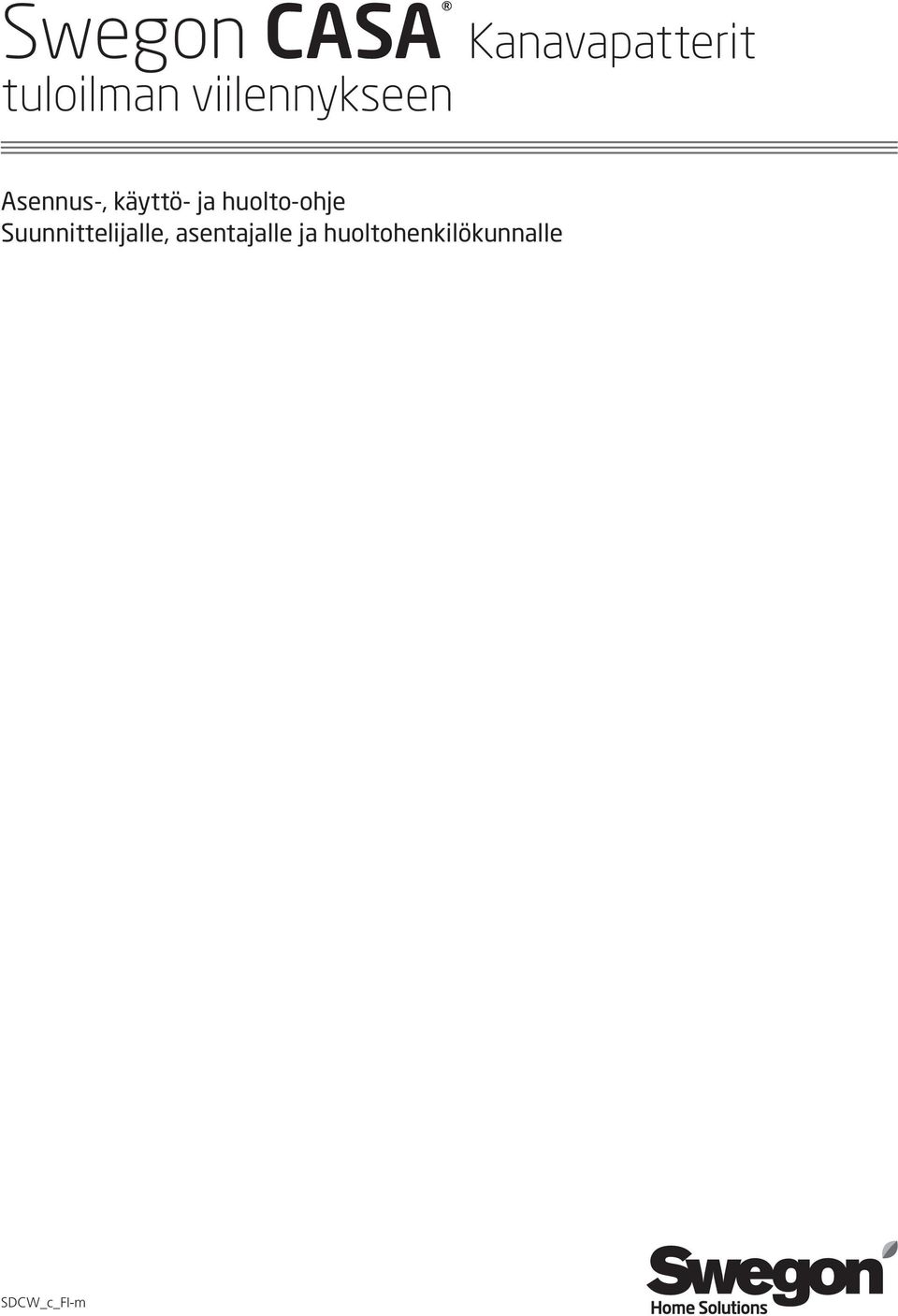

1 Swegon CASA tuloilman viilennykseen Kanavapatterit Asennus-, käyttö- ja huolto-ohje Suunnittelijalle, asentajalle ja huoltohenkilökunnalle SDCW_c_FI-m

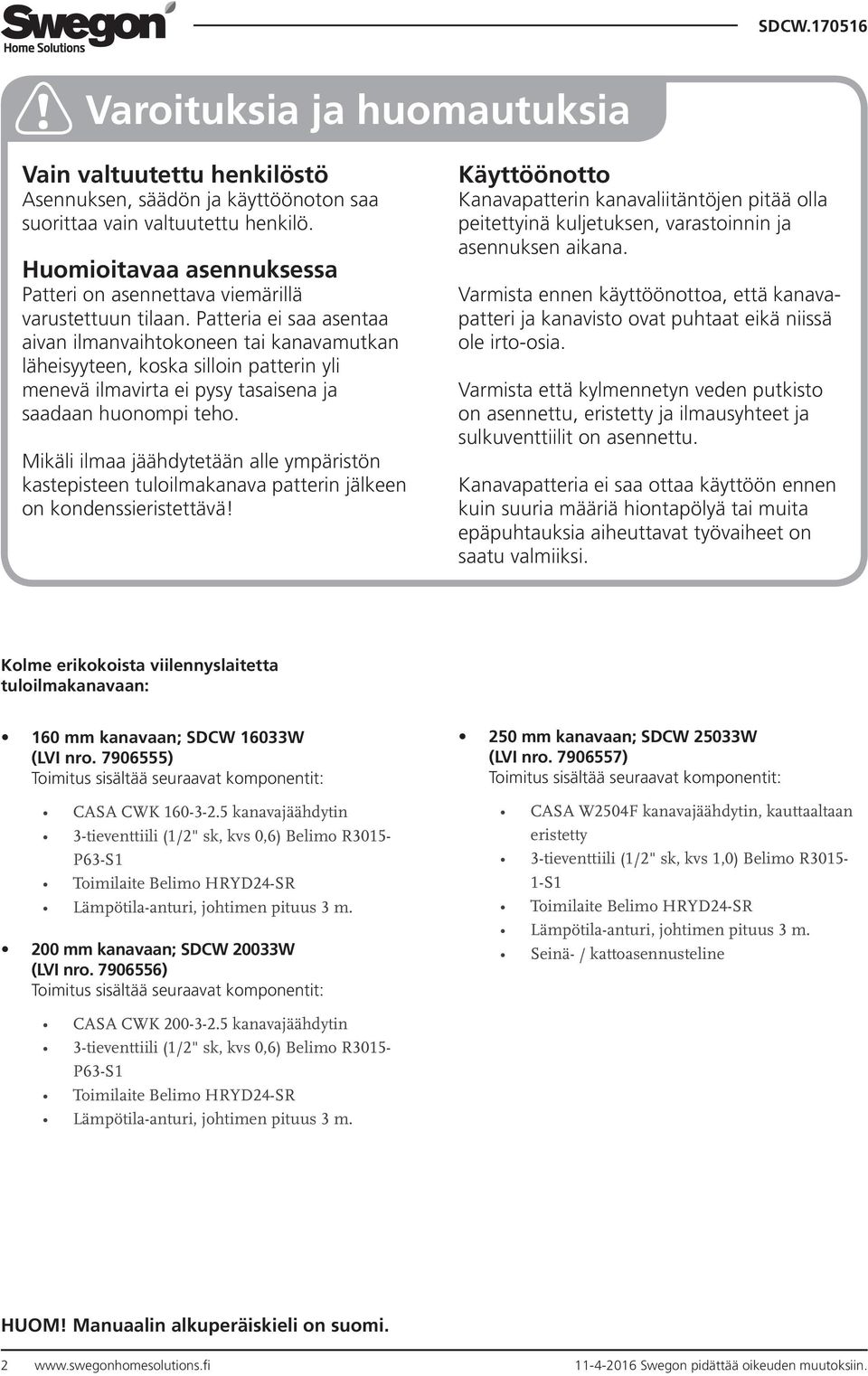

2 ! Varoituksia ja huomautuksia Vain valtuutettu henkilöstö Asennuksen, säädön ja käyttöönoton saa suorittaa vain valtuutettu henkilö. Huomioitavaa asennuksessa Patteri on asennettava viemärillä varustettuun tilaan. Patteria ei saa asentaa aivan ilmanvaihtokoneen tai kanavamutkan läheisyyteen, koska silloin patterin yli menevä ilmavirta ei pysy tasaisena ja saadaan huonompi teho. Mikäli ilmaa jäähdytetään alle ympäristön kastepisteen tuloilmakanava patterin jälkeen on kondenssieristettävä! Käyttöönotto Kanavapatterin kanavaliitäntöjen pitää olla peitettyinä kuljetuksen, varastoinnin ja asennuksen aikana. Varmista ennen käyttöönottoa, että kanavapatteri ja kanavisto ovat puhtaat eikä niissä ole irto-osia. Varmista että kylmennetyn veden putkisto on asennettu, eristetty ja ilmausyhteet ja sulkuventtiilit on asennettu. Kanavapatteria ei saa ottaa käyttöön ennen kuin suuria määriä hiontapölyä tai muita epäpuhtauksia aiheuttavat työvaiheet on saatu valmiiksi. Kolme erikokoista viilennyslaitetta tuloilmakanavaan: 160 mm kanavaan; SDCW 16033W (LVI nro ) Toimitus sisältää seuraavat komponentit: CASA CWK kanavajäähdytin 3-tieventtiili (1/2" sk, kvs 0,6) Belimo R3015- P63-S1 Toimilaite Belimo HRYD24-SR Lämpötila-anturi, johtimen pituus 3 m. 200 mm kanavaan; SDCW 20033W (LVI nro ) Toimitus sisältää seuraavat komponentit: 250 mm kanavaan; SDCW 25033W (LVI nro ) Toimitus sisältää seuraavat komponentit: CASA W2504F kanavajäähdytin, kauttaaltaan eristetty 3-tieventtiili (1/2" sk, kvs 1,0) Belimo R S1 Toimilaite Belimo HRYD24-SR Lämpötila-anturi, johtimen pituus 3 m. Seinä- / kattoasennusteline CASA CWK kanavajäähdytin 3-tieventtiili (1/2" sk, kvs 0,6) Belimo R3015- P63-S1 Toimilaite Belimo HRYD24-SR Lämpötila-anturi, johtimen pituus 3 m. HUOM! Manuaalin alkuperäiskieli on suomi Swegon pidättää oikeuden muutoksiin.

3 1. Yleiskuvaus Erillinen kanavaan asennettava patteri, joka käyttää kylmennetyn veden verkoston vettä tai maaliuosta. Sitä voidaan käyttää tuloilmakanavassa huoneen ilman viilentämiseen. Viilennyksen ohjaus voidaan kokonaan jättää Casa Smart -ohjaustekniikan hoidettavaksi. Ei sovellu käytettäväksi Econo-mallien kanssa. 2. Suunnittelu Suunnittelussa huomioitavaa: pumpun ja putkiston mitoitusta varten tutustu kylmennetyn veden verkoston lämpötilaan ja virtaamaan ja patterin painehäviöön. Huomioi ilmavirtojen mitoituksessa ja ilmanvaihtolaitteen valinnassa patterin aiheuttama painehäviö. Huomioi ulkoilmakanavaan sijoitettava sulkupelti! Smart-ohjausjärjestelmällä varustetuissa ilmanvaihtolaitteissa pellin ohjaus saadaan piirikortilta. 24 VDC max. 2W. (ON/OFF) 3. Asennus 3.1. Patterin asennus kanavistoon Kanavapatteri asennetaan tuloilmakanavaan. Kanava asennetaan kanavapatterin Ø 160 mm, Ø 200 mm tai Ø 250 mm liitäntäyhteisiin. Patteri kannakoidaan joko hyllyllä tai muulla hyväksyttävällä tavalla.kanavat työnnetään yhteisiin ja lukitaan pop-niiteillä. Huomioi että kanavien eristeet asennetaan laitteeseen asti. Tulokanava lämpö- ja kondenssieristetään kanavapatterin jälkeen 10 cm vuorivillalla + höyrysululla kylmässä tilassa. (yleinen ohje) Kanavapatteri voidaan asentaa vain vaakasuoraan Vesiliitäntä Seuraavat asiat täytyy huomioida, kun patteri liitetään putkistoon: 1. Patterin liittämiseen tulee käyttää puserrusliittimiä. Venttiiliasennukset kierreliittimillä: 3-tieventtiili (½ sisäkierre, kvs 0,6) Belimo R3015- P63-S1(160mm ja 200mm patterit) 3-tieventtiili (½ sisäkierre, kvs 1,0) Belimo R S1 2. Kanavapatterin liitäntäputket eivät saa altistua vääntö- tai taivutusliikkeille kytkennän aikana.pidä vastaan työkaluilla asentaessasi liitäntöjä. Venttiilin toimilaite voidaan asettaa vaakasuoraan tai siten että toimilaite on putkilinjan yläpuolella. 3. Varmista, etteivät laitteen laajennusvoimat tai putkiston oma paino rasita patterin liitoksia. 4. Kylmennetty vesi tuodaan tavallisesti patteriin alimmasta putkesta patterin ilmauksen helpottamiseksi. Ilmanpoistoventtiili on yleensä linjaston korkeimmassa pisteessä. Kylmennetyn veden runkolinja on varustettava suodattimin. 5. Kanavapatteri tulee olla liitetty niin, että putkisto on helposti tyhjennettävissä esim. korjauksen, pidemmän seisokin ajaksi tai kun on olemassa jäätymisvaara. 6. Heti putkiston täytyttyä vedellä on tarkistettava kanavalämmittimen ja sen liitäntöjen tiiveys. Mahdollinen vuoto voi aiheuttaa vesivahinkoja 3.3 Kondenssiveden poisto Vedenpoistoletku liitetään kondenssivesiliittimeen (CWK G1/2, W2504F G3/8 ). Kondenssivesi johdetaan sisähalkaisijaltaan vähintään 12 mm letkulla tai putkella lattiakaivoon tai vastaavaan. W2504F kanavajäähdyttimelle on lisävarusteena saatavana kondenssivesiletku (502130). Letkua ei saa liittää suoraan viemäriin. Vesiletkussa ei saa olla kahta vesilukkoa tai vaakavetoa. Vesilukon padotuskorkeudeksi suositellaan vähintään 100 mm. Tarkasta, ettei kondenssiveden poistoviemäri ole tukossa ja tarkasta sen toiminta kaatamalla koneen pohjalle hieman vettä Swegon pidättää oikeuden muutoksiin. 3

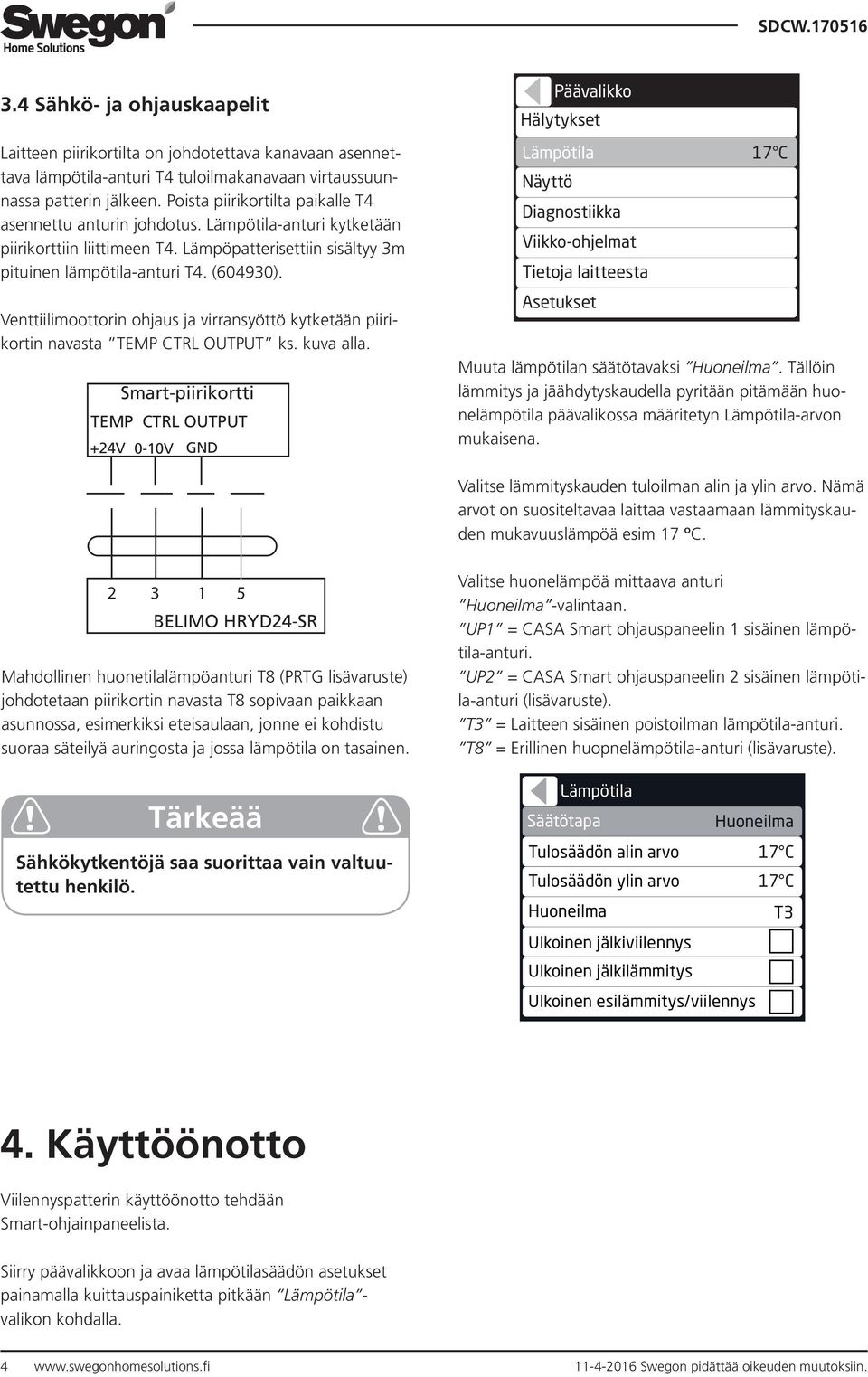

4 3.4 Sähkö- ja ohjauskaapelit Laitteen piirikortilta on johdotettava kanavaan asennettava lämpötila-anturi T4 tuloilmakanavaan virtaussuunnassa patterin jälkeen. Poista piirikortilta paikalle T4 asennettu anturin johdotus. Lämpötila-anturi kytketään piirikorttiin liittimeen T4. Lämpöpatterisettiin sisältyy 3m pituinen lämpötila-anturi T4. (604930). Venttiilimoottorin ohjaus ja virransyöttö kytketään piirikortin navasta TEMP CTRL OUTPUT ks. kuva alla. Smart-piirikortti TEMP CTRL OUTPUT +24V 0-10V GND Päävalikko Hälytykset Lämpötila Näyttö Diagnostiikka Viikko-ohjelmat Tietoja laitteesta Asetukset Muuta lämpötilan säätötavaksi Huoneilma. Tällöin lämmitys ja jäähdytyskaudella pyritään pitämään huonelämpötila päävalikossa määritetyn Lämpötila-arvon mukaisena. Valitse lämmityskauden tuloilman alin ja ylin arvo. Nämä arvot on suositeltavaa laittaa vastaamaan lämmityskauden mukavuuslämpöä esim 17 ºC BELIMO HRYD24-SR Mahdollinen huonetilalämpöanturi T8 (PRTG lisävaruste) johdotetaan piirikortin navasta T8 sopivaan paikkaan asunnossa, esimerkiksi eteisaulaan, jonne ei kohdistu suoraa säteilyä auringosta ja jossa lämpötila on tasainen.! Tärkeää! Sähkökytkentöjä saa suorittaa vain valtuutettu henkilö. Valitse huonelämpöä mittaava anturi Huoneilma -valintaan. UP1 = CASA Smart ohjauspaneelin 1 sisäinen lämpötila-anturi. UP2 = CASA Smart ohjauspaneelin 2 sisäinen lämpötila-anturi (lisävaruste). T3 = Laitteen sisäinen poistoilman lämpötila-anturi. T8 = Erillinen huopnelämpötila-anturi (lisävaruste). Lämpötila Säätötapa Tulosäädön alin arvo Tulosäädön ylin arvo Huoneilma Ulkoinen jälkiviilennys Ulkoinen jälkilämmitys Huoneilma Ulkoinen esilämmitys/viilennys T3 4. Käyttöönotto Viilennyspatterin käyttöönotto tehdään Smart-ohjainpaneelista. Siirry päävalikkoon ja avaa lämpötilasäädön asetukset painamalla kuittauspainiketta pitkään Lämpötila - valikon kohdalla Swegon pidättää oikeuden muutoksiin.

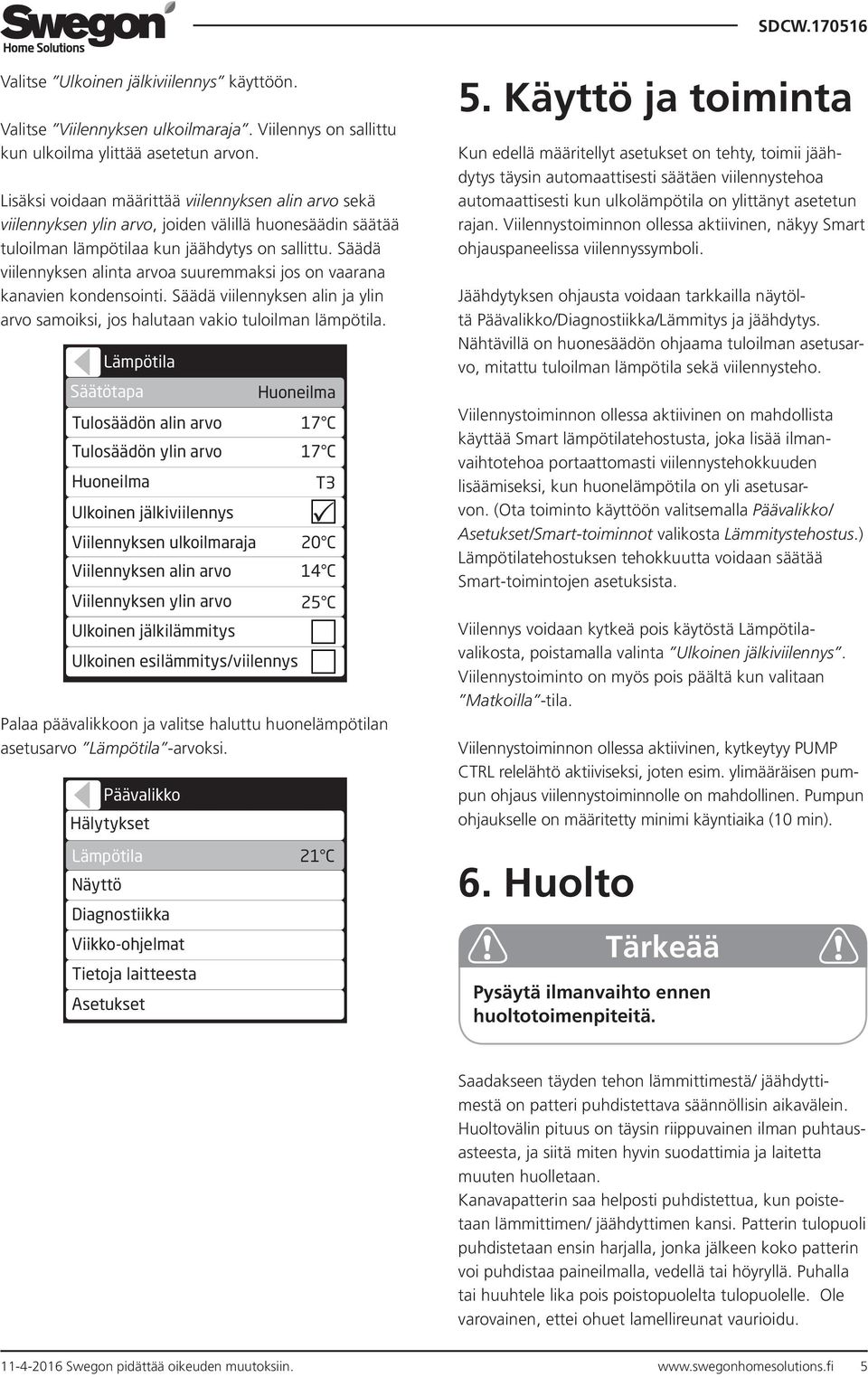

5 Valitse Ulkoinen jälkiviilennys käyttöön. Valitse Viilennyksen ulkoilmaraja. Viilennys on sallittu kun ulkoilma ylittää asetetun arvon. Lisäksi voidaan määrittää viilennyksen alin arvo sekä viilennyksen ylin arvo, joiden välillä huonesäädin säätää tuloilman lämpötilaa kun jäähdytys on sallittu. Säädä viilennyksen alinta arvoa suuremmaksi jos on vaarana kanavien kondensointi. Säädä viilennyksen alin ja ylin arvo samoiksi, jos halutaan vakio tuloilman lämpötila. Lämpötila Säätötapa Tulosäädön alin arvo Tulosäädön ylin arvo Huoneilma Ulkoinen jälkiviilennys Viilennyksen ulkoilmaraja Viilennyksen alin arvo Ulkoinen jälkilämmitys Huoneilma Ulkoinen esilämmitys/viilennys T3 20 C 14 C Viilennyksen ylin arvo 25 C Palaa päävalikkoon ja valitse haluttu huonelämpötilan asetusarvo Lämpötila -arvoksi. Päävalikko Hälytykset 5. Käyttö ja toiminta Kun edellä määritellyt asetukset on tehty, toimii jäähdytys täysin automaattisesti säätäen viilennystehoa automaattisesti kun ulkolämpötila on ylittänyt asetetun rajan. Viilennystoiminnon ollessa aktiivinen, näkyy Smart ohjauspaneelissa viilennyssymboli. Jäähdytyksen ohjausta voidaan tarkkailla näytöltä Päävalikko/Diagnostiikka/Lämmitys ja jäähdytys. Nähtävillä on huonesäädön ohjaama tuloilman asetusarvo, mitattu tuloilman lämpötila sekä viilennysteho. Viilennystoiminnon ollessa aktiivinen on mahdollista käyttää Smart lämpötilatehostusta, joka lisää ilmanvaihtotehoa portaattomasti viilennystehokkuuden lisäämiseksi, kun huonelämpötila on yli asetusarvon. (Ota toiminto käyttöön valitsemalla Päävalikko/ Asetukset/Smart-toiminnot valikosta Lämmitystehostus.) Lämpötilatehostuksen tehokkuutta voidaan säätää Smart-toimintojen asetuksista. Viilennys voidaan kytkeä pois käytöstä Lämpötilavalikosta, poistamalla valinta Ulkoinen jälkiviilennys. Viilennystoiminto on myös pois päältä kun valitaan Matkoilla -tila. Viilennystoiminnon ollessa aktiivinen, kytkeytyy PUMP CTRL relelähtö aktiiviseksi, joten esim. ylimääräisen pumpun ohjaus viilennystoiminnolle on mahdollinen. Pumpun ohjaukselle on määritetty minimi käyntiaika (10 min). Lämpötila Näyttö Diagnostiikka Viikko-ohjelmat Tietoja laitteesta Asetukset 21 C 6. Huolto! Tärkeää! Pysäytä ilmanvaihto ennen huoltotoimenpiteitä. Saadakseen täyden tehon lämmittimestä/ jäähdyttimestä on patteri puhdistettava säännöllisin aikavälein. Huoltovälin pituus on täysin riippuvainen ilman puhtausasteesta, ja siitä miten hyvin suodattimia ja laitetta muuten huolletaan. Kanavapatterin saa helposti puhdistettua, kun poistetaan lämmittimen/ jäähdyttimen kansi. Patterin tulopuoli puhdistetaan ensin harjalla, jonka jälkeen koko patterin voi puhdistaa paineilmalla, vedellä tai höyryllä. Puhalla tai huuhtele lika pois poistopuolelta tulopuolelle. Ole varovainen, ettei ohuet lamellireunat vaurioidu Swegon pidättää oikeuden muutoksiin. 5

6 7. Kytkentäesimerkit Ilmanpoisto TV1 24 VDC, 2W SD1 ULKOILMA TULOILMA M TULOILMAKANAVA T1 LTO T3 2*0,5 4*0,5 T4 2*0,5 2*0,5 Modulaarikaapeli PMK20 T8 Huoneanturi PRTG Ohjauspaneelin lämpötila-anturi Huonetilan kesä LT-asennus esim. 23 astetta RESET DDC T8 T4 T1 T7 T6 T5 T3 T2 SUPPLY EXHAUST ELECTRIC AFTERHEAT TEMP OUTPUT CO2 INPUT %RH INPUT PUMP CTRL SD1 TV Swegon pidättää oikeuden muutoksiin.

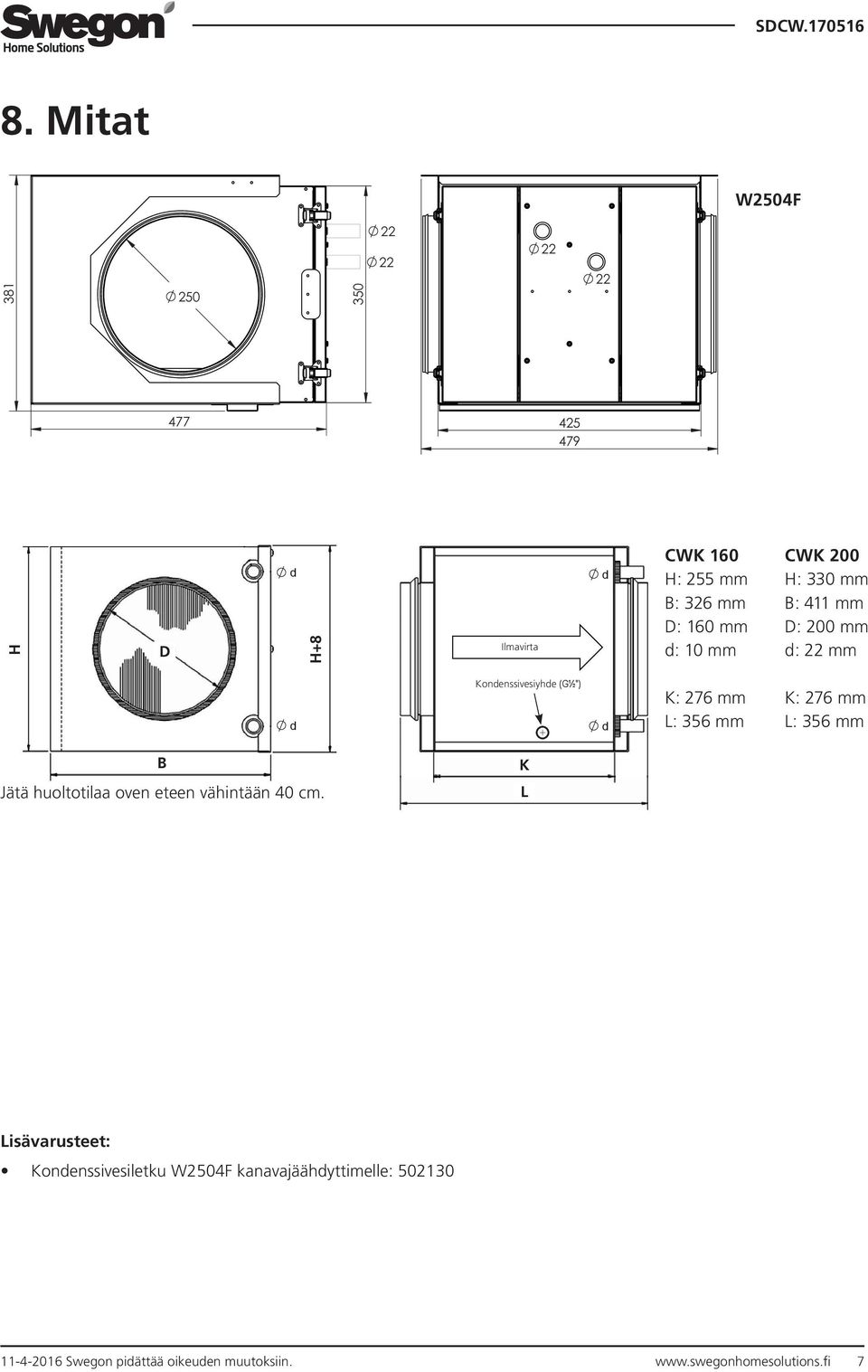

7 8. Mitat W2504F H D d H+8 Ilmavirta d CWK 160 H: 255 mm B: 326 mm D: 160 mm d: 10 mm CWK 200 H: 330 mm B: 411 mm D: 200 mm d: 22 mm d Kondenssivesiyhde (G½") d K: 276 mm L: 356 mm K: 276 mm L: 356 mm B Jätä huoltotilaa oven eteen vähintään 40 cm. K L Lisävarusteet: Kondenssivesiletku W2504F kanavajäähdyttimelle: Swegon pidättää oikeuden muutoksiin. 7

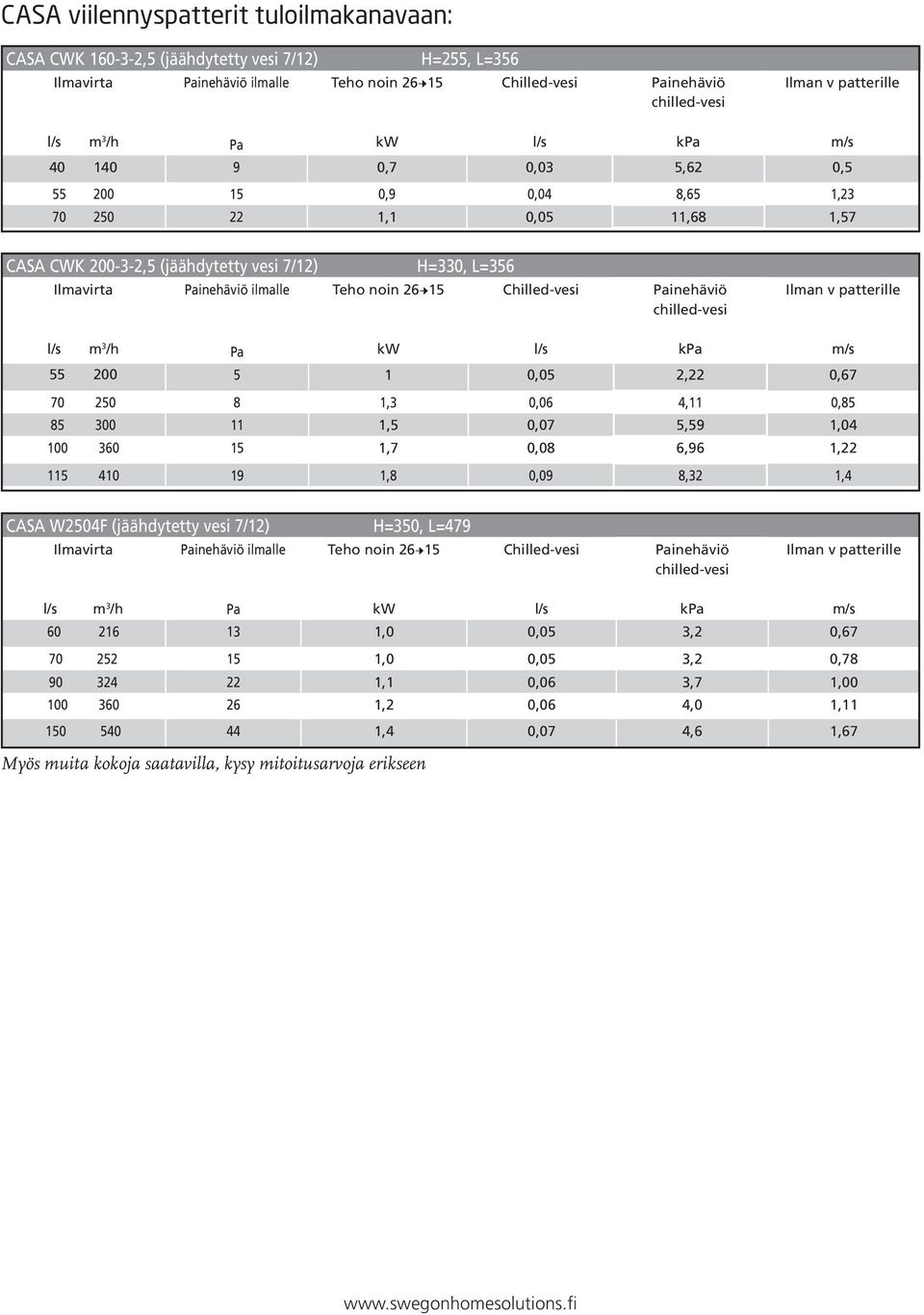

8 CASA viilennyspatterit tuloilmakanavaan: CASA CWK ,5 (jäähdytetty vesi 7/12) H=255, L=356 Ilmavirta Painehäviö ilmalle Teho noin Chilled-vesi Painehäviö chilled-vesi Ilman v patterille l/s m 3 /h Pa kw l/s kpa m/s ,7 0,03 5,62 0, ,9 0,04 8,65 1, ,1 0,05 11,68 1,57 CASA CWK ,5 (jäähdytetty vesi 7/12) H=330, L=356 Ilmavirta Painehäviö ilmalle Teho noin Chilled-vesi Painehäviö chilled-vesi Ilman v patterille l/s m 3 /h Pa kw l/s kpa m/s ,05 2,22 0, ,3 0,06 4,11 0, ,5 0,07 5,59 1, ,7 0,08 6,96 1, ,8 0,09 8,32 1,4 CASA W2504F (jäähdytetty vesi 7/12) H=350, L=479 Ilmavirta Painehäviö ilmalle Teho noin Chilled-vesi Painehäviö chilled-vesi Ilman v patterille l/s m 3 /h Pa kw l/s kpa m/s ,0 0,05 3,2 0, ,0 0,05 3,2 0, ,1 0,06 3,7 1, ,2 0,06 4,0 1, ,4 0,07 4,6 1,67 Myös muita kokoja saatavilla, kysy mitoitusarvoja erikseen
