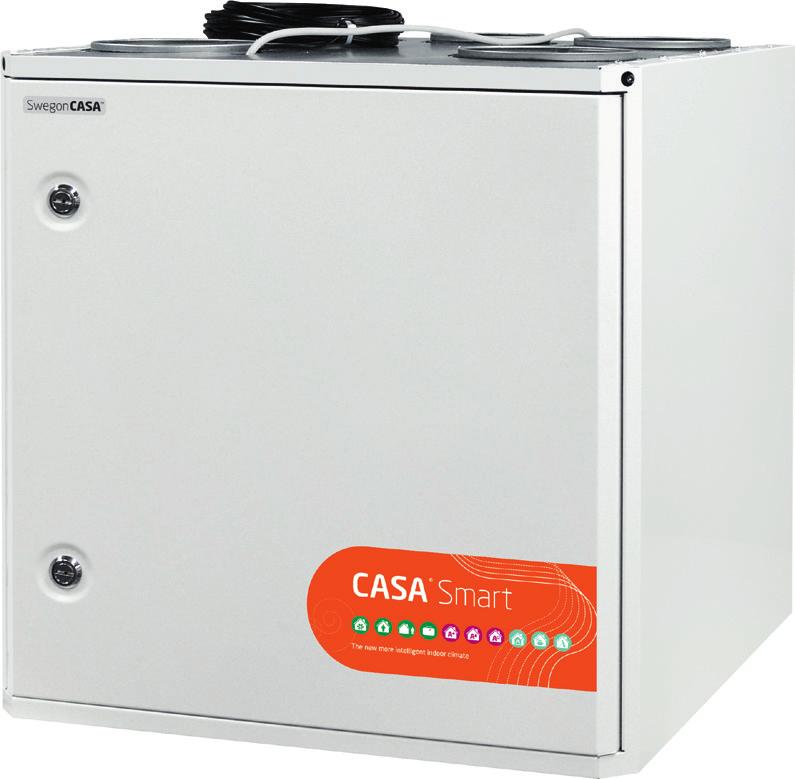

1 CASA R5 Smart Ilmanvaihtokone pyörivällä lämmönsiirtimellä Alle 24 m 2 omakoti-, kerrostalo- ja vapaa-ajan asuntoihin, myös saneerauskohteisiin. Koneen maksimi ilmavirta on 12 l/s ja LTO:n lämpötilahyötysuhde jopa 86 %. R5 sopii asennettavaksi tekniseen tilaan, varastoon, kodinhoitohuoneeseen tai vastaavaan tilaan. Konetta ohjataan erillisestä ohjauspaneelista tai liesikuvusta. CASA Smart The new more intelligent indoor climate

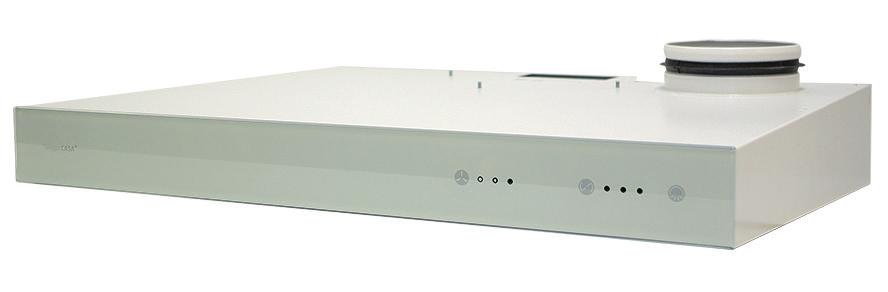

2 Smart älykäs ilmanvaihto Smart-teknologian avulla varmistat, että ilmanvaihto on energiatehokasta ja asunnon sisäilma on aina terveellistä sekä asunnolle että sen asukkaille. Smart-ohjauspaneeli Smart-ohjauspaneelista voit vaihtaa sopivan käyttötilan ohjauspaneelista aina tarpeen mukaan tai antaa esiohjelmoidun viikkokellon vaihtaa käyttötilaa haluamasi vuorokausirytmin mukaisesti. Tai voit antaa Smart-toiminnon hoitaa kaiken täysin automaattisesti (lisävaruste). Liesikupuohjaus Kerros- ja rivitaloissa ilmanvaihtolaitetta ohjataan pääasiassa liesikuvulta. Swegon CASA -liesikuvuissa on kolme painiketta, joista voidaan ohjata puhaltimen nopeutta (poissa/kotona/tehostus), liesikuvun sulkupeltiä (3, 6 tai 12 min) sekä kuvun valaisinta. Smart Access Smart Accessin avulla voit seurata ja säätää ilmanvaihdon tilaa helposti puhelimeltasi. Smart Accessilla voidaan ohjata kaikkia Smart-ilmanvaihtokoneita. Kompensointitoiminnot Varmistavat että asunnon sisäilman painetasapaino on tarvittavalla tasolla. Takkatoiminto Älykäs takkatoiminto auttaa tuottamaan korvausilmaa tulisijalle. Helpottaa takan sytyttämistä ja varmistaa mahdollisimman puhtaan palamisen. Liesikuputoiminto Tasapainottaa ilmanvaihtoa liesituuletinta käytettäessä. Auttaa estämään liiallisen alipaineen muodostumista ja parantaa liesituulettimen kärynsieppauskykyä. Keskuspölynimuritoiminto Tasapainottaa ilmanvaihtoa keskuspölynimuria käytettäessä. Auttaa estämään liiallisen alipaineen muodostumista ja parantaa siivoustulosta. Automaattitoiminnot (lisävaruste) Takaavat hyvän ja terveellisen sisäilman kodille ja talon asukkaille Perustoiminnot Tehostus Suuri ilmavirta, jota käytetään kun ilmanvaihdon tarve kasvaa esim. ruuanlaiton, saunomisen, suihkun ja pyykinkuivauksen yhteydessä. Kotona Normaali ilmavirta. Takaa, että asunnossa on riittävästi raikasta sisäilmaa ja että rakenteet voivat hyvin. Poissa Alhainen ilmavirta. Vähentää energiankulutusta silloin kun ilmanvaihdon tarve asunnossa on pieni. Kotona/Poissa/Tehostus -automatiikka Mittaa sisäilman hiilidioksidipitoisuutta ja määrittää sen perusteella käytettävän toimintatilan. (lisävaruste) Ilmankosteusautomatiikka Säätää ilmanvaihdon automaattisesti sisäilman kosteustasojen mukaisesti. (lisävaruste) Ilmanlaatuautomatiikka Kehittynein automaattitoiminto parhaan sisäilmanlaadun saavuttamiseksi. Reagoi useisiin ilmanlaatuun vaikuttaviin tekijöihin kuten erilaisiin hajuihin ja käryihin. (lisävaruste) 2 Matkoilla Erittäin alhainen ilmavirta ja matalampi tuloilman lämpötila. Käytetään kun asunto on tyhjillään.

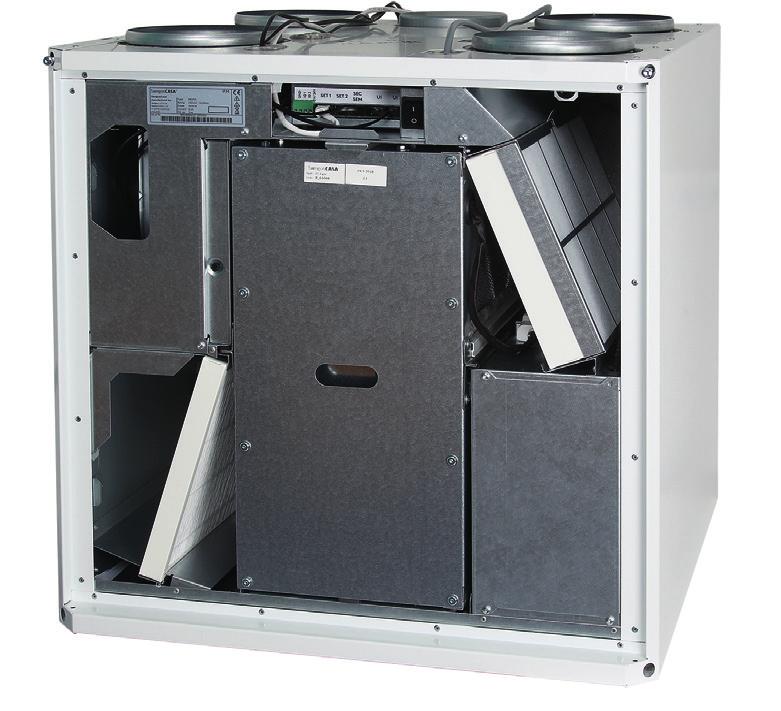

3 Swegon CASA R5 Smart Ecodesign energialuokka A Ilmavirta-alue l/s Lämmönvaihtimen lämpötilahyötysuhde jopa 86 % (EN 38) Vuosihyötysuhde jopa 77 % Edistyksellinen Smart-ohjaustekniikka Automaattisesti tarpeen mukaan ohjautuva ilmanvaihto Automaattinen kesätoiminto ja passiivinen viilennys Huurteenestotoiminto takaa jatkuvan ilmanvaihdon Saatavana ulkoiset jälkilämmitys- ja viilennysyksiköt Liitettävissä taloautomaatiojärjestelmiin (I/O / Modbus) Liesikupu on mahdollista kytkeä erillispoistokanavaan Lämmöntalteenotto Lämmönvaihtimen avulla sisäilman lämpö otetaan talteen ja hyödynnetään sisään tulevan kylmän ulkoilman lämmittämiseen. R5:n pyörivä lämmönsiirrin on rakennettu alumiinilamelleista ja sen hyötysuhde on korkea yli 85 %. Lämpimällä poistoilmapuolella lämmönsiirtimen kanaviin varastoituva lämpö luovutetaan tuloilmapuolen kylmään ilmaan. Vaikka samat pinnat ovat kosketuksissa sekä poistoilmaan että tuloilmaan, riski hajujen siirtymiseen asunnossa on hyvin pieni. Huurtumisenesto R5:n luotettava huurteenestotoiminto takaa jatkuvan ja tasapainoisen ilmanvaihdon myös ääriolosuhteissa. Jos laitteen lämmönsiirrin uhkaa jäätyä, puhaltimien nopeudet muuttuvat ja lämmin poistoilma estää lämmönsiirrintä jäätymästä. Tulopuhallin ei kuitenkaan koskaan pysähdy, mikä takaa jatkuvan ilmanvaihdon asunnossa. Mukavuuslämpö Useimmiten pelkkä poistoilman lämpöenergia riittää tuloilman lämmittämiseen. Erittäin kylmiin olosuhteisiin voidaan valita R5:n sähköisellä 8 W jälkilämmitysvastuksella varustettu malli takaamaan miellyttävän lämpöinen sisäilma myös jäätävimmillä pakkaskeleillä. Puhaltimet R5:ssa on energiataloudelliset EC-tasavirtapuhaltimet, joiden sähkönkulutus on huomattavasti alhaisempi kuin perin-teisten vaihtovirtapuhaltimien. EC-puhaltimien etuna on, että ne voidaan säätää portaattomasti ja niiden hyötysuhde säilyy hyvänä myös matalilla kierroksilla. Automaattinen kesätoiminto R5:n älykäs kesätoiminto auttaa pitämään asunnon sisäilman miellyttävänä myös kesähelteillä. Sisä- ja ulkolämpötilojen eroja ja lämmönvaihdinta älykkäästi hyödyntämällä saadaan toteutettua erittäin taloudellista mukavuusviilennystä lähes ilmaiseksi. Kuumina kesäpäivinä lämmönvaihdin ottaa talteen sisäilman viileyden ja viilentää sisään tulevaa ulkoilmaa. Yöaikana lämmönvaihdin ohitetaan ja asunto viilennetään raikkaalla ulkoilmalla. Kaikesta huolehtii edistyksellinen automatiikka, joka on säädettävissä asukkaan toiveiden mukaiseksi! Lämmitys- ja viilennysyksiköt Erillisillä lämmitys- ja viilennysyksiköillä voit muuttaa ilmanvaihtokoneen tehokkaaksi ja toimivaksi lämmitys- tai viilennyslaitteeksi. Lämmitys- ja viilennysyksiköt kytketään suoraan asunnon vesikiertoiseen päälämmitysjärjestelmään ja niitä ohjataan suoraan Smart-paneelista. Asennus Kone voidaan asentaa joko seinään tai kattoon erillisen kattoasennustelineen avulla. Sopivia sijoituspaikkoja ovat kodinhoitohuone, varasto, kylmä ullakko jne. Kylmätila-asennuksessa kone lisälämpöeristetään tarvittaessa. Ohjausjärjestelmät ja liitettävyys R5 on helppo liittää osaksi erilaisiin taloautomaatiojärjestelmiin täysin konfiguroitavalla I/O:lla tai Modbus:in avulla. Taloyhtiökäytössä tämä mahdollistaa keskitetyn seurannan ja ohjauksen sekä alentaa huolto- ja ylläpitokustannuksia. R5-koneessa voi käyttää ulkoista kytkentäkorttia (SET), joka mahdollistaa helpomman kytkennän ulkoisille lisävarusteille kuten kanavapattereille. Lisäksi koneen sisällä on erillinen virtakytkin, joka mahdollistaa laitteen virran katkaisun helposti. SEM-moduulin avulla ilmanvaihtokoneeseen sa kytkettyä modbus-väylän parhaalla tavalla. 3

4 Tekniset tiedot CASA R5 Smart Swegon CASA R5VR8S1H A CASA Smart Lisätietoa ProCASAsta The new more intelligent indoor climate Ilmavirta-alue (Ekosuunnitteludirektiivin mukaan) procasa.swegon.com R5 R5 + Jälkilämmitysvastus l/s l/s m 3 /h db Liitännät 23 V,, 1,1 A 23 V,, 4,6 A Puhaltimet 23 W 23 W Sisäinen etulämmitysvastus Ulkoinen etulämmitysvastus (kanavaan asennettava) Sisäinen jälkilämmitysvastus Ulkoinen jälkilämmitysvastus (kanavaan asennettava) Ulkoinen vesipatteri lämmitykseen/ viilennykseen (kanavaan asennettava) Lisävaruste Lisävaruste Lisävaruste 8 W Lisävaruste ENERGIA ЕНЕРГИЯ ΕΝΕΡΓΕΙΑ ENERGIJA ENERGY ENERGIE /214 (SEC) in kwh Kylmä -84,9 A+ Keskiarvo -41,4 A Lämmin ilmasto -16,5 E Energialuokka voi vaihdella koneen varustetason mukaan. Kokonaisteho 2 W 1 W Varoke 1 A 1 A Paino 78 kg 78 kg Kanavaliitäntä Ø 16 mm Ø 16 mm Kondenssiveden poistoputki 3/8 ulkokierre 3/8 ulkokierre Mitat L x P x K 598 x 6 x 597 Mallit Versiot Lämmönsiirrin Kotelointiluokka Ohjausjärjestelmä CASA Smart -ohjauspaneeli Suodattimet Ulkopuolen väri Asennus Vakiona sähkölämmityspatteri, Econo Vasenkätinen tai oikeakätinen versio, pitää ilmoittaa tilauksessa. Pyörivä lämmönsiirrin IP34 CASA Smart Saatavana lisävarusteena Suodatinluokka ISO epm1 55% (F7) tuloilmalle ja poistoilmalle + ISO Coarse (G3) Valkoinen, RAL 916 (vastaa NCS S2-GY) Lämpimään tilaan (yli +5 C). Lisävarusteena saatavana seinäkiinnitysteline ja kattoasennuskehys. 4

5 CASA R5 Smart mitat CASA R5 R (oikeakätinen versio) CASA R5 L (vasemmankätinen versio) Ulkoilma Tulilma Poistoilma Jäteilma 5

6 CASA R5 Smart puhallinkäyrät Esitetyt puhallinkäyrät ovat suuntaa-antavia malleja. Tarkat arvot ovat saatavilla osoitteessa procasa.swegon.com Äänitehotaso tuloilmakanavaan Äänitehotaso poistoilmakanavaan db(a) db (A) Äänitehotaso poistoilmakanavaan Äänitehotaso poistoilmakanavaan db (A) db(a) Äänitehotaso liesituuletinkanavaan Ilmamäärät ja äänitehotaso ympäristöön db (A) 2 4 db(a) % SFPV 2, 1,5 63 Äänitehotaso L w (db), taulukko K ok Vertailuilmavirta Maksimi-ilmavirta Minimi-ilmavirta Ääniteho L wa db (A) Ääni tuloilmakanavaan Ääni poistoilmakanavaan Ääni liesituulettimen kanavaan Ääni poistoilmakanavaan Ääni ulkoilmakanavaan Ääni ympäristöön Yksityiskohtaiset asetusarvokohtaiset äänitiedot löytyvät ProCASAsta. Äänidatan korjaustaulukko Huonekoko tavallinen huone kiinteästi sisustettu huone 5 m 2-2 db(a) + 3 db(a) 1 m 2-4 db(a) db(a) 15 m 2-5 db(a) - 3 db(a)

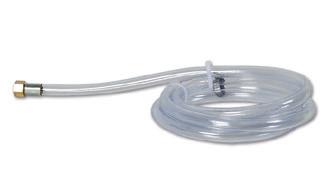

7 CASA R5 Smart tuotekoodit ja lisävarusteet CASA R5 Smart CASA Smart The new more intelligent indoor climate Ilmanvaihtokone pyörivällä lämmönsiirtimellä. Asennetaan seinään tai kattoon erillisen kattoasennustelineen avulla kodinhoitohuoneeseen, varastoon tai tekniseen tilaan. Voidaan ohjata Smart-paneelista tai yhteensopivasta Smart-liesikuvusta. Kanavaliitäntä 4x Ø 16 ja LTO-ohitus Ø 125 Soveltuu niin uudisrakennuksiin kuin saneerauskohteisiin. Kompaktin kokonsa ansiosta helppo asentaa ja sijoittaa eri asennuspaikkoihin Erillinen keittiöohitusyhde liesikupua varten Kätisyys valittavissa vasen (L) tai oikea (R) Smart-ohjausjärjestelmä, joka mahdollistaa automaattitoimintojen ja etäohjausjärjestelmien (DDC/Modbus) käytön. Sisäänrakennetut anturit automaattitoimintojen ohjaukseen Toimitukseen sisältyy: ilmanvaihtolaite, Smart-ohjainpaneeli, modulaarikaapeli 2 m ja seinäasennusteline Koodi Ecodesign energialuokka* Tuote Kätisyys LVI- numero R5VR8S1 A+ / A / E CASA R5 Smart 8W Oikea R5VL8S1 A+ / A / E CASA R5 Smart 8W Vasen R5VR8S1H A+ / A / E CASA R5 Smart 8W RH Oikea R5VL8S1H A+ / A / E CASA R5 Smart 8W RH Vasen R5VR8S1C A+ / A / E CASA R5 Smart 8W RH CO2 Oikea R5VL8S1C A+ / A / E CASA R5 Smart 8W RH CO2 Vasen R5VR8S1V A+ / A / E CASA R5 Smart 8W RH VOC Oikea R5VL8S1V A+ / A / E CASA R5 Smart 8W RH VOC Vasen *Ekosuunnitteludirektiivi Lot 6:n mukainen ilmanvaihtolaitteen energialuokka (Kylmä/Keskiarvo/Lämmin). 1212RSS Suodatinsarja ISO epm1 55% (F7) 2 kpl + ISO Coarse (G3) Ohjausjärjestelmät Uusissa Smart-ilmanvaihtokoneissa on vakiona käytettävissä kaksi ohjelmoitavaa I/O pistettä, esim. Takka- ja Hätäseis-kytkimiä varten (IO1 ja IO2). Mikäli liitäntäpisteitä tarvitaan enemmän, laitteessa on paikka erilliselle SEC-liitäntäkaapelille. SEC Kytkentäkaapeli Smart-ilmanvaihtokoneisiin LVI-numero Tuote mahdollistaa ulkoisten lisävarusteiden helpon asennuksen ja ohjauksen Swegon CASA Smart ilmanvaihtokoneella. SET Kytkentäkortti Smart-ilmanvaihtokoneisiin LVI-numero POWER24V2W SET/toimilaite virtalähde LVI-numero Liitä ilmanvaihtokone taloautomaatiojärjestelmään. Mahdollistaa keskitetyn seurannan ja ohjauksen SEM ModBus LVI-numero Smart Accessin avulla hallitset asunnon sisäilmaa suoraan matkapuhelimesta tai miltä tahansa älylaitteelta. Samalla saat nopean ja helpon pääsyn CASA-verkkopalveluihimme, jotka auttavat sinua milloin tahansa haluat. SMA SmartAccess LVI-numero SMAW SmartAccess + WLAN-reititin LVI-numero SMAG SmartAccess + 3G/4G (ei SIM) LVI-numero Lisäohjauspaneeli voidaan lisätä ilmanvaihtokoneen ohjausta varten. Ohjaus toisesta vapaavalintaisesta paikasta (enintään kaksi paneelia ja 2m + 2m modulaarikaapeli) SC1 Smart-ohjainpaneeli LVI-numero SAK Asennuskehys paneelilla LVI-numero PMK2 Modulaarikaapeli 2 m ja RJ9 adapteri LVI-numero Modulaarikaapeli 2 m LVI-numero Modulaarikaapeli 1 m LVI-numero
