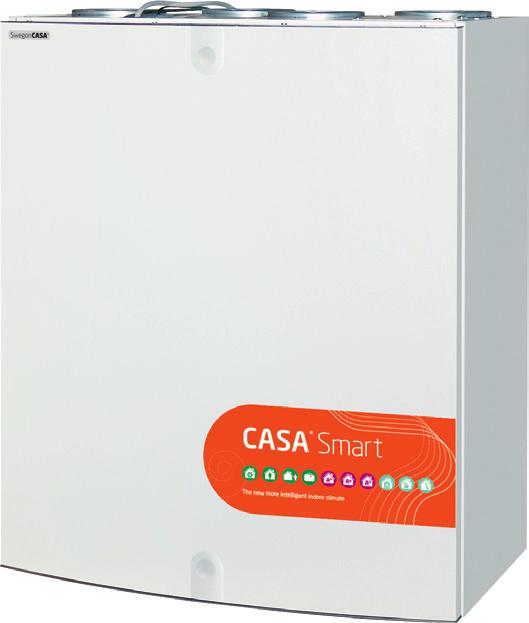

1 CASA R3 Smart Ilmanvaihtokone pyörivällä lämmönsiirtimellä Alle 1 m2 omakoti-, kerrostalo- ja vapaa-ajan asuntoihin, myös saneerauskohteisiin. Koneen maksimi ilmavirta on 8 l/s ja LTO:n lämpötilahyötysuhde yli 85 %. R3 sopii myös asennettavaksi keittiöön liesikuvun kanssa maustehyllyn tilalle lieden yläpuolelle. CASA Smart The new more intelligent indoor climate

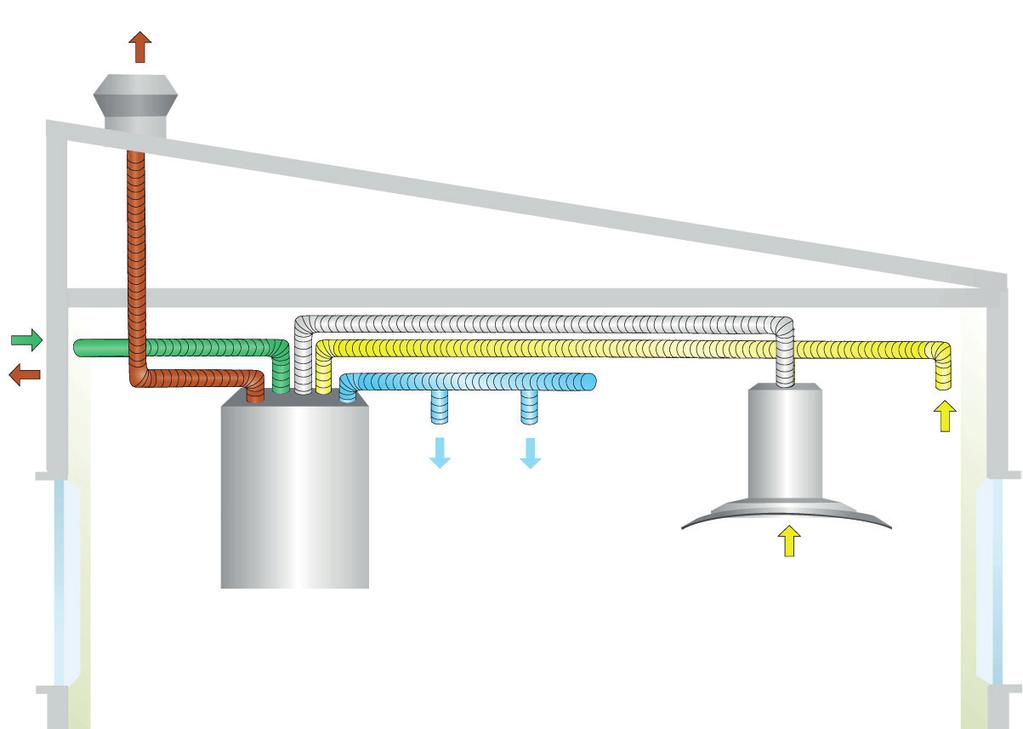

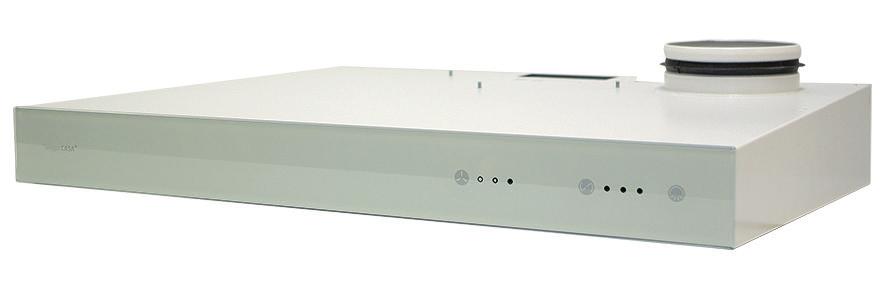

2 Smart älykäs ilmanvaihto Smart-teknologian avulla varmistat, että ilmanvaihto on energiatehokasta ja asunnon sisäilma on aina terveellistä sekä asunnolle että sen asukkaille. Smart-ohjauspaneeli Smart-ohjauspaneelista voit vaihtaa sopivan käyttötilan ohjauspaneelista aina tarpeen mukaan tai antaa esiohjelmoidun viikkokellon vaihtaa käyttötilaa haluamasi vuorokausirytmin mukaisesti. Tai voit antaa Smart-toiminnon hoitaa kaiken täysin automaattisesti (lisävaruste). Liesikupuohjaus Kerros- ja rivitaloissa ilmanvaihtolaitetta ohjataan pääasiassa liesikuvulta. Swegon CASA -liesikuvuissa on kolme painiketta, joista voidaan ohjata puhaltimen nopeutta (poissa/kotona/tehostus), liesikuvun sulkupeltiä (3, 6 tai 12 min) sekä kuvun valaisinta. Smart Access Smart Accessin avulla voit seurata ja säätää ilmanvaihdon tilaa helposti puhelimeltasi. Smart Accessilla voidaan ohjata kaikkia Smart-ilmanvaihtokoneita. Kompensointitoiminnot Varmistavat että asunnon sisäilman painetasapaino on tarvittavalla tasolla. Takkatoiminto Älykäs takkatoiminto auttaa tuottamaan korvausilmaa tulisijalle. Helpottaa takan sytyttämistä ja varmistaa mahdollisimman puhtaan palamisen. Liesikuputoiminto Tasapainottaa ilmanvaihtoa liesituuletinta käytettäessä. Auttaa estämään liiallisen alipaineen muodostumista ja parantaa liesituulettimen kärynsieppauskykyä. Keskuspölynimuritoiminto Tasapainottaa ilmanvaihtoa keskuspölynimuria käytettäessä. Auttaa estämään liiallisen alipaineen muodostumista ja parantaa siivoustulosta. Automaattitoiminnot Takaavat hyvän ja terveellisen sisäilman kodille ja talon asukkaille Perustoiminnot Tehostus Suuri ilmavirta, jota käytetään kun ilmanvaihdon tarve kasvaa esim. ruuanlaiton, saunomisen, suihkun ja pyykinkuivauksen yhteydessä. Kotona Normaali ilmavirta. Takaa, että asunnossa on riittävästi raikasta sisäilmaa ja että rakenteet voivat hyvin. Poissa Alhainen ilmavirta. Vähentää energiankulutusta silloin kun ilmanvaihdon tarve asunnossa on pieni. Ilmankosteusautomatiikka Säätää ilmanvaihdon automaattisesti sisäilman kosteustasojen mukaisesti. Vakiona R3-koneessa. Kotona/Poissa/Tehostus -automatiikka Mittaa sisäilman hiilidioksidipitoisuutta ja määrittää sen perusteella käytettävän toimintatilan (lisävaruste). Ilmanlaatuautomatiikka Kehittynein automaattitoiminto parhaan sisäilmanlaadun saavuttamiseksi. Reagoi useisiin ilmanlaatuun vaikuttaviin tekijöihin kuten erilaisiin hajuihin ja käryihin (lisävaruste). 2 Matkoilla Erittäin alhainen ilmavirta ja matalampi tuloilman lämpötila. Käytetään kun asunto on tyhjillään.

3 Swegon CASA R3 Smart Ecodesign energialuokka A Ilmavirta-alue 35-8 l/s Lämmönvaihtimen lämpötilahyötysuhde jopa 86 % (EN 38) Energiankulutuksen vuosihyötysuhde: 75 % Edistyksellinen Smart-ohjaustekniikka Automaattisesti tarpeen mukaan ohjautuva ilmanvaihto Automaattinen kesätoiminto ja passiivinen viilennys Saatavana ulkoiset jälkilämmitys- ja viilennysyksiköt Liitettävissä taloautomaatiojärjestelmiin (I/O / Modbus) Sopii asennettavaksi suoraan liesikuvun yhteyteen Lämmöntalteenotto Lämmönvaihtimen avulla sisäilman lämpö otetaan talteen ja hyödynnetään sisään tulevan kylmän ulkoilman lämmittämiseen. R3:n pyörivä lämmönsiirrin on rakennettu alumiinilamelleista ja sen hyötysuhde on korkea yli 8 %. Lämpimällä poistoilmapuolella lämmönsiirtimen kanaviin varastoituva lämpö luovutetaan tuloilmapuolen kylmään ilmaan. Vaikka samat pinnat ovat kosketuksissa sekä poistoilmaan että tuloilmaan, riski hajujen siirtymiseen asunnossa on hyvin pieni. Huurtumisenesto R3:n luotettava huurteenestotoiminto takaa hyvän ilmanvaihdon myös ääriolosuhteissa. Jos laitteen lämmönsiirrin uhkaa jäätyä, puhaltimien nopeudet muuttuvat ja lämmin poistoilma estää lämmönsiirrintä jäätymästä. Mukavuuslämpö Useimmiten pelkkä poistoilman lämpöenergia riittää tuloilman lämmittämiseen. Vakiona oleva W jälkilämmitysvastus takaa miellyttävän lämpöisen sisäilman myös jäätävimmillä pakkaskeleillä. Puhaltimet R3:ssa on energiataloudelliset EC-tasavirtapuhaltimet, joiden sähkönkulutus on huomattavasti alhaisempi kuin perinteisten vaihtovirtapuhaltimien. EC-puhaltimien etuna on, että ne voidaan säätää portaattomasti ja niiden hyötysuhde säilyy hyvänä myös matalilla kierroksilla. Automaattinen kesätoiminto R3:n älykäs kesätoiminto auttaa pitämään asunnon sisäilman miellyttävänä myös kesähelteillä. Sisä- ja ulkolämpötilojen eroja ja lämmönvaihdinta älykkäästi hyödyntämällä saadaan toteutettua erittäin taloudellista mukavuusviilennystä lähes ilmaiseksi. Kuumina kesäpäivinä lämmönvaihdin ottaa talteen sisäilman viileyden ja viilentää sisään tulevaa ulkoilmaa. Yöaikana lämmönvaihdin ohitetaan ja asunto viilennetään raikkaalla ulkoilmalla. Kaikesta huolehtii edistyksellinen automatiikka, joka on säädettävissä asukkaan toiveiden mukaiseksi! Lämmitys- ja viilennysyksiköt Erillisillä lämmitys- ja viilennysyksiköillä voit muuttaa ilmanvaihtokoneen tehokkaaksi ja toimivaksi lämmitys- tai viilennyslaitteeksi. Lämmitys- ja viilennysyksiköt kytketään suoraan asunnon vesikiertoiseen päälämmitysjärjestelmään ja niitä ohjataan suoraan Smart-paneelista. Asennus Kone voidaan asentaa joko seinään tai kattoon erillisen kattoasennustelineen avulla. R3 sopii myös asennettavaksi seinään lieden yläpuolelle maustekaapin tilalle. Swegon CASA Jazz -liesikupu liitetään suoraan koneen pohjaosaa vasten. Ohjausjärjestelmät ja liitettävyys R3 on helppo liittää osaksi erilaisiin taloautomaatiojärjestelmiin täysin konfiguroitavalla I/O:lla tai Modbus:in avulla. Taloyhtiökäytössä tämä mahdollistaa keskitetyn seurannan ja ohjauksen sekä alentaa huolto- ja ylläpitokustannuksia. R3-koneessa voi käyttää ulkoista kytkentäkorttia (SET), joka mahdollistaa helpomman kytkennän ulkoisille lisävarusteille kuten kanavapattereille. Lisäksi koneen sisällä on erillinen virtakytkin, joka mahdollistaa laitteen virran katkaisun helposti. SEM-moduulin avulla ilmanvaihtokoneeseen saa kytkettyä modbus-väylän parhaalla tavalla. 3

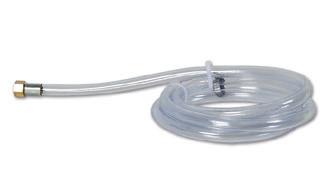

4 Tekniset tiedot CASA R3 Smart Swegon CASA R3VR5SH CASA Smart Lisätietoa ProCASAsta The new more intelligent indoor climate procasa.swegon.com Ilmavirta-alue (Ekosuunnitteludirektiivin mukaan) R3 R3 + Jälkilämmitysvastus 35-8 l/s 35-8 l/s 39 db 295 m 3 /h Liitännät 23 V,, 1, A 23 V,, 3,2 A Puhaltimet 23 W 23 W Sisäinen etulämmitysvastus - - Ulkoinen etulämmitysvastus (kanavaan asennettava) Lisävaruste Lisävaruste Sisäinen jälkilämmitysvastus - W Ulkoinen jälkilämmitysvastus (kanavaan asennettava) Ulkoinen vesipatteri lämmitykseen/ viilennykseen (kanavaan asennettava) - - Lisävaruste Lisävaruste ENERGIA ENERGIJA ENERGY ENERGIE /214 (SEC) in kwh Kylmä -82,4 A+ Keskiarvo -39,5 A Lämmin ilmasto -14,9 E Energialuokka voi vaihdella koneen varustetason mukaan. Kokonaisteho 2 W 7 W Varoke 1 A 1 A Paino kg kg Kanavaliitäntä Ø 125 mm Ø 125 mm Kondenssiveden poistoputki 3/8 ulkokierre 3/8 ulkokierre Mitat L x P x K 599 x 361 x 7 Mallit Versiot Lämmönsiirrin Kotelointiluokka Ohjausjärjestelmä CASA Smart -ohjauspaneeli Suodattimet Ulkopuolen väri Asennus Vakiona sähkölämmityspatteri, Econo Vasenkätinen tai oikeakätinen versio, pitää ilmoittaa tilauksessa. Pyörivä lämmönsiirrin IP34 CASA Smart Saatavana lisävarusteena Suodatinluokka ISO epm1 55% (F7) tuloilmalle ja poistoilmalle. Valkoinen, RAL 916 (vastaa NCS S2-GY) Lämpimään tilaan (yli +1 C). Lisävarusteena saatavana seinäkiinnitysteline ja kattoasennuskehys. 4

5 CASA R3 Smart mitat (oikeakätinen versio) (vasemmankätinen versio) Ulkoilma Tuloilma Poistoilma Jäteilma 5

6 CASA R3 Smart puhallinkäyrät Esitetyt puhallinkäyrät ovat suuntaa-antavia malleja. Tarkat arvot ovat saatavilla osoitteessa procasa.swegon.com Äänitehotaso tuloilmakanavaan Äänitehotaso poistoilmakanavaan % 4 3 % db(a) db (A) Äänitehotaso poistoilmakanavaan Äänitehotaso ulkoilmakanavaan % 4 3 % db (A) db(a) Äänitehotaso liesituuletinkanavaan Ilmamäärät ja äänitehotaso ympäristöön % db(a) db (A) % 4 1,5 SFPV 2, Ref. flow Max airflow Äänitehotaso L w (db), taulukko K ok Vertailuilmavirta Maksimi-ilmavirta Minimi-ilmavirta Ääniteho L wa db (A) Ääni tuloilmakanavaan Ääni poistoilmakanavaan Ääni liesituulettimen kanavaan Ääni poistoilmakanavaan Ääni ulkoilmakanavaan Ääni ympäristöön Yksityiskohtaiset asetusarvokohtaiset äänitiedot löytyvät ProCASAsta. Äänidatan korjaustaulukko Huonekoko tavallinen huone kiinteästi sisustettu huone 5 m 2-2 db(a) + 3 db(a) 1 m 2-4 db(a) db(a) 15 m 2-5 db(a) - 3 db(a)

7 CASA R3 Smart tuotekoodit ja lisävarusteet CASA R3 Smart Ilmanvaihtokone pyörivällä lämmönsiirtimellä. Asennetaan seinään tai kattoon erillisen kattoasennustelineen avulla kodinhoitohuoneeseen, varastoon tai tekniseen tilaan. Voidaan ohjata Smart-paneelista tai yhteensopivasta Smart-liesikuvusta. CASA Smart The new more intelligent indoor climate Kanavaliitäntä 4x Ø Ø + Ø125 alapuolella Soveltuu niin uudisrakennuksiin kuin saneerauskohteisiin. Smart-ohjausjärjestelmä, joka mahdollistaa automaattitoimintojen ja etäohjausjärjestelmien (I/O / Modbus) käytön. Vakiona sisäänrakennettu kosteusanturi. Lisävarusteena mm. sisäänrakennettu CO2- anturi. Koodi Ecodesign energialuokka* Toimitukseen sisältyy: ilmanvaihtolaite, seinäasennusteline Tuote Kätisyys LVI-numero R3VR5SH A+ / A / E CASA R3 Smart W RH Oikea R3VL5SH A+ / A / E CASA R3 Smart W RH Vasen R3VR5SC A+ / A / E CASA R3 Smart W RH CO2 Oikea R3VL5SC A+ / A / E CASA R3 Smart W RH CO2 Vasen R3VR5SV A+ / A / E CASA R3 Smart W RH VOC Oikea R3VL5SV A+ / A / E CASA R3 Smart W RH VOC Vasen *Ekosuunnitteludirektiivi Lot 6:n mukainen ilmanvaihtolaitteen energialuokka (Kylmä/Keskiarvo/Lämmin). PR85FS Suodatinsarja ISO epm1 55% (F7) 2 kpl Liesikupu CASA R3 voidaan asentaa suoraan lieden yläpuolelle yhdessä integroidun liesikuvun kanssa. Jazz: - Sähkötoiminen pelti, hipaisukytkimet - LED-valot - Valkoinen tai ruostumaton teräs, lasiedusta - Asennettavissa myös normaalin liesikuvun tapaan JAZZ Koodi Tuote Kätisyys LVI-numero PJV6R JAZZ-liesikupu, valkoinen Oikea PJV6L JAZZ-liesikupu, valkoinen Vasen PJR6R JAZZ-liesikupu, ruostumaton teräs Oikea PJR6L JAZZ-liesikupu, ruostumaton teräs Vasen Peitelevy CASA R3 Smart voidaan varustaa keittiön kaapinoven korvaavalla äänieristetyllä peitepaneelilla, joka on valmistettu ruostumattomasta teräksestä. Peitepaneeli on äänieristetty ja siinä on sileä ja pinta ja pyöristetyt reunat, jotka luovat tyylikkään vaikutelman. Sopii 3mm syviin keittiökaappien runkoihin. Koodi Tuote LVI-numero PR85B6R Peitepaneeli ruostumaton teräs Ohjausjärjestelmät Uusissa Smart-ilmanvaihtokoneissa on vakiona käytettävissä kaksi ohjelmoitavaa I/O pistettä, esim. Takka- ja Hätäseiskytkimiä varten (IO1 ja IO2). Mikäli liitäntäpisteitä tarvitaan enemmän, laitteessa on paikka erilliselle SEC-liitäntäkaapelille. SEC Kytkentäkaapeli Smart-ilmanvaihtokoneisiin LVI-numero Tuote mahdollistaa ulkoisten lisävarusteiden helpon asennuksen ja ohjauksen Swegon CASA Smart ilmanvaihtokoneella. SET Kytkentäkortti Smart-ilmanvaihtokoneisiin LVI-numero POWER24V2W SET/toimilaite virtalähde LVI-numero Liitä ilmanvaihtokone taloautomaatiojärjestelmään. Mahdollistaa keskitetyn seurannan ja ohjauksen SEM ModBus LVI-numero

8 Smart Accessin avulla hallitset asunnon sisäilmaa suoraan matkapuhelimesta tai miltä tahansa älylaitteelta. Samalla saat nopean ja helpon pääsyn CASA-verkkopalveluihimme, jotka auttavat sinua milloin tahansa haluat. SMA SmartAccess LVI-numero SMAW SmartAccess + WLAN-reititin LVI-numero SMAG SmartAccess + 3G/4G (ei SIM) LVI-numero Lisäohjauspaneeli voidaan lisätä ilmanvaihtokoneen ohjausta varten. Ohjaus toisesta vapaavalintaisesta paikasta (enintään kaksi paneelia ja 2m + 2m modulaarikaapeli) SC1 Smart-ohjainpaneeli LVI-numero SAK Asennuskehys paneelilla LVI-numero PMK2 Modulaarikaapeli 2 m ja RJ9 adapteri LVI-numero Modulaarikaapeli 2 m LVI-numero Modulaarikaapeli 1 m LVI-numero Automatiikkapaketit Lisäämällä ilmanvaihtokoneeseesi automatiikkapaketin voit tehdä asunnon ilmanvaihdosta täysin automaattisen. SRH Kosteusautomatiikka (RH) LVI-numero SRHCO2 Kotona / Poissa / Tehostus -automatiikka + kosteusautomatiikka (CO2 + RH) LVI-numero SRHVOC Ilmanlaatuautomatiikka + kosteusautomatiikka (VOC + RH) LVI-numero Paineanturi PTH Smart-ilmanvaihtokoneen vakiokanavapainetoiminto pyrkii pitämään kanavan paineen asetuksen mukaisena puhallinnopeuksia ohjaamalla. Kanavapaineelle tulee määrittää omat asetusarvot jokaiselle käyttötilalle (poissa, kotona, tehostus). Käyttötilaa voi vakiokanavapainetoimintoa käytettäessa vaihtaa normaalisti. PTH PTH-vakiokanavapainetoiminto LVI-numero Asennuskehys katto-/seinäasennukseen Asennuskehys pikaliittimillä koneen katto/seinäasennukseen. Helpottaa asennusta, sillä kaikki kanavat voidaan asentaa ennen koneen asennusta. PR85RKA Asennuskehys (O) LVI-numero PR85LKA Asennuskehys (V) LVI-numero Höyrynsulun tiivistelevy Asennuskehyksessä on höyrynsulku, joka estää kosteuden pääsyn välipohjan eristeisiin ja ilman pääsyn ullakolta asuintiloihin. PR85YP Asennuskehys höyrynsululla (O/V) LVI-numero CASA R3 Smart vesikiertoinen kanavapatteri tuloilman lämmitykseen Vesikiertoisella lämmitysjärjestelmällä varustetuissa kiinteistöissä tuloilma voidaan lämmittää kanavaan asennetulla vesilämmityspatterilla. Patteria ohjataan automaattisesti ilmanvaihtolaitteen Smart-ohjausjärjestelmällä ja asetuksia voidaan muuttaa CASA Smart ohjauspaneelin kautta. Pienimmän patterin (125mm) korkeus ainoastaan 255 mm, joka mahdollistaa asennuksen alaslaskettuun kattoon. Toimitukseen sisältyy: Lämmityspatteri, SET kytkentäkortti, toimilaite ja 3-tieventtiili, 24V muuntaja, tarvittava anturointi ja ohjeet. SDHW125 Ø125mm Kanavapatteri paketti lämmitys LVI-numero SDHW16 Ø16mm Kanavapatteri paketti lämmitys LVI-numero CASA R3 Smart vesikiertoinen kanavapatteri tuloilman viilennykseen Tuloilmakanavaan asennettavalla viilennyspatterilla saadaan mukavuusviileyttä asuntoon kytkemällä siihen joko maaliuospiiri tai kylmennetyn veden verkosto. Patteria ohjataan automaattisesti ilmanvaihtolaitteen Smart-ohjausjärjestelmällä ja asetuksia voidaan muuttaa CASA Smart ohjauspaneelin kautta. Pienimmän patterin (16mm) korkeus ainoastaan 255 mm, joka mahdollistaa asennuksen alaslaskettuun kattoon. Toimitukseen sisältyy: Jäähdytyspatteri, SET kytkentäkortti, toimilaite ja 3-tieventtiili, 24V muuntaja, tarvittava anturointi ja ohjeet. SDCW16 Ø16mm Kanavapatteri paketti jäähdytys LVI-numero SDCW Ømm Kanavapatteri paketti jäähdytys LVI-numero Vesilukko UVL Vesilukko LVI-numero CDH3 Kondenssivesiletku LVI-numero
