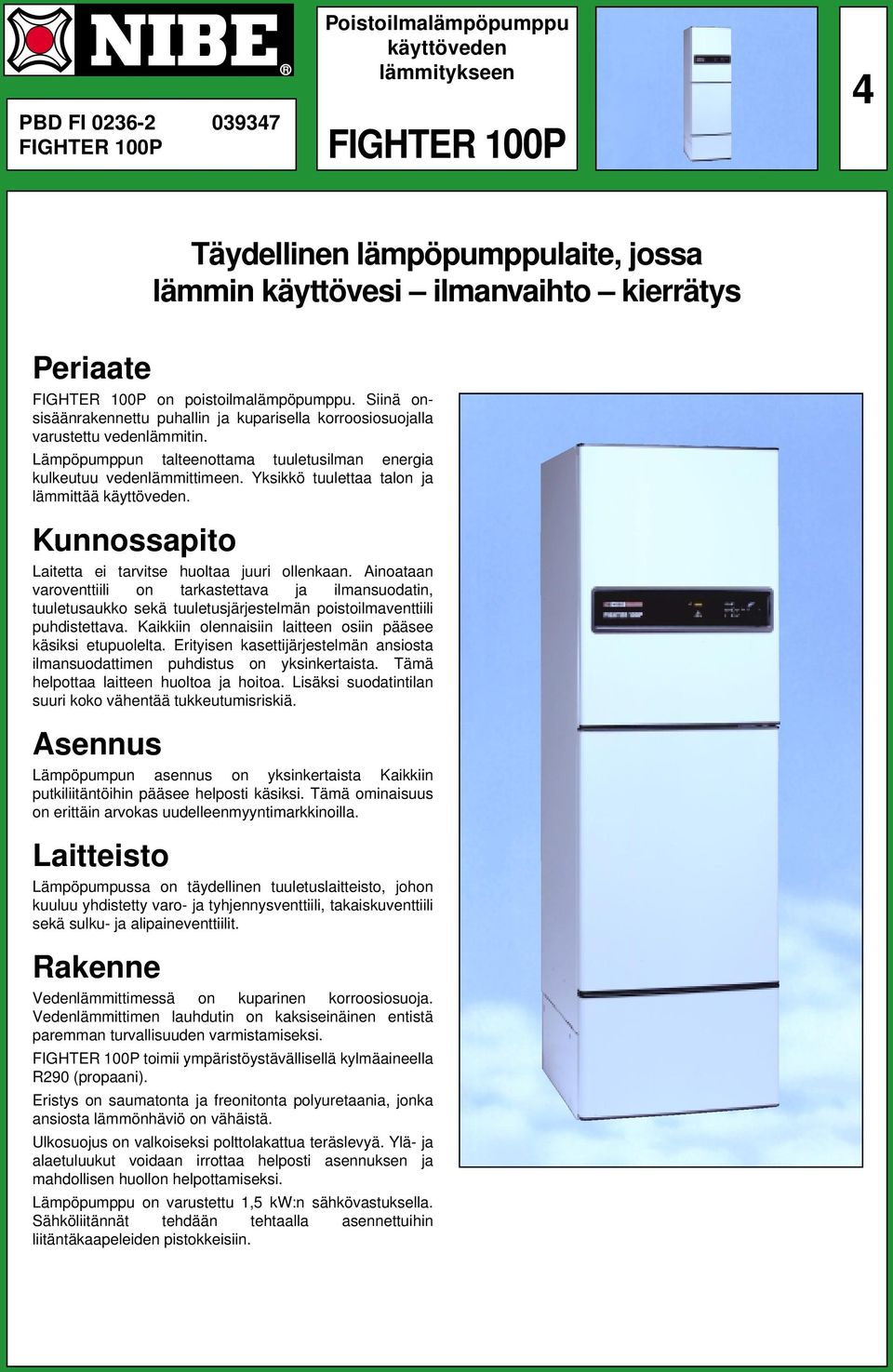

1 PBD FI FIGHTER P R Poistoilmalämpöpumppu käyttöveden lämmitykseen FIGHTER P 4 Täydellinen lämpöpumppulaite, jossa lämmin käyttövesi ilmanvaihto kierrätys Periaate FIGHTER P on poistoilmalämpöpumppu. Siinä onsisäänrakennettu puhallin ja kuparisella korroosiosuojalla varustettu vedenlämmitin. Lämpöpumppun talteenottama tuuletusilman energia kulkeutuu vedenlämmittimeen. Yksikkö tuulettaa talon ja lämmittää käyttöveden. Kunnossapito Laitetta ei tarvitse huoltaa juuri ollenkaan. Ainoataan varoventtiili on tarkastettava ja ilmansuodatin, tuuletusaukko sekä tuuletusjärjestelmän poistoilmaventtiili puhdistettava. Kaikkiin olennaisiin laitteen osiin pääsee käsiksi etupuolelta. Erityisen kasettijärjestelmän ansiosta ilmansuodattimen puhdistus on yksinkertaista. Tämä helpottaa laitteen huoltoa ja hoitoa. Lisäksi suodatintilan suuri koko vähentää tukkeutumisriskiä. Asennus Lämpöpumpun asennus on yksinkertaista Kaikkiin putkiliitäntöihin pääsee helposti käsiksi. Tämä ominaisuus on erittäin arvokas uudelleenmyyntimarkkinoilla. Laitteisto Lämpöpumpussa on täydellinen tuuletuslaitteisto, johon kuuluu yhdistetty varo- ja tyhjennysventtiili, takaiskuventtiili sekä sulku- ja alipaineventtiilit. Rakenne Vedenlämmittimessä on kuparinen korroosiosuoja. Vedenlämmittimen lauhdutin on kaksiseinäinen entistä paremman turvallisuuden varmistamiseksi. FIGHTER P toimii ympäristöystävällisellä kylmäaineella R2 (propaani). Eristys on saumatonta ja freonitonta polyuretaania, jonka ansiosta lämmönhäviö on vähäistä. Ulkosuojus on valkoiseksi polttolakattua teräslevyä. Ylä- ja alaetuluukut voidaan irrottaa helposti asennuksen ja mahdollisen huollon helpottamiseksi. Lämpöpumppu on varustettu,5 kw:n sähkövastuksella. Sähköliitännät tehdään tehtaalla asennettuihin liitäntäkaapeleiden pistokkeisiin.

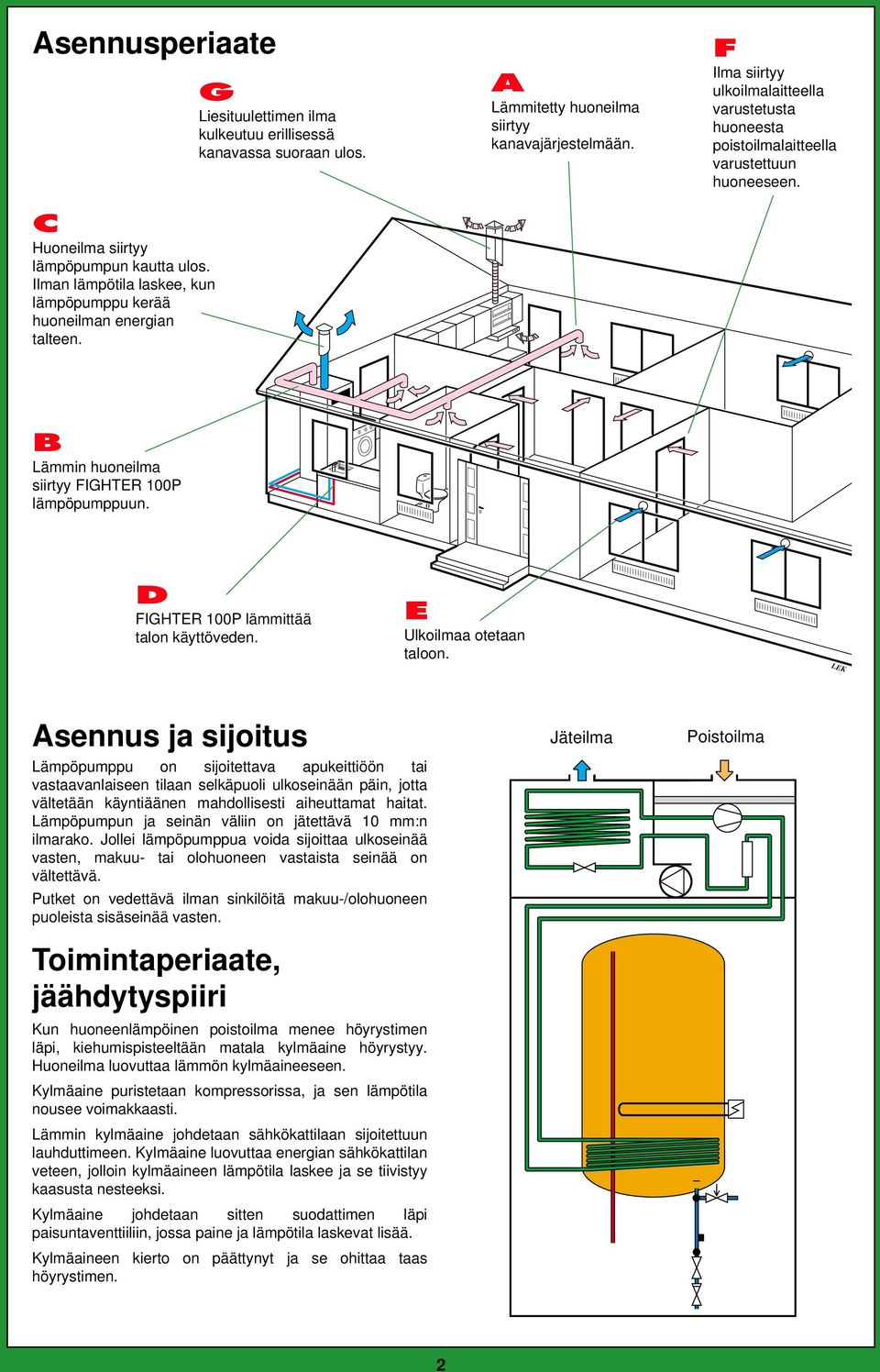

2 Asennusperiaate C Huoneilma siirtyy lämpöpumpun kautta ulos. Ilman lämpötila laskee, kun lämpöpumppu kerää huoneilman energian talteen. G Liesituulettimen ilma kulkeutuu erillisessä kanavassa suoraan ulos. A Lämmitetty huoneilma siirtyy kanavajärjestelmään. F Ilma siirtyy ulkoilmalaitteella varustetusta huoneesta poistoilmalaitteella varustettuun huoneeseen. B Lämmin huoneilma siirtyy FIGHTER P lämpöpumppuun. D FIGHTER P lämmittää talon käyttöveden. E Ulkoilmaa otetaan taloon. LEK Asennus ja sijoitus Lämpöpumppu on sijoitettava apukeittiöön tai vastaavanlaiseen tilaan selkäpuoli ulkoseinään päin, jotta vältetään käyntiäänen mahdollisesti aiheuttamat haitat. Lämpöpumpun ja seinän väliin on jätettävä mm:n ilmarako. Jollei lämpöpumppua voida sijoittaa ulkoseinää vasten, makuu- tai olohuoneen vastaista seinää on vältettävä. Putket on vedettävä ilman sinkilöitä makuu-/olohuoneen puoleista sisäseinää vasten. Toimintaperiaate, jäähdytyspiiri Kun huoneenlämpöinen poistoilma menee höyrystimen läpi, kiehumispisteeltään matala kylmäaine höyrystyy. Huoneilma luovuttaa lämmön kylmäaineeseen. Kylmäaine puristetaan kompressorissa, ja sen lämpötila nousee voimakkaasti. Lämmin kylmäaine johdetaan sähkökattilaan sijoitettuun lauhduttimeen. Kylmäaine luovuttaa energian sähkökattilan veteen, jolloin kylmäaineen lämpötila laskee ja se tiivistyy kaasusta nesteeksi. Kylmäaine johdetaan sitten suodattimen läpi paisuntaventtiiliin, jossa paine ja lämpötila laskevat lisää. Kylmäaineen kierto on päättynyt ja se ohittaa taas höyrystimen. Avluft Jäteilma Frånluft Poistoilma 2

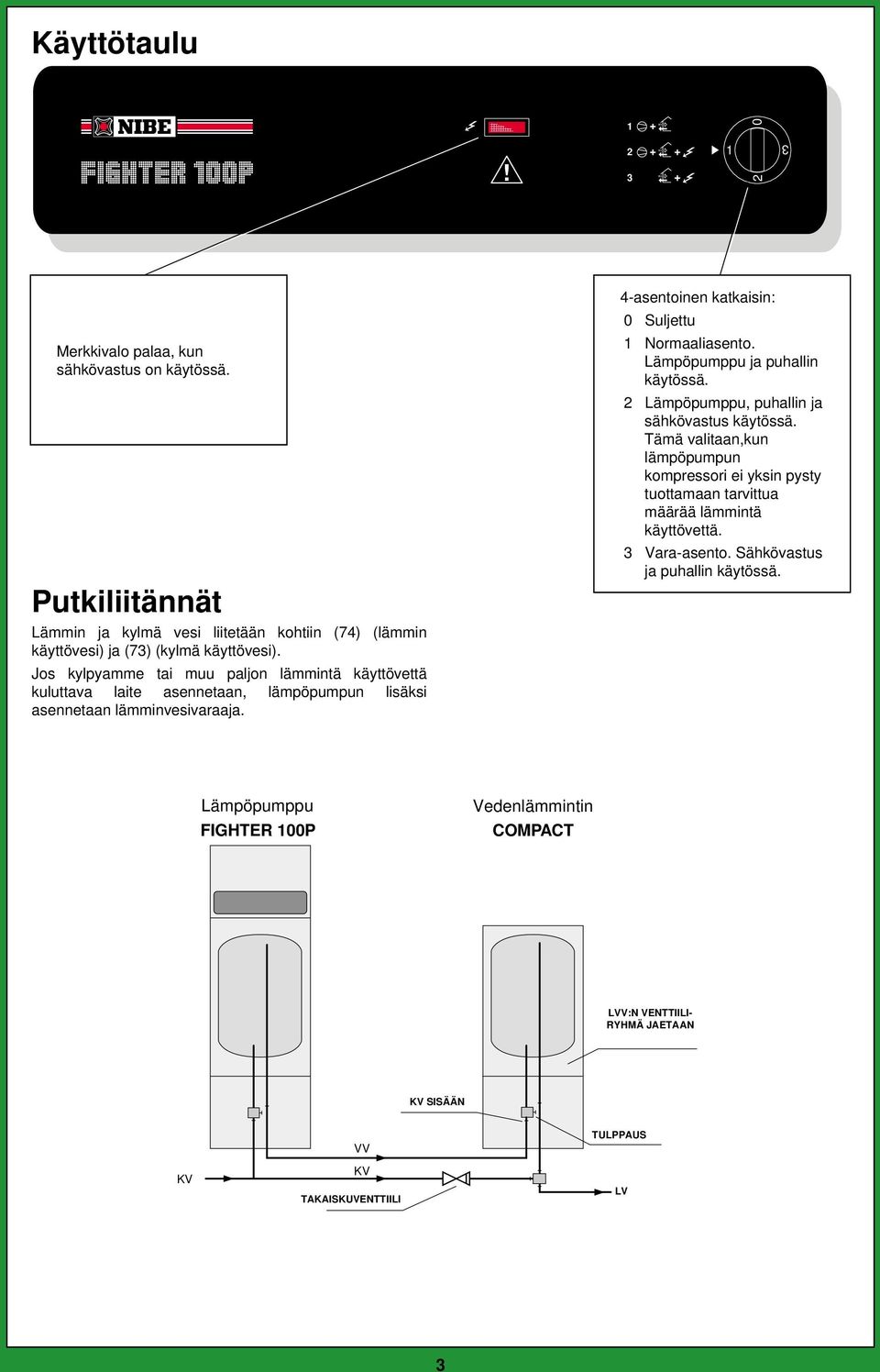

3 R Käyttötaulu 2 2 Merkkivalo palaa, kun sähkövastus on käytössä. Putkiliitännät Lämmin ja kylmä vesi liitetään kohtiin (74) (lämmin käyttövesi) ja (7) (kylmä käyttövesi). Jos kylpyamme tai muu paljon lämmintä käyttövettä kuluttava laite asennetaan, lämpöpumpun lisäksi asennetaan lämminvesivaraaja. 4-asentoinen katkaisin: Suljettu Normaaliasento. Lämpöpumppu ja puhallin käytössä. 2 Lämpöpumppu, puhallin ja sähkövastus käytössä. Tämä valitaan,kun lämpöpumpun kompressori ei yksin pysty tuottamaan tarvittua määrää lämmintä käyttövettä. Vara-asento. Sähkövastus ja puhallin käytössä. Lämpöpumppu Värmepump FIGHTER P Vedenlämmintin Vattenvärmare COMPACT VV-BEREDARE LVV:N VENTTIILI- MED RYHMÄ "DELAT" JAETAAN VENTILKOPPEL KV INK KVKV-ANSL SISÄÄN VV KV TAKAISKUVENTTIILI BACKVENTIL PROPPNING TULPPAUS LV VV

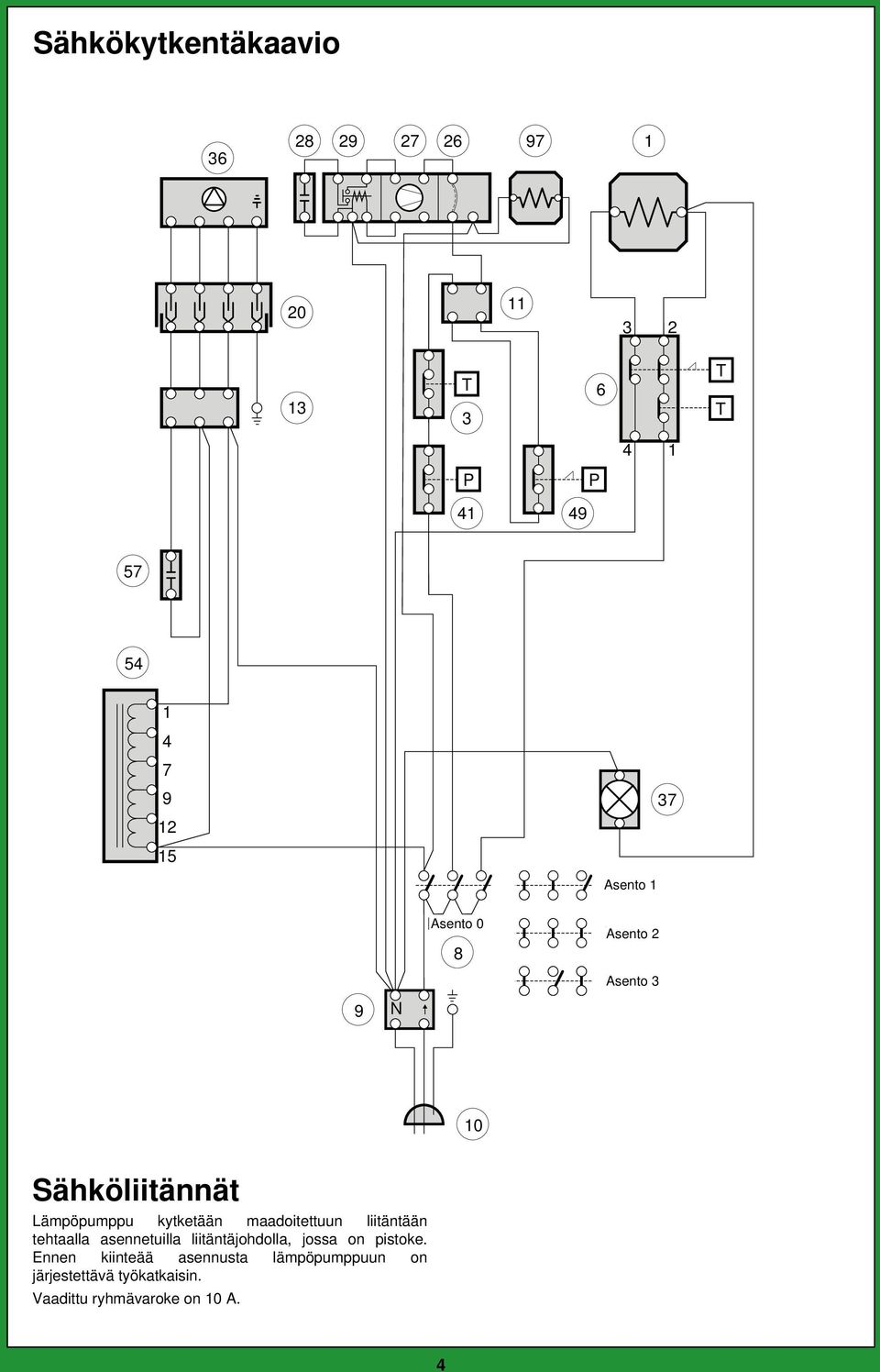

4 Sähkökytkentäkaavio T 6 T T 4 P P Läge Asento 7 Läge Asento 8 Läge Asento 2 Läge Asento N Sähköliitännät Lämpöpumppu kytketään maadoitettuun liitäntään tehtaalla asennetuilla liitäntäjohdolla, jossa on pistoke. Ennen kiinteää asennusta lämpöpumppuun on järjestettävä työkatkaisin. Vaadittu ryhmävaroke on A. 4

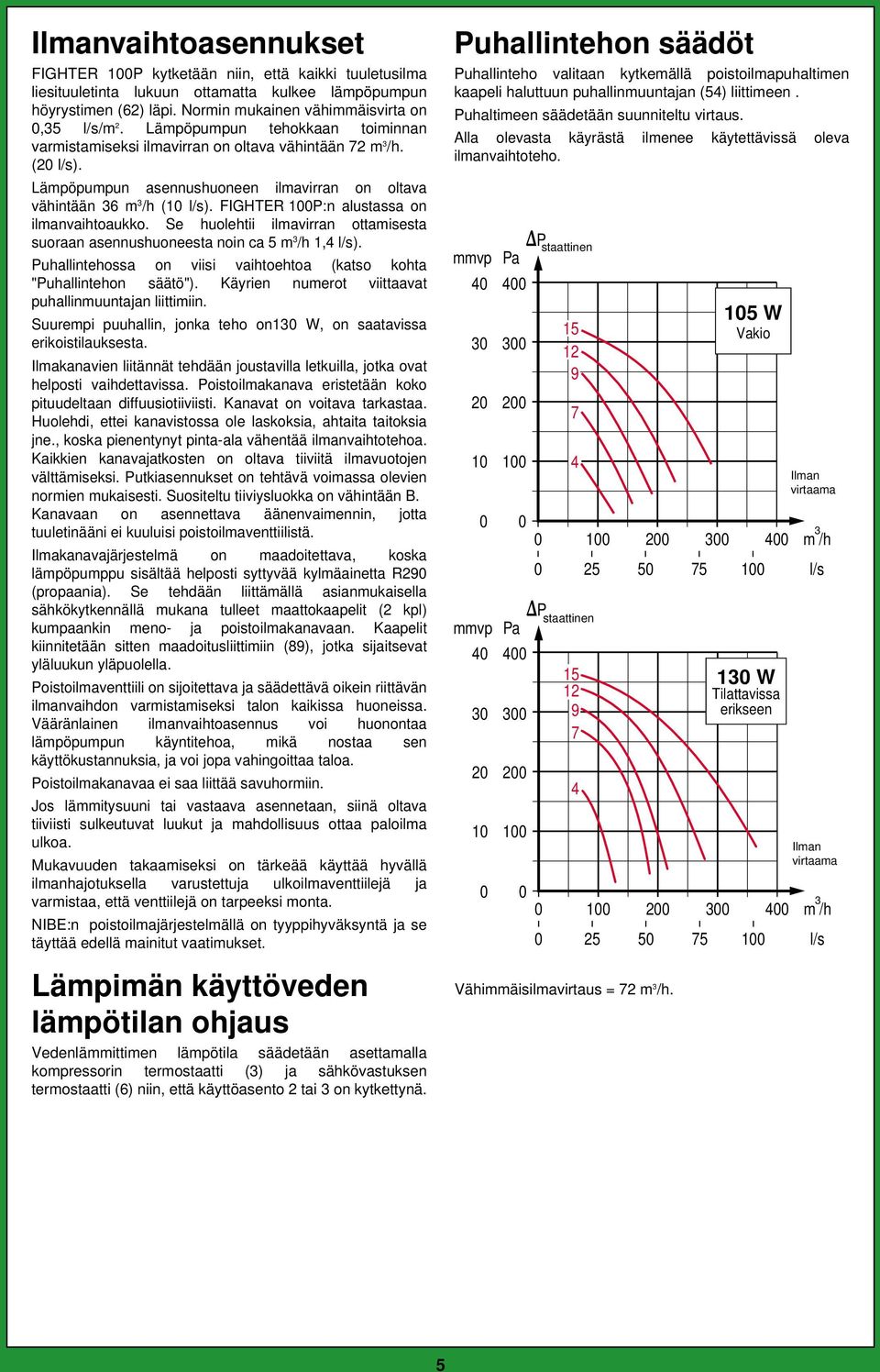

5 Ilmanvaihtoasennukset FIGHTER P kytketään niin, että kaikki tuuletusilma liesituuletinta lukuun ottamatta kulkee lämpöpumpun höyrystimen (62) läpi. Normin mukainen vähimmäisvirta on,5 l/s/m 2. Lämpöpumpun tehokkaan toiminnan varmistamiseksi ilmavirran on oltava vähintään 72 m /h. (2 l/s). Lämpöpumpun asennushuoneen ilmavirran on oltava vähintään 6 m /h ( l/s). FIGHTER P:n alustassa on ilmanvaihtoaukko. Se huolehtii ilmavirran ottamisesta suoraan asennushuoneesta noin ca 5 m /h,4 l/s). Puhallintehossa on viisi vaihtoehtoa (katso kohta "Puhallintehon säätö"). Käyrien numerot viittaavat puhallinmuuntajan liittimiin. Suurempi puuhallin, jonka teho on W, on saatavissa erikoistilauksesta. Ilmakanavien liitännät tehdään joustavilla letkuilla, jotka ovat helposti vaihdettavissa. Poistoilmakanava eristetään koko pituudeltaan diffuusiotiiviisti. Kanavat on voitava tarkastaa. Huolehdi, ettei kanavistossa ole laskoksia, ahtaita taitoksia jne., koska pienentynyt pinta-ala vähentää ilmanvaihtotehoa. Kaikkien kanavajatkosten on oltava tiiviitä ilmavuotojen välttämiseksi. Putkiasennukset on tehtävä voimassa olevien normien mukaisesti. Suositeltu tiiviysluokka on vähintään B. Kanavaan on asennettava äänenvaimennin, jotta tuuletinääni ei kuuluisi poistoilmaventtiilistä. Ilmakanavajärjestelmä on maadoitettava, koska lämpöpumppu sisältää helposti syttyvää kylmäainetta R2 (propaania). Se tehdään liittämällä asianmukaisella sähkökytkennällä mukana tulleet maattokaapelit (2 kpl) kumpaankin meno- ja poistoilmakanavaan. Kaapelit kiinnitetään sitten maadoitusliittimiin (8), jotka sijaitsevat yläluukun yläpuolella. Poistoilmaventtiili on sijoitettava ja säädettävä oikein riittävän ilmanvaihdon varmistamiseksi talon kaikissa huoneissa. Vääränlainen ilmanvaihtoasennus voi huonontaa lämpöpumpun käyntitehoa, mikä nostaa sen käyttökustannuksia, ja voi jopa vahingoittaa taloa. Poistoilmakanavaa ei saa liittää savuhormiin. Jos lämmitysuuni tai vastaava asennetaan, siinä oltava tiiviisti sulkeutuvat luukut ja mahdollisuus ottaa paloilma ulkoa. Mukavuuden takaamiseksi on tärkeää käyttää hyvällä ilmanhajotuksella varustettuja ulkoilmaventtiilejä ja varmistaa, että venttiilejä on tarpeeksi monta. NIBE:n poistoilmajärjestelmällä on tyyppihyväksyntä ja se täyttää edellä mainitut vaatimukset. Lämpimän käyttöveden lämpötilan ohjaus Vedenlämmittimen lämpötila säädetään asettamalla kompressorin termostaatti () ja sähkövastuksen termostaatti (6) niin, että käyttöasento 2 tai on kytkettynä. Puhallintehon säädöt Puhallinteho valitaan kytkemällä poistoilmapuhaltimen kaapeli haluttuun puhallinmuuntajan (54) liittimeen. Puhaltimeen säädetään suunniteltu virtaus. Alla olevasta käyrästä ilmenee käytettävissä oleva ilmanvaihtoteho. mmvp 4 2 mmvp 4 2 Pa 4 2 Pstaattinen statiskt 5 2 Pa Vähimmäisilmavirtaus = 72 m /h. 7 Pstaattinen statiskt W Vakio W Tilattavissa erikseen 4 Ilman Luftflöde virtaama 2 4 m /h Ilman Luftflöde 2 4 m /h l/s virtaama l/s 5

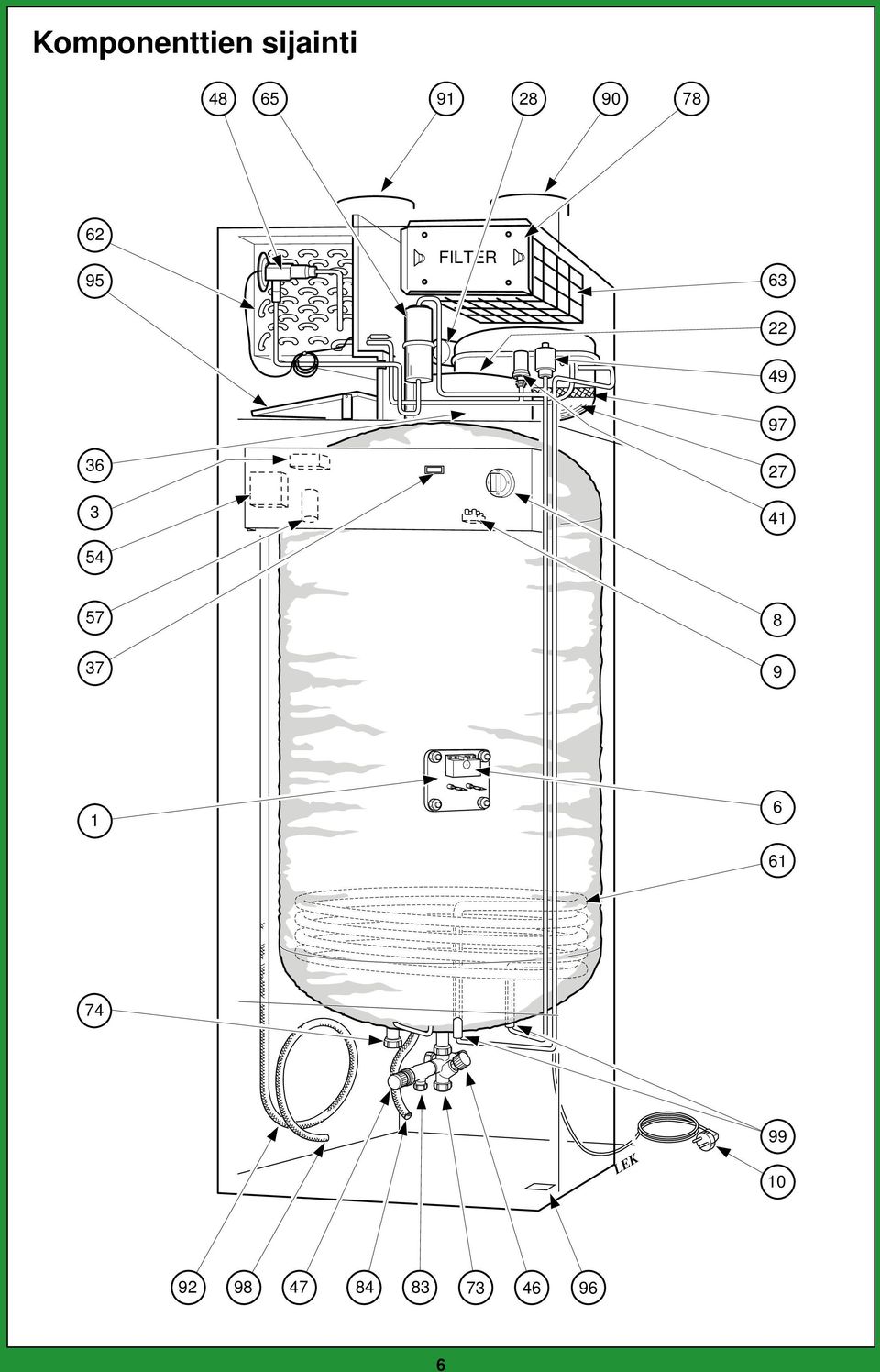

6 2 Komponenttien sijainti FILTER LEK

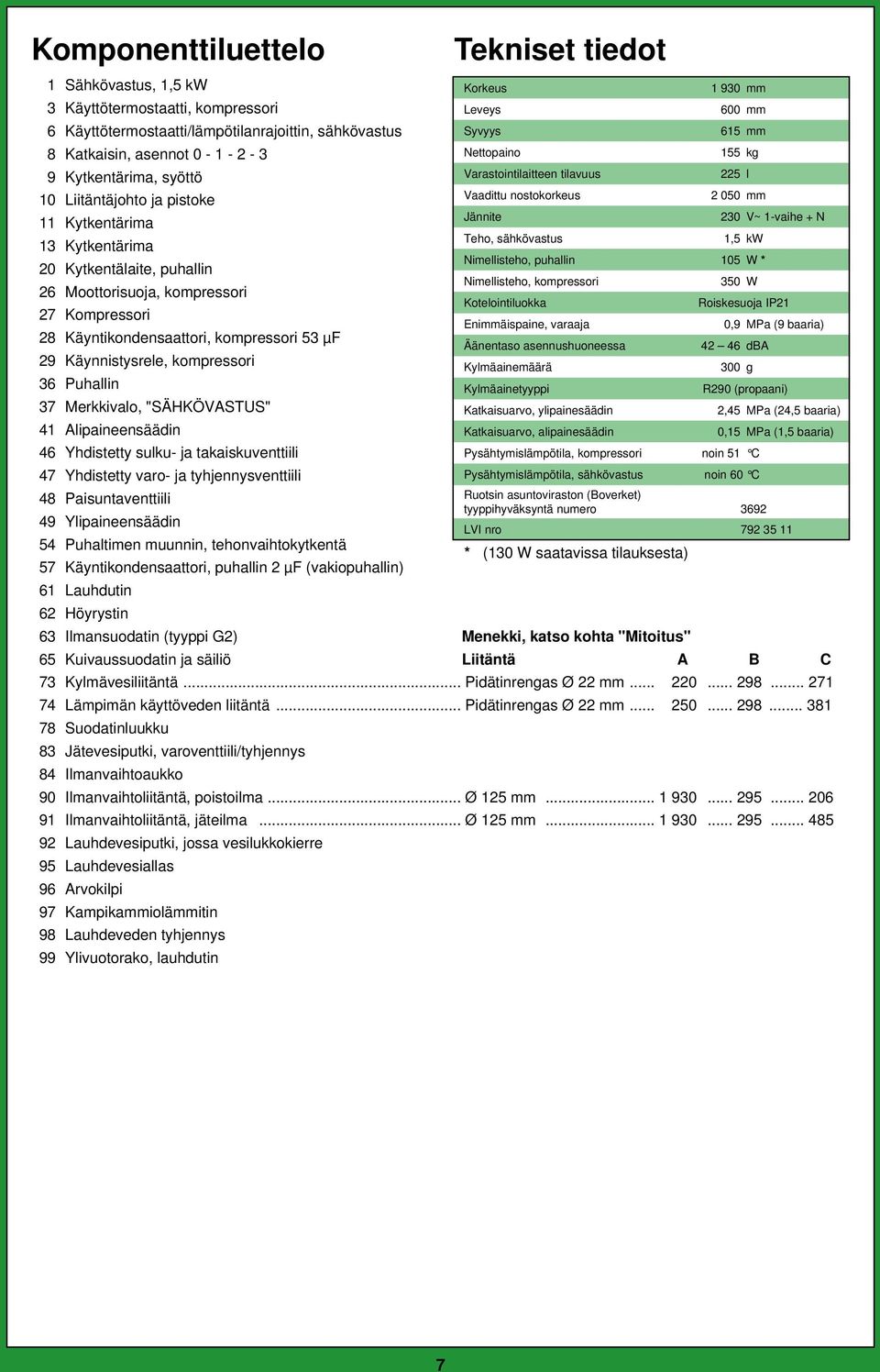

7 Komponenttiluettelo Tekniset tiedot Sähkövastus,,5 kw Käyttötermostaatti, kompressori 6 Käyttötermostaatti/lämpötilanrajoittin, sähkövastus 8 Katkaisin, asennot Kytkentärima, syöttö Liitäntäjohto ja pistoke Kytkentärima Kytkentärima 2 Kytkentälaite, puhallin Korkeus Leveys Syvyys Nettopaino Varastointilaitteen tilavuus Vaadittu nostokorkeus Jännite Teho, sähkövastus Nimellisteho, puhallin mm 6 mm 65 mm 55 kg 225 l 2 5 mm 2 V~ -vaihe + N,5 kw 5 W * Nimellisteho, kompressori 5 W 26 Moottorisuoja, kompressori Kotelointiluokka Roiskesuoja IP2 27 Kompressori Enimmäispaine, varaaja, MPa ( baaria) 28 Käyntikondensaattori, kompressori 5 µf 2 Käynnistysrele, kompressori 6 Puhallin 7 Merkkivalo, "SÄHKÖVASTUS" 4 Alipaineensäädin 46 Yhdistetty sulku- ja takaiskuventtiili 47 Yhdistetty varo- ja tyhjennysventtiili Äänentaso asennushuoneessa Kylmäainemäärä Kylmäainetyyppi Katkaisuarvo, ylipainesäädin Katkaisuarvo, alipainesäädin Pysähtymislämpötila, kompressori Pysähtymislämpötila, sähkövastus dba g R2 (propaani) 2,45 MPa (24,5 baaria),5 MPa (,5 baaria) noin 5 C noin 6 C 48 Paisuntaventtiili Ruotsin asuntoviraston (Boverket) tyyppihyväksyntä numero 62 4 Ylipaineensäädin LVI nro Puhaltimen muunnin, tehonvaihtokytkentä 57 Käyntikondensaattori, puhallin 2 µf (vakiopuhallin) 6 Lauhdutin 62 Höyrystin * ( W saatavissa tilauksesta) 6 Ilmansuodatin (tyyppi G2) Menekki, katso kohta "Mitoitus" 65 Kuivaussuodatin ja säiliö Liitäntä A B C 7 Kylmävesiliitäntä... Pidätinrengas Ø 22 mm Lämpimän käyttöveden liitäntä... Pidätinrengas Ø 22 mm Suodatinluukku 8 Jätevesiputki, varoventtiili/tyhjennys 84 Ilmanvaihtoaukko Ilmanvaihtoliitäntä, poistoilma... Ø 25 mm Ilmanvaihtoliitäntä, jäteilma... Ø 25 mm Lauhdevesiputki, jossa vesilukkokierre 5 Lauhdevesiallas 6 Arvokilpi 7 Kampikammiolämmitin 8 Lauhdeveden tyhjennys Ylivuotorako, lauhdutin 7

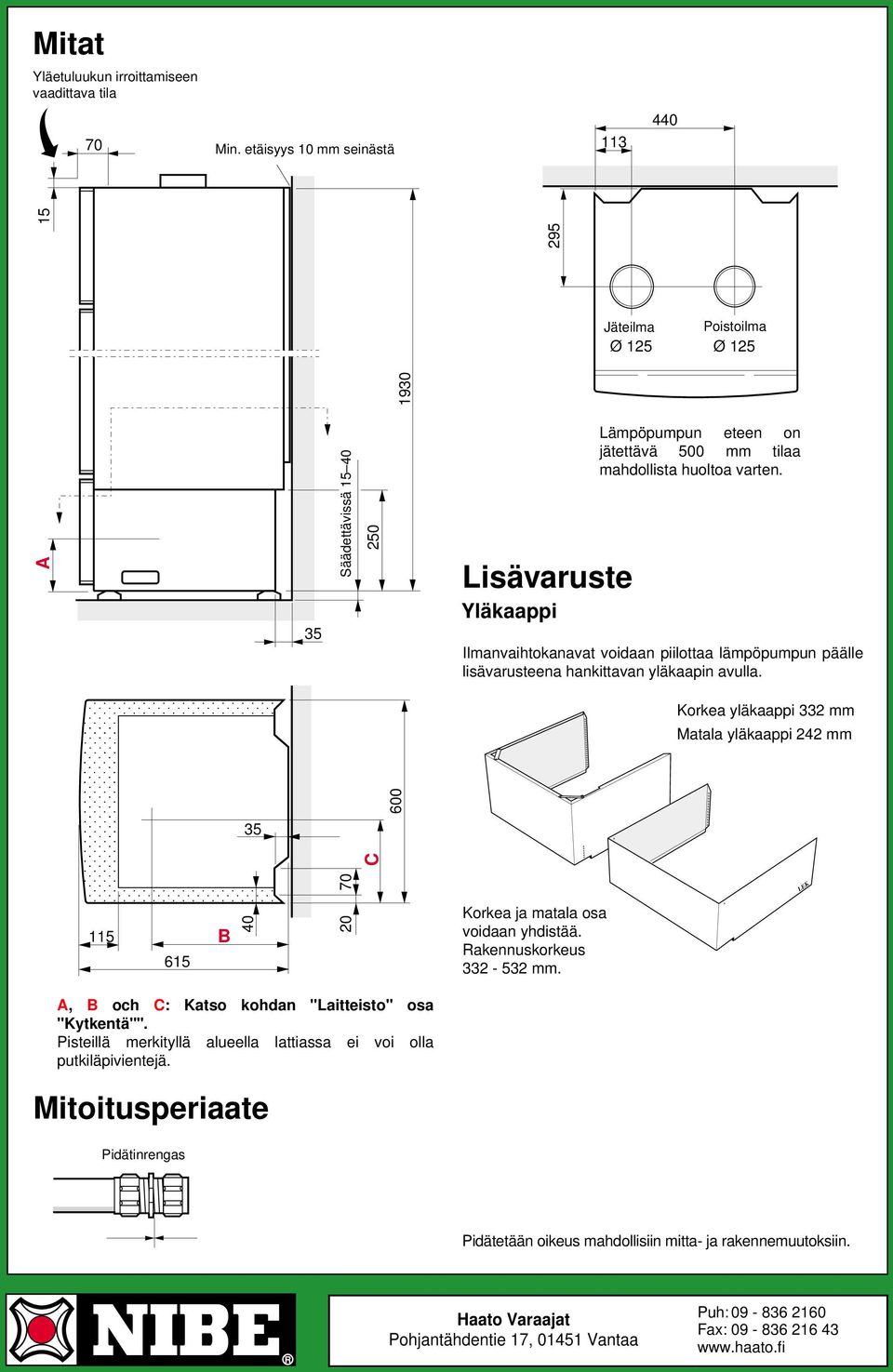

8 Mitat Yläetuluukun Erforderligt irroittamiseen utrymme för vaadittava demontering tila av övre frontlucka Min avstånd 7 Min. mm etäisyys från vägg mm seinästä 44 A 5 5 Säädettävissä Ställbar Jäteilma Avluft Ø 25 Lisävaruste Yläkaappi Poistoilma Frånluft Ø 25 Lämpöpumpun eteen on jätettävä 5 mm tilaa mahdollista huoltoa varten. Ilmanvaihtokanavat voidaan piilottaa lämpöpumpun päälle lisävarusteena hankittavan yläkaapin avulla. Korkea yläkaappi 2 mm Matala yläkaappi 242 mm 5 C 6 LEK 7 LEK 5 65 B 4 2 Korkea ja matala osa voidaan yhdistää. Rakennuskorkeus 2-52 mm. A, B och C: Katso kohdan "Laitteisto" osa "Kytkentä"". Pisteillä merkityllä alueella lattiassa ei voi olla putkiläpivientejä. Mitoitusperiaate Klämring Pidätinrengas Pidätetään oikeus mahdollisiin mitta- ja rakennemuutoksiin. R Haato Varaajat Pohjantähdentie 7, 45 Vantaa Puh: Fax:
