PS660 Esitysväline. Käyttö opas
|
|
- Tommi Lehtonen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 PS660 Esitysväline Käyttö opas [Tärkeää] Voit ladata pikaoppaan, monikielimanuaalit ohjelmat ja ajurit Lumensin nettisivuilta osoitteesta: Suomi - 0
2 Sisältö Tekijänoikeustiedot... 4 Luku 1 Varotoimenpiteet... 5 Etukäteisturvaohjeita... 6 FCC Varoitus... 6 EN55022 (CE säteily) Varoitus... 6 Luku 2 Pakkauksen sisältö... 7 Luku 3 Tuotteen kuvaus... 8 Luku 4 Asennus ja kytkennät Järjestelmädiagrammi Projektoriin tai monitoriin kytkeminen Tietokoneeseen kytkeminen ja Lumensin ohjelmiston käyttö Interaktiiviseen valkotauluun (IWB) kytkeminen Samanaikaiskytkentä projektoriin, kahteen tietokoneeseen ja monitoriin Televisioon kytkeminen Kytkeytyminen HDTV:seen Tietokoneeseen kytkeminen RS232:n kautta Kytkeytyminen äänen sisääntuloon ja ulostuloon Sovellusohjelman asentaminen Luku 5 Aloita käyttö Luku 6 DIP-kytkinasetukset Projektoriin tai näyttöön kytkeminen TV:seen kytkeminen Luku 7 Ohjauspaneeli/kaukosäädin ja asetusvalikko Ohjauspaneelin toiminnot ja kaukosäädin Suomi - 1
3 7.2 Valikon asetus Luku 8 Päätoimintojen kuvaukset Haluan vaihtaa kuvalähteitä Haluan vaihtaa kuvalähteen PC 1/PC 2:sta Haluan tekstistä selvemmän ja kuvista värikkäämpiä Haluaisin zoomata kuvia suuremmaksi/ pienemmäksi Haluan käyttää automaattista tarkennusta Haluan säätää kirkkautta Haluan kytkeä valon päälle/pois päältä Haluaisin automaattisesti säätää kuvalle parhaan kirkkauden ja tarkkuuden Haluan tehdä kuvakaappauksia Haluan katsella otettuja kuvia Haluan poistaa kuvaotokset Haluan automaattisesti poistaa kuvaotokset kun laite kytkeytyy pois päältä (Autom. tyhjennys) Haluan äänittää videoita (Ä änitä) Haluan vaihtaa osan elävästä kuvasta (PANOROINTI) Haluan esittää dioja (Dia-esitys) Haluan verrata kuvia (Vertaa eläviä kuvia kuvaotoksiin) (PBP, Kuva kuvassa) Haluan palauttaa laitteen tehdasasetuksille (Tehdasasetus) Haluan pienentää kohinaa (Projektorin tyyppi) Haluan asettaa/vaihtaa salasanan (Lukitus päälle) SD-kortin käyttö Haluan säätää äänenvoimakkuutta Haluan säätää projektoria Tietokoneeseen liittyviä toimintoja Luku 9 Kytkeminen mikroskooppiin Suomi - 2
4 Luku 10 Laitteen pakkaus Luku 11 Ongelmien korjaus Suomi - 3
5 Tekijänoikeustiedot Tekijänoikeudet kuuluvat Lumens Digital Optics Inc. yritykselle. Kaikki oikeudet pidätetään. Lumens on tuotemerkki jonka on rekisteröinyt Lumens Digital Optics Inc. yritys. Tämän tiedoston kopiointi, uudestaan tuottaminen tai välittäminen ei ole sallittu ilman Lumens Digital Optics Inc. yrityksen lisenssiä. Ainoastaan tuotteen ostamisen jälkeinen varmennuskopion tekeminen sallitaan. Tuotekehityksen takaamiseksi, Lumens Digital Optics Inc. yritys pidättää itsellään oikeuden muutoksiin tuotemäärityksissä ilman etukäteisilmoitusta. Tämän tiedoston tiedot voivat muuttua ilman etukäteisilmoitusta. Tämän tuotteen käytön selittämiseksi tai kuvailemiseksi oikein, manuaalissa saatetaan viitata muiden tuotteiden tai yritysten nimiin ilman että tarkoituksena on rikkoa niiden oikeuksia. Takuuilmoitus: Lumens Digital Optics Inc. yritys ei ole vastuussa ilmenneistä teknisistä, editoinnista johtuvista tai muista virheistä, eikä myöskään ota vastuuta tilannekohtaisista tai välillisistä vahingoista, jotka seuraavat tämän tiedoston välittämisestä, käyttämisestä tai tuotteen operoinnista. Suomi - 4
6 Luku 1 Varotoimenpiteet Noudata aina näitä turvaohjeita, kun asennat ja käytät esitysvälinettä: 1. Ä lä pane esitysvälinettä kaltevalle tasolle. 2. Ä lä pane esityvälinettä epävakaalle kärrylle, jalustalle tai pöydälle. 3. Ä lä käytä esitysvälinettä lähellä vettä tai lämpölähdettä. 4. Käytä liitteitä ainoastaan suositusten mukaisesti. 5. Käytä esitysvälineeseen merkityn tyyppistä virtalähdettä. Jos et ole varma saatavilla olevan virtalähteen tyypistä, ota yhteyttä myyjään tai sähköfirmaan. 6. Pane esitysväline paikkaan, josta sen voi helposti kytkeä pois verkkovirrasta. 7. Noudata aina ohessa olevia varotoimia, kun käsittelet pistoketta. Jos et toimi oikein seurauksena saattaa olla sähköisku: Varmista että pistokkeessa ei ole tomua ennenkuin kytket sen virtarasiaan. Varmista että pistoke on kunnolla virtarasiassa. 8. Ä lä ylikuormita virtarasioita, jatkojohtoja tai monipistokerasioita, sillä seurauksena voi olla sähköisku. 9. Ä lä aseta esitysvälinettä siten että sen johdon päälle astutaan koska seurauksena voi olla johdon tai pistokkeen vahingoittuminen. 10. Kytke projektori pois virtarasiasta ennen puhdistusta. Käytä puhdistukseen kosteaa kangaspalaa. Ä lä käytä nestemäisiä tai sumutepuhdisteita. 11. Ä lä tuki reikiä tai aukkoja projektorin kotelossa. Ne suorittavat ilmastoinnin ja estävät laitteen ylikuumenemisen. Ä lä aseta laitetta soffalle, matolle tai muulle pehmeälle pinnalle tai sisäänrakennettuun asennustilaan ellei sinne ole asennettu ilmastointia. 12. Ä lä koskaa työnnä mitään esineitä kotelon reikien läpi. Ä lä salli minkään nesteen läikkyä laitteen päälle. 13. Ellei tässä manuaalissa toisin mainita, älä yritä operoida laitetta itse. Kansien avaaminen tai poistaminen saattaa sinut alttiiksi vaaralliselle jännitteelle ja muille vaaroille. Huolloissa ota yhteyttä valtuutettuun huoltohenkilökuntaan. 14. Irroita esitysväline virtarasiasta ukkosilmalla tai jos et käytä sitä pitkään aikaan. Ä lä jätä laitetta tai kaukosäädintä lämpöä säteilevien laitteiden päälle tai lämmitettyihin kohteisiin kuten autoon jne. 15. Irroita laite virtarasiasta ja ota yhteyttä huoltoluvan omistavaan huoltohenkilökuntaan kun jokin seuraavista asioista tapahtuu: Virtajohto tai virtapistoke vahingoittuu tai vääntyy. Nestettä läikkyy esitysvälineen päälle tai laite joutuu sateeseen tai veteen. <Huomioi>: Vääräntyyppisen patterin asentaminen kaukosäätimeen saattaa hajoittaa sen. Suomi - 5
7 Noudata maasi ohjeita kun hävität käytetyt patterit. Etukäteisturvaohjeita Varoitus: Tulipalon ja sähköshokkivaaran pienentämiseksi vältä laitteen altistamista sateelle tai kosteudelle. Esityslaitteessa on 3-piikkinen verkkovirtapistoke. Tämä on turvapiirre sen varmistamiseksi että pistoke sopii virtalähteeseen. Ä lä yritä mitätöidä tätä ominaisuutta. Jos laitetta ei käytetä pitkään aikaan, irroita se virtarasiasta. DO NOT OPEN Huomioi: Ä lä poista kantta (tai taustaa). Sisällä ei ole käyttäjän vaihdettavissa olevia osia. Ota yhteyttä luvan omistavaan huoltohenkilöön. FCC Varoitus Tämä symboli osoittaa laitteessa mahdollisesti olevan vaarallisen jännitteen, joka saattaa aiheuttaa sähköiskun. Tämä symboli osoittaa että tämän yksikön mukana olevassa käyttöoppaassa on tärkeitä operointi ja huolto-ohjeita. Laite on testattu ja havaittu yhteensopivaksi Luokan A tai B digitaalilaitteiden määritysten kanssa, FCC sääntöjen osan 15 mukaisesti. Nämä rajoitukset on suunniteltu varmistamaan järkevän suojan häiriöllistä säteilyä vastaan asuntoalueella. EN55022 (CE säteily) Varoitus Huomioi SÄ HKÖ ISKUN VAARA Täma laite on tarkoitettu käytettäväksi kaupallisessa, teollisessa tai opetuskäytössä. Sitä ei ole tarkoitettu asutusaluekäyttöön. Laite on A-luokan tuote. Kotiympäristössä se saattaa aiheuttaa radiohäirintää, jolloin käyttäjän tulee tehdä tarvittavat toimenpiteen. Tyyppillinen laitteen käyttö tapahtuu konferenssihuoneessa tai audiotoriossa. Suomi - 6
8 Luku 2 Pakkauksen sisältö PS660 Pikakäyttöopas Jatkoadapteri Imurointikortti Kaukosäädin C-videokaapeli VGA-kaapeli USB-kaapeli Ä änikaapeli Virtajohto Mikroskooppiadapteri Ulkonäkö vaihtelee maan/alueen mukaan Taustavalo (Valinnainen) Pehmustettu kantolaukku (Valinnainen) Suomi - 7
9 Luku 3 Tuotteen kuvaus Linssi 3. Varavalo ja lamppuvarsi 5. Kaukosäätimen aukko 7. SD-korttipaikka 9. Ohjauspaneeli 11. Kaukosensori 2. Kameran varsi 4. Taustavalo 6. DIP-kytkinasetukset 8. Lampputelineen vipu 10. Toimintonäppäinten ohjeet 12. Sisääntulo/ulostulo portti Suomi - 8
10 Luku 4 Asennus ja kytkennät 4.1 Järjestelmädiagrammi Monitori PC PC Kaiutin (Tai kytketään ylimääräiseen vahvistimeen ennen kaiutinta) PC Projektori tai monitori LCD TV PC Televisio \ Suomi - 9
11 4.2 Projektoriin tai monitoriin kytkeminen VGA-kaapeli Virtajohto Projektori tai monitori Virtalähde 4.3 Tietokoneeseen kytkeminen ja Lumensin ohjelmiston käyttö Projektori USB-kaapeli Virtajohto VGA-kaapeli Virtalähde Tietokone Suomi - 10
12 4.4 Interaktiiviseen valkotauluun (IWB) kytkeminen Projektori USB-kaapeli VGA-kaapeli Virtajohto USB-kaapeli Virtalähde Tietokone Ohjaimet ja ohjelmisto voidaan ladata Lumensin nettisivulta. 4.5 Samanaikaiskytkentä projektoriin, kahteen tietokoneeseen ja monitoriin VGA-kaapeli VGA-kaapeli VGA-kaapeli VGA-kaapeli Virtajohto (Oletus) Virtalähde Tietokone (1) Tietokone (2) Projektori Monitori Paina [SOURCE] nappia vaihtaaksesi kuvalähteitä. Suomi - 11
13 4.6 Televisioon kytkeminen DIP-kytkin Jatkoadapteri C-videon kaapeli Virtajohto Virtalähde NTSC: USA, Taiwan, Panama, Filippiinit, Kanada, Chile, Japani, Korea ja Meksiko. PAL: Maat/alueet, joita ei ole listattu yllä. Käynnistä laite uudelleen jotta DIP-kytkimen määritykset tulevat voimaan. <Huomio>: C-Video ja VGA eivät ole tuettuja samanaikaisesti. VGA OUT ei ole tuettu jos C-Video on päällä. 4.7 Kytkeytyminen HDTV:seen. HDMI-kaapeli Virtajohto HDTV Virtalähde Suomi - 12
14 4.8 Tietokoneeseen kytkeminen RS232:n kautta. Jatkoadapteri RS232 kaapeli Virtajohto Virtalähde Tietokone 4.9 Kytkeytyminen äänen sisääntuloon ja ulostuloon Ä änikaapeli Ä änikaapeli Virtajohto Virtalähde Tietokone (1) Tietokone (2) Kaiutin <Muistutus>: Tai kytke laite ylimääräiseen vahvistimeen ennenkuin kytket sen kaiuttimeen Suomi - 13
15 4.10 Sovellusohjelman asentaminen Asennettuasi USB-ohjaimen ja sovellusohjelman, voit käyttää seuraavia toimintoja : PS660:n ohjaus. Kuvien ottaminen ja tallennus. Tekstitä kuva, korosta tärkeitä yksityiskohtia ja tallenna se. Tukeekoko näytön toimintoa. <Huomio>: Lisätietoja löydät Ladibug -ohjelmiston käyttöoppaasta asennusvaiheista ja ohjelman käytö stä. Suomi - 14
16 Luku 5 Aloita käyttö <Huomio>: Kameran/lampun varren/lampun taivutuskulma on rajallinen. Ä lä käännä sitä väkipakolla senjälkeen kun maksimi taivutuskulma on saavutettu. 1. Vedä kamera ja sen varsi ylös. Kameran tulisi osoittaa kohti esitysvälineen keskustaa. 2. Paina ja pidä näyttölaitteen molemmin puolin alhaalla [LAMP RELEASE] ja työnnä pidikkeet eteenpäin, jolloin vedät lampunvarren ylös. 3. Taitetun lampunjalan suuntaaminen kohti esityspintaa nuolen suunnan mukaisesti. 4. Aseta kohde näytölle kameran alle. 5. Kytkeäksesi virran päälle paina [POWER] kaukosäätimestä tai ohjauspaneelista. 6. Saadaksesi parhaan mahdollisen kuvan, paina ohjauspaneelista [AUTO TUNE]. Olet valmis aloittamaan esityksen. 7. Joka kerta kun liikutat kameran päätä, paina [AF] kaukosäätimestä tarkentaaksesi linssin uudelleen. Käyttäessäsi kaukosäädintä kohdista se kohti PS660:n vastaanotintaja paina virtanappia. Kun PS660 on kytketty päälle, ohjauspaneelin LED-valo vilkkuu muutaman kerran ja jää palamaan. Ota yhteyttä välittäjään jos LED-valo ei syty päälle. Suomi - 15
17 Luku 6 DIP-kytkinasetukset <Huomioi>: Sinun tulee käynnistää PS660 uudelleen jotta DIP-kytkinmääritykset tulevat voimaan. 6.1 Projektoriin tai näyttöön kytkeminen SXGA 60 Hz ulostulo (oletusarvot): XGA 60 Hz ulostulo Erityismuoto HDTV 720P 60Hz ulostulo Suomi - 16
18 6.2 TV:seen kytkeminen NTSC: USA, Taiwan, Panama, Filippiinit, Kanada, Chile, Japani ja Meksiko PAL: Maat/alueet joita ei ole listattu ylhäällä <Muistutus> C-video ja VGA ei ole tuettu samanaikaisesti. C-videon ollessa päällä, VGA ei ole tuettuna. Suomi - 17
19 Luku 7 Ohjauspaneeli/kaukosäädin ja asetusvalikko 7.1 Ohjauspaneelin toiminnot ja kaukosäädin <Huomioi>: OSD ei saatavilla C-videotilassa. Seuraavat toiminnot eivät ole saatavilla laitteen paneelissa ja kaukosäätimessä: [Menu] / [Rotate] / [PAN] / [Source] / [Record] / [Capture] / [Delete] / [VGA] / [Slide Show]. <Muistutus> Alla olevat toiminnot on listattu aakkosjärjestyksessä Nimi Toimintojen kuvaus Operaatio,,, Kytkee näyttölaitteen päälle ja pois päältä. Kaukosäädin / Ohjauspaneeli Siirrä ylös, alas, vasemmalle tai oikealle valitaksesi tarvittavan toiminnon. Kaukosäädin / Ohjauspaneeli AF Automaattinen tarkennus Kaukosäädin AUTO TUNE Tarkentaa automaattisesti kuvalle parhaan kirkkauden ja terävyyden. Ohjauspaneeli BRT+/- Manuaalinen kuvan kirkkauden säätö Kaukosäädin / Ohjauspaneeli CAPTURE DELETE Ottaa kuvan SD-kortille (ensisijaisesti) tai sisäiselle muistille. Kuvankaappaus. Poistaa tallennetun kuvan SD-kortilta (ensisijaisesti) tai sisäisestä muistista. Kaukosäädin / Ohjauspaneeli Ohjauspaneeli ENTER Valitse toiminnot. Kaukosäädin / Ohjauspaneeli FREEZE Pysäytä senhetkinen kuva väliaikaisesti ruudulle. Paina uudelleen kuvan palauttamiseksi liikkuvaksi. Kaukosäädin / Ohjauspaneeli LAMP Kytke valot päälle/pois päältä. Ohjauspaneeli MENU Aktivoi asetusvalikkotoiminto/poistu valikosta. Kaukosäädin / Ohjauspaneeli PAN Vaihda osa elävästä kuvasta.panorointi. Kaukosäädin / Ohjauspaneeli Suomi - 18
20 RECORD Paina [Record] kuvien tallentamiseen SD-kortille, paina [Record] uudelleen ja lopeta tallennus. Kaukosäädin / Ohjauspaneeli ROTATE Käännä kuvaa 0 /90 /180 /270 Kaukosäädin / Ohjauspaneeli SLIDE SHOW SOURCE Näytä valokuvat tai videot jotka on tallennettu SD-kortille (ensisijaisesti) tai sisäiselle muistille diakuva tavalla. Vaihda eri signaalilähteiden välillä: 1. Eläviä kuvia (oletus). 2. SD-kortti (esisijainen) tai sisäinen muisti. 3. PC. Kaukosäädin Kaukosäädin / Ohjauspaneeli VGA Vaihda kuvalähde PC 1:stä tai PC 2:sta. Kaukosäädin / Ohjauspaneeli VOL +/- Säädä äänenvoimakkuutta Kaukosäädin ZOOM +/- Suurenna tai pienennä kuvan kokoa. Kaukosäädin / Ohjauspaneeli Suomi - 19
21 7.2 Valikon asetus <Muistutus>: Paina [Menu] kaukosäätimestä tai ohjauspaneelista siirtyäksesi asetusvalikkoon. Korostetut alleviivatut arvot oheisessa taulukossa ovat vakioarvoja. 1. tason pääosiot 2. tason alaosiot 3. tason säätöarvot Toimintojen kuvaus Auto Tune Syötä Säätää kuvan optimaaliseksi. Tarken. (Focus) Moodi(Tapa) (Mode) 0~Maksimi Normaali/Diakuva/ Filmi/Mikroskooppi nuolinäppäintä kohteen polttovälin säätämiseen. nuolinäppäintä valitaksesi kuvan tilan. Kuva/Teksti (Photo/Text) Kuva/Teksti/Harmaa nuolinäppäintä valitaksesi kuvan tilan. Display Storage PBP (Kuva kuvassa) Hämärätila (Night Vision) Digitaalisuurennus (Digital Zoom) Lamppu(Valo) (Lamp) Dia-esitys (Slide Show) Dian esitystapa. (Slide Show Effect) Viive (Delay) Kuvan laatu (Image Quality) Syötä Päällä/Pois päältä Päällä/Pois päältä Kytke pois/lampun varsi/taustavalon paneeli Valitse 1. Pois päältä 2. Kaihdin 3. Oikea 4. Alas 5. Vaaka 6. Pysty 1. 0,5 sek 2. 1 sek 3. 3 sek 4. 5 sek sek 6. Manuaali 1. Korkea 2. Keskitaso 3. Matala Paina [Enter] aktivoidaksesi heti valokuvavertailutilan. nuolinäppäintä tehdäksesi valinta. Hämärätilasopii hämärään ympäristöön. nuolinäppäintä kytkeäksesi digitaalisen suurennuksen päälle/pois päältä. nuolinäppäintä kytkeäksesi valon päälle/pois päältä Paina [Enter] (Valitse) näyttääksesi valokuvia tai videoita, jotka olet tallentanut SD-kortille (ensisijaisesti) tai sisäiseen muistiin. nuolinäppäintä valitaksesi kuvan vaihtotilan. nuolinäppäintä valitaksesi viiveajan. Valitse manuaalitila vaihtaaksesi kuvia manuaalisesti. nuolinäppäintä valitaksesi kuvan laadun kuvaotoksille ja tallenetuille videoille. Suomi - 20
22 Setting Kopioi SD:lle (Copy To SD) Poist kaikki (Delete All) Alusta Media (Format) Kuvan kaappaus (Capture) Kaappaus aika (Capture Time) Kaappausväli (Capture Interval) USB-siirto (USB Transfer) AE Valonsäätö AWB Valkotasapaino Projektorin tyyppi (Projector Type) Ä änenvoimakkuus (Volume) Valitse Kyllä/Ei Kyllä/Ei 1. Yksin 2. Jatkuva 3. Poista 1. 1 t 2. 2 t 3. 4 t 4. 8 t t 1. 5 sek sek sek 4. 1 min min min. 1. Kamera 2. Tallennuslaite Päällä/Pois päältä Valitse DLP/LCD 0~Maksimi Paina [Enter] kopioidaksesi heti tiedot näyttölaitteelta SD-kortille. nuolinäppäintä valinnan tekemiseen, ja paina sitten [Enter] vahvistaaksesi kuvien poistaminen. Poistaa SD-kortille (ensisijaisesti) tai sisäiseen muistiin tallennetut kuvat. nuolinäppäintä valinnan tekemiseen, ja paina sitten [Enter] alustaaksesi SD-kortille (ensisijaisesti) tai sisäiseen muistiin tallennetut tiedot. nuolinäppäintä valitaksesi videon kuvaotostilan. (Yksinkert./jatkuva/toimimaton) nuolinäppäintä asettaaksesi otosajan. <Huomioi> Toimii ainoastaan kun kuvaotostila on asetettu [continuous]. nuolinäppäintä asettaaksesi kuvaotosten välisen ajan. <Huomioi> Toimii ainoastaan kun kuvaotostila on asetettu [continuous]. nuolinäppäintä valitaksesi USB-siirtotilan. 1. Kamera: kytke PS660 esittämään elävää kuvaa. 2. Tallennuslaite: kytketään SD-korttiin (ensisijaisesti) tai sisäiseen muistiin. Huolimatta ulkoisesta ympäristöstä, laite säätää kirkkauden optimaaliseksi. nuolinäppäintä valitaksesi. Riippumatta ulkovalosta tai väristä, laite säätää värin optimitilalle; Paina [Enter] aktivoidaksesi. nuolinäppäintä kytkeäksesi päälle/pois päältä kohinanpoiston. nuolinäppäintä säätääksesi äänen voimakkuutta. Suomi - 21
23 Advanced VGA Passthrough Kieli (Language) Ulostulomuoto (Output Mode) Lukitse (Lock Down) Aut. tyhjennys (Auto Erase) Perusasetus (Preset Load) Aset.tallennus (Preset Save) Tehdasasetukset (Factory Reset) VGA IN / VGA Out 1. English 2. 繁 體 中 文 3. Deutsch 4. Français 5. Español 6. Русский 7. Nederlands 8. Suomi 9. Polski 1. SXGA 2. XGA 3. UXGA P P Päällä/Pois päältä Päällä/Pois päältä Kyllä/Ei Kyllä/Ei Kyllä/Ei 1. nuolinäppäintä valitaksesi VGA-läpisuodatus kuvan esittämiseksi. 2. VGA IN: Paina [VGA] näppäintä valitaksesi joko VGA IN(1) tai VGA IN(2) monitorin kuvan ulostulolle. 3. VGA Out: VGA Out (Ulos) kuvan ulostulo on sama kuin vastaava projektorilla. Englanti Perinteinen kiina Saksa Ranska Espanja Venäjä Hollanti Suomi Puola nuolinäppäintä kielivalinnoissa valitaksesi haluamasi kielen. Perustuen eri DIP-kytkinasetuksiin, ulostulomuodot ovat erilaiset. nuolinäppäintä kytkeäksesi kellotoiminnon päälle/pois päältä Voit asettaa salanan kun [On] on valittu. nuolinäppäintä kun kytke automaattisen tyhjennystoiminnon päälle tai pois päältä. Kun [On] on valittuna, tallennetut kuvat tuhotaan automaattisesti järjestelmän kytkeydyttyä pois päältä. Lue senhetkisen kuvatilan arvo. Käytä vasenta ja oikeaa nuolinäppäintä valitaksesi ja paina sitten [Enter] vahvistaaksesi valintasi. Tallenna senhetkinen kuvatilan arvo. nuolinäppäintä valitaksesi, jonka jälkeen paina [Enter] vahvistaaksesi valintasi. nuolinäppäintä valitsemiseen, jonka jälkeen paina heti [Enter] aktivoidaksesi tehdasasetukset. Suomi - 22
24 Luku 8 Päätoimintojen kuvaukset 8.1 Haluan vaihtaa kuvalähteitä Kuvalähteen oletusarvo on Elävä kuva. Paina [SOURCE] kaukosäätimestä tai ohjauspaneelista vaihtaaksesi asetuksia ja PS660 kytkeytyy vuoronperään kolmelle seuraavalle tilalle: 1. Eläviä kuvia (oletus). 2. SD-kortti (esisijainen) tai sisäinen muisti. 3. PC. 8.2 Haluan vaihtaa kuvalähteen PC 1/PC 2:sta Kun käytät kaukosäädintä tai ohjauspaneelia: 1. Paina [VGA] vaihtaaksesi kuvalähteen PC 1:stä tai PC 2:sta. <Muistutus> Lisätietoja löytyy PS660 pikaoppaasta Luku 3. Liitettävät laitteet PC:hen kytkeminen 8.3 Haluan tekstistä selvemmän ja kuvista värikkäämpiä [PHOTO/TEXT] oletusarvo on valokuva. Käytä kaukosäädintä tai ohjauspaneelia vaihtaaksesi asetukset. [Photo] (oletus): valokuvien tai tekstin ja valokuvien katseluun. Kuvista tulee värikkäämpiä. [Text]: tekstikansioiden katseluun ja tekstistä tulee selvempää. [Gray]: mustavalkovalokuvien katseluun ja harmaan värin skaalaerot selvemmät. 1. Paina [MENU] siirtyäksesi asetusvalikkoon. 2. Paina [ ] tai [ ] valitaksesi [Display]. 3. Paina [ ] valitaksesi [Photo/Text]. 4. Paina [ ] tai [ ] valitaksesi [Photo/Text/Grey] (Lisätietoja löydät edellisestä osiosta tehdäksesi sopivimman valinnan). 5. Paina [MENU] poistuaksesi. Suomi - 23
25 8.4 Haluaisin zoomata kuvia suuremmaksi/ pienemmäksi 1. Paina [ZOOM +] kaukosäätimestä tai ohjauspaneelista suurentaaksesi kuvan. 2. Paina [ZOOM -] kaukosäätimestä tai ohjauspaneelista pienentääksesi kuvan. 8.5 Haluan käyttää automaattista tarkennusta 1. Paina [AF] kaukosäätimestä. 8.6 Haluan säätää kirkkautta 1. Käytä kaukosäädintä tai ohjauspaneelia ja paina [BRT +] lisätäksesi kirkkautta. 2. Käytä kaukosäädintä tai ohjauspaneelia ja paina [BRT -] pienentääksesi kirkkautta. 8.7 Haluan kytkeä valon päälle/pois päältä Valon oletusarvo on PÄ Ä LLÄ. Käyttäessäsi kaukosäädintä: 1. Paina [Menu] siirtyäksesi asetusvalikkoon. 2. Paina [ ] tai [ ] siirtyäksesi [Display] valikkoon. 3. Paina [ ] tai [ ] siirtyäksesi [Lamp]. 4. Paina [ ] tai [ ] valitaksesi [Arm lamp/backlight board/off]. 5. Paina [MENU] poistuaksesi. Valon oletusarvo on PÄ Ä LLÄ. Käyttäessäsi ohjauspaneelista: 1. Paina [LAMP] kun vaihdat PÄ Ä LLE/POIS PÄ Ä LTÄ 8.8 Haluaisin automaattisesti säätää kuvalle parhaan kirkkauden ja tarkkuuden Ohjauspaneeli: 1. Paina [Auto Tune] ohjauspaneelista. Kaukosäädin: 1. Paina [Menu] siirtyäksesi asetusvalikkoon. 2. Paina [ ] tai [ ] siirtyäksesi [Display] valikkoon. 3. Paina [ ] siirtyäksesi [Auto Adjust]. 4. Paina [ENTER] aktivoidaksesi. 5. Paina [MENU] poistuaksesi. Suomi - 24
26 8.9 Haluan tehdä kuvakaappauksia Kuvakaappausten laadun asetus 1. Paina [MENU] kaukosäätimestä tai ohjauspaneelista siirtyäksesi asetusvalikkoon. 2. Paina [ ] tai [ ] siirtyäksesi [Storage] valikkoon. 3. Paina [ ] löytääksesi [Image Quality]. 4. Paina [ ] tai [ ] valitaksesi yhden seuraavista [High/Medium/Low]. 5. Paina [Menu] poistuaksesi Jatkuvan kuvakaappauksen asetus 1. Paina [MENU] kaukosäätimestä tai ohjauspaneelista siirtyäksesi asetusvalikkoon. 2. Paina [ ] tai [ ] siirtyäksesi [Setting] valikkoon. 3. Paina [ ] löytääksesi [Capture]. 4. Paina [ ] tai [ ] valitaksesi [continuous]. 5. Paina [ ] löytääksesi [Capture Time]; Paina [ ] tai [ ] valitaksesi aika-asetukset. 6. Paina [ ] löytääksesi [Capture Interval]; Paina [ ] tai [ ] valitaksesi aika-asetukset. 7. Paina [Menu] poistuaksesi Kuvien ottaminen ja tallennus 1. Paina [CAPTURE] kaukosäätimestä tai ohjauspaneelista. <Muistutus> Jos kuvakaappaustila on asetettu [continuous], paina [CAPTURE] ottaaksesi jatkuvasti kuvia, paina [CAPTURE] uudelleen poistuaksesi tilasta Haluan katsella otettuja kuvia 1. Paina [SOURCE] kaukosäätimestä tai ohjauspaneelista näyttääksesi kaikkien kuvaotosten pikkukuvat. 2. Paina [ ] tai [ ] tai [ ] tai [ ] valitaksesi pikkukuvan jota haluat katsella. 3. Paina [ENTER] kuvan kokoruudun esittämiseksi. 4. Paina [ ] tai [ ] siirtyäksesi edelliseen/seuraavaan kuvaan. 5. Paina [SOURCE] poistuaksesi. Suomi - 25
27 8.11 Haluan poistaa kuvaotokset 1. Paina [SOURCE] ohjauspaneelista. 2. Paina [ ] tai [ ] tai [ ] tai [ ] valitaksesi pikkukuvan jonka haluat poistaa. 3. Painamalla [DELETE] avaat [Delete File] ikkunan. 4. Paina [ ] tai [ ] valitaksesi [Yes] (Oletusarvo on Ei). 5. Paina [ENTER] poistaaksesi valitun kuvan.. 6. Paina [SOURCE] poistuaksesi Haluan automaattisesti poistaa kuvaotokset kun laite kytkeytyy pois päältä (Autom. tyhjennys) 1. Paina [MENU] kaukosäätimestä tai ohjauspaneelista siirtyäksesi asetusvalikkoon. 2. Paina [ ] tai [ ] siirtyäksesi [Advanced] valikkoon. 3. Paina [ ] tai [ ] siirtyäksesi [Auto Erase]. 4. Paina [ ] tai [ ] valitaksesi [ON]. 5. Paina [MENU] poistuaksesi. 6. Poistaa automaattisesti kaikki kuvaotokset kun laite kytketään pois päältä Haluan äänittää videoita (Ä änitä) Kuvalaadun asetus 1. Paina [MENU] kaukosäätimestä tai ohjauspaneelista siirtyäksesi asetusvalikkoon. 2. Paina [ ] tai [ ] siirtyäksesi [Storage] valikkoon. 3. Paina [ ] löytääksesi [Image Quality]. 4. Paina [ ] tai [ ] valitaksesi yhden seuraavista [High/Medium/Low]. 5. Paina [MENU] poistuaksesi Liikkuvien kuvien tallennus 1. Syötä SD-kortti ja paina [RECORD] kaukosäätimestä tai ohjauspaneelista aloittaaksesi kuvien videoäänityksen. 2. Paina [RECORD] uudelleen äänityksen lopettamiseksi. <Muistutus> Tallentaa ääniä ohjauspaneelin sisään rakennetun mikrofonin kautta. Suomi - 26
28 Kuvan esittäminen 1. Paina [SOURCE] kaukosäätimestä tai ohjauspaneelista näyttääksesi kaikkien tallennettujen videoiden pikkukuvat. 2. Paina [ ] tai [ ] tai [ ] tai [ ] valitaksesi thumbnail-kuvan jota haluat katsella. 3. Paina [ENTER] kokonäytön esitykselle. 4. Paina [ ] tai [ ] siirtyäksesi edelliseen/seuraavaan videoon. 5. Paina [SOURCE] poistuaksesi. <Huomioi> Ainoastaan tallennetut MOV-tiedostot voidaan esittää ja elävän äänen ulostulo ei ole mahdollinen; lisävahvistin voidaan liittää PUHELIN-porttiin Haluan vaihtaa osan elävästä kuvasta (PANOROINTI) Kun käytät kaukosäädintä tai ohjauspaneelia: 1. Paina [PAN] siirtyäksesi kuvan panorointitilaan. 2. Paina [ ] tai [ ] tai [ ] tai [ ] siirtääksesi ja katsellaksesi osaksi suurennettua kuvaa. 3. Paina [PAN] poistuaksesi osaksi suurennetusta kuvatilasta Haluan esittää dioja (Dia-esitys) Dia-esitys ominaisuuden asetus: 1. Paina [MENU] kaukosäätimestä tai ohjauspaneelista siirtyäksesi asetusvalikkoon. 2. Paina [ ] tai [ ] siirtyäksesi [Storage] valikkoon. 3. Paina [ ] löytääksesi [Slide Show Effect]. 4. Paina [ ] tai [ ] valitaksesi kuvan tila väliltä [Off / Shutter / Right / Down / Side / Open]. 5. Paina [MENU] poistuaksesi Vaihtonopeuden asetus 1. Paina [MENU] kaukosäätimestä tai ohjauspaneelista siirtyäksesi asetusvalikkoon. 2. Paina [ ] tai [ ] siirtyäksesi [Storage] valikkoon. 3. Paina [ ] löytääksesi [Delay]. 4. Paina [ ] tai [ ] valitaksesi kuvan tila väliltä [0,5 Sec / 1 Sec / 3 Sec / 5 Suomi - 27
29 Sec / 10 Sec / Manual]. 5. Paina [MENU] poistuaksesi Dia-esityksen aktivointi/pysäytys <Huomioi> Yli 8 MB:n kokoisia kuvia ei voida esittää. Esityksen aikana [Rotate] toiminto voidaa aktivoida kuvan kääntämiseksi. Kaukosäädin: 1. Paina [SLIDE SHOW] aloittaaksesi esitys. 2. Paina [SLIDE SHOW] uudelleen pysäyttääksesi esitys. Ohjauspaneeli 1. Paina [MENU] siirtyäksesi asetusvalikkoon. 2. Paina [ ] tai [ ] siirtyäksesi [Storage] valikkoon. 3. Paina [ ] löytääksesi [Slide Show] 4. Paina [ENTER] aktivoidaksesi. 5. Lopeta esitys toistamalla askeleet Haluan verrata kuvia (Vertaa eläviä kuvia kuvaotoksiin) (PBP, Kuva kuvassa) Tämä toiminto vertaa ja asettaa vastakkain elävän kuvan ja kuvaotoksen. C1 C2 C3 C4 C5 C6 C7 Kuvaotos Elävä kuva Kun käytät kaukosäädintä tai ohjauspaneelia 1. Paina [MENU] siirtyäksesi asetusvalikkoon. 2. Paina [ ] tai [ ] siirtyäksesi [Display] valikkoon. 3. Paina [ ] siirtyäksesi [PBP]. 4. Paina [ENTER] siirtyäksesi PBP (kuva kuvassa) valokuvavalinnan ruudulle. 5. Paina [ ] tai [ ] tai [ ] tai [ ] valitaksesi tiedostot joita haluat verrata keskenään. Suomi - 28
30 6. Paina [ENTER] aktivoidaksesi kuvavertailun. 7. Paina [ ] tai [ ] siirtääksesi kuvia (ainoastaan kuvaotokset) vasemmalle/oikealle. 8. Paina [Menu] palataksesi pikkukuviin. 9. Paina [SOURCE] poistuaksesi Haluan palauttaa laitteen tehdasasetuksille (Tehdasasetus) 1. Paina [MENU] kaukosäätimestä tai ohjauspaneelista siirtyäksesi asetusvalikkoon. 2. Paina [ ] tai [ ] siirtyäksesi [Advanced] valikkoon. 3. Paina [ ] siirtyäksesi [Factory Reset]. 4. Paina [ ] tai [ ] valitaksesi [Yes]. 5. Paina [ENTER] aktivoidaksesi Haluan pienentää kohinaa (Projektorin tyyppi) Tämä toiminto mahdollistaa näyttölaitteen automaattisesti poistavan kuvakohinan. Kohina on ilmeistä varsinkin kun näyttölaite on kytketty DLP-projektoriin. Voit parantaa kuvalaatua tällä toiminnolla. 1. Paina [MENU] kaukosäätimestä tai ohjauspaneelista siirtyäksesi asetusvalikkoon. 2. Paina [ ] tai [ ] siirtyäksesi [Setting] valikkoon. 3. Paina [ ] siirtyäksesi [Projector Type]. 4. Paina [ ] tai [ ] valitaksesi [DLP/LCD]. 5. Paina [Menu] poistuaksesi. Suomi - 29
31 8.19 Haluan asettaa/vaihtaa salasanan (Lukitus päälle) Salasanan asetus 1. Paina [MENU] ohjauspaneelista siirtyäksesi valikon asetuksiin. 2. Paina [ ] tai [ ] siirtyäksesi [Advanced] valikkoon. 3. Paina [ ] siirtyäksesi [Lock Down]. 4. Paina [ ] tai [ ] valitaksesi [On]. 5. Ruutu tulee esiin kuten näkyy alhaalta: Key in Password * * 6. Syötä salasana Paina ohjauspaneelin näppäimiä. Kaikkia näppäimiä voidaan käyttää salasanan osana paitsi [POWER] ja [ENTER] näppäimiä. Kirjainmerkkien maksimi on 2. Voit esimerkiksi painaa [SOURCE] + [MENU] salasanana. <Muistutus> Näytössä näkyy * kun syötät salasanan. Varmista että muistat näppäinten syöttöjärjestyksen. 7. Suoritettuasi salasanansyötön paina [ENTER]. 8. Varmistusnäyttö tulee esiin kuten alla. Syötä salasana uudelleen. Confirm password 9. Suoritettuasi salasanansyötön paina [ENTER] Jos olet syöttänyt salasanan oikein, asennus on valmista. Jos salasana on väärä, virheviesti tulee näkyviin jolloin sinun tulee noudattaa näytön ohjeita Salasanan vaihto 1. Paina [MENU] ohjauspaneelista siirtyäksesi valikon asetuksiin. 2. Paina [ ] tai [ ] siirtyäksesi [Advanced] valikkoon. 3. Paina [ ] siirtyäksesi [Lock Down]. 4. Paina [ ] tai [ ] valitaksesi [Off] ja lopeta salasanan asetustoiminto. 5. Paina [ ] tai [ ] valitaksesi [On] valitaksesi [On] ja aktivoi salasanan asetustoiminto. Noudata toimintaohjeita 5-8, jotka löytyvät PS660 käyttöoppaan luvusta 8, Päätoimintojen kuvauksia 8.19,1 Salasanan asetus. Suomi - 30
32 8.20 SD-kortin käyttö Poista tallennuksen estotoiminto (SD-lukitus) Jos SD-kortin tallennuksen estotoiminto on päällä, et voi käyttää Kuvankaappaus-toimintoa, vaikkakin pystyt yhä lukemaan tiedostoja. Säädä SD-kortin lukitusta ja palauta tallennuksen estotoiminto SD-kortin asennus paikoilleen Näyttö esittää [Copy to SD card] ja kysyy, haluatko kopioida PS660:een tallennetut tiedostot SD-kortille. Paina [ ] tai [ ] ohjauspaneelista valitaksesi. Copy to SD Card YES NO Näyttö ilmestyy seuraavanlaisena heti syötettyäsi sisään alustamattoman SD-kortin: Format SD Card YES NO Paina [ ] tai [ ] ohjauspaneelista valitaksesi. <Huomioi> Alustaminen tuhoaa kaikki aiemmin SD-kortille tallennetut tiedot SD-kortin poistaminen <Huomioi> Kytke virta pois päältä ennenkuin poistat SD-kortin jottet vioittaisi sitä Haluan säätää äänenvoimakkuutta Kaukosäädin: 1. Paina [VOL+ / VOL-] säätääksesi ääntä. Suomi - 31
33 Ohjauspaneeli: 1. Paina [MENU] ohjauspaneelista siirtyäksesi valikon asetuksiin. 2. Paina [ ] tai [ ] siirtyäksesi [Setting] valikkoon. 3. Paina [ ] siirtyäksesi [Volume]. 4. Paina [ ] tai [ ] säätääksesi ääntä. 5. Paina [MENU] poistuaksesi Haluan säätää projektoria Ohjauspaneeli: 1. Paina [MENU] ja [Auto Tune] kytkeäksesi virran PÄ Ä LLE. 2. Paina [MENU] ja [Auto Tune] kytkeäksesi virran POIS PÄ Ä LTÄ Tietokoneeseen liittyviä toimintoja Varmista että USB-kaapeli on kytkettynä ja ajurit ovat asennettuna ennenkuin käytät tietokoneeseen liittyviä toimintoja. Katso lisätietoja PS660 käyttöoppaan luvusta 4, Asennus ja kytkennät 4.3 Tietokoneeseen kytkeminen ja Lumensin ohjelmiston käyttö ja 4.10 Sovellusohjelman asentaminen Haluan lisätä MS-Paintiin kuvan 1. Klikkaa [File/From Scanner or Camera] MS-Paint joka näkyy alapuolella vasemmalla kuvana. 2. Klikkaus [Get Picture] ottaa elävästä kuvasta valokuvia ja siirtää käytetyt tiedostot kuten oikeasta yläkuvasta käy ilmi. Suomi - 32
34 Haluan lisätä valokuvan MS-Wordiin <Muistutus>: Käyttäessäsi Windows Office 2003 tai myöhempää versiota, käytä OneNote-toimintoa. 1. Klikkaa [Insert / Image / From Scanner or Camera] MS-Wordiin. 2. Valitse [Visual Presenter V2] ja klikkaa [Custom Insert]. 3. Klikkaa [Get Picture]. Ottaa elävästä kuvasta valokuvan Haluan muuttaa PS660:n asetusta ja ottaa senjälkeen valokuvan MS-Wordiin <Muistutus>: Käyttäessäsi Windows Office 2003 tai myöhempää versiota, käytä OneNote-toimintoa. 1. Klikkaa [Insert / Image / From Scanner or Camera] MS-Wordiin. Suomi - 33

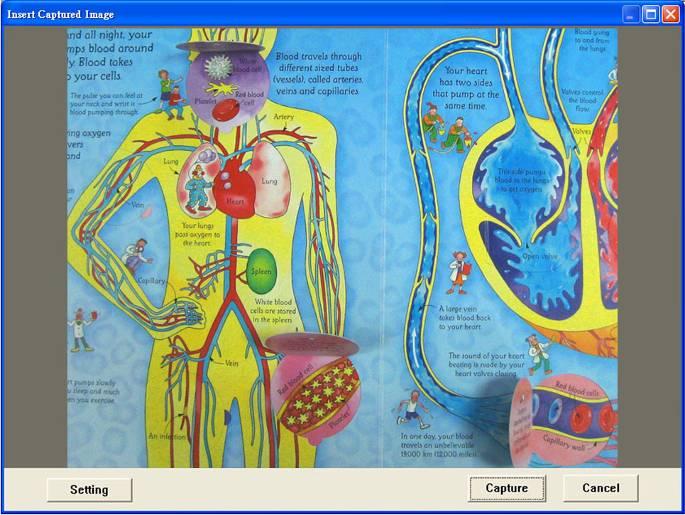

35 2. Valitse [Visual Presenter V2 TWAIN] ja klikkaa [Custom Insert]. 3. Näyttöön tulee ikkuna elävästä kuvasta (katso alhaalta): 4. Paina [Setting] PS660 hallinta kamera-asetusten kautta. Operointi tapahtuu samoin kuin PS660:n kaukosäätimen ja ohjauspaneelin kanssa. Lisätietoja PS660 Käyttöopas Luku 7 Ohjauspaneeli/Kaukosäädin ja Asetusvalikko. 5. Paina [Capture] ottaaksesi kuvia MS-Wordiin. Suomi - 34

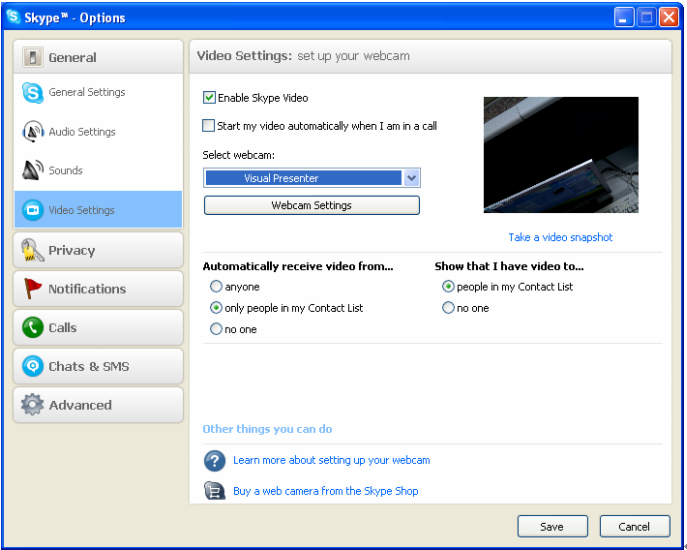

36 6. Paina [Cancel] poistuaksesi Haluan asettaa PS660:n webbikameraksi Skypeen PS660:tä voidaan käyttää webbikamerana telekonferenssiohjelmissa kuten Skype ja MSN. Oheiset ohjeet käyttävät Skype:ä malliesimerkkinä. 1. Avaa Skype ja syötä [Tools] > [Options]. 2. Valitse [Video Settings] > [webcam] > [Visual Presenter V2] ja merkitse Aloita minun video automaattisesti kun olen soittotilassa, kuten alhaalla. 3. Soita yhteydellesi. Molemmien osapuolten ollessa mukana, Skype näyttää videoruudun. Suomi - 35
37 Haluan asettaa PS660:n PC kameraksi 1. Paina [MENU] kaukosäätimestä tai ohjauspaneelin siirtyäksesi valikon asetuksiin. 2. Paina [ ] tai [ ] siirtyäksesi [Setting] valikkoon. 3. Paina [ ] löytääksesi [USB Transfer]. 4. Paina [ ] tai [ ] valitaksesi [Camera]. 5. Ikkuna tulee näkyviin ja siinä näkyy [Visual Presenter V2] kuten alhaalta näkyy. 6. Klikkaa [Visual Presenter V2] Haluan asettaa PS660:n siirrettäväksi levykkeeksi 1. Paina [MENU] kaukosäätimestä tai ohjauspaneelin siirtyäksesi valikon asetuksiin. 2. Paina [ ] tai [ ] siirtyäksesi [Setting] valikkoon. 3. Paina [ ] löytääksesi [USB Transfer]. 4. Paina [ ] tai [ ] valitaksesi [Storage device]. 5. Paina [MENU] poistuaksesi. 6. [Removable Disc] tulee esiin. <Muistutus> Siirrettävä levyke valitsee SD-kortin jos SD-kortti on pantu sisälle, jos sitä ei ole sisällä, sisäinen muisti toimii Siirrettävänä levykkeenä Suomi - 36
38 <Huomioi> Näin tekemällä poistat [Capture] toiminnon. Suositellaan että palaat [Camera] tilaan tämän toiminnon jälkeen. Noudata seuraavia ohjeita. 1. Paina [MENU] kaukosäätimestä tai ohjauspaneelin siirtyäksesi valikon asetuksiin. 2. Paina [ ] tai [ ] siirtyäksesi [Setting] valikkoon. 3. Paina [ ] löytääksesi [USB Transfer]. 4. Paina [ ] tai [ ] valitaksesi [Camera]. 5. Paina [Menu] poistuaksesi Haluan siirtyä Interaktiiviseen valkotauluun Halutessasi siirtyä interaktiiviseen valkotauluun, mene SD-kortille tai Lumensin internetsivuille ( ja lataa käyttöopas tietylle tuotemerkille. Suomi - 37
39 Luku 9 Kytkeminen mikroskooppiin 1 Liitä mikroskoopin adapteri mikroskooppiin. <Huomioi> Valitse sopiva mikroskooppiadapteri. Mikroskooppien adapterivälineet soveltuvat seuraaville kokoluokille: Ø 28mm, Ø 31mm, Ø 33mm ja Ø 34mm. 2 PS660:n linssi kytketään mikroskooppiadapteriin. Jos silmänläpimitta on Ø 33mm tai Ø 34mm, tarvitaan ainoastaan yksi Lumens mikroskooppiadapteri. Jos silmänlapimitta on Ø 28mm tai Ø 31 mm, tarvitset kahta mikroskooppiadapteria. (1. Lumens mikroskooppiadapteri. 2. Mikroskooppiadapteri on sopiva silmäkoolle 28 mm tai 31 mm). 3 Valitse [Microscope] 3.1. Kun käytät kaukosäädintä tai ohjauspaneelia Paina [MENU] siirtyäksesi asetusvalikkoon Paina [ ] tai [ ] siirtyäksesi [Display] Paina [ ] valitaksesi [Mode] Paina [ ] tai [ ] siirtyäksesi [Microscope]. 4 Kun kuva on epäselvä 4.1. Säädä mikroskoopin tarkennusta Paina kaukosäädintä [AF] nappia aktivoidaksesi autom. tarkennuksen. 5 Digitaalizoom 5.1. Paina [MENU] kaukosäätimestä tai ohjauspaneelista siirtyäksesi asetusvalikkoon Paina [ ] tai [ ] siirtyäksesi [Display]. Suomi - 38
40 5.3. Paina [ ] valitaksesi [Digital Zoom] Paina [ ] tai [ ] valitaksesi [On] Paina [Zoom +] / [Zoom - ] <Huomioi> Palauta mikroskooppitila käytön jälkeen normaalitilaan, muutoin et voi käyttää zoom lähelle/kauas toimintoa. 1. Paina [MENU] kaukosäätimestä tai ohjauspaneelista siirtyäksesi asetusvalikkoon. 2. Paina [ ] tai [ ] siirtyäksesi [Display]. 3. Paina [ ] valitaksesi [Mode]. 4. Paina [ ] tai [ ] siirtyäksesi [Normal]. Suomi - 39
41 Luku 10 Laitteen pakkaus 1. Pane kaukosäädin laitteen vasempaan reikään. 2. Pyöritä ja aseta lampunvarret molemmin puolin. 3. Vedä lampunvarret takaisin kiinnikkeihinsä. 4. Taita lampunvartta sisäänpäin ja säädä linssit lavan suuntaisesti. 5. Taivuta laite lopuksi kuvan mukaisesti kokoon. Suomi - 40
42 Luku 11 Ongelmien korjaus Tässä luvussa kuvaillaan mahdollisia ongelmia, joihin saatat törmätä PS660:n käytössä. Jos sinulla on kysymyksiä, katso oheisia lukuja ja noudata ohjeita. Jos ongelma ei ratkea, ota yhteyttä myyjään tai palvelukeskukseen. No. Ongelmia Ratkaisuehdotuksia 1 Kytke uudelleen Varmista että johto on kytketty päälle päälle mutta ei virtaa 2 PS660 ei näytä kuvaa 1. Tarkista virta. 2. Tarkista kytkentä. Katso PS660 käyttöoppaasta luvusta 4, Asennus ja kytkennät 3. Tarkista [Source], Katso PS660 Käyttöoppaan luvusta 8, Päätoimintojen kuvauksia 8.1, Haluan vaihtaa kuvalähdettä. 4. Tarkista projektorilähteen asetukset. Sopivistaprojektorin syöttövalinnoista, katso tietoja projektorin käyttöoppaasta. 5. Tarkista että DIP-kytkin on asennettu oikein. Katso tietoja PS660 Käyttöoppaasta luvusta 6, DIP-kytkimen asetukset. 3 Tarkennus ei toimi Dokumentti on luultavasti liian lähellä. Paina [Zoom -] kaukosäätimestä tai ohjauspaneelista. Tai vedä dokumenttia kauemmaksi linsseistä ja paina sitten [AF]. 4 Kuva on keskeneräinen Tarkista projektorin autom.kuvan asetukset. Katso käyttöoppaasta tietoja projektorista. 5 Unohdit käynnistyssalasanan Ota yhteyttä myyjään tai huoltokeskukseen. 6 Esitysväline V2, Ladibug -jono tai muu sovellus ei voi olla käytössä samanaikaisesti Esitysväline V2, Ladibug -jono tai muu sovellus ei voi olla käytössä samanaikaisesti. Ainoastaan yksi sovellus kerrallaan voi olla käytössä. Sulje senhetkinen sovellus ja suorita senjälkeen seuraava sovellus. Suomi - 41
