1 Ladibug TM Document Camera kuvaohjelman Manuaali

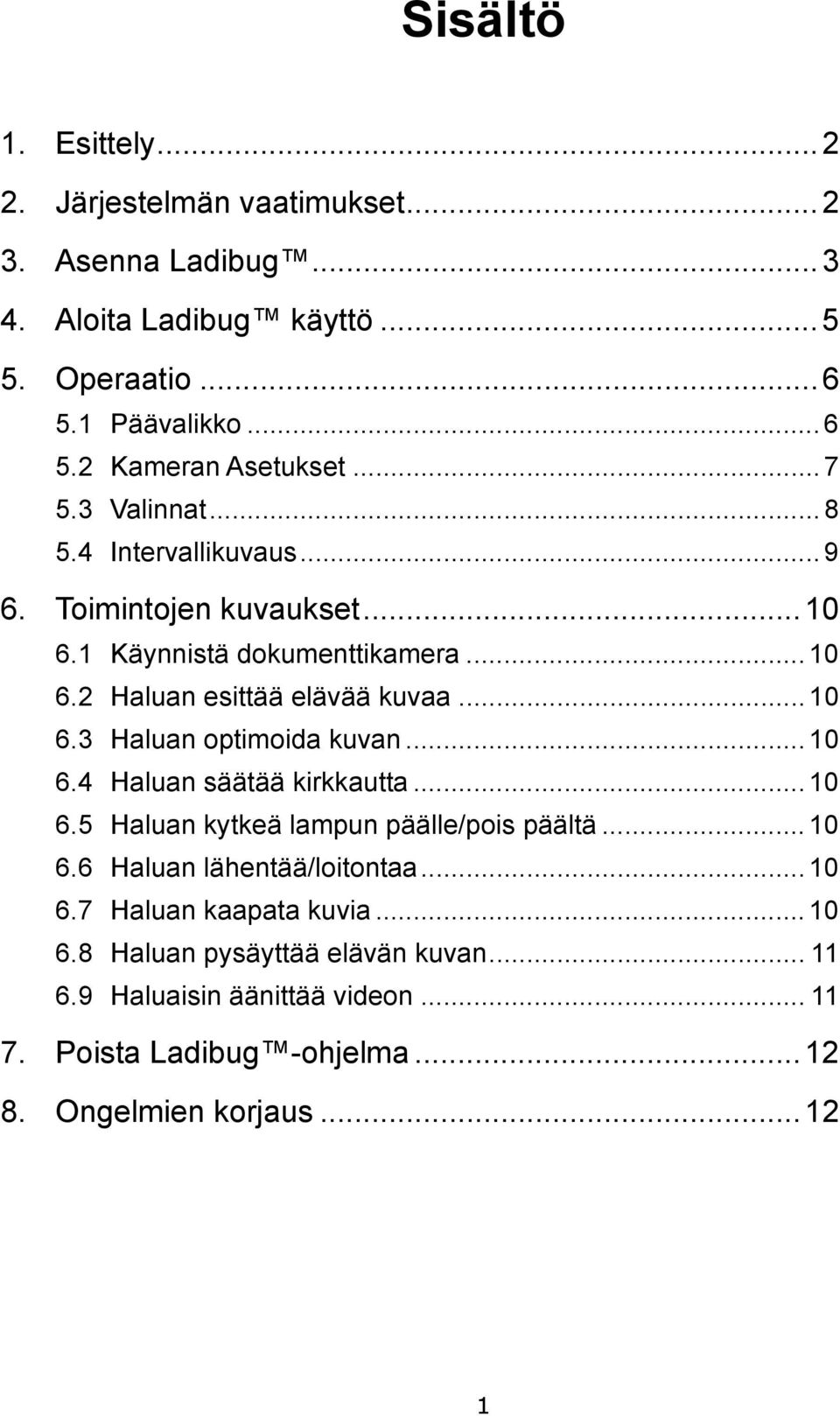

2 Sisältö 1. Esittely Järjestelmän vaatimukset Asenna Ladibug Aloita Ladibug käyttö Operaatio Päävalikko Kameran Asetukset Valinnat Intervallikuvaus Toimintojen kuvaukset Käynnistä dokumenttikamera Haluan esittää elävää kuvaa Haluan optimoida kuvan Haluan säätää kirkkautta Haluan kytkeä lampun päälle/pois päältä Haluan lähentää/loitontaa Haluan kaapata kuvia Haluan pysäyttää elävän kuvan Haluaisin äänittää videon Poista Ladibug -ohjelma Ongelmien korjaus

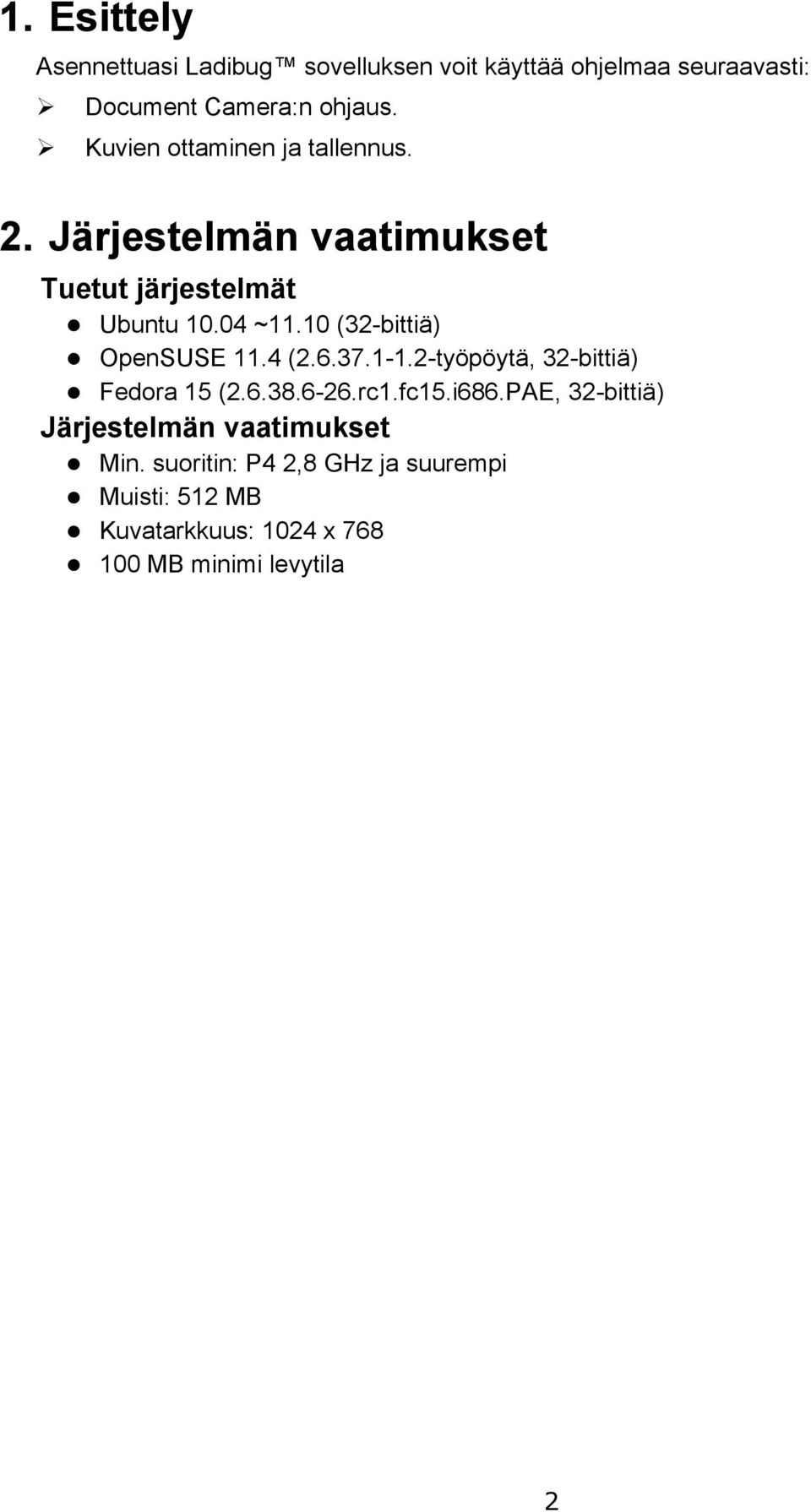

3 1. Esittely Asennettuasi Ladibug sovelluksen voit käyttää ohjelmaa seuraavasti: Document Camera:n ohjaus. Kuvien ottaminen ja tallennus. 2. Järjestelmän vaatimukset Tuetut järjestelmät Ubuntu ~11.10 (32-bittiä) OpenSUSE 11.4 ( työpöytä, 32-bittiä) Fedora 15 ( rc1.fc15.i686.PAE, 32-bittiä) Järjestelmän vaatimukset Min. suoritin: P4 2,8 GHz ja suurempi Muisti: 512 MB Kuvatarkkuus: 1024 x MB minimi levytila 2

4 3. Asenna Ladibug <Huomio>: Poista ensin aiemmin asennetetut vanhat Ladibug versiot ja suorita asennus uudelleen. <Huomio>: Irroita tietokone ja digitaalinen asema ennen ohjelman asennusta Kytke Document Camera:n virtajohto. Verkkovirtapistoke <Huomio> Virtajohdon ulkonäkö ja verkkovirran ulostulo vaihtelevat maittain/alueittain Lataa Ladibug ohjelma siirryttyäsi Lumens nettisivulle Varmista että nettiyhteys on saatavilla jotta voisit suorittaa asennuksen loppuun Avaa ohjelmaikkuna ja aloita asennus allaolevien ohjeiden mukaan Ubuntu ~ soveltuva Pura Ladibug_Ubuntu11.10_X.X.X_Setup.zip tietokoneeseesi (älä pura sitä USB-levykkeelle tai muulle laitteelle) Kakkospainikkeen napsautus ladibug linux-x86-install -> Ominaisuudet -> Luvat -> tarkista Allow executing file as program Napsauta kahdesti ladibug linux-x86-install ja seuraa ohjeita Jos sisäänkirjautumisen käyttäjätunnus ei ole root, lisää sisäänkirjautumisen käyttäjätunnus ryhmiin disk, audio, video : sudo gpasswd -a `whoami` video sudo gpasswd -a `whoami` audio sudo gpasswd -a `whoami` disk Fedora 15 soveltuva Jos sisäänkirjautumistunnus ei ole root, lisää sisäänkirjautumistunnus tiedostoon /etc/sudoers : su root chmod 777 /etc/sudoers open /etc/sudoers by text editor Add the statement : Your login id ALL=(ALL) ALL chmod 0440 /etc/sudoers Pura Ladibug_OpenSUSE11.4_Fedora15_X.X.X_Setup.zip tietokoneeseesi (älä pura sitä USB-levylle tai muulle laitteelle) Kakkospainikkeen napsautus ladibug linux-x86-install -> Ominaisuudet -> Luvat -> tarkista Allow executing file as program Käynnistä./ladibug Linux-x86-Install päätteeltä ja noudata ohjeita Jos sisäänkirjautumisen käyttäjätunnus ei ole root, lisää sisäänkirjautumisen käyttäjätunnus ryhmiin disk, audio, video : sudo gpasswd -a `whoami` video sudo gpasswd -a `whoami` audio sudo gpasswd -a `whoami` disk 3

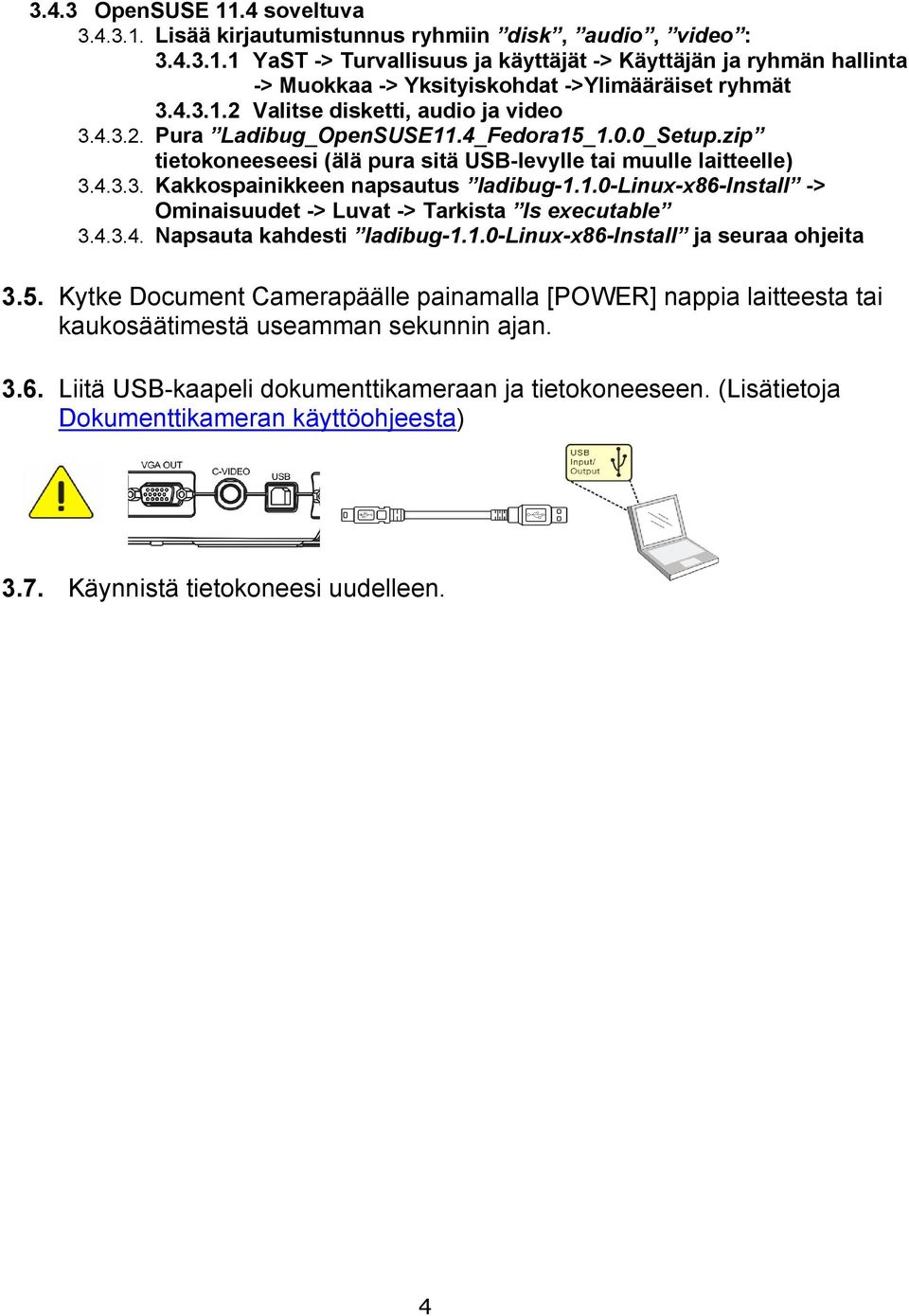

5 3.4.3 OpenSUSE 11.4 soveltuva Lisää kirjautumistunnus ryhmiin disk, audio, video : YaST -> Turvallisuus ja käyttäjät -> Käyttäjän ja ryhmän hallinta -> Muokkaa -> Yksityiskohdat ->Ylimääräiset ryhmät Valitse disketti, audio ja video Pura Ladibug_OpenSUSE11.4_Fedora15_1.0.0_Setup.zip tietokoneeseesi (älä pura sitä USB-levylle tai muulle laitteelle) Kakkospainikkeen napsautus ladibug linux-x86-install -> Ominaisuudet -> Luvat -> Tarkista Is executable Napsauta kahdesti ladibug linux-x86-install ja seuraa ohjeita 3.5. Kytke Document Camerapäälle painamalla [POWER] nappia laitteesta tai kaukosäätimestä useamman sekunnin ajan Liitä USB-kaapeli dokumenttikameraan ja tietokoneeseen. (Lisätietoja Dokumenttikameran käyttöohjeesta) 3.7. Käynnistä tietokoneesi uudelleen. 4

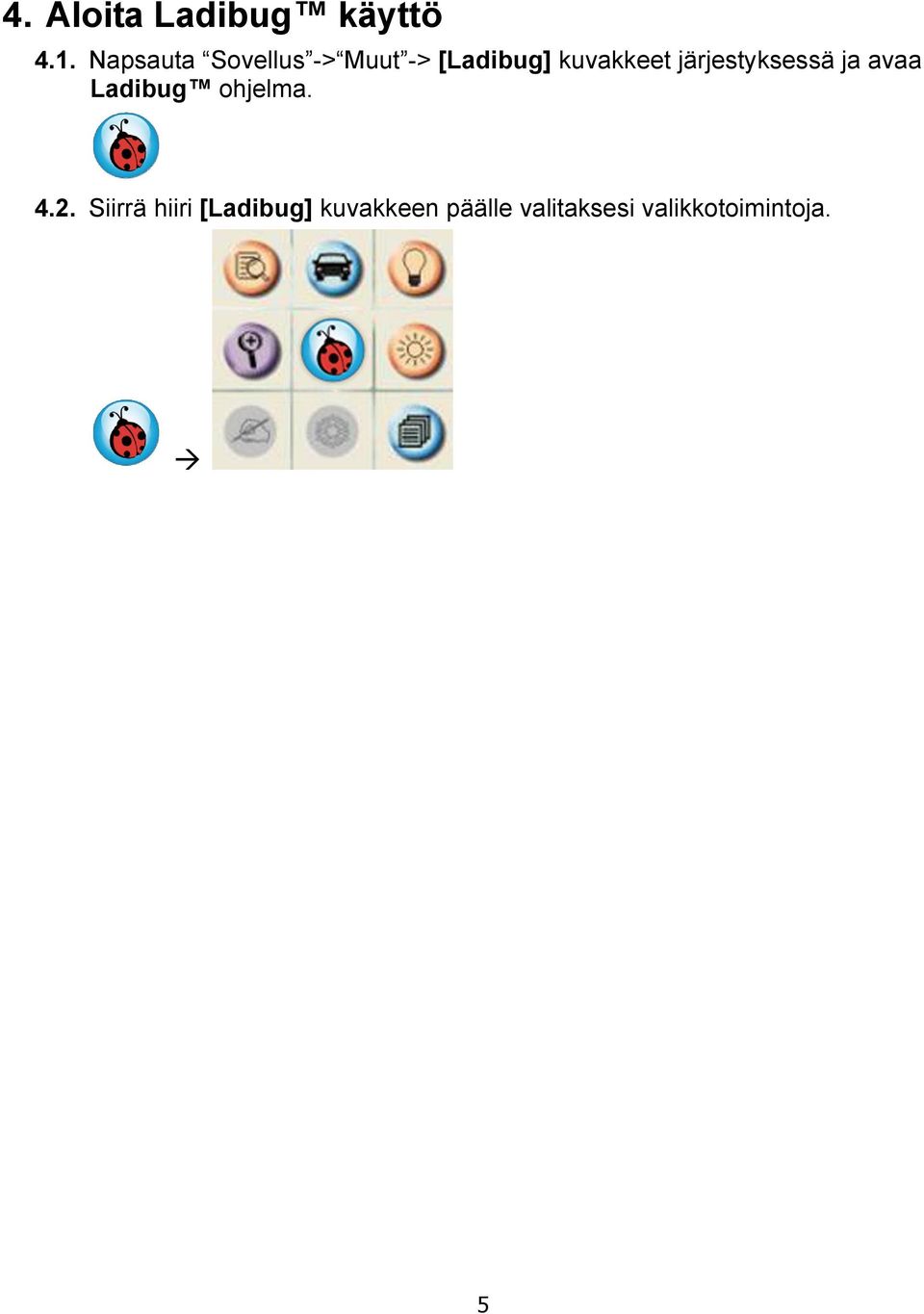

6 4. Aloita Ladibug käyttö 4.1. Napsauta Sovellus -> Muut -> [Ladibug] kuvakkeet järjestyksessä ja avaa Ladibug ohjelma Siirrä hiiri [Ladibug] kuvakkeen päälle valitaksesi valikkotoimintoja. 5

7 5. Operaatio 5.1 Päävalikko VIRTA: Kytkee Document Camera:n päälle ja pois päältä. AUTOM. H.SÄÄTÖ: Säätää kuvan automaattisesti parhaan laatuiseksi. VALINNAT: Valitse videon pakkausmetodi ja äänilähde. Yksityiskohtia löydät kohdasta 5.3 Valinnat. ENSISIJAINEN: Käynnistä ensisijaisten toimintojen valikon. Napsauttamalla hiiren kakkospainiketta, esiin tulee tietoja Ladibug -ohjelmasta. KAMERAN ASETUKSET: Ota käyttöön Kameran asetusten-ikkuna ja säädä elävää kuvaa. Yksityiskohtaisia toimintaohjeita löytyy kohdasta 5.2 KAMERAN asetukset. PYSÄYTÄ: Pysäytä elävä kuva. AIKAVALLI KUVAKAAPPAUS: Kaappaa kuvia etukäteen määrätyllä aikavälillä. Yksityiskohtaisia toimintaohjeita löydät kohdasta 5.4 Aikaväli. VALOT: Kytke lamppu päälle/pois päältä. ESIKATSELU: Näytä eläviä kuvia. KIRKKAUS: Säädä kuvan kirkkautta. ZOOM: Lähennä/loitonna kuvasta. EDISTNT: Ota käyttöön jatkotoimintojen valikko. POISTU: Sulje Ladibug -ohjelmisto. VIDEON ÄÄNITYS: Tallenna videoita. KAAPPAA PAIKALLAAN OLEVIA KUVIA: Kaappaa liikkumattomia kuvia. 6

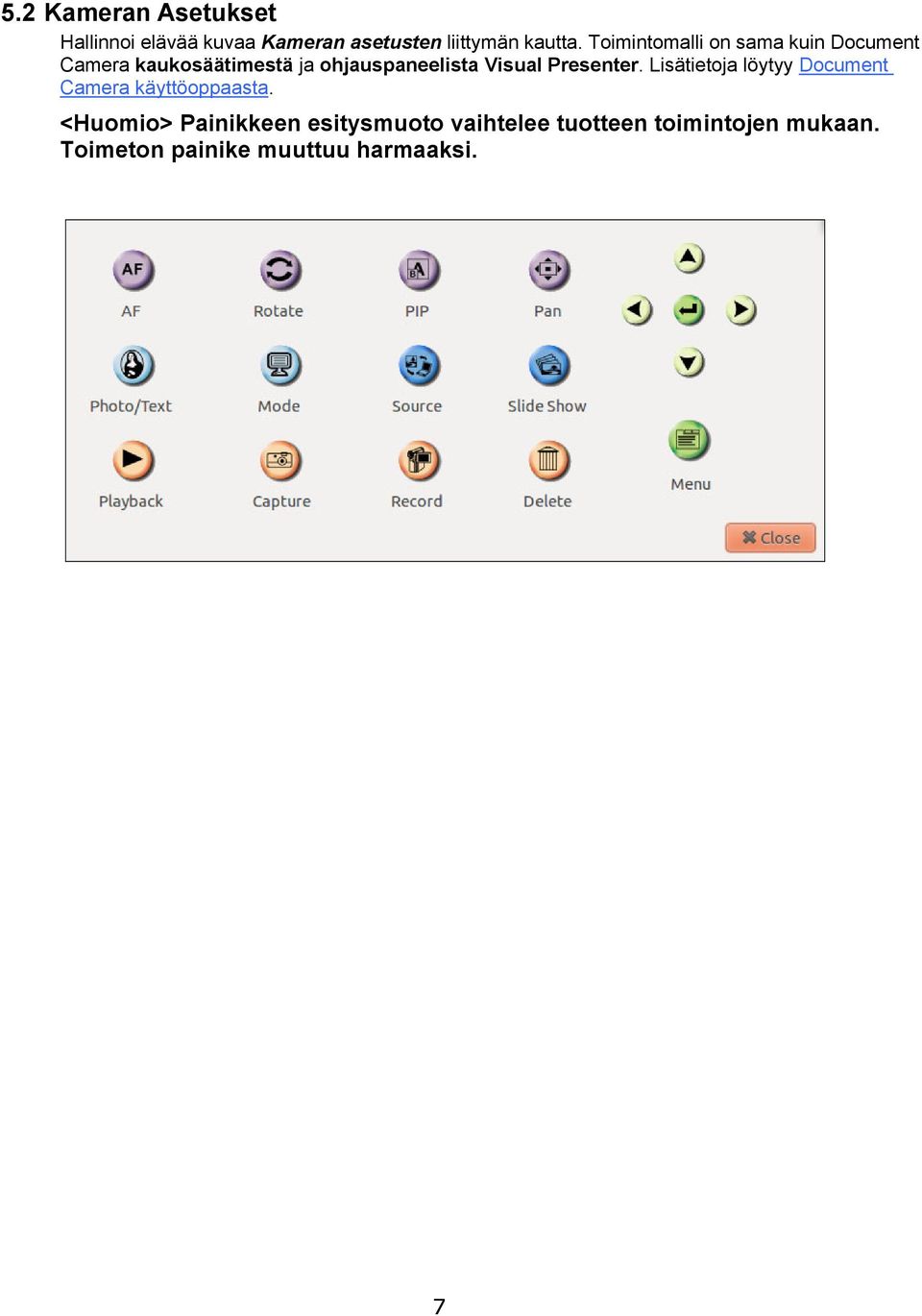

8 5.2 Kameran Asetukset Hallinnoi elävää kuvaa Kameran asetusten liittymän kautta. Toimintomalli on sama kuin Document Camera kaukosäätimestä ja ohjauspaneelista Visual Presenter. Lisätietoja löytyy Document Camera käyttöoppaasta. <Huomio> Painikkeen esitysmuoto vaihtelee tuotteen toimintojen mukaan. Toimeton painike muuttuu harmaaksi. 7

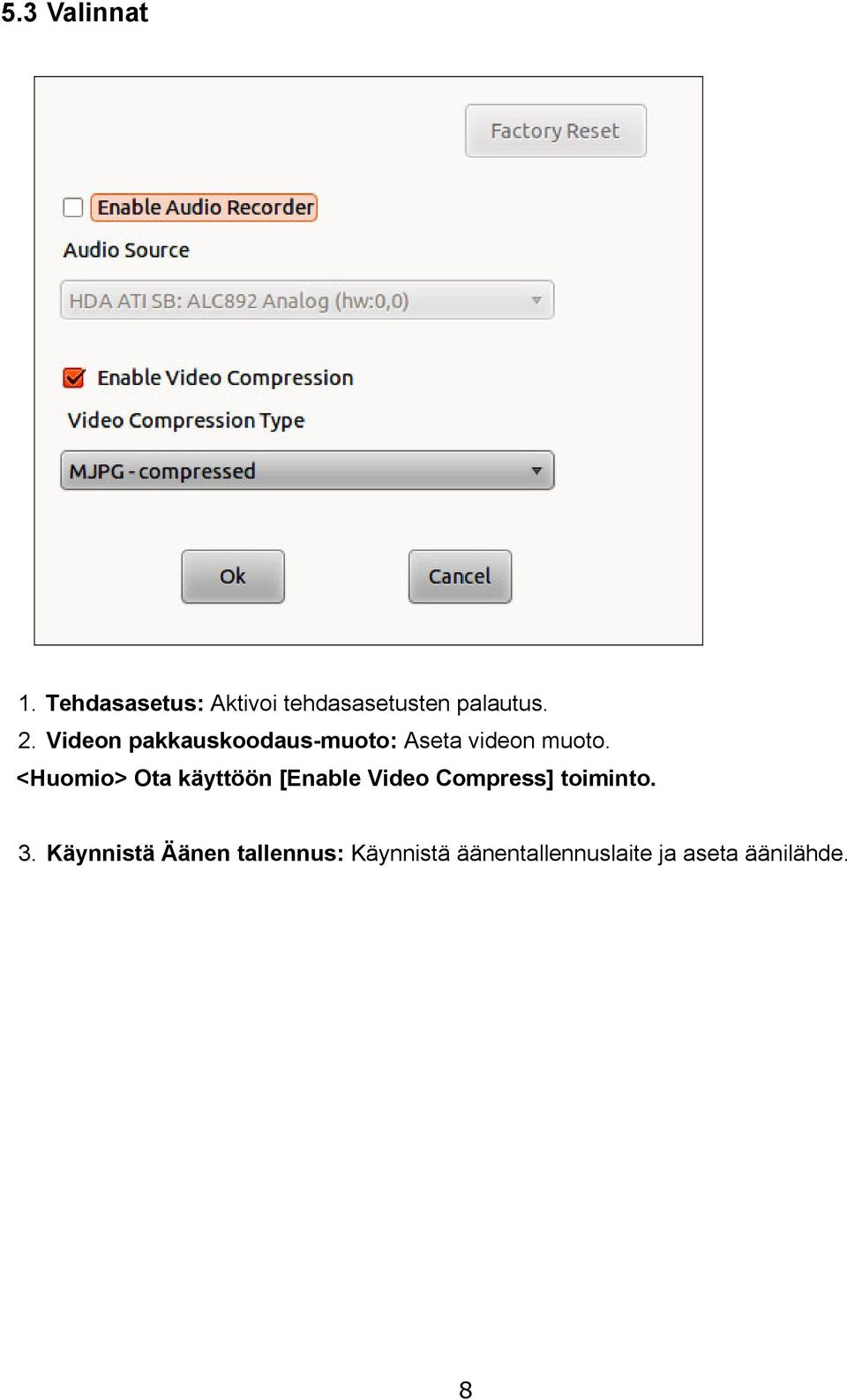

9 5.3 Valinnat 1. Tehdasasetus: Aktivoi tehdasasetusten palautus. 2. Videon pakkauskoodaus-muoto: Aseta videon muoto. <Huomio> Ota käyttöön [Enable Video Compress] toiminto. 3. Käynnistä Äänen tallennus: Käynnistä äänentallennuslaite ja aseta äänilähde. 8

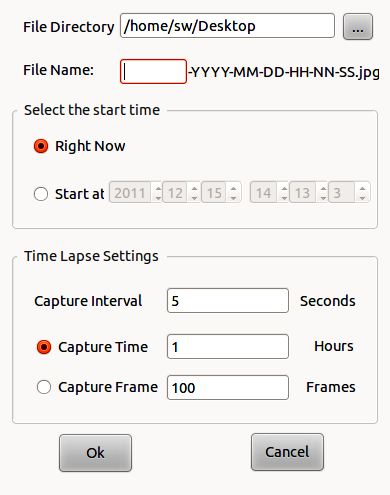

10 5.4 Intervallikuvaus 1. Valitse kansiovalikko, jonka vaihdat oletukseksi. 2. Määritä kansion nimi. 3. Aseta aloitusaika. 4. Kaappaa kuvia etukäteen määrätyllä aikavälillä. 9

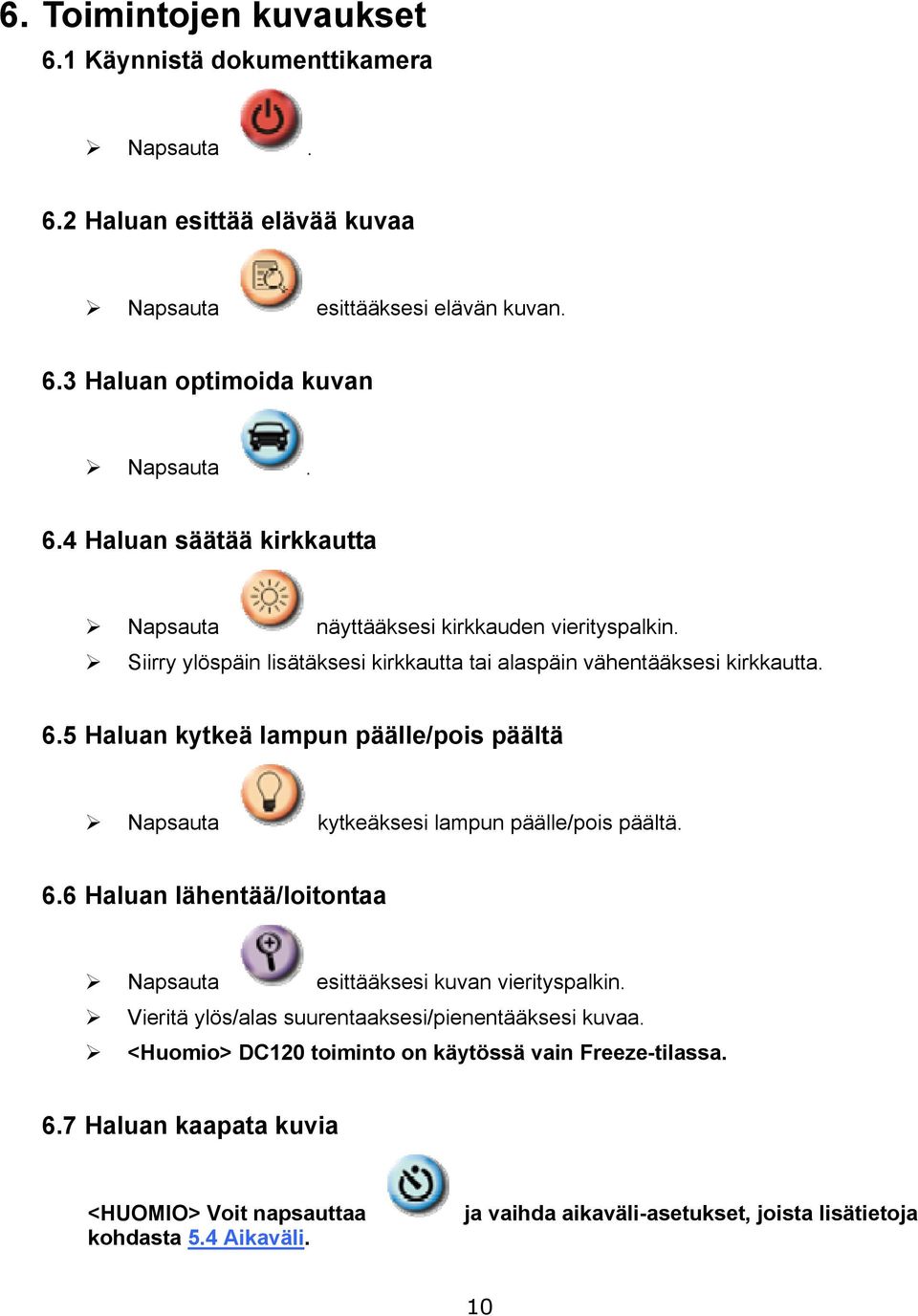

11 6. Toimintojen kuvaukset 6.1 Käynnistä dokumenttikamera Napsauta. 6.2 Haluan esittää elävää kuvaa Napsauta esittääksesi elävän kuvan. 6.3 Haluan optimoida kuvan Napsauta. 6.4 Haluan säätää kirkkautta Napsauta näyttääksesi kirkkauden vierityspalkin. Siirry ylöspäin lisätäksesi kirkkautta tai alaspäin vähentääksesi kirkkautta. 6.5 Haluan kytkeä lampun päälle/pois päältä Napsauta kytkeäksesi lampun päälle/pois päältä. 6.6 Haluan lähentää/loitontaa Napsauta esittääksesi kuvan vierityspalkin. Vieritä ylös/alas suurentaaksesi/pienentääksesi kuvaa. <Huomio> DC120 toiminto on käytössä vain Freeze-tilassa. 6.7 Haluan kaapata kuvia <HUOMIO> Voit napsauttaa kohdasta 5.4 Aikaväli. ja vaihda aikaväli-asetukset, joista lisätietoja 10

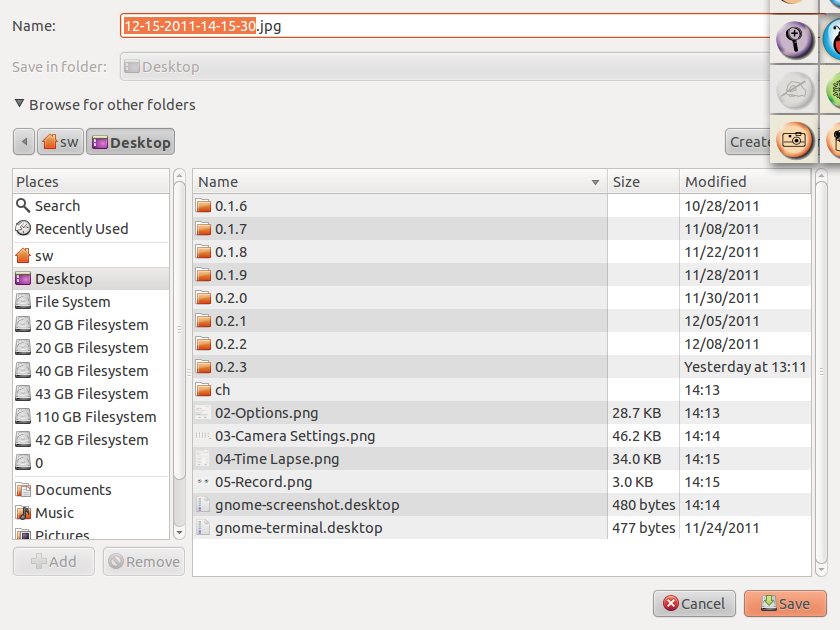

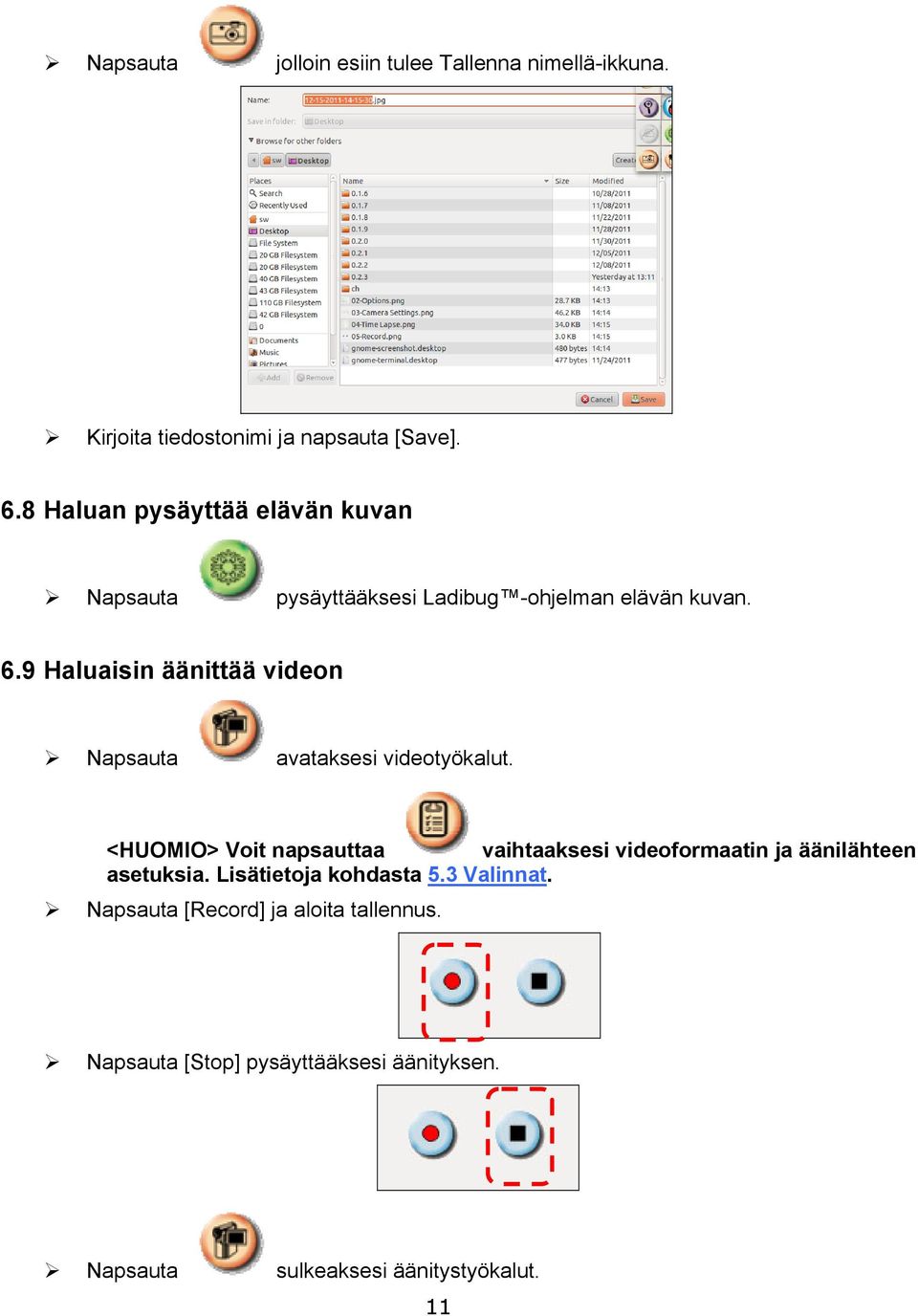

12 Napsauta jolloin esiin tulee Tallenna nimellä-ikkuna. Kirjoita tiedostonimi ja napsauta [Save]. 6.8 Haluan pysäyttää elävän kuvan Napsauta pysäyttääksesi Ladibug -ohjelman elävän kuvan. 6.9 Haluaisin äänittää videon Napsauta avataksesi videotyökalut. <HUOMIO> Voit napsauttaa vaihtaaksesi videoformaatin ja äänilähteen asetuksia. Lisätietoja kohdasta 5.3 Valinnat. Napsauta [Record] ja aloita tallennus. Napsauta [Stop] pysäyttääksesi äänityksen. Napsauta sulkeaksesi äänitystyökalut. 11

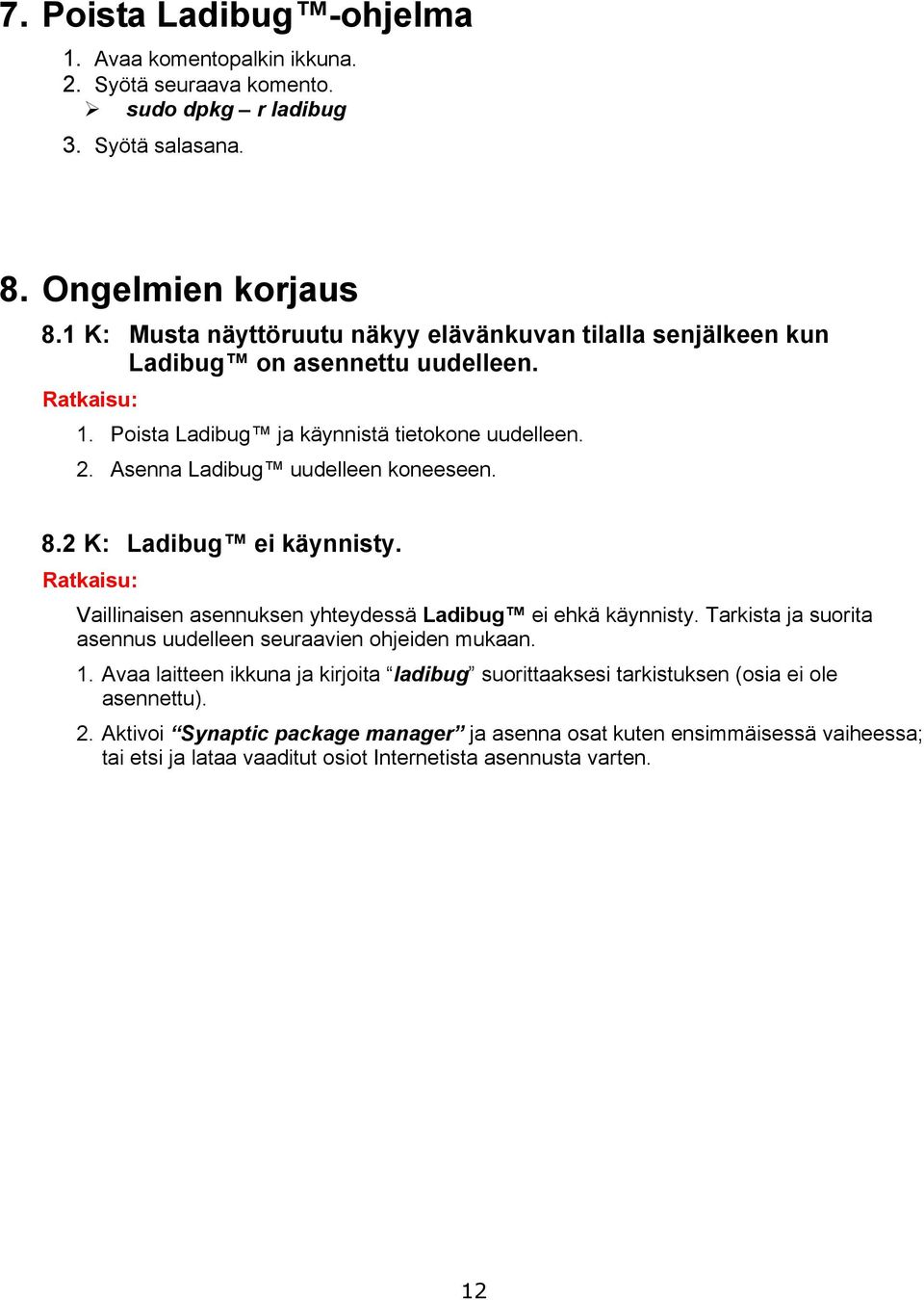

13 7. Poista Ladibug -ohjelma 1. Avaa komentopalkin ikkuna. 2. Syötä seuraava komento. sudo dpkg r ladibug 3. Syötä salasana. 8. Ongelmien korjaus 8.1 K: Musta näyttöruutu näkyy elävänkuvan tilalla senjälkeen kun Ladibug on asennettu uudelleen. Ratkaisu: 1. Poista Ladibug ja käynnistä tietokone uudelleen. 2. Asenna Ladibug uudelleen koneeseen. 8.2 K: Ladibug ei käynnisty. Ratkaisu: Vaillinaisen asennuksen yhteydessä Ladibug ei ehkä käynnisty. Tarkista ja suorita asennus uudelleen seuraavien ohjeiden mukaan. 1. Avaa laitteen ikkuna ja kirjoita ladibug suorittaaksesi tarkistuksen (osia ei ole asennettu). 2. Aktivoi Synaptic package manager ja asenna osat kuten ensimmäisessä vaiheessa; tai etsi ja lataa vaaditut osiot Internetista asennusta varten. 12
