1 Gyroskooppilinjaus PARALIGN Sylinterien linjaus nyt nopeammin ja tarkemmin

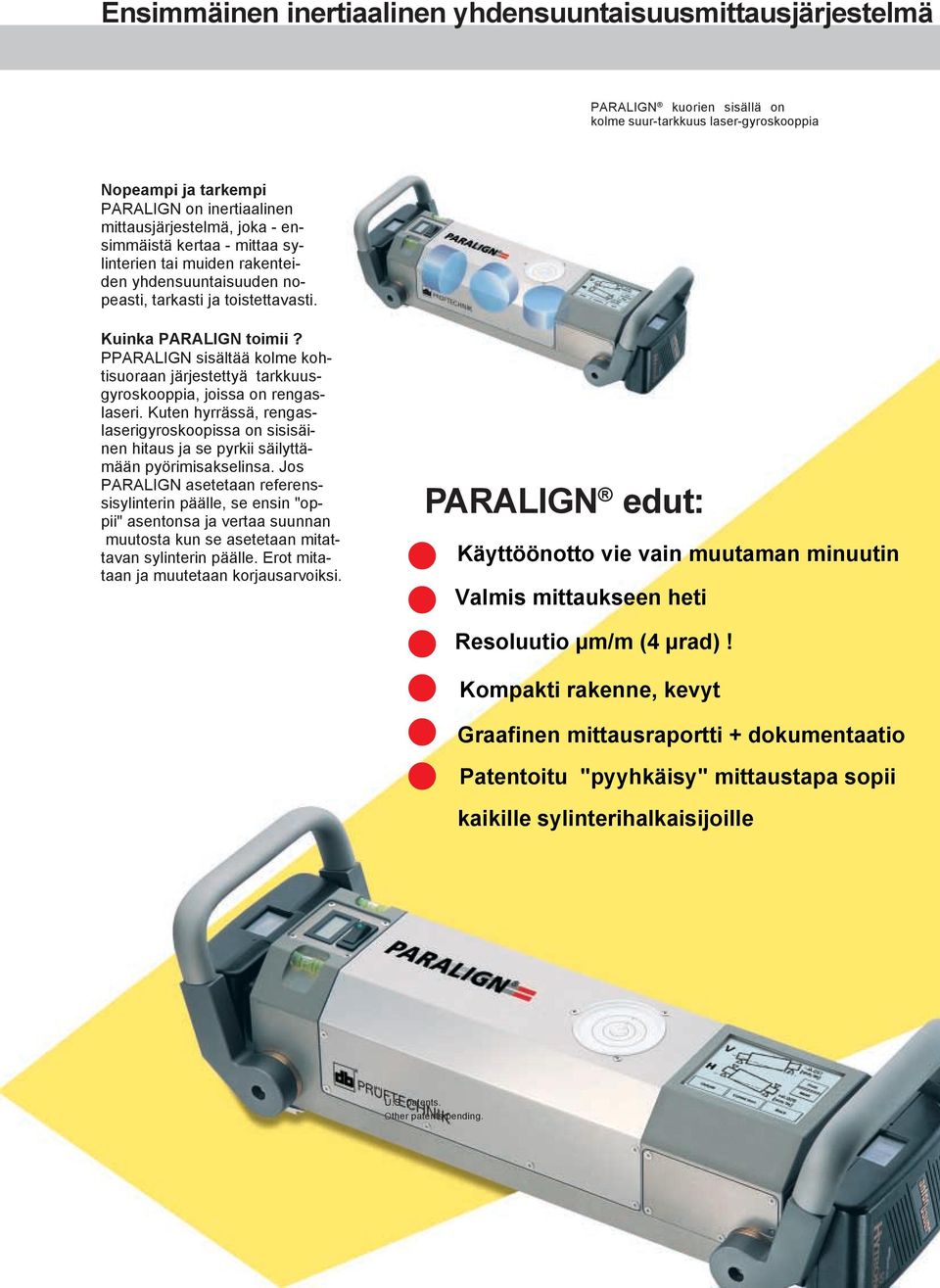

2 Ensimmäinen inertiaalinen yhdensuuntaisuusmittausjärjestelmä PARALIGN kuorien sisällä on kolme suur-tarkkuus laser-gyroskooppia Nopeampi ja tarkempi PARALIGN on inertiaalinen mittausjärjestelmä, joka - ensimmäistä kertaa - mittaa sylinterien tai muiden rakenteiden yhdensuuntaisuuden nopeasti, tarkasti ja toistettavasti. Kuinka PARALIGN toimii? PPARALIGN sisältää kolme kohtisuoraan järjestettyä tarkkuusgyroskooppia, joissa on rengaslaseri. Kuten hyrrässä, rengaslaserigyroskoopissa on sisisäinen hitaus ja se pyrkii säilyttämään pyörimisakselinsa. Jos PARALIGN asetetaan referenssisylinterin päälle, se ensin "oppii" asentonsa ja vertaa suunnan muutosta kun se asetetaan mitattavan sylinterin päälle. Erot mitataan ja muutetaan korjausarvoiksi. PARALIGN edut: Käyttöönotto vie vain muutaman minuutin Valmis mittaukseen heti Resoluutio µm/m (4 µrad)! Kompakti rakenne, kevyt Graafinen mittausraportti + dokumentaatio Patentoitu "pyyhkäisy" mittaustapa sopii kaikille sylinterihalkaisijoille U.S. patents. Other patents pending.

PPARALIGN sisältää kolme kohtisuoraan järjestettyä tarkkuusgyroskooppia, joissa on rengaslaseri.

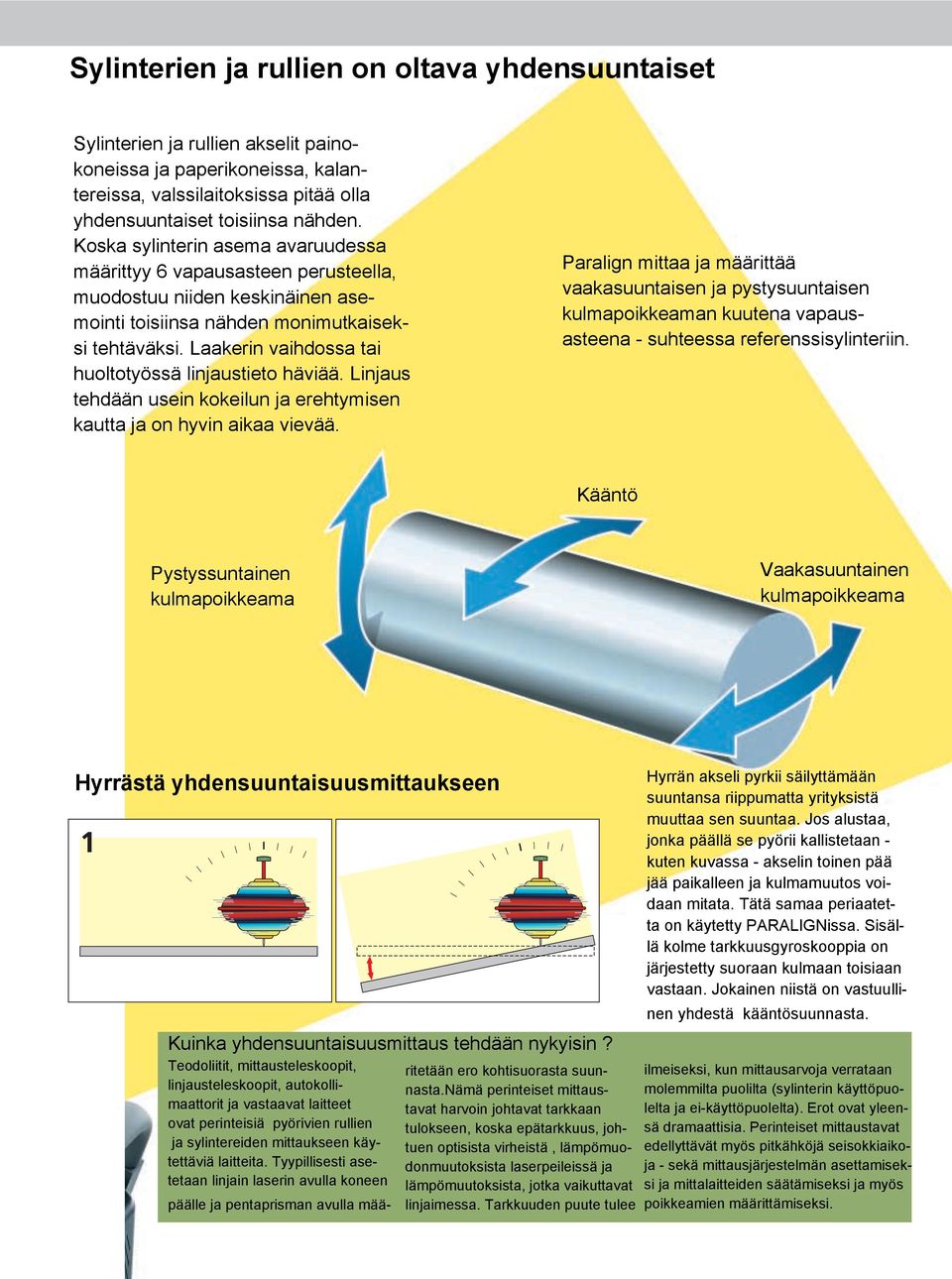

3 Sylinterien ja rullien on oltava yhdensuuntaiset Sylinterien ja rullien akselit painokoneissa ja paperikoneissa, kalantereissa, valssilaitoksissa pitää olla yhdensuuntaiset toisiinsa nähden. Koska sylinterin asema avaruudessa määrittyy 6 vapausasteen perusteella, muodostuu niiden keskinäinen asemointi toisiinsa nähden monimutkaiseksi tehtäväksi. Laakerin vaihdossa tai huoltotyössä linjaustieto häviää. Linjaus tehdään usein kokeilun ja erehtymisen kautta ja on hyvin aikaa vievää. Paralign mittaa ja määrittää vaakasuuntaisen ja pystysuuntaisen kulmapoikkeaman kuutena vapausasteena - suhteessa referenssisylinteriin. Kääntö Pystyssuntainen kulmapoikkeama Vaakasuuntainen kulmapoikkeama Hyrrästä yhdensuuntaisuusmittaukseen 1 Kuinka yhdensuuntaisuusmittaus tehdään nykyisin? Teodoliitit, mittausteleskoopit, linjausteleskoopit, autokollimaattorit ja vastaavat laitteet ovat perinteisiä pyörivien rullien ja sylintereiden mittaukseen käytettäviä laitteita. Tyypillisesti asetetaan linjain laserin avulla koneen päälle ja pentaprisman avulla mää- Hyrrän akseli pyrkii säilyttämään suuntansa riippumatta yrityksistä muuttaa sen suuntaa. Jos alustaa, jonka päällä se pyörii kallistetaan - kuten kuvassa - akselin toinen pää jää paikalleen ja kulmamuutos voidaan mitata. Tätä samaa periaatetta on käytetty PARALIGNissa. Sisällä kolme tarkkuusgyroskooppia on järjestetty suoraan kulmaan toisiaan vastaan. Jokainen niistä on vastuullinen yhdestä kääntösuunnasta. ritetään ero kohtisuorasta suunnasta.nämä perinteiset mittaus- molemmilta puolilta (sylinterin käyttöpuo- ilmeiseksi, kun mittausarvoja verrataan tavat harvoin johtavat tarkkaan lelta ja ei-käyttöpuolelta). Erot ovat yleensä dramaattisia. Perinteiset mittaustavat tulokseen, koska epätarkkuus, johtuen optisista virheistä, lämpömuodonmuutoksista laserpeileissä ja ja - sekä mittausjärjestelmän asettamisek- edellyttävät myös pitkähköjä seisokkiaiko- lämpömuutoksista, jotka vaikuttavat si ja mittalaitteiden säätämiseksi ja myös linjaimessa. Tarkkuuden puute tulee poikkeamien määrittämiseksi.

Laakerin vaihdossa tai huoltotyössä linjaustieto häviää. Linjaus tehdään usein kokeilun ja erehtymisen kautta ja on hyvin aikaa vievää.

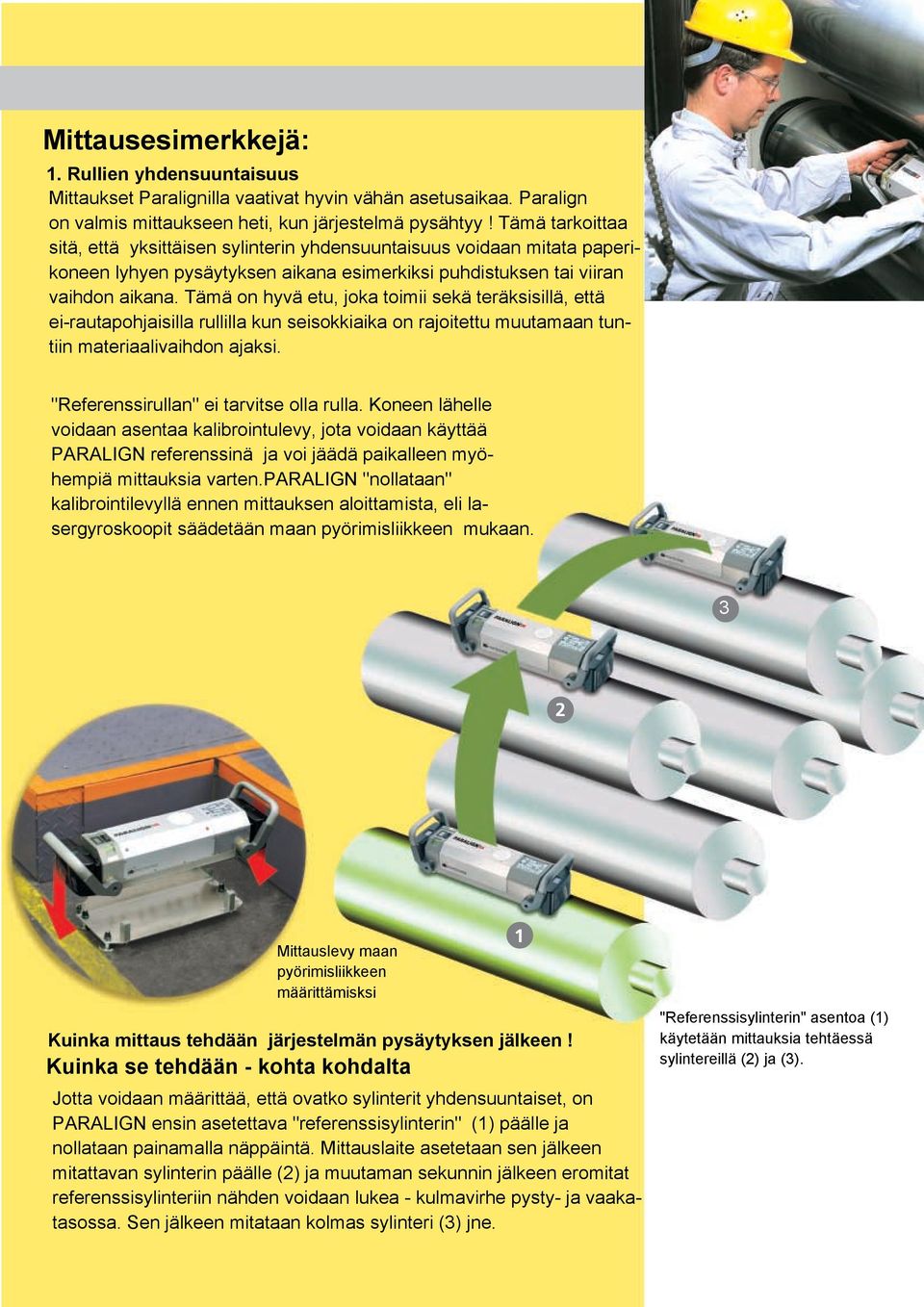

4 Mittausesimerkkejä: 1. Rullien yhdensuuntaisuus Mittaukset Paralignilla vaativat hyvin vähän asetusaikaa. Paralign on valmis mittaukseen heti, kun järjestelmä pysähtyy! Tämä tarkoittaa sitä, että yksittäisen sylinterin yhdensuuntaisuus voidaan mitata paperikoneen lyhyen pysäytyksen aikana esimerkiksi puhdistuksen tai viiran vaihdon aikana. Tämä on hyvä etu, joka toimii sekä teräksisillä, että ei-rautapohjaisilla rullilla kun seisokkiaika on rajoitettu muutamaan tuntiin materiaalivaihdon ajaksi. "Referenssirullan" ei tarvitse olla rulla. Koneen lähelle voidaan asentaa kalibrointulevy, jota voidaan käyttää PARALIGN referenssinä ja voi jäädä paikalleen myöhempiä mittauksia varten.paralign "nollataan" kalibrointilevyllä ennen mittauksen aloittamista, eli lasergyroskoopit säädetään maan pyörimisliikkeen mukaan. 3 2 Mittauslevy maan pyörimisliikkeen määrittämisksi Kuinka mittaus tehdään järjestelmän pysäytyksen jälkeen! Kuinka se tehdään - kohta kohdalta Jotta voidaan määrittää, että ovatko sylinterit yhdensuuntaiset, on PARALIGN ensin asetettava "referenssisylinterin" (1) päälle ja nollataan painamalla näppäintä. Mittauslaite asetetaan sen jälkeen mitattavan sylinterin päälle (2) ja muutaman sekunnin jälkeen eromitat referenssisylinteriin nähden voidaan lukea - kulmavirhe pysty- ja vaakatasossa. Sen jälkeen mitataan kolmas sylinteri (3) jne. 1 "Referenssisylinterin" asentoa (1) käytetään mittauksia tehtäessä sylintereillä (2) ja (3).

Tämä on hyvä etu, joka toimii sekä teräksisillä, että ei-rautapohjaisilla rullilla kun seisokkiaika on rajoitettu muutamaan tuntiin materiaalivaihdon ajaksi. "Referenssirullan" ei tarvitse olla rulla.

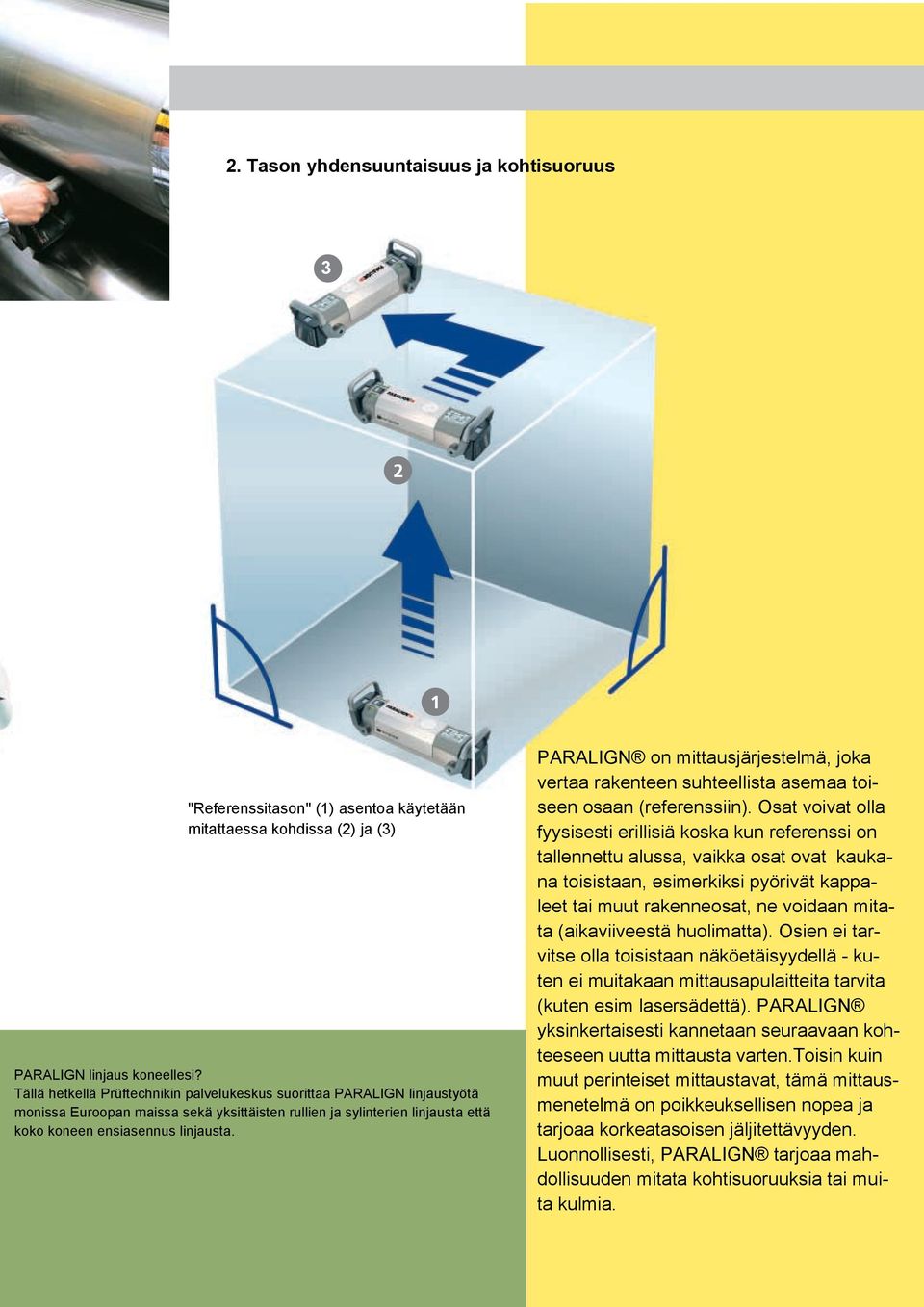

5 2. Tason yhdensuuntaisuus ja kohtisuoruus "Referenssitason" (1) asentoa käytetään mitattaessa kohdissa (2) ja (3) PARALIGN linjaus koneellesi? Tällä hetkellä Prüftechnikin palvelukeskus suorittaa PARALIGN linjaustyötä monissa Euroopan maissa sekä yksittäisten rullien ja sylinterien linjausta että koko koneen ensiasennus linjausta. PARALIGN on mittausjärjestelmä, joka vertaa rakenteen suhteellista asemaa toiseen osaan (referenssiin). Osat voivat olla fyysisesti erillisiä koska kun referenssi on tallennettu alussa, vaikka osat ovat kaukana toisistaan, esimerkiksi pyörivät kappaleet tai muut rakenneosat, ne voidaan mitata (aikaviiveestä huolimatta). Osien ei tarvitse olla toisistaan näköetäisyydellä - kuten ei muitakaan mittausapulaitteita tarvita (kuten esim lasersädettä). PARALIGN yksinkertaisesti kannetaan seuraavaan kohteeseen uutta mittausta varten.toisin kuin muut perinteiset mittaustavat, tämä mittausmenetelmä on poikkeuksellisen nopea ja tarjoaa korkeatasoisen jäljitettävyyden. Luonnollisesti, PARALIGN tarjoaa mahdollisuuden mitata kohtisuoruuksia tai muita kulmia.

PARALIGN on mittausjärjestelmä, joka vertaa rakenteen suhteellista asemaa toiseen osaan (referenssiin).

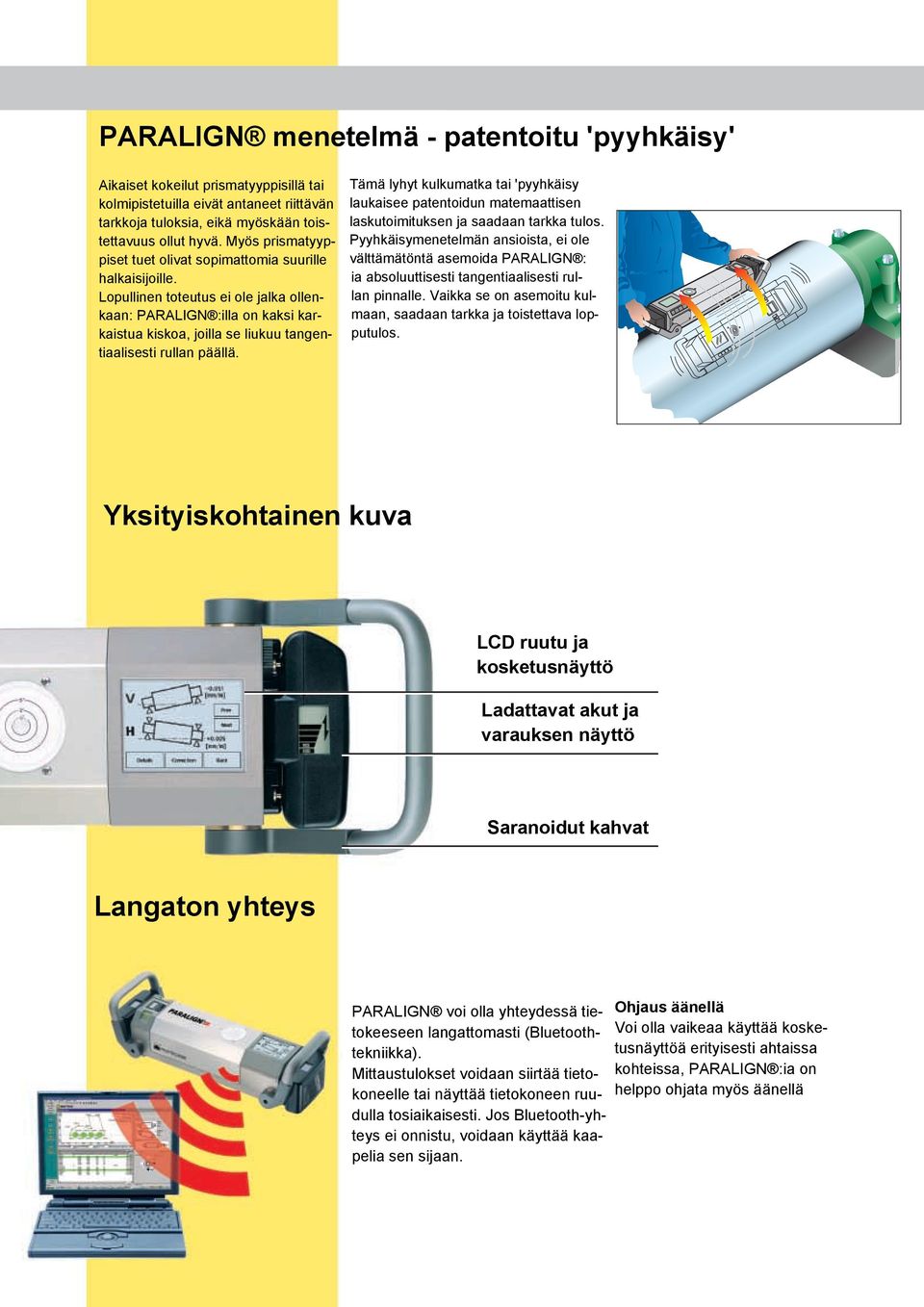

6 PARALIGN menetelmä - patentoitu 'pyyhkäisy' Aikaiset kokeilut prismatyyppisillä tai kolmipistetuilla eivät antaneet riittävän tarkkoja tuloksia, eikä myöskään toistettavuus ollut hyvä. Myös prismatyyppiset tuet olivat sopimattomia suurille halkaisijoille. Lopullinen toteutus ei ole jalka ollenkaan: PARALIGN :illa on kaksi karkaistua kiskoa, joilla se liukuu tangentiaalisesti rullan päällä. Tämä lyhyt kulkumatka tai 'pyyhkäisy laukaisee patentoidun matemaattisen laskutoimituksen ja saadaan tarkka tulos. Pyyhkäisymenetelmän ansioista, ei ole välttämätöntä asemoida PARALIGN : ia absoluuttisesti tangentiaalisesti rullan pinnalle. Vaikka se on asemoitu kulmaan, saadaan tarkka ja toistettava lopputulos. Yksityiskohtainen kuva LCD ruutu ja kosketusnäyttö Ladattavat akut ja varauksen näyttö Saranoidut kahvat Langaton yhteys PARALIGN voi olla yhteydessä tietokeeseen langattomasti (Bluetoothtekniikka). Mittaustulokset voidaan siirtää tietokoneelle tai näyttää tietokoneen ruudulla tosiaikaisesti. Jos Bluetooth-yhteys ei onnistu, voidaan käyttää kaapelia sen sijaan. Ohjaus äänellä Voi olla vaikeaa käyttää kosketusnäyttöä erityisesti ahtaissa kohteissa, PARALIGN :ia on helppo ohjata myös äänellä

Lopullinen toteutus ei ole jalka ollenkaan: PARALIGN :illa on kaksi karkaistua kiskoa, joilla se liukuu tangentiaalisesti rullan päällä.

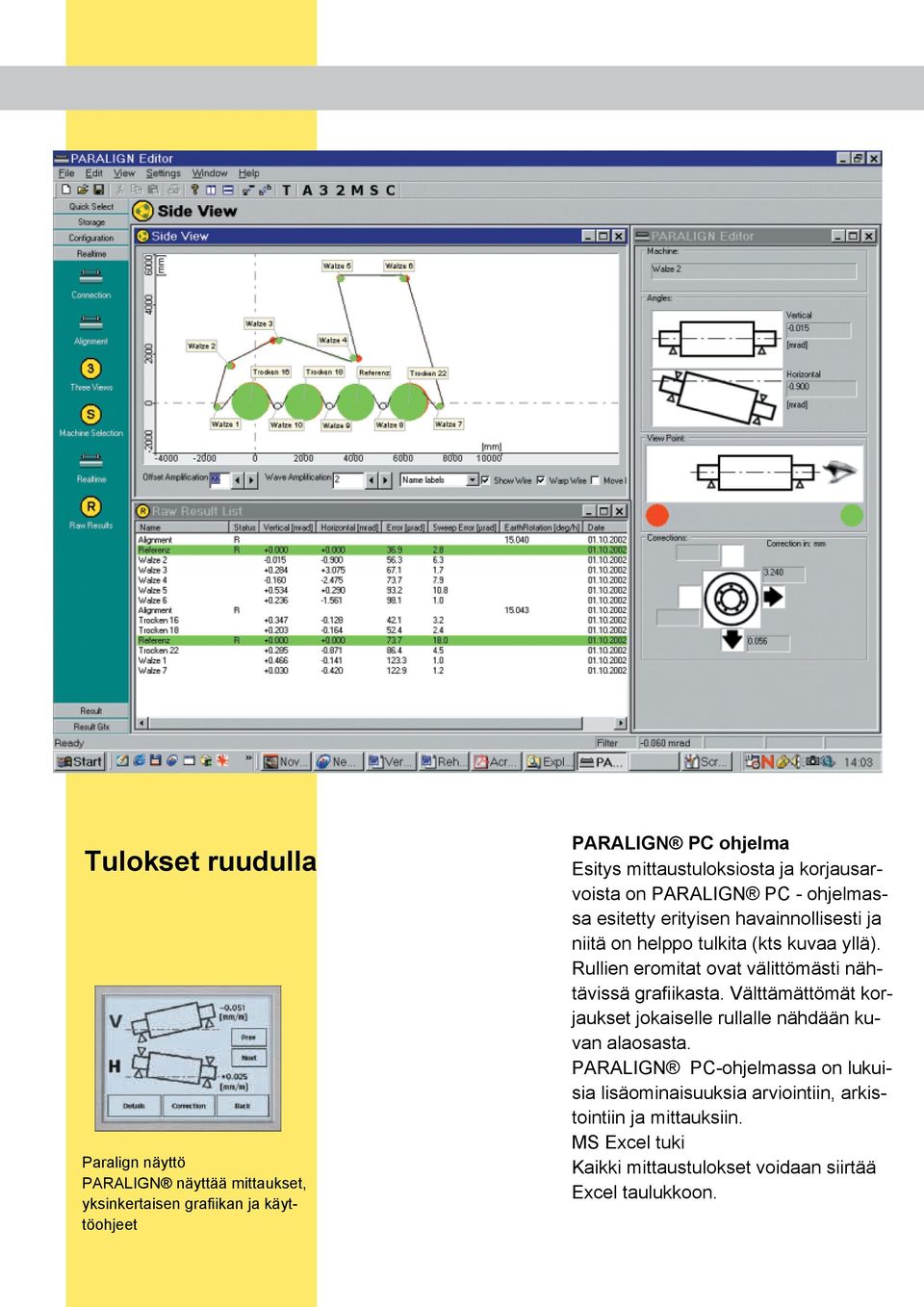

7 Tulokset ruudulla Paralign näyttö PARALIGN näyttää mittaukset, yksinkertaisen grafiikan ja käyttöohjeet PARALIGN PC ohjelma Esitys mittaustuloksiosta ja korjausarvoista on PARALIGN PC - ohjelmassa esitetty erityisen havainnollisesti ja niitä on helppo tulkita (kts kuvaa yllä). Rullien eromitat ovat välittömästi nähtävissä grafiikasta. Välttämättömät korjaukset jokaiselle rullalle nähdään kuvan alaosasta. PARALIGN PC-ohjelmassa on lukuisia lisäominaisuuksia arviointiin, arkistointiin ja mittauksiin. MS Excel tuki Kaikki mittaustulokset voidaan siirtää Excel taulukkoon.

yllä). Rullien eromitat ovat välittömästi nähtävissä grafiikasta. Välttämättömät korjaukset jokaiselle rullalle nähdään kuvan alaosasta.

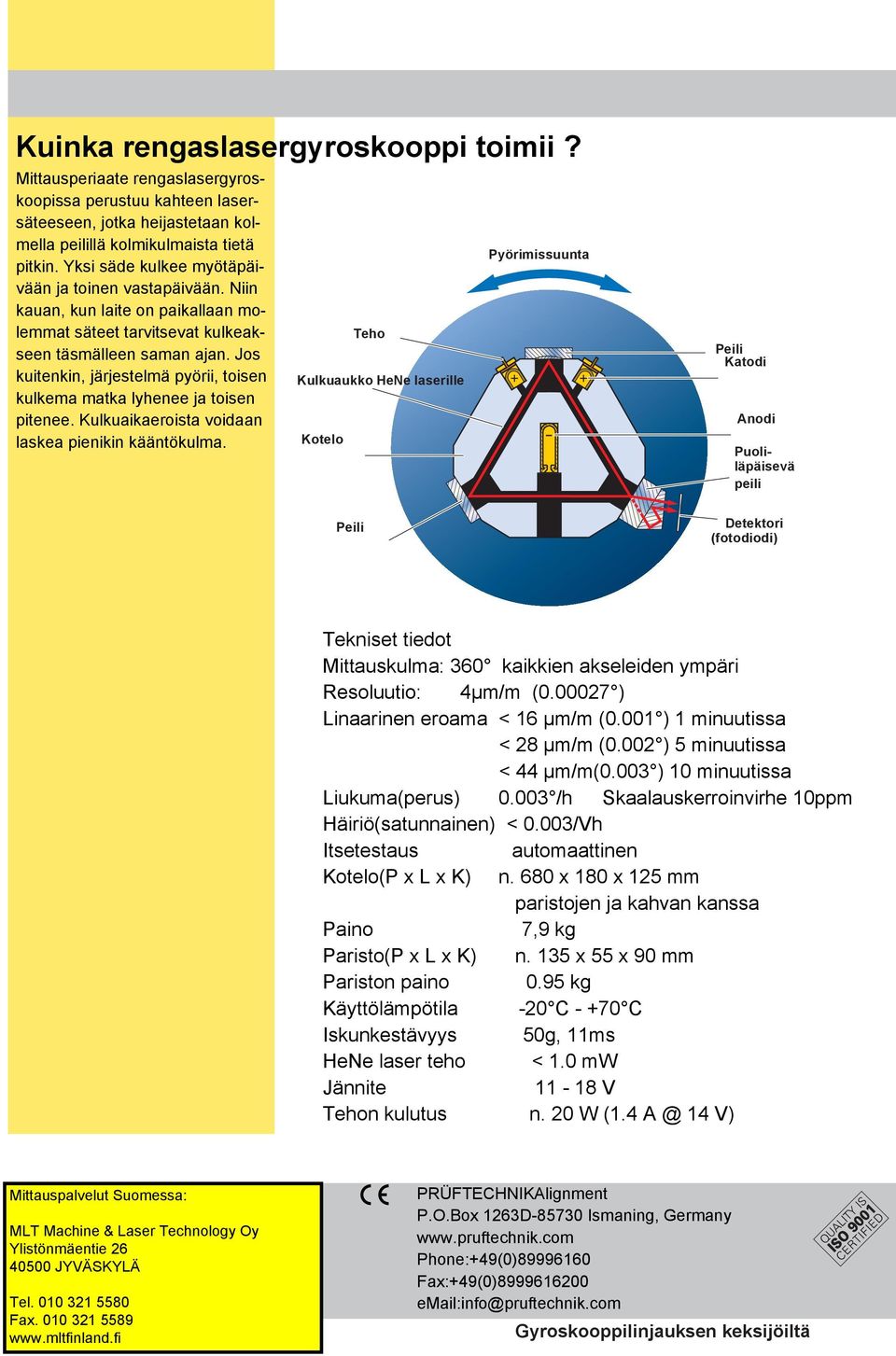

8 Kuinka rengaslasergyroskooppi toimii? Mittausperiaate rengaslasergyroskoopissa perustuu kahteen lasersäteeseen, jotka heijastetaan kolmella peilillä kolmikulmaista tietä pitkin. Yksi säde kulkee myötäpäivään ja toinen vastapäivään. Niin kauan, kun laite on paikallaan molemmat säteet tarvitsevat kulkeakseen täsmälleen saman ajan. Jos kuitenkin, järjestelmä pyörii, toisen kulkema matka lyhenee ja toisen pitenee. Kulkuaikaeroista voidaan laskea pienikin kääntökulma. Teho Kulkuaukko HeNe laserille Kotelo Peili Pyörimissuunta Peili Katodi Anodi Puoliläpäisevä peili Detektori (fotodiodi) Tekniset tiedot Mittauskulma: 360 kaikkien akseleiden ympäri Resoluutio: 4µm/m ( ) Linaarinen eroama < 16 µm/m (0.001 ) 1 minuutissa < 28 µm/m (0.002 ) 5 minuutissa < 44 µm/m(0.003 ) 10 minuutissa Liukuma(perus) /hskaalauskerroinvirhe 10ppm Häiriö(satunnainen) < 0.003/Vh Itsetestaus automaattinen Kotelo(P x L x K) n. 680 x 180 x 125 mm paristojen ja kahvan kanssa Paino 7,9 kg Paristo(P x L x K) n. 135 x 55 x 90 mm Pariston paino 0.95 kg Käyttölämpötila -20 C C Iskunkestävyys 50g, 11ms HeNe laser teho < 1.0 mw Jännite V Tehon kulutus n. 20 W ( V) Arentipolku 3, Helsinki puh 09/ fax 09/ PRÜFTECHNIKAlignment P.O.Box 1263D Ismaning, Germany Phone:+49(0) Fax:+49(0) info@pruftechnik.com Gyroskooppilinjauksen keksijöiltä
