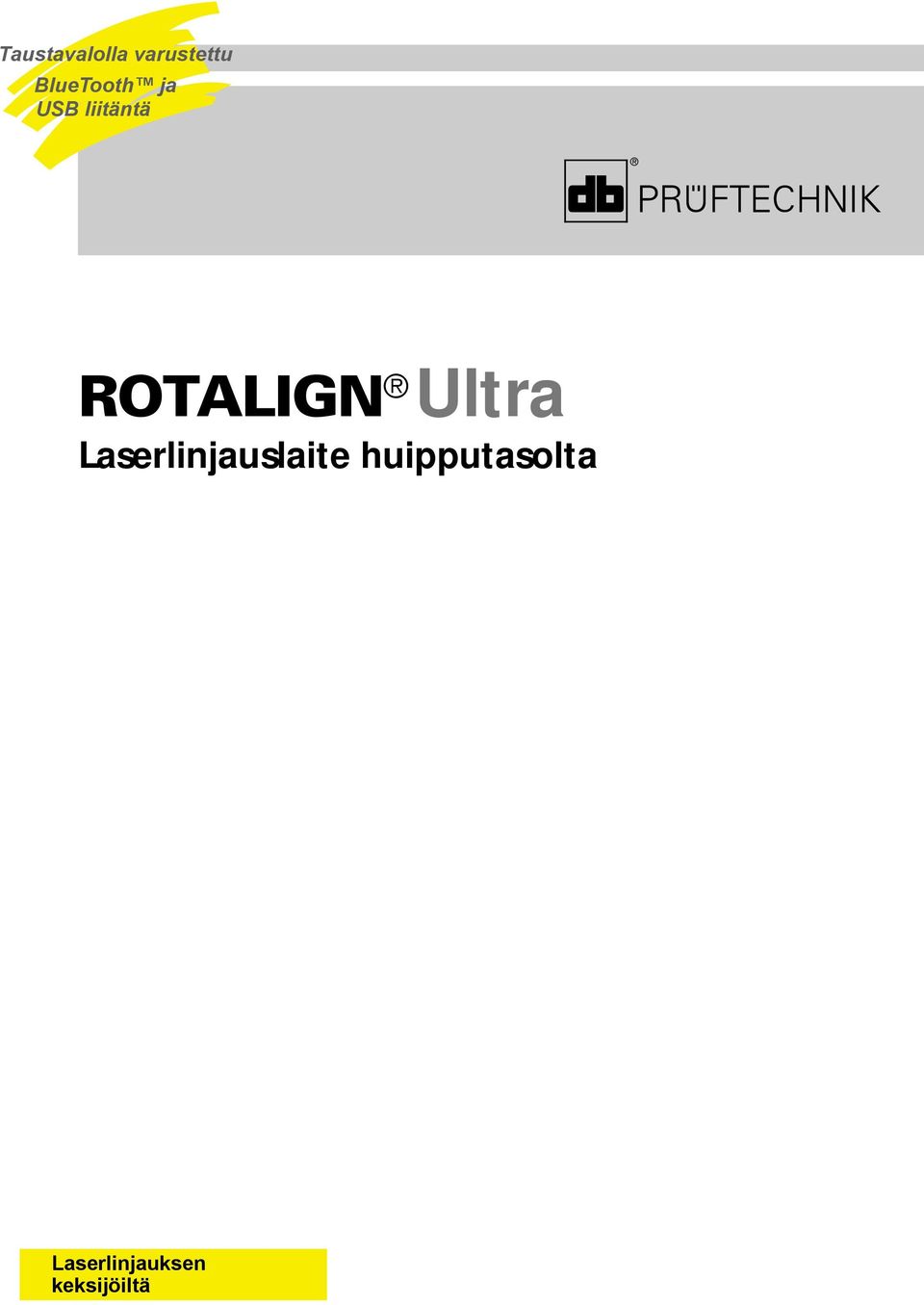

1 Taustavalolla varustettu BlueTooth ja USB liitäntä ROTALIGN Ultra Laserlinjauslaite huipputasolta Laserlinjauksen keksijöiltä

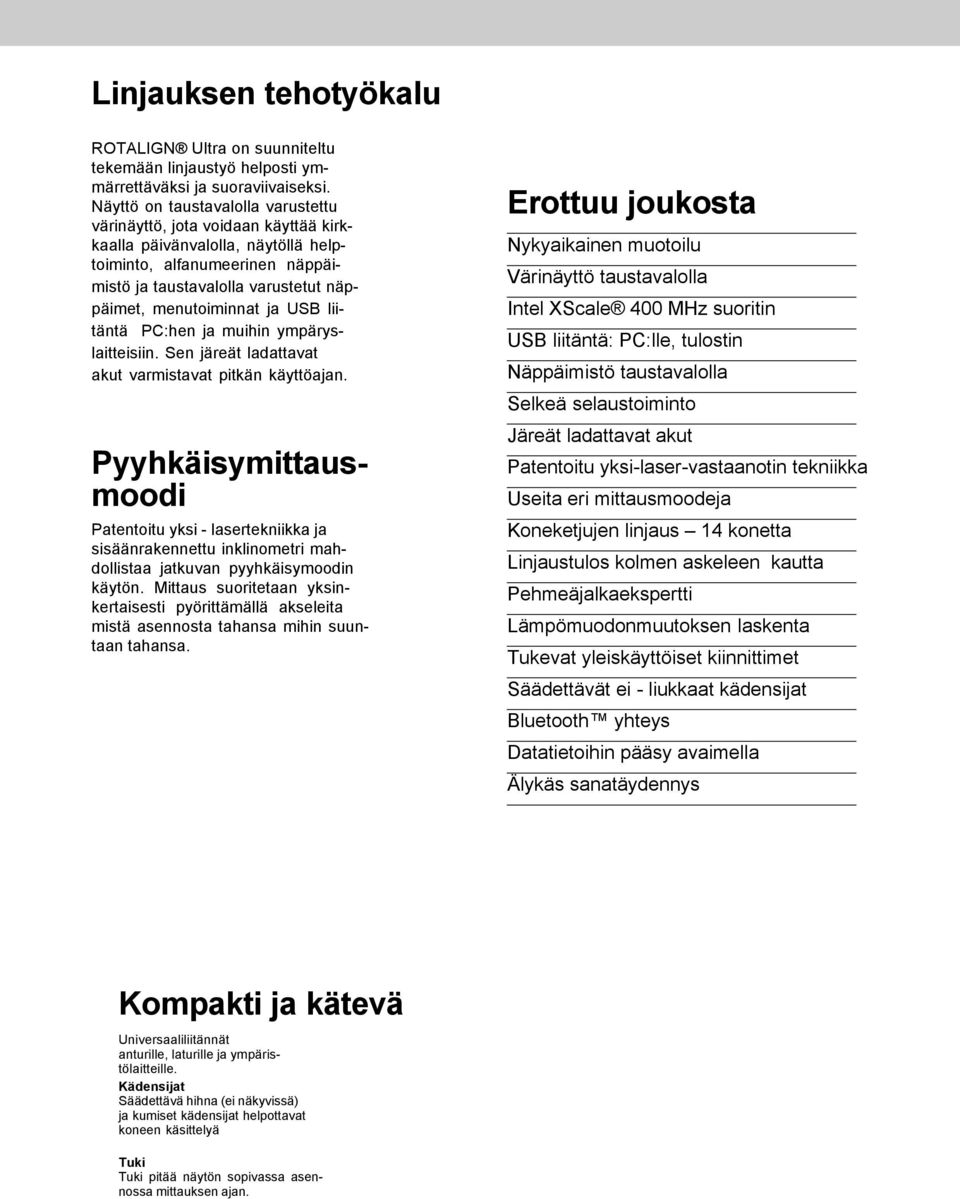

2 Linjauksen tehotyökalu ROTALIGN Ultra on suunniteltu tekemään linjaustyö helposti ymmärrettäväksi ja suoraviivaiseksi. Näyttö on taustavalolla varustettu värinäyttö, jota voidaan käyttää kirkkaalla päivänvalolla, näytöllä helptoiminto, alfanumeerinen näppäimistö ja taustavalolla varustetut näppäimet, menutoiminnat ja USB liitäntä PC:hen ja muihin ympäryslaitteisiin. Sen järeät ladattavat akut varmistavat pitkän käyttöajan. Pyyhkäisymittausmoodi Patentoitu yksi - lasertekniikka ja sisäänrakennettu inklinometri mahdollistaa jatkuvan pyyhkäisymoodin käytön. Mittaus suoritetaan yksinkertaisesti pyörittämällä akseleita mistä asennosta tahansa mihin suuntaan tahansa. Erottuu joukosta Nykyaikainen muotoilu Värinäyttö taustavalolla Intel XScale 400 MHz suoritin USB liitäntä: PC:lle, tulostin Näppäimistö taustavalolla Selkeä selaustoiminto Järeät ladattavat akut Patentoitu yksi-laser-vastaanotin tekniikka Useita eri mittausmoodeja Koneketjujen linjaus 14 konetta Linjaustulos kolmen askeleen kautta Pehmeäjalkaekspertti Lämpömuodonmuutoksen laskenta Tukevat yleiskäyttöiset kiinnittimet Säädettävät ei - liukkaat kädensijat Bluetooth yhteys Datatietoihin pääsy avaimella Älykäs sanatäydennys Kompakti ja kätevä Universaaliliitännät anturille, laturille ja ympäristölaitteille. Kädensijat Säädettävä hihna (ei näkyvissä) ja kumiset kädensijat helpottavat koneen käsittelyä Tuki Tuki pitää näytön sopivassa asennossa mittauksen ajan.

3 Kätevä muotoilu ja tehokas toiminta Uudenaikainen muotoilu ja selkeä käyttöliittymä tekee käytöstä helposti ymmärrettävän. Kaikki toiminnot on saatavilla liittymän ja yleismenujen kautta. Riippuen käytöstä, voidaan käyttää jotakin viidestä eri mittaustavasta. Näppäimistö Ergonominen muotoilu käsittää navigointinäppäimet datasyöttönäppäimet ja toimintanäppäimet. Näppäimien sijoittelu on harkittu ja niitä on helppo käyttää. Overview näyttö Näyttää konejonon, linjaustitilanteen, tiedostonimen, käyttäjänimen, milloin mittaus viimeksi on tehty ja muutettu. Kaikki yhdellä ruudulla. Värinäyttö 140 mm leveä naarmuuntutumaton näyttö, näyttää ilman heijastuksia kirkkaan ja värikkään todellisuutta vastaavan kuvan. LED valot Laserin asema, linjaustilanne ja akun kunto on nähtävissä välittömästi kahdesta integroidusta LED valosarjasta. Kolme nopeaa askelta Saat tulokset kaikista linjauskohteista kolmen askeleen kautta (Mitat-Mittaus-Tulokset). Nopeuttava menu Menu toiminnot Ikonit eri menuille Yleismenu kaikille mahdollisuuksille Pikannäppäimet numeroilla Help - toiminta näytöllä

4 HU NVHR-6647 HFZR HU NVHR 72MG WIIEU857 5 Ohjelmahallinta Ohjelmahallinta Tiedostotoiminnan aloitus Sovellukset Käyttäjän määrittelemät mallit Pehmeäjalan mittaus Laiteasetukset: Käyttäjäasetukset/ Laiteräätälöinti/ Ennusteellinen teksti/ Päiväys ja aika/ Kielet/ Yksiköt ROTALIGN-SENSOR-D 5093 ROTALIGN-SENSOR-D MG MG MG 645 H MG 645 H MG 645 H Mittauksen joustavuutta 5-akselin vastaanotin Kasiasentodetektorit ja sisäänrakennettu elektroninen inklinometri sallii samanaikaisen esityksen pysty- ja vaakasuuntaisesta korjauksesta MOVE toiminnon aikana. Jatkuva pyyhkäisy Tämä suoraviivainen mittausmoodi on ihanteellinen vakiokoneille ja vaatii vain 60 asteen pyörityksen akseleille. Monipistemoodi Kytkimille jotka on asennettu eri tyyppisille akseleille. Mittaus vaatii vähintään kolme pistettä yli 60 kulmassa. Staattinen moodi Tämä on mittausmoodi pystyasentoiseen linjaukseen ja vaatii vähintään kolme kahdeksasta mahdollisesta mittauspisteestä. Ymmärettävä ja suoraviivainen Koneasetukset Vaaka- ja pystylinjaus Jonolinjaus aina 14 koneeseen asti Uudelleen käytettävät tiedostot ja mallit Konetyypit Kytkintyyppi( lyhtyt, kardaani, väliakseli) Tavoitteet ja lämpömuodonmuutokset Mittausten teko 5 mittaustapaa Mittaustulokset heti nähtävissä Standardipoikkeama Detektoktorin alueen laajennus Mittaustaulu ja historia Editoitava mittausellipsi

5 PC ohjelma työn asetuksiin, arkistointiin, raportointiin Alignment Explorer on ohjelma PC:n ja PRÜFTECHNIKin linjauslaitteiden kommunikointiin keskenään. ROTALIGN Ultra READER ja EDITOR ovat Windows ohjelmia, joita voidaan käyttää ROTALIGN Ultran kanssa. READER (toimitetaan mukana) tukee yhdensuuntaista kommunikointia ja mittaustieto voidaan siirtää PC:lle katsomista, tulostamista ja tallentamista varten (mustavalkoisena). EDITOR tukee kaksisuuntaista yhteydenpitoa ja asetukset voidaan valmistella, editoida, tulostaa ja arkistoida värillisinä. Pass moodi Kytkemättömät ja ei-pyöritettävät akselit voidaan mitata käyttäen mittausmoodia. Pehmeäjalka - analyysi Linjaustulokset Graafinen näyttö jaloille ja kytkintuloksille Elävä MOVE - toiminta: P&V suunnat yhtaikaisesti Kiinteät jalat (yksi pari tai enemmän) Dynaaminen toleranssi/ käyttäjän määrittelemä toleranssi Toleranssialue ja hymynäyttö Yleiskuva linjauksesta Pehmeäjalkakorjaus Mittaus Diagnoosi Käyttäjän määrittelemä pehmeäjalkatoleranssi

6 Tekniset tiedot ROTALIGN Ultra Tietokone CPU Intel XScale 400 MHz Muisti 64 MB RAM, 64 MB sisäinen Flash, 64 MB Compact Flash Näyttö Tyyppi Transflektiivinen (auringon valossa luettava) värinäyttö taustavalolla Resoluutio 1/2 VGA (480 x 320 pixeliä) Mitat 118 mm x 80 mm Kontrasti Säädettävä Valoisuus Säädettävä ( cd/m2) Näppäinelementit Navigaatiokursoriristi kolmella lisänäppäimellä (ylös, tyhjennä ja menu) Alphanumeerinen näppäimistö Kolme lyhytnäppäintä (mitoille, mittaukselle ja tuloksille ) LED valot 4 LEDiä (sininen, vihreä, keltainen, punainena) laserin asemalle ja linjaustilanteelle 2 LEDiä (sininen, vihreä/punainen) kommunikoinnille ja akun varaukselle Tehoyksikkö Li-Ion ladattava (7.2 V / 6.0 Ah) Toiminta-aika > 25 tuntia (25% mittausta 25% laskentaa, 50% torkku moodi) Varausaika < 6 tuntia Varausnäyttö 2 LEDi (vihreä/punainen) Varaus lämpötila 10 C to 40 C (50 F to 104 F) Torkku moodi Säädettävä 388 g Vaihdettava paristo (6x 1.5 V [IEC LR 14]) lisävaruste Toiminta-aika > 12 tuntia tyypillisessä käytössä (25% mittausta, 25% laskentaa, 50% torkku moodi) Torkku moodi Säädettävä Paristokotelo 553 g (paristojen kanssa) Ulkoiset liitännät USB isäntä Tukee ulkopuolista näppäimistöä ja tulostinta USB orja PC yhteys RS232 (sarja) Vastaanottimelle Langaton yhteys Bluetooth Ympäristön suojaus Iskunkestävä, pölytiivis, roiskeveden kestävä, (IP 65) Suhteellinen kosteus 10% to 90% Lämpötila-alue Käyttölämpötila 0 C - 45 C Varastointi -20 C - 60 C Mitat 243 x 172 x 61 mm 1 kg (2.2 lb) ilman akkua CE yhteensopivuus (kaapelipituuksille < 3 m) Yleinen EN Emissio EN Häiriöt EN , -3, -4, -5, -6, -11 Laseri Laser GaAlAs puolijohdelaseri Aallon pituus 670 nm (tyypillinen) Säteen halkaisija 5 mm Säteen hajonta < 0.3 mrad Säteen teho < 1 mw Laserin turvaluokka Class 2; FDA 21CFR 1000 ja 1040 Turvaohjeet Älä katso suoraan laseriin. Teholähde 9V paristo, IEC 6LR61 (alkaali tai litium) Käyttöaika 80 tuntia jatkuvasti, riippuen paristotyypistä Lämpötila-alue 0 C - 50 C N. 165 g Vastaanotin Viiden akselin suunta mittaus 2 tasoa (4 etäisyyttä) 1 inklinaatio 360 Mittausalue Rajoittamaton, dynaamisesti laajennettavissa Mittaustasojen ero N. 160 mm Resoluutio 1 µm ; kulma 10 µrad Virhe < 2% Rotaatiokulman virhe < 2 Mittausnopeus N. 20 Hz Lämpötila-alue 0 C - 60 C (32 F -140 F) N. 190 g (6.7 oz.) Laseri / Vastaanotin Max. mittauspituus laserin ja vastaanottimen etäisyys 10 m Mittausstabiilisuus Varmistettu lämpöstabiloidulla kevytmetallikotelolla Ympäristösuojaus Iskunkestävä, roiskeveden kestävä, pölytiivis (IP 67) Suojaus ulkoista valoa vastaan Kyllä Mitat N. 105 x 67 x 47 mm Laukku Tyyppi ABS, pudotustestattu (2 m ) Lukitus 2 avainlukkoa 1 numerolukko. Mitat 565 x 375 x 193 mm, sisältää kaikki vakio-osat N. 9 kg Muita PRÜFTECHNIK tuotteita PERMALIGN jatkuva linjauksen seuranta LEVALIGN tasomaisuuden mittaus tarkasti BORALIGN & CENTRALIGN porausten & turbiinien mittaus Printed in Germany ALI G ROTALIGN is a registered trademark of PRÜFTECHNIK Dieter Busch AG. No copying or reproduction of this information, in any form whatsoever, may be undertaken without express written permission of PRÜFTECHNIKAG. The information contained in this leaflet is subject to change without further notice due to the PRÜFTECHNIK policy of continuous product development. PRÜFTECHNIK products are the subject of patents granted or pending throughout the world. Copyright 2004 by PRÜFTECHNIK AG. Vieraile PRÜFTECHNIK Alignment Systems Oskar-Messter-Straße 15 D Ismaning, Germany Phone: +49 (0) Fax: +49 (0) info@pruftechnik.com Laserlinjauksen keksijöiltä
