Tässä käyttöohjeessa annetaan yleisiä ohjeita uuden hitsauskoneesi käytöstä ja kunnossapidosta.

Koko: px
Aloita esitys sivulta:

Download "Tässä käyttöohjeessa annetaan yleisiä ohjeita uuden hitsauskoneesi käytöstä ja kunnossapidosta."

Transkriptio

1

2 Sisällys 1. Johdanto Käyttötarkoitus Esittely Turvallisuusohjeet Huomautus- ja varoitusmerkkien esittely Ohjeita laitteen turvalliseen käyttöön Yleiset turvallisuusohjeet Turvallisuusohjeet hitsauskonetta käytettäessä Toimenpiteet ennen käyttöä Pakkausmateriaalien poisto ja tuotteen tarkastus Liittäminen sähköverkkoon Varusteiden asennus Lisäainelankakelan asennus Käyttö Hitsaustyön aloittaminen Täytelankahitsaus Ongelmanratkaisu Huolto Yleistä Puhtaanapito Langanjohtimen puhdistus Kaasusuuttimen puhdistus Virtalähdeyksikön puhdistus Kuluvien osien vaihto Langansyöttöyksikön tarkastus Tekniset tiedot Takuu Takuuehdot i

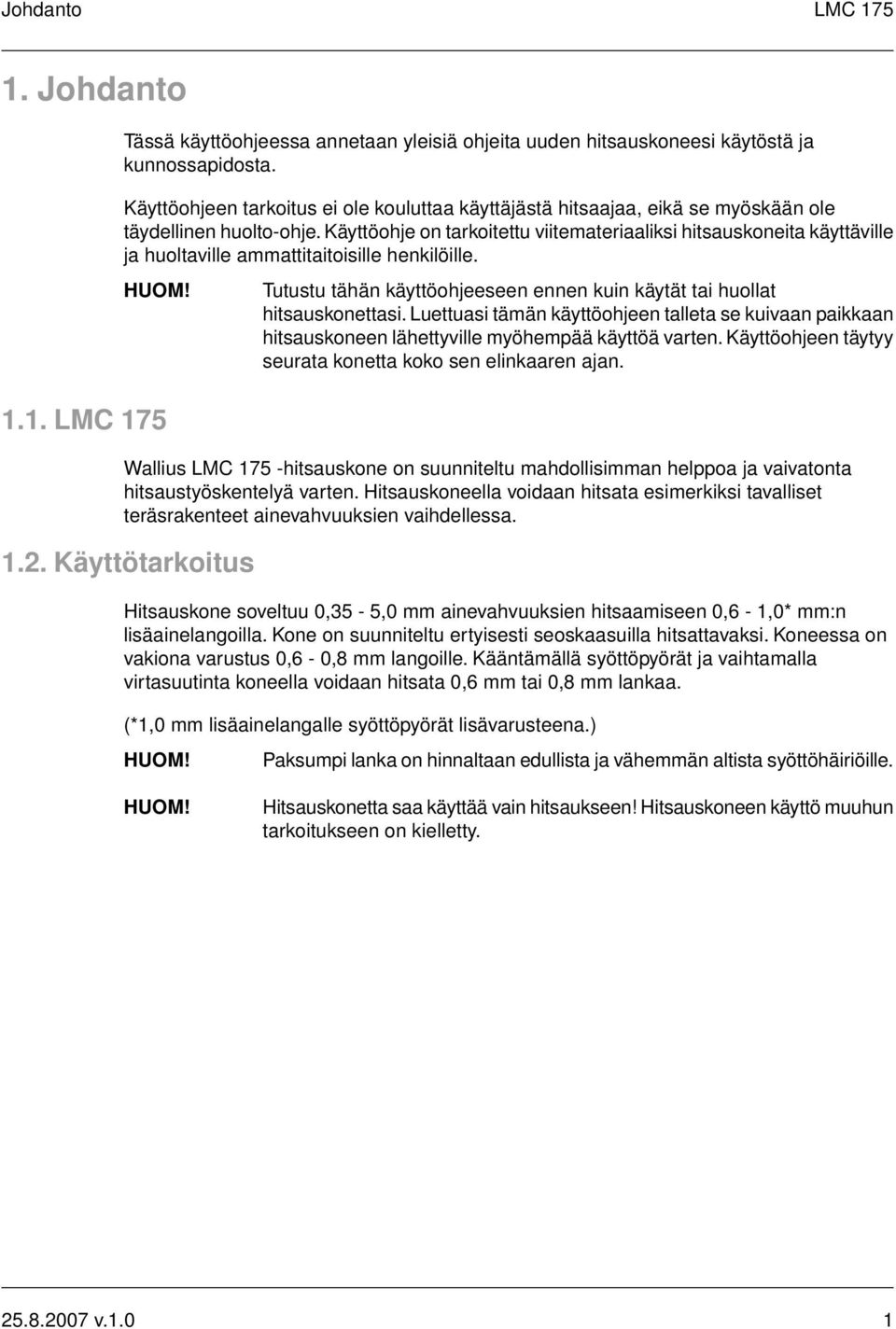

3 Johdanto 1. Johdanto Tässä käyttöohjeessa annetaan yleisiä ohjeita uuden hitsauskoneesi käytöstä ja kunnossapidosta. Käyttöohjeen tarkoitus ei ole kouluttaa käyttäjästä hitsaajaa, eikä se myöskään ole täydellinen huolto-ohje. Käyttöohje on tarkoitettu viitemateriaaliksi hitsauskoneita käyttäville ja huoltaville ammattitaitoisille henkilöille Tutustu tähän käyttöohjeeseen ennen kuin käytät tai huollat hitsauskonettasi. Luettuasi tämän käyttöohjeen talleta se kuivaan paikkaan hitsauskoneen lähettyville myöhempää käyttöä varten. Käyttöohjeen täytyy seurata konetta koko sen elinkaaren ajan. Wallius -hitsauskone on suunniteltu mahdollisimman helppoa ja vaivatonta hitsaustyöskentelyä varten. Hitsauskoneella voidaan hitsata esimerkiksi tavalliset teräsrakenteet ainevahvuuksien vaihdellessa Käyttötarkoitus Hitsauskone soveltuu 0,35-5,0 mm ainevahvuuksien hitsaamiseen 0,6-1,0* mm:n lisäainelangoilla. Kone on suunniteltu ertyisesti seoskaasuilla hitsattavaksi. Koneessa on vakiona varustus 0,6-0,8 mm langoille. Kääntämällä syöttöpyörät ja vaihtamalla virtasuutinta koneella voidaan hitsata 0,6 mm tai 0,8 mm lankaa. (*1,0 mm lisäainelangalle syöttöpyörät lisävarusteena.) Paksumpi lanka on hinnaltaan edullista ja vähemmän altista syöttöhäiriöille. Hitsauskonetta saa käyttää vain hitsaukseen! Hitsauskoneen käyttö muuhun tarkoitukseen on kielletty. 1

4 Johdanto 1.3. Esittely Etupaneeli 1. Langannopeuden säätö 2. Lämpösuojan merkkivalo 3. Päävirtakytkin 4. Hitsausjännitteen säätökytkin 5. Polttimen liitin 6. Plus-virtaliitin 7. Virtakaapeli 8. Miinus-virtaliitin 2

5 Turvallisuusohjeet 2. Turvallisuusohjeet 2.1. Huomautus- ja varoitusmerkkien esittely Näin on merkitty käyttöohjeessa kohdat, jotka ovat erityisen huomionarvoisia hitsauskoneen käytön ja huollon tehokkuuden ja oikeiden työtapojen kannalta. VAROITUS! Näin on merkitty käyttöohjeen kohdat, joissa kuvatuista toimenpiteistä saattaa aiheutua vaaratilanteita käyttäjälle, ellei tämä noudata käyttöohjeessa annettuja ohjeita. Oheisenkaltaista keltaista kolmiota on käytetty käyttöohjeessa kuvissa, kun niihin liittyy jokin turvallisuuteen liittyvä seikka, joka on tärkeä huomioida työskentelyssä Ohjeita laitteen turvalliseen käyttöön Yleiset turvallisuusohjeet Huomioi seuraavat hitsauskoneeseen liittyvät yleiset turvallisuusohjeet: Lue käyttöohje huolella ennenkuin otat hitsauskoneen käyttöön. Säilytä ohjeet, niiden tulee seurata hitsauskonetta koko sen elinkaaren ajan. Älä koskaan käytä viallista hitsauskonetta. Älä käytä hitsauskonetta jos se on pudonnut tai siihen on osunut voimakas isku. Valtuutetun huoltokorjaamon suorittaman tarkastuksen tai korjauksen jälkeen hitsauskonetta on turvallista käyttää. Hitsauskoneen rakenteen muuttaminen ilman valmistajan suostumusta on kielletty. Luvattomat muutokset poistavat valmistajan tuotevastuun. Hitsauskoneen ja sen lisälaitteiden korjaukseen saa käyttää vain valmistajan hyväksymiä alkuperäisiä varaosia. Siisti työskentelyalue on turvallisen työskentelyn perusta. Tarkasta työskentelyalue aina ennen työn aloittamista. Poista kaikki riskitekijät. 3

6 Turvallisuusohjeet Turvallisuusohjeet hitsauskonetta käytettäessä Huomioi seuraavat hitsauskoneen käyttöön ja huoltoon liittyvät turvallisuusohjeet: Käytä ihoa suojaavaa vaatetusta hitsauksen aikana. Hitsausvalo polttaa ihon. Helposti syttyvien vaatteiden käyttö hitsaustyössä tai sen läheisyydessä on kielletty. Käytä riittävän paksuja suojakäsineitä, jotka suojaavat hitsauskipinöiltä ja kuumuudelta. Käytä kuulosuojaimia ja muita tarpeellisia suojavälineitä. Käsittele varoen kuumia työkappaleita ja hitsauspoltinta. Varoita myös muita henkilöitä vaaroista. Varoita muita vaara-alueella olevia henkilöitä. Hitsauskonetta ei saa käyttää ilman koneiston suojapeltejä. Hitsauspolttimen suuntaaminen itseäsi tai muita henkilöitä kohden on kielletty. Jos tunnet sähköiskun, keskeytä hitsaustyö välittömästi. Irrota hitsauskoneen liitoskaapeli pistorasiasta välittömästi. Suurivirtainen magneettikenttä saattaa aiheuttaa toimintahäiriöitä elektronisiin laitteisiin (esim. sydämentahdistimeen). Varmista aina ennen hitsauslaitteen käyttöä, että se on sähkömagneettisesti yhteensopiva muiden ympäristössä olevien laitteiden kanssa. Suojaa silmäsi hitsaustyöhön soveltuvalla hitsauskypärällä ja riittävän tummilla laseilla (väh. NR10). Valokaaren katsominen paljain silmin on EHDOTTOMASTI KIELLETTY! Valokaari voi vahingoittaa silmiä jopa 15 metrin päästä katsottuna. 4

7 Turvallisuusohjeet Piilolinssien käyttö hitsauksen yhteydessä on kielletty. Piilolinssit saattavat palaa kiinni sarveiskalvoon hitsauskaaren säteilylämmöstä. Varo heijastuvaa hitsausvaloa! Suojaa itsesi erityisesti hitsatessasi terveydelle haitallisia metalleja. Suositeltavia suojautumiskeinoja ovat savukaasuimurin, ilmastoidun hitsausmaskin ja suojaavan vaatetuksen käyttö. Järjestä hitsauspaikalle kunnollinen tuuletus. Happikaasun käyttö ilmanvaihtoon on kielletty! Varo pyöriviä langansyöttörullia! Niiden väliin tarttuva käsine voi vetää sormen rullien väliin. Pidä lapset poissa hitsaustyömaalta. Huomioi tulityömääräykset. Varmistu sammutuskaluston saatavuudesta ja siirrä kaikki palava ja helposti syttyvä materiaali mahdollisuuksien mukaan pois hitsauspaikan läheisyydestä. Varmista myös ettei hitsattavan rakenteen kuumeneminen (lämmönsiirtokyky) aiheuta tulipalovaaraa tai muuta vahinkoa. Hitsaaminen palo- ja räjähdysherkkien aineiden läheisyydessä tai umpinaisessa tilassa on kielletty! Jos kuitenkin pakottavasta syystä joudut hitsaamaan paloturvallisesti riskialttiissa paikassa, varmista varotoimenpitein, että syttymis- tai räjähdysvaaraa ei ole. Järjestä lisäksi aina jatkuva valvonta turvalliselle etäisyydelle pelastautumisen varmistamiseksi. Tarkista, ettei suojavaatteisiisi ole imeytynyt mitään palavaa nestettä eikä taskussasi ole mitään palonarkaa esinettä (esim. tupakansytytintä tms.). Hitsausvirtalähteen liitäntäkaapeli on varustettu kelta-vihreällä johtimella, jonka pitää AINA olla kytkettynä suojamaadoitukseen. Kelta-vihreän johdon kytkeminen jännitteelliseksi on ehdottomasti kielletty! Tarkasta maadoituksen toimivuus kytkentätyön jälkeen. 5

8 Turvallisuusohjeet Jos hitsaat kohteessa, joka on maadoitettu sähköverkkoon, varmista ettei koneessa tai langansyöttölaitteessa ole hitsausvirran maavuotoa. Vuodon voivat aiheuttaa ylimääräiset esineet esimerkiksi lankatilassa. Vuototilanteessa hitsausvirta kulkee sähköverkon suojamaassa ja tästä voi aiheutua verkkojohtimen tuhoutuminen ja tulipalovaara. Suojaa liitäntäkaapelia teräviltä ja putoavilta esineiltä. Korjauta viallinen liitäntäkaapeli välittömästi. Käytä hitsauskonetta aina valvonnan alaisena. Katkaise virta pääkytkimestä jos poistut koneen läheisyydestä Estä vieraiden esineiden joutuminen koneen sisälle. Ne saattavat vioittaa konetta sekä aiheuttaa hengenvaaran. Käsittele konetta varoen kuoppaisella ja/tai pehmeällä alustalla (kaatumisvaara). Konetta ei saa asettaa pinnalle, jonka kaltevuus on yli 10 astetta. Sähkölaitteen käyttö kosteissa olosuhteissa on ehdottomasti kielletty. Säilytä kone kuivassa tilassa. Jos laitteeseen pääsee kosteutta esimerkiksi sateella, kondensoitumalla tai muulla tavalla, anna koneen kuivua kunnolla ennen käyttöä. Irrota kone sähköverkosta, kun et käytä konetta. Salama tai muu jännitepiikki sähköjärjestelmässä voi vaurioittaa konetta. Irrota hitsauskoneen verkkojohto pistorasiasta huoltotai puhdistustyön ajaksi sähköiskun välttämiseksi. Hitsauskoneen vetäminen liitäntäkaapelista on kielletty. Kaasupullo on asennettava ja lukittava sille tehtyyn telineeseen kaatumisen estämiseksi. Kaasupullo on väärin käsiteltynä vaarallinen. Tarkasta kaasun toimittajan ohjeet kaasun oikeasta käsittelystä. Anna kaapeleiden olla työtilassa vapaasti, älä kierrä niitä esim. metalliputkien ympäri. Metallin ympäri 6

9 Turvallisuusohjeet kierretyt kaapelit muodostavat käämin, joka häiritsee hitsausta ja saattaa rikkoa hitsauslaitteen. 7

10 Toimenpiteet ennen käyttöä 3. Toimenpiteet ennen käyttöä 3.1. Pakkausmateriaalien poisto ja tuotteen tarkastus Pura hitsauskone ja sen tarvikkeet kuljetuspakkauksesta. Tarkista samalla, ettei kone ole vaurioitunut kuljetuksen aikana. Jos hitsauskone on vaurioitunut kuljetuksessa, ota välittömästi yhteys asianomaiseen kuljetusliikkeeseen ja tee vahinkoilmoitus. Vaurioitunutta hitsauskonetta ei saa kytkeä sähköverkkoon. Jos toimitus ei vastaa tehtyä tilausta, ota yhteys laitteen myyjään Liittäminen sähköverkkoon Hitsauskone toimitetaan vakiona 3-vaihekytkennällä 400 V:n verkkoon / 50 Hz. Kun asennat vaihejohtoja 3-vaihepistotulppaan, vaihejärjestyksellä ei ole merkitystä. Suojamaadoitusjohtimen eristeen väri on keltainen-vihreä. Liitä pistotulppa aina suojamaadoitettuun pistorasiaan. Viereisessä kuvassa 1 = L1 2 = L3 3 = L2 4 = N 5 = suojamaadoitusjohdin VAROITUS! VAROITUS! Ennen kuin liität hitsauskoneen sähköverkkoon, varmista verkon oikea jännitetaso. Suojajohtimen eriste on keltainen/vihreä. Ensiökytkennän saa tehdä vain valtuutettu sähkömies! Hitsauskoneen virheellinen kytkentä saattaa aiheuttaa hengenvaaran! 8

11 Toimenpiteet ennen käyttöä 3.3. Varusteiden asennus 1. Asenna hitsauspolttimen pikaliitin hitsauskoneen etupaneelin pikaliittimeen. Varmista ennen kuin aloitat asennuksen, että hitsauspolttimen pikaliittimen ja hitsauskoneen pikaliittimen liitospinnat ovat molemmat ehjiä ja puhtaita. Viereisessä kuvassa 1 = kontaktiholkit 2 = kontaktinastat 3 = päätekiristinmutteri 4 = kaasuliitin 2. Tarkasta hitsauspolttimen pikaliittimen kontaktinastojen suoruus sekä kaasuliittimen O-renkaat. 3. Nosta suojakaasupullo telineeseen ja kiinnitä suojakaasupullon hihna. 4. Irrota suojakaasupullon venttiilin suojahattu sekä tulppamutteri. 5. Kiinnitä paineenalennus/virtausmittari suojakaasupullon venttiiliin. 6. Johda virtausmittarista kaasunsyöttöletku hitsauskoneeseen. 7. Kiristä letkuliitokset. 8. Avaa suojakaasupullon venttiili varovasti. Seuraa samalla kaasunsyöttöletkun painemittaria. 9. Tarkista letkuliitosten pitävyys kiertämällä suojakaasupullon venttiili kiinni. Jos kaasunsyöttöletkun paine alkaa heti laskea vaikka hitsauskoneen magneettiventtiili on kiinni, jossain on vuoto. 9

12 Toimenpiteet ennen käyttöä VAROITUS! Jos paineensäädin on viallinen, sulje suojakaasupullon venttiili välittömästi ja laske paine pois hitsauspolttimen kautta. Paineenalaisena mittarin ja letkujen irrotus on vaarallista. Viereisessä kuvassa 1 = suojakaasupullon painemittari 2 = kaasunsyöttöletkun painemittari. 10. Laita hitsauskoneen pistoke pistorasiaan. 11. Kytke hitsauskoneen virta päälle pääkytkimestä. 12. Paina hitsauspolttimen liipaisinta, jolloin hitsauskoneesta kuuluu naksahdus ja langansyöttöpyörät lähtevät pyörimään. 13. Pidä liipaisin pohjaan painettuna ja säädä oikea kaasunvirtaus paineensäätimen alla olevasta ruuvista. 14. Kaasun tarve on välillä 8-15 l/min. Kun vapautat hitsauspolttimen liipaisimen, langansyöttöpyörät pysähtyvät ja suojakaasun virtaus loppuu. 10

13 Toimenpiteet ennen käyttöä 3.4. Lisäainelankakelan asennus 1. Varmista, että etupaneelin päävirtakytkin on asennossa OFF. 2. Valitse hitsaustyöhön sopiva lanka. 3. Aseta lankakela hitsauskoneeseen lankakela-akseliin. Osuta kelajarrun lukitusnasta (kohta 1 alla olevassa kuvassa) lankakelan lukitusreikään. 4. Vedä ylemmän paininpyörän säätöruuvista itseesi päin. Tällöin säätöruuvi liikkuu paininpyörän lukitsevan paininvarren päältä pois ja vapauttaa paininpyörän. 5. Leikkaa lanka. Oikaise se noin 15 cm:n matkalta. VAROITUS! Ottaessasi langanpäätä kelalta älä päästä lankaa irti. Jos langasta ei pidetä kiinni, kela alkaa purkautumaan ja langanpää voi osua silmiin. 6. Pyöristä langanpää viilalla. Teräväsärmäinen langanpää vaurioittaa lankajohdinta. 7. Työnnä hitsauslanka langanohjaimen ohjauspiraalin (kohta 1 alla olevassa kuvassa) kautta kapillaariputkeen (kohta 2 alla olevassa kuvassa). 8. Tarkista syöttöpyörien sopivuus langalle. Ohjetaulukossa on mainittu soveltuvat syöttöpyörät ja syöttöpyörään on stanssattu langan halkaisija. 9. Pidä edelleen langasta toisella kädelläsi kiinni. Paina samalla paininpyörän paininvartta niin, että paininvarsi painuu alaspäin. 11

14 Toimenpiteet ennen käyttöä 10. Kun paininvarsi on käännetty alaspäin, päästä langasta irti. Työnnä paineensäätöruuvi paininvarren päälle, jolloin paininpyörä lukittuu. 11. Irrota polttimesta kaasu- ja lankasuuttimet. Kaasu- ja lankasuuttimen irrotus tässä vaiheessa on vapaavalintaista. Voit jatkaa myös irrottamatta niitä. 12. Käännä päävirtakytkin asentoon ON. Virran kytkemistä osoittava merkkilamppu syttyy. 13. Paina hitsauspolttimen kytkimestä niin kauan, kunnes lanka on kulkenut lankajohtimen läpi ja noin 5 cm lankaa tulee näkyviin virtasuuttimen pitimestä. VAROITUS! Varo polttimesta tulevaa langanpäätä. 14. Pidä hitsauspolttimen kaapeli aina mahdollisimman suorana asentaessasi hitsauslankaa hitsauspolttimeen. Muoviset langanjohtimet vaurioituvat herkästi ellei hitsauspolttimen kaapeli ole suorassa asennuksen aikana. 15. Käännä päävirtakytkin asentoon OFF. 16. Jos irrotit virta- ja kaasusuuttimet, asenna ne takaisin paikoilleen. Kiristä virtasuutin avaimella. 12

15 Toimenpiteet ennen käyttöä Irrota ja asenna kaasusuutin paikoilleen aina myötäpäivään kiertämällä. Vastapäivään kierrettäessä kaasusuuttimen lukitusjousi saattaa katketa. VAROITUS! Käsittele varoen kuumia osia! 17. Katkaise lanka noin mm virtasuuttimen ulkopuolelta. 18. Säädä syöttöpyörien paine sopivaksi joko kiristämällä ja löysäämällä paininjousta painavaa säätöruuvia. Paineen tulisi olla niin alhainen kuin mahdollista ilman että langan kulku vaikeutuu. 19. Säädä lankakelan jarru kiertämällä säätömutteria, joka on lankakela-akselin päässä. Jarru kiristyy kun kierrät säätömutteria myötäpäivään ja vastaavasti löystyy kun kierrät säätömutteria vastapäivään. 13

16 Toimenpiteet ennen käyttöä Lankakelan jarrun kireys on silloin oikein säädetty, kun lankaan ei tule löysää langansyötön pysähtyessä. Jos lankakelan jarru on liian kireällä, langansyöttö on epätasaista. Lanka saattaa jumittua kelalla olevan langan väliin ja aiheuttaa syöttöhäiriöitä. 20. Aseta hitsauskoneen etupaneelissa oleva langannopeuden säätö minimiasentoon. 21. Tarkista letkujen kunnollinen kiinnitys. 22. Avaa kaasupullon venttiili varovasti seuraamalla letkupainetta osoittavaa mittaria. Säädä kaasunvirtaus hitsaukseen sopivaksi. 14

17 Käyttö 4. Käyttö 4.1. Hitsaustyön aloittaminen Aloita hitsaustyö seuraavasti: 1. Kiinnitä maadoitusjohto hitsattavaan harjoituskappaleeseen. 2. Käännä hitsauskoneen etupaneelissa olevaa hitsausjännitteen säätökytkintä valitaksesi hitsausjännitteen määrän. Valitse esimerkiksi asento 3. VAROITUS! Hitsausjännitteen säätökytkintä ei milloinkaan saa kääntää valokaaren palaessa. 3. Säädä hitsauskoneen etupaneelissa olevasta portaattomasta langansyötön säätönupista langansyöttönopeus siten, että se vastaa jännitteensäätökytkimen asentoa ja langan paksuutta (katso ohjeellinen taulukko hitsauskoneen lankatilan luukusta tai tämän käyttöohjeen lopusta). 4. Avaa suojakaasupullon venttiili. VAROITUS! Jos paineensäädin on viallinen, sulje suojakaasupullon venttiili välittömästi ja laske paine pois hitsauspolttimen kautta. Paineenalaisena mittarin ja letkujen irrotus on vaarallista. 5. Tuo hitsauspolttimen pää hitsausetäisyydelle, noin 8-15 mm päähän harjoituskappaleesta. 6. Paina hitsauspolttimen liipaisinta. 7. Säädä hitsauksen aikana langansyöttönopeutta portaattomasta langansyötön säätönupista, kunnes valokaari palaa rauhallisesti. Tällöin kuuluu lyhytkaarihitsaukselle tyypillinen valokaaren sihisevä ääni ja hitsausjälki on hyvälaatuista. 15

18 Käyttö Käytettäessä eri suojakaasulaatuja (seoskaasu, CO2 jne.) langansyötön ja hitsausjännitteen välinen suhde muuttuu. Tällöin voidaan kokeillen löytää kullekin kaasulle ja langalle sopiva optimiarvo. Argon S soveltuu vain alumiinin hitsaukseen, eikä CO2-mittari sovi kierteiltään muihin suojakaasupulloihin. Seoskaasuille on oltava oma virtausmittarinsa. Kun hitsataan pienillä jännitteillä ohuita teräskappaleita ja hitsaustuloksen laadun ja ulkonäön on oltava hyvät, on suositeltavaa käyttää suojakaasuna seoskaasuja Täytelankahitsaus (Suojakaasutäytteinen lanka, esim. Wallius TM 123.) 1. Kytke kaasuttoman täytelangan hitsauksessa hitsauspoltin miinus-napaan. 2. Vaihda myös hitsauskoneessa hitsauspolttimen napaisuus täytelankahitsausta varten. Kytke hitsauspolttimelle kytketty kaapeli miinus-liittimeen ja maattokaapeli plus-liittimeen (katso kuva ohesta). 16

19 Käyttö Täytelankahitsauksessa on syytä käyttää suurempaa virtasuutinta: esimerkiksi 0,9 mm täytelangalle sopii 1,2 mm virtasuutin. Kun hitsaat kaasuttomalla täytelangalla suurella teholla, varo hitsaamasta pitkiä peräkkäisiä jaksoja. Kaasujäähdytyksen puutteen vuoksi hitsauspoltin saattaa vaurioitua. Voit käyttää tehohitsauksessa suojakaasua aivan pienenä virtauksena täytelankahitsauksen tukena. Silloin hitsauspoltin jäähtyy paremmin. 17

20 Ongelmanratkaisu 5. Ongelmanratkaisu Alla olevassa taulukossa on muutamia esimerkkejä asioista, jotka saattavat aiheuttaa häiriöitä hitsauksessa. Jos et itse pysty selvittämään ongelmaa, ota yhteyttä huoltokorjaamoomme, hitsauslaitteen jälleenmyyjään tai tarvittaessa valtuutettuun sähköhuoltoon. Oire Alhainen hitsausteho korkeasta jännitteestä huolimatta. Hitsausjälki on kumpumainen ja epätasainen. Hitsaussauma on epätasainen. Vika Pääsulake on palanut. Vaihe puuttuu. Maajohdon kosketus on huono. Johtoliitos on löysä esim. verkkoliitäntäpistokkeessa. Vaihe puuttuu. Hitsausarvot on asetettu väärin. Korjaustoimenpide Vaihda sulake. Tarkasta, 1. onko sulake palanut 2. onko pistorasiassa tai -tulpassa huono johtoliitos tai 3. onko virtajohto poikki. Vaihda sulake tarvittaessa. Ota tarvittaessa yhteys valtuutettuun sähköhuoltoon. Tarkasta, onko hitsattavassa kappaleessa maalia, ruostetta tai muita epäpuhtauksia. Puhdista tarvittaessa. Tarkasta maattokaapelin tai maattopuristimen liitoksen kunto sekä maattopuristimen kunto yleensä. Ota tarvittaessa yhteys valtuutettuun sähköhuoltoon. Johtoliitos on kiristettävä. Ota yhteys valtuutettuun sähköhuoltoon. Toimi vian korjaamiseksi kuten oireen "Alhainen hitsausteho korkeasta jännitteestä huolimatta" kohdalla neuvotaan. Tarkasta asettamasi hitsausarvot (hitsausjännitteen ja 18

21 Ongelmanratkaisu Oire Langan päässä näkyy vain pientä kipinöintiä. Langansyöttö on epätasaista. Lanka palaa kiinni suuttimeen. Vika Suojakaasua on liian vähän tai se on vääränlaista. Napaisuus on väärä. Hitsauspolttimen päävirtakaapeli on vioittunut. Virtasuutin on kulunut. Langanjohdin on likainen tai viallinen. Hitsausjännitettä on liikaa langansyöttöön nähden. Ohjausputken suutin ei ole linjassa langansyöttöpyörän kanssa. Syöttöpyörän puristuspaine on liian suuri tai pieni. Virtasuutin on vioittunut. Jännitettä on liikaa langansyöttöön nähden. Korjaustoimenpide langansyöttönopeuden suhde), korjaa hitsausarvoja tarvittaessa. Tarkasta käyttämäsi suojakaasulaatu. Vaihda tarvittaessa. Tarkasta, että kaapelit on kytketty oikeisiin napoihin hitsaustavan vaatimusten mukaan (esim. täytelankahitsaus vaatii kaapeleiden napaisuuden vaihdon). Vaihda napaisuutta tarvittaessa. Vaihda hitsauspoltin uuteen. Vaihda virtasuutin (muista kiristää virtasuutin avaimella). Puhalla likainen langanjohdin puhtaaksi. Vaihda viallinen langanjohdin uuteen. Pienennä hitsausjännitteen määrää hitsauskoneen etupaneelissa olevasta hitsausjännitteen säätökytkimestä. Korjaa linjaus siirtämällä ohjausputken suutin suoraan linjaan syöttöpyörän uraan nähden. Katkaise lanka syöttöpyörän kohdalta ja vedä lanka pois monitoimikaapelista. Säädä paininpyörä pienemmälle paineelle. Vaihda virtasuutin uuteen. Vähennä jännnitteen määrää. 19

22 Ongelmanratkaisu Oire Paljon roiskeita hitsattaessa. Vika Langanjohdin on likainen tai vioittunut. Hitsausarvot on valittu väärin. Virtasuutin on kulunut. Perusaineessa on ruostetta tai muita epäpuhtauksia. Käytössä on väärä kaasu (esim. puhdas argon ei sovi teräkselle). Korjaustoimenpide Puhdista tai tarvittaessa vaihda langanjohdin. Valitse uudet hitsausarvot. Vaihda hitsaussuutin. Poista ruoste teräsharjalla tai hiomalla. Poista maali hiomalla. Poista öljyt yms. epäpuhtaudet esim. sopivilla kemikaaleilla ja puhdistusaineilla tai kuumapesulla. Ota käyttöön oikea kaasulaatu. Kaapelit on yhdistetty vääriin napoihin. Vaihda kaapeleiden napaisuus toisin päin. Hitsausjälki on huokoinen. Maajohdon kosketus on huono. Suojakaasu on loppunut tai sitä ei ole riittävästi. Kaasusuutin on täynnä roiskeita. Kaasunpuhallus on epäsymmetristä. Kontaktisuuttimen kierteet ovat tukkineet kaasuntulokanavat Toimi vian korjaamiseksi kuten oireen "Alhainen hitsausteho korkeasta jännitteestä huolimatta" kohdalla neuvotaan. Vaihda kaasupullo tai lisää kaasumäärää l/min. Puhdista kaasusuutin. Puhdista kaasusuutin ja polttimen kaulan kaasuvirtausaukot roiskeista. Vaihda tarvittaessa hitsauspolttimesta riippuen joko koko polttimen kaula tai keraaminen kaasunhajoitin uuteen. Kontaktisuuttimen tyyppi on väärä. Ota käyttöön toinen suutintyyppi. 20

23 Ongelmanratkaisu Oire Vika Hitsattava kappale on märkä, öljyinen, ruosteinen yms. Tuulipuhaltaa suojakaasun pois. Monitoimikaapelin tiivisteet ja/tai o-rengas ovat vioittuneet. Korjaustoimenpide Puhdista hitsattava kappale liasta. Hitsauspaikka on liian vetoinen. Vaihda suojaisempaan hitsauspaikkaan. Vaihda tiivisteet/o-rengas. 21

24 Huolto 6. Huolto 6.1. Yleistä 6.2. Puhtaanapito Hitsauskone on suunniteltu mahdollisimman yksinkertaiseksi ja toimintavarmaksi. Se kuitenkin kaipaa toistuvaa huoltoa toimiakseen moitteettomasti. Hitsauskonetta saa huoltaa ainoastaan sen toimintaan ja käyttöön perehtynyt ammattitaitoinen henkilö. Jos tässä luvussa läpikäydyt huoltotoimenpiteet eivät riitä hitsauskoneen kunnostamiseen, ota yhteyttä huoltokorjaamoomme Langanjohtimen puhdistus Lisäainelankakelan vaihdon yhteydessä on suositeltavaa puhdistaa langanjohdin esimerkiksi paineilmalla. 1. Irrota kuparinen virtasuutin puhalluksen ajaksi esimerkiksi kuivalla paineilmalla. 2. Puhalla langanjohtimeen kuivaa paineilmaa kaapelin langansyöttöpäästä langan kulkusuuntaan. 3. Vaihda kulunut virtasuutin välittömästi. 22

25 Huolto Kaasusuuttimen puhdistus Kaasusuuttimeen tarttuu hitsauksen aikana roiskeita. 1. Poista roiskeet varovasti raaputtamalla tarkoitukseen sopivalla työkalulla. Naarmuuntuneeseen kaasusuuttimeen roiskeet tarttuvat herkemmin. 2. Ruiskuta kaasusuuttimen etureunaan suoja-ainetta, joka helpottaa roiskeiden poistamista seuraavalla kerralla. Suihkuta suoja-aine aina suuttimen sivulta, ei koskaan suoraan edestäpäin. Pidä hitsauspolttimen pää suunnattuna alaspäin, jolloin suoja-aine ei tuki kaasureikiä Virtalähdeyksikön puhdistus 1. Puhdista virtalähdeyksikkö vuosittain joko imuroimalla se tai puhaltamalla siihen varovasti paineilmaa. 2. Tarkasta samalla kaikki hitsauskoneen johtoliitokset. Liitäntäkaapelin on oltava irti sähköverkosta Kuluvien osien vaihto Hitsauskoneen kuluvat osat on uusittava tarvittaessa. Hitsauslaitteen kuluvia osia ovat hitsauspolttimen osat langansyöttöpyörä hitsauskoneen pyörät. Kuluvat osat on uusittava laitteen omistajan omalla kustannuksella. 23

26 Huolto 6.4. Langansyöttöyksikön tarkastus Tarkasta ja tarvittaessa uusi langansyöttöpyörä. Epätasaiseen langansyöttöön saattaa usein olla syynä vioittunut tai kulunut langanjohdin, joka on myös aika-ajoin uusittava. Voitele syöttö- ja paininpyörien liukulaakerit määräajoin (käytöstä riippuen 1-6 kertaa vuodessa) kulumisen vähentämiseksi. Laita öljyä varoen, ettei sitä pääse valumaan hitsauskoneen muihin osiin. 24

27 Tekniset tiedot 7. Tekniset tiedot Min. hitsausvirta/lanka Max. hitsausvirta/lanka Max. hitsausvirta/kuormitettavuus Kuormitettavuus 60 % Kuormitettavuus 100 % Tyhjäkäyntijännite Jänniteportaiden määrä Langansyöttönopeus Lisäainelangan halkaisija Fe Lisäainelangan halkaisija Al Liitäntäjännite Liitäntäteho ED 100 % Sulakekoko Suojakaasu Lankakelan paino Monitoimikaapelin pituus Leveys Korkeus Pituus Paino A/mm A/mm A/ED A V kpl m/min mm V kva A kg m mm kg 20 / 0,6 mm 25 / 0,8 mm 175 / 0,8 mm 175 / 18% , , ,0 3 x 400 2,1 10 hidas Seoskaasu / Ar / (CO2) (260 ilman pyöriä)

28 Takuu 8. Takuu 8.1. Takuuehdot Wallius Hitsauskoneet Oy antaa valmistamilleen ja edustamilleen tuotteille takuun, joka käsittää tuotteen valmistusraaka-aineesta tai valmistusvirheestä johtuvat vauriot. Takuun piiriin kuuluva vioittunut osa korvataan uudella tai, mikäli mahdollista, korjataan veloituksetta. Takuuaika on kaksi (2) vuotta edellyttäen, että hitsauskonetta käytetään yksivuorotyössä. Takuu ei korvaa vahinkoja, jotka aiheutuvat hitsauskoneen asiaankuulumattomasta tai varomattomasta käytöstä, ylikuormituksesta, huolimattomasta hoidosta tai luonnollisesta kulumisesta. Takuu ei myöskään korvaa takuukorjauksesta mahdollisesti aiheutuvia ylityö-, matka- ja rahtikuluja. Takuukorjaukset tehdään Wallius Hitsauskoneet Oy:n tehtaalla Muurlassa tai lähimmällä valtuutetulla Wallius-huoltokorjaamolla. Takuukorjausta pyydettäessä on esitettävä hitsauskoneen takuukortti. Hitsauskoneessa hitsauspolttimen osat, langansyöttöpyörä, virtausmittari ja hitsauskoneen pyörät ovat kuluvia osia, jotka pitää uusia tietyin väliajoin hitsauskoneen omistajan kustannuksella. 26

29 EY- VAATIMUSTENMUKAISUUSVAKUUTUS Vakuutamme, että valmistamamme sähkölaite täyttää pienjännitedirektiivin (LVD) 73/23/ETY, sähkömagneettista yhteensopivuutta koskevan EMC-direktiivin 89/336/ETY, sekä kumpaankin edellämainittua koskevan muutosdirektiivin 93/68/ETY vaatimukset. Valmistajan nimi: Wallius Hitsauskoneet Oy Valmistajan yhteystiedot : Muurlantie 510, MUURLA, puh (02) , fax (02) , wallius@wallius.com Laitteen kuvaus: Mig/mag-hitsauspuoliautomaatti Laitteen kauppanimi, malli, sarjanumero:, kunkin yksilön kokoonpano on merkitty tietokantaamme. Laitteen rakenne noudattaa seuraavien yhdenmukaistettuja standardeja: LVD EN : 1998 IEC : 1998 Tuotteelle on laadittu rakennetiedosto, dokumenttimme nro Wh-Rt-LMC175 Laite on CE-merkitty v 2007 Muurlassa Wallius Hitsauskoneet Oy Timo Wallius: toimitusjohtaja

30

31

32 Wallius Hitsauskoneet Oy, Muurlantie 510, Muurla, puhelin (02) , fax (02) , käyttöohjeen tuotenumero
