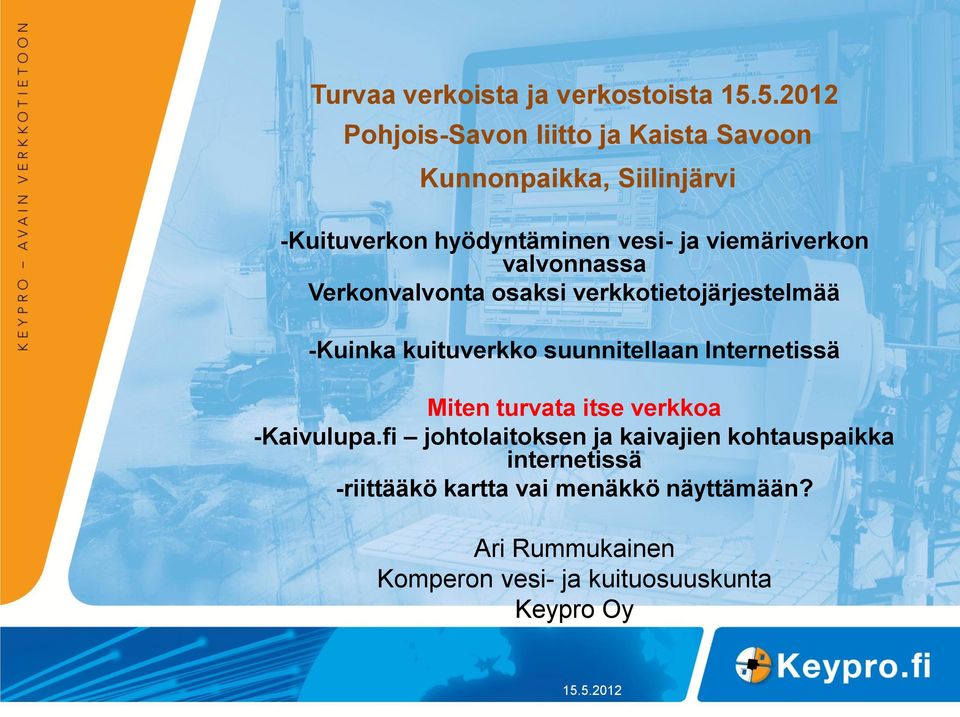

1 Turvaa verkoista ja verkostoista Pohjois-Savon liitto ja Kaista Savoon Kunnonpaikka, Siilinjärvi -Kuituverkon hyödyntäminen vesi- ja viemäriverkon valvonnassa Verkonvalvonta osaksi verkkotietojärjestelmää -Kuinka kuituverkko suunnitellaan Internetissä Miten turvata itse verkkoa -Kaivulupa.fi johtolaitoksen ja kaivajien kohtauspaikka internetissä -riittääkö kartta vai menäkkö näyttämään? Ari Rummukainen Komperon vesi- ja kuituosuuskunta Keypro Oy

viemäriverkon valvonnassa Verkonvalvonta osaksi verkkotietojärjestelmää -Kuinka kuituverkko suunnitellaan

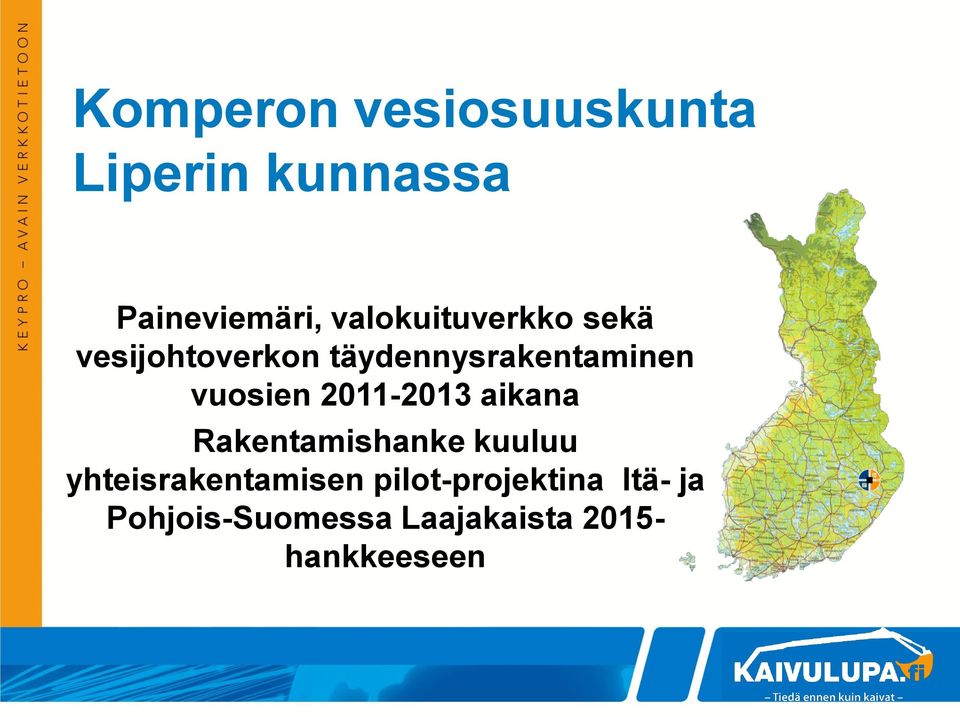

2 Komperon vesiosuuskunta Liperin kunnassa Paineviemäri, valokuituverkko sekä vesijohtoverkon täydennysrakentaminen vuosien aikana Rakentamishanke kuuluu yhteisrakentamisen pilot-projektina Itä- ja Pohjois-Suomessa Laajakaista hankkeeseen

vuosien 2011-2013 aikana Rakentamishanke kuuluu

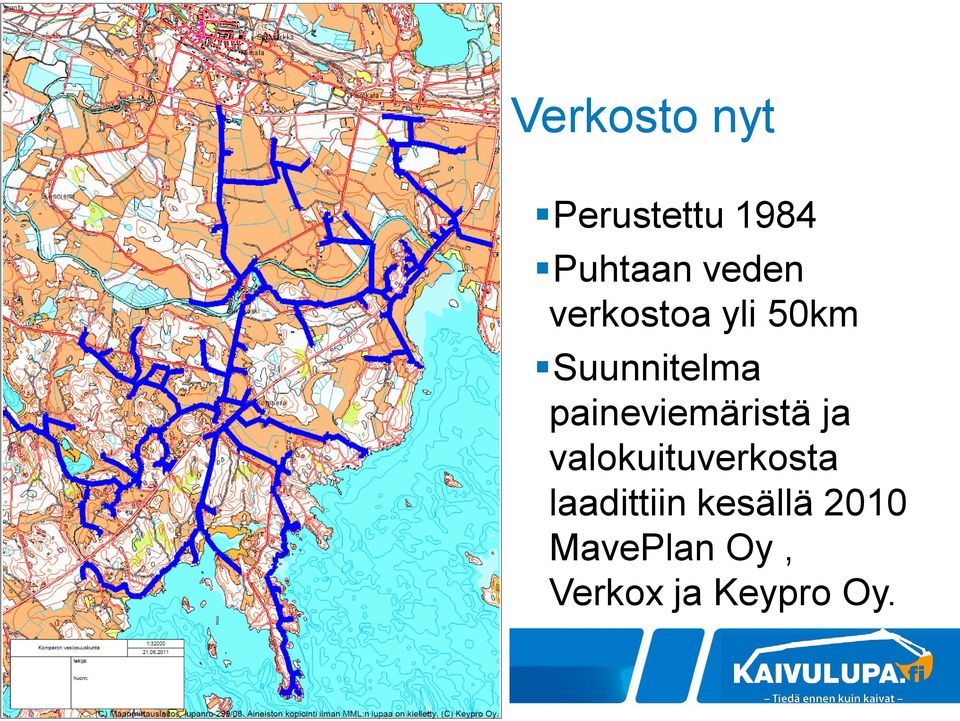

3 Verkosto nyt Perustettu 1984 Puhtaan veden verkostoa yli 50km Suunnitelma paineviemäristä ja valokuituverkosta laadittiin kesällä 2010 MavePlan Oy, Verkox ja Keypro Oy.

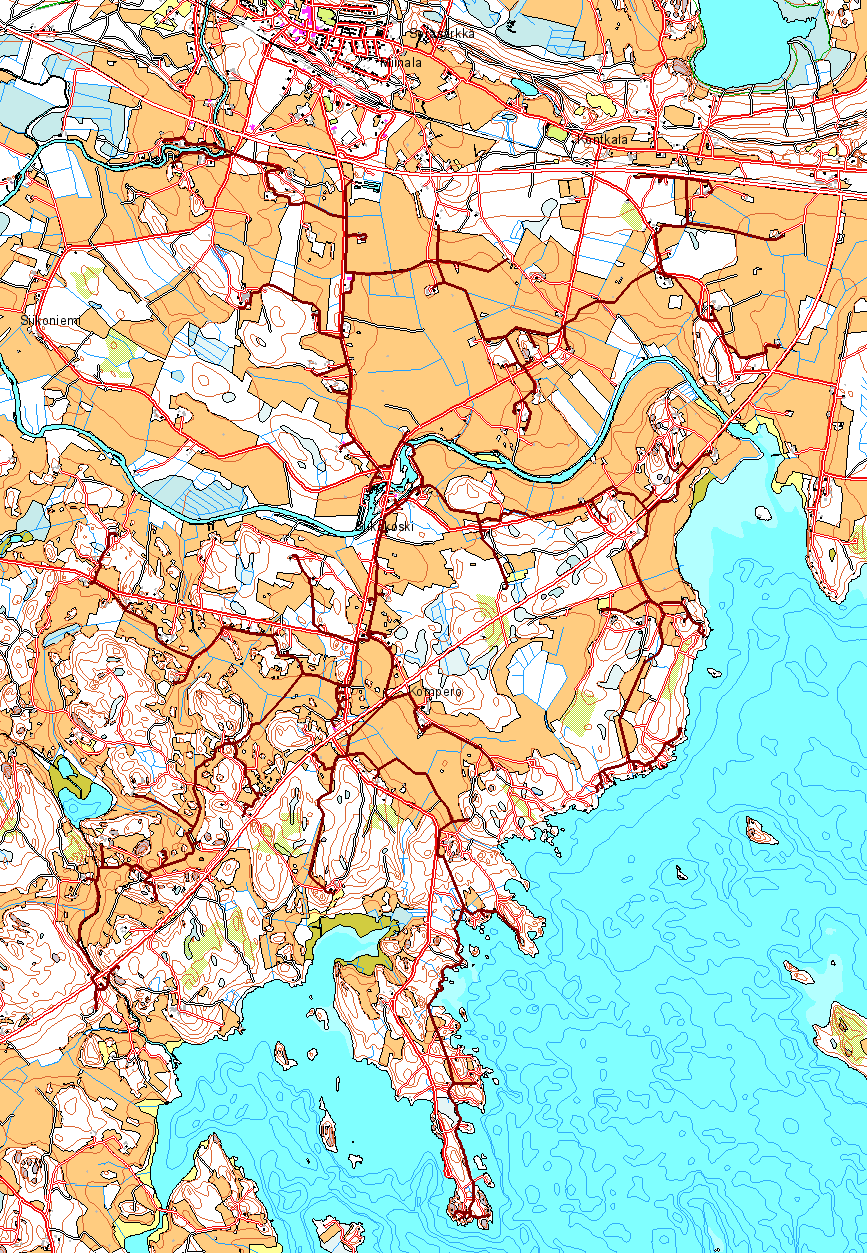

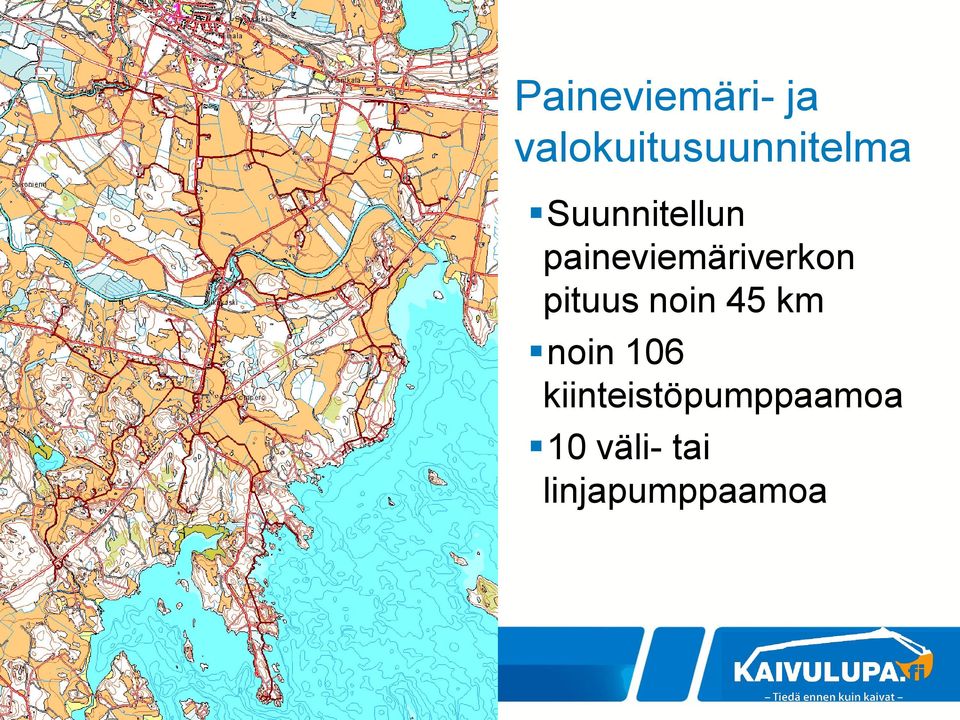

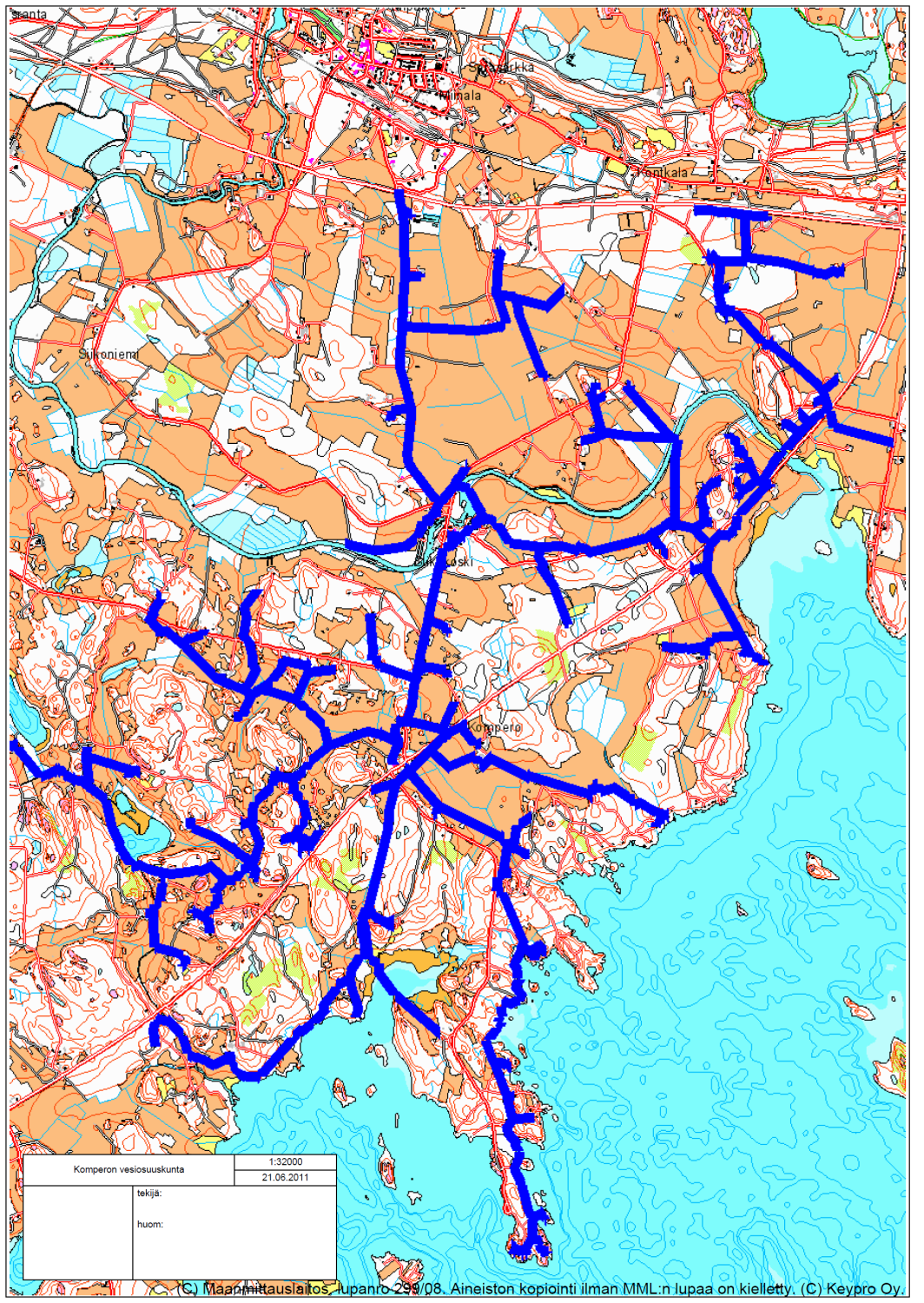

4 Paineviemäri- ja valokuitusuunnitelma Suunnitellun paineviemäriverkon pituus noin 45 km noin 106 kiinteistöpumppaamoa 10 väli- tai linjapumppaamoa

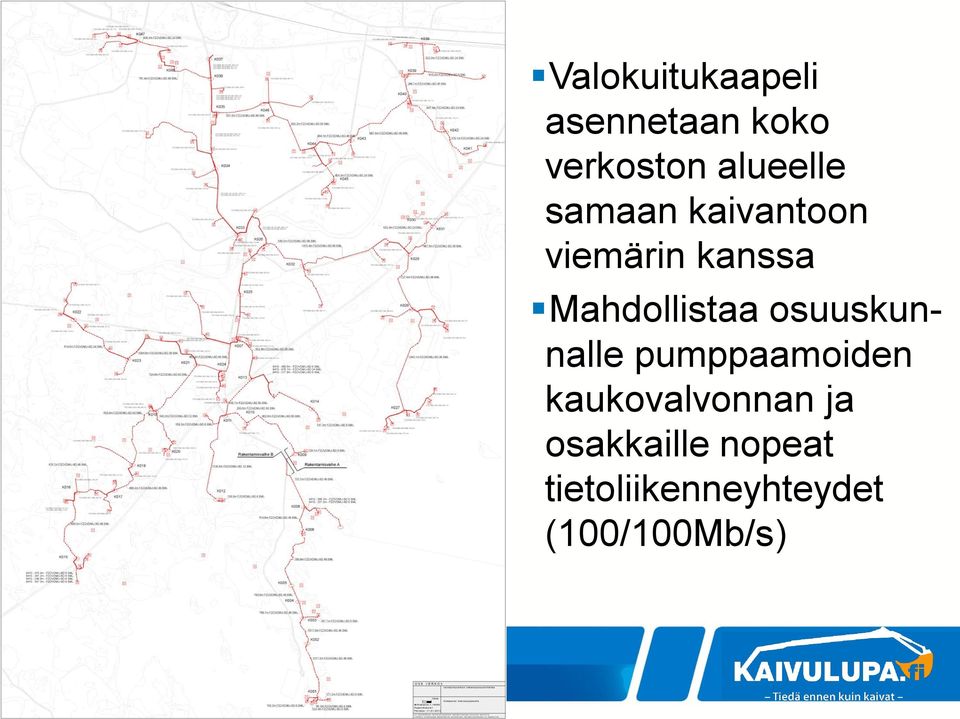

5 Valokuitukaapeli asennetaan koko verkoston alueelle samaan kaivantoon viemärin kanssa Mahdollistaa osuuskunnalle pumppaamoiden kaukovalvonnan ja osakkaille nopeat tietoliikenneyhteydet (100/100Mb/s)

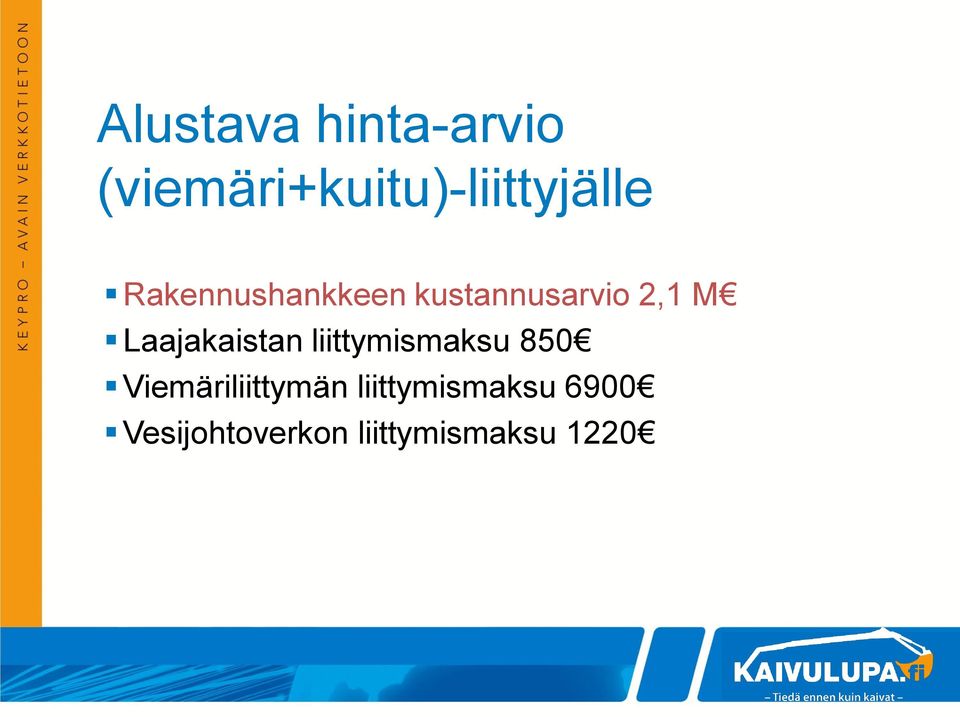

6 Alustava hinta-arvio (viemäri+kuitu)-liittyjälle Rakennushankkeen kustannusarvio 2,1 M Laajakaistan liittymismaksu 850 Viemäriliittymän liittymismaksu 6900 Vesijohtoverkon liittymismaksu 1220

7 Hankkeen rahoitus Euroopan maaseudun kehittämisen maatalousrahasto & Suomen valtio 35% Kunta 20% Osakkaiden omarahoitus 45% Rahoitustuen saaminen edellyttää: 1. Yhteisrakentamisen menettelytapojen kehitys 2. Vesi/viemäriverkon valvonnan kehittämistä

omarahoitus 45% Rahoitustuen saaminen edellyttää: 1.

Internet Valvottavat laitteet: Linja/väli- ja kiinteistöpumppaamot Kuituverkko liittyy jokaiseen pumppaamoon Kyläkytkin Valvottava tieto: Vippa Pumpun vika Pumpun käynti

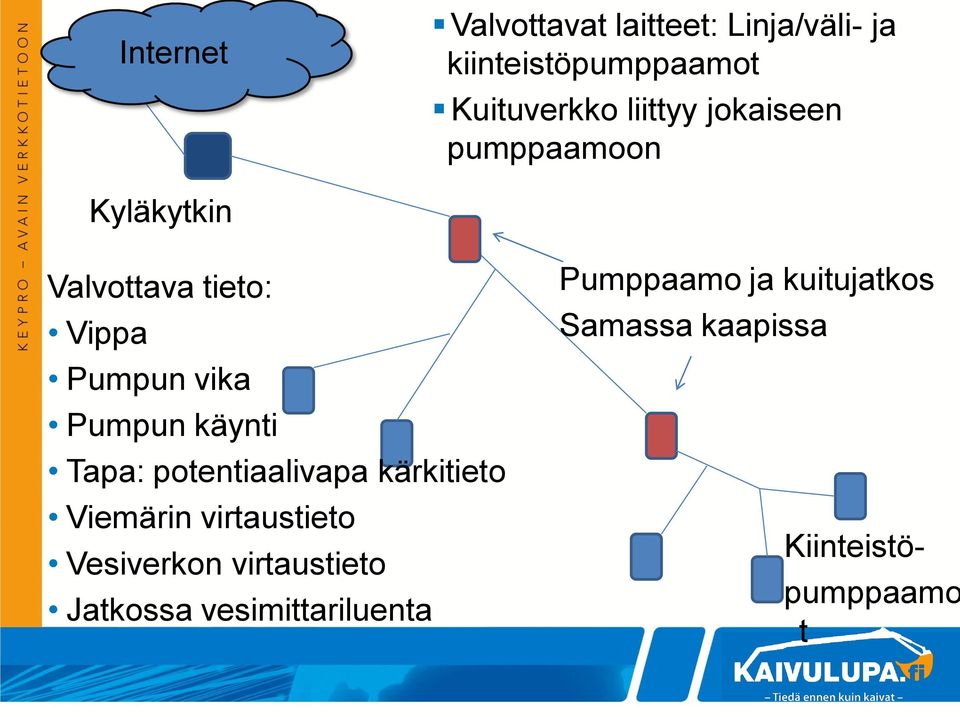

8 Internet Valvottavat laitteet: Linja/väli- ja kiinteistöpumppaamot Kuituverkko liittyy jokaiseen pumppaamoon Kyläkytkin Valvottava tieto: Vippa Pumpun vika Pumpun käynti Tapa: potentiaalivapa kärkitieto Viemärin virtaustieto Vesiverkon virtaustieto Jatkossa vesimittariluenta Pumppaamo ja kuitujatkos Samassa kaapissa Kiinteistö- pumppaamo t

käynti Tapa: potentiaalivapa kärkitieto Viemärin virtaustieto Vesiverkon virtaustieto

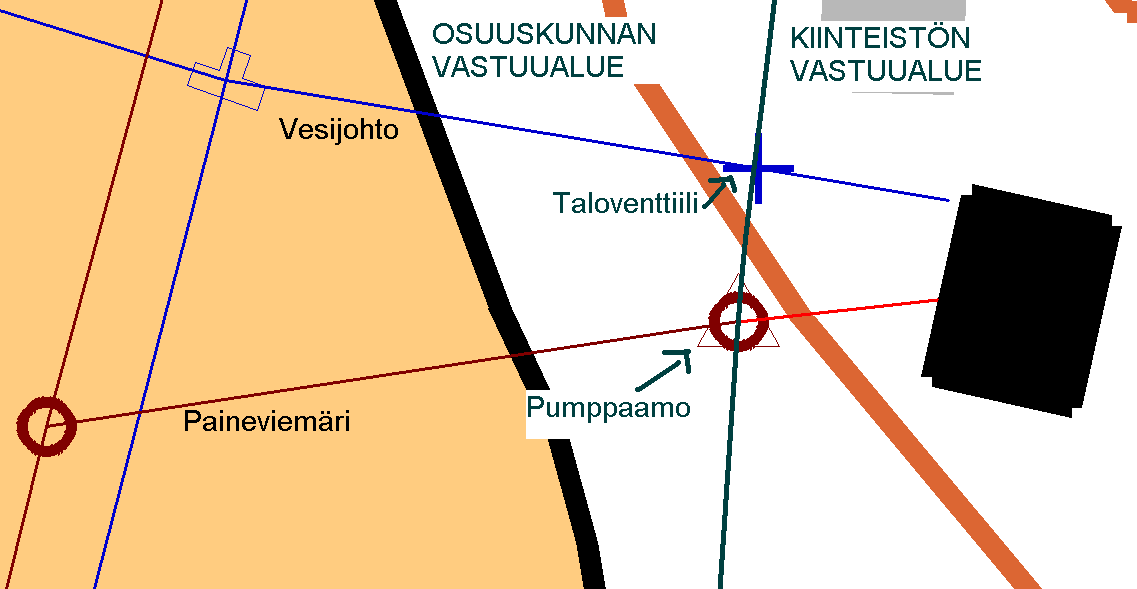

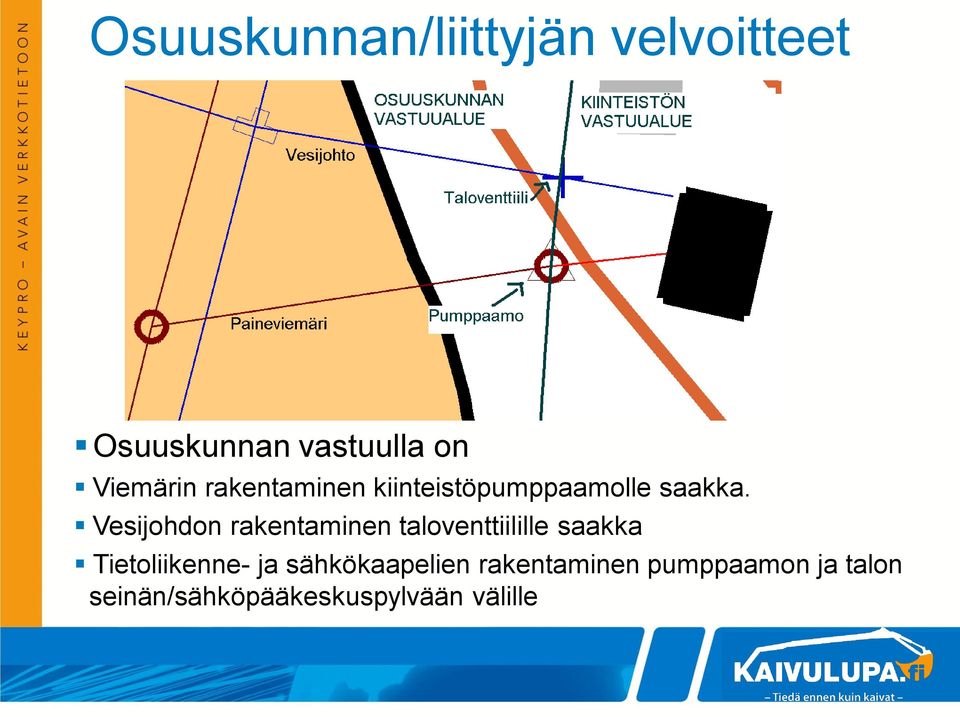

9 Osuuskunnan/liittyjän velvoitteet Osuuskunnan vastuulla on Viemärin rakentaminen kiinteistöpumppaamolle saakka. Vesijohdon rakentaminen taloventtiilille saakka Tietoliikenne- ja sähkökaapelien rakentaminen pumppaamon ja talon seinän/sähköpääkeskuspylvään välille

Vesijohdon rakentaminen taloventtiilille saakka Tietoliikenne- ja

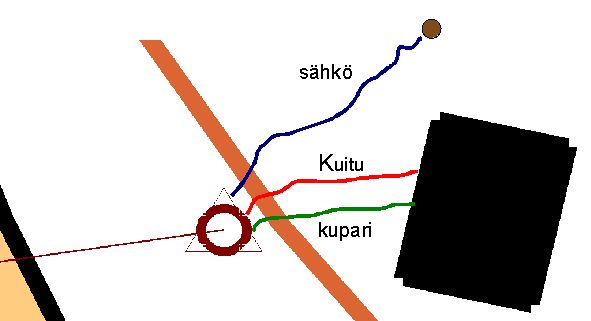

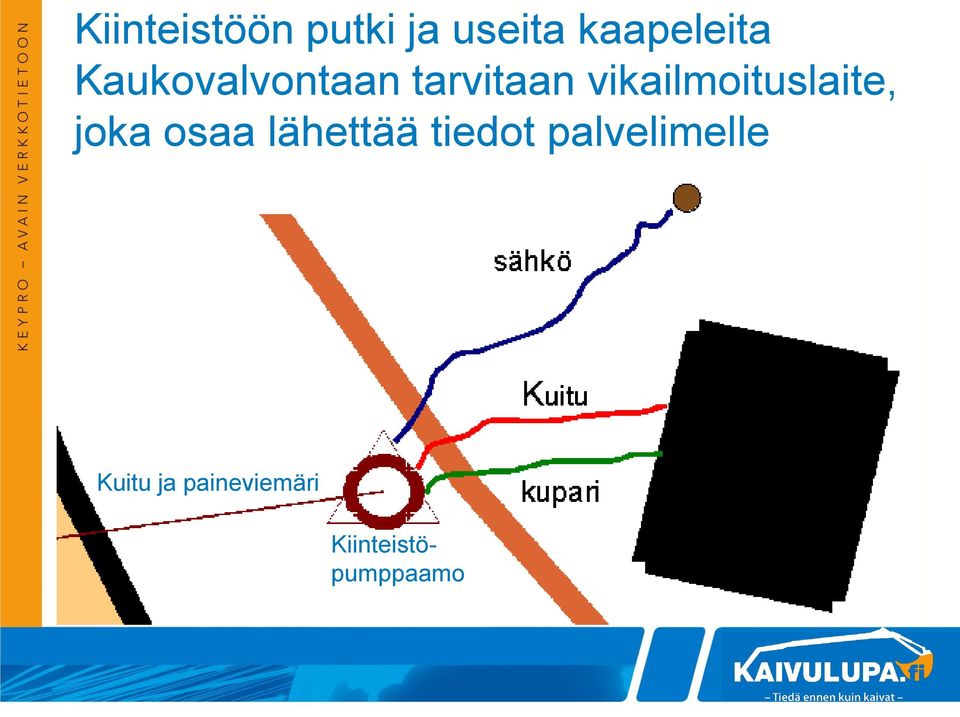

10 Kiinteistöön putki ja useita kaapeleita Kaukovalvontaan tarvitaan vikailmoituslaite, joka osaa lähettää tiedot palvelimelle Kuitu ja paineviemäri Kiinteistöpumppaamo

11 Esimerkkejä vikailmoituslaitteista: -Digin Rabbit SBC BL4S100 -Lantronixin IntelliBox-I/O 2100 Virransyöttö: 9-36 VDC, 2 W max. Lämpötila-alue: -40 C 85 C Koko n. 100 mm x 150 mm x 20 mm Rajapinnat: - Ethernet RJE 45-liitäntä - Digitaalitulot: 12 kpl - Digitaalilähtöjä: 8 kpl -Analogitulot: 4 kpl (4-20 ma) -Käy myös linja/välipumppaamoon, lisäksi tarvitaan kuitupääte kuten kiinteistöissäkin Rabbit SBC IntelliBox-I/O

100 mm x 150 mm x 20 mm Rajapinnat: - Ethernet RJE 45-liitäntä - Digitaalitulot: 12 kpl -

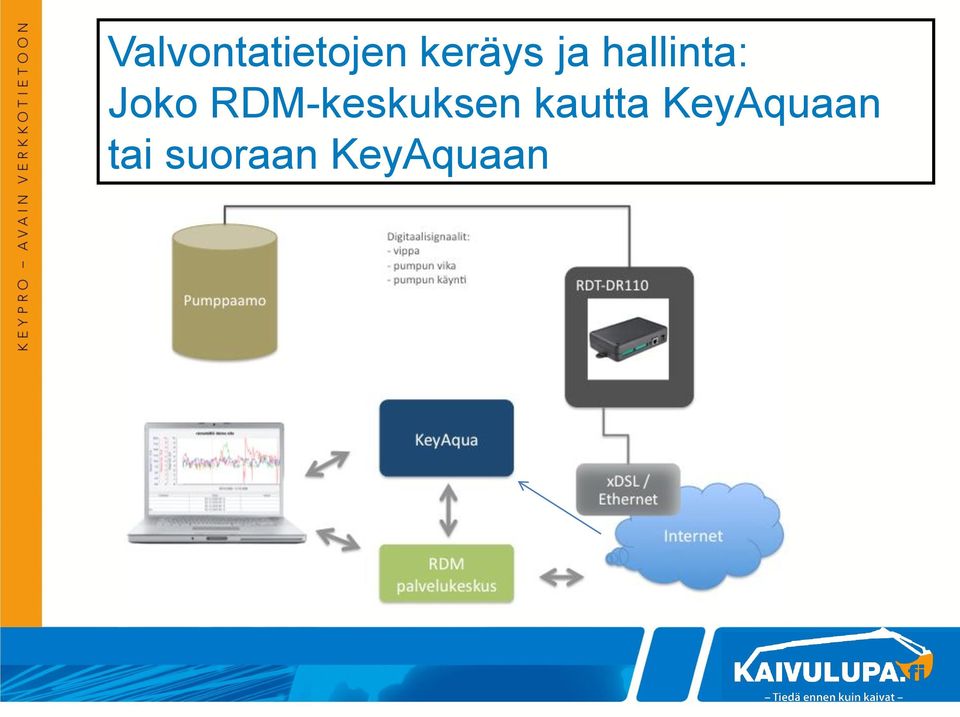

12 Valvontatietojen keräys ja hallinta: Joko RDM-keskuksen kautta KeyAquaan tai suoraan KeyAquaan

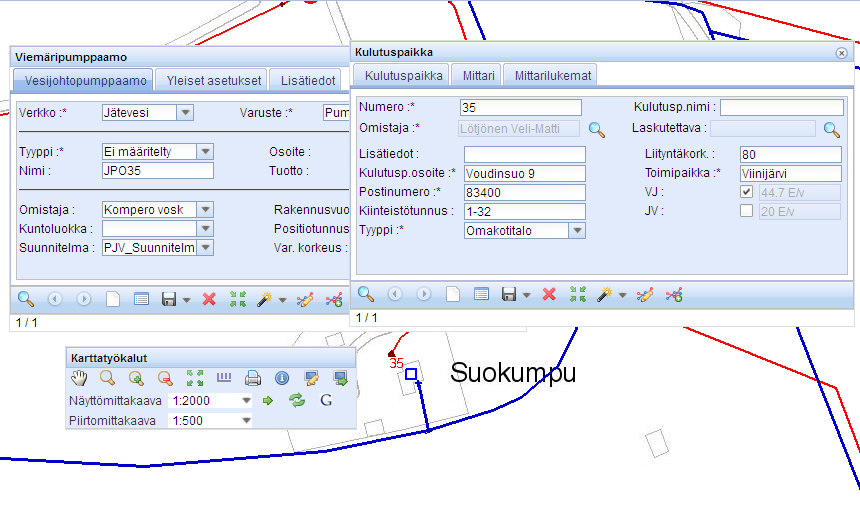

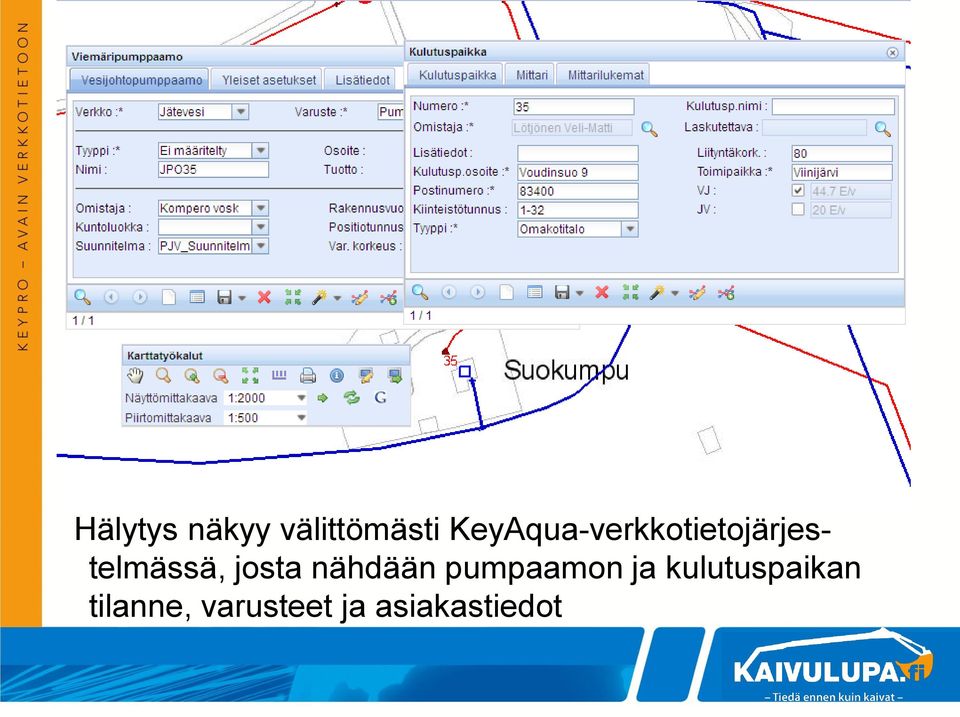

13 Hälytys näkyy välittömästi KeyAqua-verkkotietojärjestelmässä, josta nähdään pumpaamon ja kulutuspaikan tilanne, varusteet ja asiakastiedot

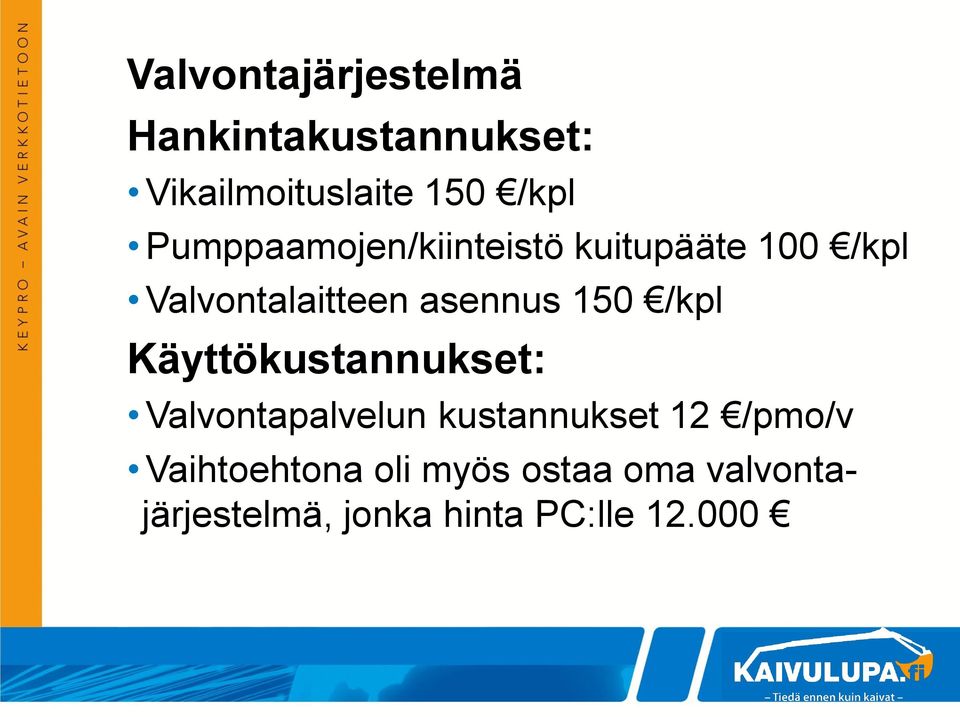

14 Valvontajärjestelmä Hankintakustannukset: Vikailmoituslaite 150 /kpl Pumppaamojen/kiinteistö kuitupääte 100 /kpl Valvontalaitteen asennus 150 /kpl Käyttökustannukset: Valvontapalvelun kustannukset 12 /pmo/v Vaihtoehtona oli myös ostaa oma valvontajärjestelmä, jonka hinta PC:lle

150 /kpl Käyttökustannukset: Valvontapalvelun kustannukset 12 /pmo/v

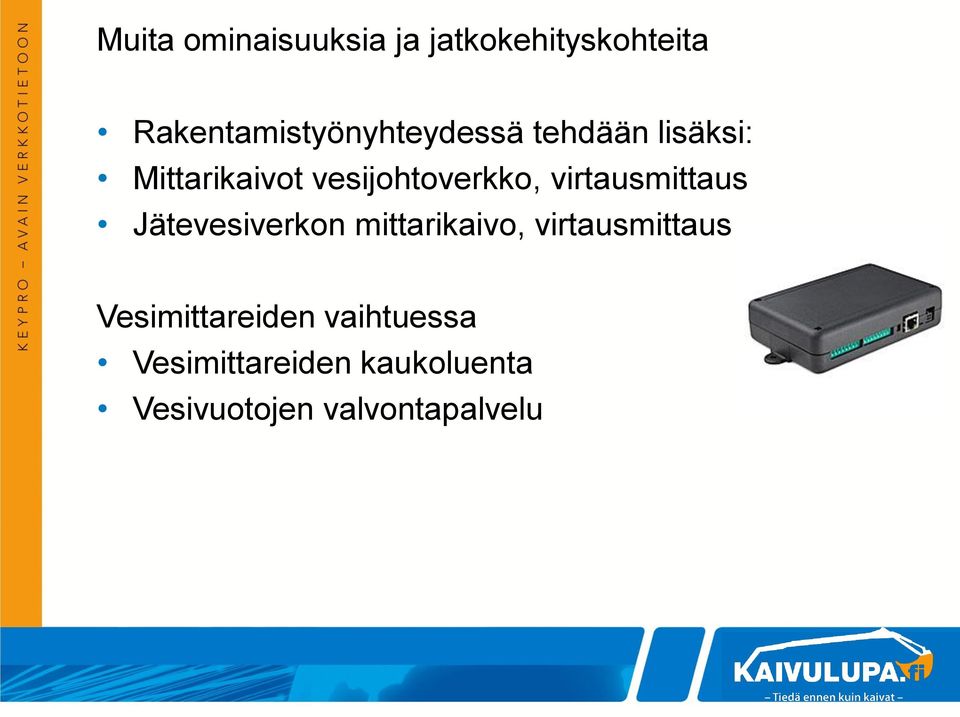

15 Muita ominaisuuksia ja jatkokehityskohteita Rakentamistyönyhteydessä tehdään lisäksi: Mittarikaivot vesijohtoverkko, virtausmittaus Jätevesiverkon mittarikaivo, virtausmittaus Vesimittareiden vaihtuessa Vesimittareiden kaukoluenta Vesivuotojen valvontapalvelu

vesijohtoverkko, virtausmittaus Jätevesiverkon mittarikaivo,

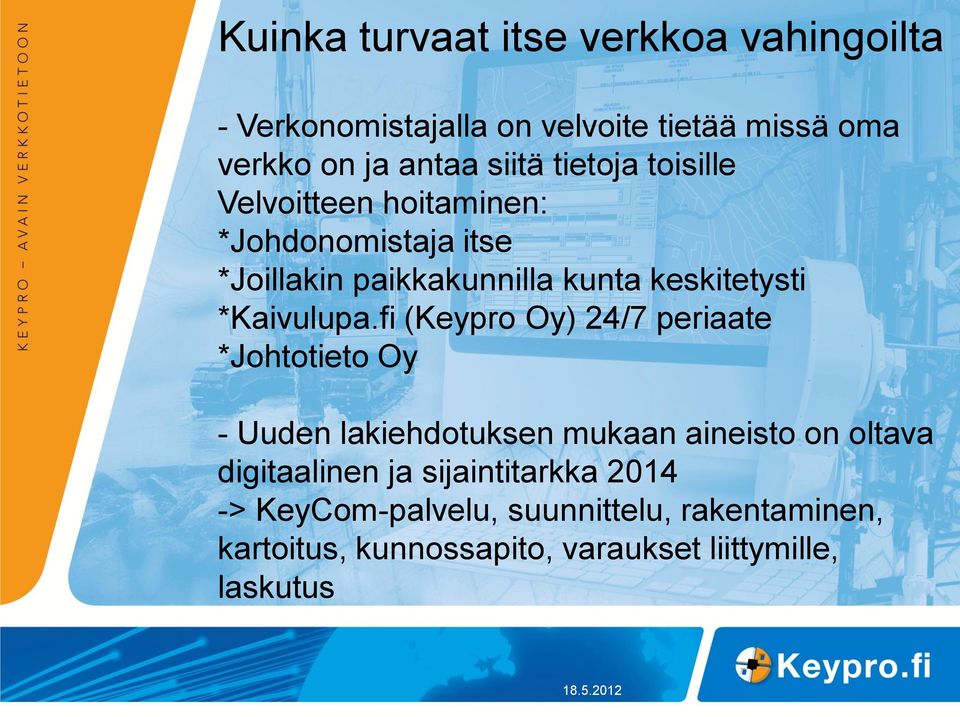

16 Kuinka turvaat itse verkkoa vahingoilta - Verkonomistajalla on velvoite tietää missä oma verkko on ja antaa siitä tietoja toisille Velvoitteen hoitaminen: *Johdonomistaja itse *Joillakin paikkakunnilla kunta keskitetysti *Kaivulupa.fi (Keypro Oy) 24/7 periaate *Johtotieto Oy - Uuden lakiehdotuksen mukaan aineisto on oltava digitaalinen ja sijaintitarkka > KeyCom-palvelu, suunnittelu, rakentaminen, kartoitus, kunnossapito, varaukset liittymille, laskutus

fi (Keypro Oy) 24/7 periaate *Johtotieto Oy - Uuden lakiehdotuksen mukaan aineisto on oltava digitaalinen ja

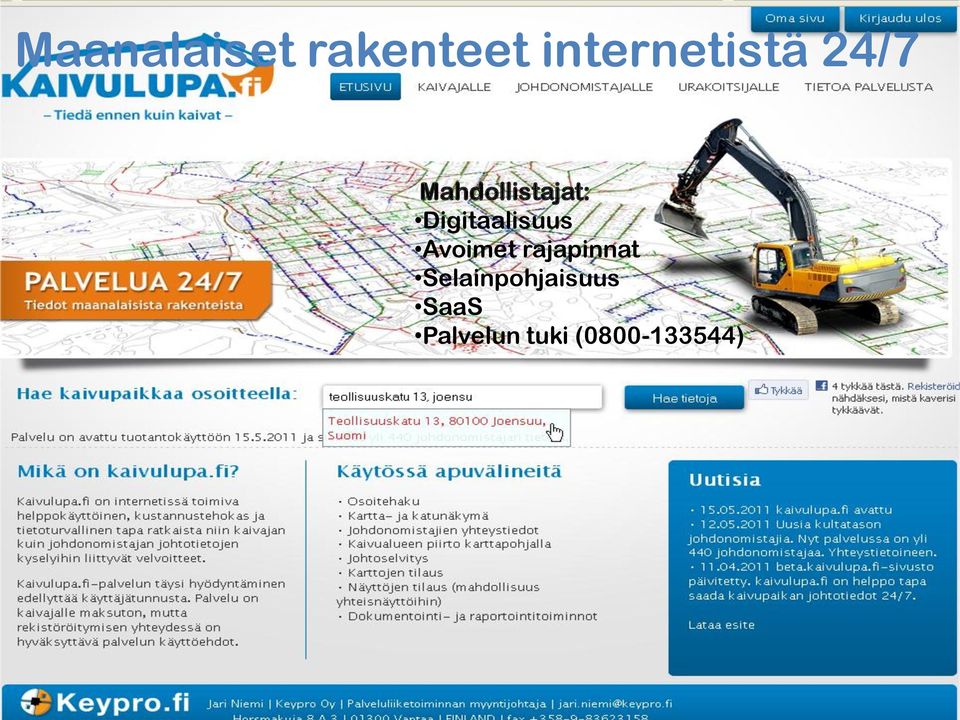

17 Maanalaiset rakenteet internetistä 24/7 Mahdollistajat: Digitaalisuus Avoimet rajapinnat Selainpohjaisuus SaaS Palvelun tuki ( )

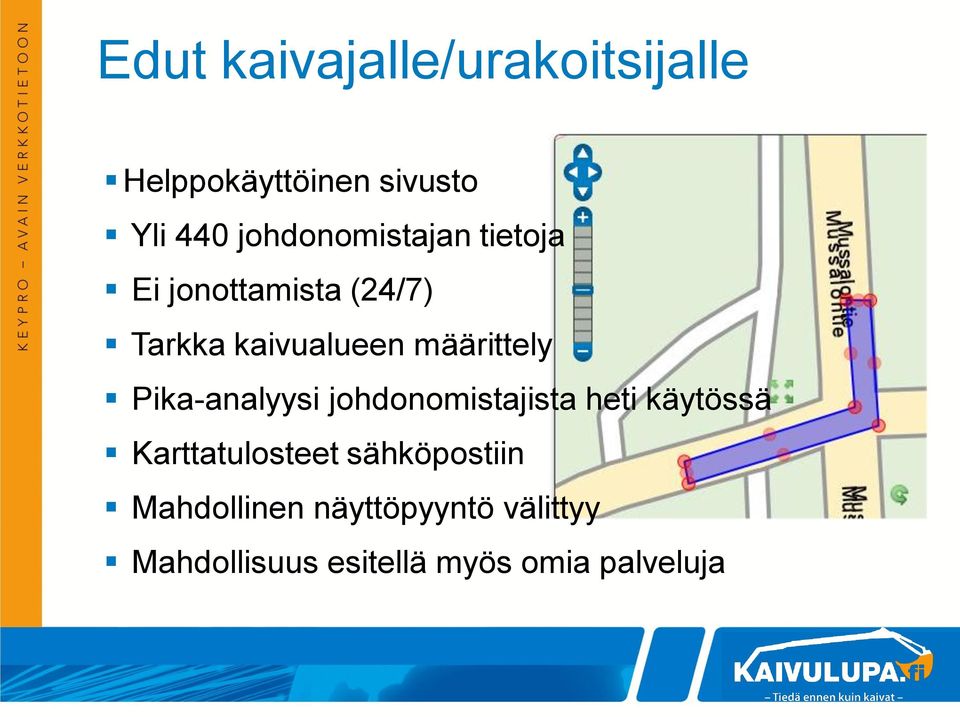

18 Edut kaivajalle/urakoitsijalle Helppokäyttöinen sivusto Yli 440 johdonomistajan tietoja Ei jonottamista (24/7) Tarkka kaivualueen määrittely Pika-analyysi johdonomistajista heti käytössä Karttatulosteet sähköpostiin Mahdollinen näyttöpyyntö välittyy Mahdollisuus esitellä myös omia palveluja

määrittely Pika-analyysi johdonomistajista heti käytössä Karttatulosteet

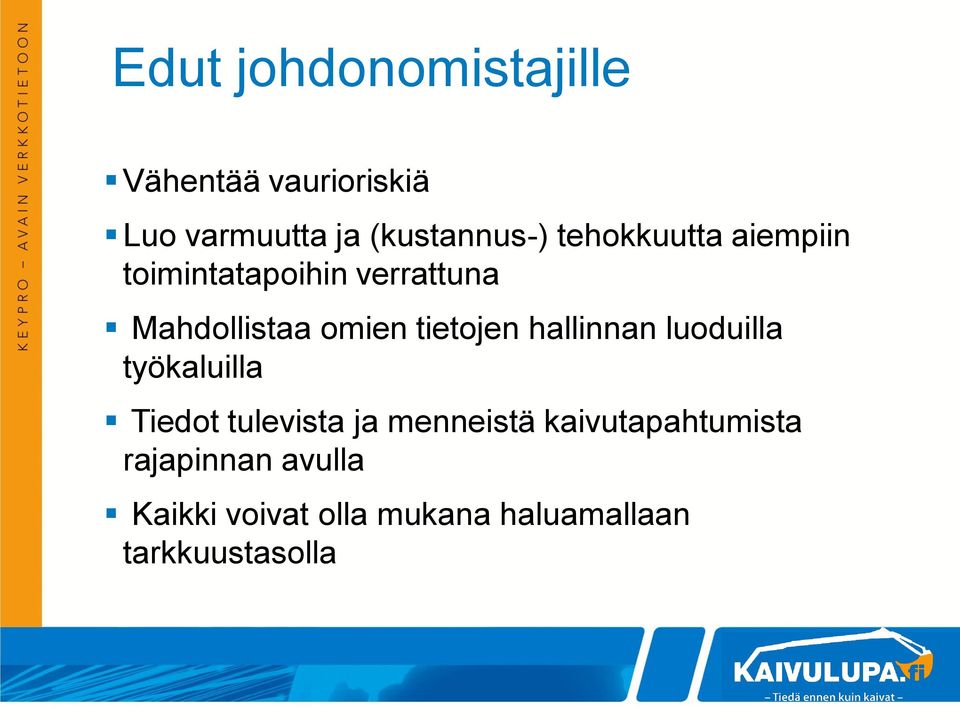

19 Edut johdonomistajille Vähentää vaurioriskiä Luo varmuutta ja (kustannus-) tehokkuutta aiempiin toimintatapoihin verrattuna Mahdollistaa omien tietojen hallinnan luoduilla työkaluilla Tiedot tulevista ja menneistä kaivutapahtumista rajapinnan avulla Kaikki voivat olla mukana haluamallaan tarkkuustasolla

tietojen hallinnan luoduilla työkaluilla Tiedot tulevista ja menneistä

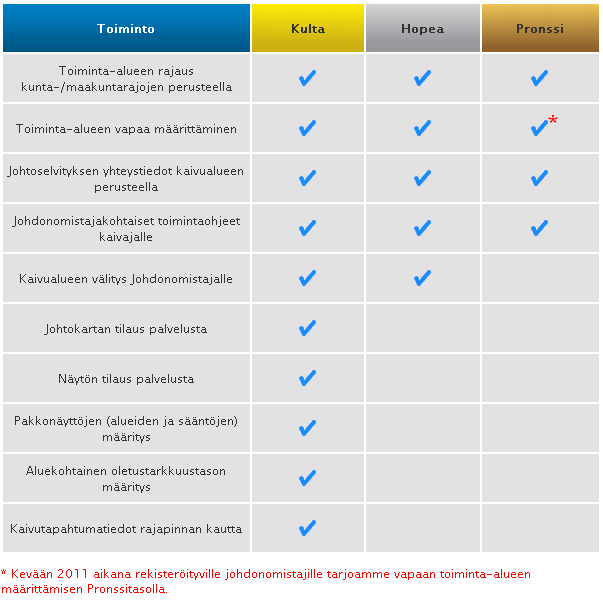

20 Johdonomistajien palvelutasot

Sivuston toiminnot http://www.kaivulupa.

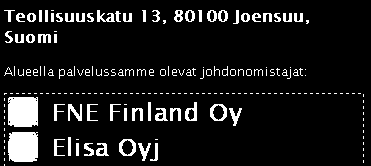

21 Sivuston toiminnot Osoitehaku, katunäkymä Johdonomistajien yhteystiedot Kaivualueen määrittely Karttaotteen tilaus Näytön tilaus ja Työnohjaus Raportointi

22 Johtopalvelun sovellusympäristö johdonomistajan näkökulmasta Keskitetty johtopalvelu, johtoselvitys, näyttövälitys, lupien hallinta Kaasu Kaukolämpö SavonV Katuvalo Sonera Elisa Vesi/viemäri/hule Ylä-Sav DNA Kaisanet Kuitu Viranom. Yksityisverkot johdot Tiedonsiirto WFS/WMS/tiedosto Keypro Kaivulupa ja KeyYJK Johtopalvelu Johtokartat Johtoselvitys, sijoitusluvat, liikennejärjestelyluvat, kaivuluvat, vuokraukset Johtotiedot, pohjakartat web-lliittymään tai WMS/WFS-rajapintaan Kartat, WMS/WFS Kunta Yleiset karttapalvelut, Infra-suunnitelmat Johdonomistaja Webkäyttö Johtoomistajan Verkonhalta ja ylläpitojärjestelmä

Finnet Elisa Johtotiedot Energia Kaukolämpö Katuvalo Kuitu Vesi/viemäri/hule Johto-

23 Johtopalvelu kaivuprosessin näkökulmasta Pääprosessit ja tietovirrat itsepalvelujärjestelmässä Näyttöpyynnöt Johtopalvelukeskus Kaivajat Näyttäjät Kaasu Sonera DNA Yksityisjohdot Sähkö Finnet Elisa Johtotiedot Energia Kaukolämpö Katuvalo Kuitu Vesi/viemäri/hule Johto- Palvelujärjestelmä Kaivualue (WFS) ja kaivajatiedot Johto-omistajat Kaivualueet kaivajatiedot Viranomais verkot

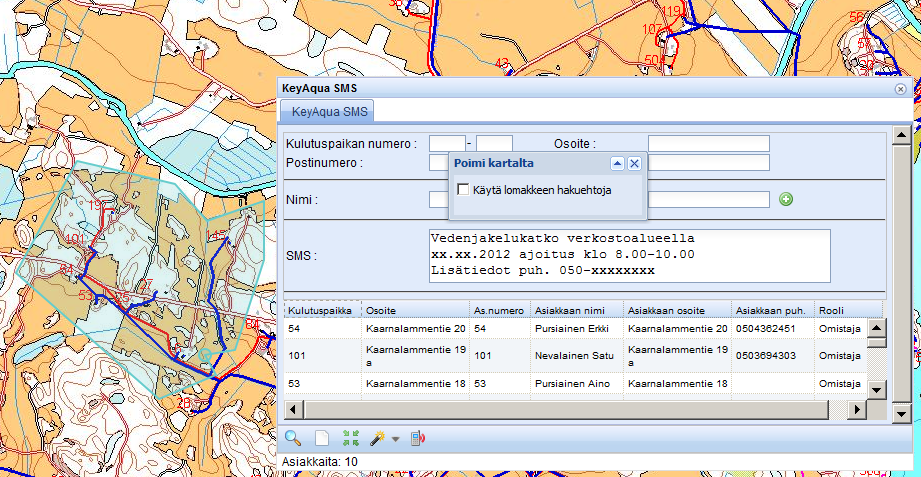

24 Asiakasviestintä: Tekstiviestit/sähköposti Tekstiviestien lähetys suoraan karttakäyttöliittymästä tai ennalta määritetylle ryhmälle Viestien lähetys ajastetusti Viestien välitystieto palautteena Ohjelmistorajapinnat xxxxx xxxxx xxxxx xxxxx xxxxx xxxxx xxxxx 24

25 KeyImage-palvelu: Valokuvat kentältä langattomasti kartoille (optiona ääniliitäntä eli puhuvakuva). Kaivujärjestelmässä taas johtotiedot saadaan suoraan kaivurin näyttölaitteeseen.

26 KeyInfo/UV-järjestelmä ottaa vastaa asiakaspalautteita/vikailmoituksia. Vikailmoitukset voidaan jatkolähettää rajapinnalla valvontajärjestelmään tai työt käsitellä sekä kuitata tehdyksi UV-työnohjauksella langattomasti suoraan kentältä. 26

27 Kiitoksia mielenkiinnosta! Kysymyksiä, keskustelua?

28 Lisätietoja Kaivulupa-portaalista Kysy lisää Puhelinpalvelu numerossa ark
