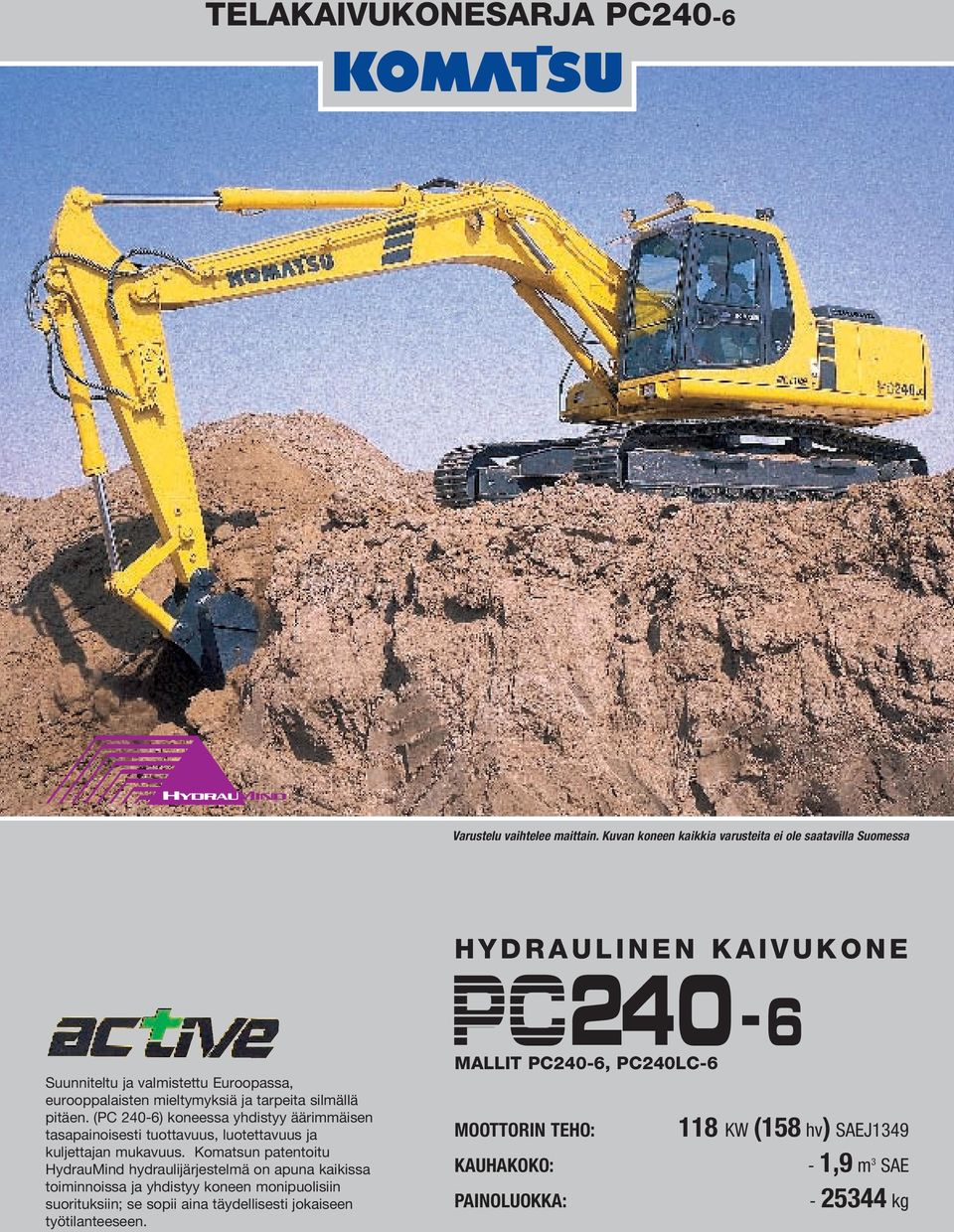

PC240 6 TELAKAIVUKONESARJA PC240-6 HYDRAULINEN KAIVUKONE. 118 KW (158 hv) SAEJ1349-1,9 m 3 SAE kg MOOTTORIN TEHO: KAUHAKOKO: PAINOLUOKKA:

Transkriptio

1 TELKIVUKONESRJ -6 Varustelu vaihtelee maittain. Kuvan koneen kaikkia varusteita ei ole saatavilla Suomessa HYDRULINEN KIVUKONE 6 MLLIT -6, L-6 Suunniteltu ja valmistettu Euroopassa, eurooppalaisten mieltymyksiä ja tarpeita silmällä pitäen. (P 240-6) koneessa yhdistyy äärimmäisen tasapainoisesti tuottavuus, luotettavuus ja kuljettajan mukavuus. Komatsun patentoitu HydrauMind hydraulijärjestelmä on apuna kaikissa toiminnoissa ja yhdistyy koneen monipuolisiin suorituksiin; se sopii aina täydellisesti jokaiseen työtilanteeseen. MOOTTORIN TEHO: KUHKOKO: PINOLUOKK: 118 KW (158 hv) SEJ1349-1,9 m 3 SE kg

2 6 2

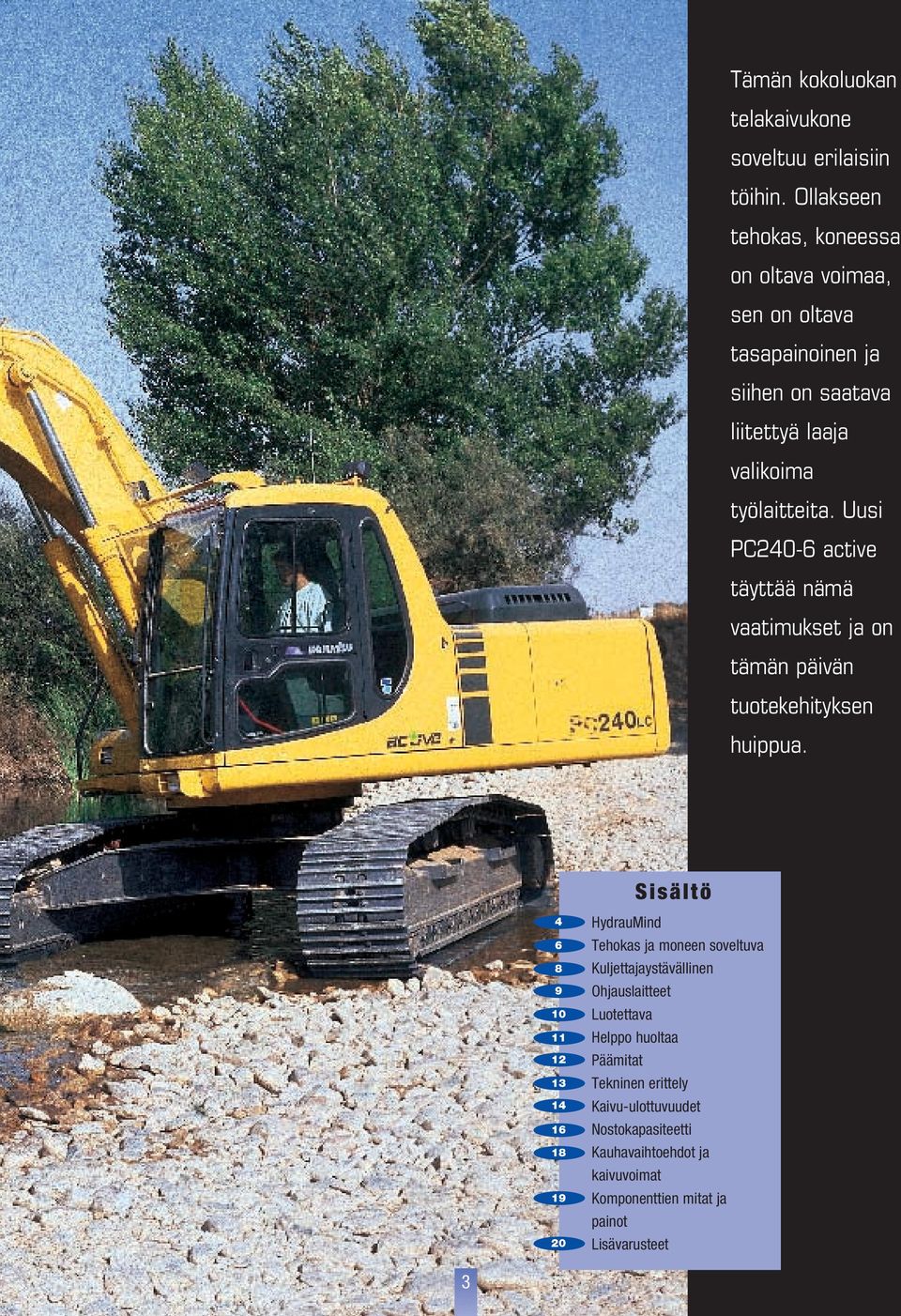

3 Tämän kokoluokan telakaivukone soveltuu erilaisiin töihin. Ollakseen tehokas, koneessa on oltava voimaa, sen on oltava tasapainoinen ja siihen on saatava liitettyä laaja valikoima työlaitteita. Uusi -6 active täyttää nämä vaatimukset ja on tämän päivän tuotekehityksen huippua. Sisältö HydrauMind Tehokas ja moneen soveltuva Kuljettajaystävällinen Ohjauslaitteet Luotettava Helppo huoltaa Päämitat Tekninen erittely Kaivu-ulottuvuudet Nostokapasiteetti Kauhavaihtoehdot ja kaivuvoimat Komponenttien mitat ja painot Lisävarusteet 3

4 HYDRUMIND 4

5 Mitä HydrauMind on? Kauhasylinteri Paineensäätoventtilit Ohjausventtilit Moottori Pumppu Kaivusylinteri Puomisylinteri Kääntömoottori Jakoventtiili Servo & kuormaa tunnistava venttiili Pumppu joomoottorit HydrauMind-järjestelmässä kuormaa tunnistavien ja painetta säätävien venttiilien avulla kauhan tai muun työlaitteen liike vastaa automaattisesti ohjaussauvan liikettä. Kauhan kaivunopeus säilyy sauvan asennon mukaisena, vaikka maan kaivettavuus vaihtelee. -6 on varustettu vain Komatsulle ominaisella, HydrauMind hydraulijärjestelmällä. HydrauMind on yksi kehittyneimmistä nykyisin käytössä olevista hydraulijärjestelmistä ja Komatsu kaivukoneiden ainutlaatuinen erikoisominaisuus. Komatsu hydrauliikan tekniikka on luotettavaa maailman luokkaa ja pohjautuu yli 200 HydrauMind järjestelmälle myönnettyyn patenttiin. HydrauMind:in edut Voima, monipuolisuus, helppo hallittavuus. iemmin ei ole ollut kaivukonetta, joka on niin helppo käyttää, työlaitteen liikkeet ovat niin luonnolliset, loogiset ja tarkat. Esimerkiksi kaivettaessa maata, jossa kovuus vaihtelee... kuljettajan ei tarvitse muuttaa ohjaussauvan asentoa, koska HydrauMind - portaattomasti, hiljaa ja automaattisesti tuottaa juuri oikean määrän oikeapaineista öljyä sylintereille ottaen samanaikaisesti huomioon kaivettavan maan muutokset. Kun liikutetaan puomia, vartta ja kauhaa samanaikaisesti... kaikki laitteet tekevät työtä luonnollisesti parhaalla mahdollisella nopeudella ja voimalla, aivan kuin puomisto olisi käden jatke. Lohkareisen moreenimaan kaivaminen on helppoa. Järjestelmä säätää puomin nostoa niin, ettei huulilevy pääse luiskahtamaan kiven alta. HydrauMindille ominaisen moduulirakenteen ansiosta erilaisten lisähydrauliikan piirien lisääminen koneeseen on helppoa. Kauhan täyttäminen on helppoa. Samanaikaisten toimintojen aikana työlaitetta voi liikuttaa hitaasti suurimmalla teholla. Tarkkuutta vaativa työ on vaivatonta. Järjestelmä pitää työlaitteen nopeuden vakiona kuorman suuruudesta riippumatta. Kaivukoneen työskentely on tasapainoista ja tärinätöntä. Kuorman muutokset eivät aiheuta järjestelmän ansiosta nopeita muutoksia työlaitteen nopeuteen. 5

6 TEHOKS J MONEEN SOVELTUV Kuten kaikissa Komatsu 6-sarjan kaivukoneissa, -6: ssa on voimaa, nopeutta ja hallittavuutta, joiden yhteisvaikutuksena syntyy erinomainen työteho. Moottorin teho Työtehon perusta on moottorin teho. Turboahtimella varustettu moottori ei ainoastaan tuota mittavaa 133 hevosvoiman tehoa, vaan on myös polttoainetaloudellinen ja täyttää tämän päivän meluja pakokaasuvaatimukset. Polttoaineen kulutusta ja äänitasoa on pystytty lisäksi alentamaan järjestelmällä, joka automaattisesti laskee moottorin kierroslukua, kun ohjaussauvat ovat vapaaasennossa muutaman sekunnin. Nopea ja tehokas kaivu Moottorin teho, suuri hydrauliöljyn tuotto pumpuilta ja HydrauMind hydraulijärjestelmä yhdessä tekevät kaivukoneesta nopean ja voimakkaan kaivutyössä. Lisähydraulipiirit Lisävarusteisilla hydraulipiireillä kone voidaan muuttaa erittäin monipuoliseksi monia työvarusteita käyttäväksi koneeksi. Jotta voitaisiin vähentää mahdollista vioittumista pienissä työpaikoissa, hydrauliputket on vedetty huolellisesti lähelle puomia ja vartta. 6

7 HELPPOKÄYTTÖINEN Työtavan valinta Viisi työtapaa on suunniteltu siten, että koneen kokonaisteho on optimaalinen raskaissa töissä, yleistöissä, viimeistely- ja nostotöissä sekä iskuvasaraa käytettäessä. Valinnan jälkeen työtapa määrittelee sopivimman moottorin nopeuden, pumpun nopeuden ja järjestelmän paineen yhdistelmän kyseistä työtä varten. G/O työtavan on osoitettu olevan poikkeuksellisen hyvä yleiskäytössä, koska se säästää huomattavasti polttoainetta, verrattaessa kaivettua tonnimäärää polttoainelitraa kohti. Työtavan valinta Sovellus Etu H/O raskaaseen Maksimi tuotanto ja teho työhön kuten Nopeat jaksoajat raskaaseen kaivuun Power Max/ Swift Slow Down ja kuormaukseen työtavat mahdollisia G/O yleistöihin, Hyvät jaksoajat erittäin hyvä polttoainetalous Power Max/Swift Slow Down Erittäin hyvä polttoainetalous Power Max/ Swift Slow Down työtavat mahdollisia F/O viimeistelytöihin, Tasainen viimeistely jotka vaativat tarkkoja Varsi puolella nopeudella työhön sopivia työlaitteen nopeuksia L/O tarkkoihin, Suurempi, jatkuva päästöpaine tehokkaisiin lennettu nopeus nostotöihin Tarkka hienosäätö /O tehokkaisiin Optimaalinen paine ja virtaus iskuvasaratöihin Optimaalinen moottorin kierrosnopeus Power Max toiminto voidaan valita painamalla hallintalaitteen painiketta nopean lisätehon aikaansaamiseksi tilanteissa, jolloin tarvitaan suurta kaivuvoimaa. Swift Slow Down hallintalaite aktivoituna alentaa kaikkien työlaitteiden nopeuden puoleen niin että tarkat viimeistelytoiminnot voidaan tehdä erittäin huolellisesti. ktiivi valinta Jos tuottavuus on suurin prioriteetti, aktiivivalinta on ihanteellinen lisätoiminto viittä työvalintaa käytettäessä. Se lisää moottorin nopeutta, pumpun virtausta ja puomin laskunopeutta, jolloin tuottavuus nousee jopa 10% suuremmaksi kuin työskenneltäessä raskaan kaivun H/O -työtapavalinnassa. Valinta Sovellus Tulos Tehon Raskaat Lisää käytettävää voimaa 9%:lla 8,5 sekunnin nousu kaivutyöt ajan Nopeuden Kevyet Nopeus laskee lasku työt Lisää käytettävää voimaa 9%:lla niin kauan kuin hallintalaitteen painiketta pidetään painettuna Uusi "ctive" logo ja vihreä "+" merkki takaa, että koneessa on kaikki suositut "ktiivitoiminnot" sekä ylellinen uusi työympäristö, joka lisää kuljettajan mukavuutta ja jolloin saadaan parempi, tuottavuus ja työtulos. 7

8 KULJETTJYSTÄVÄLLINEN Suunnitteluprosessissa kuljettajan rasitusta vähentävät seikat on otettu tarkoin huomioon. Tuloksensa on tilava ohjaamo, jonka ergonomia on hyvä, tärinät ovat erittäin alhaiset ja työympäristö on miellyttävän hiljainen. Tilava ohjaamo Ohjaamossa on tilaa joka suuntaan, hyvät jalka-ja päätilat, tilaa on myös henkilökohtaisille varusteille tuolin takana. Monipuolisesti säädettävän istuimen ja ohjauslaitteiden ansiosta kuljettaja löytää itselleen sopivan työasennon. Hyvä näkyvyys Häikäisysuojalla varustettu pleksilasinen katto. Häikäisysuojalla varustetun uuden lisävarusteisen pleksilasikaton ansiosta kuljettajalla on parempi näkyvyys koneen yläpuolelle ja hän voi paremmin seurata koneen toimintaa. Siten saadaan myös luonnollisempi valo ohjaamon sisälle. 8 Lattia Runko Kumi Silikoniöljy Hiljaisempi ohjaamo Nestevaimennetut ohjaamon kiinnitysjalat varmistavat hiljaisemman työympäristön, mikä vähentää kuljettajan väsymystä ja auttaa keskittymään paremmin työhön.

9 OHJUSPNEELI Näkyvyyttä eteenpäin on vielä parannettu käyttämällä Komatsun patentoitua pyyhinjärjestelmää. Kun pyyhintä ei käytetä, se pysähtyy ohjaamon rungon päälle, jolloin se ei kosketa ollenkaan tuulilasiin. Tällä järjestelmällä saadaan erinomainen näkyvyys samalla kun vältetään pyyhkimen siirtäminen pois ennen tuulilasin nostamista. Komatsu oli ensimmäinen, joka toi markkinoille kaivukoneiden tietokonepohjaisen ohjauksen. Nykyisin -6: ssa käytössä oleva järjestelmä on pitkälle kehittynyt, ja helppo käyttää. Uusi, tukeva juomakuppiteline on asetettu huolellisesti suunniteltuun paikkaan kuljettajan näkyville ja ulottuville. Nyt tehtaalla liitettävät 4- painikkeiset hallintavivut voidaan määritellä tarkemmin uutta konetta tilattaessa. Valmistuksen yhteydessä asennettavat johdot voidaan liittää normaaliin johdinnippuun, jolloin saadaan tukeva ja helppo laajennuspaikka, johon voidaan liittää lisälaitteita. Ohjaussauvat on nostettu korkeammalle, jotta niitä on helpompi käsitellä. Lisävarusteinen ilmajousitettu lämmitetty istuin Uusi, lisävarusteinen ilmajousitettu lämpöistuin takaa erinomaisen käyttömukavuuden kuljettajille, joiden on työskenneltävä pitkiä päiviä kylmässä ilmastossa. 12V virtalähde ohjaamossa 12V virtalähde on asennettu nyt vakiovarusteena ohjaamoon, normaalin 24V virtalähteen lisäksi. Se on tervetullut lisä kuljettajille, jotka haluavat muun muassa ladata matkapuhelimensa. Neljä diagnostista valintaa 1. jan näyttövalinta Oletusasetus. Näyttää ajan ja tunnit. 2. Käyttäjäkoodin valinta Näyttää vikakoodin ja antaa hälytysäänen, jos on havaittu vika. 3. Vikatietojen muistivalinta Tarkkailee 32 erillistä kohtaa ja tallentaa 20 häiriötilaa 999 tunnin aikana vianetsinnän tehostamiseksi. 4. Käyttötietojen valinta 20 käyttöparametriä, esimerkiksi moottorin nopeutta ja hydraulipainetta tarkkaillaan jatkuvasti niin että kuljettajalle voidaan heti ilmoittaa viasta. Huoltoteknikot voivat lisäksi suorittaa sähkökytkennän vianmäärityksen. Nämä 4 vianmääritysvalintaa mahdollistaa 119 eri vian vianetsinnän niin että kone voi toimia huipputeholla. 9

10 KESTÄVÄ J LUOTETTV Komatsulla on vuosien kokemus hydraulisten kaivukoneiden suunnittelusta ja valmistuksesta. Tätä kokemusta on käytetty valmistettaessa -6 kaivukoneesta luotettava kaikkein vaativimpiin olosuhteisiin. X-runko alustassa lustan X-runko on käytössä hyväksi todettua Komatsu-kaivukoneiden laatua. X-rungon ansiosta telarunkoihin kohdistuvat väännöt ja rasitukset ovat mahdollisimman pienet. Tämä ei ainoastaan lisää telastojen käyttöikää, vaan on myös merkittävä tekijä kaivukoneen hyvän vakauden kannalta. lavaunun pohjapanssari suojaa hydraulikomponentteja. Mitoitettu ja rakennettu kestämään Nykyaikaisella tietokoneavusteisella suunnittelutekniikalla ja perusteellisesti testaten, puomisto on valmistettu vahvaksi ja kestäväksi. Vahvojen valukappaleiden käyttö puomien ja varsien päissä on perusominaisuus. Valukappaleiden ansiosta puomistoon kohdistuvat rasitukset saadaan jaettua tasaisesti. Puomin ylä- ja alalevyt on valmistettu yhdestä levystä ja näin rasitukset jakautuvat tasaisesti eikä heikkoja kohtia ole. Pitkälle automatisoidussa valmistuksessa ja laaduntarkkailussa käytetään viimeisintä teknologiaa. Robotit suorittavat kriittiset hitsaukset. Näin varmistetaan korkea ja tasainen laatu. Tarkkuustyöstetty tappi- ja holkkijärjestelmä. Työlaitteen tärkeimmissä liitoksissa käytetään kromattua tappia ja pronssista holkkia, jolloin saadaan minimaalinen liikkumavara ja suurempi kestävyys. Lisävarusteena täysipitkä telarullansuojus Uusi täysipitkä telarullansuojus estää kivien pääsyn telastoon, mikä vähentää telojen sisäistä kulumista. Se toimii myös telan lisäohjaimena. 10

11 HELPPO HUOLT Nopea ja tehokas huolto ovat keskeisiä tekijöitä, kun koneelta vaaditaan korkeaa käyttöastetta ja pieniä huoltokustannuksia. Pitempi hydrauliöljyn vaihtoväli Uusien hybrid-suodattimien ansiosta voidaan suodattimet vaihtaa 500 tunnin välein ja öljynvaihtovälinä voidaan nyt käyttää 5000 h. Öljyn- ja suodattimen vaihdoista muistuttaa ohjauspaneelissa oleva öljynvaihdon merkkivalo. Näyttö muistuttaa kuljettajaa valitun huoltovälin jälkeen suorittamaan huoltokirjan mukaiset huoltotoimenpiteet ajallaan. Näyttöön on myös ohjelmoitu lähimmän valtuutetun Komatsu huollon puhelinnumero. Huoltokohteisiin on helppo päästä käsiksi Kuljettaja ja huoltomies voivat nousta koneen päälle vaivattomasti, koska nousutiet on varustettu tukevilla kädensijoilla. Kaikki huoltokohteet ovat hyvin esillä reilusti aukeavien konepeltien alla. Rasvauspisteet on keskitetty ja turbo-ahdin, jäähdyttäjän siivet ja moottorin hihnat on koteloitu. Polttoainetankki täyttyy helposti täyttöpumpulla, joka on vakiovaruste! Komatsu huollon tuki Kattava Komatsu huoltoverkko on tarvittaessa apunasi ja sitä täydentää varaosien nopeat toimitukset sekä Suomen että Komatsu Euroopan keskusvarastoista. utomaattinen rasvaus Lisää tuottavuutta ja vähennä huoltokuluja lisävarusteisiin kuuluvalla tehdasasennetulla automaattisella Komatsu rasvausjärjestelmällä (lisävaruste). 11

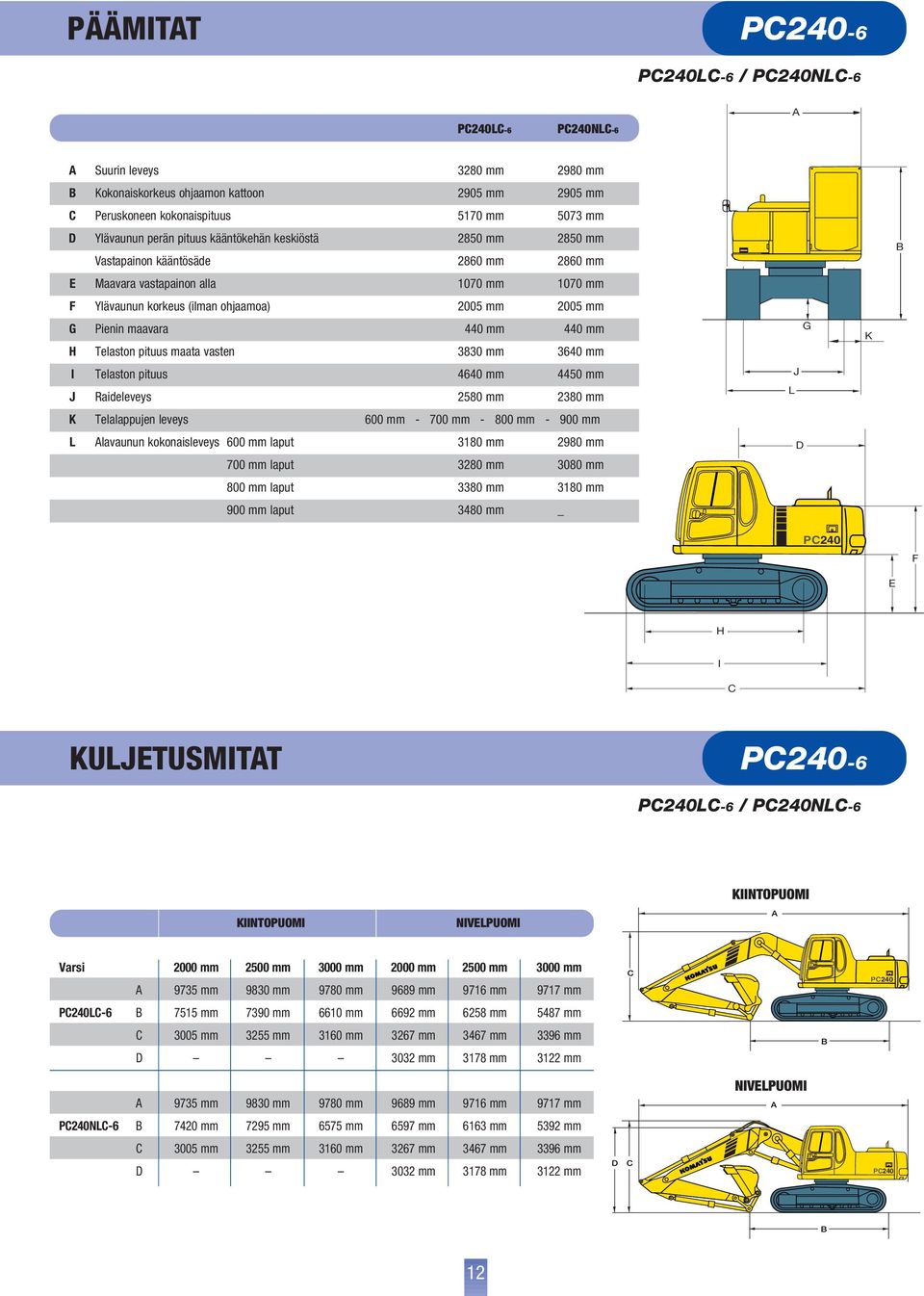

12 PÄÄMITT -6 L-6 / NL-6 L-6 NL-6 Suurin leveys 3280 mm 2980 mm Kokonaiskorkeus ohjaamon kattoon 2905 mm 2905 mm Peruskoneen kokonaispituus 5170 mm 5073 mm D Ylävaunun perän pituus kääntökehän keskiöstä 2850 mm 2850 mm Vastapainon kääntösäde 2860 mm 2860 mm E Maavara vastapainon alla 1070 mm 1070 mm F Ylävaunun korkeus (ilman ohjaamoa) 2005 mm 2005 mm G Pienin maavara 440 mm 440 mm H Telaston pituus maata vasten 3830 mm 3640 mm G K I Telaston pituus 4640 mm 4450 mm J Raideleveys 2580 mm 2380 mm J L K Telalappujen leveys 600 mm mm mm mm L lavaunun kokonaisleveys 600 mm laput 3180 mm 2980 mm D 700 mm laput 3280 mm 3080 mm 800 mm laput 3380 mm 3180 mm 900 mm laput 3480 mm _ F E H I KULJETUSMITT -6 L-6 / NL-6 KIINTOPUOMI NIVELPUOMI KIINTOPUOMI Varsi 2000 mm 2500 mm 3000 mm 2000 mm 2500 mm 3000 mm 9735 mm 9830 mm 9780 mm 9689 mm 9716 mm 9717 mm L mm 7390 mm 6610 mm 6692 mm 6258 mm 5487 mm 3005 mm 3255 mm 3160 mm 3267 mm 3467 mm 3396 mm D 3032 mm 3178 mm 3122 mm 9735 mm 9830 mm 9780 mm 9689 mm 9716 mm 9717 mm NIVELPUOMI NL mm 7295 mm 6575 mm 6597 mm 6163 mm 5392 mm 3005 mm 3255 mm 3160 mm 3267 mm 3467 mm 3396 mm D 3032 mm 3178 mm 3122 mm D 12

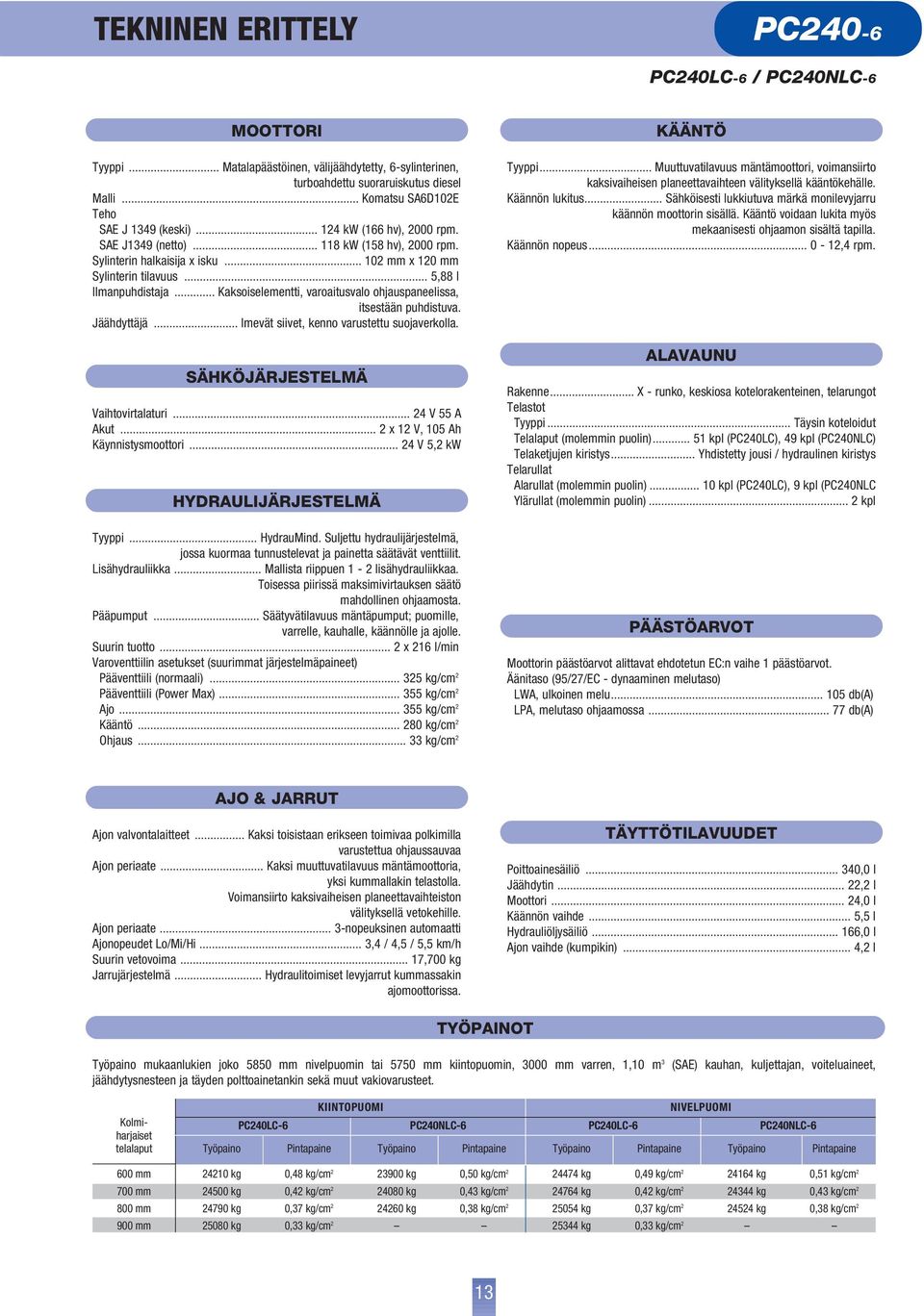

13 TEKNINEN ERITTELY -6 L-6 / NL-6 MOOTTORI Tyyppi... Matalapäästöinen, välijäähdytetty, 6-sylinterinen, turboahdettu suoraruiskutus diesel Malli... Komatsu S6D102E Teho SE J 1349 (keski) kw (166 hv), 2000 rpm. SE J1349 (netto) kw (158 hv), 2000 rpm. Sylinterin halkaisija x isku mm x 120 mm Sylinterin tilavuus... 5,88 l Ilmanpuhdistaja... Kaksoiselementti, varoaitusvalo ohjauspaneelissa, itsestään puhdistuva. Jäähdyttäjä... Imevät siivet, kenno varustettu suojaverkolla. SÄHKÖJÄRJESTELMÄ Vaihtovirtalaturi V 55 kut... 2 x 12 V, 105 h Käynnistysmoottori V 5,2 kw HYDRULIJÄRJESTELMÄ Tyyppi... HydrauMind. Suljettu hydraulijärjestelmä, jossa kuormaa tunnustelevat ja painetta säätävät venttiilit. Lisähydrauliikka... Mallista riippuen 1-2 lisähydrauliikkaa. Toisessa piirissä maksimivirtauksen säätö mahdollinen ohjaamosta. Pääpumput... Säätyvätilavuus mäntäpumput; puomille, varrelle, kauhalle, käännölle ja ajolle. Suurin tuotto... 2 x 216 I/min Varoventtiilin asetukset (suurimmat järjestelmäpaineet) Pääventtiili (normaali) kg/cm 2 Pääventtiili (Power Max) kg/cm 2 jo kg/cm 2 Kääntö kg/cm 2 Ohjaus kg/cm 2 KÄÄNTÖ Tyyppi... Muuttuvatilavuus mäntämoottori, voimansiirto kaksivaiheisen planeettavaihteen välityksellä kääntökehälle. Käännön lukitus... Sähköisesti lukkiutuva märkä monilevyjarru käännön moottorin sisällä. Kääntö voidaan lukita myös mekaanisesti ohjaamon sisältä tapilla. Käännön nopeus ,4 rpm. LVUNU Rakenne... X - runko, keskiosa kotelorakenteinen, telarungot Telastot Tyyppi... Täysin koteloidut Telalaput (molemmin puolin) kpl (L), 49 kpl (NL) Telaketjujen kiristys... Yhdistetty jousi / hydraulinen kiristys Telarullat larullat (molemmin puolin) kpl (L), 9 kpl (NL Ylärullat (molemmin puolin)... 2 kpl PÄÄSTÖRVOT Moottorin päästöarvot alittavat ehdotetun E:n vaihe 1 päästöarvot. Äänitaso (95/27/E - dynaaminen melutaso) LW, ulkoinen melu db() LP, melutaso ohjaamossa db() JO & JRRUT jon valvontalaitteet... Kaksi toisistaan erikseen toimivaa polkimilla varustettua ohjaussauvaa jon periaate... Kaksi muuttuvatilavuus mäntämoottoria, yksi kummallakin telastolla. Voimansiirto kaksivaiheisen planeettavaihteiston välityksellä vetokehille. jon periaate... 3-nopeuksinen automaatti jonopeudet Lo/Mi/Hi... 3,4 / 4,5 / 5,5 km/h Suurin vetovoima... 17,700 kg Jarrujärjestelmä... Hydraulitoimiset levyjarrut kummassakin ajomoottorissa. TÄYTTÖTILVUUDET Poittoainesäiliö ,0 l Jäähdytin... 22,2 l Moottori... 24,0 l Käännön vaihde... 5,5 l Hydrauliöljysäiliö ,0 l jon vaihde (kumpikin)... 4,2 l TYÖPINOT Työpaino mukaanlukien joko 5850 mm nivelpuomin tai 5750 mm kiintopuomin, 3000 mm varren, 1,10 m 3 jäähdytysnesteen ja täyden polttoainetankin sekä muut vakiovarusteet. (SE) kauhan, kuljettajan, voiteluaineet, KIINTOPUOMI NIVELPUOMI Kolmiharjaiset L-6 NL-6 L-6 NL-6 telalaput Työpaino Pintapaine Työpaino Pintapaine Työpaino Pintapaine Työpaino Pintapaine 600 mm kg 0,48 kg/cm kg 0,50 kg/cm kg 0,49 kg/cm kg 0,51 kg/cm mm kg 0,42 kg/cm kg 0,43 kg/cm kg 0,42 kg/cm kg 0,43 kg/cm mm kg 0,37 kg/cm kg 0,38 kg/cm kg 0,37 kg/cm kg 0,38 kg/cm mm kg 0,33 kg/cm kg 0,33 kg/cm 2 13

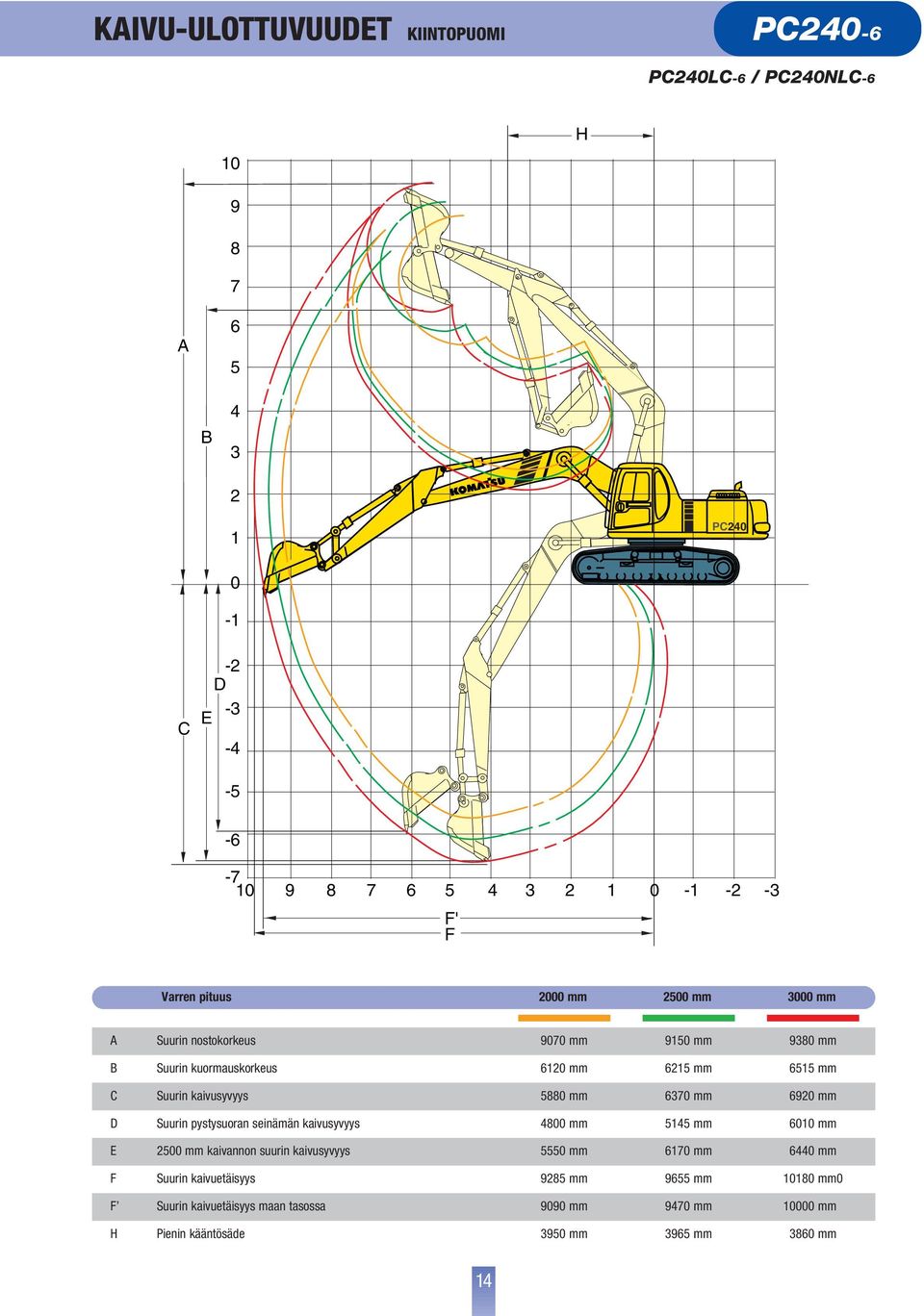

14 KIVU-ULOTTUVUUDET KIINTOPUOMI -6 L-6 / NL-6 10 H D -3 E F' F Varren pituus 2000 mm 2500 mm 3000 mm Suurin nostokorkeus 9070 mm 9150 mm 9380 mm Suurin kuormauskorkeus 6120 mm 6215 mm 6515 mm Suurin kaivusyvyys 5880 mm 6370 mm 6920 mm D Suurin pystysuoran seinämän kaivusyvyys 4800 mm 5145 mm 6010 mm E 2500 mm kaivannon suurin kaivusyvyys 5550 mm 6170 mm 6440 mm F Suurin kaivuetäisyys 9285 mm 9655 mm mm0 F Suurin kaivuetäisyys maan tasossa 9090 mm 9470 mm mm0 H Pienin kääntösäde 3950 mm 3965 mm 3860 mm 14

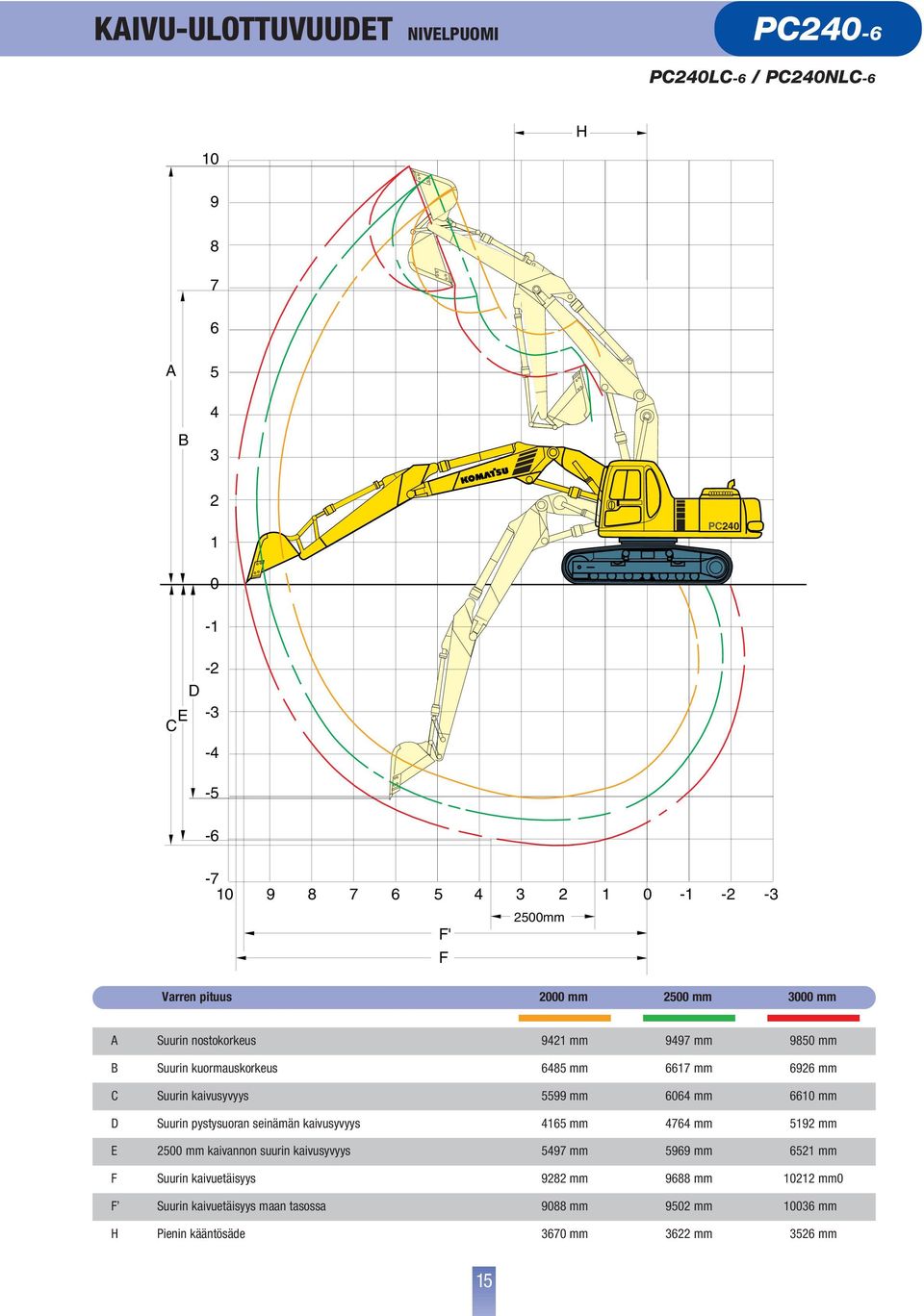

15 KIVU-ULOTTUVUUDET NIVELPUOMI -6 L-6 / NL-6 10 H D E mm F' F Varren pituus 2000 mm 2500 mm 3000 mm Suurin nostokorkeus 9421 mm 9497 mm 9850 mm Suurin kuormauskorkeus 6485 mm 6617 mm 6926 mm Suurin kaivusyvyys 5599 mm 6064 mm 6610 mm D Suurin pystysuoran seinämän kaivusyvyys 4165 mm 4764 mm 5192 mm E 2500 mm kaivannon suurin kaivusyvyys 5497 mm 5969 mm 6521 mm F Suurin kaivuetäisyys 9282 mm 9688 mm mm0 F Suurin kaivuetäisyys maan tasossa 9088 mm 9502 mm mm0 H Pienin kääntösäde 3670 mm 3622 mm 3526 mm 15

16 KIVU-ULOTTUVUUDET NIVELPUOMI -6 L-6 / NL-6 10 H D E mm F' F Varren pituus 2000 mm 2500 mm 3000 mm Suurin nostokorkeus 9421 mm 9497 mm 9850 mm Suurin kuormauskorkeus 6485 mm 6617 mm 6926 mm Suurin kaivusyvyys 5599 mm 6064 mm 6610 mm D Suurin pystysuoran seinämän kaivusyvyys 4165 mm 4764 mm 5192 mm E 2500 mm kaivannon suurin kaivusyvyys 5497 mm 5969 mm 6521 mm F Suurin kaivuetäisyys 9282 mm 9688 mm mm0 F Suurin kaivuetäisyys maan tasossa 9088 mm 9502 mm mm0 H Pienin kääntösäde 3670 mm 3622 mm 3526 mm 15

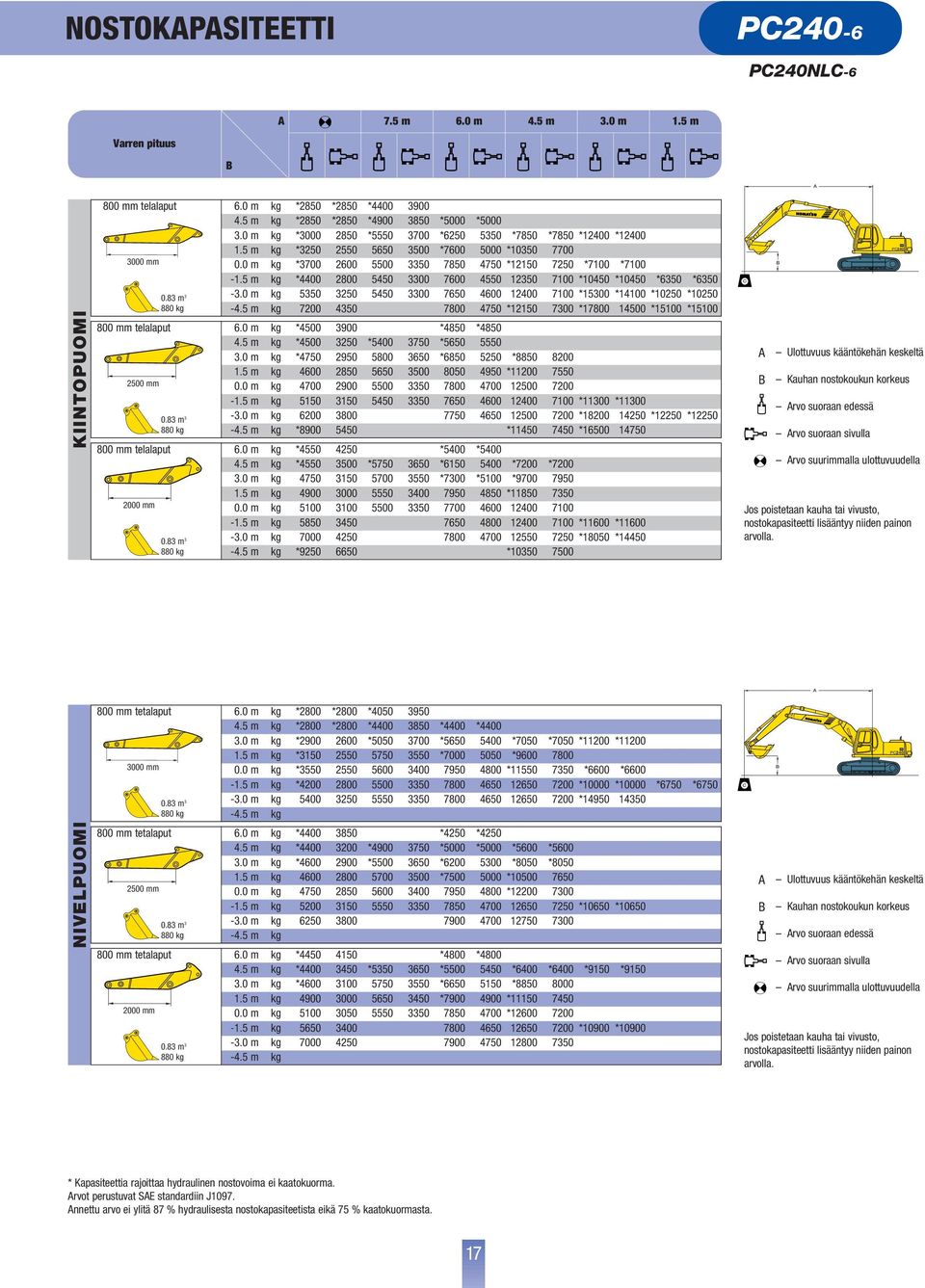

17 NOSTOKPSITEETTI -6 L m 6.0 m 4.5 m 3.0 m 1.5 m Varren pituus KIINTOPUOMI 700 mm telalaput -6.0 m kg *2850 *2850 * m kg * * *5000 * m kg * * * *7850 *7850 *12400 * mm 2500 mm 2000 mm -1.5 m kg * * * m kg * * *7050 * m kg * * *10450 *10450 *6350 * m kg * * *15300 *13850 *10250 * m kg * * *15100 * mm telalaput -6.0 m kg * *4850 * m kg * * *5650 * m kg * * * *8850 * m kg * * m kg * m kg * *11300 * m kg * * *12250 * m kg * * *16500 * mm telalaput -6.0 m kg *4550 *4550 *5400 * m kg * * * *7200 * m kg * * * m kg * * * m kg * m kg * *11600 * m kg * * m kg * * L rm length Ulottuvuus kääntökehän keskeltä Kauhan nostokoukun korkeus rvo suoraan edessä rvo suoraan sivulla rvo suurimmalla ulottuvuudella Jos poistetaan kauha tai vivusto, nostokapasiteetti lisääntyy niiden painon arvolla. NIVELPUOMI 700 mm telalaput -6.0 m kg *2800 *2800 *4050 * m kg *2800 *2800 * *4400 * m kg *2900 *2900 * *5650 *5650 *7050 *7050 *11200 * mm 2500 mm 2000 mm -1.5 m kg * * * * m kg * * * *6600 * m kg * * *10000 *10000 *6750 * m kg * * *14950 * m kg 700 mm telalaput -6.0 m kg * *4250 * m kg * * *5000 *5000 *5600 * m kg * * * *8050 * m kg * * * * m kg * * m kg * *10650 * m kg * m kg 700 mm telalaput -6.0 m kg *4450 *4450 *4800 * m kg * * *5500 *5500 *6400 *6400 *9150 * m kg * * * *8850 * m kg * * * m kg * m kg * *10900 * m kg * m kg L rm length Ulottuvuus kääntökehän keskeltä Kauhan nostokoukun korkeus rvo suoraan edessä rvo suoraan sivulla rvo suurimmalla ulottuvuudella Jos poistetaan kauha tai vivusto, nostokapasiteetti lisääntyy niiden painon arvolla. * Kapasiteettia rajoittaa hydraulinen nostovoima ei kaatokuorma. rvot perustuvat SE standardiin J1097. nnettu arvo ei ylitä 87 % hydraulisesta nostokapasiteetista eikä 75 % kaatokuormasta. 16

18 NOSTOKPSITEETTI -6 NL m 6.0 m 4.5 m 3.0 m 1.5 m Varren pituus KIINTOPUOMI 800 mm telalaput -6.0 m kg *2850 *2850 * m kg *2850 *2850 * *5000 * m kg * * * *7850 *7850 *12400 * mm 2500 mm 2000 mm -1.5 m kg * * * m kg * * *7100 * m kg * *10450 *10450 *6350 * m kg *15300 *14100 *10250 * m kg * * *15100 * mm telalaput -6.0 m kg * *4850 * m kg * * * m kg * * * m kg * m kg m kg *11300 * m kg * *12250 * m kg * * * mm telalaput -6.0 m kg * *5400 * m kg * * * *7200 * m kg *7300 *5100 * m kg * m kg m kg *11600 * m kg *18050 * m kg * * L rm length Ulottuvuus kääntökehän keskeltä Kauhan nostokoukun korkeus rvo suoraan edessä rvo suoraan sivulla rvo suurimmalla ulottuvuudella Jos poistetaan kauha tai vivusto, nostokapasiteetti lisääntyy niiden painon arvolla. NIVELPUOMI 800 mm tetalaput -6.0 m kg *2800 *2800 * m kg *2800 *2800 * *4400 * m kg * * * *7050 *7050 *11200 * mm 2500 mm 2000 mm -1.5 m kg * * * m kg * * *6600 * m kg * *10000 *10000 *6750 * m kg * m kg 800 mm tetalaput -6.0 m kg * *4250 * m kg * * *5000 *5000 *5600 * m kg * * * *8050 * m kg * * m kg * m kg *10650 * m kg m kg 800 mm tetalaput -6.0 m kg * *4800 * m kg * * * *6400 *6400 *9150 * m kg * * * m kg * * m kg * m kg *10900 * m kg m kg L rm length Ulottuvuus kääntökehän keskeltä Kauhan nostokoukun korkeus rvo suoraan edessä rvo suoraan sivulla rvo suurimmalla ulottuvuudella Jos poistetaan kauha tai vivusto, nostokapasiteetti lisääntyy niiden painon arvolla. * Kapasiteettia rajoittaa hydraulinen nostovoima ei kaatokuorma. rvot perustuvat SE standardiin J1097. nnettu arvo ei ylitä 87 % hydraulisesta nostokapasiteetista eikä 75 % kaatokuormasta. 17

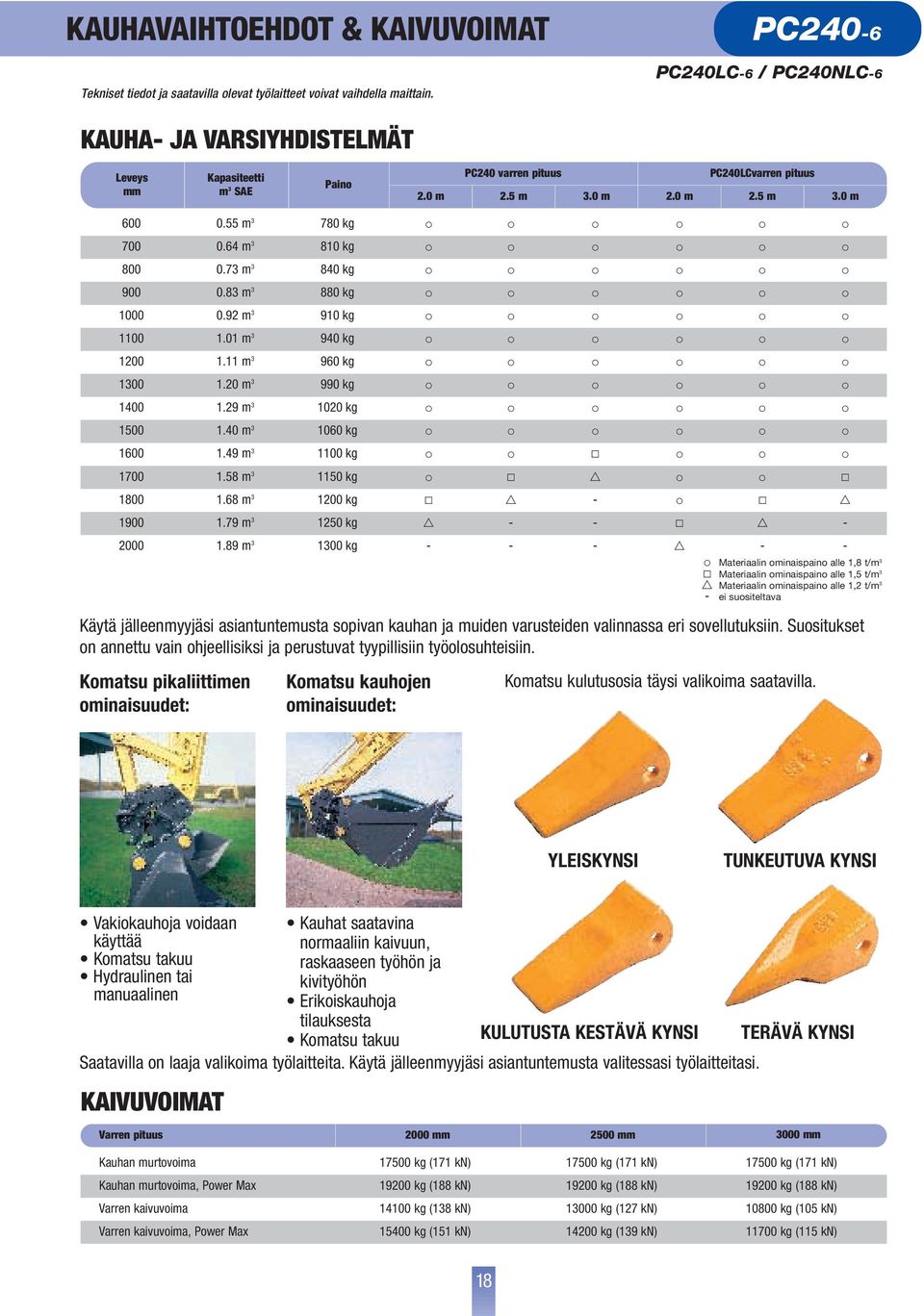

19 KUHVIHTOEHDOT & KIVUVOIMT Tekniset tiedot ja saatavilla olevat työlaitteet voivat vaihdella maittain. -6 L-6 / NL-6 KUH- J VRSIYHDISTELMÄT Leveys mm Kapasiteetti m 3 SE Paino varren pituus 2.0 m 2.5 m 3.0 m Lvarren pituus 2.0 m 2.5 m 3.0 m m kg m kg m kg m kg m kg m kg m kg m kg m kg m kg m kg m kg m kg m kg Materiaalin ominaispaino alle 1,8 t/m 3 Materiaalin ominaispaino alle 1,5 t/m 3 Materiaalin ominaispaino alle 1,2 t/m 3 - ei suositeltava Käytä jälleenmyyjäsi asiantuntemusta sopivan kauhan ja muiden varusteiden valinnassa eri sovellutuksiin. Suositukset on annettu vain ohjeellisiksi ja perustuvat tyypillisiin työolosuhteisiin. Komatsu pikaliittimen ominaisuudet: Komatsu kauhojen ominaisuudet: Komatsu kulutusosia täysi valikoima saatavilla. YLEISKYNSI TUNKEUTUV KYNSI Vakiokauhoja voidaan Kauhat saatavina käyttää normaaliin kaivuun, Komatsu takuu raskaaseen työhön ja Hydraulinen tai kivityöhön manuaalinen Erikoiskauhoja tilauksesta Komatsu takuu KULUTUST KESTÄVÄ KYNSI TERÄVÄ KYNSI Saatavilla on laaja valikoima työlaitteita. Käytä jälleenmyyjäsi asiantuntemusta valitessasi työlaitteitasi. KIVUVOIMT Varren pituus 2000 mm 2500 mm 3000 mm Kauhan murtovoima kg (171 kn) kg (171 kn) kg (171 kn) Kauhan murtovoima, Power Max kg (188 kn) kg (188 kn) kg (188 kn) Varren kaivuvoima kg (138 kn) kg (127 kn) kg (105 kn) Varren kaivuvoima, Power Max kg (151 kn) kg (139 kn) kg (115 kn) 18

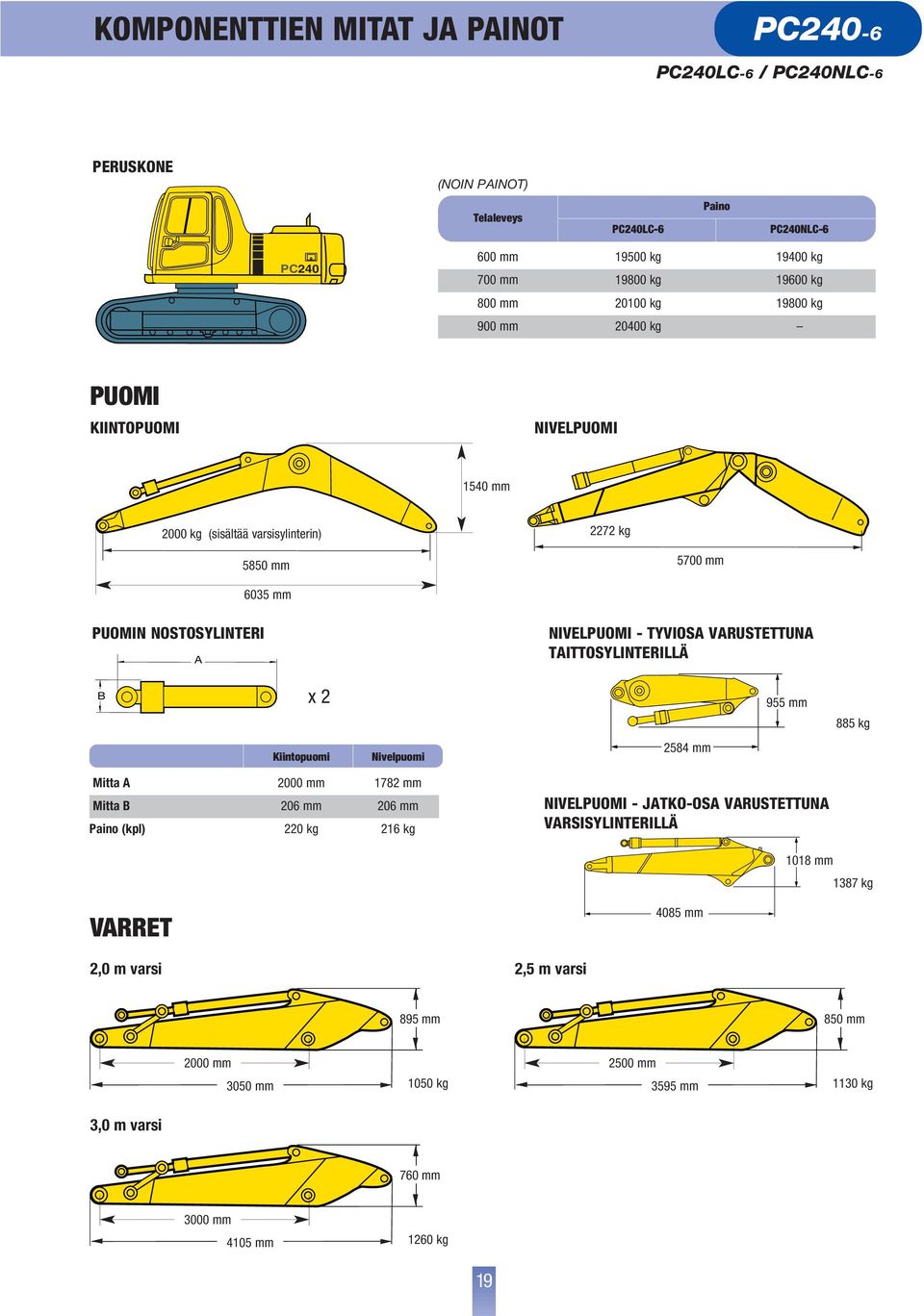

20 KOMPONENTTIEN MITT J PINOT -6 L-6 / NL-6 PERUSKONE (NOIN PINOT) Telaleveys L-6 Paino NL mm 700 mm kg kg kg kg 800 mm kg kg 900 mm kg PUOMI KIINTOPUOMI NIVELPUOMI 1540 mm 2000 kg (sisältää varsisylinterin) 2272 kg 5850 mm 5700 mm 6035 mm PUOMIN NOSTOSYLINTERI NIVELPUOMI - TYVIOS VRUSTETTUN TITTOSYLINTERILLÄ x mm 885 kg Kiintopuomi Nivelpuomi 2584 mm Mitta 2000 mm 1782 mm Mitta 206 mm 206 mm Paino (kpl) 220 kg 216 kg NIVELPUOMI - JTKO-OS VRUSTETTUN VRSISYLINTERILLÄ 1018 mm 1387 kg VRRET 4085 mm 2,0 m varsi 2,5 m varsi 895 mm 850 mm 2000 mm 3050 mm 2500 mm 1050 kg 3595 mm 1130 kg 3,0 m varsi 760 mm 3000 mm 4105 mm 1260 kg 19
