PW130ES 6 PYÖRÄALUSTAINEN KAIVUKONE PW130ES-6 HYDRAULINEN KAIVUKONE. 78 kw (106 hv) bei 2250 U/min. 0,20 1,14 m 3 SAE.

Transkriptio

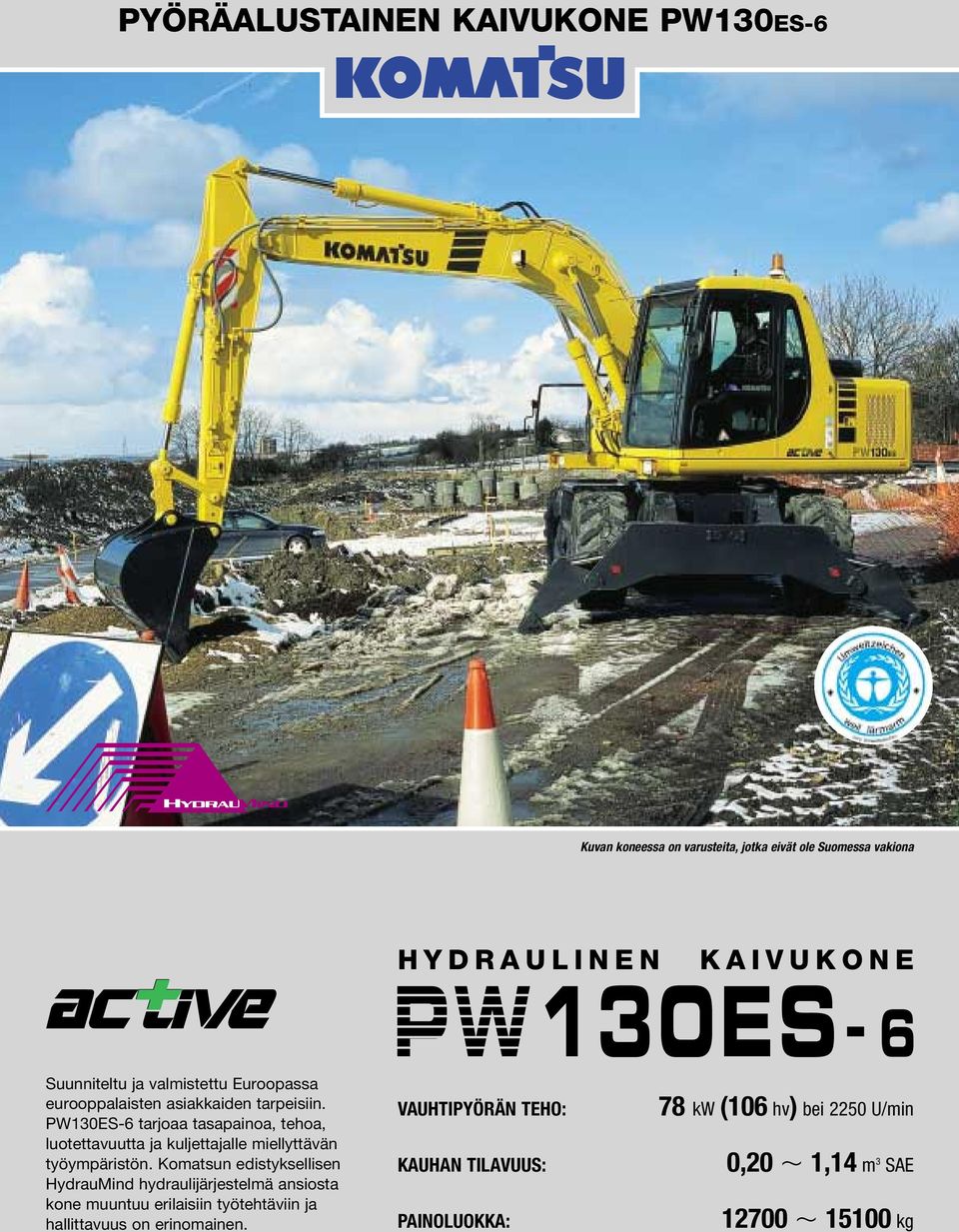

1 PYÖRÄLUSTINEN KIVUKONE PW130ES-6 Kuvan koneessa on varusteita, jotka eivät ole Suomessa vakiona HYDRULINEN KIVUKONE PW130ES 6 Suunniteltu ja valmistettu Euroopassa eurooppalaisten asiakkaiden tarpeisiin. PW130ES-6 tarjoaa tasapainoa, tehoa, luotettavuutta ja kuljettajalle miellyttävän työympäristön. Komatsun edistyksellisen HydrauMind hydraulijärjestelmä ansiosta kone muuntuu erilaisiin työtehtäviin ja hallittavuus on erinomainen. VUHTIPYÖRÄN TEHO: KUHN TILVUUS: PINOLUOKK: 78 kw (106 hv) bei 2250 U/min 0,20 1,14 m 3 SE kg

2 PW130ES 6 2

3 Pyöräalustaiselta kaivukoneelta vaaditaan joustavuutta suoriutua erilaisista työtehtävistä, helppokäyttöisyyttä ja kykyä siirtyä nopeasti ja turvallisesti. PW130ES-6 kaivukone yhtenä kehittyneimmistä on luotu täyttämään nämä asiakkaiden vaatimukset. Koneen ominaisuudet pohjautuvat ainutlaatuiseen HydrauMind hydrauliikkaan ja voimansiirron testattuihin ratkaisuihin Sisältö Mitä on HydrauMind Useita vaihtoehtoja Helppo käyttää Mukava, turvallinen Helppo huoltaa Teknisen erittely Työulottuvuudet Mitat Nostokapasiteetti Osien mitat ja painot Vakio- ja lisävarusteet 3

4 6-SRJN MUIDEN KOMTSU KIVUKONEIDEN TVOIN, MYÖS PW130ES-6 N SYDÄN ON HYDRUMIND, VIN KOMTSU LLE OMININEN HYDRULIJÄRJESTELMÄ 4

5 Kauhasylinteri Huolto Varren sylinteri Nosto- Sylinterit jomoottorit Puomin taittosylinteri Mitä on HydrauMind? Käännön moottori Myös PW130ES-6 on varustettu Komatsu ille ominaisella ainutlaatuisella HydrauMind hydraulijärjestelmällä Pehmeän maan työstö tai kiven vetäminen on helppoa, koska järjestelmä säätää tarkasti puomin noston ja estää huulilevyn luiskahtamisen. Moottori Pumppu Esiohjaus- ja Paineen tuntevat Venttiilit HydrauMind järjestelmässä kuorman tuntevat painetta muuttavat venttiilit säätyvät automaattisesti vastaamaan työolosuhteita, kun kuljettaja antaa käskyn ohjaussauvoilla. HydrauMind on eräs kaikista kehittyneimmistä hydraulijärjestelmistä, joka tänä päivänä on saatavilla. Järjestelmä on ainoastaan Komatsukaivukoneissa. Komatsun hydrauliikka on luotettavaa maailman laatua. HydrauMind järjestelmää suojaa yli 200 patenttia. HYDRUMIND järjestelmän edut Voima, monipuolisuus, helppokäyttöisyys, ohjauksen vaivattomuus - valitse itse. Ensimmäistä kertaa nyt on mahdollisuus valita kaivukone, joka on näin helppo ja luonnollinen käyttää, näin herkästi ja täsmällisesti käskyjäsi totteleva. Esimerkiksi kun kaivaessasi maa muuttuu... Sinun ei tarvitse miettiä ohjaussauvan asennon muuttamista, HydrauMind - järjestelmä antaa työlaitteelle juuri oikean määrän öljyä oikealla paineella siten, että kaivuliike jatkuu muuttuneissa olosuhteissa haluamallasi nopeudella. Kun siirrät puomia, vartta ja kauhaa samanaikaisesti... puomisto ja kauha kokonaisuudessaan liikkuvat luonnollisesti parhaalla mahdollisella nopeudella ja voimalla. Työlaite toimii ihmiskäden jatkeena! Useampienkin lisähydrauliikkojen ulosotto on helppoa HydrauMind-järjestelmän moduulirakenteen ansiosta. Kauhan täyttö on helppoa. Kauhaa voi liikuttaa maksimiteholla hitaasti, kun vartta ja puomia yhtäaikaisesti käännetään ja vedetään täyttövaiheessa. Tarkkuutta vaativa työskentely on helppoa. Järjestelmä pitää työlaitteen nopeuden vakiona kuorman suuruudesta riippumatta. Koneen tärinä ja vaappuminen on vähäistä. Kuorman vaihtuminen ei muuta työlaitteen nopeutta. 5

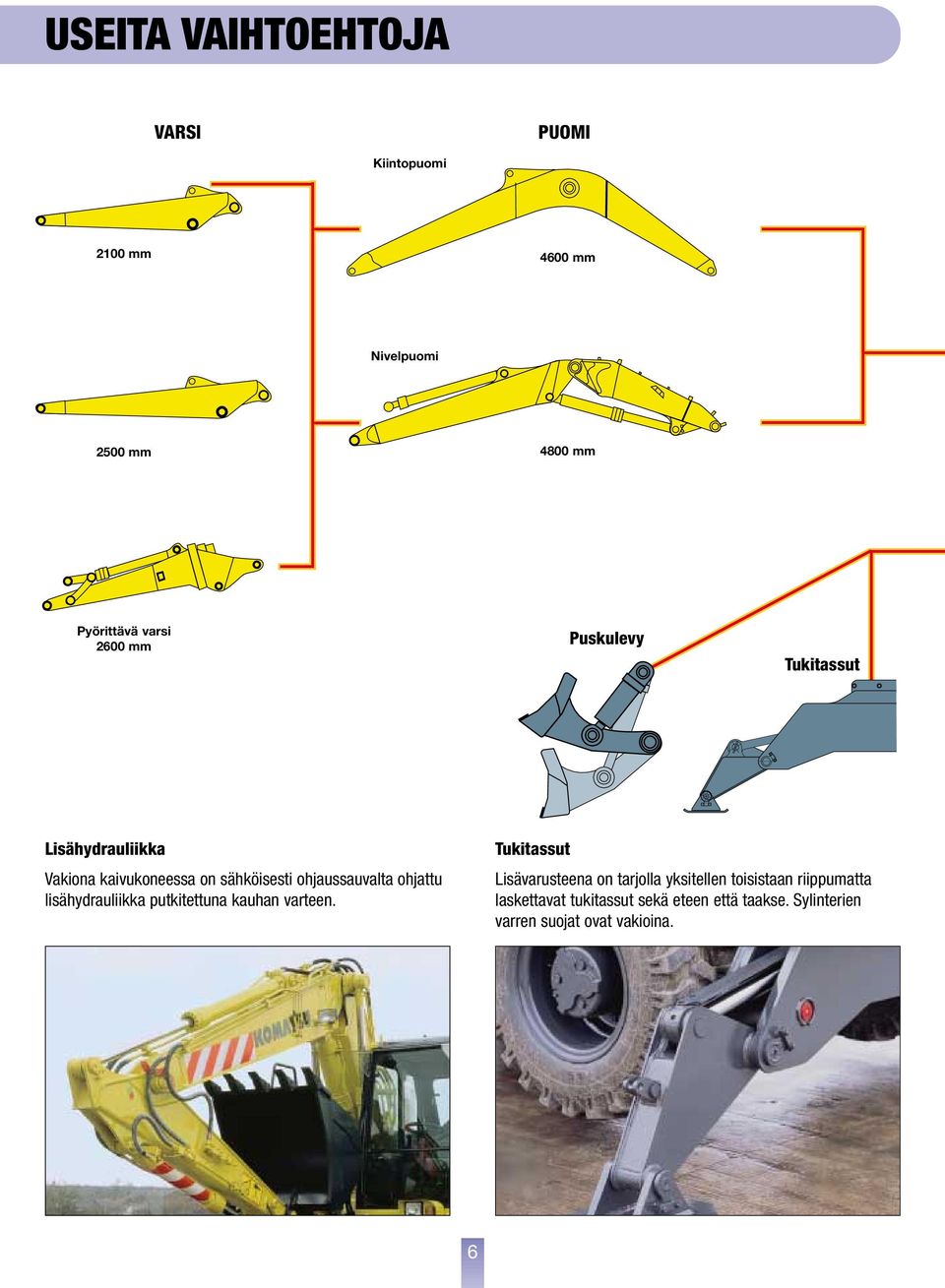

6 USEIT VIHTOEHTOJ VRSI PUOMI Kiintopuomi 2100 mm 4600 mm Nivelpuomi 2500 mm 4800 mm Pyörittävä varsi 2600 mm Puskulevy Tukitassut Lisähydrauliikka Vakiona kaivukoneessa on sähköisesti ohjaussauvalta ohjattu lisähydrauliikka putkitettuna kauhan varteen. Tukitassut Lisävarusteena on tarjolla yksitellen toisistaan riippumatta laskettavat tukitassut sekä eteen että taakse. Sylinterien varren suojat ovat vakioina. 6

7 PW130ES-6 kaivukone voidaan vaihtoehtoisesti tilata erilaisilla työlaite- ja alustayhdistelmillä varustettuna. Puskukulman säilyttävä puskulevy Vakio puskulevy Tukitassut Työkalulaatikko Kummallakin puolella alavaunua ovat runkoon kiinnitetyt työkalulaatikot, jotka toimivat samalla lokasuojina. Lisävarusteena laatikkoihin on saatavana työkaluteline. Puskulevy Sylinterin varren suojilla varustettu puskulevy voidaan liittää joko etu- tai takapäähän. Puskukulman säilyttävä levy on lisävaruste alustan takapäähän. 7

8 HELPPOKÄYTTÖINEN Työtavan valinta Viisi työtapaa on suunniteltu siten, että koneen kokonaisteho on optimaalinen raskaissa töissä, yleistöissä, viimeistely- ja nostotöissä sekä iskuvasaraa käytettäessä. Valinnan jälkeen työtapa määrittelee sopivimman moottorin nopeuden, pumpun nopeuden ja järjestelmän paineen yhdistelmän kyseistä työtä varten. G/O työtavan on osoitettu olevan poikkeuksellisen hyvä yleiskäytössä, koska se säästää huomattavasti polttoainetta, verrattaessa kaivettua tonnimäärää ja polttoainelitraa kohti. Työtavan valinta H/O G/O F/O L/O /O Sovellus raskaaseen työhön kuten raskaaseen kaivuun ja kuormaukseen yleistöihin, erittäin hyvä polttoainetalous viimeistelytöihin, jotka vaativat tarkkoja työhön sopivia työlaitteen nopeuksia tarkkoihin, tehokkaisiin nostotöihin tehokkaisiin iskuvasaratöihin Etu Maksimi tuotanto ja teho Nopeat jaksoajat Power Max/ Swift Slow Down työtavat mahdollisia Hyvät jaksoajat Erittäin hyvä polttoainetalous Power Max/ Swift Slow Down työtavat mahdollisia Tasainen viimeistely Varsi puolella nopeudellad Suurempi, jatkuva päästöpaine lennettu nopeus Tarkka hienosäätö Optimaalinen paine ja virtaus Optimaalinen moottorin kierrosnopeus Power Max/Swift Slow Down Power Max toiminto voidaan valita painamalla hallintalaitteen painiketta nopean lisätehon aikaansaamiseksi tilanteissa, jolloin tarvitaan suurta kaivuvoimaa. Swift Slow Down hallintalaite aktivoituna alentaa kaikkien työlaitteiden nopeuden puoleen niin että tarkat viimeistelytoiminnot voidaan tehdä erittäin huolellisesti. Valinta Tehon nousu Nopeuden lasku Sovellus Raskaat kaivutyöt Tarkkuus työt Tulos Lisää käytettävää voimaa 9%:lla 8,5 sekunnin ajan Työlaitteiden liikenopeus laskee noin puoleen. Lisää käytettävää voimaa 9%:lla niin kauan kuin hallintalaitteen painiketta pidetään painettuna Uusi "ctive" logo ja vihreä "+" merkki takaa, että koneessa on kaikki suositut "ktiivitoiminnot" sekä ylellinen uusi työympäristö, joka lisää kuljettajan mukavuutta ja jolloin saadaan parempi, tuottavuus ja työtulos. 8

9 Oikeanpuoleinen hallintasauva on normaalien työliikkeiden lisäksi alustan työlaitteiden hallintasauva. Ohjauspaneelissa olevasta painikkeesta valitsemalla ohjaussauvaa käytetään tukitassujen laskuun toisistaan riippumatta ja puskulevyn ohjaukseen. Tämän ominaisuuden ansiosta yhdistettynä automaattiseen akseliston lukintaan, kaivukoneen jatkuvat siirrot ja työn uudelleen aloittaminen on erittäin nopeaa. Ylävaunun pyöritys/iskuvasaran käyttö Ylävaunun pyöritys myötäpäivään. Ohjataan myös iskuvasaran käyttöä, kun työtyyppi valitsin on.o. asennossa. Puomin ohjaus Painike, jolla oikea ohjaussauva muuttuu alustan hallinnan sijasta puomin ohjaussauvaksi. Ylävaunun pyöritys Varren pyöritys vastapäivään. lustan työlaitteiden ohjaus Painike, jolla ohjaussauva muutetaan alustan työlaitteiden ja itse alustan hallintavivuksi. jaessaan kuljettaja tuntee täydellisesti hallitsevansa kaivukonetta; ohjaus on tehostettu niin, että se tuntee kuorman ja on täsmällinen olosuhteista riippumatta, jarrupolkimet ovat hyvin ulottuvilla. 9

10 MUKV, TURVLLINEN Suunnittelussa on tarkoin otettu huomioon kaikki kuljettajaan mahdollisesti kohdistuvat rasitukset. Tuloksena on ohjaamo, joka saman aikaisesti on tilava ja ergonominen, tärinätaso on erittäin alhainen ja melu vaimennettu. Paljon tilaa ja mukavuutta Tilan puolesta ohjaamo on vertaansa vailla. Sekä jalka että päätilaa on reilusti, istuimen taakse riittää lisäksi tilaa kuljettajan henkilökohtaisille varusteille. Monipuolisesti säädettävä istuin ja ohjauslaitteet helpottavat yksilöllisen mukavan työ- ja ajoasennon löytymisessä. Ohjaamoon nousu on helppoa ja turvallista Ohjaamoon nousu ei voisi olla helpompaa, leveät portaat ovat juuri oikeassa paikassa suhteessa ohjaamon oven kummallakin puolella oleviin tukeviin kädensijoihin. Kääntyvä ohjauspyörä helpottaa entisestään ohjaamoon nousua, ohjauspyörä voidaan lukita tukevasti mihin asentoon tahansa. 10

11 Ergonomiset hallintalaitteet Kaikki hallintalaitteet, kevytliikkeisistä ohjaussauvoista säädettävään ohjauspaneeliin on suunniteltu silmällä pitäen kuljettajan ergonomia. Pienemmätkin ohjauspainikkeet on hyvin näkyvillä ja käytettävissä ohjauspaneeleiden kallistuksen ansiosta. Mahtava näkyvyys Erinomainen näkyvyys eri suuntiin on saatu aikaan suurilla ikkunoilla ja avattavalla kattoluukulla. Näkyvyyttä eteenpäin on lisätty Komatsun patentoidulla pyyhkijäjärjestelmällä. Kun pyyhkijää ei käytetä, se lepää ohjaamon sivupalkkia vasten eikä ole peittämässä näkyvyyttä. Toinen etu järjestelmästä on se, että kun ikkuna nostetaan ylös, pyyhintä ei tarvitse irrottaa. Lujitemuovinen kattoikkuna on varustettu aurinkosuojalla. Kuljettajalla on kattoikkunan ansiosta esteetön näkymä työlaitteille myös korkealla työskenneltäessä. Kattoikkunasta tuleva luonnon valon ansiosta ohjaamo on miellyttävä työympäristö. Monipuolinen akselien lukitusmahdollisuus Etuakselien keinunnalla on kolme (3) eri toimitapaa, jotka voidaan valita oikean puoleisesta ohjauspaneelista. Free (vapaa) kseli keinuu vapaasti kaikissa toiminnoissa. Turvallinen ja tarkka nostoissa Kaivukone on vakiona varustettu puomin varoventtiileillä ja ylikuorman varoitusjärjestelmällä. Näiden sekä HydrauMind hydraulijärjestelmän tarkan ohjauksen ja voimakkaan L.O.-nostotoiminnon ansiosta taakkojen nostaminen on erittäin turvallista ja tarkkaa. utomatic (automaatti) kseli on lukittu työtä tehtäessä ja keinunta vapautuu päälle automaattisesti, kun ajopoljinta painetaan. Työn ja siirron vuorottelu on nopeaa ja turvallista. Locked (lukittu) kselisto on koko ajan lukittu, kauhalla voidaan turvallisesti siirtää raskaita taakkoja käyttäen hidasta ajonopeudetta. 11

12 HELPPO HUOLT Nopea ja tehokas huollon tarpeen havaitseminen ja vian etsintä ovat koneen käytettävyyden ja alhaisten huoltokustannusten peruskysymyksiä. Komatsu huollon tuki Komatsu-koneilla huolto on turvattu jälleenmyyjien ja valtuutettujen huoltoliikkeiden kautta ympäri Suomen ja muun maailman. Varaosien saatavuuden turvaa Komatsu Euroopan keskusvarasto elgiassa. Sisäänrakennettu vianetsintä Pääohjauspaneeli on samalla sisäinen vianetsintämuisti ja ilmaisin. Jos järjestelmässä ilmenee vakava toimintahäiriö, paneeli varoittaa välittömästi, pienemmät toimintahäiriöt tallettuvat muistiin myöhemmin huollossa käytettäviksi. Muisti on erittäin tärkeä toimintahäiriöissä, jotka esiintyvät satunnaisesti. Vianetsintää helpottaa edelleen paneelin mahdollisuus näyttää koneen käyntiarvoja, kuten moottorin kierrosnopeuden ja pumppujen paineen. Huoltokohteet helposti käsillä Koneen kuljettaja ja huoltohenkilökunta voivat tarvittaessa turvallisesti nousta tukevista kädensijoista kiinni pitäen kaivukoneen päälle. Kaikki huoltokohteet ovat isojen konepeltien ja ovien takana helposti käsillä. Voitelupisteet on keskitetty, lisävarusteena on saatavilla keskuspainevoitelujärjestelmä. Turboahdin sekä hihnat ovat hyvin suojatut. Pitempi hydrauliöljyn vaihtoväli Uusien hybrid-suodattimien ansiosta voidaan suodattimet vaihtaa 500 tunnin välein ja öljynvaihtovälinä voidaan nyt käyttää 5000 h. Öljyn- ja suodattimen vaihdoista muistuttaa ohjauspaneelissa oleva öljynvaihdon merkkivalo. Näyttö muistuttaa kuljettajaa valitun huoltovälin jälkeen suorittamaan huoltokirjan mukaiset huoltotoimenpiteet ajallaan. Näyttöön on myös ohjelmoitu lähimmän valtuutetun Komatsu huollon puhelinnumero. 12

13 TEKNINEN ERITTELY PW130ES-6 MOOTTORI Tyyppi... 4 sylinterinen, suoraruiskutus Diesel, välijäähdytetty turboahdin Malli... KOMTSU S4D102-1E Teho... SE J1349 (keski) 82 kw (110 hv), 2250 rpm. SE J1349 (netto) 78 kw (105 hv), 2250 rpm. Halkaisija x isku mm x 120 mm Sylinteritilavuus... 3,92 l JRRUJÄRJESTELMÄ Tyyppi... Täyshydraulinen kaksipiirijarrujärjestelmä, oma hammasrataspumppu Käyttöjarru... Poljinkäyttöiset märät paineella vapautuvat monilevyjarrut akselien navoissa Seisontajarru... Sähköllä toimivat märät, paineella vapautuvat voimansiirtoon yhdistetyt monilevyjarrut Suurin paine kg/cm 2 SÄHKÖJÄRJESTELMÄ Laturi V - 45 kut... 2 x 12 V - 95 h Käynnistysmoottori V - 5,5 kw HYDRULIJÄRJESTELMÄ Tyyppi... HydrauMind, suljettu hydraulijärjestelmä. Kuormaa tunnustelevat ja painetta säätävät ohjausventtiilit Lisähydrauliikka... Vakiona lisähydrauliikka. Peruskoneen varusteista riippuen, voidaan lisäksi ottaa käyttöön jopa kaksi lisähydrauliikkaa Pääpumppu... Tuotoltaan säätyvä mäntäpumppu, joka tuottaa hydrauliöljyn puomille, varrelle, kauhalle, käännölle ja ajolle Suurin tuotto l/min Suurin paine... Vakio 325 kg/cm 2... Power Max 355 kg/cm 2... Ohjaus 33 kg/cm 2 OHJUSJÄRJESTELMÄ Tyyppi... Erillinen hammasrataspumppu ohjaukselle, ohjaus orbitroliventtiilillä Suurin paine kg/cm 2 Pienin kääntösäde mm (ulommaisen renkaan keskeltä) VOIMNSIIRTO Tyyppi... Täysautomaattinen vaihteisto, jatkuva nelipyöräveto jomoottorit... Kaksi muuttuvatilavuuksista mäntämoottoria Suurin paine kg/cm 2 jotapavalinta... 3 valinta-aluetta: Hi valinta km/h Mi valinta km/h Lo valinta ,5 km/h Lisävarusteena koneeseen voidaan asentaa nopeuden rajoitin 20 km/h Suurin vetovoima kg (mi ja hi valinnalla) Etuakselin staattinen kuorma kg Taka-akselin staattinen kuorma kg kselin keinunta... 7 keinunta. Lukittavissa kaikkiin asentoihin ohjaamosta KÄÄNTÖJÄRJESTELMÄ Tyyppi... ksiaalimäntämoottori, kahden planeettavaihteiston avulla alennettu välitys Käännön lukitus... Sähköllä lukittava märkä monilevyjarru käännön sisällä. Lukitus voidaan varmistaa ohjaamon sisältä mekaanisesti tapilla Käännön nopeus rpm Suurin paine kg/cm 2 PÄÄSTÖT Äänitaso (95/27/E - dynaaminen melutaso) L W, ulkoinen melu d() L P, melutaso ohjaamossa d() TÄYTTÖTILVUUDET Polttoainetankki l Lauhdutin... 15,7 l Moottorin öljy l Käännön vaihde ,5 l Hydrauliöljysäiliö l Vaihteiston/kytkimen öljy... 1,6 l Etummainen tasauspyörästö l Takatasauspyörästö l Etuakseliston navat... 2,5 l Taka-akseliston navat... 2,7 l TYÖPINOT* Kaivuvarren pituus... 2,1 m Pyöritettävän varren pituus... 2,6 m lustatyyppi Puskulevy takana Tukitassut takana Neljä tukitassua Tukitassut + puskulevy * työpainot ilman kauhaa Työpaino varusteena nivelpuomi kg kg kg kg Työpaino varusteena kiintopuomi kg kg kg kg Työpaino varusteena pyöritettävä varsi kg kg 13

14 TYÖULOTTUVUUDET PW130ES-6 M H F' F D E M KIINTOPUOMI Varren pituus 2100 mm 2500 mm Suurin kaivukorkeus 8660 mm 8900 mm Suurin tyhjennyskorkeus 6290 mm 6530 mm Suurin kaivusyvyys 4730 mm 5130 mm D Suurin pystysuoran seinämän kaivusyvyys 4175 mm 4560 mm E Suurin kaivusyvyys, pohja 2,4 m 4495 mm 4925 mm F Suurin kaivu ulottuvuus 7895 mm 8265 mm F Suurin kaivu ulottuvuus maanpinnan tasossa 7690 mm 8070 mm H Pienin kääntösäde 2320 mm 2400 mm 14

15 TYÖULOTTUVUUDET PW130ES-6 M H F' F D E E M NIVELPUOMI Varren pituus 2100 mm 2500 mm Suurin kaivukorkeus 8930 mm 9190 mm Suurin tyhjennyskorkeus 6540 mm 6905 mm Suurin kaivusyvyys 5010 mm 5410 mm D Suurin pystysuoran seinämän kaivusyvyys 3978 mm 4365 mm E Suurin kaivusyvyys, pohja 2,4 m 4779 mm 5202 mm F Suurin kaivu ulottuvuus 8142 mm 8518 mm F Suurin kaivu ulottuvuus maanpinnan tasossa 7945 mm 8331 mm H Pienin kääntösäde 2605 mm 2650 mm 15

16 TYÖULOTTUVUUDET PW130ES-6 M H F' F D E E M NIVELPUOMI + PYÖRITETTÄVÄ VRSI D E F F H Varren pituus Suurin kaivukorkeus Suurin tyhjennyskorkeus Suurin kaivusyvyys Suurin pystysuoran seinämän kaivusyvyys Suurin kaivusyvyys, pohja 2,4 m Suurin kaivu ulottuvuus Suurin kaivu ulottuvuus maanpinnan tasossa Pienin kääntösäde 2600 mm 9255 mm 6880 mm 5500 mm 4215 mm 5295 mm 8615 mm 8430 mm 2675 mm 16

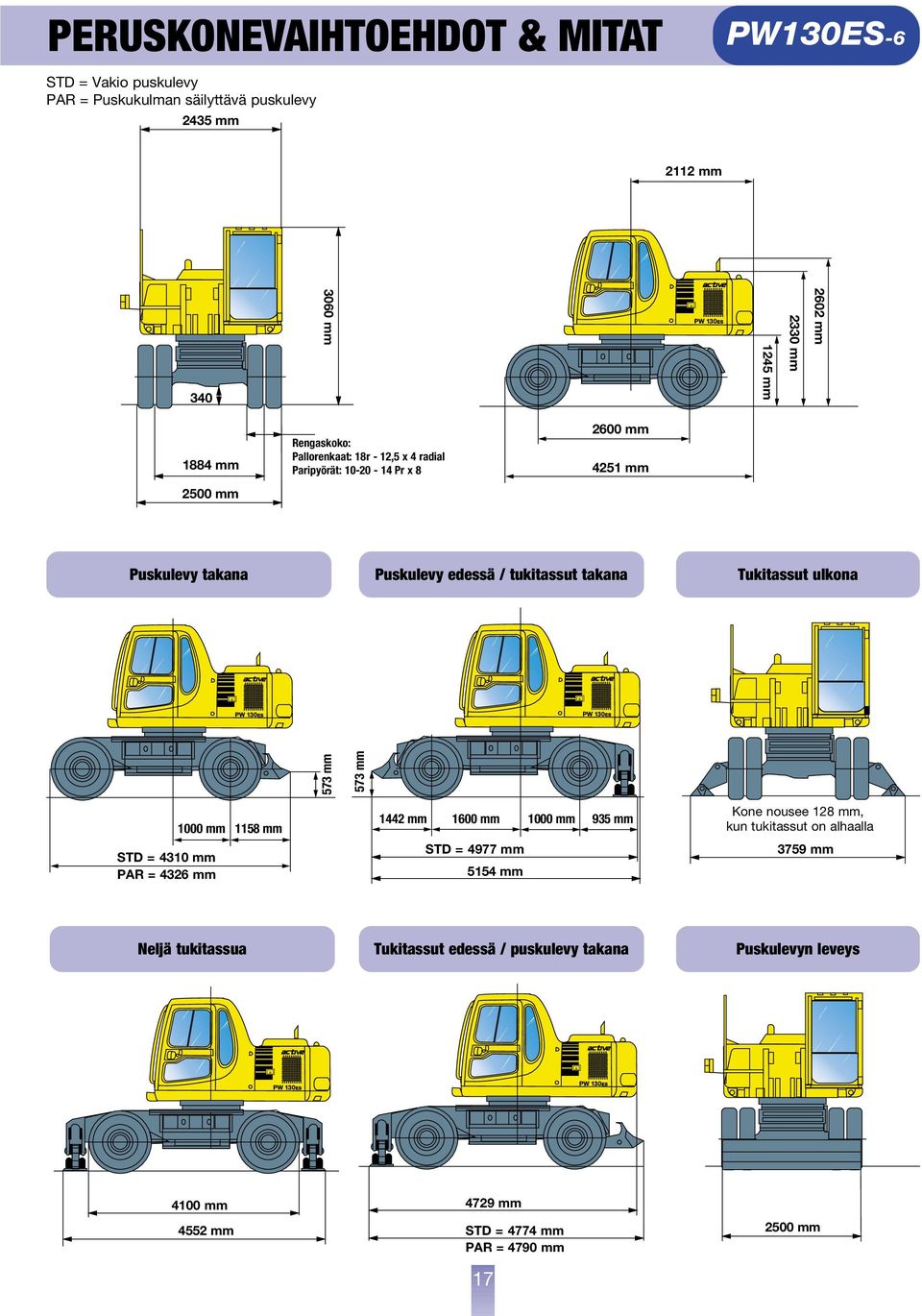

17 PERUSKONEVIHTOEHDOT & MITT STD = Vakio puskulevy PR = Puskukulman säilyttävä puskulevy 2435 mm PW130ES mm 2112 mm mm mm 2330 mm 2602 mm 1884 mm 2500 mm 10.0 Rengaskoko: PR x 8 Pallorenkaat: 18r - 12,5 x 4 radial Paripyörät: Pr x mm 4251 mm Puskulevy takana Puskulevy edessä / tukitassut takana Tukitassut ulkona 573 mm 573 mm 1000 mm 1158 mm STD 4294 = 4310 mm mm PR = 4326 mm 1442 mm 1600 mm 1000 mm 935 mm STD = mm 5154 mm Machine Kone nousee is raised 128 by 128 mm, mm when kun tukitassut operating on outriggers alhaalla mm Neljä tukitassua Tukitassut edessä / puskulevy takana Puskulevyn leveys mm mm mm 4552 mm STD 4772 = 4774 mm mm PR = 4790 mm mm

18 KULJETUSMITT PW130ES-6 KIINTOPUOMI JOSENTO KULJETUSSENTO VRSI D mm 3055* mm 7540 mm 2835* mm mm 3455* mm 7520 mm 3255* mm * Mitta putkitus mukaanlukien D NIVELPUOMI JOSENTO KULJETUSSENTO VRSI D mm 3945 mm 7777 mm 2785* mm mm 3940 mm 7790 mm 2860* mm * Mitta putkitus mukaanlukien D NIVELPUOMI + PYÖRITETTÄVÄ VRSI 7655 mm 5910 mm 3950 mm 2610 mm = joasento = Kuljetusasento 18

19 NOSTOKPSITEETTI PW130ES-6 6,0 m 4,5 m 3,0 m 1,5 m Työasento KIINTOPUOMI Pelkät pyörät 7,5 m kg *2800 *2800 6,0 m kg * * ,5 m kg * * ,0 m kg * * * ,5 m kg * ,0 m kg * ,5 m kg * *5800 *5800-3,0 m kg * Takatukitassut maassa 7,5 m kg *2800 *2800 6,0 m kg *2300 *2300 *3450 *3450 4,5 m kg *2150 *2150 * *3800 *3800 3,0 m kg * * * *6750 *6750 1,5 m kg * * * ,0 m kg * * ,5 m kg * *5800 *5800-3,0 m kg * * * Puskulevy maassa takana 7,5 m kg *2800 *2800 6,0 m kg * *3450 *3300 4,5 m kg * * * ,0 m kg * * * ,5 m kg * * * ,0 m kg * * ,5 m kg * * *5800 *5800-3,0 m kg * * * Tukitassut edessä 7,5 m kg *2800 * levy takana maassa 6,0 m kg *2300 *2300 *3450 *3450 4,5 m kg *2150 *2150 * *3800 *3800 3,0 m kg *2200 *2200 * *4700 *4700 *6750 *6750 1,5 m kg * * * *7400 *7400 0,0 m kg * * *7550 *7550-1,5 m kg * * * *5800 *5800-3,0 m kg * * *7200 *7200 Kg Etäisyys kääntökeskiöstä Kauhan pohjan korkeus maan pinnasta Varren pituus 2100 mm Ilman kauhaa, kauhan vivustoa tai sylinteriä, nostokapasiteetti suurenee niiden painolla. Nostokapasiteetti kauhan (462 kg), vivuston (84 kg) ja kauhasylinterin (92 kg) kanssa Nostokapasiteetti suoraan takana Nostokapasiteetti suoraan sivulla tai käännettäessä 360 astetta Nostokapasiteetti suurimmalla etäisyydellä NIVELPUOMI Pelkät pyörät 7,5 m kg *2700 *2700 6,0 m kg * * ,5 m kg * * ,0 m kg * * * ,5 m kg ,0 m kg * ,5 m kg * *4550 *4550-3,0 m kg * Takatukitassut maassa 7,5 m kg *2700 *2700 6,0 m kg *2200 *2200 *3100 *3100 4,5 m kg * * *3550 *3550 3,0 m kg * * * *6700 *6700 1,5 m kg * * ,0 m kg * *5300 *5300-1,5 m kg * * *4550 *4550-3,0 m kg * * * Puskulevy maassa takana 7,5 m kg *2700 * levy takana maassa 6,0 m kg * *3100 *3100 4,5 m kg * * * ,0 m kg * * * * ,5 m kg ,0 m kg ,5 m kg ,0 m kg * Tukitassut edessä 7,5 m kg *2700 * levy takana maassa 6,0 m kg *2200 *2200 *3100 *3100 4,5 m kg *2050 *2050 * *3550 *3550 3,0 m kg *2050 *2050 * *4450 *4450 *6700 *6700 1,5 m kg * * * ,0 m kg * * *5300 *5300-1,5 m kg * * * *4550 *4550-3,0 m kg * * *7150 *7150 Varren pituus 2100 mm Kg Ilman kauhaa, kauhan vivustoa tai sylinteriä, nostokapasiteetti suurenee niiden painolla. Etäisyys kääntökeskiöstä Kauhan pohjan korkeus maan pinnasta Nostokapasiteetti kauhan (462 kg), vivuston (84 kg) ja kauhasylinterin (92 kg) kanssa Nostokapasiteetti suoraan takana Nostokapasiteetti suoraan sivulla tai käännettäessä 360 astetta Nostokapasiteetti suurimmalla etäisyydellä Huomaa: 1. rvot perustuvat ISO standardin mukaisiin mittauksiin 2. Nostokapasiteetti on annettu a) 75 % kaatokuormasta b) 87 % suurimmasta hydraulisesta nostotehosta 19

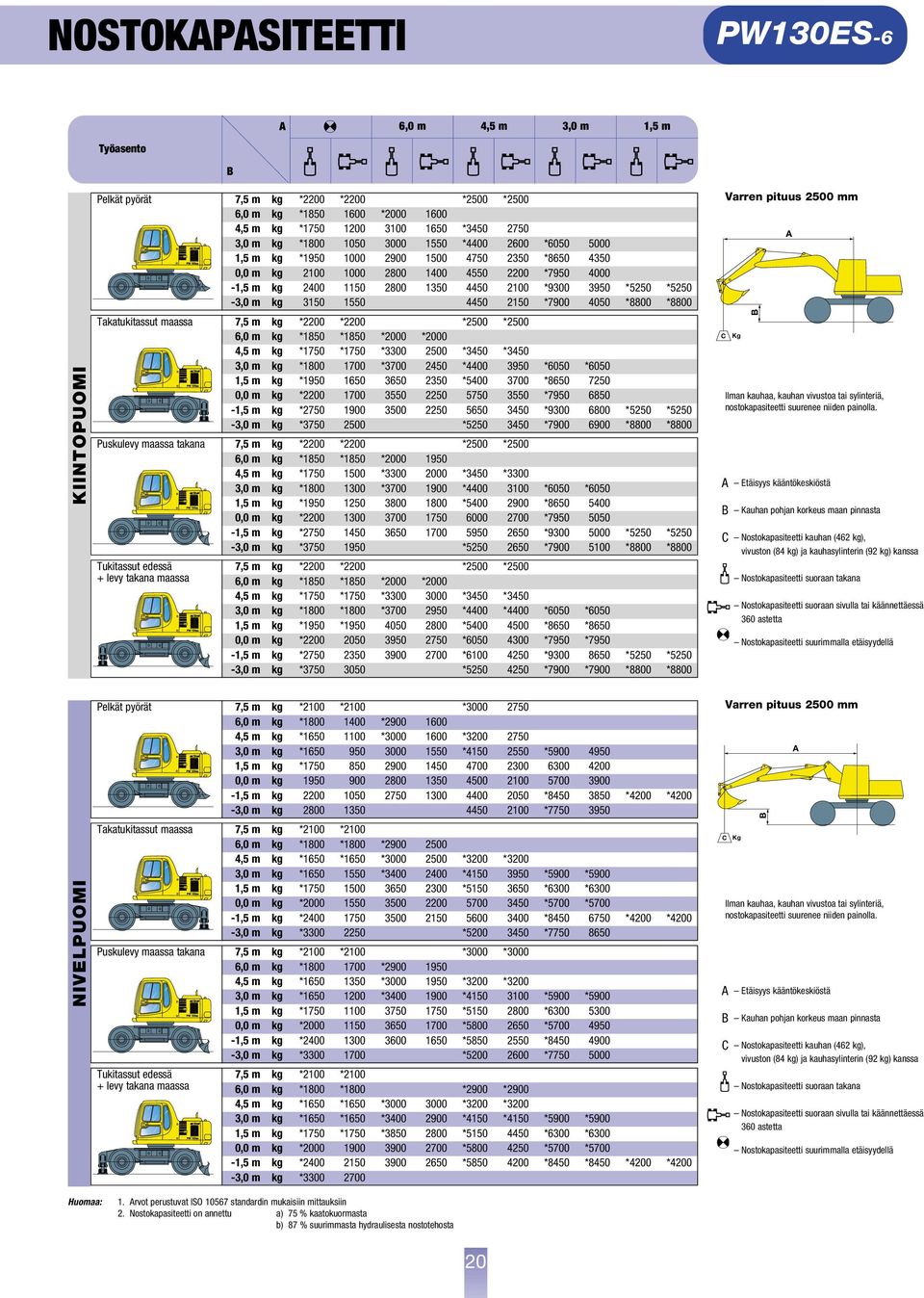

20 NOSTOKPSITEETTI PW130ES-6 6,0 m 4,5 m 3,0 m 1,5 m Työasento KIINTOPUOMI Pelkät pyörät 7,5 m kg *2200 *2200 *2500 *2500 6,0 m kg * * ,5 m kg * * ,0 m kg * * * ,5 m kg * * ,0 m kg * ,5 m kg * *5250 *5250-3,0 m kg * *8800 *8800 Takatukitassut maassa 7,5 m kg *2200 *2200 *2500 *2500 6,0 m kg *1850 *1850 *2000 *2000 4,5 m kg *1750 *1750 * *3450 *3450 3,0 m kg * * * *6050 *6050 1,5 m kg * * * ,0 m kg * * ,5 m kg * * *5250 *5250-3,0 m kg * * * *8800 *8800 Puskulevy maassa takana 7,5 m kg *2200 *2200 *2500 *2500 6,0 m kg *1850 *1850 * ,5 m kg * * *3450 *3300 3,0 m kg * * * *6050 *6050 1,5 m kg * * * ,0 m kg * * ,5 m kg * * *5250 *5250-3,0 m kg * * * *8800 *8800 Tukitassut edessä 7,5 m kg *2200 *2200 *2500 * levy takana maassa 6,0 m kg *1850 *1850 *2000 *2000 4,5 m kg *1750 *1750 * *3450 *3450 3,0 m kg *1800 *1800 * *4400 *4400 *6050 *6050 1,5 m kg *1950 * * *8650 *8650 0,0 m kg * * *7950 *7950-1,5 m kg * * * *5250 *5250-3,0 m kg * * *7900 *7900 *8800 *8800 Kg Etäisyys kääntökeskiöstä Kauhan pohjan korkeus maan pinnasta Varren pituus 2500 mm Ilman kauhaa, kauhan vivustoa tai sylinteriä, nostokapasiteetti suurenee niiden painolla. Nostokapasiteetti kauhan (462 kg), vivuston (84 kg) ja kauhasylinterin (92 kg) kanssa Nostokapasiteetti suoraan takana Nostokapasiteetti suoraan sivulla tai käännettäessä 360 astetta Nostokapasiteetti suurimmalla etäisyydellä NIVELPUOMI Pelkät pyörät 7,5 m kg *2100 *2100 * ,0 m kg * * ,5 m kg * * * ,0 m kg * * * ,5 m kg * ,0 m kg ,5 m kg * *4200 *4200-3,0 m kg * Takatukitassut maassa 7,5 m kg *2100 *2100 6,0 m kg *1800 *1800 * ,5 m kg *1650 *1650 * *3200 *3200 3,0 m kg * * * *5900 *5900 1,5 m kg * * *6300 *6300 0,0 m kg * *5700 *5700-1,5 m kg * * *4200 *4200-3,0 m kg * * * Puskulevy maassa takana 7,5 m kg *2100 *2100 *3000 *3000 6,0 m kg * * ,5 m kg * * *3200 *3200 3,0 m kg * * * *5900 *5900 1,5 m kg * * * ,0 m kg * * * ,5 m kg * * * ,0 m kg * * * Tukitassut edessä 7,5 m kg *2100 * levy takana maassa 6,0 m kg *1800 *1800 *2900 *2900 4,5 m kg *1650 *1650 * *3200 *3200 3,0 m kg *1650 *1650 * *4150 *4150 *5900 *5900 1,5 m kg *1750 *1750 * * *6300 *6300 0,0 m kg * * *5700 *5700-1,5 m kg * * *8450 *8450 *4200 *4200-3,0 m kg * Varren pituus 2500 mm Kg Ilman kauhaa, kauhan vivustoa tai sylinteriä, nostokapasiteetti suurenee niiden painolla. Etäisyys kääntökeskiöstä Kauhan pohjan korkeus maan pinnasta Nostokapasiteetti kauhan (462 kg), vivuston (84 kg) ja kauhasylinterin (92 kg) kanssa Nostokapasiteetti suoraan takana Nostokapasiteetti suoraan sivulla tai käännettäessä 360 astetta Nostokapasiteetti suurimmalla etäisyydellä Huomaa: 1. rvot perustuvat ISO standardin mukaisiin mittauksiin 2. Nostokapasiteetti on annettu a) 75 % kaatokuormasta b) 87 % suurimmasta hydraulisesta nostotehosta 20

21 NOSTOKPSITEETTI PW130ES-6 7,5 m 6,0 m 4,5 m 3,0 m 1,5 m Työasento PYÖRITETTÄVÄ VRSI Etutuet + takalevy maassa 7,5 m kg *1950 *1950 6,0 m kg *1600 *1600 *2600 *2600 4,5 m kg *1500 *1500 *2650 *2650 *2850 *2850 3,0 m kg *1500 *1500 * * *3700 *3700 *5300 *5300 1,5 m kg * * * *6850 *6850 0,0 m kg * * * *5700 *5700-1,5 m kg * * * *4000 *4000-3,0 m kg * * * *7150 *7150 *7200 *7200 Etu- ja takatuet maassa 7,5 m kg *1950 *1950 6,0 m kg *1600 *1600 *2600 *2600 4,5 m kg *1500 *1500 *2650 *2650 *2850 *2850 3,0 m kg *1500 *1500 *2300 *2300 *3000 *3000 *3700 *3700 *5300 *5300 1,5 m kg *1600 * * *4600 *4600 *6850 *6850 0,0 m kg *1750 *1750 *2200 * *5250 *5250 *5700 *5700-1,5 m kg *2100 * * *8250 *8250 *4000 *4000-3,0 m kg *2900 *2900 *3100 *3100 *4750 *4750 *7150 *7150 *7200 *7200 Pyöritettävä varsi 2600 mm Kg Ilman kauhaa, kauhan vivustoa tai sylinteriä, nostokapasiteetti suurenee niiden painolla. KUH J VRSIYHDISTELMÄT Kauhan tilavuus (kukkura) Suurin tiheys (ton/m 3 ) Leveys ilman Paino SE, PS EE 2,1 m varsi 2,5 m varsi Pyöritettävä varsi 0,20 0, ,27 0, ,41 0, ,48 0, ,55 0, ,62 0, ,69 0, ,76 0, ,83 0, ,90 0, ,97 0, ,14 1, Koneeseen on saatavilla laaja valikoima erilaisia kauhoja ja lisälaitteita. Lisätietoa niistä saat maahantuojalta. : Materiaalin ominaispaino alle 1,8 t/m 3 : Materiaalin ominaispaino alle 1,5 t/m 3 : Materiaalin ominaispaino alle 1,2 t/m 3 - : Ei suositeltava KIVUVOIMT Varren pituus 2100 mm 2500 mm Pyöritettävä varsi Kauhan kaivuvoima 7800 kg 7800 kg 7800 kg Kauhan kaivuvoima, Power Max 8500 kg 8500 kg 8500 kg Varren kaivuvoima 6700 kg 5600 kg 5400 kg Varren kaivuvoima, Power Max 7300 kg 6100 kg 5900 kg 21

22 OSIEN MITT J PINOT PW130ES-6 (NOIN PINOJ) PERUSKONE Rengaskoko 10, PR x 8 Takapuskulevy Takatukitassut Painot varusteina Takalevy + etutukitassut Etu + takatukitassut kg kg kg kg KIINTOPUOMI J VRREN SYLINTERI VRSI, KUHSYLINTERI J VIVUSTO Paino Varren pituus 2100 mm 2500 mm Pyöritettävä varsi 4738 mm 1284 mm 973 kg (sisältäen kaivuvarren sylinterin) 2850 mm 3251 mm 3310 mm 644 mm 593 mm 805 mm Paino 375 kg 416 kg 1095 kg PUOMISYLINTERI TYVIPUOMI Nivelpuomi Kiintopuomi Paino tyviosa jatko osa 2125 mm 582 mm 487 kg 1500 mm 1125 mm 1500 mm 162 mm 207 mm 162 mm Paino 113 kg (x2) 102 kg 114 kg (x2) (sisältäen puomin taittosylinterin) JTKOPUOMI J VRREN SYLINTERI Paino 3378 mm 667 mm 627 kg (sisältäen kaivuvarren sylinterin) 22

23 KIVUVRUSTEET PW130ES-6 Tekniset ominaisuudet ja varusteet saattavat vaihdella maittain VRSI PUOMI Kiintopuomi 2100 mm 2100 mm mm Nivelpuomi 1144 mm 2500 mm 2500 mm 4800 mm Pyöritettävä varsi 790 mm 2571 mm 3171 mm Puskukulman säilyttävä puskulevy Vakio puskulevy Vakio puskulevy Kulmans äilyttävä puskulevy Leveys 2483 mm 2483 mm Korkeus 501 mm 597 mm 23

24 HYDRULINEN PYÖRÄLUSTINEN KIVUKONE PW130ES-6 VKIOVRUSTEET Yleishydrauliikka. Soveltuu iskukoneelle tai kahmarille Itse tyhjentävä kaksoiselementti tyyppinen imuilman suodin. Varustettu tukkeutumisen ilmaisimella 24 V, 45 laturi utomaattinen moottorin kierrosluvun hidastin utomaattinen moottorin esilämmitys kylmäkäynnistyksessä Polttoainejärjestelmän automaattinen ilmaus kut 2 x 12 V, 95 h Puomin letkurikkoventtiilit Ohjaamo: Kaikkiin sääoloihin sopiva, äänieristetty, turvalasit, ylös aukeava etulasi, irrotettava alalasi edessä, oven lukot, lattiamatto, tihkukytkimellä varustettu tuulilasin pyyhin, tupakan sytytin, tuhkakuppi LISÄVRUSTEET Työkalutelineet Lisävalo puomiin Ohjaamon ilmastointi Varren letkurikkoventtiilit io-öljyt Kylmän ilma-alan akut Kahmari koukku Moottorivalo UGSS /2001 Vakio- ja lisävarusteet vaihtelevat maittain. Ota yhteys Komatsu maahantuojaan. Esiohjauspaineen avulla toimivat ohjausvivut, asennon säätö Imevä puhallin Hydrostaattinen ajojärjestelmä Kaksipiiri järjestelmä jarruissa, tyypiltään öljykylvyssä olevat levyjarrut Virta-avain Moottorin kuumenemissuoja Moottori: S4D102-E1 turboahdettu suoraruiskutus diesel Polttoainemittari Säädettävä istuin Täysautomaattinen kolmevaihteinen voimansiirto Käsityökalusarja Ohjaamon lämmityslaite Hydrauliset monilevy seisontajarrut, voimansiirron yhteydessä Jauhesammutin Vakio puskulevy eteen tai taakse Tukitassut eteen ja/tai taakse Ilmajousitettu lämpöistuin laslasin pyyhin Kiintopuomi Yhdensuuntaisesti nouseva puskulevy taakse Pyöritettävä varsi JUHNILNTIE 2, VNT, PUH (90) , FKSI (90) Valvonta- ja ohjauspaneeli Kaksi työkalulaatikkoa Sähköinen tankkauspumppu urinkolippa Sähköinen äänitorvi Hydrauliikka: Pumpun ja moottorin yhteistoimintaa säätävä järjestelmä (PEM) ja sähköohjattu HydrauMind-järjestelmä Orbitooli-tyyppinen ajon ohjaus Ylikuormituksen valvontajärjestelmä Power Max ja hidastustoiminnot Peruutuspeilit (oikea, vasen) Kattoikkuna Startti: 24 V, 5,5 kw, suora sähkötoiminen Etupyöräohjaus Stereo-radio asennusvalmius Konepeittojen lukot Viisi (5) työtapa valintaa Majakan asennusvalmius Pallorenkaat 18 R 19,5 x 4 Pohjapanssari Nivelpuomi Laaja valikoima erilaisia kauhoja 2,1 m varsi, 2,5 m varsi 2 tai 4 tukitassua Komatsu Europe International N.V. Mechelsesteenweg VILVOORDE (ELGIUM) Tel. (32)2/ Fax (32)2/ Printed in elgium - Tässä esitteessä saattaa esiintyä sellaisia lisälaitteita ja varusteita, joita ei ole saatavissa alueellanne. Ottakaa yhteys Komatsu maahantuojaan. Materiaaleja ja teknisiä ominaisuuksia voidaan muuttaa ilman erillistä ilmoitusta.
