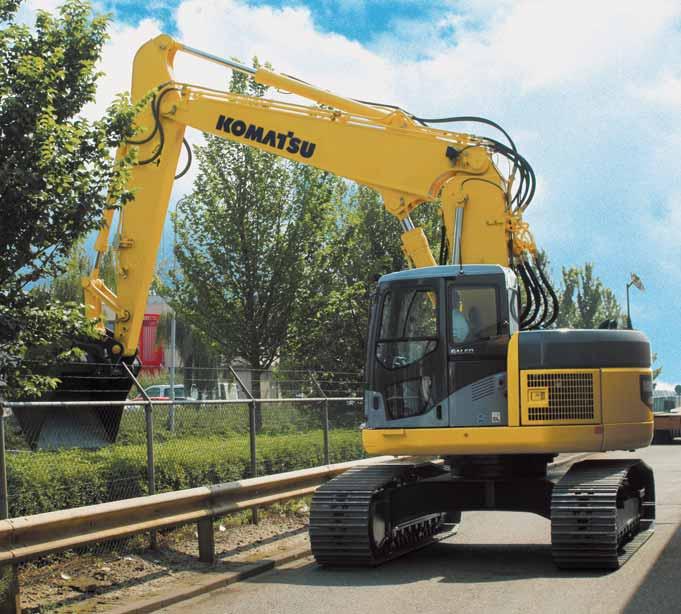

1 VAUHTIPYÖRÄTEHO 107 kw rpm TYÖPAINO kg KAUHOJEN TILAVUUDET 0,48-1,68 m³ PC228USLC-3 PC 228 Hydraulinen Kaivukone PC228US/LC-3

2 2

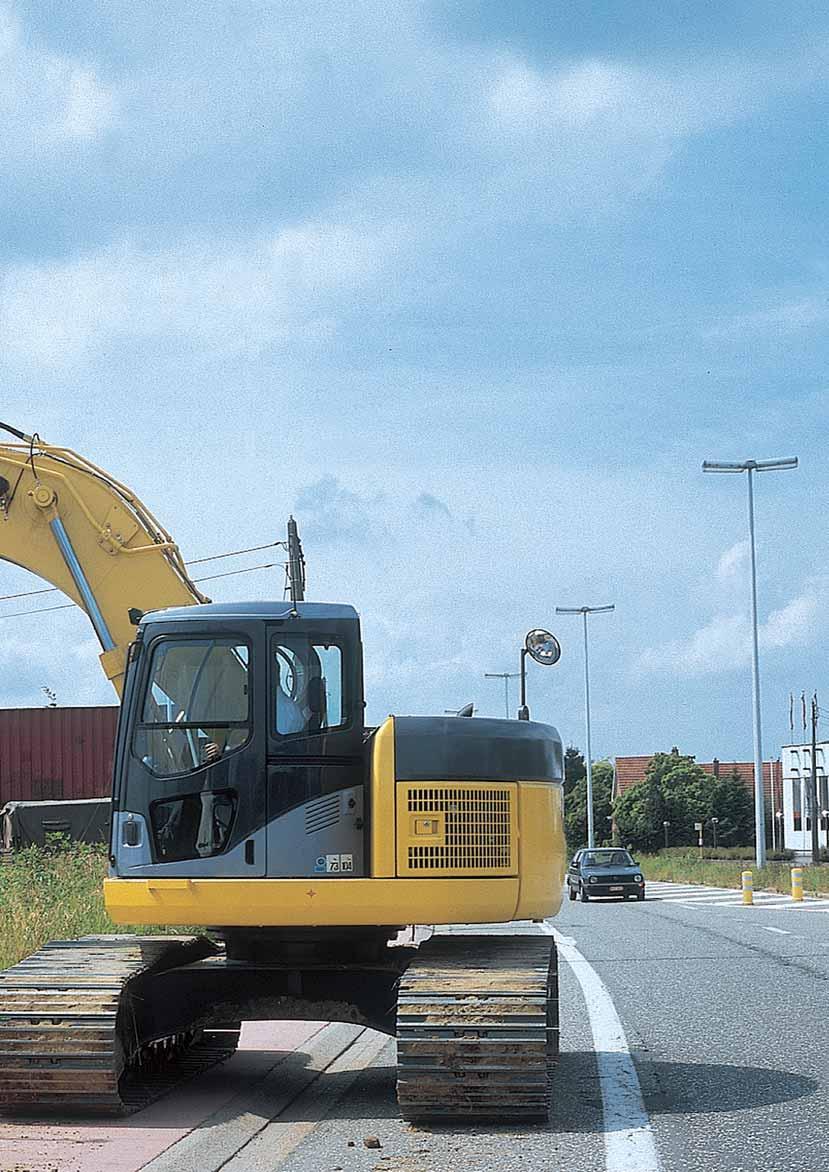

3 Työskentely ruuhkaisilla ja ahtailla alueilla voi olla todellinen haaste. Komatsun Hydraulikaivukonesarjoilla on pieni vastapainon kääntösäde, joka on suunniteltu erityisesti ahtaisiin työtilanteisiin. Pienentämällä vastapainon kääntösädettä - koneella voidaan työskennellä paikoissa, joissa perinteelliset kaivukoneet aiheuttaisivat turvallisuusriskin. Erittäin sopiva tien reunoille, silloille, kaupunkeihin tai mihin tahansa alueelle, missä tilaa on vähän. tarjoaa Komatsu-laitteilta odottamaasi tehoa ja tuottavuutta. 3

4 H YDRAULINEN KAIVUKONE YHDELLÄ SILMÄYKSELLÄ Uudet ominaisuudet: Kupera liukuovi Kupin pidike Kylmä ja kuuma säilytyslaatikko Kevytrakenteinen alumiinikehyksinen tuulilasi Tehokas ilmastointilaite Liukuikkuna Paineistettu ohjaamo (3 mm Ag.) Puomin nostoliikkeen elektroninen vaimennus Tilavampi ohjaamo Komatsun ohjaamo on kiinnitetty runkoon nestevaimentimilla, joilla ohjaamon sisäistä melutasoa on vähennetty. Liukuva kovera ovi helpottaa ahtaissa paikoissa ohjaamoon pääsyä ja vähentää tietöissä sen vaurioitumisriskiä, sillä ovi ei työnny esiin. Komatsun tilava ohjaamo täyttää ISO-työtilastardardin, mikä merkitsee työskentelyyn suojausta, turvallisuutta ja käyttömukavuutta. Laaja työvalikoima :n suurin nostokorkeus on korkeampi kuin PC210-7:n. Nostamalla :n puomi laajempaan kulmaan lisääntyy kokonaistyöteho. Purkutöiden ja rinneleikkauksien suurta yläulottuvuutta vaativat työpaikat hyötyvät :n lisääntyneestä kaivu- ja kuormausulottuvuudesta. Erinomainen liikkuvuus Suuri veto- ja ohjausvoima osoittavat kykynsä rinnetöissä. 4

5 HYDRAULINEN KAIVUKONE VAUHTIPYÖRÄTEHO 107 kw 143 hv Ajanmukaisen ohjaus- ja valvontalaitteen ominaisuudet Neljä vaihtoehtoista työtapaa, joiden avulla voidaan muuttaa moottorin käyntinopeutta, pumpun tuottoa ja järjestelmän painetta. Valitsimen aktiiviasennossa kone kehittää maksimityötehon ja nopeuttaa työkierrosaikoja. Vasarakäytössä moottoriin säätyy optimaalinen käyntinopeus ja hydrauliikkaan vasarakäytön edellyttämä paine ja öljyvirta. Taloudellinen säästöasento alentaa polttoaineen kulutusta ja melutasoa. Nostoasennossa hydrauliikan paine nousee 7% tavanomaista korkeammaksi nostovoiman tehostamiseksi. TYÖPAINO kg KAUHOJEN TILAVUUDET 0,48-1,68 m³ Erittäin vakaa tarjoaa erinomaista nostotehoa, ja vakaa vastapaino ei kääntyessään tarvitse lisätilaa. Lisäksi puomin elektroninen nostoliikkeen vaimennus parantaa :n dynaamista vakavuutta. Vaimennus hidastaa liikettä ja vaimentaa iskua puomin saavuttaessa ääriasentonsa. Turvallinen käyttö Tavallisiin kaivukoneisiin verrattuna :n pyöreä muoto vähentää kuljettajan jatkuvaa tarvetta tarkastaa liikkuuko koneen takana ketään. Pieni tien käyttöleveys Komatsun tarvitsee käyttöleveyttä vain 3,99 m tai vähemmän. Koneella voidaan siten työskennellä kummalla puolella tietä tahansa ilman että tietä tarvitsee sulkea kokonaan. 5

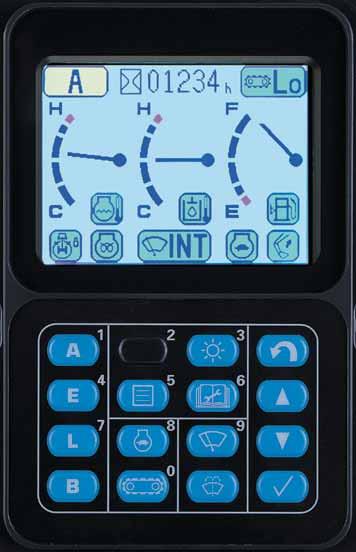

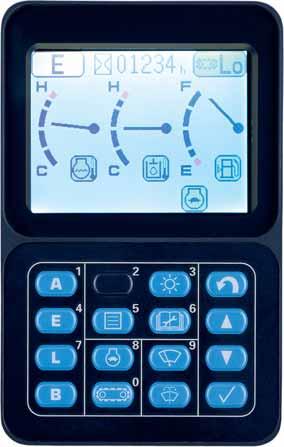

6 H YDRAULINEN KAIVUKONE EMMS EMMS (Equipment Management and Monitoring System) laitteiden hallinta- ja tarkkailujärjestelmä EMMS on erittäin edistynyt järjestelmä, joka ohjaa ja tarkkailee kaivukoneen kaikkia toimintoja. Monitorinäyttö on hyvin monipuolinen, ja sen avulla käyttäjä saa ulottuvilleen valtavan määrän toimintoja ja käyttötietoja. Neljä työtapaa on varustettu kolmella työtavalla (A, E, B) sekä nostotilalla (L). Kukin työtapa on suunniteltu sovittamaan moottorin nopeus, pumpun nopeus ja järjestelmän paine kulloisiinkin vaatimuksiin. Niiden avulla saadaan joustavasti sovitettua laitteiden suorituskyky erilaisia tarpeita vastaavaksi. Näytön symbolit 1 Työtapa 2 Käyttötuntimittari 3 Ajonopeus 4 Moottorin vesimittari 5 Moottoriveden lämpötila 6 Hydrauliöljyn lämpömittari 7 Hydrauliöljyn varoitusvalo 8 Polttoainemittari 9 Polttoaineen tilavuus 10 Käännön lukitus 11 Esilämmitys 12 Lasinpyyhin jatkuva/tihkukytkin 13 Automaattinen hidastus 14 Tehon lisäys yhdellä kosketuksella Ohjauskytkinpainike 1 Aktiivi valinta 2 Säästötyötapa 3 Nostotyö 4 Iskuvasaran käyttö 5 Ajonopeuden valintakytkin 6 Automaattinen hidastus 7 Tuulilasinpyyhin 8 Tuulilasinpesin 9 Valinta (lisättävän öljyn virtauksen säätöön) 10 Huoltotila 11 Näytön muutos 12 Syötä (palautus) 13 Syötä (ylös) 14 Syötä (alas) 15 Syötä (vahvista) 6

7 HYDRAULINEN KAIVUKONE Aktiivi valinta Säästötyötapa Iskuvasaran käyttö Nostotyö Haluttaessa maksimiteho ja nopeat jaksoajat. Käytetään yleensä raskaissa tehtävissä, kuten kovan maaperän kaivamisessa ja lastauksessa. Tätä työtapaa käytettäessä käytettävissä on PowerMax -toiminto, jolla kaivuvoimaa voidaan lisätä tilapäisesti 7 % haluttaessa lisätehoa rankoissa tilanteissa. Ympäristöystävällinen työtapa. Voit käyttää konetta pienemmällä äänellä silloin kun työ tapahtuu yöllä ja/tai kaupunkialueella. Lisäksi taloudellinen säästöasento alentaa polttoaineen kulutusta ja melutasoa. Antaa ihanteellisen hydraulipaineen ja -virtauksen sekä ihanteelliset moottorin kierrosluvut raskaisiin iskuvasaran käyttötilanteisiin. Lisää nostokapasiteettia 7% lisäämällä hydraulista painetta ja parantaa työturvallisuutta. Työtapa Soveltaminen Etu A Aktiivi valinta Maksimituotanto/-teho Nopeat työnkiertoajat E Säästötyötapa Erinomainen polttoainetalous B Iskuvasaran käyttö Ihanteellinen moottorin kierrosluku ja hydrauliikkavirtaus L Nostotyö Hydraulinen paine lisääntyy 7% Helppo nähdä ja helppo käyttää Hydrauliikkavirtauksen yleinen säätönäyttö B-työtavalla (iskuvasaran käyttö). Erinomaisesti erottuvat värilliset LCD-näytöt kullekin työtavalle. Kirjaimet ja numerot on yhdistetty värikuviin, minkä ansiosta tiedot ovat poikkeuksellisen selviä ja helposti luettavia. Tarkka näyttö on helppo lukea kirkkaassa auringonpaisteessa ja kaikissa valaistusolosuhteissa. Automaattinen kolminopeuksinen liike Ajonopeus vaihtuu automaattisesti nopeasta hitaaksi maapohjaolosuhteiden mukaan. Nopea Keskivauhti Hidas Ajonopeus 5,5 km/h 4,1 km/h 3,0 km/h Hydrauliikkavirtauksen säätönäytön hienosäätö B-työtavalla (iskuvasaran käyttö). Hydraulipumpun öljyvirtauksen säätö sormenpäällä Valitse LCD-näytöltä automaattisesti ihanteellinen hydraulipumpun öljyvirtaus iskuvasaran käyttöä, murskaustyötä ja muita B-, A- ja E-työtapojen tehtäviä varten. Myös silloin kun käytät samanaikaisesti lisävarusteita ja työlaitteita, virtaus lisävarusteeseen pienenee automaattisesti, mikä takaa työlaitteen tasaisen liikkeen. Hydrauliikkavirtauksen säätönäytön hienosäätö työtavoilla A (aktiivi) tai E (säästö). Salasanasuojaus Estää koneen luvattoman kuljetuksen. Moottoria ei voi käynnistää ilman nelinumeroista salasanaasi. Turvallisuuden maksimoimiseksi akku on kytketty suoraan starttimoottoriin, ja sekä se että moottori tarvitsevat salasanan. Salasana voidaan ottaa käyttöön haluttaessa. Salasananäyttö 7

8 H YDRAULINEN KAIVUKONE TUOTTAVUUDEN OMINAISUUKSIA Jopa ahtaissakin paikoissa turvallinen työskentely pienellä kääntösäteellä. 180º kääntösädeleveys: 3,99 m Työlaitteen pieni kääntösäde: mm :n puomin nostokulma on korkeampi kuin PC210LC-7:n, samalla työlaitteen ulkonema pienenee. Perän pieni kääntösäde: mm Tavallisiin kaivukoneisiin verrattuna :n perä on lyhyempi ja siten se vähentää kuljettajan tarvetta tarkastaa liikkuuko koneen takana ketään. Työlaitteen kääntösäde mm vähemmän mm mm Perän kääntösäde mm vähemmän PC210 Hakkuutietyöt Ulkonema telasta: PC228USLC 190 mm, 600 mm teloilla PC228USLC 140 mm, 700 mm teloilla PC210LC mm, 600 mm teloilla Tie- ja siltatyöt 3990 mm Hakkuutien leveys n. 4 m Kaistaleveys 4,5 m 8 KAUHA- JA VARSIYHDISTELMÄT Leveys Kapasiteetti SAE Paino mm m³ kg 600 0, , , , , , , , , , , , , PC228USLC mm mm Materiaalin ominaispaino alle 1,8 t/m³ Materiaalin ominaispaino alle 1,2 t/m³ Materiaalin ominaispaino alle 1,5 t/m³ Ei suositeltava

9 HYDRAULINEN KAIVUKONE Erinomainen tuottavuus Moottori :n erinomainen teho ja työkyky saavutetaan Komatsun SAA6D102E-moottorilla. Sen teho 107 kw (143 hv) lisää hydraulitehoa ja samalla parantaa polttoainekulutusta. Moottori täyttää pakokaasuvaatimukset, ml. CARB, EPA, EC ja melutasot on alennettu lisäämään kuljettajan käyttömukavuutta. Laajempi työulottuvuus :n puomin nosto korkeammalle lisää kokonaistyötehoa. PC210-7 Nivelpuomi Varren pituus mm mm mm Suurin nostokorkeus mm mm mm Suurin kaivusyvyys mm mm mm Suurin kaivuetäisyys mm mm mm Suuri kaivuteho :ssä on suuri kauhan kaivuvoima ja varren murtovoima. Voimat käytettäessä PowerMax toimintoa: PC210LC-7 Kauhan kaivuvoima (ISO) kg kg Varren murtovoima (ISO) kg kg PowerMax toiminto Tämä toiminto antaa väliaikaisesti lisätehoa suurta kaivuvoimaa vaativissa työtilanteissa. Erittäin vakaa tarjoaa ainutlaatuista nostovoimaa ja sen suuri vastapaino, joka kääntyessään ei tarvitse lisätilaa, tekee koneesta erittäin vakaan. Lisäksi puomin elektroninen nostoliikkeen vaimennus parantaa :n dynaamista vakavuutta. Vaimennus hidastaa liikettä ja vaimentaa iskua puomin saavuttaessa ääriasentonsa. PC228US/LC-3 Vastapainon paino kg 9

10 H YDRAULINEN KAIVUKONE TYÖYMPÄRISTÖ :n ohjaamo on tilava, joten työympäristö on miellyttävä Ohjaamo Monitoimiset ohjauslaitteet Vaativissa työtilanteissa monitoimiset, esiohjauspaineen avulla vaikuttavat ohjaussauvat takaavat kuljettajalle tarkan ohjauksen ja työskentely on helppoa. Kaksoisliukumekanismin avulla istuimen ja ohjauslaitteiden asentoa voidaan muuttaa joko yhdessä tai erikseen. Näin kuljettava voi asettaa ne hänelle sopivaan asentoon, jolloin tuottavuus ja käyttömukavuus paranevat. Ohjaamon kiinnitysjalat Ohjaamo on kiinnitetty nestevaimentimilla runkoon. Ohjaamon tärinä ja melu sekä kuljettajan väsymys vähenee. Ilmastointilaitteen ja lämmittimen suuri teho :n ilmastointilaitteen tilavuus on 43%:a suurempi kuin PC228US-2:n. Kaksitasoisilla säätimillä viileä ilma suunnataan kuljettajan päätilaan ja lämmin ilma jalkatilaan, näin taataan miellyttävä työympäristö läpi vuoden. Tuulilasin lämmitin pitää lasin huurteesta vapaana. Pöly ei pääse tunkeutumaan ohjaamoon vaikeimmissakaan työolosuhteissa. Ohjaamon tiiveys ja ilmastointilaitteen käyttö paineistavat ohjaamon ja estävät pölyn pääsyn sisälle ohjaamoon. Melu Komatsun erittäin vahvatekoisessa ohjaamossa on nestevaimentimet, LpA äänitaso ohjaamossa: 73 db(a) joilla ohjaamon LwA ulkoinen äänitaso: 102 db(a) sisäistä melutasoa on vähennetty. Liukuva kovera ovi Liukuva kovera ovi helpottaa ahtaissa paikoissa ohjaamoon pääsyä ja vähentää tietöissä sen vaurioitumisriskiä, sillä ovi ei työnny esiin. Pestävä lattia :n lattia on helppo pitää puhtaana. Lattiamaton lievästi kalteva pinta kohoaa reunoilta ja se on uritettu, joten vesi virtaa helposti pois. Tehot Jäähdytys Lämmitys kcal kcal 10

11 HYDRAULINEN KAIVUKONE 11

12 H YDRAULINEN KAIVUKONE HUOLTO-OMINAISUUDET Helppo huoltaa Komatsu suunnitteli :sta helposti huollettavan, siten on epätodennäköisempää, että rutiini huoltotyöt jätetään tekemättä. Tämä säästää kustannuksia myöhemmin, kun kalliita korjaustöitä ei tarvitse teettää. Seuraavassa muutama :n huolto-ominaisuuksista: Suunniteltu helposti huollettavaksi Helppo pääsy moottoritilan huoltokohteisiin: öljysuodatin, öljyn mittatikku, jäähdytysnesteen varasäiliö, polttoainesuodatin ja ilmanpuhdistin. Ohjaamo Koteloitu venttiilitila Ohjausventtiili Venttiilitila off Tiivistemateriaali ohjaamon ja lattian välillä Melua vaimentava suojus Venttiiliosasto Polttoainetankki Hydrauliöljytankki Melua vaimentava materiaali Vahva kääntömoottori Öljyjäähdytin Kennon suojaverkko Matalaääninen moottori Uusi hydraulinen suodatinelementti Uudessa hydrauli-suodattimessa on käytetty korkeatehoista suodatinmateriaalia, jonka ansiosta sen vaihtoväli pitenee ja huoltokustannukset vähenevät reilusti. Uusi hydraulisuodatin pidentää suodattimen vaihtovälin 1000 tuntiin ja öljynvaihdon 5000 tuntiin. Sen pieni koko vähentää jätemateriaalia. Nykyinen hydrauliöljysuodatin Uusi hydrauliöljysuodatin Nykyinen hydrauliöljysuodatin Uusi hydrauliöljysuodatin 12

13 HYDRAULINEN KAIVUKONE Rasvausvälit pidentyneet Korkeajännitteisiä pronssisia holkkeja on käytetty työlaitteen tappeihin ja SCS-holkkeja kauhan tappeihin (paitsi varren ylimmäisessä tapissa), joilla rasvausvälit suuresti pidentyvät. SCS-holkit: Sintrattu rauta, jonka huokoset on täytetty korkeaviskositeettiöljyllä ja erikoisvoiteluaineella, on erittäin tehokas maan ja hiekan aiheuttamaa kulumista vastaan. PC228US-2 Rasvaus Kauhan tapit 250 h* 100 h Muut työlaitteen tapit 250 h 100 h Kuluvat osat Moottoriöljy 500 h 250 h Moottorin öljysuodatinelementti 500 h 250 h Hydrauli-öljy h h Hydrauli-öljyn suodatinelementti h 500 h Polttoainesuodatin 500 h 500 h Teräsholkeista korkeajännitteisiin pronssisiin holkkeihin * Vain varren yläosa (100 h) (250 h) Teräsholkeista korkeajännitteisiin pronssisiin holkkeihin (100 h) (250 h) Teräsholkeista SCS-holkkeihin (100 h) (250 h) Helpommin puhdistettavat jäähdyttimet Öljynjäähdytin, välijäähdytin ja moottorin jäähdytin on asennettu riviin. Jäähdytin on erittäin helppo pitää puhtaana. Moottorin jäähdytin voidaan myös irrottaa ja kiinnittää erillisenä. Lisäksi moottorin jäähdytin ja öljynjäähdytin ovat kiinnitettävissä erikseen. Turvallisuusominaisuudet Suuren käsisijan ansiosta koneeseen meno ja poistulo tapahtuvat turvallisesti. Liukumista estävillä matoilla varustetut askelmat turvaavat jalansijan huollettaessa. 13

14 H YDRAULINEN KAIVUKONE TEKNISET TIEDOT MOOTTORI Malli... Komatsu SAA6D102E Tyyppi... 4-tahtinen, vesijäähdytteinen, suoraruisku, turboahdattu ja ilmajälkijäähdytteinen Nimellisteho kw/143 hv (SAE J1349) käyntinopeudella rpm Sylinterien lukumäärä... 6 Sylinterimitat, halkaisija/iskunpituus /120 mm Iskutilavuus...5,88 l Säädin... Kaikki nopeudet, mekaaninen Täyttää 2001 EPA Tier II päästöarvot HYDRAULIJÄRJESTELMÄ Tyyppi...HydrauMind. Suljettu hydraulijärjestelmä, jossa kuormaa tunnustelevat ja painetta säätävät venttiilit. Valittavien työtapojen määrä... 4 Pääpumppu...Muuttuvatilavuus mäntäpumppu Pumput... puomille, varrelle, kauhalle, käännölle ja ajolle Suurin tuotto l/min Ohjauspiirin säätö... Itse-alentava venttiili Hydrauli-moottorit Ajo...Kaksi aksiaalimäntämoottoria seisontajarru Kääntö... Yksi aksiaalimäntämoottori käännön jarru Varoventtiiliasetukset asetukset Pääventtiili kg/cm² Ajo kg/cm² Kääntö kg/cm² Ohjaus...33 kg/cm² Hydraulisylinterit (Sylinterien määrä halkaisija isku) Puomi mm mm Varsi mm mm Kauha mm mm KÄÄNTÖ Käännön periaate...hydrostaattinen Alennus... Planeettavaiheinen kaksoisalennus Kehän voitelu... Rasvaupotettu Lukitus... Öljylevyjarru Nopeus...11,0 rpm AJO JA JARRUT Ajon valvontalaitteet... Kaksi ohjaussauvaa polkimilla Ajon periaate...hydrostaattinen Ajomoottori...Aksiaalimäntämoottori, kenkämäinen muotoilu Alennus... Planeettavaiheinen kaksoisalennus Suurin vetovoima kg Ajonopeudet Lo / Mi / Hi... 3,0 / 4,1 / 5,5 km/h Käyttöjarru... Hydraulitoiminen lukitus Seisontajarru... Öljylevyjarru ALAVAUNU Rakenne...X-runko Telasto... Kotelorakenteinen Tyyppi...Täysin koteloitu Telaketjun kiristys... Hydraulinen Telalaput (LC)...45 (49) molemmin puolin Ylärullat...2 molemmin puolin Alarullat (LC)...7 (9) molemmin puolin OHJAAMO Konetyyppiä varten suunnitellussa ohjaamossa on ylipaine. Ohjaamon tukeva rakenne täyttää OPG (Operator protection guard) määräykset, ISO LpA 73 db(a) (ISO 6369 dynaaminen melutaso), LwA 102 db(a) (2000/14/EC Stage II). TÄYTTÖTILAVUUDET Polttoainesäiliö l Jäähdytin... 22,4 l Moottori l Ajo vaihde (kumpikin)... 5,2 l Käännön vaihde... 6,6 l Hydrauliöljysäiliö l TYÖPAINOT (SUUNNILLEEN) Työpaino mukaanlukien kiintopuomi, varsi, 0,78 m³ (SAE) kauha, kuljettaja, voiteluaineet, jäähdytysneste, täysi polttoainetankki ja muut vakiovarusteet. KIINTOPUOMI NIVELPUOMI PC228USLC-3 PC228USLC-3 Kolmiharjaiset telalaput Työpaino Pintapaine Työpaino Pintapaine Työpaino Pintapaine 600 mm kg 0,51 kg/cm² kg 0,47 kg/cm² kg 0,49 kg/cm² 700 mm kg 0,41 kg/cm² kg 0,43 kg/cm² 14

15 HYDRAULINEN KAIVUKONE PÄÄMITAT KIINTOPUOMI NIVELPUOMI VARREN PITUUS KIINTOPUOMI NIVELPUOMI PC228USLC-3 PC228USLC-3 Varsi mm mm mm A Kokonaispituus mm mm mm B Kokonaisleveys mm mm mm C Kokonaiskorkeus ohjaamon kattoon mm mm mm D Maavara vastapainon alla mm mm mm E Pienin maavara 440 mm 440 mm 440 mm F Vastapainon kääntösäde mm mm mm G Telaston pituus maata vasten mm mm mm H Telaston kokonaispituus mm mm mm I Raideleveys mm mm mm J Alavaunun kokonaisleveys mm mm mm K Telalappujen leveys 600 mm 700 mm 700 mm L Telalapun korkeus 26 mm 26 mm 26 mm M Ylävaunun korkeus mm mm mm N Ylävaunun leveys mm mm mm O Ylävaunun perän pituus kääntökehän keskiöstä mm mm mm 15

16 H YDRAULINEN KAIVUKONE KAIVU-ULOTTUVUUDET KIINTOPUOMI (m) H A B G.L C E D (m) mm G F VARREN PITUUS mm A Suurin kaivukorkeus mm B Suurin kuormauskorkeus mm C Suurin kaivusyvyys mm D Suurin pystysuoran seinämän kaivusyvyys mm E mm kaivannon suurin kaivusyvyys mm F Suurin kaivuetäisyy mm G Suurin kaivuetäisyys maan tasossa mm H Pienin kääntösäde mm 16

17 HYDRAULINEN KAIVUKONE NIVELPUOMI VARREN PITUUS m A Suurin kaivukorkeus mm B Suurin kuormauskorkeus mm C Suurin kaivusyvyys mm D Suurin pystysuoran seinämän kaivusyvyys mm E mm kaivannon suurin kaivusyvyys mm F Suurin kaivuetäisyy mm G Suurin kaivuetäisyys maan tasossa mm H Pienin kääntösäde mm 17

18 H YDRAULINEN KAIVUKONE NOSTOKAPASITEETTI KIINTOPUOMI A B C Ulottuvuus kääntökehän keskeltä Kauhan nostokoukun korkeus Nostokapasiteetti, mukaan lukien kauha ja vivusto (200 kg) ja kauhasylinteri (140 kg) Arvo suoraan edessä Arvo suoraan sivulla Arvo suurimmalla ulottuvuudella Jos poistetaan kauha tai vivusto, nostokapasiteetti lisääntyy niiden painon verran. 600 mm teloilla Varren pituus B A 7,5 m 6,0 m 4,5 m 3,0 m 1,5 m PC228USLC-3 6,0 m kg *2.700 * *3.950 * ,5 m kg * * * *5.000 * ,0 m kg * * * * * ,5 m kg * * * *6.850 * mm 0 m kg * *7.650 * kg -1,5 m kg * * *6.700 * ,78 m 3-3,0 m kg * * * mm telalaput -4,5 m kg * * PC228USLC-3 6,0 m kg *2.700 *2.700 * *3.950 * ,5 m kg * * * *5.000 * ,0 m kg * * * * * ,5 m kg * * *6.850 * mm 0 m kg * *7.650 * kg -1,5 m kg * *6.700 * ,78 m 3-3,0 m kg * * * mm telalaput -4,5 m kg * * ,0 m kg * * * ,5 m kg * * *5.000 * ,0 m kg * * * * ,5 m kg *6.850 * mm 0 m kg *7.650 * kg -1,5 m kg * *6.700 * ,78 m 3-3,0 m kg * * * mm telalaput -4,5 m kg * * Kapasiteettia rajoittaa hydraulinen nostovoima ei kaatokuorma. Arvot perustuvat SAE standardiin J1097. Annettu arvo ei ylitä 87% hydraulisesta nosto-kapasiteetista eikä 75% kaatokuormasta. 18

19 HYDRAULINEN KAIVUKONE NIVELPUOMI A B C Ulottuvuus kääntökehän keskeltä Kauhan nostokoukun korkeus Nostokapasiteetti, mukaan lukien kauha ja vivusto (200 kg) ja kauhasylinteri (140 kg) Arvo suoraan edessä Arvo suoraan sivulla Arvo suurimmalla ulottuvuudella Jos poistetaan kauha tai vivusto, nostokapasiteetti lisääntyy niiden painon verran. 600 mm teloilla Varren pituus B A 7,5 m 6,0 m 4,5 m 3,0 m 1,5 m PC228USLC-3 6,0 m kg * * * *4.400 * ,5 m kg * * * *5.660 *5.650 *7.200 * ,0 m kg * * * ,5 m kg * * mm 0 m kg *6.450 * kg -1,5 m kg *9.950 * ,78 m 3-3,0 m kg mm telalaput -4,5 m kg PC228USLC-3 6,0 m kg * * *4.250 *4.250 *4.400 * ,5 m kg * * * *5.650 *5.650 *7.200 * ,0 m kg * * * ,5 m kg * * mm 0 m kg *6.450 * kg -1,5 m kg *9.950 * ,78 m 3-3,0 m kg mm telalaput -4,5 m kg 6,0 m kg * * *4.400 * ,5 m kg * * *5.650 *5.650 *7.200 * ,0 m kg * ,5 m kg mm 0 m kg *6.450 * kg -1,5 m kg * ,78 m 3-3,0 m kg mm telalaput -4,5 m kg * Kapasiteettia rajoittaa hydraulinen nostovoima ei kaatokuorma. Arvot perustuvat SAE standardiin J1097. Annettu arvo ei ylitä 87% hydraulisesta nosto-kapasiteetista eikä 75% kaatokuormasta. 19

20 HYDRAULINEN KAIVUKONE Ilmanpuhdistin, kaksoise lementtityyppinen, jossa automaattinen pölyn tyhjennys Ilmastointilaite/lämmitin Laturi 35 A HCU-järjestelmän kaivuvarsi mm Sisältää putkituksen yhtä lisätoimintoa varten Hydraulinen hallintayksikkö: 1 lisähydrauliikka Valmius toista lisähydrauliikkaa varten VAKIOVARUSTEET Puomin pitoventtiili Akut 110 Ah/2 12 V Ohjaamoon kuuluvat: antenni, lattiamatto, jaksottainen pyyhkijä/pesulaite, suuri kattoluukku, ylös nostettava etuikkuna, avattava takaikkuna, irrotettava alalasi, liukuva istuin 3-pisteen turvavyöllä, sävytetty sirpaloitumaton lasi Tuuletin, varustettu eri nopeuksilla ja tuuletinverkolla Vastapaino kg Jäähdyttimen ja öljyjäähdyttimen pölyä estävä suojaverkko Ohjauspaneeli Lamppu, yksi edessä Pumppu/moottoritilan lokeron kansi Telalaput: 600 mm kolmiharjaiset telalaput Käynnistysmoottori 5,5 kw Telarullien suojat Turboahdatun pakosarjan kansi Täysin tiivistetty ohjaamo Värillinen hallinta- ja tarkkailujärjestelmä (EMMS) Telalaput: 600 mm kolmiharjaiset telalaput 700 mm kolmiharjaiset telalaput 800 mm kolmiharjaiset telalaput LISÄVARUSTEET Tuulilasin suoja (puoli lasia) Kiintopuomi Nivelpuomi Komatsu Europe International NV Mechelsesteenweg 586 B-1800 VILVOORDE (BELGIUM) Tel Fax UYSS /2006 Materials and specifi cations are subject to change without notice. is a trademark of Komatsu Ltd. Japan. Printed in Europe Ilmoitetut tiedot eivät sido valmistajaa, joka pidättää itsellään oikeuden muutoksiin. Kaavioissa ja kuvissa saattaa olla erikoisvarusteisia koneita. Vakio- ja lisävarusteissa saattaa esiintyä maakohtaisia eroja.
