Riviliitinkotelot. Alumiini Alumiinikotelot yleiskatsaus Riviliitinkotelo, alumiini, HALP Lisävarusteet...434

Transkriptio

1

2 03 Teräs Teräskotelot yleiskatsaus Teräksinen riviliitinkotelo, STB Riviliitinkotelo ruostumatonta terästä, SSTB Lisävarusteet Alumiini Alumiinikotelot yleiskatsaus Riviliitinkotelo, alumiini, HALP Lisävarusteet Polyesteri Polyesterikotelot yleiskatsaus Polyesterikotelot yleiskatsaus, MGRP Lisävarusteet ABS ABS-kotelot yleiskatsaus Riviliitinkotelo, ABS, DABP Lisävarusteet Pieni riviliitinkotelo, ABS, SABP Lisävarusteet Suuri riviliitinkotelo, ABS, OABP Lisävarusteet Polykarbonaatti Polykarbonaattikotelot yleiskatsaus Riviliitinkotelo, polykarbonaatti, DPCP Lisävarusteet Suuri riviliitinkotelo, polykarbonaatti, OPCP Lisävarusteet Käy sivustossamme 415

3 416 Yleistuotekuvasto

4 03 Riviliitinkoteloja valmistetaan muun muassa maalatusta teräksestä, ruostumattomasta teräksestä (304L- ja 316L-tyypit), maalatusta alumiinista, lasikuituvahvisteisesta polyesteristä, ABS-muovista ja polykarbonaatista. Kullakin materiaalilla on erilainen korroosionkestävyys, mekaaninen kestävyys ja eristyskyky. Riviliitinkoteloita käytetään useimmiten suojaamaan kytkentäelementtejä ja riviliittimiä kentällä. Niitä käytetään myös muihin tarkoituksiin, kuten suojaamaan pieniä ohjauslaitteita kentällä tai koneen sisällä. Riviliitinkoteloiden mallisto on suunniteltu tyhjiä koteloita koskevan IEC standardin mukaiseksi. Käyttäjä ja laitteisto ovat mahdollisimman hyvin suojattuja korkeiden suojausluokkien IP 66 (IEC standardin mukainen) ja IK 10 (IEC standardin mukainen) ansiosta. ABS- ja polykarbonaattiriviliitinkoteloita on kolmea eri mallia, joten lähes kaikkiin asiakkaan tarpeisiin löytyy sopiva vaihtoehto. Kaikilla riviliitinkoteloilla on GOST- ja EAC-standardien (Venäjä ja muut maat) mukainen sertifiointi, mikä helpottaa erityisesti koneiden vientiä. Teräksestä ja ruostumattomasta teräksestä valmistetuilla riviliitinkoteloilla on UL- (USA) ja CSA-standardien mukainen sertifiointi (Kanada). Kullekin riviliitinkotelomallistolle on saatavilla laaja valikoima lisävarusteita. Tavallisia lisävarusteita ovat seinäkiinnikkeet, joita voi käyttää tarvittaessa asennuksessa, asennuslevyt ja DIN-kiskot sähkölaitteiden asennukseen sekä saranat, jotka helpottavat pääsyä kotelon sisälle. Kaikista riviliitinkoteloista on saatavilla räätälöityjä koneistusratkaisuja, ja teräksestä ja ruostumattomasta teräksestä valmistettuja koteloita on saatavilla erikokoisina. 3 Käy sivustossamme 417

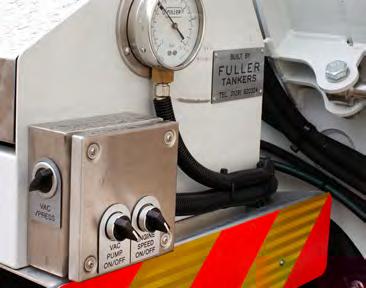

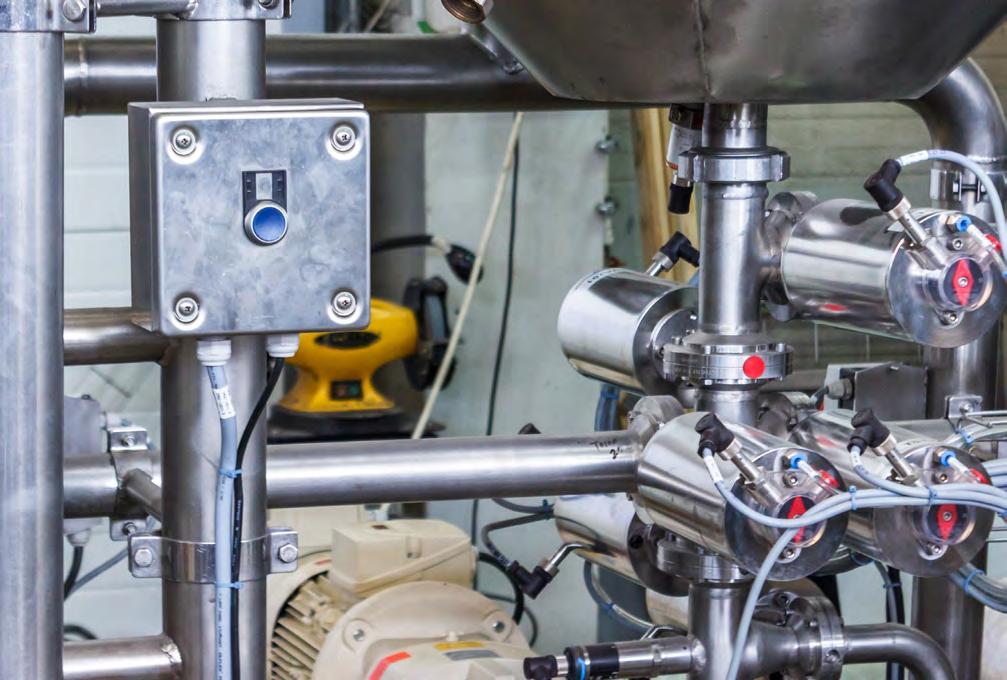

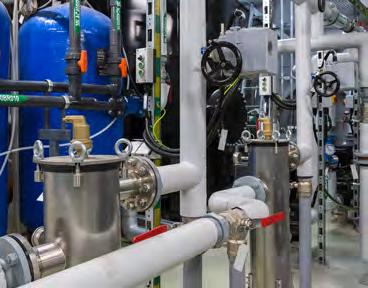

5 Teräsvalikoima Tyypilliset käyttösovellukset Teräsvalikoima Koneenrakentajat Rakennusala Vedenpuhdistus Öljy ja kaasu Teräksisiä riviliitinkoteloita on saatavana useista terästyypeistä valmistettuina, jolloin niiden korroosionkestokyky on erilainen. Käytettävät materiaalit ovat maalattu teräs, ruostumaton teräs 304L ja haponkestävä teräs 316L. Näin asiakkaat voivat tilata ratkaisun, joka soveltuu parhaiten heidän vaatimuksiinsa erilaisissa olosuhteissa ja eri kemikaalien vaikutuksille alttiina. Teräksinen riviliitinkotelo voidaan toimittaa halutun kokoisena ja halutusti muokattuna kilpailukykyiseen hintaan, koska valmistuksessa käytettävät työkalut ovat monikäyttöisiä. Liitäntäkotelo Hyvin suojaavaan metallikehikkoon asennettiin STB-riviliitinkotelo, johon oli tehty tarvittavat sähköliitännät. Riviliitinkoteloon oli tehty valmiiksi kaikki kaapelilaippojen asennuksessa tarvittavat reiät. Niiden avulla kaapelit voitiin viedä sisään koteloon IP-suojaluokituksen mukaisesti. Kotelo maalattiin hyvin UV-säteilyä kestävällä 100-prosenttisella polyesterimaalilla, koska kotelo altistuu pitkäaikaiselle auringon tuottamalle säteilylle. Tyhjiösäiliö Eldonin ruostumattomasta teräksestä valmistetut riviliitinkotelot asennettiin tyhjiösäiliöihin, joita paikalliset vesiviranomaiset käyttävät puhdistustarkoituksiin. Ulkopuolelle kiinnitettävä ja vaativia olosuhteita kestävä 150 x 150 x 80 -kokoinen SSTB-riviliitinkotelo käyttää säiliön tyhjiöpumppua. Kotelo toimitettiin käyttövalmiina siihen tehtiin valmiiksi kaikki tarvittavat reiät ja se kiinnitettiin suoraan säiliöön sille varattuun tilaan. 418 Yleistuotekuvasto

6 03 Symmetrinen muotoilu Riviliitinkoteloita voi käyttää sekä vaaka- että pystysuorassa, jolloin saatavilla olevien vakiokokojen määrä kaksinkertaistuu. Tämä on mahdollista, koska DIN-kiskojen kiinnitysprofiilit voi asentaa sekä vaaka- että pystysuoraan. Valikoimassa useita eri kokoja Eldon voi toimittaa suoraan varastosta teräksisiä riviliitinkoteloita useassa vakiokoossa, mikä lyhentää toimitusaikoja ja alentaa hintoja. Kiinnitystapit Kiinnitystapit helpottavat asennuslevyn asentamista. Lisäksi ylimääräiset profiilit voi jättää pois, mikä lisää käytettävissä olevaa syvyyttä ja vähentää riviliitinkoteloihin kohdistuvia kustannuksia. Neljänneskierroksen verran käännettävät ruuvit Neljänneskierroksen verran käännettävät ruuvit vähentävät riviliitinkotelon avaamiseen ja sulkemiseen tarvittavaa aikaa, mikä helpottaa asennuksia ja kunnossapitoa työmaalla. Ruuvit varmistavat myös, että kannen tiiviste pysyy tiukasti puristettuna. Käy sivustossamme 419

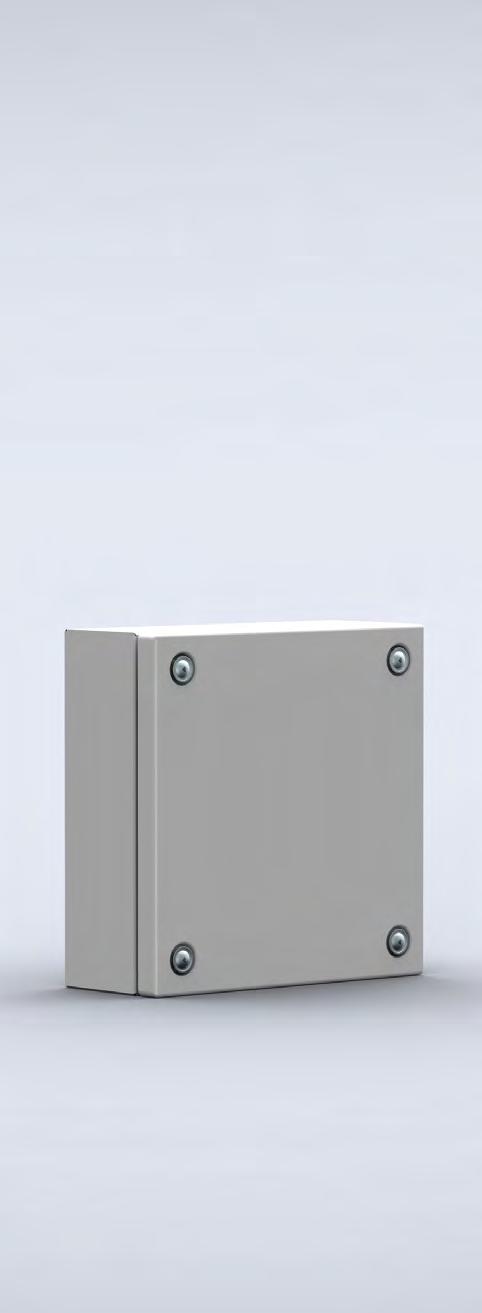

7 Enclosure, STB, Riviliitinkotelo, teräs,, Riviliitinkotelo, teräs, STB floor standing, mild steel, combinable, single door, Enclosure, floor standing, mild steel, combinable, single door Teräsvalikoima Teräksinen riviliitinkotelo STB IP 66 TYPE 4, 12, 13 IK 08 1,2 mm teräs. Runko-osa: Kantattu ja saumahitsattu. Neljä 8,5 mm reikää seinäkiinnitykseen. Neljä M6x13 ruuvia DIN-kiskolle/asennuslevylle. Tiiviste: Tiiveys on varmistettu ruiskutetulla yhtenäisellä polyuretaanitiivisteellä. Maadoitus: Maadoitusruuvit M8x18 kotelossa ja kannessa, M8-mutterit, maadoitusprikat ja maadoituksen merkkitarrat. Kotelointiluokka: IP 66 TYPE 4, 12, 13 IK 08. Pintakäsittely: RAL 7035 pulverimaali. Hyväksynnät: CE, GOST, Kema Keur - DEKRA, culus_ul Listed. Toimitus: Runko, kansi, kansiruuvit, kiinnitysruuvit, peitetulpat ja maadoitusmahdollisuudet. 420 Yleistuotekuvasto

8 Mittataulukko STB 03 IP 66 TYPE 4, 12, 13 IK 08 Kotelon mitat K L S Osa nro STB STB STB STB STB STB STB STB STB STB STB STB STB STB STB STB STB STB STB STB STB Mittakuvat STB Front Edestä view W L A Sectional Sivuleikkaus side view SD B B H K M8x18 74 H-70 K A Sectional Päälileikkaus top view W-30 L 15 W-70 L LEIKKAUS SECTION A-A A-A 8.7 SECTION LEIKKAUS B-B B-B W-25 L Käy sivustossamme 421

9 Enclosure, SSTB, Riviliitinkotelo, ruostumaton teräs,, Riviliitinkotelo, ruostumaton teräs, SSTB floor standing, mild steel, combinable, single door, Enclosure, floor standing, mild steel, combinable, single door Teräsvalikoima Ruostumaton teräs riviliitinkotelo SSTB IP 66 TYPE 4X, 12, 13 IK 08 AISI 304 S15 ruostumaton teräs / AISI 316L (kysyttäessä). Runko: 1 mm. Kansi: 1,5 mm Runko-osa: Kantattu ja saumahitsattu. Neljä M6x13 ruuvia DIN-kiskolle/ asennuslevylle. Tiiviste: Varten AISI 316L, tiiveys on varmistettu pursotetulla yhtenäisellä silikonitiivisteellä. Maadoitus: Maadoitusruuvit M8x18 kotelossa ja kannessa, M8-mutterit, maadoitusprikat ja maadoituksen merkkitarrat. Kotelointiluokka: IP 66 TYPE 4X, 12, 13 IK 08. Pintakäsittely: Ruostumaton teräs karheus 240. Hyväksynnät: CE, GOST, Kema Keur - DEKRA, culus_ul Listed. Toimitus: Runko, kansi, kansiruuvit, kiinnitysruuvit, peitetulpat ja maadoitusvarusteet. 422 Yleistuotekuvasto

10 Mittataulukko SSTB 03 IP 66 TYPE 4X, 12, 13 IK 08 Kotelon mitat K L S Osa nro SSTB SSTB SSTB SSTB SSTB SSTB SSTB SSTB SSTB SSTB SSTB SSTB SSTB SSTB SSTB SSTB SSTB SSTB SSTB SSTB SSTB Mittakuvat SSTB Front Edestä view W L A Kotelon mitat K L S Osa nro SSTB SSTB SSTB SSTB SSTB SSTB SSTB SSTB SSTB SSTB SSTB SSTB SSTB SSTB SSTB SSTB SSTB SSTB SSTB SSTB SSTB Sectional Sivuleikkaus side view SD B B H K H-70 K M8x18 74 A Sectional Päälileikkaus top view W-70 L 35 LEIKKAUS SECTION A-A A-A SECTION LEIKKAUS B-B B-B W-25 L Käy sivustossamme 423

11 Lisävarusteiden valintakaavio STB Kotelon Asennus Kiinnitys Suojus K L (mm.) S Asennuslevy Pohjaprofiili DIN-kisko Seinäasennuskiinnikkeet Pylväskiinnitys Saranat STB BMP1515 BPP15 BDR3515 AW41 - STBH02 STB BMP1515 BPP15 BDR3515 AW41 - STBH02 STB BMP1530 BPP15/BPP30 BDR3515/BDR3530 AW41 EPF0300 STBH02 STB BMP1530 BPP15/BPP30 BDR3515/BDR3530 AW41 EPF0300 STBH02 STB BMP2020 BPP20 BDR3520 AW41 - STBH02 STB BMP2020 BPP20 BDR3520 AW41 - STBH02 STB BMP2030 BPP20/BPP30 BDR3520/BDR3530 AW41 EPF0300 STBH02 STB BMP2030 BPP20/BPP30 BDR3520/BDR3530 AW41 EPF0300 STBH02 STB BMP2040 BPP20/BPP40 BDR3520/BDR3540 AW41 EPF0400 STBH02 STB BMP2040 BPP20/BPP40 BDR3520/BDR3540 AW41 EPF0400 STBH02 STB BMP2050 BPP20/BPP50 BDR3520/BDR3550 AW41 EPF0500 STBH02 STB BMP2060 BPP20/BPP60 BDR3520/BDR3560 AW41 EPF0600 STBH02 STB BMP2080 BPP20/BPP80 BDR3520/BDR3580 AW41 EPF0800 STBH02 STB BMP3030 BPP30 BDR3530 AW41 EPF0300 STBH02 STB BMP3030 BPP30 BDR3530 AW41 EPF0300 STBH02 STB BMP3040 BPP30/BPP40 BDR3530/BDR3540 AW41 EPF0300/EPF0400 STBH02 STB BMP3050 BPP30/BPP50 BDR3530/BDR3550 AW41 EPF0300/EPF0500 STBH02 STB BMP3060 BPP30/BPP60 BDR3530/BDR3560 AW41 EPF0300/EPF0600 STBH02 STB BMP4040 BPP40 BDR3540 AW41 EPF0400 STBH02 STB BMP4060 BPP40/BPP60 BDR3540/BDR3560 AW41 EPF0400/EPF0600 STBH02 STB BMP4080 BPP40/BPP80 BDR3540/BDR3580 AW41 EPF0400/EPF0800 STBH Yleistuotekuvasto

12 Lisävarusteiden valintakaavio SSTB 03 Kotelon Asennus Kiinnitys Suojus K L (mm.) S Asennuslevy Pohjaprofiili DIN-kisko Seinäasennuskiinnikkeet Pylväskiinnitys Saranat SSTB BMP1515 BPP15 BDR3515 AWS SSTBH02 SSTB BMP1515 BPP15 BDR3515 AWS SSTBH02 SSTB BMP1515 BPP15 BDR3515 AWS SSTBH02 SSTB BMP1515 BPP15 BDR3515 AWS SSTBH02 SSTB BMP1530 BPP15/BPP30 BDR3515/BDR3530 AWS EPF0300 SSTBH02 SSTB BMP1530 BPP15/BPP30 BDR3515/BDR3530 AWS EPF0300 SSTBH02 SSTB BMP1530 BPP15/BPP30 BDR3515/BDR3530 AWS EPF0300 SSTBH02 SSTB BMP1530 BPP15/BPP30 BDR3515/BDR3530 AWS EPF0300 SSTBH02 SSTB BMP2020 BPP20 BDR3520 AWS SSTBH02 SSTB BMP2020 BPP20 BDR3520 AWS SSTBH02 SSTB BMP2020 BPP20 BDR3520 AWS SSTBH02 SSTB BMP2020 BPP20 BDR3520 AWS SSTBH02 SSTB BMP2030 BPP20/BPP30 BDR3520/BDR3530 AWS EPF0300 SSTBH02 SSTB BMP2030 BPP20/BPP30 BDR3520/BDR3530 AWS EPF0300 SSTBH02 SSTB BMP2030 BPP20/BPP30 BDR3520/BDR3530 AWS EPF0300 SSTBH02 SSTB BMP2030 BPP20/BPP30 BDR3520/BDR3530 AWS EPF0300 SSTBH02 SSTB BMP2040 BPP20/BPP40 BDR3520/BDR3540 AWS EPF0400 SSTBH02 SSTB BMP2040 BPP20/BPP40 BDR3520/BDR3540 AWS EPF0400 SSTBH02 SSTB BMP2040 BPP20/BPP40 BDR3520/BDR3540 AWS EPF0400 SSTBH02 SSTB BMP2040 BPP20/BPP40 BDR3520/BDR3540 AWS EPF0400 SSTBH02 SSTB BMP2050 BPP20/BPP50 BDR3520/BDR3550 AWS EPF0500 SSTBH02 SSTB BMP2050 BPP20/BPP50 BDR3520/BDR3550 AWS EPF0500 SSTBH02 SSTB BMP2060 BPP20/BPP60 BDR3520/BDR3560 AWS EPF0600 SSTBH02 SSTB BMP2060 BPP20/BPP60 BDR3520/BDR3560 AWS EPF0600 SSTBH02 SSTB BMP2080 BPP20/BPP80 BDR3520/BDR3580 AWS EPF0800 SSTBH02 SSTB BMP2080 BPP20/BPP80 BDR3520/BDR3580 AWS EPF0800 SSTBH02 SSTB BMP3030 BPP30 BDR3530 AWS EPF0300 SSTBH02 SSTB BMP3030 BPP30 BDR3530 AWS EPF0300 SSTBH02 SSTB BMP3030 BPP30 BDR3530 AWS EPF0300 SSTBH02 SSTB BMP3030 BPP30 BDR3530 AWS EPF0300 SSTBH02 SSTB BMP3040 BPP30/BPP40 BDR3530/BDR3540 AWS EPF0300/EPF0400 SSTBH02 SSTB BMP3040 BPP30/BPP40 BDR3530/BDR3540 AWS EPF0300/EPF0400 SSTBH02 SSTB BMP3050 BPP30/BPP50 BDR3530/BDR3550 AWS EPF0300/EPF0500 SSTBH02 SSTB BMP3050 BPP30/BPP50 BDR3530/BDR3550 AWS EPF0300/EPF0500 SSTBH02 SSTB BMP3060 BPP30/BPP60 BDR3530/BDR3560 AWS EPF0300/EPF0600 SSTBH02 SSTB BMP3060 BPP30/BPP60 BDR3530/BDR3560 AWS EPF0300/EPF0600 SSTBH02 SSTB BMP4040 BPP40 BDR3540 AWS EPF0400 SSTBH02 SSTB BMP4040 BPP40 BDR3540 AWS EPF0400 SSTBH02 SSTB BMP4060 BPP40/BPP60 BDR3540/BDR3560 AWS EPF0400/EPF0600 SSTBH02 SSTB BMP4060 BPP40/BPP60 BDR3540/BDR3560 AWS EPF0400/EPF0600 SSTBH02 SSTB BMP4080 BPP40/BPP80 BDR3540/BDR3580 AWS EPF0400/EPF0800 SSTBH02 SSTB BMP4080 BPP40/BPP80 BDR3540/BDR3580 AWS EPF0400/EPF0800 SSTBH02 3 Käy sivustossamme 425

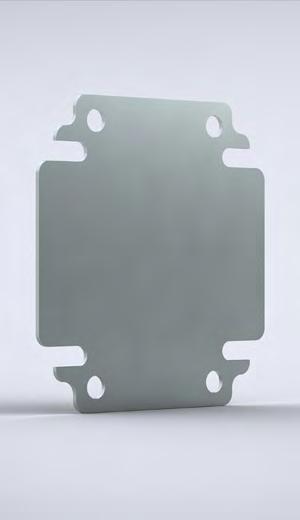

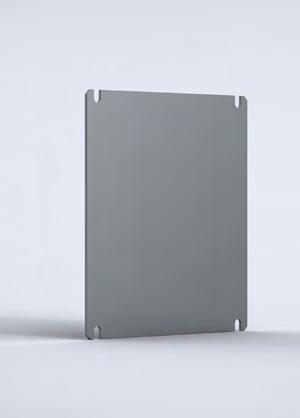

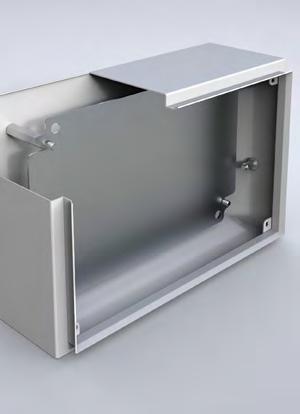

13 BMP, Asennuslevy, galvanoitu teräs, riviliitinkotelo STB/SSTB, AMTE, Korotuspultit,, Asennuslevy, galvanoitu teräs, riviliitinkotelo STB/SSTB, BMP, korotuspultit, AMTE Teräsvalikoima Lisävarusteet Asennuslevy, BMP Teräksinen asennuslevy riviliitinkoteloihin. 2 mm galvanoitu teräs. 1 kpl. Kotelon mitat Asennuslevyn mitat K L k l Osa nro BMP BMP BMP BMP BMP BMP BMP BMP BMP BMP BMP BMP BMP BMP BMP4080 Korotuspultit riviliitinkoteloon, AMTE Asennuslevyn syvyyssäätöön, M6-kierre. Sinkitty teräs. Pituus Pakkauskoko Osa nro AMTE AMTE AMTE AMTE AMTE Yleistuotekuvasto

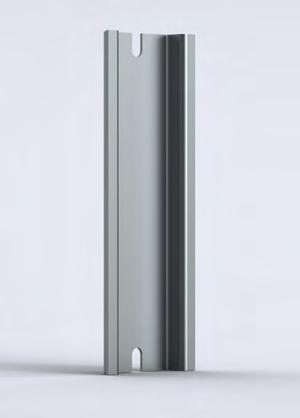

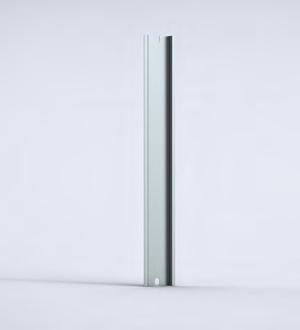

14 BPP, Asennusprofiilit, STB/SSTB-riviliitinkotelot, BDR, DIN-kisko, STB/SSTB-riviliitinkotelot,, Asennusprofiilit, STB/SSTB-riviliitinkotelot, BPP, DIN-kisko, STB/SSTB-riviliitinkotelot, BDR 03 Pohjaprofiilit, BPP Pohjaprofiilit Din asennukseen Galvanoitu teräs 2kpl Kotelolle K/L Osa nro. 150 BPP BPP BPP BPP BPP BPP BPP80 3 DIN-kisko, BDR DIN-kisko 35 mm riviliitinkoteloihin. Galvanoitu teräs. 5 kpl. Kotelolle K/L Osa nro. 150 BDR BDR BDR BDR BDR BDR BDR3580 Käy sivustossamme 427

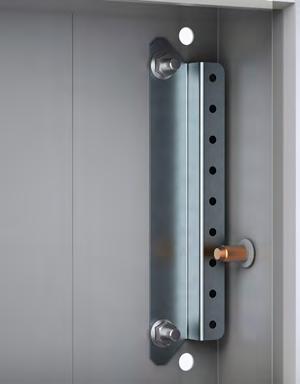

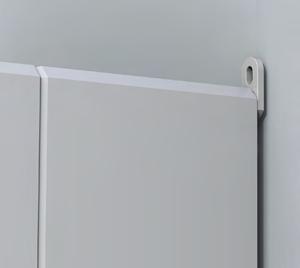

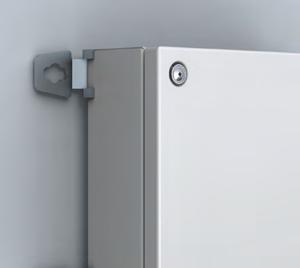

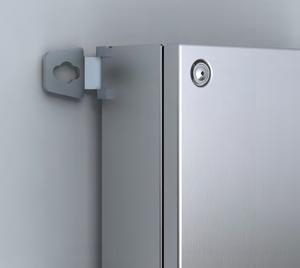

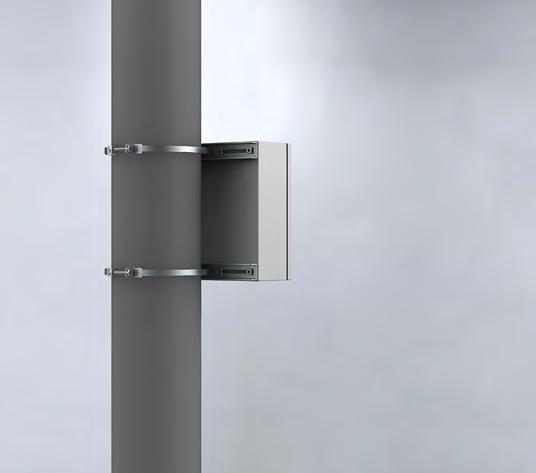

15 AW, Seinäkiinnikkeet, sinkitetty teräs, seinäasennettava, AWS, Seinäkiinnikkeet, ruostumaton teräs, seinäasennettava, EPF, Pylväskiinnike, seinäasennettava,, Seinäkiinnikkeet, sinkitetty teräs, seinäasennettava, AW, Seinäkiinnikkeet, ruostumaton teräs, seinäasennettava, AWS, Pylväskiinnike, seinäasennettava, EPF Teräsvalikoima Lisävarusteet Seinäkiinnikkeet, AW Asennuskiinnikkeet turvalliseen seinäasennukseen. Sisältää tiivisteprikat IP-arvon varmistamiseksi. 3 mm sinkitty teräslevy. 4 kiinnikettä asennustarvikkeineen. Osa nro. AW41 Seinäkiinnikkeet, AWS Kiinnityskorvakkeet kotelon kiinnitykseen. Tiivisteet kotelointiluokan varmistamiseksi. Ruostumaton teräskotelo vaatii työstämistä. 4 kpl ja asennustarvikkeet. Materiaali Osa nro. 304 ruostumaton teräs 3 mm AWS Haponkestävä teräs AISI mm AWS Pylväskiinnike, EPF Min pylvään halakisija: Maks pylvään halakisija: Lisätarvike Multimount koteloiden pylvääseen kiinnittämiseksi. Maksimikuorma 900N. Galvanoitu teräs. 80 mm. 250 mm. 2 profiilia, 2 pantaa ja asennustarvikkeet. Kotelolle (L) STB, SSTB Osa nro. 300 EPF EPF EPF EPF EPF Yleistuotekuvasto

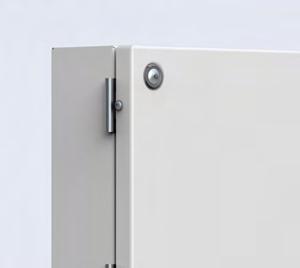

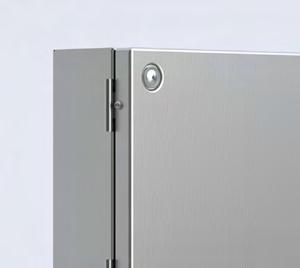

16 STBH, Saranat, STB-riviliitinkoteloille, SSTBH, Saranat, ruostumaton teräs, SSTB-riviliitinkoteloille,, Saranat, STB-riviliitinkoteloille, STBH, Saranat, ruostumaton teräs, SSTB-riviliitinkoteloille, SSTBH 03 Saranat, STBH Tällä lisävarusteella kansi voidaan saranoida. Tarvitsee työstämistä. Sinkitty teräslevy. Saranat asennustarvikkeineen. 2 kpl. Osa nro. STBH02 Saranat, SSTBH Tällä varustesarjalla kansi voidaan saranoida. Tarvitsee työstämistä. 3 Ruostumaton teräs 2 saranan sarja asennustarvikkeineen. Osa nro. SSTBH02 Käy sivustossamme 429

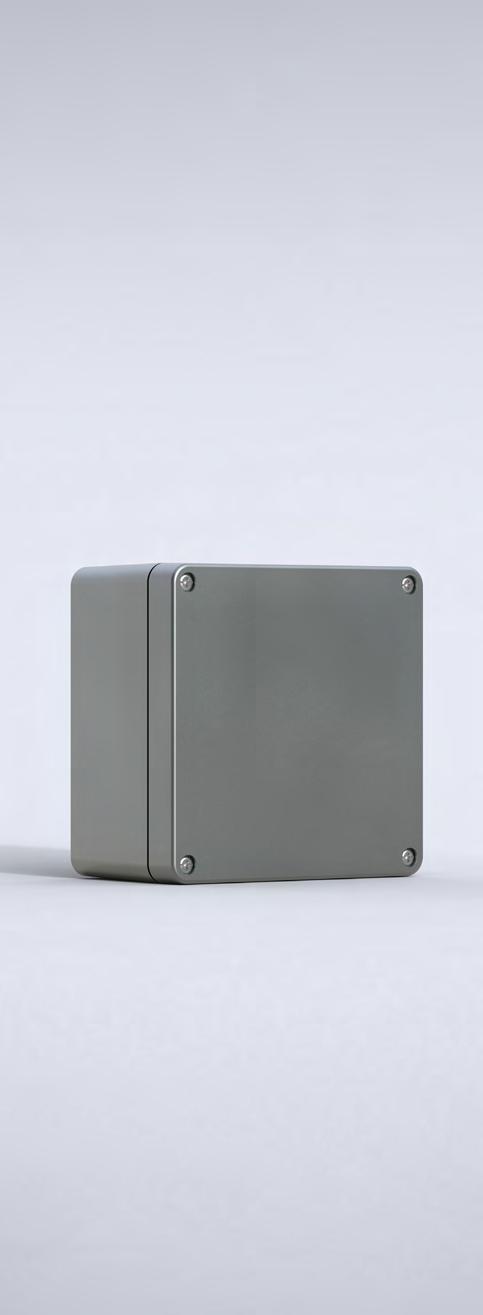

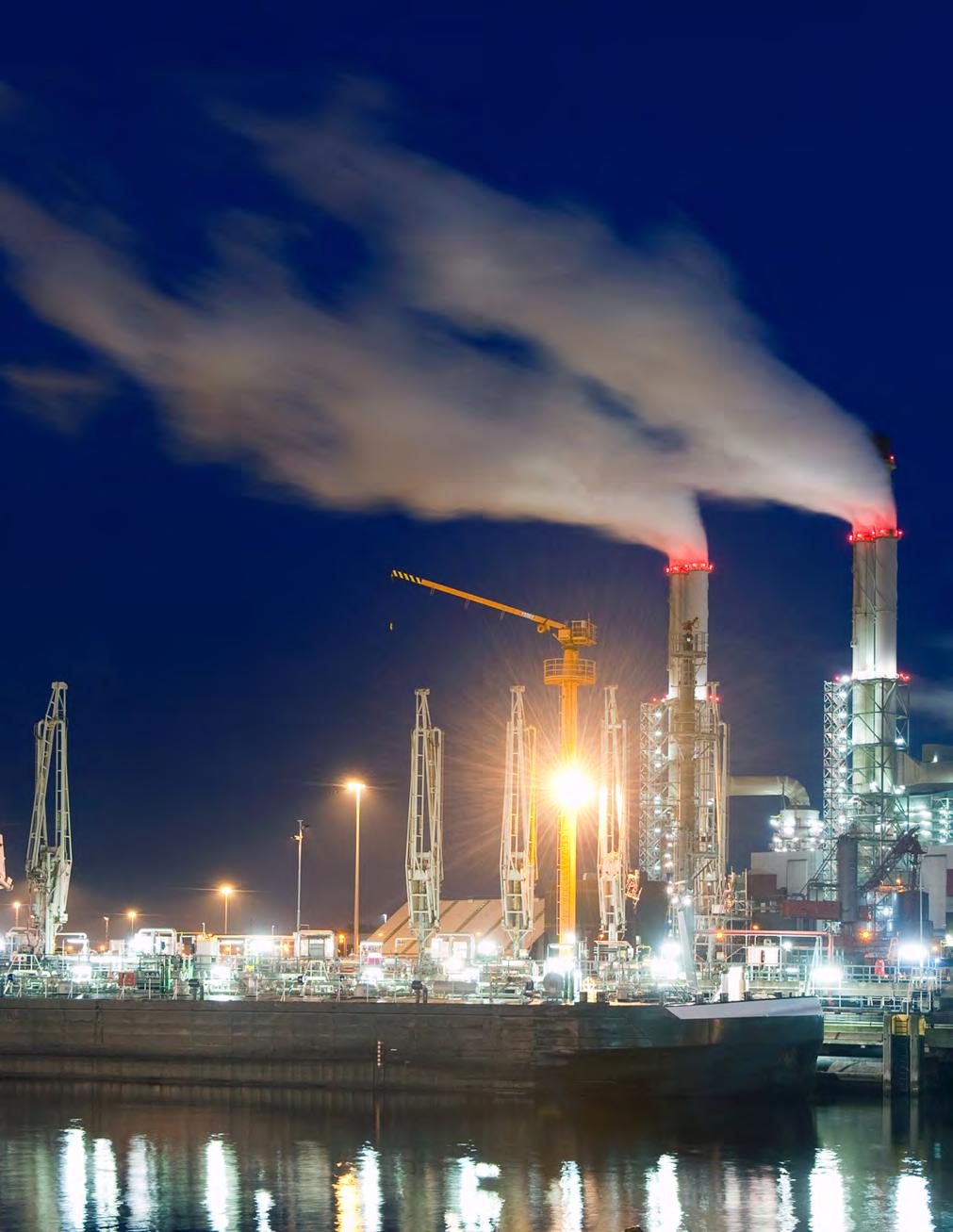

17 Alumiinivalikoima Tyypilliset käyttösovellukset Riviliitinkotelo Öljynjalostamot Telakat Petrokemian teollisuus Tuulivoimalat Alumiinisten riviliitinkoteloiden iskunkestävyys ja sitkeys on korkea. Ne ovat kevyitä ja sietävät hyvin liuottimien, öljyn ja bensiinin aiheuttamaa korroosiota. Alumiinikotelot valmistetaan painevalamalla tai kokillivalamalla. Kansien kiinnitysruuvit on valmistettu ruostumattomasta teräksestä ja niitä pitää paikoillaan kanteen integroitu itselukittuva sarana. Ulkoinen tehonsyöttökotelo Sähköveturien ja kiskobussien on saatava tehoa silloinkin, kun ne ovat erillään käyttövoimalähteestä. Tehoa tarvitaan tärkeimpien toimintojen, varmuuskopioinnin ja tallennusjärjestelmien säilyttämiseen. HALP-riviliitinkoteloa käytettiin vastaamaan rautatiealan asettamiin äärimmäisiin mekaanisiin vaatimuksiin. Ulkoinen virtalähdekotelo sisältää pistotulpan, kytkimen ja merkkivalon. Kaikille näille osille tarvittiin aukot, ja koska alumiinisten riviliitinkoteloiden muokkaaminen ei ole helppoa, Eldon tarjosi tähän mukautetun ratkaisun. 430 Yleistuotekuvasto

18 03 Valikoimassa useita eri kokoja Eldonin alumiinisia riviliitinkoteloita on saatavilla useassa vakiokoossa. Tämän ansiosta Eldon voi toimittaa suoraan varastosta alumiinisia riviliitinkoteloita, jotka sopivat useimpiin käyttösovelluksiin. Tämä lyhentää toimitusaikoja ja alentaa hintoja. Ruuvit kiinni kannessa Kannen ruuveja pitää paikoillaan kanteen integroitu itselukittuva sarana. Tämä on ehdoton kentällä tapahtuvien asennus- ja huoltotoimenpiteiden aikainen vaatimus, jotta ruuvit eivät katoa. Korkea suojaus Alumiinisten riviliitinkoteloiden kotelointiluokka on IP 66/67. Itsenäisten laboratorioiden myöntämät sertifikaatit osoittavat koteloiden täyttävän standardien vaatimukset. Kiinnitys tapahtuu kotelon suojatun alueen ulkopuolelta Kiinnitys tapahtuu kotelon suojatun alueen ulkopuolella sijaitsevien erillisten putkimaisten valuosien avulla. Tämän ansiosta vältytään lisäkiinnitystyöltä kotelon sisäpuolella, eikä suojausluokan mahdollista alentumista tarvitse pelätä. Käy sivustossamme 431

19 Enclosure, HALP, Riviliitinkotelo, alumiini,, Riviliitinkotelo, alumiini, HALP floor standing, mild steel, combinable, single door, Enclosure, floor standing, mild steel, combinable, single door Alumiinivalikoima Alumiiniset riviliitinkotelot HALP IP 66, 67 Alumiini AlSI 12. Tiiviste: Vakiona polyuretaanitiiviste. Saatavana silikoni-, neopreeni- ja EPDM-tiivisteellä. Lämpötilojen kestävyys: -30ºC...+80ºC. Kotelointiluokka: IP 66, 67. Pintakäsittely: RAL Hyväksynnät: CE, GOST. culus_ul Listed ota yhteyttä myyntiin. Toimitus: Kotelon pohja, kansi ja kansiruuvit ovat ruostumatonta terästä. 432 Yleistuotekuvasto

20 Mittataulukko HALP 03 IP 66, 67 Kotelon mitat K L S Osa nro HALP050503GE HALP060604GE HALP061004GE HALP061504GE HALP080806GE HALP081306GE HALP081806GE HALP082506GE HALP121208GE HALP121209GE HALP122208GE HALP122209GE HALP123608GE HALP161609GE HALP162609GE HALP163609GE HALP165609GE HALP232011GE HALP233311GE HALP233318GE HALP234011GE HALP236011GE 3 Mittakuvat HALP Front Edestä view Sectional Sivuleikkaus side view Inside box view view A W L K H A S D 11 W-20 L M5 H-20 K 4 LEIKKAUS SECTION A-A W-30 L Top Päältä view Käy sivustossamme 433

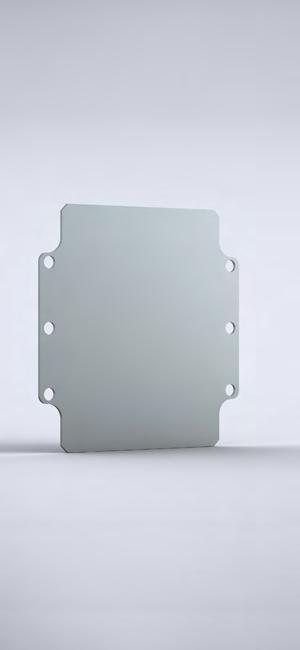

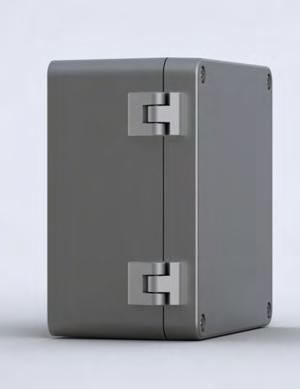

21 HMP, Asennuslevy, galvanoitu teräs, riviliitinkotelo HALP, HHI, Saranat, alumiinisille HALP-riviliitinkoteloille,, Asennuslevy, galvanoitu teräs, riviliitinkotelo HALP, HMP, Saranat, alumiinisille HALP-riviliitinkoteloille, HHI Alumiinivalikoima Lisävarusteet HALP asennuslevy, HMP Teräksinen asennuslevy HALP liitäntäkoteloille. 1,5 mm galvanoitu teräs, 2,5 mm HMP1656E ja HMP2360E koteloissa. 1 kpl. Kotelon mitat Asennuslevyn mitat K L k l Osa nro HMP0606E HMP0610E HMP0615E HMP0808E HMP0813E HMP0818E HMP0825E HMP1212E HMP1222E HMP1236E HMP1616E HMP1626E HMP1636E HMP1656E HMP2320E HMP2333E HMP2340E HMP2360E Saranat, HHI Kotelolle: Tällä varustesarjalla kansi voidaan saranoida. 150º avautuma. Tarvitsee työstämistä. Alumiini. HHI02: HALP080806GE... HALP082506GE. HHI03: HALP121208GE... HALP236011GE. 2 saranaa sarjassa HHI02, 3 saranaa sarjassa HHI03. Asennustarvikkeet sisältyvät mukaan. Osa nro. HHI02 HHI03 Sisäpuoliset saranat saatavina pyydettäessä. 434 Yleistuotekuvasto

22 03 3 Käy sivustossamme 435

23 Polyesterivalikoima Tyypilliset käyttösovellukset Polyesterivalikoima Öljynjalostamot Panimot Telakat Petrokemian teollisuus Lasikuituvahvisteisissa polyesteristä valmistetuissa riviliitinkoteloissa yhdistyvät hyvät mekaaniset ominaisuudet ja korkea korroosion ja liuottimien sietokyky. Nämä riviliitinkotelot soveltuvat erityisen hyvin vaativiin teollisuusolosuhteisiin. Polyesteririviliitinkotelot valmistetaan korkealaatuisesta lasikuituvahvisteisesta polyesteristä. Kansien kiinnitysruuvit on valmistettu ruostumattomasta teräksestä ja niitä pitää paikoillaan kanteen integroitu itselukittava salpa. Myös kannen kiinnitykseen tarkoitetut kierteisholkit on valmistettu ruostumattomasta teräksestä. Petrokemian teollisuus Petrokemian teollisuus tuottaa öljystä johdettuja kemiallisia tuotteita, kuten eteeniä tai propeenia, joita käytetään monissa teollisissa prosesseissa, esimerkiksi muovituotteiden valmistuksessa. Tämän vuoksi petrokemian teollisuudessa korroosion kesto on erittäin tärkeää ja siksi lasikuituvahvistetusta polyesteristä valmistetut riviliitinkotelot ovat tavallinen valinta. Tämän lisäksi materiaalin korkea mekaaninen vahvuus vastaa näiden käyttösovellusten turvallisuusvaatimuksia. 436 Yleistuotekuvasto

24 03 Valikoimassa useita eri kokoja Eldonin polyesteririviliitinkoteloita on saatavilla useassa vakiokoossa. Tämän ansiosta Eldon voi toimittaa suoraan varastosta polyesteririviliitinkoteloita, jotka sopivat useimpiin käyttösovelluksiin. Tämä lyhentää toimitusaikoja ja alentaa hintoja. Ruuvit kiinni kannessa Kannen ruuveja pitää paikoillaan kanteen integroitu itselukittuva sarana. Tämä on ehdoton kentällä tapahtuvien asennus- ja huoltotoimenpiteiden aikainen vaatimus, jotta ruuvit eivät katoa. Korkea suojaus Polyesteririviliitinkoteloiden kotelointiluokka on IP 66/67. Itsenäisten laboratorioiden myöntämät sertifikaatit osoittavat koteloiden täyttävän standardien vaatimukset. Kiinnitys tapahtuu kotelon suojatun alueen ulkopuolelta Kiinnitys tapahtuu kotelon suojatun alueen ulkopuolella sijaitsevien erillisten putkimaisten valuosien avulla. Tämän ansiosta vältytään lisäkiinnitystyöltä kotelon sisäpuolella, eikä suojausluokan mahdollista alentumista tarvitse pelätä. Käy sivustossamme 437

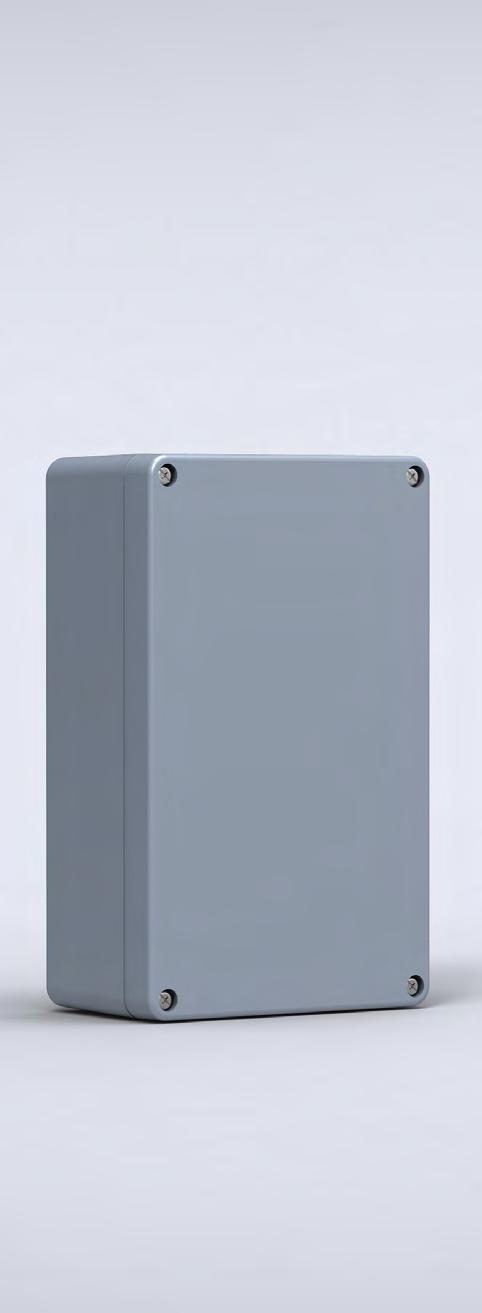

25 Enclosure, MGRP, Riviliitinkotelo, polyesteri,, Riviliitinkotelo, polyesteri, MGRP floor standing, mild steel, combinable, single door, Enclosure, floor standing, mild steel, combinable, single door Polyesterivalikoima Polyesteri riviliitinkotelot MGRP IP 66, 67 Lasikuituvahvisteinen polyesteri. Tiiviste: Vakiona polyuretaanitiiviste. Saatavana silikoni-, neopreeni- ja EPDM-tiivisteellä. Lämpötilojen kestävyys: -40 C C polyuretaanitiivisteellä; -60 C C silikonitiivisteellä; -35ºC ºC EPDM-tiivisteellä; -30ºC...+80ºC neopreenitiivisteellä. Syttyvyys: UL94 V-0. Kotelointiluokka: IP 66, 67. Pintakäsittely: RAL Hyväksynnät: CE, GOST. culusculus_ul Listed ota yhteyttä myyntiin. Toimitus: Kotelon pohja, kansi ja kansiruuvit ovat ruostumatonta terästä. 438 Yleistuotekuvasto

26 Mittataulukko MGRP 03 IP 66, 67 Kotelon mitat K L S Osa nro MGRP080806GE MGRP080808GE MGRP081106GE MGRP081108GE MGRP081606GE MGRP081608GE MGRP081906GE MGRP081908GE MGRP121209GE MGRP122209GE MGRP161609GE MGRP162609GE MGRP163609GE MGRP165609GE MGRP252612GE MGRP254012GE MGRP414012GE 3 Mittakuvat MGRP Front Edestä view Sectional Sivuleikkaus side view Inside box view A W L 12 W-20 L K H M6 A Top Päältä view 5 LEIKKAUS SECTION A-A A-A D S H-20 K W-27 L Käy sivustossamme 439

27 GMP, Asennuslevy, galvanoitu teräs, riviliitinkotelo MGRP, HHI, Saranat, alumiinisille HALP-riviliitinkoteloille,, Asennuslevy, galvanoitu teräs, riviliitinkotelo MGRP, GMP, Saranat, alumiinisille HALP-riviliitinkoteloille, HHI Polyesterivalikoima Accessories MGRP asennuslevy, GMP Asennuslevy MGRP koteloihin. 1,5 mm galvanoitu teräs ja 2,5 mm koolle GMP1656E. 1 kpl. Kotelolle Asennuslevyn mitat K L k l Osa nro GMP0808E GMP0811E GMP0816E GMP0819E GMP1212E GMP1222E GMP1616E GMP1626E GMP1636E GMP1656E GMP2526E GMP2540E GMP4140E Saranat, HHI Kotelolle: Tällä varustesarjalla kansi voidaan saranoida. 150º avautuma. Tarvitsee työstämistä. Alumiini. HHI03: MGRP121209GE to MGRP414012GE. 3 saranaa sarjassa. Asennustarvikkeet sisältyvät mukaan. Osa nro. HHI03 Sisäpuoliset saranat saatavina pyydettäessä. 440 Yleistuotekuvasto

28 03 3 Käy sivustossamme 441

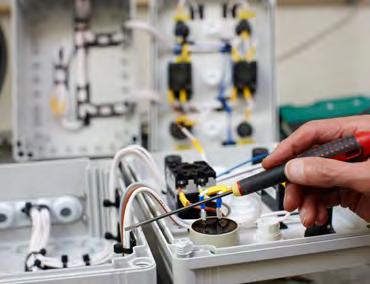

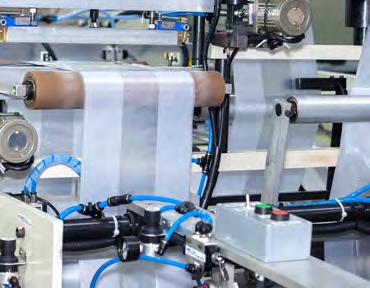

29 ABS-valikoima Tyypilliset käyttösovellukset ABS-valikoima Rakennusala Kevyt teollisuus Koneenrakentajat Kevyet ABS-muovista valmistetut riviliitinkotelot ovat ihanteellinen ja kustannustehokas ratkaisu asennuksiin sisätiloissa. Kansi voi olla läpinäkyvä, minkä ansiosta sisällä olevien komponenttien valvonta on helppoa. ABS-koteloita voi muokata vakiotyökaluilla, mikä helpottaa myöhemmin tarvittavien muutosten tekemistä. Muokkaamisen helppouden takia lopullisia suunnittelupäätöksiä voidaan lykätä myöhemmäksi. Muoviputkien hitsauslaitteet OABP-koteloa käytetään muoviputkien hitsauslaitteissa. OABP-kotelo valittiin tähän käyttöön sen täydellisesti sopivan koon, korkean laadun ja hyvän ulkoasun takia. Lisäksi se täyttää kaikki käyttösovelluksen vaatimukset. Koteloa on myös muokattu niin, että sen kanteen on asennettu ohjauspainonapit ja pohjaan kaapelilaipat. Lämpötilan ohjausjärjestelmä SABP-koteloa käytetään ohjaamaan lämpötilaa rakennuksen sisällä. Kotelossa on näyttö, josta voi asettaa rakennuksen halutun lämpötilan. Tämä tieto lähetetään ohjauskeskukseen, missä PLC-ohjain tulkitsee tiedon ja toimii sen mukaisesti. Koska lämpötilaa on valvottava, kotelon kansi on läpinäkyvä, jotta lämpötilan voi nähdä ulkopuolelta. Jos haluttua lämpötilaa on jostain syystä muutettava, kannen ruuvit on helppo avata, minkä jälkeen haluttua lämpötilaa voi säätää. 442 Yleistuotekuvasto

30 03 Saatavana eri vaihtoehtoja Eldonin valikoimaan kuuluu useita vakiomallisia ABS-riviliitinkoteloita, joilla jokaisella on oma lisävarustevalikoima ja eri mitat. Tämän ansiosta asiakkaat voivat valita kotelon, joka sopii juuri heidän käyttösovellukseensa. Korkea suojaus ABS-riviliitinkoteloiden kotelointiluokka on IP 66/67. Itsenäisten laboratorioiden myöntämät sertifikaatit osoittavat koteloiden täyttävän standardien vaatimukset. Laaja käyttölämpötila-alue Eldonin ABS-muovista valmistettuja riviliitinkoteloita voi käyttää lämpötila-alueella -40 C C. Kiinnitys tapahtuu kotelon suojatun alueen ulkopuolelta Kiinnitys tapahtuu kotelon suojatun alueen ulkopuolella sijaitsevien erillisten putkimaisten valuosien avulla. Tämän ansiosta vältytään lisäkiinnitystyöltä kotelon sisäpuolella, eikä suojausluokan mahdollista alentumista tarvitse pelätä. Käy sivustossamme 443

31 Enclosure, DABP, Riviliitinkotelo, ABS,, Riviliitinkotelo, ABS, DABP floor standing, mild steel, combinable, single door, Enclosure, floor standing, mild steel, combinable, single door ABS-valikoima ABS riviliitinkotelot DABP IP 66,67 IK 06/07 ABS-riviliitinkotelo, halogeeniton soveltuu sisäkäyttöön. Alhainen UV-säteilyn kestävyys. ABS. Tiiviste: Polyuretaanitiiviste integroituna kotelon kanteen. Lämpötilojen kestävyys: -40 C C. Syttyvyys: UL94 HB. Kotelointiluokka: IP 66/67 IK 06 (-25 C), IK 07 (+35 C). Pintakäsittely: RAL Hyväksynnät: CE, GOST. Toimitus: Kotelo, normaali kansi, kannen ruuvit ruostumatonta terästä, asennusruuvit ja polyamidiset peitetulpat. 444 Yleistuotekuvasto

32 Mittataulukko DABP 03 IP 66,67 IK 06/07 Kotelon mitat K L S Sisäsyvyys (mm) Osa nro ,5 DABP050504GE DABP050704GE DABP080806GE DABP080809GE DABP081206GE DABP081209GE DABP081606GE DABP081609GE DABP121206GE DABP121209GE DABP121609GE DABP122009GE DABP152008GE DABP162409GE DABP162412GE DABP233009GE DABP233011GE Huomautus: Riviliitinkotelon voi tilata läpinäkyvällä kannella korvaamalla osanumerossa kirjainyhdistelmän GE kirjainyhdistelmällä TE. 3 Mittakuvat DABP Front Edestä view Sectional Sivuleikkaus side view Inside box view A LW W-12 L W-25 L H K 3 A Top Päältä view D S H-30 K H-12 K H/2 K 6 LEIKKAUS SECTION A-A Käy sivustossamme 445

33 Lisävarusteiden valintakaavio DABP Kotelon Asennus Kiinnitys Suojus K L (mm.) S Asennuslevy DIN-kisko Seinäasennuskiinnikkeet Saranat DABP050504GE DFL1E DSHI1E DABP050704GE DFL1E DSHI1E DABP080806GE DMP0808E DR350584E DFL1E DSHI1E DABP080809GE DMP0808E DR350584E DFL1E DSHI1E DABP081206GE DMP0812E DR350964E DFL1E DSHI1E DABP081209GE DMP0812E DR350964E DFL1E DSHI1E DABP081606GE DMP0816E DR351364E DFL1E DSHI1E DABP081609GE DMP0816E DR351364E DFL1E DSHI1E DABP121206GE DMP1212E DR350964E DFL1E DSHI1E DABP121209GE DMP1212E DR350964E DFL1E DSHI1E DABP121609GE DMP1216E DR351364E DFL1E DSHI1E DABP122009GE DMP1220E DR351764E DFL1E DSHI1E DABP152008GE DMP1520E DR351604E DFL1E DSHI1E DABP162409GE DMP1624E DR352154E DFL1E DSHI1E DABP162412GE DMP1624E DR352154E DFL1E DSHI1E DABP233009GE DMP2330E DR352754E DFL1E DSHI1E DABP233011GE DMP2330E DR352754E DFL1E DSHI1E 446 Yleistuotekuvasto

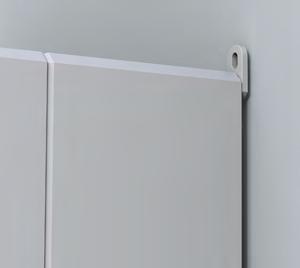

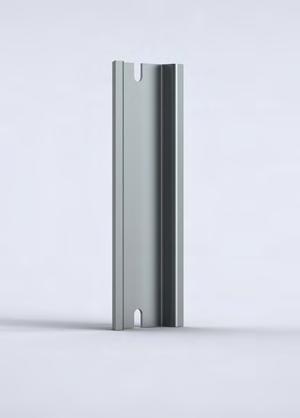

34 DMP, Asennuslevy, galvanoitu teräs, riviliitinkotelo DABP/DPCP, DR, DIN-kisko, DFL, Seinäkiinnikkeet, DABP/DPCP-riviliitinkotelot,, Asennuslevy, galvanoitu teräs, riviliitinkotelo DABP/DPCP, DMP, DIN-kisko, DR, Seinäkiinnikkeet, DABP/DPCP-riviliitinkotelot, DFL ABS-valikoima Lisävarusteet 03 Asennuslevy, DMP Kotelolle Teräksinen asennuslevy DABP/DPCP koteloihin. 1,5 mm galvanoitu teräs. 1 kpl. Asennuslevyn mitat K L k l Osa nro DMP0808E DMP0812E DMP0816E DMP1212E DMP1216E DMP1220E DMP1520E DMP1624E DMP2330E 3 DIN-kisko, DR DIN-kisko 35 mm DABP/DPCP koteloihin. Galvanoitu teräs. 1 kpl. Kotelolle L Osa nro. 82 DR350584E 120/122 DR350964E 160 DR351364E 200 * DR351604E 200 ** DR351764E 250 DR352154E 300 DR352754E ** DABP152008GE ja DPCP152008GE ** DABP122009GE ja DPCP122009GE Seinäkiinnikkeet, DFL Asennuskiinnikkeet seinäasennukseen. Polykarbonaatti. Pintakäsittely: RAL kiinnikettä asennustarvikkeineen. Osa nro. DFL1E Käy sivustossamme 447

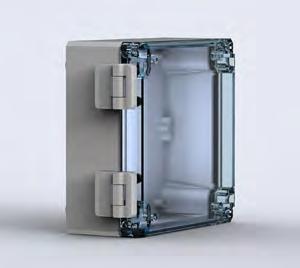

35 DSHI, Saranat, DABP/DPCP-riviliitinkoteloille,, Saranat, DABP/DPCP-riviliitinkoteloille, DSHI ABS-valikoima Lisävarusteet Saranat, DSHI Tällä varustesarjalla kansi voidaan saranoida. Tarvitsee työstämistä. Polykarbonaatti. Pintakäsittely: RAL saranan sarja asennustarvikkeineen. Osa nro. DSHI1E 448 Yleistuotekuvasto

36 03 3 Käy sivustossamme 449

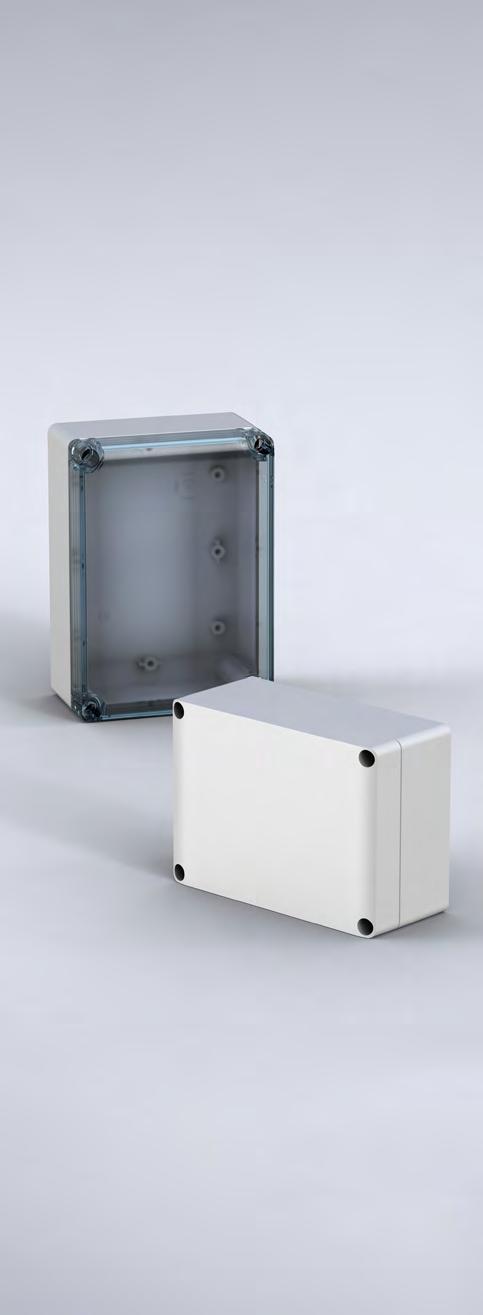

37 Enclosure, SABP, Riviliitinkotelo, ABS,, Riviliitinkotelo, ABS, SABP floor standing, mild steel, combinable, single door, Enclosure, floor standing, mild steel, combinable, single door ABS-valikoima Pieni ABS riviliitinkotelo SABP IP 66,67 IK 06/07 ABS-riviliitinkotelo, halogeeniton soveltuu sisäkäyttöön. Alhainen UV-säteilyn kestävyys. ABS. Tiiviste: Polyuretaanitiiviste integroituna kotelon kanteen. Lämpötilojen kestävyys: -40 C C. Syttyvyys: UL94 HB. Kotelointiluokka: IP 66/67 IK 06 (-25 C), IK 07 (+35 C). Pintakäsittely: RAL Hyväksynnät: CE, GOST. Toimitus: Polyamidiset runko, kansi ja kansiruuvit sekä kiinnitysruuvit. 450 Yleistuotekuvasto

38 Mittataulukko SABP 03 IP 66,67 IK 06/07 Kotelon mitat K L S Sisäsyvyys (mm) Osa nro SABP081308GE SABP081310GE SABP081313GE SABP131308GE SABP131310GE SABP131313GE SABP131808GE SABP131810GE SABP131813GE SABP131815GE SABP181808GE SABP181810GE SABP181813GE SABP181815GE SABP182508GE SABP182510GE SABP182515GE Huomautus: Riviliitinkotelon voi tilata läpinäkyvällä kannella korvaamalla osanumerossa kirjainyhdistelmän GE kirjainyhdistelmällä TE. Polykarbonaatista valmistetun riviliitinkotelon voi tilata korvaamalla osanumerossa kirjainyhdistelmän SABP kirjainyhdistelmällä SPCP. 3 Mittakuvat SABP Front Edestä view Sectional Sivuleikkaus side view Inside box view W-15 L W L D S W-35 L A = = = H H-35 K H-15 K = A 6,9 D-14.5 S 3.5 D-7.6 S Top Päältä view LEIKKAUS SECTION A-A D-50 S K Käy sivustossamme 451

39 Lisävarusteiden valintakaavio SABP Kotelon Asennus Kiinnitys Suojus K L (mm.) S Asennuslevy DIN-kisko Seinäasennuskiinnikkeet Peitetulpat Saranat SABP081308GE SMP0813E DR350404E/DR350904E SFL1E SCP08E DSHI1E SABP081310GE SMP0813E DR350404E/DR350904E SFL1E SCP10E DSHI1E SABP081313GE SMP0813E DR350404E/DR350904E SFL1E SCP1315E DSHI1E SABP131308GE SMP1313E DR350904E SFL1E SCP08E DSHI1E SABP131310GE SMP1313E DR350904E SFL1E SCP10E DSHI1E SABP131313GE SMP1313E DR350904E SFL1E SCP1315E DSHI1E SABP131808GE SMP1318E DR350904E/DR351404E SFL1E SCP08E DSHI1E SABP131810GE SMP1318E DR350904E/DR351404E SFL1E SCP10E DSHI1E SABP131813GE SMP1318E DR350904E/DR351404E SFL1E SCP1315E DSHI1E SABP131815GE SMP1318E DR350904E/DR351404E SFL1E SCP1315E DSHI1E SABP181808GE SMP1818E DR351404E SFL1E SCP08E DSHI1E SABP181810GE SMP1818E DR351404E SFL1E SCP10E DSHI1E SABP181813GE SMP1818E DR351404E SFL1E SCP1315E DSHI1E SABP181815GE SMP1818E DR351404E SFL1E SCP1315E DSHI1E SABP182508GE SMP1825E DR351404E/DR352154E SFL1E SCP08E DSHI1E SABP182510GE SMP1825E DR351404E/DR352154E SFL1E SCP10E DSHI1E SABP182515GE SMP1825E DR351404E/DR352154E SFL1E SCP1315E DSHI1E 452 Yleistuotekuvasto

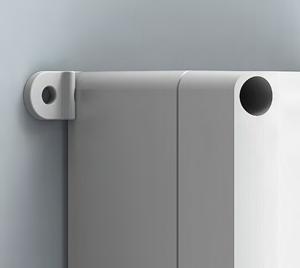

40 SMP, Asennuslevy, galvanoitu teräs, riviliitinkotelo SABP/SPCP, DR2, DIN-kisko, SFL, Seinäkiinnikkeet, SABP/SPCP-riviliitinkotelot,, Asennuslevy, galvanoitu teräs, riviliitinkotelo SABP/SPCP, SMP, DIN-kisko, DR2, Seinäkiinnikkeet, SABP/SPCP-riviliitinkotelot, SFL ABS-valikoima Lisävarusteet 03 Asennuslevy, SMP Teräksinen asennuslevy SABP riviliitinkoteloon. 1,5 mm galvanoitu teräs. 1 kpl. Kotelolle Asennuslevyn mitat K L k l Osa nro SMP0813E SMP1313E SMP1318E SMP1818E SMP1825E 3 DIN-kisko, DR2 DIN-kisko 35 mm SABP koteloille. Galvanoitu teräs. 1 kpl. Kotelolle K/L L Osa nro. 75 DR350404E 125 DR350904E 175 DR351404E 250 DR352154E Seinäkiinnikkeet, SFL Asennuskiinnikkeet seinäasennukseen. Polykarbonaatti Pintakäsittely: RAL kiinnikettä asennustarvikkeineen. Osa nro. SFL1E Käy sivustossamme 453

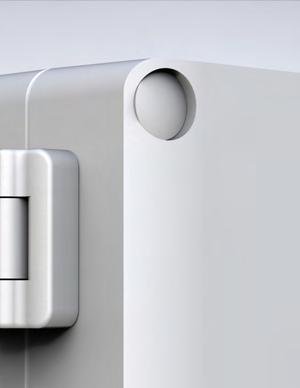

41 DSHI, Saranat, DABP/DPCP-riviliitinkoteloille, SCP, Peitetulpat, riviliitinkotelot SABP/SPCP,, Saranat, DABP/DPCP-riviliitinkoteloille, DSHI, Peitetulpat, riviliitinkotelot SABP/SPCP, SCP ABS-valikoima Lisävarusteet Saranat, DSHI Tällä varustesarjalla kansi voidaan saranoida. Tarvitsee työstämistä. Polykarbonaatti. Pintakäsittely: RAL saranan sarja asennustarvikkeineen. Osa nro. DSHI1E Peitetulpat, SCP Käytetään saranoiduissa koteloissa, vakiot käyttämättömät kansiruuvit on korvattu peitetulpilla. Polyetyleeni 10 kpl. Kotelolle S Osa nro. 75 SCP08E 100 SCP10E 125, 150 SCP1315E 454 Yleistuotekuvasto

42 03 3 Käy sivustossamme 455

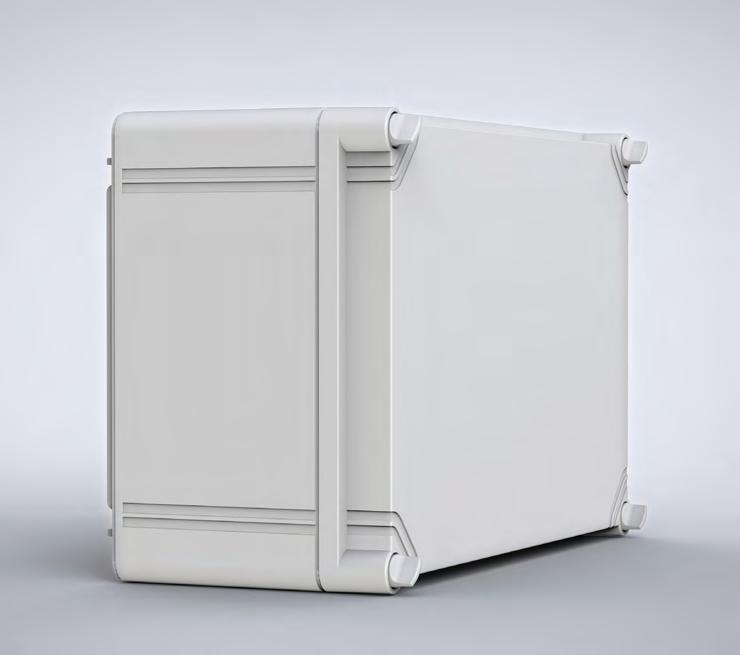

43 Enclosure, OABP, Riviliitinkotelo, ABS,, Riviliitinkotelo, ABS, OABP floor standing, mild steel, combinable, single door, Enclosure, floor standing, mild steel, combinable, single door ABS-valikoima Iso ABS riviliitinkotelo OABP IP 66,67 IK 06/07 ABS riviliitinkotelo, halogeeniton soveltuu sisäkäyttöön. Alhainen UV-säteilyn kestävyys. ABS. Tiiviste: Polyuretaanitiiviste integroituna kotelon kanteen. Lämpötilojen kestävyys: -40 C C. Syttyvyys: UL94 HB. Kotelointiluokka: IP 66/67 IK 06 (-25 C), IK 07 (+35 C). Pintakäsittely: RAL Hyväksynnät: CE, GOST. Toimitus: Polyamidiset runko, kansi ja kansiruuvit sekä kiinnitysruuvit. 456 Yleistuotekuvasto

44 Mittataulukko OABP 03 IP 66,67 IK 06/07 Harmaalla kannella Kotelon mitat K L S Sisäsyvyys (mm) Osa nro OABP202013GE OABP203013GE OABP204013GE OABP303013GE OABP304013GE OABP306013GE OABP406013GE Läpinäkyvällä kannella Kotelon mitat K L S Sisäsyvyys (mm) Osa nro OABP202013TE OABP203013TE OABP204013TE OABP303013TE OABP304013TE OABP306013TE OABP406013TE 3 Mittakuvat OABP Front Edestä view Sectional Sivuleikkaus side view Inside box view A W L D S W-20 L W-50 L K H A H-50 K H-20 K 9 D-17 S D-8 S 3.5 Top Päältä view LEIKKAUS SECTION A-A Käy sivustossamme 457

45 Lisävarusteiden valintakaavio OABP Kotelon Asennus Kiinnitys K L (mm.) S Asennuslevy Asennuslevyn syvyyssäätösarja DIN-kisko Seinäasennuskiinnikkeet OABP202013GE OMP2020E OELA1.04E DR351505E OFL1E OABP203013GE OMP2030E OELA1.04E DR351505E/DR352505E OFL1E OABP204013GE OMP2040E OELA1.04E DR351505E/DR353505E OFL1E OABP303013GE OMP3030E OELA1.04E DR352505E OFL1E OABP304013GE OMP3040E OELA1.04E DR352505E/DR353505E OFL1E OABP306013GE OMP3060E OELA1.04E DR352505E OFL1E OABP406013GE OMP4060E OELA1.04E DR353505E OFL1E OABP202013TE OMP2020E OELA1.04E DR351505E OFL1E OABP203013TE OMP2030E OELA1.04E DR351505E/DR352505E OFL1E OABP204013TE OMP2040E OELA1.04E DR351505E/DR353505E OFL1E OABP303013TE OMP3030E OELA1.04E DR352505E OFL1E OABP304013TE OMP3040E OELA1.04E DR352505E/DR353505E OFL1E OABP306013TE OMP3060E OELA1.04E DR352505E OFL1E OABP406013TE OMP4060E OELA1.04E DR353505E OFL1E Kotelon Suojus Rivitys K L (mm.) S Saranat Peitetulpat Siipiruuvi Laajennuskehys OABP202013GE OHI1E OCP1E OLW55E OPCP202006EE OABP203013GE OHI1E OCP1E OLW55E OPCP203006EE OABP204013GE OHI1E OCP1E OLW55E OPCP204006EE OABP303013GE OHI1E OCP1E OLW55E OPCP303006EE OABP304013GE OHI1E OCP1E OLW55E OPCP304006EE OABP306013GE OHI1E OCP1E OLW55E OPCP306006EE OABP406013GE OHI1E OCP1E OLW55E OPCP406006EE OABP202013TE OHI1E OCP1E OLW55E OPCP202006EE OABP203013TE OHI1E OCP1E OLW55E OPCP203006EE OABP204013TE OHI1E OCP1E OLW55E OPCP204006EE OABP303013TE OHI1E OCP1E OLW55E OPCP303006EE OABP304013TE OHI1E OCP1E OLW55E OPCP304006EE OABP306013TE OHI1E OCP1E OLW55E OPCP306006EE OABP406013TE OHI1E OCP1E OLW55E OPCP406006EE 458 Yleistuotekuvasto

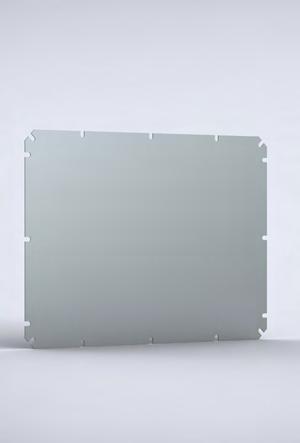

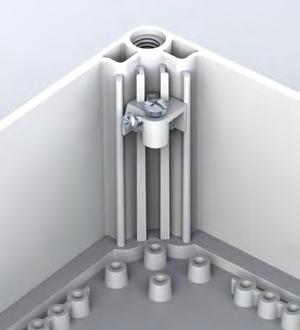

46 OMP, Asennuslevy, galvanoitu teräs, riviliitinkotelo OABP/OPCP, OEL, Asennuslevy, kiinnikkeet, syvyyssäätö, riviliitinkotelo OABP/OPCP, DR3, DIN-kisko,, Asennuslevy, galvanoitu teräs, riviliitinkotelo OABP/OPCP, OMP, Asennuslevy, kiinnikkeet, syvyyssäätö, riviliitinkotelo OABP/OPCP, OEL, DIN-kisko, DR3 ABS-valikoima Lisävarusteet 03 Asennuslevy, OMP Teräksinen asennuslevy OABP/OPCP koteloihin. 1,5 mm galvanoitu teräs. 1 kpl. Kotelolle Asennuslevyn mitat K L k l Osa nro OMP2020E OMP2030E OMP2040E OMP3030E OMP3040E OMP3060E OMP4060E 3 Asennuslevyn syvyyssäätösarja, OEL Mahdollistaa asennuslevyn sijoittamisen mihin tahansa syvyyteen. Sisältää M5-pultit. OEL1E: 1 kpl, OELA1.04E: 4 kpl. Osa nro. OELA1.04E OEL1E DIN-kisko, DR3 DIN-kisko 35 mm OABP/OPCP koteloihin. Galvanoitu teräs. 1 kpl. Kotelolle K/L Osa nro. 200 DR351505E 300 DR352505E 400 DR353505E Käy sivustossamme 459

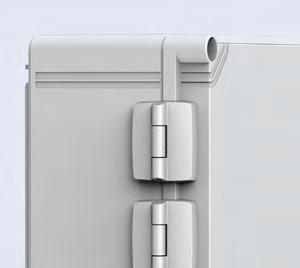

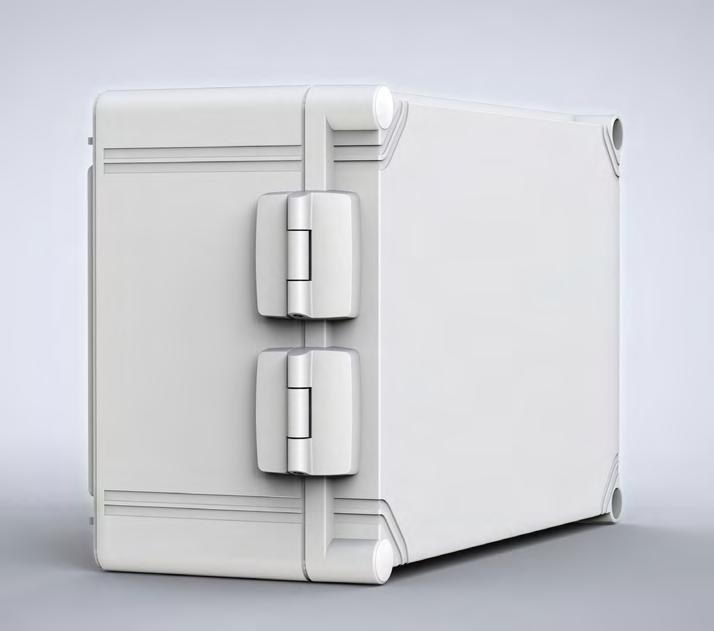

47 OFL, Seinäkiinnikkeet, OABP/OPCP-riviliitinkotelot, OHI, Saranat, OABP/OPCP-riviliitinkoteloille, OCP, Peitetulpat, riviliitinkotelot OABP/OPCP, OLW, Ruuvit, siipi, OABP/OPCP-riviliitinkoteloille,, Seinäkiinnikkeet, OABP/OPCP-riviliitinkotelot, OFL, Saranat, OABP/OPCP-riviliitinkoteloille, OHI, Peitetulpat, riviliitinkotelot OABP/OPCP, OCP, Ruuvit, siipi, OABP/OPCP-riviliitinkoteloille, OLW ABS-valikoima Lisävarusteet Seinäkiinnikkeet, OFL Asennuskiinnikkeet seinäasennukseen. Voidaan asentaa kolmeen eri suuntaan ja kantavat noin 600N kuorman. Polyamidi. Pintakäsittely: RAL kiinnikettä asennustarvikkeineen. Osa nro. OFL1E Saranat, OHI Tällä lisävarusteella kansi voidaan saranoida. Tarvitsee työstämistä. Polykarbonaatti Pintakäsittely: RAL saranan sarja asennustarvikkeineen. Osa nro. OHI1E Peitetulpat, OCP Käytetään saranoiduissa koteloissa, vakiot käyttämättömät kansiruuvit on korvattu peitetulpilla. Polyetyleeni 12 kpl. Osa nro. OCP1E Siipiruuvi, OLW Siipiruuveilla voidaan korvata riviliitinkotelon kansiruuvit ja näin helpottaa koteloon pääsyä. Jos kansi on saranoitu vain kansi kansiruuvia korvataan siipiruuveilla. 24 kpl Osa nro. OLW55E 460 Yleistuotekuvasto

48 OPCP-EE, Riviliitinkotelo, korotuskehys, polykarbonaatti,, Riviliitinkotelo, korotuskehys, polykarbonaatti, OPCP-EE 03 Polykarbonaattinen rungon koroke, OPCP-EE Lisäsyvyysrunko, käytetään kun tarvitaan normaalia vakiosyvyyttä suurempaa syvyyttä. Voidaan käyttää yhdessä OPCP-sarjan ja OABPsarjan kanssa. Polykarbonaatti 1 kpl Kotelolle K L S Osa nro OPCP202006EE OPCP203006EE OPCP204006EE OPCP303006EE OPCP304006EE OPCP306006EE OPCP406006EE 3 Käy sivustossamme 461

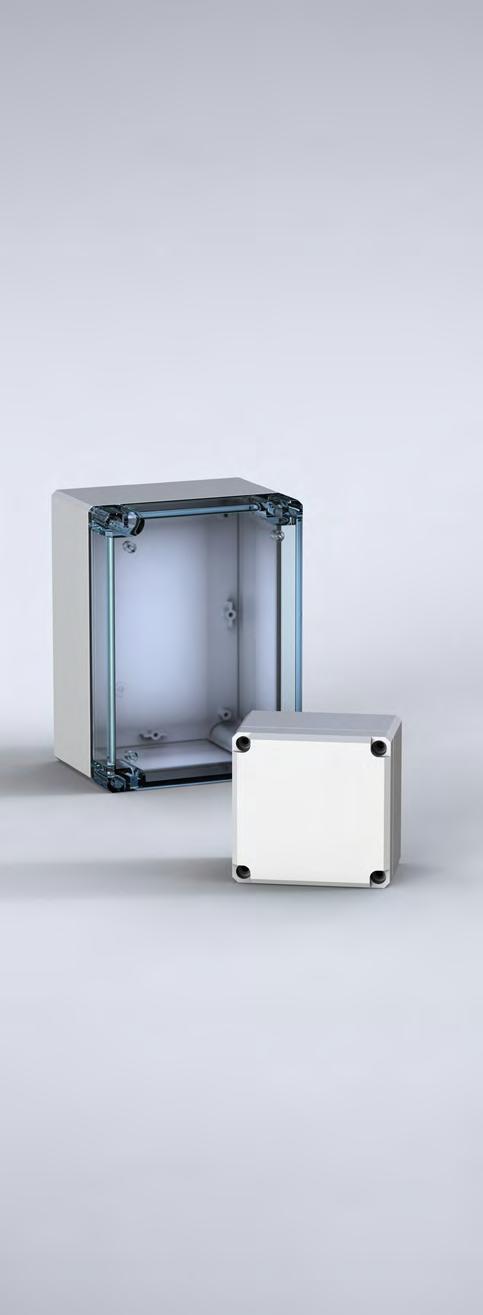

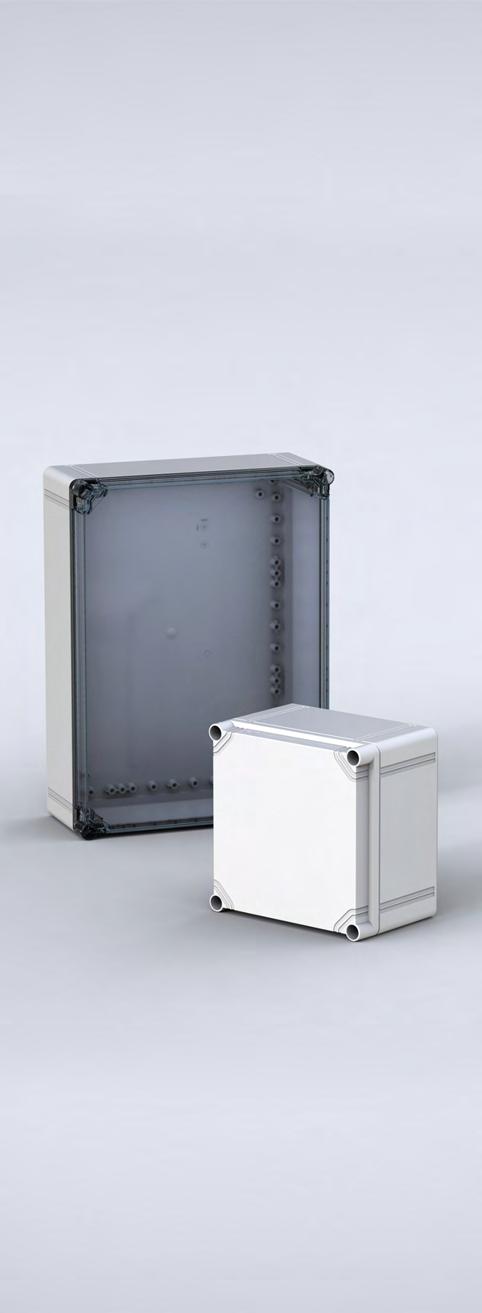

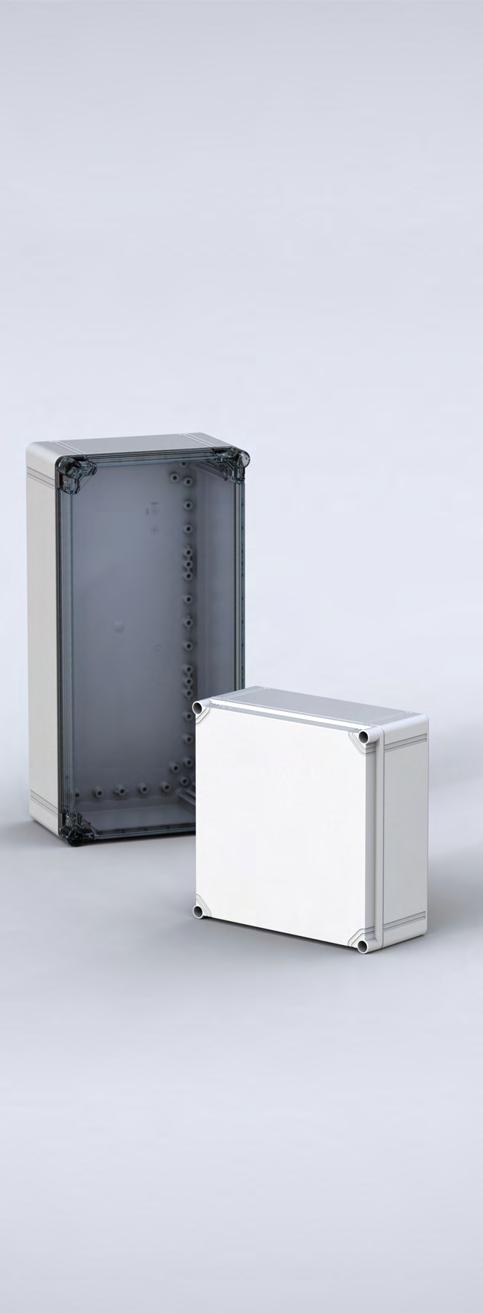

49 Polykarbonaattivalikoima Tyypilliset käyttösovellukset Polykarbonaattivalikoima Kemian teollisuus Ulkoilmakoneet Tuulivoimalat Polykarbonaatista valmistetut riviliitinkotelot ovat kevyitä, hitaasti palavia ja hyvin korroosiota kestäviä. Ne ovat ihanteellinen ja kustannustehokas ratkaisu sekä sisä- että ulkoasennuksiin. Kansi voi olla väriltään RAL7035 tai läpinäkyvä, minkä ansiosta sisällä olevien komponenttien tarkastaminen on mahdollista. Polykarbonaattia on helppo muokata vakiotyökaluilla, joten muokkaaminen jälkikäteen on helppoa. Muokkaamisen helppouden takia esimerkiksi lopullisia suunnittelupäätöksiä voidaan lykätä myöhemmäksi. Junien laitteet OPCP-polykarbonaattiriviliitinkotelo on asennettu junan alaosaan. OPCP-kotelo valittiin sen mittojen takia, koska se sopii täydellisesti junassa sille olevaan tilaan. Se myös kestää jatkuvaa tärinää ja liikettä sekä muuttuvia ympäristö- ja lämpötilaolosuhteita. Kotelo on varustettu usealla erikokoisella kaapelilaipalla, jotta kaapelit voi viedä kotelon sisään ja liittää siellä oleviin riviliittimiin. Lypsyhuoneen ohjausjärjestelmä lehmien ruokintaan Tätä polykarbonaattikoteloa käytetään maatiloilla lehmien ruokinnassa. Kun lehmä astuu sisään lypsyhuoneeseen, järjestelmään syötetään lehmän numero ja painetaan ruokintanäppäintä, jolloin oikea annos toimitetaan lypsyhuoneen senhetkisen puolen seuraavaan vapaaseen parteen. Kotelo valittiin, koska sen koko mahdollisti sen kiinnittämisen seinäkiinnikkeillä ja koska siinä on läpinäkyvä kansi. Kotelon kanteen asennettiin valmiiksi painonapit, joita painetaan, kun lehmät ovat valmiita ruokittaviksi. 462 Yleistuotekuvasto

50 03 Saatavana eri vaihtoehtoja Eldonin valikoimaan kuuluu useita vakiomallisia polykarbonaattiriviliitinkoteloita, joilla jokaisella on oma lisävarustevalikoina ja eri mitat. Tämän ansiosta asiakkaat voivat valita kotelon, joka sopii juuri heidän käyttösovellukseensa. Saatavana yksittäiskappaleina Eldon voi toimittaa myös yksittäiskappaleita kaikista polykarbonaattiriviliitinkoteloista, jopa kaikkein pienimmistä. Asiakkaat voivat tilata juuri tarvittavan määrän riviliitinkoteloita heidän käyttösovellukseensa. Korkea suojaus Polykarbonaattiriviliitinkoteloiden kotelointiluokka on IP 66/67. Itsenäisten laboratorioiden myöntämät sertifikaatit osoittavat koteloiden täyttävän standardien vaatimukset. Kiinnitys tapahtuu kotelon suojatun alueen ulkopuolelta Kiinnitys tapahtuu kotelon suojatun alueen ulkopuolella sijaitsevien erillisten putkimaisten valuosien avulla. Tämän ansiosta vältytään lisäkiinnitystyöltä kotelon sisäpuolella, eikä suojausluokan mahdollista alentumista tarvitse pelätä. Käy sivustossamme 463

51 Enclosure, DPCP, Riviliitinkotelo, polykarbonaatti,, Riviliitinkotelo, polykarbonaatti, DPCP floor standing, mild steel, combinable, single door, Enclosure, floor standing, mild steel, combinable, single door Polykarbonaattivalikoima Riviliitinkotelo, polykarbonaatti DPCP IP 66,67 IK 08 Polykarbonaattikotelo halogeeniton on sopiva ulkokäyttöön. Erittäin hyvä UV-säteilyn kestävyys. Itsestään sammuva. Polykarbonaatti. Tiiviste: Polyuretaanitiiviste integroituna kotelon kanteen. Lämpötilojen kestävyys: -40 C C. Syttyvyys: UL746C 5V. Kotelointiluokka: 66, 67 IK 08 (-25ºC...+35ºC). Pintakäsittely: RAL Hyväksynnät: CE, GOST. culus_ul Listed ota yhteyttä myyntiin. Toimitus: Varsinainen kotelo, normaali kansi, kannen ruuvit ruostumatonta terästä, asennusruuvit ja polyamidiset peitetulpat. 464 Yleistuotekuvasto

52 Mittataulukko DPCP 03 IP 66,67 IK 08 Kotelon mitat K L S Sisäsyvyys (mm) Osa nro DPCP050504GE DPCP050704GE DPCP080806GE DPCP080809GE DPCP081206GE DPCP081209GE DPCP081606GE DPCP081609GE DPCP121206GE DPCP121209GE DPCP121609GE DPCP122009GE DPCP152008GE DPCP162409GE DPCP162412GE DPCP233009GE DPCP233011GE Kysyttäessä: kotelo läpinäkyvällä kannella, valmistusmateriaali polykarbonaatti. Tuotenumero on DPCPxxxxxxTE 3 Mittakuvat DPCP Front Edestä view Sectional Sivuleikkaus side view Inside box view A LW W-12 L W-25 L H K 3 A Top Päältä view D S H-30 K H-12 K H/2 K 6 LEIKKAUS SECTION A-A Käy sivustossamme 465

53 Lisävarusteiden valintakaavio DPCP Kotelon Asennus Kiinnitys Suojus K L (mm.) S Asennuslevy DIN-kisko Seinäasennuskiinnikkeet Saranat DPCP050504GE DFL1E DSHI1E DPCP050704GE DFL1E DSHI1E DPCP080806GE DMP0808E DR350584E DFL1E DSHI1E DPCP080809GE DMP0808E DR350584E DFL1E DSHI1E DPCP081206GE DMP0812E DR350964E DFL1E DSHI1E DPCP081209GE DMP0812E DR350964E DFL1E DSHI1E DPCP081606GE DMP0816E DR351364E DFL1E DSHI1E DPCP081609GE DMP0816E DR351364E DFL1E DSHI1E DPCP121206GE DMP1212E DR350964E DFL1E DSHI1E DPCP121209GE DMP1212E DR350964E DFL1E DSHI1E DPCP121609GE DMP1216E DR351364E DFL1E DSHI1E DPCP122009GE DMP1220E DR351764E DFL1E DSHI1E DPCP152008GE DMP1520E DR351604E DFL1E DSHI1E DPCP162409GE DMP1624E DR352154E DFL1E DSHI1E DPCP162412GE DMP1624E DR352154E DFL1E DSHI1E DPCP233009GE DMP2330E DR352754E DFL1E DSHI1E DPCP233011GE DMP2330E DR352754E DFL1E DSHI1E 466 Yleistuotekuvasto

54 DMP, Asennuslevy, galvanoitu teräs, riviliitinkotelo DABP/DPCP, DR, DIN-kisko, DFL, Seinäkiinnikkeet, DABP/DPCP-riviliitinkotelot,, Asennuslevy, galvanoitu teräs, riviliitinkotelo DABP/DPCP, DMP, DIN-kisko, DR, Seinäkiinnikkeet, DABP/DPCP-riviliitinkotelot, DFL Polykarbonaattivalikoima Lisävarusteet 03 Asennuslevy, DMP Kotelolle Teräksinen asennuslevy DABP/DPCP koteloihin. 1,5 mm galvanoitu teräs. 1 kpl. Asennuslevyn mitat K L k l Osa nro DMP0808E DMP0812E DMP0816E DMP1212E DMP1216E DMP1220E DMP1520E DMP1624E DMP2330E 3 DIN-kisko, DR DIN-kisko 35 mm DABP/DPCP koteloihin. Galvanoitu teräs. 1 kpl. Kotelolle L Osa nro. 82 DR350584E 120/122 DR350964E 160 DR351364E 200 * DR351604E 200 ** DR351764E 250 DR352154E 300 DR352754E ** DABP152008GE ja DPCP152008GE ** DABP122009GE ja DPCP122009GE Seinäkiinnikkeet, DFL Asennuskiinnikkeet seinäasennukseen. Polykarbonaatti. Pintakäsittely: RAL kiinnikettä asennustarvikkeineen. Osa nro. DFL1E Käy sivustossamme 467

55 DSHI, Saranat, DABP/DPCP-riviliitinkoteloille,, Saranat, DABP/DPCP-riviliitinkoteloille, DSHI Polykarbonaattivalikoima Lisävarusteet Saranat, DSHI Tällä varustesarjalla kansi voidaan saranoida. Tarvitsee työstämistä. Polykarbonaatti. Pintakäsittely: RAL saranan sarja asennustarvikkeineen. Osa nro. DSHI1E 468 Yleistuotekuvasto

56 03 3 Käy sivustossamme 469

57 Enclosure, OPCP, Riviliitinkotelo, polykarbonaatti,, Riviliitinkotelo, polykarbonaatti, OPCP floor standing, mild steel, combinable, single door, Enclosure, floor standing, mild steel, combinable, single door Polykarbonaattivalikoima Iso polykarbonaatti riviliitinkotelo OPCP IP 66, 67 IK 08 Polykarbonaattikotelo, halogeeniton soveltuu ulkokäyttöön. Korkea UV-säteilyn kestävyys. Polykarbonaatti. Tiiviste: Polyuretaanitiiviste integroituna kotelon kanteen. Lämpötilojen kestävyys: -40 C C. Syttyvyys: UL746C 5V. Kotelointiluokka: IP 66, 67 IK 08 (-25 C C). Pintakäsittely: RAL Hyväksynnät: CE, GOST. culus_ul Listed ota yhteyttä myyntiin. Toimitus: Polyamidiset runko-osa, kansi ja kansiruuvit sekä kiinnitysruuvit. 470 Yleistuotekuvasto

58 Mittataulukko OPCP 03 IP 66, 67 IK 08 Harmaalla kannella Kotelon mitat K L S Sisäsyvyys (mm) Osa nro OPCP202013GE OPCP203013GE OPCP204013GE OPCP303013GE OPCP304013GE OPCP306013GE OPCP406013GE Läpinäkyvällä kannella Kotelon mitat K L S Sisäsyvyys (mm) Osa nro OPCP202013TE OPCP203013TE OPCP204013TE OPCP303013TE OPCP304013TE OPCP306013TE OPCP406013TE 3 Mittakuvat OPCP Front Edestä view Sectional Sivuleikkaus side view Inside box view A W L D S W-20 L W-50 L K H A H-50 K H-20 K 9 D-17 S D-8 S 3.5 Top Päältä view LEIKKAUS SECTION A-A Käy sivustossamme 471

59 Lisävarusteiden valintakaavio OPCP Kotelon Asennus Kiinnitys K L (mm.) S Asennuslevy Asennuslevyn syvyyssäätösarja DIN-kisko Seinäasennuskiinnikkeet OPCP202013GE OMP2020E OELA1.04E DR351505E OFL1E OPCP203013GE OMP2030E OELA1.04E DR351505E/DR352505E OFL1E OPCP204013GE OMP2040E OELA1.04E DR351505E/DR353505E OFL1E OPCP303013GE OMP3030E OELA1.04E DR352505E OFL1E OPCP304013GE OMP3040E OELA1.04E DR352505E/DR353505E OFL1E OPCP306013GE OMP3060E OELA1.04E DR352505E OFL1E OPCP406013GE OMP4060E OELA1.04E DR353505E OFL1E OPCP202013TE OMP2020E OELA1.04E DR351505E OFL1E OPCP203013TE OMP2030E OELA1.04E DR351505E/DR352505E OFL1E OPCP204013TE OMP2040E OELA1.04E DR351505E/DR353505E OFL1E OPCP303013TE OMP3030E OELA1.04E DR352505E OFL1E OPCP304013TE OMP3040E OELA1.04E DR352505E/DR353505E OFL1E OPCP306013TE OMP3060E OELA1.04E DR352505E OFL1E OPCP406013TE OMP4060E OELA1.04E DR353505E OFL1E Kotelon Suojus Rivitys K L (mm.) S Saranat Peitetulpat Siipiruuvi Laajennuskehys OPCP202013GE OHI1E OCP1E OLW55E OPCP202006EE OPCP203013GE OHI1E OCP1E OLW55E OPCP203006EE OPCP204013GE OHI1E OCP1E OLW55E OPCP204006EE OPCP303013GE OHI1E OCP1E OLW55E OPCP303006EE OPCP304013GE OHI1E OCP1E OLW55E OPCP304006EE OPCP306013GE OHI1E OCP1E OLW55E OPCP306006EE OPCP406013GE OHI1E OCP1E OLW55E OPCP406006EE OPCP202013TE OHI1E OCP1E OLW55E OPCP202006EE OPCP203013TE OHI1E OCP1E OLW55E OPCP203006EE OPCP204013TE OHI1E OCP1E OLW55E OPCP204006EE OPCP303013TE OHI1E OCP1E OLW55E OPCP303006EE OPCP304013TE OHI1E OCP1E OLW55E OPCP304006EE OPCP306013TE OHI1E OCP1E OLW55E OPCP306006EE OPCP406013TE OHI1E OCP1E OLW55E OPCP406006EE 472 Yleistuotekuvasto

60 OMP, Asennuslevy, galvanoitu teräs, riviliitinkotelo OABP/OPCP, OEL, Asennuslevy, kiinnikkeet, syvyyssäätö, riviliitinkotelo OABP/OPCP, DR3, DIN-kisko,, Asennuslevy, galvanoitu teräs, riviliitinkotelo OABP/OPCP, OMP, Asennuslevy, kiinnikkeet, syvyyssäätö, riviliitinkotelo OABP/OPCP, OEL, DIN-kisko, DR3 Polykarbonaattivalikoima Lisävarusteet 03 Asennuslevy, OMP Teräksinen asennuslevy OABP/OPCP koteloihin. 1,5 mm galvanoitu teräs. 1 kpl. Kotelolle Asennuslevyn mitat K L k l Osa nro OMP2020E OMP2030E OMP2040E OMP3030E OMP3040E OMP3060E OMP4060E 3 Asennuslevyn syvyyssäätösarja, OEL Mahdollistaa asennuslevyn sijoittamisen mihin tahansa syvyyteen. Sisältää M5-pultit. OEL1E: 1 kpl, OELA1.04E: 4 kpl. Osa nro. OELA1.04E OEL1E DIN-kisko, DR3 DIN-kisko 35 mm OABP/OPCP koteloihin. Galvanoitu teräs. 1 kpl. Kotelolle K/L Osa nro. 200 DR351505E 300 DR352505E 400 DR353505E Käy sivustossamme 473

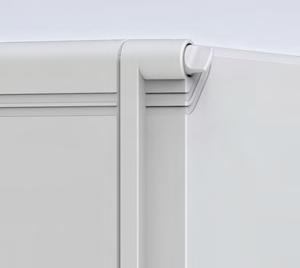

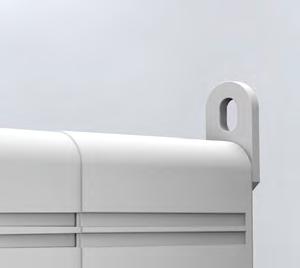

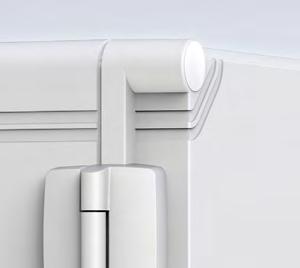

61 OFL, Seinäkiinnikkeet, OABP/OPCP-riviliitinkotelot, OHI, Saranat, OABP/OPCP-riviliitinkoteloille, OCP, Peitetulpat, riviliitinkotelot OABP/OPCP, OLW, Ruuvit, siipi, OABP/OPCP-riviliitinkoteloille,, Seinäkiinnikkeet, OABP/OPCP-riviliitinkotelot, OFL, Saranat, OABP/OPCP-riviliitinkoteloille, OHI, Peitetulpat, riviliitinkotelot OABP/OPCP, OCP, Ruuvit, siipi, OABP/OPCP-riviliitinkoteloille, OLW Polykarbonaattivalikoima Lisävarusteet Seinäkiinnikkeet, OFL Asennuskiinnikkeet seinäasennukseen. Voidaan asentaa kolmeen eri suuntaan ja kantavat noin 600N kuorman. Polyamidi. Pintakäsittely: RAL kiinnikettä asennustarvikkeineen. Osa nro. OFL1E Saranat, OHI Tällä lisävarusteella kansi voidaan saranoida. Tarvitsee työstämistä. Polykarbonaatti Pintakäsittely: RAL saranan sarja asennustarvikkeineen. Osa nro. OHI1E Peitetulpat, OCP Käytetään saranoiduissa koteloissa, vakiot käyttämättömät kansiruuvit on korvattu peitetulpilla. Polyetyleeni 12 kpl. Osa nro. OCP1E Siipiruuvi, OLW Siipiruuveilla voidaan korvata riviliitinkotelon kansiruuvit ja näin helpottaa koteloon pääsyä. Jos kansi on saranoitu vain kansi kansiruuvia korvataan siipiruuveilla. 24 kpl Osa nro. OLW55E 474 Yleistuotekuvasto

62 OPCP-EE, Riviliitinkotelo, korotuskehys, polykarbonaatti,, Riviliitinkotelo, korotuskehys, polykarbonaatti, OPCP-EE 03 Polykarbonaattinen rungon koroke, OPCP-EE Lisäsyvyysrunko, käytetään kun tarvitaan normaalia vakiosyvyyttä suurempaa syvyyttä. Voidaan käyttää yhdessä OPCP-sarjan ja OABPsarjan kanssa. Polykarbonaatti 1 kpl Kotelolle K L S Osa nro OPCP202006EE OPCP203006EE OPCP204006EE OPCP303006EE OPCP304006EE OPCP306006EE OPCP406006EE 3 Käy sivustossamme 475
