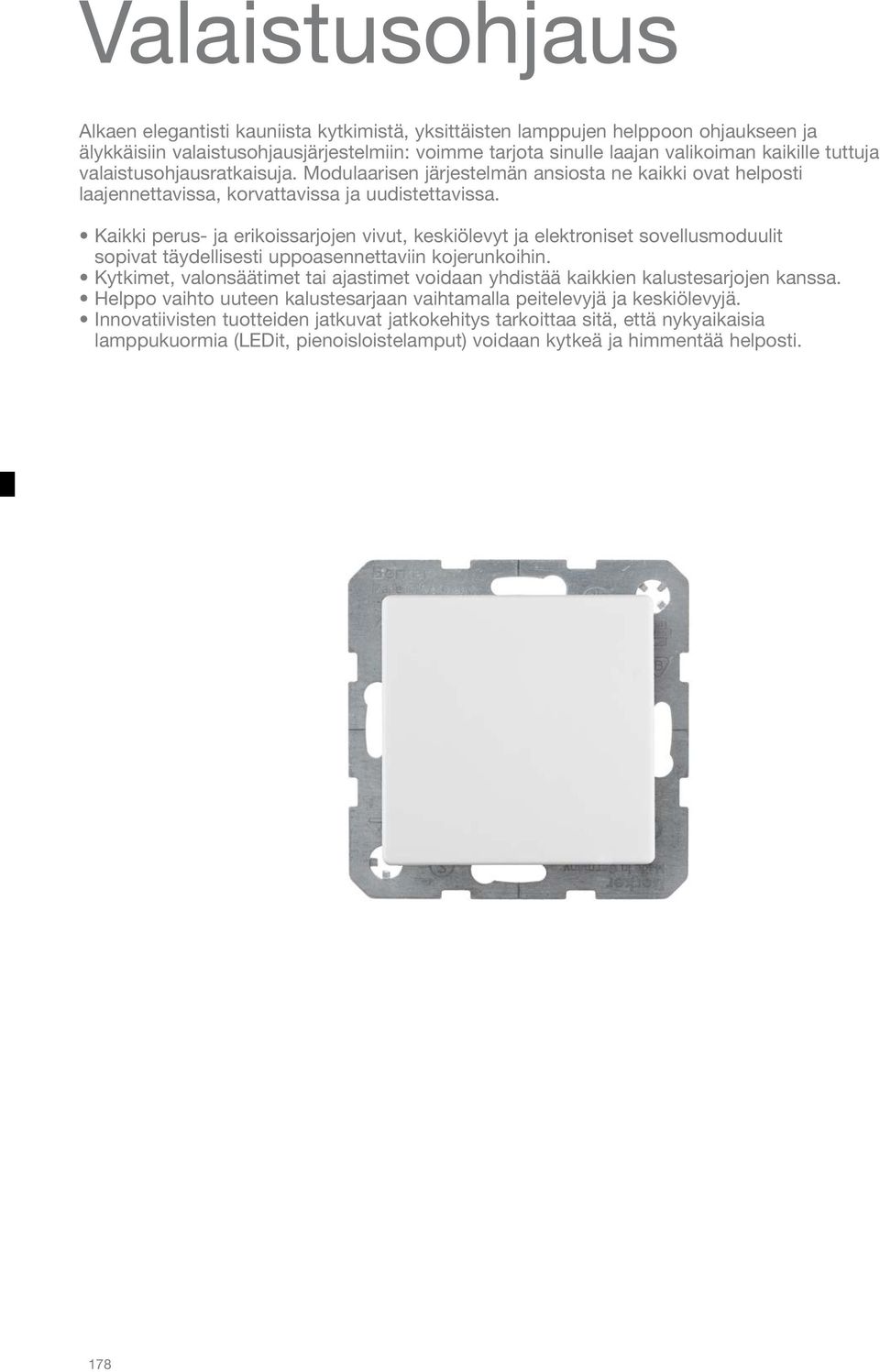

1 Alkaen elegantisti kauniista kytkimistä, yksittäisten lamppujen helppoon ohjaukseen ja älykkäisiin valaistusohjausjärjestelmiin: voimme tarjota sinulle laajan valikoiman kaikille tuttuja valaistusohjausratkaisuja. Modulaarisen järjestelmän ansiosta ne kaikki ovat helposti laajennettavissa, korvattavissa ja uudistettavissa. Kaikki perus- ja erikoissarjojen vivut, keskiölevyt ja elektroniset sovellusmoduulit sopivat täydellisesti uppoasennettaviin kojerunkoihin. Kytkimet, valonsäätimet tai ajastimet voidaan yhdistää kaikkien kalustesarjojen kanssa. Helppo vaihto uuteen kalustesarjaan vaihtamalla peitelevyjä ja keskiölevyjä. Innovatiivisten tuotteiden jatkuvat jatkokehitys tarkoittaa sitä, että nykyaikaisia lamppukuormia (LEDit, pienoisloistelamput) voidaan kytkeä ja himmentää helposti. 178

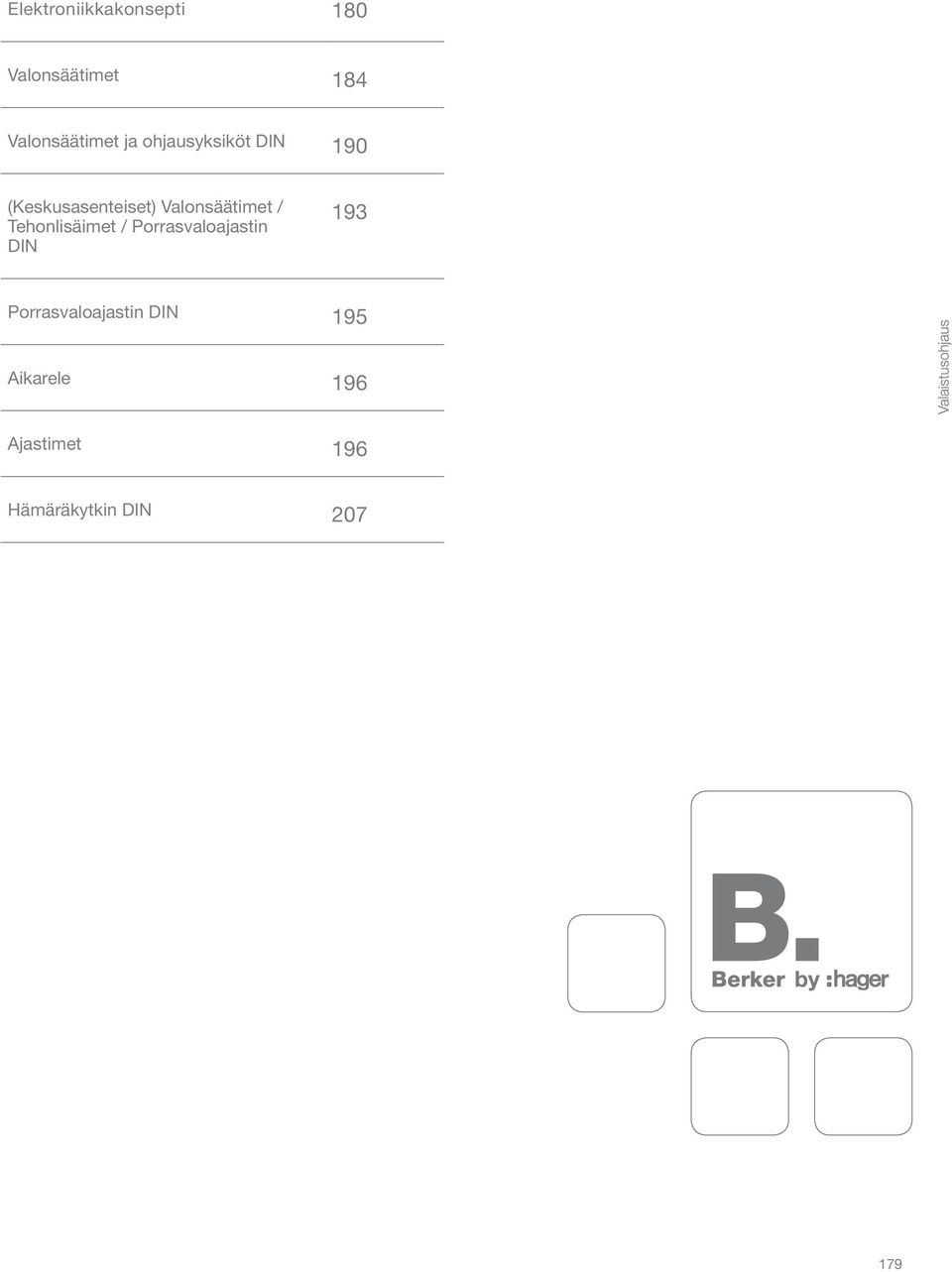

2 Elektroniikkakonsepti 180 Valonsäätimet 184 Valonsäätimet ja ohjausyksiköt DIN 190 (Keskusasenteiset) Valonsäätimet / Tehonlisäimet / Porrasvaloajastin DIN 193 Porrasvaloajastin DIN 195 Aikarele 196 Ajastimet 196 Hämäräkytkin DIN

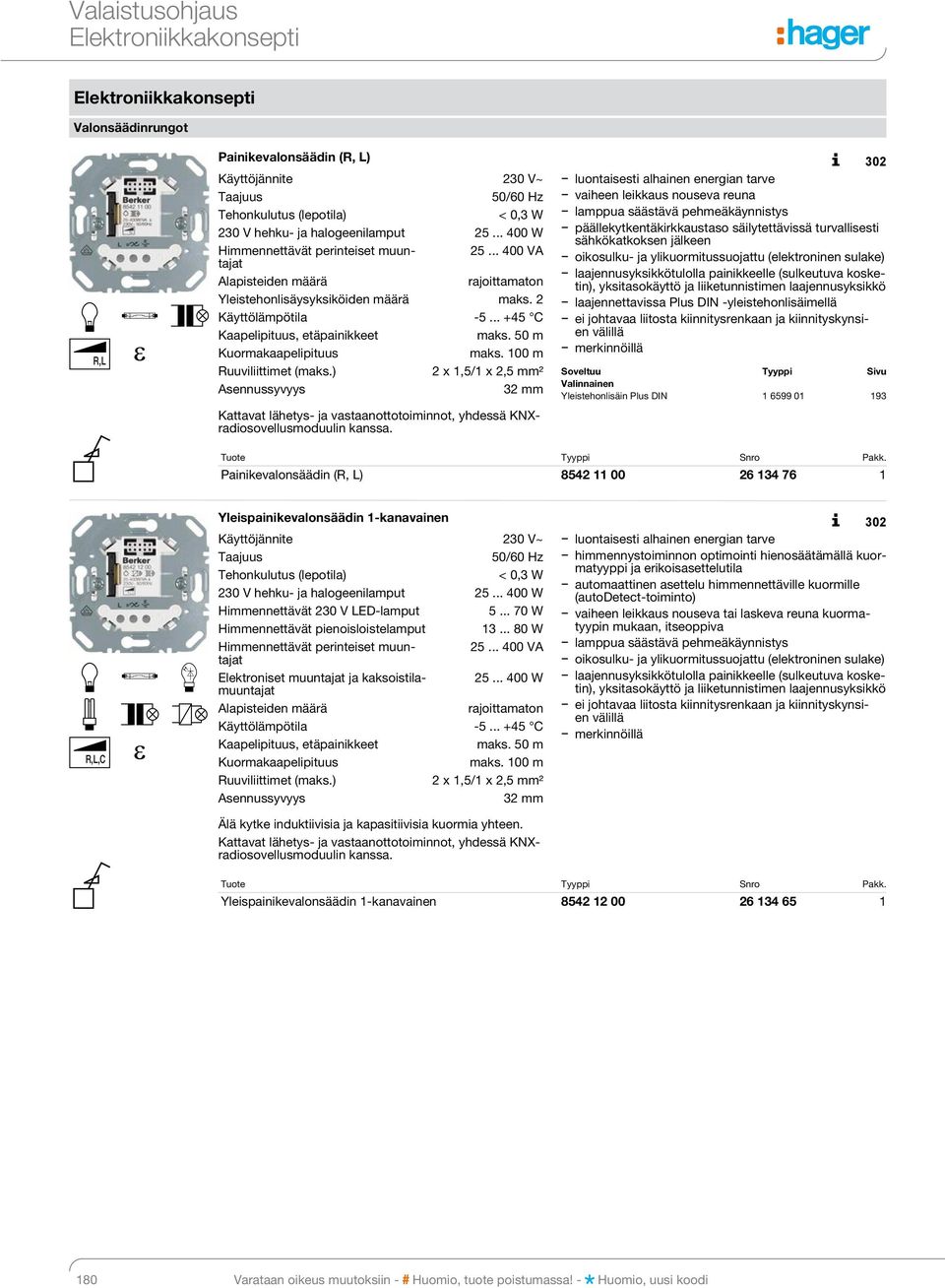

3 Elektroniikkakonsepti Elektroniikkakonsepti Valonsäädinrungot R,L Painikevalonsäädin (R, L) 302 Käyttöjännite 230 V~ luontaisesti alhainen energian tarve vaiheen leikkaus nouseva reuna Tehonkulutus (lepotila) < 0,3 W lamppua säästävä pehmeäkäynnistys 230 V hehku- ja halogeenilamput W päällekytkentäkirkkaustaso säilytettävissä turvallisesti säh kö kat kok sen jälkeen Himmennettävät perinteiset muunta jat VA oikosulku- ja ylikuormitussuojattu (elektroninen sulake) laajennusyksikkötulolla painikkeelle (sulkeutuva kos ketin), yksitasokäyttö ja liiketunnistimen laajennusyksikkö Alapisteiden määrä rajoittamaton Yleistehonlisäysyksiköiden määrä maks. 2 laajennettavissa Plus DIN -yleistehonlisäimellä Käyttölämpötila C ei johtavaa liitosta kiinnitysrenkaan ja kiinnityskynsien Kaapelipituus, etäpainikkeet maks. 50 m välil lä Kuormakaapelipituus maks. 100 m Ruuviliittimet (maks.) 2 x 1,5/1 x 2,5 mm² Valinnainen Asennussyvyys 32 mm Yleistehonlisäin Plus DIN Kattavat lähetys- ja vastaanottotoiminnot, yhdessä KNXradio so vel lus mo duu lin kanssa. Painikevalonsäädin (R, L) R,L,C Yleispainikevalonsäädin 1-kanavainen 302 Käyttöjännite 230 V~ Tehonkulutus (lepotila) < 0,3 W 230 V hehku- ja halogeenilamput W Himmennettävät 230 V LED-lamput W Himmennettävät pienoisloistelamput W Himmennettävät perinteiset muunta VA jat Elektroniset muuntajat ja kak sois ti lamuun W ta jat Alapisteiden määrä rajoittamaton Käyttölämpötila C Kaapelipituus, etäpainikkeet maks. 50 m Kuormakaapelipituus maks. 100 m Ruuviliittimet (maks.) 2 x 1,5/1 x 2,5 mm² Asennussyvyys 32 mm luontaisesti alhainen energian tarve himmennystoiminnon optimointi hienosäätämällä kuorma tyyp pi ja erikoisasettelutila automaattinen asettelu himmennettäville kuormille (auto De tect-toiminto) vaiheen leikkaus nouseva tai laskeva reuna kuor matyy pin mukaan, itseoppiva lamppua säästävä pehmeäkäynnistys oikosulku- ja ylikuormitussuojattu (elektroninen sulake) laajennusyksikkötulolla painikkeelle (sulkeutuva kos ketin), yksitasokäyttö ja liiketunnistimen laajennusyksikkö ei johtavaa liitosta kiinnitysrenkaan ja kiinnityskynsien välil lä Älä kytke induktiivisia ja kapasitiivisia kuormia yhteen. Kattavat lähetys- ja vastaanottotoiminnot, yhdessä KNXradio so vel lus mo duu lin kanssa. Yleispainikevalonsäädin 1-kanavainen Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi

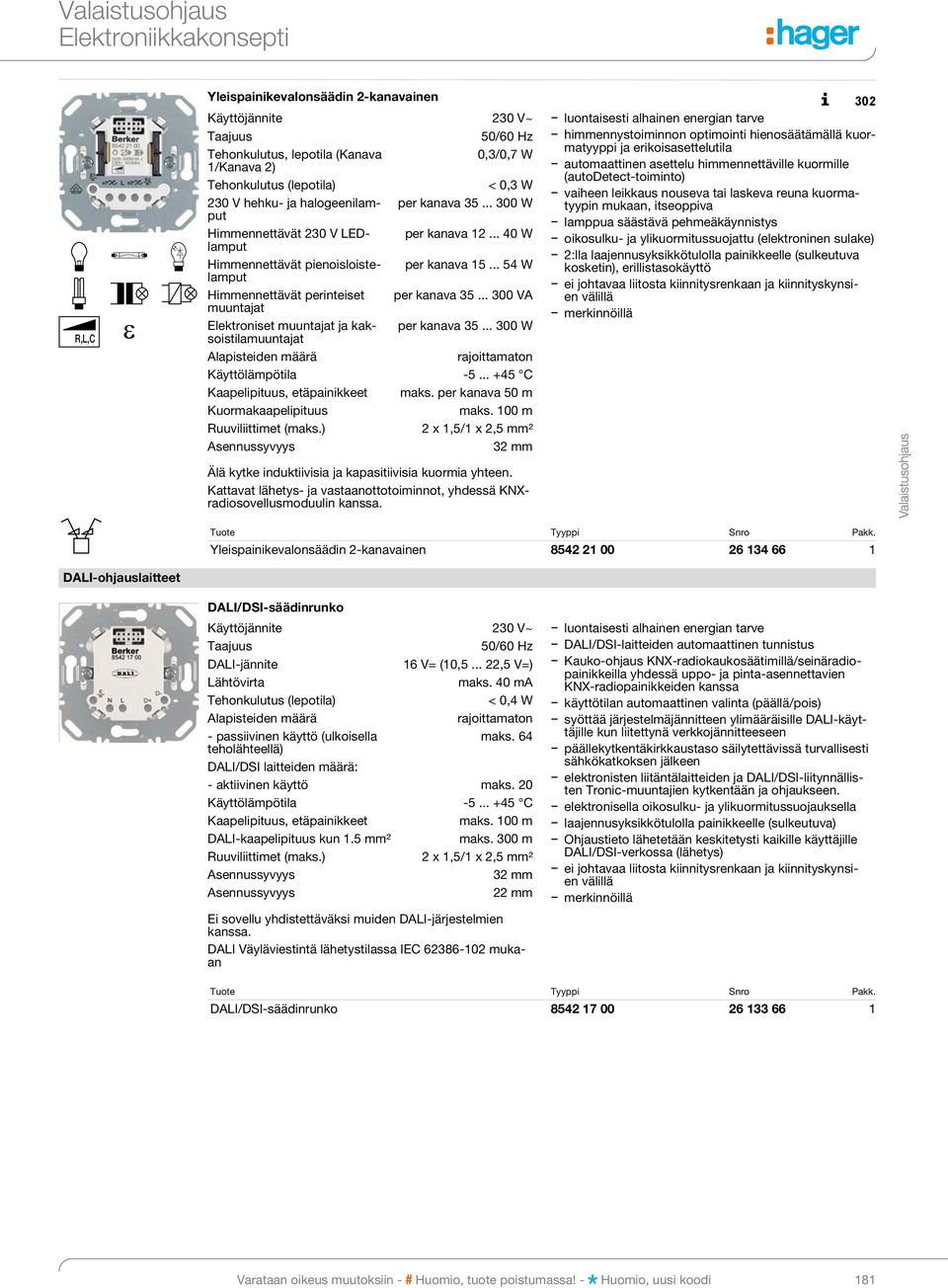

4 Elektroniikkakonsepti R,L,C Yleispainikevalonsäädin 2-kanavainen 302 Käyttöjännite 230 V~ luontaisesti alhainen energian tarve himmennystoiminnon optimointi hienosäätämällä kuorma tyyp pi ja erikoisasettelutila Tehonkulutus, lepotila (Kanava 0,3/0,7 W 1/Kana va 2) automaattinen asettelu himmennettäville kuormille (auto De tect-toiminto) Tehonkulutus (lepotila) < 0,3 W vaiheen leikkaus nouseva tai laskeva reuna kuor matyy pin mukaan, itseoppiva 230 V hehku- ja halo gee ni lamput per kanava W lamppua säästävä pehmeäkäynnistys Himmennettävät 230 V LEDlam put per kanava W oikosulku- ja ylikuormitussuojattu (elektroninen sulake) 2:lla laajennusyksikkötulolla painikkeelle (sulkeutuva Himmennettävät pie nois lois telam put per kanava W kos ke tin), erillistasokäyttö ei johtavaa liitosta kiinnitysrenkaan ja kiinnityskynsien välil lä Himmennettävät perinteiset per kanava VA muun ta jat Elektroniset muuntajat ja kaksois per kanava W ti la muun ta jat Alapisteiden määrä rajoittamaton Käyttölämpötila C Kaapelipituus, etäpainikkeet maks. per kanava 50 m Kuormakaapelipituus maks. 100 m Ruuviliittimet (maks.) 2 x 1,5/1 x 2,5 mm² Asennussyvyys 32 mm Älä kytke induktiivisia ja kapasitiivisia kuormia yhteen. Kattavat lähetys- ja vastaanottotoiminnot, yhdessä KNXradio so vel lus mo duu lin kanssa. Yleispainikevalonsäädin 2-kanavainen DALI-ohjauslaitteet DALI/DSI-säädinrunko Käyttöjännite 230 V~ DALI-jännite 16 V= (10, ,5 V=) Lähtövirta maks. 40 ma Tehonkulutus (lepotila) < 0,4 W Alapisteiden määrä rajoittamaton - passiivinen käyttö (ulkoisella maks. 64 teho läh teel lä) DALI/DSI laitteiden määrä: - aktiivinen käyttö maks. 20 Käyttölämpötila C Kaapelipituus, etäpainikkeet maks. 100 m DALI-kaapelipituus kun 1.5 mm² maks. 300 m Ruuviliittimet (maks.) 2 x 1,5/1 x 2,5 mm² Asennussyvyys 32 mm Asennussyvyys 22 mm Ei sovellu yhdistettäväksi muiden DALI-järjestelmien kans sa. DALI Väyläviestintä lähetystilassa IEC mukaan luontaisesti alhainen energian tarve DALI/DSI-laitteiden automaattinen tunnistus Kauko-ohjaus KNX-radio kau ko sää ti mil lä/sei nä ra diopai nik keil la yhdessä uppo- ja pinta-asennettavien KNX-radiopainikkeiden kanssa käyttötilan automaattinen valinta (päällä/pois) syöttää järjestelmäjännitteen ylimääräisille DALI-käyttä jil le kun liitettynä verkkojännitteeseen päällekytkentäkirkkaustaso säilytettävissä turvallisesti säh kö kat kok sen jälkeen elektronisten liitäntälaitteiden ja DALI/DSI-lii tyn näl listen Tronic-muuntajien kytkentään ja ohjaukseen. elektronisella oikosulku- ja ylikuormitussuojauksella laajennusyksikkötulolla painikkeelle (sulkeutuva) Ohjaustieto lähetetään keskitetysti kaikille käyttäjille DALI/DSI-verkossa (lähetys) ei johtavaa liitosta kiinnitysrenkaan ja kiinnityskynsien välil lä DALI/DSI-säädinrunko Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi 181

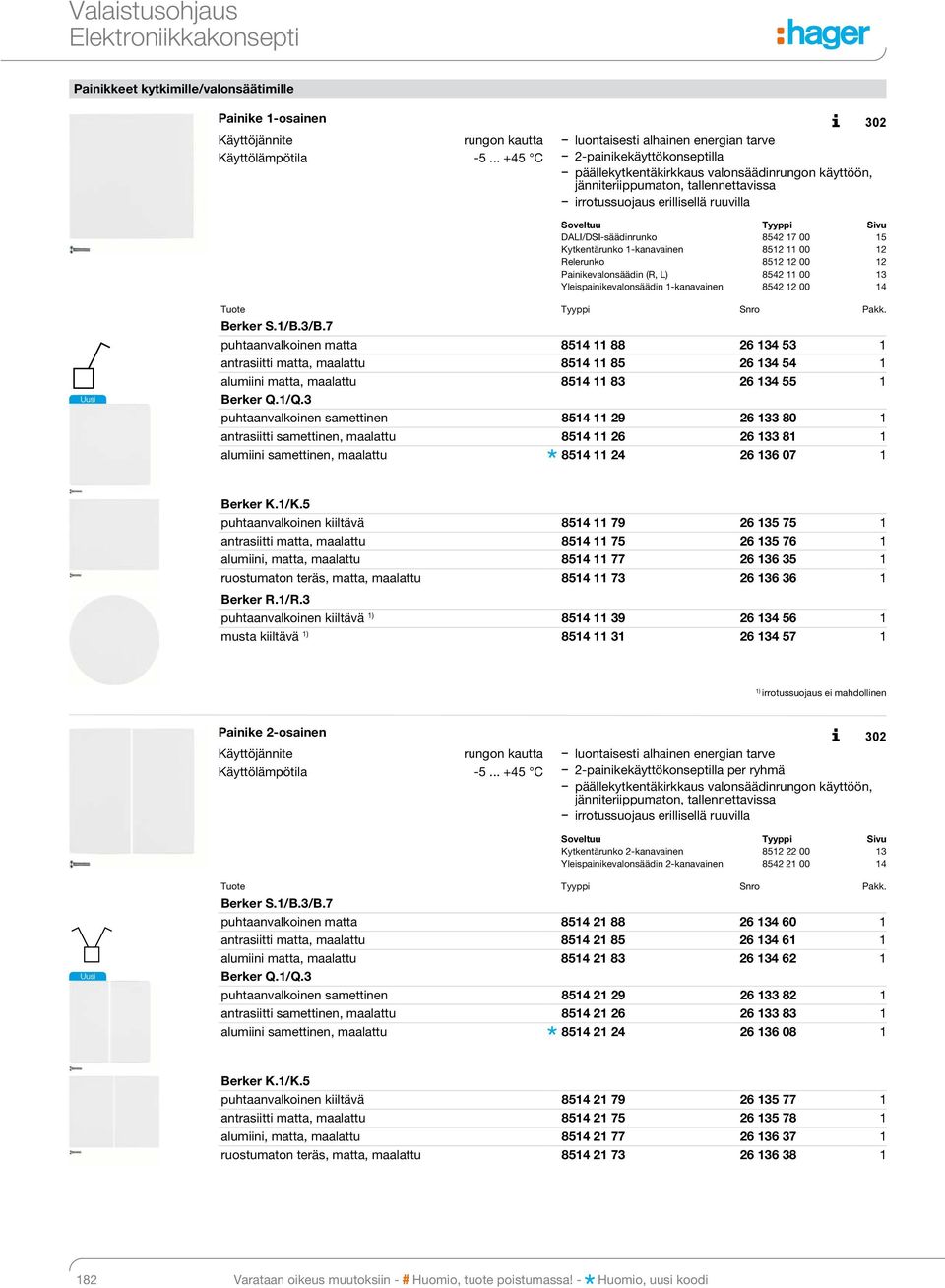

5 Elektroniikkakonsepti Painikkeet kytkimille/valonsäätimille Painike 1-osainen 302 Käyttöjännite rungon kautta luontaisesti alhainen energian tarve Käyttölämpötila C 2-painikekäyttökonseptilla päällekytkentäkirkkaus valonsäädinrungon käyttöön, jän ni te riip pu ma ton, tallennettavissa irrotussuojaus erillisellä ruuvilla DALI/DSI-säädinrunko Kytkentärunko 1-kanavainen Relerunko Painikevalonsäädin (R, L) Yleispainikevalonsäädin 1-kanavainen Berker S.1/B.3/B.7 puhtaanvalkoinen matta antrasiitti matta, maalattu alumiini matta, maalattu Berker Q.1/Q.3 puhtaanvalkoinen samettinen antrasiitti samettinen, maalattu alumiini samettinen, maalattu Berker K.1/K.5 puhtaanvalkoinen kiiltävä antrasiitti matta, maalattu alumiini, matta, maalattu ruostumaton teräs, matta, maalattu Berker R.1/R.3 puhtaanvalkoinen kiiltävä 1) musta kiiltävä 1) ) irrotussuojaus ei mahdollinen Painike 2-osainen 302 Käyttöjännite rungon kautta luontaisesti alhainen energian tarve Käyttölämpötila C 2-painikekäyttökonseptilla per ryhmä päällekytkentäkirkkaus valonsäädinrungon käyttöön, jän ni te riip pu ma ton, tallennettavissa irrotussuojaus erillisellä ruuvilla Kytkentärunko 2-kanavainen Yleispainikevalonsäädin 2-kanavainen Berker S.1/B.3/B.7 puhtaanvalkoinen matta antrasiitti matta, maalattu alumiini matta, maalattu Berker Q.1/Q.3 puhtaanvalkoinen samettinen antrasiitti samettinen, maalattu alumiini samettinen, maalattu Berker K.1/K.5 puhtaanvalkoinen kiiltävä antrasiitti matta, maalattu alumiini, matta, maalattu ruostumaton teräs, matta, maalattu Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi

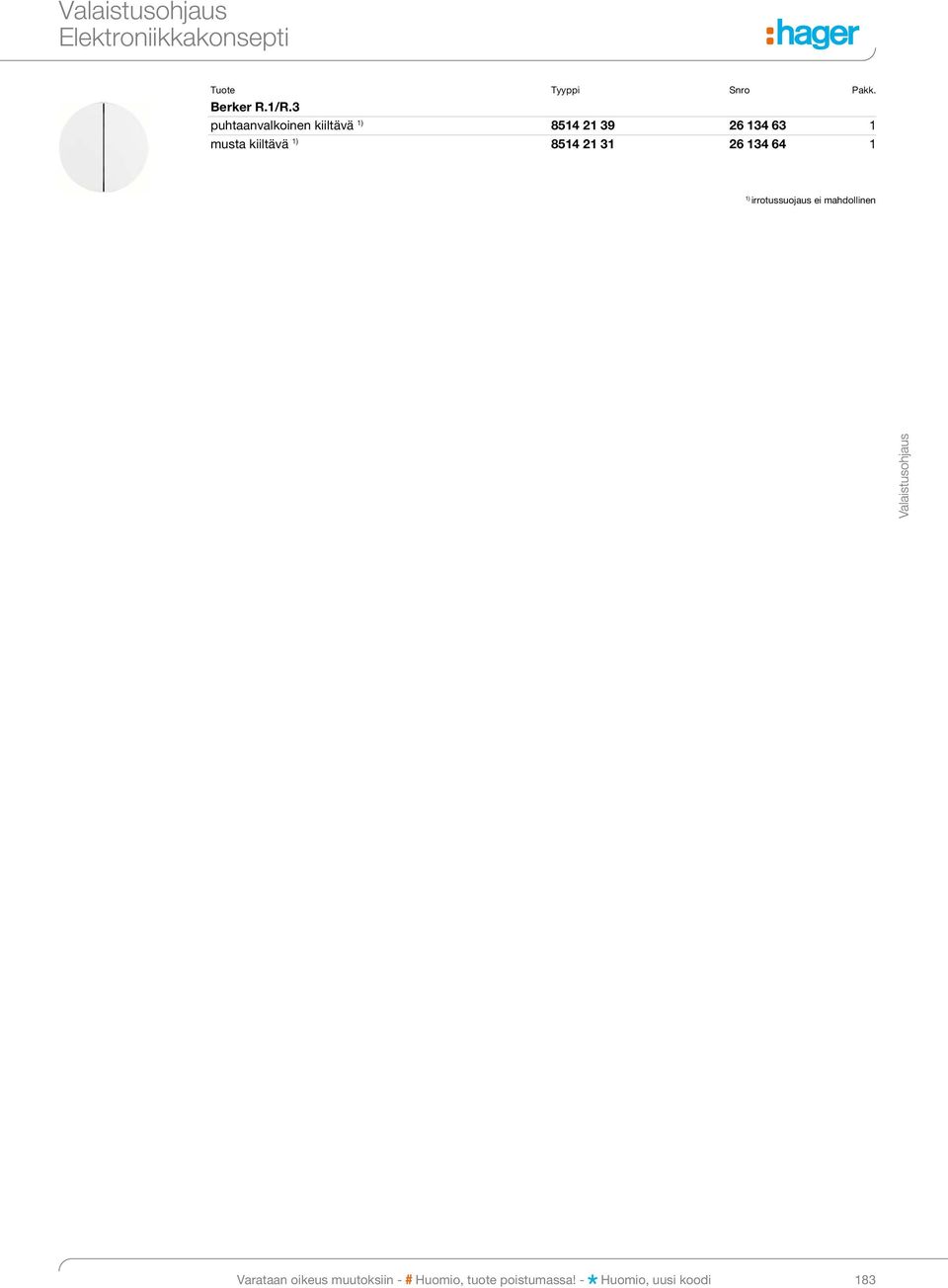

6 Elektroniikkakonsepti Berker R.1/R.3 puhtaanvalkoinen kiiltävä 1) musta kiiltävä 1) ) irrotussuojaus ei mahdollinen Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi 183

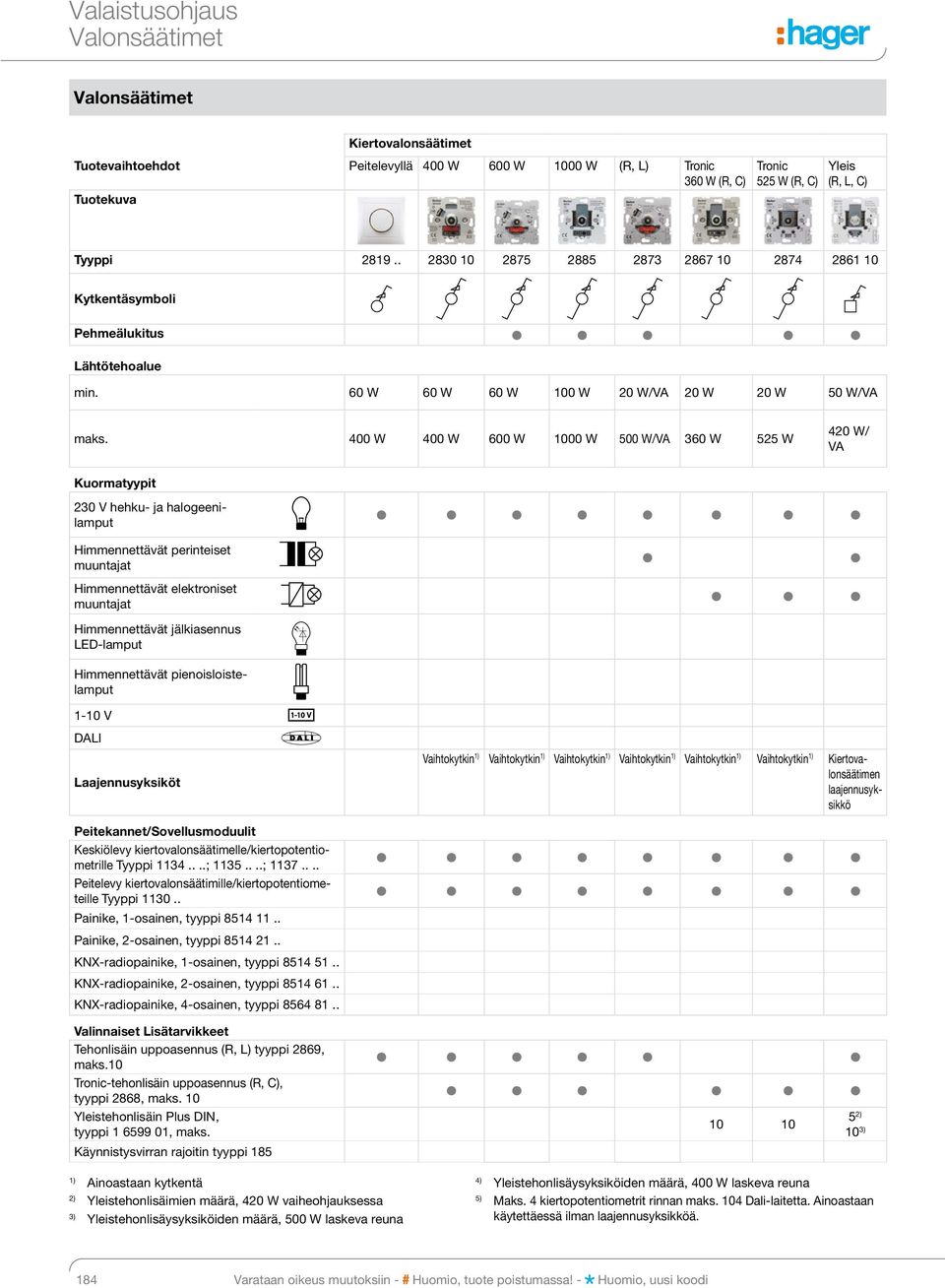

7 Valonsäätimet Valonsäätimet Kiertovalonsäätimet Tuotevaihtoehdot Peitelevyllä 400 W 600 W 1000 W (R, L) Tronic 360 W (R, C) Tuotekuva Tronic 525 W (R, C) Yleis (R, L, C) Tyyppi Kytkentäsymboli Pehmeälukitus Lähtötehoalue min. 60 W 60 W 60 W 100 W 20 W/VA 20 W 20 W 50 W/VA maks. 400 W 400 W 600 W 1000 W 500 W/VA 360 W 525 W 420 W/ VA Kuormatyypit 230 V hehku- ja halogeenilamput Himmennettävät perinteiset muuntajat Himmennettävät elektroniset muuntajat Himmennettävät jälkiasennus LED-lamput Himmennettävät pienoisloistelamput 1-10 V DALI Laajennusyksiköt Vaihtokytkin 1) Vaihtokytkin 1) Vaihtokytkin 1) Vaihtokytkin 1) Vaihtokytkin 1) Vaihtokytkin 1) Kiertovalonsäätimen laajennusyksikkö Peitekannet/Sovellusmoduulit Keskiölevy kiertovalonsäätimelle/kiertopotentiometrille Tyyppi ; ; Peitelevy kiertovalonsäätimille/kiertopotentiometeille Tyyppi Painike, 1-osainen, tyyppi Painike, 2-osainen, tyyppi KNX-radiopainike, 1-osainen, tyyppi KNX-radiopainike, 2-osainen, tyyppi KNX-radiopainike, 4-osainen, tyyppi Valinnaiset Lisätarvikkeet Tehonlisäin uppoasennus (R, L) tyyppi 2869, maks.10 Tronic-tehonlisäin uppoasennus (R, C), tyyppi 2868, maks. 10 Yleistehonlisäin Plus DIN, tyyppi , maks. Käynnistysvirran rajoitin tyyppi ) Ainoastaan kytkentä 4) Yleistehonlisäysyksiköiden määrä, 400 W laskeva reuna 2) Yleistehonlisäimien määrä, 420 W vaiheohjauksessa 5) Maks. 4 kiertopotentiometrit rinnan maks. 104 Dali-laitetta. Ainoastaan 3) Yleistehonlisäysyksiköiden määrä, 500 W laskeva reuna käytettäessä ilman laajennusyksikköä. 5 2) 10 3) 184 Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi

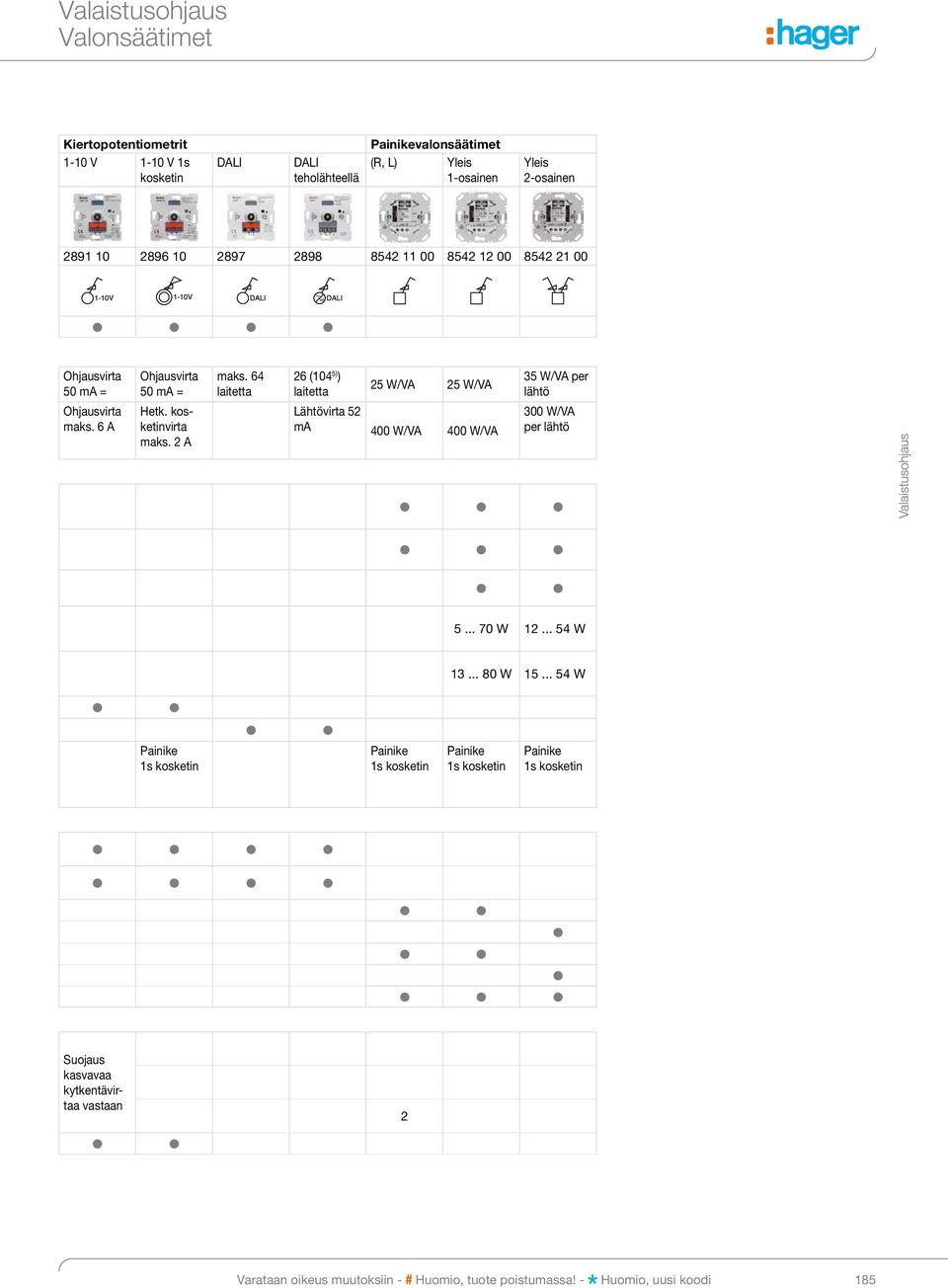

8 Valonsäätimet Kiertopotentiometrit 1-10 V 1-10 V 1s kosketin DALI DALI teholähteellä Painikevalonsäätimet (R, L) Yleis 1-osainen Yleis 2-osainen Ohjausvirta 50 ma = Ohjausvirta maks. 6 A Ohjausvirta 50 ma = Hetk. kosketinvirta maks. 2 A maks. 64 laitetta 26 (104 5) ) laitetta 25 W/VA 25 W/VA Lähtövirta 52 ma 400 W/VA 400 W/VA 35 W/VA per lähtö 300 W/VA per lähtö W W W W Painike 1s kosketin Painike 1s kosketin Painike 1s kosketin Painike 1s kosketin Suojaus kasvavaa kytkentävirtaa vastaan 2 Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi 185

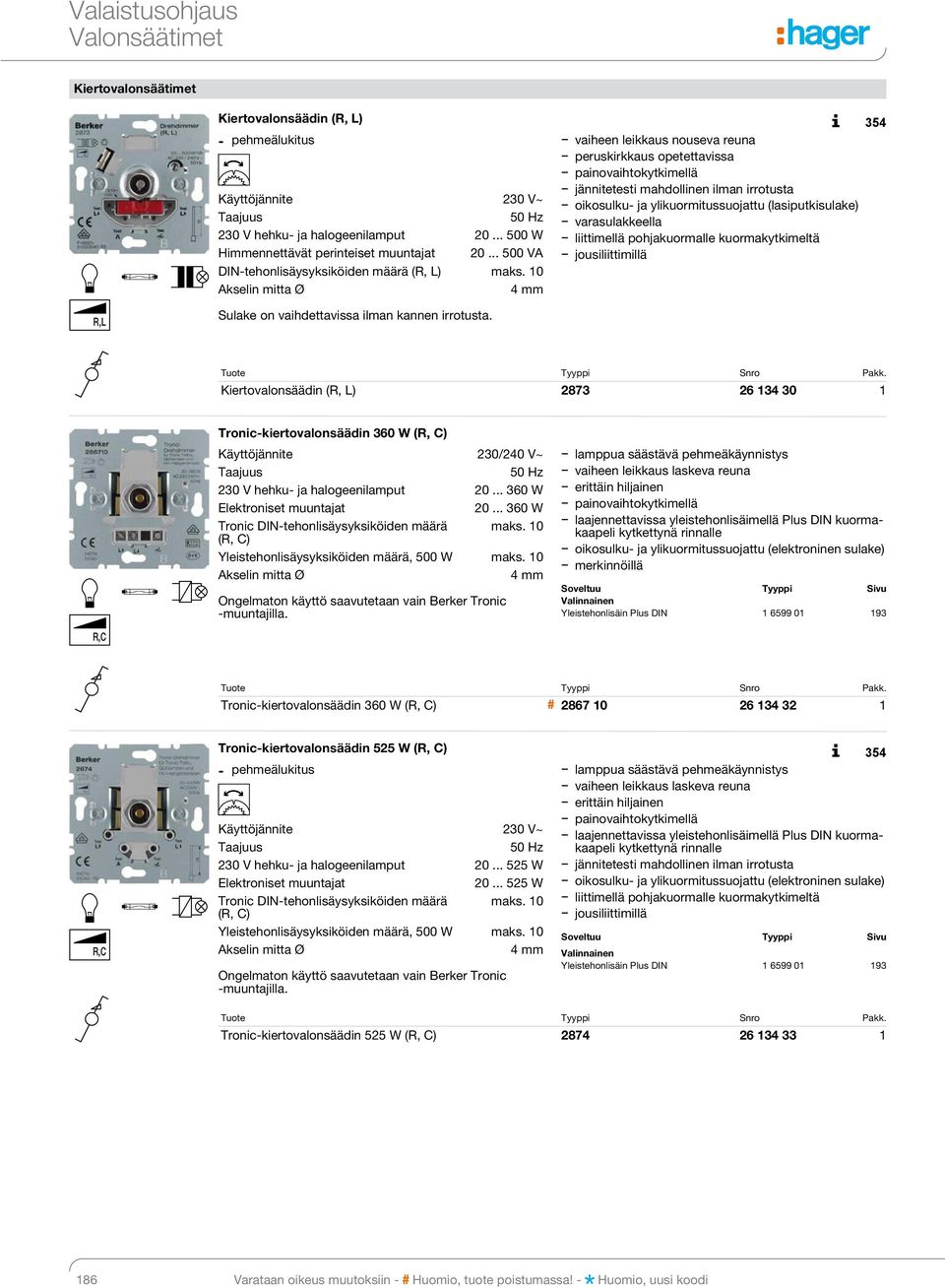

9 Valonsäätimet Kiertovalonsäätimet Kiertovalonsäädin (R, L) pehmeälukitus vaiheen leikkaus nouseva reuna peruskirkkaus opetettavissa painovaihtokytkimellä jännitetesti mahdollinen ilman irrotusta Käyttöjännite 230 V~ oikosulku- ja ylikuormitussuojattu (lasiputkisulake) 50 Hz varasulakkeella 230 V hehku- ja halogeenilamput W liittimellä pohjakuormalle kuormakytkimeltä Himmennettävät perinteiset muuntajat VA jousiliittimillä DIN-tehonlisäysyksiköiden määrä (R, L) maks. 10 Akselin mitta Ø 4 mm R,L Sulake on vaihdettavissa ilman kannen irrotusta. Kiertovalonsäädin (R, L) R,C Tronic-kiertovalonsäädin 360 W (R, C) Käyttöjännite 230/240 V~ 50 Hz 230 V hehku- ja halogeenilamput W Elektroniset muuntajat W Tronic DIN-tehonlisäysyksiköiden määrä maks. 10 (R, C) Yleistehonlisäysyksiköiden määrä, 500 W maks. 10 Akselin mitta Ø 4 mm Ongelmaton käyttö saavutetaan vain Berker Tronic -muun ta jil la. lamppua säästävä pehmeäkäynnistys vaiheen leikkaus laskeva reuna erittäin hiljainen painovaihtokytkimellä laajennettavissa yleistehonlisäimellä Plus DIN kuor makaa pe li kytkettynä rinnalle oikosulku- ja ylikuormitussuojattu (elektroninen sulake) Valinnainen Yleistehonlisäin Plus DIN Tronic-kiertovalonsäädin 360 W (R, C) R,C Tronic-kiertovalonsäädin 525 W (R, C) pehmeälukitus lamppua säästävä pehmeäkäynnistys vaiheen leikkaus laskeva reuna erittäin hiljainen painovaihtokytkimellä laajennettavissa yleistehonlisäimellä Plus DIN kuor makaa pe li kytkettynä rinnalle jännitetesti mahdollinen ilman irrotusta oikosulku- ja ylikuormitussuojattu (elektroninen sulake) liittimellä pohjakuormalle kuormakytkimeltä jousiliittimillä Käyttöjännite 230 V~ 50 Hz 230 V hehku- ja halogeenilamput W Elektroniset muuntajat W Tronic DIN-tehonlisäysyksiköiden määrä maks. 10 (R, C) Yleistehonlisäysyksiköiden määrä, 500 W maks. 10 Akselin mitta Ø 4 mm Ongelmaton käyttö saavutetaan vain Berker Tronic -muun ta jil la. Valinnainen Yleistehonlisäin Plus DIN Tronic-kiertovalonsäädin 525 W (R, C) Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi

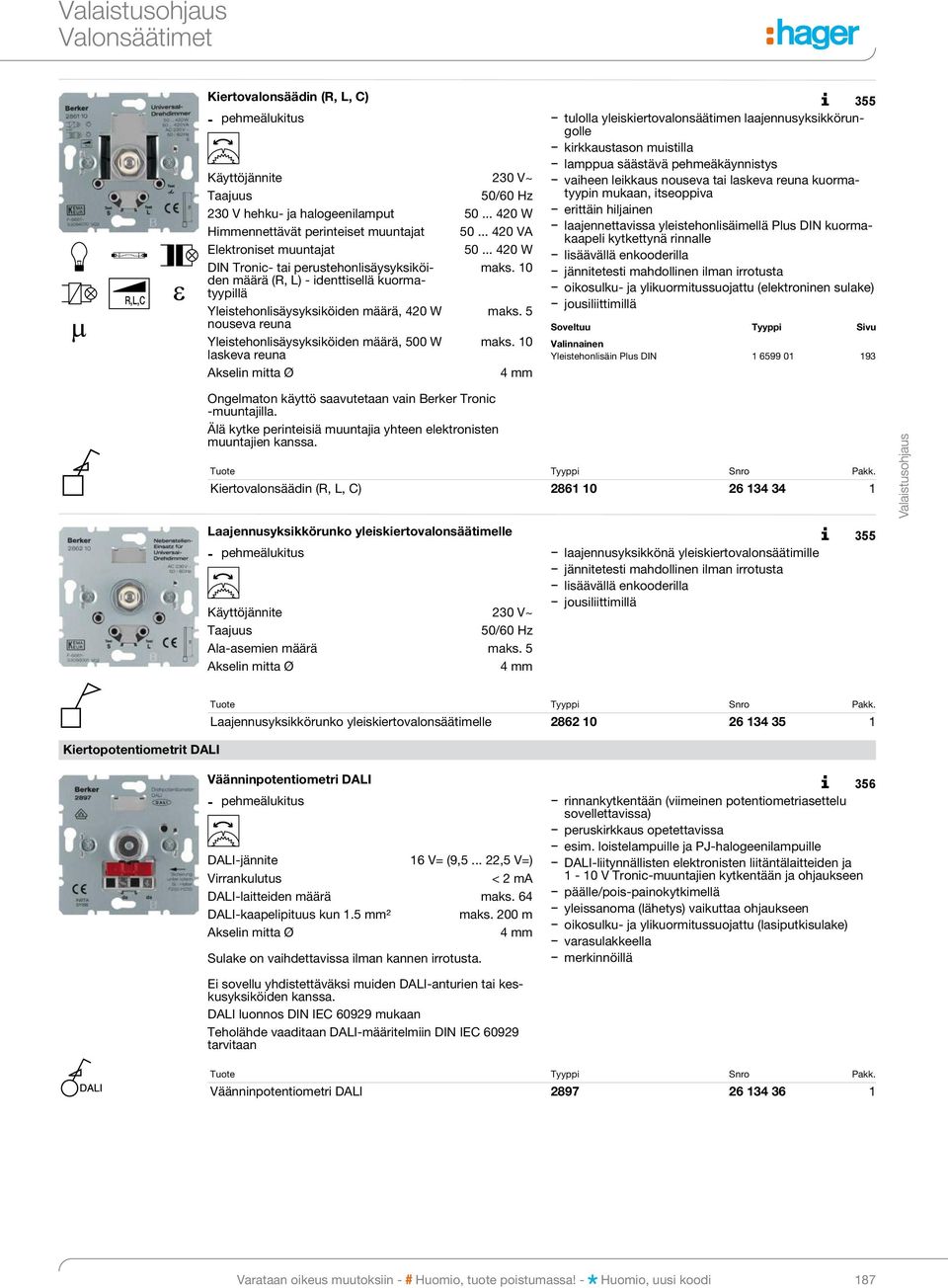

10 Valonsäätimet R,L,C Kiertovalonsäädin (R, L, C) pehmeälukitus tulolla yleiskiertovalonsäätimen laa jen nusyk sik kö rungol le kirkkaustason muistilla lamppua säästävä pehmeäkäynnistys vaiheen leikkaus nouseva tai laskeva reuna kuor matyy pin mukaan, itseoppiva erittäin hiljainen laajennettavissa yleistehonlisäimellä Plus DIN kuor makaa pe li kytkettynä rinnalle lisäävällä enkooderilla jännitetesti mahdollinen ilman irrotusta oikosulku- ja ylikuormitussuojattu (elektroninen sulake) jousiliittimillä Käyttöjännite 230 V~ 230 V hehku- ja halogeenilamput W Himmennettävät perinteiset muuntajat VA Elektroniset muuntajat W DIN Tronic- tai perus te hon li säy syk si köiden maks. 10 määrä (R, L) - identtisellä kuor ma- tyy pil lä Yleistehonlisäysyksiköiden määrä, 420 W maks. 5 nouse va reuna Yleistehonlisäysyksiköiden määrä, 500 W maks. 10 las ke va reuna Akselin mitta Ø 4 mm Valinnainen Yleistehonlisäin Plus DIN Ongelmaton käyttö saavutetaan vain Berker Tronic -muun ta jil la. Älä kytke perinteisiä muuntajia yhteen elektronisten muun ta jien kanssa. Kiertovalonsäädin (R, L, C) Laajennusyksikkörunko yleiskiertovalonsäätimelle pehmeälukitus laajennusyksikkönä yleiskiertovalonsäätimille Käyttöjännite 230 V~ jännitetesti mahdollinen ilman irrotusta lisäävällä enkooderilla jousiliittimillä Ala-asemien määrä maks. 5 Akselin mitta Ø 4 mm Kiertopotentiometrit DALI Laajennusyksikkörunko yleiskiertovalonsäätimelle Väänninpotentiometri DALI pehmeälukitus rinnankytkentään (viimeinen potentiometriasettelu sovel let ta vis sa) peruskirkkaus opetettavissa esim. loistelampuille ja PJ-halogeenilampuille DALI-jännite 16 V= (9, ,5 V=) DALI-liitynnällisten elektronisten liitäntälaitteiden ja Virrankulutus < 2 ma 1-10 V Tronic-muuntajien kytkentään ja ohjaukseen DALI-laitteiden määrä maks. 64 päälle/pois-painokytkimellä DALI-kaapelipituus kun 1.5 mm² maks. 200 m yleissanoma (lähetys) vaikuttaa ohjaukseen oikosulku- ja ylikuormitussuojattu (lasiputkisulake) Akselin mitta Ø 4 mm varasulakkeella Sulake on vaihdettavissa ilman kannen irrotusta. Ei sovellu yhdistettäväksi muiden DALI-anturien tai keskusyk si köi den kanssa. DALI luonnos DIN IEC mukaan Teholähde vaaditaan DALI-määritelmiin DIN IEC tar vi taan Väänninpotentiometri DALI Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi 187

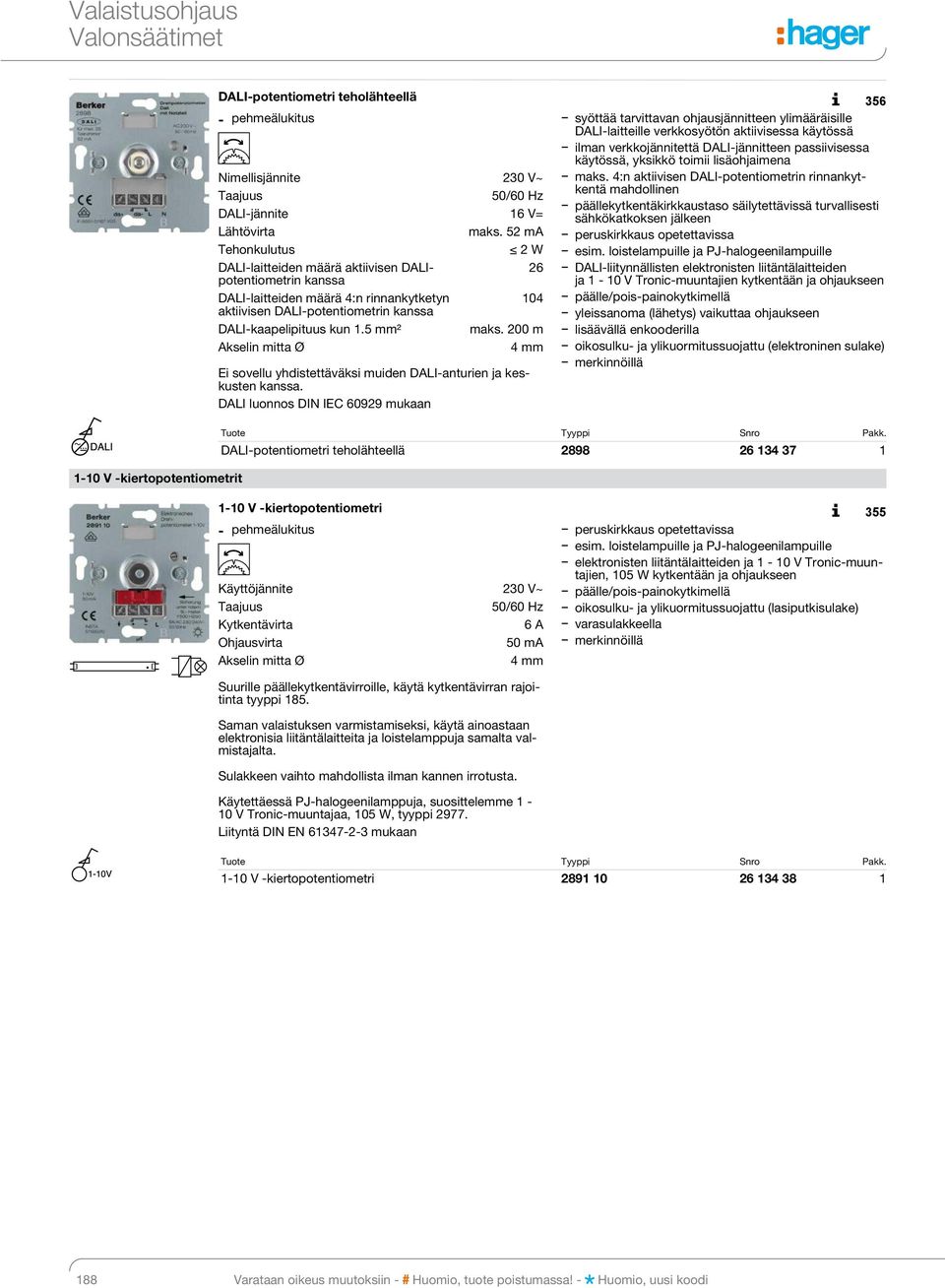

11 Valonsäätimet 1-10 V -kiertopotentiometrit DALI-potentiometri teholähteellä pehmeälukitus syöttää tarvittavan ohjausjännitteen ylimääräisille DALI-laitteille verkkosyötön aktiivisessa käytössä ilman verkkojännitettä DALI-jännitteen passiivisessa käy tös sä, yksikkö toimii lisäohjaimena Nimellisjännite 230 V~ maks. 4:n aktiivisen DALI-potentiometrin rin nan kytken tä mahdollinen päällekytkentäkirkkaustaso säilytettävissä turvallisesti DALI-jännite 16 V= säh kö kat kok sen jälkeen Lähtövirta maks. 52 ma peruskirkkaus opetettavissa Tehonkulutus 2 W esim. loistelampuille ja PJ-halogeenilampuille DALI-laitteiden määrä aktiivisen DALIpoten 26 DALI-liitynnällisten elektronisten liitäntälaitteiden tio met rin kanssa DALI-laitteiden määrä 4:n rinnankytketyn 104 ja 1-10 V Tronic-muuntajien kytkentään ja ohjaukseen päälle/pois-painokytkimellä aktii vi sen DALI-potentiometrin kanssa DALI-kaapelipituus kun 1.5 mm² maks. 200 m yleissanoma (lähetys) vaikuttaa ohjaukseen lisäävällä enkooderilla Akselin mitta Ø 4 mm oikosulku- ja ylikuormitussuojattu (elektroninen sulake) Ei sovellu yhdistettäväksi muiden DALI-anturien ja keskus ten kanssa. DALI luonnos DIN IEC mukaan DALI-potentiometri teholähteellä V -kiertopotentiometri pehmeälukitus peruskirkkaus opetettavissa esim. loistelampuille ja PJ-halogeenilampuille elektronisten liitäntälaitteiden ja 1-10 V Tronic-muunta jien, 105 W kytkentään ja ohjaukseen Käyttöjännite 230 V~ päälle/pois-painokytkimellä oikosulku- ja ylikuormitussuojattu (lasiputkisulake) Kytkentävirta 6 A varasulakkeella Ohjausvirta 50 ma Akselin mitta Ø 4 mm Suurille päällekytkentävirroille, käytä kytkentävirran rajoitin ta tyyppi 185. Saman valaistuksen varmistamiseksi, käytä ainoastaan elekt ro ni sia liitäntälaitteita ja loistelamppuja samalta valmis ta jal ta. Sulakkeen vaihto mahdollista ilman kannen irrotusta. Käytettäessä PJ-halogeenilamppuja, suosittelemme 1-10 V Tronic-muuntajaa, 105 W, tyyppi Liityntä DIN EN mukaan 1-10 V -kiertopotentiometri Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi

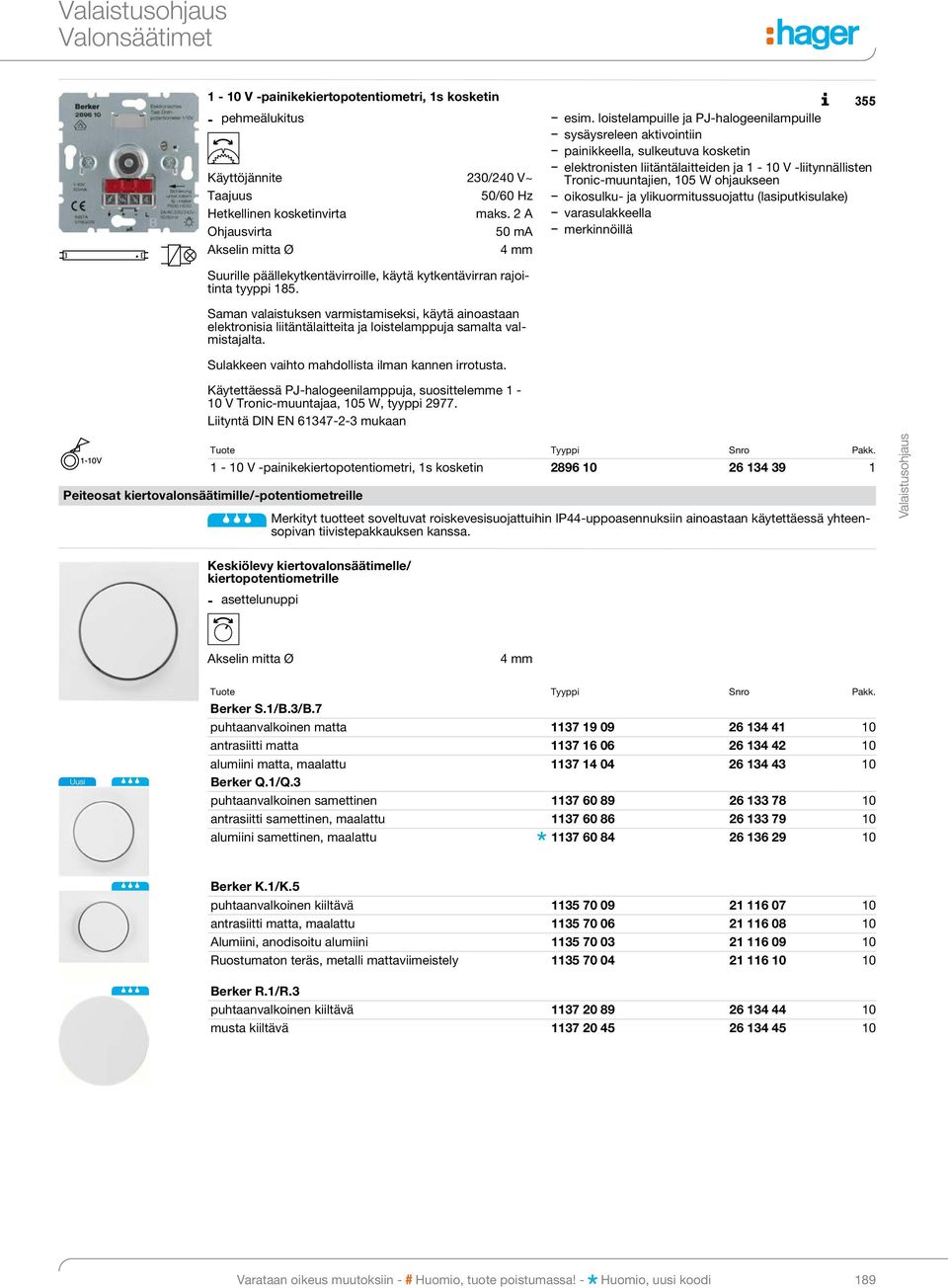

12 Valonsäätimet 1-10 V -painikekiertopotentiometri, 1s kosketin pehmeälukitus esim. loistelampuille ja PJ-halogeenilampuille sysäysreleen aktivointiin painikkeella, sulkeutuva kosketin Käyttöjännite 230/240 V~ elektronisten liitäntälaitteiden ja 1-10 V -liitynnällisten Tro nic-muuntajien, 105 W ohjaukseen oikosulku- ja ylikuormitussuojattu (lasiputkisulake) Hetkellinen kosketinvirta maks. 2 A varasulakkeella Ohjausvirta 50 ma Akselin mitta Ø 4 mm Suurille päällekytkentävirroille, käytä kytkentävirran rajoitin ta tyyppi 185. Saman valaistuksen varmistamiseksi, käytä ainoastaan elekt ro ni sia liitäntälaitteita ja loistelamppuja samalta valmis ta jal ta. Sulakkeen vaihto mahdollista ilman kannen irrotusta. Käytettäessä PJ-halogeenilamppuja, suosittelemme 1-10 V Tronic-muuntajaa, 105 W, tyyppi Liityntä DIN EN mukaan 1-10 V -painikekiertopotentiometri, 1s kosketin Peiteosat kiertovalonsäätimille/-potentiometreille Merkityt tuotteet soveltuvat roiskevesisuojattuihin IP44-uppoasennuksiin ainoastaan käytettäessä yhteenso pi van tiivistepakkauksen kanssa. Keskiölevy kiertovalonsäätimelle/ kiertopotentiometrille - asettelunuppi Akselin mitta Ø 4 mm Berker S.1/B.3/B.7 puhtaanvalkoinen matta antrasiitti matta alumiini matta, maalattu Berker Q.1/Q.3 puhtaanvalkoinen samettinen antrasiitti samettinen, maalattu alumiini samettinen, maalattu Berker K.1/K.5 puhtaanvalkoinen kiiltävä antrasiitti matta, maalattu Alumiini, anodisoitu alumiini Ruostumaton teräs, metalli mattaviimeistely Berker R.1/R.3 puhtaanvalkoinen kiiltävä musta kiiltävä Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi 189

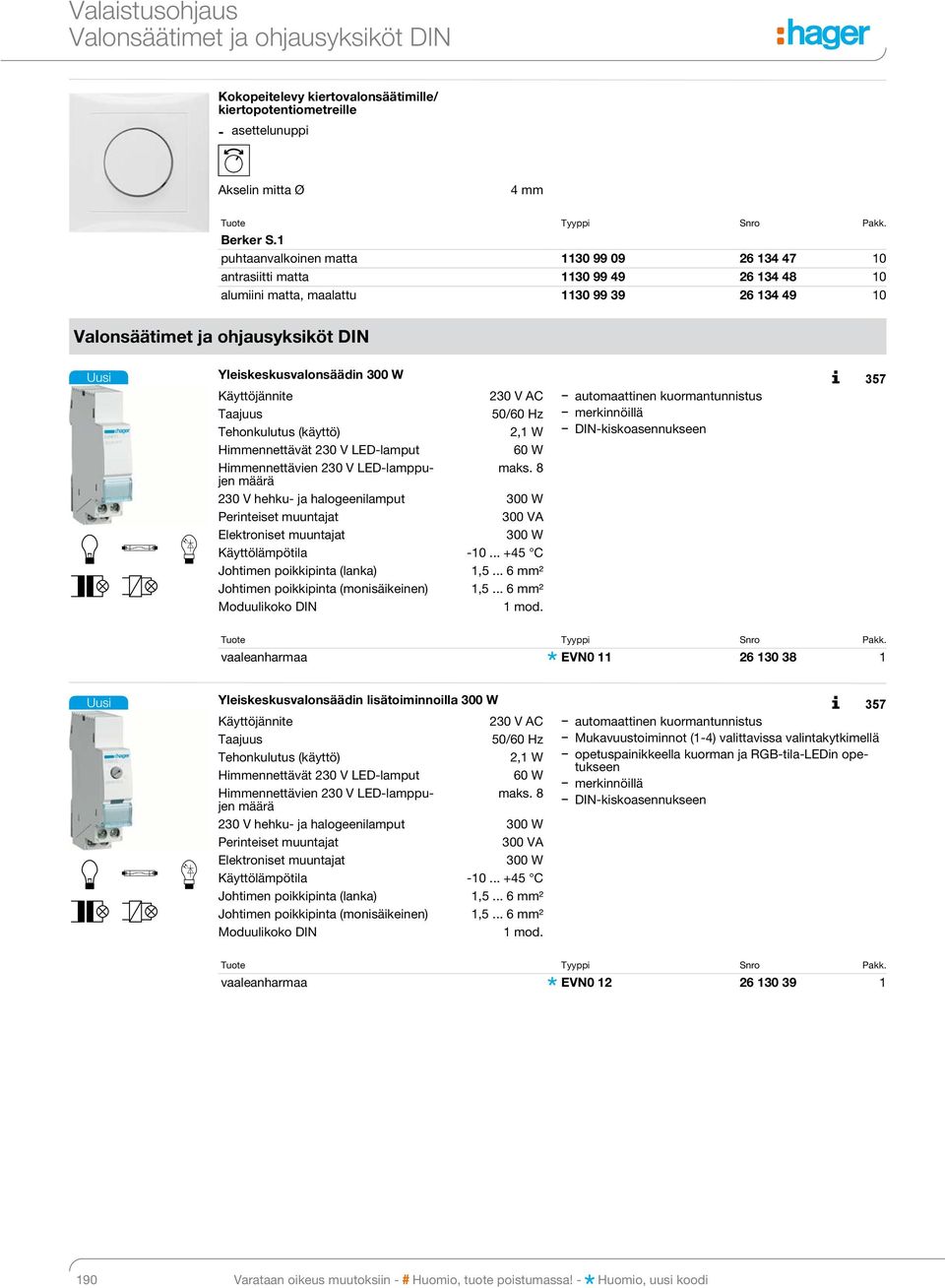

13 Valonsäätimet ja ohjausyksiköt DIN Kokopeitelevy kiertovalonsäätimille/ kiertopotentiometreille - asettelunuppi Akselin mitta Ø 4 mm Berker S.1 puhtaanvalkoinen matta antrasiitti matta alumiini matta, maalattu Valonsäätimet ja ohjausyksiköt DIN Yleiskeskusvalonsäädin 300 W 357 Käyttöjännite 230 V AC automaattinen kuormantunnistus 2,1 W Himmennettävät 230 V LED-lamput 60 W Himmennettävien 230 V LED-lamppujen maks. 8 mää rä 230 V hehku- ja halogeenilamput 300 W Perinteiset muuntajat 300 VA Elektroniset muuntajat 300 W Käyttölämpötila C 1, mm² Johtimen poikkipinta (monisäikeinen) 1, mm² 1 mod. vaaleanharmaa EVN Yleiskeskusvalonsäädin lisätoiminnoilla 300 W 357 Käyttöjännite 230 V AC automaattinen kuormantunnistus Mukavuustoiminnot (1-4) valittavissa valintakytkimellä 2,1 W opetuspainikkeella kuorman ja RGB-tila-LEDin opetuk seen Himmennettävät 230 V LED-lamput 60 W Himmennettävien 230 V LED-lamppujen mää rä maks V hehku- ja halogeenilamput 300 W Perinteiset muuntajat 300 VA Elektroniset muuntajat 300 W Käyttölämpötila C 1, mm² Johtimen poikkipinta (monisäikeinen) 1, mm² 1 mod. vaaleanharmaa EVN Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi

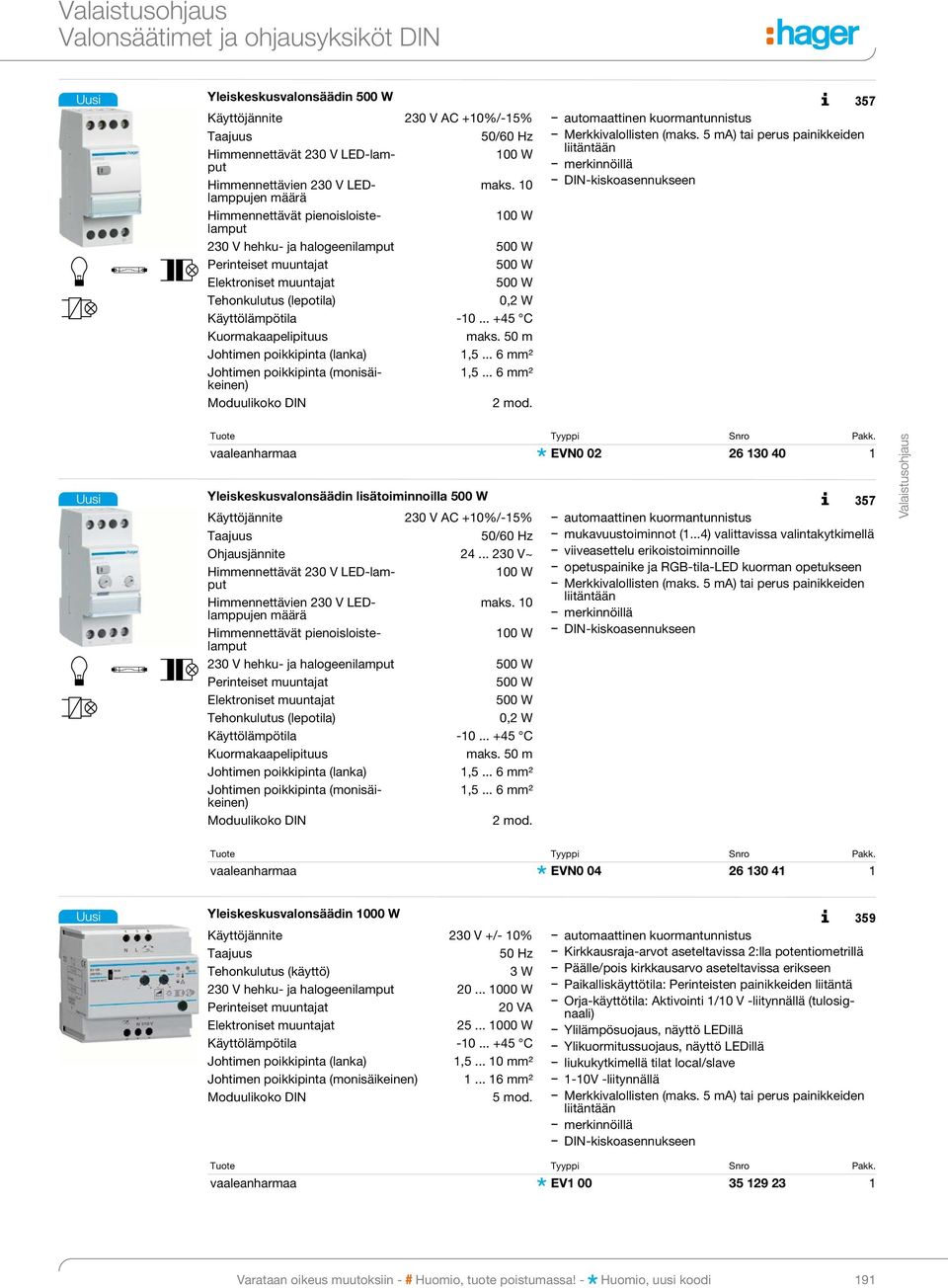

14 Valonsäätimet ja ohjausyksiköt DIN Yleiskeskusvalonsäädin 500 W 357 Käyttöjännite 230 V AC +10%/-15% automaattinen kuormantunnistus Merkkivalollisten (maks. 5 ma) tai perus painikkeiden lii tän tään Himmennettävät 230 V LED-lamput 100 W Himmennettävien 230 V LEDlamp maks. 10 pu jen määrä Himmennettävät pie nois lois telam 100 W put 230 V hehku- ja halogeenilamput 500 W Perinteiset muuntajat 500 W Elektroniset muuntajat 500 W Tehonkulutus (lepotila) 0,2 W Käyttölämpötila C Kuormakaapelipituus maks. 50 m 1, mm² Johtimen poikkipinta (moni säikei 1, mm² nen) 2 mod. vaaleanharmaa EVN Yleiskeskusvalonsäädin lisätoiminnoilla 500 W 357 Käyttöjännite 230 V AC +10%/-15% Ohjausjännite V~ Himmennettävät 230 V LED-lamput 100 W Himmennettävien 230 V LEDlamp maks. 10 pu jen määrä Himmennettävät pie nois lois telam 100 W put 230 V hehku- ja halogeenilamput 500 W Perinteiset muuntajat 500 W Elektroniset muuntajat 500 W Tehonkulutus (lepotila) 0,2 W Käyttölämpötila C Kuormakaapelipituus maks. 50 m 1, mm² Johtimen poikkipinta (moni säikei 1, mm² nen) 2 mod. automaattinen kuormantunnistus mukavuustoiminnot (1...4) valittavissa valintakytkimellä viiveasettelu erikoistoiminnoille opetuspainike ja RGB-tila-LED kuorman opetukseen Merkkivalollisten (maks. 5 ma) tai perus painikkeiden lii tän tään vaaleanharmaa EVN Yleiskeskusvalonsäädin 1000 W 359 Käyttöjännite 230 V +/- 10% automaattinen kuormantunnistus 50 Hz Kirkkausraja-arvot aseteltavissa 2:lla potentiometrillä 3 W Päälle/pois kirkkausarvo aseteltavissa erikseen 230 V hehku- ja halogeenilamput W Paikalliskäyttötila: Perinteisten painikkeiden liitäntä Perinteiset muuntajat 20 VA Orja-käyttötila: Aktivointi 1/10 V -liitynnällä (tulos ignaa li) Elektroniset muuntajat W Ylilämpösuojaus, näyttö LEDillä Käyttölämpötila C Ylikuormitussuojaus, näyttö LEDillä 1, mm² liukukytkimellä tilat local/slave Johtimen poikkipinta (monisäikeinen) mm² 1-10V -liitynnällä 5 mod. Merkkivalollisten (maks. 5 ma) tai perus painikkeiden lii tän tään vaaleanharmaa EV Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi 191

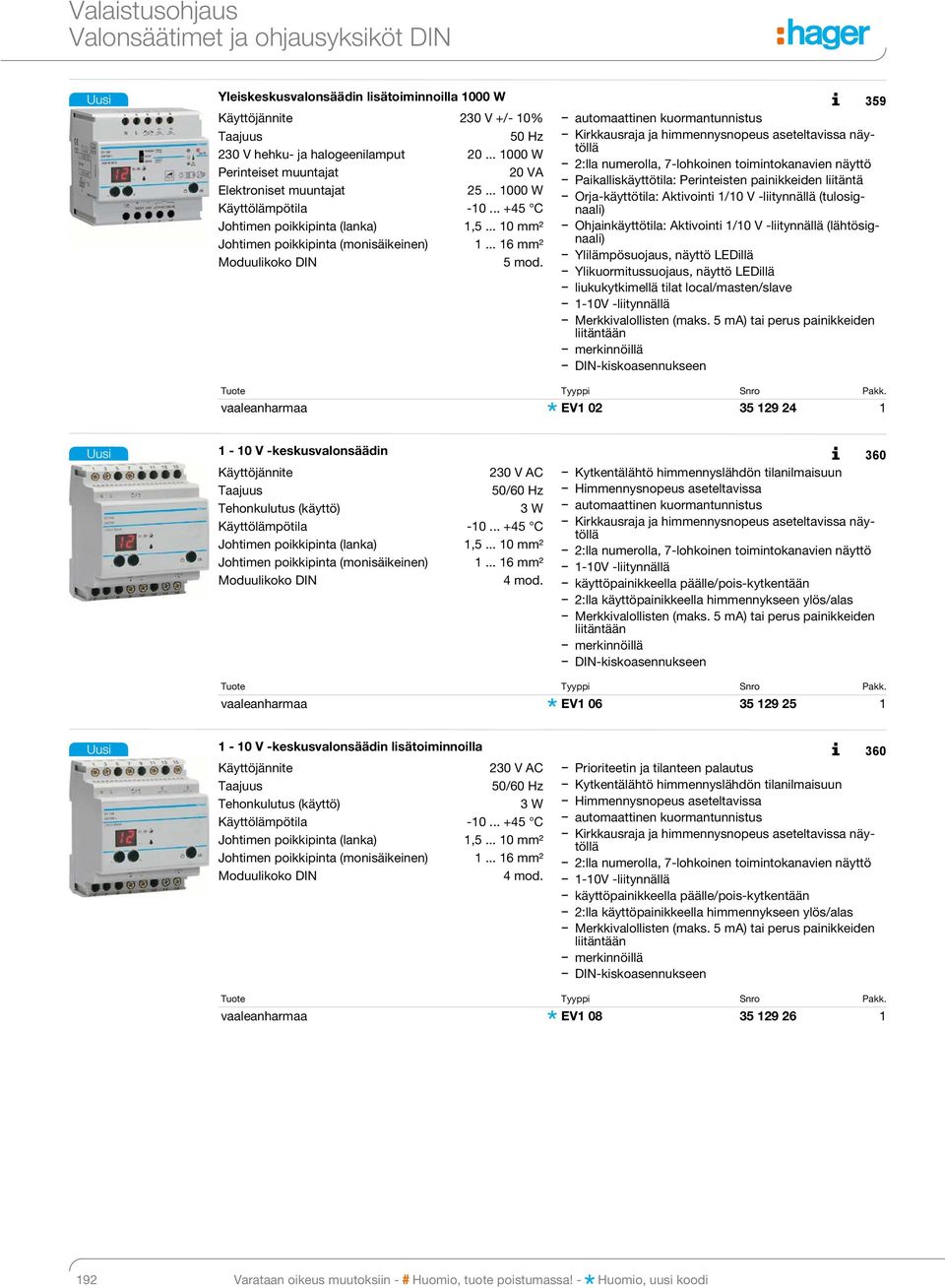

15 Valonsäätimet ja ohjausyksiköt DIN Yleiskeskusvalonsäädin lisätoiminnoilla 1000 W 359 Käyttöjännite 230 V +/- 10% automaattinen kuormantunnistus 50 Hz Kirkkausraja ja himmennysnopeus aseteltavissa näytöl lä 230 V hehku- ja halogeenilamput W 2:lla numerolla, 7-lohkoinen toimintokanavien näyttö Perinteiset muuntajat 20 VA Paikalliskäyttötila: Perinteisten painikkeiden liitäntä Elektroniset muuntajat W Orja-käyttötila: Aktivointi 1/10 V -liitynnällä (tulos ignaa li) Käyttölämpötila C 1, mm² Ohjainkäyttötila: Aktivointi 1/10 V -liitynnällä (läh tö signaa li) Johtimen poikkipinta (monisäikeinen) mm² Ylilämpösuojaus, näyttö LEDillä 5 mod. Ylikuormitussuojaus, näyttö LEDillä liukukytkimellä tilat local/masten/slave 1-10V -liitynnällä Merkkivalollisten (maks. 5 ma) tai perus painikkeiden lii tän tään vaaleanharmaa EV V -keskusvalonsäädin 360 Käyttöjännite 230 V AC Kytkentälähtö himmennyslähdön tilanilmaisuun Himmennysnopeus aseteltavissa 3 W automaattinen kuormantunnistus Käyttölämpötila C Kirkkausraja ja himmennysnopeus aseteltavissa näytöl lä 1, mm² 2:lla numerolla, 7-lohkoinen toimintokanavien näyttö Johtimen poikkipinta (monisäikeinen) mm² 1-10V -liitynnällä 4 mod. käyttöpainikkeella päälle/pois-kytkentään 2:lla käyttöpainikkeella himmennykseen ylös/alas Merkkivalollisten (maks. 5 ma) tai perus painikkeiden lii tän tään vaaleanharmaa EV V -keskusvalonsäädin lisätoiminnoilla 360 Käyttöjännite 230 V AC Prioriteetin ja tilanteen palautus Kytkentälähtö himmennyslähdön tilanilmaisuun 3 W Himmennysnopeus aseteltavissa Käyttölämpötila C automaattinen kuormantunnistus 1, mm² Kirkkausraja ja himmennysnopeus aseteltavissa näytöl lä Johtimen poikkipinta (monisäikeinen) mm² 2:lla numerolla, 7-lohkoinen toimintokanavien näyttö 4 mod. 1-10V -liitynnällä käyttöpainikkeella päälle/pois-kytkentään 2:lla käyttöpainikkeella himmennykseen ylös/alas Merkkivalollisten (maks. 5 ma) tai perus painikkeiden lii tän tään vaaleanharmaa EV Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi

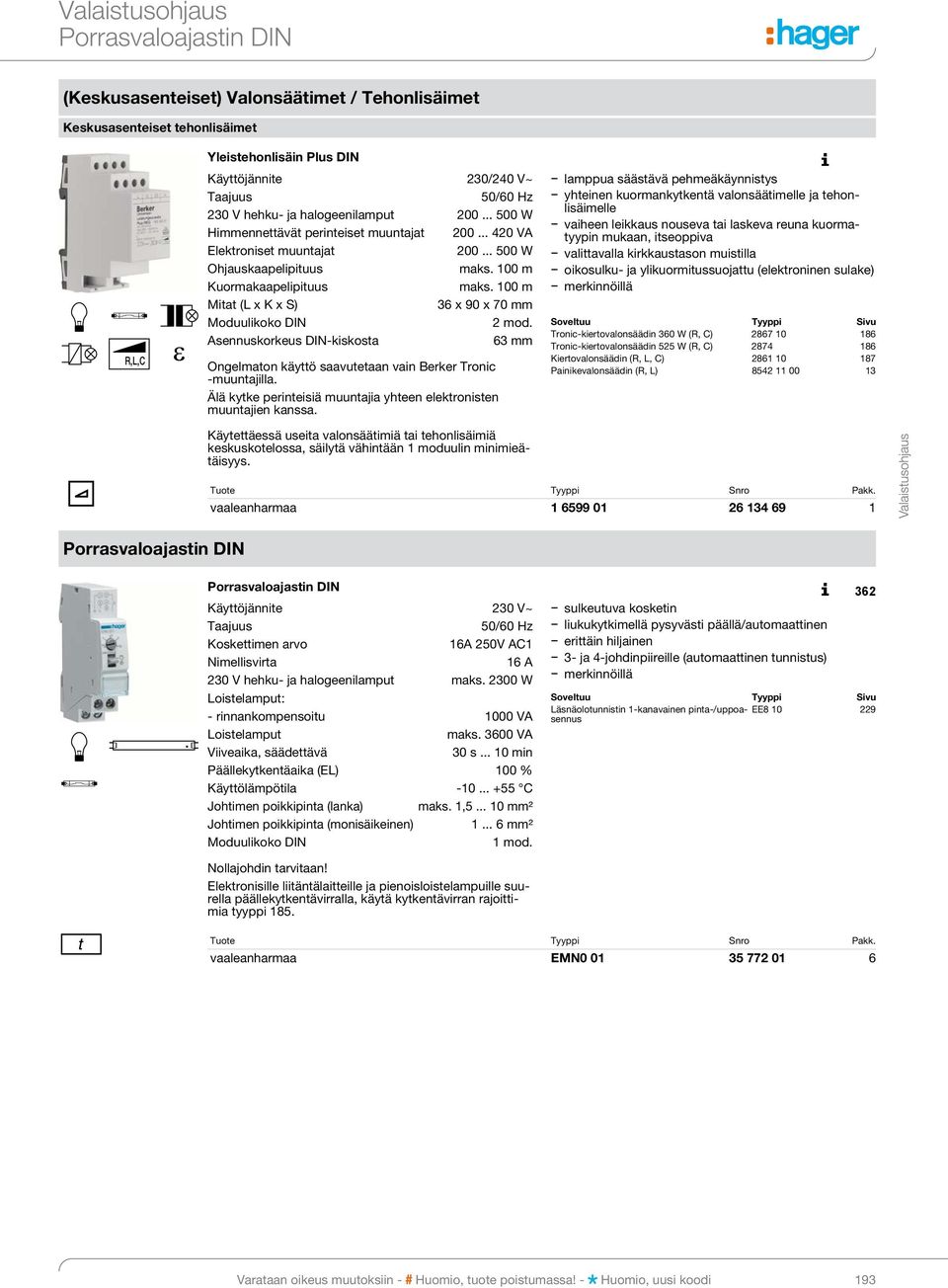

16 Por ras va loa jas tin DIN (Keskusasenteiset) Valonsäätimet / Tehonlisäimet Keskusasenteiset tehonlisäimet R,L,C Yleistehonlisäin Plus DIN Käyttöjännite 230/240 V~ 230 V hehku- ja halogeenilamput W Himmennettävät perinteiset muuntajat VA Elektroniset muuntajat W Ohjauskaapelipituus maks. 100 m Kuormakaapelipituus maks. 100 m 36 x 90 x 70 mm 2 mod. Asennuskorkeus DIN-kiskosta 63 mm Ongelmaton käyttö saavutetaan vain Berker Tronic -muun ta jil la. Älä kytke perinteisiä muuntajia yhteen elektronisten muun ta jien kanssa. Käytettäessä useita valonsäätimiä tai tehonlisäimiä keskuskotelossa, säilytä vähintään 1 moduulin mini mieätäi syys. lamppua säästävä pehmeäkäynnistys yhteinen kuormankytkentä valonsäätimelle ja tehonlisäi mel le vaiheen leikkaus nouseva tai laskeva reuna kuor matyy pin mukaan, itseoppiva valittavalla kirkkaustason muistilla oikosulku- ja ylikuormitussuojattu (elektroninen sulake) Soveltuu Tyyppi Sivu Tronic-kiertovalonsäädin 360 W (R, C) Tronic-kiertovalonsäädin 525 W (R, C) Kiertovalonsäädin (R, L, C) Painikevalonsäädin (R, L) vaaleanharmaa Porrasvaloajastin DIN Porrasvaloajastin DIN 362 Käyttöjännite 230 V~ sulkeutuva kosketin liukukytkimellä pysyvästi päällä/automaattinen 16A 250V AC1 erittäin hiljainen Nimellisvirta 16 A 3- ja 4-johdinpiireille (automaattinen tunnistus) 230 V hehku- ja halogeenilamput maks W Loistelamput: - rinnankompensoitu 1000 VA Läsnäolotunnistin 1-kanavainen pinta-/uppoasen nus EE Loistelamput maks VA Viiveaika, säädettävä 30 s min Päällekytkentäaika (EL) 100 % Käyttölämpötila C maks. 1, mm² Johtimen poikkipinta (monisäikeinen) mm² 1 mod. Nollajohdin tarvitaan! Elektronisille liitäntälaitteille ja pienoisloistelampuille suurel la päällekytkentävirralla, käytä kytkentävirran rajoit timia tyyppi 185. vaaleanharmaa EMN Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi 193

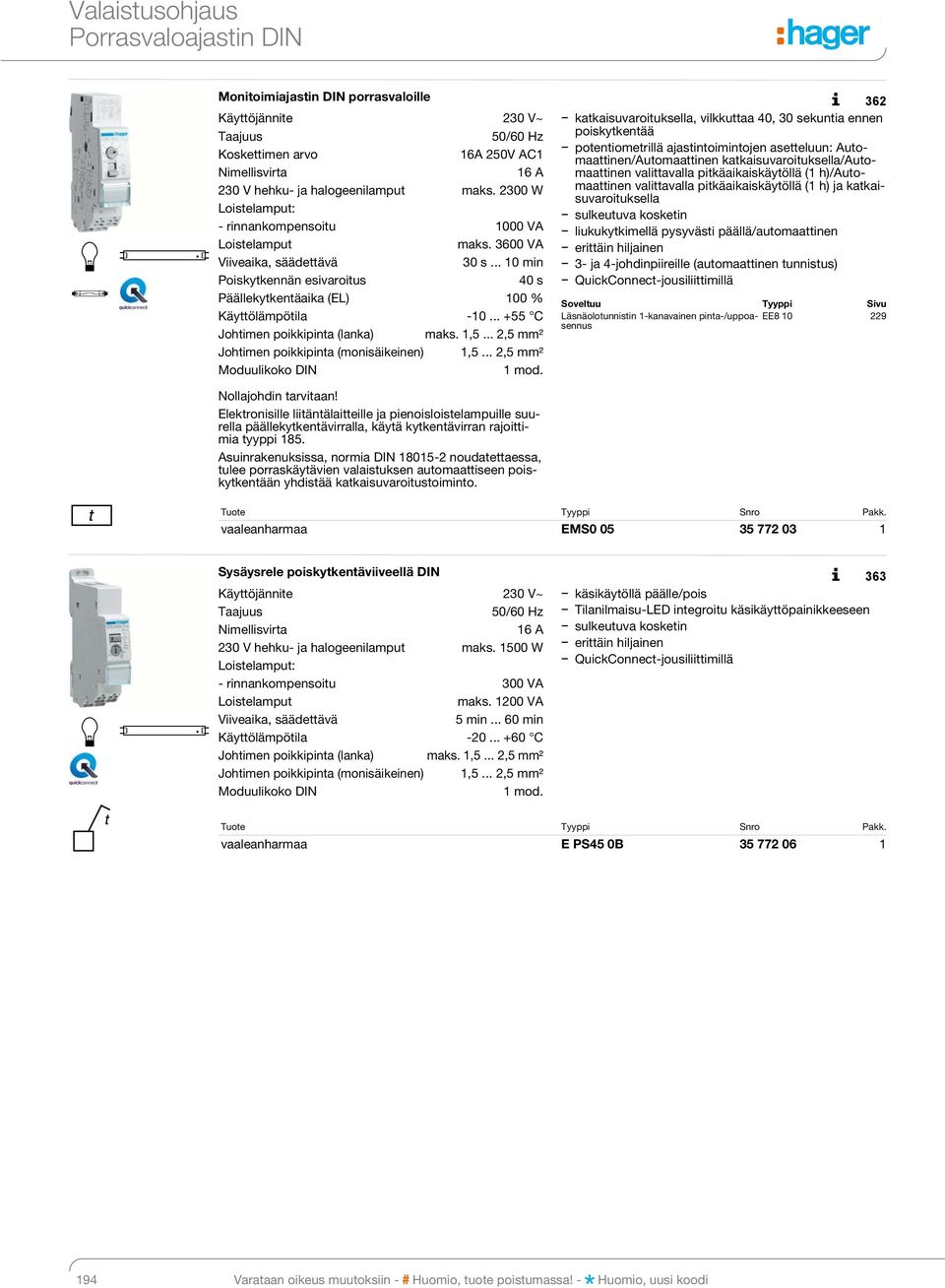

17 Porrasvaloajastin DIN Monitoimiajastin DIN porrasvaloille 362 katkaisuvaroituksella, vilkkuttaa 40, 30 sekuntia ennen pois kyt ken tää potentiometrillä ajastintoimintojen asetteluun: Automaat ti nen/auto maat ti nen kat kai su va roi tuk sel la/automaat ti nen valittavalla pitkäaikaiskäytöllä (1 h)/automaat ti nen valittavalla pitkäaikaiskäytöllä (1 h) ja kat kaisu va roi tuk sel la sulkeutuva kosketin liukukytkimellä pysyvästi päällä/automaattinen erittäin hiljainen 3- ja 4-johdinpiireille (automaattinen tunnistus) QuickConnect-jousiliittimillä Käyttöjännite 230 V~ 16A 250V AC1 Nimellisvirta 16 A 230 V hehku- ja halogeenilamput maks W Loistelamput: - rinnankompensoitu 1000 VA Loistelamput maks VA Viiveaika, säädettävä 30 s min Poiskytkennän esivaroitus 40 s Päällekytkentäaika (EL) 100 % Käyttölämpötila C maks. 1,5... 2,5 mm² Johtimen poikkipinta (monisäikeinen) 1,5... 2,5 mm² 1 mod. Nollajohdin tarvitaan! Elektronisille liitäntälaitteille ja pienoisloistelampuille suurel la päällekytkentävirralla, käytä kytkentävirran rajoit timia tyyppi 185. Asuinrakenuksissa, normia DIN noudatettaessa, tulee porraskäytävien valaistuksen automaattiseen poiskyt ken tään yhdistää katkaisuvaroitustoiminto. Läsnäolotunnistin 1-kanavainen pinta-/uppoasen EE nus vaaleanharmaa EMS Sysäysrele poiskytkentäviiveellä DIN 363 Käyttöjännite 230 V~ käsikäytöllä päälle/pois Tilanilmaisu-LED integroitu käsikäyttöpainikkeeseen Nimellisvirta 16 A sulkeutuva kosketin 230 V hehku- ja halogeenilamput maks W erittäin hiljainen Loistelamput: QuickConnect-jousiliittimillä - rinnankompensoitu 300 VA Loistelamput maks VA Viiveaika, säädettävä 5 min min Käyttölämpötila C maks. 1,5... 2,5 mm² Johtimen poikkipinta (monisäikeinen) 1,5... 2,5 mm² 1 mod. vaaleanharmaa E PS45 0B Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi

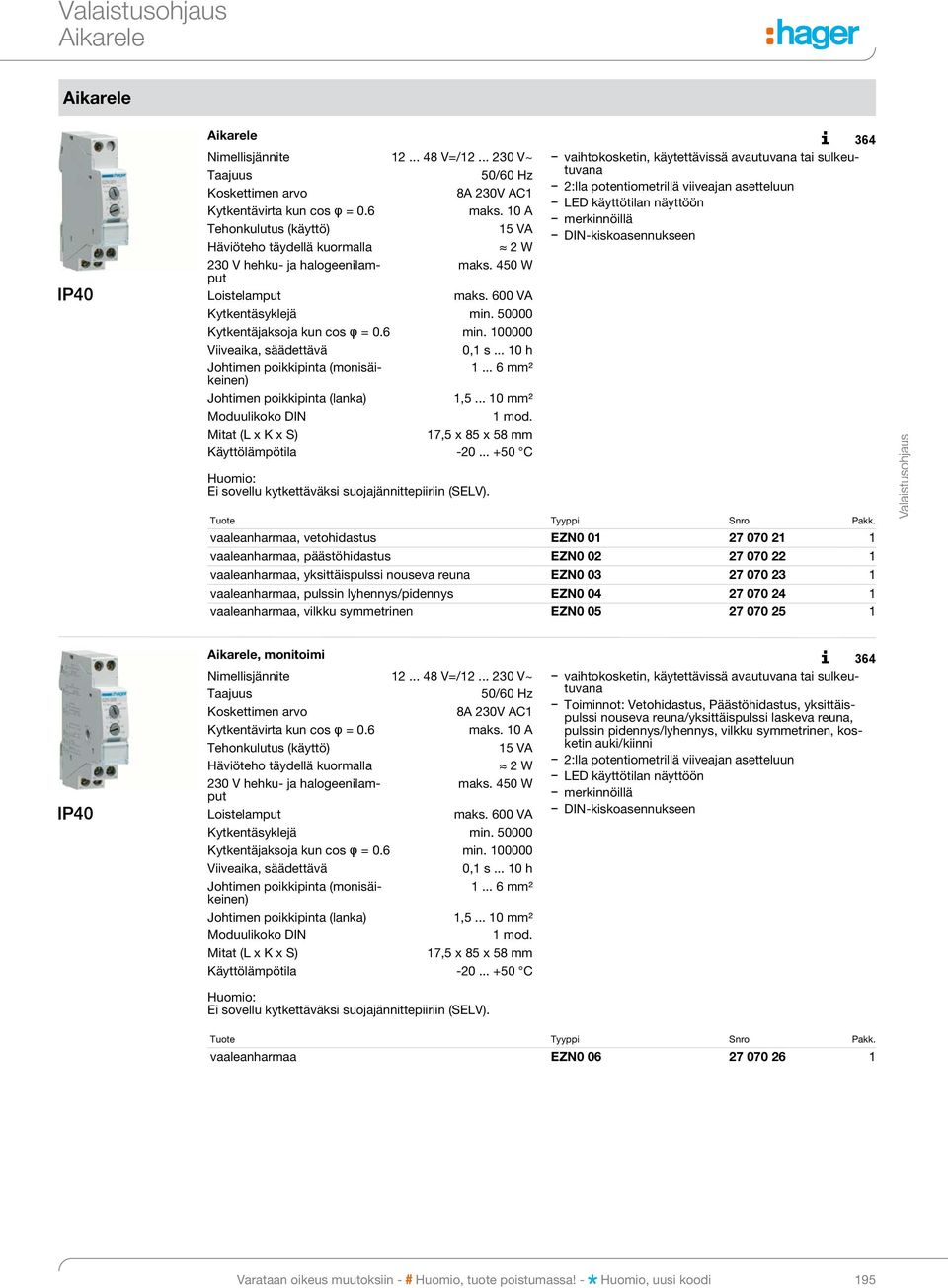

18 Aikarele Aikarele Aikarele 364 Nimellisjännite V=/ V~ vaihtokosketin, käytettävissä avautuvana tai sul keutu va na 2:lla potentiometrillä viiveajan asetteluun 8A 230V AC1 LED käyttötilan näyttöön Kytkentävirta kun cos φ = 0.6 maks. 10 A 15 VA 2 W 230 V hehku- ja halo gee ni lamput maks. 450 W Loistelamput maks. 600 VA Kytkentäsyklejä min Kytkentäjaksoja kun cos φ = 0.6 min Viiveaika, säädettävä 0,1 s h Johtimen poikkipinta (moni säikei mm² nen) 1, mm² 1 mod. 17,5 x 85 x 58 mm Käyttölämpötila C Huomio: Ei sovellu kytkettäväksi suojajännittepiiriin (SELV). vaaleanharmaa, vetohidastus EZN vaaleanharmaa, päästöhidastus EZN vaaleanharmaa, yksittäispulssi nouseva reuna EZN vaaleanharmaa, pulssin lyhennys/pidennys EZN vaaleanharmaa, vilkku symmetrinen EZN Aikarele, monitoimi 364 Nimellisjännite V=/ V~ 8A 230V AC1 Kytkentävirta kun cos φ = 0.6 maks. 10 A 15 VA 2 W 230 V hehku- ja halo gee ni lamput maks. 450 W Loistelamput maks. 600 VA Kytkentäsyklejä min Kytkentäjaksoja kun cos φ = 0.6 min Viiveaika, säädettävä 0,1 s h Johtimen poikkipinta (moni säikei mm² nen) 1, mm² 1 mod. 17,5 x 85 x 58 mm Käyttölämpötila C Huomio: Ei sovellu kytkettäväksi suojajännittepiiriin (SELV). vaihtokosketin, käytettävissä avautuvana tai sul keutu va na Toiminnot: Vetohidastus, Päästöhidastus, yksit täispuls si nouseva reuna/yksittäispulssi laskeva reuna, puls sin pidennys/lyhennys, vilkku symmetrinen, koske tin auki/kiinni 2:lla potentiometrillä viiveajan asetteluun LED käyttötilan näyttöön vaaleanharmaa EZN Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi 195

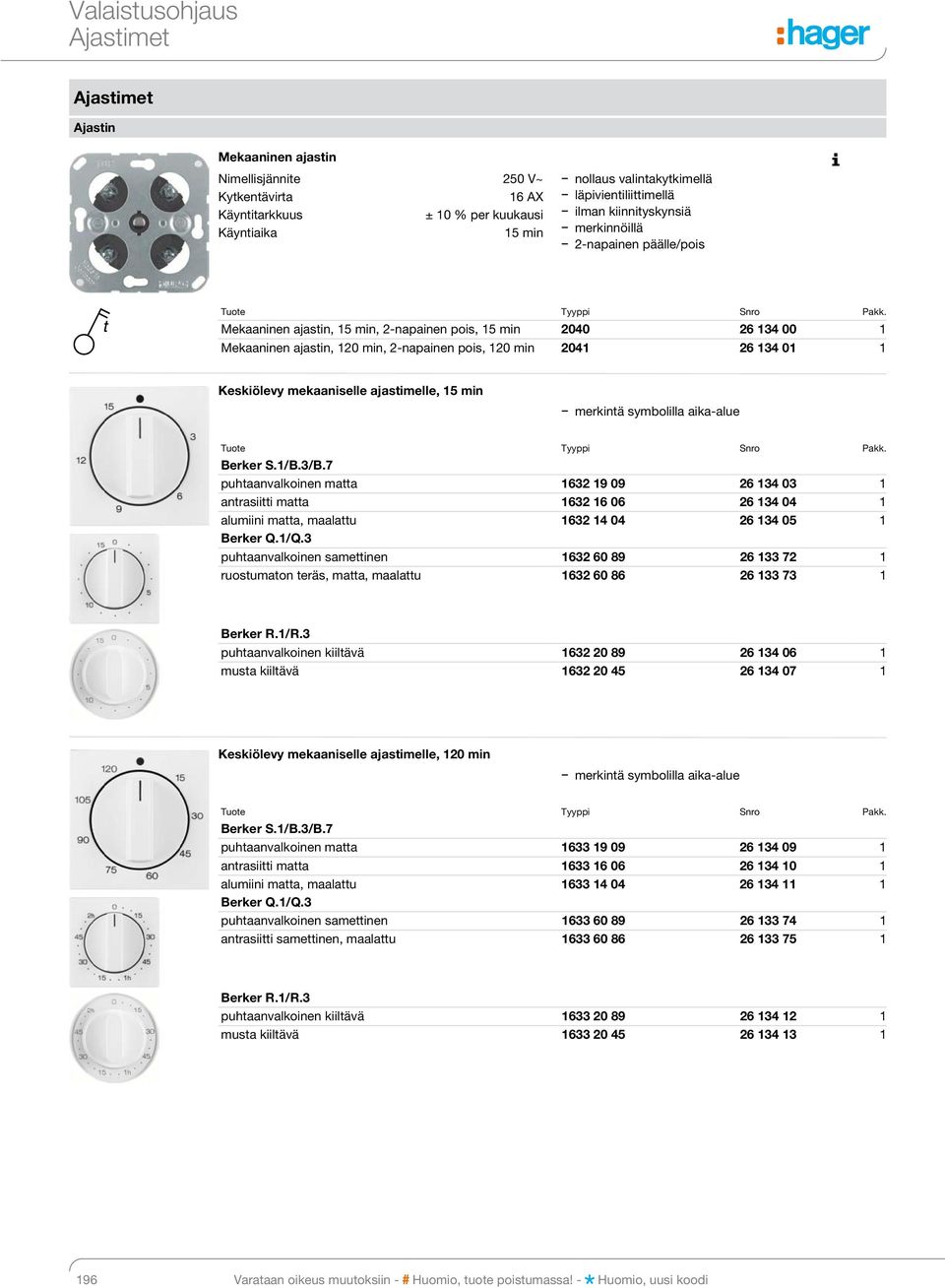

19 Ajastimet Ajastimet Ajastin Mekaaninen ajastin Nimellisjännite 250 V~ Kytkentävirta 16 AX Käyntitarkkuus ± 10 % per kuukausi Käyntiaika 15 min nollaus valintakytkimellä läpivientiliittimellä ilman kiinnityskynsiä 2-napainen päälle/pois Mekaaninen ajastin, 15 min, 2-napainen pois, 15 min Mekaaninen ajastin, 120 min, 2-napainen pois, 120 min Keskiölevy mekaaniselle ajastimelle, 15 min merkintä symbolilla aika-alue Berker S.1/B.3/B.7 puhtaanvalkoinen matta antrasiitti matta alumiini matta, maalattu Berker Q.1/Q.3 puhtaanvalkoinen samettinen ruostumaton teräs, matta, maalattu Berker R.1/R.3 puhtaanvalkoinen kiiltävä musta kiiltävä Keskiölevy mekaaniselle ajastimelle, 120 min merkintä symbolilla aika-alue Berker S.1/B.3/B.7 puhtaanvalkoinen matta antrasiitti matta alumiini matta, maalattu Berker Q.1/Q.3 puhtaanvalkoinen samettinen antrasiitti samettinen, maalattu Berker R.1/R.3 puhtaanvalkoinen kiiltävä musta kiiltävä Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi

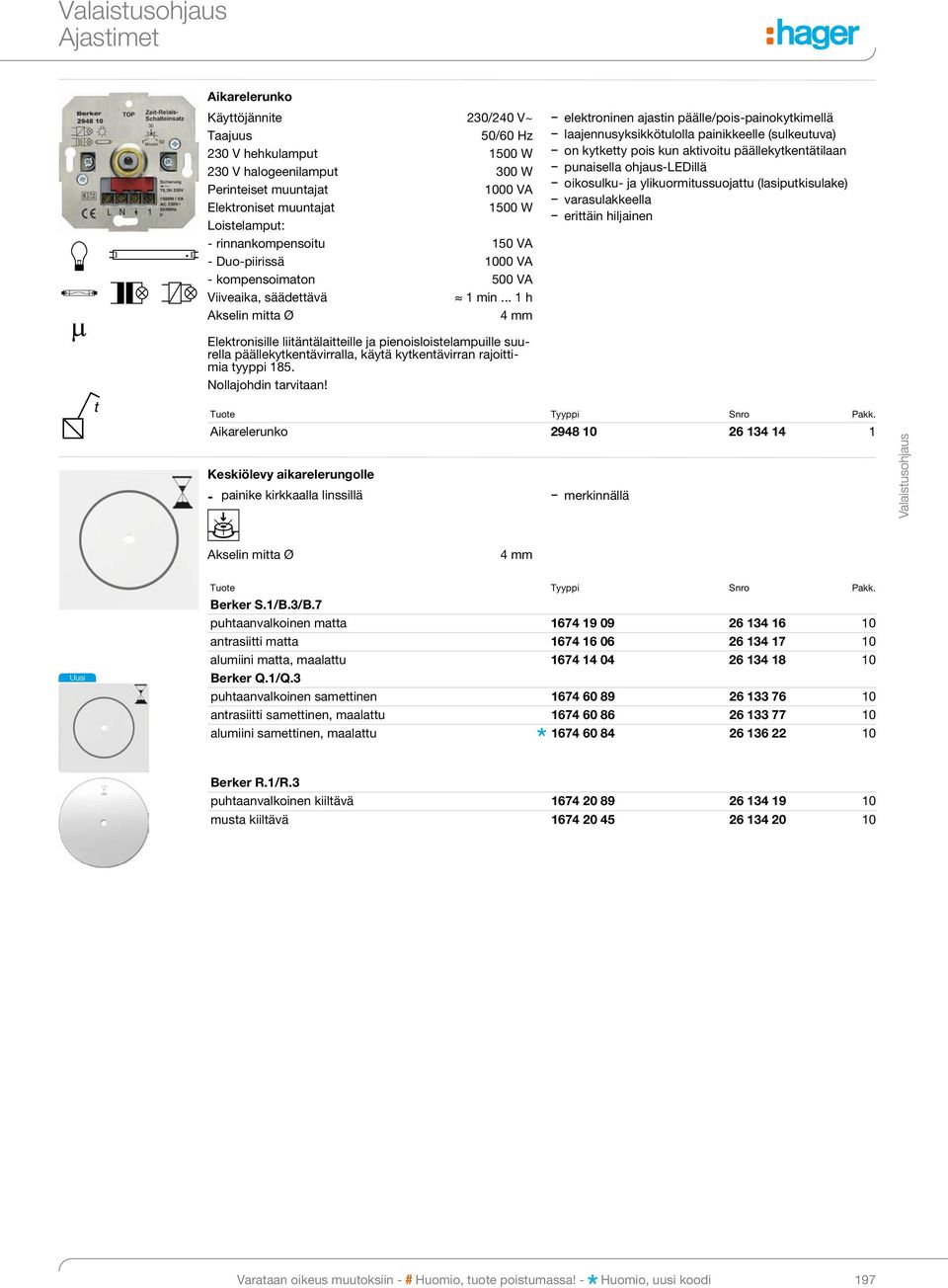

20 Ajastimet Aikarelerunko Käyttöjännite 230/240 V~ 230 V hehkulamput 1500 W 230 V halogeenilamput 300 W Perinteiset muuntajat 1000 VA Elektroniset muuntajat 1500 W Loistelamput: - rinnankompensoitu 150 VA - Duo-piirissä 1000 VA - kompensoimaton 500 VA Viiveaika, säädettävä 1 min... 1 h Akselin mitta Ø 4 mm elektroninen ajastin päälle/pois-painokytkimellä laajennusyksikkötulolla painikkeelle (sulkeutuva) on kytketty pois kun aktivoitu päällekytkentätilaan punaisella ohjaus-ledillä oikosulku- ja ylikuormitussuojattu (lasiputkisulake) varasulakkeella erittäin hiljainen Elektronisille liitäntälaitteille ja pienoisloistelampuille suurel la päällekytkentävirralla, käytä kytkentävirran rajoit timia tyyppi 185. Nollajohdin tarvitaan! Aikarelerunko Keskiölevy aikarelerungolle - painike kirkkaalla linssillä merkinnällä Akselin mitta Ø 4 mm Berker S.1/B.3/B.7 puhtaanvalkoinen matta antrasiitti matta alumiini matta, maalattu Berker Q.1/Q.3 puhtaanvalkoinen samettinen antrasiitti samettinen, maalattu alumiini samettinen, maalattu Berker R.1/R.3 puhtaanvalkoinen kiiltävä musta kiiltävä Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi 197

21 Ajastimet Mekaaniset päiväkellot Mekaaninen päiväkello pinta-asennus 372 Käyttöjännite 230 V~ kiertokytkimellä hetkelliseen päälle/pois-kytkentään sulkeutuva kosketin 16A 250V AC1 Asettelu päiväpyörällä Kytkentävirta kun cos φ = 0.6 maks. 3 A ohjelmajakso: 24 tuntia 0,5 VA pinta-asennukseen 1 W 230 V hehku- ja halogeenilamput maks W Toiminnallisten kanavien määrä 1 Koskettimien määrä 1 Kytkentäkertojen määrä päälle/pois 72 Kytkentäsyklejä min Kytkentäjaksoja kun cos φ = 0.6 min Johtimen poikkipinta (monisäikeinen) mm² mm² 72 x 72 x 48,5 mm Käyttölämpötila C ilman varakäyntiä vaaleanharmaa, 1s kosketin, 10 min., vaaleanharmaa EH vaaleanharmaa, vaihtokosketin, 10 min., vaaleanharmaa EH varakäynnillä ( 120 h) vaaleanharmaa, vaihtokosketin, 10 min., vaaleanharmaa EH Mekaaninen päiväkello pinta-asennus Käyttöjännite V AC/DC 16A 250V AC1 Kytkentävirta kun cos φ = 0.6 maks. 3 A 0,5 VA 1 W 230 V hehku- ja halogeenilamput maks W Toiminnallisten kanavien määrä 1 Koskettimien määrä 1 Kytkentäkertojen määrä päälle/pois 72 Kytkentäsyklejä min Kytkentäjaksoja kun cos φ = 0.6 min Johtimen poikkipinta (monisäikeinen) mm² mm² 72 x 72 x 48,5 mm Käyttölämpötila C kiertokytkimellä hetkelliseen päälle/pois-kytkentään vaihtokosketin, käytettävissä avautuvana tai sul keutu va na potentiaalivapaalla kytkentäkoskettimella Asettelu päiväpyörällä ohjelmajakso: 24 tuntia pinta-asennukseen ilman varakäyntiä vaihtokosketin, 10 min., vaaleanharmaa EH71 0A Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi

22 Ajastimet Mekaaninen päiväkello, 1 moduulia, DIN 372 Käyttöjännite 230 V~ sulkeutuva kosketin potentiaalivapaalla kytkentäkoskettimella 16A 250V AC1 Asettelu päiväpyörällä Kytkentävirta kun cos φ = 0.6 maks. 3 A ohjelmajakso: 24 tuntia 0,5 VA liukukytkimellä pysyvästi päällä/automaattinen 1 W 230 V hehku- ja halogeenilamput maks. 900 W Pienoisloistelamput maks. 100 W Toiminnallisten kanavien määrä 1 Koskettimien määrä 1 Kytkentäkertojen määrä päälle/pois 96 Kytkentäsyklejä min Kytkentäjaksoja kun cos φ = 0.6 min Johtimen poikkipinta (monisäikeinen) mm² mm² 1 mod. 18 x 80 x 60 mm Käyttölämpötila C ilman varakäyntiä vaaleanharmaa, 1s kosketin, 15 min., vaaleanharmaa EH varakäynnillä ( 120 h) vaaleanharmaa, 1s kosketin, 15 min., vaaleanharmaa EH Mekaaninen päiväkello, 2 moduulia, DIN 371 Käyttöjännite 230 V~ vaihtokosketin, käytettävissä avautuvana tai sul keutu va na potentiaalivapaalla kytkentäkoskettimella 16A 250V AC1 Asettelu päiväpyörällä Kytkentävirta kun cos φ = 0.6 maks. 3 A ohjelmajakso: 24 tuntia 0,5 VA liukukytkimellä pysyvästi päällä/automaattinen 1 W 230 V hehku- ja halogeenilamput maks W Toiminnallisten kanavien määrä 1 Koskettimien määrä 1 Kytkentäkertojen määrä päälle/pois 96 Kytkentäsyklejä min Kytkentäjaksoja kun cos φ = 0.6 min Johtimen poikkipinta (monisäikeinen) mm² mm² 2 mod. 36 x 90 x 54 mm Käyttölämpötila C ilman varakäyntiä vaaleanharmaa, Vaihtokosketin, 30 min., vaaleanharmaa EH vaaleanharmaa, Vaihtokosketin, 30 min., vaaleanharmaa, EH ajan hienosäädöllä varakäynnillä ( 120 h) vaaleanharmaa, Vaihtokosketin, 30 min., vaaleanharmaa EH Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi 199

23 Ajastimet Mekaaninen päiväkello pinta-asennus Käyttöjännite V AC/DC 16A 250V AC1 Kytkentävirta kun cos φ = 0.6 maks. 4 A 0,5 VA 1 W 230 V hehku- ja halogeenilamput maks. 900 W Pienoisloistelamput maks. 200 W Toiminnallisten kanavien määrä 1 Koskettimien määrä 1 Kytkentäkertojen määrä päälle/pois 96 Kytkentäsyklejä min Kytkentäjaksoja kun cos φ = 0.6 min Johtimen poikkipinta (monisäikeinen) mm² mm² 3 mod. 65 x 90 x 54 mm Käyttölämpötila C vaihtokosketin, käytettävissä avautuvana tai sul keutu va na potentiaalivapaalla kytkentäkoskettimella Asettelu päiväpyörällä ohjelmajakso: 24 tuntia liukukytkimellä pysyvästi päällä/automaattinen ilman varakäyntiä Vaihtokosketin, 15 min., vaaleanharmaa EH11 0A varakäynnillä ( 120 h) Vaihtokosketin, 15 min., vaaleanharmaa EH11 1A Mekaaniset viikkokellot Mekaaninen viikkokello pinta-asennus 371 Käyttöjännite 230 V~ kiertokytkimellä hetkelliseen päälle/pois-kytkentään vaihtokosketin, käytettävissä avautuvana tai sul keutu va na 16A 250V AC1 potentiaalivapaalla kytkentäkoskettimella Kytkentävirta kun cos φ = 0.6 maks. 3 A Asettelu viikkopyörällä 0,5 VA Ohjelmajaksot: 1 x 7 päivää 1 W 230 V hehku- ja halogeenilamput maks W pinta-asennukseen Toiminnallisten kanavien määrä 1 sisäänrakennetulla ladattavalla akulla varakäynnille Koskettimien määrä 1 Kytkentäkertojen määrä päälle/pois 84 Kytkentäsyklejä min Kytkentäjaksoja kun cos φ = 0.6 min Varakäynti 120 h Latausaika maksimi varakäynnille 200 h Käyntitarkkuus ± 1 s/päivä Johtimen poikkipinta (monisäikeinen) mm² mm² 72 x 72 x 48,5 mm Käyttölämpötila C varakäynnillä ( 120 h) vaaleanharmaa, Vaihtokosketin, 60 min., vaaleanharmaa EH Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi

24 Ajastimet Mekaaninen viikkokello, 2 moduulia, DIN Käyttöjännite 230 V~ 16A 250V AC1 Kytkentävirta kun cos φ = 0.6 maks. 3 A 0,5 VA 1 W 230 V hehku- ja halogeenilamput maks. 900 W Pienoisloistelamput maks. 100 W Toiminnallisten kanavien määrä 1 Koskettimien määrä 1 Kytkentäkertojen määrä päälle/pois 96 Kytkentäsyklejä min Kytkentäjaksoja kun cos φ = 0.6 min Varakäynti 120 h Latausaika maksimi varakäynnille 200 h Käyntitarkkuus ± 1 s/päivä Johtimen poikkipinta (monisäikeinen) mm² mm² 1 mod. 18 x 90 x 60 mm Käyttölämpötila C sulkeutuva kosketin potentiaalivapaalla kytkentäkoskettimella Ohjelmajaksot: 1 x 7 päivää sisäänrakennetulla ladattavalla akulla varakäynnille varakäynnillä ( 120 h) vaaleanharmaa, 1s kosketin, 105 min., vaaleanharmaa EH Mekaaninen viikkokello, 2 moduulia, DIN 371 Käyttöjännite 230 V~ vaihtokosketin, käytettävissä avautuvana tai sul keutu va na potentiaalivapaalla kytkentäkoskettimella 16A 250V AC1 Asettelu viikkopyörällä Kytkentävirta kun cos φ = 0.6 maks. 3 A Ohjelmajaksot: 1 x 7 päivää 0,5 VA liukukytkimellä pysyvästi päällä/automaattinen 1 W 230 V hehku- ja halogeenilamput maks W Toiminnallisten kanavien määrä 1 sisäänrakennetulla ladattavalla akulla varakäynnille Koskettimien määrä 1 Kytkentäkertojen määrä päälle/pois 84 Kytkentäsyklejä min Kytkentäjaksoja kun cos φ = 0.6 min Varakäynti 120 h Latausaika maksimi varakäynnille 200 h Käyntitarkkuus ± 1 s/päivä Johtimen poikkipinta (monisäikeinen) mm² mm² 2 mod. 36 x 90 x 58 mm Käyttölämpötila C varakäynnillä ( 120 h) vaaleanharmaa, Vaihtokosketin, 210 min., vaaleanharmaa EH Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi 201

25 Ajastimet Viikkokello 1-kanavainen DIN Käyttöjännite V AC/DC Käyttöjännite 230 V~ 16A 250V AC1 Kytkentävirta kun cos φ = 0.6 maks. 4 A 0,5 VA 1 W 230 V hehku- ja halogeenilamput maks. 900 W Loistelamput: Pienoisloistelamput maks. 200 W Toiminnallisten kanavien määrä 1 Koskettimien määrä 1 Kytkentäkertojen määrä päälle/pois 84 Kytkentäsyklejä min Kytkentäjaksoja kun cos φ = 0.6 min Varakäynti 120 h Latausaika maksimi varakäynnille 200 h Käyntitarkkuus ± 1 s/päivä Johtimen poikkipinta (monisäikeinen) mm² mm² 3 mod. 54 x 90 x 60 mm Käyttölämpötila C vaihtokosketin, käytettävissä avautuvana tai sul keutu va na potentiaalivapaalla kytkentäkoskettimella Asettelu viikkopyörällä Ohjelmajaksot: 1 x 7 päivää liukukytkimellä pysyvästi päällä/automaattinen sisäänrakennetulla ladattavalla akulla varakäynnille Digitaaliset päiväkellokytkimet DIN varakäynnillä ( 120 h) Vaihtokosketin, 120 min., vaaleanharmaa EH17 1A Päiväkello 1-kanavainen DIN 366 Käyttöjännite 230 V~ vaihtokosketin 50 Hz potentiaalivapaalla kytkentäkoskettimella 16A 250V AC1 ohjelmajakso: 24 tuntia Tehonkulutus maks. 1 VA 1 W lithium-nappiparistolla tyyppi: CR V hehku- ja halogeenilamput maks W Toiminnallisten kanavien määrä 1 Koskettimien määrä 1 Kytkentäkertojen määrä päälle/pois 6 Minimi väli 2 kytkentäkerran välillä 1 min Varakäynti [vuotta] 3 Käyntitarkkuus ± 1 s/päivä Johtimen poikkipinta (monisäikeinen) 0,5... 2,5 mm² 0, mm² 1 mod. 18 x 92 x 64 mm Käyttölämpötila C vaaleanharmaa EG Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi

26 Ajastimet Digitaaliset viikkokellokytkimet DIN potentiaalivapaalla kytkentäkoskettimella Viikkokello 1-kanavainen DIN 366 Käyttöjännite 230 V~ vaihtokosketin 50 Hz Ohjelmajaksot: 1 x 7 päivää 16A 250V AC1 Tehonkulutus maks. 1 VA lithium-nappiparistolla tyyppi: CR W 230 V hehku- ja halogeenilamput maks W Toiminnallisten kanavien määrä 1 Koskettimien määrä 1 Kytkentäkertojen määrä päälle/pois 20 Minimi väli 2 kytkentäkerran välillä 1 min Varakäynti [vuotta] 3 Käyntitarkkuus ± 1 s/päivä Johtimen poikkipinta (monisäikeinen) 0,5... 2,5 mm² 0, mm² 1 mod. 18 x 92 x 64 mm Käyttölämpötila C 20:llä vapaasti ohjelmoitavalla ohjelmalla vaaleanharmaa EG :sta esiasetellulla ohjelmalla vaaleanharmaa EG Viikkokello 1-kanavainen, 2 moduulia, DIN 366 Käyttöjännite 230 V~ vaihtokosketin 50 Hz Näppäimistön lukitus lukitusavaimella 16A 250V AC1 Ohjelmointi mahdollista ilman käyttöjännitettä Tehonkulutus maks. 0,5 VA /50 Hz Ohjelmajaksot: 1 x 7 päivää 2 W automaattisella kesä-/talviajan vaihdolla 230 V hehku- ja halogeenilamput maks W paristotyypillä: Lithium 1/2 AA Toiminnallisten kanavien määrä 1 Koskettimien määrä 1 Valinnainen Kytkentäkertojen määrä päälle/pois 56 Lukitusavain kellokytkimille EG Minimi väli 2 kytkentäkerran välillä 1 min Ohjelmointiavain kellokytkimille EG Varakäynti [vuotta] 5 Käyntitarkkuus ± 1,5 s/päivä Johtimen poikkipinta (moni säi keinen) 1, mm² mm² 2 mod. 35 x 85 x 64 mm Käyttölämpötila C ilman ohjelmointiavainta vaaleanharmaa EG10 3B ohjelmointiavaimella vaaleanharmaa EG Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi 203

27 Ajastimet Viikkokello 1-kanavainen, 2 moduulia, DIN, lisätoiminnoilla Käyttöjännite 230 V~ 50 Hz 16A 250V AC1 2 W 230 V hehku- ja halogeenilamput maks W Toiminnallisten kanavien määrä 1 Koskettimien määrä 1 Kytkentäkertojen määrä päälle/pois 56 Minimi väli 2 kytkentäkerran välillä 1 min Varakäynti [vuotta] 5 Käyntitarkkuus ± 1,5 s/päivä Johtimen poikkipinta (monisäikeinen) 1, mm² mm² 2 mod. 35 x 85 x 64 mm Käyttölämpötila C vaihtokosketin läsnäolon simulointi Näppäimistön lukitus lukitusavaimella pulssitoiminnolla satunnaisohjelmalla lomaohjelma päiväysaktivoinnilla Ohjelmointi mahdollista ilman käyttöjännitettä Ohjelmajaksot: 1 x 7 päivää LCD-näyttö taustavalolla automaattisella kesä-/talviajan vaihdolla ohjelmointiavaimella 366 Valinnainen Lukitusavain kellokytkimille EG Varaosa Ohjelmointiavain kellokytkimille EG Lisätoiminnolla vaaleanharmaa, Tehonkulutus maks. 6 VA 1) EG10 3E /24 V vaaleanharmaa, 12/24 V~/=, tehonkulutus maks. 0.8 VA EG10 3V ) Viikkokello 2-kanavainen DIN 366 Käyttöjännite 230 V~ 2 x vaihtokosketin 50 Hz Näppäimistön lukitus lukitusavaimella 16A 250V AC1 Ohjelmointi mahdollista ilman käyttöjännitettä Tehonkulutus maks. 6 VA /50 Hz Ohjelmajaksot: 2 x 7 päivää 4 W automaattisella kesä-/talviajan vaihdolla 230 V hehku- ja halogeenilamput maks W vaihtoehto lisätoiminnoilla: varustettu myös puls sitoi min nol la, satunnaisohjelmalla, läsnäolon simu loin nil- Toiminnallisten kanavien määrä 2 Koskettimien määrä 2 la ja lomaohjelmalla päivämääräaktivoinnilla Kytkentäkertojen määrä päälle/pois 56 Minimi väli 2 kytkentäkerran välillä 1 min Valinnainen Varakäynti [vuotta] 5 Lukitusavain kellokytkimille EG Varaosa Käyntitarkkuus ± 1,5 s/päivä Ohjelmointiavain kellokytkimille EG Johtimen poikkipinta (monisäikeinen) 1, mm² mm² 2 mod. 35 x 85 x 64 mm Käyttölämpötila C ohjelmointiavaimella vaaleanharmaa EG ilman ohjelmointiavainta vaaleanharmaa EG20 3B Lisätoiminnolla vaaleanharmaa EG20 3E Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi
