1 ASENNUSOHJE KAMMIOEROTIN JEKA MOOTTORIOHJAIMELLE N OUTDOOR DISCONNECTOR ISO 9001:2009 ISO 14001:2005 OHSAS 18001:2008 TYPE CUB

2 a) PACKING Erotin täydellisenä, sisältää erotinpaketin ja ohjainputket Erotinpaketti Ohjaustarvikepaketti JEKA kuormaerotin m. ohjailelle Pylväserotin ohjainputkilla Pylväserotin kammiollien IVEP sisältää Ohjaustarvike IVEP 2

9713095 Orsi 100x100x2000 + vinotuet + orsituki

(YJ-suojat 2 kpl tilattava erikseen 5806056

3 Orsi 100x100x vinotuet + orsituki Muuntaja 20,5 kv/ 230V 500 VA telineellä (YJ-suojat 2 kpl tilattava erikseen HDA-20MA-NMH 10 ka Uc=20kV) Connection transformer clamps 3

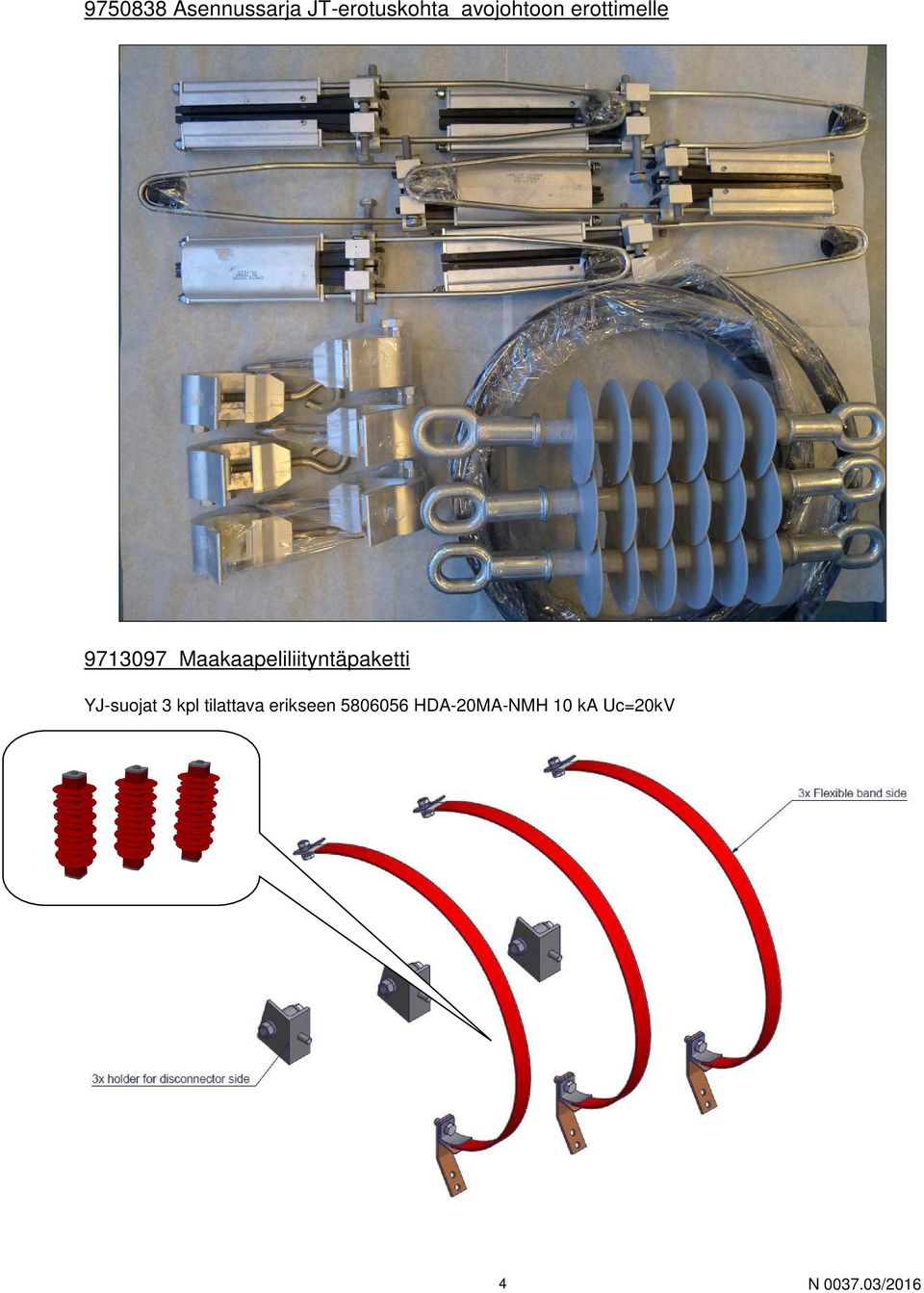

4 Asennussarja JT-erotuskohta avojohtoon erottimelle Maakaapeliliityntäpaketti YJ-suojat 3 kpl tilattava erikseen HDA-20MA-NMH 10 ka Uc=20kV 4

5 VFV521118R2 Elenia ABB moottoriohjain Lue huolella asennusohjeet kokonaan läpi ennen kuin aloitat asennustyön. Noudata asennusohjeessa olevia mittoja ja kiristysmomentteja 5

6 INSTALLATION Tarvittavat työvälineet Tools Lue huolella asennusohjeet kokonaan läpi ennen kuin aloitat asennustyön. Noudata asennusohjeessa olevia mittoja ja kiristysmomentteja Maadoitukset ja muut rakenteet erotinasemille rakennetaan Headpower ohjeistuksen mukaan 6

Noudata asennusohjeessa olevia mittoja ja kiristysmomentteja

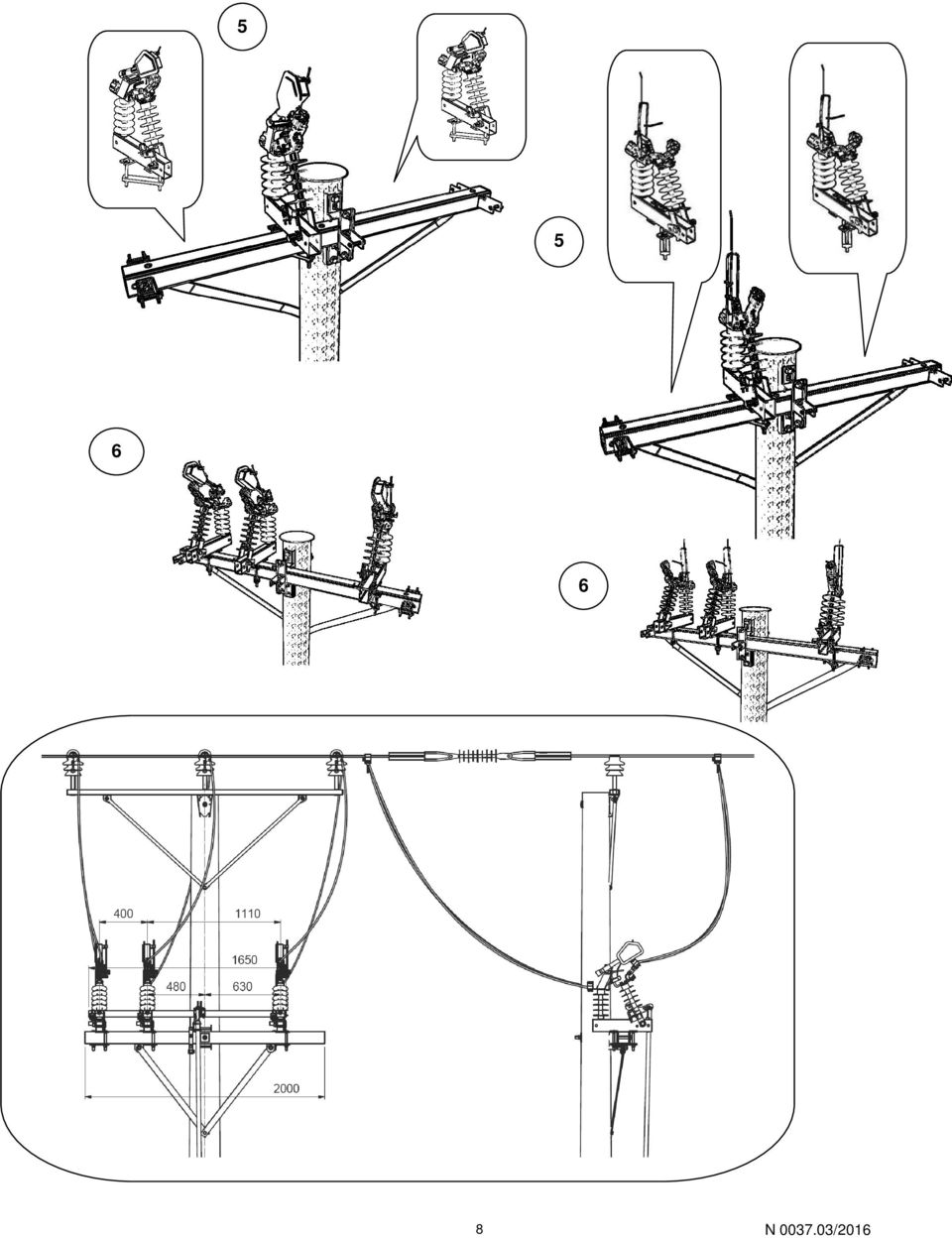

7 Elementtien vaaka-asennus Horizontal installation Asenna elementit mittakuvan mukaan orrelle ja kiristä käsikireyteen Erottimen kiinteä elementti virran tulosuunnan puolelle x 7

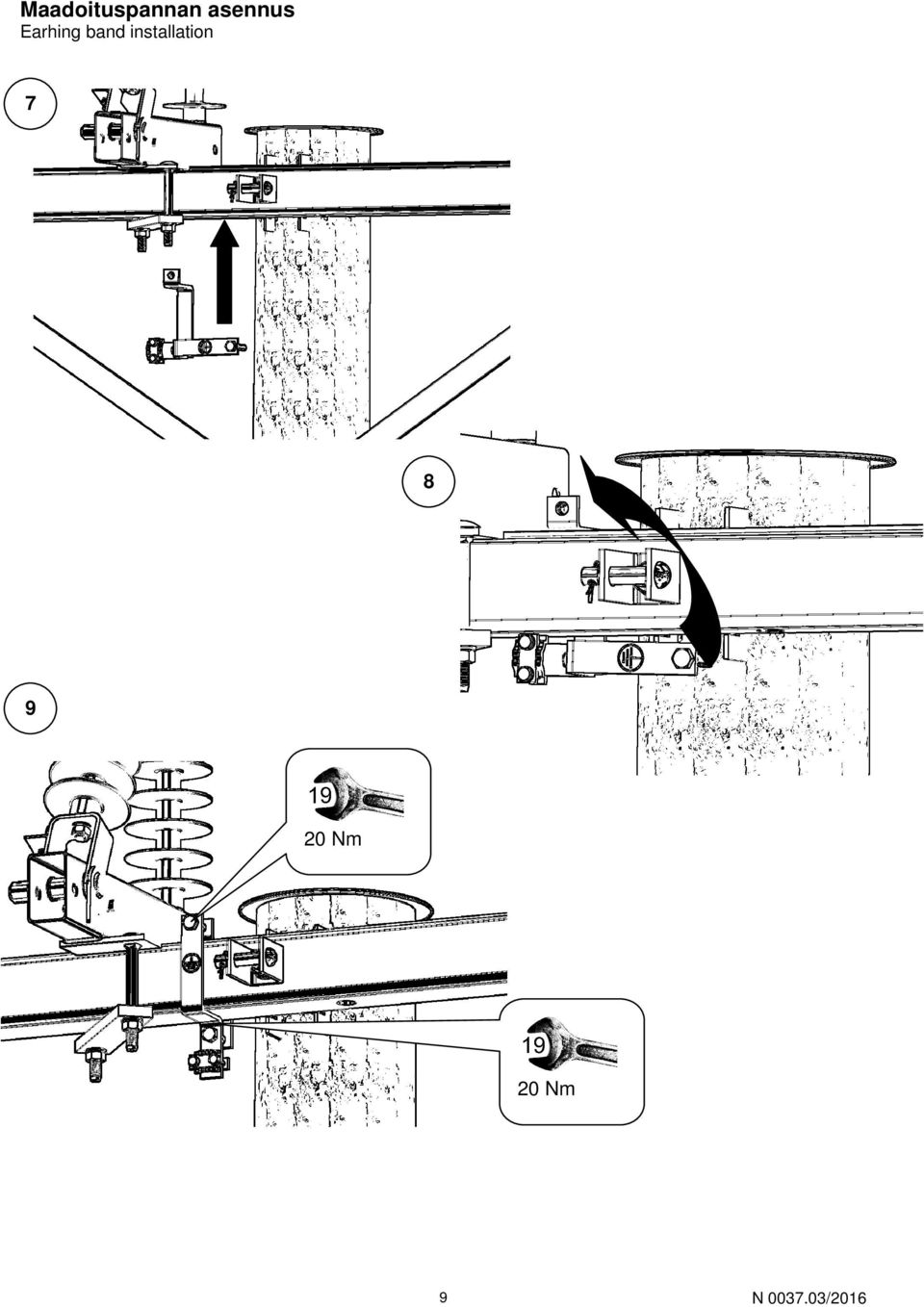

9 Maadoituspannan asennus Earhing band installation Nm 20 Nm 9

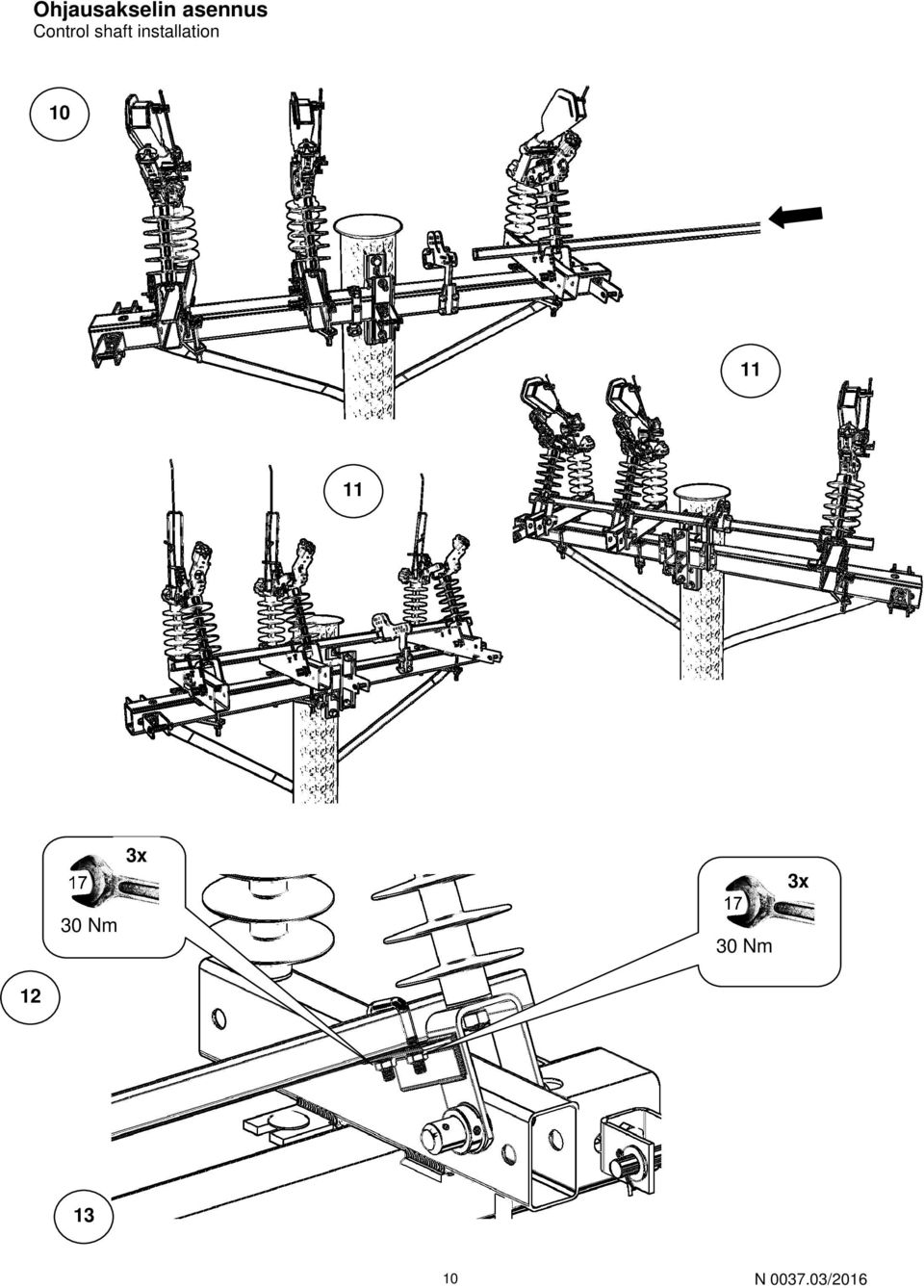

10 Ohjausakselin asennus Control shaft installation x 3x 30 Nm 30 Nm

11 6x 100 Nm Ohjausvipu elementtien vaaka-asennus Control lever installation horizontal (Huomioi vivun asento ja putken liitos, vaihda tarvittaessa) ( Notice position, change if needed) Nm 2x 30 Nm 2x 11

vivun asento ja putken liitos, vaihda tarvittaessa)

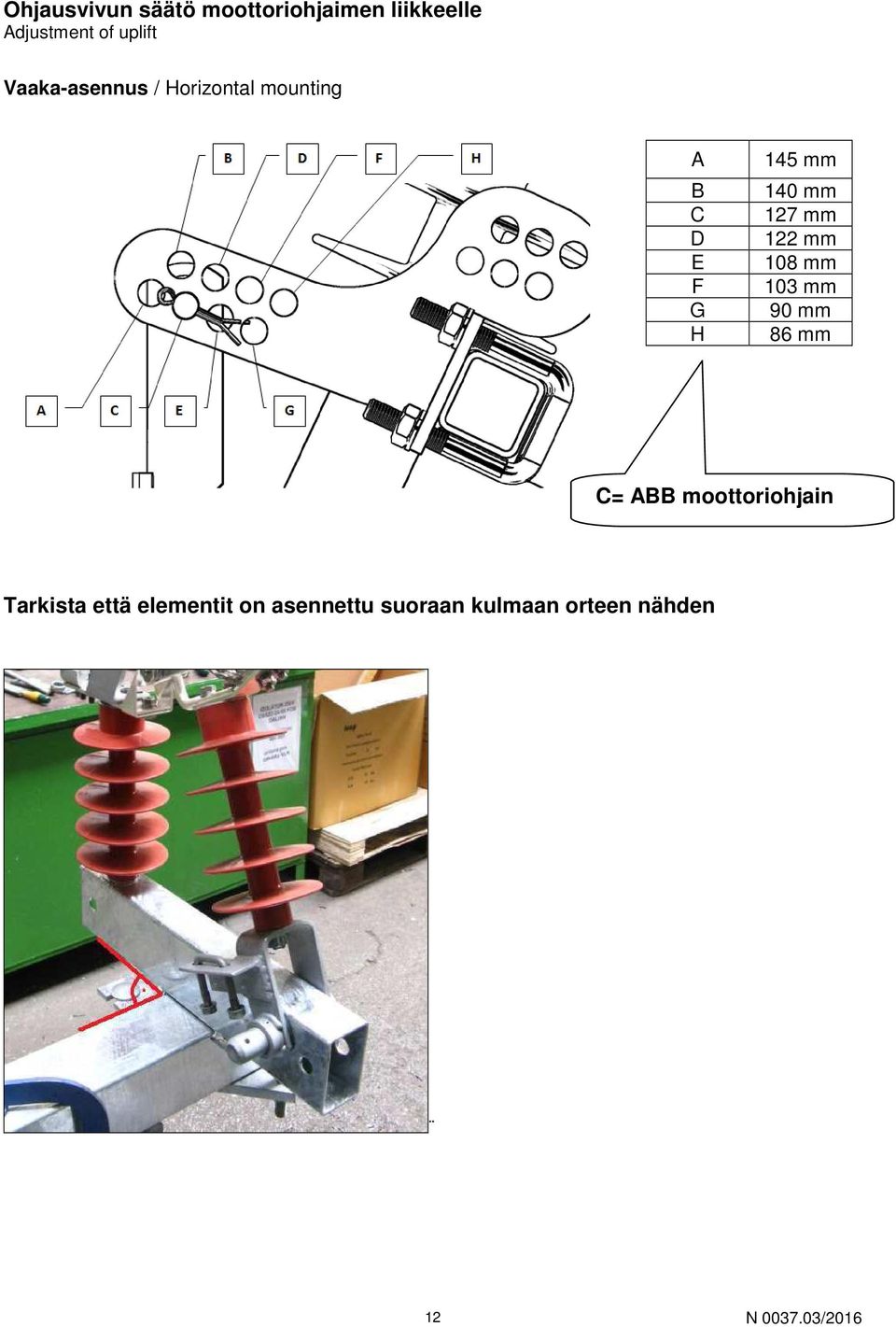

12 Ohjausvivun säätö moottoriohjaimen liikkeelle Adjustment of uplift Vaaka-asennus / Horizontal mounting A B C D E F G H 145 mm 140 mm 127 mm 122 mm 108 mm 103 mm 90 mm 86 mm C= ABB moottoriohjain Tarkista että elementit on asennettu suoraan kulmaan orteen nähden 12

140 mm 127 mm 122 mm 108 mm 103 mm 90 mm 86 mm C= ABB

13 Varmista että jokainen elementti on kiinni asennossa 13

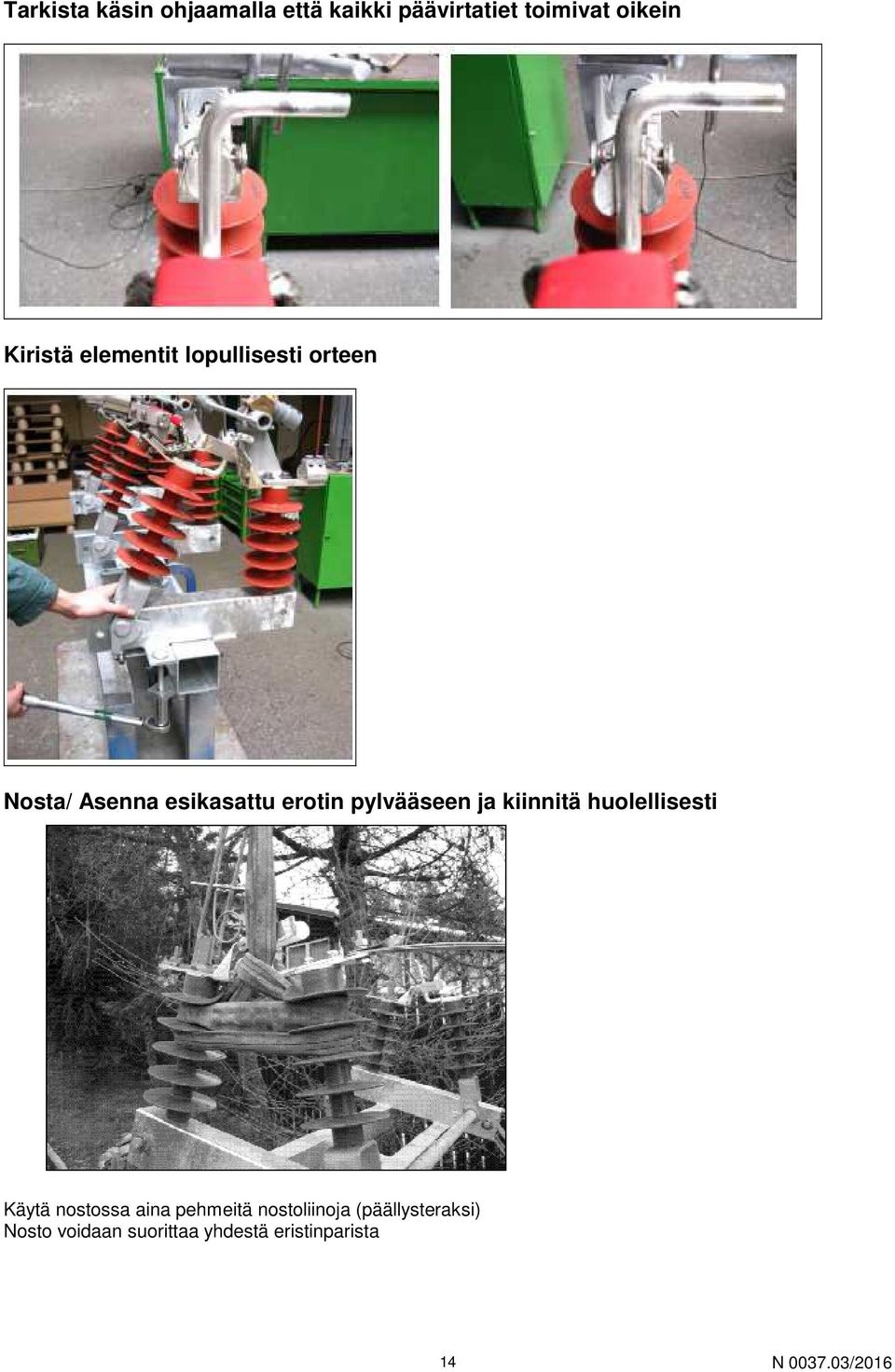

14 Tarkista käsin ohjaamalla että kaikki päävirtatiet toimivat oikein Kiristä elementit lopullisesti orteen Nosta/ Asenna esikasattu erotin pylvääseen ja kiinnitä huolellisesti Käytä nostossa aina pehmeitä nostoliinoja (päällysteraksi) Nosto voidaan suorittaa yhdestä eristinparista 14

pylvääseen ja kiinnitä huolellisesti Käytä nostossa aina pehmeitä

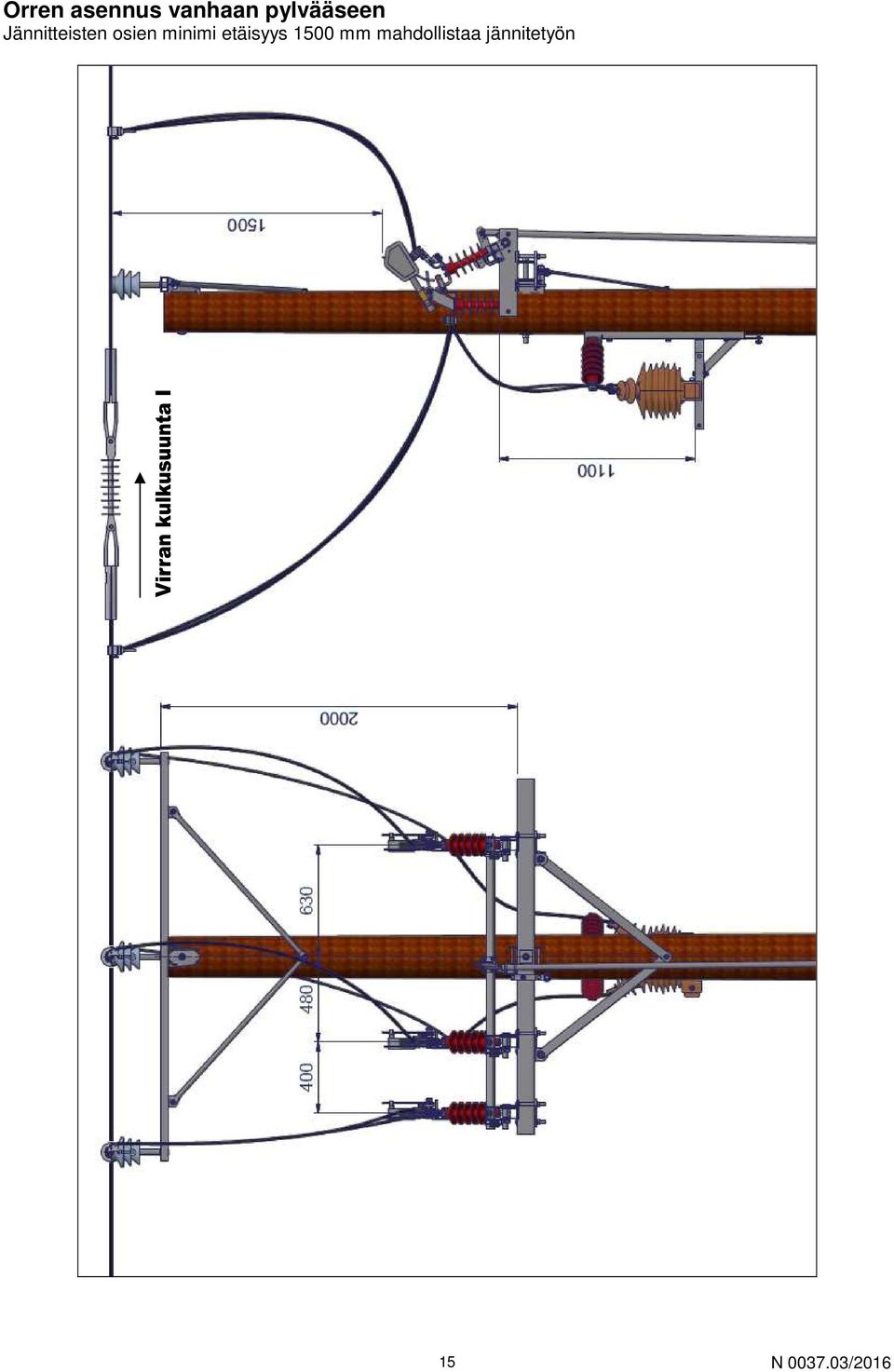

15 Orren asennus vanhaan pylvääseen Jännitteisten osien minimi etäisyys 1500 mm mahdollistaa jännitetyön 15

16 Orren asennus vanhan linjan alle uuteen pylvääseen Jännitteisten osien minimi etäisyys 1500 mm mahdollistaa jännitetyön 16

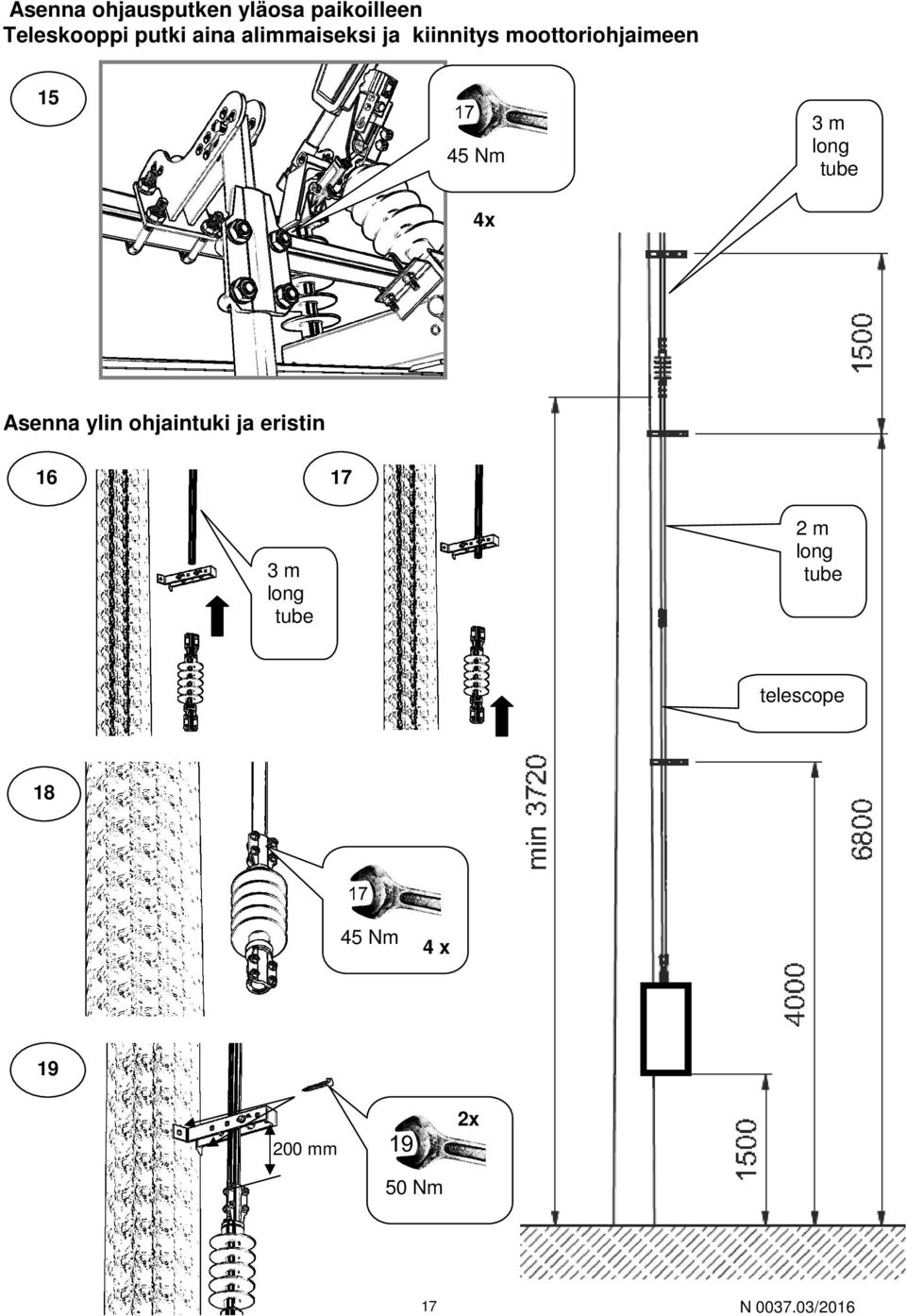

17 Asenna ohjausputken yläosa paikoilleen Teleskooppi putki aina alimmaiseksi ja kiinnitys moottoriohjaimeen Nm 4x 3 m long tube Asenna ylin ohjaintuki ja eristin m long tube 2 m long tube telescope Nm 4 x mm 2x 50 Nm 17

3 m long tube Asenna ylin ohjaintuki ja eristin 16 17 3 m

18 Asenna ohjaintuki eristimen alapuolelle ja alempi ohjausputki 20 2 m long tube Säädä tarvittaessa ohjausputken paikkaa Adjust place of tube if needed 21 4 x 1500 mm 4x 4 x 50 Nm 45 Nm 18

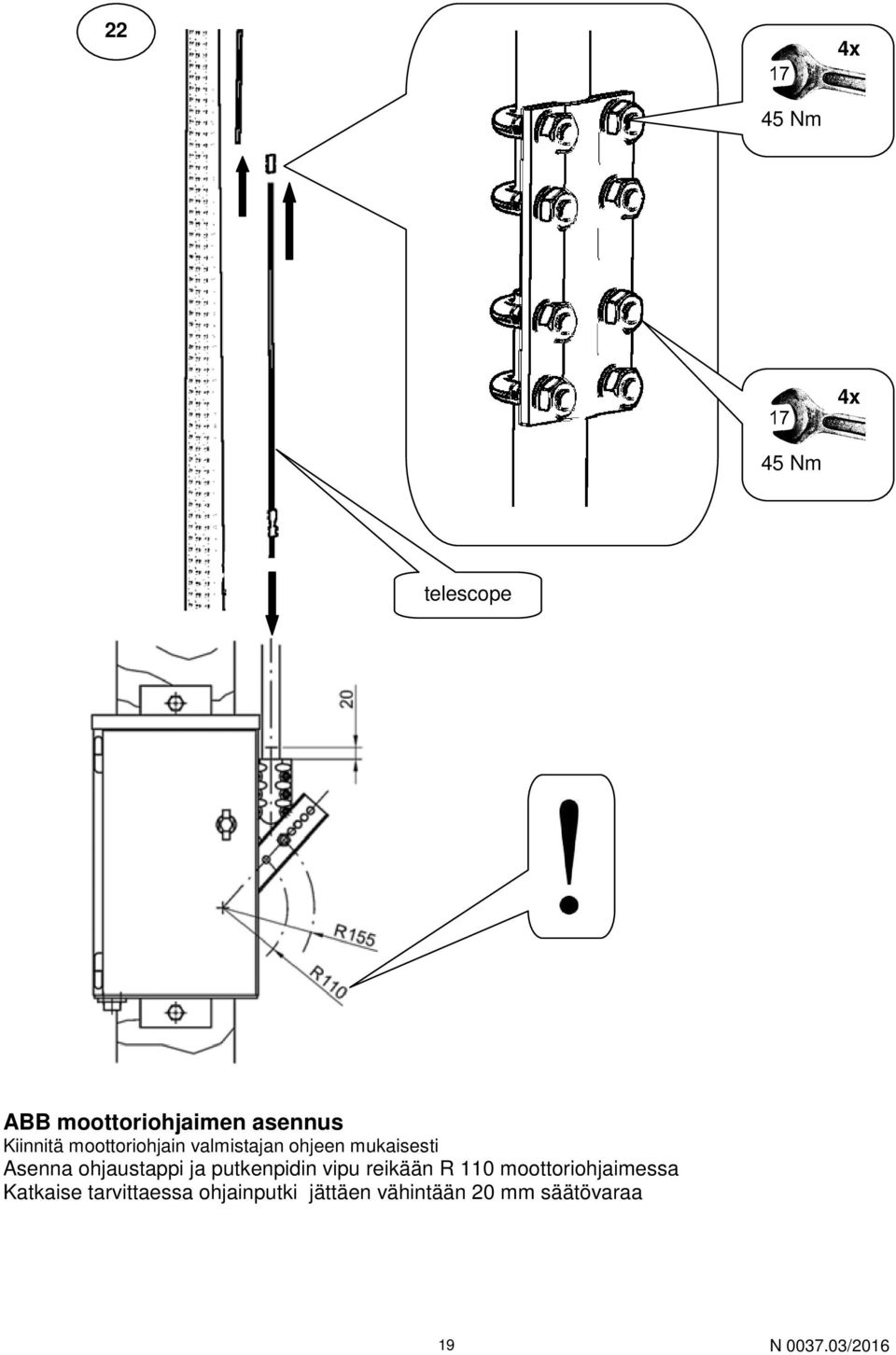

19 22 4x 45 Nm 4x 45 Nm telescope ABB moottoriohjaimen asennus Kiinnitä moottoriohjain valmistajan ohjeen mukaisesti Asenna ohjaustappi ja putkenpidin vipu reikään R 110 moottoriohjaimessa Katkaise tarvittaessa ohjainputki jättäen vähintään 20 mm säätövaraa 19

ohjaustappi ja putkenpidin vipu reikään R 110 moottoriohjaimessa

20 23 Ohjaimen säätö kiinniasennossa Adjustment in the close position I Check that all element wipes or chambers and drive are fully closed Tarkista että kaikkien elementtien piiskat tai kammiot sekä käsiohjain on täysin kiinniasennossa. II Make a mark with pen when all are fully closed position Tee merkki kun kaikki on täysin kiinni asennossa Open nuts so that teleskope tube can move Aukaise muttereita niin että teleskooppi putki voi liikkua 20

21 Open drive by hand control so that mark move 45 mm. Tighten then the nuts III Avaa käsiohjainta niin, että merkki siirtyy 45 mm. Kiristä mutterit 4x 45 Nm 45 mm IV Check that all elements can move open and close position stoppers. If not, move teleskope tube more open and test againg. Tarkista että kaikki elementit liikkuvat kiinni ja auki stoppareihin. Jos ei säädä teleskooppiputkesta lisää pituutta ja testaa uudelleen. Kiinni toleranssi ± 0mm Auki toleranssi max - 5mm MAX 5mm Säädä tarvittaessa teleskooppiliitoksesta putken pituutta Ohjaa erotinta muutaman kertaa varmistaaksesi oikean toimivuuden 21

22 Periaatekuva omakäyttömuuntajan ja ylijännitesuojatelineen asennuksesta kpl HDA-20MA-NMH 10 ka Uc=20kV ylijännitesuoja Muuntaja 20,5 kv/ 230V 500 VA telineellä Asenna muuntajateline mahdollisimman ylös 22

23 Periaatekuva kaapeliliitynnästä erottimelle kpl ylijännitesuojien asennussarja erottimelle kpl HDA-20MA-NMH 10 ka Uc=20kV ylijännitesuoja Nm 6 35 Nm Nm 23

24 Nm 12 24

25 Kaksipylväs asennukset Ensto SH70 orsi 1kpl Ensto SH72 orsitarvikesarja 1 kpl Ensto PSS orsituki 2 kpl 25

26 Manufactured and supplied by: IVEP, a.s. Vídeňská 117a, Brno, Czech Republic Tel.: Fax:
