ARKKITEHTIMALLIN TIETOSISÄLTÖ JA OHJEET

Transkriptio

1 ARKKITEHTIMALLIN TIETOSISÄLTÖ JA OHJEET Tietomallin ja muiden suunnitteludokumenttien tietosisältöjen tulee vastata toisiaan. Mallinnuksessa noudatetaan Yleisiä tietomallivaatimuksia 202. Sisältö on määritelty Hankintoja palvelevan suunnitteluvaiheeseen. Muiden suunnitteluvaiheiden sisällöt määritellään ennen ko. vaiheen aloitusta. Mallinnettava osa Kaikkia osia koskevaa Alapohjat, välipohjat ja yläpohjat Pilarit ja palkit Väliseinät Julkisivut Lasiseinät ja kaksoisjulkisivut Parvekkeet ja katokset Mallinnustapa: Mikäli arkkitehdilla ei ole käytössään rakennesuunnittelijan määrittämiä rakenteita, merkitään rakennetyypit siten, että niiden ensisijainen materiaali tai käyttö voidaan tunnistaa (Esim. VS-betoni, VS-muuraus, US-muuraus, US-rappaus). Merkintätavan tulee olla sellainen, että nämä luonnostyypit voidaan jälkeenpäin helposti korvata oikeilla rakennetyypeillä. Rakennusosat mallinnetaan Talo2000-järjestelmän mukaan. Revitissä Talo2000 luokkatunnus merkitään "keynote"-tietokenttään. ArchiCADissä ja muissa ohjelmissa, joissa on kuvatasot käytettävissä, rakennusosat mallinnetaantalo2000- järjestelmän mukaisille kuvatasoille. Laatat mallinnetaan oikean paksuisina kokonaisilla rakennetyypeillä. Kaatoja ei pääsääntöisesti mallinneta. Ala- ja välipohjat mallinnetaan yhtenäisenä laattana kantavien seinien alta, märkätilojen läpi, julkisivujen ja porrashuoneiden sisäpintaan rajautuen, yläpohjat julkisivuihin rajautuen. Selkeästi erilaiset rakennetyypit mallinnetaan omina laattoinaan esim. porrashuonelaatat ja asuntojen laatat ominaan. Vinokatoissa yläpohjarakenne ja vesikaterakenne mallinnetaan omina rakenteinaan. Vain merkittävät reiät mallinnetaan, ei esim. hormielementtikohtia. Pilarit mallinnetaan ulkomitoilla sisältäen pintarakenteen. Pilarit mallinnetaan kerroksittain, pääsääntöisesti holvien välin korkuisina, oikean kokoisina ja oikeaan sijaintiin, ei detaljointia. Seiniin liittyvät pilarit saavat leikata seinää eli seiniä ei tarvitse katkaista pilarien kohdalla. Palkit mallinnetaan kerroksittain oikean kokoisina ja oikeaan sijaintiin, ei detaljointia. Tarvittaessa tyyppi-/id -kenttään määritetään päämateriaali. Kaikki väliseinät mallinnetaan lattiapinnasta yläpuolisen holvin alapintaan, paitsi porrashuoneiden ja monikerroksisten aulatilojen kantavat seinät, jotka mallinnetaan soveltaen kerroskorkeuden mukaisesti. Kaikki seinän pintarakenteet mallinnetaan oikean paksuisina ja korkuisina. Pääsääntöisesti seinärakenteet sisältävät kaikki ko. rakenteen alikomponentit. Ulkoseinät mallinnetaan soveltaen kerroskorkeuden mukaisesti. Pääsääntöisesti seinärakenne sisältää kaikki ko. rakenteen alikomponentit. Julkisivutehosteet ja muusta julkisivusta poikkeavat rakenteet (esim. väri- ja materiaalikentät) mallinnetaan varsinaisen rakennetyypin pinnalle ohuella seinällä. Tunnisteeksi merkitään kyseisen julkisivun "johdannainen". Jos mallissa on lasiseiniä tai -julkisivuja, jotka muodostuvat kokonaan ikkunoista ja ovista, tulee ensin mallintaa umpinainen seinä (isäntäseinä) ja siihen ikkunat ja ovet, jotka muodostavat lasiseinän. Käytettäessä ohjelmistoissa olevia verhoseinätyökaluja (Curtain Wall), tulee varmistaa, että IFC -kirjoitustoiminto tukee sitä. Lasiseinät mallinnetaan mieluusti kerroksittain, mutta tästä voidaan sopia toisin projektikohtaisesti. Kaksoisjulkisivut (esimerkiksi ulkoseinästä irti oleva säleikkö tai lasitus) (Esim. US-SÄLEIKKÖ) mallinnetaan varsinaisesta seinärakenteesta erillisinä rakenteina noudattaen soveltaen seinistä ja lasiseinistä annettuja mallinnusohjeita. Parvekepielet mallinnetaan soveltaen kerroskorkeuden mukaisesti. Pääsääntöisesti seinärakenne sisältää kaikki ko. rakenteen alikomponentit. Kaatoja ei mallinneta. Katosten kaikkien osien on oltava tunnistetietojen avulla eroteltavissa muista samoilla työkalulla mallinnetuista rakennusosista.

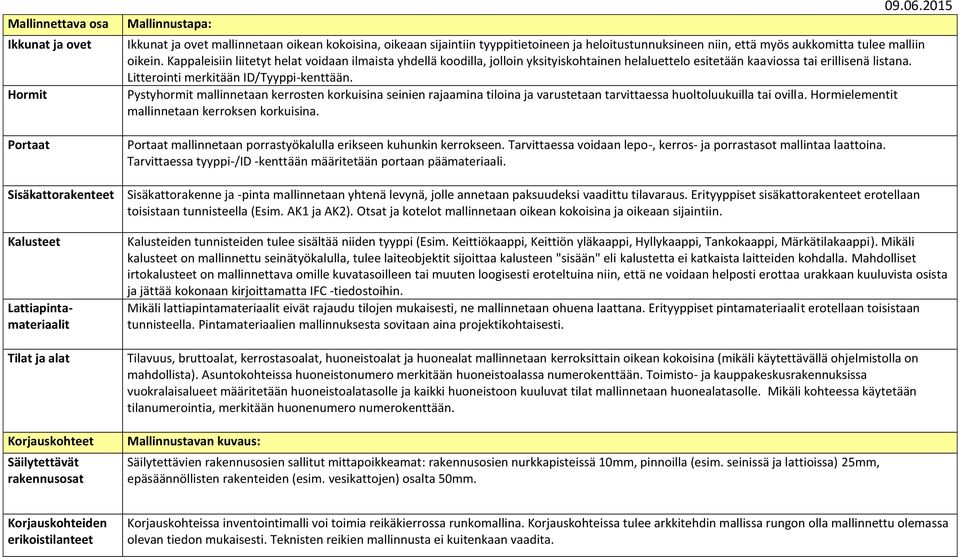

2 Mallinnettava osa Ikkunat ja ovet Hormit Portaat Sisäkattorakenteet Kalusteet Lattiapintamateriaalit Tilat ja alat Korjauskohteet Säilytettävät rakennusosat Mallinnustapa: Ikkunat ja ovet mallinnetaan oikean kokoisina, oikeaan sijaintiin tyyppitietoineen ja heloitustunnuksineen niin, että myös aukkomitta tulee malliin oikein. Kappaleisiin liitetyt helat voidaan ilmaista yhdellä koodilla, jolloin yksityiskohtainen helaluettelo esitetään kaaviossa tai erillisenä listana. Litterointi merkitään ID/Tyyppi-kenttään. Pystyhormit mallinnetaan kerrosten korkuisina seinien rajaamina tiloina ja varustetaan tarvittaessa huoltoluukuilla tai ovilla. Hormielementit mallinnetaan kerroksen korkuisina. Portaat mallinnetaan porrastyökalulla erikseen kuhunkin kerrokseen. Tarvittaessa voidaan lepo-, kerros- ja porrastasot mallintaa laattoina. Tarvittaessa tyyppi-/id -kenttään määritetään portaan päämateriaali. Sisäkattorakenne ja -pinta mallinnetaan yhtenä levynä, jolle annetaan paksuudeksi vaadittu tilavaraus. Erityyppiset sisäkattorakenteet erotellaan toisistaan tunnisteella (Esim. AK ja AK2). Otsat ja kotelot mallinnetaan oikean kokoisina ja oikeaan sijaintiin. Kalusteiden tunnisteiden tulee sisältää niiden tyyppi (Esim. Keittiökaappi, Keittiön yläkaappi, Hyllykaappi, Tankokaappi, Märkätilakaappi). Mikäli kalusteet on mallinnettu seinätyökalulla, tulee laiteobjektit sijoittaa kalusteen "sisään" eli kalustetta ei katkaista laitteiden kohdalla. Mahdolliset irtokalusteet on mallinnettava omille kuvatasoilleen tai muuten loogisesti eroteltuina niin, että ne voidaan helposti erottaa urakkaan kuuluvista osista ja jättää kokonaan kirjoittamatta IFC -tiedostoihin. Mikäli lattiapintamateriaalit eivät rajaudu tilojen mukaisesti, ne mallinnetaan ohuena laattana. Erityyppiset pintamateriaalit erotellaan toisistaan tunnisteella. Pintamateriaalien mallinnuksesta sovitaan aina projektikohtaisesti., bruttoalat, kerrostasoalat, huoneistoalat ja huonealat mallinnetaan kerroksittain oikean kokoisina (mikäli käytettävällä ohjelmistolla on mahdollista). Asuntokohteissa huoneistonumero merkitään huoneistoalassa numerokenttään. Toimisto- ja kauppakeskusrakennuksissa vuokralaisalueet määritetään huoneistoalatasolle ja kaikki huoneistoon kuuluvat tilat mallinnetaan huonealatasolle. Mikäli kohteessa käytetään tilanumerointia, merkitään huonenumero numerokenttään. Mallinnustavan kuvaus: Säilytettävien rakennusosien sallitut mittapoikkeamat: rakennusosien nurkkapisteissä 0mm, pinnoilla (esim. seinissä ja lattioissa) 25mm, epäsäännöllisten rakenteiden (esim. vesikattojen) osalta 50mm. Korjauskohteiden erikoistilanteet Korjauskohteissa inventointimalli voi toimia reikäkierrossa runkomallina. Korjauskohteissa tulee arkkitehdin mallissa rungon olla mallinnettu olemassa olevan tiedon mukaisesti. Teknisten reikien mallinnusta ei kuitenkaan vaadita.

3 Taso Mallinnuksen tarkkuustasojen kuvaukset: Mallinnetaan perusgeometrian osalta oikein siten, että rakenteiden ja tilojen kokonaismäärät selviävät mallista. Luonnos-tyypit ja määritykset riittävät. 2 Mallinnetaan perusgeometrian osalta oikein siten, että rakenteiden ja tilojen kokonaismäärät selviävät mallista. Mallissa tulee olla kohteen oikeat rakennetyypit sekä ikkunoissa ja ovissa perustyypitykset sekä EI- ja db -arvot. 3 Mallinnetaan perusgeometrian osalta oikein siten, että rakenteiden ja tilojen kokonaismäärät selviävät mallista. Mallissa tulee olla ikkunoiden ja ovien lopulliset litterat. Mallinnettavat rakennusosat ja tilat Alueosat 0P Purettavat aluerakent. Mallinnetaan kuten uudet rakennusosatkin. (PURETTAVA) x x 0S Säilyvät aluerakenteet Mallinnetaan kuten uudet rakennusosatkin. (SÄILYVÄ, SIIRRETTÄVÄ, KUNNOSTETTAVA) x x 3 Päällysteet (tontti) Laatta, katto, pinta. (ASF., HIEKKA, NURMI jne.) x x x x 4 Alueen varusteet Objekti. Mallinnuksesta sovitaan kohdekohtaisesti. x x 5 Alueen rakenteet 5 Pihavarastot Käytetään soveltuvia työkaluja. x x x x 52 Pihakatokset Käytetään soveltuvia työkaluja. (KATOS) x x x x 53 Aidat ja tukimuurit Seinä, objekti. (AITA, MUURI) x x x x x 54 Alueen portaat, luiskat Porras, laatta. (PORRAS, LUISKA jne.) x x ja terassit 55 Alueen pysäköintirak. Käytetään soveltuvia työkaluja. x x x x

4 Mallinnettavat rakennusosat ja tilat 2 Talo-osat 200P Purettavat talorakent. Mallinnetaan kuten uudet rakennusosatkin. (PURETTAVA) x x x x x x 200S Säilyvät talorakenteet Mallinnetaan kuten uudet rakennusosatkin. (SÄILYVÄ, SIIRRETTÄVÄ, KUNNOSTETTAVA) x x x x x x 2 Perustukset Seinä. Mallinnetaan vain näkyvät sokkelit. (SOKKELI) x x 22 Alapohjat 22 Alapohjalaatat 2 Laatta, katto. (AP) x x x x x 23 Runko 23 Väestönsuojat 2 Seinä, laatta. (VSS) x x x x x 232 Kantavat seinät 2 Seinä. (VS) x x x x x 233 Pilarit Pilari. (PILARI) x x x 234 Palkit Palkki. (PALKKI) x x x 235 Välipohjat 2 Laatta, katto. (VP) x x x x x 236 Yläpohjat 2 Laatta, katto. (YP) x x x x x 237 Runkoportaat Porras, laatta. (PORRAS) x x 24 Julkisivut 24 Ulkoseinät 2 Seinä. (US) x x x x x 242 Ikkunat 3 Ikkuna. x x x x x x x x 243 Ulko-ovet 3 Ovi. x x x x x x 244 Julkisivuvarusteet Objekti. x x 25 Ulkotasot 25 Parvekkeet Laatta, seinä, pilari, objekti. 2 Parvekelaatta (CL, ULOKEPARVEKE), Pieli (M), Parvekekaide (KAIDE), x x x x x Parvekekattolaatta (CX), Parvekepilari (CP), Parvekelasitus (LASITUS) 252 Katokset Laatta, katto. (KATOS) x x x x x 26 Vesikatot 262 Räystäsrakenteet Seinä. (RÄYSTÄS) x x x 263 Vesikatteet 2 Laatta, katto. (VK) x x x x x 264 Vesikattovarusteet Objekti. x x x

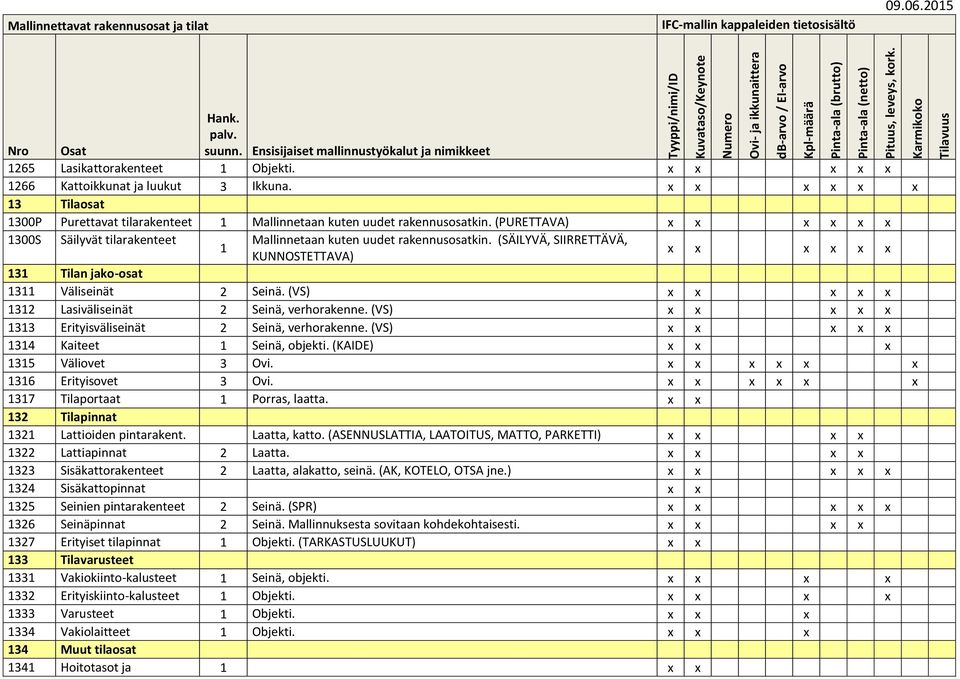

5 Mallinnettavat rakennusosat ja tilat 265 Lasikattorakenteet Objekti. x x x x x 266 Kattoikkunat ja luukut 3 Ikkuna. x x x x x x 3 Tilaosat 300P Purettavat tilarakenteet Mallinnetaan kuten uudet rakennusosatkin. (PURETTAVA) x x x x x x 300S Säilyvät tilarakenteet Mallinnetaan kuten uudet rakennusosatkin. (SÄILYVÄ, SIIRRETTÄVÄ, KUNNOSTETTAVA) x x x x x x 3 Tilan jako-osat 3 Väliseinät 2 Seinä. (VS) x x x x x 32 Lasiväliseinät 2 Seinä, verhorakenne. (VS) x x x x x 33 Erityisväliseinät 2 Seinä, verhorakenne. (VS) x x x x x 34 Kaiteet Seinä, objekti. (KAIDE) x x x 35 Väliovet 3 Ovi. x x x x x x 36 Erityisovet 3 Ovi. x x x x x x 37 Tilaportaat Porras, laatta. x x 32 Tilapinnat 32 Lattioiden pintarakent. Laatta, katto. (ASENNUSLATTIA, LAATOITUS, MATTO, PARKETTI) x x x x 322 Lattiapinnat 2 Laatta. x x x x 323 Sisäkattorakenteet 2 Laatta, alakatto, seinä. (AK, KOTELO, OTSA jne.) x x x x x 324 Sisäkattopinnat x x 325 Seinien pintarakenteet 2 Seinä. (SPR) x x x x x 326 Seinäpinnat 2 Seinä. Mallinnuksesta sovitaan kohdekohtaisesti. x x x x 327 Erityiset tilapinnat Objekti. (TARKASTUSLUUKUT) x x 33 Tilavarusteet 33 Vakiokiinto-kalusteet Seinä, objekti. x x x x 332 Erityiskiinto-kalusteet Objekti. x x x x 333 Varusteet Objekti. x x x 334 Vakiolaitteet Objekti. x x x 34 Muut tilaosat 34 Hoitotasot ja x x

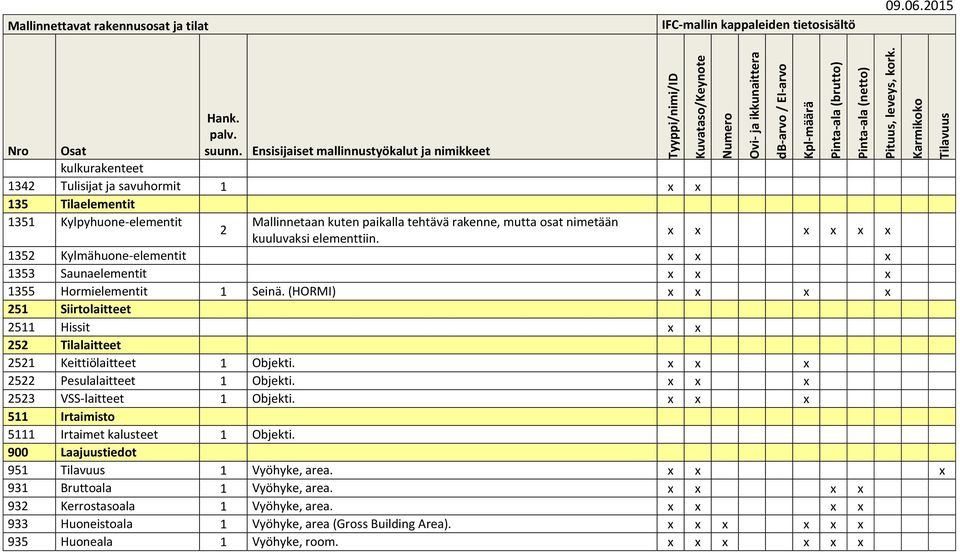

6 Mallinnettavat rakennusosat ja tilat kulkurakenteet 342 Tulisijat ja savuhormit x x 35 Tilaelementit 35 Kylpyhuone-elementit Mallinnetaan kuten paikalla tehtävä rakenne, mutta osat nimetään 2 kuuluvaksi elementtiin. x x x x x x 352 Kylmähuone-elementit x x x 353 Saunaelementit x x x 355 Hormielementit Seinä. (HORMI) x x x x 25 Siirtolaitteet 25 Hissit x x 252 Tilalaitteet 252 Keittiölaitteet Objekti. x x x 2522 Pesulalaitteet Objekti. x x x 2523 VSS-laitteet Objekti. x x x 5 Irtaimisto 5 Irtaimet kalusteet Objekti. 900 Laajuustiedot 95 Vyöhyke, area. x x x 93 Bruttoala Vyöhyke, area. x x x x 932 Kerrostasoala Vyöhyke, area. x x x x 933 Huoneistoala Vyöhyke, area (Gross Building Area). x x x x x x 935 Huoneala Vyöhyke, room. x x x x x x
