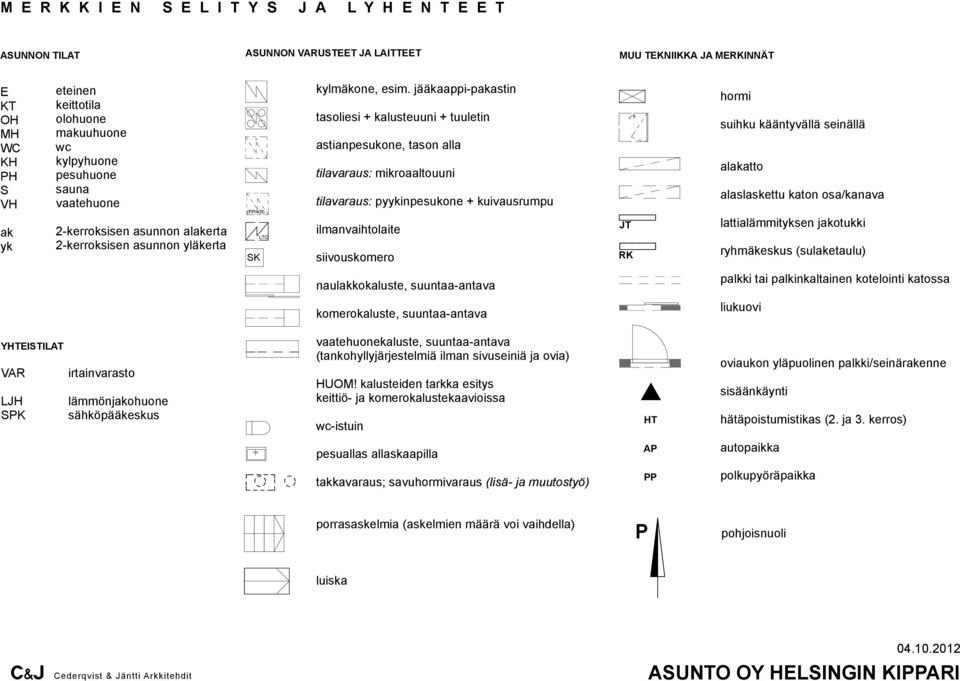

1 M E R K K I E N S E L I T Y S J A L Y H E N T E E T ASUNNON TILAT ASUNNON USTEET JA LAITTEET MUU TEKNIIKKA JA MERKINNÄT E KT OH WC KH PH S ak yk eteinen keittotila olohuone makuuhuone wc kylpyhuone pesuhuone sauna vaatehuone 2-kerroksisen asunnon alakerta 2-kerroksisen asunnon yläkerta (PP/KR) SK LTO kylmäkone, esim. jääkaappi-pakastin tasoliesi + kalusteuuni + tuuletin astianpesukone, tason alla tilavaraus: mikroaaltouuni tilavaraus: pyykinpesukone + kuivausrumpu ilmanvaihtolaite siivouskomero JT RK hormi suihku kääntyvällä seinällä alakatto alaslaskettu katon osa/kanava lattialämmityksen jakotukki ryhmäkeskus (sulaketaulu) naulakkokaluste, suuntaa-antava palkki tai palkinkaltainen kotelointi katossa komerokaluste, suuntaa-antava liukuovi YHTEISTILAT irtainvarasto LJH lämmönjakohuone SPK sähköpääkeskus vaatehuonekaluste, suuntaa-antava (tankohyllyjärjestelmiä ilman sivuseiniä ja ovia) HUOM! kalusteiden tarkka esitys keittiö- ja komerokalustekaavioissa wc-istuin HT oviaukon yläpuolinen palkki/seinärakenne sisäänkäynti hätäpoistumistikas (2. ja 3. kerros) pesuallas allaskaapilla AP autopaikka takkavaraus; savuhormivaraus (lisä- ja muutostyö) PP polkupyöräpaikka porrasaskelmia (askelmien määrä voi vaihdella) P pohjoisnuoli luiska

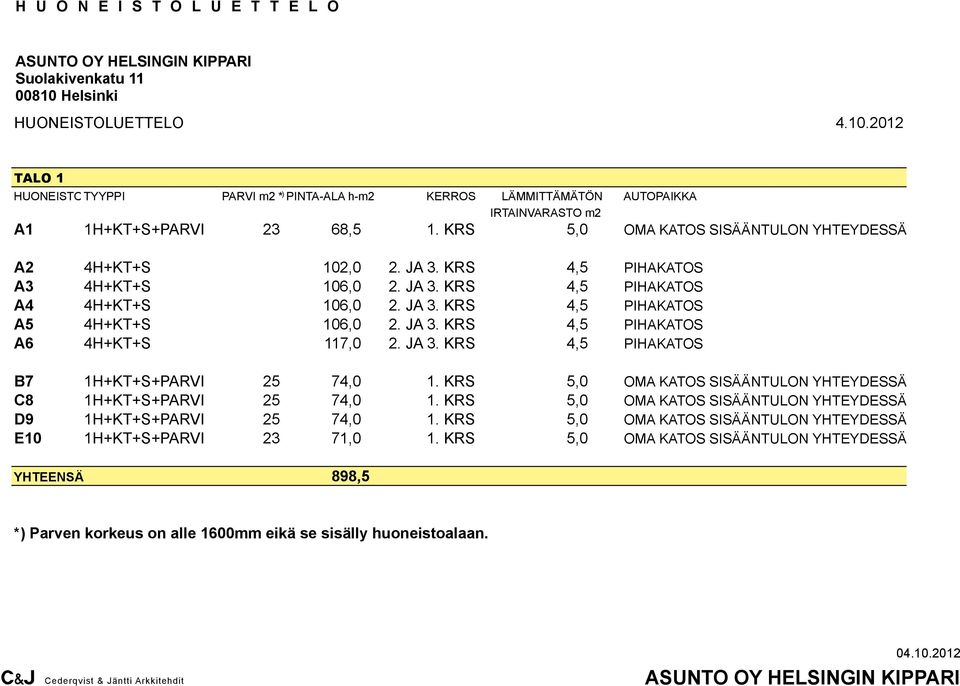

2 H U O N E I S T O L U E T T E L O Suolakivenkatu Helsinki HUONEISTOLUETTELO TALO 1 HUONEISTOTYYPPI PARVI m2 *)PINTA-ALA ) h-m2 KERROS LÄMMITTÄMÄTÖN AUTOPAIKKA IRTAINASTO m2 A1 1H+KT+S+PARVI 23 68,5 1. KRS 5,0 OMA KATOS SISÄÄNTULON YHTEYDESSÄ A2 4H+KT+S 102,0 2. JA 3. KRS 4,5 PIHAKATOS A3 4H+KT+S 106,0 2. JA 3. KRS 4,5 PIHAKATOS A4 4H+KT+S 106,0 2. JA 3. KRS 4,5 PIHAKATOS A5 4H+KT+S 106,0 2. JA 3. KRS 4,5 PIHAKATOS A6 4H+KT+S 117,0 2. JA 3. KRS 4,5 PIHAKATOS B7 1H+KT+S+PARVI 25 74,0 1. KRS 5,0 OMA KATOS SISÄÄNTULON YHTEYDESSÄ C8 1H+KT+S+PARVI 25 74,0 1. KRS 5,0 OMA KATOS SISÄÄNTULON YHTEYDESSÄ D9 1H+KT+S+PARVI 25 74,0 1. KRS 5,0 OMA KATOS SISÄÄNTULON YHTEYDESSÄ E10 1H+KT+S+PARVI 23 71,0 1. KRS 5,0 OMA KATOS SISÄÄNTULON YHTEYDESSÄ YHTEENSÄ 898,5 *) Parven korkeus on alle 1600mm eikä se sisälly huoneistoalaan.

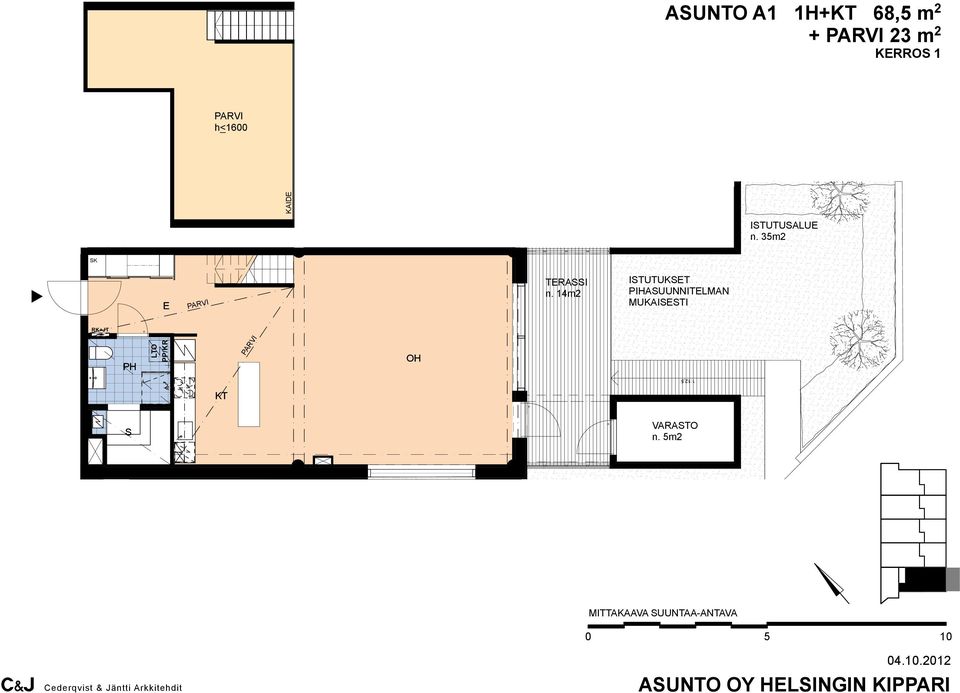

3 1:12,5 ASUNTO A1 1H+KT 68,5 m 2 + PARVI 23 m 2 KERROS 1 PARVI h<1600 E PARVI PH LTO PP/KR KAIDE ISTUTUSALUE n. 35m2 SK TERASSI n. 14m2 ISTUTUKSET PIHASUUNNITELMAN MUKAISESTI RK+JT PARVI OH KT S ASTO n. 5m2 MITTAKAAVA SUUNTAA-ANTAVA

4 ASUNTO A2 4H+KT+S 102,0 m 2 KERROKSET 2 JA 3 AULA JT KM6H HT PP/KR LTO PH S PARVEKE 3. KERROS (yläkerta) RK+JT E OH SK MARKIISI- AUS TERASSI KH KT 2. KERROS (alakerta) HT MITTAKAAVA SUUNTAA-ANTAVA

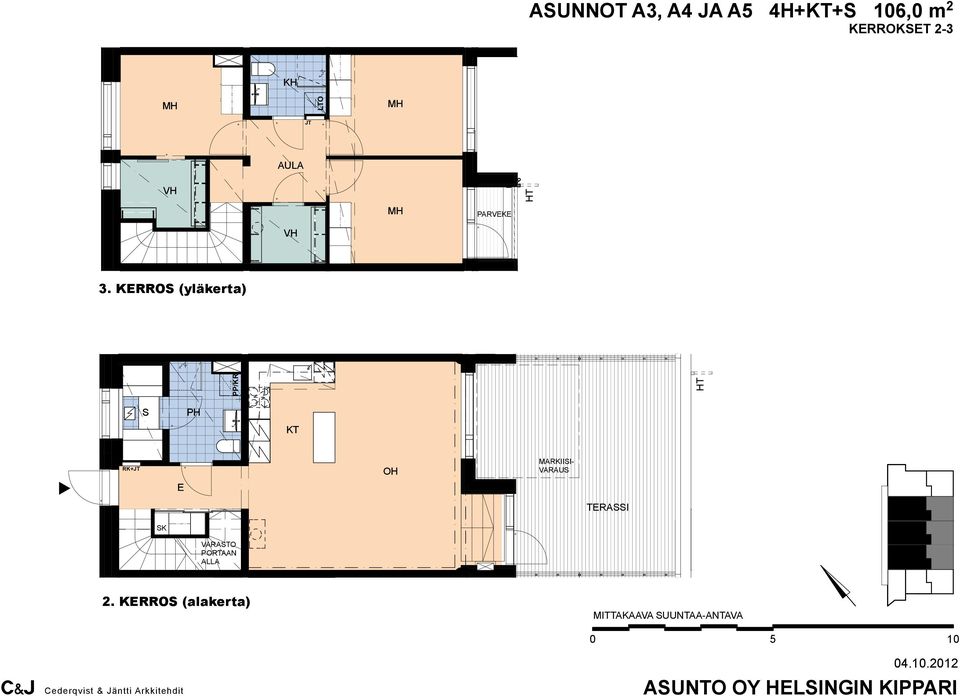

5 ASUNNOT A3, A4 JA A5 4H+KT+S 106,0 m 2 KERROKSET 2-3 KH KM6H LTO JT AULA HT PARVEKE 3. KERROS (yläkerta) PP/KR HT S PH KT RK+JT E OH MARKIISI- AUS TERASSI SK ASTO PORTAAN ALLA 2. KERROS (alakerta) MITTAKAAVA SUUNTAA-ANTAVA

6 ASUNTO A6 4H+KT+S 117,0 m 2 KERROKSET 2-3 KH KM6H LTO JT AULA PARVEKE HT 3. KERROS (yläkerta) PP/KR HT S PH RK+JT KT E OH MARKIISI- AUS SK ASTO PORTAAN ALLA 2. KERROS (alakerta) MITTAKAAVA SUUNTAA-ANTAVA

7 1:12,5 KAIDE ASUNNOT B7, C8, D9 1H+KT+S 74,0 m 2 + PARVI 25 m 2 KERROS 1 PARVI h<1600 S PH PP/KR LTO KT TERASSI n. 13,5m2 ISTUTUKSET PIHASUUNNITELMAN MUKAISESTI ISTUTUSALUE n. 31m2 TUKIMUURI PALOSUOJATTU UMPI-IKKUNA AUTOKATOS n. 11m2 RK+JT TK SK E PARVI B OH ASTO n. 5m2 MITTAKAAVA SUUNTAA-ANTAVA

8 1:12,5 KAIDE ASUNTO E10 1H+KT+S 71,0 m 2 + PARVI 23 m 2 KERROS 1 PARVI h<1600 TUKIMUURI TT ISTUTUSALUE n. 60m2 PP/KR LTO S PH KT TERASSI n. 14m2 ISTUTUKSET PIHASUUNNITELMAN MUKAISESTI PALOSUOJATTU UMPI-IKKUNA AUTOKATOS n. 11m2 TK SK RK+JT E PARVI OH ASTO n. 5m2 MITTAKAAVA SUUNTAA-ANTAVA

9 1:12,5 1:12,5 1:12,5 1:12,5 1:12,5 1. KERROS OLEVA MUUNTAMO A 4 A 5 A 6 SPK A 2 AP A 1 A 3 TALO- AUTO- KATOS E10 E10 E10 AP A 2 AP A 3 AUTO- KATOS D9 D9 D9 AP A 4 AP A 5 AUTO- KATOS C8 C8 C8 AP A 6 JÄTEPISTE AUTO- KATOS B7 B7 B7 HISSI A1 LJH (PORTAAN ALLA) A1

10 2. KERROS A6ak A5ak A4ak A3ak HISSI A2ak

11 R_ KERROS A6yk A5yk A4yk A3yk A2yk

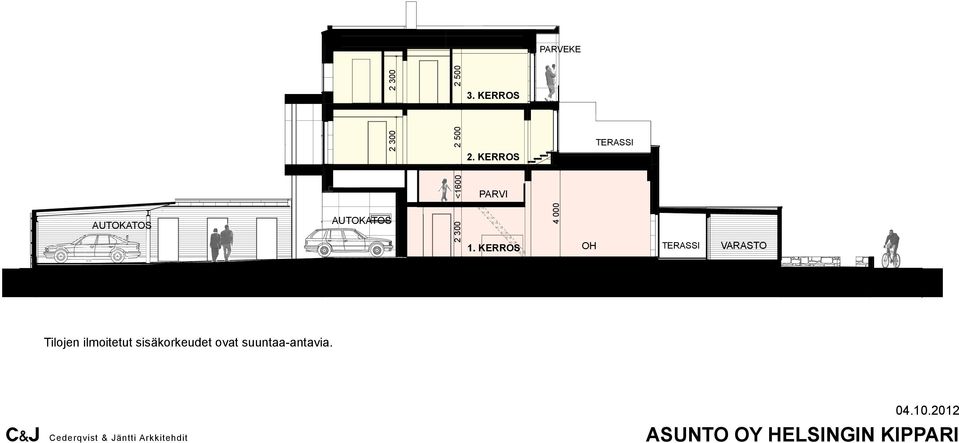

12 PARVEKE AUTOKATOS AUTOKATOS < KERROS 2. KERROS PARVI 1. KERROS OH TERASSI TERASSI ASTO Tilojen ilmoitetut sisäkorkeudet ovat suuntaa-antavia.

13 JULKISIVU KOILLISEEN JULKISIVUMATERIAALIT 1 METALLIKASETTI TUMMANHARMAA 2 PUUKUVIOINEN JULKISIVULEVY 3 PELTI TUMMANHARMAA 4 LAUTA 5 LUONNONKIVI VÄRIEN JA MATERIAALIEN VASTAAVUUS SUUNTAA-ANTAVA.

14 JULKISIVU LUOTEESEEN JULKISIVUMATERIAALIT 1 METALLIKASETTI TUMMANHARMAA 2 PUUKUVIOINEN JULKISIVULEVY 3 PELTI TUMMANHARMAA 4 LAUTA 5 LUONNONKIVI VÄRIEN JA MATERIAALIEN VASTAAVUUS SUUNTAA-ANTAVA.

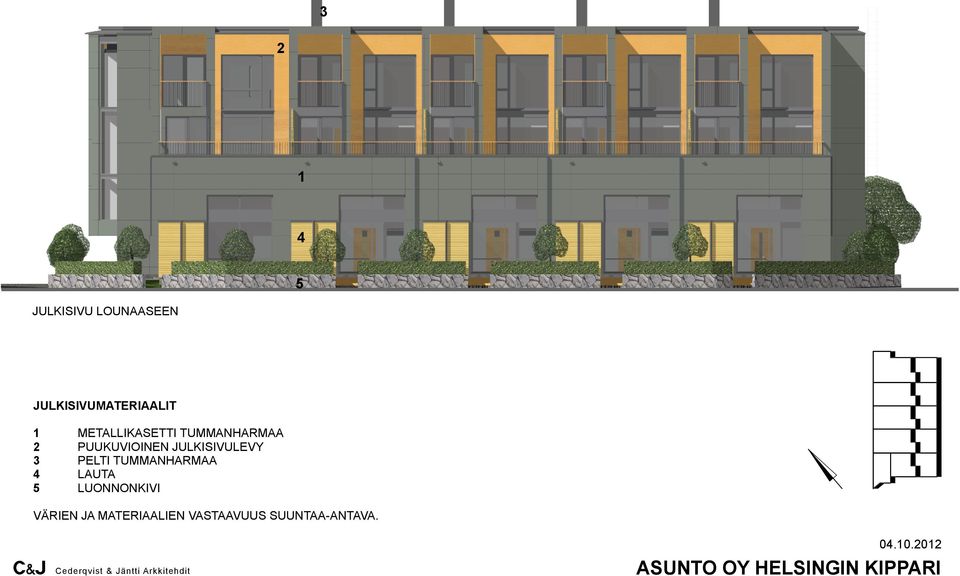

15 JULKISIVU LOUNAASEEN JULKISIVUMATERIAALIT 1 METALLIKASETTI TUMMANHARMAA 2 PUUKUVIOINEN JULKISIVULEVY 3 PELTI TUMMANHARMAA 4 LAUTA 5 LUONNONKIVI VÄRIEN JA MATERIAALIEN VASTAAVUUS SUUNTAA-ANTAVA.

16 JULKISIVU KAAKKOON JULKISIVUMATERIAALIT 1 METALLIKASETTI TUMMANHARMAA 2 PUUKUVIOINEN JULKISIVULEVY 3 PELTI TUMMANHARMAA 4 LAUTA 5 LUONNONKIVI VÄRIEN JA MATERIAALIEN VASTAAVUUS SUUNTAA-ANTAVA.
