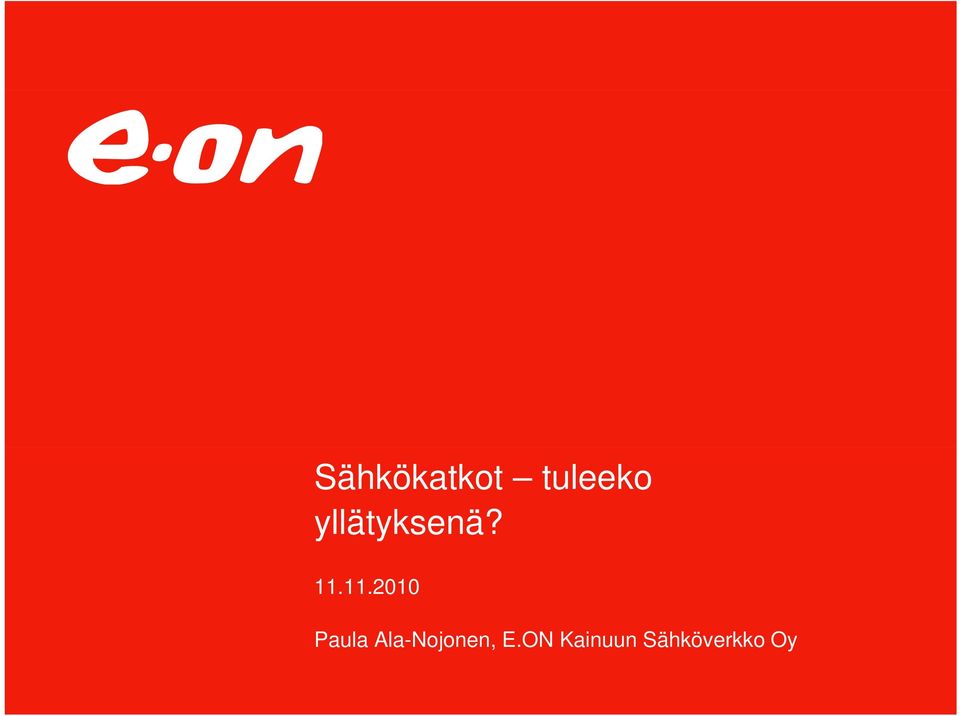

1 Sähkökatkot tuleeko yllätyksenä? y Paula Ala-Nojonen, E.ON Kainuun Sähköverkko Oy

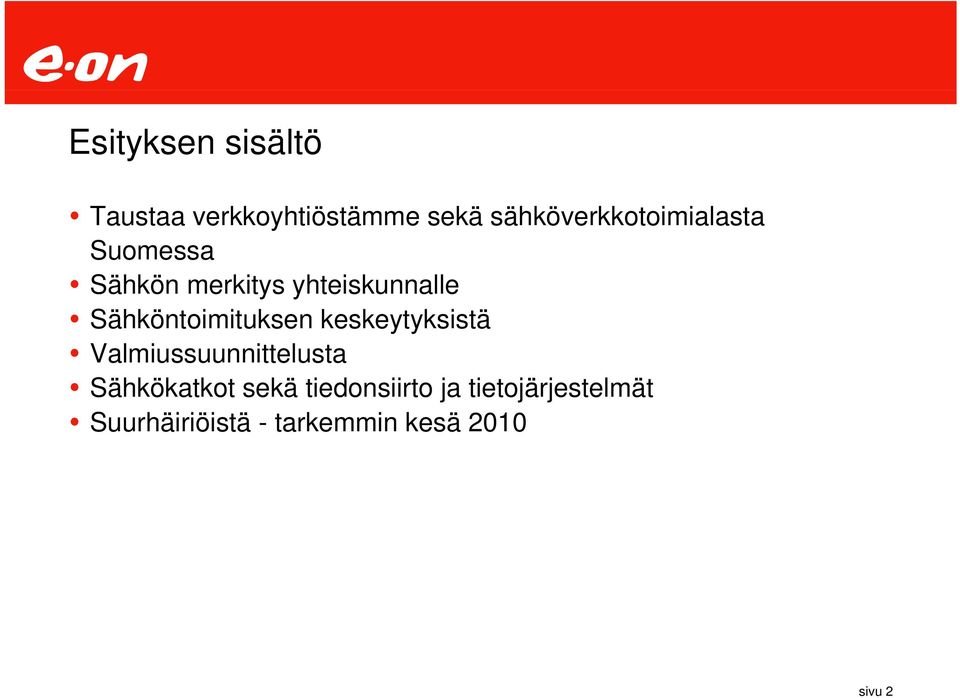

2 Esityksen sisältö Taustaa verkkoyhtiöstämme sekä sähköverkkotoimialasta Suomessa Sähkön merkitys yhteiskunnalle Sähköntoimituksen keskeytyksistä Valmiussuunnittelusta Sähkökatkot sekä tiedonsiirto ja tietojärjestelmät Suurhäiriöistä - tarkemmin kesä 2010 sivu 2

Sähköntoimituksen keskeytyksistä Valmiussuunnittelusta

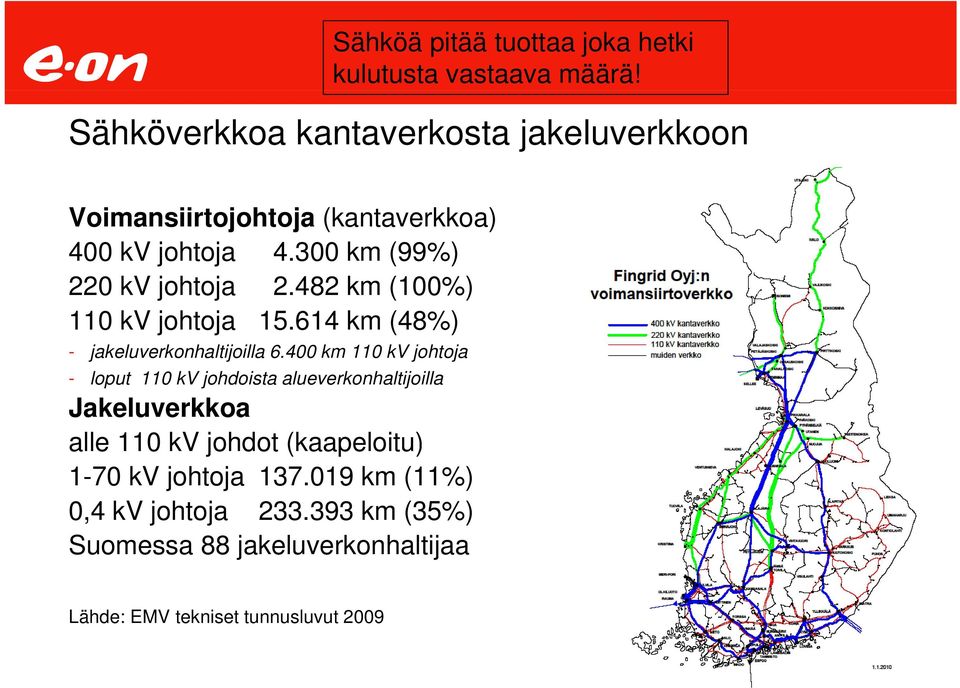

3 Sähköä pitää tuottaa joka hetki kulutusta vastaava määrä! Sähköverkkoa kantaverkosta jakeluverkkoon Voimansiirtojohtoja (kantaverkkoa) 400 kv johtoja km (99%) 220 kv johtoja km (100%) 110 kv johtoja km (48%) - jakeluverkonhaltijoilla eu e atjo a6.400 km 110 kv johtoja - loput 110 kv johdoista alueverkonhaltijoilla Jakeluverkkoa alle 110 kv johdot (kaapeloitu) 1-70 kv johtoja km (11%) 0,4 kv johtoja km (35%) Suomessa 88 jakeluverkonhaltijaa k ltij Lähde: EMV tekniset tunnusluvut 2009 sivu 3

482 km (100%) 110 kv johtoja 15.614 km (48%) - jakeluverkonhaltijoilla eu e atjo a6.

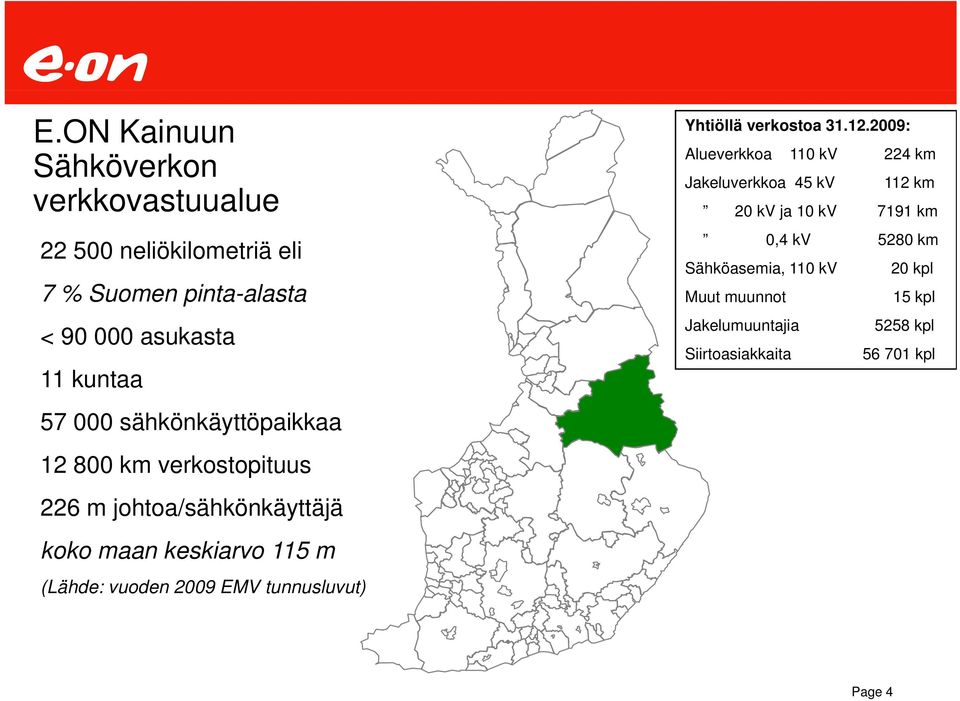

4 E.ON Kainuun Sähköverkon verkkovastuualue neliökilometriä eli 7 % Suomen pinta-alasta < asukasta 11 kuntaa sähkönkäyttöpaikkaa km verkostopituus 226 m johtoa/sähkönkäyttäjä koko maan keskiarvo 115 m (Lähde: vuoden 2009 EMV tunnusluvut) Yhtiöllä verkostoa : Alueverkkoa 110 kv 224 km Jakeluverkkoa erkkoa 45 kv 112 km 20 kv ja 10 kv 7191 km 0,4 kv 5280 km Sähköasemia, 110 kv 20 kpl Muut muunnot 15 kpl Jakelumuuntajia 5258 kpl Siirtoasiakkaita kpl Page 4

EMV tunnusluvut) Yhtiöllä verkostoa 31.12.

5 Tietoa verkostomme laajuudesta Kainuu Koko maa yhteensä Verkkoasiakkaita, kpl/km 2 2,4 9,2 Pienjänniteverkkoa, m/verkkoasiakas Keskijänniteverkkoa, m/verkkoasiakas Verkkoalueemme erityispiirteitä: -laaja, harvaanasuttu maaseutu -metsiä runsaasti, vaara-alueita -asutus levittäytynyt ei haluttu nähdä eikä kuulla naapuria -asutus länsiosassa verkkoaluetta nauhamaista, kuten Pohjanmaalla ja Lapissa Page 5

erityispiirteitä: -laaja, harvaanasuttu maaseutu -metsiä runsaasti, vaara-alueita -asutus levittäytynyt

6 Tietoja jakeluverkostamme Verkkoasiakkaista yli 60 % on taajamissa. n verkkoasiakasta hajaasutusalueella Keskijänniteverkosta noin 7 % kaupunki- ja taajama-alueilla Näistä yli puolet (55 %) on kaapeloitu Valtaosa (6.600 km) keskijänniteverkosta kijä it k t on haja asutusalueella. Haja-asutusalueella jatkossakin ilmajohtoina vähemmän häiriöisille tienvarsille verkostoautomaation lisääminen ja uutta tekniikkaa Pienjännitejohdoista lähes 0 kolmannes (32%) on maakaapeleita, Ilmajohdot Maakaapelit kaupunki- ja taajama-alueilla 75 %. Keskijänniteverkko (km) Ilmajohdot ovat lähes Pienjänniteverkko it (km) kokonaisuudessaan päällystettyjä ilmakaapeleita. Page 6

600 km) keskijänniteverkosta kijä it k t on haja- 4 000 asutusalueella.

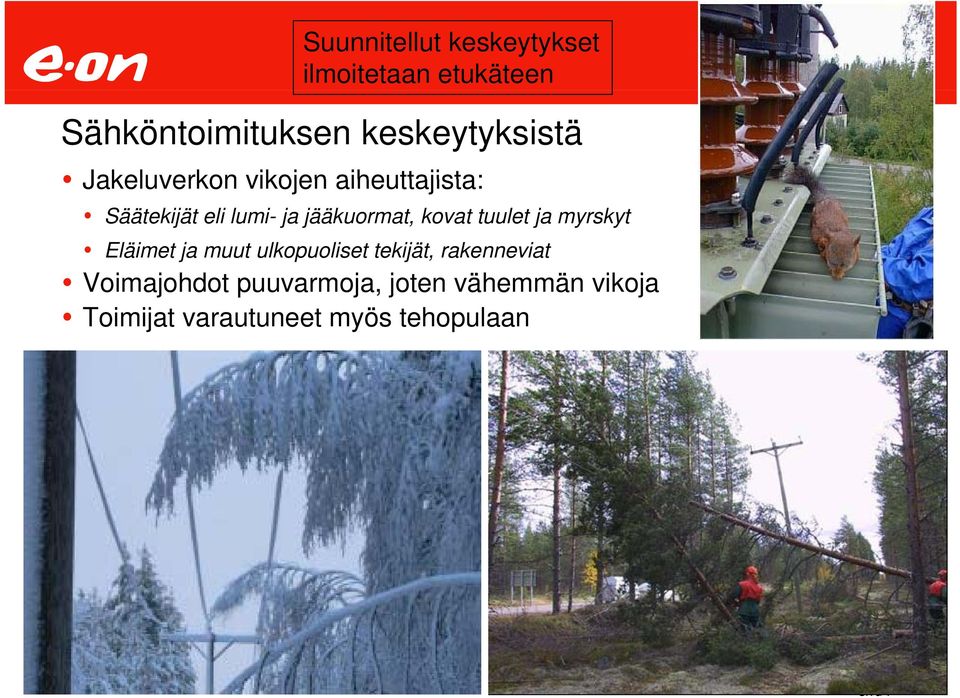

7 Suunnitellut keskeytykset ilmoitetaan etukäteen Sähköntoimituksen keskeytyksistä Jakeluverkon vikojen aiheuttajista: Säätekijät eli lumi- ja jääkuormat, kovat tuulet ja myrskyt Eläimet ja muut ulkopuoliset tekijät, rakenneviat Voimajohdot puuvarmoja, joten vähemmän vikoja Toimijat varautuneet myös tehopulaan sivu 7

jääkuormat, kovat tuulet ja myrskyt Eläimet ja muut ulkopuoliset tekijät,

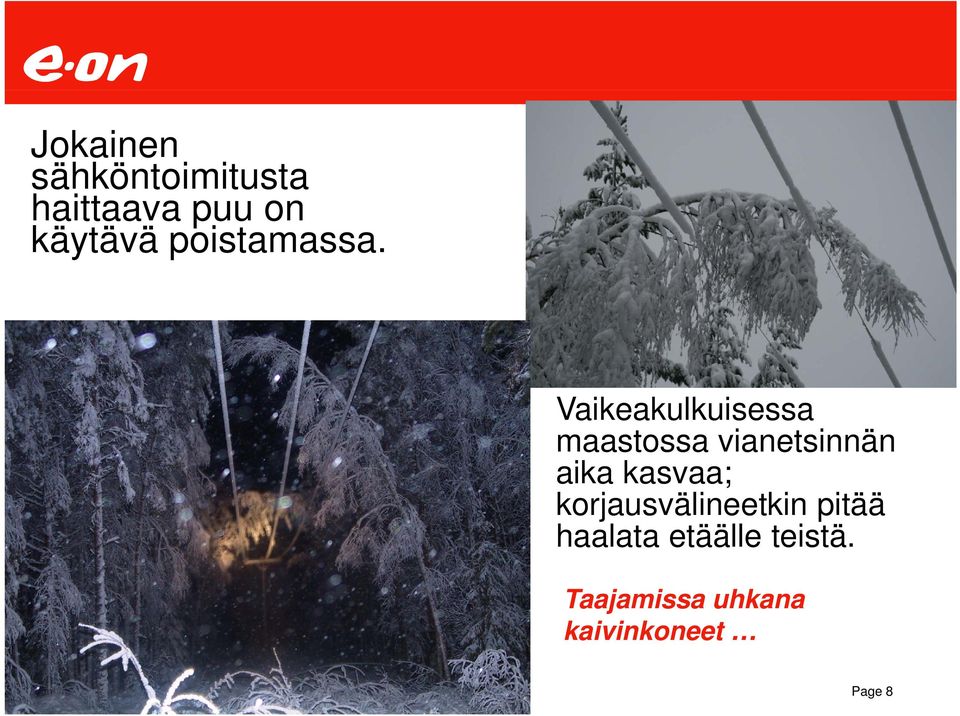

8 Jokainen sähköntoimitusta haittaava puu on käytävä poistamassa. Vaikeakulkuisessa maastossa vianetsinnän aika kasvaa; korjausvälineetkin pitää haalata etäälle teistä. Taajamissa uhkana kaivinkoneet i k Page 8

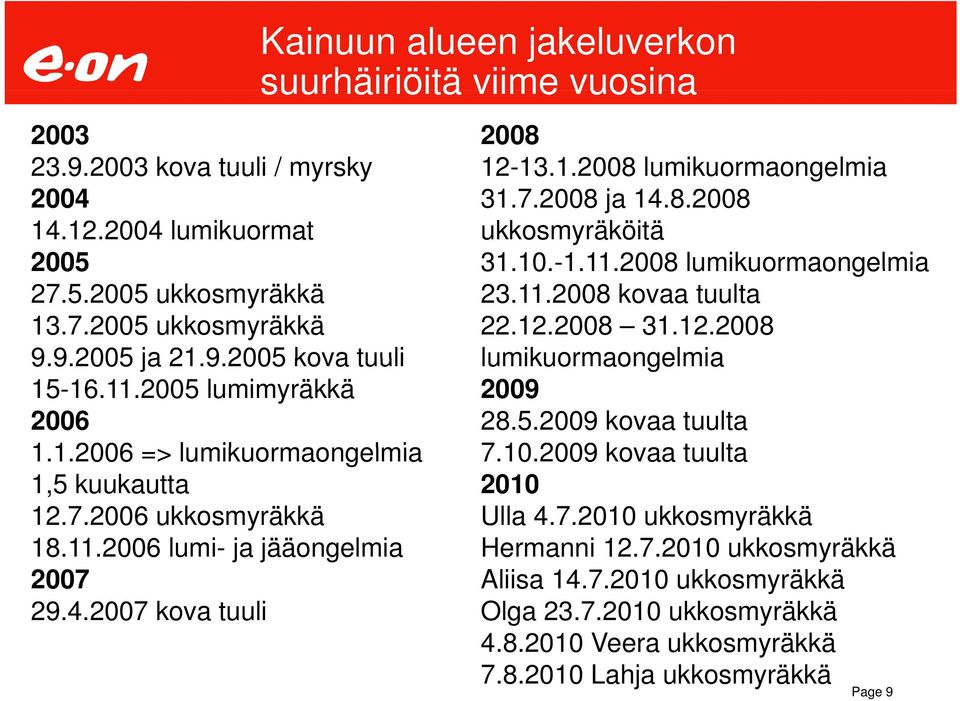

9 kova tuuli / myrsky y lumikuormat ukkosmyräkkä ukkosmyräkkä ja kova tuuli lumimyräkkä => lumikuormaongelmia 1,5 kuukautta ukkosmyräkkä lumi- ja jääongelmia kova tuuli Kainuun alueen jakeluverkon suurhäiriöitä viime vuosina lumikuormaongelmia ja ukkosmyräköitä lumikuormaongelmia kovaa tuulta lumikuormaongelmia kovaa tuulta kovaa tuulta 2010 Ulla ukkosmyräkkä Hermanni ukkosmyräkkä Aliisa ukkosmyräkkä Olga ukkosmyräkkä Veera ukkosmyräkkä Lahja ukkosmyräkkä Page 9

10.-1.11.2008 1.11.2008 lumikuormaongelmia 23.11.2008 kovaa tuulta 22.12.2008 31.12.2008 lumikuormaongelmia 2009 28.5.2009 kovaa tuulta 7.10.2009 kovaa tuulta 2010 Ulla 4.7.2010 ukkosmyräkkä Hermanni 12.

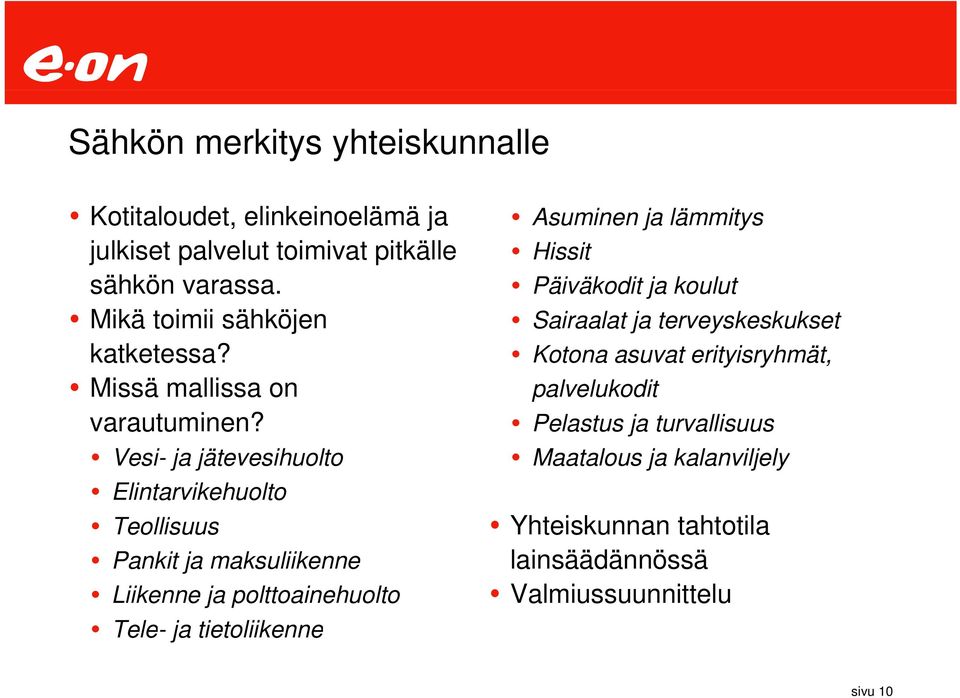

10 Sähkön merkitys yhteiskunnalle Kotitaloudet, elinkeinoelämä ja julkiset palvelut toimivat pitkälle sähkön varassa. Mikä toimii sähköjen katketessa? Missä mallissa on varautuminen? Vesi- ja jätevesihuolto Elintarvikehuolto Teollisuus Pankit ja maksuliikenne Liikenne ja polttoainehuolto Tele- ja tietoliikenne Asuminen ja lämmitys Hissit Päiväkodit ja koulut Sairaalat ja terveyskeskukset Kotona asuvat erityisryhmät, palvelukodit Pelastus ja turvallisuus Maatalous ja kalanviljely Yhteiskunnan tahtotila lainsäädännössä Valmiussuunnittelu sivu 10

Vesi- ja jätevesihuolto Elintarvikehuolto Teollisuus Pankit ja maksuliikenne Liikenne ja polttoainehuolto Tele- ja tietoliikenne

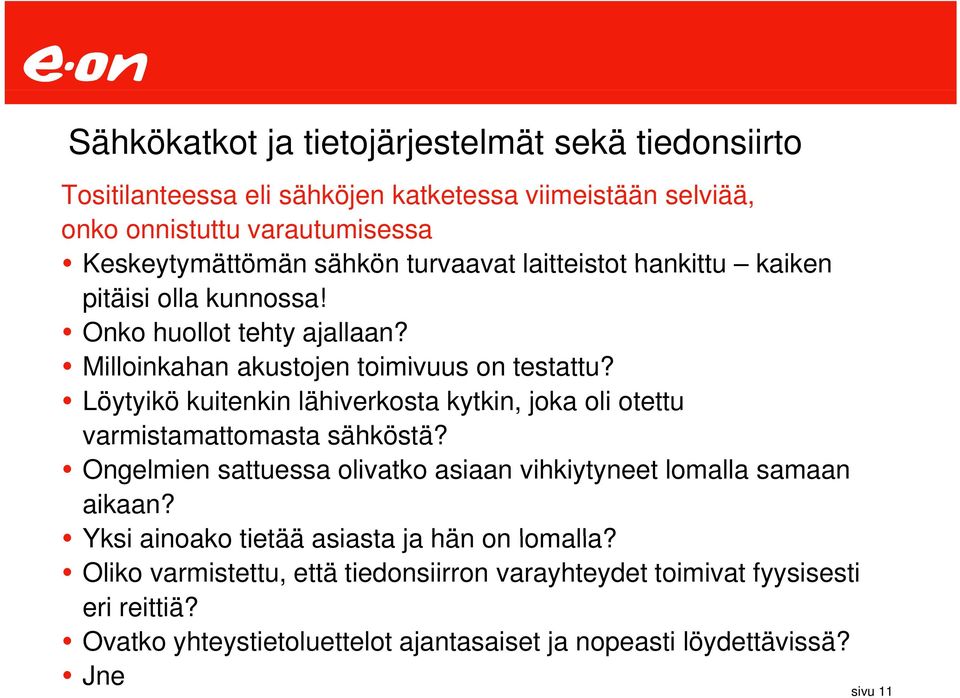

11 Sähkökatkot ja tietojärjestelmät sekä tiedonsiirto Tositilanteessa eli sähköjen katketessa viimeistään selviää, onko onnistuttu varautumisessa Keskeytymättömän sähkön turvaavat laitteistot hankittu kaiken pitäisi olla kunnossa! Onko huollot tehty ajallaan? Milloinkahan i akustojen toimivuus i on testattu? t tt Löytyikö kuitenkin lähiverkosta kytkin, joka oli otettu varmistamattomasta sähköstä? Ongelmien sattuessa olivatko asiaan vihkiytyneet lomalla samaan aikaan? Yksi ainoako tietää asiasta ja hän on lomalla? Oliko varmistettu, että tiedonsiirron varayhteydet toimivat fyysisesti eri reittiä? Ovatko yhteystietoluettelot ajantasaiset ja nopeasti löydettävissä? Jne sivu 11

t tt Löytyikö kuitenkin lähiverkosta kytkin, joka oli otettu varmistamattomasta sähköstä? Ongelmien sattuessa olivatko asiaan vihkiytyneet lomalla samaan aikaan?

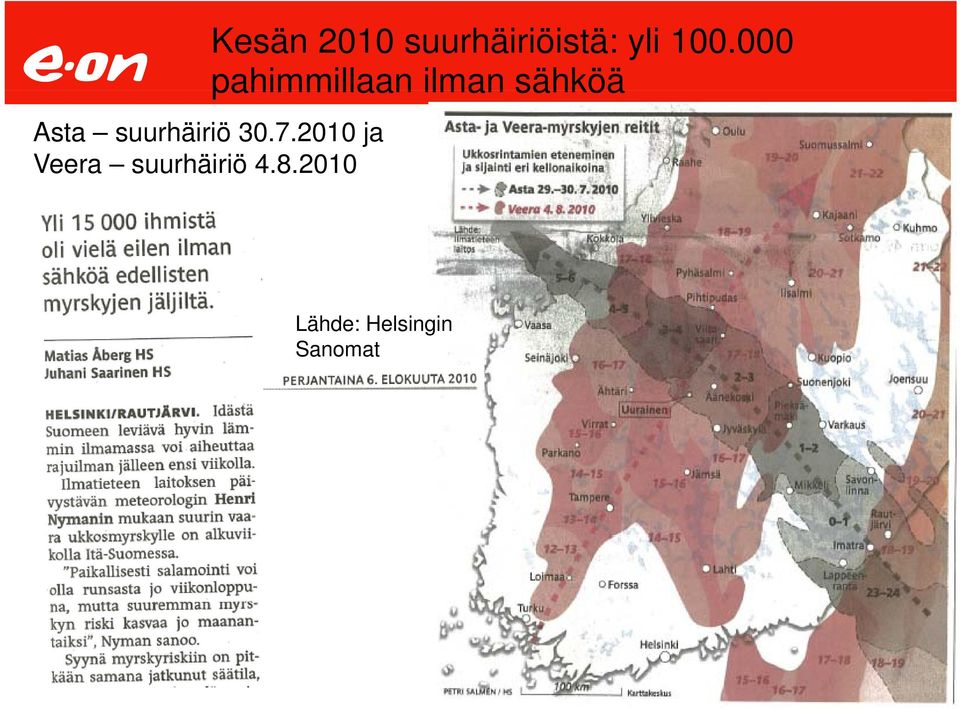

12 Asta suurhäiriö ja Veera suurhäiriö Kesän 2010 suurhäiriöistä: yli pahimmillaan ilman sähköä Lähde: Helsingin Sanomat sivu 12

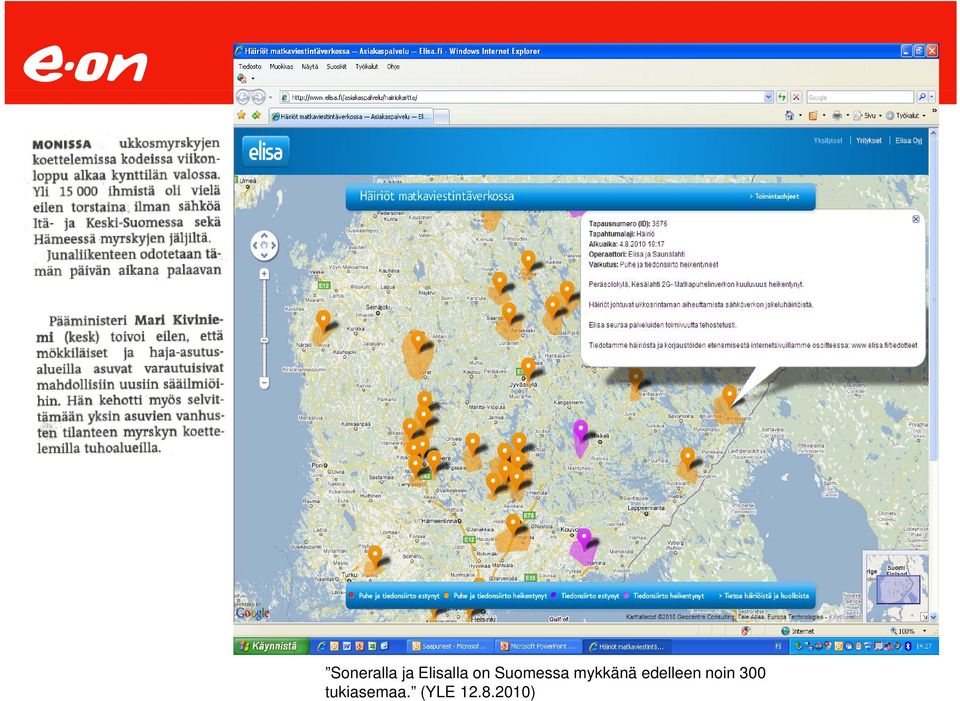

13 Soneralla ja Elisalla on Suomessa mykkänä edelleen noin 300 tukiasemaa. (YLE )

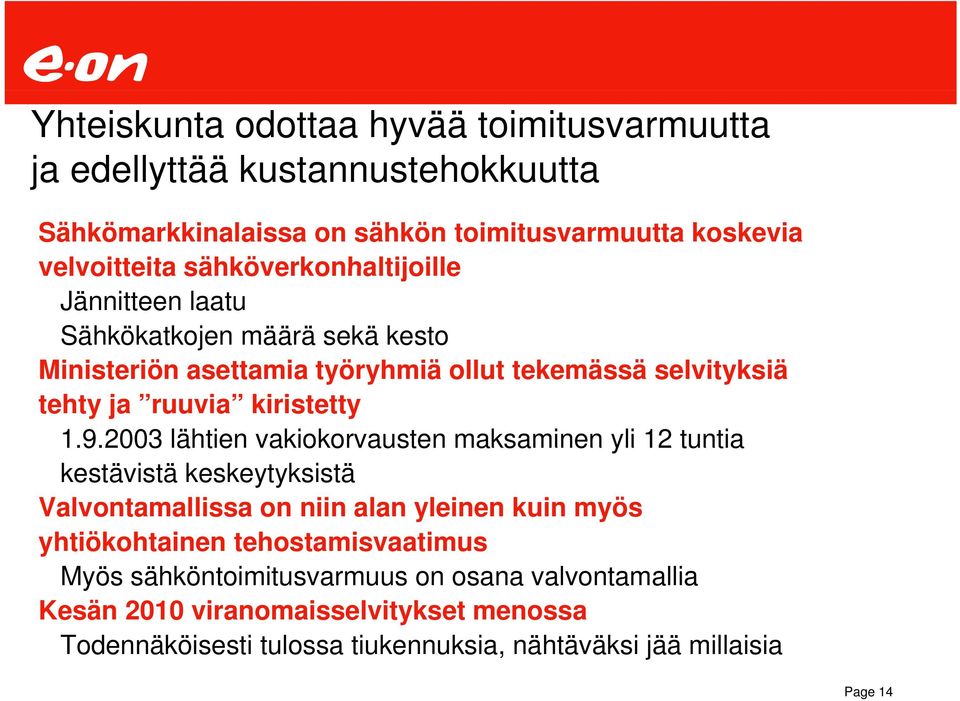

14 Yhteiskunta odottaa hyvää toimitusvarmuutta ja edellyttää kustannustehokkuutta Sähkömarkkinalaissa on sähkön toimitusvarmuutta koskevia velvoitteita sähköverkonhaltijoille Jännitteen laatu Sähkökatkojen määrä sekä kesto Ministeriön asettamia työryhmiä ollut tekemässä selvityksiä tehty ja ruuvia kiristetty lähtien vakiokorvausten maksaminen yli 12 tuntia kestävistä keskeytyksistä Valvontamallissa on niin alan yleinen kuin myös yhtiökohtainen i tehostamisvaatimus t ti Myös sähköntoimitusvarmuus on osana valvontamallia Kesän 2010 viranomaisselvitykset menossa Todennäköisesti tulossa tiukennuksia, nähtäväksi jää millaisia Page 14

9.2003 lähtien vakiokorvausten maksaminen yli 12 tuntia kestävistä keskeytyksistä Valvontamallissa on niin alan yleinen kuin myös yhtiökohtainen i

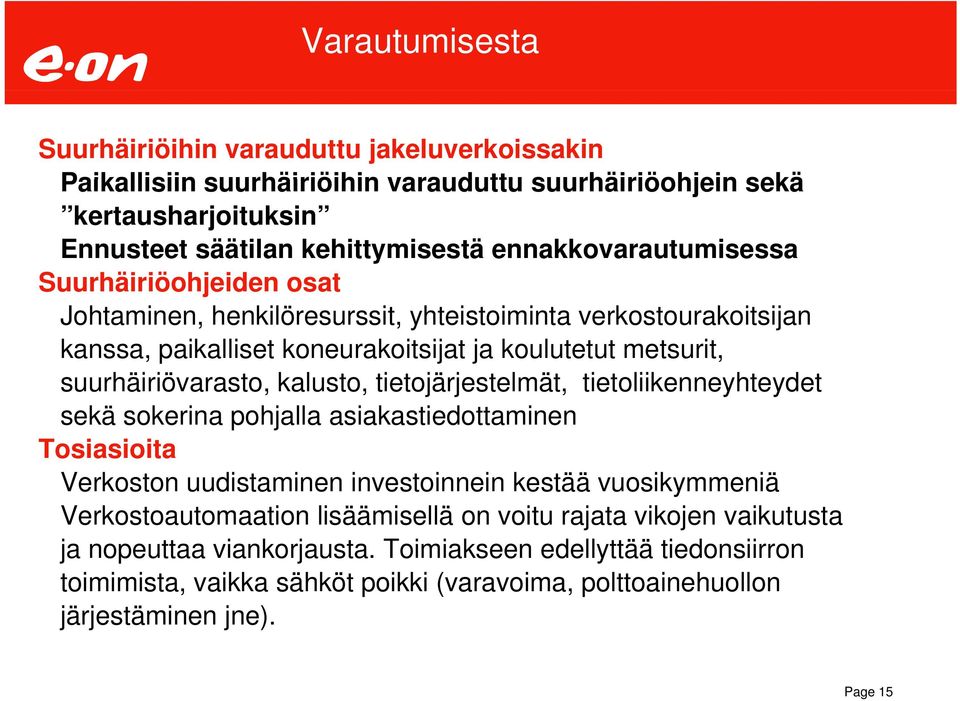

15 Varautumisesta Suurhäiriöihin varauduttu jakeluverkoissakin Paikallisiin suurhäiriöihin varauduttu suurhäiriöohjein sekä kertausharjoituksin Ennusteet säätilan kehittymisestä ennakkovarautumisessa Suurhäiriöohjeiden osat Johtaminen, henkilöresurssit, yhteistoiminta verkostourakoitsijan kanssa, paikalliset a koneurakoitsijat o ja koulutetut utetut metsurit, t, suurhäiriövarasto, kalusto, tietojärjestelmät, tietoliikenneyhteydet sekä sokerina pohjalla asiakastiedottaminen Tosiasioita Verkoston uudistaminen investoinnein kestää vuosikymmeniä Verkostoautomaation lisäämisellä on voitu rajata vikojen vaikutusta ja nopeuttaa viankorjausta. Toimiakseen edellyttää tiedonsiirron toimimista, vaikka sähköt poikki (varavoima, polttoainehuollon järjestäminen j jne). Page 15

suurhäiriövarasto, kalusto, tietojärjestelmät, tietoliikenneyhteydet sekä sokerina pohjalla asiakastiedottaminen Tosiasioita Verkoston uudistaminen investoinnein kestää vuosikymmeniä

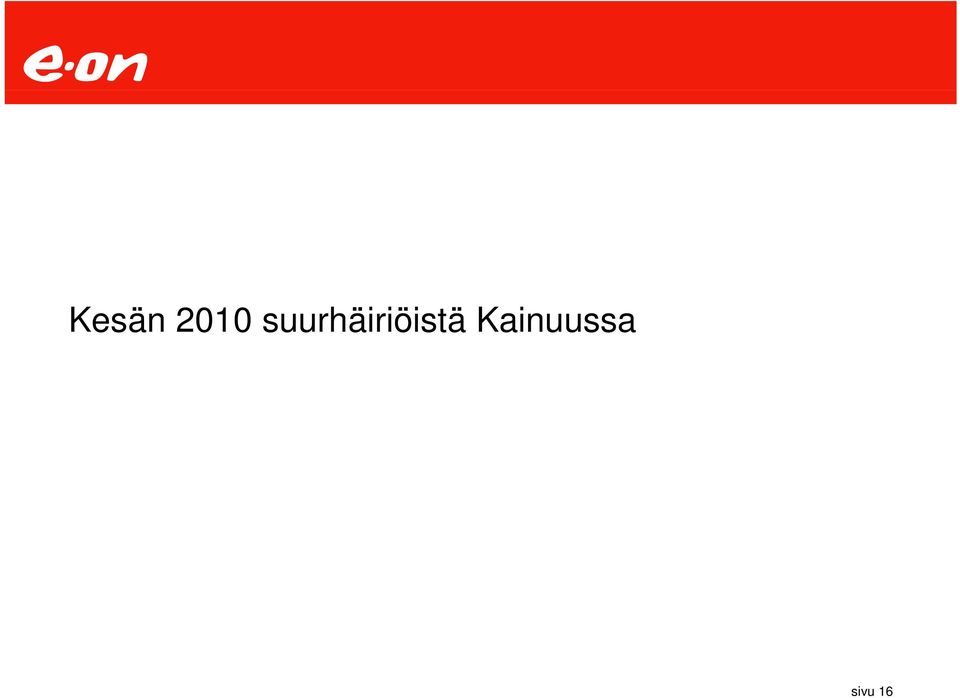

16 Kesän 2010 suurhäiriöistä Kainuussa sivu 16

17 sivu 17

18 24 h lähestyy sivu 18

19 Suurhäiriön eteneminen sähköttöminä talouksina (Veera - suurhäiriö alkoi hieman klo 18 jälkeen) sivu 19

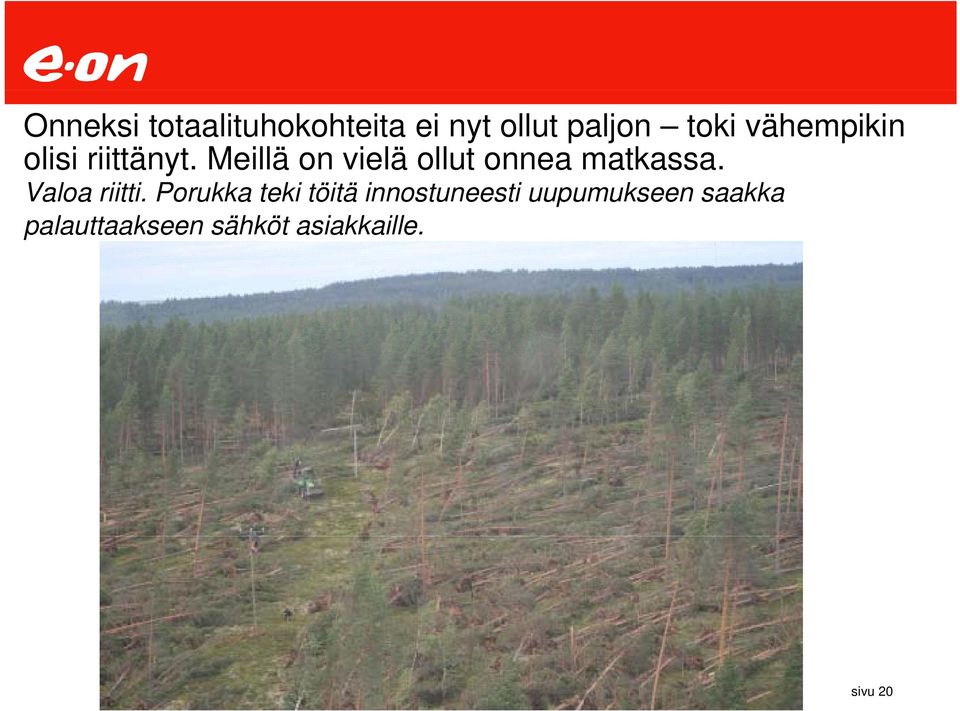

20 Onneksi totaalituhokohteita ei nyt ollut paljon toki vähempikin olisi riittänyt. Meillä on vielä ollut onnea matkassa. Valoa riitti. Porukka teki töitä innostuneesti uupumukseen saakka palauttaakseen sähköt asiakkaille. sivu 20

21 Suurhäiriöiden selvittäminen iso ponnistus Lukujamme kesän 2010 työsumasta Keskeytyksiä asiakkaalla (35 % asiakasmäärästä) Pisin keskeytys 187,5 tuntia (noin 8 vrk) Vakiokorvauksia 5353 asiakkaalle (9,4 % asiakasmäärästä) Omaa käyttö- ja muuta porukkaa noin 20 henkilöä Verkostourakoitsijoiden työnjohtoa lähes 10 henkilöä Urakoitsijoiden sähköasentajia 55 henkilöä Koulutettuja tt sopimusmetsureita it 10 henkilöä Kaivinkoneita 7 kpl Motoja 2 kpl Helikoptereita 2 kpl Jälkikorjauksia tehtiin syyskuulle saakka. Iso jälkiselvitys vakiokorvauksista yms. sivu 21

22 Sähkönlaadun kehittäminen Sähkönlaadun Syy tai/ja vian sijainti i Miten voidaan Ti Toimenpiteistä ititä tekijä vaikuttaa? Mitä voidaan tehdä? Jännitteen laatu Jakeluverkko tai asiakkaan verkko Verkoston mitoitus, Verkosto-laskenta, tai laitteet toimintatapa vianselvitys vikatapauksissa tutkimustyö Lyhyet katkokset Puut ja oksat, eläimet tai Verkoston suojaus, Tarkastukset ja vikaantunut komponentti tai johdin verkoston kunto, verkon valvonta huolto, johtokatujen raivaus, tutkimustyö Korjausta vaativat t Johdolle kaatunut t puu, Nopea viankorjaus, Korvausinvestoinnit, viat lumikuorma, vikaantunut komponentti laitekehitys, verkon kunto, vianilmaisu verkoston topologia, tutkimustyö Suurhäiriöt Useita samanaikaisia vikoja, kriittisen komponentin vikaantuminen Suurhäiriövalmius, verkon topologian kehittäminen Suunnitellut keskeytykset! Mittaustekniikan kehitys! Pienvoiman lisääntyminen maaseudun jakeluverkoissa! Verkoston rakenteellinen muutos kestää vuosikymmeniä iä Page 22

23 Kiitokset mielenkiinnosta! Page 23
