1 Loissähkön hallinnan muutosten vaikutus jakeluverkkoyhtiölle Turo Ihonen Käyttöpäällikkö, Elenia Oy Fingrid käyttötoimikunnan kokous Helsinki

2 Palvelun ja säävarman sähkönjakelun suunnannäyttäjä

Elenia tänään Palvelumme perustana on, että arki sujuu. Yhteiskunta toimii, kun sähköt on päällä. Tuotamme sähköverkkopalvelut tehokkaasti ja luotettavasti.

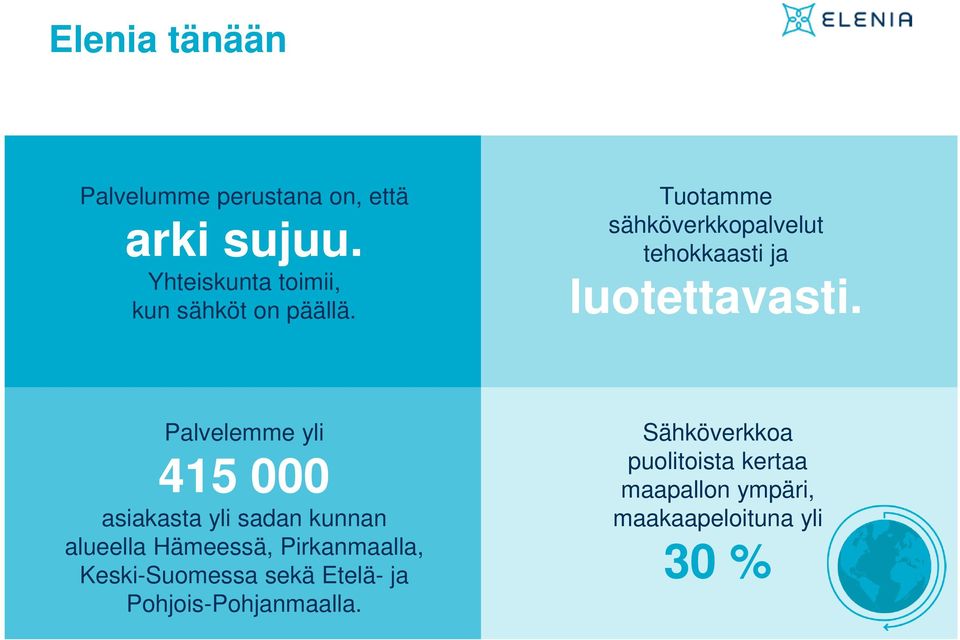

3 Elenia tänään Palvelumme perustana on, että arki sujuu. Yhteiskunta toimii, kun sähköt on päällä. Tuotamme sähköverkkopalvelut tehokkaasti ja luotettavasti. Palvelemme yli asiakasta yli sadan kunnan alueella Hämeessä, Pirkanmaalla, Keski-Suomessa sekä Etelä- ja Pohjois-Pohjanmaalla. Sähköverkkoa puolitoista kertaa maapallon ympäri, maakaapeloituna yli 30 %

Tuotamme sähköverkkopalvelut tehokkaasti ja luotettavasti.

4 Sähköverkkomme 110 kv verkko km 45 kv verkko 371 km 110/20 kv sähköasema 125 kpl 45/20 kv sähköasema 14 kpl 20 kv verkko km 0,4 kv verkko km 20/0,4 kv muuntamo kpl Verkosta maakaapeloituna 31 % Asiakasmäärä Tilanne 12/2014 SÄHKÖVERKKOA KM 1,5 KERTAA MAAPALLON YMPÄRI 160 METRIÄ ASIAKASTA KOHDEN

20/0,4 kv muuntamo 23 032 kpl Verkosta maakaapeloituna 31 % Asiakasmäärä 415 000

5 Perusinfra ikääntyy Vastaus haasteeseen Elenia Säävarma Suomi sähköistettiin luvuilla Säiden ääri-ilmiöt haastavat sähkönjakelun Ikääntyvän sähköverkon uudistaminen menossa Digitaalinen yhteiskunta, yritykset ja kodit eivät kestä pitkiä sähkökatkoja Sähköerkkoa km 160 m/asiakas yliopistojen, laitevalmistajien ja urakoitsijoiden kanssa säävarmat ratkaisut 2009 alkaen maakaapelointina kaikki verkonrakentaminen investoinnit yli 340 M Elenian kaapelointiaste noussut yli 30 %:iin PAIKALLISTA TYÖTÄ KUMPPANEILLE

Sähköerkkoa 67 000 km 160 m/asiakas 2006-2009 yliopistojen, laitevalmistajien ja urakoitsijoiden kanssa säävarmat ratkaisut 2009 alkaen

6 Sähkömarkkinalain toimitusvarmuustavoitteet Sähköverkon kehittämisvelvollisuus Sähköverkko tulee suunnitella, rakentaa ja ylläpitää niin, että se kestää normaalit odotettavissa olevat ilmastolliset olosuhteet Jakeluverkon suunnitteluperusteet Asemakaava-alueella enintään 6 h keskeytys Muualla keskeytyksen keston yläraja on 36 h Vaatimukset voimaan portaittain => 50% asiakkaista => 75% asiakkaista => 100% asiakkaista väliportaissa vapaa-ajan asunnot rajattu pois ELENIAN 6H-PALVELULUPAUS JA -HYVITYS ALKAEN 2009

enintään 6 h keskeytys Muualla keskeytyksen keston yläraja on 36 h Vaatimukset voimaan portaittain 31.12.2019 => 50% asiakkaista 31.12.2023 => 75% asiakkaista 31.

7 Elenia Säävarma

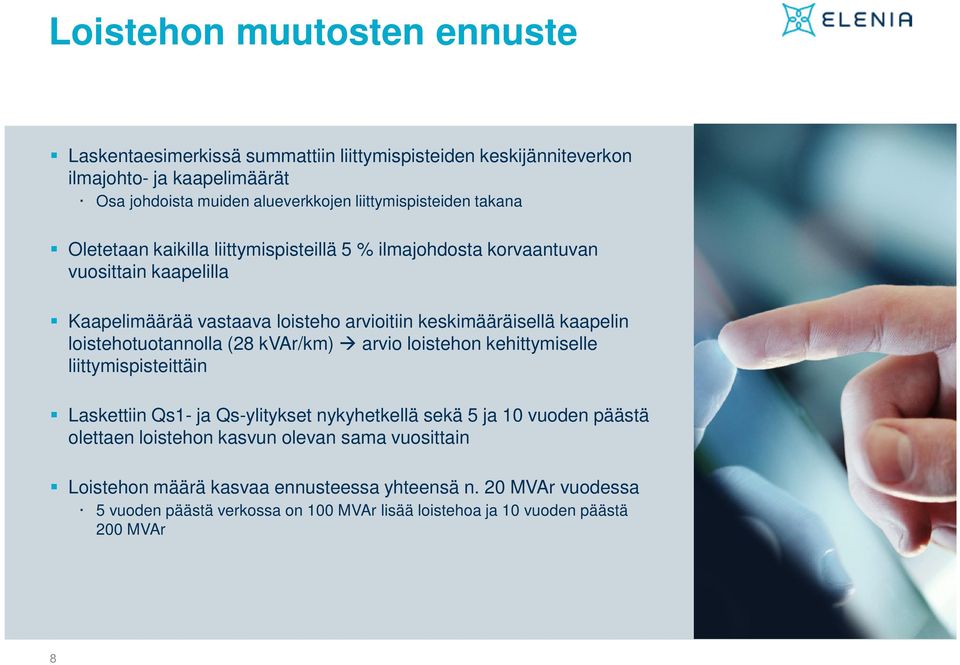

8 Loistehon muutosten ennuste Laskentaesimerkissä summattiin liittymispisteiden keskijänniteverkon ilmajohto- ja kaapelimäärät Osa johdoista muiden alueverkkojen liittymispisteiden takana Oletetaan kaikilla liittymispisteillä 5 % ilmajohdosta korvaantuvan vuosittain kaapelilla Kaapelimäärää vastaava loisteho arvioitiin keskimääräisellä kaapelin loistehotuotannolla (28 kvar/km) arvio loistehon kehittymiselle liittymispisteittäin Laskettiin Qs1- ja Qs-ylitykset nykyhetkellä sekä 5 ja 10 vuoden päästä olettaen loistehon kasvun olevan sama vuosittain Loistehon määrä kasvaa ennusteessa yhteensä n. 20 MVAr vuodessa 5 vuoden päästä verkossa on 100 MVAr lisää loistehoa ja 10 vuoden päästä 200 MVAr 8

keskimääräisellä kaapelin loistehotuotannolla (28 kvar/km) arvio loistehon kehittymiselle liittymispisteittäin Laskettiin Qs1- ja Qs-ylitykset nykyhetkellä sekä 5 ja 10

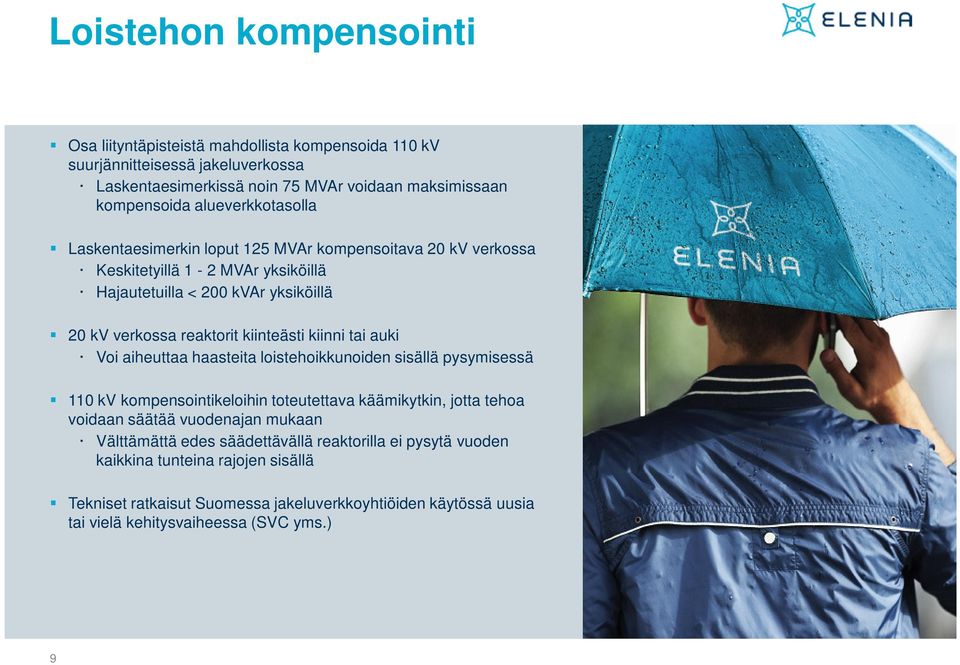

9 Loistehon kompensointi Osa liityntäpisteistä mahdollista kompensoida 110 kv suurjännitteisessä jakeluverkossa Laskentaesimerkissä noin 75 MVAr voidaan maksimissaan kompensoida alueverkkotasolla Laskentaesimerkin loput 125 MVAr kompensoitava 20 kv verkossa Keskitetyillä 1-2 MVAr yksiköillä Hajautetuilla < 200 kvar yksiköillä 20 kv verkossa reaktorit kiinteästi kiinni tai auki Voi aiheuttaa haasteita loistehoikkunoiden sisällä pysymisessä 110 kv kompensointikeloihin toteutettava käämikytkin, jotta tehoa voidaan säätää vuodenajan mukaan Välttämättä edes säädettävällä reaktorilla ei pysytä vuoden kaikkina tunteina rajojen sisällä Tekniset ratkaisut Suomessa jakeluverkkoyhtiöiden käytössä uusia tai vielä kehitysvaiheessa (SVC yms.) 9

kiinteästi kiinni tai auki Voi aiheuttaa haasteita loistehoikkunoiden sisällä pysymisessä 110 kv kompensointikeloihin toteutettava käämikytkin, jotta tehoa voidaan säätää vuodenajan

10 Yhteenveto Loistehon kasvun hallinta vaatii merkittäviä toimenpiteitä maaseutumaisessa toimintaympäristössä toimivilta jakeluverkkoyhtiöiltä Tekniset ratkaisut ovat verrattain uusia Suomessa toimiville verkkoyhtiöille sekä urakoitsijoille Investoinnit loistehon hallinnan kehittämiseksi tulee toteuttaa suunnitelmallisesti, hallitusti ja kokonaistaloudellisesti tehokkaalla tavalla sekä -aikataululla 10

Suomessa toimiville verkkoyhtiöille sekä urakoitsijoille Investoinnit loistehon hallinnan
