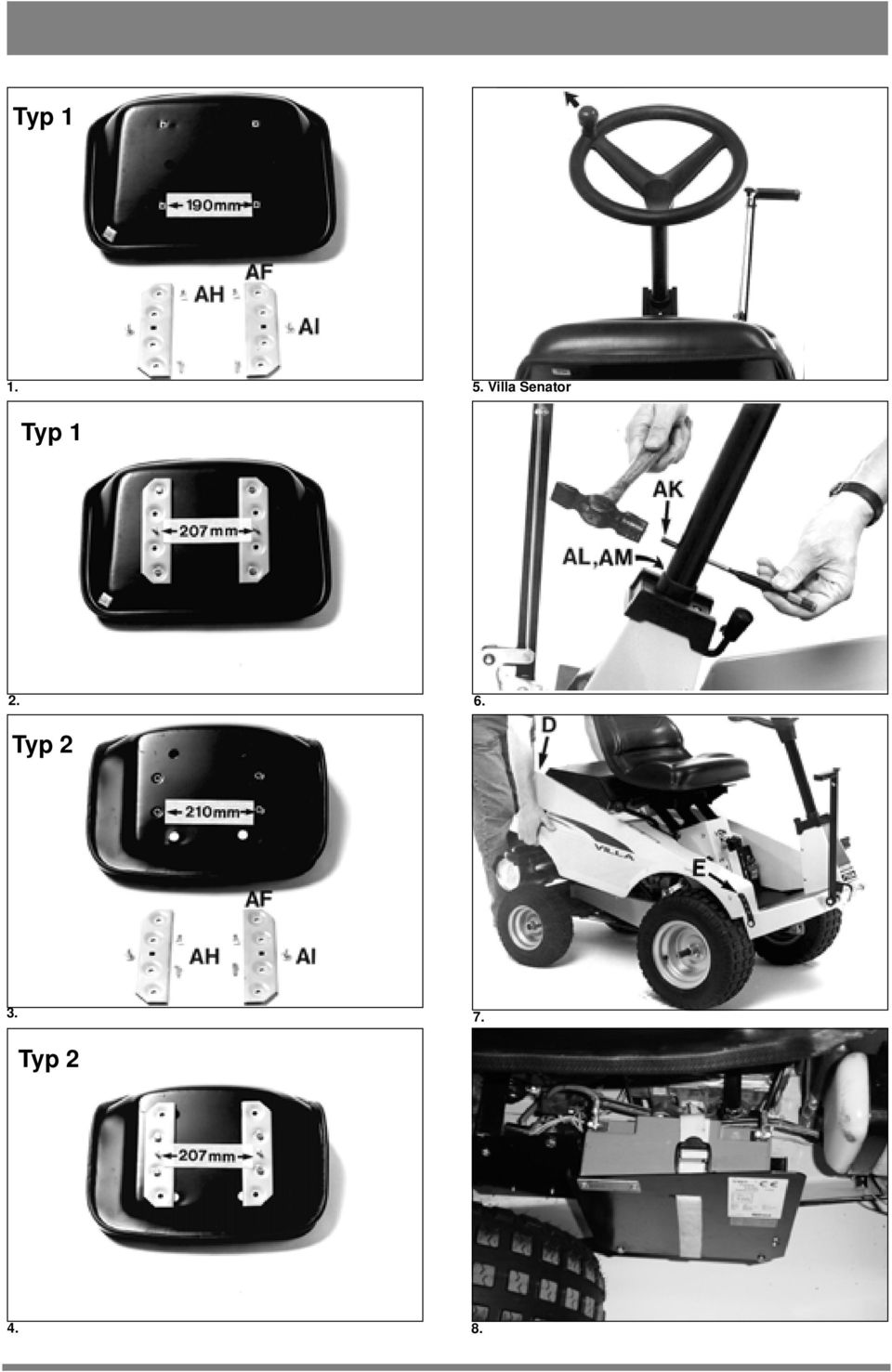

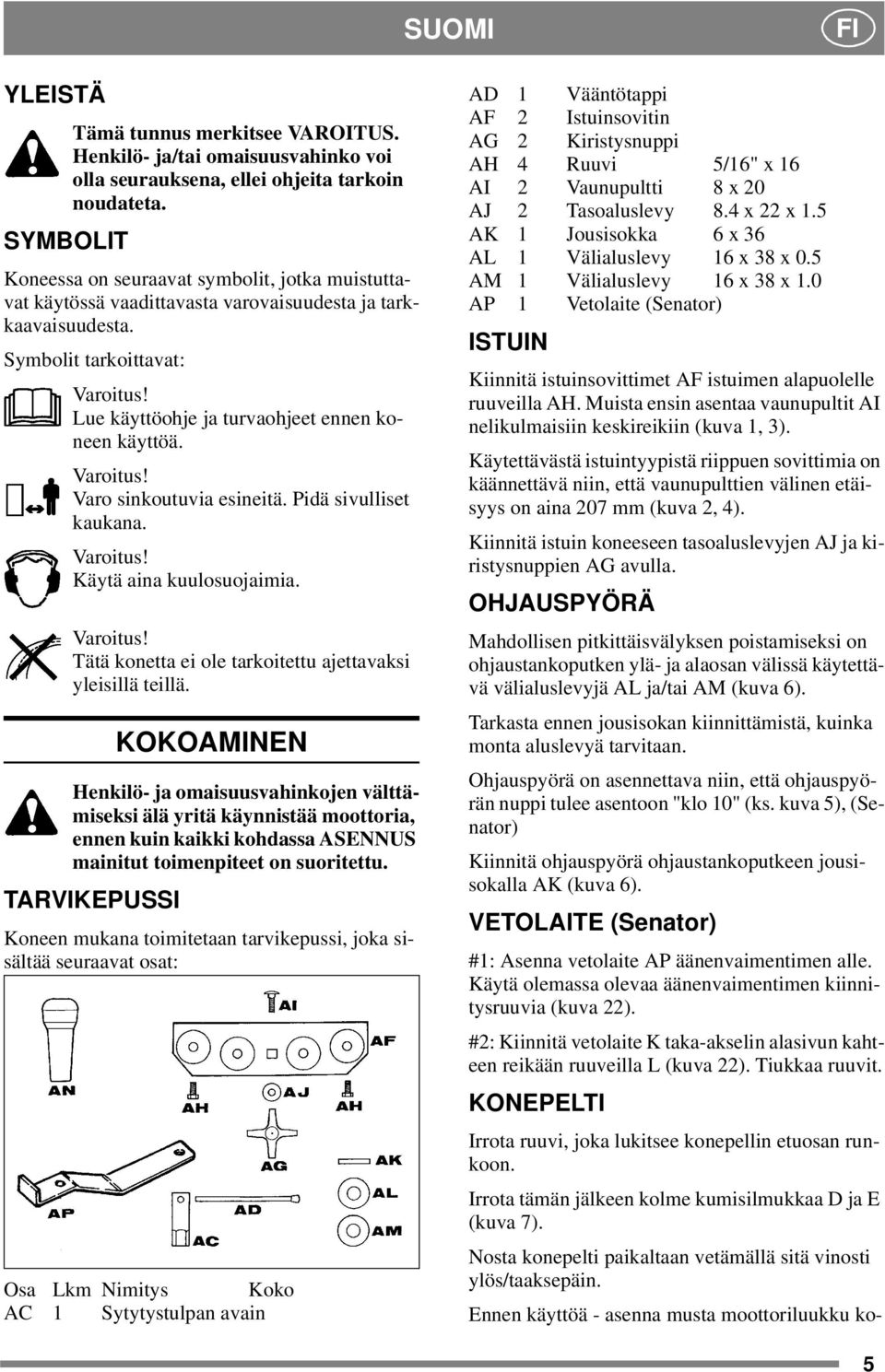

3 J I

4 K L

5 SUOMI FI YLEISTÄ SYMBOLIT Tämä tunnus merkitsee VAROITUS. Henkilö- ja/tai omaisuusvahinko voi olla seurauksena, ellei ohjeita tarkoin noudateta. Koneessa on seuraavat symbolit, jotka muistuttavat käytössä vaadittavasta varovaisuudesta ja tarkkaavaisuudesta. Symbolit tarkoittavat: Varoitus! Lue käyttöohje ja turvaohjeet ennen koneen käyttöä. Varoitus! Varo sinkoutuvia esineitä. Pidä sivulliset kaukana. Varoitus! Käytä aina kuulosuojaimia. Varoitus! Tätä konetta ei ole tarkoitettu ajettavaksi yleisillä teillä. KOKOAMINEN Henkilö- ja omaisuusvahinkojen välttämiseksi älä yritä käynnistää moottoria, ennen kuin kaikki kohdassa ASENNUS mainitut toimenpiteet on suoritettu. TARVIKEPUSSI Koneen mukana toimitetaan tarvikepussi, joka sisältää seuraavat osat: Osa Lkm Nimitys Koko AC 1 Sytytystulpan avain AD 1 Vääntötappi AF 2 Istuinsovitin AG 2 Kiristysnuppi AH 4 Ruuvi 5/16" x 16 AI 2 Vaunupultti 8 x 20 AJ 2 Tasoaluslevy 8.4x22x1.5 AK 1 Jousisokka 6 x 36 AL 1 Välialuslevy 16x38x0.5 AM 1 Välialuslevy 16x38x1.0 AP 1 Vetolaite (Senator) ISTUIN Kiinnitä istuinsovittimet AF istuimen alapuolelle ruuveilla AH. Muista ensin asentaa vaunupultit AI nelikulmaisiin keskireikiin (kuva 1, 3). Käytettävästä istuintyypistä riippuen sovittimia on käännettävä niin, että vaunupulttien välinen etäisyys on aina 207 mm (kuva 2, 4). Kiinnitä istuin koneeseen tasoaluslevyjen AJ ja kiristysnuppien AG avulla. OHJAUSPYÖRÄ Mahdollisen pitkittäisvälyksen poistamiseksi on ohjaustankoputken ylä- ja alaosan välissä käytettävä välialuslevyjä AL ja/tai AM (kuva 6). Tarkasta ennen jousisokan kiinnittämistä, kuinka monta aluslevyä tarvitaan. Ohjauspyörä on asennettava niin, että ohjauspyörän nuppi tulee asentoon "klo 10" (ks. kuva 5), (Senator) Kiinnitä ohjauspyörä ohjaustankoputkeen jousisokalla AK (kuva 6). VETOLAITE (Senator) #1: Asenna vetolaite AP äänenvaimentimen alle. Käytä olemassa olevaa äänenvaimentimen kiinnitysruuvia (kuva 22). #2: Kiinnitä vetolaite K taka-akselin alasivun kahteen reikään ruuveilla L (kuva 22). Tiukkaa ruuvit. KONEPELTI Irrota ruuvi, joka lukitsee konepellin etuosan runkoon. Irrota tämän jälkeen kolme kumisilmukkaa D ja E (kuva 7). Nosta konepelti paikaltaan vetämällä sitä vinosti ylös/taaksepäin. Ennen käyttöä - asenna musta moottoriluukku ko- 5

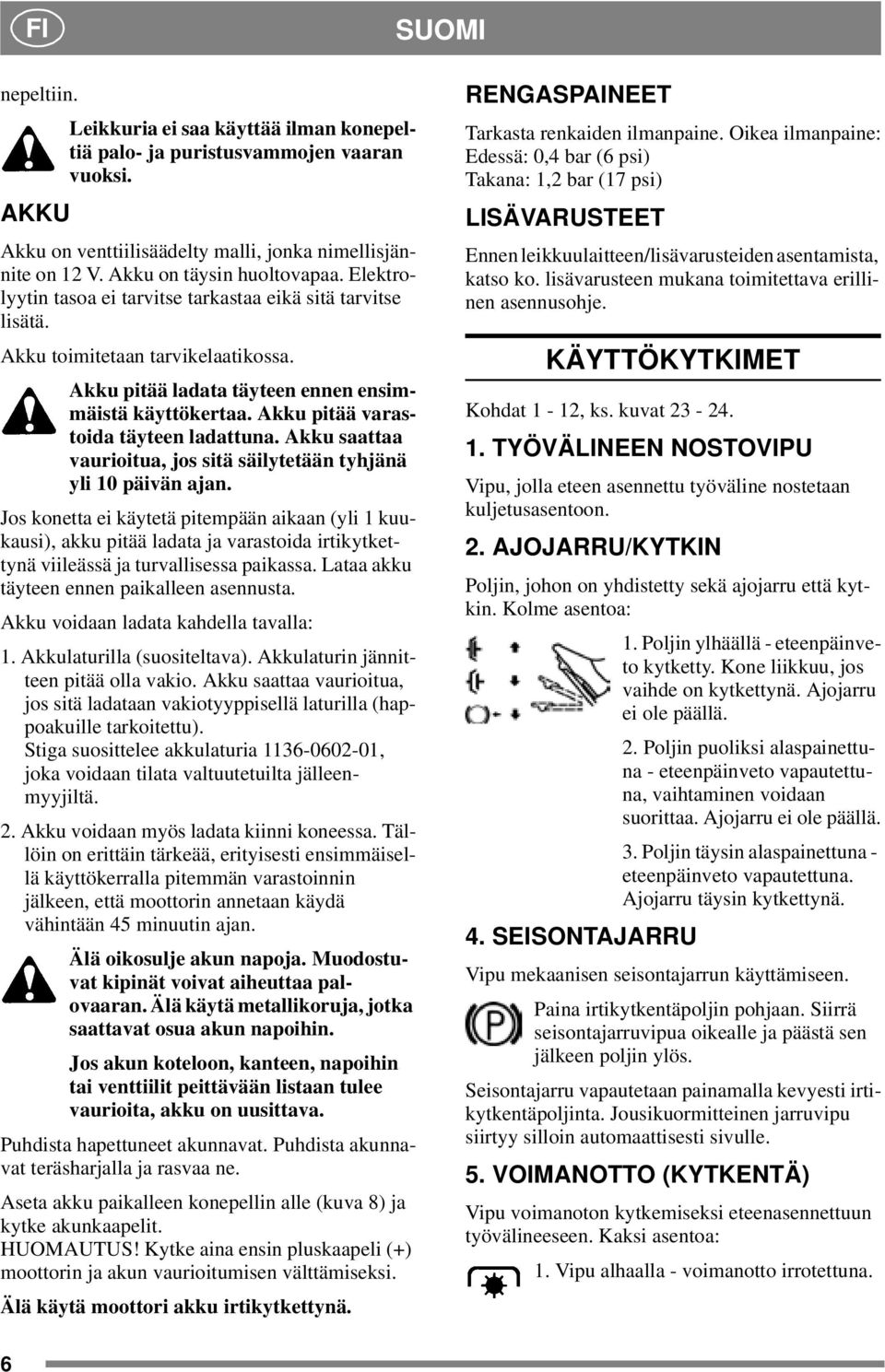

6 FI SUOMI nepeltiin. Leikkuria ei saa käyttää ilman konepeltiä palo- ja puristusvammojen vaaran vuoksi. AKKU Akku on venttiilisäädelty malli, jonka nimellisjännite on 12 V. Akku on täysin huoltovapaa. Elektrolyytin tasoa ei tarvitse tarkastaa eikä sitä tarvitse lisätä. Akku toimitetaan tarvikelaatikossa. Akku pitää ladata täyteen ennen ensimmäistä käyttökertaa. Akku pitää varastoida täyteen ladattuna. Akku saattaa vaurioitua, jos sitä säilytetään tyhjänä yli 10 päivän ajan. Jos konetta ei käytetä pitempään aikaan (yli 1 kuukausi), akku pitää ladata ja varastoida irtikytkettynä viileässä ja turvallisessa paikassa. Lataa akku täyteen ennen paikalleen asennusta. Akku voidaan ladata kahdella tavalla: 1. Akkulaturilla (suositeltava). Akkulaturin jännitteen pitää olla vakio. Akku saattaa vaurioitua, jos sitä ladataan vakiotyyppisellä laturilla (happoakuille tarkoitettu). Stiga suosittelee akkulaturia , joka voidaan tilata valtuutetuilta jälleenmyyjiltä. 2. Akku voidaan myös ladata kiinni koneessa. Tällöin on erittäin tärkeää, erityisesti ensimmäisellä käyttökerralla pitemmän varastoinnin jälkeen, että moottorin annetaan käydä vähintään45minuutinajan. Älä oikosulje akun napoja. Muodostuvat kipinät voivat aiheuttaa palovaaran. Älä käytä metallikoruja, jotka saattavat osua akun napoihin. Jos akun koteloon, kanteen, napoihin tai venttiilit peittävään listaan tulee vaurioita, akku on uusittava. Puhdista hapettuneet akunnavat. Puhdista akunnavat teräsharjalla ja rasvaa ne. Aseta akku paikalleen konepellin alle (kuva 8) ja kytke akunkaapelit. HUOMAUTUS! Kytke aina ensin pluskaapeli (+) moottorin ja akun vaurioitumisen välttämiseksi. Älä käytä moottori akku irtikytkettynä. RENGASPAINEET Tarkasta renkaiden ilmanpaine. Oikea ilmanpaine: Edessä: 0,4 bar (6 psi) Takana: 1,2 bar (17 psi) LISÄVARUSTEET Ennen leikkuulaitteen/lisävarusteiden asentamista, katso ko. lisävarusteen mukana toimitettava erillinen asennusohje. KÄYTTÖKYTKIMET Kohdat 1-12, ks. kuvat TYÖVÄLINEEN NOSTOVIPU Vipu, jolla eteen asennettu työväline nostetaan kuljetusasentoon. 2. AJOJARRU/KYTKIN Poljin, johon on yhdistetty sekä ajojarru että kytkin. Kolme asentoa: 1. Poljin ylhäällä - eteenpäinveto kytketty. Kone liikkuu, jos vaihde on kytkettynä. Ajojarru ei ole päällä. 2. Poljin puoliksi alaspainettuna - eteenpäinveto vapautettuna, vaihtaminen voidaan suorittaa. Ajojarru ei ole päällä. 3. Poljin täysin alaspainettuna - eteenpäinveto vapautettuna. Ajojarru täysin kytkettynä. 4. SEISONTAJARRU Vipu mekaanisen seisontajarrun käyttämiseen. Paina irtikytkentäpoljin pohjaan. Siirrä seisontajarruvipua oikealle ja päästä sen jälkeen poljin ylös. Seisontajarru vapautetaan painamalla kevyesti irtikytkentäpoljinta. Jousikuormitteinen jarruvipu siirtyy silloin automaattisesti sivulle. 5. VOIMANOTTO (KYTKENTÄ) Vipu voimanoton kytkemiseksi eteenasennettuun työvälineeseen. Kaksi asentoa: 1. Vipu alhaalla - voimanotto irrotettuna. 6

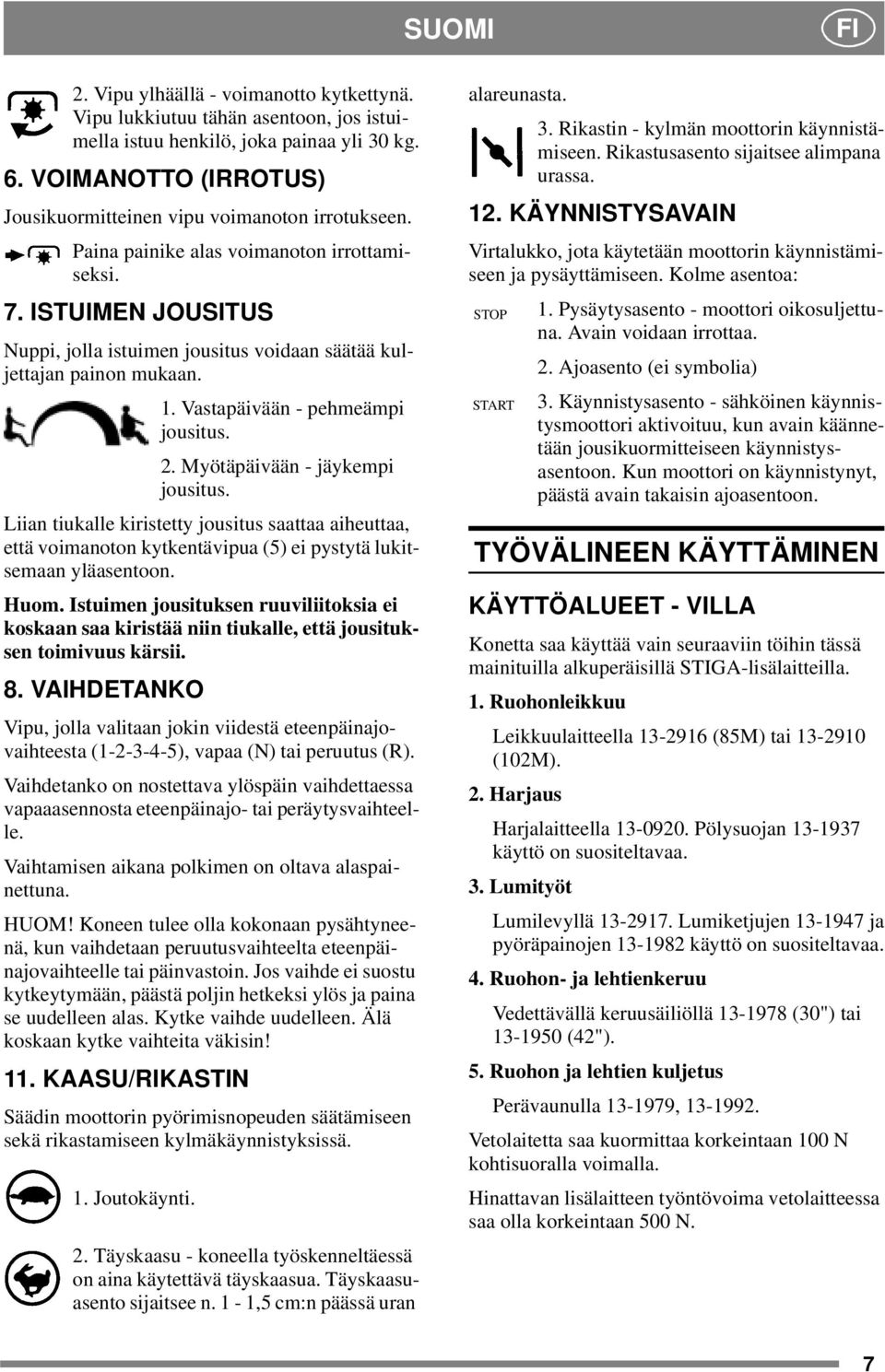

7 SUOMI FI 2. Vipu ylhäällä - voimanotto kytkettynä. Vipu lukkiutuu tähän asentoon, jos istuimella istuu henkilö, joka painaa yli 30 kg. 6. VOIMANOTTO (IRROTUS) Jousikuormitteinen vipu voimanoton irrotukseen. Paina painike alas voimanoton irrottamiseksi. 7. ISTUIMEN JOUSITUS Nuppi, jolla istuimen jousitus voidaan säätää kuljettajan painon mukaan. 1. Vastapäivään - pehmeämpi jousitus. 2. Myötäpäivään - jäykempi jousitus. Liian tiukalle kiristetty jousitus saattaa aiheuttaa, että voimanoton kytkentävipua (5) ei pystytä lukitsemaan yläasentoon. Huom. Istuimen jousituksen ruuviliitoksia ei koskaan saa kiristää niin tiukalle, että jousituksen toimivuus kärsii. 8. VAIHDETANKO Vipu, jolla valitaan jokin viidestä eteenpäinajovaihteesta ( ), vapaa (N) tai peruutus (R). Vaihdetanko on nostettava ylöspäin vaihdettaessa vapaaasennosta eteenpäinajo- tai peräytysvaihteelle. Vaihtamisen aikana polkimen on oltava alaspainettuna. HUOM! Koneen tulee olla kokonaan pysähtyneenä, kun vaihdetaan peruutusvaihteelta eteenpäinajovaihteelle tai päinvastoin. Jos vaihde ei suostu kytkeytymään, päästä poljin hetkeksi ylös ja paina se uudelleen alas. Kytke vaihde uudelleen. Älä koskaan kytke vaihteita väkisin! 11. KAASU/RIKASTIN Säädin moottorin pyörimisnopeuden säätämiseen sekä rikastamiseen kylmäkäynnistyksissä. 1. Joutokäynti. 2. Täyskaasu - koneella työskenneltäessä on aina käytettävä täyskaasua. Täyskaasuasento sijaitsee n. 1-1,5 cm:n päässä uran alareunasta. 3. Rikastin - kylmän moottorin käynnistämiseen. Rikastusasento sijaitsee alimpana urassa. 12. KÄYNNISTYSAVAIN Virtalukko, jota käytetään moottorin käynnistämiseen ja pysäyttämiseen. Kolme asentoa: STOP 1. Pysäytysasento - moottori oikosuljettuna. Avain voidaan irrottaa. 2. Ajoasento (ei symbolia) START 3. Käynnistysasento - sähköinen käynnistysmoottori aktivoituu, kun avain käännetään jousikuormitteiseen käynnistysasentoon. Kun moottori on käynnistynyt, päästä avain takaisin ajoasentoon. TYÖVÄLINEEN KÄYTTÄMINEN KÄYTTÖALUEET - VILLA Konetta saa käyttää vain seuraaviin töihin tässä mainituilla alkuperäisillä STIGA-lisälaitteilla. 1. Ruohonleikkuu Leikkuulaitteella (85M) tai (102M). 2. Harjaus Harjalaitteella Pölysuojan käyttö on suositeltavaa. 3. Lumityöt Lumilevyllä Lumiketjujen ja pyöräpainojen käyttö on suositeltavaa. 4. Ruohon- ja lehtienkeruu Vedettävällä keruusäiliöllä (30") tai (42"). 5. Ruohon ja lehtien kuljetus Perävaunulla , Vetolaitetta saa kuormittaa korkeintaan 100 N kohtisuoralla voimalla. Hinattavan lisälaitteen työntövoima vetolaitteessa saa olla korkeintaan 500 N. 7

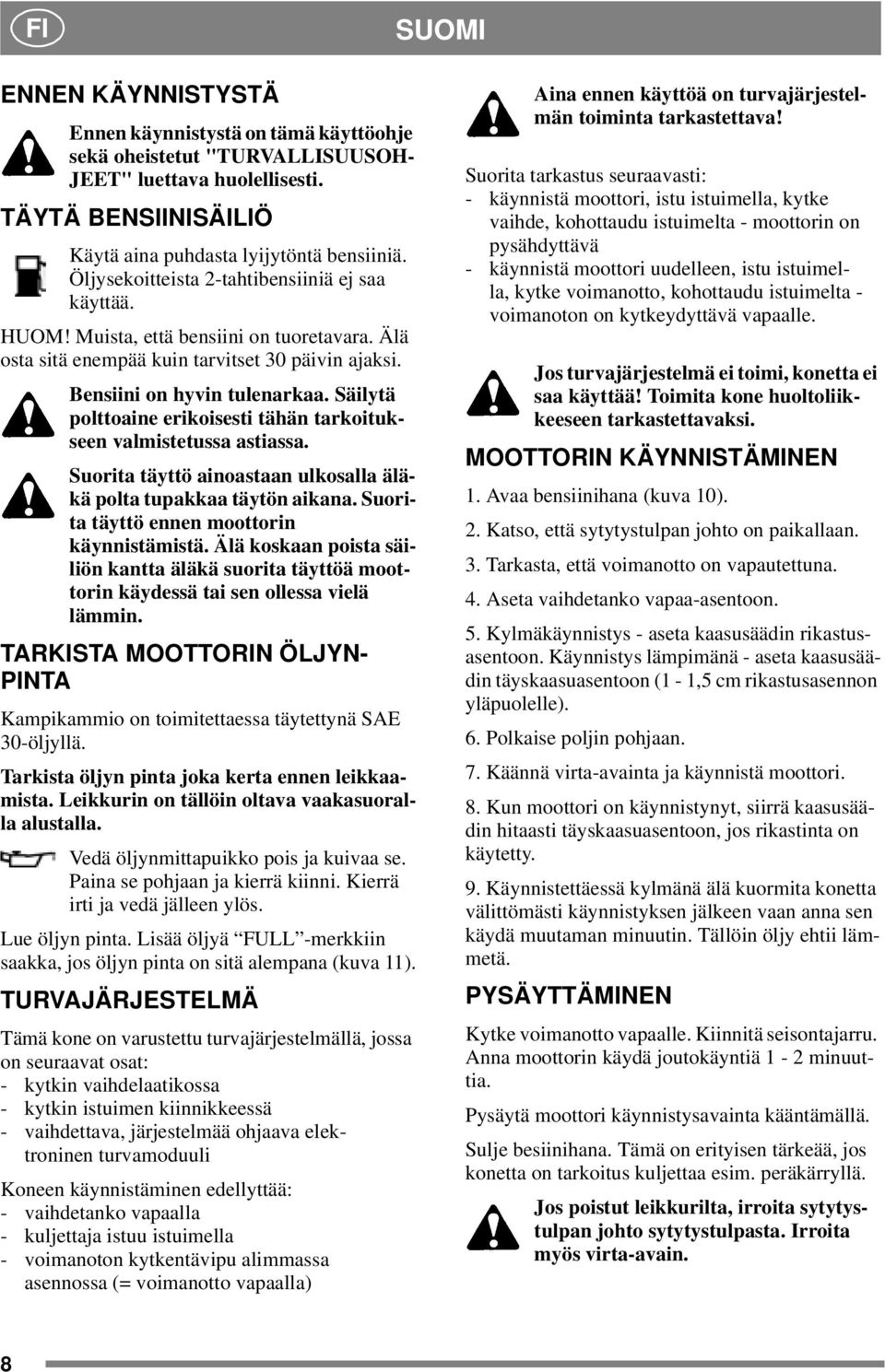

8 FI SUOMI ENNEN KÄYNNISTYSTÄ Ennen käynnistystä on tämä käyttöohje sekä oheistetut "TURVALLISUUSOH- JEET" luettava huolellisesti. TÄYTÄ BENSIINISÄILIÖ Käytä aina puhdasta lyijytöntä bensiiniä. Öljysekoitteista 2-tahtibensiiniä ej saa käyttää. HUOM! Muista, että bensiini on tuoretavara. Älä osta sitä enempää kuin tarvitset 30 päivin ajaksi. Bensiini on hyvin tulenarkaa. Säilytä polttoaine erikoisesti tähän tarkoitukseen valmistetussa astiassa. Suorita täyttö ainoastaan ulkosalla äläkä polta tupakkaa täytön aikana. Suorita täyttö ennen moottorin käynnistämistä. Älä koskaan poista säiliön kantta äläkä suorita täyttöä moottorin käydessä tai sen ollessa vielä lämmin. TARKISTA MOOTTORIN ÖLJYN- PINTA Kampikammio on toimitettaessa täytettynä SAE 30-öljyllä. Tarkista öljyn pinta joka kerta ennen leikkaamista. Leikkurin on tällöin oltava vaakasuoralla alustalla. Vedä öljynmittapuikko pois ja kuivaa se. Paina se pohjaan ja kierrä kiinni. Kierrä irti ja vedä jälleen ylös. Lue öljyn pinta. Lisää öljyä FULL -merkkiin saakka, jos öljyn pinta on sitä alempana (kuva 11). TURVAJÄRJESTELMÄ Tämä kone on varustettu turvajärjestelmällä, jossa on seuraavat osat: - kytkin vaihdelaatikossa - kytkin istuimen kiinnikkeessä - vaihdettava, järjestelmää ohjaava elektroninen turvamoduuli Koneen käynnistäminen edellyttää: - vaihdetanko vapaalla - kuljettaja istuu istuimella - voimanoton kytkentävipu alimmassa asennossa (= voimanotto vapaalla) Aina ennen käyttöä on turvajärjestelmän toiminta tarkastettava! Suorita tarkastus seuraavasti: - käynnistä moottori, istu istuimella, kytke vaihde, kohottaudu istuimelta - moottorin on pysähdyttävä - käynnistä moottori uudelleen, istu istuimella, kytke voimanotto, kohottaudu istuimelta - voimanoton on kytkeydyttävä vapaalle. Jos turvajärjestelmä ei toimi, konetta ei saa käyttää! Toimita kone huoltoliikkeeseen tarkastettavaksi. MOOTTORIN KÄYNNISTÄMINEN 1. Avaa bensiinihana (kuva 10). 2. Katso, että sytytystulpan johto on paikallaan. 3. Tarkasta, että voimanotto on vapautettuna. 4. Aseta vaihdetanko vapaa-asentoon. 5. Kylmäkäynnistys - aseta kaasusäädin rikastusasentoon. Käynnistys lämpimänä - aseta kaasusäädin täyskaasuasentoon (1-1,5 cm rikastusasennon yläpuolelle). 6. Polkaise poljin pohjaan. 7. Käännä virta-avainta ja käynnistä moottori. 8. Kun moottori on käynnistynyt, siirrä kaasusäädin hitaasti täyskaasuasentoon, jos rikastinta on käytetty. 9. Käynnistettäessä kylmänä älä kuormita konetta välittömästi käynnistyksen jälkeen vaan anna sen käydä muutaman minuutin. Tällöin öljy ehtii lämmetä. PYSÄYTTÄMINEN Kytke voimanotto vapaalle. Kiinnitä seisontajarru. Anna moottorin käydä joutokäyntiä 1-2 minuuttia. Pysäytä moottori käynnistysavainta kääntämällä. Sulje besiinihana. Tämä on erityisen tärkeää, jos konetta on tarkoitus kuljettaa esim. peräkärryllä. Jos poistut leikkurilta, irroita sytytystulpan johto sytytystulpasta. Irroita myös virta-avain. 8

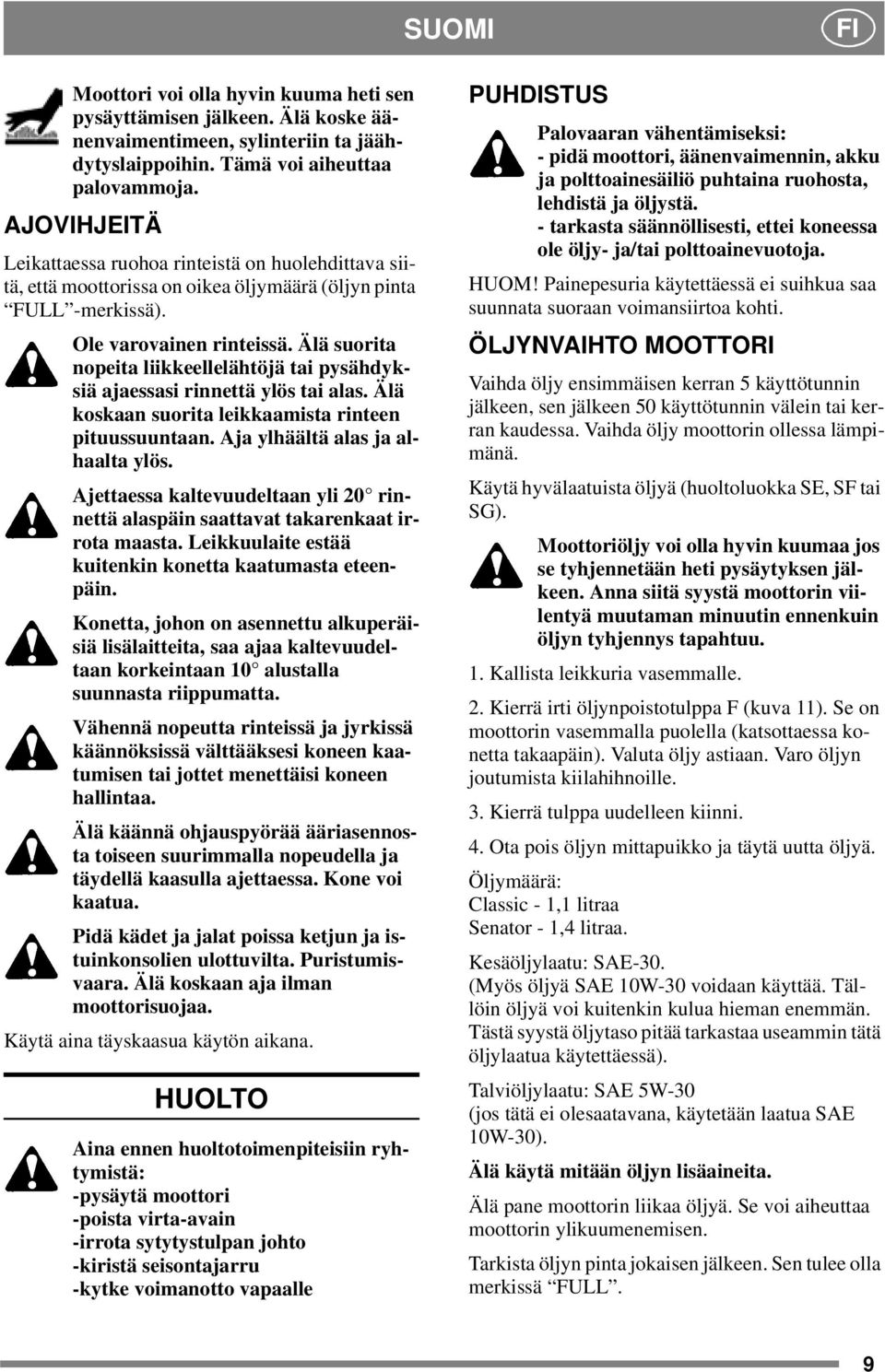

9 SUOMI FI Moottori voi olla hyvin kuuma heti sen pysäyttämisen jälkeen. Älä koske äänenvaimentimeen, sylinteriin ta jäähdytyslaippoihin. Tämä voi aiheuttaa palovammoja. AJOVIHJEITÄ Leikattaessa ruohoa rinteistä on huolehdittava siitä, että moottorissa on oikea öljymäärä (öljyn pinta FULL -merkissä). Ole varovainen rinteissä. Älä suorita nopeita liikkeellelähtöjä tai pysähdyksiä ajaessasi rinnettä ylös tai alas. Älä koskaan suorita leikkaamista rinteen pituussuuntaan. Aja ylhäältä alas ja alhaalta ylös. Ajettaessa kaltevuudeltaan yli 20 rinnettä alaspäin saattavat takarenkaat irrota maasta. Leikkuulaite estää kuitenkin konetta kaatumasta eteenpäin. Konetta, johon on asennettu alkuperäisiä lisälaitteita, saa ajaa kaltevuudeltaan korkeintaan 10 alustalla suunnasta riippumatta. Vähennä nopeutta rinteissä ja jyrkissä käännöksissä välttääksesi koneen kaatumisen tai jottet menettäisi koneen hallintaa. Älä käännä ohjauspyörää ääriasennosta toiseen suurimmalla nopeudella ja täydellä kaasulla ajettaessa. Kone voi kaatua. Pidä kädet ja jalat poissa ketjun ja istuinkonsolien ulottuvilta. Puristumisvaara. Älä koskaan aja ilman moottorisuojaa. Käytä aina täyskaasua käytön aikana. HUOLTO Aina ennen huoltotoimenpiteisiin ryhtymistä: -pysäytä moottori -poista virta-avain -irrota sytytystulpan johto -kiristä seisontajarru -kytke voimanotto vapaalle PUHDISTUS Palovaaran vähentämiseksi: - pidä moottori, äänenvaimennin, akku ja polttoainesäiliö puhtaina ruohosta, lehdistäjaöljystä. - tarkasta säännöllisesti, ettei koneessa ole öljy- ja/tai polttoainevuotoja. HUOM! Painepesuria käytettäessä ei suihkua saa suunnata suoraan voimansiirtoa kohti. ÖLJYNVAIHTO MOOTTORI Vaihda öljy ensimmäisen kerran 5 käyttötunnin jälkeen, sen jälkeen 50 käyttötunnin välein tai kerran kaudessa. Vaihda öljy moottorin ollessa lämpimänä. Käytä hyvälaatuista öljyä (huoltoluokka SE, SF tai SG). Moottoriöljy voi olla hyvin kuumaa jos se tyhjennetään heti pysäytyksen jälkeen. Anna siitä syystä moottorin viilentyä muutaman minuutin ennenkuin öljyn tyhjennys tapahtuu. 1. Kallista leikkuria vasemmalle. 2. Kierrä irti öljynpoistotulppa F (kuva 11). Se on moottorin vasemmalla puolella (katsottaessa konetta takaapäin). Valuta öljy astiaan. Varo öljyn joutumista kiilahihnoille. 3. Kierrä tulppa uudelleen kiinni. 4. Ota pois öljyn mittapuikko ja täytä uutta öljyä. Öljymäärä: Classic - 1,1 litraa Senator - 1,4 litraa. Kesäöljylaatu: SAE-30. (Myös öljyä SAE 10W-30 voidaan käyttää. Tällöin öljyä voi kuitenkin kulua hieman enemmän. Tästä syystä öljytaso pitää tarkastaa useammin tätä öljylaatua käytettäessä). Talviöljylaatu: SAE 5W-30 (jos tätä ei olesaatavana, käytetään laatua SAE 10W-30). Älä käytä mitään öljyn lisäaineita. Älä pane moottorin liikaa öljyä. Se voi aiheuttaa moottorin ylikuumenemisen. Tarkista öljyn pinta jokaisen jälkeen. Sen tulee olla merkissä FULL. 9

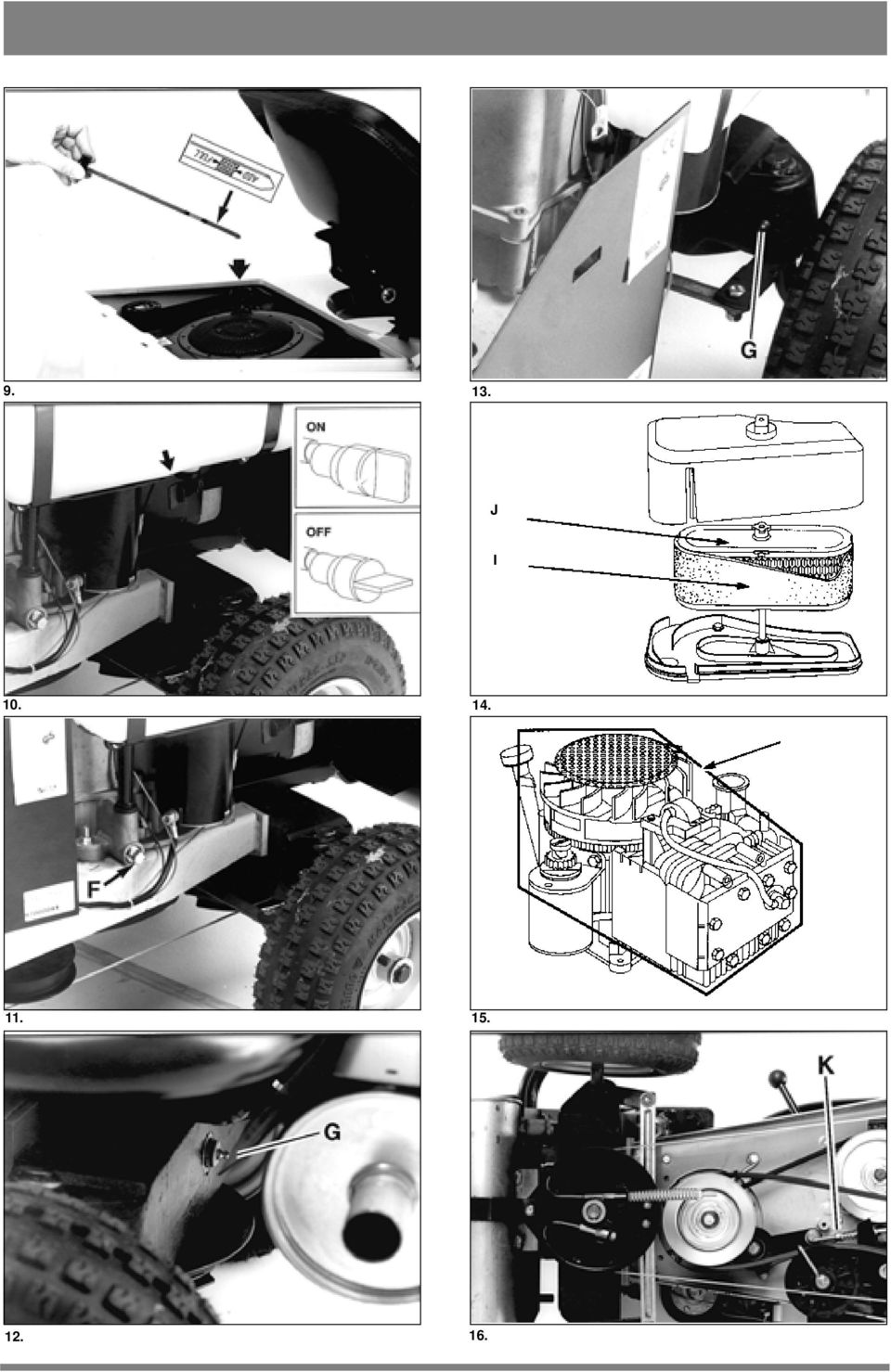

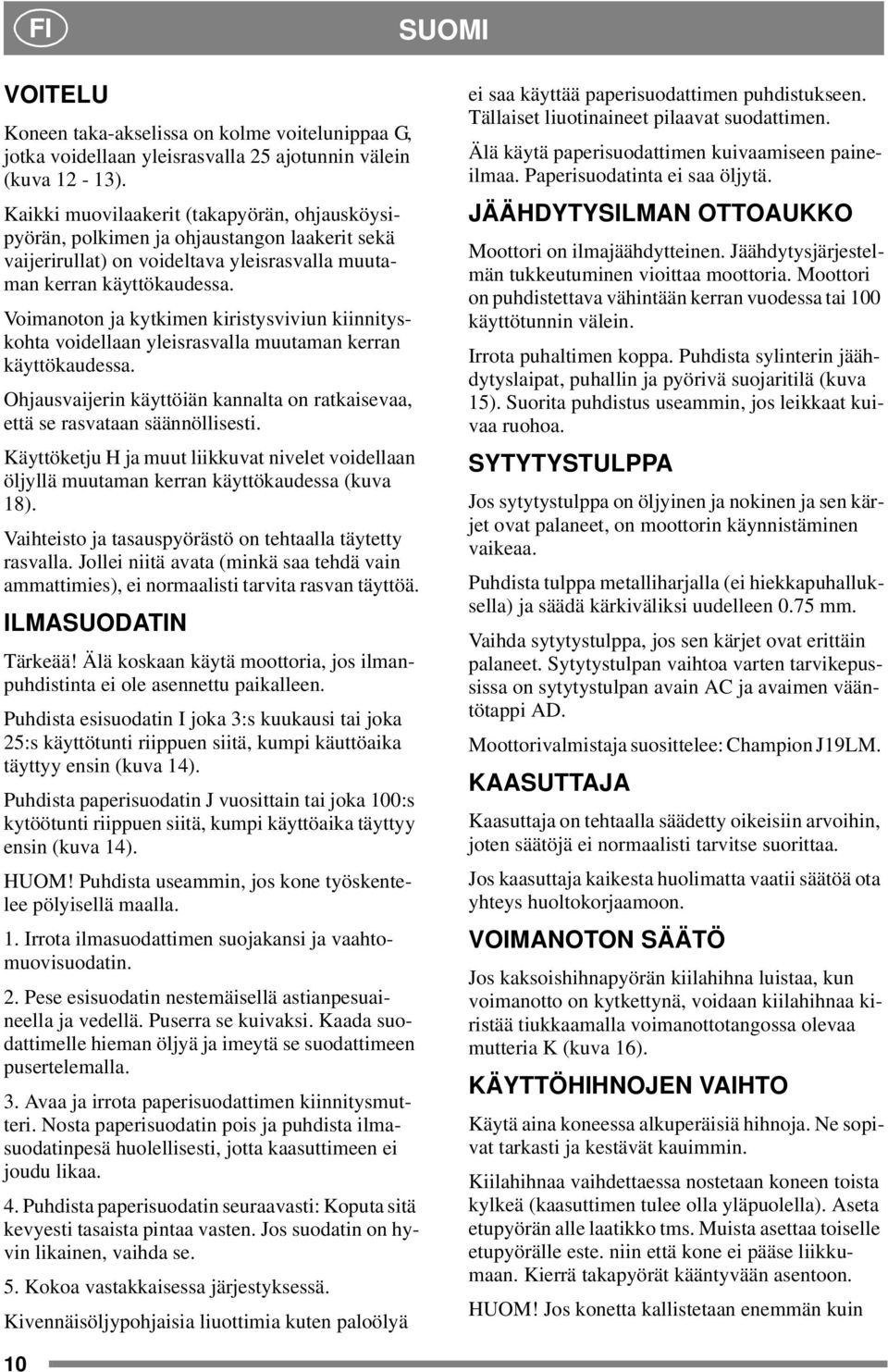

10 FI SUOMI VOITELU Koneen taka-akselissa on kolme voitelunippaa G, jotka voidellaan yleisrasvalla 25 ajotunnin välein (kuva 12-13). Kaikki muovilaakerit (takapyörän, ohjausköysipyörän, polkimen ja ohjaustangon laakerit sekä vaijerirullat) on voideltava yleisrasvalla muutamankerrankäyttökaudessa. Voimanoton ja kytkimen kiristysviviun kiinnityskohta voidellaan yleisrasvalla muutaman kerran käyttökaudessa. Ohjausvaijerin käyttöiän kannalta on ratkaisevaa, että se rasvataan säännöllisesti. Käyttöketju H ja muut liikkuvat nivelet voidellaan öljyllä muutaman kerran käyttökaudessa (kuva 18). Vaihteisto ja tasauspyörästö on tehtaalla täytetty rasvalla. Jollei niitä avata (minkä saa tehdä vain ammattimies), ei normaalisti tarvita rasvan täyttöä. ILMASUODATIN Tärkeää! Älä koskaan käytä moottoria, jos ilmanpuhdistinta ei ole asennettu paikalleen. Puhdista esisuodatin I joka 3:s kuukausi tai joka 25:s käyttötunti riippuen siitä, kumpi käuttöaika täyttyy ensin (kuva 14). Puhdista paperisuodatin J vuosittain tai joka 100:s kytöötunti riippuen siitä, kumpi käyttöaika täyttyy ensin (kuva 14). HUOM! Puhdista useammin, jos kone työskenteleepölyisellämaalla. 1. Irrota ilmasuodattimen suojakansi ja vaahtomuovisuodatin. 2. Pese esisuodatin nestemäisellä astianpesuaineella ja vedellä. Puserra se kuivaksi. Kaada suodattimelle hieman öljyä ja imeytä se suodattimeen pusertelemalla. 3. Avaa ja irrota paperisuodattimen kiinnitysmutteri. Nosta paperisuodatin pois ja puhdista ilmasuodatinpesä huolellisesti, jotta kaasuttimeen ei joudu likaa. 4. Puhdista paperisuodatin seuraavasti: Koputa sitä kevyesti tasaista pintaa vasten. Jos suodatin on hyvin likainen, vaihda se. 5. Kokoa vastakkaisessa järjestyksessä. Kivennäisöljypohjaisia liuottimia kuten paloölyä ei saa käyttää paperisuodattimen puhdistukseen. Tällaiset liuotinaineet pilaavat suodattimen. Älä käytä paperisuodattimen kuivaamiseen paineilmaa. Paperisuodatinta ei saa öljytä. JÄÄHDYTYSILMAN OTTOAUKKO Moottori on ilmajäähdytteinen. Jäähdytysjärjestelmän tukkeutuminen vioittaa moottoria. Moottori on puhdistettava vähintään kerran vuodessa tai 100 käyttötunnin välein. Irrota puhaltimen koppa. Puhdista sylinterin jäähdytyslaipat, puhallin ja pyörivä suojaritilä (kuva 15). Suorita puhdistus useammin, jos leikkaat kuivaa ruohoa. SYTYTYSTULPPA Jos sytytystulppa on öljyinen ja nokinen ja sen kärjet ovat palaneet, on moottorin käynnistäminen vaikeaa. Puhdista tulppa metalliharjalla (ei hiekkapuhalluksella) ja säädä kärkiväliksi uudelleen 0.75 mm. Vaihda sytytystulppa, jos sen kärjet ovat erittäin palaneet. Sytytystulpan vaihtoa varten tarvikepussissa on sytytystulpan avain AC ja avaimen vääntötappi AD. Moottorivalmistaja suosittelee: Champion J19LM. KAASUTTAJA Kaasuttaja on tehtaalla säädetty oikeisiin arvoihin, joten säätöjä ei normaalisti tarvitse suorittaa. Jos kaasuttaja kaikesta huolimatta vaatii säätöä ota yhteys huoltokorjaamoon. VOIMANOTON SÄÄTÖ Jos kaksoishihnapyörän kiilahihna luistaa, kun voimanotto on kytkettynä, voidaan kiilahihnaa kiristää tiukkaamalla voimanottotangossa olevaa mutteria K (kuva 16). KÄYTTÖHIHNOJEN VAIHTO Käytä aina koneessa alkuperäisiä hihnoja. Ne sopivattarkastijakestävätkauimmin. Kiilahihnaa vaihdettaessa nostetaan koneen toista kylkeä (kaasuttimen tulee olla yläpuolella). Aseta etupyörän alle laatikko tms. Muista asettaa toiselle etupyörälle este. niin että kone ei pääse liikkumaan. Kierrä takapyörät kääntyvään asentoon. HUOM! Jos konetta kallistetaan enemmän kuin 10

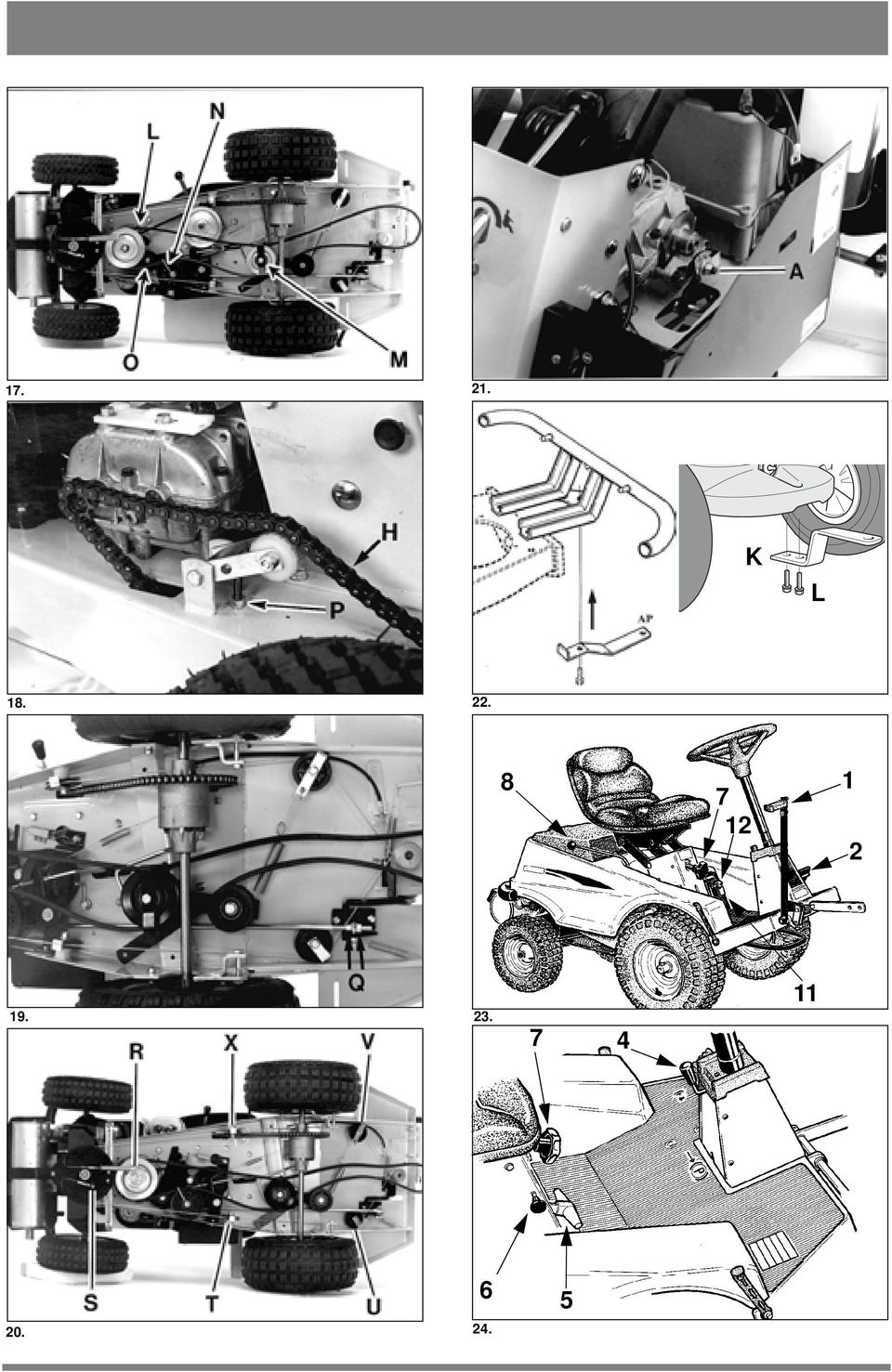

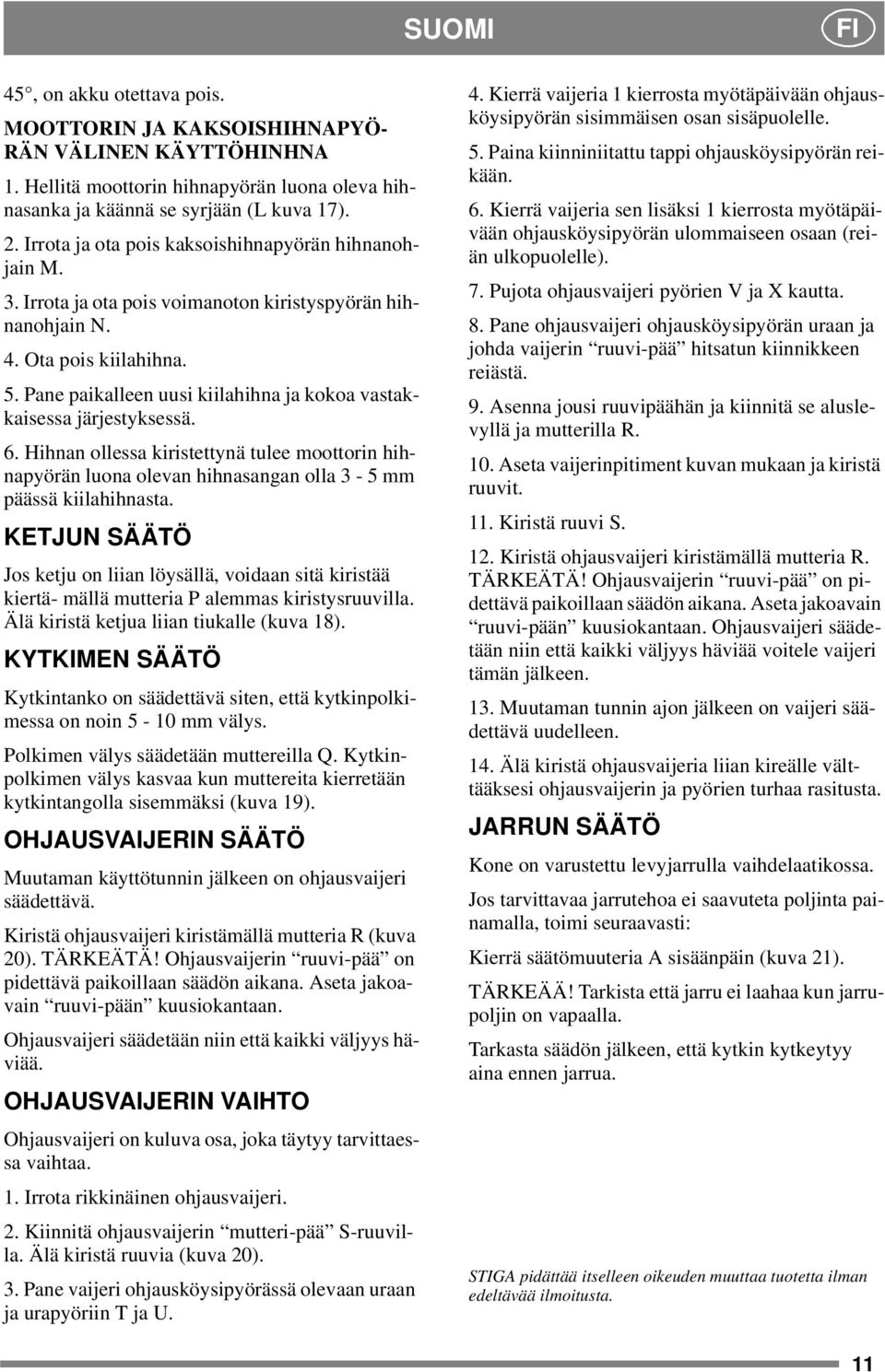

11 SUOMI FI 45, on akku otettava pois. MOOTTORIN JA KAKSOISHIHNAPYÖ- RÄN VÄLINEN KÄYTTÖHINHNA 1. Hellitä moottorin hihnapyörän luona oleva hihnasanka ja käännä se syrjään (L kuva 17). 2. Irrota ja ota pois kaksoishihnapyörän hihnanohjain M. 3. Irrota ja ota pois voimanoton kiristyspyörän hihnanohjain N. 4. Ota pois kiilahihna. 5. Pane paikalleen uusi kiilahihna ja kokoa vastakkaisessa järjestyksessä. 6. Hihnan ollessa kiristettynä tulee moottorin hihnapyörän luona olevan hihnasangan olla 3-5 mm päässä kiilahihnasta. KETJUN SÄÄTÖ Jos ketju on liian löysällä, voidaan sitä kiristää kiertä- mällä mutteria P alemmas kiristysruuvilla. Älä kiristä ketjua liian tiukalle (kuva 18). KYTKIMEN SÄÄTÖ Kytkintanko on säädettävä siten, että kytkinpolkimessa on noin 5-10 mm välys. Polkimen välys säädetään muttereilla Q. Kytkinpolkimen välys kasvaa kun muttereita kierretään kytkintangolla sisemmäksi (kuva 19). OHJAUSVAIJERIN SÄÄTÖ Muutaman käyttötunnin jälkeen on ohjausvaijeri säädettävä. Kiristä ohjausvaijeri kiristämällä mutteria R (kuva 20). TÄRKEÄTÄ! Ohjausvaijerin ruuvi-pää on pidettävä paikoillaan säädön aikana. Aseta jakoavain ruuvi-pään kuusiokantaan. Ohjausvaijeri säädetään niin että kaikki väljyys häviää. OHJAUSVAIJERIN VAIHTO Ohjausvaijeri on kuluva osa, joka täytyy tarvittaessa vaihtaa. 1. Irrota rikkinäinen ohjausvaijeri. 2. Kiinnitä ohjausvaijerin mutteri-pää S-ruuvilla. Älä kiristä ruuvia (kuva 20). 3. Pane vaijeri ohjausköysipyörässä olevaan uraan ja urapyöriin T ja U. 4. Kierrä vaijeria 1 kierrosta myötäpäivään ohjausköysipyörän sisimmäisen osan sisäpuolelle. 5. Paina kiinniniitattu tappi ohjausköysipyörän reikään. 6. Kierrä vaijeria sen lisäksi 1 kierrosta myötäpäivään ohjausköysipyörän ulommaiseen osaan (reiän ulkopuolelle). 7. Pujota ohjausvaijeri pyörien V ja X kautta. 8. Pane ohjausvaijeri ohjausköysipyörän uraan ja johda vaijerin ruuvi-pää hitsatun kiinnikkeen reiästä. 9. Asenna jousi ruuvipäähän ja kiinnitä se aluslevyllä ja mutterilla R. 10. Aseta vaijerinpitiment kuvan mukaan ja kiristä ruuvit. 11. Kiristä ruuvi S. 12. Kiristä ohjausvaijeri kiristämällä mutteria R. TÄRKEÄTÄ! Ohjausvaijerin ruuvi-pää on pidettävä paikoillaan säädön aikana. Aseta jakoavain ruuvi-pään kuusiokantaan. Ohjausvaijeri säädetään niin että kaikki väljyys häviää voitele vaijeri tämän jälkeen. 13. Muutaman tunnin ajon jälkeen on vaijeri säädettävä uudelleen. 14. Älä kiristä ohjausvaijeria liian kireälle välttääksesi ohjausvaijerin ja pyörien turhaa rasitusta. JARRUN SÄÄTÖ Kone on varustettu levyjarrulla vaihdelaatikossa. Jos tarvittavaa jarrutehoa ei saavuteta poljinta painamalla, toimi seuraavasti: Kierrä säätömuuteria A sisäänpäin (kuva 21). TÄRKEÄÄ! Tarkista että jarru ei laahaa kun jarrupoljin on vapaalla. Tarkasta säädön jälkeen, että kytkin kytkeytyy aina ennen jarrua. STIGA pidättää itselleen oikeuden muuttaa tuotetta ilman edeltävää ilmoitusta. 11
