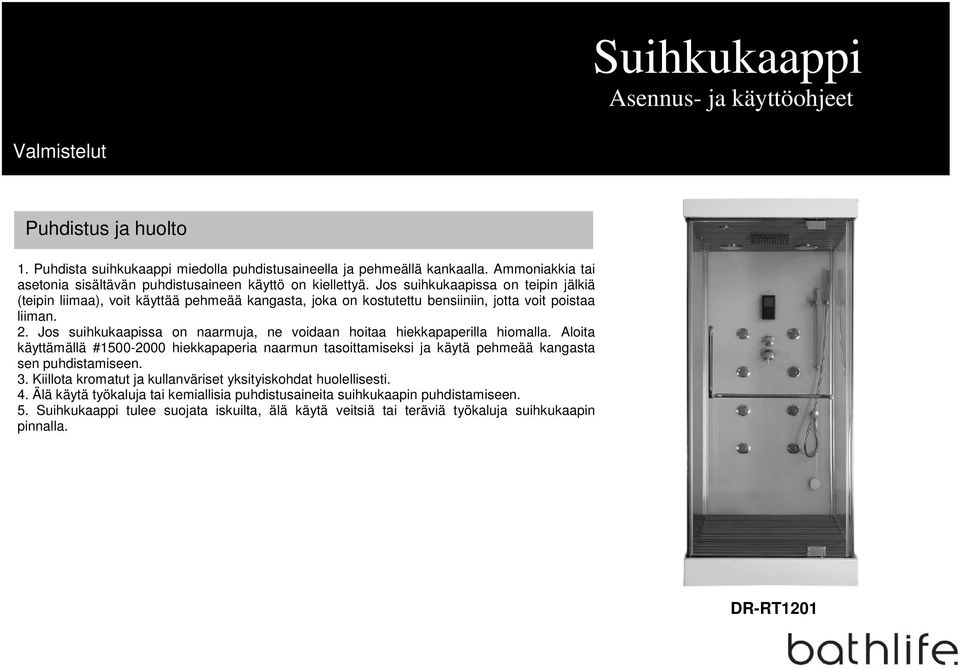

1 Suihkukaappi Asennus- ja käyttöohjeet Valmistelut Puhdistus ja huolto 1. Puhdista suihkukaappi miedolla puhdistusaineella ja pehmeällä kankaalla. Ammoniakkia tai asetonia sisältävän puhdistusaineen käyttö on kiellettyä. Jos suihkukaapissa on teipin jälkiä (teipin liimaa), voit käyttää pehmeää kangasta, joka on kostutettu bensiiniin, jotta voit poistaa liiman. 2. Jos suihkukaapissa on naarmuja, ne voidaan hoitaa hiekkapaperilla hiomalla. Aloita käyttämällä # hiekkapaperia naarmun tasoittamiseksi ja käytä pehmeää kangasta sen puhdistamiseen. 3. Kiillota kromatut ja kullanväriset yksityiskohdat huolellisesti. 4. Älä käytä työkaluja tai kemiallisia puhdistusaineita suihkukaapin puhdistamiseen. 5. Suihkukaappi tulee suojata iskuilta, älä käytä veitsiä tai teräviä työkaluja suihkukaapin pinnalla. DR-RT1201

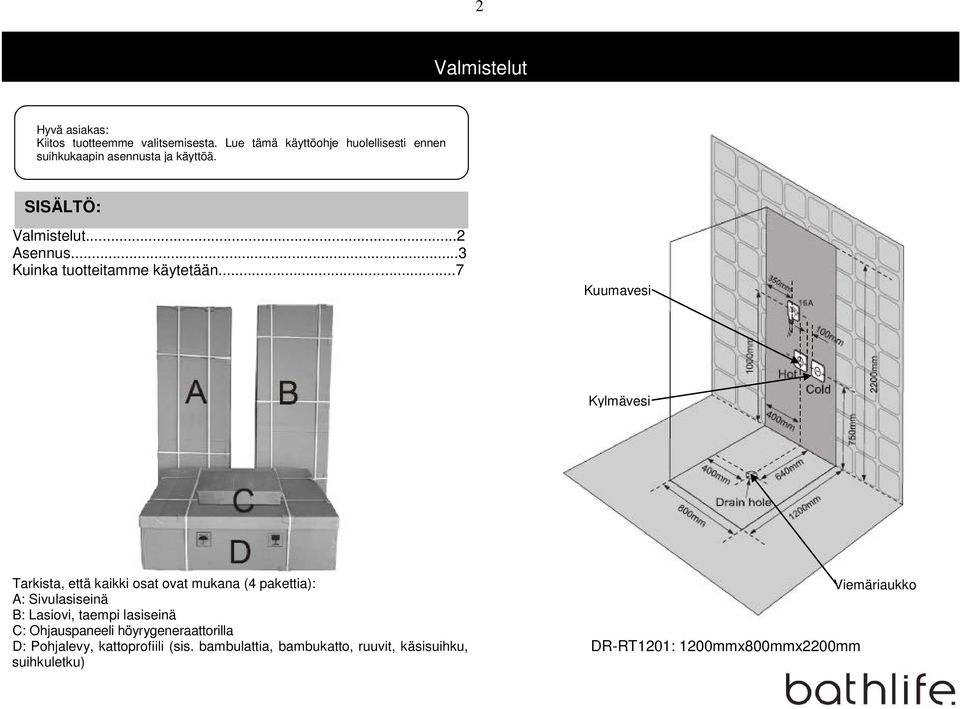

2 2 Valmistelut Hyvä asiakas: Kiitos tuotteemme valitsemisesta. Lue tämä käyttöohje huolellisesti ennen suihkukaapin asennusta ja käyttöä. SISÄLTÖ: Valmistelut...2 Asennus...3 Kuinka tuotteitamme käytetään...7 Kuumavesi Kylmävesi Tarkista, että kaikki osat ovat mukana (4 pakettia): A: Sivulasiseinä B: Lasiovi, taempi lasiseinä C: Ohjauspaneeli höyrygeneraattorilla D: Pohjalevy, kattoprofiili (sis. bambulattia, bambukatto, ruuvit, käsisuihku, suihkuletku) DR-RT1201: 1200mmx800mmx2200mm Viemäriaukko

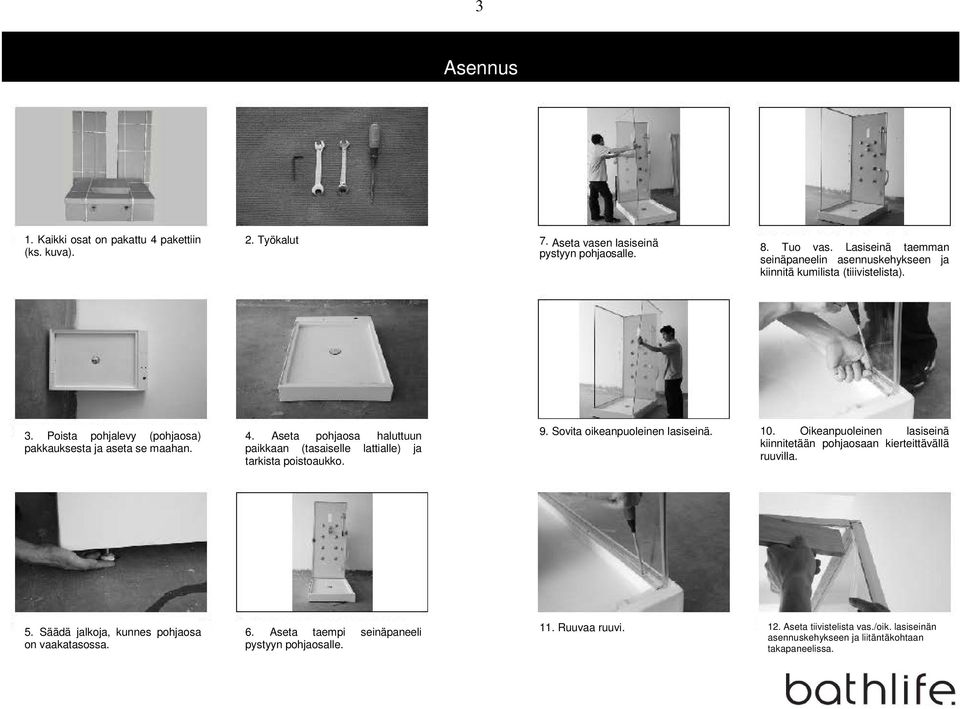

3 3 Asennus 1. Kaikki osat on pakattu 4 pakettiin (ks. kuva). 2. Työkalut 7. Aseta vasen lasiseinä pystyyn pohjaosalle. 8. Tuo vas. Lasiseinä taemman seinäpaneelin asennuskehykseen ja kiinnitä kumilista (tiiivistelista). 3. Poista pohjalevy (pohjaosa) pakkauksesta ja aseta se maahan. 4. Aseta pohjaosa haluttuun paikkaan (tasaiselle lattialle) ja tarkista poistoaukko. 9. Sovita oikeanpuoleinen lasiseinä. 10. Oikeanpuoleinen lasiseinä kiinnitetään pohjaosaan kierteittävällä ruuvilla. 5. Säädä jalkoja, kunnes pohjaosa on vaakatasossa. 6. Aseta taempi seinäpaneeli pystyyn pohjaosalle. 11. Ruuvaa ruuvi. 12. Aseta tiivistelista vas./oik. lasiseinän asennuskehykseen ja liitäntäkohtaan takapaneelissa.

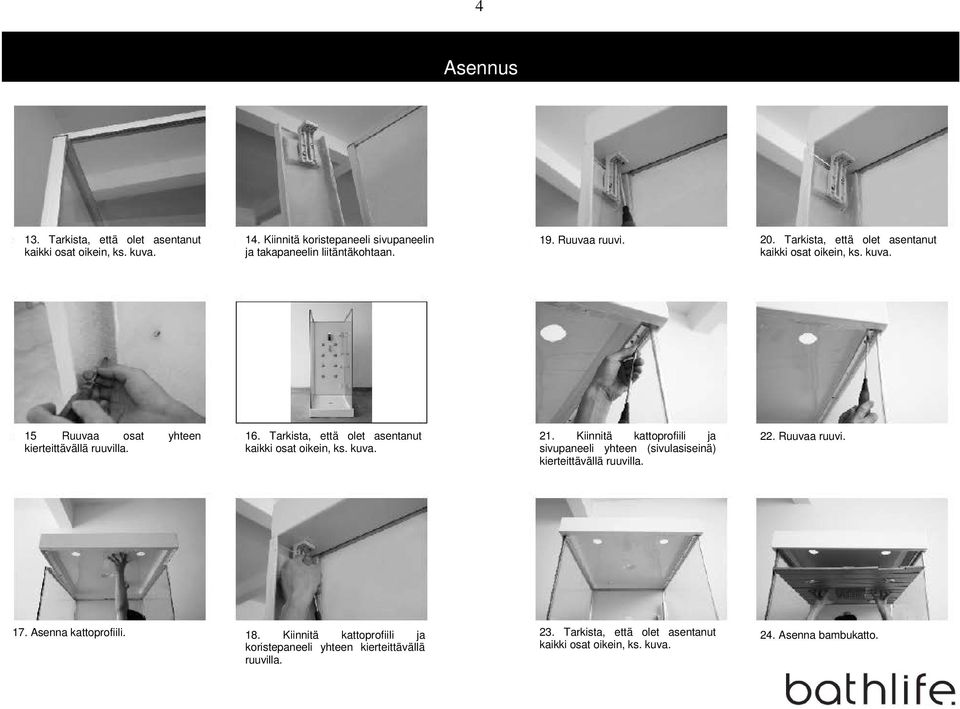

4 4 Asennus 13. Tarkista, että olet asentanut 14. Kiinnitä koristepaneeli sivupaneelin ja takapaneelin liitäntäkohtaan. 19. Ruuvaa ruuvi. 20. Tarkista, että olet asentanut 15 Ruuvaa osat yhteen kierteittävällä ruuvilla. 16. Tarkista, että olet asentanut 21. Kiinnitä kattoprofiili ja sivupaneeli yhteen (sivulasiseinä) kierteittävällä ruuvilla. 22. Ruuvaa ruuvi. 17. Asenna kattoprofiili. 18. Kiinnitä kattoprofiili ja koristepaneeli yhteen kierteittävällä ruuvilla. 23. Tarkista, että olet asentanut 24. Asenna bambukatto.

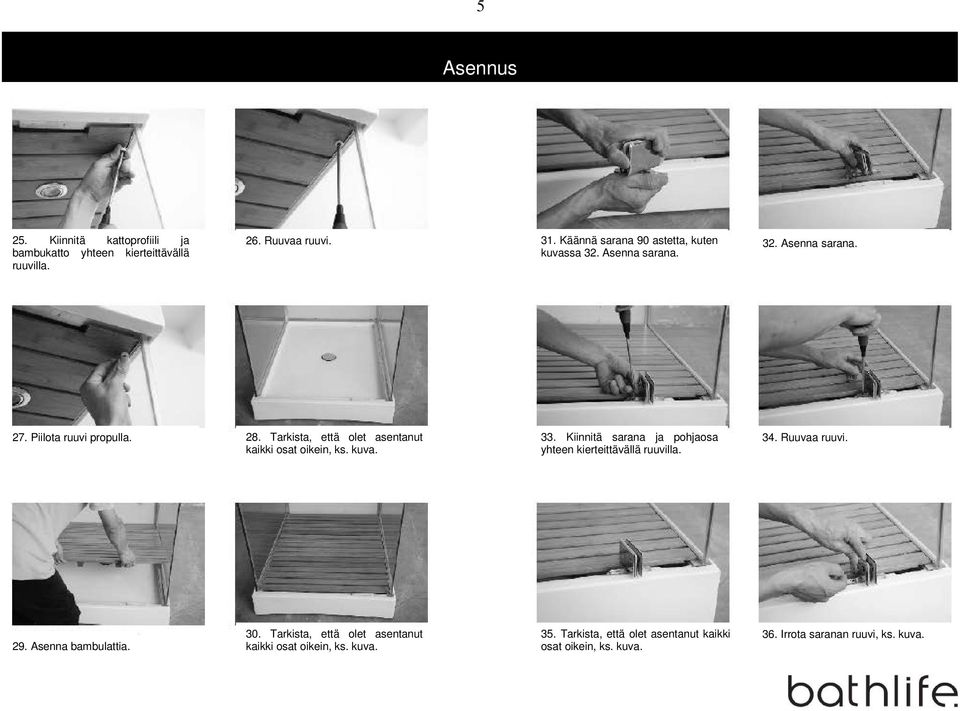

5 5 Asennus 25. Kiinnitä kattoprofiili ja bambukatto yhteen kierteittävällä ruuvilla. 26. Ruuvaa ruuvi. 31. Käännä sarana 90 astetta, kuten kuvassa 32. Asenna sarana. 32. Asenna sarana. 27. Piilota ruuvi propulla. 28. Tarkista, että olet asentanut 33. Kiinnitä sarana ja pohjaosa yhteen kierteittävällä ruuvilla. 34. Ruuvaa ruuvi. 29. Asenna bambulattia. 30. Tarkista, että olet asentanut 35. Tarkista, että olet asentanut kaikki osat oikein, ks. kuva. 36. Irrota saranan ruuvi, ks. kuva.

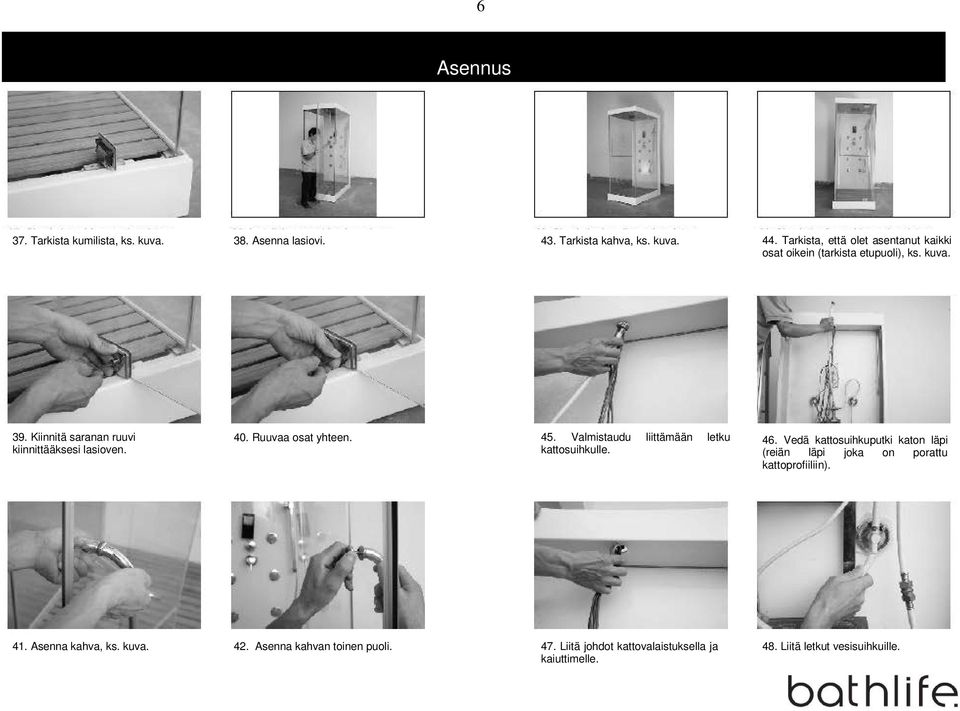

6 6 Asennus 37. Tarkista kumilista, ks. kuva. 38. Asenna lasiovi. 43. Tarkista kahva, ks. kuva. 44. Tarkista, että olet asentanut kaikki osat oikein (tarkista etupuoli), ks. kuva. 39. Kiinnitä saranan ruuvi kiinnittääksesi lasioven. 40. Ruuvaa osat yhteen. 45. Valmistaudu liittämään letku kattosuihkulle. 46. Vedä kattosuihkuputki katon läpi (reiän läpi joka on porattu kattoprofiiliin). 41. Asenna kahva, ks. kuva. 42. Asenna kahvan toinen puoli. 47. Liitä johdot kattovalaistuksella ja kaiuttimelle. 48. Liitä letkut vesisuihkuille.

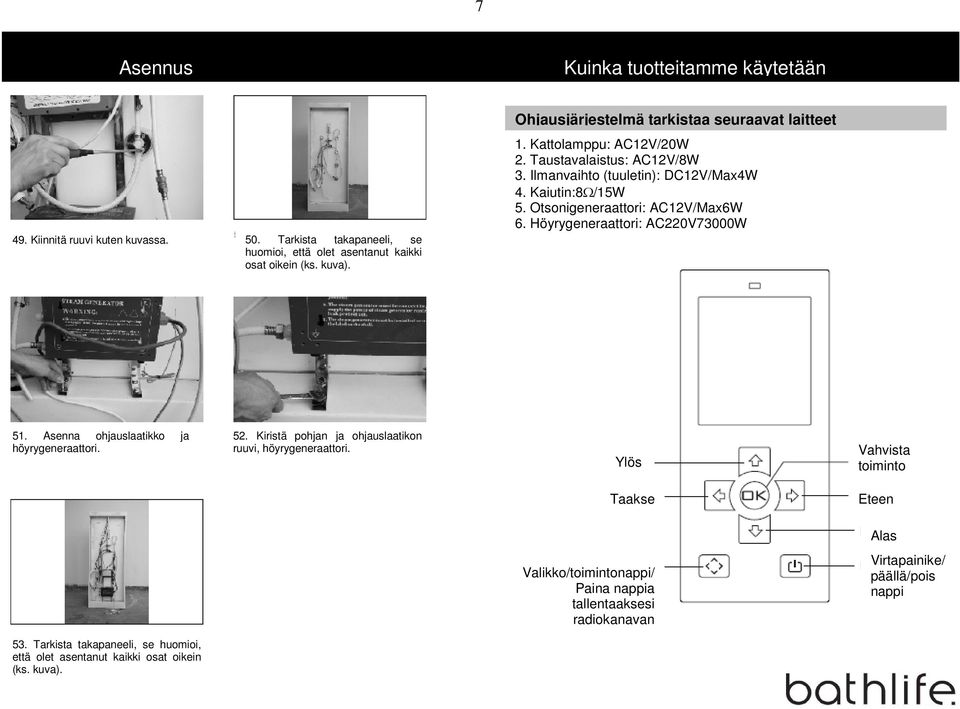

7 7 Asennus Kuinka tuotteitamme käytetään 49. Kiinnitä ruuvi kuten kuvassa. 50. Tarkista takapaneeli, se huomioi, että olet asentanut kaikki osat oikein (ks. kuva). Ohjausjärjestelmä tarkistaa seuraavat laitteet 1. Kattolamppu: AC12V/20W 2. Taustavalaistus: AC12V/8W 3. Ilmanvaihto (tuuletin): DC12V/Max4W 4. Kaiutin:8Ω/15W 5. Otsonigeneraattori: AC12V/Max6W 6. Höyrygeneraattori: AC220V73000W 51. Asenna ohjauslaatikko ja höyrygeneraattori. 52. Kiristä pohjan ja ohjauslaatikon ruuvi, höyrygeneraattori. Ylös Vahvista toiminto Taakse Eteen Alas Valikko/toimintonappi/ Paina nappia tallentaaksesi radiokanavan Virtapainike/ päällä/pois nappi 53. Tarkista takapaneeli, se huomioi, että olet asentanut kaikki osat oikein (ks. kuva).

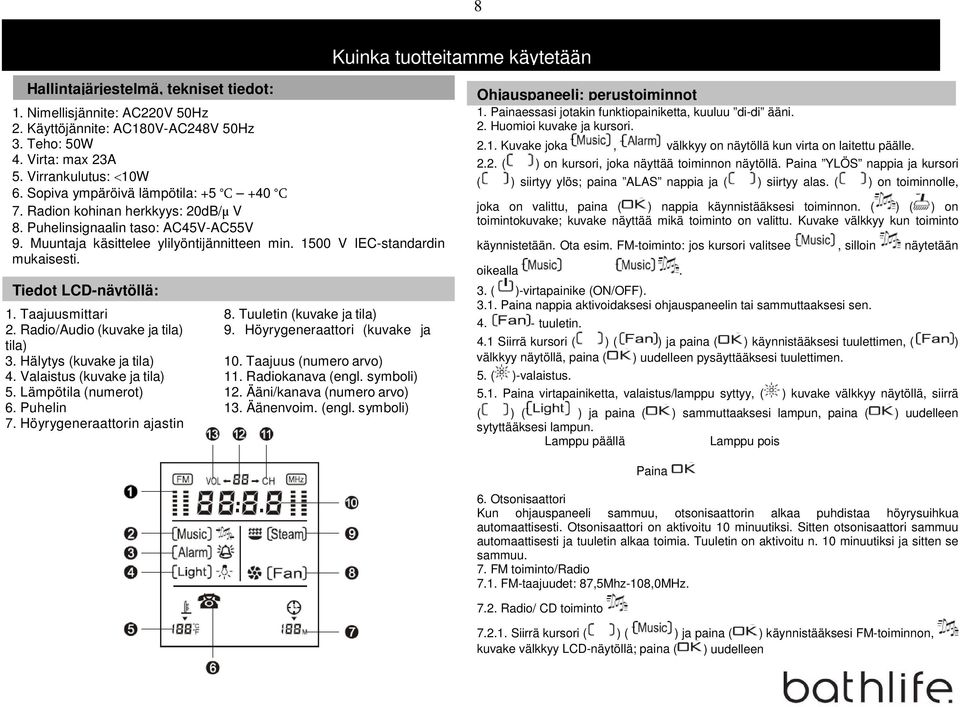

8 8 Kuinka tuotteitamme käytetään Hallintajärjestelmä, tekniset tiedot: 1. Nimellisjännite: AC220V 50Hz 2. Käyttöjännite: AC180V-AC248V 50Hz 3. Teho: 50W 4. Virta: max 23A 5. Virrankulutus: <10W 6. Sopiva ympäröivä lämpötila: +5 C +40 C 7. Radion kohinan herkkyys: 20dB/µ V 8. Puhelinsignaalin taso: AC45V-AC55V 9. Muuntaja käsittelee ylilyöntijännitteen min V IEC-standardin mukaisesti. 1. Tiedot Frekvensmätare LCD-näytöllä: 8. Fläkt (ikon och läge) 1. Taajuusmittari 8. Tuuletin (kuvake ja tila) 2. Radio/Audio (kuvake ja tila) 9. Höyrygeneraattori (kuvake ja tila) 3. Hälytys (kuvake ja tila) 10. Taajuus (numero arvo) 4. Valaistus (kuvake ja tila) 11. Radiokanava (engl. symboli) 5. Lämpötila (numerot) 12. Ääni/kanava (numero arvo) 6. Puhelin 13. Äänenvoim. (engl. symboli) 7. Höyrygeneraattorin ajastin Ohjauspaneeli: perustoiminnot 1. Painaessasi jotakin funktiopainiketta, kuuluu di-di ääni. 2. Huomioi kuvake ja kursori Kuvake joka, välkkyy on näytöllä kun virta on laitettu päälle ( ) on kursori, joka näyttää toiminnon näytöllä. Paina YLÖS nappia ja kursori ( ) siirtyy ylös; paina ALAS nappia ja ( ) siirtyy alas. ( ) on toiminnolle, joka on valittu, paina ( ) nappia käynnistääksesi toiminnon. ( ) ( ) on toimintokuvake; kuvake näyttää mikä toiminto on valittu. Kuvake välkkyy kun toiminto käynnistetään. Ota esim. FM-toiminto: jos kursori valitsee, silloin näytetään oikealla. 3. ( )-virtapainike (ON/OFF) Paina nappia aktivoidaksesi ohjauspaneelin tai sammuttaaksesi sen tuuletin. 4.1 Siirrä kursori ( ) ( ) ja paina ( ) käynnistääksesi tuulettimen, ( ) välkkyy näytöllä, paina ( ) uudelleen pysäyttääksesi tuulettimen. 5. ( )-valaistus Paina virtapainiketta, valaistus/lamppu syttyy, ( ) kuvake välkkyy näytöllä, siirrä ( ) ( ) ja paina ( ) sammuttaaksesi lampun, paina ( ) uudelleen sytyttääksesi lampun. Lamppu päällä Lamppu pois Paina 6. Otsonisaattori Kun ohjauspaneeli sammuu, otsonisaattorin alkaa puhdistaa höyrysuihkua automaattisesti. Otsonisaattori on aktivoitu 10 minuutiksi. Sitten otsonisaattori sammuu automaattisesti ja tuuletin alkaa toimia. Tuuletin on aktivoitu n. 10 minuutiksi ja sitten se sammuu. 7. FM toiminto/radio 7.1. FM-taajuudet: 87,5Mhz-108,0MHz Radio/ CD toiminto Siirrä kursori ( ) ( ) ja paina ( ) käynnistääksesi FM-toiminnon, kuvake välkkyy LCD-näytöllä; paina ( ) uudelleen

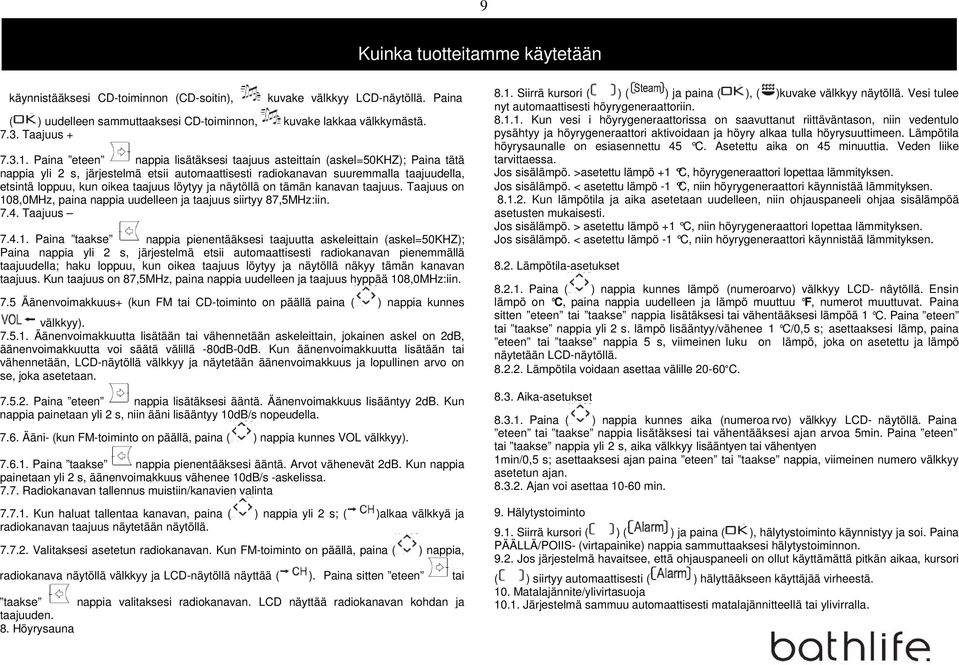

9 9 Kuinka tuotteitamme käytetään käynnistääksesi CD-toiminnon (CD-soitin), kuvake välkkyy LCD-näytöllä. Paina ( ) uudelleen sammuttaaksesi CD-toiminnon, kuvake lakkaa välkkymästä Taajuus Paina eteen nappia lisätäksesi taajuus asteittain (askel=50khz); Paina tätä nappia yli 2 s, järjestelmä etsii automaattisesti radiokanavan suuremmalla taajuudella, etsintä loppuu, kun oikea taajuus löytyy ja näytöllä on tämän kanavan taajuus. Taajuus on 108,0MHz, paina nappia uudelleen ja taajuus siirtyy 87,5MHz:iin Taajuus Paina taakse nappia pienentääksesi taajuutta askeleittain (askel=50khz); Paina nappia yli 2 s, järjestelmä etsii automaattisesti radiokanavan pienemmällä taajuudella; haku loppuu, kun oikea taajuus löytyy ja näytöllä näkyy tämän kanavan taajuus. Kun taajuus on 87,5MHz, paina nappia uudelleen ja taajuus hyppää 108,0MHz:iin. 7.5 Äänenvoimakkuus+ (kun FM tai CD-toiminto on päällä paina ( ) nappia kunnes välkkyy) Äänenvoimakkuutta lisätään tai vähennetään askeleittain, jokainen askel on 2dB, äänenvoimakkuutta voi säätä välillä -80dB-0dB. Kun äänenvoimakkuutta lisätään tai vähennetään, LCD-näytöllä välkkyy ja näytetään äänenvoimakkuus ja lopullinen arvo on se, joka asetetaan Paina eteen nappia lisätäksesi ääntä. Äänenvoimakkuus lisääntyy 2dB. Kun nappia painetaan yli 2 s, niin ääni lisääntyy 10dB/s nopeudella Ääni- (kun FM-toiminto on päällä, paina ( ) nappia kunnes VOL välkkyy) Paina taakse nappia pienentääksesi ääntä. Arvot vähenevät 2dB. Kun nappia painetaan yli 2 s, äänenvoimakkuus vähenee 10dB/s -askelissa Radiokanavan tallennus muistiin/kanavien valinta Kun haluat tallentaa kanavan, paina ( ) nappia yli 2 s; ( )alkaa välkkyä ja radiokanavan taajuus näytetään näytöllä Valitaksesi asetetun radiokanavan. Kun FM-toiminto on päällä, paina ( ) nappia, radiokanava näytöllä välkkyy ja LCD-näytöllä näyttää ( ). Paina sitten eteen tai taakse nappia valitaksesi radiokanavan. LCD näyttää radiokanavan kohdan ja taajuuden. 8. Höyrysauna 8.1. Siirrä kursori ( ) ( ) ja paina ( ), ( )kuvake välkkyy näytöllä. Vesi tulee nyt automaattisesti höyrygeneraattoriin Kun vesi i höyrygeneraattorissa on saavuttanut riittäväntason, niin vedentulo pysähtyy ja höyrygeneraattori aktivoidaan ja höyry alkaa tulla höyrysuuttimeen. Lämpötila höyrysaunalle on esiasennettu 45 C. Asetettu aika on 45 minuuttia. Veden liike tarvittaessa. Jos sisälämpö. >asetettu lämpö +1 C, höyrygeneraattori lopettaa lämmityksen. Jos sisälämpö. < asetettu lämpö -1 C, niin höyrygeneraattori käynnistää lämmityksen Kun lämpötila ja aika asetetaan uudelleen, niin ohjauspaneeli ohjaa sisälämpöä asetusten mukaisesti. Jos sisälämpö. > asetettu lämpö +1 C, niin höyrygeneraattori lopettaa lämmityksen. Jos sisälämpö. < asetettu lämpö -1 C, niin höyrygeneraattori käynnistää lämmityksen Lämpötila-asetukset Paina ( ) nappia kunnes lämpö (numeroarvo) välkkyy LCD- näytöllä. Ensin lämpö on C, paina nappia uudelleen ja lämpö muuttuu F, numerot muuttuvat. Paina sitten eteen tai taakse nappia lisätäksesi tai vähentääksesi lämpöä 1 C. Paina eteen tai taakse nappia yli 2 s. lämpö lisääntyy/vähenee 1 C/0,5 s; asettaaksesi lämp, paina eteen tai taakse nappia 5 s, viimeinen luku on lämpö, joka on asetettu ja lämpö näytetään LCD-näytöllä Lämpötila voidaan asettaa välille C Aika-asetukset Paina ( ) nappia kunnes aika (numeroa rvo) välkkyy LCD- näytöllä. Paina eteen tai taakse nappia lisätäksesi tai vähentääksesi ajan arvoa 5min. Paina eteen tai taakse nappia yli 2 s, aika välkkyy lisääntyen tai vähentyen 1min/0,5 s; asettaaksesi ajan paina eteen tai taakse nappia, viimeinen numero välkkyy asetetun ajan Ajan voi asettaa min. 9. Hälytystoiminto 9.1. Siirrä kursori ( ) ( ) ja paina ( ), hälytystoiminto käynnistyy ja soi. Paina PÄÄLLÄ/POIIS- (virtapainike) nappia sammuttaaksesi hälytystoiminnon Jos järjestelmä havaitsee, että ohjauspaneeli on ollut käyttämättä pitkän aikaa, kursori ( ) siirtyy automaattisesti ( ) hälyttääkseen käyttäjää virheestä. 10. Matalajännite/ylivirtasuoja Järjestelmä sammuu automaattisesti matalajännitteellä tai ylivirralla.

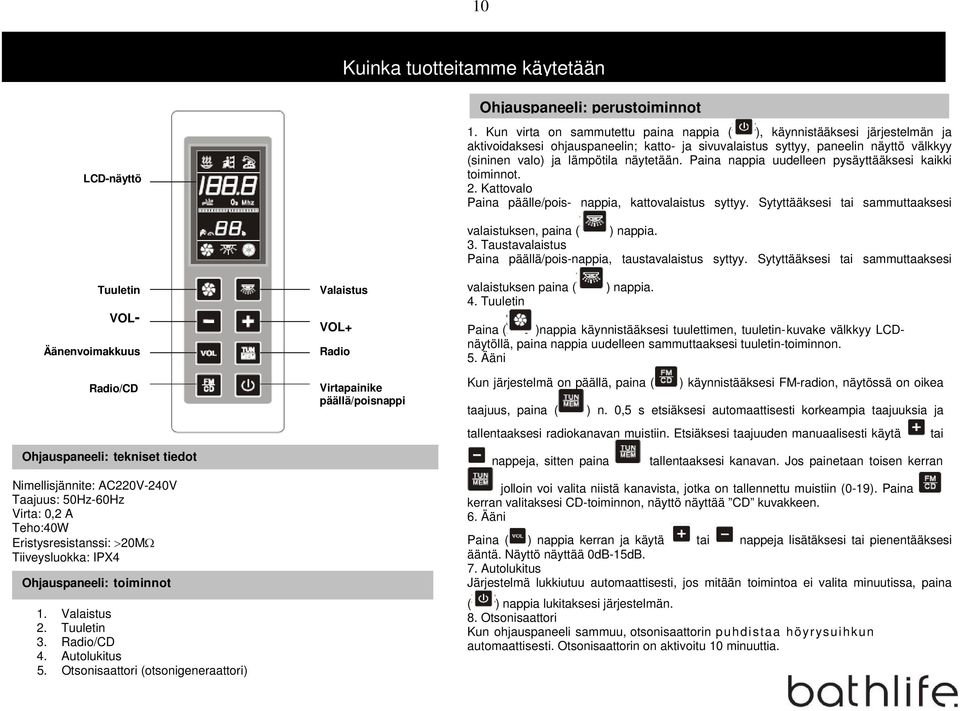

10 10 Kuinka tuotteitamme käytetään LCD-näyttö Ohjauspaneeli: perustoiminnot 1. Kun virta on sammutettu paina nappia ( ), käynnistääksesi järjestelmän ja aktivoidaksesi ohjauspaneelin; katto- ja sivuvalaistus syttyy, paneelin näyttö välkkyy (sininen valo) ja lämpötila näytetään. Paina nappia uudelleen pysäyttääksesi kaikki toiminnot. 2. Kattovalo Paina päälle/pois- nappia, kattovalaistus syttyy. Sytyttääksesi tai sammuttaaksesi Tuuletin VOL- Äänenvoimakkuus Radio/CD Ohjauspaneeli: tekniset tiedot Nimellisjännite: AC220V-240V Taajuus: 50Hz-60Hz Virta: 0,2 A Teho:40W Eristysresistanssi: >20MΩ Tiiveysluokka: IPX4 Ohjauspaneeli: toiminnot 1. Valaistus 2. Tuuletin 3. Radio/CD 4. Autolukitus 5. Otsonisaattori (otsonigeneraattori) Valaistus VOL+ Radio Virtapainike päällä/poisnappi valaistuksen, paina ( ) nappia. 3. Taustavalaistus Paina päällä/pois-nappia, taustavalaistus syttyy. Sytyttääksesi tai sammuttaaksesi valaistuksen paina ( 4. Tuuletin ) nappia. Paina ( )nappia käynnistääksesi tuulettimen, tuuletin-kuvake välkkyy LCDnäytöllä, paina nappia uudelleen sammuttaaksesi tuuletin-toiminnon. 5. Ääni Kun järjestelmä on päällä, paina ( taajuus, paina ( ) käynnistääksesi FM-radion, näytössä on oikea ) n. 0,5 s etsiäksesi automaattisesti korkeampia taajuuksia ja tallentaaksesi radiokanavan muistiin. Etsiäksesi taajuuden manuaalisesti käytä nappeja, sitten paina tallentaaksesi kanavan. Jos painetaan toisen kerran jolloin voi valita niistä kanavista, jotka on tallennettu muistiin (0-19). Paina kerran valitaksesi CD-toiminnon, näyttö näyttää CD kuvakkeen. 6. Ääni Paina ( ) nappia kerran ja käytä tai nappeja lisätäksesi tai pienentääksesi ääntä. Näyttö näyttää 0dB-15dB. 7. Autolukitus Järjestelmä lukkiutuu automaattisesti, jos mitään toimintoa ei valita minuutissa, paina ( ) nappia lukitaksesi järjestelmän. 8. Otsonisaattori Kun ohjauspaneeli sammuu, otsonisaattorin puhdistaa höyrysuihkun automaattisesti. Otsonisaattorin on aktivoitu 10 minuuttia. tai
