1 Lounais-Suomen viemäröintialueiden laajentamisalueet ja priorisointi Ohjausryhmän kokous /Säkylä

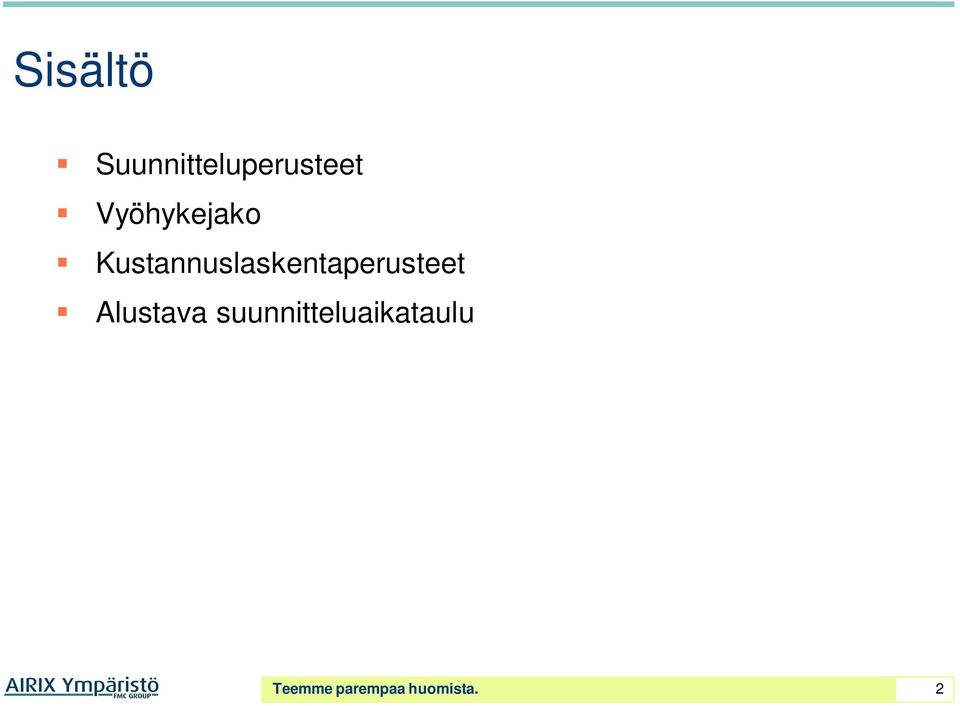

2 Sisältö Suunnitteluperusteet Vyöhykejako Kustannuslaskentaperusteet Alustava suunnitteluaikataulu Teemme parempaa huomista. 2

3 Suunnitteluperusteet viemäreiden linjaukset ensisijaisesti teiden linjauksien mukaan, huomioiden rakentamisen kannalta edullisimman maaperän (pelto) hyödyntäminen pumppaamoiden tiheys jokaista kiinteistöä kohden kiinteistöpumppaamo linjapumppaamot 4 km:n välein viemärihalkaisijat mitoitetaan kiinteistömäärän perusteella: Kiinteistöjen määrä alueella < mm mm mm mm > mm Putken halkaisija Teemme parempaa huomista. 3

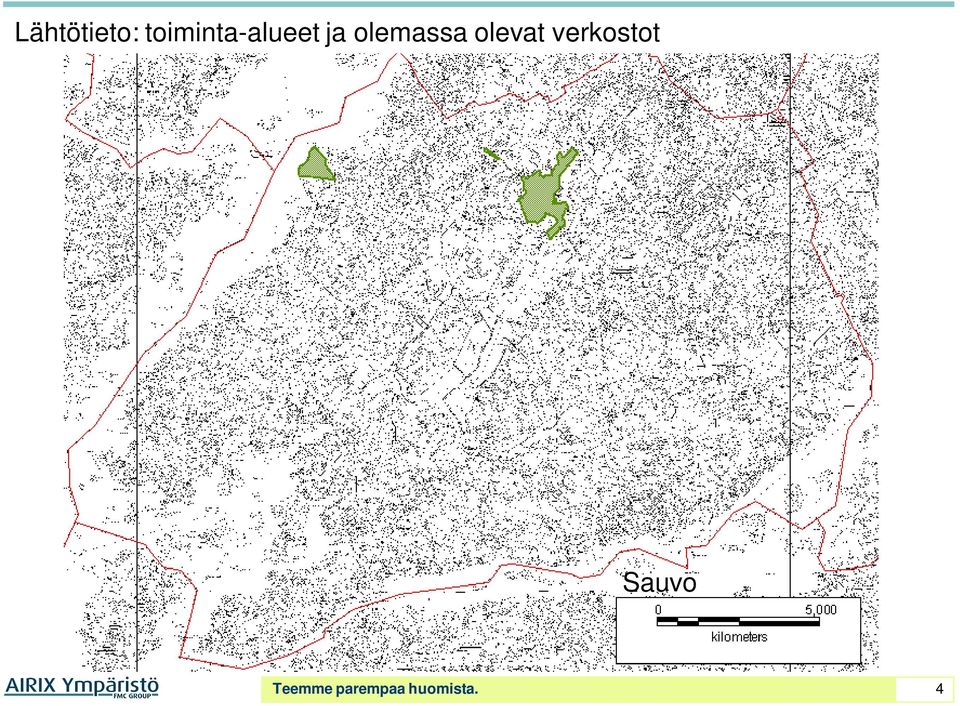

4 Lähtötieto: toiminta-alueet ja olemassa olevat verkostot Sauvo Teemme parempaa huomista. 4

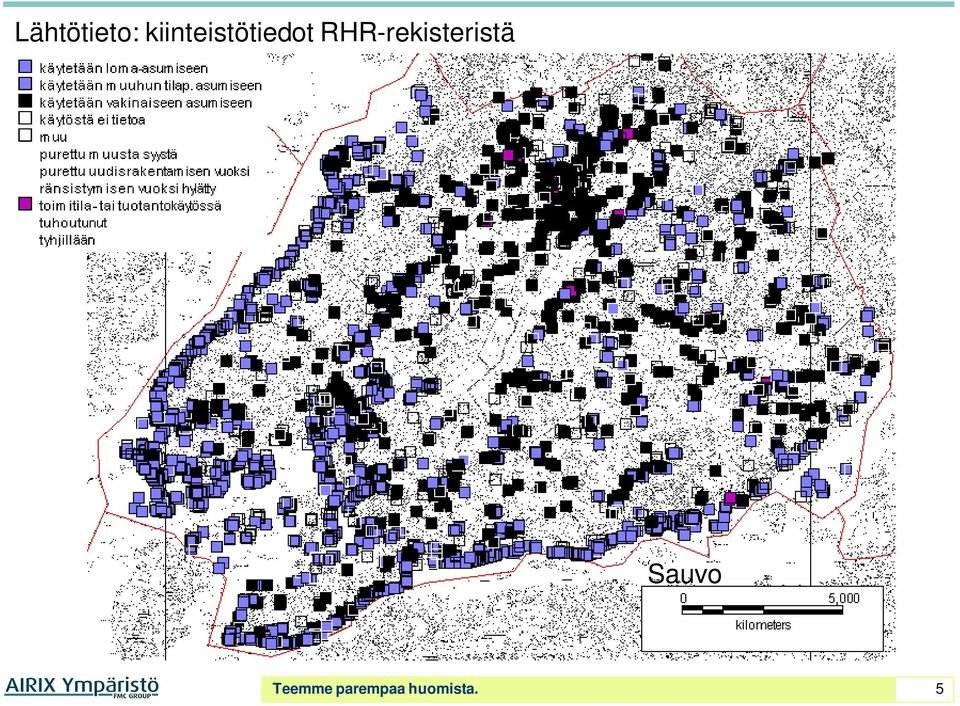

5 Lähtötieto: kiinteistötiedot RHR-rekisteristä Sauvo Teemme parempaa huomista. 5

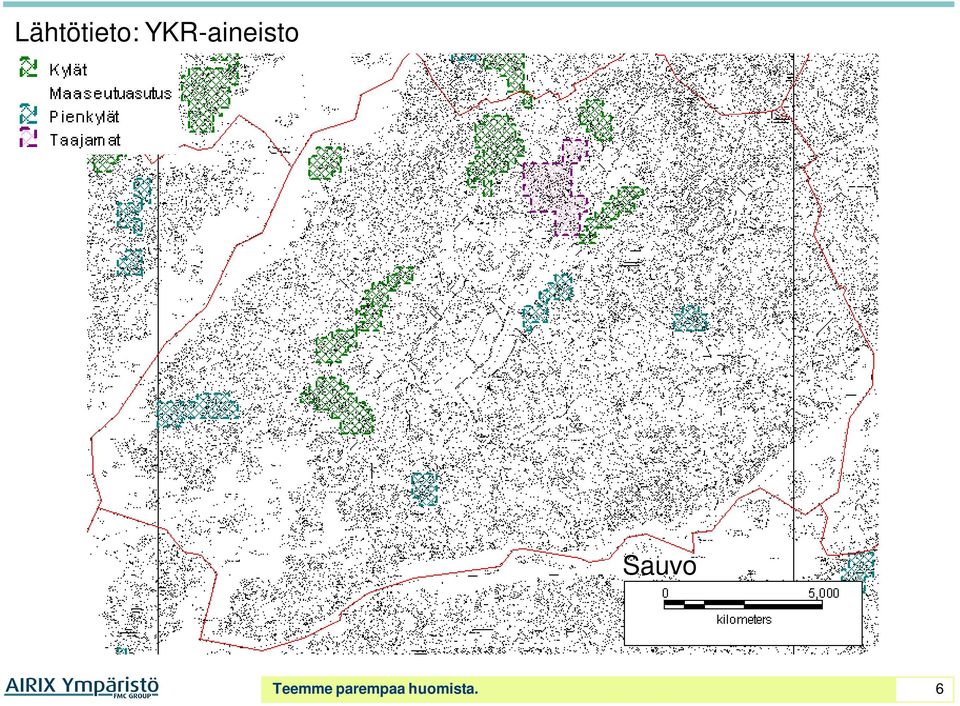

6 Lähtötieto: YKR-aineisto Sauvo Teemme parempaa huomista. 6

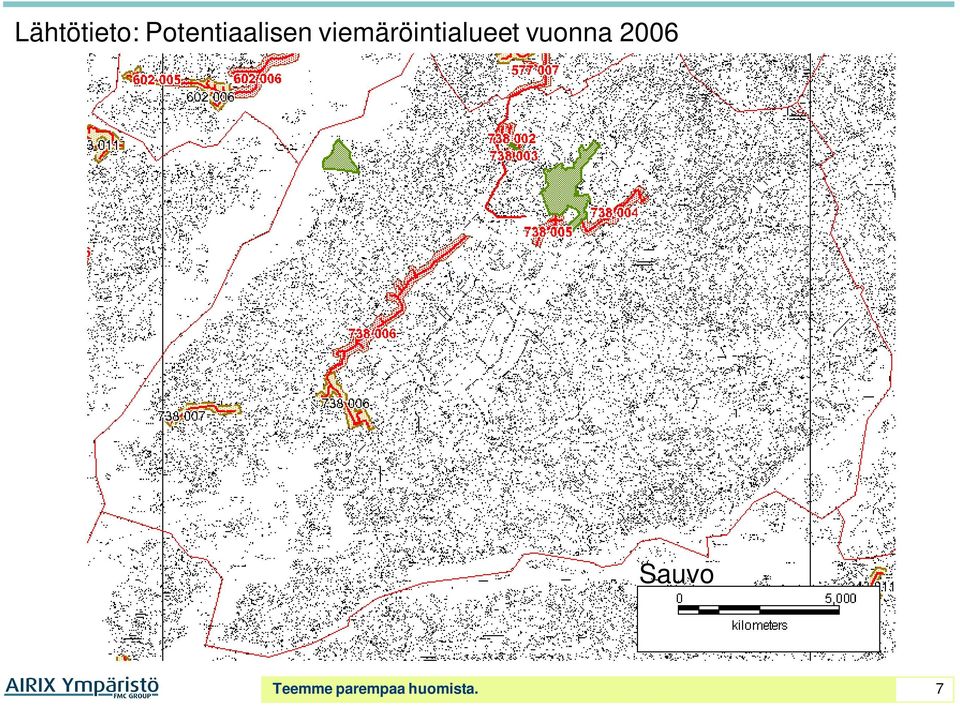

7 Lähtötieto: Potentiaalisen viemäröintialueet vuonna 2006 Sauvo Teemme parempaa huomista. 7

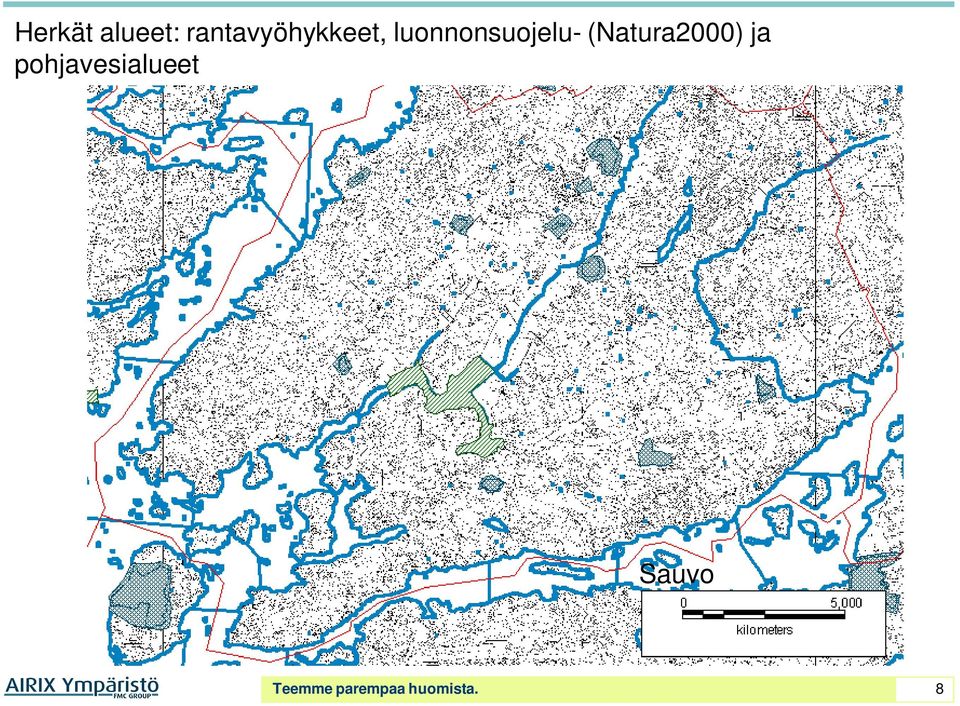

8 Herkät alueet: rantavyöhykkeet, luonnonsuojelu- (Natura2000) ja pohjavesialueet Sauvo Teemme parempaa huomista. 8

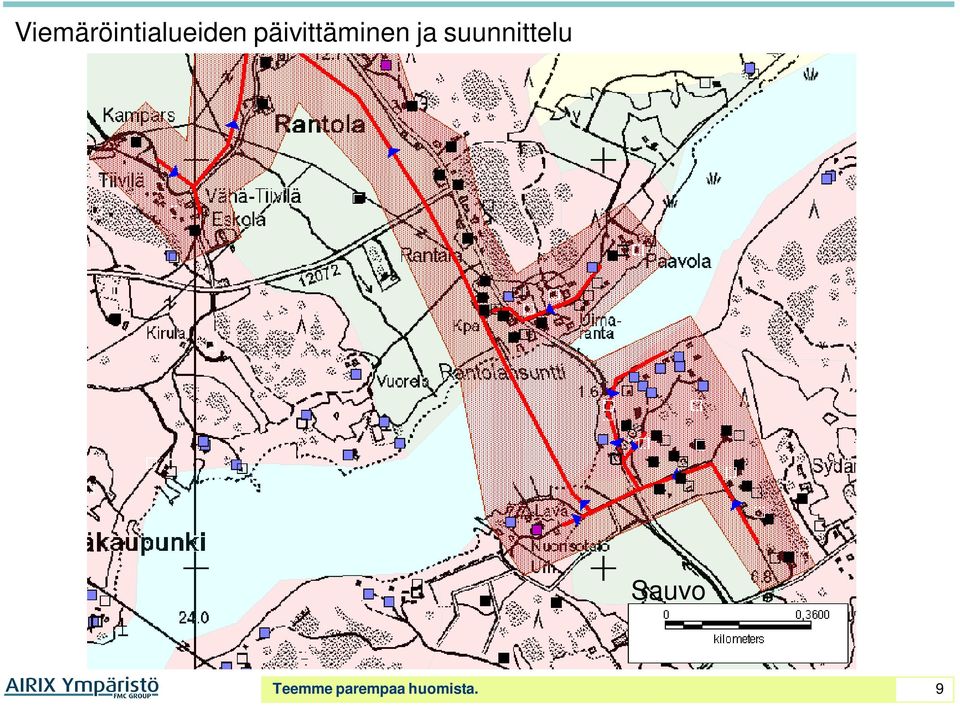

9 Viemäröintialueiden päivittäminen ja suunnittelu Sauvo Teemme parempaa huomista. 9

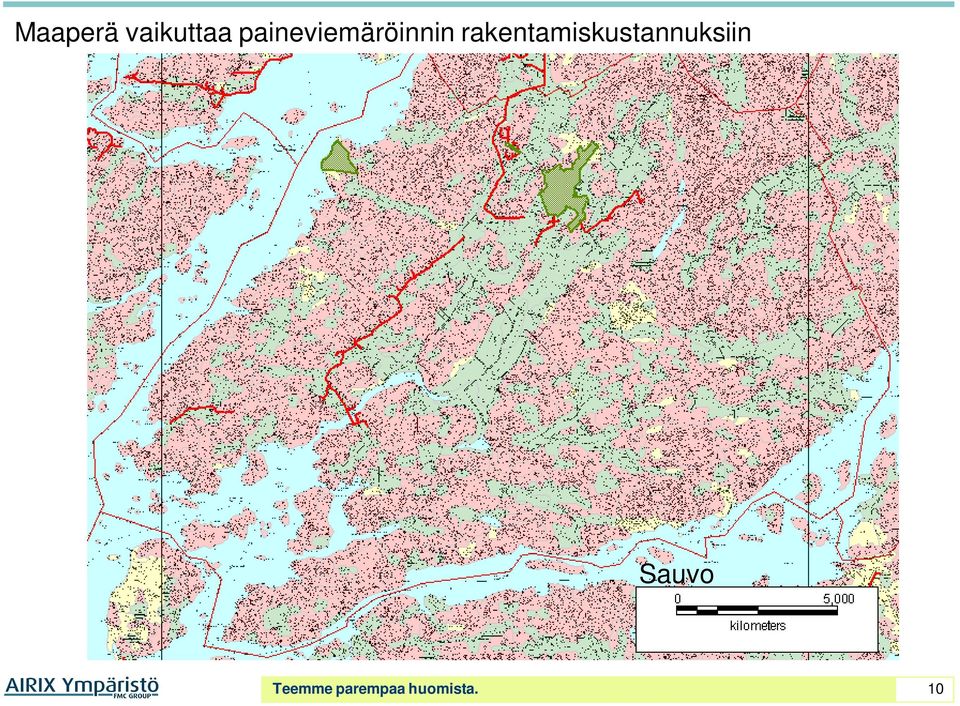

10 Maaperä vaikuttaa paineviemäröinnin rakentamiskustannuksiin Sauvo Teemme parempaa huomista. 10

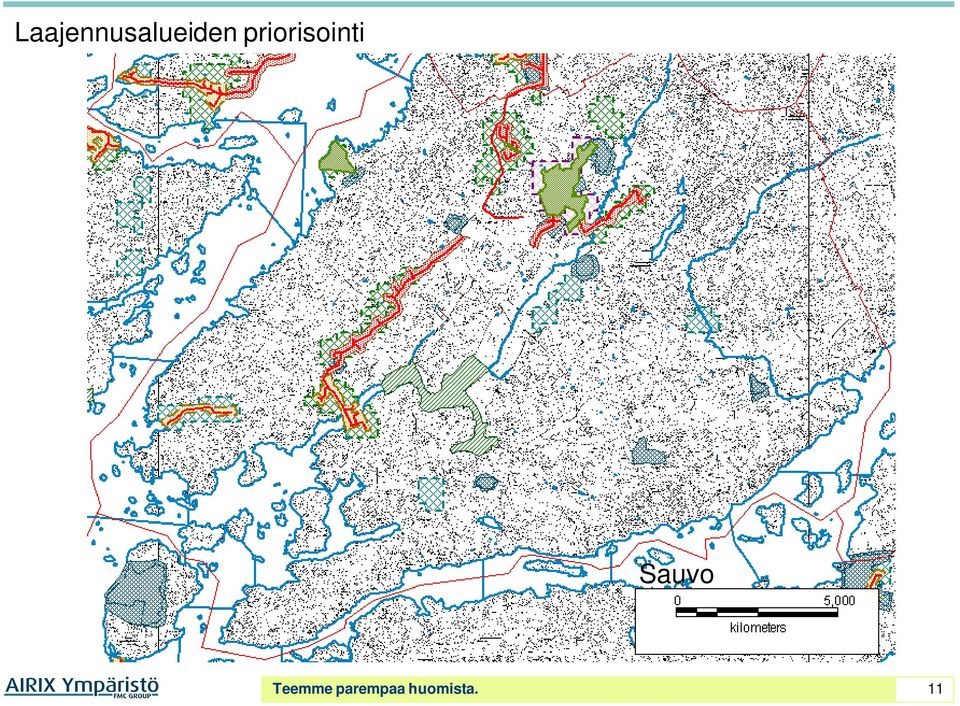

11 Laajennusalueiden priorisointi Sauvo Teemme parempaa huomista. 11

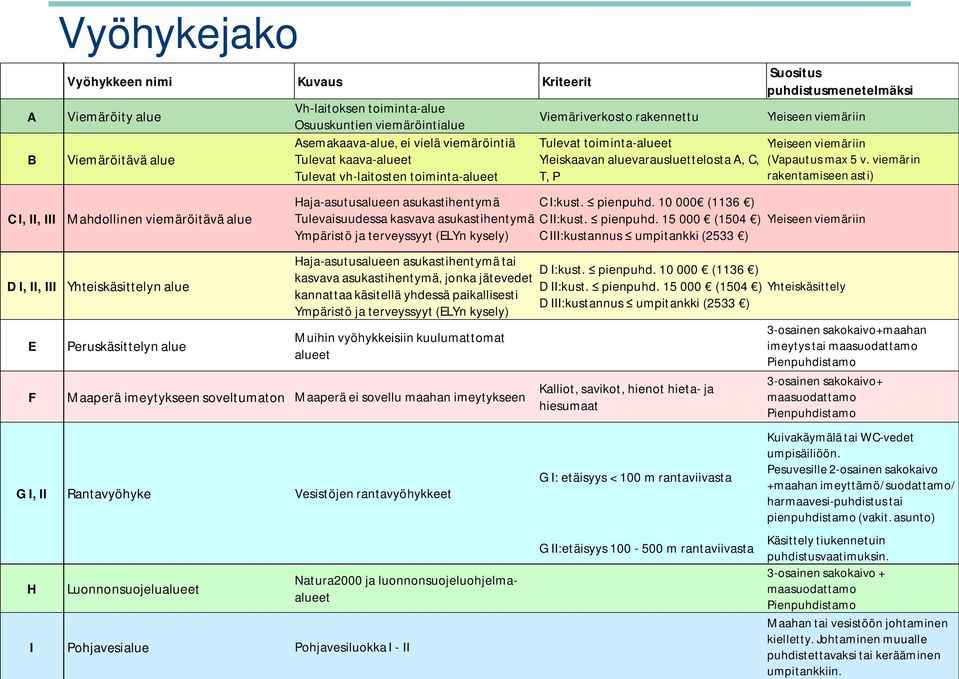

12 A B C I, II, III D I, II, III E Vyöhykejako Vyöhykkeen nimi Kuvaus Kriteerit Viemäröity alue Viemäröitävä alue Mahdollinen viemäröitävä alue Yhteiskäsittelyn alue Peruskäsittelyn alue Vh-laitoksen toiminta-alue Osuuskuntien viemäröintialue Asemakaava-alue, ei vielä viemäröintiä Tulevat kaava-alueet Tulevat vh-laitosten toiminta-alueet Viemäriverkosto rakennettu Tulevat toiminta-alueet Yleiskaavan aluevarausluettelosta A, C, T, P Suositus puhdistusmenetelmäksi Yleiseen viemäriin Yleiseen viemäriin (Vapautus max 5 v. viemärin rakentamiseen asti) Haja-asutusalueen asukastihentymä C I:kust. pienpuhd (1136 ) Tulevaisuudessa kasvava asukastihentymä C II:kust. pienpuhd (1504 ) Yleiseen viemäriin Ympäristö ja terveyssyyt (ELYn kysely) C III:kustannus umpitankki (2533 ) Haja-asutusalueen asukastihentymä tai kasvava asukastihentymä, jonka jätevedet kannattaa käsitellä yhdessä paikallisesti Ympäristö ja terveyssyyt (ELYn kysely) Muihin vyöhykkeisiin kuulumattomat alueet F Maaperä imeytykseen soveltumaton Maaperä ei sovellu maahan imeytykseen G I, II Rantavyöhyke Vesistöjen rantavyöhykkeet H Luonnonsuojelualueet I Pohjavesialue Pohjavesiluokka I - II D I:kust. pienpuhd (1136 ) D II:kust. pienpuhd (1504 ) Yhteiskäsittely D III:kustannus umpitankki (2533 ) Kalliot, savikot, hienot hieta- ja hiesumaat G I: etäisyys < 100 m rantaviivasta G II:etäisyys m rantaviivasta 3-osainen sakokaivo+maahan imeytys tai maasuodattamo Pienpuhdistamo 3-osainen sakokaivo+ maasuodattamo Pienpuhdistamo Kuivakäymälä tai WC-vedet umpisäiliöön. Pesuvesille 2-osainen sakokaivo +maahan imeyttämö/suodattamo/ harmaavesi-puhdistus tai pienpuhdistamo (vakit. asunto) Käsittely tiukennetuin puhdistusvaatimuksin. 3-osainen sakokaivo + Natura2000 ja luonnonsuojeluohjelmaalueet maasuodattamo Pienpuhdistamo Teemme parempaa huomista. Maahan tai vesistöön johtaminen 12 kielletty. Johtaminen muualle puhdistettavaksi tai kerääminen umpitankkiin.

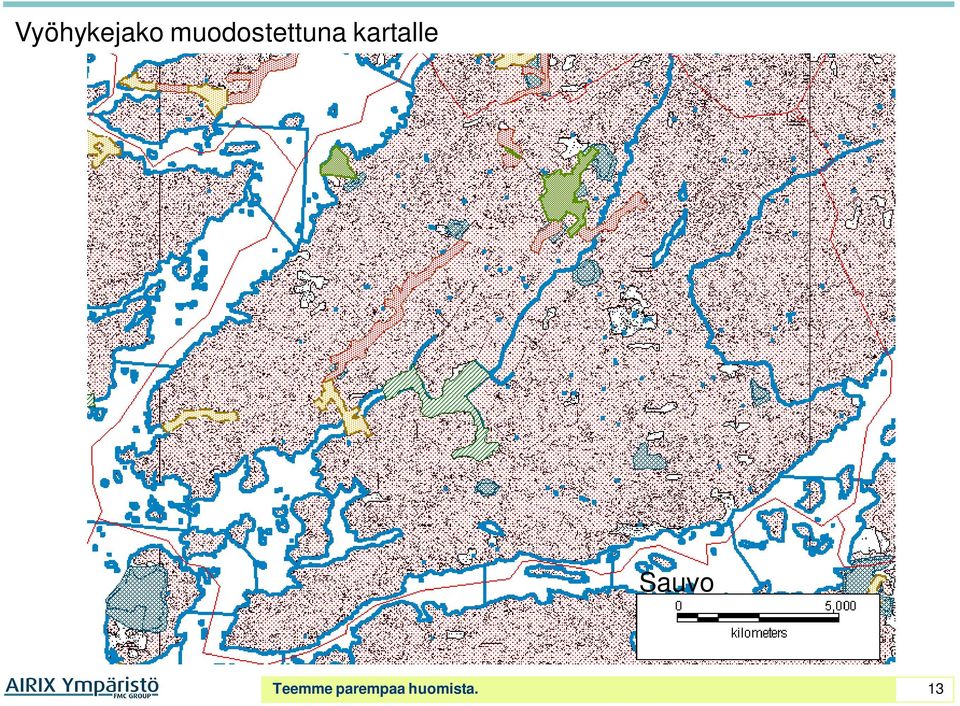

13 Vyöhykejako muodostettuna kartalle Sauvo Teemme parempaa huomista. 13

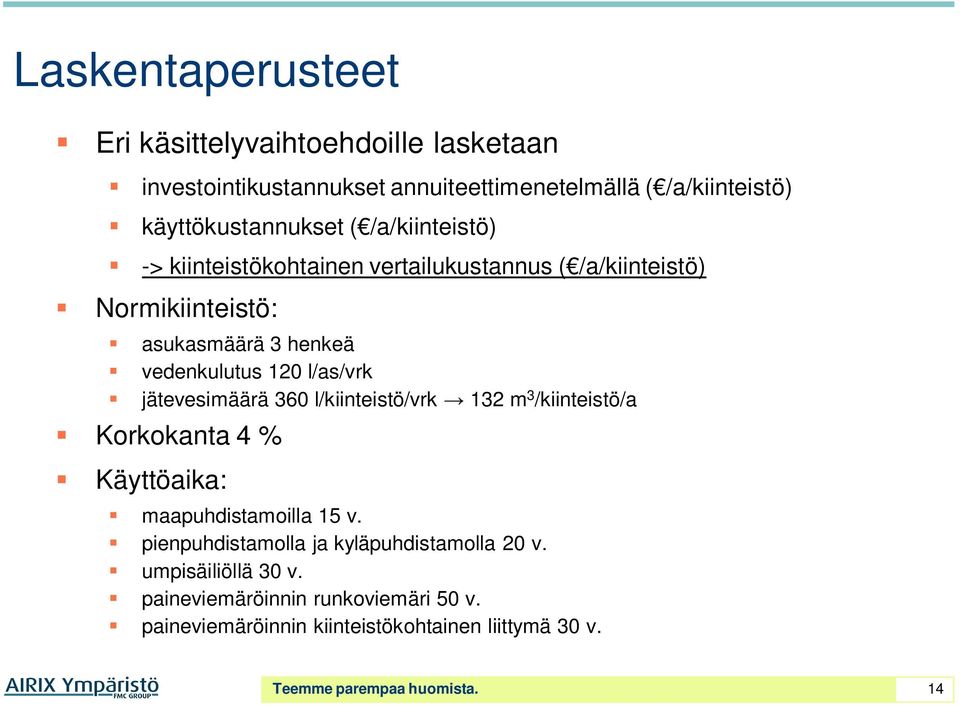

14 Laskentaperusteet Eri käsittelyvaihtoehdoille lasketaan investointikustannukset annuiteettimenetelmällä ( /a/kiinteistö) käyttökustannukset ( /a/kiinteistö) -> kiinteistökohtainen vertailukustannus ( /a/kiinteistö) Normikiinteistö: asukasmäärä 3 henkeä vedenkulutus 120 l/as/vrk jätevesimäärä 360 l/kiinteistö/vrk 132 m 3 /kiinteistö/a Korkokanta 4 % Käyttöaika: maapuhdistamoilla 15 v. pienpuhdistamolla ja kyläpuhdistamolla 20 v. umpisäiliöllä 30 v. paineviemäröinnin runkoviemäri 50 v. paineviemäröinnin kiinteistökohtainen liittymä 30 v. Teemme parempaa huomista. 14

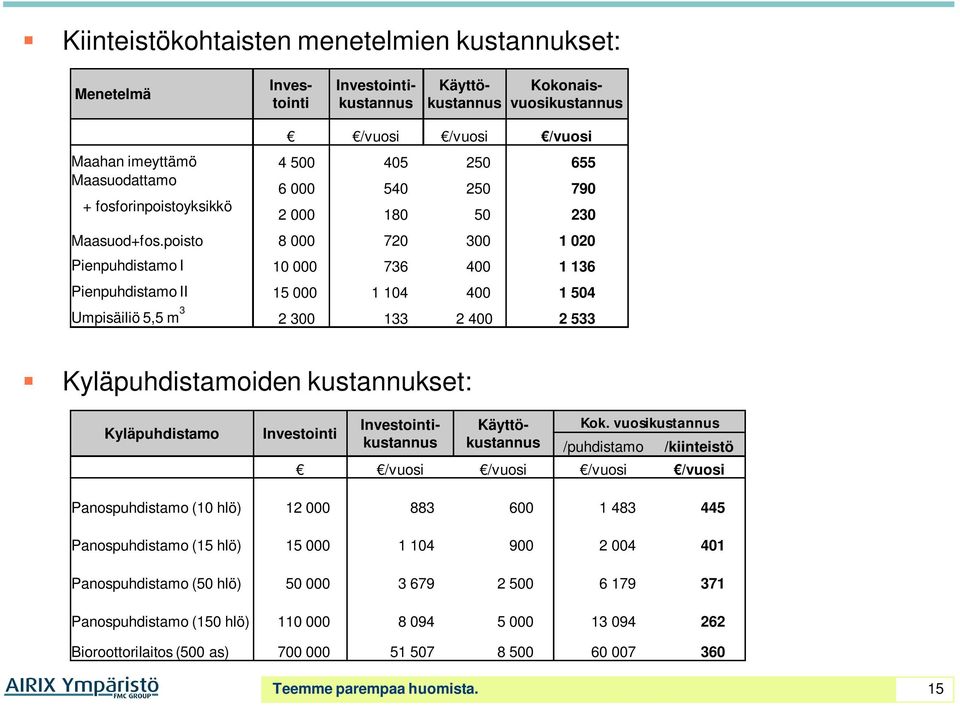

15 Kiinteistökohtaisten menetelmien kustannukset: Menetelmä Investointi Investointikustannus Käyttökustannus Kokonaisvuosikustannus /vuosi /vuosi /vuosi Maahan imeyttämö Maasuodattamo fosforinpoistoyksikkö Maasuod+fos.poisto Pienpuhdistamo I Pienpuhdistamo II Umpisäiliö 5,5 m Kyläpuhdistamoiden kustannukset: Kyläpuhdistamo Investointi Investointikustannus Käyttökustannus Kok. vuosikustannus /puhdistamo /kiinteistö /vuosi /vuosi /vuosi /vuosi Panospuhdistamo (10 hlö) Panospuhdistamo (15 hlö) Panospuhdistamo (50 hlö) Panospuhdistamo (150 hlö) Bioroottorilaitos (500 as) Teemme parempaa huomista. 15

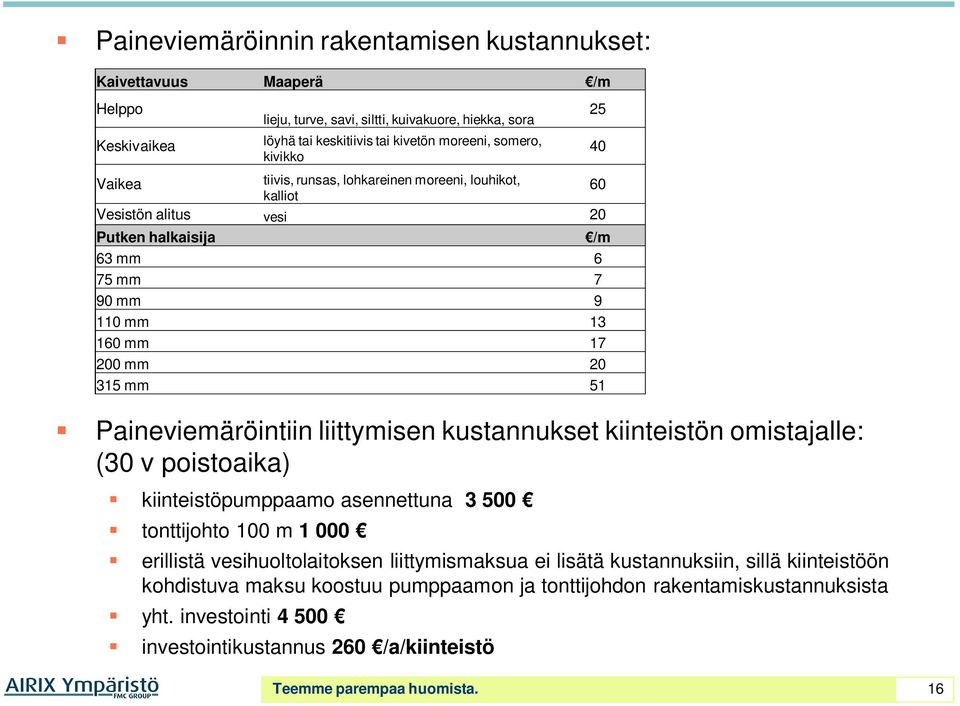

16 Paineviemäröinnin rakentamisen kustannukset: Kaivettavuus Maaperä /m Helppo Keskivaikea Paineviemäröintiin liittymisen kustannukset kiinteistön omistajalle: (30 v poistoaika) kiinteistöpumppaamo asennettuna tonttijohto 100 m erillistä vesihuoltolaitoksen liittymismaksua ei lisätä kustannuksiin, sillä kiinteistöön kohdistuva maksu koostuu pumppaamon ja tonttijohdon rakentamiskustannuksista yht. investointi lieju, turve, savi, siltti, kuivakuore, hiekka, sora löyhä tai keskitiivis tai kivetön moreeni, somero, kivikko Vaikea tiivis, runsas, lohkareinen moreeni, louhikot, 60 kalliot Vesistön alitus vesi 20 Putken halkaisija /m 63 mm 6 75 mm 7 90 mm mm mm mm mm 51 investointikustannus 260 /a/kiinteistö Teemme parempaa huomista. 16

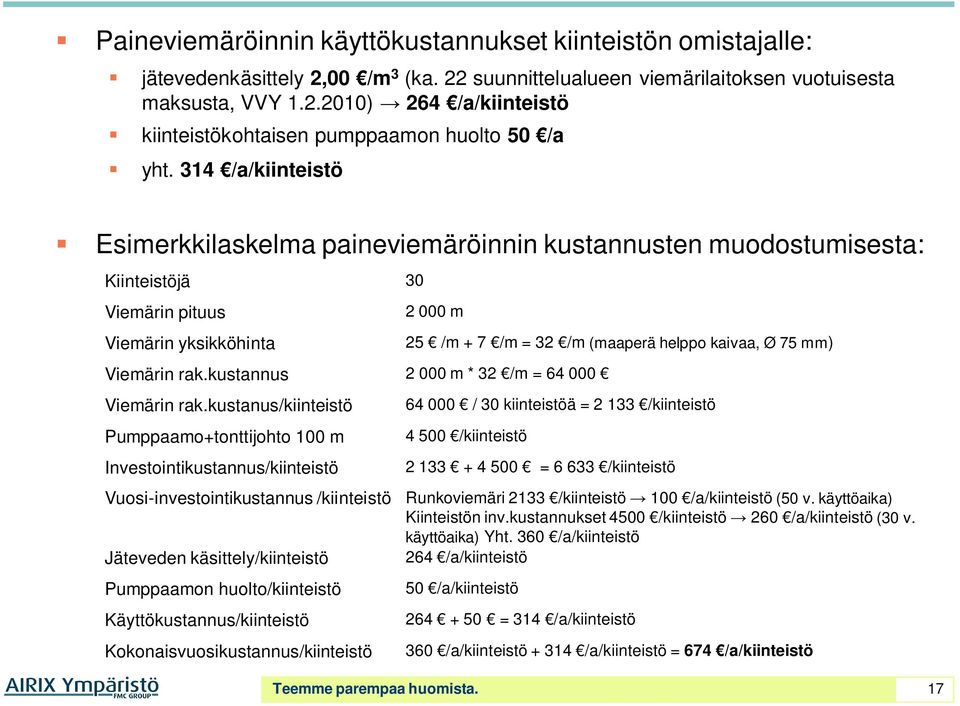

17 Paineviemäröinnin käyttökustannukset kiinteistön omistajalle: jätevedenkäsittely 2,00 /m 3 (ka. 22 suunnittelualueen viemärilaitoksen vuotuisesta maksusta, VVY ) 264 /a/kiinteistö kiinteistökohtaisen pumppaamon huolto 50 /a yht. 314 /a/kiinteistö Esimerkkilaskelma paineviemäröinnin kustannusten muodostumisesta: Kiinteistöjä 30 Viemärin pituus Viemärin yksikköhinta m Viemärin rak.kustannus m * 32 /m = Viemärin rak.kustanus/kiinteistö Pumppaamo+tonttijohto 100 m Investointikustannus/kiinteistö 25 /m + 7 /m = 32 /m (maaperä helppo kaivaa, Ø 75 mm) / 30 kiinteistöä = /kiinteistö /kiinteistö = /kiinteistö Vuosi-investointikustannus /kiinteistö Runkoviemäri 2133 /kiinteistö 100 /a/kiinteistö (50 v. käyttöaika) Kiinteistön inv.kustannukset 4500 /kiinteistö 260 /a/kiinteistö (30 v. käyttöaika) Yht. 360 /a/kiinteistö Jäteveden käsittely/kiinteistö 264 /a/kiinteistö Pumppaamon huolto/kiinteistö Käyttökustannus/kiinteistö Kokonaisvuosikustannus/kiinteistö 50 /a/kiinteistö = 314 /a/kiinteistö 360 /a/kiinteistö /a/kiinteistö = 674 /a/kiinteistö Teemme parempaa huomista. 17

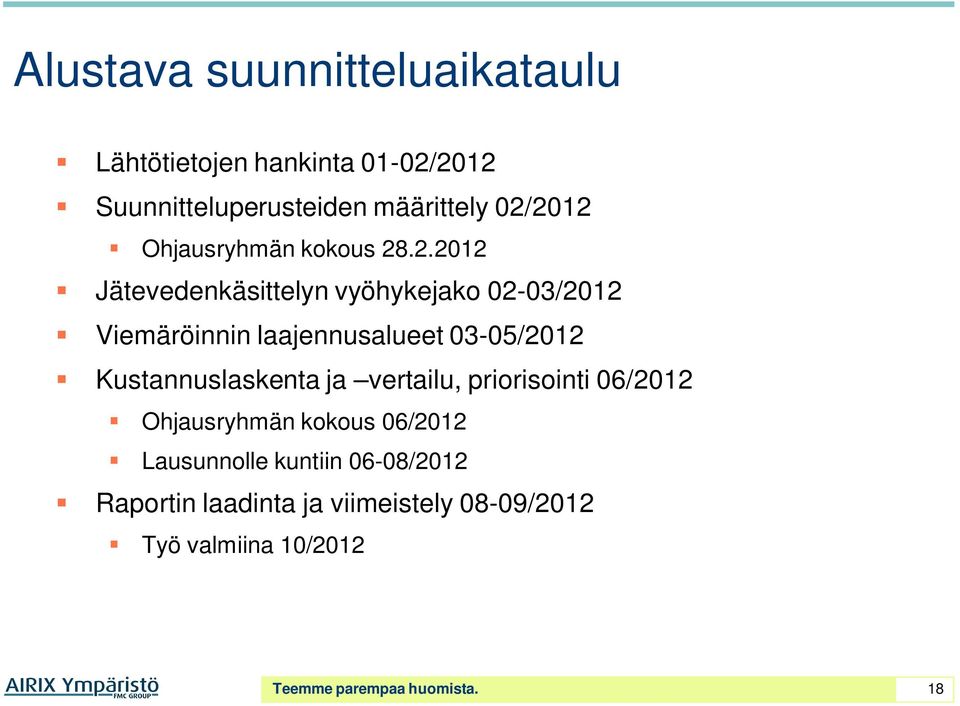

18 Alustava suunnitteluaikataulu Lähtötietojen hankinta 01-02/2012 Suunnitteluperusteiden määrittely 02/2012 Ohjausryhmän kokous Jätevedenkäsittelyn vyöhykejako 02-03/2012 Viemäröinnin laajennusalueet 03-05/2012 Kustannuslaskenta ja vertailu, priorisointi 06/2012 Ohjausryhmän kokous 06/2012 Lausunnolle kuntiin 06-08/2012 Raportin laadinta ja viimeistely 08-09/2012 Työ valmiina 10/2012 Teemme parempaa huomista. 18

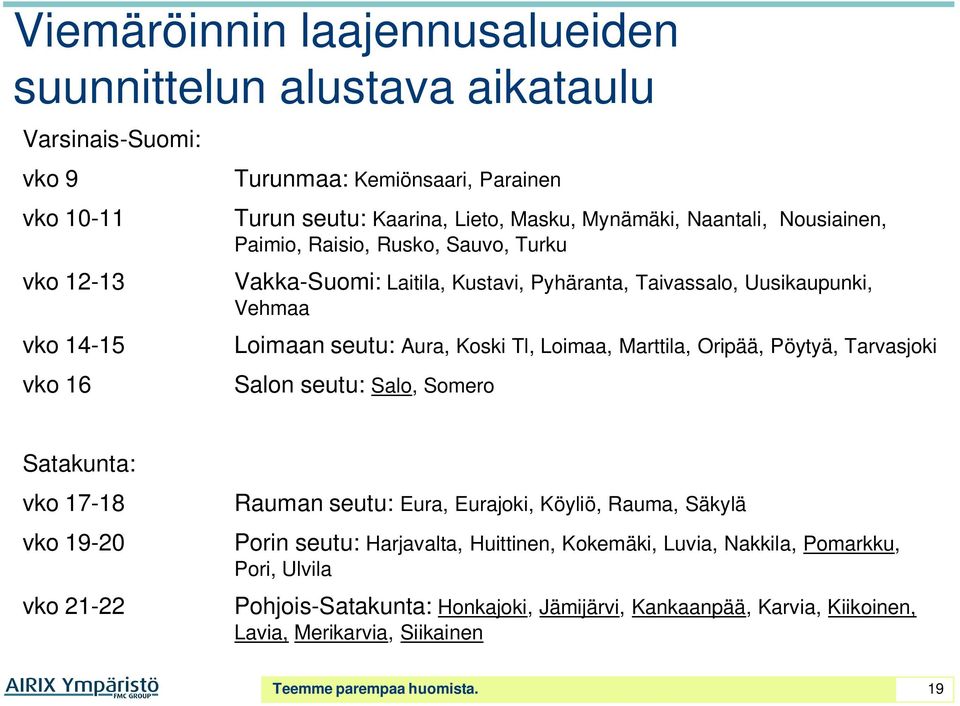

19 Viemäröinnin laajennusalueiden suunnittelun alustava aikataulu Varsinais-Suomi: vko 9 vko vko vko vko 16 Turunmaa: Kemiönsaari, Parainen Turun seutu: Kaarina, Lieto, Masku, Mynämäki, Naantali, Nousiainen, Paimio, Raisio, Rusko, Sauvo, Turku Vakka-Suomi: Laitila, Kustavi, Pyhäranta, Taivassalo, Uusikaupunki, Vehmaa Loimaan seutu: Aura, Koski Tl, Loimaa, Marttila, Oripää, Pöytyä, Tarvasjoki Salon seutu: Salo, Somero Satakunta: vko vko vko Rauman seutu: Eura, Eurajoki, Köyliö, Rauma, Säkylä Porin seutu: Harjavalta, Huittinen, Kokemäki, Luvia, Nakkila, Pomarkku, Pori, Ulvila Pohjois-Satakunta: Honkajoki, Jämijärvi, Kankaanpää, Karvia, Kiikoinen, Lavia, Merikarvia, Siikainen Teemme parempaa huomista. 19

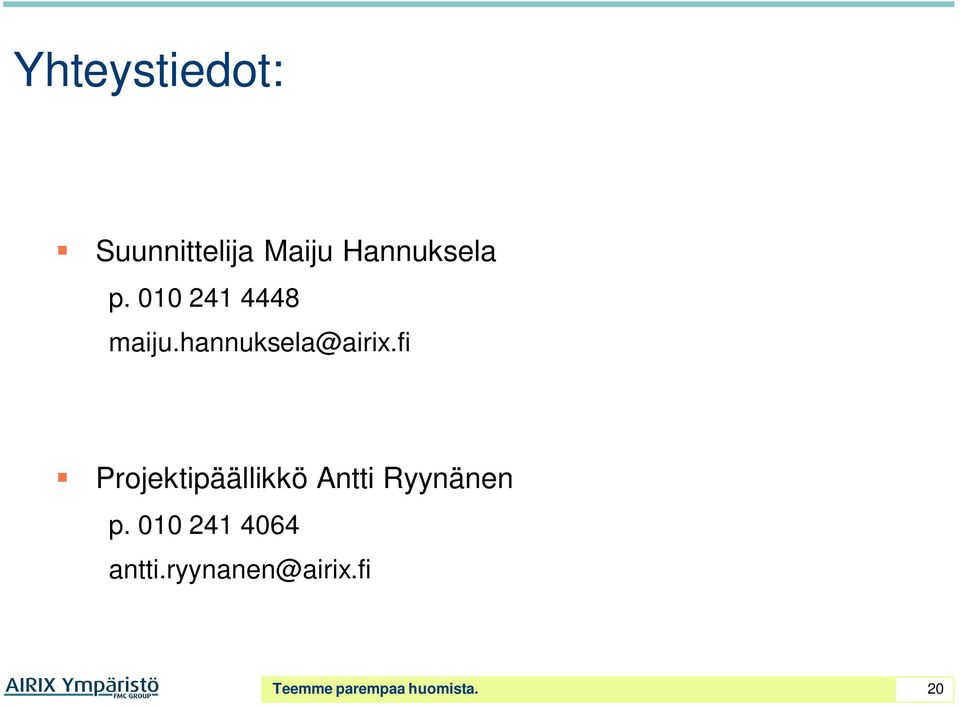

20 Yhteystiedot: Suunnittelija Maiju Hannuksela p Projektipäällikkö Antti Ryynänen p Teemme parempaa huomista. 20
