1 SOKKELIELEMENTTIEN SUUNNITTELUOHJE

2 SOKKELISUUNNITTELUOHJE 1 (36) SISÄLLYS 1. YLEISTÄ RAKENNETIETOJA RAUDOITTEET JA VARUSTEET PINTAKÄSITTELY SUUNNITTELUOHJEITA DETALJIT LÄHTÖTIETOJEN HALLINTA TYYPPIKUVAT...30

3 SOKKELISUUNNITTELUOHJE 2 (36) 1. YLEISTÄ Lujabetoni Oy valmistaa sandwich-tyyppisiä sokkelielementtejä kaikilla tuotantolaitoksillaan. Elementit valmistetaan tasomuoteilla. Sokkelielementit, kuten muutkin sandwich-tyyppiset ulkoseinätuotteet, valmistetaan pääsääntöisesti ulkopinta muottiin päin. Suunnittelua varten elementtisuunnittelun aloituspalaverissa käydään läpi lähtötietoaikataulu. Tämän aikataulun avulla elementtisuunnittelija voi ohjata muita suunnittelijoita ja varmistaa oman työnsä sujuvuuden. Aikataulun laadintaan on syytä kiinnittää huomiota, koska mahdollisissa häiriötilanteissa aikataulussa dokumentoidut määräajat ovat molempia osapuolia sitovia. (Katso liite 1) Suunnittelijan on syytä varmistaa erityisesti ne lähtötiedot, jotka riippuvat tilaajan hankinnoista ja niiden aikatauluista (esimerkiksi VSS-reikätiedot, hissitiedot, porrastiedot, alapohjantuuletusputket jne.). Suunnittelijan on selvitettävä heti suunnittelun aloituksen yhteydessä tuotantokuvien jakelu ja tarvittavat tiedostomuodot/paperikuvat, mahdollisen projektipankin olemassaolo sekä sen käyttö. Elementtisuunnittelun pohjana ovat tyyppielementtikuvat. Elementtisuunnittelija toimittaa aina päivitetyt kaaviot tuotantokuvien kanssa. Sokkelisuunnittelun kuten muunkin elementtisuunnittelun johtavana periaatteena voidaan pitää tavoitetta suunnitella tuote teolliseen valmistukseen, eli pyrkiä löytämään koeteltuja ratkaisuja ja toistettavuutta. Tämän suunnitteluohjeen tavoitteena on antaa elementtisuunnittelijalle peruslähtökohtia suunnittelutyöhön. Lujabetoni Oy:n suunnittelunohjaus avustaa ja neuvoo mielellään kaikissa suunnitteluun liittyvissä asioissa.

4 SOKKELISUUNNITTELUOHJE 3 (36) 2. RAKENNETIETOJA Rakennesuunnittelija määrittelee käyttöikä- ja rasitusluokkayhdistelmät BY 51 mukaan. Rakennepaksuudet EI KANTAVA * ulkokuori 90 mm * eriste 120 mm EPS 60 urittamaton * sisäkuori 100 mm * max. paino kg * max tuotantotekninen pituus mm KANTAVA * ulkokuori 90 mm * eriste 120 mm EPS 60 * sisäkuori 170 mm * max. paino kg * max. tuotantotekninen pituus mm KUORIELEMENTTI * paksuus 120 mm * pituus 6000 mm PERUSPALKKI * max kg * max. tuotantotekninen pituus mm Tuuletetuissa alapohjissa sokkelielementin sisäpuolinen eriste kiinnitetään työmaalla.

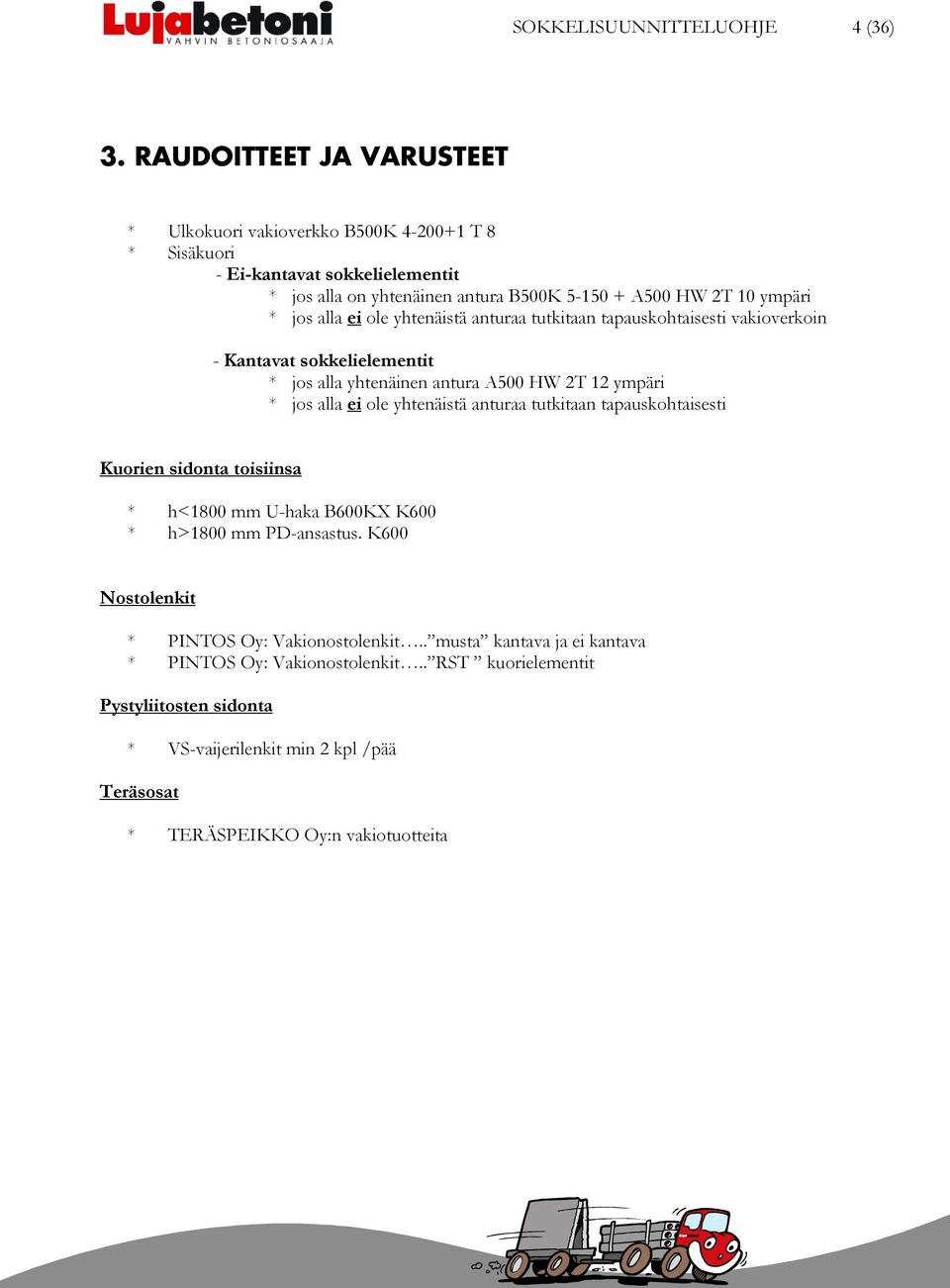

5 SOKKELISUUNNITTELUOHJE 4 (36) 3. RAUDOITTEET JA VARUSTEET * Ulkokuori vakioverkko B500K T 8 * Sisäkuori - Ei-kantavat sokkelielementit * jos alla on yhtenäinen antura B500K A500 HW 2T 10 ympäri * jos alla ei ole yhtenäistä anturaa tutkitaan tapauskohtaisesti vakioverkoin - Kantavat sokkelielementit * jos alla yhtenäinen antura A500 HW 2T 12 ympäri * jos alla ei ole yhtenäistä anturaa tutkitaan tapauskohtaisesti Kuorien sidonta toisiinsa * h<1800 mm U-haka B600KX K600 * h>1800 mm PD-ansastus. K600 Nostolenkit * PINTOS Oy: Vakionostolenkit.. musta kantava ja ei kantava * PINTOS Oy: Vakionostolenkit.. RST kuorielementit Pystyliitosten sidonta * VS-vaijerilenkit min 2 kpl /pää Teräsosat * TERÄSPEIKKO Oy:n vakiotuotteita

6 SOKKELISUUNNITTELUOHJE 5 (36) 4. PINTAKÄSITTELY Pintakäsittely * ulkopinta sileä muottipinta harmaa.. MUO1 * sisäpinta teräshierto.. THI-A * viisteinä käytetään kynäpyöristystä * Pintakäsittelyt merkitään tuotantokuviin kaikkiin leikkauksiin * Uritus, Lujabetoni Oy:n vakioura Korkeus: 10 mm Pohjanleveys: 25 mm Päällisen leveys: 15 mm

7 SOKKELISUUNNITTELUOHJE 6 (36) 5. SUUNNITTELUOHJEITA * Suunnittelija mitoittaa nostolenkin paikan sekä naamakuvassa että pystyleikkauksessa * Elementin katsomissuunta muottipinta ulos päin * Kynnysten kiinnityspuu kestopuuta * Elementin alapinnan + korko merkittävä elementtikuvaan * Lämmöneristeen vedenpoisto reiällä 100*500 K2000, ei käytetä esim. putkia * Pintakäsittelyt merkitään kaikkiin leikkauksiin * Piirustukseen merkittävä elementin kuvaussuunta * Osamitoitus on sidottava äärimittoihin * Alustatilan tuuletusputkien reikävaraus tehdään kierresaumaputkella * Kaavioissa elementtitunnuksien lukusuunta kertoo tuotantokuvan katsomissuunnan * v= viiste * lk= lyijykynäpyöristys * Elementin poikkileikkauksien muutokset esitettävä= riittävä määrä leikkauksia * Elementin paino merkittävä piirustukseen * Elementtisuunnitelmiin kuuluu elementtiluettelo

8 6. DETALJIT SOKKELISUUNNITTELUOHJE 7 (36)

9 SOKKELISUUNNITTELUOHJE 8 (36)

10 SOKKELISUUNNITTELUOHJE 9 (36)

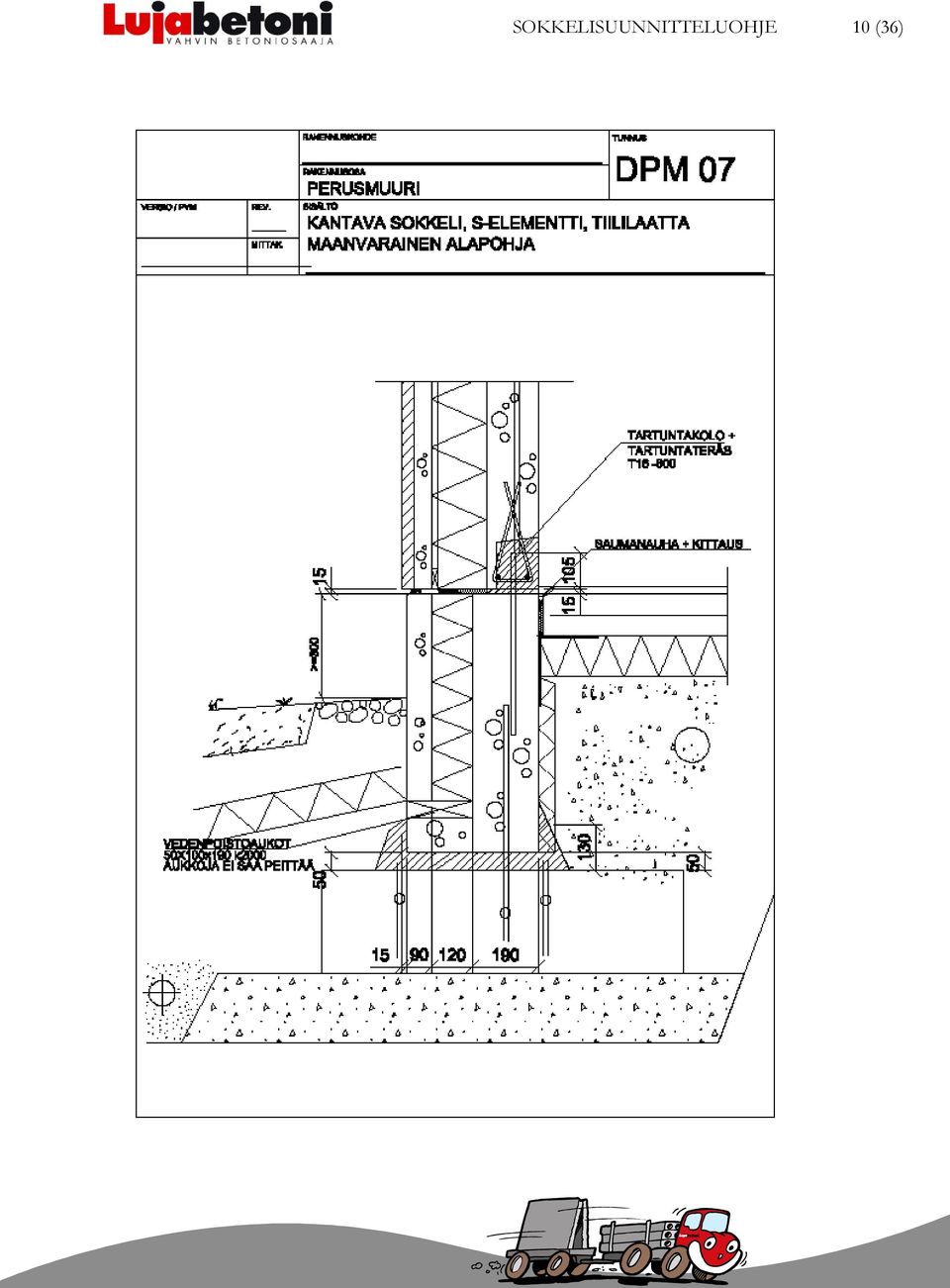

11 SOKKELISUUNNITTELUOHJE 10 (36)

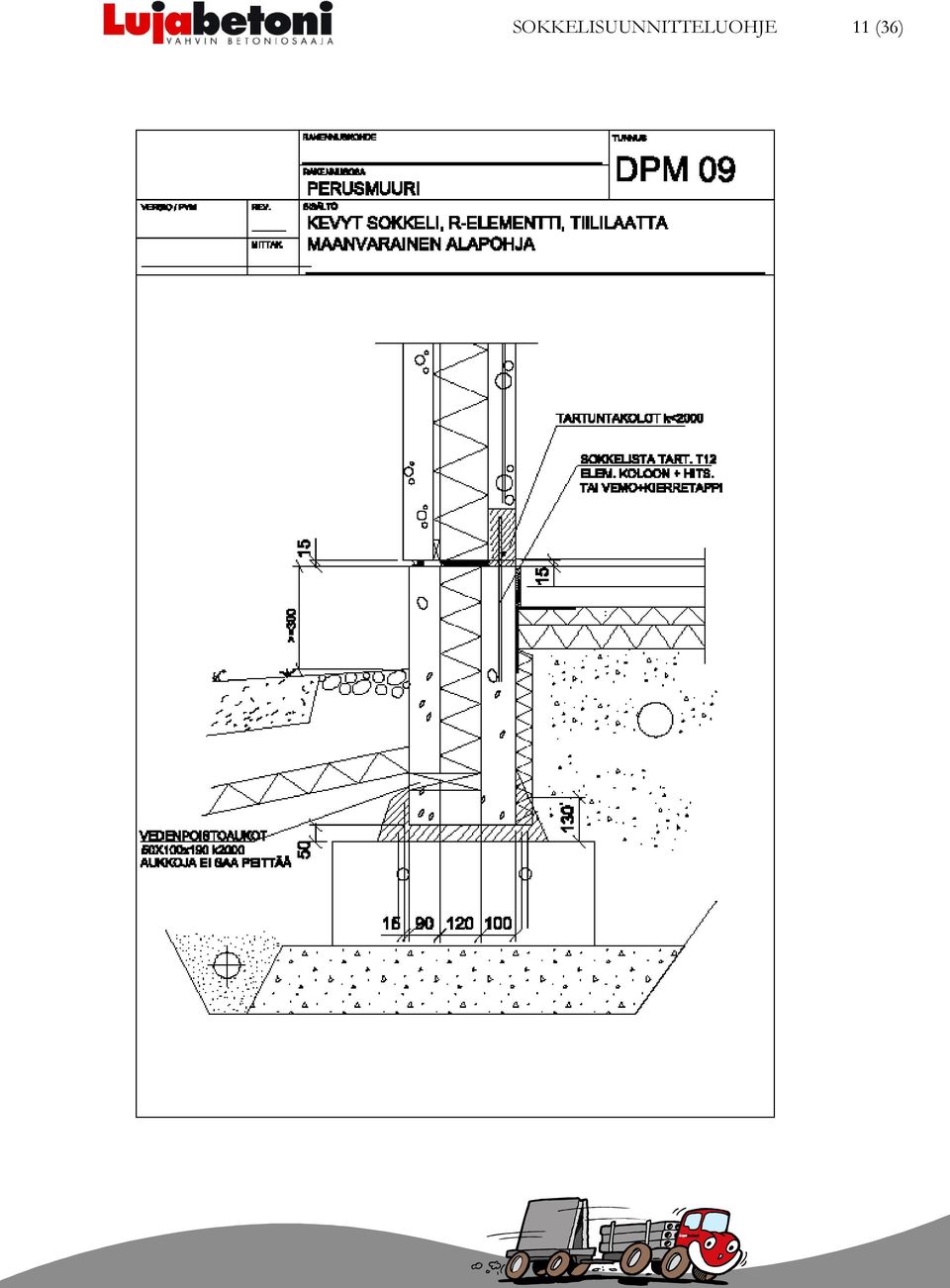

12 SOKKELISUUNNITTELUOHJE 11 (36)

13 SOKKELISUUNNITTELUOHJE 12 (36)

14 SOKKELISUUNNITTELUOHJE 13 (36)

15 SOKKELISUUNNITTELUOHJE 14 (36)

16 SOKKELISUUNNITTELUOHJE 15 (36)

17 SOKKELISUUNNITTELUOHJE 16 (36)

18 SOKKELISUUNNITTELUOHJE 17 (36)

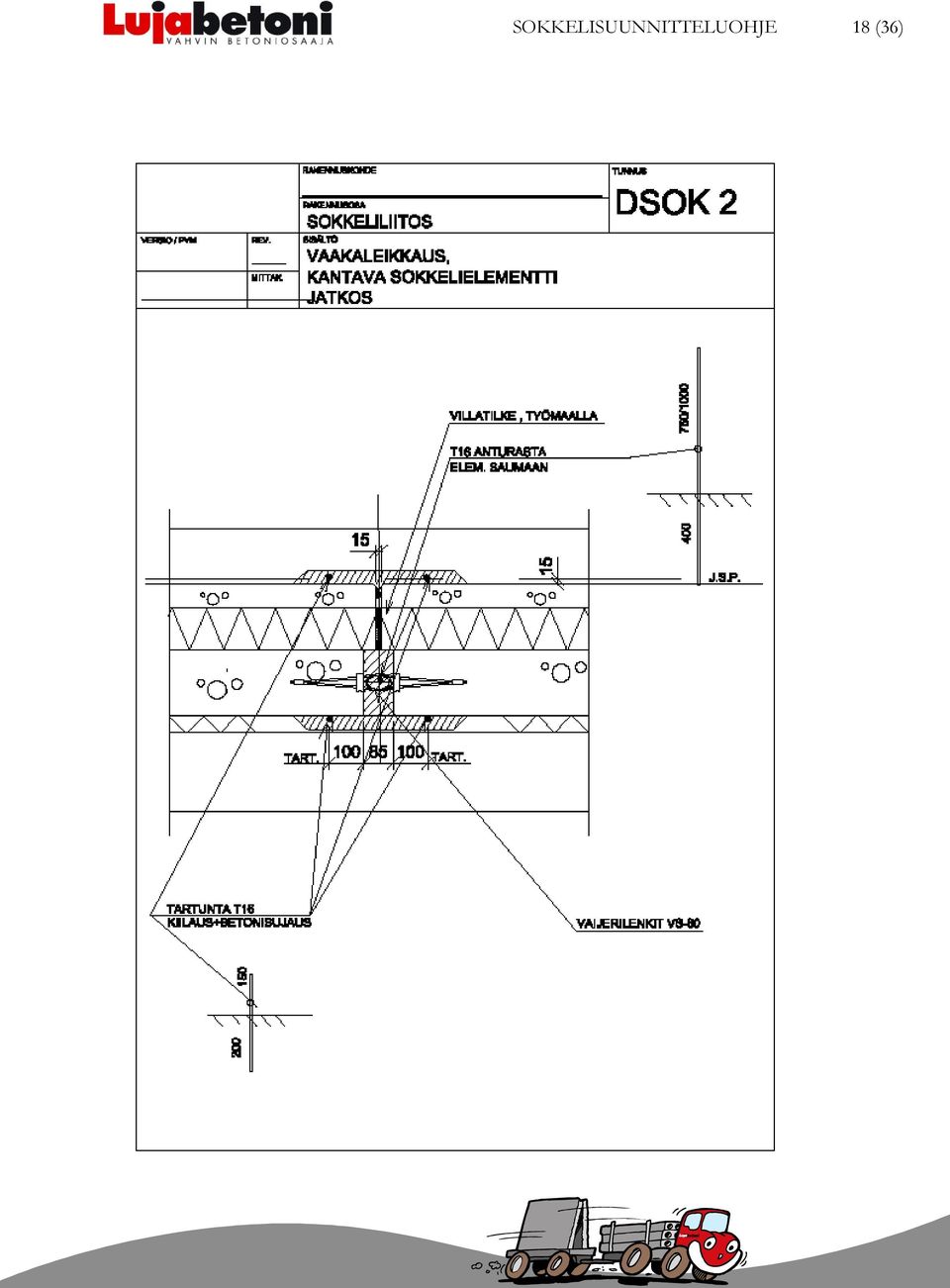

19 SOKKELISUUNNITTELUOHJE 18 (36)

20 SOKKELISUUNNITTELUOHJE 19 (36)

21 SOKKELISUUNNITTELUOHJE 20 (36)

22 SOKKELISUUNNITTELUOHJE 21 (36)

23 SOKKELISUUNNITTELUOHJE 22 (36)

24 SOKKELISUUNNITTELUOHJE 23 (36)

25 SOKKELISUUNNITTELUOHJE 24 (36)

26 SOKKELISUUNNITTELUOHJE 25 (36)

27 SOKKELISUUNNITTELUOHJE 26 (36)

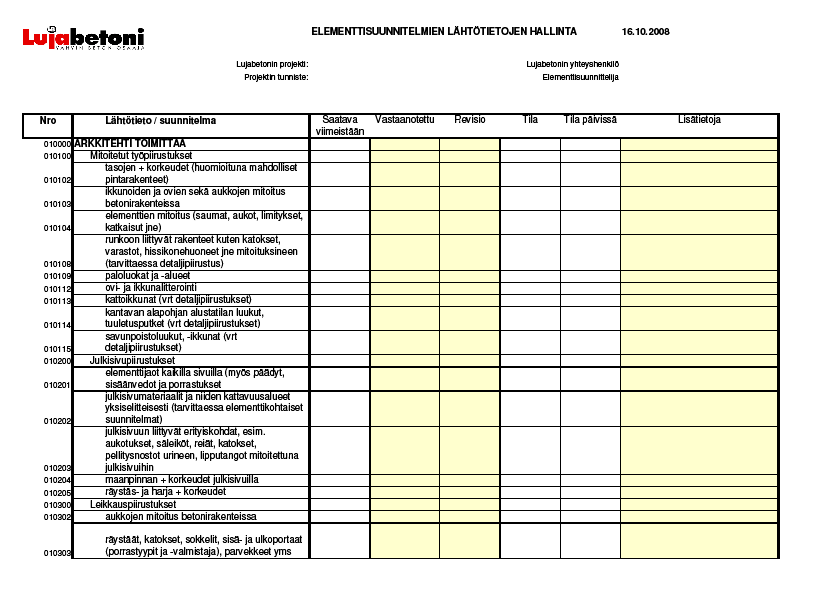

28 7. LÄHTÖTIETOJEN HALLINTA SOKKELISUUNNITTELUOHJE 27 (36)

29 SOKKELISUUNNITTELUOHJE 28 (36)

30 SOKKELISUUNNITTELUOHJE 29 (36)

31 8. TYYPPIKUVAT SOKKELISUUNNITTELUOHJE 30 (36)

32 SOKKELISUUNNITTELUOHJE 31 (36)

33 SOKKELISUUNNITTELUOHJE 32 (36)

34 SOKKELISUUNNITTELUOHJE 33 (36)

35 SOKKELISUUNNITTELUOHJE 34 (36)

36 SOKKELISUUNNITTELUOHJE 35 (36)

37 SOKKELISUUNNITTELUOHJE 36 (36)
