1 ENERGIAA AURINGOSTA

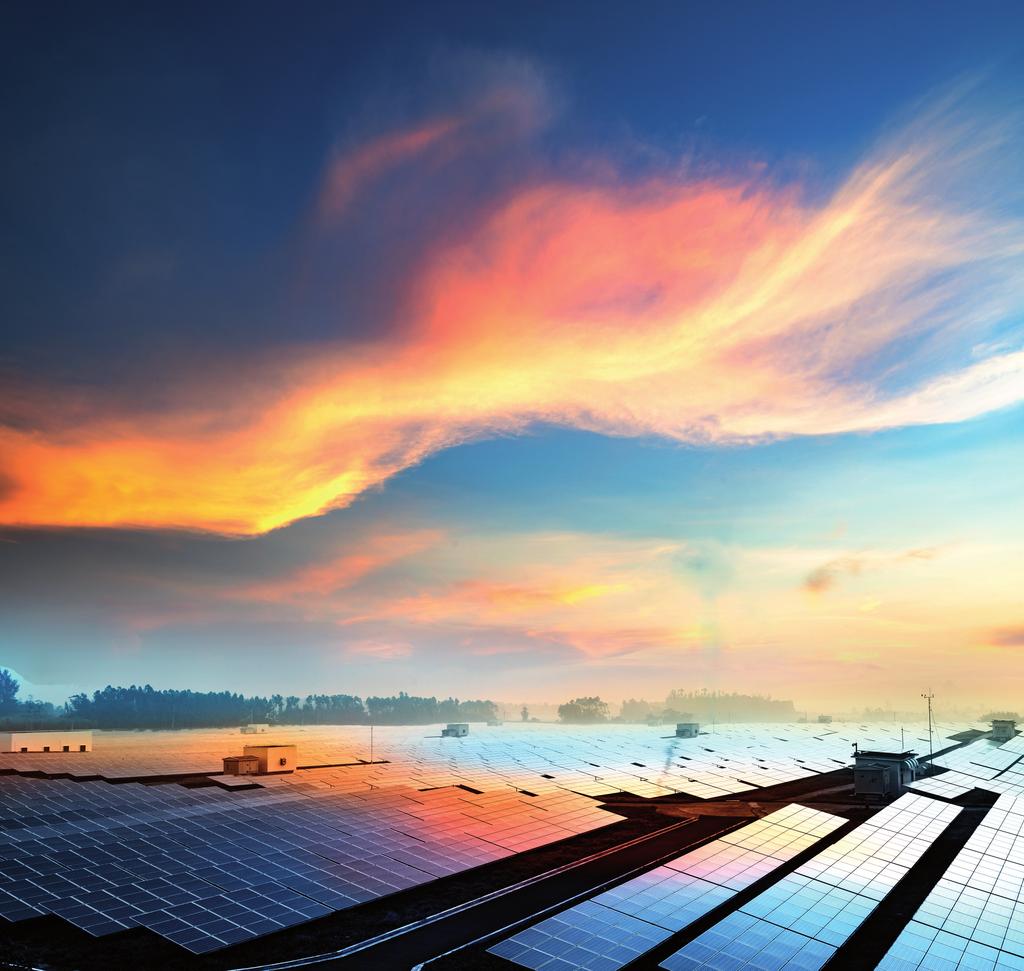

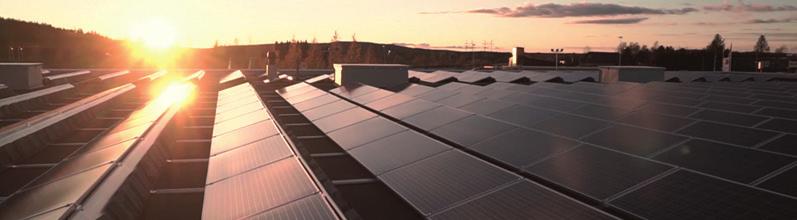

2 SATMATIC Satmatic Oy on yksi Suomen johtavista sähkö- ja automaatiotekniikan rakentajista perustettu yritys on toimittanut aurinkosähköjärjestelmiä kaikissa kokoluokissa jo vuodesta 2010 saakka. Valikoimamme kattaa kaikki järjestelmätyypit sähköverkkoon liitetyistä aina hybridi- ja akkujärjestelmiin. Toimitamme valmiit järjestelmäpaketit 1,5 10 kw kokoluokissa jälleenmyyjäverkostomme kautta. Toimituslaajuutemme kattaa myös aurinkosähkövoimalat ja Solar field- ratkaisut muuntamoineen aina megawattitasolle saakka suunnittelusta asennukseen. Ison toimijan vakaus ja vankka ammattitaitomme takaa, että projektisi on kokoluokasta riippumatta luotettavissa käsissä! Aurinkosähköjärjestelmien elinkaari on hyvin pitkä. Huolettoman käytön ja takaisinmaksuajan turvaamiseksi käytämme ainoastaan alan huipputoimittajien komponentteja. Invertteritoimittajamme Fronius on ISO 9001-laatusertifioitu aurinkoenergian laatutoimittaja. Suomen olosuhteet vastaavat Pohjois-Saksaa ja soveltuvat erinomaisesti aurinkosähkön hyödyntämiseen. Aurinkosähkö on ekologista, käyttökustannuksiltaan ilmaista energiaa. Tule rakentamaan puhtaampaa huomista kanssamme! Solarfield Satmatic Oy on Suomen johtava muuntamotoimittaja. Vaativan teollisuustason sähköja automaatiokeskusvalmistus on ydintoimintaamme. Aurinkojärjestelmien- ja voimaloiden lisäksi pystymme toimittamaan myös Solar field-aurinkokentät jakokaappeineen ja muuntamoineen, aina megawattien teholuokkiin saakka kokonaistoimituksina.

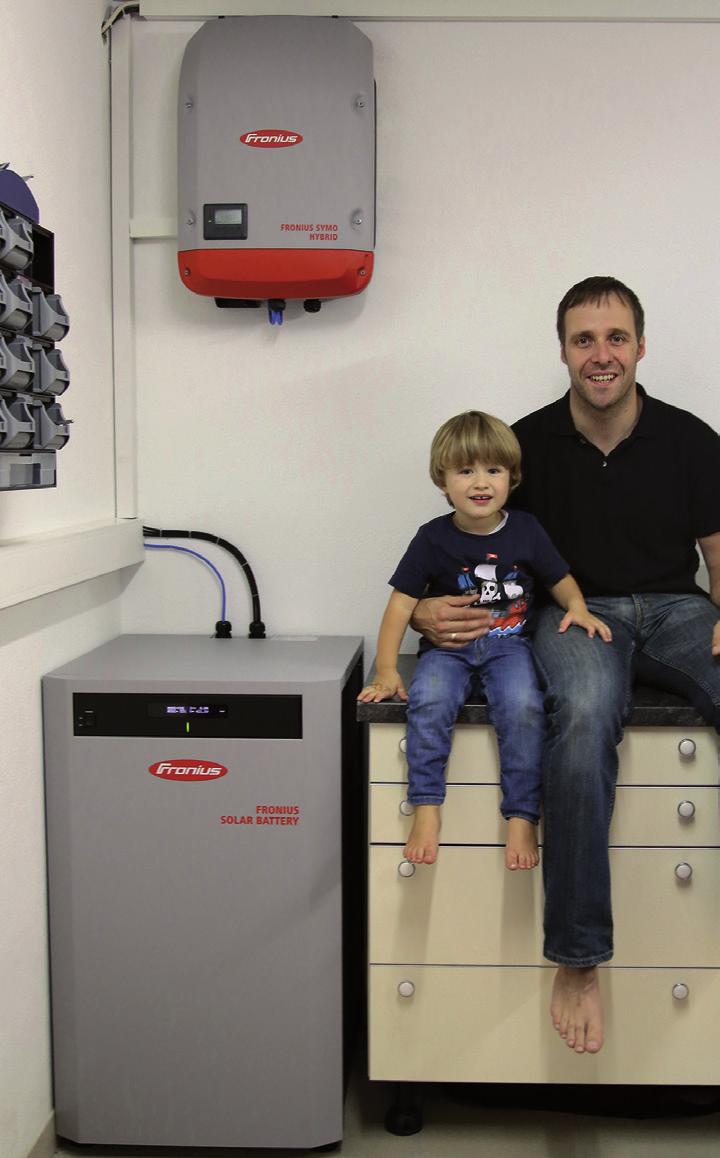

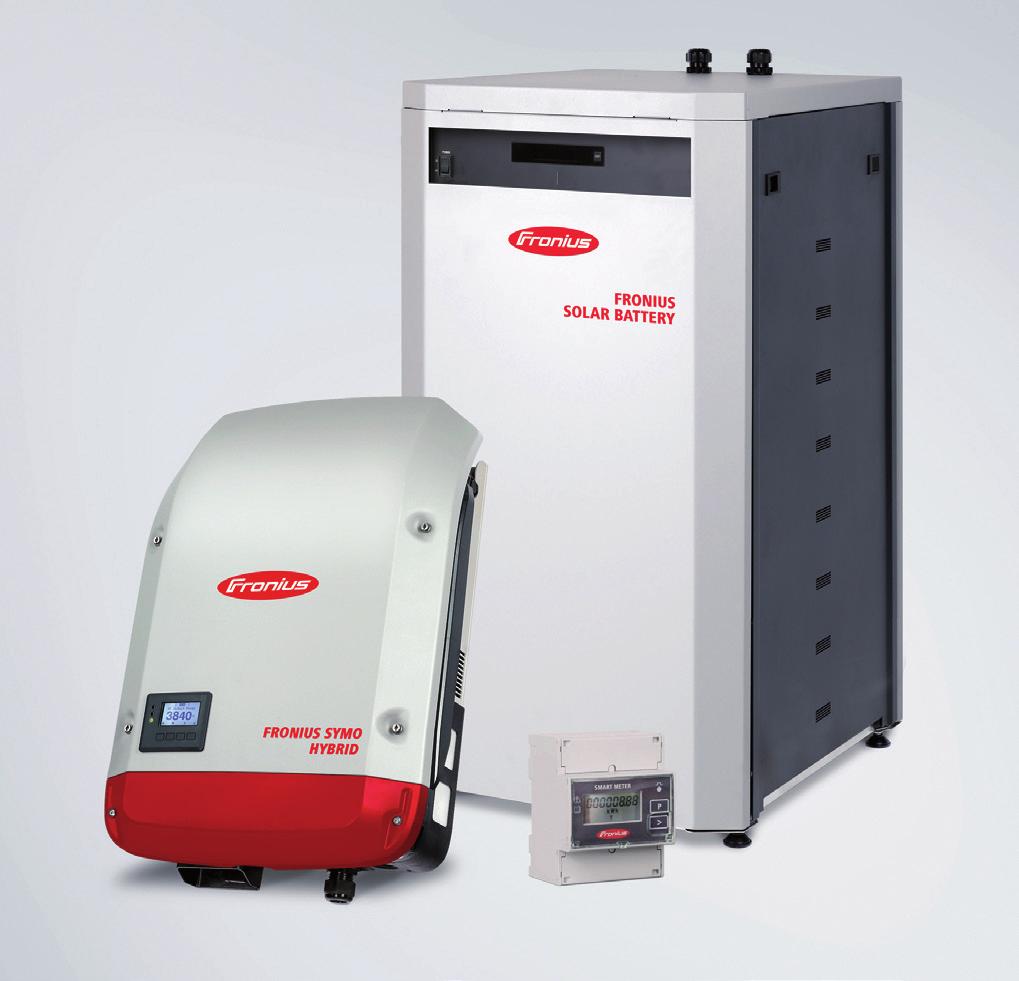

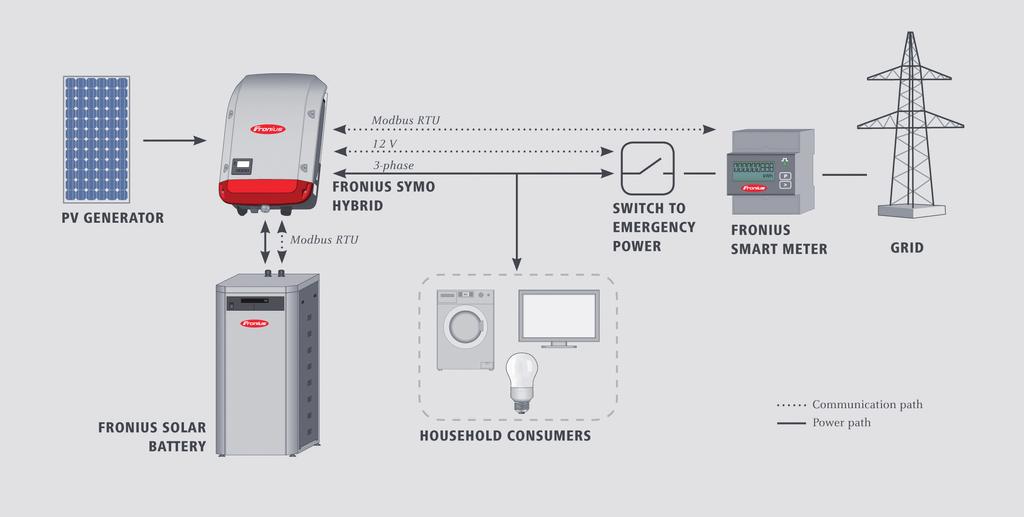

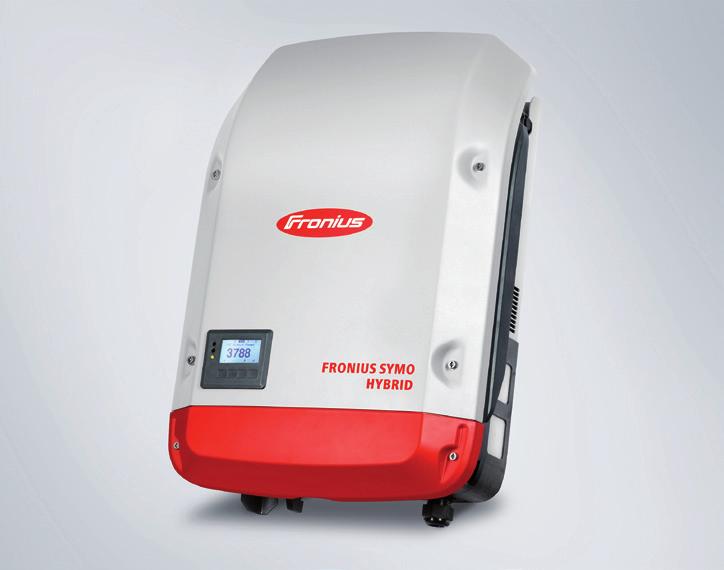

3 Hybridijärjestelmä Symo Hybrid Symo Hybrid S Symo Hybrid S Symo Hybrid S 3,0 kw 4,0 kw 5,0 kw Teho 3,0 kwp 2,0 kwp 5,0 kwp Paneelien huipputeho 12 kpl 16 kpl 24 kpl Aurinkopaneeli 260W 20 m 2 27 m 2 33 m 2 Paneelien pinta-ala Toimitus sisältää Invertteri Akku Kaksisuuntainen sähkömittari kulutuksen seurantaan Turvakytkin verkosta erottamiseen Aurinkopaneelit Paneelin mitat (P x L x S) Paneeliketjun + ja -liittimet Paneelikaapeli (DC) 4mm² punainen ja musta Varoituskilvet Optiona kiinnikepaketti kattotyypin mukaisena Fronius Symo Hybrid sis. WLAN/LAN ja webserver Fronius Solar Battery 4,5 kwh Fronius Smart meter Katko KUM tai vastaava 1640 x 992 x 40 mm Määrä riippuu järjestelmän tehosta Määrä riippuu järjestelmän tehosta Turvakytkimelle ja sähkökeskukseen Hybridijärjestelmissä teholuokkina 3 kw - 5 kw Älykäs hybridikokonaisuus, jossa sähköverkkoon liitetty järjestelmä täydentyy akkuvarastolla. Paneelien tuottama energia lataa akkuvarastoa täyteen, jolloin sen sähkövaranto on käytettävissä valtakunnanverkon lisäksi silloin, kun omaa tuotantoa ei ole. Järjestelmä hyödyntää aina ensin itse tuotetun energian, jonka jälkeen siirtyy tarvittaessa saumattomasti verkkovirtaan.

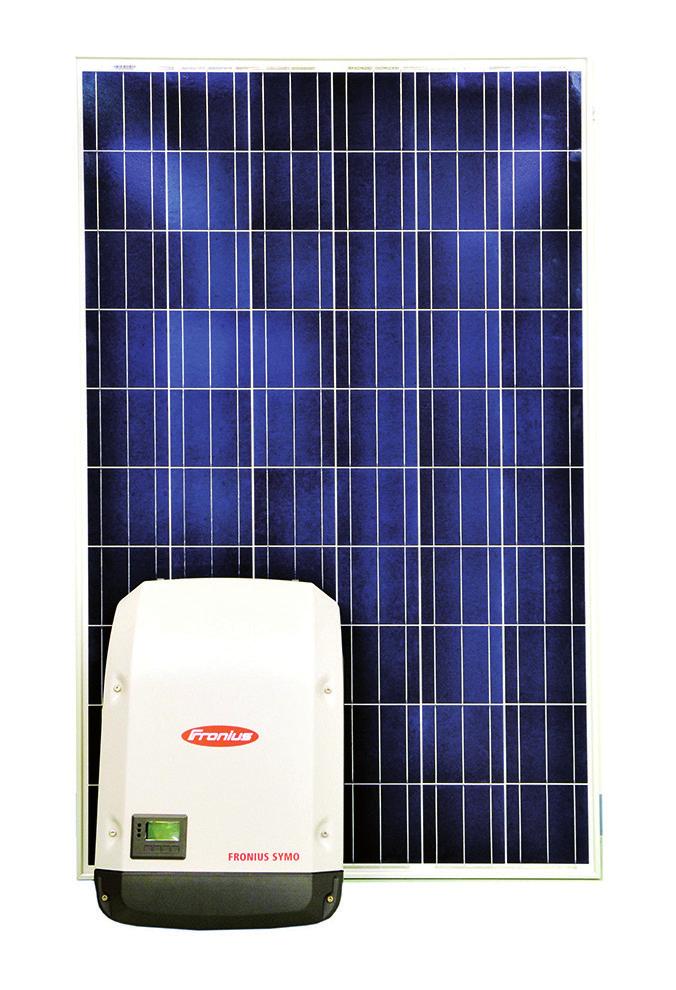

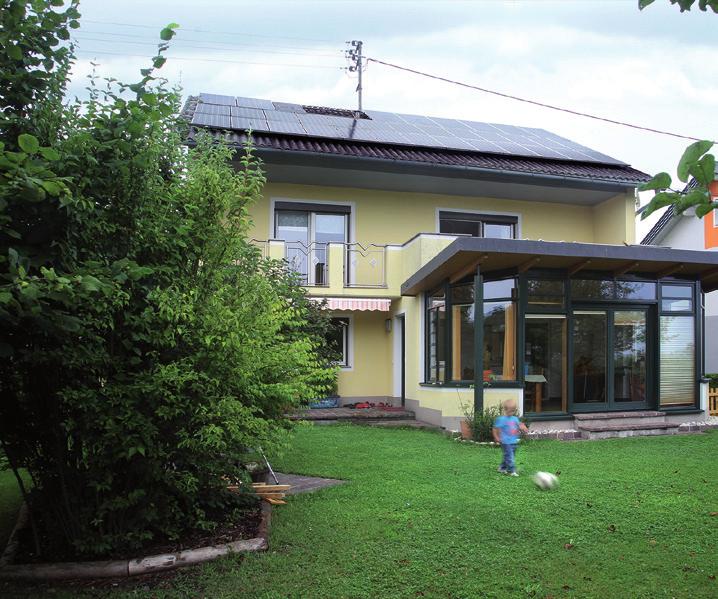

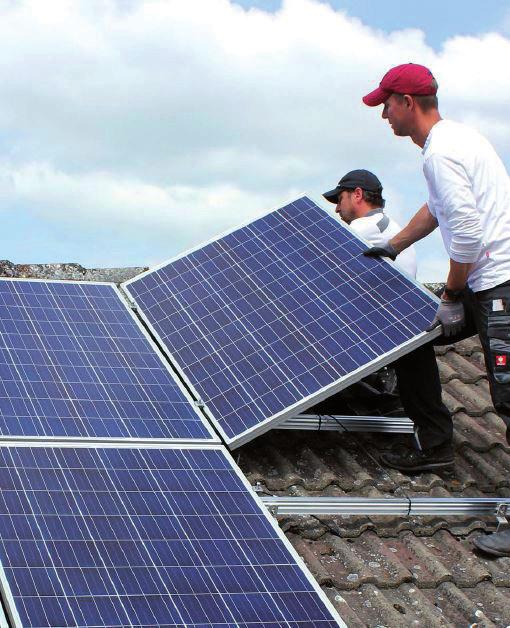

4 SAT-Solar järjestelmät Järjestelmäpakettiemme asennus on helppoa ja isonkin järjestelmän tekniikka yksinkertaista. Vaihtoehtoisia asennusmahdollisuuksia voidaan käyttää, mikäli kattopinta-ala ei ole muuten riittävä. Eri kattotyypeille löytyy omat kiinnikevaihtoehdot, eikä läpivientejä välttämättä tarvita. Järjestelmän koostumus on optimoitu huolella palvelemaan käyttäjän tarpeita tehokkaasti, luotettavasti ja parhaalla hyötysuhteella. Sähköverkkoon liitettävät On Grid-järjestelmät Sähköverkkoon liitetty järjestelmä mahdollistaa puhtaan ja käyttökustannuksiltaan ilmaisen aurinkoenergian tuoton pienentämään talouden sähkökuluja ja hiilijalanjälkeä. Järjestelmä hyödyntää tuotannon aina ensin omaan käyttöön ja siirtyy tarvittaessa verkkovirtaan saumattomasti. Mahdollinen ylituotanto syötetään valtakunnan verkkoon ja sen ostosta tehdään sopimus oman sähköyhtiön kanssa. Teholuokkina verkkojärjestelmissä 1-vaiheisena 1,5 kw ja 3-vaiheisena 3 kw - 10 kw 1~ Aurinkosähköjärjestelmät 3~ Aurinkosähköjärjestelmät Galvo Galvo Galvo Symo S Symo S Invertteri tyyppi 1,5 kw 2,0 kw 3,0 kw 3,0 kw 3,7 kw Teho 1,56 kwp 2,08 kwp 3,12 kwp 3,12 kwp 4,16 kwp Paneelien huipputeho 6 kpl 8 kpl 12 kpl 12 kpl 16 kpl Aurinkopaneeli 260W 11,5 m 2 15 m 2 20 m 2 20 m 2 27 m 2 Paneelien pinta-ala Sähkönumero 3~ Aurinkosähköjärjestelmät Symo M Symo S Symo M Symo M Symo M Invertteri tyyppi 5,0 kw 6,0 kw 7,0 kw 8,2 kw 10,0 kw Teho 5,20 kwp 6,24 kwp 7,28 kwp 8,32 kwp 10,40 kwp Paneelien huipputeho 20 kpl 24 kpl 28 kpl 32 kpl 40 kpl Aurinkopaneeli 260W 33 m 2 40 m 2 46 m 2 54 m 2 66 m 2 Paneelien pinta-ala Sähkönumero Toimitus sisältää Invertteri - tiedonkeruu vakiona invertterissä Koteloitu turvakytkin verkosta erottamiseen FRONIUS Galvo tai Symo Webserver (WLAN/LAN), mobiilisovellus Katko KUM tai vastaava Aurinkopaneelit Paneelin mitat (P x L x S) Paneeliketjun + ja -liittimet Paneelikaapeli (DC) 4mm² punainen ja musta Varoituskilvet Optiona kiinnikepaketti kattotyypin mukaisena 1640 x 992 x 40 mm Määrä riippuu järjestelmän tehosta Määrä riippuu järjestelmän tehosta Turvakytkimelle ja sähkökeskukseen

5 OFF-grid 1,6kW, 24V/230V, 400Ah Invertteri Victron EasySolar 24/1600/40-16 Aurinkopaneeli 2 kpl Akkumonitori Akkunäyttö BMV 700, 500 Ah Akku 12V 200Ah RA12-200D-F12, 65 kg Syklinen 4 kpl Aurinkopaneelijohdin (DC) 4mm² punainen ja musta m Paneeliketjun liittimet +/- 2+2 kpl Paneelien asennustelineet katon suuntaiseen asennukseen Sähköverkon ulkopuoliset aurinkosähköjärjestelmät Sähköverkon ulkopuolisille alueille suunnattu akkujärjestelmä toimii myös varavoimana ja on huomattavasti sähköliittymää edullisempi tapa saada sähköä esimerkiksi saariin ja muille etäisille alueille. Järjestelmä on hyvin kustannustehokas ja tarjoaa alkuinvestoinnin jälkeen ilmaista energiaa vuosikausiksi. OFF-grid 3kW, 24/230V, 800Ah Invertteri EasySolar 24/3000/ V-MPPT 100/50(2x) (24V/230V) Aurinkopaneeli 6 kpl Akku 12V 200Ah RA12-200D-F12, 65 kg Syklinen 8 kpl Aurinkopaneelijohdin (DC) Aurinkopaneelijohdin (DC) 4mm² punainen ja musta m Paneeliketjun liittimet +/ kpl Paneelien asennustelineet katon suuntaiseen asennukseen OFF-grid 12V, 200Ah Aurinkopaneeli Lataussäädin Tracer 2215BN, 20A, 12/24V Säätimen näyttö MT50 remote Akku 12V 200Ah RA12-200D-F12, 65 kg Syklinen Aurinkopaneelijohdin (DC) Aurinkopaneelijohdin (DC) 4mm² punainen ja musta m Paneeliketjun liittimet +/- Paneelien asennustelineet katon suuntaiseen asennukseen 2+2 kpl Valikoimistamme löydät akkujärjestelmät kaikissa teholuokissa.

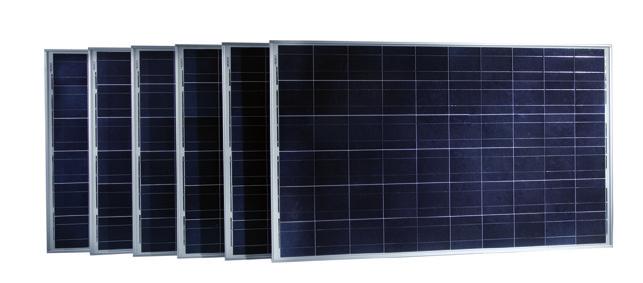

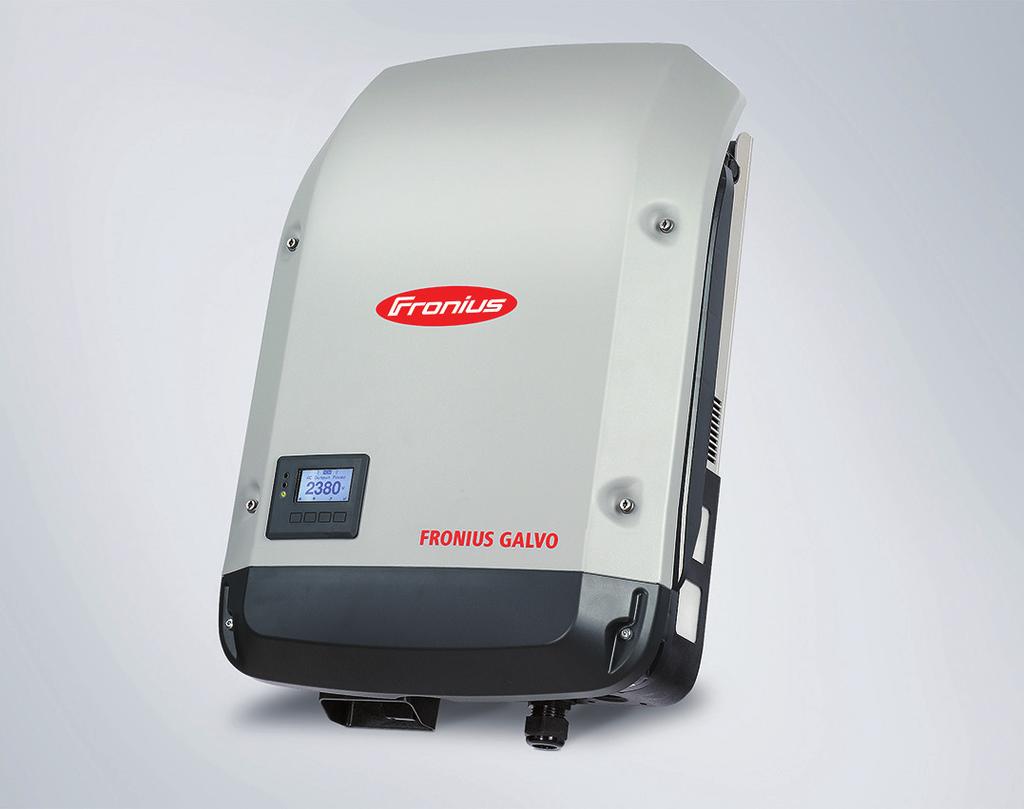

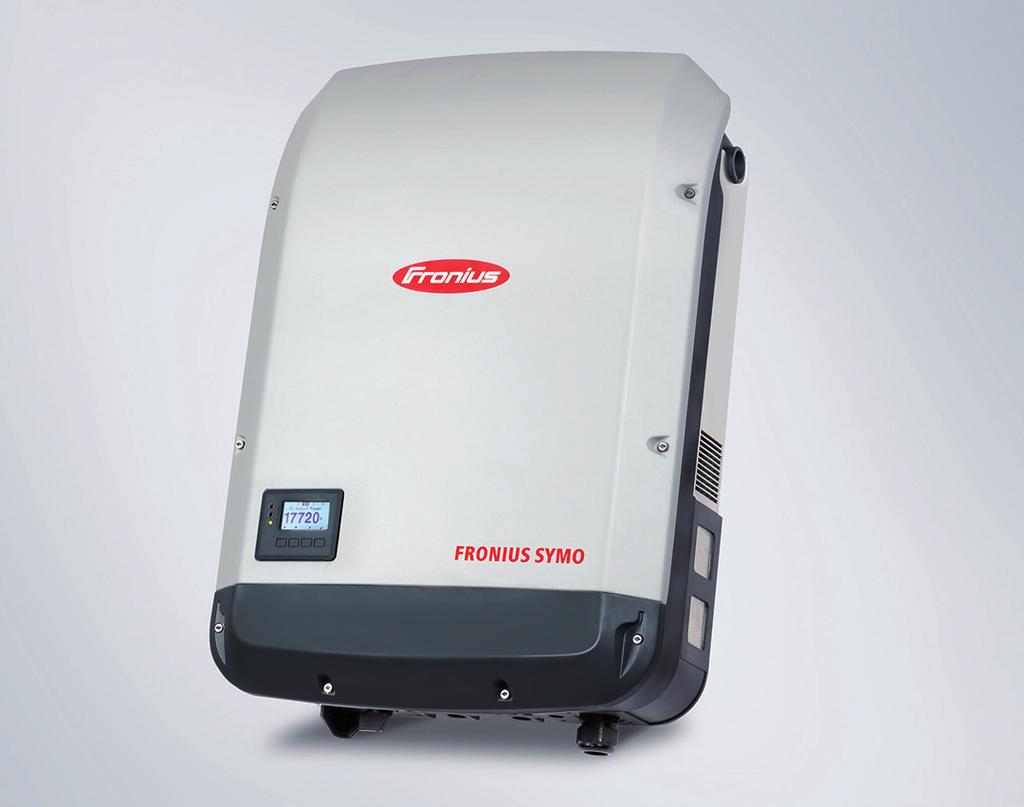

6 Tuotteet Järjestelmien lisäksi saat kauttamme myös yksittäiset paneelit, invertterit ja tarvikkeet Aurinkosähköpaneelit Satmatic järjestelmissä käytetään suuritehoisia, vähintään 260 W laadukkaita monikidepaneeleja, joiden määrä järjestelmissä on optimoitu parhaan hyötysuhteen saavuttamiseksi. Paneelimme ovat PV-standardien IEC 61215:2005, IEC 61730:2004 ja UL 1703 mukaisia. Valmistajan materiaalitakuu paneeleille on 12 vuotta ja tuottotakuu jopa 30 vuotta (vähintään 80 % tehotuotosta jäljellä). Tiedot Min teho Käyttölämpötila 1640 x 992 x 40 mm 19 kg 260 W C Invertterit Verkkoon liitettävissä järjestelmissä käytämme itävaltalaisen huippuvalmistaja Froniuksen uuden sukupolven SnapINverter tuotesarjaa. SnapINverter on yksinkertainen ja standardisoitu asennusjärjestelmä, jota voidaan käyttää yksityisasunnoista suuriin teollisuustason asennuksiin. Yksinkertainen, standardoitu asennusjärjestelmä, käyttöliittymä ja käyttöönottoprosessi. Täysin integroitu tietojenkoonti, WLAN, Ethernet, energianhallinta ja web-server. Laitteisiin sisäänrakennettuna älykkäät toiminnot, kuten lois- ja pätötehon optimaalisen syötön ohjaustoiminnot. Mahdollistaa vakaan verkonkäytön ja estää syöttökatkot. Hybridimallissa sisäänrakennettuna kaikki toiminnot varastointiin, milloin tahansa laajennettavissa kattavaksi varastointiratkaisuksi. Käytettävissä akuilla tai ilman. Fronius invertterin täydellisyys piilee yksityiskohdissa. Vakiotakuu 2 vuotta Rekisteröitymällä nopeasti ja helposti osoitteessa voit pidentää takuusi maksutta! Valitse joko 5 vuoden Fronius Warranty Plus (huolto, kuljetus ja materiaalit) tai 7 vuoden Fronius Warranty materiaalitakuu. Ilmainen järjestelmänvalvonta. Fronius Solar.web Classic tarjoaa yleiskuvan aurinkosähköjärjestelmän tuotantotiedoista. Kattava internet portaali asetusten määrittämiseen, valvontaan, analysointiin ja visualisointiin Käytettävissä www-selain-pohjaisena tai mobiilisovelluksen kautta Päivitettävissä Premium-versioon Fronius Galvo Vaiheluokka Tehovaihtoehdot Yksivaiheinen 1,5-3,1 kw MPP Tracker 1 tai 2 IP-luokitus Fronius Symo Vaiheluokka Tehovaihtoehdot MPP Tracker 2 IP-luokitus Superflex Gesign Dynamic Peak Manager Fronius Symo Hybrid Vaiheluokka Tehovaihtoehdot MPP Tracker 1 IP-luokitus Dynamic Peak Manager Multi Flow Technology ja varastointivalmius IP x 431 x 204 cm 16,8 kg Kolmivaiheinen 3-8,2 kw IP x 431 x 204 cm 19,9-21,9 kg Kyllä Kyllä Kolmivaiheinen 3-5 kw IP x 431 x 204 cm 19,9 kg Kyllä Kyllä

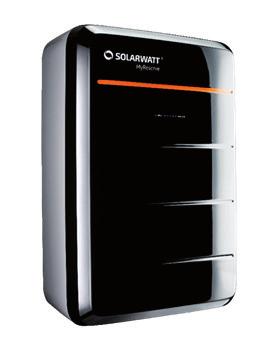

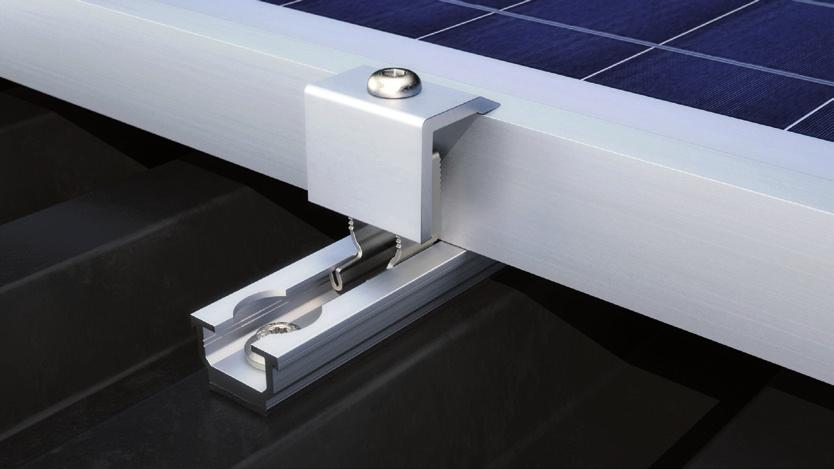

7 Varastointiratkaisut Solarwatt MyReserve akusto Solarwatt MyReserve-sähkövarasto on yhdistettävissä normaaliin invertterijärjestelmään, jolloin tuotantoaikana voidaan oman käytön ylittävä sähkö säilöä akustoon käytettäväksi esimerkiksi yöaikaan. Akusto on kehitetty nopeaan kytke ja käytäasennukseen ja on kevyen painonsa takia kustannustehokkaasti yhden sähköasentajan asennettavissa. Akusto on modulaarisesti laajennettavissa. Laaja takuu; täysi toimintatakuu 5 vuotta ja tehotakuu 10 vuotta (min. 80 % kapasiteetista jäljellä) Tiedot Akkuteho Asennus Turvallisuus 98,4 x 73,4 x 31 cm 78 kg (max. 25 kg/komponentti) 4,4 kwh (laajennettavissa 11 kwh saakka) Tilaa säästävä seinäasennus Sertifioitu täyttämään uusimmat kotitalouksien akkuturvallisuusvaatimukset ja UN38.3 Fronius Energy Package Henkilökohtainen varastointiratkaisu, jolla aurinko on 24h käytössäsi! Varatehotoiminto ja akku voidaan jälkiasentaa Fronius Hybridi invertterijärjestelmään. Kiinnikkeet Valikoimistamme löydät vakiokiinnikkeet katonmukaiseen asennukseen kaikille eri kattotyypeille. Kiinnikkeet on mahdollista saada myös eri kallistuskulmille. Kattava valikoima erilaisia akkukapasiteetteja DC-kytketty järjestelmä Suuritehoinen litium-rautafosfaattitekniikka Omakulutuksen maksimointi Kolmivaiheinen varavirransyöttö

8 Satmatic Oy TIEDUSTELUT: Katso myös verkkokauppamme osoitteessa: verkkokauppa
