1 ENERGIAA AURINGOSTA

2 Satmatic Satmatic Oy on yksi Suomen johtavista sähkö- ja automaatiotekniikan rakentajista perustettu yritys on toimittanut aurinkosähköjärjestelmiä kaikissa kokoluokissa jo vuodesta 2010 saakka. Valikoimamme kattaa kaikki järjestelmätyypit sähköverkkoon liitetyistä aina hybridi- ja akkujärjestelmiin. Toimitamme valmiit järjestelmäpaketit 1,5 10 kw kokoluokissa jälleenmyyjäverkostomme kautta. Toimituslaajuutemme kattaa myös aurinkosähkövoimalat ja Solar field- ratkaisut muuntamoineen aina megawattitasolle saakka suunnittelusta asennukseen. Ison toimijan vakaus ja vankka ammattitaitomme takaa, että projektisi on kokoluokasta riippumatta luotettavissa käsissä! Aurinkosähköjärjestelmien elinkaari on hyvin pitkä. Huolettoman käytön ja takaisinmaksuajan turvaamiseksi käytämme ainoastaan alan huipputoimittajien komponentteja. Invertteritoimittajamme Fronius on ISO 9001-laatusertifioitu aurinkoenergian laatutoimittaja. Suomen olosuhteet vastaavat Pohjois-Saksaa ja soveltuvat erinomaisesti aurinkosähkön hyödyntämiseen. Aurinkosähkö on ekologista, käyttökustannuksiltaan ilmaista energiaa. Tule rakentamaan puhtaampaa huomista kanssamme! Solarfield Satmatic Oy on Suomen johtava muuntamotoimittaja. Vaativan teollisuustason sähköja automaatiokeskusvalmistus on ydintoimintaamme. Aurinkojärjestelmien- ja voimaloiden lisäksi pystymme toimittamaan myös Solar field-aurinkokentät jakokaappeineen ja muuntamoineen, aina megawattien teholuokkiin saakka kokonaistoimituksina.

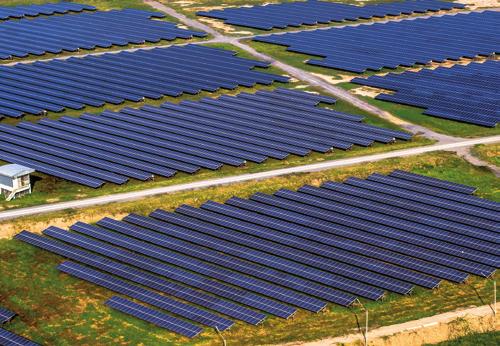

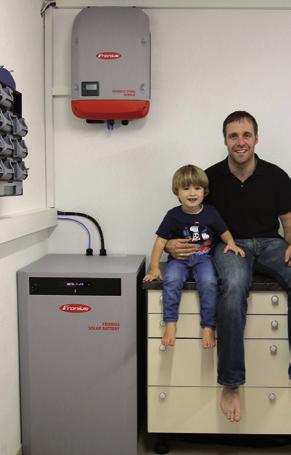

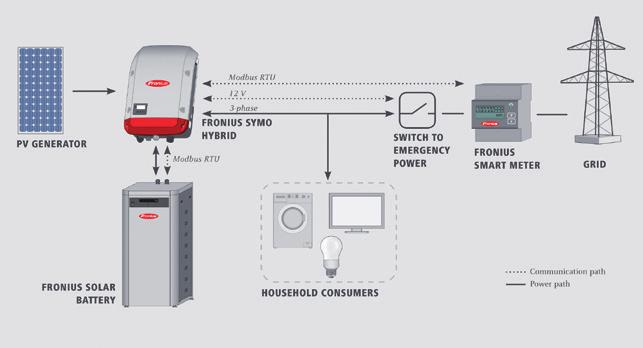

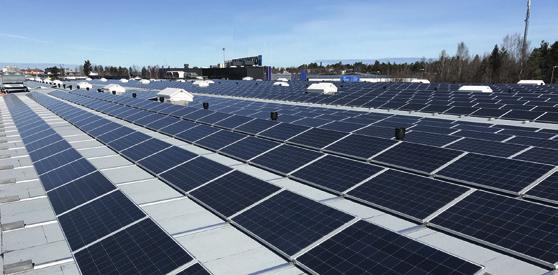

3 Aurinkovoimalat Toteutamme aurinkovoimalat vankalla osaamisella ja kokemuksella kaikissa kokoluokissa asiakkaan tarpeen mukaisessa laajuudessa. Kartoitus ja esisuunnittelu Materiaalien toimitus Asennus ja käyttöönotto Opastus ja mahdollinen huoltosopimus Hybridijärjestelmät Älykäs hybridikokonaisuus, jossa sähköverkkoon liitetty järjestelmä täydentyy akkuvarastolla. Paneelien tuottama energia lataa akkuvarastoa täyteen, jolloin sen sähkövaranto on käytettävissä valtakunnanverkon lisäksi silloin, kun omaa tuotantoa ei ole. Järjestelmä hyödyntää aina ensin itse tuotetun energian, jonka jälkeen siirtyy automaattisesti ottamaan sähköä valtakunnanverkosta. Symo Hybrid Symo Hybrid S Symo Hybrid S Symo Hybrid S Hybridijärjestelmissä teholuokkina 3 kw - 5 kw 3,0 kw 4,0 kw 5,0 kw Teho 12 kpl 16 kpl 20 kpl Aurinkopaneeli vähintään 270W 20 m 2 27 m 2 33 m 2 Paneelien pinta-ala Toimitus sisältää Invertteri Akku Kaksisuuntainen sähkömittari kulutuksen seurantaan Turvakytkin verkosta erottamiseen Aurinkopaneelit Paneelin mitat (P x L x S) Paneeliketjun + ja -liittimet Paneelikaapeli (DC) 4mm² punainen ja musta Varoituskilvet Optiona kiinnikepaketti kattotyypin mukaisena Fronius Symo Hybrid sis. WLAN/LAN ja webserver Fronius Solar Battery 4,5 kwh Fronius Smart meter Katko KUM tai vastaava Monikiteinen, teho vähintään 270 W 1640 x 992 x 40 mm Määrä riippuu järjestelmän tehosta Määrä riippuu järjestelmän tehosta Turvakytkimelle ja sähkökeskukseen

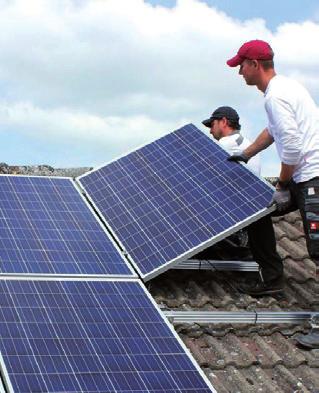

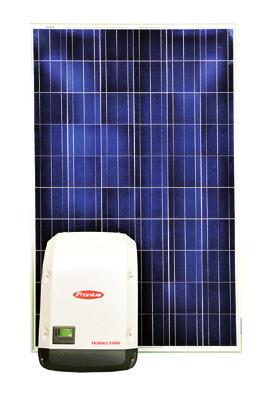

4 SAT-Solar ON-Grid järjestelmät Järjestelmäpakettiemme asennus on helppoa ja isonkin järjestelmän tekniikka yksinkertaista. Vaihtoehtoisia asennustapoja voidaan käyttää, mikäli kattopinta-ala ei ole muuten riittävä. Eri kattotyypeille löytyy omat kiinnikevaihtoehdot, eikä läpivientejä välttämättä tarvita. Järjestelmä on optimoitu huolella palvelemaan käyttäjän tarpeita tehokkaasti, luotettavasti ja parhaalla hyötysuhteella. Sähköverkkoon liitettävät On Grid-järjestelmät Sähköverkkoon liitetty järjestelmä mahdollistaa puhtaan ja käyttökustannuksiltaan ilmaisen aurinkoenergian tuoton pienentämään talouden sähkölaskua ja hiilijalanjälkeä. Järjestelmä hyödyntää tuotannon aina ensin omaan käyttöön. Mahdollinen ylituotanto syötetään valtakunnan verkkoon automaattisesti ja sen ostosta tehdään sopimus oman sähköyhtiön kanssa. Teholuokkina verkkojärjestelmissä 1-vaiheisena 1,5 kw - 3 kw ja 3-vaiheisena 3 kw - 10 kw 1~ Aurinkosähköjärjestelmät 3~ Aurinkosähköjärjestelmät Galvo Galvo Galvo Symo S Symo S Invertteri tyyppi 1,5 kw 2,0 kw 3,0 kw 3,0 kw 3,7 kw Teho 6 kpl 8 kpl 12 kpl 12 kpl 16 kpl Aurinkopaneeli vähintään 270W 11,5 m 2 15 m 2 20 m 2 20 m 2 27 m 2 Paneelien pinta-ala Sähkönumero 3~ Aurinkosähköjärjestelmät Symo M Symo M Symo M Symo M Symo M Invertteri tyyppi 5,0 kw 6,0 kw 7,0 kw 8,2 kw 10,0 kw Teho 20 kpl 24 kpl 26 kpl 32 kpl 38 kpl Aurinkopaneeli vähintään 270W 33 m 2 40 m 2 46 m 2 54 m 2 66 m 2 Paneelien pinta-ala Sähkönumero Toimitus sisältää Invertteri - tiedonkeruu vakiona invertterissä Koteloitu turvakytkin verkosta erottamiseen FRONIUS Galvo tai Symo Webserver (WLAN/LAN), mobiilisovellus Katko KUM tai vastaava Aurinkopaneelit Paneelin mitat (P x L x S) Paneeliketjun + ja -liittimet Paneelikaapeli (DC) 4mm² punainen ja musta Varoituskilvet Optiona kiinnikepaketti kattotyypin mukaisena Monikiteinen, teho vähintään 270W 1640 x 992 x 40 mm Määrä riippuu järjestelmän tehosta Määrä riippuu järjestelmän tehosta Turvakytkimelle ja sähkökeskukseen

5 SAT-Solar OFF-Grid järjestelmät OFF-grid 1,6kW, 24V/230V, 400Ah Invertteri Victron EasySolar 24/1600/40 (24V/230V) 1 kpl Aurinkopaneeli Monikiteinen, teho vähintään 270W 2 kpl Akkumonitori Akkunäyttö BMV 700, 500 Ah 1 kpl Akku 12V 200Ah RA12-200D-F12, 65 kg Syklinen 4 kpl Aurinkopaneelijohdin (DC) 4mm² punainen ja musta m Paneeliketjun liittimet +/- 2+2 kpl Paneelien asennustelineet katon suuntaiseen asennukseen OFF-grid 3kW, 24/230V, 800Ah Invertteri EasySolar 24/3000/70-50 MPPT 150/70 (24V/230V) 1 kpl Aurinkopaneeli Monikiteinen, teho vähintään 270W 6 kpl Akku 12V 200Ah RA12-200D-F12, 65 kg Syklinen 8 kpl Aurinkopaneelijohdin (DC) Aurinkopaneelijohdin (DC) 4mm² punainen ja musta m Paneeliketjun liittimet +/ kpl Paneelien asennustelineet katon suuntaiseen asennukseen Sähköverkon ulkopuoliset aurinkosähköjärjestelmät Sähköverkon ulkopuolisille alueille suunnattu akkujärjestelmä toimii myös varavoimana ja on huomattavasti sähköliittymää edullisempi tapa saada sähköä esimerkiksi saariin ja muille etäisille alueille. Järjestelmä on hyvin kustannustehokas ja tarjoaa alkuinvestoinnin jälkeen ilmaista energiaa vuosikausiksi. Valikoimistamme löydät akkujärjestelmät kaikissa teholuokissa. OFF-grid 12V, 200Ah Aurinkopaneeli Monikiteinen, teho vähintään 270W 1 kpl Lataussäädin Tracer 2215BN, 20A, 12/24V 1 kpl Säätimen näyttö MT50 remote 1 kpl Akku 12V 200Ah RA12-200D-F12, 65 kg Syklinen 1 kpl Aurinkopaneelijohdin (DC) Aurinkopaneelijohdin (DC) 4mm² punainen ja musta m Paneeliketjun liittimet +/- 2+2 kpl Paneelien asennustelineet katon suuntaiseen asennukseen

6 Tuotteet Järjestelmien lisäksi saat kauttamme myös yksittäiset paneelit, invertterit ja tarvikkeet Aurinkosähköpaneelit Satmatic järjestelmissä käytetään suuritehoisia, vähintään 270 W laadukkaita monikidepaneeleja, joiden määrä järjestelmissä on optimoitu parhaan hyötysuhteen saavuttamiseksi. Paneelimme ovat PV-standardien IEC 61215:2005, IEC 61730:2004 ja UL 1703 mukaisia. Valmistajan materiaalitakuu paneeleille on 12 vuotta ja tuottotakuu vähintään 25 vuotta (vähintään 80 % tehotuotosta jäljellä). Tiedot 1640 x 992 x 40 mm 19 kg Min teho 270 W Käyttölämpötila C Tyyppi Monikiteinen Kysy kauttamme myös muita vaihtoehtoja. Invertterit Verkkoon liitettävissä järjestelmissä käytämme itävaltalaisen huippuvalmistaja Froniuksen uuden sukupolven SnapINverter tuotesarjaa. SnapINverter on yksinkertainen ja standardisoitu asennusjärjestelmä, jota voidaan käyttää yksityisasunnoista suuriin teollisuustason asennuksiin. Yksinkertainen, standardoitu asennusjärjestelmä, käyttöliittymä ja käyttöönottoprosessi. Täysin integroitu tiedonkeruu, WLAN, Ethernet, energianhallinta ja web-server. Laitteisiin sisäänrakennettuna älykkäät toiminnot, kuten lois- ja pätötehon optimaalisen syötön ohjaustoiminnot. Mahdollistaa vakaan verkonkäytön ja estää syöttökatkot. Hybridimallissa sisäänrakennettuna kaikki toiminnot varastointiin, milloin tahansa laajennettavissa kattavaksi varastointiratkaisuksi. Käytettävissä akuilla tai ilman. Fronius invertterin täydellisyys piilee yksityiskohdissa. Vakiotakuu 2 vuotta Rekisteröitymällä nopeasti ja helposti osoitteessa voit pidentää takuusi maksutta! Valitse joko 5 vuoden Fronius Warranty Plus (vaihto, kuljetus ja materiaalit) tai 7 vuoden Fronius Warranty materiaalitakuu. Ilmainen järjestelmänvalvonta. Fronius Solar.web tarjoaa yleiskuvan aurinkosähköjärjestelmän tuotantotiedoista. Kattava internet-portaali asetusten määrittämiseen, valvontaan, analysointiin ja visualisointiin Käytettävissä www-selain-pohjaisena tai mobiilisovelluksen kautta Päivitettävissä Premium-versioon Fronius Galvo Tyyppi Tehovaihtoehdot MPP Tracker 1 IP-luokitus Fronius Symo Tyyppi Tehovaihtoehdot Yksivaiheinen 1,5 3,1 kw IP x 431 x 204 mm 16,8 kg MPP Tracker 1 2 IP-luokitus Superflex Gesign Dynamic Peak Manager Fronius Symo Hybrid Tyyppi Tehovaihtoehdot MPP Tracker 1 IP-luokitus Dynamic Peak Manager Multi Flow Technology ja varastointivalmius Kolmivaiheinen 3 20 kw IP x 431 x 204 mm / 725 x 510 x 225 mm 19,9 21,9 kg /35 43 kg Kyllä Kyllä Kolmivaiheinen 3 5 kw IP x 431 x 204 mm 19,9 kg Kyllä Kyllä

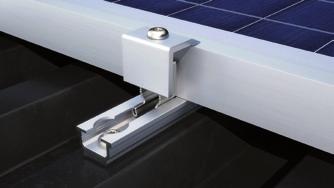

7 Tuotteet Solarwatt MyReserve akusto Solarwatt MyReserve-sähkövarasto on yhdistettävissä normaaliin invertterijärjestelmään, jolloin tuotantoaikana voidaan oman käytön ylittävä sähkö säilöä akustoon käytettäväksi esimerkiksi yöaikaan. Akusto on kehitetty nopeaan plug and play -asennukseen ja on kevyen painonsa takia kustannustehokkaasti yhden sähköasentajan asennettavissa. Akusto on modulaarisesti laajennettavissa. Laaja takuu; täysi toimintatakuu 5 vuotta ja tehotakuu 10 vuotta (min. 80 % kapasiteetista jäljellä) Tiedot Akkuteho Asennus Turvallisuus 98,4 x 73,4 x 31 cm 78 kg (max. 25 kg/komponentti) 4,4 kwh (laajennettavissa 11 kwh saakka) Tilaa säästävä seinäasennus Sertifioitu täyttämään uusimmat kotitalouksien akkuturvallisuusvaatimukset ja UN38.3 Fronius Energy Package Varastointiratkaisu, jolla aurinko on 24h käytössäsi! Varavoimatoiminto ja akku voidaan jälkiasentaa Fronius Hybridi -invertterijärjestelmään. Kiinnikkeet Valikoimistamme löydät vakiokiinnikkeet katon lappeen suuntaiseen asennukseen kaikille eri kattotyypeille. Kiinnikkeet on mahdollista saada myös eri kallistuskulmille. Kattava valikoima erilaisia akkukapasiteetteja DC-kytketty järjestelmä Suuritehoinen litium-rautafosfaattitekniikka Omakulutuksen maksimointi Kolmivaiheinen varavirransyöttö Fronius smart meter on kaksisuuntainen sähkömittari, jonka avulla saat seurantajärjestelmään myös kiinteistösi sähkön kulutustiedot. Kulutustiedot yhdessä aurinkosähkön tuotantotiedon kanssa on oiva apu muuttamaan kulutustottumuksia energiatehokkaampaan suuntaan ja auttamaan päätöksessä pohtiessasi esimerkiksi akuston hankintaa.

8 Satmatic Oy TIEDUSTELUT: Katso myös verkkokauppamme osoitteessa: verkkokauppa
