1 Aurinkosähkön asennusjärjestelmät Aurinkoseminaari, Biopisnestä Pirkanmaalle Ismo Kantonen, Finnwind Oy Museokeskus Vapriikki, Tampere finnwind.fi

2 Finnwind Oy lyhyesti avainlukuja 2017 liikevaihto 2 miljoonaa 2018 ennuste 3 miljoonaa 12 osakasta, (Etelä-Savon Energia...) henkilöstö 12 omaa asentajaa, 6 toimihenkilöä neljä asennustiimiä, oma asennuskapasiteetti 4 MWp, yhteistyökumppanit mukaanlukien n. 7 MWp tuotanto- ja logistiikkavarastot Lempäälä, Tuusula, Mikkeli Suunnittelu, tuotanto ja kokoonpano EN1090 sertifioitu

3 Uusiutuvan energian järjestelmiä vuodesta 1993 omakotitalot maatilat hybridit (off-grid) kauppa, logistiikka kesämökit (off-grid)

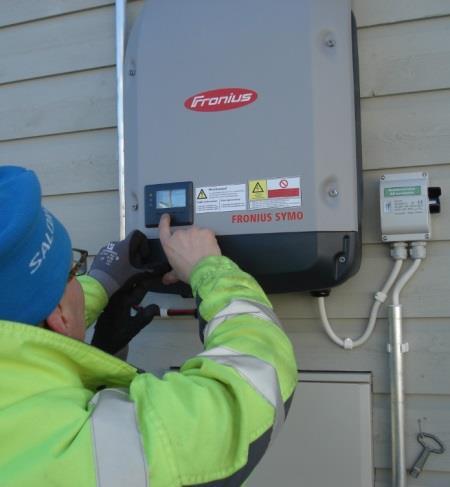

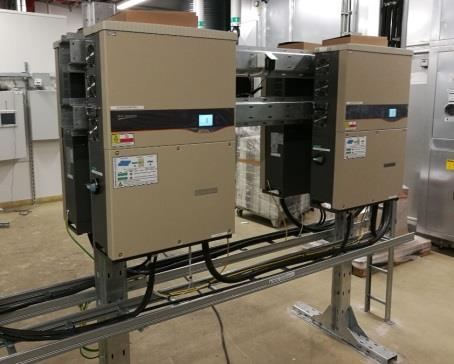

4 aurinkopaneelit + verkkoinvertterit Aurinkovoimala Omakotitalo, Oulu

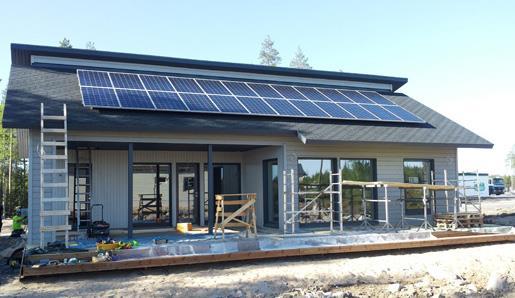

5 Katon lappeen myötäinen asennus Tyypillisin asennustapa omakotitalokohteissa ja pienkohteissa Paneelikulma noin astetta. Omakotitalo, Oulu

6 Katon lappeen myötäinen asennus Asennustelineen kiinnitystapa kattotyypin mukaan Peltikatot: aaltopelti, profiilipelti EPDM kumitiivisteet Saumattu peltikatto Tartutaan saumoista Tiilikatto Kiinnitys apuruoteeseen Huopakatto EPDM+vaahtoEPDM Huovan korotuskoolaus Omakotitalo, Kempele

7 Katon lappeen myötäinen asennus Maatalousrakennuksissa usein pitkät ruodevälit Lumikuorma jaettava tasaisesti ruodelaudoille Maatilan piharakennus

8 Seinäasennus Kantavaan seinärakenteeseen Sandwich seinärakenteeseen Lisäkallistuksella parempi tuotto Tampereen sähkölaitos, Tampere Aalto Yliopistokiinteistöt, Espoo

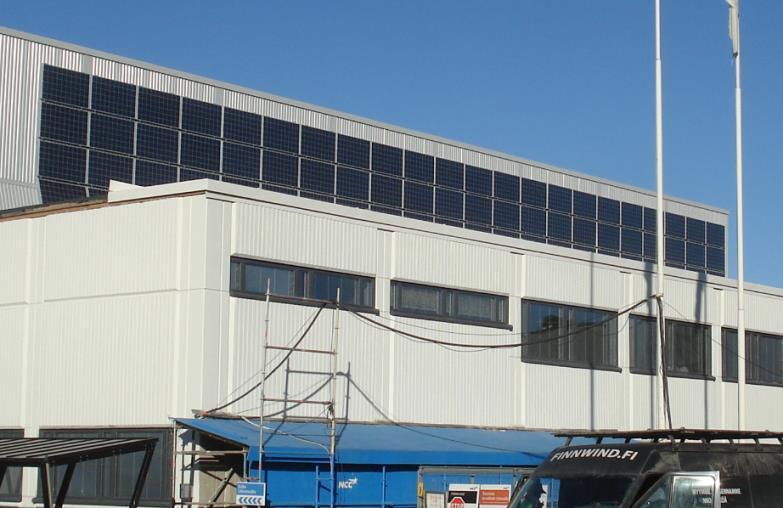

9 Seinäasennus Ei lumipeitteisyyttä Matalat säteilykulmat, kevät ja syksy korostuu Tuotto noin 700 kwh/kwp Teknillinen oppilaitos, Jyväskylä

10 Asennus Sandwich seinäelementtiin Urheiluhallit, teollisuushallit, IV-konehuoneet.. Seinäasennus Saimaa Stadiumi, Mikkeli. Rakenteilla, Finnwind FS-S asennusjärjestelmä.

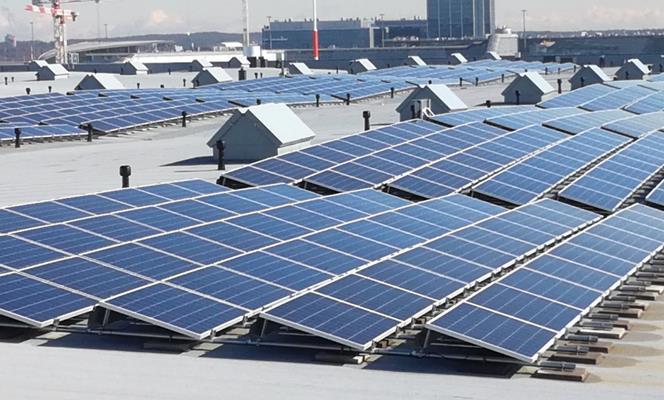

11 Painollinen, eli ns. kelluva asennus Asennus lepää bitumikaton päällä Tuulikuorman hallintaan tarvittava lisäpaino tyypillisesti kg/m2 Etola kiinteistöt, Hämeenlinna.

12 Painollinen, ns. kelluva asennus Painotassun pinta-ala noin 20% paneelipinta-alasta Veden vapaa juoksu kaikkiin suuntiin Finair Cargo, Vantaa Etola kiinteistöt, Hämeenlinna.

13 Painollinen, ns. kelluva asennus Paneelin, telineen ja katon kantavuudessa huomioitava kinostuva lumi Paneelien pitkän sivun nelipistekiinnitys (kantavuus 5.4 kn/m2) Etola kiinteistöt, Hämeenlinna.

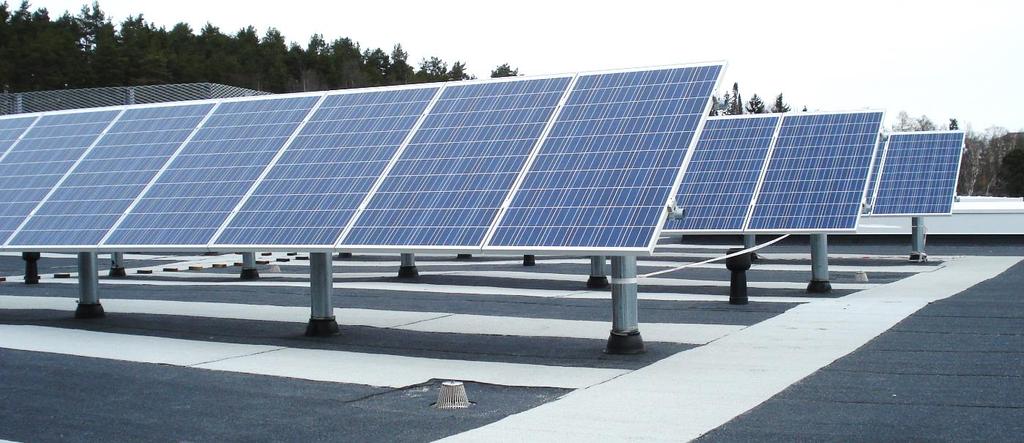

14 Tyypillisesti uudiskohteissa Hyvä katon huollettavuus, hyvä paneelikulma Kiinnitys betonilaattaa tai teräspalkkiin Pilariasennus katolla Lidl jakelukeskus, Järvenpää. FS-P kts: finnwind.fi Jyväskylän yliopisto, Jyväskylä.

15 Pilariasennus maahan Hyvä paneelikulma ja suuntaus Paalu, pilari, ruuvipaalu Etelä Savon Energia, Mikkeli

16 Pilariasennus maahan Maa-asennus hyvä vaihtoehto, jos kiinteistön katto ei sovellu. Etelä Savon Energia, Mikkeli

17 Painollinen asennus maahan Tyypillisesti suuret voimalat, maatilakohteet Hyvä paneelikulma ja suuntaus Painoina esim. Ratahallinnon käytöstä poistamat ratapölkyt Suomen Voima, Hamina

18 Painollinen, kelluva maa-asennus Joustavarunkoinen kelluva maa-asennus Sallii roudan ja maan kohoamisen/painumisen Kaatopaikan penkat, pehmeät maa-alueet, turvesuot Pitkäjärven voimala, Mikkeli

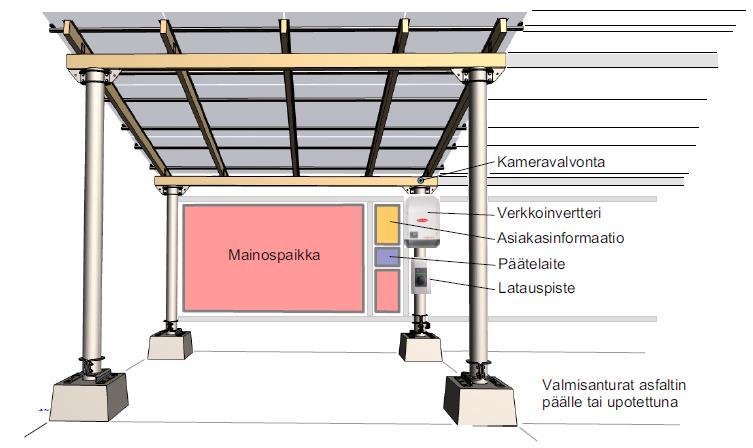

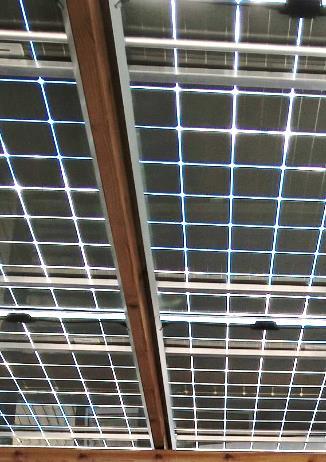

19 Autokatos, pyöräkatos, käytäväkatos, varastokatos.. Näyttävä valoa läpi päästävä lasi-lasi paneeli Valmisanturat asfaltin päälle tai upotettuna Aurinkokatokset Lasi-lasi paneeli

20 Suuret lumikuormat Pitkän sivun nelipistekiinnitys Pieni säteilykulma, suuret paneelikulmat Sitkeät kuumasinkityt runkojärjestelmät Jää- ja sohjopadot - katon kuluminen Painotassut, vapaa veden juoksu Suomen erityispiirteitä lisätietoja kts. finnwind.fi

21 AURINKOSÄHKÖMARKKINAT SUOMESSA Asennuskanta nyt n verkkoon kytkettyä voimalaa Lisäys vuodesta 2016 noin 5-20 MWp, noin voimalaa Noin 100 uutta isompaa voimalaa, 20 kw 800 kw Keskimääräinen omakotivoimalan koko on noin 4.0 kwp Suomen kokonaismarkkina 2017 noin MW, 45 Meur.

22 Aurinkosähkön vuosi 2016 TABLE 2: ANNUAL AND CUMULATIVE INSTALLED PV POWER 2016 PVPS Countries countries Other ANNUAL INSTALLED CAPACITY CUMULATIVE INSTALLED CAPACITY 1 China GW GW 2 USA GW 40.3 GW 3 Japan 8.6 GW GW Est. 4 India 3.97 GW 9.01 GW Est. 5 UK 1.97 GW GW Est. 6 Germany 1.52 GW GW 7 Korea 0.85 GW 4.35 GW Est. 8 Australia 839 MW 5.9 GW 9 Philippines 756 MW 0.9 GW 10 Chile 746 MW 1.61 GW Thailand 726 MW 2.15 GW Turkey 584 MW 832 MW Est. France 559 MW 7.13 GW Est. South Africa 536 MW 1450 MW Est. Netherlands 525 MW 2.1 MW Est. Italy 373 MW MW Switzerland 250 MW 1640 MW Est. Canada 200 MW 2715 MW Est. Belgium 170 MW 3422 MW Est. Austria 154 MW 1077 MW Est. Mexico 150 MW 320 MW Est. Israel 130 MW 0.91 GW Est. Denmark 70 MW 0.9 GW Est. Sweden 60 MW 175 MW Est. Portugal 58 MW 513 MW Spain 55 MW 5.49 GW Est. Malaysia 54 MW 286 MW Norway 11 MW 26.7 MW Finland 10 MW 15 MW Est.

23 Osuus sähköntuotannosta 2016

24 Kiitos mielenkiinnosta!
