1 Stravent Radiaattorit Lisa Radiaattori

2 Lisa-radiaattori Lisa on lujatekoinen ja kompakti radiaattori konvektorin ulkonäöllä. Matalan korkeutensa ansiosta Lisa sopii erinomaisesti mataliin asennuksiin sekä estämään korkeiden ikkunafasadien kylmävetoa. Lisaan saa lukuisia eri konsoleita ja lisävarusteita moneen eri käyttötarkoitukseen. TEKNISET TIEDOT Materiaali: Pintakäsittely: Väri: Paneeleja, jotka koostuvat neliöputkista, dimensio 70 x 71 mm. Konvektori, joka koostuu kylmävalssatusta ohutpellistä ja jonka paksuus on 0,4 mm Rasvanpoisto, fosfatointi ja jauhemaalaus polyesteripohjaisella lakalla. Kovettunut uunissa 200 C:ssa Valkoinen, RAL9016. Muut RAL-sävyt saatavilla pyynnöstä. Ilmoita väri tilauksen yhteydessä Suurin käyttölämpötila: 110 C Suurin käyttöpaine: 6 bar. Ota yhteys Straventiin, jos paine on tätä suurempi. Kytkennät: Laatustandardi: Pakkaus: Toimitusehdot: Takuu: R15-sisäkierre. Toimitetaan ilmausventtiilillä ja pohjatulpalla Valmistus EN ISO 9001 ja EN 442 mukaisesti Pakattu kutistemuoviin ja aaltopahviin kuljetusta ja varastointia varten. Radiaattorin etuosa on suojattu aaltopahvilla, jonka tulisi olla paikallaan asennuksen aikana NL 01 mukaisesti 10 vuotta 2

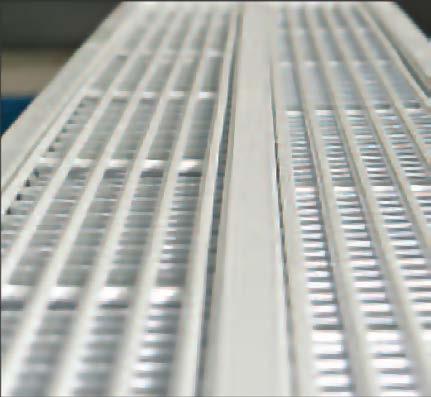

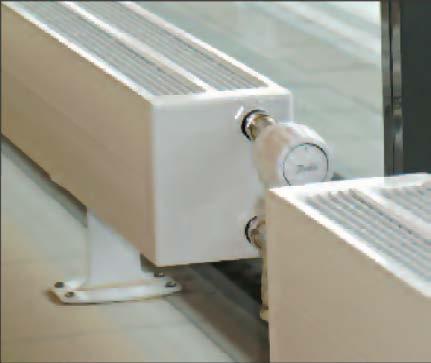

3 RAKENNE Radiaattorin paneelit koostuvat vaakatasossa olevista neliöputkista, joissa virtaa lämmin vesi. Riippuen radiaattorin kytkennästä, Lisa voidaan varustaa myös sisäisillä veden ohjauspelleillä. Se voidaan varustaa myös konvektorilamelleilla ja yläsäleiköllä. MALLIT Lisa on saatavilla seuraavina malleina: Lisa, käytettäväksi irtoventtiilin tai ulkoisen venttiiliyhdistäjän kanssa. Lisa Integra, joka on varustettu integroidulla venttiilirungolla. ERIKOISMALLIT Lisa voidaan myös mukauttaa rakennuksen käyttötarkoituksen mukaan. Lisa Hygien Valmistetaan ilman konvektiolamelleja ja yläritilää helpompaa puhdistamista varten. Suunniteltu irtoventtiiliä tai ulkoista venttiiliyhdistäjää varten. Lisa Hygien Integra Valmistetaan ilman konvektiolamelleja ja yläritilää helpompaa puhdistamista varten. Varustettu integroidulla venttiilirungolla. Uppsala Lisa Valmistetaan pyöreillä kulmilla. Putkilinja ja venttiili on integroitu lattiakonsoleissa. Termostaatti on radiaattorin alla piilossa. Lisa Radius Valmistetaan tyypeissä 10, 11, 20, 21, 22 ja 32, pienimmällä säteellä 2,5 m. Lisa Integra Radius Valmistetaan samoissa tyypeissä kuin Lisa Radius ja on varustettu integroidulla venttiilirungolla. 3

4 TYYPIT Lisa valmistetaan seuraavissa tyypeissä: 10, 11, 20, 21, 22, 32, 43 ja 54. Tyypit toimitetaan ilman yläritilää ja tyypit toimitetaan yläritilän kanssa. Lisa Hygien ja Lisa Hygien Integra valmistetaan seuraavissa tyypeissä: 10, 20, 30, 40 ja 50. Hygieniamallit perustuvat standardimalleihin tyyppiä 10, 21, 32, 43 ja 54 ja on varustettu samoilla mitoilla ja kytkentädimensioilla. Tyypit KORKEUDET Lisa on saatavilla 70, 140, 210 ja 280 mm:n korkuisena. Lisa Integra on saatavilla 140, 210 ja 280 mm:n korkuisena. Lattiakonsolien korkeus on 120 mm. PITUUDET Lisan vakiopituudet ovat seuraavat: 400, 500, 600, 700, 800, 900, 1000, 1110, 1200, 1300, 1400, 1500, 1600, 1700, 1800, 1900, 2000, 2100, 2200, 2300, 2400, 2500, 2600, 2700, 2800, 2900, 3000, 3200, 3400, 3600, 3800, 4000, 4200, 4400, 4600, 4800, 5000, 5200, 5400, 5600, 5800 ja 6000 mm. Lisa voidaan valmistaa myös muun pituisena, maksimipituus on 6000 mm. 4

5 KYTKENTÄMITAT - LISA Kaikki putkikytkennät ovat kokoa R15. Kierre on sisäinen ja sijaitsee radiaattorissa. Putkikytkentöjen lukumäärä ja sijainti riippuu radiaattorin tyypistä ja korkeudesta. 70 mm korkeissa Lisa-tyypeissä 10, 11, 20, 21 ja 22 ilmausventtiili on sijoitettu radiaattorin yläosaan. Muissa tyypeissä ja korkeuksissa kaikki kytkennät sijaitsevat radiaattorin sivuilla. Korkeus 70 Korkeus 140 Korkeus 210 Korkeus 280 Korkeus 70 Korkeus 140 Korkeus 210 Korkeus 280 KYTKENTÄMITAT - LISA INTEGRA Kaikki putkikytkennät ovat kokoa R15. Kierre on sisäinen ja sijaitsee radiaattorissa. Meno- ja tuloputken kytkennän k/k-mitta on 50 mm. Meno- ja tuloputken kytkentä sijaitsee aina radiaattorin pohjassa (tulokytkentä sijaitsee sisimmällä puolella). Lisa Integra voidaan varustaa MMA-, TA-/IMI- tai Danfoss -venttiilirungolla. Lisa Integran kytkentämitat. Integroidun venttiilin, ilmausventtiilin sekä pohjatulpan sijainti on esitetty kohdassa Kytkentämitat Lisa. 5

6 KYTKENTÄVAIHTOEHDOT LISA Lisa voidaan toimittaa seuraavilla eri kytkentävaihtoehdoilla: AD Tulo- ja poistokytkentä diagonaalisesti CD Kytkentä oikealta, tulo ylimpänä CB Tulo- ja poistokytkentä diagonaalisesti AC Sarjakytkentää varten AB Kytkentä vasemmalta, tulo ylimpänä CA Sarjakytkentää varten AD ja CD: radiaattorilla on neljä kytkentää. Ei sisällä sisäisiä veden ohjauspeltejä. Tulo- ja poistokytkentä diagonaalisesti. Kytkentä samalta puolelta. Kytkentä samalta puolelta. AB: tulo- ja poistokytkentä vasemmalta puolelta. Sisäinen veden ohjauspelti radiaattorin vasemmalla puolella. Kytkentäpuolelle on hitsattu levy, jonka avulla kytkentäpuoli ja ohjauspellin sijainti selviää, katso positio 1. CD: tulo- ja poistokytkentä oikealta puolelta. Sisäinen veden ohjauspelti radiaattorin oikealla puolella. Kytkentäpuolelle on hitsattu levy, jonka avulla kytkentäpuoli ja ohjauspellin sijainti selviää, katso positio 1. Sarjakytkentä Sarjakytkentä AC tai CA: radiaattorien sarjakytkentää varten. Sisäinen veden ohjauspelti radiaattorin molemmilla puolilla. Kytkentäpuolelle on hitsattu levyt, joiden avulla kytkentäpuolet ja ohjauspeltien sijainnit selviävät, katso positio 1. Käytetään usein yhdistelmänä Lisan kytkentävaihtoehtojen AB tai CD kanssa, jossa virtaus kääntyy takaisinpäin. 6

7 KYTKENTÄVAIHTOEHDOT LISA INTEGRA Lisa Integra voidaan toimittaa seuraavilla eri kytkentävaihtoehdoilla: FE Kytkentä pohjan vasemmalta puolelta, meno sisempänä ja paluu ulompana IJ Kytkentä pohjan keskeltä, meno oikealla puolella GH Kytkentä pohjan oikealta puolelta, meno sisempänä ja paluu ulompana IC Kytkentä pohjan keskeltä, meno vasemmalla puolella. Sarjakytkentää varten. IJ Kytkentä pohjan keskeltä, meno vasemmalla puolella JA Kytkentä pohjan keskeltä, meno oikealla puolella. Sarjakytkentää varten. FE: Kytkentä pohjan vasemmalta puolelta, meno sisempänä ja paluu ulompana, k/k 50 mm. Integroitu venttiili vasemmalla puolella. GH: Kytkentä pohjan oikealta puolelta, meno sisempänä ja paluu ulompana, k/k 50 mm. Integroitu venttiili oikealla puolella. IJ: Kytkentä pohjan keskeltä, meno vasemmalla puolella, k/k 50 mm. Integroitu venttiili vasemmalla puolella. JI: Kytkentä pohjan keskeltä, meno oikealla puolella, k/k 50 mm. Integroitu venttiili oikealla puolella. IC: Kytkentä pohjan keskeltä, meno vasemmalla puolella, k/k 50 mm. Integroitu venttiili vasemmalla. Sarjakytkentää varten. JA: Kytkentä pohjan keskeltä, meno oikealla puolella, k/k 50 mm. Integroitu venttiili oikealla. Sarjakytkentää varten. VENTTIILIRUNGOT Lisa Integra voidaan toimittaa seuraavilla venttiilirungoilla: VENTTIILIRUNKO...Kv-ARVO TA/IMI-punainen... 0,06-0,26 TA/IMI- valkoinen... 0,13-0,75 Danfoss, RA-U, keltainen... 0,04-0,24 Danfoss, RA-N, punainen... 0,14-0,73 MMA 7

8 KONSOLIT JA LISÄVARUSTEET Lisa ja Lisa Integra voidaan varustaa lukuisilla eri konsoleilla käyttökohteesta, koosta ja tyypistä riippuen. Tyypistä 32 eteenpäin Lisaa voidaan käyttää istumapenkkinä asentamalla penkkikonsolit radiaattorin päälle. Penkin materiaali on vapaasti valittavissa eikä se vaadi reikiä lämmönkulkua varten. Penkkilevy ei kuulu toimitukseen. Kirkkopenkkikonsoleita käytetään, kun halutaan kannakoida Lisa kirkkopenkkien alle tai vastaavissa kohteissa, joissa tarvitaan riippuva asennus. Kun Lisa varustetaan penkkikonsoleilla, yläritilä tulisi ottaa pois. 1. Lattiakonsoli C-profiililla 2. Lattiakonsoli 3. Seinäkonsoli 4. Seinäkonsoli Bygel 5. Kirkkopenkki- konsoli 6. Penkkikonsoli 8

9 KONSOLIT JA LISÄVARUSTEET Kirkkopenkkikonsoleita käytetään, kun halutaan kannakoida Lisa kirkkopenkkien alle tai vastaavissa kohteissa, joissa tarvitaan riippuva asennus. Konsoleiden lukumäärä määräytyy radiaattorin pituuden perusteella. Katso oheinen taulukko. LISA JA LISA INTEGRA KYTKENNÄT JA KONSOLIT Lisa ja Lisa Integra voidaan varustaa konsoleilla alla olevan taulukon mukaisesti. 1.Lattiakonsoli C-profiililla 2.Lattiakonsoli 3.Seinäkonsoli 4. Seinäkonsoli Bygel 5. Kirkkopenkkikonsoli 6. Penkkikonsoli 9

10 TEHOT Tehoja muilla lämpötiloilla voit simuloida osoitteesta löytyvillä tehosimuloinneilla. 10

11 TILAUSKOODIT Lisan ja Lisa Integran tilauskoodit ovat seuraavat: Kytkentävaihtoehto Pituus = mm Korkeus = mm Konvektiolamellien lkm Vesipaneelien lkm Integroitu venttiili Hygienia Lisa-radiaattori MUUT ASIAT Lisa-radiaattoreita voi kytkeä sarjaan korkeintaan kolme kappaletta. Ota yhteyttä Straventiin, mikäli tarvitset lisätietoja. Esimerkki sarjakytkennästä (1) Välilevyjen merkintä 11
