Moottorikäyttöiset haarukkatrukit tonnia

Transkriptio

1 Moottorikäyttöiset haarukkatrukit tonnia FD/FG15N FD/FG18N FD/FG20CN

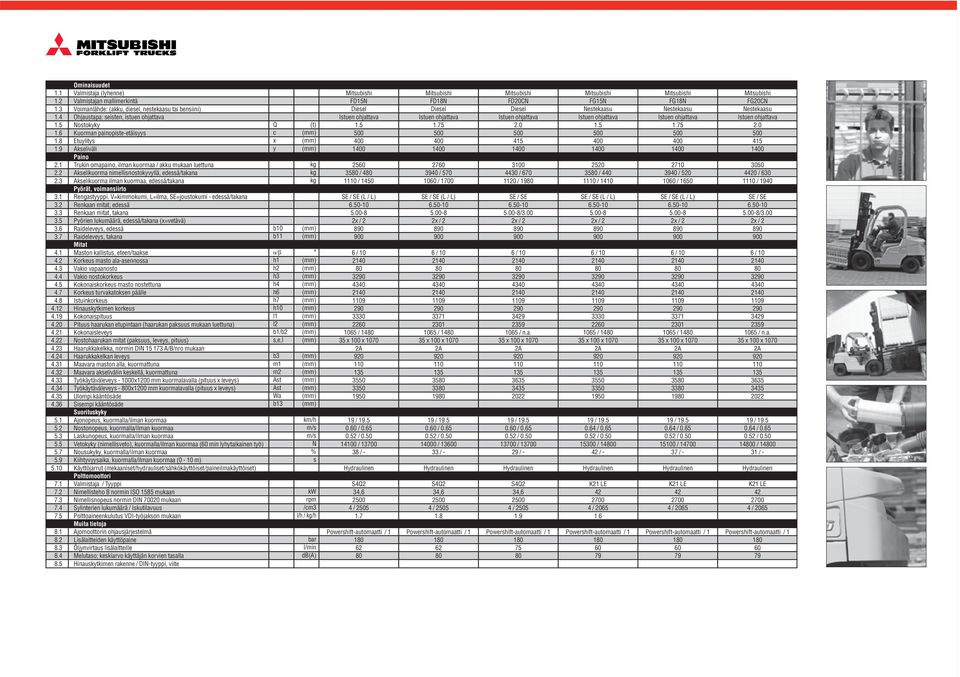

2 Ominaisuudet Valmistaja (lyhenne) Valmistajan mallimerkintä Voimanlähde: (akku, diesel, nestekaasu tai bensiini) Ohjaustapa: seisten, istuen ohjattava Nostokyky Kuorman painopiste-etäisyys Etuylitys Akseliväli Paino Trukin omapaino, ilman kuormaa / akku mukaan luettuna Akselikuorma nimellisnostokyvyllä, edessä/takana Akselikuorma ilman kuormaa, edessä/takana Pyörät, voimansiirto Rengastyyppi. V=kimmokumi, L=ilma, SE=joustokumi - edessä/takana Renkaan mitat; edessä Renkaan mitat, takana Pyörien lukumäärä, edessä/takana (x=vetävä) Raideleveys, edessä Raideleveys, takana Mitat Maston kallistus, eteen/taakse Korkeus masto ala-asennossa Vakio vapaanosto Vakio nostokorkeus Kokonaiskorkeus masto nostettuna Korkeus turvakatoksen päälle Istuinkorkeus Hinauskytkimen korkeus Kokonaispituus Pituus haarukan etupintaan (haarukan paksuus mukaan luettuna) Kokonaisleveys Nostohaarukan mitat (paksuus, leveys, pituus) Haarukkakelkka, normin DIN A/B/nro mukaan Haarukkakelkan leveys Maavara maston alla, kuormattuna Maavara akselivälin keskellä, kuormattuna Työkäytäväleveys x1200 mm kuormalavalla (pituus x leveys) Työkäytäväleveys - 0x1200 mm kuormalavalla (pituus x leveys) Ulompi kääntösäde Sisempi kääntösäde Suorituskyky Ajonopeus, kuormalla/ilman kuormaa Nostonopeus, kuormalla/ilman kuormaa Laskunopeus, kuormalla/ilman kuormaa Vetokyky (nimellisveto), kuormalla/ilman kuormaa ( min lyhytaikainen työ) Nousukyky, kuormalla/ilman kuormaa Kiihtyvyysaika, kuormalla/ilman kuormaa (0-10 m) Käyttöjarrut (mekaaniset/hydrauliset/sähkökäyttöiset/paineilmakäyttöiset) Polttomoottori Valmistaja / Tyyppi Nimellisteho B normin ISO 1585 mukaan Nimellisnopeus normin DIN mukaan Sylinterien lukumäärä / Iskutilavuus Polttoaineenkulutus VDI-työjakson mukaan Muita tietoja Ajomoottorin ohjausjärjestelmä Lisälaitteiden käyttöpaine Öljynvirtaus lisälaitteille Melutaso; keskiarvo käyttäjän korvien tasalla Hinauskytkimen rakenne / DIN-tyyppi, viite Q c x y b10 b11 (t) h1 h2 h3 h4 h6 h7 h10 l1 l2 b1/b2 s,e,l b3 m1 m2 Ast Ast Wa b13 km/h m/s m/s N % s kw rpm /cm3 l/h / /h bar l/min db(a) FD15N / 4 1 / / / / / Powershift-automaatti / FD18N / / / / / / FD20CN / / 19 SE / SE / / n.a / / / FG15N / / / / 140 / FG18N / / / / / - FG20CN / / 1940 SE / SE / / n.a / / - Hydraulinen Hydraulinen Hydraulinen Hydraulinen Hydraulinen Hydraulinen Powershift-automaatti / 1 Powershift-automaatti / 1 Powershift-automaatti / 1 Powershift-automaatti / 1 Powershift-automaatti /

3 Maston mittatiedot ja nostokapasiteetit Mastotyyppi Simplex Duplex Triplex FD/FG15N-18N FD/FG20CN FD/FG15N FD/FG18N FD/FG20CN h3 h1 h4 h2/h5 h2/h5 h2/h5 Q@ c=mm c=mm c=mm mm mm mm mm mm mm * * 10* * 1525* * 1325* * * * * * * * * * Kaikki mitat sisältävät kuormanojan. Mikäli trukissa ei ole kuormanojaa h5 mitta kasvaa 410 mm, ja samanaikaisesti h4 mitta pienenee 410 mm. h1 h2 h3 h4 h5 Q c Korkeus masto ala-asennossa Vakio vapaanosto Vakio nostokorkeus Korkeus masto ylösnostettuna Vapaanostokorkeus Nostokapasiteetti, nimelliskuorma Kuorman painopiste-etäisyys * Esitetty kapasiteetti vaatii paripyörillä varustetun trukin. Ota yhteys myyntiliikkeeseen saadaksesi tietää eriteltyjen kuormakapasiteettien saavuttamiseksi tarvittavan suurimman sallitun takakallistuksen. CFiSM0555 (11/03) 2003 MCFE Printed in The Netherlands mitforklift@mcfe.nl NOTE: Performance specifications may vary depending on standard manufacturing tolerances, vehicle condition, types of tyre, floor or surface conditions, applications or operating environment. Trucks may be shown with non-standard options. Specific performance requirements and locally available configurations should be discussed with your distributor of forklift trucks. follows a policy of continual product improvement. For this reason, some materials, options and specifications could change without notice.

4 Tärkeimmät ominaisuudet Kehitettynä auttamaan kuljettajaa pääsemään parhaaseen tuottavuuteen n FD/FG N-sarja merkitsee IC-moottorilla varustettujen vastapainohaarukkatrukkien standardin uudelleen määrittelemistä. Missään muussa haarukkatrukissa ei ole niin paljon pitkälle kehitettyjä ominaisuuksia - eikä mikään toinen trukki myöskään tarjoa niin voittamatonta vastinetta rahallesi. Alhainen melutaso lisää käyttäjän mukavuutta. Täyskevennetty voimansiirto takaa poikkeuksellisen melu- ja värinätason - vähentäen kuljettajan rasittumista. Suuritehoiset, helppohuoltoiset dieselmoottorit tuottavat vähäisiä pakokaasupäästöjä ja kuluttavat taloudellisesti polttoainetta. Ajanmukaiset nestekaasumoottorit, joiden moottorinohjausjärjestelmä ja säädelty katalyyttinen muunnin on tehty hyvää suorituskykyä, vähäisiä päästöjä ja alhaista polttoaineenkulutusta varten. Selkeä mittaristonäyttö tarkkailee haarukkatrukin kaikkia elintärkeitä toimintoja, joihin kuuluu myös turvallisuuden parantamisen kannalta vapaaasennossa olevan vaihteen ilmaisin. Säädettävä ohjauspylväs, muistitoimintoineen, auttaa takaamaan parhaan mahdollisen ajoasennon, joka kerta. Automainen mukavuus, täysin säädettävä, jousitettu istuin, jossa on myös reisituenta, turvavyö (ilmaisimineen) ja katkaisukytkin estämään ajamisen ja nosto- tai laskutapahtumat ellei kuljettaja ole istuutuneena. Automainen poljinsijoittelu sekä itse käynnistyvät ja itsesäätyvät rumpujarrut käytön helpottamiseksi ja vähäisen voimantarpeen takaamiseksi. Miellyttävä ohjaamo kallistussylintereineen, kojetaulu ja jalkatila täysin katettuna. Hyvän näkyvyyden tarjoava masto, haarukkakelkka ja suojakatos varmistavat erinomaisen näkyvyyden joka suuntaan. Pitkät huoltovälit - tuntia - alentavat kustannuksia ja lisäävät tuottavuutta. Valinnaisominaisuudet Sormenpääohjaimet asennettuina ergonomisesti sijoitettuun käsinojaan. Integroitu sivusiirto käsittelyn helpottamiseksi. Kallistuksen vaakaohjain tuottavuuden parantamiseksi. Valikoima tehtaalla asennettuja ohjaamoja.

5 on kun luotettavuus kaikki kaikessa Erinomaista suorituskykyä varten ja aidoksi vastineeksi rahalle kehitetty, palkintoja voittanut n haarukkatrukki- ja varastokonemallisto on rakennettu vaativien spesifikaatioiden mukaan maksimoimaan tuottavuus ja varmistamaan äärimmäinen luotettavuus... oli sovellus mikä tahansa. Juuri sitähän voit odottaa maailman suurimpiin kuuluvalta yhtymältä, johon kuuluvat yhtiöt edustavat sitä tekniikan eturiviä, jossa suorituskyvystä, laadusta ja luotettavuudesta ei voi koskaan tinkiä... tuotteitahan ovat avaruusalukset...suihkukoneet... voimalaitokset... ralliautot... tieteelliset ja lääketieteen laitteet, jotka on kaikki suunniteltu suojaamaan ja edistämään ihmiselämää. Tämä luettelo on lähes päättymätön ja varmasti vailla vertaistaan. Tämä merkitsee, että voimme toteuttaa yhdestä ainoasta lähteestä 98% kaikista käsittelyvaatimuksista. Niinpä pystymmekin toimittamaan juuri sinulle tarkalleen oikean tuotteen omaa sovellustasi varten. Sitä paitsi, koska ymmärrämme, miten paljon olet riippuvainen -haarukkatrukistasi, olemme luoneet poikkeuksellisen asiakkaan tukiohjelman. Käyttämällä tarkkaan valittujen myyjäliikkeiden verkostoa, pystymme toimittamaan sinulle maailmanluokkaa olevia tuotteita... täysin paikallisin tukivoimavaroin. Tähän tukeen kuuluu kaikki, kilpailukykyisestä rahoituspaketista erittäin tehokkaaseen kenttähuoltoon. Valmistajan hyväksymien varaosien toimituksemme takaa 97% täyden ensilinjan valikoiman kaikkien kysyttyjen kohteiden osalta. Tuloksena on haarukkatrukkisi tarjoama mahdollisimman suuri käytettävyys ja vertaansa vailla oleva tuottavuus. Oli materiaalinkäsittelyn vaatimuksesi minkälaisia tahansa, pystymme huolehtimaan niistä. * Forklift Trucks on voittanut neljä erillistä Britannian Haarukkatrukkiyhdistyksen vuotuista palkintoa erinomaisuudesta, koskien sellaisia aloja, kuten Ergonomia, Ympäristö ja Innovaatio.
