1 Arcolux-XH 60 / 90 PNC: XH / XH liesikupu, seinämalli spiskupa, väggmodell Asennus- ja käyttöohjeet 2 Monterings- och bruksanvisningar 15

2 Arvoisa Asiakas, Onnittelemme sinua Lapetek-liesikuvun valinnasta. Noudattamalla tätä asennus- ja käyttöohjetta saat parhaan hyödyn liesikuvustasi. Samalla varmistat liesikuvun mahdollisimman pitkän käytön. 1 YLEISTÄ 2 2 TURVALLISUUSOHJEET 3 3 ASENNUS 3 4 KÄYTTÖOHJEET 10 5 HOITO JA KUNNOSSAPITO 13 6 MITAT 28 7 KIERRÄTYS 28 8 YHTEYSTIEDOT 28 1 YLEISTÄ Tämä liesikupu on suunniteltu asennettavaksi seinään tukevaan pystysuoraan pintaan keittotason yläpuolelle. Se voidaan yhdistää vain poistoilmahormiin. Liesikupu on tarkoitettu ohjaamaan ulkoista moottoria. Asennuksessa on otettava huomioon sen eri vaiheet ja liesikuvun paino, joten asennuksen saa suorittaa vain asiantunteva ja osaava henkilö/-t. Valmistaja vetäytyy kaikesta vastuusta vahingoissa, jotka aiheutuvat laitteen väärästä asentamisesta. Tarkista liesikupu ulkoisesti ennen asennusta. Viallista tuotetta ei saa asentaa, eikä ottaa käyttöön! Mikäli liesikuvun kuljetuslaatikko on ulkopuolelta vahingoittunut, tarkista huolella onko myös liesikupu vahingoittunut. Jos laitteessa on kuljetusvahinkoa, ota yhteys myyjäliikkeeseen. Lapetek-liesikuvulla on 2 vuoden takuu. Emme ole vastuussa välillisistä vahingoista. Mikäli materiaalissa on virhe, korvaamme ainoastaan virheellisen materiaalin osuuden. Takuu ei koske kuluvia osia. 2

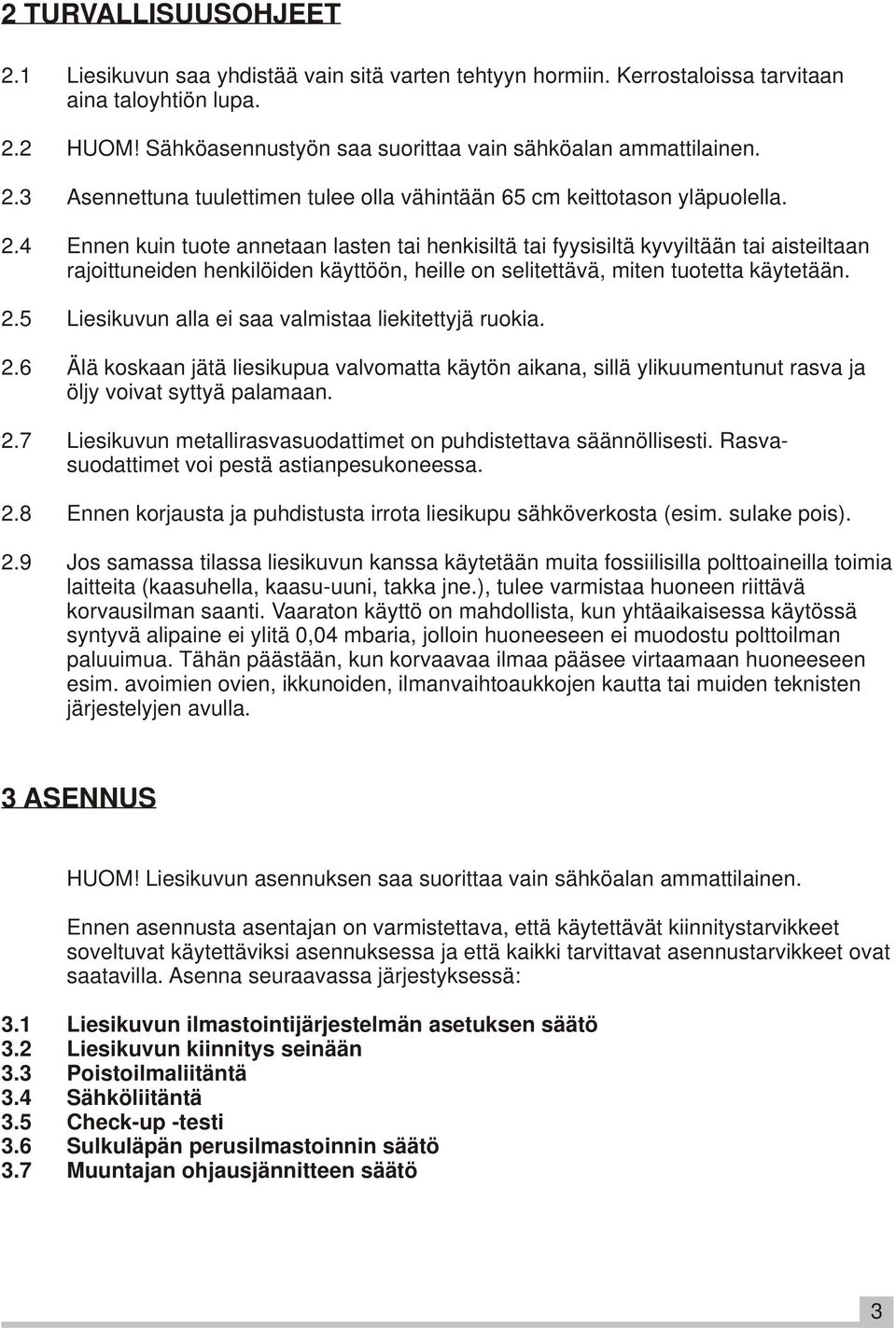

3 2 TURVALLISUUSOHJEET 2.1 Liesikuvun saa yhdistää vain sitä varten tehtyyn hormiin. Kerrostaloissa tarvitaan aina taloyhtiön lupa. 2.2 HUOM! Sähköasennustyön saa suorittaa vain sähköalan ammattilainen. 2.3 Asennettuna tuulettimen tulee olla vähintään 65 cm keittotason yläpuolella. 2.4 Ennen kuin tuote annetaan lasten tai henkisiltä tai fyysisiltä kyvyiltään tai aisteiltaan rajoittuneiden henkilöiden käyttöön, heille on selitettävä, miten tuotetta käytetään. 2.5 Liesikuvun alla ei saa valmistaa liekitettyjä ruokia. 2.6 Älä koskaan jätä liesikupua valvomatta käytön aikana, sillä ylikuumentunut rasva ja öljy voivat syttyä palamaan. 2.7 Liesikuvun metallirasvasuodattimet on puhdistettava säännöllisesti. Rasvasuodattimet voi pestä astianpesukoneessa. 2.8 Ennen korjausta ja puhdistusta irrota liesikupu sähköverkosta (esim. sulake pois). 2.9 Jos samassa tilassa liesikuvun kanssa käytetään muita fossiilisilla polttoaineilla toimia laitteita (kaasuhella, kaasu-uuni, takka jne.), tulee varmistaa huoneen riittävä korvausilman saanti. Vaaraton käyttö on mahdollista, kun yhtäaikaisessa käytössä syntyvä alipaine ei ylitä 0,04 mbaria, jolloin huoneeseen ei muodostu polttoilman paluuimua. Tähän päästään, kun korvaavaa ilmaa pääsee virtaamaan huoneeseen esim. avoimien ovien, ikkunoiden, ilmanvaihtoaukkojen kautta tai muiden teknisten järjestelyjen avulla. 3 ASENNUS HUOM! Liesikuvun asennuksen saa suorittaa vain sähköalan ammattilainen. Ennen asennusta asentajan on varmistettava, että käytettävät kiinnitystarvikkeet soveltuvat käytettäviksi asennuksessa ja että kaikki tarvittavat asennustarvikkeet ovat saatavilla. Asenna seuraavassa järjestyksessä: 3.1 Liesikuvun ilmastointijärjestelmän asetuksen säätö 3.2 Liesikuvun kiinnitys seinään 3.3 Poistoilmaliitäntä 3.4 Sähköliitäntä 3.5 Check-up -testi 3.6 Sulkuläpän perusilmastoinnin säätö 3.7 Muuntajan ohjausjännitteen säätö 3

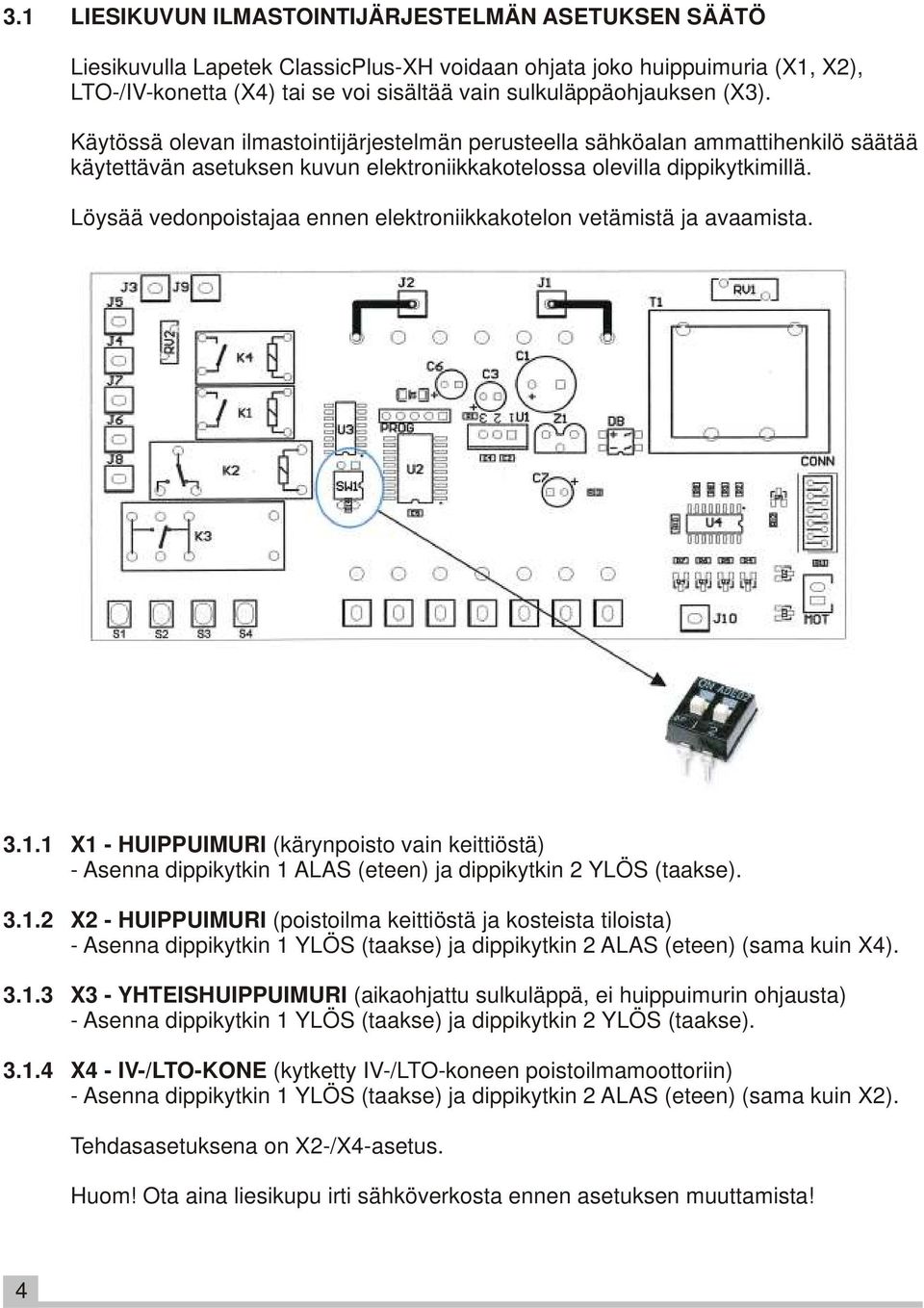

4 3.1 LIESIKUVUN ILMASTOINTIJÄRJESTELMÄN ASETUKSEN SÄÄTÖ Liesikuvulla Lapetek ClassicPlus-XH voidaan ohjata joko huippuimuria (X1, X2), LTO-/IV-konetta (X4) tai se voi sisältää vain sulkuläppäohjauksen (X3). Käytössä olevan ilmastointijärjestelmän perusteella sähköalan ammattihenkilö säätää käytettävän asetuksen kuvun elektroniikkakotelossa olevilla dippikytkimillä. Löysää vedonpoistajaa ennen elektroniikkakotelon vetämistä ja avaamista X1 - HUIPPUIMURI (kärynpoisto vain keittiöstä) - Asenna dippikytkin 1 ALAS (eteen) ja dippikytkin 2 YLÖS (taakse) X2 - HUIPPUIMURI (poistoilma keittiöstä ja kosteista tiloista) - Asenna dippikytkin 1 YLÖS (taakse) ja dippikytkin 2 ALAS (eteen) (sama kuin X4) X3 - YHTEISHUIPPUIMURI (aikaohjattu sulkuläppä, ei huippuimurin ohjausta) - Asenna dippikytkin 1 YLÖS (taakse) ja dippikytkin 2 YLÖS (taakse) X4 - IV-/LTO-KONE (kytketty IV-/LTO-koneen poistoilmamoottoriin) - Asenna dippikytkin 1 YLÖS (taakse) ja dippikytkin 2 ALAS (eteen) (sama kuin X2). Tehdasasetuksena on X2-/X4-asetus. Huom! Ota aina liesikupu irti sähköverkosta ennen asetuksen muuttamista! 4

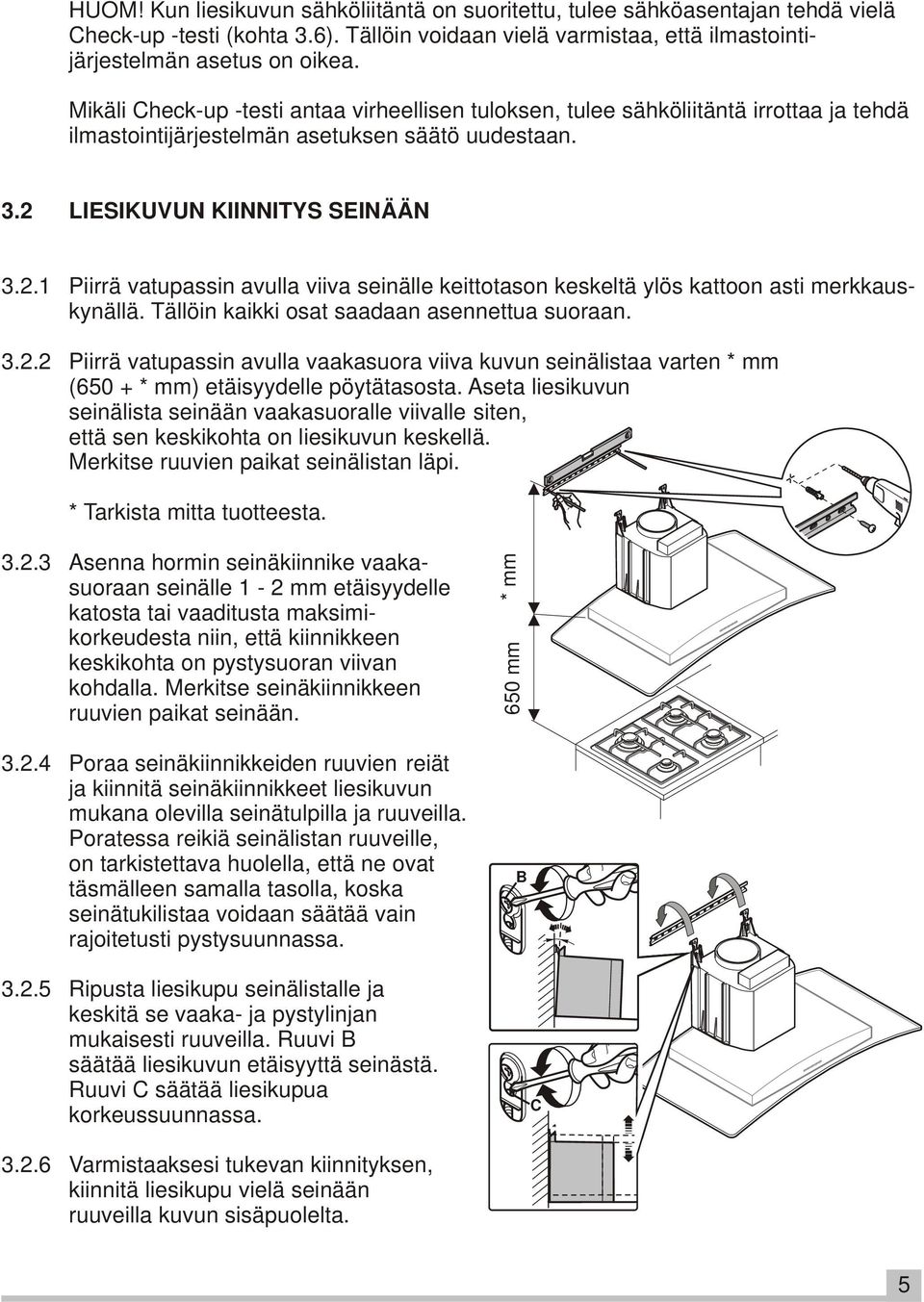

5 HUOM! Kun liesikuvun sähköliitäntä on suoritettu, tulee sähköasentajan tehdä vielä Check-up -testi (kohta 3.6). Tällöin voidaan vielä varmistaa, että ilmastointijärjestelmän asetus on oikea. Mikäli Check-up -testi antaa virheellisen tuloksen, tulee sähköliitäntä irrottaa ja tehdä ilmastointijärjestelmän asetuksen säätö uudestaan. 3.2 LIESIKUVUN KIINNITYS SEINÄÄN Piirrä vatupassin avulla viiva seinälle keittotason keskeltä ylös kattoon asti merkkauskynällä. Tällöin kaikki osat saadaan asennettua suoraan Piirrä vatupassin avulla vaakasuora viiva kuvun seinälistaa varten * mm (650 + * mm) etäisyydelle pöytätasosta. Aseta liesikuvun seinälista seinään vaakasuoralle viivalle siten, että sen keskikohta on liesikuvun keskellä. Merkitse ruuvien paikat seinälistan läpi. * Tarkista mitta tuotteesta Asenna hormin seinäkiinnike vaakasuoraan seinälle 1-2 mm etäisyydelle katosta tai vaaditusta maksimikorkeudesta niin, että kiinnikkeen keskikohta on pystysuoran viivan kohdalla. Merkitse seinäkiinnikkeen ruuvien paikat seinään Poraa seinäkiinnikkeiden ruuvien reiät ja kiinnitä seinäkiinnikkeet liesikuvun mukana olevilla seinätulpilla ja ruuveilla. Poratessa reikiä seinälistan ruuveille, on tarkistettava huolella, että ne ovat täsmälleen samalla tasolla, koska seinätukilistaa voidaan säätää vain rajoitetusti pystysuunnassa Ripusta liesikupu seinälistalle ja keskitä se vaaka- ja pystylinjan mukaisesti ruuveilla. Ruuvi B säätää liesikuvun etäisyyttä seinästä. Ruuvi C säätää liesikupua korkeussuunnassa. 650 mm * mm B C Varmistaaksesi tukevan kiinnityksen, kiinnitä liesikupu vielä seinään ruuveilla kuvun sisäpuolelta. 5

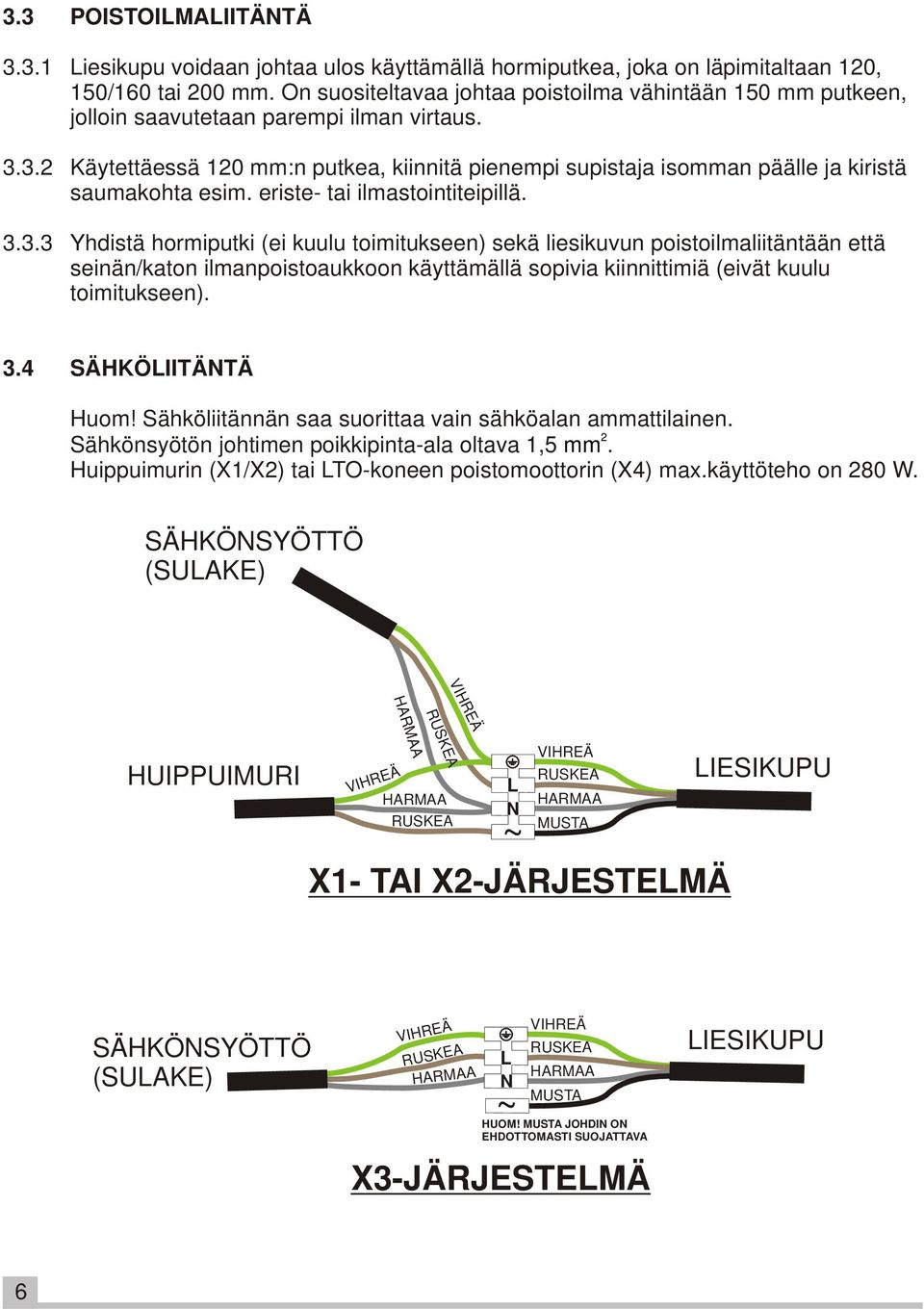

6 3.3 POISTOILMALIITÄNTÄ Liesikupu voidaan johtaa ulos käyttämällä hormiputkea, joka on läpimitaltaan 120, 150/160 tai 200 mm. On suositeltavaa johtaa poistoilma vähintään 150 mm putkeen, jolloin saavutetaan parempi ilman virtaus Käytettäessä 120 mm:n putkea, kiinnitä pienempi supistaja isomman päälle ja kiristä saumakohta esim. eriste- tai ilmastointiteipillä Yhdistä hormiputki (ei kuulu toimitukseen) sekä liesikuvun poistoilmaliitäntään että seinän/katon ilmanpoistoaukkoon käyttämällä sopivia kiinnittimiä (eivät kuulu toimitukseen). 3.4 SÄHKÖLIITÄNTÄ Huom! Sähköliitännän saa suorittaa vain sähköalan ammattilainen. 2 Sähkönsyötön johtimen poikkipinta-ala oltava 1,5 mm. Huippuimurin (X1/X2) tai LTO-koneen poistomoottorin (X4) max.käyttöteho on 280 W. SÄHKÖNSYÖTTÖ (SULAKE) VIHREÄ HARMAA RUSKEA HUIPPUIMURI VIHREÄ HARMAA L N VIHREÄ RUSKEA HARMAA RUSKEA MUSTA ~ X1- TAI X2-JÄRJESTELMÄ LIESIKUPU SÄHKÖNSYÖTTÖ (SULAKE) VIHREÄ RUSKEA HARMAA L N ~ VIHREÄ RUSKEA HARMAA MUSTA HUOM! MUSTA JOHDIN ON EHDOTTOMASTI SUOJATTAVA X3-JÄRJESTELMÄ LIESIKUPU 6

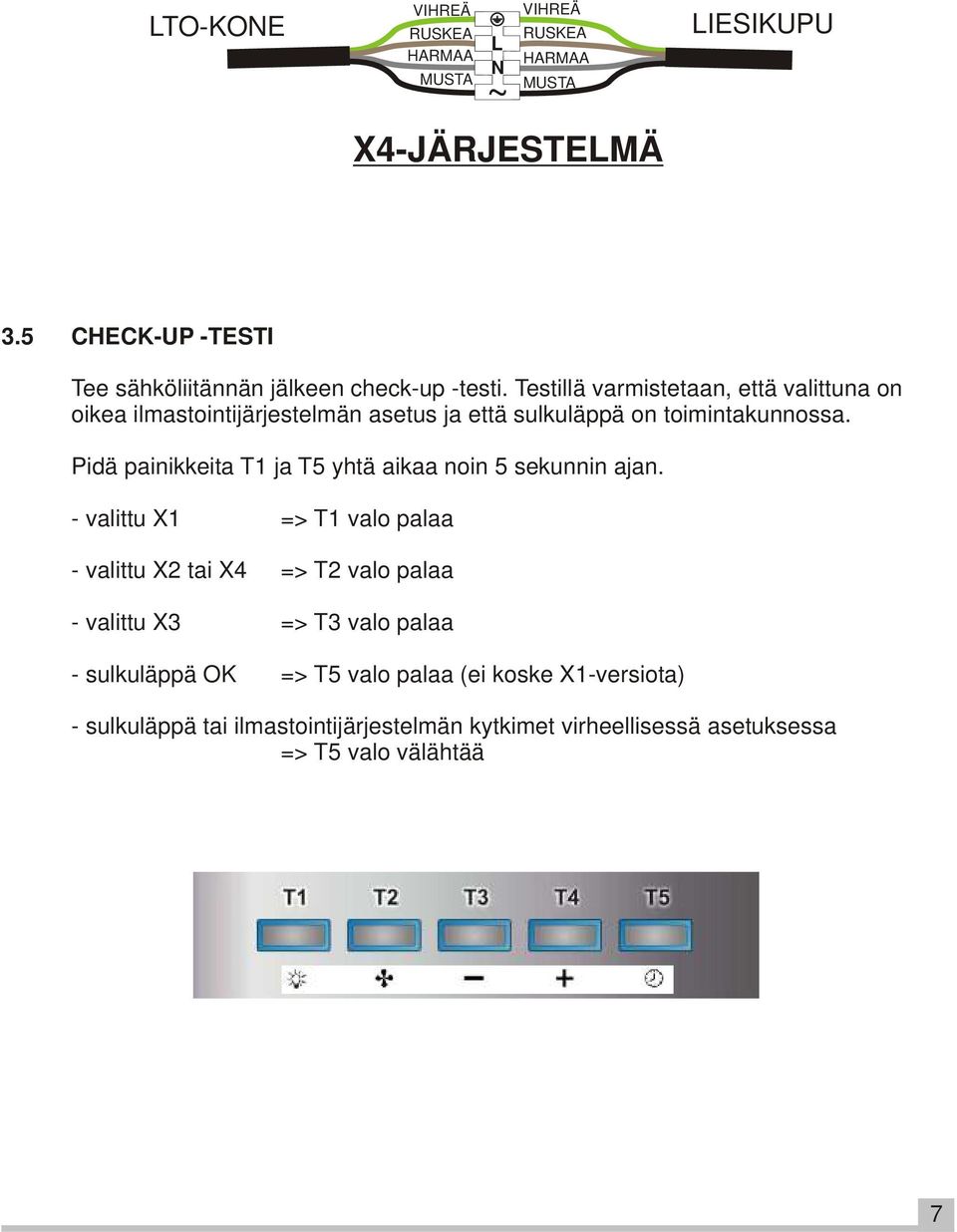

7 LTO-KONE VIHREÄ RUSKEA HARMAA MUSTA N L ~ VIHREÄ RUSKEA HARMAA MUSTA X4-JÄRJESTELMÄ LIESIKUPU 3.5 CHECK-UP -TESTI Tee sähköliitännän jälkeen check-up -testi. Testillä varmistetaan, että valittuna on oikea ilmastointijärjestelmän asetus ja että sulkuläppä on toimintakunnossa. Pidä painikkeita T1 ja T5 yhtä aikaa noin 5 sekunnin ajan. - valittu X1 => T1 valo palaa - valittu X2 tai X4 => T2 valo palaa - valittu X3 => T3 valo palaa - sulkuläppä OK => T5 valo palaa (ei koske X1-versiota) - sulkuläppä tai ilmastointijärjestelmän kytkimet virheellisessä asetuksessa => T5 valo välähtää 7

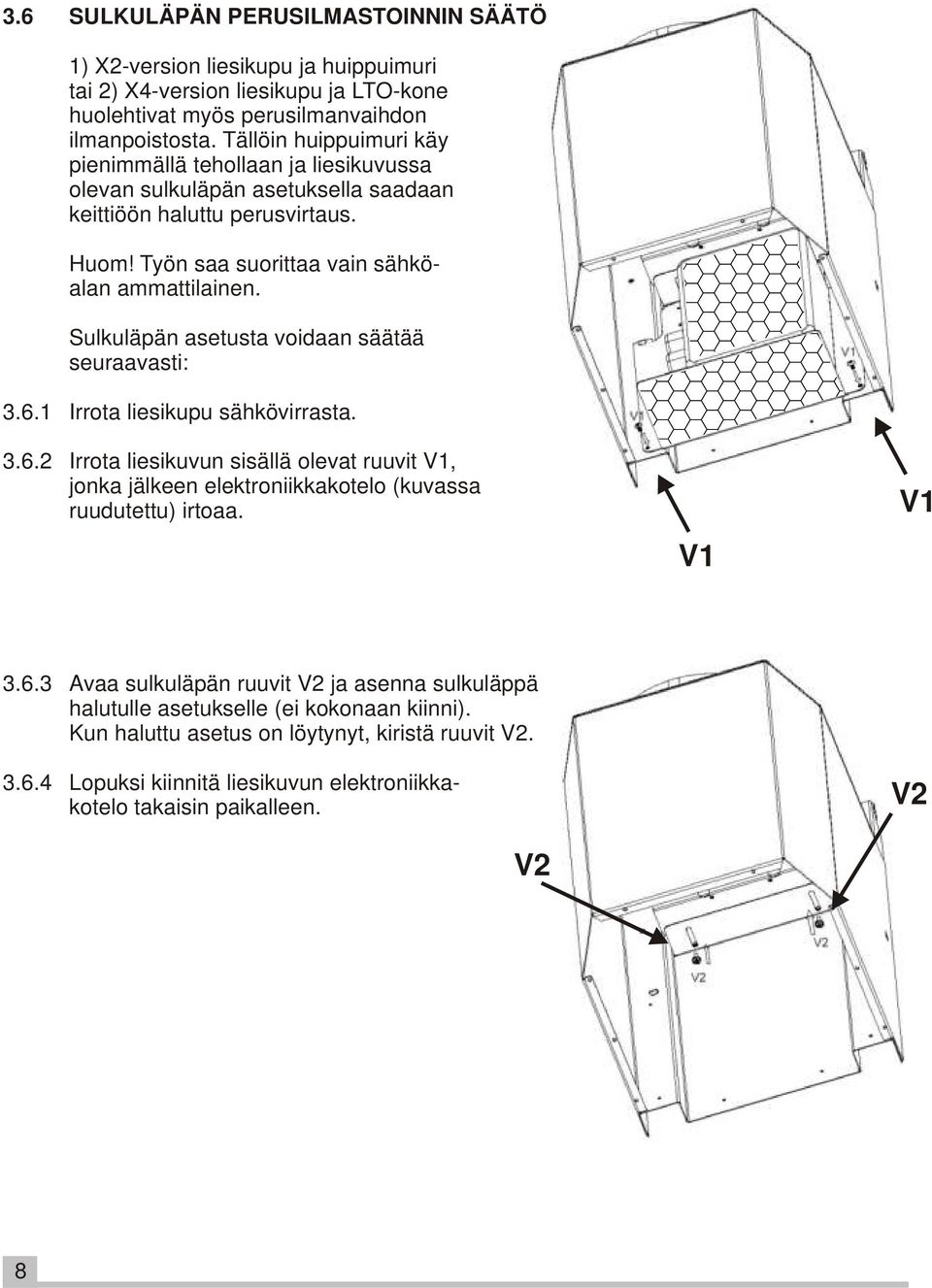

8 3.6 SULKULÄPÄN PERUSILMASTOINNIN SÄÄTÖ 1) X2-version liesikupu ja huippuimuri tai 2) X4-version liesikupu ja LTO-kone huolehtivat myös perusilmanvaihdon ilmanpoistosta. Tällöin huippuimuri käy pienimmällä tehollaan ja liesikuvussa olevan sulkuläpän asetuksella saadaan keittiöön haluttu perusvirtaus. Huom! Työn saa suorittaa vain sähköalan ammattilainen. Sulkuläpän asetusta voidaan säätää seuraavasti: Irrota liesikupu sähkövirrasta Irrota liesikuvun sisällä olevat ruuvit V1, jonka jälkeen elektroniikkakotelo (kuvassa ruudutettu) irtoaa. V1 V Avaa sulkuläpän ruuvit V2 ja asenna sulkuläppä halutulle asetukselle (ei kokonaan kiinni). Kun haluttu asetus on löytynyt, kiristä ruuvit V Lopuksi kiinnitä liesikuvun elektroniikkakotelo takaisin paikalleen. V2 V2 8

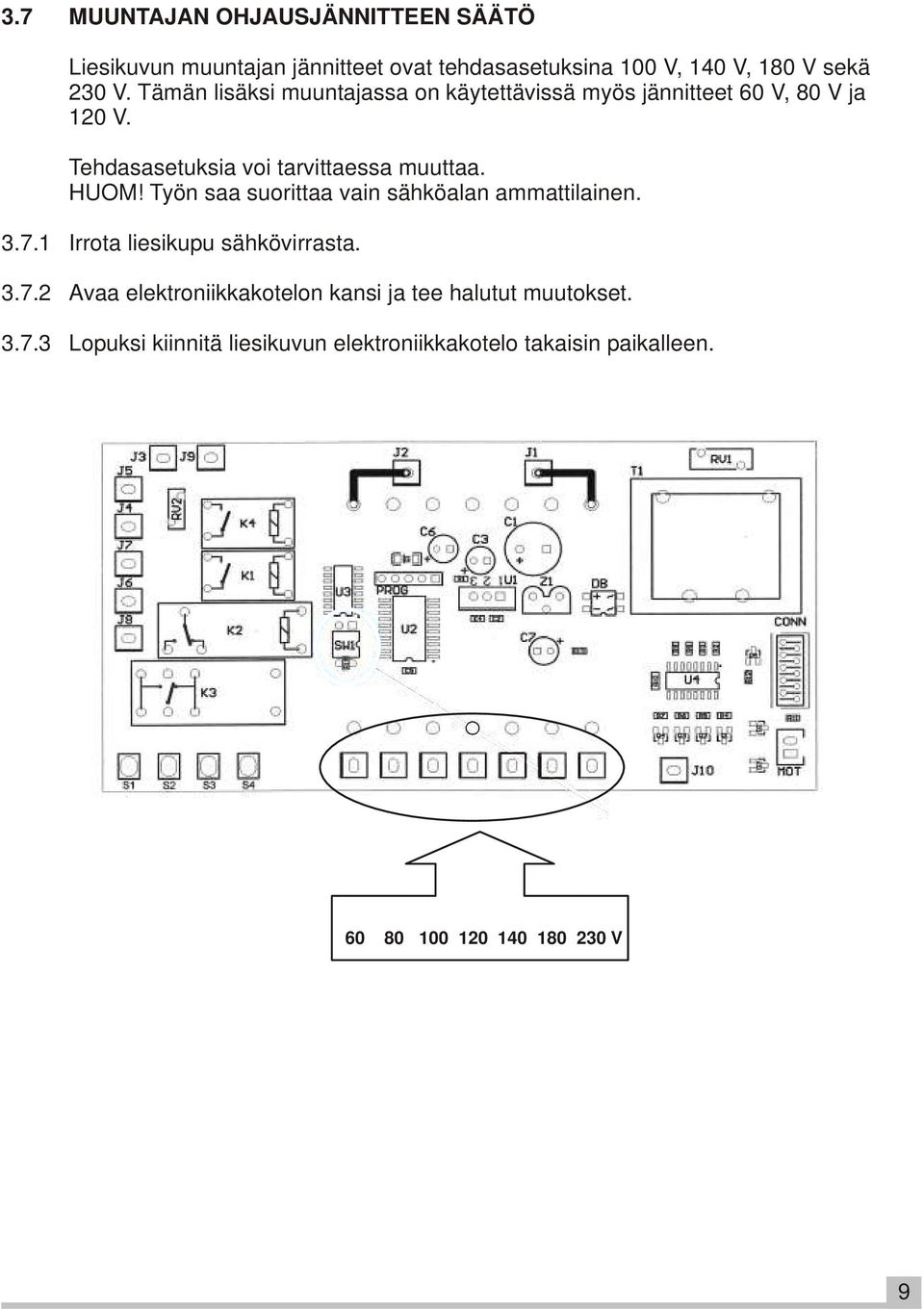

9 3.7 MUUNTAJAN OHJAUSJÄNNITTEEN SÄÄTÖ Liesikuvun muuntajan jännitteet ovat tehdasasetuksina 100 V, 140 V, 180 V sekä 230 V. Tämän lisäksi muuntajassa on käytettävissä myös jännitteet 60 V, 80 V ja 120 V. Tehdasasetuksia voi tarvittaessa muuttaa. HUOM! Työn saa suorittaa vain sähköalan ammattilainen Irrota liesikupu sähkövirrasta Avaa elektroniikkakotelon kansi ja tee halutut muutokset Lopuksi kiinnitä liesikuvun elektroniikkakotelo takaisin paikalleen V 9

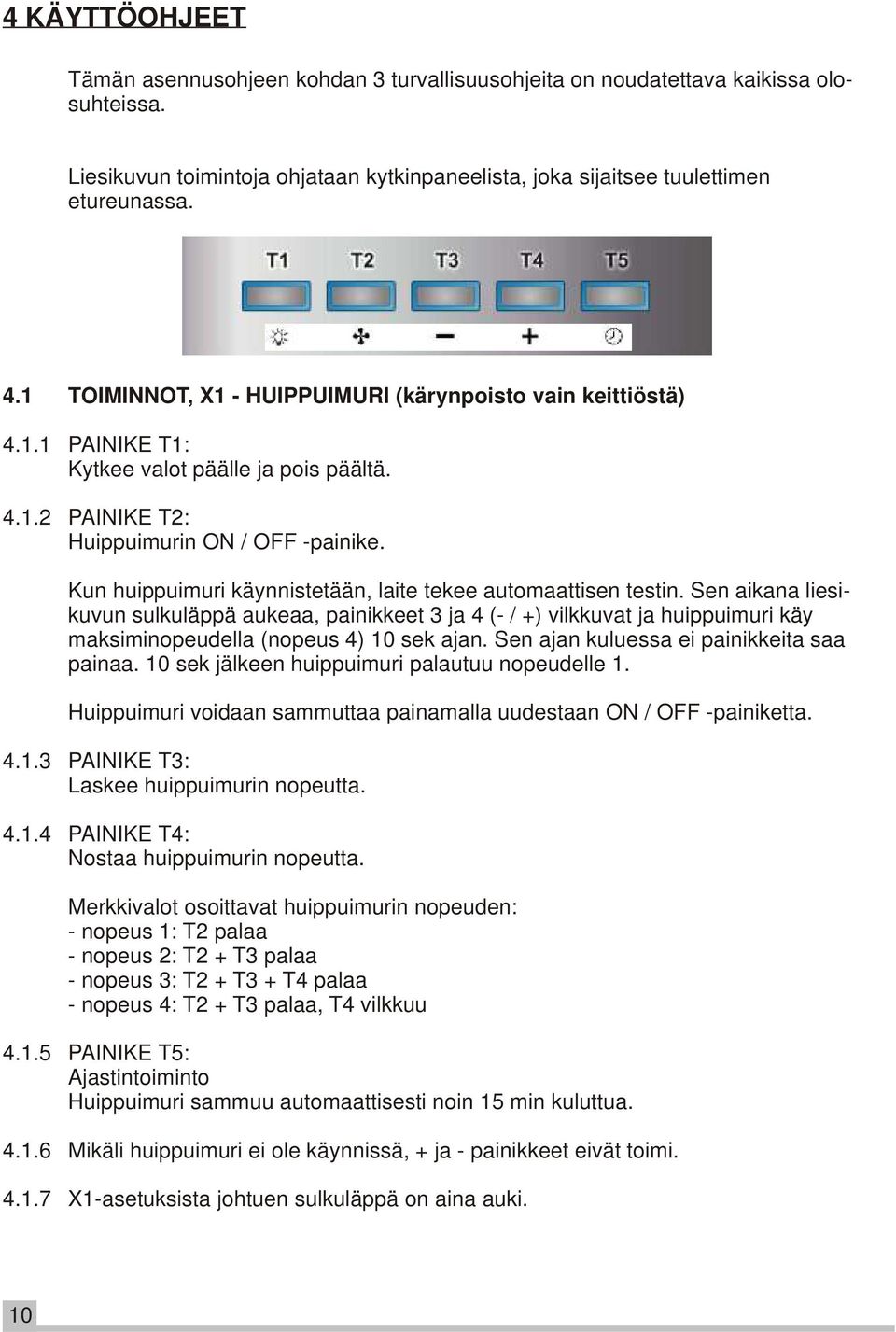

10 4 KÄYTTÖOHJEET Tämän asennusohjeen kohdan 3 turvallisuusohjeita on noudatettava kaikissa olosuhteissa. Liesikuvun toimintoja ohjataan kytkinpaneelista, joka sijaitsee tuulettimen etureunassa. 4.1 TOIMINNOT, X1 - HUIPPUIMURI (kärynpoisto vain keittiöstä) PAINIKE T1: Kytkee valot päälle ja pois päältä PAINIKE T2: Huippuimurin ON / OFF -painike. Kun huippuimuri käynnistetään, laite tekee automaattisen testin. Sen aikana liesikuvun sulkuläppä aukeaa, painikkeet 3 ja 4 (- / +) vilkkuvat ja huippuimuri käy maksiminopeudella (nopeus 4) 10 sek ajan. Sen ajan kuluessa ei painikkeita saa painaa. 10 sek jälkeen huippuimuri palautuu nopeudelle 1. Huippuimuri voidaan sammuttaa painamalla uudestaan ON / OFF -painiketta PAINIKE T3: Laskee huippuimurin nopeutta PAINIKE T4: Nostaa huippuimurin nopeutta. Merkkivalot osoittavat huippuimurin nopeuden: - nopeus 1: T2 palaa - nopeus 2: T2 + T3 palaa - nopeus 3: T2 + T3 + T4 palaa - nopeus 4: T2 + T3 palaa, T4 vilkkuu PAINIKE T5: Ajastintoiminto Huippuimuri sammuu automaattisesti noin 15 min kuluttua Mikäli huippuimuri ei ole käynnissä, + ja - painikkeet eivät toimi X1-asetuksista johtuen sulkuläppä on aina auki. 10

11 4.2 TOIMINNOT, X2 - HUIPPUIMURI (poistoilma keittiöstä ja kosteista tiloista) HUOM. Kun keittiönpoisto tai kosteiden tilojen tehostettu tuuletus ei ole käytössä, tulee perusilmastoinnin olla koko ajan päällä (T5 valo palaa)! Huippuimurin saa sammuttaa (painike T2) vain lyhytaikaisesti esim. huoltotoimenpiteitä tai takan sytyttämistä varten PAINIKE T1: Kytkee valot päälle ja pois päältä PAINIKE T2: Huippuimurin ON / OFF -painike. Kun huippuimuri käynnistetään, laite tekee automaattisen testin. Sen aikana liesikuvun sulkuläppä aukeaa, painikkeet 3 ja 4 (- / +) vilkkuvat ja huippuimuri käy maksiminopeudella (nopeus 4) 10 sek ajan. Sen ajan kuluessa ei painikkeita saa painaa. 10 sek jälkeen huippuimuri palautuu nopeudelle 1. Huippuimuri voidaan sammuttaa painamalla uudestaan ON / OFF -painiketta. Huom! Normaalikäytössä ei ole syytä sammuttaa huippuimuria PAINIKE T3: Laskee huippuimurin nopeutta PAINIKE T4: Nostaa huippuimurin nopeutta. Merkkivalot osoittavat huippuimurin nopeuden: - nopeus 1: T2 palaa - nopeus 2: T2 + T3 palaa - nopeus 3: T2 + T3 + T4 palaa - nopeus 4: T2 + T3 palaa, T4 vilkkuu PAINIKE T5: Tuuletustoiminto 1 painallus: PERUSILMASTOINTI; huippuimuri nopeudella 1, sulkuläppä kiinni, merkkivalo palaa. 2 painallusta: KOSTEIDEN TILOJEN TEHOSTETTU TUULETUS; huippuimuri maksiminopeudella (nopeus 4) 1 tunnin ajan, sulkuläppä kiinni, merkkivalo vilkkuu. 1 tunnin jälkeen huippuimuri palaa perusilmastoinnille (nopeus 1) Mikäli huippuimuri ei ole käynnissä, + ja - painikkeet eivät toimi Sähkön palautuessa mahdollisen sähkökatkon jälkeen, sulkuläppä sulkeutuu automaattisesti. 11

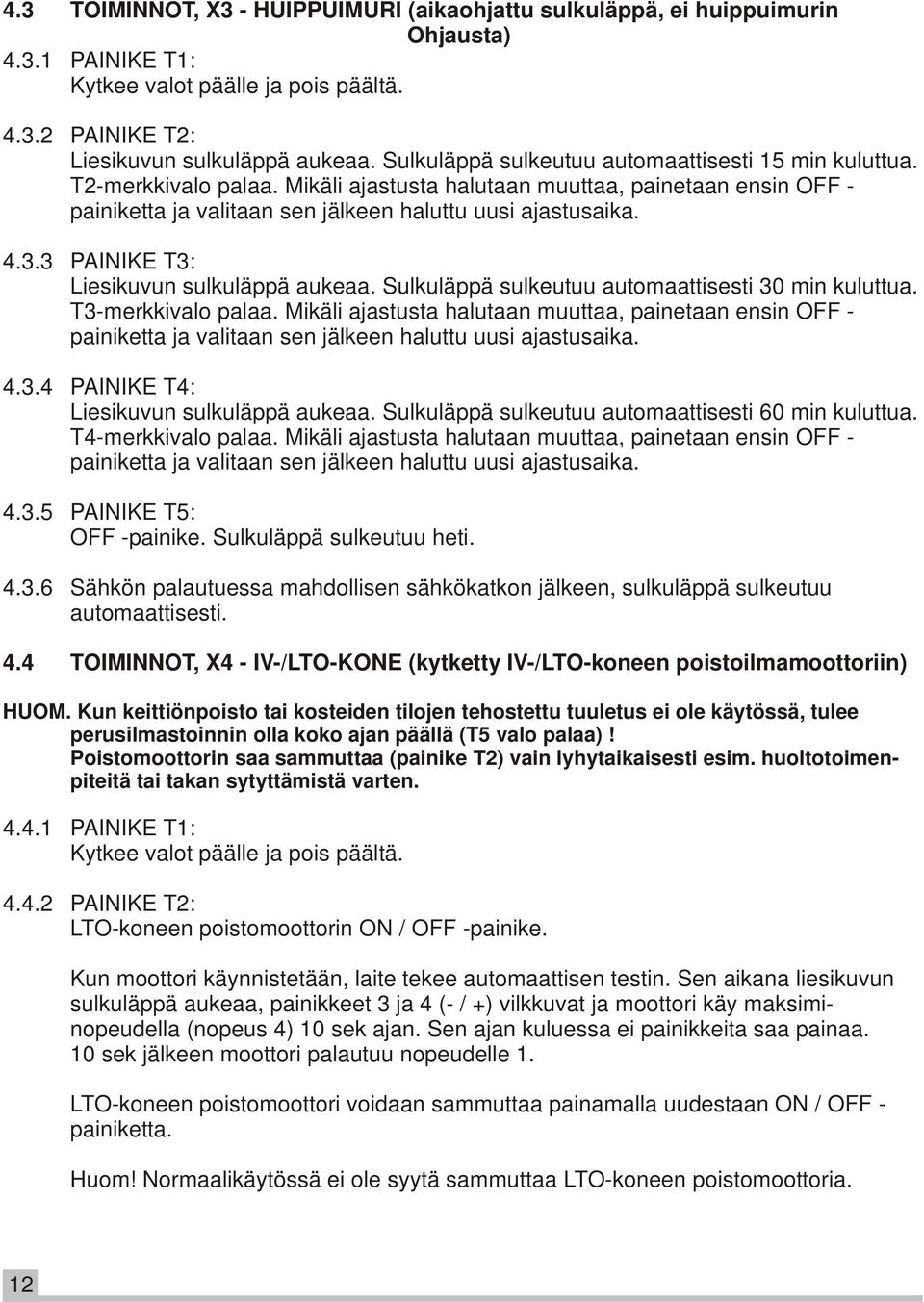

12 4.3 TOIMINNOT, X3 - HUIPPUIMURI (aikaohjattu sulkuläppä, ei huippuimurin Ohjausta) PAINIKE T1: Kytkee valot päälle ja pois päältä PAINIKE T2: Liesikuvun sulkuläppä aukeaa. Sulkuläppä sulkeutuu automaattisesti 15 min kuluttua. T2-merkkivalo palaa. Mikäli ajastusta halutaan muuttaa, painetaan ensin OFF - painiketta ja valitaan sen jälkeen haluttu uusi ajastusaika PAINIKE T3: Liesikuvun sulkuläppä aukeaa. Sulkuläppä sulkeutuu automaattisesti 30 min kuluttua. T3-merkkivalo palaa. Mikäli ajastusta halutaan muuttaa, painetaan ensin OFF - painiketta ja valitaan sen jälkeen haluttu uusi ajastusaika PAINIKE T4: Liesikuvun sulkuläppä aukeaa. Sulkuläppä sulkeutuu automaattisesti 60 min kuluttua. T4-merkkivalo palaa. Mikäli ajastusta halutaan muuttaa, painetaan ensin OFF - painiketta ja valitaan sen jälkeen haluttu uusi ajastusaika PAINIKE T5: OFF -painike. Sulkuläppä sulkeutuu heti Sähkön palautuessa mahdollisen sähkökatkon jälkeen, sulkuläppä sulkeutuu automaattisesti. 4.4 TOIMINNOT, X4 - IV-/LTO-KONE (kytketty IV-/LTO-koneen poistoilmamoottoriin) HUOM. Kun keittiönpoisto tai kosteiden tilojen tehostettu tuuletus ei ole käytössä, tulee perusilmastoinnin olla koko ajan päällä (T5 valo palaa)! Poistomoottorin saa sammuttaa (painike T2) vain lyhytaikaisesti esim. huoltotoimenpiteitä tai takan sytyttämistä varten PAINIKE T1: Kytkee valot päälle ja pois päältä PAINIKE T2: LTO-koneen poistomoottorin ON / OFF -painike. Kun moottori käynnistetään, laite tekee automaattisen testin. Sen aikana liesikuvun sulkuläppä aukeaa, painikkeet 3 ja 4 (- / +) vilkkuvat ja moottori käy maksiminopeudella (nopeus 4) 10 sek ajan. Sen ajan kuluessa ei painikkeita saa painaa. 10 sek jälkeen moottori palautuu nopeudelle 1. LTO-koneen poistomoottori voidaan sammuttaa painamalla uudestaan ON / OFF - painiketta. Huom! Normaalikäytössä ei ole syytä sammuttaa LTO-koneen poistomoottoria. 12

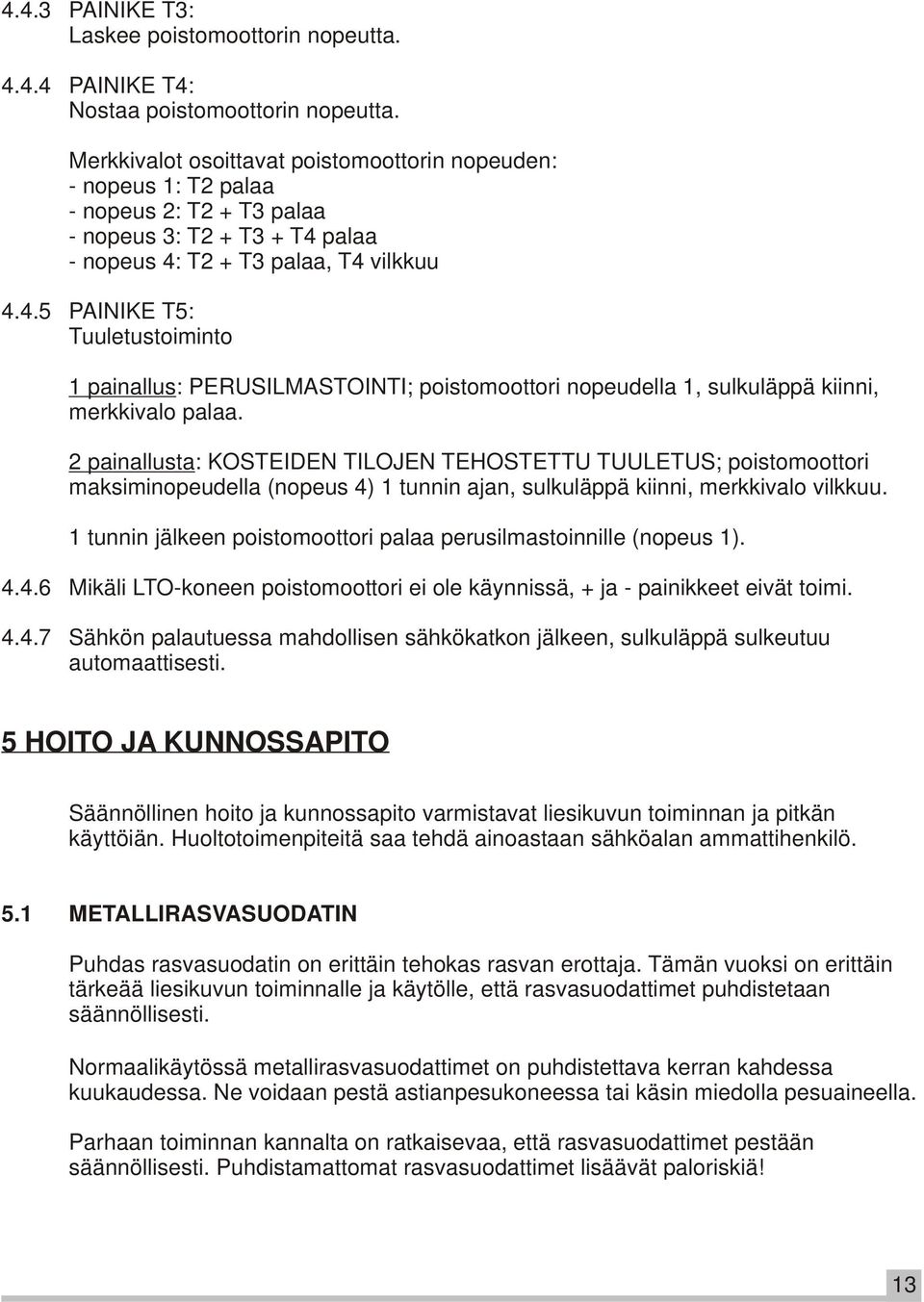

13 4.4.3 PAINIKE T3: Laskee poistomoottorin nopeutta PAINIKE T4: Nostaa poistomoottorin nopeutta. Merkkivalot osoittavat poistomoottorin nopeuden: - nopeus 1: T2 palaa - nopeus 2: T2 + T3 palaa - nopeus 3: T2 + T3 + T4 palaa - nopeus 4: T2 + T3 palaa, T4 vilkkuu PAINIKE T5: Tuuletustoiminto 1 painallus: PERUSILMASTOINTI; poistomoottori nopeudella 1, sulkuläppä kiinni, merkkivalo palaa. 2 painallusta: KOSTEIDEN TILOJEN TEHOSTETTU TUULETUS; poistomoottori maksiminopeudella (nopeus 4) 1 tunnin ajan, sulkuläppä kiinni, merkkivalo vilkkuu. 1 tunnin jälkeen poistomoottori palaa perusilmastoinnille (nopeus 1) Mikäli LTO-koneen poistomoottori ei ole käynnissä, + ja - painikkeet eivät toimi Sähkön palautuessa mahdollisen sähkökatkon jälkeen, sulkuläppä sulkeutuu automaattisesti. 5 HOITO JA KUNNOSSAPITO Säännöllinen hoito ja kunnossapito varmistavat liesikuvun toiminnan ja pitkän käyttöiän. Huoltotoimenpiteitä saa tehdä ainoastaan sähköalan ammattihenkilö. 5.1 METALLIRASVASUODATIN Puhdas rasvasuodatin on erittäin tehokas rasvan erottaja. Tämän vuoksi on erittäin tärkeää liesikuvun toiminnalle ja käytölle, että rasvasuodattimet puhdistetaan säännöllisesti. Normaalikäytössä metallirasvasuodattimet on puhdistettava kerran kahdessa kuukaudessa. Ne voidaan pestä astianpesukoneessa tai käsin miedolla pesuaineella. Parhaan toiminnan kannalta on ratkaisevaa, että rasvasuodattimet pestään säännöllisesti. Puhdistamattomat rasvasuodattimet lisäävät paloriskiä! 13

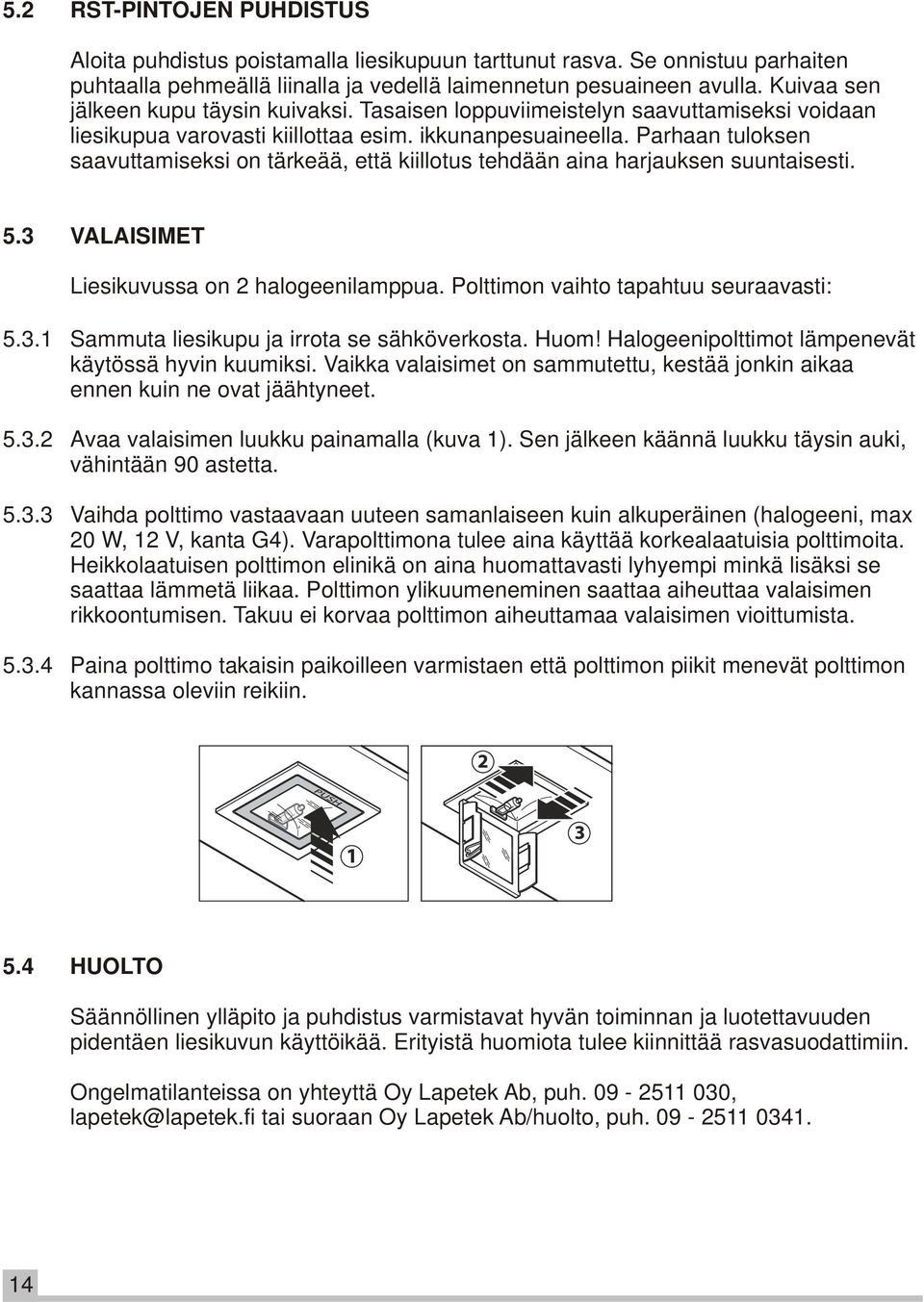

14 5.2 RST-PINTOJEN PUHDISTUS Aloita puhdistus poistamalla liesikupuun tarttunut rasva. Se onnistuu parhaiten puhtaalla pehmeällä liinalla ja vedellä laimennetun pesuaineen avulla. Kuivaa sen jälkeen kupu täysin kuivaksi. Tasaisen loppuviimeistelyn saavuttamiseksi voidaan liesikupua varovasti kiillottaa esim. ikkunanpesuaineella. Parhaan tuloksen saavuttamiseksi on tärkeää, että kiillotus tehdään aina harjauksen suuntaisesti. 5.3 VALAISIMET Liesikuvussa on 2 halogeenilamppua. Polttimon vaihto tapahtuu seuraavasti: Sammuta liesikupu ja irrota se sähköverkosta. Huom! Halogeenipolttimot lämpenevät käytössä hyvin kuumiksi. Vaikka valaisimet on sammutettu, kestää jonkin aikaa ennen kuin ne ovat jäähtyneet Avaa valaisimen luukku painamalla (kuva 1). Sen jälkeen käännä luukku täysin auki, vähintään 90 astetta Vaihda polttimo vastaavaan uuteen samanlaiseen kuin alkuperäinen (halogeeni, max 20 W, 12 V, kanta G4). Varapolttimona tulee aina käyttää korkealaatuisia polttimoita. Heikkolaatuisen polttimon elinikä on aina huomattavasti lyhyempi minkä lisäksi se saattaa lämmetä liikaa. Polttimon ylikuumeneminen saattaa aiheuttaa valaisimen rikkoontumisen. Takuu ei korvaa polttimon aiheuttamaa valaisimen vioittumista Paina polttimo takaisin paikoilleen varmistaen että polttimon piikit menevät polttimon kannassa oleviin reikiin. 5.4 HUOLTO Säännöllinen ylläpito ja puhdistus varmistavat hyvän toiminnan ja luotettavuuden pidentäen liesikuvun käyttöikää. Erityistä huomiota tulee kiinnittää rasvasuodattimiin. Ongelmatilanteissa on yhteyttä Oy Lapetek Ab, puh , lapetek@lapetek.fi tai suoraan Oy Lapetek Ab/huolto, puh

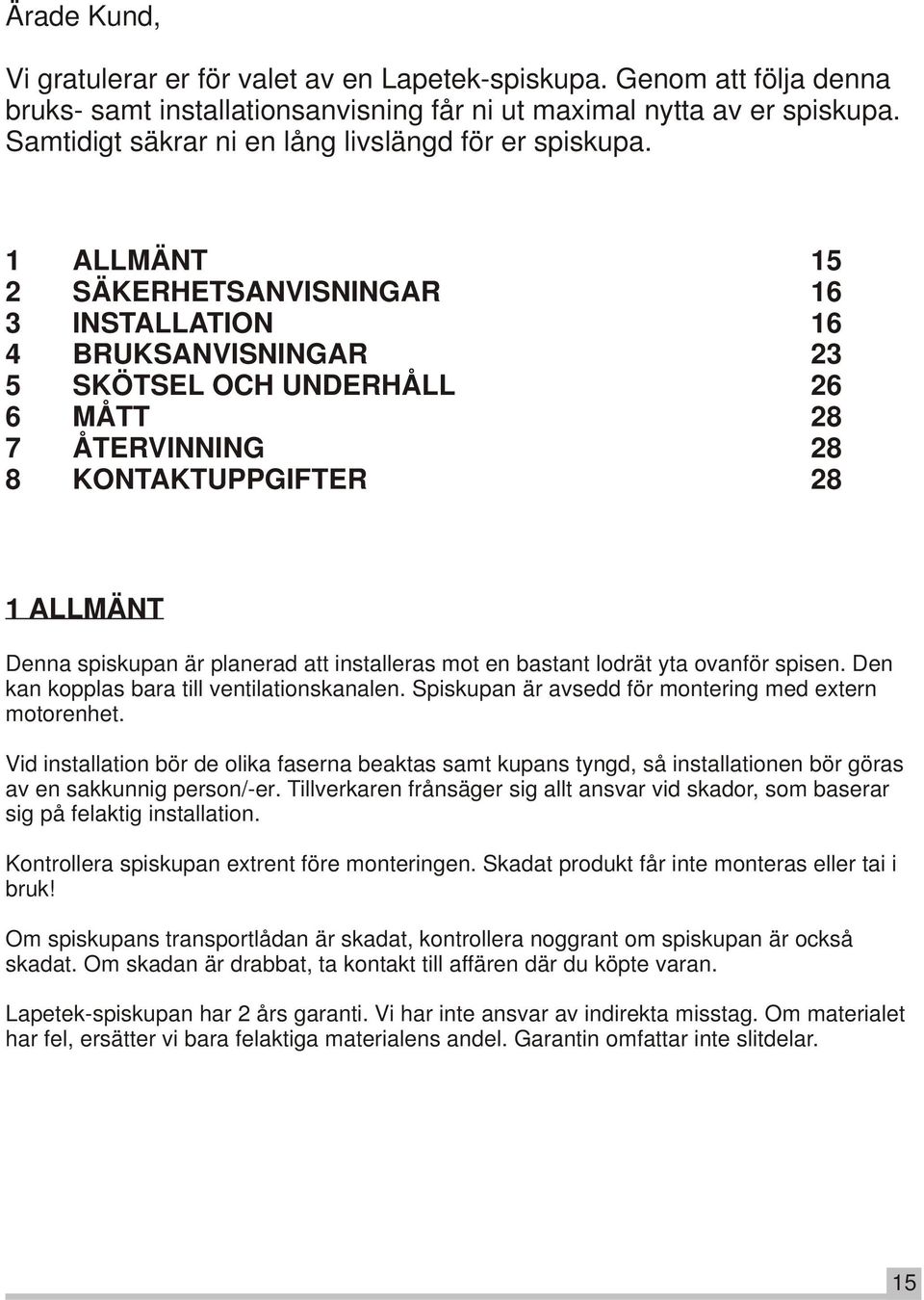

15 Ärade Kund, Vi gratulerar er för valet av en Lapetek-spiskupa. Genom att följa denna bruks- samt installationsanvisning får ni ut maximal nytta av er spiskupa. Samtidigt säkrar ni en lång livslängd för er spiskupa. 1 ALLMÄNT 15 2 SÄKERHETSANVISNINGAR 16 3 INSTALLATION 16 4 BRUKSANVISNINGAR 23 5 SKÖTSEL OCH UNDERHÅLL 26 6 MÅTT 28 7 ÅTERVINNING 28 8 KONTAKTUPPGIFTER 28 1 ALLMÄNT Denna spiskupan är planerad att installeras mot en bastant lodrät yta ovanför spisen. Den kan kopplas bara till ventilationskanalen. Spiskupan är avsedd för montering med extern motorenhet. Vid installation bör de olika faserna beaktas samt kupans tyngd, så installationen bör göras av en sakkunnig person/-er. Tillverkaren frånsäger sig allt ansvar vid skador, som baserar sig på felaktig installation. Kontrollera spiskupan extrent före monteringen. Skadat produkt får inte monteras eller tai i bruk! Om spiskupans transportlådan är skadat, kontrollera noggrant om spiskupan är också skadat. Om skadan är drabbat, ta kontakt till affären där du köpte varan. Lapetek-spiskupan har 2 års garanti. Vi har inte ansvar av indirekta misstag. Om materialet har fel, ersätter vi bara felaktiga materialens andel. Garantin omfattar inte slitdelar. 15

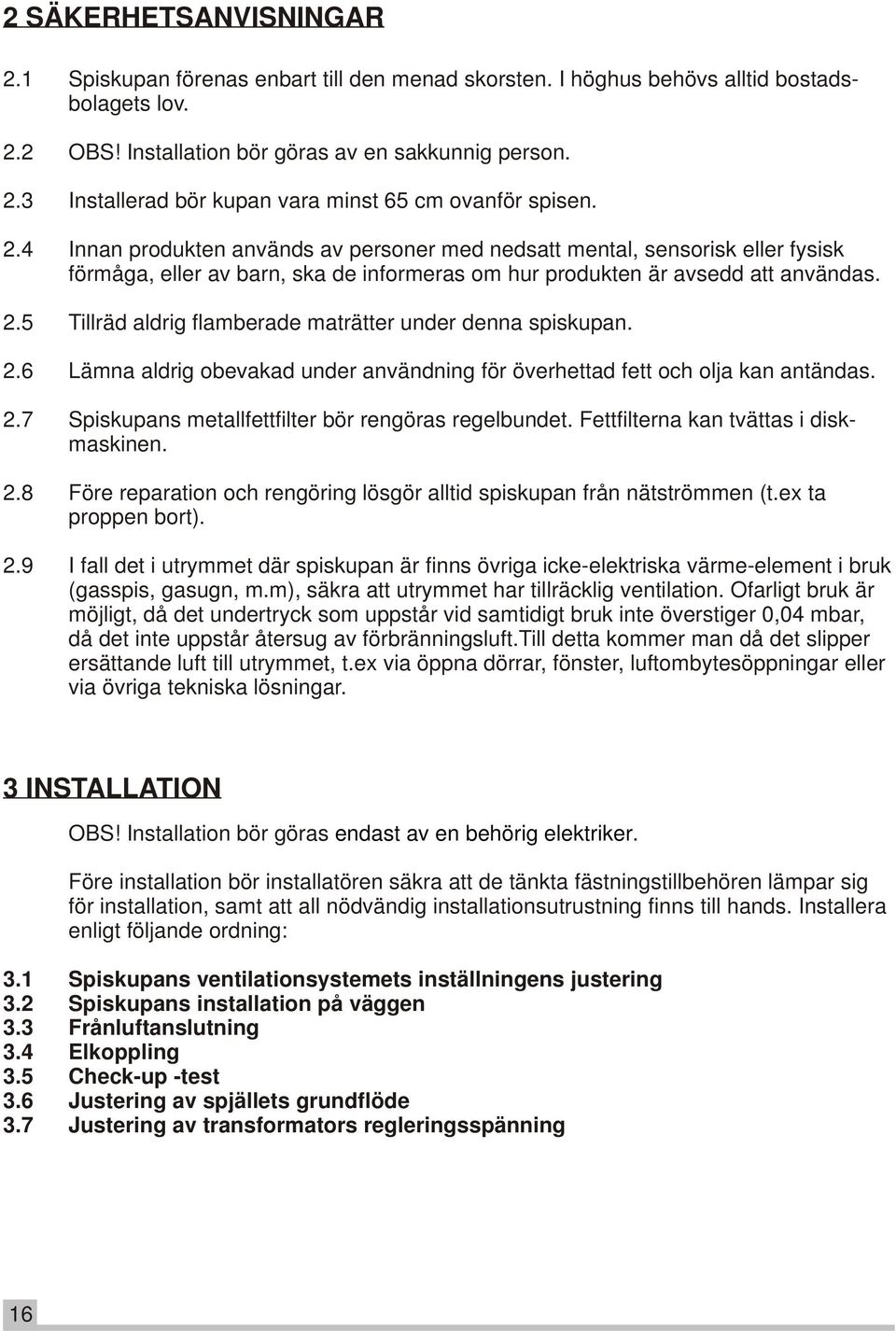

16 2 SÄKERHETSANVISNINGAR 2.1 Spiskupan förenas enbart till den menad skorsten. I höghus behövs alltid bostadsbolagets lov. 2.2 OBS! Installation bör göras av en sakkunnig person. 2.3 Installerad bör kupan vara minst 65 cm ovanför spisen. 2.4 Innan produkten används av personer med nedsatt mental, sensorisk eller fysisk förmåga, eller av barn, ska de informeras om hur produkten är avsedd att användas. 2.5 Tillräd aldrig flamberade maträtter under denna spiskupan. 2.6 Lämna aldrig obevakad under användning för överhettad fett och olja kan antändas. 2.7 Spiskupans metallfettfilter bör rengöras regelbundet. Fettfilterna kan tvättas i diskmaskinen. 2.8 Före reparation och rengöring lösgör alltid spiskupan från nätströmmen (t.ex ta proppen bort). 2.9 I fall det i utrymmet där spiskupan är finns övriga icke-elektriska värme-element i bruk (gasspis, gasugn, m.m), säkra att utrymmet har tillräcklig ventilation. Ofarligt bruk är möjligt, då det undertryck som uppstår vid samtidigt bruk inte överstiger 0,04 mbar, då det inte uppstår återsug av förbränningsluft.till detta kommer man då det slipper ersättande luft till utrymmet, t.ex via öppna dörrar, fönster, luftombytesöppningar eller via övriga tekniska lösningar. 3 INSTALLATION OBS! Installation bör göras endast av en behörig elektriker. Före installation bör installatören säkra att de tänkta fästningstillbehören lämpar sig för installation, samt att all nödvändig installationsutrustning finns till hands. Installera enligt följande ordning: 3.1 Spiskupans ventilationsystemets inställningens justering 3.2 Spiskupans installation på väggen 3.3 Frånluftanslutning 3.4 Elkoppling 3.5 Check-up -test 3.6 Justering av spjällets grundflöde 3.7 Justering av transformators regleringsspänning 16

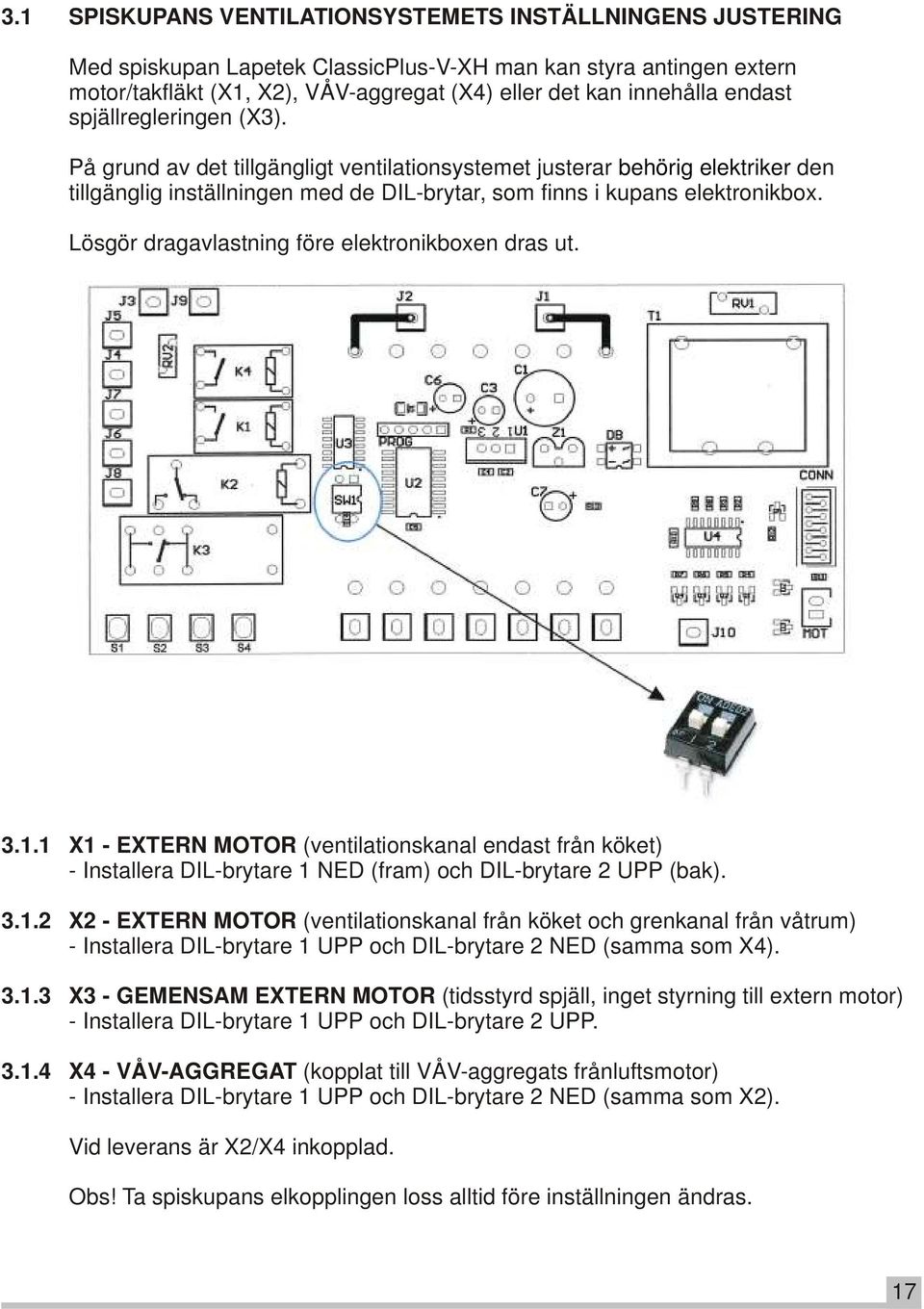

17 3.1 SPISKUPANS VENTILATIONSYSTEMETS INSTÄLLNINGENS JUSTERING Med spiskupan Lapetek ClassicPlus-V-XH man kan styra antingen extern motor/takfläkt (X1, X2), VÅV-aggregat (X4) eller det kan innehålla endast spjällregleringen (X3). På grund av det tillgängligt ventilationsystemet justerar behörig elektriker den tillgänglig inställningen med de DIL-brytar, som finns i kupans elektronikbox. Lösgör dragavlastning före elektronikboxen dras ut X1 - EXTERN MOTOR (ventilationskanal endast från köket) - Installera DIL-brytare 1 NED (fram) och DIL-brytare 2 UPP (bak) X2 - EXTERN MOTOR (ventilationskanal från köket och grenkanal från våtrum) - Installera DIL-brytare 1 UPP och DIL-brytare 2 NED (samma som X4) X3 - GEMENSAM EXTERN MOTOR (tidsstyrd spjäll, inget styrning till extern motor) - Installera DIL-brytare 1 UPP och DIL-brytare 2 UPP X4 - VÅV-AGGREGAT (kopplat till VÅV-aggregats frånluftsmotor) - Installera DIL-brytare 1 UPP och DIL-brytare 2 NED (samma som X2). Vid leverans är X2/X4 inkopplad. Obs! Ta spiskupans elkopplingen loss alltid före inställningen ändras. 17

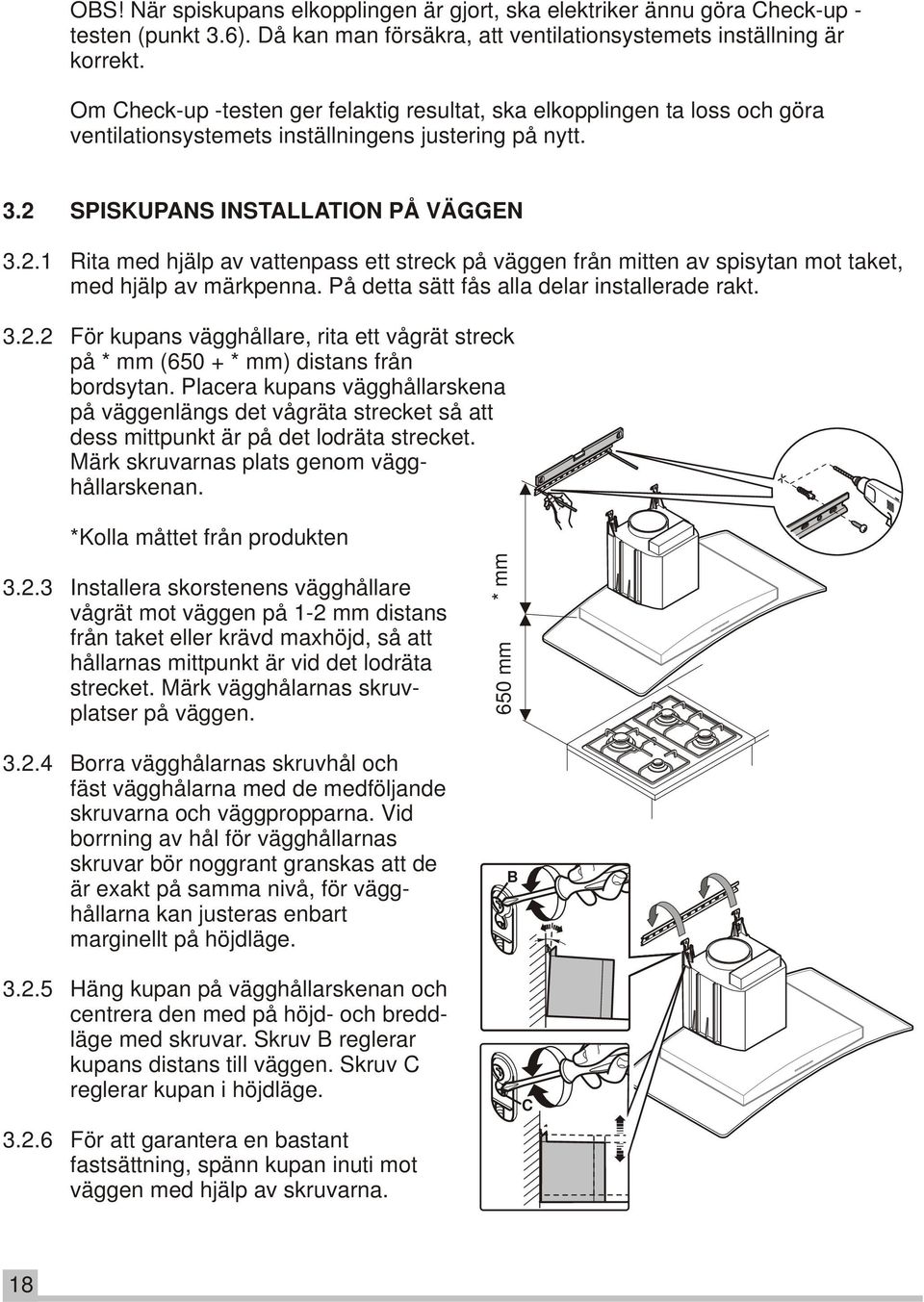

18 OBS! När spiskupans elkopplingen är gjort, ska elektriker ännu göra Check-up - testen (punkt 3.6). Då kan man försäkra, att ventilationsystemets inställning är korrekt. Om Check-up -testen ger felaktig resultat, ska elkopplingen ta loss och göra ventilationsystemets inställningens justering på nytt. 3.2 SPISKUPANS INSTALLATION PÅ VÄGGEN Rita med hjälp av vattenpass ett streck på väggen från mitten av spisytan mot taket, med hjälp av märkpenna. På detta sätt fås alla delar installerade rakt För kupans vägghållare, rita ett vågrät streck på * mm (650 + * mm) distans från bordsytan. Placera kupans vägghållarskena på väggenlängs det vågräta strecket så att dess mittpunkt är på det lodräta strecket. Märk skruvarnas plats genom vägghållarskenan. *Kolla måttet från produkten Installera skorstenens vägghållare vågrät mot väggen på 1-2 mm distans från taket eller krävd maxhöjd, så att hållarnas mittpunkt är vid det lodräta strecket. Märk vägghålarnas skruvplatser på väggen Borra vägghålarnas skruvhål och fäst vägghålarna med de medföljande skruvarna och väggpropparna. Vid borrning av hål för vägghållarnas skruvar bör noggrant granskas att de är exakt på samma nivå, för vägghållarna kan justeras enbart marginellt på höjdläge Häng kupan på vägghållarskenan och centrera den med på höjd- och breddläge med skruvar. Skruv B reglerar kupans distans till väggen. Skruv C reglerar kupan i höjdläge För att garantera en bastant fastsättning, spänn kupan inuti mot väggen med hjälp av skruvarna. 650 mm * mm B C 18

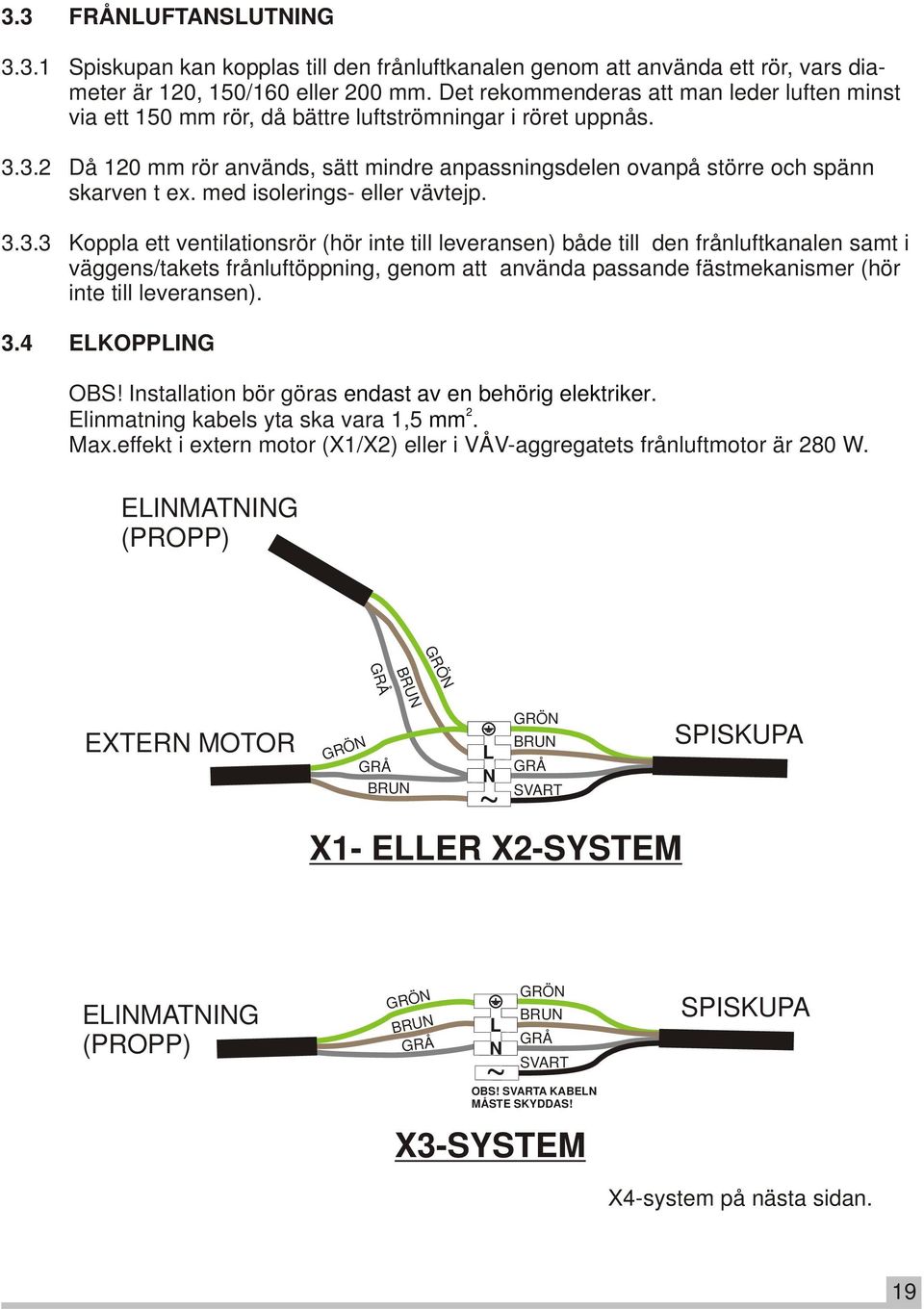

19 3.3 FRÅNLUFTANSLUTNING Spiskupan kan kopplas till den frånluftkanalen genom att använda ett rör, vars diameter är 120, 150/160 eller 200 mm. Det rekommenderas att man leder luften minst via ett 150 mm rör, då bättre luftströmningar i röret uppnås Då 120 mm rör används, sätt mindre anpassningsdelen ovanpå större och spänn skarven t ex. med isolerings- eller vävtejp Koppla ett ventilationsrör (hör inte till leveransen) både till den frånluftkanalen samt i väggens/takets frånluftöppning, genom att använda passande fästmekanismer (hör inte till leveransen). 3.4 ELKOPPLING OBS! Installation bör göras endast av en behörig elektriker. 2 Elinmatning kabels yta ska vara 1,5 mm. Max.effekt i extern motor (X1/X2) eller i VÅV-aggregatets frånluftmotor är 280 W. ELINMATNING (PROPP) GR Ö N GRÅ BRUN EXTERN MOTOR GRÖN GRÅ L N GRÖN BRUN GRÅ BRUN SVART ~ X1- ELLER X2-SYSTEM SPISKUPA ELINMATNING (PROPP) GRÖN BRUN GRÅ L N ~ GRÖN BRUN GRÅ SVART OBS! SVARTA KABELN MÅSTE SKYDDAS! X3-SYSTEM SPISKUPA X4-system på nästa sidan

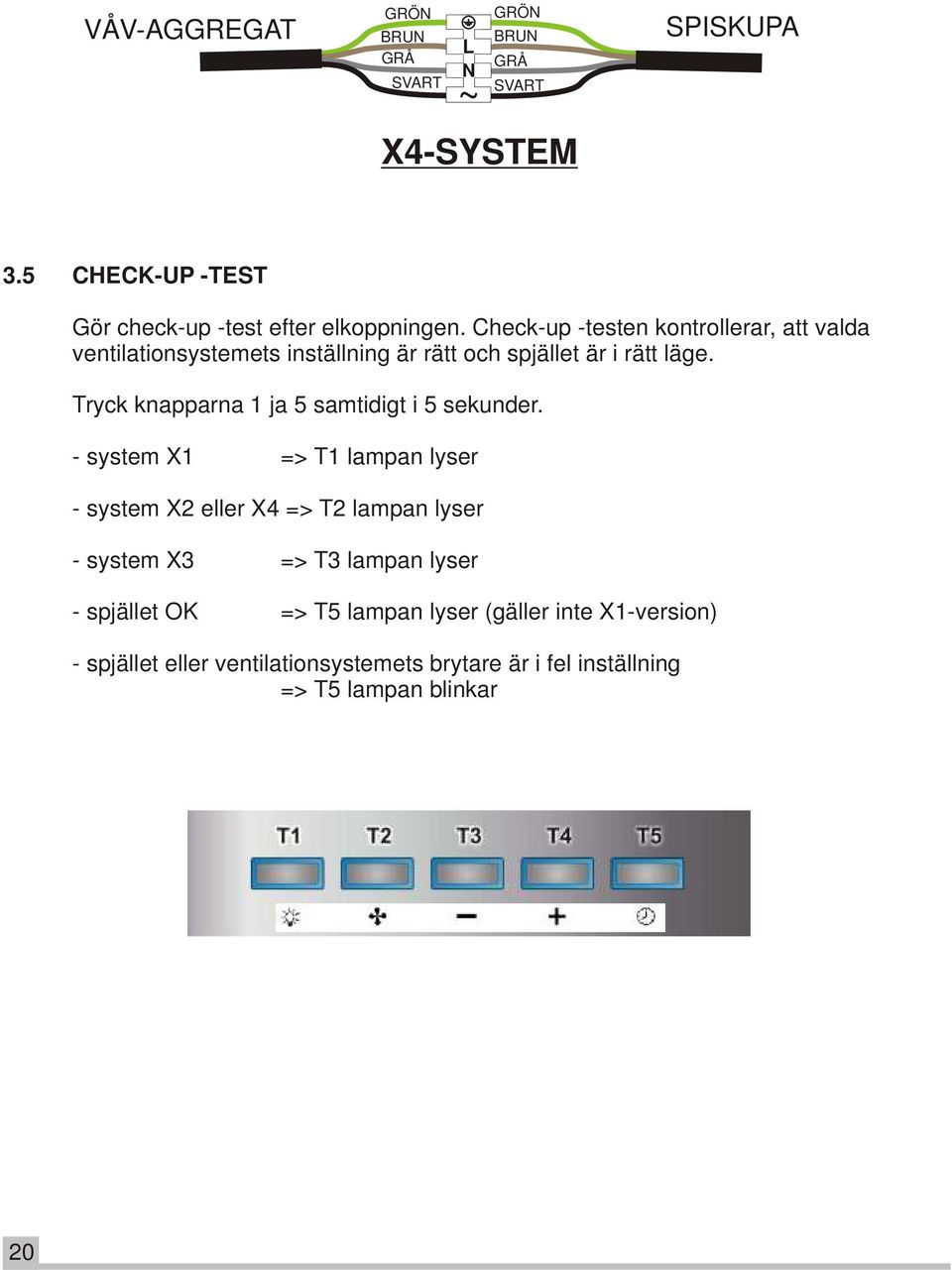

20 VÅV-AGGREGAT GRÖN BRUN GRÅ SVART L N ~ GRÖN BRUN GRÅ SVART X4-SYSTEM SPISKUPA 3.5 CHECK-UP -TEST Gör check-up -test efter elkoppningen. Check-up -testen kontrollerar, att valda ventilationsystemets inställning är rätt och spjället är i rätt läge. Tryck knapparna 1 ja 5 samtidigt i 5 sekunder. - system X1 => T1 lampan lyser - system X2 eller X4 => T2 lampan lyser - system X3 => T3 lampan lyser - spjället OK => T5 lampan lyser (gäller inte X1-version) - spjället eller ventilationsystemets brytare är i fel inställning => T5 lampan blinkar 20

21 3.6 JUSTERING AV SPJÄLLETS GRUNDFLÖDE 1) X2-systemets spiskupa och extern motor eller 2) X4-systemets spiskupa och VÅVaggregat sköter också om grundventilationens frånluft. Då går motorn på minsta effekten och med spjällets läge, som finns i spiskupan, får man önskat grundflöde. Obs! Installation bör göras endast av en behörig elektriker. Spjällets ställning kan ändras på följande sätt: Ta elkopplingen loss Lösgör skruvarna V1 innanför spiskupan och då lossar elektronikboxen (rutad i bilden). V1 V Öppna spjällets skruvarna V2 och sätt spjället på åtråvärd ställning (inte helt fast). När rätta stället har hittats, fästa skruvarna V Till sist fästa elektronikboxen tillbaka till ursprungliga plats. V2 V2 21

22 3.7 JUSTERING AV TRANSFORMATORS REGLERINGSSPÄNNING Spiskupans transformators spänningarna har fabrikinställing 100 V, 140 V, 180 V och 230 V. Dessutom är tillgängliga spänningar i transformator 60 V, 80 V och 120 V. I behov är fabrikinställningar möjligt att ändra. OBS! Installation bör göras endast av en behörig elektriker Ta elkopplingen loss Öppna elektronikboxens lock och gör önskade ändringar Till sist fästa elektronikboxen tillbaka till ursprungliga plats V 22

23 4 BRUKSANVISNINGAR Denna installationsanvisnings del 3 säkerhetsanvisningar bör följas under alla omständigheter. Spiskupans funktioner regleras från kontrolpanelen, som finns på kupans framsidan. 4.1 FUNKTIONERNA, X1 - EXTERN MOTOR (ventilationskanal endast från köket) KNAPP T1: Tänder och stänger belysningen KNAPP T2: Extern motors ON / OFF -knapp. När extern motor startar, går apparaten ett automatiskt test. Under den tiden (10 sekunder) öppnas spiskupans spjället, knapparna 3 och 4 (- / +) blinkar och extern motor går på högsta fart (hastighet 4). Under testtiden får man inte trycka knappar. Efter 10 sekunder återgår extern motor till hastigheten 1. Extern motor stängs med att trycka ON / OFF -knapp KNAPP T3: Sänker extern motors hastighet KNAPP T4: Ökar extern motors hastighet. Lysdioderna visar extern motors hastigheten: - hastighet 1: T2 brinner - hastighet 2: T2 + T3 brinner - hastighet 3: T2 + T3 + T4 brinner - hastighet 4: T2 + T3 brinner, T4 blinkar KNAPP T5: Timer-funktion Extern motor stängs automatiskt efter c. 15 minuter Om centralfläkten är inte i gång, fungerar + / - knapparna inte Beroende på X1-inställningar är spjället alltid öppen. 23

24 4.2 X2 - EXTERN MOTOR (ventilationskanal från köket och grenkanal från våtrum) OBS. När köksforceringen eller våtrums forcerat torkning är inte i bruk, ska grundflödet vara på hela tiden (T5 lampan brinner)! Extern motor får stängas (knapp T2) bara för kort tid t ex. för serviceunderhåll eller när brasan antänds KNAPP T1: Tänder och stänger belysningen KNAPP T2: Extern motors ON / OFF -knapp. När extern motor startar, går apparaten ett automatiskt test. Under den tiden (10 sekunder) öppnas spiskupans spjället, knapparna 3 och 4 (- / +) blinkar och extern motor går på högsta fart (hastighet 4). Under testtiden får man inte trycka knappar. Efter 10 sekunder återgår extern motor till hastigheten 1. Extern motor stängs med att trycka ON / OFF -knapp. Obs! I normal bruk finns inget orsak att stänga extern motor KNAPP T3: Sänker extern motors hastighet KNAPP T4: Ökar extern motors hastighet. Lysdioderna visar extern motors hastigheten: - hastighet 1: T2 brinner - hastighet 2: T2 + T3 brinner - hastighet 3: T2 + T3 + T4 brinner - hastighet 4: T2 + T3 brinner, T4 blinkar KNAPP T5: Ventilationsfunktion 1 tryckning: GRUNDFLÖDE; centralfläkten på hastighet 1, spjället fast, lysdioden brinner. 2 tryckningar: VÅTRUMS FORCERAT TORKNING; extern motor på högsta fart (hastighet 4) på en timme, spjället fast, lysdioden blinkar. Efter 1 timme återgår extern motor på grundflödet (hastighet 1) Om extern motor är inte i gång, fungerar + / - knapparna inte När elektricitet återkommer t ex. efter elstöten, spjället stängs automatiskt. 24

25 4.3 X3 - GEMENSAM EXTERN MOTOR (tidsstyrd spjäll, inget styrning till extern motor) KNAPP T1: Tänder och stänger belysningen KNAPP T2: Spiskupans spjället öppnas. Spjället stängds automatiskt efter 15 min. T2-lysdioden brinner. Om man vill ändra timer-tiden, tryck först OFF-knappen och efter det välj ny önskat timer-tid KNAPP T3: Spiskupans spjället öppnas. Spjället stängds automatiskt efter 30 min. T3-lysdioden brinner. Om man vill ändra timer-tiden, tryck först OFF-knappen och efter det välj ny önskat timer-tid KNAPP T4: Spiskupans spjället öppnas. Spjället stängds automatiskt efter 60 min. T4-lysdioden brinner. Om man vill ändra timer-tiden, tryck först OFF-knappen och efter det välj ny önskat timer-tid KNAPP T5: OFF-knapp. Spjället stängs genast När elektricitet återkommer t ex. efter elstöten, spjället stängs automatiskt. 4.4 X4 - VÅV-AGGREGAT (kopplat till VÅV-aggregats frånluftsmotor) OBS. När köksforceringen eller våtrums forcerat torkning är inte i bruk, ska grundflödet vara på hela tiden (T5 lampan brinner)! Frånluftmotor får stängas (knapp T2) bara för kort tid t ex. för serviceunderhåll eller när brasan antänds KNAPP T1: Tänder och stänger belysningen KNAPP T2: Motors ON / OFF -knapp. När motor startar, går apparaten ett automatiskt test. Under den tiden (10 sekunder) öppnas spiskupans spjället, knapparna 3 och 4 (- / +) blinkar och motor går på högsta fart (hastighet 4). Under testtiden får man inte trycka knappar. Efter 10 sekunder återgår motor till hastigheten 1. Motor stängs med att trycka ON / OFF -knapp. Obs! I normal bruk finns inget orsak att stänga VÅV-aggregatens frånluftmotor. 25

26 4.4.3 KNAPP T3: Sänker motors hastighet KNAPP T4: Ökar motors hastighet. Lysdioderna visar motors hastigheten: - hastighet 1: T2 brinner - hastighet 2: T2 + T3 brinner - hastighet 3: T2 + T3 + T4 brinner - hastighet 4: T2 + T3 brinner, T4 blinkar KNAPP T5: Ventilationsfunktion 1 tryckning: GRUNDFLÖDE; motor på hastighet 1, spjället fast, lysdioden brinner. 2 tryckningar: VÅTRUMS FORCERAT TORKNING; motor på högsta fart (hastighet 4) på en timme, spjället fast, lysdioden blinkar. Efter 1 timme återgår motor på grundflödet (hastighet 1) Om motorn är inte i gång, fungerar + / - knapparna inte När elektricitet återkommer t ex. efter elstöten, spjället stängs automatiskt. 5 SKÖTSEL OCH UNDERHÅLL Kontinuerlig skötsel och underhåll garanterar god drift och lång livslängd. Reparationer bör göras endast av en behörig elektriker. 5.1 METALLFETTFILTER Ett rent fettfilter är en mycket effektiv fettavskiljare. Det är därför mycket viktigt för spiskupans funktion och livslängd att fettfilterna rengöres regelbundet. Vid normalt bruk bör metallfettfiltren rengöras en gång varannan månad. De kan tvättas i diskmaskin eller för hand med milt tvättmedel. För bästa funktion är det avgörande att fettfilterna rengöres kontinuerligt. Dåligt skötta fettfilter kan orsaka vådeld! 26

27 5.2 RENGÖRING AV ROSTFRIA YTOR Starta rengöringen med att lösa fettet som bildats på kupan med hjälp av en ren mjuk trasa och diskmedel löst i vatten. Torka desan kupan helt torr. För att få en jämnare ytfinish kan kupan försiktigt efterpoleras med t.ex fönsterputs. För bästa resultat är det viktigt att alltid polera i borstningens riktning. 5.3 BELYSNING Spiskupan har 2 halogenlampor. Byte av brännare: Stäng spiskupan och ta elkontakten ur väggen. Obs! Halogenbrännaren blir hetta i bruk. Fast belysningen är stängt, tar det litet tid före de är svalna Öppna belysningens lucka med att trycka inåt (bild 1). Öppna sedan luckan helt öppen, minst 90 grader Byt ut brännaren mot en motsvarande ny brännare. Säkra att brännaren på allt sätt motsvarar originalbrännaren (halogen, max 20 W, 12 V, sockel G4). Som reservbrännare bör alltid användas högklassiga brännare. Brännare av låg kvalitet har alltid en betydligt kortare livslängd samt kan överhettas. Brännarens överhettning kan orsaka brännarens bräckage. Garantin täcker ej ifall brännarens överhettning är orsaken till bräckaget Tryck brännaren tillbaka på plats samtidigt som du säkrar att brännarens piggar går i hålen som finns i armaturen. 5.4 SERVICE Regelbunden vård samt rengöring garanterar en god funktion samt pålitlighet och förlänger spiskupans livslängd. Speciell uppmärksamhet bör riktas till fettfiltren samt aktivkolfiltren. Om spiskupan inte fungerar kontakta Oy Lapetek Ab, tel , lapetek@lapetek.fi. 27

28 6 MITAT / MÅTT Max / KIERRÄTYS / ÅTERVINNING KIERRÄTYS Pakkausjätteet on toimitettava lähimmälle kierrätysasemalle jätteenkäsittelyä varten. Laitetta ei saa käsitellä kotitalousjätteenä. Se on toimitettava sähkö- ja elektroniikkaosia käsittelevälle kierrätysasemalle. Varmistamalla tuotteen asianmukaisen käsittelyn autat ehkäisemään negatiivisia ympäristö- ja terveysvaikutuksia, joita saattaa syntyä, mikäli tuote hävitetään normaalin kotitalousjätteen joukossa. Lisätietoja kierrätyksestä saat paikallisilta jätehuollon viranomaisilta tai liikkeestä, josta tuote on ostettu. ÅTERVINNING Emballaget ska lämnas in på närmaste miljöstation för återvinning. Produkten får inte hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan. 8 YHTEYSTIEDOT / KONTAKTUPPGIFTER Oy Lapetek Ab Puh./Tel Kankiraudantie 1 Puh.huolto/Tel. service Helsinki Fax FINLAND lapetek@lapetek.fi 28
