1 2017, Mercury Mrine Käyttö-, huoltoj sennusohje 25/30 TwoStroke 8M fin

2 fin

3 Tervetulo Olet vlinnut yhden mrkkinoiden prhist venemoottoreist. Siihen sisältyy lukuisi ominisuuksi, joill vrmistetn käytön helppous j kestävyys. Hyvän huolen- j kunnosspidon vull voit nutti tämän tuotteen käytöstä mont veneilykutt. Prhn suorituskyvyn j huolettomn käytön vrmistmiseksi pyydämme sinu lukemn tämän oppn läpikotisin. Käyttö- j huolto-ohjekirj sisältää erityisiä tuotteesi käyttöä j huolto koskevi ohjeit. Ehdotmme, että pidät tämän ohjekirjn trpeen vrlt tuotteen mukn, kun olet vesillä. Kiitos, että olet ostnut yhden tuotteistmme. Toivomme vilpittömästi, että veneilysi on miellyttävää! Mercury Mrine, Fond du Lc, Wisconsin, USA Nimi/ sem: John Pfeifer, pääjohtj, Mercury Mrine Lue tämä ops perusteellisesti TÄRKEÄÄ: Jos et ymmärrä jotin tämän käsikirjn os, ot yhteyttä jälleenmyyjään. Jälleenmyyjä voi myös nt käynnistys- j käyttötoimenpiteiden hvintoesityksen. Huomutus Tässä julkisuss sekä moottorisssi käytetään vroituksi, huomutuksi j ilmoituksi yhdessä! knsinvälisen vrsymbolin knss, kiinnitetään sentjn j käyttäjän huomio erityisohjeisiin niistä huolloist ti toimenpiteistä, jotk voivt oll vrllisi, jos ne suoritetn väärin ti huolimttomsti. Noudt niitä huolellisesti. Näiden turvllisuusohjeiden noudttminen ei poist ilmoitetun vrn mhdollisuutt kokonn. Näiden erikoisohjeiden trkk noudttminen j terveen järjen käyttö ovt prhit keinoj onnettomuuksien estämiseksi huolto suoritettess.! VAARA Osoitt vrllisen tilnteen, jok voi joht kuolemn ti vkvn vmmn, jos sitä ei vältetä.! VAROITUS Osoitt vrllisen tilnteen, jok voi joht lievään ti keskiviken vmmn, jos sitä ei vältetä. HUOMAUTUS Osoitt tilnteen, jok voi joht moottorin ti muun tärkeän osn rikkoutumiseen, jos sitä ei vältetä. TÄRKEÄÄ: Merkitsee tieto, jok on tärkeää tehtävän onnistumiselle. HUOMAUTUS: Merkitsee tieto, jok utt ymmärtämään tiettyä vihett ti toiminto. TÄRKEÄÄ: Käyttäjä (kuljettj) on vstuuss oikest j turvllisest veneen käytöstä, veneessä olevst litteistost j kikkien mtkustjien turvllisuudest. Suositmme vkvsti, että käyttäjä lukee tämän käyttöj huolto-ohjekirjn j ymmärtää täysin moottorin j kikkien sen lisälitteiden toimint koskevt ohjeet ennen veneen käyttöä. fin i

4 ! VAARA Tämän tuotteen moottorin pkoksut sisältävät kemiklej, joiden Klifornin osvltioss tiedetään iheuttvn syöpää, syntymävikoj j muit suvunjtkmiseen liittyviä vurioit. Srjnumerot ovt vlmistjn koodej moniin teknisiin yksityiskohtiin, jotk koskevt Mercury Mrine - moottorisi. Kun ott yhteyttä Mercury Mrine -huoltoon, ilmoit in mlli- j srjnumerot. Tähän julkisuun sisältyvät kuvukset j määritykset ovt olleet voimss silloin, kun se on hyväksytty pinettvksi. Mercury Mrine, jonk toimintperitteet perustuvt jtkuvlle tuotekehitykselle, pidättää oikeuden keskeyttää mllien tuotnnon milloin thns sekä muutt määrittelyjä ti ominisuuksi ilmn ennkkovroitust j velvoituksett. Tkuuilmoitus Ostmsi tuote toimitetn Mercury Mrinen myöntämällä rjoitetull tkuull. Tkuuehdot esitetään tämän tuotteen tkuuohjeess. Tkuuohje sisältää kuvuksen siitä, mitä tkuuseen sisältyy, mitä tkuu ei sisällä, kuink kun tkuusuoj kestää, kuink prhiten sd tkuusuoj, tärkeitä vstuuvpusluseit j korvusrjoituksisekä muit sinkuuluvi tietoj. Käy läpi nämä tärkeät tiedot. Mercury Mrinen tuotteet on suunniteltu j vlmistettu noudtten omi korken ldun vtimuksimme, soveltuvi ln normej j määräyksiä sekä tiettyjä päästömääräyksiä. Mercury Mrinell jokinen moottori käynnistetään j testtn ennen sen pkkmist kuljetust vrten tuotteen käyttövlmiuden vrmistmiseksi. Lisäksi tietyt Mercury Mrinen tuotteet testtn säännellyssä j vlvotuss ympäristössä käyttäen moottori jop 10 tunti, jott soveltuvien normien j määräysten noudttminen voidn todent j kirjt. Kikki uuten myydyt Mercury Mrinen tuotteet svt soveltuvn rjoitetun tkuusuojn riippumtt siitä, onko moottori osllistunut johonkin edellä kuviltuun testiohjelmn. Tvrmerkkiä j tekijänoikeutt koskevt tiedot MERCURY MARINE. Kikki oikeudet pidätetään. Ohjekirjn ti sen osn kopiointi ilmn lup on kielletty. Alph, Axius, Brvo One, Brvo Two, Brvo Three, M j llot ympyrässä -logo, K-plnes, Mriner, MerCthode, MerCruiser, Mercury, Mercury j llot -logo, Mercury Mrine, Mercury Precision Prts, Mercury Propellers, Mercury Rcing, MotorGuide, OptiMx, Quicksilver, SeCore, Skyhook, SmrtCrft, Sport-Jet, Verdo, VesselView, Zero Effort, Zeus, #1 On the Wter j We're Driven to Win ovt Brunswick Corportionin rekisteröityjä tvrmerkkejä. Pro XS on Brunswick Corportionin tvrmerkki. Mercury Product Protection on Brunswick Corportionin rekisteröity plvelumerkki. Tunnistetiedot Kirj muistiin seurvt tiedot soveltuvin osin: Moottorin mlli j teho Moottorin srjnumero Välityssuhde Perämoottori Potkurin numero Nousu Läpimitt Rungon tunnistusnumero (HIN) Ostopäivä Veneen vlmistj Venemlli Pituus Pkoksupäästöjen todistusnumero (vin Euroopss) ii fin

5 Yleisiä tietoj Veneilijän velvollisuudet... 1 Ennen perämoottorin käyttöä... 1 Veneen sopiv moottoriteho... 1 Pikveneen j suuritehoisen veneen jo... 2 Kuko ohjuksell vrustetut perämoottorit... 2 Huomutus kuko ohjuksest... 3 Nrullinen hätäktkisin... 3 Vedessä olevien ihmisten suojminen... 5 Mtkustjien turvllisuusviesti ponttoni j knsiveneet... 6 Perältojen j vnvesien yli hyppiminen... 7 Vedenlisiin esteisiin osuminen... 7 Pkoksupäästöt... 9 Perämoottorin vrusteiden vlitseminen Suosituksi turvlliseen veneilyyn Srjnumeron kirjminen Vuosimllin tuotntokoodi /30 Tekniset tiedot Rkenneost Kuljetus Veneen/perämoottorin vetäminen perävunull Moottorin irrottminen Knnettvien polttoinesäiliöiden kuljetus Polttoine j öljy Polttoinevtimukset Öljysuositus Polttoineen j öljyn sekoitus Polttoinesäiliön täyttäminen Ominisuudet j hllintlitteet Kukosäätimen toiminnot Perämoottorin kllistus Mtlss vedessä jo Trimmuksen säätö Ohjuskitkn säätö Säätöevän säädöt fin iii

6 Käyttö Käynnistystä edeltävä trkistuslist Käyttö jäätymislämpötiloiss Käyttö suolisess ti likisess vedessä Käyttö merenpint huomttvsti korkemmill lueill Moottorin totutusjomenettely Moottorin käynnistys Lämmitys Vihteenvihto Moottorin pysäytys Hätäkäynnistys Huolto Puhdistussuositukset Trkstus j huoltoiktulu Jäähdytysjärjestelmän huuhtelu Ylkopn irrotus j sennus Akun trkstus Polttoinejärjestelmä Sulkkeen vihto Sähkökäynnisteiset kukosäätömllit Korroosionsuoj nodi Potkurin vihto Sytytystulppien trkstus j vihto Voitelukohdt Vihteistokotelon voiteluine Veteen uponnut perämoottori Säilytys Säilytyksen vlmistelu Perämoottorin ulko osien suojus Moottorin sisäosien suojelu Vihteistokotelo Perämoottorin sijoitus säilytystä vrten Akun säilytys Vinetsintä Käynnistysmoottori ei pyöritä moottori (sähkökäynnisteiset mllit) Moottori ei käynnisty Moottori käy epätsisesti Suorituskyvyn heikkeneminen Akku ei pysy vrutuneen iv fin

7 Moottorin sennus Mercury Mrinen vlidoimt moottorien kiinnitysost Perämoottorin sennus Kukosäädinlitteen sentminen Ohjuksen yhdystngon kiinnittäminen Akun sennus Potkurin vlint Lisävrusteet Lisävrusteet Vrusteet Vrusteet Johdotuskviot Johdotuskviot Omistjn huoltopu Huoltopu Oppiden tilus Huoltoloki Huoltolokikirj fin v

8 fin vi

9 Veneilijän velvollisuudet Käyttäjä (veneen kuljettj) on vstuuss veneen oikest j turvllisest käytöstä sekä veneessä olijoiden j muiden ihmisten turvllisuudest. Suosittelemme ehdottomsti, että jokinen käyttäjä lukee j ymmärtää tämän käyttöohjekirjn koko sisällön ennen perämoottorin käyttöä. Vrmist, että kuljettjn lisäksi veneessä on inkin yksi henkilö, jok on snut perusopstust perämoottorin käynnistyksessä j käytössä sekä veneen käsittelyssä siltä vrlt, että kuljettj ei pysty käyttämään venettä. Ennen perämoottorin käyttöä Lue tämä ohjekirj huolellisesti. Opettele käyttämään perämoottorisi oikein. Jos sinull on kysyttävää, ot yhteys jälleenmyyjään. Turvllisuus- j käyttöohjeiden noudttminen sekä niiden ohell terveen järjen käyttö voi utt estämään henkilövmmoj j tuotevurioit. Tässä ohjekirjss sekä moottoriss oleviss turvllisuusohjetrroiss käytetään seurvi turvllisuusvroituksi, jott kiinnität huomiot erityisiin turvllisuusohjeisiin, joit on noudtettv.! VAARA Osoitt vrllisen tilnteen, jok joht kuolemn ti vkvn vmmn, jos sitä ei vältetä.! VAARA Osoitt vrllisen tilnteen, jok voi joht kuolemn ti vkvn vmmn, jos sitä ei vältetä.! VAROITUS Osoitt vrllisen tilnteen, jok voi joht lievään ti kohtliseen vmmn, jos sitä ei vältetä. HUOMAUTUS Osoitt tilnteen, jok voi joht moottorin ti muun tärkeän osn rikkoutumiseen, jos sitä ei vältetä. Veneen sopiv moottoriteho YLEISIÄ TIETOJA! VAARA Veneen suurimmn nimellisteholukemn ylittäminen voi iheutt vkvn vmmn ti kuolemn. Veneen ylirsittminen stt vikutt veneen hllint- j kelluntominisuuksiin ti rikko peräpeilin. Älä senn moottori, jok ylittää veneen suurimmn nimellisteholukemn. fin 1

10 Älä käytä liin tehokst moottori ti kuormit venettäsi liik. Useimmiss veneissä on kilpi, jost näkyy suurin hyväksytty teho j kuormitus tiettyihin määräyksiin perustuvn vlmistjn ilmoituksen mukn. Jos jokin on epäselvää, ot yhteyttä jälleenmyyjääsi ti veneen vlmistjn. U.S. COAST GUARD CAP ACITY MAXIMUM HORSEPOWER XXX MAXIMUM PERSON CAPACITY (POUNDS) MAXIMUM WEIGHT CAPACITY YLEISIÄ TIETOJA XXX XXX Pikveneen j suuritehoisen veneen jo Jos perämoottorisi käytetään pikveneessä ti suuritehoisess veneessä, jok ei ole sinulle ennestään tuttu, suosittelemme, ettet j sitä koskn huippunopeudell pyytämättä ensin lustv opstust j tutustumisjo jälleenmyyjältä ti toiselt kuljettjlt, joll on kokemust vene/perämoottoriyhdistelmästä. Lisätietoj on lehtisessä Suuritehoisen veneen jo jonk st jälleenmyyjältä, mhntuojlt ti Mercury Mrinelt. Kuko-ohjuksell vrustetut perämoottorit Perämoottoriin yhdistetyssä kuko-ohjimess on oltv "käynnistyy vin vpll" -suojlite. Tämä estää moottorin käynnistymisen, kun vihde kytketään päälle muust kuin vp-sennost.! VAARA Moottorin käynnistäminen vihteen olless kytkettynä voi iheutt vkvn vmmn ti kuolemn. Älä koskn käytä venettä, joss ei ole vp-sennon suojlitett fin

11 Huomutus kuko-ohjuksest YLEISIÄ TIETOJA! VAARA Väärät kiinnittimet ti väärä sennusmenettely voivt iheutt ohjuksen yhdystngon löystymisen ti irtomisen. Tämä voi iheutt veneen hllinnn äkillisen menettämisen, mistä voi oll seuruksen vkv vmm ti kuolem, kosk se voi heittää veneen mtkustjt istuimiltn ti veneen lidn yli. Käytä in vdittuj osi j noudt ohjeit j kiristysmenettelyjä. Ohjuksen yhdystnko, jok yhdistää ohjuskpelin moottoriin, on kiinnitettävä itselukittuvill muttereill. Näitä itselukkiutuvi muttereit ei s koskn korvt tvllisill muttereill (ei-lukittuvill), kosk ne löystyvät j tärisevät irti vputten yhdystngon. - Itselukkiutuvt mutterit Nrullinen hätäktkisin Hätäktkisimen trkoituksen on smmutt moottori, kun kuljettj siirtyy niin kus kuljettjn piklt (esim. jos hän piskutuu vhingoss pois pikltn), että ktkisin ktivoituu. Ohjuskhvlliset perämoottorit j eräät kukosäädinmllit on vrustettu nrullisell hätäktkisimell. Nrullinen hätäktkisin voidn sent lisävrusteeksi yleensä kojelutn ti kuljettjn pikn viereiseen litn. Nrullisen hätäktkisimen lähellä olev trr muistutt käyttäjää kiinnittämään nrun henkilökohtiseen kellukkeeseen ti rnteeseen. fin 3

12 YLEISIÄ TIETOJA Nrun pituus on yleensä cm (4 5 feet.) kun se vedetään suorksi, j sen toisess päässä on ltt, jok työnnetään ktkisimeen, j toisess päässä on kiinnike, jok kiinnitetään kuljettjn henkilökohtiseen kellukkeeseen ti rnteeseen. Hätäktkisijn nru on kierteinen, jott se on lepotilss niin lyhyt kuin mhdollist eikä sotkeudu lähellä oleviin esineisiin. Se on venyvä, jott minimoidn todennäköisyys sen ktivointiin vhingoss, jos kuljettj siirtyilee trkoituksell kuljettjn normlin pikn lähettyvillä. Jos hlutn lyhyempi hätäktkisinnru, kierrä nru kuljettjn rnteen ti säären ympäri ti tee nruun solmu. ATTACH LANYARD b RUN OFF c b - c - Hätäktkisimen nrun kiinnike Nrun trr Nrullinen hätäktkisin Lue seurvt turvllisuustiedot ennen kuin jtkt. Tärkeitä turvllisuustietoj: Hätäktkisimen trkoituksen on smmutt moottori, kun kuljettj siirtyy niin kus kuljettjn piklt, että ktkisin ktivoituu. Näin tphtuu, jos kuljettj puto vhingoss lidn yli ti liikkuu riittävän kus kuljettjn piklt veneen sisällä. Lidn yli putominen j vhingoss veneestä ulos piskutuminen tphtuu todennäköisemmin mtllitisiss kumiveneissä, klstusveneissä, urheiluveneissä j kevyissä, herkästi ohjutuviss veneissä, joit ohjtn käsikhvll. Lidn yli putominen j vhingoss piskutuminen johtuvt myös todennäköisemmin huonoist käyttötvoist, joihin kuuluvt istuimen selkänojn ti lidn päällä istuminen plnusnopeuksill, seisominen plnusnopeuksill, klstusveneen kohotetuill knsill istuminen, plnusnopeudell jo mtlss ti esteitä sisältävässä vedessä, otteen irrottminen ohjuspyörästä ti -khvst, jok vetää jompnkumpn suuntn, lkoholin ti huumeiden käyttö ti usklis veneen käsittely suurill nopeuksill. Vikk hätäktkisimen ktivointi pysäyttää moottorin välittömästi, veneen eteneminen jtkuu jonkin mtk riippuen nopeudest j mhdollisest kääntökulmst smmutushetkellä. Vene ei kuitenkn tee täyttä ympyräkäännöstä. Vene voi vpn kulkiessn iheutt sen kulkureitillä oleville vmmoj, jotk ovt yhtä vkvi, kuin veneen kulkiess moottorin voimll. Suositmme vkvsti, että muille veneessä oleville opetetn sinmukiset käynnistys- j jomenettelyt siltä vrlt, että he joutuvt käyttämään moottori hätätilnteess (jos kuljettj heittyy vhingoss ulos veneestä).! VAARA Jos kuljettj puto veneestä, moottori on smmutettv välittömästi veneen iskust iheutuvn vkvn vmmn ti kuolemn mhdollisuuden vähentämiseksi. Hätäktkisin on in kiinnitettävä hyvin nrull kuljettjn. 4 fin

13 ! VAARA Vältä hidstusvoimien iheuttm vkv vmm ti kuolem, jok johtuu hätäktkisimen vhingoss ti thttomsti ktivoitumisest. Veneen kuljettj ei s koskn lähteä kuljettjn piklt irrottmtt hätäktkisimen nru itsestään. Ktkisimen ktivoituminen vhingoss ti thttomsti normlin jon ikn on myös mhdollist. Tämä voi iheutt jonkin ti kikki seurvist, mhdollisesti vrllisist tilnteist: Veneessä olevt sttvt sinkoutu eteenpäin eteenpäin-liikkeen odottmttomn menetyksen tki. Tämä koskee erityisesti veneen etuosss olevi mtkustji, jotk sttvt sinkoutu keuln yli j mhdollisesti iskeytyä vihteiston koteloon ti potkuriin. Tehon j ohjuksen hllinnn menetys kovn merenkäynnin, voimkkn virrn ti kovn tuulen vllitess. Hllinnn menetys lituriin jettess. PIDÄ NARULLINEN HÄTÄKATKAISIN JA KATKAISIMEN NARU HYVÄSSÄ TOIMINTAKUNNOSSA Trkist ennen jokist käyttöä, että nrullinen hätäktkisin toimii kunnoll. Käynnistä moottori j smmut se vetämällä hätäktkisimen nrust. Jos moottori ei smmu, vie ktkisin korjttvksi ennen veneen käyttöä. Trkst ennen jokist käyttöä silmämääräisesti, että hätäktkisin on hyvässä toimintkunnoss eikä sen nruss ole repeämiä, viiltoj ti kulumi. Trkst, että nrun päissä olevt kiinnikkeet ovt hyvässä kunnoss. Vihd vurioituneet ti kuluneet hätäktkisimen nrut. Vedessä olevien ihmisten suojminen KUN RISTEILET YLEISIÄ TIETOJA Vedessä seisovn ti kelluvn ihmisen on vike väistää häntä kohti tulev venettä, vikk se liikkuisi hitstikin Hidst vuhti j ole äärimmäisen vrovinen in veneillessäsi vesillä, joill stt oll ihmisiä. Veneen liikkuess (itsestään) perämoottorin vihdevivun olless vpll veden voim riittää pyörittämään potkuri. Tämä potkurin vp pyöriminen voi iheutt vkvn vmmn. VENEEN OLLESSA PAIKALLAAN! VAARA Pyörivä potkuri, liikkuv vene ti mikä thns veneeseen kiinnitetty kov esine stt iheutt vkvn vmmn ti kuolemn uimreille. Pysäytä moottori välittömästi, jos joku on vedessä veneesi läheisyydessä. Vihd perämoottori vplle j smmut se, ennen kuin nnt kenenkään uid ti oleskell vedessä veneesi lähellä. fin 5

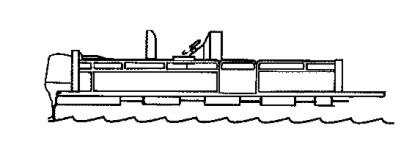

14 Mtkustjien turvllisuusviesti ponttoni- j knsiveneet Pidä veneen liikkuess silmällä kikkien mtkustjien sijinti. Älä nn yhdenkään mtkustjn seistä ti käyttää sellisi istuimi, joit ei ole trkoitettu tyhjäkäyntiä suuremmll nopeudell joon. Veneen nopeuden äkkinäinen hidstuminen, mikä seur esimerkiksi törmäyksestä suureen ltoon ti vnveteen, äkillisestä ksun vähentymisestä ti jyrkästä veneen suunnn muutoksest, voi heittää mtkustjt veneen etuosn yli. Putominen veneen etuosn yli khden ponttonin väliin stt heidät vrn joutu perämoottorin tielle. VENEET, JOISSA ON AVOIN ETUKANSI YLEISIÄ TIETOJA Kukn ei s koskn oleskell knnell keulkiteen edessä veneen liikkuess. Pidä kikki mtkustjt keulkiteen ti -ituksen tkn. Etuknnell oleskelevt henkilöt voivt helposti heittyä lidn yli, ti jos ihmiset riiputtvt jlkojn etureunn yli, llokko voi vetäistä heidät jloist veteen ! VAARA Jos veneessä istutn ti seisotn muill kuin mtkustjille trkoitetuill lueill veneen jess tyhjäkäyntiä nopemmin, seuruksen voi oll vkv vmm ti kuolem. Pysy loitoll knnen etupäästä ti koholl olevist tsoist j istu, kun vene on liikkeessä. VENEET, JOIDEN ETUPÄÄHÄN ON ASENNETTU KORKEAJALUSTAISET KALASTUSTUOLIT Korotettuj klstustuolej ei ole trkoitettu käytettäviksi, kun vene kulkee tyhjäkäyntiä ti uistelu nopemmll vuhdill. Istu inostn istuimill, jotk on trkoitettu suuremmill nopeuksill mtkustmiseen. Odottmton äkillinen veneen nopeuden hidstuminen voi pudott korkemmll istuvn mtkustjn veneen etuosn yli fin

15 YLEISIÄ TIETOJA Perältojen j vnvesien yli hyppiminen Huviveneiden jminen ltojen j vnvesien yli kuuluu veneilyyn. Mikäli tätä tehdään sellisell nopeudell, että veneen runko nousee osittin ti kokonn vedestä, syntyy tiettyjä vroj, etenkin veneen pltess veteen Suurin vr on se, että vene muutt suunt kesken hyppyä. Sellisess tpuksess lskeutuminen voi iheutt veneen rjun suunnnmuutoksen. Tällinen äkkinäinen suunnnvihdos voi heittää mtkustjt istuimiltn ti veneen lidn yli.! VAARA Perältojen ti vnvesien yli hyppiminen voi iheutt vkvn vmmn ti kuolemn, kosk se voi heittää mtkustjt istuimiltn ti veneen lidn yli. Vältä mhdollisuuksien mukn llon ti vnveden iheuttmi hyppyjä. Veneesi päästessä törmäämään ltoon ti vnveteen on olemss toinenkin hrvinisempi vrllinen seurus. Jos veneen ilmss olless keul koukk trpeeksi syvään lspäin, se stt veteen koskettessn tunkeutu vedenpinnn lle j sukelt hetken jksi. Tämä pysäyttää heti veneen lähes täysin j heittää veneessä olijt eteenpäin. Vene voi myös ohjutu jyrkästi sivusuuntn. Vedenlisiin esteisiin osuminen Perämoottoriss voi oll hydrulinen jokulmn säätö j kllistusjärjestelmä, joihin kuuluu myös iskunvimennusominisuus. Tämä ominisuus utt perämoottori kestämään vedenlisiin esineisiin osumisen vurioitumtt lhisill j keskinkertisill nopeuksill. Suuremmill nopeuksill iskun voim voi ylittää järjestelmän iskunvimennuskyvyn j iheutt tuotteen vkvn vurioitumisen. Peruutettess iskusuojus ei toimi. Ole äärimmäisen vrovinen peruutusvihteell jesssi vedenlisten esineiden välttämiseksi. fin 7

16 YLEISIÄ TIETOJA Vähennä nopeutt j etene vrovsti in, kun jt veneellä mtlss vedessä ti lueill, joill epäilet olevn vedenlisi esteitä, joihin perämoottori ti veneen pohj voi osu. Tärkein kelluvien ti vedenlisten esteiden iheuttmien vmmojen ti törmäysvurioiden vähentämiskeino on veneen nopeuden rjoittminen. Tällisiss olosuhteiss vene tulee pitää vähimmäisplnusnopeudell, tvllisesti km/h (15 25 mph) ! VAARA Vältä vkv vmm ti kuolem, jok voi iheutu perämoottorin ti vetolitteen ti niiden osien piskutumisest veneeseen sen iskeydyttyä kelluvn ti vedenliseen esineeseen. Vähennä nopeutt j noudt trkkvisuutt liikkuesssi vesillä, joiss veden pinnll ti heti sen lpuolell stt oll vierit esineitä. Moottorivurioit iheuttvi esineitä voivt oll esim. ruoppusputket, silln knnttimet, siipipdot, puut, knnot j kivet. Kelluvn ti vedenliseen esineeseen osuminen voi joht lukemttomiin eri tilnteisiin. Jotkut näistä tilnteist voivt iheutt seurvi: Os perämoottorist ti koko perämoottori voi murtu irti j lentää veneeseen. Vene voi yhtäkkiä viht suunt. Äkillinen suunnnvihdos voi heittää mtkustjt istuimiltn ti veneen lidn yli. Veneen nopeus voi hidstu äkillisesti. Tämä heittää mtkustjt eteenpäin ti jop veneen lidn yli. Perämoottoriin ti veneeseen voi kohdistu iskuvurio. Vedenliseen esineeseen osumisen jälkeen moottori pitää smmutt mhdollisimmn pin j on trkistettv, ettei osi ole rikkoutunut ti löystynyt. Jos vurioit näkyy ti epäillään, perämoottori pitää viedä vltuutetulle jälleenmyyjälle perusteellist trkstust j trvittvi korjuksi vrten. Pitää myös trkst, ettei veneessä ole runko- ti peräpeilimurtumi ti vuotoj. Jos iskun jälkeen hvitn vesivuotoj, pilssipumppu tulee ktivoid välittömästi. Vurioituneen perämoottorin käyttäminen voi iheutt lisävurioit perämoottorin muille osille ti vikutt veneen hllintn. Jos käyttöä on välttämätöntä jtk, tee niin huomttvsti pienemmillä nopeuksill.! VAARA Jos käytetään venettä ti moottori, joss on törmäyksen iheuttmi vurioit, seuruksen voi oll tuotevurio, vkv vmm ti kuolem. Jos lus joutuu minkäänliseen törmäykseen, pyydä vltuutettu Mercury Mrine -jälleenmyyjää trkstmn j korjmn lus ti moottori. TURVAOHJEET KÄSIKAHVALLA OHJATTAVILLE PERÄMOOTTOREILLE Ihmisiä ti kuorm ei s oll suorn perämoottorin edessä olevll lueell veneen liikkuess. Jos perämoottori osuu vedenliseen esteeseen, se kllistuu ylöspäin j voi iheutt henkilövmmn tällä lueell olevlle henkilölle. 8 fin

17 Puristusruuveill vrustetut mllit: YLEISIÄ TIETOJA Eräiden perämoottorien mukn toimitetn peräpeilikiinnikkeen puristusruuvit. Pelkkien kiinnikkeen puristusruuvien käyttö ei riitä kiinnittämään perämoottori kunnollisesti j turvllisesti peräpeiliin. Perämoottorin oiken sennukseen kuuluu moottorin kiinnittäminen pulteill veneeseen peräpeilin läpi. Ktso trkemmt sennusohjeet kohdst Moottorin sennus - perämoottorin sennus.! VAARA Jos perämoottori ei kiinnitetä kunnoll, se voi irrot veneen peräpeilistä, mistä voi oll seuruksen venevurio, vkv vmm ti kuolem. Perämoottori on sennettv oikein sinmukisill kiinnitysosill ennen käyttöä. Tuote on kiinnitettävä peräpeiliin sinmukisill kiinnitysosill. Jos perämoottori osuu vedenliseen esineeseen, kiinnitysost estävät perämoottori irtomst peräpeilistä. Kääntörungoss olev trr muistutt sentj mhdollisest vrst. WARNING Avoid serious injury or deth. Secure engine to trnsom with bolts Pkoksupäästöt VARO HÄKÄMYRKYTYSTÄ Häkä (CO) on tppv ksu, jot esiintyy kikkien polttomoottoreiden pkoksuiss, mukn lukien moottorit, jotk liikuttvt veneitä, j generttorit, jotk ntvt teho veneiden lisävrusteille. Sellisenn CO on hjuton, väritön j muton ksu, mutt jos voit hist ti mist moottorin pkoksuj, hengität itse siss häkää (CO). Häkämyrkytyksen lkuoireisiin, jotk ovt smnkltisi merisirus- ti humltumisoireiden knss, kuuluvt päänsärky, huimus, uneliisuus j phoinvointi.! VAARA Moottorin pkoksujen hengittäminen voi iheutt häkämyrkytyksen, jost voi oll seuruksen tjuttomuus, ivovurio ti kuolem. Vältä ltistust hä'älle. Pysyttele loitoll pkoksulueist moottorin käydessä. Pidä vene hyvin tuuletettun sekä sen seistessä pikoilln että jon ikn. fin 9

18 YLEISIÄ TIETOJA PYSYTTELE LOITOLLA PAKOKAASUALUEISTA co co co co co co co co co co co co co co co co co co co co Moottorin pkoksut sisältävät hitllist häkää. Vältä lueit, joill on konsentroituj moottorin pkoksuj. Kun moottori käy, pidä uimrit loitoll veneestä, älä istu, mk ti seiso uintilustll ti sisääntulotikkill. Kun olet mtkll, älä nn mtkustjien oll välittömästi veneen tkn (lustlt roikkuminen, linelutilu/ bodysurffus). Sen lisäksi, että tämä vrllinen toimint sett kyseisen henkilön lueelle, joss on erittäin korke moottorin pkoksukonsentrtio, se myös ltist hänet vrlle loukkntu veneen potkurist. HYVÄ TUULETUS Tuulet mtkustjien pikk, v sivuverhot ti etupään luukut ksujen poistmiseksi. Esimerkki hyvästä ilmn virtuksest veneen läpi: HUONO TUULETUS Tietyissä jo- j/ti tuuliolosuhteiss pysyvästi ktetut ti purjeknkll ktetut hytit ti ohjmot, joiss on riittämätön tuuletus, voivt vetää sisään häkää. Asenn veneeseen yksi ti usempi häkäilmisin. Hrvinisiss tpuksiss, erittäin tyynellä säällä, uimrit j mtkustjt, jotk ovt piklln seisovn veneen voimell lueell, joss ti jonk lähellä käy moottori, sttvt ltistu vrlliselle häkätsolle. 1. Esimerkkejä huonost tuuletuksest veneen seistessä piklln: b b - Moottorin käyttö, kun vene on htss lituripikss Kiinnitettynä pikkn, joss on lähellä toinen vene, jonk moottori käy 10 fin

19 YLEISIÄ TIETOJA 2. Esimerkkejä huonost tuuletuksest veneen liikkuess: b b - Veneen jokulm, joss keul on liin korkell Veneen jminen etupään luukkuj vmtt (frmriutoilmiö) Perämoottorin vrusteiden vlitseminen Tätä perämoottori vrten on suunniteltu j testttu idot Mercury Precision- j Quicksilver-vrusteet. Lisävrusteet ovt stviss Mercury Mrine -jälleenmyyjiltä. TÄRKEÄÄ: Trkist si jälleenmyyjältä ennen lisävrusteiden sentmist. Hyväksyttyjen lisävrusteiden väärinkäyttö ti hyväksymättömien lisävrusteiden käyttö voi vurioitt tuotett. Joitkin vrusteit, jotk eivät ole Mercury Mrinen myymiä ti suunnittelemi, ei void turvllisesti käyttää tässä perämoottoriss ti perämoottorin käyttöjärjestelmässä. Hnki j lue kunkin lisävrusteen erilliset sennus-, käyttö- j huolto-oppt. Suosituksi turvlliseen veneilyyn Jott voit turvllisesti nutti vesistöistä, tutustu pikllisiin j muihin hllituksen veneilysäännöksiin j rjoituksiin sekä hrkitse seurvi ehdotuksi. Tunne kikki veneilysäännöt j -lit j tottele niitä vesistöillä. Suosittelemme, että kikki moottoriveneen käyttäjät suorittvt veneturvllisuuskurssin. USA:ss U.S. Cost Gurd Auxiliry, Power Squdron, Puninen Risti j eri osvltioiden veneilyä vlvovt poliisivirnomiset järjestävät kurssej. Lisätietoj USA:ss järjestettävistä kursseist st soittmll Bot U.S. Foundtionin numeroon BOAT (2628). Suorit turvtrkstukset j vdittvt huollot. Noudt säännöllistä iktulu j vrmist, että kikki korjukset tehdään kunnoll. Trkist veneessä olevt turvlitteet. Seurvss on ehdotuksi eri turvvälineistä, joit knntt pitää mukn veneiltäessä: Hyväksytyt plosmmuttimet Merkinntovälineitä: tskulmppu, rkettej ti vlommuksi, lippu j vihellyspilli ti torvi Pikkukorjuksiss trvittvt työklut Ankkuri j ylimääräistä nkkuriköyttä Käsikäyttöinen pilssipumppu j ylimääräisiä tyhjennystulppi Juomvettä Rdio Mel ti iro Vrpotkuri, pinelevyjä j sopiv vin fin 11

20 YLEISIÄ TIETOJA Ensipupkkus j ohjeet Vedenpitävät säilytysstit Ylimääräisiä käyttölitteit, kkuj, lmppuj j sulkkeit Kompssi j lueen krtt ti merikortti Henkilökohtinen kelluke (yksi kutkin veneessä olij vrten) Pidä silmällä merkkejä sään muutoksest j vältä veneilyä huonon sään j kovn merenkäynnin ikn. Kerro jollekulle, mihin olet menoss j milloin iot plt. Mtkustjien nousu veneeseen. Pysäytä moottori in, kun mtkustji tulee veneeseen, stuu pois veneestä ti oleskelee veneen tkosn (perän) lähellä. Vetolitteen vihtminen vplle ei riitä. Käytä henkilökohtisi kellukkeit. Liittovltion lki vtii, että kikill veneessä olijoill on oltv Yhdysvltin rnnikkovrtioston hyväksymä pelstusliivi (henkilökohtinen kelluke), jok on kooltn sopiv j johon pääsee nopesti käsiksi, sekä heitettävä pelstuskelluke ti -rengs. Neuvomme vkvsti, että kikki pitävät pelstusliiviä in veneessä ollessn. Opet veneen käyttöä myös muille. Opet inkin yhdelle veneessä olevlle henkilölle moottorin käynnistyksen j käytön sekä veneenkäsittelyn perusteet siltä vrlt, että kuljettj tulee jokyvyttömäksi ti puto yli lidn. Älä ylikuormit venettä. Useimmille veneille ilmoitetn j vhvistetn todisteell mksimikuorm (pino) kntokyvyn oslt (ktso veneesi kntokykyä osoittv kilpeä). Tunne veneesi käyttöä j kuormust koskevt rjoitukset. Selvitä, kelluuko veneesi, jos se on täynnä vettä. Jos olet epävrm, ot yhteys vltuutettuun Mercury Mrine -myyntiliikkeeseen ti veneen vlmistjn. Vrmist, että jokinen veneessä istuu sinmukisesti. Älä nn kenenkään istu ti oleskell missään veneen osss, jot ei ole trkoitettu tälliseen käyttöön. Tähän kuuluvt istuimien selkänojt, lidt, peräpeili, keul, knnet, kohotetut klstustuolit j kikki kääntyvät klstustuolit. Mtkustjt eivät s istu ti oll missään pikss, jost äkillinen odottmton kiihdytys, äkkipysähdys, veneen hllinnn odottmton menetys ti äkillinen veneen liike voi iheutt henkilön heittymisen yli lidn ti veneen sisälle. Vrmist, että jokisell mtkustjll on sinmukinen istuin j että hän istuu siinä, ennen kuin vene liikkuu. Älä koskn käytä venettä ollesssi lkoholin ti huumeiden vikutuksen lisen. Lki vtii näin. Alkoholin ti huumeiden käyttö voi heikentää hrkintkykyä j hidst huomttvsti regointikykyä. Tunne veneilyvesistö j vältä vrllisi pikkoj. Ole trkkvinen. Veneen kuljettjll on liss määrätty velvollisuus tähystää j kuunnell ympäristöä jtkuvsti. Kuljettjll pitää oll esteetön näkyvyys vrsinkin eteenpäin. Mtkustjt, lsti ti klstustuolit eivät s estää kuljettjn näkyvyyttä, kun venettä jetn tyhjäkäyntiä nopemmin ti plnukseen siirtymisnopeudell. Pidä silmällä muit, vettä j om vnvettäsi. Älä koskn j venettäsi suorn vesihiihtäjän tkn. Jos veneesi nopeus on 40 km/h, svutt 61 m:n päähän eteesi ktuneen hiihtäjän viidessä sekunniss. Vro ktuneit hiihtäjiä. Jos käytät venettä vesihiihtoon ti vstviin hrrstuksiin, pidä ktunut hiihtäjä in veneen kuljettjn puolell, kun plt uttmn hiihtäjää. Kuljettjn pitää in säilyttää näköyhteys ktuneeseen hiihtäjään, eikä hän s peruutt hiihtäjän ti kenenkään muun vedessä olijn luo. Ilmoit onnettomuuksist. 12 fin

21 Veneen kuljettj vditn lin mukn lähettämään veneilyonnettomuusrportti osvltions veneilylin vlvontvirnomisille, kun vene joutuu tietynlisiin onnettomuuksiin. Veneilyonnettomuus on ilmoitettv, jos 1) joku kuolee ti on vrss kuoll, 2) sttunut henkilövhinko vtii ensipu vkvmp lääkintähoito, 3) veneille ti muulle omisuudelle on iheutunut yli 500 dollrin vhinkoj ti 4) vene tuhoutuu täysin. Pyydä lisäpu pikllisilt linvlvontvirnomisilt. Srjnumeron kirjminen On tärkeää kirjoitt srjnumero j muut tärkeät tiedot muistiin vstisen vrlle. Kirjoit moottorin srjnumero (moottorin lknness j sylinterilohkoss) ll olev tiln. Siitä on hyötyä esimerkiksi vrkustpuksess j sen vull voit nopesti tunnist tuotetyypin. Srjnumero: Mllivuosi: Mllitunnus: Vlmistusvuosi: CE-merkki (sikäli kuin soveltuu): Vuosimllin tuotntokoodi YLEISIÄ TIETOJA Srjnumerotrrst näkee vlmistusvuoden kkoskoodin. Tämän koodin voi muunt vstvksi numeroksi seurv tulukko käyttäen. XXXXXXXXX XXXXXXXX XXXX AG Srjnumerotrrn kkoskoodi Vuosimllin vlmistuskoodi Akkostuotntokoodi H B C EM E F G H K X Vstv numero Esimerkkejä: XX = 2000 HK = 2089 AG = 2017 fin 13

22 YLEISIÄ TIETOJA 25/30 Tekniset tiedot Mlli 25M 30M 30EH 30E Kokonispituus 884 mm (34,8 in.) 600 mm (23,6 in.) Kokonisleveys 430 mm (16,9 in.) 355 mm (14 in.) Kokoniskorkeus Peräpeilin korkeus Pino S: 1124 mm (44,3 in.) - L: 1251 mm (49,3 in.) 51 kg (112 lb) S: 435 mm (17,1 in.) 562 mm (22,1 in.) 55 kg (121 lb) Suurin teho hv (kw) 25 (18,4) 30 (22,1) Täysksun kierrosluku Polttoineen kulutus Sylinterien lukumäärä 2 13 l/h Iskutilvuus 430 cm³ (26.2 in 3 ) Sylinterin läpimitt Iskunpituus Pkoksujärjestelmä Jäähdytysjärjestelmä 68 mm (2,68 in.) 59 mm (2,32 in.) Pkoksut potkurin keskiön läpi Vesijäähdytys 54 kg (119 lb) Käynnistysjärjestelmä Mnulinen Sähköinen/mnulinen Akun ohjervo Sytytysjärjestelmä Sytytystulpp Sytytystulpn kärkiväli Lturi Polttoineen sekoitussuhde Polttoinesäiliön tilvuudet Pienin vrkpsiteettirvo 100 minuutti j 350 kylmäkäynnistysmpeeri (CCA) CD-sytytys NGK B7HS-10 ti Chmpion L82C-NGK BPR7HS-10 1,0 mm (0,035 in.) 12 V, 80 W, 6,7 A 50:1 (Quicksilver TC-W2- ti TC-W3-kksithtiöljy) 25 l (6,6 US gllon) Välityssuhde 1.92:1 Vihteistoöljy Vihteistoöljyn tilvuus Quicksilverin Premium Blend -vihteistoöljy 280 ml (9,5 fl oz) 14 fin

23 Huomutuksi: YLEISIÄ TIETOJA fin 15

24 YLEISIÄ TIETOJA Rkenneost fin

25 YLEISIÄ TIETOJA MH-mllit 1 - Kllistuskhv 2 - Yläkopp 3 - Vesipumpun trkistusukko 4 - Vesitulpp 5 - Peruutuksen lukitusvipu 6 - Vetokselin kotelo 7 - Kuplinnnestolevy 8 - Säätöevä 9 - Toissijinen veden sisäänotto 10 - Potkuri 11 - Käynnistysnrun khv 12 - Vihdevipu 13 - Ksukhv 14 - Kiinnitysruuvi 15 - Perälutkiinnike 16 - Trimmussennon tppi 17 - Öljyn ylätulpp 18 - Jäähdytysvedenotto 19 - Öljyn ltulpp 20 - Liitin B 21 - Hätäktkisin 22 - Rikstimen nuppi 23 - Polttoinesäiliö 24 - Rikstusventtiili 25 - Polttoineliitin 26 - Polttoinesäiliön korkki 27 - Ilmusruuvi 28 - Polttoineen ottoputken kulm fin 17

26 YLEISIÄ TIETOJA fin

27 YLEISIÄ TIETOJA EH-mllit 1 - Kllistuskhv 2 - Yläkopp 3 - Vesipumpun trkistusukko 4 - Vesitulpp 5 - Peruutuksen lukitusvipu 6 - Vetokselin kotelo 7 - Kuplinnnestolevy 8 - Säätöevä 9 - Toissijinen veden sisäänotto 10 - Potkuri 11 - Käynnistysnrun khv 12 - Vihdevipu 13 - Ksukhv 14 - Kiinnitysruuvi 15 - Perälutkiinnike 16 - Trimmussennon tppi 17 - Akkukpeli 18 - Öljyn ylätulpp 19 - Jäähdytysvedenotto 20 - Öljyn ltulpp 21 - Liitin B 22 - Pääkytkin 23 - Hätäktkisin 24 - Rikstimen nuppi 25 - Polttoinesäiliö 26 - Rikstusventtiili 27 - Polttoineliitin 28 - Polttoinesäiliön korkki 29 - Ilmusruuvi 30 - Polttoineen ottoputken kulm fin 19

28 YLEISIÄ TIETOJA fin

29 YLEISIÄ TIETOJA E-mllit 1 - Kllistuskhv 2 - Yläkopp 3 - Vesipumpun trkistusukko 4 - Vesitulpp 5 - Peruutuksen lukitusvipu 6 - Vetokselin kotelo 7 - Kuplinnnestolevy 8 - Säätöevä 9 - Toissijinen veden sisäänotto 10 - Potkuri 11 - Käynnistysnrun khv 12 - Vihdevipu 13 - Kiinnitysruuvi 14 - Perälutkiinnike 15 - Trimmussennon tppi 16 - Akkukpeli 17 - Öljyn ylätulpp 18 - Jäähdytysvedenotto 19 - Öljyn ltulpp 20 - Liitin B 21 - Kukosäädinkotelo 22 - Pääkytkin 23 - Hätäktkisin 24 - Nrusennelm 25 - Polttoinesäiliö 26 - Rikstusventtiili 27 - Polttoineliitin 28 - Polttoinesäiliön korkki 29 - Ilmusruuvi 30 - Polttoineen ottoputken kulm fin 21

30 Veneen/perämoottorin vetäminen perävunull Vedä venettä perävunull perämoottorin olless ls kllistettun pystysuorss käyttösennoss. TÄRKEÄÄ: Kippilukko j perämoottorin mtlvesijon toiminto (ohjuskhvll vrustetut mllit) ei ole trkoitettu tukemn perämoottori kllistetuss sennoss trilerill vedettäessä. Jos trvitn lisää mvr, perämoottori tulee kllist lisävrusteen stvll perämoottorin tukilitteell. Kysy suosituksist piklliselt jälleenmyyjältä. Lisämvr stetn trvit tsoristeyksissä, kujill j perävunun poukkoilless. Vihd eteenpäinvihteelle. Tämä estää potkurin vpn pyörimisen. Moottorin irrottminen 1. Pysäytä moottori. 2. Irrot polttoineliitin moottorist. KULJETUS Irrot moottori rungost j vlut vesi täysin ulos perämoottorist. 4. Aset moottori mhn ruuvin khvt ylöspäin fin

31 KULJETUS Knnettvien polttoinesäiliöiden kuljetus! VAARA Vältä bensiiniplost ti -räjähdyksestä iheutuv vkv vmm ti kuolem. Noudt knnettvn polttoinesäiliön mukn toimitettuj kuljetusohjeit. Kuljet polttoinesäiliö hyvin tuuletetuss tilss loitoll voliekeistä j kipinöistä. MANUAALISEN ILMAUSTYYPIN POLTTOAINESÄILIÖ Sulje polttoinesäiliön ilm-ukko säiliön kuljetuksen jksi. Tämä estää polttoinett ti sen höyryjä vputumst säiliöstä AUTOMAATTISEN ILMAUSTYYPIN POLTTOAINESÄILIÖ 1. Irrot erillinen polttoineletku säiliöstä. Tämä sulkee ilm-ukon j estää polttoinett ti sen höyryjä vputumst säiliöstä. 2. Asenn vetokorkki polttoineletkun liitinvrren päälle. Tämä estää liitinvrtt työntymästä vhingoss sisään, mikä vputtisi polttoinett ti sen höyryjä. - b - Liitinvrsi Vetokorkki F b fin 23

32 Polttoinevtimukset TÄRKEÄÄ: Sopimttomn polttoineen käyttö voi vioitt moottori. Sopimttomn polttoineen käytön iheuttm moottorivurio ktsotn moottorin sittomksi käytöksi eikä rjoitettu tkuu kt sitä. POLTTOAINELAADUT Mercury-perämoottorit toimivt tyydyttävästi, kun käytetään tunnetunmerkkistä lyijytöntä bensiiniä, jok täyttää seurvt ohjervot: Yhdysvllt j Knd - pumpuss näkyvä polttoineen oktniluku on vähintään 87 (R+M)/2 useimmille mlleille. Premium-bensiini 91 (R+M)/2 oktni on myös hyväksyttävää useimmille mlleille. Älä käytä lyijyä sisältävää bensiiniä. Yhdysvltojen j Kndn ulkopuolell - pumpuss näkyvä polttoineen oktniluku on vähintään 91 RON useimmille mlleille. Premium-bensiini (95 RON) on myös hyväksyttävää kikille mlleille. Älä käytä lyijyä sisältävää bensiiniä. REFORMULOITUJEN (HAPETETTUJEN) POLTTOAINEIDEN KÄYTTÖ (VAIN YHDYSVALLAT) Reformuloituj polttoineit vditn tietyillä lueill USA:ss, j niitä voidn käyttää Mercury Mrine - moottoriss. Tällä hetkellä ino Yhdysvlloiss käytössä olev hpetin on lkoholi (etnoli, metnoli ti butnoli). ALKOHOLIA SISÄLTÄVÄ POLTTOAINE Bu16-butnolipolttoineseokset Enintään 16,1 % butnoli (Bu16) sisältävät polttoineseokset, jotk täyttävät Mercury Mrinen julkisemt polttoinevtimukset, ovt hyväksyttävä korvike lyijyttömälle bensiinille. Pyydä veneen vlmistjlt täsmälliset suositukset veneesi polttoinejärjestelmän osist (polttoinesäiliöt, -letkut j liittimet). Metnoli- j etnolipolttoineseokset TÄRKEÄÄ: Mercury Mrine -moottorin polttoinejärjestelmän ost kestävät korkeintn 10 % lkoholi (metnoli ti etnoli) sisältävää polttoinett. Veneesi polttoinejärjestelmä ei ehkä kestä yhtä suurt lkoholiprosentti. Pyydä veneen vlmistjlt täsmälliset suositukset veneesi polttoinejärjestelmän osist (polttoinesäiliöt, -letkut j liittimet). Ot huomioon, että metnoli ti etnoli sisältävä polttoine voi lisätä: metlliosien syöpymistä kumi- ti muoviosien rppeutumist polttoineen tunkeutumist kumiletkujen läpi POLTTOAINE JA ÖLJY fsien eromisen todennäköisyyttä (veden j lkoholin eromist bensiinistä polttoinesäiliössä)! VAARA Polttoinevuoto muodost tuliplo- ti räjähdysvrn, jok voi iheutt vkvn tpturmn ti kuolemn. Trkst säännöllisesti, j etenkin vrstoinnin jälkeen, kikki polttoinejärjestelmän ost vuotojen, pehmenemisen, kovettumisen, pisumisen ti korroosion vrlt. Jos vuodon ti hurstumisen merkkejä ilmenee, os on vihdettv ennen kuin moottori käytetään enempää. TÄRKEÄÄ: Jos käytät polttoinett, jok sisältää ti stt sisältää metnoli ti etnoli, vuotoj j epänormlej tphtumi pitää trkkill tvllist usemmin. TÄRKEÄÄ: Kun Mercury Mrine -moottoriss käytetään metnoli ti etnoli sisältävää bensiiniä, älä säilytä sitä polttoinesäiliössä pitkiä ikoj. Näitä sekoituksi sisältävät polttoineet käytetään utoiss yleensä, ennen kuin niihin ehtii imeytyä niin pljon vettä, että syntyy ongelmi. Veneet sen sijn seisovt usein käyttämättöminä niin pitkään, että nesteet ehtivät erottu. Säilytyksen ikn voi tphtu sisäistä syöpymistä, jos lkoholi on liuottnut sisäosien suojvt öljyklvot. 24 fin

33 POLTTOAINE JA ÖLJY Öljysuositus Suositeltv öljy Premium TC-W3 kksithtiperämoottoriöljy TÄRKEÄÄ: Öljyn täytyy oll NMMA:n sertifioim TC-W3 kksithtiöljyä Tälle moottorille suositetn Mercuryn ti Quicksilverin Premium TC-W3 kksithtiöljyä. Suojuksen j voitelun lisäämiseksi suositetn Mercuryn ti Quicksilverin Premium Plus TC-W3 2-thtiöljyä. Mikäli Mercuryn ti Quicksilverin perämoottoriöljyä ei ole stviss, korv se muunmerkkisellä kksithtiperämoottorin öljyllä, joll on NMMA:n vhvistus TC-W3. Vkv moottorivurio voi iheutu lrvoisen öljyn käytöstä. Polttoineen j öljyn sekoitus Käytä säiliön ensimmäiseen polttoinetäyttöön bensiini-öljyseost, jonk seossuhde on 25:1 (4%). Kun totutusjon polttoineseos on käytetty loppuun, käytä bensiini-/öljyseost suhteess 50:1 (2 %). Ktso sekoitussuhteet (seurvst) tulukost. BENSIININ/ÖLJYN SEKOITUSSUHDETAULUKKO Bensiinin/öljyn suhde 25:1 (4 %) BENSIININ/ÖLJYN SEKOITUSSUHDETAULUKKO 3,8 litr (1 gllon) bensiini 148 ml (5 nesteunssi) öljy 11,5 litr (3 gllon) bensiini 473 ml (16 nesteunssi) öljy 50:1 (2 %) 89 ml (3 nesteunssi) öljy 237 ml (8 fl oz) öljyä 23 litr (6 gllon) bensiini 946 ml (32 nesteunssi) öljy 473 ml (16 nesteunssi) öljy SEKOITUSMENETTELY Kd täysi määrä öljyä j vjt neljä litr bensiiniä hyväksyttyyn stin. Rvistele näitä kht inett, kunnes ne ovt sekoittuneet täysin. Lisää loput bensiinistä j rvistele sti sekoittumisen vrmistmiseksi. Polttoinesäiliön täyttäminen! VAARA Vältä bensiiniplost ti -räjähdyksestä iheutuv vkv vmm ti kuolem. Täytä polttoinesäiliöt vrovsti. Pysäytä in moottori äläkä tupkoi ti päästä votult ti kipinöitä lueelle, joss täytät polttoinesäiliöitä. Täytä polttoinesäiliöt ulkotiloiss kukn lämmönlähteistä, kipinöistä j votulest. Smmut moottori in ennen säiliöiden täyttämistä. Älä tnkk polttoinesäiliöitä täyteen. Jätä noin 10 % säiliön tilvuudest tyhjäksi. Polttoine ljenee lämpötiln noustess j voi vuot pineen lisen, jos säiliö on ivn täynnä. PYSYVÄSTI ASENNETTUJEN SÄILIÖIDEN TÄYTTÄMINEN Kd hitsti oike määrä öljyä bensiinin ohell säiliötä täytettäessä. KANNETTAVIEN POLTTOAINESÄILIÖIDEN TÄYTTÄMINEN Poist knnettvt polttoinesäiliöt veneestä, kun hlut täyttää ne. Kd täysi määrä öljyä j vjt neljä litr bensiiniä polttoinesäiliöön. Sekoit kunnoll j kd sitten loppu bensiinimäärä säiliöön. fin 25

34 POLTTOAINE JA ÖLJY KANNETTAVAN POLTTOAINESÄILIÖN ASETTAMINEN VENEESEEN Aset polttoinesäiliö veneeseen niin, että ilmreikä on normleiss veneen käyttöoloiss polttoineen pint korkemmll. 26 fin

35 OMINAISUUDET JA HALLINTALAITTEET Kukosäätimen toiminnot Veneessäsi voi oll vrusteen kuvn mukinen Mercury Precision- ti Quicksilver-kukosäädin. Jollei näin ole, pyydä myyjäliikkeeltä kukosäätimen toimintojen j käytön selostust. b c d b - c - d - Kukosäätimen khv eteenpäin (F), vp (N) j peruutus (R) Pelkän ksun pinike Virtlukko Nrullinen hätäktkisin Perämoottorin kllistus KIPPAUKSEN PERUSKÄYTTÖ Kippuksen vull kuljettj voi kllist perämoottori enemmän mtlss vedessä jo vrten ti kllist perämoottorin ylimpään sentoons. Kun perämoottori käytetään, pidä kippilukko vputussennoss. Tämä sllii perämoottorin plutu josentoon, jos perämoottori sttuisi osumn vedenliseen esteeseen j kohomn. Kippilukon liikuttminen kllistussentoon sllii perämoottorin lukkiutumisen mtlss vedessä jon sentoon ti ylimpään sentoon. fin 27

36 YLÖSKALLISTUS OMINAISUUDET JA HALLINTALAITTEET Käännä peruutuksen lukitusvipu vputuspuolelle j kllist moottori ylös; moottori settuu piklleen utomttisesti. - Peruutuksen lukitusvipu ALASKALLISTUS Käännä peruutuksen lukitusvipu lukituspuolelle, nost moottori hiemn ylöspäin j lske se ls. Peruutuksen lukitus tphtuu utomttisesti. - Peruutuksen lukitusvipu Mtlss vedessä jo Perämoottori on vrustettu mtln veden kllistusominisuudell, jok sllii perämoottorin suuremmn kllistuskulmn estäen pohjkosketuksen. TÄRKEÄÄ: Ennen kuin kllistt perämoottorin mtln veden josentoon, vähennä moottorin nopeus tyhjäkäynnille j vihd vplle. 28 fin

37 OMINAISUUDET JA HALLINTALAITTEET MATALASSA VEDESSÄ AJOASENTO Käännä peruutuksen lukitusvipu vputuspuolelle j kllist moottori ylös, jott se settuu mtlss vedessä josentoon. - Peruutuksen lukitusvipu KALLISTUS ALAS MATALASSA VEDESSÄ AJOASENNOSTA Käännä peruutuksen lukitusvipu lukituspuolelle, nost moottori hiemn ylöspäin j lske se ls. Peruutuksen lukitus tphtuu utomttisesti. - Peruutuksen lukitusvipu TÄRKEÄÄ: Mtlss vedessä josennoss oltess perämoottori ei s peruutt. Käytä perämoottori hitll nopeudell j pidä jäähdytysveden sisäänotto veden ll. Trimmuksen säätö Moottorin trimmust voidn säätää veneen peräpeilikulmlle j kuormitusolosuhteille sopivksi. Muist pitää kuplinnnestolevy vedenpinnn suuntisen risteilyn ikn. Oike trimmus: pidä trimmussennon tppi kohtisuorss vedenpintn, jott vene pysyy oikell tsoll risteilyn ikn. Alstrimmus: jos keul nousee liin korkelle j iheutt epävkn risteilyn, trimm trimmussennon tppi ls. fin 29

38 OMINAISUUDET JA HALLINTALAITTEET Ylöstrimmus: jos keul lskee vedenpinnn tslle risteilyn ikn, trimm trimmussennon tppi ylös. b d c e f b - c - d - e - f - Oike trimmus Alstrimmus Ylöstrimmus Trimmussennon tppi Siirrä tppi keuln nostmiseksi ylös Siirrä tppi keuln lskemiseksi ls Ohjuskitkn säätö Ohjuskitk voidn säätää hlutuksi puohjimell.! VAARA Riittämätön kitkn säätö voi iheutt vkvn vmmn ti kuolemn veneen hllinnn menetyksen seuruksen. Ylläpidä kitksäätöä setettess riittävää ohjuskitk estääksesi perämoottori ohjutumst täyskäännökseen, jos ohjuskhv ti -pyörä päästetään vpksi. Säädä puohjint hlutun kitkn smiseksi. Myötäpäivään kääntäminen lisää kitk. 30 fin

39 OMINAISUUDET JA HALLINTALAITTEET Vstpäivään kääntäminen vähentää kitk. - Apuohjin Säätöevän säädöt Potkurin ohjusvääntö vetää venettä jompnkumpn suuntn. Ohjusvääntö johtuu siitä, ettei perämoottori ole kllistettu, joten potkurikseli on veden pinnn suuntinen. Säätöevä voi utt moniss tpuksiss kumomn tätä ohjusvääntöä, j sitä voi säätää tietyissä rjoiss epäyhtäläisen ohjusvoimn vähentämiseksi. Aj venettä normlill risteilynopeudell perämoottorin olless hlutuss käyttökulmss. Käännä venettä vsemmlle j oikelle j pne merkille, kumpn suuntn se kääntyy helpommin. Jos säätö on trpeen, löysää säätöevän pultti j säädä sitä vähän kerrlln. Kiristä säädön jälkeen säätöevän pultti tiuksti. HUOMAUTUS: Trkist säännöllisin välijoin, etteivät pultti j säätöevä ole löysällä. Korroosion tähden säätöevä kuluu ik myöten. TÄRKEÄÄ: Säätöevä toimii myös nodin glvnisen korroosion estämiseksi. Älä levitä mli, rsv ti muit ineit säätöevän pinnlle. HUOMAUTUS: Säätöevän säätäminen ei vähennä ohjusvääntöä pljon, jos perämoottori sennetn niin, että kuplinnnestolevy on noin 50 mm (2 in.) ti enemmän veneen pohj korkemmll. Säätöevä sijitsee kuplinnnestolevyn lpuolell Jos vene ohj vsemmlle, säädä säätöevää B:n suuntn. fin 31

40 OMINAISUUDET JA HALLINTALAITTEET Jos vene ohj oikelle, säädä säätöevää C:n suuntn. d e b c b - c - d - e - Säätöevä Ohj vsemmlle, säädä säätöevää B:n suuntn. Ohj oikelle, säädä säätöevää C:n suuntn. Kääntö vsemmlle Kääntö oikelle 32 fin

41 Käynnistystä edeltävä trkistuslist Ohjj tuntee turvllisen nvigoinnin, veneilyn j käytön toimenpiteet. Jokiselle veneessä olijlle on hyväksytyn mllinen, sopiv koko olev kelluntvrustus, jok on myös helposti stvill (lin mukisesti). Pelstusrengs ti kellunttyyny, jok on suunniteltu heitettäväksi veden vrn joutuneelle. Tunne veneesi enimmäiskntokyky. Ktso veneen kntokyky tyyppikilvestä. Polttoineensyöttö toimii. Järjestä mtkustjt j kuorm siten, että pino jkutuu veneessä tsisesti j jokisell on kunnollinen istumpikk. Kerro jollekulle, mihin olet menoss j milloin iot plt. Veneen käyttö päihtyneenä ti huumeiden vikutuksen lisen on linvstist. Tunne vesistö j ympäristö, joss veneilet. Huomioi vuorovesi, virtukset, hiekksärkät, krit j muut vrtekijät. Tee trkstukset, jotk on lueteltu kohdss Huolto trkstus- j huoltoiktulu. Käyttö jäätymislämpötiloiss Kun käytät ti kiinnität perämoottorisi lämpötiln olless nolln tuntumss ti sen lpuolell, pidä moottori koko jn kllistettun ls, jott vihteistokotelo pysyy veden ll. Tämä estää vihteistokoteloon jäänyttä vettä jäätymästä j iheuttmst mhdollisi vurioit vesipumpulle j muille komponenteille. Mikäli on mhdollist, että veden pinnlle voi muodostu jäätä, perämoottori on irrotettv j siihen jäänyt vesi vlutettv pois. Jos jäätä muodostuu vesitsoon perämoottorin vetokselin kotelon sisälle, se estää veden virtuksen moottoriin iheutten mhdollisen vurion. Käyttö suolisess ti likisess vedessä Suosittelemme perämoottorin sisäisten vesiknvien huuhtomist mkell vedellä jok kerrn, kun olet jnut suolisess ti sstuneess vedessä. Tämä estää jätteiden kertymisen j vesiknvien tukkeumt. Lisätietoj on kohdss Huolto jäähdytysjärjestelmän huuhtelu. Jos pidät veneesi vedessä nkkuroitun lituriin, kllist in perämoottori siten, että vihteistokotelo on täysin poiss vedestä (pitsi jäätymislämpötiloiss), kun se ei ole käytössä. Pese perämoottorin ulkopuoli j huuhdo potkurin j vihteistokotelon pkoukko puhtll mkell vedellä in käytön jälkeen. Sumut metlliset ulkopinnt kerrn kuukudess Mercury Precision- ti Quicksilverkorroosionsuoj-ineell. Älä ruiskut inett korroosionsuoj-nodeille, kosk se huonontisi nodien teho. Käyttö merenpint huomttvsti korkemmill lueill TÄRKEÄÄ: Estääksesi lihn polttoineseoksen iheuttmn vkvn moottorivurion älä käytä perämoottori (jos suuttimet on vihdettu suuri korkeuksi vrten) lemmill korkeuksill, jollei suuttimi ole vihdettu uudestn vstmn uutt korkeutt. Perämoottorin käyttö korkeudess, jok on yli 750 m (2500 ft) merenpinnn yläpuolell, voi vti ksuttimen suuttimen vihto j/ti nousultn erilist potkuri. Kysy neuvo myyntiliikkeestä. Tämä vähentää normli suorituskyvyn heikentymistä liin rikkn polttoineseoksen iheuttmn vähähppisen ilmn seuruksen. Moottorin totutusjomenettely TÄRKEÄÄ: Jos moottorin totutusjomenettelyä ei noudtet, seuruksen stt oll huono suorituskyky koko moottorin elinkren jn sekä moottorivurio. Noudt in totutusjomenettelyä. Totutusjojkso: 10 tunti KÄYTTÖ fin 33

42 KÄYTTÖ Aik 0 min~ 10 min~ 1 h~ 2 h~ 10 h~ Totutusjomenetelmä Normlijo Ajo-olosuhteet Risteily mksiminopeudell Uistelu ti tyhjäkäynti Ksusento <1/2 noin /min Ksusento <3/4 noin /min Täysksull jo on sllittu 1 minuutin jokisen 10 minuutin ikn. MOOTTORIN TOTUTUSAJON POLTTOAINESEOS Ksusento 3/4 noin /min Täysksull jo on sllittu lyhyen ik. Käytä säiliön ensimmäiseen polttoinetäyttöön bensiini öljyseost, jonk seossuhde on 25:1. Heikkoltuisen polttoineen käyttö lyhentää moottorin kestoikää j iheutt käynnistys- j muit ongelmi. On suositeltv käyttää korkeltuist bensiiniä j lkuperäistä ti suositeltu moottoriöljyä. Ktso lisätietoj kohdst Polttoine j öljy ). Moottorin käynnistys VALMISTELUT 1. Asenn polttoineliitin moottorin sivuliittimeen Löysää säiliön korkiss olev ilmusruuvi. Säiliöt, joiss on polttoinesäiliön utomttinen ilmus (vlinninen): Ilmusruuvi ei trvitse löysätä. Ilmusukko uke utomttisesti, kun liitin kiinnitetään säiliöön fin

43 KÄYTTÖ 3. Syötä polttoinett ksuttimeen puristmll rikstinventtiiliä, kunnes se tuntuu jäykältä. b - b - c - Polttoinesäiliöön Perämoottoriin Polttoineen virtussuunt c HUOMAUTUS Jos jäähdytysvettä ei ole riittävästi, moottori, vesipumppu j muut ost ylikuumenevt j vurioituvt. Vrmist, että veden imuukkoihin sdn riittävästi vettä käytön ikn. 4. Ohjuskhvlliset mllit: Aset vihdevipu vp-sentoon. HUOMAUTUS: Vrmist, että vihde on vp-sennoss (N) moottori käynnistettäessä. Tässä mlliss on vihteell käynnistyksen esto. 5. Käännä ksukhv, kunnes sen pylväsmerkki on ohjuskhvn kolmiomerkin kohdll. 6. Vedä rikstinnuppi täysin ulos. Lämmin moottori ei kip rikstusmenettelyä. N Kukosäädinmllit: Työnnä vin piklleen. fin 35

44 KÄYTTÖ 8. Käännä vin on-sentoon j työnnä sitä rikstusmenettelyä vrten. Avint ei trvitse työntää moottorin olless lämmin. b - b - c - Pois Päällä Työnnä rikstusmenettelyä vrten c Aset hllintvipu vplle (N) j siirrä pelkän ksun pinike vttuun sentoon. N - Täysin vttu sento b - Täysin suljettu sento c - d - Pelkän ksun pinike Virtlukko e - Nrullinen hätäktkisin b c d e fin

45 KÄYTTÖ ASETA NARULLINEN HÄTÄKATKAISIN RUN-ASENTOON (KÄY) Muist kiinnittää nrullinen hätäktkisin vrtloosi. Moottori smmuu, jos nrullinen hätäktkisin kytketään pois. b c Ohjuskhvlliset mllit - Nrullinen hätäktkisin b - Hätäktkisimen lukko c - Koukku b c Kukosäädinmllit - Koukku b - Pois c - Päällä d - Nrullinen hätäktkisin d HUOMAUTUS: Moottori ei käynnisty, ellei tätä ktkisint kytketä oikein j lukit etukäteen. Ktso koht Yleisiä tietoj Nrullinen hätäktkisin. fin 37

46 KÄYTTÖ MOOTTORIN KÄYNNISTYS 1. Vedä käynnistimestä hitsti, kunnes tunnet käynnistimen kytkeytyvän, nykäise sitten moottorin pyöräyttämiseksi. Ann nrun plt hitsti. b - Hitsti b - Nopesti TÄRKEÄÄ: Ennen kuin käynnistät moottorin, lue käynnistystä edeltävä trkistuslist, erikoiskäyttöohjeet j moottorin totutusjomenettely kohdst Käyttö. 2. Ohjuskhvlliset mllit: Pin käynnistinpinikett. 3. Moottorin käynnistyttyä vput pinike Kukosäädinmllit: Työnnä piklleen, pin j käännä vin käynnistyssentoon. 38 fin

47 KÄYTTÖ HUOMAUTUS: Kun käynnistät lämmintä moottori, älä pin vint; käännä se vin käynnistyssentoon. b - b - Päällä Käynnistä Kun moottori on käynnistynyt, vput vin j nn sen plutu itsestään käyntisentoon. 6. Jollei moottori käynnisty 10 sekunniss, odot 30 sekunti j yritä uudelleen. Jos moottori lk lkkoill, esitäytä uudelleen (pin vint sisään), kunnes moottori käy. TÄRKEÄÄ: NOPEAN KIIHDYTYKSEN VAARA: Ennen kuin kytket perämoottorin vihteen päälle, vähennä moottorin nopeus hitlle. Tämä estää nopen kiihdytyksen, jok voi heittää veneessä olijt istuimiltn ti lidn yli iheutten vmmoj ti jop kuolemn. KÄYNNISTYSOHJE Lämpötil Yli 25 C (77 F) 15 C 25 C (59 F 77 F) Alle 15 C (59 F) Käynnistysmenettely Käännä ksukhv lkuperäiseen sentoon. Vedä rikstinnuppi j käynnistintä kerrn. Käännä ksukhv käynnistyssentoon, pin rikstinnuppi ls j vedä käynnistintä, kunnes moottori käynnistyy. Käännä ksukhv käynnistyssentoon. Vedä rikstinnuppi j käynnistintä kerrn. Pin rikstinnuppi ls j vedä käynnistintä, kunnes moottori käynnistyy. Käännä ksukhv käynnistyssentoon. Vedä rikstinnuppi j käynnistintä, kunnes plminen lk. Pin rikstinnuppi ls j vedä käynnistintä, kunnes moottori käynnistyy. Lämmitys Käytä moottori pienellä nopeudell noin kolme minuutti sen lämmittämiseksi ennen risteilyä, jott öljy kiertää koko moottoriss, muuss tpuksess moottorin kestoikä lyhenee huomttvsti. Vhvist lämmityksen ikn, että jäähdytysvettä tulee ulos sen vesipumpun ilmisinreiästä. fin 39

48 KÄYTTÖ TÄRKEÄÄ: Jos jäähdytysvettä ei tule j käyttö jtkuu, seuruksen voi oll ylikuumeneminen j siten moottorivurio. b b - Vesipumpun ilmisin Jäähdytysveden ulostuloukko Vihteenvihto ETEENPÄIN TÄRKEÄÄ: Huomioi seurv: Älä kytke perämoottori vihteelle ti pois vihteelt, ellei moottori käy tyhjäkäyntinopeudell. Jos vihdett vihdetn moottorin tyhjäkäyntiä nopemmill kierrosluvuill, vihteistokotelo voi vurioitu. Älä kytke perämoottori peruutusvihteelle, jos veneen eteenpäinliike on ltoj muodostmtont nopeutt suurempi. Peruutusvihteelle kytkeminen suuremmill nopeuksill voi iheutt veneen pysähtymisen j joisskin tilnteiss veden joutumisen sylintereihin, mistä voi seurt vike moottorivurio. Älä kytke perämoottori peruutusvihteelle, kun moottori ei ole käynnissä. Vihdevivusto voi vurioitu. Perämoottoriss on kolme vihdesento: Eteenpäin (F), Vp (N) j Peruutus (R). Kuko-ohjttvt mllit pysäytä in vp-sentoon, jott moottori voi tsntu tyhjäkäynnillä ennen vihteen vihtmist. Ohjuskhvlliset mllit lenn moottorin nopeutt tyhjäkäynnille ennen vihteen vihtmist. Vihd perämoottorin vihdett in nopell liikkeellä. Kun perämoottori on vihteell, siirrä kuko-ohjimen ksuvipu ti kierrä ksukhv (ohjuskhvlliset mllit) moottorin nopeuden lisäämiseksi. 40 fin

49 KÄYTTÖ Ohjuskhvlliset mllit: Käännä ksukhv hitseen sentoon j siirrä vihdevipu eteenpäinsentoon (F) nopesti, kun moottorin nopeus lskee mtlimmlle tsolle. - Peruutus (R) b b - Eteenpäin (F) Kukosäädinmllit: Siirrä pelkän ksun pinike mtlmpn sentoon, siirrä sitten hllintvipu eteenpäinsentoon (F). HUOMAUTUS: Eteenpäinjo ei ole mhdollist, ellei pelkän ksun pinike ole mtlmmss sennoss. f d e d g - b - c - Täysin vttu sento Täysin suljettu sento Ksulue c b b c h d - e - f - g - h - Vihdelue Vp (N) Eteenpäin (F) Peruutus (R) Pelkän ksun pinike PERUUTUS Ohjuskhvlliset mllit: Siirrä vihdevipu peruutussentoon (R) nopesti, kun moottorin nopeus lskee mtlimmlle tsolle. fin 41

50 KÄYTTÖ HUOMAUTUS: Vhvist, että peruutuksen lukitusvipu on lukitussennoss. - Peruutuksen lukitusvipu: R = vputus, L = lukitus Kukosäädinmllit: Vihd perämoottorin vihdett vin, kun moottori käy tyhjäkäynnillä. Voit viht eteenpäinsennost (F) peruutussentoon (R) siirtämällä moottorin ensin tyhjäkäynnille j sitten vplle (N). Moottorin käydessä kytke peruutusvihde hitsti päälle j lisää nopeutt vähitellen. HUOMAUTUS: Vhvist, että peruutuksen lukitusvipu on lukitussennoss. - Peruutuksen lukitusvipu: R = vputus, L = lukitus Moottorin pysäytys 1. Ohjuskhvlliset mllit: Vähennä nopeutt uistelunopeuteen kääntämällä ksukhv hitseen sentoon. 2. Aset vihdevipu vplle (N) fin

51 KÄYTTÖ 3. Pin pysäytysktkisint, kunnes moottori pysähtyy täysin, ti vedä nrullist hätäktkisint Kukosäädinmllit: Aset kukosäätimen vipu vplle (N) j nn moottorin käydä tyhjäkäynnillä. N fin 43

52 KÄYTTÖ 5. Käännä vin Off-sentoon ti vedä nrullist hätäktkisint. b c - b - c - Koukku Pois Päällä d - Nrullinen hätäktkisin d TÄRKEÄÄ: Noudt seurvi ohjeit. Kun moottori pysähtyy, kiristä säiliön korkiss olev ilmusruuvi. Irrot polttoineliitin moottorist. Sähkökäynnistysmlleiss irrot kpelit kust, kun moottori ei käytetä pitkään ikn. Hätäkäynnistys Jollei käynnistysjärjestelmä toimi, käytä vrkäynnistysnru (seur mukn) j noudt menettelyä. 1. Vrmist, että nrullinen hätäktkisin on josennoss. 2. Irrot käynnistysnru. 3. Kierrä vetonru vuhtipyörän ympärille. 4. Käytä 10 mm:n hylsyvint vetokhvn kuten ll Kukosäädinmllit: Vrmist, että virt-vin on On-sennoss. 44 fin

53 KÄYTTÖ HUOMAUTUS: Vhvist, että vihdevipu on vpll (N).! VAARA Pljn pyörivä vuhtipyörä voi iheutt vkvn vmmn. Pidä kädet, hiukset, vtteet, työklut j muut esineet poiss moottorist, kun käynnistät ti käytät moottori. Älä yritä sent käynnistimen sennelm ti yläkopp piklleen moottorin olless käynnissä. fin 45

54 HUOLTO Puhdistussuositukset PERÄMOOTTORIN HOITO Perämoottorisi säilyttämiseksi mhdollisimmn hyvässä kunnoss on tärkeää, että perämoottorille tehdään säännölliset trkstukset j huollot, jotk on lueteltu kohdss Trkstus- j huoltoiktulu. Kehotmme pitämään sen hyvin huollettun, jott vrmistetn kuljettjn j mtkustjien turvllisuus j säilytetään moottorin luotettvuus. Kirj tehty huolto tämän kirjn tksivull olevn kohtn Huoltoloki.. Säilytä kikki huoltotilukset j -kuitit. Perämoottorin vrosien vlitseminen Suosittelemme lkuperäisten Mercury Precision- ti Quicksilver-vrosien j voiteluineiden käyttöä. ÄLÄ KÄYTÄ SYÖVYTTÄVIÄ PUHDISTUSKEMIKAALEJA. TÄRKEÄÄ: Älä käytä syövyttäviä puhdistuskemiklej perämoottoriin. Jotkut puhdistustuotteet sisältävät voimkksti syövyttäviä ineit; näitä ovt esim. suolhppo sisältävät rungon puhdistusineet. Nämä puhdistusineet voivt hurstutt osi (esim. tärkeitä ohjuksen kiinnittimiä), joiden knss ne joutuvt kosketuksiin. Ohjuksen kiinnittimien vurioit ei välttämättä hvit silmämääräisen trkstelun yhteydessä, j siksi ne voivt iheutt vkvn vin. Jotkut syövyttävät puhdistuskemiklit voivt iheutt ti kiihdyttää korroosiot. Ole vrovinen käyttäessäsi puhdistuskemiklej moottorin lähistöllä j noudt tuotteen pkkuksess olevi suosituksi. MITTARIEN PUHDISTUS TÄRKEÄÄ: Älä koskn käytä korkepinevettä mittrien puhdistukseen. Mittrien rutiinipuhdistus on suositeltv suoln j muiden ympäristöhiukksten kertymisen estämiseksi. Kiteytynyt suol voi nrmutt mittrin näyttöä käytettäessä kuiv ti koste liin. Vrmist, että liinss on riittävästi puhdst vettä suol- ti minerlikertymien liuottmiseksi j poistmiseksi. Älä pin näyttöruutu voimkksti sitä puhdistettess. Jos vesijälkiä ei void poist kostell liinll, puhdist näyttöruutu 50/50-liuoksell lämmintä vettä j isopropnoli. Älä käytä setoni, lkkbensiiniä, tärpättityyppisiä liuottimi ti mmonikki sisältäviä puhdistusineit. Vhvojen liuottimien ti puhdistusineiden käyttö voi vurioitt mittreiden pinnoitett, muoviosi ti kumisi näppäimiä. Suojn sentminen on suositeltv yksikön olless käyttämättömänä, jott UV-vlo ei pääse vurioittmn muovisi kehyksiä j kumisi näppäimiä. KAUKOSÄÄTIMIEN PUHDISTUS TÄRKEÄÄ: Älä koskn käytä korkepinevettä kukosäätimien puhdistukseen. Säännöllinen kukosäätimen ulkopintojen puhdistus on suositeltv suoln j muiden ympäristöhiukksten kertymisen estämiseksi. Käytä liin, joss on riittävästi puhdst vettä suoln liuottmiseksi j poistmiseksi. Jos vesijälkiä ei void poist kostell liinll, puhdist kukosäädin 50/50-liuoksell lämmintä vettä j isopropnoli. Älä käytä setoni, lkkbensiiniä, tärpättityyppisiä liuottimi ti mmonikki sisältäviä puhdistusineit. Vhvojen liuottimien ti puhdistusineiden käyttö voi vurioitt kukosäätimen pinnoitett, muoviosi ti kumiosi. YLÄ- JA ALAKOPAN PUHDISTUSOHJEET TÄRKEÄÄ: Muovipinnn pyyhkiminen kuivn iheutt pieniä pintnrmuj. Kostut pint in ennen puhdistust. Älä käytä suolhppo sisältäviä pesuineit. Noudt puhdistus- j vhusmenettelyä. Puhdistus- j vhusmenettely 1. Ennen pesu huuhdo kopist puhtll vedellä lik j pöly, jotk voivt nrmutt pint. 2. Pese kopt puhtll vedellä j miedoll hnkmttomll sippull. Pese pehmeällä, puhtll rievull. 3. Kuiv perusteellisesti pehmeällä, puhtll rievull. 46 fin

55 HUOLTO 4. Vh pint hnkmttomll utokiillokkeell (kiiltäville pinnoille trkoitetull kiillokkeell). Poist vh käsin puhtll, pehmeällä rievull. 5. Poist pienet nrmut Mercury Mrinen Cowl Finishing Compound -vlmisteell ( K 1). Trkstus- j huoltoiktulu PÄIVITTÄISET TARKASTUKSET Trkist moottorin öljytso Trkist hätäktkisin Trkist, onko polttoinejärjestelmässä vuotoj Trkist moottorin tiukkuus peräpeilissä Trkist, onko ohjusjärjestelmässä hnkvi osi. Trkist, onko potkuriss vurioit Trkist, etteivät hydruliohjuksen liittimet j letkut (jos vrustettu) vuod ti ole vurioituneet. Trkist hydrulisen ohjusnesteen tso, jos vrustettu JOKAISEN KÄYTÖN JÄLKEEN Pese moottorin ulkopint puhtll vedellä Huuhtele perämoottorin jäähdytysjärjestelmä, vin suolisess ti likisess vedessä VUOSITTAIN TAI 100 TUNTIA Voitele moottori, jos sinmukist Vihd moottoriöljy j suodtin, jos vrustettu Trkst termosttti, vin suolisess ti likisess vedessä Lisää Quickleen-pesuinett polttoinesäiliöön, kerrn vuodess moottori kohden Sivele sytytystulppien kierteisiin juuttumisenestoinett Vihd vihteistoöljy Trkst korroosionsuoj-nodit Voitele potkurikselin rihlt Vihd kikki polttoinejärjestelmän imupuolen suodttimet jälleenmyyjän tehtävä Voitele vetokselin rihlt jälleenmyyjän tehtävä Trkist kikkien kiinnittimien kireys jälleenmyyjän tehtävä Trkist perämoottorin kiinnitysosien kireys jälleenmyyjän tehtävä Trkist kun kunto j kkukpelin liitäntöjen kireys jälleenmyyjän tehtävä KOLME VUOTTA TAI 300 TUNTIA Vihd sytytystulpt Vihd vesipumpun siipipyörä jälleenmyyjän tehtävä Trkst hiilikuituläpät jälleenmyyjän tehtävä Trkst johtosrjn liittimet jälleenmyyjän tehtävä Trkst kukosäätimen kpelin säätö, jos sinmukist jälleenmyyjän tehtävä Vihd korkepineinen polttoineensuodtin jälleenmyyjän tehtävä Vihd pulitehihn jälleenmyyjän tehtävä Trkist jokulmn säätöyksikön nestetso jälleenmyyjän tehtävä Trkst moottorin kiinnitykset jälleenmyyjän tehtävä fin 47

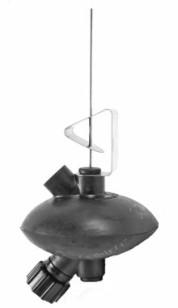

56 Jäähdytysjärjestelmän huuhtelu HUOLTO Huuhtele perämoottorin sisäiset vesiknvt mkell vedellä in suolisess, sstuneess ti mutisess vedessä jon jälkeen. Tämä utt estämään jäämien kertymistä j sisäisten vesiknvien tukkeutumist. Käytä lisävrusteen stv Mercury Precision- ti Quicksilver-huuhtelulitett (ti vstv). TÄRKEÄÄ: Moottorin täytyy käydä huuhtelun ikn, jott termosttti vutuu j vesi kiertää vesiknviss.! VAARA Pyörivät potkurit voivt iheutt vkvn vmmn ti kuolemn. Älä koskn käytä venettä kuivll mll potkurin olless sennettun. Ennen kuin sennt ti irrott potkurin, set vetolite vplle j kytke nrullinen hätäktkisin päälle, jott moottori ei pääse käynnistymään. Aset puuplikk potkurin lvn j kuplinnnestolevyn väliin. 1. Irrot potkuri. Ktso lisätietoj kohdst Potkurin vihto. Asenn huuhtelusovitin niin, että kumikupit tulevt tiiviisti jäähdytysveden sisäänoton päälle Huuhtelulite Q 2 Kiinnittyy vedenottoukkoihin j muodost mken veden liitännän jäähdytysjärjestelmää huuhdeltess ti moottori käytettäessä Kiinnitä vesiletku huuhtelulitteeseen. Av vesihn j säädä virtust niin, että kumikuppien ympäriltä vuot vettä sen vrmistmiseksi, että moottori s riittävästi jäähdytysvettä Käynnistä moottori j käytä sitä tyhjäkäynnillä vihteen olless vpll. 48 fin

57 HUOLTO TÄRKEÄÄ: Huuhtelun ikn moottori ei s käyttää tyhjäkäyntiä nopemmin. 4. Säädä vedenvirtust (jos trpeellist), jott ylimääräistä vettä tulee jtkuvsti ulos kumikuppien ympäriltä vrmisten, että moottori s riittävästi jäähdytysvettä Trkist, että vesipumpun trkistusukost tulee ulos tsinen vesivirt. Jtk perämoottorin huuhtelemist 3-5 minuutti vlvoen trksti koko jn vedentulo. 6. Pysäytä moottori, sulje vesi j irrot huuhtelusovitin. Asenn potkuri. Ylkopn irrotus j sennus IRROTUS 1. Vput tkslp pinmll vipu ls. 2. Nost kopn tkos j vput etukoukku ASENNUS 1. Kiinnitä etukoukku j pin kopp tkse kopn tiivisteen päälle. 2. Pin kopp ls j lukitse piklleen siirtämällä tkslvn vipu ylös. fin 49

58 Akun trkstus Akku on trkstettv säännöllisesti, jott vrmistetn moottorin oike käynnistymiskyky. TÄRKEÄÄ: Lue kun mukn toimitetut turv- j huolto-ohjeet. 1. Smmut moottori ennen kun huolto. 2. Vrmist, ettei kku pääse liikkumn. 3. Akkukpelin nvt on pidettävä puhtin, kireinä j oikein sennettuin. Positiivinen positiiviseen j negtiivinen negtiiviseen. 4. Vrmist, että kuss on sähköä johtmton suojus, jok estää kun npojen vhingoss tphtuvt oikosulut. Polttoinejärjestelmä! VAARA Polttoine on herkästi syttyvää j räjähtävää. Vrmist, että virtlukko on off-sennoss j nrullinen hätäktkisin siten, ettei moottori pääse käynnistymään. Älä tupkoi ti slli lueell kipinänlähdettä ti votult huollon ikn. Pidä työskentelylue hyvin tuuletettun j vältä pitkällistä ltistumist höyryille. Trkist in ennen moottorin käynnistämistä, onko järjestelmässä vuotoj, j pyyhi mhdolliset roiskeet pois välittömästi. Smmut moottori j kytke kku irti, ennen kuin huollt mitään polttoinejärjestelmän os. Tyhjennä polttoinejärjestelmä kokonn. Kerää j säilytä polttoinett hyväksytyssä stiss. Pyyhi mhdolliset läiskeet heti pois. Vuotojen pyyhkimiseen käytetty mterili täytyy hävittää hyväksyttyyn stin. Kikki polttoinejärjestelmän huollot täytyy suoritt hyvin tuuletetull lueell. Trkst, ettei huoltotyön jäljiltä synny polttoinevuotoj. POLTTOAINELETKUN TARKASTUS Trkst silmämääräisesti, ettei ryypytysplloss ole hlkemi, pisumi, vuotoj, kovettumi eikä muit rppeutumisen ti vurioiden merkkejä. Jos tällisi vikoj hvitn, polttoineletku ti ryypytyspllo on vihdettv uuteen. MOOTTORIN POLTTOAINEENSUODATIN Trkst, onko läpinäkyvään stin kertynyt vettä ti suodtinelementtiin skk. Puhdist säiliö j suodttimet seurvsti. POLTTOAINESÄILIÖN PUHDISTAMINEN HUOLTO 1. Polttoinesäiliössä olev vesi ti lik voi iheutt moottorivin. 2. Puhdist säiliö määräikoin ti pitkän säilytysjn jälkeen (yli kolme kuukutt). Polttoineensuodttimi on polttoinesäiliössä j moottoriss. 50 fin

59 HUOLTO 1. Kierrä uki neljä ruuvi, irrot kotelo j puhdist polttoineensuodtin. b b - Suodtin: Irrot polttoineen ottoputken kulm j puhdist se Polttoineen ottoputken kulm 2. Irrot polttoineensuodttimen sti j puhdist sitten polttoineensuodtin sen olless moottoriss. - b - Ksutin Polttoineensuodttimen sti b Sulkkeen vihto Sähkökäynnisteiset kukosäätömllit TÄRKEÄÄ: Pidä in vrll 20 A:n SFE-sulkkeit. Sähkökäynnistyspiiriä suojtn ylikuormitukselt 20 A:n SFE-sulkkeell. Jos sulke pl, sähkökäynnistin ei toimi. Yritä piknt j korjt ylikuormituksen syy. Jos syytä ei löydy, sulke voi pl uudestn. Vihd sulke smnrvoiseen uuteen. Korroosionsuoj-nodi Perämoottorin vihteistokoteloon j sylinteriin on sennettu korroosionsuoj-nodi. Anodi utt suojmn perämoottori glvniselt korroosiolt nten omn metllins syöpyä hitsti perämoottorin metllien semest. fin 51

60 HUOLTO Anodi pitää trkst joittin, etenkin suolisess vedessä, joss syöpyminen on nopemp. Korroosiosuojn ylläpitämiseksi nodi pitää viht ennen kuin se on syöpynyt kokonn. Älä ml ti pinnoit nodi suoj-ineill, sillä tämä vähentää nodin tehokkuutt. - Anodi (säätöevä) Tärkeää: Ennen kuin vihdt nodin, irrot sytytystulpn korkki, jott moottori ei pääse käynnistymään, trkist j vihd sitten nodi. Jos nodi on kulunut ti perämoottoriin ei ole sennettu nodi, lumiiniset ost syöpyvät nopemmin, mikä voi sd mlin hilseilemään j iheutt pintvurioit. Potkurin vihto! VAARA Pyörivät potkurit voivt iheutt vkvn vmmn ti kuolemn. Älä koskn käytä venettä kuivll mll potkurin olless sennettun. Ennen kuin sennt ti irrott potkurin, set vetolite vplle j kytke nrullinen hätäktkisin päälle, jott moottori ei pääse käynnistymään. Aset puuplikk potkurin lvn j kuplinnnestolevyn väliin. 1. Vihd perämoottori vplle (N) fin

61 HUOLTO 2. Estä moottorin käynnistyminen irrottmll sytytystulppien johdot Aset puuplikk vihteistokotelon j potkurin väliin, jott potkuri pysyy piklln, j irrot potkurin mutteri Irrot potkuri kselist. Jos potkuri on juuttunut kseliin eikä sitä s irti, irrotut potkuri vltuutetull jälleenmyyjällä. b c - Sokknul b - Mutteri c - Aluslevy d - Potkuri e - Pinelevy d e Levitä potkurikseliin Mercury Extreme -voiteluinett ti PTFE:tä sisältävää 2-4-C-voiteluinett fin 53

62 HUOLTO Putkilon viitenro Kuvus Käyttökoht Osnumero Extreme-voiteluine Potkurikseli 8M PTFE:tä sisältävä 2-4-C Potkurikseli Q 1 TÄRKEÄÄ: Jott potkurin np ei ruostuisi j juuttuisi potkurikseliin kiinni (etenkin suolisess vedessä), levitä koko potkurikselille in suositeltu voiteluinett suositeltvin huoltovälein sekä in, kun potkuri irrotetn. 6. Asenn etupinelevy, potkuri, luslevy, mutteri j sokknul potkurin kselille. b c d e f b - c - d - e - f - Sokknul Mutteri Aluslevy Potkuri Etupinelevy Potkurikseli 7. Aset puuplikk vihteistokotelon j potkurin väliin j kiristä potkurin mutteri Asenn sytytystulppien johdot. 54 fin

63 HUOLTO Sytytystulppien trkstus j vihto! VAARA Villisist sytytystulpn htuist stt lähteä kipinöitä, jotk voivt sytyttää polttoinehöyryjä j iheutt vkvn vmmn ti kuolemn tuliplon ti räjähdyksen seuruksen. Vältä vurioittmst sytytystulpn httuj. Älä käytä teräviä esineitä ti metllisi työkluj sytytystulpn httujen poistmiseen. 1. Irrot sytytystulpn htut. Kierrä kumihttuj hiemn j vedä ne irti Irrot sytytystulpt j trkst ne. Vihd sytytystulpp, jos elektrodi on kulunut ti eristin on krke, hljennut, rikkinäinen, kuplinut ti likinen. 3. Aset sytytystulpn kärkiväli määrityksen mukiseksi Sytytystulpp Sytytystulpn kärkiväli 1,0 mm (0.035 in.) 4. Puhdist ennen sytytystulppien sentmist lik sytytystulppien istukoist. Asenn tulpt sormikireydelle j kiristä sitten 1/4 kierrost ti määritysten mukn. Kuvus Nm lb. in. lb. ft Sytytystulpp Voitelukohdt On tärkeää trkst j huolt perämoottori säännöllisesti. Huoltovälit tulee määrittää joko käyttötuntien ti kuluneiden kuukusien määrän mukn, kumpi tulee ensin. Kysy säännölliseen huoltoon j hoitoon liittyviä ohjeit Mercury-jälleenmyyjältä. fin 55

64 HUOLTO Os Liukuvt j pyörivät ost 50 tunnin ti 3 kuukuden välein Kyllä 100 tunnin ti 6 kuukuden välein Kyllä Rsvnipt Kyllä Kyllä Toimenpide Levitä j pumpp sisään rsv Levitä j pumpp sisään rsv Vihteistokotelon voiteluine VAIHTEISTOKOTELON VOITELU Trkst vihteistokotelon voiteluinett lisättäessä ti vihdettess silmämääräisesti, onko voiteluineess vettä. Jos vettä esiintyy, se on voinut lskeutu pohjlle j vluu ulos ennen voiteluinett, ti se on voinut sekoittu voiteluineeseen nten sille mitomisen ulkonäön. Jos vettä huomtn, trkstut vihteistokotelo myyjäliikkeessä. Jos voiteluineess on vettä, se voi iheutt ennenikisen lkerivin, ti se jäätyy pkksell j vhingoitt vihteistokotelo. Poist täyttö-/tyhjennystulpp j etsi mgneettisestä päästä metllihiukksi. Vähäinen määrä metllipölyä ti hienoj metllihiukksi osoitt hmmspyörien normlikulumist. Suhteettomn suuri määrä metllipölyä ti suurehkoj hiukksi (lstuj) stt osoitt epänormli kulumist, j vihteisto on syytä trkstutt vltuutetuss myyjäliikkeessä. VAIHTEISTOÖLJYN VAIHTO 1. Aset perämoottori pystysuorn käyttösentoon. 2. Aset perämoottorin lle vlutussti. 3. Irrot öljytulpt (ylä j l) j vlut vihteistoöljy kokonn ulos fin

65 HUOLTO 4. Pne voiteluineputki täyttö-/tyhjennysreikään j lisää voiteluinett, kunnes sitä näkyy öljyn ylätulpn reiästä. - Öljyn ylätulpp Asenn öljyn ylätulpp ennen voiteluineputken poistmist. 6. Poist voiteluineputki j senn öljyn ltulpp VAIHTEISTOKOTELON VOITELUAINETILAVUUS Vihteistokotelon voiteluöljytilvuus on noin 280 cm³ (9.5 fl oz). VAIHTEISTOKOTELON VOITELUAINESUOSITUS Mercury ti Quicksilver Premium- ti High Performnce Ger Lubricnt -voiteluine. Veteen uponnut perämoottori Vltuutetun jälleenmyyjän on huollettv veden lle joutunut perämoottori muutmn tunnin kuluess, kun perämoottori on nostettu vedestä. Tämä huoltoon vienti on välttämätöntä heti sen jälkeen kun moottori on ltistettu ulkoilmlle moottorin korroosiovurion minimoimiseksi. fin 57

66 HUOLTO Seurvss nnetn hätätoimenpiteet perämoottorin uppomistpuksess. 1. Ot perämoottori heti pois vedestä j pese se puhtll vedellä suoln j lin poistmiseksi. 2. Irrot sytytystulpt j vlut vesi kokonn moottorist vetämällä käynnistintä useit kertoj. 3. Ruiskut puhdst moottoriöljyä riittävästi sytytystulpn reiän läpi kmpikmmioon ksutinpuolelt. Vedä käynnistintä useit kertoj, jott öljy pääsee kiertämään koko moottoriss. 58 fin

67 Säilytyksen vlmistelu Päätrkoituksen perämoottorisi säilytysvlmisteluss on suojt sitä ruosteelt, korroosiolt j sisälle jääneen veden jäätymisen iheuttmilt vurioilt. Seurvi säilytystoimenpiteitä on noudtettv, kun perämoottorisi vlmistelln tlvisäilytystä ti muut pitempiikist (vähintään 2 kk:n) säilytystä vrten. HUOMAUTUS Jos jäähdytysvettä ei ole riittävästi, moottori, vesipumppu j muut ost ylikuumenevt j vurioituvt. Vrmist, että veden imuukkoihin sdn riittävästi vettä käytön ikn. POLTTOAINEJÄRJESTELMÄ SÄILYTYS TÄRKEÄÄ: Alkoholi (etnoli ti metnoli) sisältävä bensiini voi iheutt hpon muodostumist säilytyksen ikn j vhingoitt polttoinejärjestelmää. Jos käytettävä bensiini sisältää lkoholi, polttoinesäiliö, polttoineletku j moottorin polttoinejärjestelmä on syytä tyhjentää mhdollisimmn trkkn bensiinistä. Täytä polttoinesäiliö j moottorin polttoinejärjestelmä lisäineell käsitellyllä (stbiloidull) polttoineell, jok utt estämään lkn j hrtsin muodostumist. Noudt seurvi ohjeit. Knnettv polttoinesäiliö kd trvittv määrä bensiinin stbilointiinett (noudt stiss olevi ohjeit) polttoinesäiliöön. Kllistele polttoinesäiliötä edestkisin stbilointiineen j polttoineen sekoittmiseksi. Kiinteät polttoinesäiliöt - kd vdittv määrä stbilointiinett (noudt stioiden ohjeit) erilliseen stin j sekoit noin 1 litr (1 US qt) bensiiniä. Kd tämä seos polttoinesäiliöön. Aset perämoottori veteen ti kytke huuhtelulite jäähdytysveden kierrättämiseksi. Käytä moottori kymmenen minuutti tyhjäkäynnillä moottorin polttoinejärjestelmän täyttämiseksi stbiloidull polttoineell. Perämoottorin ulko-osien suojus Voitele kikki perämoottorin ost, joist on luettelo kohdss Huolto Trkstus- j huoltoiktulu. Pikk mlipinnn nrmut. Kysy jälleenmyyjältä korjusmli. Suihkut Quicksilverin ti Mercury Precision Lubricntsin Corrosion Gurd -korroosionestoinett metllipinnoille (pitsi korroosiosuoj-nodeille). Putkilon viitenro Kuvus Käyttökoht Osnumero 120 Corrosion Gurd Ulkoiset metllipinnt Q55 Moottorin sisäosien suojelu HUOMAUTUS: Vrmist, että polttoinejärjestelmä on vlmisteltu säilytystä vrten. Ktso lisätietoj kohdst Polttoinejärjestelmä. TÄRKEÄÄ: Ktso koht Huolto Sytytystulppien trkstus j vihto, joss selostetn sinmukinen menettely sytytystulpnhttujen irrottmiseksi. Aset perämoottori veteen ti kytke huuhtelulite jäähdytysveden kierrättämiseksi. Käynnistä moottori j lämmitä sitä ntmll sen käydä vpll. Moottorin käydessä nopell tyhjäkäynnillä pysäytä polttoinevirt kytkemällä polttoineletku irti. Kun moottori lk smmu, suihkut nopesti Quicksilver ti Mercury Precision Lubricnts Storge Sel - säilytysinett ksuttimeen, kunnes moottori pysähtyy polttoineen loppumisen johdost. Poist sytytystulpt j suunt viiden sekunnin ruiskutus Storge Sel -inett sylinterien sisälle. Pyöritä vuhtipyörää käsin useit kertoj sdksesi säilytysineen leviämään sylinterien sisälle. Asenn sytytystulpp. fin 59

68 Vihteistokotelo Tyhjennä vihteistokotelo j täytä uudell voiteluineell (ktso Vihteistokotelon voiteluine). Perämoottorin sijoitus säilytystä vrten Säilytä perämoottori pystysennoss, jott vesi pääsee vlumn siitä pois. HUOMAUTUS Perämoottori voi vurioitu, jos sitä säilytetään kllistettun. Jäähdytysknviin jäänyt vesi ti potkurin pkoksuukkoon j vihteistoon keräytynyt vesi voivt jäätyä. Aset perämoottori ivn ls. Akun säilytys Noudt kun vlmistjn säilytys- j ltusohjeit. Poist kku veneestä j trkist nesteen tso. Lt trpeen mukn. Säilytä kku kuivss j viileässä pikss. SÄILYTYS Trkist määräjoin nesteen tso j lt kku säilytyksen ikn. 60 fin

69 Käynnistysmoottori ei pyöritä moottori (sähkökäynnisteiset mllit) MAHDOLLISIA SYITÄ Kukosäädinmllit plnut 20 mpeerin sulke käynnistyspiirissä. Ktso tämän oppn koht Huolto. Perämoottorin vihde ei ole vpll. Heikko kku ti kkuliitokset ovt löysällä ti syöpyneet. Virtlukko rikki. Johdotus ti sähköliitos villinen. Käynnistin ti käynnistimen solenoidi rikki. Moottori ei käynnisty MAHDOLLISIA SYITÄ Hätäktkisin ei ole "RUN" (jo) -sennoss. Väärä käynnistysmenettely. Ktso Käyttö -os. Vnh ti likist bensiiniä. Liillisest polttoineest kstunut moottori. Ktso Käyttö -os. Polttoinett ei pääse moottoriin.. Polttoinesäiliö on tyhjä. b. Polttoinesäiliön ilm-ukko ei ole uki ti sen edessä on este. c. Polttoineletku on irronnut ti tittunut. d. Ryypytinpllo ei ole puristettu. e. Ryypytinpllon tkiskuventtiili on villinen. f. Polttoineensuodtin on tukoss. Ktso Huolto -os. g. Polttoinepumpun vik. h. Polttoinesäiliön suodttimess on este. Sytytysjärjestelmän osn vik. Sytytystulpt ovt likiset ti villiset. Ktso Huolto -os. Moottori käy epätsisesti MAHDOLLISIA SYITÄ Sytytystulpt ovt likiset ti villiset. Ktso Huolto -os. Väärä setus j säädöt. Polttoineen rjoitettu pääsy moottoriin. Moottorin polttoineensuodttimess on este. Ktso Huolto -os. Polttoinesäiliön suodttimess on este. Sisäisen polttoinesäiliön tkiskuventtiili on juuttunut. Polttoineletku on tittunut ti puristuksiss. Polttoinepumpun vik. Sytytysjärjestelmän osn vik. VIANETSINTÄ fin 61

70 Suorituskyvyn heikkeneminen MAHDOLLISIA SYITÄ Ksuläppä ei ole täysin uki. Potkuri on vioittunut ti vääränkokoinen. Moottorin virheellinen joitus, säädöt ti kokoonpnosetus. Vene on ylikuormitettu ti kuorm on väärin sijoitettu. Liik vettä pilssissä. Veneen pohj on likinen ti vurioitunut. Akku ei pysy vrutuneen MAHDOLLISET SYYT VIANETSINTÄ Akun liitännät höllentyneet ti syöpyneet. Akuss lhinen määrä hppo. Akku kulunut ti vjtehoinen. Sähkölisälitteit käytetty liik. Tssuuntin, vihtovirtlturi ti jännitteensäädin villinen. 62 fin

71 MOOTTORIN ASENNUS Mercury Mrinen vlidoimt moottorien kiinnitysost TÄRKEÄÄ: Mercury Mrine toimitt vlidoituj kiinnittimiä j sennusohjeit, mukn lukien kiristystiedot, kikkien perämoottoriemme mukn, jott ne voidn kiinnittää oikein veneiden peräpeileihin. Perämoottorin väärä sennus voi iheutt suorituskyky- j luotettvuusongelmi, jotk puolestn voivt kyseenlist turvllisuuden. Noudt kikki perämoottorien sennukseen liittyviä ohjeit. ÄLÄ senn veneeseen mitään muut lisälitett perämoottorin mukn toimitetuill kiinnittimillä. Älä esimerkiksi senn veneeseen hinusurheiluun trkoitettuj tnkoj ti sisääntulotikkit perämoottorin mukn toimitetuill kiinnittimillä. Muiden tuotteiden sentminen veneeseen näillä kiinnitysosill heikentää kyseisten kiinnitysosien kykyä kiinnittää perämoottori oikein j turvllisesti peräpeiliin. Perämoottoreiss, jotk edellyttävät vlidoituj kiinnitysosi, on seurv trr peräpeilin kiristimessä Perämoottorin sennus Asinmukisen sennuksen j hyvän suorituskyvyn vrmistmiseksi suosittelemme ehdottomsti, että jälleenmyyjä sent perämoottorin j sen lisävrusteet. Jos sennt itse perämoottorin, noudt perämoottorin mukn toimitettvi sennusohjeit. HUOMAUTUS: Useimmille veneille ilmoitetn j vhvistetn todisteell niiden suurin tehorj, mikä näkyy veneen hyväksyntäkilvestä. Älä senn veneeseen tämän rjn ylittävää perämoottori. Jos jokin on epäselvää, ot yhteys jälleenmyyjään. Älä käytä moottori, ennen kuin se on sennettu turvllisesti veneeseen seurvien ohjeiden mukisesti. fin 63
