1 Tervetulo mukn! Mercury-tuotteen kunnollinen hoito j kunnosspito kuuluvt olennisesti sen pitämiseen huippukunnoss prhn suorituskyvyn j tlouden svuttmiseksi. Oheinen omistjn rekisteröintikortti on vimesi vivttomn veneilyyn. Ktso Käyttö- j huolto-ohjekirjst trkt tiedot tkuusuojst. Lähimmän jälleenmyyjän tiedot ovt osoitteess jost näkyvät miden krtt j trkt yhteystiedot. Onko moottorisi rekisteröity kunnoll tkuut vrten? Trkist osoitteest Kysy trvittess piklliselt jälleenmyyjältä. Vtimustenmukisuusvkuutus Jos perämoottorin srjnumerokilven vsemmss lnurkss on CE-merkki, seurv totemus pätee: Tämä perämoottori, jonk vlmistj on Mercury Mrine, Fond du Lc, WI, USA ti Mrine Power Europe Inc. Prk Industriel, de Petit-Rechin, Belgi, täyttää seurvien direktiivien j stndrdien vtimukset muutoksineen: Huvivenedirektiivi: 94/25/EY Omistjn käsikirj (A.2.5) ISO Käsittelyominisuudet (A.4) ISO 8665 Perämoottorin käynnistys (A.5.1.4) ISO Polttoinesäiliöt (A.5.2.2) ISO 13591; ISO 8469 Yleinen ohjusjärjestelmä ABYC P-17 Koneturvllisuusdirektiivi 98/37/EY Turvllisuuden integroinnin peritteet (1.1.2) EN 292-1; EN 292-2; EN 1050 Melu (1.5.8) ICOMIA 39/94 Tärinä ICOMIA 38/94 Sähkömgneettisen yhteensopivuuden direktiivi Häiriönpäästöstndrdi EN Häiriönsietostndrdi EN Ajoneuvot, veneet j polttomoottorikäyttöiset litteet rdiohäiriöominisuudet Sähköstttisen purkuksen testus SAE J551 (CISPR 12) 89/336/EY EN ; EN ; EN Tämä vkuutus nnetn Mercury Mrinen j Mrine Power Europen yksinomisell vstuull Mercury Mrine 200/225/250/3.0 l C i

2 Ptrick C. Mckey Pääjohtj, Mercury Mrine, Fond du Lc, WI, USA Euroopplisten määräysten yhteyshenkilö: Regultions nd Product Sfety Deprtment, Mercury Mrine, Fond du Lc, WI, USA ii

3 SISÄLLYSLUETTELO Tkuutiedot Tkuun siirto...1 Tkuurekisteröinti, Yhdysvllt j Knd...1 Tkuurekisteröinti Yhdysvltojen j Kndn ulkopuolell...1 Perämoottorin rjoitettu tkuu Yhdysvlloiss, Kndss, Euroopss j Itsenäisten vltioiden yhteisössä...2 Perämoottorin rjoitettu tkuu (Lähi itä j Afrikk) vuoden rjoitettu tkuu korroosiot vstn...4 Tkuun kttvuus j rjoitukset...6 Yleistietoj Veneilijäin vstuu...8 Ennen perämoottorin käyttöä...8 Veneen teho... 8 Pikveneen j suuritehoisen veneen jo... 9 Potkurin vlint...9 Perämoottorin kuko ohjin...11 Huomutus kukosäädöstä Nrullinen hätäktkisin...11 Vedessä olevien henkilöiden suojminen Mtkustjien turvllisuusviesti ponttoni j knsiveneet...13 Allokoss j vnvedessä hyppäys Vedenlisiin esteisiin osuminen...15 Pkoksupäästöt...16 Lisälitteiden vlint perämoottoriin Opstust turvlliseen veneilyyn Srjnumeron kirjminen...18 Tekniset tiedot Osien tunnistus...19 Kuljetus Veneen/perämoottorin vetäminen trilerill Polttoine j öljy Polttoinesuositukset...21 Öljysuositus Polttoinevtimukset moottorin totutusjoss Polttoineen virtusrjoitusten välttäminen Erillisen öljysäiliön täyttö...22 Moottoriin kiinnitetyn öljysäiliön täyttö...22 Polttoinesäiliön täyttö...23 Ominisuudet j hllintlitteet Kukosäätimen toiminnot Vroitusjärjestelmä...24 iii

4 SISÄLLYSLUETTELO Hydrulinen jokulmn säätö j kllistus Käyttö Käyttöä ennen tehtävien trkistusten list...30 Jäätymislämpötiloiss jo...30 Ajo merivedessä ti sstuneess vedessä...30 Käyttö merenpinnn yläpuolell...30 Trimmikulmn settminen moottorin käydessä joutokäynnillä Moottorin totutusjomenettely...31 Moottorin käynnistys...31 Vihteiden käyttö...34 Moottorin pysäyttäminen...34 Huolto Perämoottorin hoito EPA päästöt Trkstus j huoltoiktulu...36 Jäähdytysjärjestelmän huuhtelu Yläkopn irrotus j sennus Ulkopinnn huolto...37 Polttoinejärjestelmä Ohjuksen yhdystngon kiinnittimet...39 Sulkkeen vihto Korroosionsuoj nodi...40 Akun trkstus...40 Potkurin vihto...41 Sytytystulpn trkstus j vihto Voitelukohdt...44 Power Trim nesteen trkistus...47 Vihteistokotelon voitelu...48 Uponnut perämoottori...49 Säilytys Säilytyksen vlmistelu...50 Moottorin sisäosien suojelu Perämoottorin ulko osien suojus Vihteistokotelo Perämoottorin settminen vrstoon...51 Akun vrstointi...51 Vinetsintä Käynnistysmoottori ei pyöritä moottori Moottori ei käynnisty...52 Moottori käy epätsisesti...52 Suorituskyvyn heikkeneminen...53 Akku ei pidä ltust...53 iv

5 SISÄLLYSLUETTELO Omistjn huoltopu Pikllinen korjushuolto...54 Korjustyö, kun et ole kotisi lähettyvillä Osi j lisälitteit koskevt kyselyt...54 Huoltopu Mercury Mrinen huoltotoimistot Perämoottorin sennus Tärkeitä tietoj Polttoineen virtusrjoitusten välttäminen Veneen teho Vihteell käynnistymisen estäminen...57 Perämoottorin vrusteiden vlitseminen...57 Polttoinetnkit Polttoinejärjestelmän täyttäminen...57 Asennustiedot...58 Moottorin nostminen Ohjuskpeli oikenpuolimminen reittikpeli...59 Ohjuksen yhdystngon kiinnittimet Perämoottorin suositellun sennuskorkeuden määrittäminen Perämoottorin sennusreikien porminen Perämoottorin kiinnittäminen peräpeiliin Sähkö, letkut, hllintkpelit j etukiinnike Polttoinejärjestelmän täyttäminen...75 Tuoreöljyvoitelun setukset Nstojen säätö...78 v

6 vi

7 Tkuun siirto TAKUUTIEDOT Rjoitettu tkuu voidn siirtää seurvlle ostjlle, mutt inostn sen käyttämättä jäänyt os. Tämä ei koske tuotteit, joit on käytetty kupllisiin sovelluksiin. Voit siirtää tkuun seurvlle omistjlle lähettämällä ti fksmll kopion ostokuitist ti -sopimuksest, uuden omistjn nimen j osoitteen sekä moottorin srjnumeron Mercury Mrinen tkuurekisteröintiosstolle. Lähetä nämä Yhdysvlloiss j Kndss osoitteeseen: Mercury Mrine Attn: Wrrnty Registrtion Deprtment W6250 W. Pioneer Rod P.O. Box 1939 Fond du Lc, WI Fksi Tkuun siirto käsitellessään Mercury Mrine lähettää rekisteröintivhvistuksen postitse tuotteen uudelle omistjlle. Tästä plvelust ei veloitet. Jos olet ostnut tuotteen Yhdysvltojen j Kndn ulkopuolell, ot yhteys mhntuojn ti lähimpään Mrine Power Service Centeriin. Tkuurekisteröinti, Yhdysvllt j Knd 1. Voit tehdä osoitteenmuutoksen milloin thns, myös tkuuvteen yhteydessä, soittmll Mercury Mrinen tkuurekisteröintiosstolle ti lähettämällä kirjeen ti fksin, joss on nimesi, vnh osoitteesi j uusi osoitteesi sekä moottorin srjnumero. Myyntiliike voi myös välittää nämä muuttuneet tiedot. Mercury Mrine Attn: Wrrnty Registrtion Deprtment W6250 Pioneer Rod P.O. Box 1939 Fond du Lc, WI Fksi HUOMAUTUS: Mercury Mrinen j Yhdysvlloiss myytävien veneilytuotteiden myyjien on ylläpidettävä rekisterilistoj siltä vrlt, että omistjille on lähetettävä ilmoitus tuotteen tkisinkutsust liittovltion turvllisuuslkien perusteell. 2. Tkuusuojn smiseksi tuote täytyy rekisteröidä Mercury Mrinell. Myyntijnkohtn jälleenmyyjän tulee täyttää tkuurekisteröinti j lähettää se välittömästi Mercury Mrinelle MercNETin, sähköpostin ti postin välityksellä. Vstnotettun tkuurekisteröinnin Mercury Mrine kirj sen. 3. Tkuurekisteröintiä käsitellessään Mercury Mrine lähettää rekisteröintivhvistuksen postitse tuotteen ostjlle. Jos tämä rekisteröintivhvistus ei svu 30 päivän kuluess, ot viipymättä yhteys jälleenmyyjään. Tkuusuoj on voimss vst, kun tuote on rekisteröity Mercury Mrinell. Tkuurekisteröinti Yhdysvltojen j Kndn ulkopuolell 1. On tärkeää, että myyjäliike täyttää tkuurekisteröintikortin kokonn j lähettää sen mhntuojlle ti Mrine Power Service Centeriin, jok vst tkuurekisteröinnistä j korvusvteist lueellsi. 2. Tkuurekisteröintikortti yksilöi nimesi j osoitteesi, tuotteen mlli- j srjnumerot, myyntipäivän, käyttötyypin j myyvän mhntuojn/jälleenmyyjän koodinumeron, nimen j osoitteen. Mhntuoj/ jälleenmyyjä vhvist myös, että sinä olet tuotteen lkuperäinen ostj j käyttäjä. 3. Tkuurekisteröintikortin kpple, jok merkitään ostjn kppleeksi, TÄYTYY nt sinulle välittömästi mhntuojn/jälleenmyyjän täytettyä kortin. Tämä kortti ilmoitt, että olet tehnyt tehdsrekisteröinnin, j sinun pitää säilyttää se mhdollist tulev käyttöä vrten. Jos trvitset tälle tuotteelle tkuuhuolto, jälleenmyyjä voi pyytää sinult tkuurekisteröintikortti ostopäivän vrmistmiseksi j käyttääkseen kortiss olevi tietoj tkuukorvushkemuksen vlmisteluun. 1

8 TAKUUTIEDOT 4. Eräissä miss Mrine Power Service Center lähettää sinulle kestävän (muovisen) tkuurekisteröintikortin 30 päivän kuluess siitä, kun st mhntuojlt/jälleenmyyjältä tkuurekisteröintikortin tehtn kppleen. Jos st muovisen tkuurekisteröintikortin, voit hävittää ostjn kppleen, jonk sit mhntuojlt/jälleenmyyjältä ostesssi tuotteen. Kysy mhntuojlt/ jälleenmyyjältä, koskeeko tämä muovikortti sinu. TÄRKEÄÄ: Eräiden miden lki vtii, että tehds j jälleenmyyjä pitävät yllä rekisteröintilistoj. Me hlumme, että KAIKKI tuotteet rekisteröidään tehtll siltä vrlt, että meidän trvitsee ott omistjiin yhteys. Vrmist, että jälleenmyyjä/mhntuoj täyttää tkuurekisteröintikortin välittömästi j lähettää tehtn kppleen lueesi Mrine Power Interntionl Service Centeriin. 5. Lisätietoj tkuurekisteröintikortist j sen suhteest tkuukorvushkemusten käsittelyyn löytyy kohdst Knsinvälinen tkuu. Perämoottorin rjoitettu tkuu Yhdysvlloiss, Kndss, Euroopss j Itsenäisten vltioiden yhteisössä Yhdysvltojen, Kndn j Euroopn ulkopuolell Trkist piklliselt mhntuojlt. TAKUUN LAAJUUS: Mercury Mrine tk, että sen uusiss perämoottori- j suihkupumpputuotteiss ei ole mterili- j vlmistusvirheitä ll ilmoitettun tkuuikn. TAKUUN KESTOAIKA: Tämä rjoitettu tkuu nt tkuusuojn khden (2) vuoden jksi tuotteen myyntipäivästä lukien tuotett vp-jn käyttöön käyttävälle vähittäisostjlle ti siitä päivästä lukien, jolloin tuote otetn ensimmäistä kert käyttöön (näistä iemmin tphtuvst päivämäärästä lukien). Kuplliseen käyttöön tuotteille nnetn tkuusuoj yhdeksi (1) vuodeksi myyntipäivästä lukien ti yhdeksi (1) vuodeksi käyttöönottopäivästä lukien sen mukn, kumpi tphtuu ensin. Kuplliseksi käytöksi määritellään mikä thns työhön ti työsuhteeseen liittyvä tuotteen käyttö ti mikä thns käyttö, jok tuott tulo jonkin ikn tkuujn kuluess, vikk tuotett käytettäisiin vin joittin sellisiin trkoituksiin. Tkuuikn suoritettu osien korjus ti vihto ti huoltotehtävän suorittminen eivät pidennä tämän tkuun kestoik sen lkuperäistä päättymispäivää pitemmäksi. Vp-jn käytössä olevn tuotteen jäljellä olev tkuuik voidn siirtää sikklt toiselle, kun tuote rekisteröidään sinmukisesti uudelleen. Jäljellä olev tkuuik ei voi siirtää kuplliss käytössä sikklt toiselle. VAADITTAVAT EHDOT TAKUUSUOJAN SAAMISEKSI: Tkuu on voimss inostn vähittäismyyntisikkille, jotk ostvt tuotteen Mercury Mrinen myyntimss tphtuvn jkeluun vltuuttmlt jälleenmyyjältä j silloinkin vst sen jälkeen, kun Mercury Mrinen määrittelemä luovutust edeltävä trkstusmenettely on suoritettu j dokumentoitu. Tkuusuoj on stviss rekisteröimällä tuote sinmukisesti vltuutetuss jälleenmyyntipisteessä. Käyttö- j huolto-oppss kuvttu rutiinihuolto pitää suoritt jnmukisesti tkuusuojn ylläpitämiseksi. Mercury Mrine vr oikeuden vti, että tuotteen tulev tkuusuoj perustuu sinmukisen huollon todistettvn suorittmiseen. MITÄ MERCURY TEKEE: Mercuryn yksinominen j ino velvoite tämän tkuun puitteiss on rjoitettu hrkintmme mukn villisen osn korjmiseen, kyseisen osn ti osien vihtmiseen uusiin ti Mercury Mrinen hyväksymiin peruskorjttuihin osiin ti Mercury-tuotteen ostohinnn pluttmiseen. Mercury vr oikeuden tehdä ik join prnnuksi ti muutoksi tuotteisiin olemtt velvollinen tekemään muutoksi ikisemmin vlmistettuihin tuotteisiin. MITEN TAKUUSUOJA SAADAAN: Asikkn pitää järjestää Mercurylle kohtuullinen tilisuus korjuksen tekoon sekä kohtuullinen käsiksi pääsy tuotteeseen tkuuhuollon suorittmiseksi. Tkuuvteet tulee esittää tuomll tuote trkstettvksi Mercury-myyntiliikkeeseen, jok on vltuutettu tuotteen huoltmiseen. Mikäli ostj ei voi tuod tuotett tälliselle myyjälle, Mercurylle pitää tehdä siitä kirjllinen ilmoitus. Järjestämme sitten trkstuksen j mhdollisen tkuunlisen korjuksen. Tässä tpuksess ostj mks kikki sin liittyvät kuljetuskustnnukset j/ti mtkkulut. Mikäli suoritettu huolto ei ole tämän tkuun kttm, ostj mks kikki sin liittyvät työ- j mterilikulut sekä kikki muut kyseiseen huoltoon liittyvät kulut. Ellei Mercury niin pyydä tekemään, ostjn ei pidä lähettää tuotett ti tuotteen osi suorn Mercurylle. Tkuun smiseksi jälleenmyyjälle on esitettävä todiste rekisteröidystä omistuksest tkuuhuollon pyytämisen yhteydessä. 2

9 TAKUUTIEDOT MITÄ TAKUU EI KATA: Tämä rjoitettu tkuu ei kt rutiinihuoltokohteit, määräikishuoltoj, säätöjä, normli kulumist, väärinkäytön iheuttmi vurioit, epänormli käyttöä, potkurin ti välityssuhteen käyttöä, jok ei slli moottorin käyntiä sen suositeltvll täysksun kierroslukulueell (lisätietoj käyttö- j huolto-oppss), tuotteen käyttöä tvll, jok ei vst käyttö- j huolto-oppn toimint/käyttöjkso-osn suosituksi, liminlyöntiä, onnettomuuksi, uppomist, väärää sennust (sinmukiset sennusmääritykset j -menetelmät on selostettu tuotteen sennusohjeiss), sitont huolto, vrusteen ti osn käyttöä, jot emme ole vlmistneet ti myyneet, suihkupumpun siipipyöriä j sisäkkeitä, käyttämistä polttoineiden, öljyjen ti voiteluineiden knss, jotk eivät sovellu käytettäväksi tuotteen knss (lisätietoj käyttö- j huoltooppss), osien muuttmist ti poisto, veden pääsyä moottoriin polttoineen syötön, imusrjn ti pkoputkiston kutt, ti jäähdytysjärjestelmän tukoksest, moottorin käyttämisestä poiss vedestä, moottorin sennuksest liin korkelle peräpeiliin ti veneen jmisest moottorin olless liin kuksi trimmttun johtuvn riittämättömän jäähdytysveden tuotteelle iheuttmi vurioit. Tuotteen käyttö kisoihin ti muuhun kilpilutoimintn ti käyttö kilpilutyyppisen lyksikön knss missään viheess, jop edellisen omistjn toimest, mitätöi tkuun. Tämä tkuu ei kt kuluj, jotk liittyvät kuljetukseen, vesillelskuun, hinukseen, säilytykseen, puheluihin, vuokriin, vivn, luiskmksuihin, vkuutussuojn, linn mksuihin, jnhukkn, tulonmenetykseen ti mihinkään muihin stunnisiin ti välillisiin kustnnuksiin. Lisäksi veneen suunnittelust johtuvn veneen rkenteiden ti mterilin poistoon j/ti vihtoon liittyvät kulut, jott tuotteeseen päästäisiin veneessä käsiksi, eivät ole tämän tkuun kttmi. Mercury Mrine ei ole ntnut kellekään yksilölle ti yhteisölle, mukn lukien Mercury Mrinen vltuutetut jälleenmyyjät, vltuuksi tehdä muit vkuutuksi, esityksiä ti tkuit tuotteest kuin niitä, jotk sisältyvät tähän rjoitettuun tkuuseen, j jos sellisi on tehty, ne eivät ole knnekelpoisi Mercury Mrine vstn. Lisätietoj tämän tkuun kttmist tphtumist j olosuhteist sekä niistä, joit tkuu ei kt, on käyttö- j huolto-ohjekirjn tkuusuoj käsittelevässä osss, jok tässä minittun muodost osn tästä tkuust. VASTUUVAPAUTUSLAUSEKKEET JA RAJOITUKSET: KONKLUDENTIT TAKUUT MYYNTIKELPOISUUDESTA JA JOHONKIN MÄÄRÄTTYYN TARKOITUKSEEN SOPIVUUDESTA JÄÄVÄT NIMENOMAAN TAKUUN ULKOPUOLELLE. SIKÄLI KUIN KONKLUDENTTISIA TAKUITA EI VOIDA JÄTTÄÄ TAKUUN ULKOPUOLELLE, NE RAJOITETAAN ILMAISTUN TAKUUN KESTOAIKAAN. TÄMÄ TAKUU EI KATA SATUNNAIS- JA SEURANNAISVAHINKOJA. JOTKUT OSAVALTIOT/MAAT EIVÄT SALLI EDELLÄ ANNETTUJA VASTUUVAPAUTUSLAUSEKKEITA, RAJOITUKSIA JA POISSULKEMISIA, MISTÄ JOHTUEN NE EIVÄT EHKÄ SOVELLU SINUN TAPAUKSEESI. TÄMÄ TAKUU ANTAA SINULLE MÄÄRÄTTYJÄ LAILLISIA OIKEUKSIA, JA SINULLA VOI MYÖS OLLA MUITA LAILLISIA OIKEUKSIA, JOTKA VAIHTELEVAT MAAN TAI OSAVALTION MUKAISESTI. Perämoottorin rjoitettu tkuu (Lähi-itä j Afrikk) TAKUUN LAAJUUS: Mercury Mrine tk, että sen uusiss perämoottori- j suihkupumpputuotteiss ei ole mterili- j vlmistusvirheitä ll ilmoitettun tkuuikn. TAKUUN KESTOAIKA: Tämä rjoitettu tkuu nt ktteen yhden (1) vuoden jksi lken tuotteen ensimmäisestä myyntipäivästä vp-jn viettoon vähittäisostjlle, ti siitä päivästä, jolloin tuote on ensimmäistä kert otettu käyttöön, riippuen siitä kumpi ensin tphtuu. Kuplliseen käyttöön tuotteille nnetn tkuusuoj yhdeksi (1) vuodeksi myyntipäivästä lukien ti yhdeksi (1) vuodeksi käyttöönottopäivästä lukien (näistä iemmin tphtuvst päivämäärästä lukien). Kuplliseksi käytöksi määritellään mikä thns työhön ti työsuhteeseen liittyvä tuotteen käyttö ti mikä thns käyttö, jok tuott tulo jonkin ikn tkuujn kuluess, vikk tuotett käytettäisiin vin joittin sellisiin trkoituksiin. Tkuuikn suoritettu osien korjus ti vihto ti huoltotehtävän suorittminen eivät pidennä tämän tkuun kestoik sen lkuperäistä päättymispäivää pitemmäksi. Vp-jn käytössä olevn tuotteen jäljellä olev tkuuik voidn siirtää sikklt toiselle, kun tuote rekisteröidään sinmukisesti uudelleen. Jäljellä olev tkuuik ei voi siirtää kupllisess käytössä sikklt toiselle. VAADITTAVAT EHDOT TAKUUSUOJAN SAAMISEKSI: Tkuu on voimss inostn vähittäismyyntisikkille, jotk ostvt tuotteen Mercury Mrinen myyntimss tphtuvn jkeluun vltuuttmlt jälleenmyyjältä j silloinkin vst sen jälkeen, kun Mercury Mrinen määrittelemä luovutust edeltävä trkstusmenettely on suoritettu j dokumentoitu. Tkuusuoj on stviss rekisteröimällä tuote sinmukisesti vltuutetuss jälleenmyyntipisteessä. Käyttö- j huolto-oppss kuvttu rutiinihuolto pitää suoritt jnmukisesti tkuusuojn ylläpitämiseksi. Mercury Mrine vr oikeuden vti, että tuotteen tulev tkuusuoj perustuu sinmukisen huollon todistettvn suorittmiseen. 3

10 TAKUUTIEDOT MITÄ MERCURY TEKEE: Mercuryn yksinominen j ino velvoite tämän tkuun puitteiss on rjoitettu hrkintmme mukn villisen osn korjmiseen, kyseisen osn ti osien vihtmiseen uusiin ti Mercury Mrinen sertifioimiin peruskorjttuihin osiin ti Mercury-tuotteen ostohinnn pluttmiseen. Mercury vr oikeuden tehdä ik join prnnuksi ti muutoksi tuotteisiin olemtt velvollinen tekemään muutoksi ikisemmin vlmistettuihin tuotteisiin. MITEN TAKUUSUOJA SAADAAN: Asikkn pitää järjestää Mercurylle kohtuullinen tilisuus korjuksen tekoon sekä kohtuullinen käsiksi pääsy tuotteeseen tkuuhuollon suorittmiseksi. Tkuuvteet tulee esittää tuomll tuote trkstettvksi Mercury-myyntiliikkeeseen, jok on vltuutettu tuotteen huoltmiseen. Mikäli ostj ei voi tuod tuotett tälliselle myyjälle, Mercurylle pitää tehdä siitä kirjllinen ilmoitus. Järjestämme sitten trkstuksen j mhdollisen tkuunlisen korjuksen. Tässä tpuksess ostj mks kikki sin liittyvät kuljetuskustnnukset j/ti mtkkulut. Mikäli suoritettu huolto ei ole tämän tkuun kttm, ostj mks kikki sin liittyvät työ- j mterilikulut sekä kikki muut kyseiseen huoltoon liittyvät kulut. Ellei Mercury niin pyydä tekemään, ostjn ei pidä lähettää tuotett ti tuotteen osi suorn Mercurylle. Tkuun smiseksi jälleenmyyjälle on esitettävä todiste rekisteröidystä omistuksest tkuuhuollon pyytämisen yhteydessä. MITÄ TAKUU EI KATA: Tämä rjoitettu tkuu ei kt rutiinihuoltokohteit, määräikishuoltoj, säätöjä, normli kulumist, väärinkäytön iheuttmi vurioit, epänormli käyttöä, potkurin ti välityssuhteen käyttöä, jok ei slli moottorin käyntiä sen suositeltvll täysksun kierroslukulueell (lisätietoj käyttö- j huolto-ohjekirjss), tuotteen käyttöä tvll, jok ei vst käyttö- j huolto-ohjekirjn toimint/käyttöjksoosn suosituksi, liminlyöntiä, onnettomuuksi, uppomist, väärää sennust (sinmukiset sennusmääritykset j -menetelmät on selostettu tuotteen sennusohjeiss), sitont huolto, sellisen vrusteen ti osn käyttöä, jot emme ole vlmistneet ti myyneet, suihkupumpun siipipyöriä j sisäkkeitä, käyttämistä polttoineiden, öljyjen ti voiteluineiden knss, jotk eivät sovellu käytettäviksi tuotteen knss (lisätietoj käyttö- j huolto-ohjekirjss), osien muuttmist ti poisto, veden pääsyä moottoriin polttoineen syötön, imusrjn ti pkoputkiston kutt, ti jäähdytysjärjestelmän tukoksest, moottorin käyttämisestä poiss vedestä, moottorin sennuksest liin korkelle peräpeiliin ti veneen jmisest moottorin olless liin kuksi trimmttun johtuvn riittämättömän jäähdytysveden tuotteelle iheuttmi vurioit. Tuotteen käyttö kisoihin ti muuhun kilpilutoimintn ti käyttö kilpilutyyppisen lyksikön knss missään viheess, jop edellisen omistjn toimest, mitätöi tkuun. Tämä tkuu ei kt kuluj, jotk liittyvät kuljetukseen, vesillelskuun, hinukseen, säilytykseen, puheluihin, vuokriin, vivn, luiskmksuihin, vkuutussuojn, linn mksuihin, jnhukkn, tulonmenetykseen ti mihinkään muihin stunnisiin ti välillisiin kustnnuksiin. Lisäksi veneen suunnittelust johtuvn veneen rkenteiden ti mterilin poistoon j/ti vihtoon liittyvät kulut, jott tuotteeseen päästäisiin veneessä käsiksi, eivät ole tämän tkuun kttmi. Mercury Mrine ei ole ntnut kellekään yksilölle ti yhteisölle, mukn lukien Mercury Mrinen vltuutetut jälleenmyyjät, vltuuksi tehdä muit vkuutuksi, esityksiä ti tkuit tuotteest kuin niitä, jotk sisältyvät tähän rjoitettuun tkuuseen, j jos sellisi on tehty, ne eivät ole knnekelpoisi Mercury Mrine vstn. Lisätietoj tämän tkuun kttmist tphtumist j olosuhteist sekä niistä, joit tkuu ei kt, on käyttö- j huolto-ohjekirjn tkuusuoj käsittelevässä osss, jok tässä minittun muodost osn tästä tkuust. VASTUUVAPAUTUSLAUSEKKEET JA RAJOITUKSET: KONKLUDENTIT TAKUUT MYYNTIKELPOISUUDESTA JA JOHONKIN MÄÄRÄTTYYN TARKOITUKSEEN SOPIVUUDESTA JÄÄVÄT NIMENOMAAN TAKUUN ULKOPUOLELLE. SIKÄLI KUIN KONKLUDENTTISIA TAKUITA EI VOIDA JÄTTÄÄ TAKUUN ULKOPUOLELLE, NE RAJOITETAAN ILMAISTUN TAKUUN KESTOAIKAAN. TÄMÄ TAKUU EI KATA SATUNNAIS- JA SEURANNAISVAHINKOJA. JOTKUT OSAVALTIOT/MAAT EIVÄT SALLI EDELLÄ ANNETTUJA VASTUUVAPAUTUSLAUSEKKEITA, RAJOITUKSIA JA POISSULKEMISIA, MISTÄ JOHTUEN NE EIVÄT EHKÄ SOVELLU SINUN TAPAUKSEESI. TÄMÄ TAKUU ANTAA SINULLE MÄÄRÄTTYJÄ LAILLISIA OIKEUKSIA, JA SINULLA VOI MYÖS OLLA MUITA LAILLISIA OIKEUKSIA, JOTKA VAIHTELEVAT MAAN TAI OSAVALTION MUKAISESTI. 3 vuoden rjoitettu tkuu korroosiot vstn TAKUUN LAAJUUS: Mercury Mrine tk, ettei yksikään uusi Mercury-, Mriner-, Mercury Rcing-, Sport Jetti M 2 -Jet-vetolite, Mercury Mrine -perämoottorin seurntlite, Mercury MerCruiser -sisämoottori ti - sisäperämoottori (tuote) lkk toimimst korroosion välittömänä seuruksen seurvss minitun jnjkson ikn. 4

11 TAKUUTIEDOT TAKUUN KESTOAIKA: Tämä rjoitettu korroosiotkuu kestää kolme (3) vuott joko siitä päivämäärästä, jolloin tuote ensimmäiseksi myytiin, ti siitä päivämäärästä, jolloin se ensiksi otettiin käyttöön sen mukn, kumpi sttuu ensin. Osien korjus ti vihto ti huoltotehtävän suorittminen tämän tkuun lisen eivät pidennä tämän tkuun kestoik sen lkuperäistä päättymispäivää kuemmksi. Tuotteen jäljellä olev tkuuik voidn siirtää sikklt toiselle (ei-kupllisess käytössä), kun tuote rekisteröidään sinmukisesti uudelleen. VAADITTAVAT EHDOT TAKUUSUOJAN SAAMISEKSI: Tkuu on stviss inostn vähittäismyyntisikkille, jotk ostvt myyjäliikkeeltä, jok on Mercury Mrinen vltuuttm tuotteen jälleenmyyjä mss, joss myynti on tphtunut, j silloinkin vst sen jälkeen, kun Mercury Mrinen määrittelemä luovutust edeltävä trkstusmenettely on suoritettu j dokumentoitu. Tkuusuoj on stviss rekisteröimällä tuote sinmukisesti vltuutetuss jälleenmyyntipisteessä. Käyttö- j huolto-ohjekirjss määritettyjen korroosionestolitteiden on oltv käytössä veneessä j käyttö- j huolto-ohjekirjss esitetty rutiinihuolto täytyy suoritt määrättynä ikn (mukn lukien rjoituksett suoj-nodit, määritettyjen voiteluineiden käyttö sekä kolhujen j nrmujen korjus), jott tkuu olisi voimss. Mercury Mrine pidättää oikeuden tehdä tkuusuojn riippuvksi sinmukisen huollon todisteist. MITÄ MERCURY TEKEE: Mercuryn yksinominen j ino velvoite tämän tkuun puitteiss on rjoitetusti, vlintmme mukn, korjt syöpyneet ost, viht syöpyneet ost uusiin ti Mercury Mrinen hyväksymiin peruskorjttuihin osiin ti korvt Mercury-tuotteest mksettu hint. Mercury vr oikeuden tehdä ik join prnnuksi ti muutoksi tuotteisiin olemtt velvollinen tekemään muutoksi ikisemmin vlmistettuihin tuotteisiin. MITEN TAKUUSUOJA SAADAAN: Asikkn on järjestettävä Mercurylle kohtuullinen mhdollisuus tuotteen korjmiseen sekä kohtuullinen pääsy tuotteeseen tkuuhuollon suorittmiseksi. Tkuuvteet tulee esittää tuomll tuote trkstettvksi Mercuryn jälleenmyyntipisteeseen, jok on vltuutettu tuotteen huoltmiseen. Mikäli ostj ei voi toimitt tuotett tälliselle jälleenmyyjälle, Mercurylle pitää tehdä siitä kirjllinen ilmoitus. Järjestämme sitten trkstuksen j mhdollisen tkuunlisen korjuksen. Tässä tpuksess ostj mks kikki sin liittyvät kuljetuskustnnukset j/ti mtkkulut. Mikäli suoritettu huolto ei ole tämän tkuun kttm, ostj mks kikki sin liittyvät työ- j mterilikulut sekä kikki muut kyseiseen huoltoon liittyvät kulut. Ellei Mercury niin pyydä tekemään, ostjn ei pidä lähettää tuotett ti tuotteen osi suorn Mercurylle. Tkuun smiseksi jälleenmyyjälle on esitettävä todiste rekisteröidystä omistuksest tkuuhuollon pyytämisen yhteydessä. MITÄ TAKUU EI KATA: Tämä rjoitettu tkuu ei kt sähköjärjestelmän korroosiot, vurioiden iheuttm korroosiot, pelkästään kosmeettiseen vurioon johtv korroosiot, väärinkäyttöä ti epäsinmukist huolto, lisävrusteiden, mittreiden ti ohjusjärjestelmien korroosiot, tehtll sennetun jet-vetolitteen korroosiot, vesiksvillisuudest johtuv korroosiot, lle yhden vuoden rjoitetull tuotetkuull myytyä tuotett, vrosi (sikkn hnkkimi osi), kupllisess sovelluksess käytettyjä tuotteit. Kuplliseksi käytöksi määritellään mikä thns työhön ti työsuhteeseen liittyvä tuotteen käyttö ti mikä thns käyttö, jok tuott tulo jonkin ikn tkuujn kuluess, vikk tuotett käytettäisiin vin joittin sellisiin trkoituksiin. Tämä korroosiotkuu ei kt hjsähkövirtojen iheuttm korroosiovuriot (rnnll olevt sähköliitännät, lähellä olevt veneet, vedenlinen metlli), vn siltä on suojuduttv käyttämällä korroosionsuojjärjestelmää, esim. Mercury Precision Prts- ti Quicksilver MerCthode -järjestelmää j/ti glvnisi eristimiä. Korroosiovurio, jok iheutuu virheellisestä kupripohjisen ksvillisuudenestomlin käytöstä, ei myöskään ole tämän rjoitetun tkuun kttm. Jos ksvillisuudenestosuojus on trpeen, suosittelemme tributyylitin-diptti (TBTA) -pohjisi ksvillisuudenestomlej perämoottoreille j MerCruiser-veneilysovelluksille. Alueill, joill TBTA-pohjiset mlit ovt lkisääteisesti kiellettyjä, voidn käyttää kupripohjisi mlej runkoon j peräpeiliin. Älä sivele mli suorn perämoottoriin ti MerCruisertuotteeseen. Lisäksi on huolellisesti vältettävä sähköä johtv yhteyttä tkuunlisen tuotteen j mlin välillä. MerCruiser-tuotteess on jätettävä vähintään 38 mm (1.5 in.) mlmton os peräpeilisennelmn ympärille. Ktso lisätietoj käyttö- j huolto-ohjekirjst. Lisätietoj tämän tkuun kttmist tphtumist j olosuhteist sekä niistä, joit tkuu ei kt, on käyttö- j huolto-oppn tkuusuoj käsittelevässä osss, jok tässä minittun muodost osn tästä tkuust. 5

12 VASTUUVAPAUSLAUSEKKEET JA RAJOITUKSET: TAKUUTIEDOT TÄMÄ TAKUU EI NIMENOMAISESTI KATA KONKLUDENTTISIA TAKUITA MYYNTIKELPOISUUDESTA JA TIETTYYN TARKOITUKSEEN SOVELTUVUUDESTA. SIKÄLI KUIN NIITÄ EI VOIDA JÄTTÄÄ TAKUUN ULKOPUOLELLE, HILJAISET TAKUUT RAJOITETAAN ILMAISTUN TAKUUN KESTOAJAKSI. TÄMÄ TAKUU EI KATA SATUNNAIS- JA SEURANNAISVAHINKOJA. JOTKUT OSAVALTIOT/MAAT EIVÄT SALLI EDELLÄ ANNETTUJA VASTUUVAPAUTUSLAUSEKKEITA, RAJOITUKSIA JA POISSULKEMISIA, MISTÄ JOHTUEN NE EIVÄT EHKÄ SOVELLU SINUN KOHDALLASI. TÄMÄ TAKUU ANTAA SINULLE MÄÄRÄTTYJÄ LAILLISIA OIKEUKSIA, JA SINULLA VOI MYÖS OLLA MUITA LAILLISIA OIKEUKSIA, JOTKA VAIHTELEVAT MAAN TAI OSAVALTION MUKAISESTI. Tkuun kttvuus j rjoitukset Tämän osn trkoituksen on eräiden tvllisimpien tkuukttvuuden väärinymmärrysten poistminen. Seurvt tiedot selittävät mitä plveluj tkuu ei kt. All olevt ehdot on lisätty viitteeksi kolmen vuoden rjoitettuun tkuuseen korroosion iheuttmi vikoj vstn, knsinväliseen rjoitettuun perämoottoritkuuseen j Yhdysvltojen j Kndn rjoitettuun perämoottoritkuuseen. Muist, että tkuu ktt korjukset tkuuikn, mikäli ne johtuvt mterili- j vlmistusvioist. Virheelliset sennukset, onnettomuudet, normli kuluminen j monet muut tuotteeseen vikuttvt syyt eivät ole tkuun lisi. Tkuu rjoittuu mterili- ti vlmistusvirheisiin, mutt inostn, jos sikkn ostos on tphtunut mss, joss olemme vltuuttneet jälleenmyynnin. Jos sinull on tkuut koskevi kysymyksiä, ot yhteys vltuutettuun myyjäliikkeeseen. He vstvt mielellään kikkiin kysymyksiisi. TAKUUN YLEISET RAJOITUSEHDOT 1. Pienet säädöt j viritykset, mukn luettuin sytytystulppien trkstus, puhdistus ti säätö, sytytysjärjestelmän ost, ksuttimien setukset, suodttimet, hihnt, säätimet j voitelutrkstus normlihuollon yhteydessä. 2. Tehtll sennetut vesisuihkuvetolitteet - Tkuun ulkopuolell olevt erityiset ost: Vesisuihkulitteen siipipyörä j tiiviste, jotk ovt vioittuneet iskun ti kulumisen johdost j vetokselin lkerit, jotk ovt kärsineet vesivhingon väärän kunnosspidon tki. 3. Huolimttomuuden ti huollon liminlyönnin, onnettomuuden, epänormlin käytön ti väärän sennuksen ti huollon iheuttm vurio. 4. Vedestä nosto, vesillelsku, hinuskulut, veneen osien ti mterilin irrotus j/ti tkisinpno, jok johtuu veneen rkenteest, jott sdn trpeellinen käsiksi pääsy tuotteeseen, kikki liittyvät kuljetuskustnnukset j/ti mtk-ik jne. Tkuuhuolto vrten on järjestettävä kohtuullinen käsiksipääsy tuotteeseen. Asikkn on toimitettv tuote vltuutettuun myyjäliikkeeseen. 5. Asikkn pyytämä muu lisähuoltotyö kuin tkuuvelvollisuuden täyttämisen vtim työ. 6. Ainostn seurviss tpuksiss voi työn suorittjn oll joku muu kuin vltuutettu myyjäliike: Jos se suoritetn hätätilnteess (jos mitään vltuutettuj myyjäliikkeitä, jotk voisivt suoritt vdittvn työn, ei ole sillä seudull ti ei ole mitään mhdollisuutt vedestä nostoon jne., j tehds on ntnut luvn ennen työn lkmist, että työ voidn suoritt tässä liikkeessä). 7. Kikki stunnis- j/ti seurnnisvhingot (säilytyskulut, puhelin ti kikenliset vuokrkulut, hnkluus ti jn ti nsion menetys) ovt omistjn vstuull. 8. Muiden kuin Mercury Precision ti Quicksilver osien käyttö tkuukorjuksiss. 9. Normlihuollon yhteydessä vihdetut öljyt, voiteluineet j nesteet ovt sikkn velvollisuuten, jollei kyseisen ineen menetyksen ti sstumisen iheuttj ole sm, jok iheutt tuotteen tkuun lisen toiminthäiriön. 10. Osllistuminen ti vlmistutuminen kilpiluun ti muuhun kilpiluluontoiseen toimintn ti käyttö kilpilutyyppisen lyksikön knss. 11. Moottorimelun ei välttämättä trvitse osoitt vkv moottoriongelm. Jos vinhku osoitt, että on kysymyksessä vkv sisäinen moottorihäiriö, jok voi iheutt vin, melu iheuttv til on korjttv tkuun lisen. 6

13 TAKUUTIEDOT 12. Alyksikön j/ti potkurin vurio, jok johtuu vedenlisen esineen iheuttmst iskust, on veneilyvrtilnne. 13. Vettä menee sisään moottoriin polttoineen tuloukost, ilmnottoukost ti pkoksujärjestelmästä ti veden lle joutumisen johdost. 14. Minkä thns osn vik, jok johtuu riittämättömästä jäähdytysvedestä, jok iheutuu moottorin käynnistämisestä poiss vedestä, viern ineen tukkimist tuloukoist ti jos moottori on sennettu liin korkelle ti trimmttu liin kus ulos. 15. Tuotteelle sopimttomien polttoineiden j voiteluineiden käyttö. Ktso os Huolto. 16. Rjoitettu tkuumme ei kt mitään tuotevuriot, jok on iheutunut sellisten osien j lisälitteiden sennuksest ti käytöstä mitä emme ole myyneet ti vlmistneet. Vit, jotk eivät liity kyseisten osien ti lisälitteiden käyttöön, ovt tkuun kttmi, jos ne muuten täyttävät kyseistä tuotett koskevn rjoitetun tkuun ehdot. 7

14 Veneilijäin vstuu YLEISTIETOJA Veneen käyttäjä (ohjj) on vstuuss veneen oikest j turvllisest ohjmisest sekä veneessä olevien j muiden henkilöiden turvllisuudest. Suosittelemme vkvsti, että jokinen veneen käyttäjä (ohjj) lukee j tuntee täysin tämän käsikirjn sisällön kokonisuudessn ennen perämoottorin käyttämistä. Tulee vrmist, että inkin yksi henkilö ohjjn lisäksi on tietoinen perämoottorin käynnistyksen, käytön j käsittelyn perusperitteist siltä vrlt, että ohjj on veneen käyttöön kykenemätön. Ennen perämoottorin käyttöä Lue tämä ohjekirj huolellisesti. Opettele käyttämään perämoottorisi oikein. Jos sinull on kysyttävää, ot yhteys jälleenmyyjään. Turvllisuus- j käyttöohjeiden noudttminen sekä niiden ohell terveen järjen käyttö voi utt estämään henkilövmmoj j tuotevurioit. Tässä ohjekirjss sekä moottoriss oleviss turvllisuusohjetrroiss käytetään seurvi turvllisuusvroituksi, jott kiinnität huomiot erityisiin turvllisuusohjeisiin, joit on noudtettv.! VAARA Osoitt vrllisen tilnteen, jok joht kuolemn ti vkvn vmmn, jos sitä ei vältetä.! VAARA Osoitt vrllisen tilnteen, jok voi joht kuolemn ti vkvn vmmn, jos sitä ei vältetä.! VAROITUS Osoitt vrllisen tilnteen, jok voi joht lievään ti kohtliseen vmmn, jos sitä ei vältetä. HUOMAUTUS Osoitt tilnteen, jok voi joht moottorin ti muun tärkeän osn rikkoutumiseen, jos sitä ei vältetä. Veneen teho! VAARA Sellisen perämoottorin käyttäminen, mikä ylittää veneen suurimmn sllitun hevosvoimrjn, voi 1. iheutt veneen hllinnn menetyksen, 2. sett liiksi pino perään iheutten veneen tspinosennon häiriintymisen ti 3. iheutt veneen hjomisen erikoisesti peräpeilin lueell. Veneen vrustmisest liin suurell moottorill voi oll seuruksen vkv vmm, kuolem ti veneen vhingoittuminen. 8

15 YLEISTIETOJA Älä käytä liin voimkst moottori äläkä ylikuormit venettäsi. Useimmt veneet on vrustettu trpeellisell tunnistuskilvellä, joss on veneen vlmistjn hllintohjeiden mukisesti määrittelemä suurin sllittu moottorin hevosvoim j kuormitus. Jos si ei ole selvä, ot yhteyttä kuppiseesi ti veneen vlmistjn. U.S. COAST GUARD CAP ACITY MAXIMUM HORSEPOWER XXX MAXIMUM PERSON CAPACITY (POUNDS) MAXIMUM WEIGHT CAPACITY Pikveneen j suuritehoisen veneen jo XXX XXX Jos perämoottorisi käytetään pikveneessä ti suuritehoisess veneessä, jok ei ole sinulle ennestään tuttu, suosittelemme, ettet j sitä koskn huippunopeudell pyytämättä ensin lustv opstust j tutustumisjo jälleenmyyjältä ti toiselt kuljettjlt, joll on kokemust vene/perämoottoriyhdistelmästä. Lisätietoj on lehtisessä Suuritehoisen veneen jo jonk st jälleenmyyjältä, mhntuojlt ti Mercury Mrinelt. Potkurin vlint Perämooottorin potkuri on yksi propulsiojärjestelmän tärkeimmistä osist. Virheellinen potkuri stt merkittävästi vikutt veneesi toimintn j joht perämoottorin vurioitumiseen. Mercury Mrinelt on suuri vlikoim lumiinist j ruostumttomst teräksestä vlmistettuj potkureit, jotk on suunniteltu sinun perämoottorisi vrten. Internetosoitteess voit tutustu koko tuotevlikoimn j vlit omn sovellukseesi prhiten sopivn potkurin. Voit myös kysyä neuvoj vltuutetult Mercury-jälleenmyyjältä. OIKEAN POTKURIN VALITSEMINEN Moottorin nopeuden mittminen trkll kierroslukumittrill on tärkeää oiken potkurin vlinnss. Vlitse veneilysovellukseesi potkuri, jok mhdollist moottorin toiminnn määritetyllä täysksun käyttölueell. Kun venettä käytetään täysksull normleiss kuormolosuhteiss, moottorin kierrosluvun tulee oll täysksun suositellun kierroslukulueen yläosss. Lisätietoj vihtoväleistätekniset tiedot. Jos moottorin kierrosluku on tämän lueen yläpuolell, vlitse suurempinousuinen potkuri, jott moottorin kierrosluku pienenee. Jos moottorin kierrosluku on tämän lueen lpuolell, vlitse pienempinousuinen potkuri, jott moottorin kierrosluku ksv. TÄRKEÄÄ: Sopivuuden j suorituskyvyn vrmistmiseksi Mercury Mrine suosittelee, että käytetään Mercuryn ti Quicksilverin potkureit j kiinnitysosi. 9

16 YLEISTIETOJA Potkureiss on tiedot läpimitst, nousust, lpojen määrästä j mterilist. Läpimitt j nousu on leimttu (vlettu) potkurin nvn sivuun ti päähän. Ensimmäinen numero trkoitt potkurin läpimitt j toinen numero nousu. Esimerkki: 14x19 trkoitt, että potkurin läpimitt on 14 tuum (36 cm) j nousu 19 tuum (48 cm). b Läpimitt b - Nousu - mtk yhden kierroksen ikn Seurvss on perustietoj potkureist. Tiedot uttvt sinu vlitsemn oiken potkurin veneilusovellukseesi. Läpimitt - Läpimitt trkoitt potkurin pyörähtäess syntyvän kuvitteellisen ympyrän hlkisij. Kunkin potkurin oike läpimitt on määritelty ennlt perämoottorisi mlliin sopivksi. Jos smlle nousulle on kuitenkin trjoll usempi läpimittoj kuin yksi, käytä suuremp läpimitt pinviin venesovelluksiin j pienempää läpimitt kevyempiin sovelluksiin. Nousu - Nousu trkoitt teoreettist mtk (ilmistu tuumin), jonk potkuri kulkee eteenpäin yhden kierroksen ikn. Nousu voi verrt uton vihteisiin. Mitä pienempi vihde, sitä nopemmin uto kiihtyy, mutt huippunopeus on mtlmpi. Vstvll tvll pienempinousuinen potkuri kiihtyy nopesti, mutt svutt mtlmmn huippunopeuden. Mitä suurempi nousu on, sitä nopemmin vene yleensä kulkee - tosin kiihtyvyys tvllisesti hidstuu. Oiken nousun määrittäminen - Trkist ensin täysksun kierrosluku normleiss kuormitusolosuhteiss. Jos täysksun kierrosluku on suositellull lueell, vlitse vihtopotkuri ti uusi potkuri, joll on sm nousu kuin nykyisellä. Jos nousu lisätään 1 tuum, täysksun kierrosluku pienenee :ll. Jos nousu pienennetään 1 tuum, täysksun kierrosluku ksv :ll Jos kolmilpisen potkurin tillle vihdetn nelilpinen potkuri, täysksun kierrosluku pienenee yleensä :ll. TÄRKEÄÄ: Vro vurioittmst moottori. Älä koskn käytä potkuri, joll moottori ylittää suositellun täysksun kierroslukulueen normliss toiminnss täysksull. POTKURIN MATERIAALI Useimmt Mercury Mrinen vlmistmt potkurit on tehty joko lumiinist ti ruostumttomst teräksestä. Alumiini sopii peruskäyttöön j on vkiovrusteen useiss uusiss veneissä. Ruostumton teräs on viisi kert lumiini kestävämpää j tuott yleensä suunnitteluominisuuksiens nsiost premmn kiihtyvyyden j huippunopeuden. Ruostumttomst teräksestä vlmistetuill potkureill on myös suurempi koko- j tyylivlikoim, mikä mhdollist prhn mhdollisen suorituskyvyn smisen veneellesi. KOLMILAPAINEN VERRATTUNA NELILAPAISEEN Kolmi- j nelilpisill potkureill on verrttomt suoritusominisuudet, j niitä on stvill usen kokoisin j niin lumiinist kuin ruostumttomst teräksestäkin vlmistettuin. Kolmilpisill potkureill on hyvä kokonissuorituskyky, j niillä svutetn nelilpisi potkureit suurempi huippunopeus. Nelilpisill potkureill voidn kuitenkin tvllisesti plnt nopemmin j ne ovt tehokkmpi mtknopeudell jettess, mutt niiden huippunopeus ei yllä kolmilpisten tsolle. 10

17 Perämoottorin kuko-ohjin YLEISTIETOJA 1. Perämoottoriisi sennetun kuko-ohjimen täytyy oll vrustettu "käynnistys vpll"-suojlitteell, jok ehkäisee moottorin käynnistymisen vihteen olless kytkettynä mihin thns muuhun sentoon kuin vpvihteelle.! VAARA Ehkäise äkillisen, rvmttomn kiihdytyksen iheuttm vkv vmmutuminen ti kuolem. Tämän perämoottorin rkenne vtii, että sen yhteydessä käytettävässä kuko-ohjimess on siihen sisältyvä lite, jok estää käynnistyksen vihteen olless kytkettynä mihin thns muuhun sentoon kuin vpvihteelle. Huomutus kukosäädöstä Ohjuksen yhdystnko, jok liittää ohjuskpelin moottoriin, on kiinnitettävä itselukittuvill muttereill. Näitä itselukittuvi muttereit ei s koskn korvt tvllisill muttereill (ei-lukittuvill), kosk ne löystyvät j tärisevät irti vputten yhdystngon.! VAARA Ohjuksen yhdystngon irtominen voi joht siihen, että vene tekee äkkinäisen, terävän käännöksen. Tämä mhdollisesti rju liike voi iheutt sen, että veneessä olijt lentävät yli lidn, mistä voi oll seuruksen vkv henkilövmm ti kuolem. - Itselukittuvt mutterit Nrullinen hätäktkisin Hätäktkisimen trkoituksen on smmutt moottori, kun kuljettj siirtyy niin kus kuljettjn piklt (esim. jos hän piskutuu vhingoss pois pikltn), että ktkisin ktivoituu. Ohjuskhvlliset perämoottorit j eräät kukosäädinmllit on vrustettu nrullisell hätäktkisimell. Nrullinen hätäktkisin voidn sent lisävrusteeksi yleensä kojelutn ti kuljettjn pikn viereiseen litn. 11

18 YLEISTIETOJA Nrun pituus on yleensä cm (4-5 ft.) kun se vedetään suorksi, j sen toisess päässä on ltt, jok työnnetään ktkisimeen, j toisess päässä on hknen, jok kiinnitetään kuljettjn. Hätäktkisijn nru on kierteinen, jott se on lepotilss niin lyhyt kuin mhdollist eikä sotkeudu lähellä oleviin esineisiin. Se on venyvä, jott minimoidn todennäköisyys sen ktivointiin vhingoss, jos kuljettj siirtyilee trkoituksell kuljettjn normlin pikn lähettyvillä. Jos hlutn lyhyempi hätäktkisinnru, kierrä nru kuljettjn rnteen ti säären ympäri ti tee nruun solmu. b Hätäktkisimen nru b - Nrullinen hätäktkisin Lue seurvt turvllisuustiedot ennen kuin jtkt. Tärkeitä turvllisuustietoj: Hätäktkisimen trkoituksen on smmutt moottori, kun kuljettj siirtyy niin kus kuljettjn piklt, että ktkisin ktivoituu. Näin tphtuu, jos kuljettj puto vhingoss lidn yli ti liikkuu riittävän kus kuljettjn piklt veneen sisällä. Lidn yli putominen j vhingoss veneestä ulos piskutuminen tphtuu todennäköisemmin mtllitisiss kumiveneissä, klstusveneissä, urheiluveneissä j kevyissä, herkästi ohjutuviss veneissä, joit ohjtn käsikhvll. Lidn yli putominen j vhingoss piskutuminen johtuvt myös todennäköisemmin huonoist käyttötvoist, joihin kuuluvt istuimen selkänojn ti lidn päällä istuminen plnusnopeuksill, seisominen plnusnopeuksill, klstusveneen kohotetuill knsill istuminen, plnusnopeudell jo mtlss ti esteitä sisältävässä vedessä, otteen irrottminen ohjuspyörästä ti -khvst, jok vetää jompnkumpn suuntn, lkoholin ti huumeiden käyttö ti usklis veneen käsittely suurill nopeuksill. Vikk hätäktkisimen ktivointi pysäyttää moottorin välittömästi, veneen eteneminen jtkuu jonkin mtk riippuen nopeudest j mhdollisest kääntökulmst smmutushetkellä. Vene ei kuitenkn tee loppuun ympyräkäännöstä. Vene voi vpll kulkiessn iheutt sen kulkureitillä oleville vmmoj, jotk ovt yhtä vkvi, kuin veneen olless moottorin työntämänä. Suositmme vkvsti, että muille veneessä oleville opetetn sinmukiset käynnistys- j jomenettelyt, jos he joutuvt hätätpuksess käyttämään moottori (esim. jos kuljettj heittyy vhingoss ulos veneestä).! VAARA Jos kuljettj puto veneestä, päällejost iheutuvn vkvn vmmn ti kuolemn mhdollisuutt voidn huomttvsti vähentää smmuttmll moottori välittömästi. Kytke in hätäktkisimen nrun molemmt päät kunnoll toinen hätäktkisimeen j toinen kuljettjn.! VAARA Vältä hätäktkisimen vhingoss ti thttomsti ktivoitumisest johtuv vuhdin hidstumisen iheuttm vkv vmm ti kuolem. Veneen kuljettj ei s koskn lähteä kuljettjn piklt irrottmtt hätäktkisimen nru itsestään. Ktkisimen ktivoituminen vhingoss ti thttomsti normlin jon ikn on myös mhdollist. Tämä voi iheutt jonkin ti kikki seurvist, mhdollisesti vrllisist tilnteist: Veneessä olevt sttvt heittyä eteenpäin, eteenpäin-liikkeen odottmttomn menetyksen tki, mikä on erityisen huolestuttv veneen etuosss oleviin mtkustjiin nähden, jotk sttvt heittyä keuln yli j mhdollisesti iskeytyä vihteiston koteloon ti potkuriin. Tehon j ohjuksen hllinnn menetys kovn merenkäynnin, voimkkn virrn ti kovn tuulen vllitess. 12

19 Hllinnn menetys lituriin jettess. YLEISTIETOJA Vedessä olevien henkilöiden suojminen VENEEN LIIKKUESSA Vedessä seisovn ti kelluvn henkilön on vike siirtyä syrjään nähdessään moottoriveneen tulevn kohti jop hiljisellkin vuhdill Hidst in vuhti j j erittäin vrovisesti pikoill, joiss voi oll ihmisiä vedessä. Ain kun vene liikkuu vpsti perämoottorin vihde vp-sennoss, ympäröivä vesi iheutt potkurin pyörimisen. Tämä potkurin vp pyöriminen voi iheutt vkvn vmmn. VENEEN OLLESSA PAIKALLAAN! VAARA Pysäytä moottori välittömästi, jos hvitset henkilön vedessä lähellä venettäsi. Vike vmm on todennäköinen, jos vedessä olev henkilö s iskun pyörivästä potkurist, liikkuvst veneestä, vihdekotelost ti liikkuvn veneeseen ti vihdekoteloon tiukkn kiinnitetystä lisälitteest. Vihd perämoottori vplle j smmut moottori, ennen kuin sllit ihmisten uid ti seiso vedessä lähellä venettä. Mtkustjien turvllisuusviesti ponttoni- j knsiveneet Veneen liikkuess pidä silmällä kikkien mtkustjien sijinti. Älä nn yhdenkään mtkustjn seistä ti käyttää sellisi istuimi, joit ei ole trkoitettu tyhjäkäyntiä suuremmll nopeudell joon. Veneen nopeuden äkkinäinen hidstuminen, mikä seur esimerkiksi törmäyksestä suureen ltoon ti vnveteen, äkillisestä ksun vähentymisestä ti jyrkästä veneen suunnn muutoksest, voi heittää mtkustjt veneen etuosn yli. Putominen veneen etuosn yli khden ponttonin väliin stt heidät vrn joutu perämoottorin tielle. VENEET, JOISSA ON AVOIN ETUKANSI Kukn ei s koskn oleskell knnell keulkiteen edessä veneen liikkuess. Pidä kikki mtkustjt keulkiteen ti -ituksen tkn. Etuknnell oleskelevt henkilöt voivt helposti piskutu lidn yli, ti jos ihmiset riiputtvt jlkojn etureunn yli, llokko voi vetäistä heidät jloist veteen

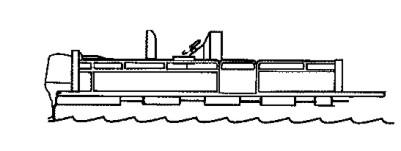

20 YLEISTIETOJA! VAARA Vältä vkv vmm ti kuolem ponttonin etupään ti voknnen yli putomisen j veneen lle jäämisen seuruksen. Pysy kukn knnen etupäästä j istu, kun vene on liikkeessä. VENEET, JOIDEN ETUPÄÄHÄN ON ASENNETTU KORKEAJALUSTAISET KALASTUSTUOLIT Korotettuj klstustuolej ei ole trkoitettu käytettäviksi, kun vene kulkee tyhjäkäyntiä ti uistelu nopemmll vuhdill. Istu inostn istuimill, jotk on trkoitettu suuremmill nopeuksill mtkustmiseen. Odottmton äkillinen veneen nopeuden hidstuminen voi pudott korkemmll istuvn mtkustjn veneen etuosn yli. Allokoss j vnvedessä hyppäys Vp-jn käyttöön trkoitettujen veneiden jo llokoss j vnvedessä on luonnollinen os veneilystä. Jos tämä suoritetn riittävällä nopeudell siten, että veneen runko on osittin ti kokonn vedestä kohonneen, syntyy määrätynlisi vrtilnteit, vrsinkin veneen lskeutuess tkisin veteen Suurin vr on veneen suunnn muutos hypyn ikn. Kun vene sitten koskett uudelleen vettä, se voi muutt äkkinäisesti suunt. Näin jyrkkä suunnn muutos voi singot veneessä olijt istuimistn ti lidn yli.! VAARA Vältä vkv henkilövmm ti kuolem, jok voi joht veneessä ti lidn yli sinkomiseen, kun vene lskeutuu tkisin veteen hypättyään llon ti vnveden yli. Vältä llon j vnveden iheuttmi hyppyjä mikäli mhdollist. Muistut kikki veneessä olijoit, että jos näin tphtuu, heidän on pysyteltävä mhdollisimmn lhll j pidettävä kiinni mistä thns veneen kiinteästä osst. On myös toinen hrvemmin iheutuv vrllinen tilnne, jos venettä jetn llokoss ti vnvedessä. Jos veneen keul on kllistunut ilmss ollessn trpeeksi kus lspäin, se voi vettä koskettessn mennä veden lle j siitä tulee hetkeksi "vedenlinen lus". Tämä pysäyttää veneen melkein heti j voi singot veneessä olijt eteenpäin. Vene voi myös ohjutu jyrkästi toiselle puolelle. 14

21 Vedenlisiin esteisiin osuminen YLEISTIETOJA Vähennä nopeutt j jtk vrovsti in, kun jt veneellä mtlss vedessä ti lueill, joill epäilet olevn vedenlisi esteitä, joihin perämoottori ti veneen pohj voivt osu. Tärkein kelluvien ti vedenlisten esteiden iheuttmien vmmojen ti törmäysvurioiden vähentämiskeino on veneen nopeuden rjoittminen. Tällisiss olosuhteiss veneen vähimmäisplnusnopeuden on oltv24 40 km/h (15 25 mph) ! VAARA Vältä kelluvn ti vedenliseen esteeseen osuneen moottorin osittisen ti kokonisen veneeseen sinkoutumisen iheuttm vkv loukkntuminen ti kuolem jmll enintään vähimmäisplnusnopeudell. Kelluvn ti vedenliseen esineeseen osuminen voi joht lukemttomiin eri tilnteisiin. Jotkut näistä tilnteist voivt iheutt seurv: Os perämoottorist ti koko perämoottori voi murtu irti j lentää veneeseen. Vene voi yhtäkkiä viht suunt. Tällinen terävä suunnnvihdos voi heittää mtkustjt istuimiltn ti veneen lidn yli. Veneen vuhti voi hidstu nopesti. Tämä heittää mtkustjt eteenpäin ti jop veneen lidn yli. Törmäys vurioitt perämoottori j/ti venettä. Pidä mielessä, että tärkein vmmojen ti törmäysvurioiden vähentämiskeino on veneen nopeuden rjoittminen. Veneen nopeus tulee rjoitt vähimmäisplnusnopeuteen, kun jetn vesillä, joill tiedetään olevn vedenlisi esteitä. Vedenliseen esineeseen osumisen jälkeen moottori pitää smmutt mhdollisimmn pin j on trkistettv, ettei osi ole rikkoutunut ti löystynyt. Jos vurioit näkyy ti epäillään, perämoottori pitää viedä vltuutetulle jälleenmyyjälle perusteellist trkstust j trvittvi korjuksi vrten. Pitää myös trkst, ettei veneessä ole runko- ti peräpeilimurtumi ti vuotoj. Vurioituneen perämoottorin käyttäminen voi iheutt lisävurioit perämoottorin muille osille ti vikutt veneen hllintn. Jos käyttöä on välttämätöntä jtk, tee niin huomttvsti pienemmillä nopeuksill.! VAARA Vältä veneen hllinnn menetyksestä johtuvt vkvt vmmt ti kuolem. Törmäysvurioituneen perämoottorin käytön jtkminen voi joht äkkinäiseen perämoottorin osrikkoon myöhemmän törmäyksen tphtuess ti ilmnkin. Trkstut perämoottori perusteellisesti j teetä kikki trpeelliset korjukset. 15

22 Pkoksupäästöt VARO HÄKÄMYRKYTYSTÄ YLEISTIETOJA Kikkien polttomoottoreiden pkoksuiss on hiilimonoksidi (häkää). Näitä ovt veneiden perämoottorit, perävetolitteet j sisämoottorit, jotk liikuttvt veneitä, sekä generttorit, jotk ntvt teho veneiden eri lisävrusteille. Häkä on tppv ksu, jok on hjutont, väritöntä j mutont. Häkämyrkytyksen lkuoireisiin, joit ei pidä sekoitt merisiruteen ti humltumiseen, kuuluvt päänsärky, huimus, uneliisuus j phoinvointi.! VAARA Vältä tilnnett, joss moottori käy veneen olless huonosti tuuletettu. Pitkäikinen ltistus hiilimonoksidille konsentrtion olless riittävä voi joht tjuttomuuteen, ivovurioon ti kuolemn. HYVÄ TUULETUS Tuulet mtkustjien pikk, v sivuverhot ti etupään luukut ksujen poistmiseksi. HUONO TUULETUS Esimerkki hyvästä ilmn virtuksest veneen läpi Tietyissä jo- j/ti tuuliolosuhteiss pysyvästi ktetut ti purjeknkll ktetut hytit ti ohjmot, joiss on riittämätön tuuletus, voivt vetää sisään häkää. Asenn veneeseen yksi ti usempi häkäilmisin. Hrvinisiss tpuksiss, erittäin tyynellä säällä, uimrit j mtkustjt, jotk ovt piklln seisovn veneen suljetull lueell, joss ti jonk lähellä käy moottori, sttvt ltistu vrlliselle häkätsolle. VENEEN OLLESSA PAIKALLAAN b - Moottorin käyttö, kun vene on htss lituripikss b Kiinnitettynä pikkn, joss on lähellä toinen vene, jonk moottori käy 16

23 YLEISTIETOJA VENEEN LIIKKUESSA b Veneen jokulm, joss keul on liin korkell b - Veneen jminen etupään luukkuj vmtt Lisälitteiden vlint perämoottoriin Alkuperäiset Mercury Precision ti Quicksilver -lisälitteet on erikoisesti suunniteltu j kokeiltu sopiviksi perämoottorisi vrten.! VAARA Tiedustele lisälitteiden sopivuutt myyjäliikkeiltä ennen niiden sentmist. Sopivien lisälitteiden väärinkäyttö ti sopimttomien lisälitteiden käyttö voi iheutt vkvn vmmn, kuolemn ti tuotteen toiminnn menetyksen. Jotkut lisälitteet, jotk eivät ole Mercury Mrinen tuottmi ti myymiä, eivät sovellu käytettäviksi turvllisesti perämoottorisi ti sen toimintmeknismin yhteydessä. Pyydä j lue kikkien vlitsemiesi lisälitteiden sennus-, käyttö- j huoltokäsikirjt. Opstust turvlliseen veneilyyn Jott vesiteistä voitisiin turvllisesti nutti, tutustu pikllisiin j yleisiin veneilyn sääntöihin j rjoituksiin j ot huomioon seurvt ohjeet. Käytä kelluntvälineitä. Pidä virnomisten hyväksymä henkilökohtinen, sopivn kokoinen, veteen heitettävä kellumisväline jokist henkilöä vrten käyttövlmiin veneessä. Älä ylikuormit venettä. Useimmt veneet on luokiteltu j hyväksytty käyttöön suurimmn sllitun kuormituksen (pinon) mukn (ktso veneen kuormituskilvestä). Jos tämä ei ole selvä, ot yhteyttä myyjään ti veneen vlmistjn. Suorit turvllisuustrkstukset j vdittu huolto säännöllisen iktulun mukn j vrmist, että kikki korjukset on suoritettu sinmukisesti. Perehdy kikkiin merenkulkusääntöihin j vesistölkeihin, j noudt niitä. Veneen ohjjn tulisi suoritt veneilyn turvllisuuskurssi. Vrmist, että jokinen veneessä olij istuu piklln. Älä nn kenenkään istu ti oleskell sellisiss veneen osiss, jotk eivät ole trkoitetut siihen trkoitukseen. Tähän kuuluvt istuinten tkost, reelingit, peräpeili, keul, knnet, korotetut klstustuolit, pyörivä klstustuoli; missään sellisess veneen osss, joss odottmton vuhdin lisäys, äkkinäinen pysähtyminen, odottmton veneen ohjuksen menetys ti äkkinäinen veneen liike voi heittää henkilön yli lidn ti veneeseen. Älä mene vesille ollesssi lkoholin ti huumusineiden vikutuksen lisen. Näiden ineiden käyttö vikutt hrkintkykyysi j hidst suuresti toimintnopeuttsi. Vlmist muit veneen ohjji. Opet inkin yhdelle veneessä olevlle henkilölle perusohjeet perämoottorin käynnistämisessä j veneen ohjuksess sen vrlt, että ohjj ei kykene toimimn ti puto veteen. Mtkustjien veneeseentulo. Pysäytä moottori in, kun mtkustjt nousevt veneeseen, poistuvt veneestä ti ovt lähellä veneen perää (potkuri). Perämoottorin vihtminen vplle ei ole riittävä vrotoimenpide. Ole vlps! Veneen ohjj on vstuuss sinmukisen näkö- (j kuulo) -tähystyksen ylläpitämisestä. Ohjjll on oltv esteetön näköl erikoisesti veneen eteen. Mtkustjt, kuorm ti klstusistuimet eivät s peittää ohjjn näköl, kun venettä jetn tyhjäkäyntiä suuremmll nopeudell. 17

24 YLEISTIETOJA Älä milloinkn j venettä suorn vesihiihtäjän tkse sillä hiihtäjä voi ktu. Niinpä esimerkiksi 40 km:n (25 MPH) tuntinopeudell kulkev vene svutt 61 m:n (200 jlk) päähän veneen eteen ktuneen hiihtäjän 5 sekunniss. Vro ktuneit vesihiihtäjiä. Jos käytät venettäsi vesihiihtoon ti smnlisiin toimiin, pidä in ktunut vesihiihtäjä veneen ohjjn puolell, kun plt tkisin hiihtäjää uttmn. Ohjjn on in pidettävä ktunut hiihtäjä näköpiirissään eikä koskn peräydyttävä hiihtäjän ti kenenkään muun vedessä olevn luo. Ilmoit onnettomuudet. Ann pikllisille virnomisille lkimääräinen ilmoitus veneonnettomuuksist. Srjnumeron kirjminen On tärkeää kirjoitt tämä numero muistiin vstisen vrlle. Srjnumero sijitsee kuvn mukisess kohdss. Seril Numbe r XXXXXXXX XXXX b H PL K W KG MAX RPM B d c XX Srjnumero c - Vlmistusvuosi b - Mllitunnus d - CE-merkki (sikäli kuin soveltuu) Tekniset tiedot Mllit 3.0 litr Hevosvoimi Kilowttej Täysksun kierroslukulue /min /min Eteenpäinvihteen joutokäyntinopeus /min Sylinterien lukumäärä 6 Iskutilvuus Sylinterin läpimitt Iskunpituus 3044 cm³ (185 cu. in.) 92,1 mm (3.626 in.) 76,2 mm (3.000 in.) Suositeltv sytytystulpp Chmpion QL77CC 1. Sytytystulpn kärkiväli 0,90 mm (0.035 in.) Välityssuhde 1,75:1 1. Käytä näissä mlleiss inostn Chmpion QL77CC -sytytystulppi ti Mercury Mrinen hyväksymiä vihtoehtoisi sytytystulppi. Kysy Mercury Mrinen vltuutetult jälleenmyyjältä neuvo ennen sytytystulppien vihto. Väärien sytytystulppien käyttö voi vurioitt moottori. 18

25 YLEISTIETOJA Mllit 3.0 litr Suositeltv polttoine Suositeltv öljy Vihteistokotelon voiteluöljytilvuus Akun teho Ltusjärjestelmän teho Ktso Polttoine j öljy Ktso Polttoine j öljy 798 ml (27 fl. oz.) 630 merikäynnistysmpeeri (MCA) ti 490 kylmäkäynnistysmpeeri (CCA) ti 80 mpeeritunti 60 mpeeri Osien tunnistus g b c d h e f i j b - c - d - e - Yläkopp Alkopp Vesipumpun ilmisinukko Rikiputki Ilmnoton estolevy f - g - h - i - j - Anodilevy Kippuksen pukytkin Peräpeilin kiinnikkeet Vihteistokotelo Jäähdytysveden sisäänottoukot 19

26 KULJETUS Veneen/perämoottorin vetäminen trilerill Vedä venettäsi trilerill perämoottorin olless kllistettun ls pystysuorn käyttösentoon. Jos trvitn lisää mvr, perämoottori on kllistettv ylös käyttämällä perämoottorin tukilitett, jonk s hnkki lisälitteen. Pyydä pikllist myyjäliikettä suosittelemn sellist. Lisää mvr voidn trvit ruttietsoristeysten, joteiden j trilerin hyppimisen vuoksi TÄRKEÄÄ: Älä luot siihen, että Power Trim- / kippijärjestelmä ti kippilukko pitää yllä riittävän mvrn trilerill veto vrten. Perämoottorin kippilukko ei ole trkoitettu tukemn perämoottori trilerill vedettäessä. Vihd perämoottori eteenpäinvihteelle. Tämä estää potkuri pyörimästä vpsti. 20

27 Polttoinesuositukset POLTTOAINE JA ÖLJY TÄRKEÄÄ: Sopimttomn polttoineen käyttö voi vioitt moottori. Sopimttomn polttoineen käytön iheuttm moottorivurio ktsotn moottorin sittomksi käytöksi eikä rjoitettu tkuu kt siitä iheutuv vuriot. POLTTOAINELAADUT Mercury Mrine -moottorit toimivt tyydyttävästi, kun käytetään tunnetunmerkkistä lyijytöntä polttoinett, jok täyttää seurvt ohjervot: Yhdysvllt j Knd - pumpuss näkyvä polttoineen oktniluku on vähintään 87 (R+M)/2. Premiumpolttoine [92 (R+M)/2 oktni] on myös hyväksyttävää. ÄLÄ käytä lyijyä sisältävää pollttoinett. Yhdysvltojen j Kndn ulkopuolell - pumpuss näkyvä polttoineen oktniluku on vähintään 90 RON. Korkeoktnisempi polttoine (98 RON) on myös hyväksyttävää. Jos lyijytöntä polttoinett ei ole stvn, käytä tunnetunmerkkistä lyijyä sisältävää polttoinett. REFORMULOITUJEN (HAPETETTUJEN) POLTTOAINEIDEN KÄYTTÖ (VAIN YHDYSVALLAT) Tämäntyyppistä polttoinett on käytettävä tietyillä lueill Yhdysvlloiss. Näissä polttoineiss käytettävät kksi hpetint ovt lkoholi (etnoli) ti eetteri (MTBE ti ETBE). Mikäli omll seudullsi stvn polttoineen hpettimen käytetään etnoli, ktso koht Alkoholi sisältävät polttoineet. Näiden reformuloitujen polttoineiden käyttö Mercury Mrine -moottoriss on hyväksyttävää. ALKOHOLIA SISÄLTÄVÄT POLTTOAINEET Jos lueellsi myytävä polttoine sisältää joko metnoli (metyylilkoholi) ti etnoli (etyylilkoholi), sinun on oltv tietoinen sen mhdollisist hittvikutuksist. Nämä hittvikutukset ovt vkvmpi metnolin iheuttmin. Polttoineen lkoholiprosentin lisääminen voi myös phent näitä hittvikutuksi. Eräät näistä hittvikutuksist iheutuvt siitä, että polttoineess olevn lkoholiin imeytyy ilmst kosteutt, mistä seur veden/lkoholin erottuminen polttoinesäiliössä olevst polttoineest. Mercury Mrine -moottorin polttoinejärjestelmän ost kestävät korkeintn 10 % lkoholi sisältävää polttoinett. Me emme tiedä, minkä prosenttimäärän veneesi polttoinejärjestelmä kestää. Pyydä veneen vlmistjlt yksityiskohtiset suositukset veneen polttoinejärjestelmän osist (polttoinesäiliöt, -letkut j liittimet). Ole tietoinen siitä, että lkoholi sisältävä polttoine voi lisätä: Metlliosien syöpymistä Kumi- ti muoviosien rppeutumist Polttoineen tunkeutumist kumiletkujen läpi Käynnistys- j toimintvikeuksi! VAARA TULIPALO- JA RÄJÄHDYSVAARA: Polttoinevuoto polttoinejärjestelmän mistä thns osst voi muodost tuliplo- j räjähdysvrn, jok voi iheutt vkvn tpturmn ti kuolemn. Koko polttoinejärjestelmän määräikinen trkstus on välttämätöntä, vrsinkin säilytyksen jälkeen. Kikki polttoinejärjestelmän ost tulee trkst vuodon, pehmenemisen, kovettumisen, pisumisen ti korroosion vrlt. Jos vuodon ti hurstumisen merkkejä ilmenee, os on vihdettv ennen kuin moottori käytetään enempää. Polttoineess käytettävän lkoholin mhdollisten hittvikutusten johdost suositelln lkoholittomn polttoineen käyttöä mikäli mhdollist. Jos stviss on vin lkoholi sisältävää polttoinett ti jos ei tiedetä, onko polttoineess lkoholi, vuotoj j tvnomisest poikkevi sioit pitää trkkill tvllist usemmin. TÄRKEÄÄ: Kun Mercury Mrine -moottoriss käytetään lkoholi sisältävää polttoinett, sen pitkäikist säilytystä polttoinesäiliössä tulee välttää. Veneille yleiset pitkät säilytysjksot iheuttvt inutltuisi ongelmi. Autoiss lkoholisekoitteiset polttoineet yleensä käytetään, ennen kuin niihin ehtii imeytyä niin pljon vettä, että syntyy vikeuksi, mutt veneet seisovt usein jouten niin pitkään, että nesteet ehtivät erottu. Lisäksi säilytyksen ikn voi tphtu sisäistä syöpymistä, jos lkoholi on liuottnut sisäosien suojvn öljyklvon. 21

28 Öljysuositus Suositeltv öljy POLTTOAINE JA ÖLJY Premium TC-W3 kksithtiperämoottoriöljy TÄRKEÄÄ: Öljyn täytyy oll NMMA:n sertifioim TC-W3 kksithtiöljyä Tälle moottorille suositetn Mercuryn ti Quicksilverin Premium TC-W3 kksithtiöljyä. Suojuksen j voitelun lisäämiseksi suositetn Mercuryn ti Quicksilverin Premium Plus TC-W3 2-thtiöljyä. Mikäli Mercuryn ti Quicksilverin perämoottoriöljyä ei ole stviss, korv se muunmerkkisellä kksithtiperämoottorin öljyllä, joll on NMMA:n vhvistus TC-W3. Vkv moottorivurio voi iheutu l-rvoisen öljyn käytöstä. Polttoinevtimukset moottorin totutusjoss Älä käytä vlmiiksi sekoitettu bensiiniä j öljyä totutusjon ikn. Moottori s utomttisesti lisää öljyä totutusjon ikn. Käytä tuorett, suositeltu bensiiniä moottorin totutusjon ikn j sen jälkeen. Polttoineen virtusrjoitusten välttäminen TÄRKEÄÄ: Komponenttien lisääminen polttoineen syöttöjärjestelmään (suodttimet, venttiilit, liitokset yms.) voi rjoitt polttoineen virtust. Tämä voi iheutt moottorin smmumisen hitll nopeudell j/ti lihn polttoineseoksen syötön suurill kierroksill, mikä voi iheutt moottorivurioit. Erillisen öljysäiliön täyttö Poist täyttökorkki j täytä määritellyllä öljyllä. Öljysäiliön tilvuus on 11,5 litr (3 gl.). Pne täyttökorkki tkisin j kiristä pitävästi. TÄRKEÄÄ: Vrmist in, että öljysäiliön korkki on kierretty tiiviisti kiinni. Ilmvuoto estää öljyn virtuksen moottoriin. Moottoriin kiinnitetyn öljysäiliön täyttö HUOMAUTUS: Tämän säiliön täyttö on trpeen vin, jos öljytso lskee j öljyn vähäisyydestä vroittv järjestelmä ktivoituu. 1. Poist yläkopp. 2. Löysää moottorin öljysäiliön täyttökorkki. Käytä moottori, kunnes kikki ilm on poistunut öljysäiliöstä j säiliö on täyttynyt öljyllä ylivuotoon sti. or27 22

29 POLTTOAINE JA ÖLJY 3. Kiristä täyttökorkki uudestn. Smmut moottori j pne yläkopp tkisin. Polttoinesäiliön täyttö! VAARA Vältä bensiinin tuleen syttymisestä ti räjähdyksestä iheutuv vkv vmm ti kuolem. Pysäytä in moottori äläkä tupkoi ti slli votult ti kipinöitä lueell, joll polttoinesäiliöitä täytetään. Täytä polttoinesäiliöt ulkon kuumuudest, kipinöistä j votulest loitoll. Poist knnettvt polttoinesäiliöt veneestä niiden täyttämiseksi. Pysäytä in moottori ennen säiliöiden täyttöä. Älä täytä polttoinesäiliöitä täysin. Jätä noin 10 % säiliön tilvuudest täyttämättä. Polttoine ljenee lämpötiln noustess j voi vuot pineen lisen, jos säiliö on kokonn täynnä. 23

30 OMINAISUUDET JA HALLINTALAITTEET Kukosäätimen toiminnot Veneessäsi voi oll vrusteen jokin kuvn mukisist Mercury Precision- ti Quicksilver-kukosäätimistä. Jollei näin ole, pyydä myyjäliikkeeltä kukosäätimen toimintojen j käytön selostust. f c b c h g b i c e d d e f g i f Ohjuskhv eteenpäin, vp, peruutus b - Vp-sennon vputusvipu c - Kllistus/kippikytkin (jos vrustettu) - Ktso koht Ominisuudet & hllintlitteet Sähköinen jokulmn säätö j kippus. d - Nrullinen hätäktkisin Ktso koht Yleistietoj Nrullinen hätäktkisin. e - Nru Ktso koht Yleistietoj Nrullinen hätäktkisin. f - g - h - i - Ksun kitksäätö Konsolin säätimet edellyttävät suojuksen poisto säätöä vrten. Virtlukko "OFF," "ON," START." Nopen tyhjäkäynnin vipu Ktso koht Käyttö Moottorin käynnistys. Pelkän ksun pinike Ktso koht Käyttö Moottorin käynnistys. Vroitusjärjestelmä Perämoottorin vroitusjärjestelmä käsittää veneen sisällä olevn torven. Vroitustorvi voi sijit kukosäätimen sisällä ti oll virtlukkoon kytkettynä. b Kukosäätimen sisällä olev torvi b - Virtlukkoon yhdistetty torvi 24

31 OMINAISUUDET JA HALLINTALAITTEET VAROITUSTORVEN ÄÄNIMERKIT Kun virtlukko käännetään sentoon "ON" (päällä), torvi nt kokeeksi lyhyen äänimerkin, jok osoitt torven toimivn. Vroitustorvi nt joko jtkuvn piippuksen ti toistuvi lyhyitä piippuksi. Tämä hälyttää käyttäjän j utt tunnistmn ll luetellut tilnteet. Ktso tiettyjen moottorin toimintojen j lisätietojen näytön selitykset SmrtCrft-tuotteen tiedoist jäljempää. Vroitustorvi Toiminto Ääni Kuvus Käynnistys Yksi piippus Normli järjestelmätesti Alhinen öljymäärä Vettä polttoineess Jäähdytysjärjestelmän ongelm Jtkuv Neljä piippust jok toinen minuutti Neljä piippust jok toinen minuutti Öljytso on lhinen moottoriin kiinnitetyssä säiliössä. Täytä moottoriin sennettu öljysäiliö j ulkoinen öljysäiliö. Ktso koht Polttoine j öljy. Veden erottvss polttoineensuodttimess olev vesi svutt täyden tson. Vesi voidn poist suodttimest. Ktso kohdst Huolto Polttoinejärjestelmä suodttimen poistoohjeet. Engine Gurdin -rjoitusjärjestelmä ktivoituu. Tehorj vihtelee ylikuumentumistson mukn. Vihd perämoottori vplle j trkist, tuleeko vesipumpun ilmisinukost tsinen vesivirt. Ellei vettä tule vesipumpun ilmisinreiästä ti virtus on ktkonist, pysäytä moottori j trkist, ettei veden sisäänottoukoiss ole esteitä. Rjoitusjärjestelmä on NOLLATTAVA, ennen kuin moottori voi käydä korkemmill nopeuksill. Ksuvivun siirtäminen tkisin joutokäynnille noll järjestelmän. Öljytso on kriittisen lhinen Jtkuv Engine Gurdin -rjoitusjärjestelmä ktivoituu. Teho rjoittuu. Öljytso on kriittisen lhinen moottoriin sennetuss öljysäiliössä. Täytä moottoriin sennettu öljysäiliö j ulkoinen öljysäiliö. Öljypumppuvik Jtkuv Engine Gurdin -rjoitusjärjestelmä ktivoituu. Teho rjoittuu. Vroitustorvi nt äänimerkin, jos öljypumpun sähköinen toimint lkk. Moottori ei s voiteluöljyä. Moottorin ylikierrokset Jtkuv Vroitustorvi ktivoituu heti, kun moottori ylittää sllitun kierrosluvun. Järjestelmä rjoitt moottorin nopeuden sllitulle nopeuslueelle. Moottorin ylikierrokset ovt merkki ongelmst, jok on korjttv. Ylikierrosten iheuttjn voi oll väärä potkurin nousu, moottorin korkeus, trimmikulm tms. Anturilue ylitetty Jtkuv Engine Gurdin -rjoitusjärjestelmä Toistuv piippus ktivoituu. Teho rjoittuu. 25

32 OMINAISUUDET JA HALLINTALAITTEET ENGINE GUARDIAN -RAJOITUSJÄRJESTELMÄ Engine Gurdin -rjoitusjärjestelmä vlvoo moottorin kriittisiä ntureit j etsii merkkejä lkvist ongelmist. Järjestelmä ilmoitt ongelmist päästämällä jtkuvn piippuksen j/ti lentmll moottorin teho suojtkseen moottori. Jos Gurdin -järjestelmä on ktivoitu, lenn ksunopeutt. Torven äänimerkki loppuu, kun ksunopeus on sllituiss rjoiss. Ot yhteys myyjäliikkeeseen, jos trvitset pu. SMARTCRAFT-TUOTE Tähän perämoottoriin voidn hnkki Mercury SmrtCrft -mittrijärjestelmä. Mittrien näyttämiä toimintoj ovt mm. moottorin kierrosluku, jäähdytysnesteen lämpötil, kun jännite, polttoineenkulutus j moottorin käyttötunnit. SmrtCrft-mittrijärjestelmä utt myös Engine Gurdin -järjestelmän vinmäärityksessä. SmrtCrftmittrijärjestelmä näyttää kriittisiä moottorihälytystietoj j mhdollisi ongelmi. Hydrulinen jokulmn säätö j kllistus POWER TRIM JA KALLISTUS Perämoottorisssi on trimmi-/kllistussäätö nimeltään Power Trim. Tämän vull käyttäjä voi helposti säätää perämoottorin sento pinmll trimmikytkintä. Perämoottorin siirtämistä lähemmäksi peräpeiliä kutsutn "sisään" ti "ls" trimmukseksi. Perämoottorin siirtämistä kuemmksi veneen peräpeilistä kutsutn "ulos" ti "ylös" trimmukseksi. Termi "trimmi" viitt yleensä perämoottorin säätöön ensimmäisten 20 :n lueell. Tätä säätöluett käytetään veneen plntess. Termiä kllistus käytetään tvllisesti, kun perämoottori säädetään kuemmksi ylös vedestä. Moottorin olless smmutettun perämoottori voidn kllist pois vedestä. Hitll joutokäynnillä perämoottori voidn myös kllist trimmilueen ohi esimerkiksi mtlss vedessä käyttöä vrten. b c b - Trimmiktkisin Kllistuksen liikelue c - Trimmuksen liikelue POWER TRIM -KÄYTTÖ Useimmiss veneissä trimmilueen keskilueell toimiminen nt tyydyttäviä tuloksi. Jott voit kuitenkin hyötyä trimmuskyvystä täysin, stt joskus trimmt perämoottori kokonn ls ti ylös. Smll kun tietyt suorituskyvyn tekijät prnevt, kuljettjlle tulee lisää vstuut j hänen tulee tietää mhdollisist hllint vrntvist tekijöistä. Merkittävin hllint vrntv tekijä on vääntövoim, jok tuntuu ohjuspyörässä ti ohjuskhvss. Ohjuksen vääntövoim iheutuu siitä, että perämoottori on trimmttu niin, ettei potkurinkseli ole vedenpinnn suuntinen. 26

33 OMINAISUUDET JA HALLINTALAITTEET! VAARA Vältä mhdolliset vkvt henkilövmmt ti kuolem. Kun perämoottori on trimmttu sisään ti ulos neutrlin ohjustiln ulkopuolelle, ohjuspyörään ti ohjuskhvn voi kohdistu veto jompnkumpn suuntn. Jos ohjuspyörästä ti ohjuskhvst ei pidetä tukev otett oltess tällisess tilss, veneen hllint voidn menettää, kosk perämoottori voi kääntyä vpsti. Vene voi nyt pyörähtää ti tehdä äärimmäisen tiukn käännöksen, jok voi yllättää mtkustjt j heittää heidät veneen pohjlle ti lidn yli. Mieti seurvi seikkoj trksti. 1. Sisään ti ls trimmus voi: Lske keul. Joht nopempn plnukseen, etenkin kuormn olless rsks ti veneen olless peräpinoinen. Prnt yleensä jo-ominisuuksi llokoss. Lisätä ohjuksen vääntöä oikelle (potkurin pyöriessä normliin tpn oikelle). Lske liik käytettynä eräiden veneiden keul niin pljon, että se lk kyntää vettä veneen plntess. Tämä voi iheutt yllättävän käännöksen jompnkumpn suuntn (tätä snotn keul- ti yliohjutuvuudeksi), jos yritetään kääntyä ti jos kohdtn merkittävä lto.! VAARA Vältä mhdolliset vkvt henkilövmmt ti kuolem. Säädä perämoottori keskivälin trimmisentoon heti kun vene pln, jott vältetään mhdollisen veneen pyörähtämisen iheuttm veneestä putominen. Älä yritä kääntää venettä sen plntess, jos perämoottori on trimmttu ivn sisään ti ls j ohjuspyörässä ti ohjuskhvss tuntuu vääntöä. Joisskin hrvoiss tpuksiss käyttäjä voi päättää rjoitt sisään trimmust. Tämä voidn svutt ostmll jälleenmyyjältä ruostumttomst teräksestä tehty kllistustppi j työntämällä se yhteen peräpeilin kiinnikkeiden rei'istä. Kuljetuspultti, jot ei ole tehty ruostumttomst teräksestä, ei pidä käyttää tähän sovellukseen muuten kuin väliikisesti. 2. Ulos ti ylös trimmus voi: Nost keul vedestä. Yleensä lisätä huippunopeutt. Lisätä mvr jesssi vedenlisten esineiden yli ti mtlikoss. Lisätä ohjuksen vääntöä vsemmlle normliss sennuskorkeudess (potkurin pyöriessä normliin tpn oikelle). Liiksi trimmttun iheutt veneen hyppimistä ti potkurin ilmnsnti. Aiheutt moottorin ylikuumenemist, jos jäähdytysveden ottoukot ovt veden yläpuolell. KALLISTUKSEN KÄYTTÖ Kllist perämoottori smmuttmll moottori j pinmll trimmi-/kippiktkisint ti lisävrusteen stv ylöskippuskytkintä nostosentoon. Perämoottori kllistuu ylöspäin, kunnes kytkin vputetn ti se svutt äärimmäisen kllistussennon. 1. Kytke kippuksen tukivrsi kiertämällä nuppi sdksesi tukivrren nousemn. 2. Lske perämoottori lepäämään tukivrren vrn. 27

34 OMINAISUUDET JA HALLINTALAITTEET 3. Kytke kippuksen tukivrsi irti kohottmll perämoottori irti tukivrrest j kääntämällä vrtt ls. Lske perämoottori ls Kippuksen tukivrsi b - Nuppi b KÄSIN KALLISTAMINEN Jollei perämoottori voi kllist käyttämällä hydrulist jokulmn/kllistuskytkintä, perämoottori voi kllist käsin. 1. Käännä käsikäyttöistä kllistuksen vputusventtiiliä 3 kierrost vstpäivään. Tämä mhdollist perämoottorin käsinkllistuksen. Kllist perämoottori hluttuun sentoon j kiristä käsikäyttöinen kllistuksen vputusventtiili. HUOMAUTUS: Käsikäyttöinen kllistuksen vputusventtiili on kiristettävä, ennen kuin perämoottori käytetään, jott estetään perämoottorin kllistuminen ylös peruutettess KALLISTUKSEN APUKYTKIN Tätä pukytkintä voidn käyttää perämoottorin kllistmiseen ylös ti ls hydrulist jokulmn säätöjärjestelmää käyttämällä. - Kllistuksen pukytkin

35 OMINAISUUDET JA HALLINTALAITTEET KÄYTTÖ MATALASSA VEDESSÄ Käytettäessä venettä mtlss vedessä perämoottori voi kllist suurint trimmikulm pitemmälle pohjn osumisen estämiseksi. 1. Vähennä moottorin käyntinopeus lle /min. 2. Kllist perämoottori ylös. Vrmist, että kikki vedenottoukot pysyvät jtkuvsti vedessä. 3. Käytä moottori vin hitll nopeudell. Jos moottorin nopeus ylittää /min, perämoottori plutuu utomttisesti ls enimmäistrimmilueelle. 29

36 KÄYTTÖ Käyttöä ennen tehtävien trkistusten list Käyttäjä tuntee turvllisen nvigoinnin, veneilyn j käytön toimenpiteet. Jokiselle veneessä olijlle on hyväksytyn mllinen, sopiv koko olev kelluntvrustus, jok on myös helposti stvill (lin mukisesti). Pelstusrengs ti kellunttyyny, jok on suunniteltu heitettäväksi veden vrn joutuneelle. Tunne veneen enimmäiskntokyky. Ktso veneen kntokyky tyyppikilvestä. Polttoineensyöttö toimii. Öljynsyöttö (tuoreöljyvoitelu) on kunnoss. Järjestä mtkustjt j kuorm siten, että pino jkutuu veneessä tsisesti j jokisell on kunnollinen istumpikk. Kerro jollekulle, mihin olette menoss j milloin iotte plt. On litont käyttää venettä päihtyneenä ti huumeiden vikutuksen lisen. Tunne vesistö j ympäristö, joss veneilet. Huomioi vuorovesi, virtukset, hiekksärkät, krit j muut vrtekijät. Tee trkstukset, jotk on lueteltu kohdsshuolto Trkstus- j huoltoiktulu. Jäätymislämpötiloiss jo Jos perämoottorisi tulln käyttämään ti se nkkuroidn jäätymislämpötilss ti sen tuntumss, pidä perämoottori koko jn ls kllistettun niin, että vihteisto on veden ll. Tämä estää sisään jääneen veden jäätymisen j vesipumpun ti muiden osien vurioitumisen. Jos on olemss mhdollisuus veden jäätymiseen, perämoottori tulee poist vedestä j nt veden vlu pois täydellisesti. Jos perämoottorin jokselistoon muodostuu jäätä veden pinnn tslle, se voi estää veden kierron moottoriin j iheutt vurioitumist. Ajo merivedessä ti sstuneess vedessä Suosittelemme, että huuhdot perämoottorisi sisäiset vesitiehyet puhtll vedellä jok kerrn suolisess ti sstuneess vedessä jon jälkeen. Tämä ehkäisee sostumien muodostumisen j vesitiehyeiden tukkeutumisen. Ktso "jäähdytysjärjestelmän huuhtelu" -menetelmää osst Huolto. Jos pidät veneesi nkkuroitun vedessä, kllist perämoottori niin, että vihteistokotelo on ulkon vedestä (pitsi jäätymislämpötiloiss) in, kun se ei ole käytössä. Pese perämoottorin ulkopint j huuhtele potkurin pkoputki j vihteistokotelo puhtll vedellä jokisen käyttökerrn jälkeen. Ruiskut Mercury Precision ti Quicksilver Corrosion Gurd -inett moottorin ulkopintn, sähkölitteiston osiin j muihin metllipintoihin kuukusittin (älä ruiskut syöpymistä ehkäiseviä nodej, sillä se iheutt nodien toimintkyvyn heikkenemisen). Käyttö merenpinnn yläpuolell Moottorisi mukutuu utomttisesti käyttölueen korkeuden muutokseen. Nousultn erilinen potkuri voi utt vähentämään normli suorituskyvyn menetystä, jok johtuu ilmn hpen vähyydestä. Kysy neuvo jälleenmyyjältä. 30

37 KÄYTTÖ Trimmikulmn settminen moottorin käydessä joutokäynnillä Perämoottorin pkoputken ukko voi jäädä veden lle, jos perämoottori on trimmttu ivn ls jettess joutokäyntinopeudell. Tämä iheutt pkoksujen rjoittumist, epätsist käyntiä, liillist svu j sytytystulppien likntumist. Jos tilnne on tällinen, trimm perämoottori ylöspäin, kunnes pkoputken ukko nousee veden päälle. Perämoottori pitää lske kiihdytystä vrten seisovst käynnistyksestä ti joutokäynnistä Moottorin totutusjomenettely! VAROITUS Moottorin totutusjotoimenpiteiden liminlyönti voi iheutt vkvn moottorivurion. TOTUTUSAJON BENSIINI-ÖLJYSEOS Älä käytä vlmiiksi sekoitettu bensiiniä j öljyä totutusjon ikn. Öljynruiskutusjärjestelmästä tulev öljy nt riittävän voitelun totutusjon ikn. TOTUTUSAJOMENETTELY 1. Ann moottorin lämmetä ensimmäisen käyttötunnin ikn sekunti.. Aj moottorill eri ksusetuksill käyttäen sitä enimmäkseen /min kierroksill, 3/4- ksull. b. Muut moottorin kierroksi noin jok toinen minuutti j vältä kymmentä minuutti pitempää jtkuv joutokäyntiä. Lyhyet täysksupyrähdykset, jotk eivät kestä yli 10 sekunti, ovt hyväksyttäviä. c. Vältä säätämästä käytön ikn jokulm ulos (ylös) yli pystysuorn jokulmn. HUOMAUTUS: Kuljettjn velvollisuuten on in j turvllisell tvll. Perämoottorin väärä jokulm nopesti jettess voi vikeutt veneen hllint j oll vrllist. Ajokulmn määrittämisen trkoituksen on utt kuljettj kuormittmn moottori oikein. Nämä ohjeet on trkoitettu yleisiksi neuvoiksi; niiden noudttminen ei vdi vrllisi jotpoj. 2. Muut seurvien kolmen käyttötunnin ikn moottorin nopeutt kymmenen minuutin välein. Moottorin käynnistys Lue ennen käynnistystä Käyttö-osst käynnistystä edeltävä trkistuslist, erikoiskäyttöohjeet j moottorin Käyttö -osst. 31

38 KÄYTTÖ HUOMAUTUS Jos jäähdytysvettä ei ole riittävästi, vesipumppu vurioituu j iheutt moottorin ylikuumenemisen. Vrmist, että veden imuukoist sdn riittävästi vettä käytön ikn. 1. Lske perämoottori kohtisuorn käyttösentoon. Vrmist, että kikki jäähdytysveden ottoukot ovt veden ll Jos polttoinesäiliö on käsin ilmttv, v säiliön ilmruuvi (täyttökorkiss) Aset polttoineletkun rikstinpllo siten, että pllon kyljessä olev nuoli osoitt ylöspäin. Purist polttoineletkun rikstinpllo usesti, kunnes se tuntuu kiinteältä Aset nrullinen hätäktkisin sentoon "RUN" (jo). Ktso Yleistietoj Nrullinen hätäktkisin

39 5. Vihd perämoottori vplle (N). KÄYTTÖ N Kun käynnistetään ensikerrn uutt moottori ti moottori, jost on loppunut ti poistettu polttoine, polttoinejärjestelmä pitää täyttää seurvsti:. Puristele polttoineletkun ryypytyspllo, kunnes se tuntuu kiinteältä. b. Käännä virtlukko "ON"-sentoon kolmeksi sekunniksi. Tämä käyttää sähköistä polttoinepumppu. c. Käännä virtlukko tkisin "OFF"-sentoon j puristele ryypytyspllo uudestn, kunnes se tuntuu kiinteältä. Käännä virtlukko uudestn "ON"-sentoon kolmeksi sekunniksi. Jtk tätä menettelyä, kunnes polttoineletkun ryypytyspllo pysyy kiinteänä. 7. Älä käytä kukosäätimessä olev pelkän ksun toiminto käynnistettäessä Käännä virt-vin sentoon "START" (käynnistys). Vput vin moottorin käynnistyessä. Jos moottori ei käynnisty 10 sekunniss, plut vin "OFF"-sentoon, odot sekunti j yritä uudestn HUOMAUTUS: Elektroninen käynnistysjärjestelmä esitäyttää (rikst) utomttisesti moottorin j lisää joutokäyntinopeutt käynnistystä vrten. 9. Trkist, että vesipumpun trkistusukost tulee ulos tsinen vesivirt. 33

40 KÄYTTÖ TÄRKEÄÄ: Jollei vesipumpun ilmisinukost tule vettä, pysäytä moottori j trkist, ovtko jäähdytysveden ottoukot tukoss. Ellei niissä ole esteitä, se voi osoitt, että vesipumppu ei toimi ti jäähdytysjärjestelmässä on tukos. Tämä iheutt moottorin ylikuumenemisen. Trkstut perämoottori jälleenmyyjällä. Ylikuumenneen moottorin käyttö iheutt moottorivurion. Vihteiden käyttö TÄRKEÄÄ: Huom seurvt seikt: Älä kytke perämoottori vihteelle, ellei moottori käy joutokäyntinopeutt. Älä kytke perämoottori peruutusvihteelle, kun moottori ei ole käynnissä. Perämoottorisssi on kolme käytettävää vihdett. Eteenpäin (F), vp (N) j peruutus (R). Kun vihdt vihdett, pysähdy in vp-sennoss j nn moottorin plt joutokäyntinopeudelle. Kytke perämoottori vihteelle in nopell liikkeellä. Kun perämoottori on vihteell, siirrä vipu eteenpäin nopeuden lisäämiseksi. N F R Moottorin pysäyttäminen Alenn moottorin nopeutt j vihd perämoottori vplle. Käännä virt-vin sentoon OFF (POIS)

41 Perämoottorin hoito HUOLTO Perämoottorisi säilyttämiseksi mhdollisimmn hyvässä kunnoss on tärkeää, että perämoottorille tehdään säännölliset trkstukset j huollot, jotk on lueteltu kohdss Trkstus j huoltoiktulu. Ketotmme pitämään sen hyvin huollettun, jott vrmistetn kuljettjn j mtkustjien turvllisuus j säilytetään moottorin luotettvuus.! VAARA Jos perämoottorin trkstus j huolto liminlyödään ti jos sen huolto ti korjust yrittää henkilö, jok ei tunne oikeit huolto- j turvllisuusmenettelyjä, seuruksen voi oll henkilövmm, kuolem ti tuotevurio. Kirj tehty huolto tämän kirjn tksivull olevn kohtn Huoltoloki. Säilytä kikki huoltotilukset j -kuitit. PERÄMOOTTORIN VARAOSIEN VALITSEMINEN Suosittelemme lkuperäisten Mercury Precision- ti Quicksilver-vrosien j voiteluineiden käyttöä.! VAARA Jos käytetään lkuperäistä heikomp vihto-os, seuruksen voi oll henkilövmm, kuolem ti tuotevurio. EPA-päästöt PÄÄSTÖVAHVISTUSTARRA Päästövhvistustrr, jost ilmenevät päästötsot j päästöihin suorn liittyvät moottorin tekniset tiedot, kiinnitetään moottoriin vlmistusviheess. - b - c - d - e - d e b c IDLE SPEED: hp TIMING (IN DEGREES): Stndrd sprk plug: Suppressor sprk plug: GAP : cc EMISSION CONTROL INFORMATION This engine conforms to model yer EPA regultions for Mrine SI engines. Refer to Owner's Mnul for required mintennce. Vlve Clernce (Cold) mm Joutokäyntinopeus Moottorin teho Ajoitustiedot Suositeltv sytytystulpp j kärkiväli Venttiilivälys (jos soveltuu) Intke Exhust FAMILY: FEL: f - g - h - i - g/kw h f g h Perhenumero Moottoriperheen enimmäispäästötso Iskutilvuus Vlmistuspäivä i OMISTAJAN VASTUU Omistjn/käyttäjän on huolehdittv moottorin huollost, jott päästötsot pysyvät ilmoitettujen stndrdien vtimusten mukisin. Omistj/käyttäjä ei s tehdä moottoriin mitään muutoksi, jotk voivt muutt teho ti slli päästöjen ylittävän tsot, joiden mukisiksi moottorin tehdssetukset on tehty. 35

42 Trkstus- j huoltoiktulu ENNEN JOKAISTA KÄYTTÖÄ HUOLTO Trkist, että nrullinen hätäktkisin smmutt moottorin. Trkist silmämääräisesti, ettei polttoinejärjestelmässä ole vuotoj ti vikoj. Trkist perämoottorin kiinnitys peräpeiliin. Trkist, ettei ohjusjärjestelmässä ole hnkvi ti irtonisi osi. Trkist silmämääräisesti, että ohjuksen yhdystngon kiinnittimet ovt oikell kireydellä. Ktso Ohjuksen yhdystngon kiinnittimet. Trkist, että potkurin lvt eivät ole vhingoittuneet. JOKAISEN KÄYTÖN JÄLKEEN Huuhtele perämoottorin jäähdytysjärjestelmä, jos venettä on jettu suolisess ti likisess vedessä. Ktso Jäähdytysjärjestelmän huuhtelu. Pese pois kikki suoljäämät j huuhdo potkurin pkoksuukko j vihteistokotelo puhtll vedellä suolisess vedessä jon jälkeen. JOKA 100. KÄYTTÖTUNNIN JÄLKEEN TAI KERRAN VUODESSA, KUMPI TULEE ENSIN Voitele kikki voitelupisteet. Voitele usemmin, jos jetn suolisess vedessä. Ktso Voitelukohdt. Vihd sytytystulpt ensimmäisten 100 tunnin ti ensimmäisen vuoden jälkeen. Trkst sen jälkeen sytytystulpt jok 100. tunti ti kerrn vuodess. Vihd sytytystulpt trvittess. Ktso Sytytystulppien trkstus j vihto. Trkist silmämääräisesti, ettei termosttiss ole syöpymiä j/ti rikkinäistä joust. Vrmist, että termosttti sulkeutuu täysin huoneenlämpötilss. 1. Vihd veden erottv polttoineensuodtin. Ktso Polttoinejärjestelmä. Trkist korroosionsuoj-nodit. Trkist usemmin, jos jetn suolisess vedessä. Ktso Korroosionsuoj-nodit. Tyhjennä j vihd vihteistokotelon voiteluine. Ktso Vihteistokotelon voitelu. Voitele vetokselin j vihdekselin rihlt. 1. Trkist Power Trim -yksikön neste. Ktso Power Trim -nesteen trkistus. Trkst kku. Ktso Akun trkstus. Trkist ohjuskpelien säädöt. 1. Trkist ruuvien, mutterien j muiden kiinnittimien kireys. JOKA 300. KÄYTTÖTUNTI TAI JOKA KOLMAS VUOSI Vihd vesipumpun siipipyörä (usemmin, jos ilmenee ylikuumenemist ti hvitn vedenpineen lenemist). 1. Trkist, ettei pineventtiilisennelmn kumiklvo ole kulunut. Vihd kumiklvo trvittess. ENNEN SÄILYTYSKAUTTA Ktso säilytysmenettelyä. Ktso Säilytys -koht. Jäähdytysjärjestelmän huuhtelu Huuhdo perämoottorin sisäiset vesitiehyet puhtll vedellä jok kerrn, kun venettä on jettu suolisess, likisess ti mutisess vedessä. Tämä utt estämään jätteiden kertymistä j sisäisten vesitiehyiden tukkeutumist. 1. Vltuutetun jälleenmyyjän on huollettv nämä kohteet. 36

43 HUOLTO HUOMAUTUS: Moottori voidn pysäyttää ti jättää joutokäynnille jäähdytysjärjestelmää huuhdottess. Älä huuhdo moottori vesijärjestelmällä, jonk pine on yli 310,26 kp (45 psi). 1. Irrot lkopss olevn liittimen tulpp Kiinnitä vesiletku liittimeen. Av vesihn j huuhdo kolmest viiteen minuutti Yläkopn irrotus j sennus IRROTUS 1. Vedä kopn etuosn slp ulos Nost kopn etupää irti etuslvst j työnnä tksepäin tkkoukuist irti. 3. Nost yläkopp pois. ASENNUS 1. Lske yläkopp piklleen moottorin päälle. 2. Liikut kopp tksepäin tkkoukkujen kohdistmiseksi. Kun tkkoukut ovt kytkeytyneet, liikut kopp eteenpäin j pin kopn etupäätä ls. 3. Pin lukko pohjn yläkopn kiinnittämiseksi. Ulkopinnn huolto Perämoottorisi suoj kestävä emlilkkus. Puhdist j vh se usein veneenpuhdistusineit j -vhoj käyttäen. 37

44 Polttoinejärjestelmä HUOLTO! VAARA Vältä bensiiniplost ti -räjähdyksestä iheutuv vkv henkilövmm ti kuolem. Noudt huolellisesti kikki polttoinejärjestelmän huolto-ohjeit. Pysäytä in moottori ÄLÄKÄ tupkoi ti slli votult ti kipinöitä lueell, joll polttoinejärjestelmän osi huolletn. Ennen kuin huollt mitään polttoinejärjestelmän os, pysäytä moottori j kytke kku irti. Tyhjennä polttoinejärjestelmä täysin. Käytä hyväksyttyä sti polttoineen keräämiseen j säilyttämiseen. Pyyhi mhdollinen läikkynyt polttoine heti pois. Läikkyneen polttoineen keräämiseen käytetty mterili on heitettävä pois hyväksyttyyn säiliöön. Kikki polttoinejärjestelmän huolto on suoritettv hyvin tuuletetull lueell. Trkst suoritettu huoltotyö vrmistksesi, ettei polttoinevuotoj esiinny. POLTTOAINELETKUN TARKASTUS Trkst silmämääräisesti, ettei ryypytysplloss ole hlkemi, pisumi, vuotoj, kovettumi eikä muit rppeutumisen ti vurioiden merkkejä. Jos tällisi vikoj hvitn, polttoineletku ti ryypytyspllo on vihdettv uuteen. VEDEN EROTTAVA POLTTOAINEENSUODATIN HUOMAUTUS: Vroitusjärjestelmä ktivoituu, kun polttoineensuodttimess olev vesi svutt täyden tson. Ktso Ominisuudet & hllintlitteet Vroitusjärjestelmä. Veden erottv polttoineensuodtin poist kosteutt sekä myös roski polttoineest. Jos suodtin täyttyy vedellä, veden voi poist. Jos suodtin tukkeutuu roskist, se on vihdettv uuteen. 1. Irrot j vihd suodtin seurvsti:. Käännä virt-vin sentoon "OFF". b. Irrot johdin suodttimen pohjst c. Irrot suodtin kiertämällä sitä myötäpäivään. Kllist suodtint nesteen vluttmiseksi sopivn stin. d. Voitele suodttimen tiivisterengs öljyllä. Kierrä suodtin tkisin j kiristä tiuksti käsin. Yhdistä johdin tkisin suodttimeen. TÄRKEÄÄ: Trkst silmämääräisesti, vuotko suodtin: purist ryypytinpllo, kunnes se tuntuu lujlt j pkott polttoinett suodttimeen. 38

45 HUOLTO Ohjuksen yhdystngon kiinnittimet TÄRKEÄÄ: Ohjuksen yhdystnko, jok liittää ohjuskpelin moottoriin, täytyy kiinnittää erityisellä luslttkntisell pultill ("" - Osnumero ) j itselukittuvill nilonvuorisill lukkomuttereill ("c" & "d" - Osnumero ). Näitä lukkomuttereit ei s koskn korvt tvllisill muttereill (lukkiutumttomill), kosk ne irtutuvt j tärisevät pois vputten yhdystngon.! VAARA Ohjuksen yhdystngon irtominen voi joht siihen, että vene tekee äkkinäisen, terävän käännöksen. Tämä mhdollisesti rju liike voi iheutt sen, että veneessä olijt lentävät yli lidn, mistä voi oll seuruksen vkv henkilövmm ti kuolem. b c d Aluslttkntinen erikoispultti ( ) b - Litteä luslevy (2) c - d - Nilonvuorinen lukkomutteri ( ) Nilonvuorinen lukkomutteri ( ) Kuvus Nm lb-in. lb-ft. Aluslttkntinen erikoispultti Nilonvuorinen lukkomutteri "d" Nilonvuorinen lukkomutteri "c" Kiristä, kunnes mutteri settuu piklleen, kierrä sitten uki 1/4 kierrost Koko ohjuksen yhdystnko ohjuskpeliin khdell litteällä luslevyllä j itselukittuvll nilonvuorisell lukkomutterill. Kiristä, kunnes mutteri settuu piklleen, kierrä sitten uki 1/4 kierrost. Koko ohjuksen yhdystnko moottoriin luslevykntisell erikoispultill j itselukittuvll nilonvuorisell lukkomutterill. Kiristä ensin pultti j kiristä sitten lukkomutteri määritettyyn momenttiin. Sulkkeen vihto TÄRKEÄÄ: Pidä in vrll 5 j 20 mpeerin sulkkeit. Perämoottorin sähköpiirit on suojttu ylikuormitukselt johdotuksen sulkkeill. Jos sulke pl, yritä löytää j korjt ylikuormituksen syy. Jos syy ei selviä, sulke voi pl uudelleen. 39

46 HUOLTO Av sulkkeen pidin j ktso sulkkeen sisällä olev hopenväristä nuh. Jos nuh on rikki, vihd sulke. Vihtosulkkeen on oltv nimellisrvoltn sm kuin vnhn sulkkeen. b c d f e - b - c - Ehjä sulke Plnut sulke SmrtCrft-dtväylän piiri 5 mpeerin sulke d - e - f Lisävrusteet 20 mpeerin sulke Sytytyspuoln piiri 20 mpeerin sulke Sähköisen polttoinepumpun / ECMohjimen / öljypumpun piiri 20 mpeerin sulke Korroosionsuoj-nodi Perämoottoriss on korroosionsuoj-nodej eri pikoiss. Anodi utt suojmn perämoottori glvniselt korroosiolt siten, että nodin metlli syöpyy hitsti perämoottorin metllien semest. Kukin nodi pitää trkst joittin, etenkin suolisess vedessä, jok kiihdyttää syöpymistä. Tämän korroosiosuojn ylläpitämiseksi vihd in nodi, ennen kuin se on täysin syöpynyt. Älä koskn ml nodi ti sivele siihen suojpinnoitust, kosk se heikentää nodin tehokkuutt. Vihteistokoteloss on kksi korroosionsuoj-nodi, yksi kummllkin puolell. Kolms nodi sennetn peräpeilin kiinnikesennelmn pohjosn. - Anodit (2) vihteistokotelon molemmin puolin b b Anodi peräpeilin kiinnikesennelmss Akun trkstus Akku on trkstettv säännöllisesti, jott vrmistetn moottorin oike käynnistymiskyky. 40

47 HUOLTO TÄRKEÄÄ: Lue kun mukn toimitetut turv- j huolto-ohjeet. 1. Smmut moottori ennen kun huolto. 2. Lisää vettä trpeen mukn, jott kku pysyy täynnä. 3. Vrmist, ettei kku pääse liikkumn. 4. Akkukpelin nvt on pidettävä puhtin, kireinä j oikein sennettuin. Positiivinen positiiviseen j negtiivinen negtiiviseen. 5. Akuss on oltv sähköä johtmton suojus, jok estää kun npojen oikosulut. Potkurin vihto! VAARA Jos potkurikseli pyöritetään moottorin olless vihteell, moottori voi pyörähtää j käynnistyä. Tällisen thttomn moottorin käynnistyksen j pyörivän potkurin iskust mhdollisesti iheutuvn vkvn henkilövmmn estämiseksi vihd in perämoottori vplle j irrot sytytystulpn johdot potkuri huollettess. 1. Vihd perämoottori vplle (N). N TÄRKEÄÄ: Ktso kohdst Sytytystulppien trkstus j vihto, miten tulppien johdot irrotetn. 2. Irrot sytytystulpn johdot estääksesi moottorin käynnistymisen

48 3. Suorist potkurimutterin pidikkeen tivutetut liuskt. HUOLTO Aset puuplikk vihteistokotelon j potkurin väliin potkurin pitämiseksi piklln j irrot potkurin mutteri Vedä potkuri suorn irti kselist. Jos potkuri on juuttunut kseliin eikä sitä s irti, irrotut potkuri vltuutetull jälleenmyyjällä. 6. Levitä potkurikseliin Quicksilver ti Mercuryn Precision Lubricnts -korroosionestorsv ti tefloni sisältävää 2-4-C -voiteluinett Putkilon viitenro Kuvus Käyttökoht Osnumero 94 Korroosionestorsv Potkurikseli Q1 95 Tefloni sisältävä 2-4-Cvenevoiteluine Potkurikseli Q1 TÄRKEÄÄ: Jott potkurin np ei ruostu j juutu kiinni potkurikseliin (etenkin suolisess vedessä), levitä potkurikseliin sen koko mitlt in suositeltu voiteluinett suositeltvin huoltovälein sekä in, kun potkuri irrotetn. 42

49 HUOLTO 7. Flo-Torq I Drive Hub -potkurit Asenn etupinelevy, potkuri, mdoitusprikk, tkpinelevy, potkurin mutterin pidike j potkurin mutteri kselille. b c - b - c - Potkurin mutteri Potkurin mutterin pidike Tkpinelevy d e f d - Mdoitusprikk e - Potkuri f - Etupinelevy 8. Flo-Torq II Drive Hub -potkurit Asenn etupinelevy, vihdettv vetoholkki, potkuri, pinenp, potkurin mutterin pidike j potkurin mutteri kselille. b c e f d - b - c - Potkurin mutteri Potkurin mutterin pidike Tkpinelevy d - e - f - Potkuri Vihdettv vetoholkki Etupinelevy 9. Aset puuplikk vihteistokotelon j potkurin väliin j kiristä potkurin mutteri ilmoitettuun tiukkuuteen. Kuvus Nm lb-in. lb-ft. Potkurin mutteri Kiinnitä potkurin mutteri tivuttmll kolme liusk pinenvn uurteisiin

50 Sytytystulpn trkstus j vihto HUOLTO! VAARA Vältä vkv loukkntuminen ti kuolem, jok voi johtu villisten sytytystulpn httujen iheuttmst tuliplost ti räjähdyksestä. Villiset sytytystulpn htut voivt päästää kipinöitä. Kipinät voivt sytyttää polttoinehöyryjä moottorikopn ll. Vältä vhingoittmst sytytystulpn httuj. Älä käytä teräviä esineitä ti metllisi työkluj, kuten pihtejä, ruuvitltt tms. sytytystulpn httujen poistoss. 1. Irrot sytytystulppien johdot. Kierrä kumihttuj hiemn j vedä ne irti Irrot sytytystulpt j trkst ne. Vihd sytytystulpp, jos elektrodi on kulunut ti eristin on krke, hljennut, rikkinäinen, kuplinut ti likinen. 3. Aset sytytystulpn kärkiväli määritysten mukiseksi Sytytystulpn kärkiväli Sytytystulpp 0,90 mm (0.035 in.) 4. Puhdist ennen sytytystulppien sentmist lik sytytystulpn istukoist. Asenn tulpt sormikireydelle j kiristä sitten määritettyyn rvoon. Kuvus Nm lb-in. lb-ft. Sytytystulpp Voitelukohdt 1. Voitele seurvt Quicksilverin ti Mercuryn Precision Specil Lubricnt 101 -voiteluineell. 44

51 HUOLTO Putkilon viitenro Kuvus Käyttökoht Osnumero 34 Specil Lubricnt 101 Trimmivrren päätypllot Q02 Trimmivrren päätypllot Kääntele päätyplloj voiteluineen levittämiseksi nivelkuoppiin Voitele seurvt ost Quicksilverin ti Mercuryn Precision Lubricnts -korroosionestorsvll ti tefloni sisältävällä 2-4-C-voiteluineell. Putkilon viitenro Kuvus Käyttökoht Osnumero 94 Korroosionestorsv Potkurikseli Q1 95 Tefloni sisältävä 2-4-C Potkurikseli Q1 Potkurikseli Ktso kohdst Potkurin vihto potkurin irrotus- j sennusohjeet. Peitä koko potkurikseli voiteluineell potkurinvn ruostumisen j kseliin juuttumisen estämiseksi Voitele seurvt ost Quicksilverin ti Mercuryn tefloni sisältävällä Precision Lubricnts 2-4-C ti Specil Lubricnt 101 -voiteluineell. Putkilon viitenro Kuvus Käyttökoht Osnumero 34 Specil Lubricnt Tefloni sisältävä 2-4-C Lturin hihnn kireyskseli, kääntörunko, kippilukko, kippiputki, ohjuskpelin rsvnipp Lturin hihnn kireyskseli, kääntörunko, kippilukko, kippiputki, ohjuskpelin rsvnipp Q Q1 45

52 HUOLTO Lturin hihnn kireyskseli Voitele nipn kutt. Kääntörunko Voitele nipn kutt. Kippilukko Voitele nipn kutt Kääntörunko b - Kippilukko b Kippiputki Voitele nipn kutt ! VAARA Ohjuskpelin pään täytyy oll täysin perämoottorin kippiputken sisällä ennen voiteluineen lisäystä. Jos ohjuskpeliin lisätään voiteluinett sen olless täysin ojennettun, ohjuskpeliin voi syntyä hydrulilukko. Ohjuskpeli, joss on hydrulilukko, iheutt ohjushllinnn menetyksen, jost voi iheutu vkvi vmmoj ti kuolem. 46

53 HUOLTO Ohjuskpelin rsvnipp (jos vrusteen) Pyöritä ohjuspyörää vetääksesi ohjuskpelin pään täysin tkisin perämoottorin kippiputkeen. Voitele nipn kutt. b Nipp b - Ohjuskpelin pää 4. Voitele seurvt ohuell öljyllä. Ohjuksen yhdystngon kääntöpisteet Voitele kääntöpisteet Power Trim -nesteen trkistus 1. Kllist perämoottori täysin ylös -sentoon j kiinnitä kippuksen tukivrsi Poist täyttökorkki j trkist nestemäärä. Nestepinnn tulee oll täyttöukon lreunn tsoll. Lisää Quicksilverin ti Mercury Precision Lubricntsin Power Trim Steering Fluid -nestettä. Jos sitä ei ole stvn, käytä utomttivihteistonestettä (ATF)

54 HUOLTO Putkilon viitenro Kuvus Käyttökoht Osnumero 114 Hydrulisen jokulmn säädön j ohjustehostimen neste Hydrulisen jokulmn säätöjärjestelmä Q1 Vihteistokotelon voitelu Vihteistokotelon voiteluinett lisättäessä ti vihdettess trkst silmämääräisesti, onko voiteluineess vettä. Jos vettä esiintyy, se on voinut lskeutu pohjlle j vluu ulos ennen voiteluinett, ti se on voinut sekoittu voiteluineeseen nten sille mitomisen ulkonäön. Jos vettä huomtn, trkstut vihteistokotelo myyntiliikkeessä. Jos voiteluineess esiintyy vettä, se voi iheutt lkerien ennenikisen vin, ti jäätymislämpötilss se jäätyy j vhingoitt vihteistokotelo. Trkst, ettei vihteistokotelost vlutetuss voiteluineess ole metllihiukksi. Vähäinen määrä metllihiukksi osoitt normli vihteiston kulumist. Suhteettomn suuri määrä metllipölyä ti suurehkoj hiukksi (lstuj) stt osoitt epänormli kulumist, j vihteisto on syytä trkstutt vltuutetuss myyntiliikkeessä. VAIHTEISTOKOTELON TYHJENNYS 1. Aset perämoottori pystysuorn käyttösentoon. 2. Irrot potkuri. Ktso kohtpotkurin vihto. 3. Aset perämoottorin lle vlutussti. 4. Poist tuuletustulpp j täyttö-/tyhjennystulpp. Tyhjennä voiteluine. b - Tuuletustulpp b - Täyttö-/tyhjennystulpp VAIHTEISTOKOTELON VOITELUAINETILAVUUS Vihteistokotelon voiteluöljytilvuus on noin 970 ml (32.8 fl. oz.). VAIHTEISTOKOTELON VOITELUAINESUOSITUS Mercury ti Quicksilver High Performnce -vihteistovoiteluine. VOITELUAINETASON TARKISTUS JA VAIHTEISTOKOTELON TÄYTTÖ 1. Aset perämoottori pystysuorn käyttösentoon. 2. Irrot tuuletustulpp/tiiviste. 48

55 HUOLTO 3. Poist täyttö-/tyhjennystulpp. Pne voiteluineputki täyttöreikään j lisää voiteluinett, kunnes sitä näkyy tuuletusreiästä. b Tuuletusreikä b - Täyttöreikä TÄRKEÄÄ: Vihd tiivistävät luslevyt, jos ne ovt vioittuneet. 4. Lopet voiteluineen lisääminen. Asenn tuuletustulpp j tiivistävä luslevy, ennen kuin poistt voiteluineputken. 5. Poist voiteluineputki j senn puhdistettu täyttö-/tyhjennystulpp j tiivistävä luslevy. Uponnut perämoottori Uponnut perämoottori on huollettv vltuutetuss huoltopisteessä muutmn tunnin sisällä perämoottorin vedestä nostmisest. Tämä huoltpisteen suoritettee huolto on välttämätön heti, kun moottori on joutunut ilmn vikutuksen liseksi, jott moottorin sisustn kärsimä syöpymisvurio olisi mhdollisimmn vähäinen. 49

56 Säilytyksen vlmistelu SÄILYTYS Päätrkoituksen perämoottorisi säilytysvlmisteluss on suojt sitä ruosteelt, korroosiolt j sisälle jääneen veden jäätymisen iheuttmilt vurioilt. Seurvi säilytystoimenpiteitä on noudtettv, kun perämoottorisi vlmistelln tlvisäilytystä ti muut pitempiikist (vähintään 2 kk:n) säilytystä vrten.! VAROITUS Älä koskn käynnistä ti käytä perämoottori (edes hetken verrn), jos vettä ei kierrä kikkien vihteistokotelon jäähdytysvedenottoukkojen läpi vesipumpun vurioiden (kuivn käynti) ti moottorin ylikuumenemisen välttämiseksi. POLTTOAINEJÄRJESTELMÄ TÄRKEÄÄ: Alkoholi (etnoli ti metnoli) sisältävä bensiini voi iheutt hpon muodostumist säilytyksen ikn j vhingoitt polttoinejärjestelmää. Jos käytettävä bensiini sisältää lkoholi, polttoinetnkki, polttoineletku j moottorin polttoinejärjestelmä on syytä tyhjentää mhdollisimmn trkkn bensiinistä. Täytä polttoinetnkki j moottorin polttoinejärjestelmä lisäineell käsitellyllä (stbiloidull) polttoineell, jok utt estämään lkn j hrtsin muodostumist. Jtk noudtten seurvi ohjeit. Knnettv polttoinetnkki Kd trvittv määrä bensiinin stbilointiinett (noudt stin ohjeit) polttoinetnkkiin. Kllistele polttoinetnkki edestkisin stbilointiineen j polttoineen sekoittmiseksi. Pysyvästi sennettu polttoinetnkki Kd trvittv määrä bensiinin stbilointiinett (noudt stin ohjeit) erilliseen stin j sekoit se noin yhteen litrn bensiiniä (1 qt). Kd tämä seos polttoinetnkkiin. Aset perämoottori veteen ti kytke huuhtelulite jäähdytysveden kierrättämiseksi. Käytä moottori kymmenen minuutti moottorin polttoinejärjestelmän täyttämiseksi. Huuhtelulite Q 2 Kiinnittyy vedenottoukkoihin muodosten mken veden liitännän, kun huuhdelln jäähdytysjärjestelmää ti käytetään moottori Moottorin sisäosien suojelu HUOMAUTUS: Vrmist, että polttoinejärjestelmä on vlmisteltu säilytystä vrten. Lisätietoj on Polttoinejärjestelmä-kohdss. 1. Irrot sytytystulpt. Lisää noin 30 ml (1 oz.)moottoriöljyä ti pne viiden sekunnin suihkus säilytysinett kunkin sytytystulpn sisään. Pyöritä vuhtipyörää käsin useit kertoj sdksesi öljyn ti säilytysineen leviämään sylinterien sisälle. Asenn sytytystulpt. 2. Irrot veden erottv polttoineensuodtin j tyhjennä sisältö sopivn stin. Ktso Huolto -osst suodttimen poisto- j sennusohjeet. Vihd polttoineensuodtin vuosittin, 100 käyttötunnin välein ti jos polttoineess esiintyy pljon epäpuhtuksi. 50

57 SÄILYTYS Perämoottorin ulko-osien suojus Voitele kikki perämoottorin ost, joist on luettelo kohdss Huolto Trkstus- j huoltoiktulu. Pikk mlipinnn nrmut. Kysy jälleenmyyjältä korjusmli. Suihkut Quicksilverin ti Mercury Precision Lubricntsin Corrosion Gurd -korroosionestoinett metllipinnoille (pitsi korroosiosuoj-nodeille). Putkilon viitenro Kuvus Käyttökoht Osnumero 120 Corrosion Gurd Ulkoiset metllipinnt Q55 Vihteistokotelo Vlut j täytä vihdeltikokotelon voiteluine (ks. huoltomenetelmä). Perämoottorin settminen vrstoon Vrstoi perämoottori pystysuorss sennoss, jott vesi pääsee vlumn pois perämoottorist.! VAROITUS Jos perämoottori on vrstoitu kllistetuss sennoss jäätymislämpötiloiss, sisään jäänyt jäähdytysvesi ti sdevesi, jok on mhdollisesti päässyt sisään vihteiston pkoksuknvist, voi jäätyä j iheutt vuriot perämoottorille. Akun vrstointi Seur kun vlmistjn ohjeit kun vrstoimiseksi j uudelleen ltmiseksi. Poist kku veneestä j trkst veden korkeus. Trpeen vtiess lt uudelleen. Vrstoi kku viileään, kuivn pikkn. Aik join trkst veden tso j lt kku vrstoinnin ikn. 51

58 VIANETSINTÄ Käynnistysmoottori ei pyöritä moottori MAHDOLLISET SYYT Plnut 20 mpeerin sulke käynnistyspiirissä. Ktso Huolto. Perämoottorin vihde ei ole vpll. Heikko kku ti kkuliitokset ovt löysällä ti syöpyneet. Virtlukko rikki. Johdotus ti sähköliitos villinen. Käynnistysmoottorin solenoidin ti pusolenoidin vik. Moottori ei käynnisty MAHDOLLISIA SYITÄ Nrullinen hätäktkisin ei ole "RUN" (käy) -sennoss. Väärä käynnistysmenettely. KtsoKäyttö -os. Vnh ti likist bensiiniä. Tulviv moottori. KtsoKäyttö -os. Polttoinett ei pääse moottoriin. Polttoinetnkki on tyhjä. Polttoinetnkin ilm-ukko ei ole uki ti sen edessä on este. Polttoineletku on irronnut ti tittunut. Rikstinpllo ei ole puristettu. Rikstinpllon tkiskuventtiili on villinen. Polttoineensuodtin on tukoss. KtsoHuolto -os. Polttoinepumpun vik. Polttoinetnkin suodttimess on este. Av 20 A:n sulke. KtsoHuolto -os. Sytytysjärjestelmän osn vik. Johdotus- ti sähköliitäntävik. Sytytystulpt ovt likiset ti villiset. KtsoHuolto -os. Moottori käy epätsisesti MAHDOLLISIA SYITÄ Sytytystulpt ovt likiset ti villiset. KtsoHuolto -os. Väärä setus j säädöt. Polttoineen rjoitettu pääsy moottoriin.. Moottorin polttoineensuodttimess on este. KtsoHuolto -os. b. Polttoinetnkin suodttimess on este. c. Sisäisen polttoinetnkin tkiskuventtiili on juuttunut. d. Polttoineletku on tittunut ti puristuksiss. e. Ruiskutin on tukoss. Polttoinepumpun vik. Sytytysjärjestelmän osn vik. 52

59 Suorituskyvyn heikkeneminen MAHDOLLISIA SYITÄ VIANETSINTÄ Ksuläppä ei ole täysin uki. Potkuri on vioittunut ti vääränkokoinen. Moottorin virheellinen joitus, säädöt ti kokoonpnosetus. Vene on ylikuormitettu ti kuorm on väärin sijoitettu. Liik vettä pilssissä. Veneen pohj on likinen ti vurioitunut. Akku ei pidä ltust MAHDOLLISIA SYITÄ Akun liitännät löysällä ti syöpyneet. Alhinen elektrolyyttitso kuss. Kulunut ti heikkotehoinen kku. Sähköisten lisävrusteiden liillinen käyttö. Villinen tssuuntj, lturi ti jännitteensäädin. Avoin piiri lturin ntojohtimess (johdinsulke). 53

60 Pikllinen korjushuolto OMISTAJAN HUOLTOAPU Vie perämoottori in piklliseen, vltuutettuun myyjäliikkeeseen, jos se trvitsee huolto. Vin heillä on tehtn kouluttmi meknikkoj, joill on trvittvt tiedot, erikoistyöklut j litteisto sekä lkuperäisiä osi j lisävrusteit moottorisi oiken huoltoon. He tuntevt moottorisi prhiten. Korjustyö, kun et ole kotisi lähettyvillä Jos olet kukn pikllisest myyjäliikkeestä j trvitset huolto, ot yhteys lähimpään vltuutettuun myyjäliikkeeseen. Jollet jostkin syystä s huolto, ot yhteys lähimpään Mercury Mrine (Knsinväliseen) Mrine Power- huoltopisteeseen. Osi j lisälitteit koskevt kyselyt Kikki lkuperäsiä vrosi j lisävrusteit koskevt kyselyt on osoitettv piklliselle, vltuutetulle myyjäliikkeelle. Myyjäliikkeellä on osien j lisävrusteiden tilmiseen trvittvt tiedot. Vros- j lisävrustetiedusteluiss myyjäliikkeelle on nnettv mlli- j srjnumero oikeiden osien tilmiseksi. Huoltopu Tyytyväisyytesi perämoottorituotteeseen on hyvin tärkeätä myyjäliikkeelle j meille. Jos sinull on mitään pulmi, kysymyksiä ti jos olet huolisssi jostkin perämoottori koskevst sist, ot yhteys myyjäliikkeeseesi ti johonkin vltuutettuun Mercury Mrine -myyjäliikkeeseen. Jos trvitset lisäpu, menettele näin: 1. Neuvottele myyjäliikkeen myyntipäällikön ti huoltopäällikön knss. Jos olet jo näin tehnyt, ot yhteys myyjäliikkeen omistjn. 2. Jos sinull on kysymys, huoli ti ongelm, jot myyjäliike ei pysty rtkisemn, ot yhteys Mercury Mrine -huoltokonttoriin (knsinväliseen), jost st pu. He uttvt sinu j myyjäliikettä rtkisemn kikki ongelmt. Huoltokonttori trvitsee seurvt tiedot: Nimesi j osoitteesi Puhelinnumerosi päivisin Perämoottorisi srjnumeron j mllin Myyjäliikkeesi nimen j osoitteen Ongelmn ldun Mercury Mrine -huoltokonttorien osoitteet ovt seurvll sivull. Mercury Mrinen huoltotoimistot Jos trvitset pu, soit, fks ti kirjoit meille. Ilmoit päiväpuhelinnumerosi, jos ott yhteyttä postitse ti fksitse. Yhdysvllt Puhelin (920) Mercury Mrine Fksi (920) W6250 W. Pioneer Rod P.O. Box 1939 Verkkosivut Fond du Lc, WI Knd Puhelin (905) Mercury Mrine Ltd Medowpine Blvd. Fksi (905) Mississug, Ontrio L5N 7W6 Knd 54

61 Austrli, Tyynenmeren lue OMISTAJAN HUOLTOAPU Puhelin (61) (3) Mercury Mrine Austrli Frnkston Rod Fksi (61) (3) Dndenong, Victori 3164 Austrli Euroopp, Lähi-Itä, Afrikk Puhelin (32) (87) Mrine Power Europe, Inc. Prc Industriel de Petit-Rechin Fksi (32) (87) B-4800 Verviers, Belgi Meksiko, Keski-Amerikk, Etelä-Amerikk, Kribinmeri Puhelin (954) Mercury Mrine Interchnge Circle North Fksi (954) Mirmr, FL Yhdysvllt Jpni Puhelin Fksi Mercury Mrine Jpn Anshin-cho Hmmtsu Shizuok-ken, Jpni Jpni Asi, Singpore Puhelin Mercury Mrine Singpore 72 Loyng Wy Fksi Singpore,

62 Tärkeitä tietoj PERÄMOOTTORIN ASENNUS ENNEN MOOTTORIN KÄYNNISTYSTÄ! VAROITUS Vältä moottorivurio. Esitäytä tuoreöljypumppu uusiss ti peruskorjttuiss moottoreiss sekä öljyjärjestelmän huollon jälkeen. Ktso lisätietoj kohdst Tuoreöljypumpun esitäyttö. POLTTOAINEVAATIMUKSET Älä käytä esisekoitettu bensiiniä j öljyä tässä moottoriss. Moottori s utomttisesti lisäöljyä moottorin totutusjon ikn. Käytä tuorett suositeltv bensiiniä moottorin totutusjon ikn j totutusjon jälkeen. ÖLJYSUOSITUS Suositeltv öljy Premium TC-W3 kksithtiperämoottoriöljy TÄRKEÄÄ: Öljyn täytyy oll NMMA:n sertifioim TC-W3 kksithtiöljyä Tälle moottorille suositetn Mercuryn ti Quicksilverin Premium TC-W3 kksithtiöljyä. Suojuksen j voitelun lisäämiseksi suositetn Mercuryn ti Quicksilverin Premium Plus TC-W3 2-thtiöljyä. Mikäli Mercuryn ti Quicksilverin perämoottoriöljyä ei ole stviss, korv se muunmerkkisellä kksithtiperämoottorin öljyllä, joll on NMMA:n vhvistus TC-W3. Vkv moottorivurio voi iheutu l-rvoisen öljyn käytöstä. Polttoineen virtusrjoitusten välttäminen TÄRKEÄÄ: Komponenttien lisääminen polttoineen syöttöjärjestelmään (suodttimet, venttiilit, liitokset yms.) voi rjoitt polttoineen virtust. Tämä voi iheutt moottorin smmumisen hitll nopeudell j/ti lihn polttoineseoksen syötön suurill kierroksill, mikä voi iheutt moottorivurioit. Veneen teho! VAARA Sellisen perämoottorin käyttäminen, mikä ylittää veneen suurimmn sllitun hevosvoimrjn, voi 1. iheutt veneen hllinnn menetyksen, 2. sett liiksi pino perään iheutten veneen tspinosennon häiriintymisen ti 3. iheutt veneen hjomisen erikoisesti peräpeilin lueell. Veneen vrustmisest liin suurell moottorill voi oll seuruksen vkv vmm, kuolem ti veneen vhingoittuminen. 56

63 PERÄMOOTTORIN ASENNUS Älä käytä liin voimkst moottori äläkä ylikuormit venettäsi. Useimmt veneet on vrustettu trpeellisell tunnistuskilvellä, joss on veneen vlmistjn hllintohjeiden mukisesti määrittelemä suurin sllittu moottorin hevosvoim j kuormitus. Jos si ei ole selvä, ot yhteyttä kuppiseesi ti veneen vlmistjn. U.S. COAST GUARD CAP ACITY MAXIMUM HORSEPOWER XXX MAXIMUM PERSON CAPACITY (POUNDS) MAXIMUM WEIGHT CAPACITY Vihteell käynnistymisen estäminen! VAARA XXX XXX Vältä äkillisen j odottmttomn kiihdytyksen iheuttm vkvn loukkntumisen ti kuolemn vr moottori käynnistettäessä. Tämän perämoottorin rkenne vtii, että sen knss käytettävä kuko-ohjin käsittää "käynnistyy vin vpll" -suojlitteen. Perämoottoriin yhdistetyssä kuko-ohjimess on oltv "käynnistyy vin vpll" -suojlite. Tämä estää moottorin vihteell käynnistymisen. Perämoottorin vrusteiden vlitseminen Tätä perämoottori vrten on suunniteltu j testttu idot Mercury Precision- j Quicksilver-vrusteet. Joitkin vrusteit, jotk eivät ole Mercury Mrinen myymiä ti suunnittelemi, ei void turvllisesti käyttää tässä perämoottoriss ti perämoottorin käyttöjärjestelmässä. Hnki j lue kunkin vrusteen erilliset sennus-, käyttöj huolto-oppt. Polttoinetnkit KANNETTAVA POLTTOAINETANKKI Vlitse veneestä sopiv pikk moottorin polttoineletkulle sopivlt etäisyydeltä j kiinnitä tnkki piklleen. PYSYVÄ POLTTOAINETANKKI Pysyvät polttoinetnkit on sennettv ln j mn turvstndrdien mukisesti, joihin kuuluvt suositukset mdoituksest, lpon estost, tuuletuksest jne. Polttoinejärjestelmän täyttäminen HUOMAUTUS: Kun käynnistetään ensikerrn uutt moottori ti moottori, jost on loppunut ti poistettu polttoine, polttoinejärjestelmä pitää täyttää seurvsti: Käännä virtlukko "ON"-sentoon noin minuutin jksi. Tämä käyttää polttoinepumppu. Käännä virtlukko tkisin sentoon "OFF" j plut se sitten sentoon "ON" minuutin jksi. Käännä virtlukko tkisin "OFF"- sentoon. Polttoinejärjestelmän täyttö on nyt suoritettu. 57

64 Asennustiedot PERÄMOOTTORIN ASENNUS b Peräpeilin vähimmäisukko b - Kksimoottorisen moottorin keskiviiv - 66,0 cm (26 in.) Peräpeilin vähimmäisukko Yksimoottori Kksi moottori 84,8 cm (33-3/8 in.) 151,8 cm (59-3/4 in.) Moottorin nostminen! VAARA Vältä vkv henkilövmm ti kuolem. Ennen kuin nostt moottori, vrmist, että nostorengs on kierretty vuhtipyörään vähintään viiden kierroksen verrn, j että nostolitteell on riittävä nostokpsiteetti moottorin pinoon nähden. Moottorin nostminen: 1. Poist yläkopp perämoottorist. 58

65 PERÄMOOTTORIN ASENNUS 2. Kierrä nostosilmukk vuhtipyörän npn vähintään viisi kert. - Nostosilmukk Kiinnitä nostosilmukkn nostolite. 4. Nost perämoottori j set se veneen peräpeilin päälle. Nostosilmukk Kierretään vuhtipyörään moottorikokoonpnon poistmiseksi vetokselikotelost, ti koko moottorin nostmiseksi irrotust/sennust vrten. Ohjuskpeli - oikenpuolimminen reittikpeli 1. Voitele O-renkn tiiviste j koko kpelin pää Putkilon viitenro Kuvus Käyttökoht Osnumero 95 Tefloni sisältävä 2-4-Cvenevoiteluine O-renkn tiiviste j koko kpelin pää Q1 59

66 2. Työnnä ohjuskpeli kippiputkeen. PERÄMOOTTORIN ASENNUS 3. Kiristä mutteri määritysten mukn Kuvus Nm lb-in. lb-ft. Mutteri 47,5 35 Ohjuksen yhdystngon kiinnittimet TÄRKEÄÄ: Ohjuksen yhdystnko, jok liittää ohjuskpelit moottoriin, täytyy kiinnittää erityisellä luslevykntisell pultill (osnumero ) j itselukittuvill nilonvuorisill lukkomuttereill (osnumero ). Näitä lukkomuttereit ei s koskn korvt tvllisill muttereill (ei-lukittuvill), kosk ne löystyvät/tärisevät, jolloin yhdystnko vputuu.! VAARA Väärät kiinnittimet ti väärä sennusmenettely voivt iheutt ohjuksen yhdystngon löystymisen ti irtomisen. Tämä voi iheutt veneen hllinnn äkillisen menettämisen, mistä voi oll seuruksen vkv vmm ti kuolem, kosk se voi heittää veneen mtkustjt istuimiltn ti veneen lidn yli. Käytä in vdittuj osi j noudt ohjeit j kiristysmenettelyjä. 60

67 PERÄMOOTTORIN ASENNUS! VAARA Kuluneet, löysät ti juuttuneet ohjuslitteen ost voivt iheutt veneen hllinnn menetyksen. Trkst, onko ohjuslitteen komponenteiss kulumisen merkkejä, voitele kikki kiinnitysost j trkist, että kikki kiinnittimet on tiukttu oikein trkstus- j huolto-ohjelmn mukisesti. c d - b - b Aluslevykntinen erikoispultti (osnumero ) Nilon-lukkomutteri - käytetään kntpultiss (osnumero ) or79 c - Litteä luslevy (2) d - Nilon-lukkomutteri - käytetään kpeliyhdistimessä (osnumero ) 1. Kiinnitä ohjuksen yhdystnko ohjuskpelin yhdistimeen khdell litteällä luslevyllä "c" sekä itselukittuvll nilonvuorisell lukkomutterill "d". Kiristä lukkomutteri, kunnes se settuu piklleen, kierrä sitten uki ¼ kierrost. 2. Kiinnitä ohjuksen yhdystnko moottoriin luslevykntisell erikoispultill "" j itselukittuvll nilonvuorisell lukkomutterill "b". 3. Kiristä kntpultti j kiristä sitten lukkomutteri määritettyyn momenttiin. Kuvus Nm lb. in. lb. ft. Kpeliyhdistimen nilonlukkomutteri "d" Kiristä lukkomutteri, kunnes se settuu piklleen, kierrä sitten uki ¼ kierrost. Kntpultin nilon-lukkomutteri "b" Aluslevykntinen erikoispultti

68 PERÄMOOTTORIN ASENNUS Perämoottorin suositellun sennuskorkeuden määrittäminen 63.5 cm (25 in.) e 60.9 cm (24 in.) 58.4 cm (23 in.) c b 56.0 cm (22 in.) 53.3 cm (21 in.) e 50.8 cm (20 in.) 48.2 cm (19 in.) d - b - c - Perämoottorin sennuskorkeuden määrittämiseen suositelln yhtenäistä viiv. Ktkoviivt esittävät niitä äärimmäisiä korkeuksi, joiss perämoottorin sennus on tunnetusti onnistunut. Tätä viiv voidn käyttää perämoottorin sennuskorkeuden määrittämisessä, jos tvoitteen on inostn mksiminopeus d - e - f - f Tätä viiv voidn voidn käyttää khden perämoottorin sennuskorkeuden määrittämisessä. Perämoottorin sennuskorkeus (perämoottorin sennuskiinnikkeen korkeus veneen peräpeilin pohjlt mitttun). Korkeuksille, jotk ylittävät56,0 cm (22 in.), suositelln yleensä potkuri, jok on suunniteltu pinttoimintn. Veneen odotettu mksiminopeus (mph). HUOMAUTUS 1. Perämoottori tulee sent peräpeiliin trpeeksi korkelle, jott pkoksuukko pysyy vähintään25,4 mm (1 in.) vedenpinnn yläpuolell, kun moottori käy tyhjäkäyntinopeudell. Pkoksuukon pitäminen vedenpinnn yläpuolell ehkäisee pkoksun rjoittumist. Pkoksun rjoittuminen joht huonoon tyhjäkäyntisuoritukseen. 2. Lisää12,7 cm (5 in.) lueteltuihin sennuskorkeuksiin, kun kyseessä on XL-mlli. 3. Perämoottorin sennuskorkeus ei s oll yli63,5 cm (25 in.) L-mlleill,76 cm (30 in.) XL-mlleill. Jos perämoottori sennetn korkemmlle, vihteistokotelon komponentit sttvt vurioitu. Asennuskorkeuden lisääminen vikutt yleensä seurvsti: vähentää ohjuskireyttä lisää huippunopeutt lisää veneen vkutt iheutt potkurin irtomisen plnmisen ikn Perämoottorin sennusreikien porminen TÄRKEÄÄ: Ennen sennusreikien pormist, ktso koht Perämoottorin suositellun sennuskorkeuden määrittäminen j senn perämoottori lähimpään suositeltuun sennuskorkeuteen. 62

69 PERÄMOOTTORIN ASENNUS 1. Merkitse sennusreiät peräpeiliin käyttämällä peräpeilin poruskiinnikettä. b c or Por pureiät c - Peräpeilin keskiviiv b - Peräpeilin poruskiinnike Peräpeilin poruskiinnike A2 Autt moottorin sentmisess toimimll mllin moottorin sennusrei'ille Por neljä13,5 mm:n (17/32 in.) sennusreikää

70 PERÄMOOTTORIN ASENNUS Perämoottorin kiinnittäminen peräpeiliin KIINNITYSPULTIT Perämoottorin peräpeilin sennusost - toimitetn perämoottorin mukn Osnumero Osn nimi Kuvus Peräpeilin pultti pituus 1/2-20 x 4,50 in. (2,25 in. kierre) Nilonvuorinen lukkomutteri 1/ Sisempi luslevy 0,516 in. ID x 1,50 in. OD Ulompi luslevy 0,53 in. ID x 0,87 in. OD Stvill olevt peräpeilin sennuspultit Osnumero Osn nimi Kuvus Peräpeilin pultti pituus1/2-20 x 2,50 in. (1,25 in. kierre) Peräpeilin pultti pituus1/2-20 x 3,50 in. (1,25 in. kierre) Peräpeilin pultti pituus1/2-20 x 4,00 in. (2,25 in. kierre) Peräpeilin pultti pituus1/2-20 x 4,50 in. (2,25 in. kierre) Peräpeilin pultti pituus1/2-20 x 6,50 in. (2,75 in. kierre) VENEEN PERÄPEILIN RAKENTEEN TARKISTAMINEN TÄRKEÄÄ: Määritä veneen peräpeilin vhvuus. Perämoottorin sennuksess käytettävien lukkomutterien j pulttien tulee kestää 75 Nm (55 lb.ft.) kireyttä ilmn veneen peräpeilin pinumist ti hlkeilu. Jos veneen peräpeili pinuu ti hlkeilee tässä kireydessä, peräpeilin rkennelm ei välttämättä ole riittävä. Veneen peräpeiliä tulee vhvist ti pinon ll olev luett ljent. b Peräpeili pinuu pultin kiristysmomentin tki b - Peräpeili murtuu pultin kiristysmomentin tki Kun määrität peräpeilin vhvuutt ensi kert, käytä steikollist momenttivint. Jos pultti ti mutteri kiertyy edelleen mutt steikon momenttilukem ei ksv, se merkitsee sitä, että peräpeili pinuu kokoon. Kuorm kntv luett voi lisätä käyttämällä suuremp luslevyä ti peräpeilin vhvikelevyä. 64

71 PERÄMOOTTORIN ASENNUS HUOMAUTUS: Peräpeilin vhvikelevyn sisäreiät ovt lempi peräpeilipulttej j ulkoreiät ylempiä peräpeilipulttej vrten. b Peräpeilin suuri luslevy b - Peräpeilin vhvikelevy Kuvus Osnumero Peräpeilin suuri luslevy Peräpeilin vhvikelevy Lit veneilykäyttöön trkoitettu tiivisteinett pulttien vrsiin, ei kierteisiin. 2. Kiinnitä perämoottori oikenlisill sennusosill. Kiristä lukkomutterit ilmoitettuun tiukkuuteen. HUOMAUTUS: Jott kiristysmomentin säätö olisi trkk, kierrä/kiristä sennuslukkomuttereit sennuspulttien sijn in, kun mhdollist. e d - Litteä luslevy (4) b - Läpimitltn 1/2 tuumn pultit (4) c - Pultin vrsi c b 3729 d - Lukkomutteri (4) e - Litteä luslevy (4) 65

72 PERÄMOOTTORIN ASENNUS Kuvus Nm lb-in. lb-ft. Perämoottorin sennuslukkomutterit j pultit Sähkö, letkut, hllintkpelit j etukiinnike KAUKOSÄÄTIMEN JOHTOSARJA Vedä 14-npinen veneen kukosäätimen johtosrj lkopss olevn etukiinnikkeen ukon läpi. Kiinnitä kukosäätimen johtosrj moottorin johtosrjn 14-npiseen liittimeen. b npinen liitin b - 14-npinen veneen kukosäätimen johtosrj AKKUTIETOJA! VAROITUS Akkujohdot on kiinnitettävä kuusiomuttereill kun npoihin virrnhukn välttämiseksi. Älä käytä syväpurkuskkuj. Moottoreiss on käytettävä merikäynnistyskku, joss on 1000 merikäynnistysmpeeri (MCA), 800 kylmäkäynnistysmpeeri (CCA) ti 190 Ah. Moottorin kku liitettäessä kkujohdot on kiinnitettävä kuusiomuttereill kun npoihin. Kiristä mutterit määritysten mukn. Kuvus Nm lb-in. lb-ft. Kuusiomutterit 13,5 120 TÄRKEÄÄ: Akun kpelikoko j -pituus ovt rtkisevn tärkeitä. Ktso kokovtimukset moottorin sennusohjeest. 66

73 PERÄMOOTTORIN ASENNUS Trr on setettv kun kotelon päälle ti lähelle huolto vrten. Yksi 5/16 in. j yksi 3/8 in. kuusiomutteri kku kohti on liitetty pkkukseen siipimutterin vihtmist vrten. Pkkuksess ei ole metrijärjestelmän mukisi kuusiomuttereit. NOTICE - DTS & Optimx Engines DO NOT USE DEEP CYCLE BATTERIES! DTS (Digitl Throttle nd Shift) pplictions nd Optimx engines must use mrine strting bttery with 1000 MCA, 800 CCA, or 180 Ah. rting. 13.5Nm (120 lbs. in.) DO NOT USE WING IMPORTANT: NUTS. Bttery cble size nd length is criticl. Refer to engine instlltion mnul for size requirements Plce decl on or ner bttery box for future service reference. 5/16" nd 3/8" hex nuts supplied for wing nut replcement. Metric hex nuts not supplied AKKUKAAPELIN LIITÄNNÄT Yksi perämoottori (+) b - Puninen tuppi - positiivinen (+) b - Must tuppi - negtiivinen ( ) (-) c - c Käynnistyskku

74 PERÄMOOTTORIN ASENNUS Kksi perämoottori Yhdistä mdoituskpeli (kpelikoko sm kuin moottorin kkukpeleill) käynnistyskkujen miinusnpojen ( ) väliin. b (-) d b c (-) d Puninen tuppi - positiivinen (+) b - Must tuppi - negtiivinen ( ) c - d - Mdoituskpeli Käynnistyskku LETKU- JA PUTKILIITÄNNÄT Polttoineletku Polttoineletkun sisählkisijn on oltv vähintään 8 mm (5/16 in.), j jokisess moottoriss on erillinen polttoineletku/polttoinesäiliöottojärjestelmä. Kiinnitä irtopolttoineletku liittimeen letkunkiristimellä. Öljyletkut Kiinnitä erilliset öljyletkut moottorin letkuliitäntöihin. Kiinnitä letkuliitännät nippusiteillä. Vedenpine- j nopeusmittriletku ti -putki HUOMAUTUS: Tämä koskee mllej, joiss ei ole SmrtCrft-mittreit. Tässä perämoottoriss on nopeusmittrill vrustettu vedenottojärjestelmä vihteistokotelon etureunss. Jos hlut käyttää tätä vedenotto nopeusmittrille, irrot vedenoton letkut nopeusmittrin nturist j reititä letku ulos kopst. Asenn perämoottorin mukn toimitettu yhdistin letkun päähän. 68

75 PERÄMOOTTORIN ASENNUS Tee vedenpinemittrin letkun liitäntä tähän letkuun kuvn mukisesti. c b j k l - b - c - d - e - f - e d g f Vedenpineletku Nopeusmittrill vrustettu vedenottoletku (trvittess) Vetolevy Pistoke Väkäsellinen letkunliitin Nopeusmittrill vrustettu letku ti putki i h j k g - Vedenpineletku h - Irtopolttoineletku i - Letkunkiristin j - Öljyletku, joss sininen viiv k - Öljyletku ilmn sinistä viiv l - Nippuside VAIHDEKAAPELIN ASENTAMINEN TÄRKEÄÄ: Vihdekpeli on ensimmäinen kpeli, jok liikkuu, kun kukosäätimen käsios siirretään pois vp-sennost. Asenn/liitä se siis moottoriin ensin. Vihdekpelin keskikohdn pikntminen TÄRKEÄÄ: Säädä vihdekpeli pikntmll sen löysän osuuden keskikoht 1. Merkitse eteenpäin-merkki seurvsti:. Siirrä kukosäätimen khv vp-sennost eteenpäin j täyteen nopeuteen ("full speed"). Vrmist, että ksuttimen ksuvipu koskett ksun hllintvivun rjoitinruuvi. b. Plut khv hitsti vpn pidäkesentoon. 69

76 PERÄMOOTTORIN ASENNUS c. Merkitse vihdekpeli, jok noj kpelin pään ohjimeen. - Eteenpäin-sennon merkki Merkitse peruutus-merkki seurvsti:. Siirrä kukosäätimen khv peruutussentoon j täyteen nopeuteen ("full speed"). Vrmist, että ksuttimen ksuvipu koskett ksun hllintvivun rjoitinruuvi. b. Plut khv hitsti vpn pidäkesentoon. c. Merkitse vihdekpeli, jok noj kpelin pään ohjimeen. - Peruutus-sennon merkki Merkitse keskikoht vihdekpeliin eteenpäin- j peruutusmerkkien välille. - Keskimerkintä Kohdist kpelin pään ohjin tähän keskimerkintään, kun sennt kpeli moottoriin. 5. Aset kuko-ohjin j perämoottori vp-sentoon. 6. Liu'ut nkkuriliitintä eteenpäin, kunnes tuntuu vstust. Liu'ut sitten nkkuriliitin kohti tkos, kunnes tuntuu vstust. 70

77 PERÄMOOTTORIN ASENNUS 7. Keskitä nkkuriliitin näiden vstustuspisteiden väliin Ankkuriliitin Vihdekpelin säätäminen 1. Sovit vihdekpelin pään ohjin vsten keskimerkintää kuten kuvttiin kohdss Vihdekpelin keskikohdn pikntminen Keskimerkintä 2. Aset vihdekpelin pään ohjin nkkuriliittimeen j säädä kpelikotelo niin, että se liukuu vpsti kotelopidikkeeseen. 3. Kiinnitä vihdekpeli nkkuriliittimeen kiinnikkeellä. c b Kpelikotelo c - Pidikkeen kiinnitin b - Vihdekpelipidike 4. Trkist vihdekpelisäädöt seurvsti:. Vihd kukosäädin eteenpäinvihteelle smll, kun käännät potkurikseli. Jos potkurikseli ei lukitu vihteeseen, säädä kpelikotelo lähemmäs kpelin pään ohjint. b. Aset kukosäädin vp-sentoon. Jos potkurikseli ei käänny vpsti ilmn vstust, säädä kpelikotelo poispäin kpelin pään ohjimest. Toist viheet j b. 71

78 PERÄMOOTTORIN ASENNUS c. Vihd kukosäädin peruutukselle smll, kun käännät potkurikseli. Jos potkurikseli ei lukitu kunnoll vihteeseen, säädä kpelikotelo poispäin kpelin pään ohjimest. Toist viheet "" - "c". d. Aset kukosäätimen khv vplle. Jos potkurikseli ei käänny vpsti ilmn vstust, säädä kpelikotelo lähemmäs kpelin pään ohjint. Toist viheet "" - "d". KAASUKAAPELIN ASENTAMINEN TÄRKEÄÄ: Kiinnitä moottoriin vihdekpeli ennen ksukpeli. 1. Aset kukosäädin vp-sentoon. 2. Kiinnitä ksukpeli ksuvipuun. Kiinnitä luslevyllä j lukkomutterill. Kiristä lukkomutteri ilmoitettuun lukemn. b or107 - Muoviluslevy b - Lukkomutteri Kuvus Nm lb. in. lb. ft. Ksukpelin lukkomutteri b Kiristä j löysää sitten 1/4 kierros. 3. Säädä kpelikotelo niin, että sennettu ksukpeli pitää joutokäynnin rjoitusruuvin vsten rjoitint. c b - b - Lukituspln kulus Kpelikotelo c Joutokäynnin rjoitusruuvi 4. Trkist ksukpelisäätö seurvsti:. Vihd perämoottori vihteelle muutmn kertn ktivoidksesi ksuvivuston. Pyöritä potkurikseli, kun vihdt peruutukselle. b. Plut kukosäätimen khv vplle. c. Aset ohut pl pperi joutokäynnin säätöruuvin j joutokäynnin rjoittimen väliin. Säätö on oike, jos pperi pystytään irrottmn ilmn sen repimistä, mutt siinä on hiemn vstust. 72

79 PERÄMOOTTORIN ASENNUS TÄRKEÄÄ: Joutokäynnin rjoitusruuvin tulee koskett rjoitint. b - Joutokäynnin rjoitusruuvi b - Tyhjäkäynnin rjoitin or109 d. Säädä kpelikotelo trvittess uudelleen. 5. Lukitse kotelopidike piklleen kpelislp käyttäen. ETUKIINNIKEASENNELMAN ASENNUS or110 TÄRKEÄÄ: Jätä trpeeksi löysää kiinnikkeen j moottorin väliin vedettäville johtosrjoille, kkukpeleille sekä polttoine- j öljyletkuille, jott vältytään rsitukselt j letkujen tittumiselt ti litistymiseltä. 1. Aset etukiinnikkeen los lkopn ukkoon. 73

80 PERÄMOOTTORIN ASENNUS 2. Aset neopreenikääre johtojen, letkujen j kukosäätimen kpelien ympärille j set se etukiinnikkeen losn Neopreenikääre b - Etukiinnikkeen los b 3. Liitä etukiinnikkeen yläos sen losn. Kiinnitä kummtkin ost yhteen nippusiteillä. b Etukiinnikkeen yläos b - Nippusiteet 4. Kiinnitä etukiinnike lkoppn pidikkeellä j khdell ruuvill. 74

81 PERÄMOOTTORIN ASENNUS 5. Asenn kopn tiiviste uudelleen piklleen. - Pidike Polttoinejärjestelmän täyttäminen Kun käynnistetään ensi kert uutt moottori ti moottori, jost on loppunut ti poistettu polttoine, täytä j vlmistele polttoinejärjestelmä käyttöä vrten. Polttoinejärjestelmän täyttö j vlmistelu käyttöä vrten: 1. Puristele polttoineletkun rikstinpllo, kunnes se tuntuu kiinteältä. 2. Käännä virtlukko "ON"-sentoon kolmeksi sekunniksi. Tämä käyttää sähköistä polttoinepumppu. 3. Käännä virtlukko tkisin "OFF"-sentoon j puristele rikstinpllo uudestn, kunnes se tuntuu kiinteältä. 4. Käännä virtlukko uudestn "ON"-sentoon kolmeksi sekunniksi. 5. Jtk tätä menettelyä, kunnes polttoineletkun rikstinpllo pysyy kiinteänä. 75
