2016, Mercury Marine. 565 Bravo -perävetolaitteet

Transkriptio

1 2016, Mercury Mrine 565 Brvo -perävetolitteet 8M fin

2 fin

3 Vtimustenmukisuusvkuutus huviveneiden propulsiomoottoreille, jotk täyttävät direktiivin 94/25/EY j sen muutoksen 2003/44/EY vtimukset Vlmistj: Mercury Rcing N7480 County Rod UU Fond du Lc, WI USA Vltuutettu edustj: Brunswick Mrine EMEA, Inc. Prc Industriel de Petit-Rechin B-4800 Verviers, Belgi Pkoksupäästöjen rvioinnist ilmoituksen snut litos: Det Norske Verits AS Veritsveien 1 Hovik, 1322, Norj Tunnusnumero: 0575 Pkoksupäästöjen vtimustenmukisuuden rvioinniss käytetty moduuli: H Muut soveltuvt yhteisön direktiivit: Sähkömgneettinen yhteensopivuusdirektiivi 2004/108/EY Kuvus moottoreist j perusvtimuksist Moottorityyppi: Polttoinetyyppi: Thtisuus z ti perävetolite ilmn kiinteää pkojärjestelmää Bensiini nelithtinen Tämän vtimustenmukisuusvkuutuksen kttmien moottoreiden tunnistus Moottorituoteryhmän nimi: Erityinen moottorin tunnusnumero: Alken srjnumerost EC-moduulin H todistusnumero MCM 565 CE 0M RCD-H-2 versio 4 Perusvtimukset Liite I.A - A.5 Asennusvtimukset Liite 1.B Pkoksupäästöt Stndrdit X Muu normisikirj/menetelmä Tekninen tiedosto B.1 Moottorin tunnus X B.2 Pkoksupäästöjen vtimukset Määrittele trkemmin (* = pkollinen stndrdi) ISO 8846:1993 Suojus ympäröivän syttyvän ksun syttymiseltä ISO 15584:2001 Moottoriin sennetut polttoine- j sähkökomponentit X* * EN ISO :1996 B.3 Kestävyys X B0,4 Omistjn käsikirj Liite 1.C Melupäästöt X ISO 8665:2006 Ktso sen veneen vtimustenmukisuusvkuutus, johon moottorit on sennettu. fin i

4 Tämän vtimustenmukisuusvkuutuksen kttmien sisäperämoottorijärjestelmien tunnistus Sisäperämoottori Brvo integroitu peräpeilijärjestelmä Liite 1.A.5.4 Ohjusjärjestelmä B.1 Vetolitteen tunnistus B.2 Ohjusjärjestelmän vtimukset Erityinen sisäperämoottorin tunnusnumero: Alken srjnumerost Stndrdit 0M Muu normisikirj/menetelmä B.3 Kestävyys X B0,4 Omistjn käsikirj X X X Tekninen tiedosto EY:n tyyppi (trkstustodistuksen ti tyyppihyväksyntätodistuksen numero) HSSMECR002 j IGP MECR002 Tiedot ISO 10592:1995 Pienet veneet hydruliohjusjärjestelmät Tämä vtimustenmukisuusvkuutus on nnettu vlmistjn yksinomisell vstuull. Vkuutn moottorivlmistjn puolest, että moottorit täyttävät direktiivin 94/25/EY j sen muutosdirektiivin 2003/44/EY pkoksupäästöjä koskevt vtimukset, kun moottorit sennetn huviveneeseen moottorinvlmistjn toimittmien ohjeiden mukisesti, j ettei näitä moottoreit s ott käyttöön, ennen kuin huvivene, johon ne sennetn, on julistettu edellä minittujen direktiivien vtimukset täyttäväksi. John Pfeifer Pääjohtj Mercury Mrine, Fond du Lc, WI, Yhdysvllt Säädösyhteyshenkilö: Engineering Regultions Mercury Rcing N7480 County Rod UU Fond du Lc, WI USA Kiitämme siitä, että olet ostnut yhden mrkkinoiden prhist venemoottoreist. Siihen sisältyy lukuisi ominisuuksi, joill vrmistetn käytön helppous j kestävyys. Hyvän huolehtimisen j kunnosspidon vull voit huolett nutti tämän tuotteen käytöstä mont veneilykutt. Prhn suorituskyvyn j huolettomn käytön vrmistmiseksi pyydämme sinu lukemn tämän oppn läpikotisin. Käyttö-, huolto- j tkuuohjekirj sisältää erityisiä tuotteesi käyttöä j huolto koskevi ohjeit. Ehdotmme, että tämä ohjekirj pidetään trpeen vrlt tuotteen mukn, kun olet vesillä. Kiitos, että olet ostnut yhden Mercury Mrine -tuotteistmme. Toivomme vilpittömästi, että veneilysi on miellyttävää! ii fin

5 Tkuuilmoitus! VAARA Käyttäjä (kuljettj) on vstuuss oikest j turvllisest veneen käytöstä, veneessä olevst litteistost j kikkien mtkustjien turvllisuudest. Suositmme vkvsti, että käyttäjä lukee tämän Käyttö-, huoltoj tkuuohjekirjn j ymmärtää täysin moottorin j kikkien sen lisälitteiden toimint koskevt ohjeet ennen veneen käyttöä. Ostmsi tuotteeseen pätee rjoitettu tkuu, jonk on ntnut Mercury Mrine; tkuuehdot esitetään tämän oppn kohdss Tkuutiedot. Tkuuselitys sisältää kuvuksen siitä mikä on tkuun kttm, mikä ei ole tkuun kttm, ktteen kestojn, kuink prhiten sdn tkuukte, tärkeitä vstuuvputuslusekkeit j vhinkojen rjoitukset j muit tkuuseen liittyviä tietoj. Käy läpi nämä tärkeät tiedot. Turvllisuusohjeet j -ilmoitukset Tässä julkisuss käytetään vroituksi, huomutuksi j ilmoituksi (yhdessä knsinvälisen VAARA-! symbolin knss ) kiinnittämään käyttäjän j meknikon huomio erityisohjeisiin huolloist ti toimenpiteistä, jotk voivt oll vrllisi, jos ne suoritetn väärin ti huolimttomsti. Noudt näitä turvllisuusohjeit huolellisesti. Näiden turvllisuusohjeiden noudttminen ei poist ilmoitetun vrn mhdollisuutt kokonn. Näiden erikoisohjeiden trkk noudttminen j terveen järjen käyttö ovt prhit keinoj onnettomuuksien ehkäisemiseksi huolto suoritettess.! VAARA Osoitt vrllisen tilnteen, jok voi joht kuolemn ti vkvn vmmn, jos sitä ei vältetä.! VAROITUS Osoitt vrllisen tilnteen, jok voi joht lievään ti keskiviken vmmn, jos sitä ei vältetä. HUOMAUTUS Osoitt tilnteen, jok voi joht moottorin ti muun tärkeän osn rikkoutumiseen, jos sitä ei vältetä. TÄRKEÄÄ: Merkitsee tieto, jok on tärkeää tehtävän onnistumiselle. HUOMAUTUS: Merkitsee tieto, jok utt ymmärtämään tiettyä vihett ti toiminto.! VAARA Tämän tuotteen moottorin pkoksut sisältävät kemiklej, joiden Klifornin osvltioss tiedetään iheuttvn syöpää, syntymävikoj j muit suvunjtkmiseen liittyviä vurioit. Tvrmerkkiä j tekijänoikeutt koskevt tiedot MERCURY MARINE. Kikki oikeudet pidätetään. Ohjekirjn ti sen osn kopiointi ilmn lup on kielletty. Alph, Axius, Brvo One, Brvo Two, Brvo Three, M j llot ympyrässä -logo, K-plnes, Mriner, MerCthode, MerCruiser, Mercury, Mercury j llot -logo, Mercury Mrine, Mercury Precision Prts, Mercury Propellers, Mercury Rcing, MotorGuide, OptiMx, Quicksilver, SeCore, Skyhook, SmrtCrft, Sport-Jet, Verdo, VesselView, Zero Effort, Zeus, #1 On the Wter j We're Driven to Win ovt Brunswick Corportionin rekisteröityjä tvrmerkkejä. Pro XS on Brunswick Corportionin tvrmerkki. Mercury Product Protection on Brunswick Corportionin rekisteröity plvelumerkki. fin iii

6 fin iv

7 Tkuutiedot Tkuurekisteröinti USA j Knd... 1 Tkuun siirto... 1 Mercury Rcing Divisionin yhden vuoden rjoitettu tkuu... 1 Hllituksen virstoille myydyt tuotteet... 3 Tkuu korroosiot vstn (milmnljuinen)... 3 Mercury Rcingin sisäperämoottorien tkuusuoj j sen ulkopuolelle jäävät kohteet... 3 Klifornin päästöjenhllinnn tkuuilmoitus... 4 Klifornin päästöjenhllinnn tkuuilmoitus... 6 E.P.A. Päästöjenhllint... 7 Yleistietoj Ennen veneen käyttöä... 9 Veneen sopiv moottoriteho... 9 Pikveneen j suuritehoisen veneen jo... 9 Siipirts j veden lämpötil nturit Nrullinen hätäktkisin Veneen perävunukuljetus Vedessä olevien ihmisten suojminen Pkoksupäästöt Perältojen j vnvesien yli hyppiminen Vedenlisiin esteisiin osuminen Käyttö mtlikoiss Ehdotuksi turvlliseen veneilyyn Vrstettu moottori Tekniset tiedot Moottorin tunnistustiedot Polttoinevtimukset Vähäisen läpäisyn polttoineletkuvtimus Kmpikmmion öljy Tilvuudet Moottorin yleiset tiedot Moottorin käyttörjoitukset Moottorin totutusjo Totutusjojkson jälkeen Käyttö Mittristo Vroitusjärjestelmä Sähköjärjestelmän ylivirtsuojus Kukosäätimet (konsoliin sennettvt Zero Effort mllit) Käynnistys, vihteenvihto j pysäytys Käyttötulukko Käyttö pkksell Tyhjennystulpp j pilssipumppu Vesillelsku j veneen kunnosspito fin v

8 Toimintn vikuttvt seikt Pinojkum Veneen pohj Kvittio Kuplint Potkurin vlint Moottorin suorituskykyä lentvt olosuhteet Huolto Huoltovstuut Huoltovrost Tee se itse huoltoehdotuksi Suuren hevosvoimn moottoreiden huoltminen Moottorin huoltotulukot Brvo vetolitteen huoltotulukot Nestetsojen trkistus Nesteiden vihtminen Voitelu Potkurit Moottorin huuhtelu Merivesipumpun siipipyörän trkstus Öljynjäähdyttimen merivesi (rkvesi) osston puhdistminen Positiivisen kmpikmmion tuuletusventtiilin vihtminen Apulitehihn Polttoineensuodttimien vihtminen Korroosio j korroosionsuojus Akku Veneen pohj Trkstus j huolto Trvittvt toimet uppomisen jälkeen Kylmällä säällä tphtuv ti pitkäikinen säilytys Moottorin settelu Tyhjennysohjeet Akun tlvisäilytys Moottorin uudelleen käyttöönotto vi fin

9 Vinetsintä Moottori ei pyöri Moottori pyörii mutt ei käynnisty Moottori on vike käynnistää, se käy epätsisesti, pätkii j/ti jälkisytyttää Moottorin jäähdytysnesteen lämpötil lhinen (suljettu jäähdytys) Huono suorituskyky Riittämätön moottorin lämpötil Moottorin lämpötil korke Alhinen moottoriöljynpine Akku ei ltudu Hydrulinen jokulmn säätö ei toimi (moottori ei käy) Hydrulinen jokulmn säätö ei toimi (moottori toimii mutt vetolite ei liiku) Sähköisen nlogisen trimmimittrin virhetoimint Kukosäätimen käyttö vike, tkeltelu, liillist välystä ti epätvllisi ääniä Ohjuspyörän kääntö vike ti nykivää Meriveden pine on ohjervon lpuolell Meriveden pine on ohjervon yläpuolell Omistjn huoltopu Huoltotiedot Mercury Mrinen siksplvelun yhteystiedot Huoltoloki Huoltoloki fin vii

10 fin viii

11 Tkuurekisteröinti USA j Knd Yhdysvltojen j Kndn ulkopuolell Trkist piklliselt mhntuojlt. 1. Voit tehdä osoitteenmuutoksen milloin thns, myös tkuuvteen yhteydessä, soittmll Mercury Mrinen tkuurekisteröintiosstolle ti lähettämällä kirjeen ti fksin, joss on nimesi, vnh osoitteesi j uusi osoitteesi sekä moottorin srjnumero. Myyntiliike voi myös välittää nämä muuttuneet tiedot. Mercury Mrine Attn: Wrrnty Registrtion Deprtment W6250 W. Pioneer Rod P.O. Box 1939 Fond du Lc, WI Fksi HUOMAUTUS: Mercury Mrinen j Yhdysvlloiss myytävien veneilytuotteiden myyjien on ylläpidettävä rekisterilistoj siltä vrlt, että omistjille on lähetettävä ilmoitus tuotteen tkisinkutsust liittovltion turvllisuuslkien perusteell. 2. Myyntijnkohtn jälleenmyyjän tulee täyttää tkuurekisteröinti j lähettää se välittömästi Mercury Mrinelle MercNETin, sähköpostin ti postin välityksellä. Vstnotettun tkuurekisteröinnin Mercury Mrine kirj sen. TÄRKEÄÄ: Tkuusuojsi lk myyntihetkellä, mutt tkuukorvushkemuksi ei void käsitellä, ennen kuin tuote on rekisteröity Mercury Mrinell. Tkuun siirto Rjoitettu tkuu voidn siirtää seurvlle ostjlle, mutt inostn sen käyttämättä jääneeltä oslt. Tämä ei koske tuotteit, joit on käytetty kupllisiin sovelluksiin. Voit siirtää tkuun seurvlle omistjlle lähettämällä ti fksmll kopion ostokuitist ti -sopimuksest, uuden omistjn nimen j osoitteen sekä moottorin srjnumeron Mercury Mrinen tkuurekisteröintiosstolle. Postitusosoite Yhdysvlloiss j Kndss: Mercury Mrine Attn: Wrrnty Registrtion Deprtment W6250 W. Pioneer Rod P.O. Box 1939 Fond du Lc, WI Fksi Tkuun siirto käsitellessään Mercury Mrine lähettää rekisteröintivhvistuksen postitse tuotteen uudelle omistjlle. Tästä plvelust ei veloitet. TAKUUTIEDOT Jos tuote on ostettu Yhdysvltojen j Kndn ulkopuolell, ot yhteys mhntuojn ti lähimpään Mrine Power Service Centeriin. Mercury Rcing Divisionin yhden vuoden rjoitettu tkuu MITÄ TAKUU KATTAA Mercury Mrine tk, että sen uusiss tuotteiss (j peruskorjtuiss tuotteiss, joit myydään kuppnimellä "Pcemker") ei ole mterili- j vlmistusvirheitä ll ilmoitettun tkuuikn. fin 1

12 TAKUUN KESTOAIKA Tämä rjoitettu tkuu on voimss vähittäisostjlle, jok käyttää tuotett huvikäyttöön, joko yhden (1) jn vuoden siitä päivästä lähtien, jolloin tuote ensin myytiin hänelle, ti siitä päivästä lähtien, jolloin se otettiin ensin käyttöön, sen mukn kumpi tulee ensin. Tkuuikn suoritettu osien korjus, vihto ti huoltotehtävä ei pidennä tkuuik sen lkuperäistä päättymispäivää edemmäksi. Jäljellä olev tkuuik voidn siirtää seurvlle ostjlle rekisteröimällä tuote sinmukisesti uudelleen. EHDOT, JOTKA ON TÄYTETTÄVÄ TAKUUSUOJAN SAAMISEKSI Tkuun voivt sd inostn vähittäismyyntisikkt, jotk ostvt tuotteens myyntimss Mercury Mrinen vltuuttmn tuotteen jälleenmyyjänä toimivlt myyntiliikkeeltä j silloinkin vst sen jälkeen, kun Mercury Mrinen määrittelemä luovutust edeltävä trkstusmenettely on suoritettu j dokumentoitu. Tkuusuoj on stviss rekisteröimällä tuote sinmukisesti vltuutetuss jälleenmyyntipisteessä. Epätrkt huvivenekäyttöä koskevt tkuurekisteröintitiedot ti myöhemmin tphtuv muutos huvivenekäytöstä kuplliseen käyttöön voivt mitätöidä tkuun Mercuryn Mrinen yksinomisen hrkinnn perusteell. Käyttö- j huolto-oppiss kuvttu rutiinihuolto pitää suoritt jlln tkuuoikeuden ylläpitämiseksi. Mercury Mrine pidättää oikeuden tehdä tkuusuojn riippuvksi sinmukisen huollon todisteist. MITÄ MERCURY TEKEE Mercuryn yksinominen j ino velvoite tämän tkuun puitteiss on rjoitettu hrkintmme mukn villisen osn korjmiseen, kyseisen osn ti osien vihtmiseen uusiin ti Mercury Mrinen hyväksymiin peruskorjttuihin osiin ti Mercury-tuotteen ostohinnn pluttmiseen. Mercury vr oikeuden tehdä ik join prnnuksi ti muutoksi tuotteisiin olemtt velvollinen tekemään muutoksi ikisemmin vlmistettuihin tuotteisiin. MITEN TAKUUSUOJAN SAA TAKUUTIEDOT Asikkn pitää järjestää Mercurylle kohtuullinen tilisuus korjuksen tekoon sekä kohtuullinen käsiksi pääsy tuotteeseen tkuuhuollon suorittmiseksi. Tkuuvteet tulee esittää tuomll tuote trkstettvksi Mercuryn jälleenmyyntipisteeseen, jok on vltuutettu tuotteen huoltmiseen. Mikäli ostj ei voi toimitt tuotett tälliselle jälleenmyyjälle, Mercurylle pitää tehdä siitä kirjllinen ilmoitus. Me huolehdimme sitten tuotteen trkstuksest j tkuun kttmn korjustyön suorittmisest. Tässä tpuksess ostj mks kikki sin liittyvät kuljetuskustnnukset j/ti mtkkulut. Mikäli tkuu ei kt suoritettu huolto, ostj mks kikki selliseen liittyvät työ- j mterilikustnnukset sekä kikki muut kyseiseen huoltoon liittyvät kulut. Ellei Mercury niin pyydä tekemään, ostjn ei pidä lähettää tuotett ti tuotteen osi suorn Mercurylle. Tkuun smiseksi jälleenmyyjälle on esitettävä todiste rekisteröidystä omistuksest tkuuhuollon pyytämisen yhteydessä. 2 fin

13 MITÄ TAKUU EI KATA Tämä rjoitettu tkuu ei kt rutiinihuoltokohteit, virityksiä, säätöjä, normli kulumist, vurioit, jotk johtuvt väärinkäytöstä, epänormlist käytöstä; sellisen potkurin ti välityssuhteen käytöstä, jok ei slli moottorin käyntiä suositeltvll täysksun kierroslukulueell; tuotteen käyttöä tvll, jok ei vst tkuu-, käyttö- j huolto-ohjekirjntoimint-/käyttöjkso-osn suosituksi; liminlyöntiä, onnettomuuksi, uppomist, väärää sennust (sinmukiset sennusmääritykset j -menetelmät on selostettu tuotteen sennusohjeiss), sitont huolto; sellisen vrusteen ti osn käyttöä, jot emme ole vlmistneet ti myyneet; käyttämistä polttoineiden, öljyjen ti voiteluineiden knss, jotk eivät sovellu käytettäviksi tuotteen knss; osien muuttmist ti poistmist; veden pääsyä moottoriin polttoineen syötön, imusrjn ti pkojärjestelmän kutt; ti vurioit, jotk johtuvt jäähdytysjärjestelmän tukoksest johtuvst riittämättömästä jäähdytysvedestä, moottorin käyttämisestä poiss vedestä, moottorin sennuksest liin korkelle peräpeiliin ti veneen jmisest moottorin olless liin kuksi trimmttun. Tuotteen kupllinen käyttö, joksi määritellään mikä thns työhön ti työsuhteeseen liittyvä tuotteen käyttö ti mikä thns tulo tuottv käyttö, vikk tuotett käytettäisiin vin joittin sellisiin trkoituksiin, mitätöi tkuun. Tuotteen käyttö kisoihin ti muuhun kilpilutoimintn missään viheess, jop edellisen omistjn toimest, mitätöi tkuun. Tämä tkuu ei kt vesiltä nostoon, vesille lskuun, hinukseen, säilytykseen, puhelimen käyttöön, vuokrn, iheutuneeseen hittn, liturimksuihin, vkuutuksen hnkintn, linn mksuihin, jn hukkn, nsioiden menetykseen ti mihin thns muun tyyppiseen stunnis- ti seurnnisvhinkoon liittyviä kustnnuksi. Lisäksi veneen suunnittelust johtuvn veneen rkenteiden ti mterilin poistoon j/ti vihtoon liittyvät kulut, jott tuotteeseen päästäisiin veneessä käsiksi, eivät ole tämän tkuun kttmi. Mercury Mrine ei ole ntnut kellekään yksilölle ti yhteisölle, mukn lukien Mercury Mrinen vltuutetut jälleenmyyjät, vltuuksi tehdä muit vkuutuksi, väitteitä ti tkuit tuotteest kuin niitä, jotk sisältyvät tähän rjoitettuun tkuuseen, j jos sellisi on tehty, ne eivät ole knnekelpoisi Mercury Mrine vstn. Lisätietoj tämän tkuun kttmist tphtumist j olosuhteist sekä niistä, joit tkuu ei kt, on tämän ohjekirjn kohdss Tkuusuoj, jok on sisällytetty tähän tkuuseen viitteenä. Vstuuvputukset j rjoitukset: konkludenttiset tkuut tuotteen kupttvuudest j sopivuudest tiettyyn trkoitukseen suljetn erityisesti pois. Konkludenttiset tkuut rjoittuvt, siinä määrin kuin niitä ei void sulke pois, nimenomisen tkuun tkuu-ikn. Tämä tkuu ei kt stunnis- j seurnnisvhinkoj. Eräissä osvltioiss ti miss ei sllit edellä yksilöityjä vstuuvpus-, rjoitus- j poissulkemisluseit, mistä johtuen ne eivät ehkä sovellu sinun tpukseesi. Tämä tkuu nt sinulle määrättyjä lillisi oikeuksi, j sinull voi oll myös muit lillisi oikeuksi, jotk vihtelevt osvltiost j mst riippuen. Hllituksen virstoille myydyt tuotteet Pyydä Mercury Rcingin myyntiosstolt hllituksen virstoille trkoitettu tkuupkettisrj, joss selitetään ehdot, jotk hllituksen virstojen on täytettävä sdkseen tkuun ostessn Mercury Rcingin perä- ti sisäperämoottorin. Mercury Rcingin myyntiossto N7480 County Rod UU Fond du Lc, WI Fksi TAKUUTIEDOT Tkuu korroosiot vstn (milmnljuinen) TÄRKEÄÄ: Korroosiotkuu ei ole stviss tälle tuotteelle. Mercury Rcingin sisäperämoottorien tkuusuoj j sen ulkopuolelle jäävät kohteet Tämän osn trkoituksen on korjt joitkin yleisimpiä tkuuseen liittyviä väärinkäsityksiä. Seurvss on selitetty joitkin huoltotyyppejä, joit tkuu ei kt. Seurvss esitetyt ehdot muodostvt tässä minittuin osn seurvist Mercury Rcing Divisionin tkuusopimuksist: kolmen vuoden rjoitettu tkuu korroosion iheuttmi vurioit vstn, Mercury Rcing Divisionin 90 päivän, kuuden kuukuden j yhden vuoden rjoitetut tkuut. fin 3

14 Huomioi, että tkuu ktt tkuujn kuluess trvittvt mterili- j vlmistusvioist iheutuvt korjukset. Asennusvirheet, onnettomuudet, tvllinen kuluminen j monet muut tuotteeseen vikuttvt sit eivät kuulu tkuun piiriin. Tkuu rjoittuu mterili- j vlmistusvikoihin, mutt tkuusuojn voivt sd inostn vähittäismyyntisikkt, jotk ostvt tuotteens myyntimss Mercury Mrinen vltuuttmn tuotteen jälleenmyyjänä toimivlt myyntiliikkeeltä j silloinkin vst sen jälkeen, kun Mercury Mrinen määrittelemä luovutust edeltävä trkstusmenettely on suoritettu j dokumentoitu. Jos sinull on kysyttävää tkuusuojst, ot yhteys vltuutettuun jälleenmyyjään. Hän vst mielellään kikkiin kysymyksiisi. YLEISET TAKUUN RAJOITUKSET 1. Pienet säädöt j viritykset, joihin kuuluvt sytytystulppien ti sytytyskomponenttien trkistus, puhdistus j säätö, ksuttimen ti EFI:n setukset, suodttimet, hihnt, hllintlitteet sekä normlihuoltojen yhteydessä tehtävä voitelun trkistus. 2. Asennusvirheet, onnettomuudet, normli kuluminen j mlin hlistuminen. 3. Huollon puutteest johtuvt vuriot. 4. Vesiltä nosto j vesille lsku, hinusmksut sekä kikki sin liittyvät kuljetusmksut j/ti mtkustusik jne. 5. Asikkn pyytämät lisähuoltotyöt, jotk ylittävät tkuuvelvollisuuden täyttämiselle välttämättömät työt. 6. Muun kuin vltuutetun jälleenmyyjän suorittmt työt kuuluvt tkuun piiriin vin seurviss olosuhteiss: Kun ne suoritetn hätätilnteess sillä ehdoll, ettei lueell ole vltuutettu myyjää, jok voi suoritt trvittvn työn ti jok pystyy nostmn veneen vesiltä tms. j että tehds on ntnut tämän liikkeen suorittmille töille etukäteen hyväksynnän. 7. Muiden kuin Mercury Precision ti Quicksilver -osien käyttö tkuukorjuksiss. 8. Moottorimelu ei välttämättä ole merkki vkvst moottorivist. Jos vinmäärittely viitt vkvn sisäiseen moottorivikn, jok voi iheutt rikkoutumisen, melu synnyttävä vik pitää korjt tkuun puitteiss. 9. Vedenlisiin esineisiin osumisen lyksikölle j/ti potkurille iheuttmi vurioit pidetään veneilyvrn. 10. Käynnistysmoottoriss on vettä. 11. Käynnistysmoottorit j/ti nkkuri- ti kenttäkäämisennelmt, jotk ovt plneet ti joiden johto on irronnut kommutttorist liin pitkän pyörityksen tki. 12. Kulumisen vuoksi trvittv venttiilien ti venttiiliukkojen hiont. Klifornin päästöjenhllinnn tkuuilmoitus ESITTELY TAKUUTIEDOT Klifornin ilmvrntolutkunt (Cliforni Air Resources Bord) on julkissut ilmnssteiden päästömääräykset sisä- j sisäperämoottoreille. Määräykset koskevt kikki sisä- j sisäperämoottoreit, jotk on vlmistettu mllivuodeksi 2003 j sitä myöhemmin. Näiden määräysten mukisesti Mercury Rcing nt tämän rjoitetun tkuun päästöjenhllintjärjestelmille (ktso seurvss lueteltvt päästöjenhllintjärjestelmien ost) j tk lisäksi, että sisä- ti sisäperämoottori on suunniteltu, rkennettu j vrustettu noudttmn kikki voimss olevi Klifornin ilmvrntolutkunnn omksumi sääntöjä sen työturvllisuuslin (Helth nd Sfety Code) lukujen 1 j 2, osn 5, joksen 26 ntmien vltuuksien nojll. Tietoj rjoitetust tkuust, jok koskee päästöihin liittymättömiä perämoottorin osi, st perämoottoriisi kuuluvst rjoitetun tkuun ilmoituksest. 4 fin

15 MITÄ TAKUU KATTAA Mercury Rcing tk, että sen uusien mllivuoden 2009 j myöhempien suuritehoisten sisäperämoottorien, jotk on sertifioitu Kliforniss j rekisteröity Kliforniss suville sikkille, päästöjenhllintjärjestelmien osiss (ktso seurv päästöjenhllintjärjestelmän osien luettelo) ei ole mterili- ti vlmistusvikoj, jotk iheuttvt tkuunlisen osn poikkemisen kikiss olennisiss suhteiss Mercury Rcingin Klifornin ilmvrntolutkunnlle jättämässä sertifiointihkemuksess kuvtust osst jnjksoksi j ehdoill, jotk ilmoitetn myöhempänä. Tkuuvin määrityksen hint kuuluu tkuun piiriin, jos tkuukorvushkemus hyväksytään. Tkuun lisen osn vioittumisen iheuttmt vuriot muille moottorin osille korjtn myös tkuun lisin. TAKUUN KESTOAIKA Tämä rjoitettu tkuu koskee päästöjenhllintjärjestelmän komponenttej. Uusien suuritehoisten, yli 500 hevosvoimn sisäperämoottorien tietyillä päästöjenhllintosill on kolmen (3) vuoden ti 480 tunnin tkuu sen mukn, kumpi tulee ensin (moottorin ECM-integroidun käyttötuntimittrin mukisesti), sähköisille päästöihin liittyville osille mukn lukien, mutt näihin rjoittumtt, nturit (esim. hppinturit, ilmvirtusmss-nturit, kmpikselin sentonturit jne.), solenoidit (esim. polttoineen ruiskuttimet, tyhjäkäynnin säätöventtiilit, pineensäätimet jne.), sytytysjärjestelmän ost, voimnsiirron ohjusmoduulit sekä seurvt: ktlysttorit, ksuttimet, polttoinepumput, hihtumisost (mukn lukien vähäisen läpäisyn letkut), pkoksujen uudelleenkierrätys sekä muut suorpäästölitteet. Uusien suuritehoisten sisäperämoottorien meknisill päästöjenhllintosill mukn lukien, mutt näihin rjoittumtt, moottorilohko, kmpikseli, nokk-kseli, yhdystngot, venttiilit, imuputket, pyörivät ost, männät j turbohtimet/htimet, on yhden (1) vuoden ti 150 tunnin tkuu (moottorin ECM-integroidun käyttötuntimittrin mukisesti) sen mukn, kumpi tulee ensin, kun moottorin teho on yli 500 hevosvoim j enintään 650 hevosvoim, j yhden (1) vuoden ti 50 tunnin tkuu (moottorin ECM-integroidun käyttötuntimittrin mukisesti) sen mukn, kumpi tulee ensin, kun moottorin teho on yli 650 hevosvoim. Päästöihin liittyvät normlin kunnosspidon kohteet, kuten sytytystulpt j suodttimet, jotk ovt tkuunlisten osien listll, on tttu vin niiden ensimmäiseen vdittvn vihtoon sti. Ktso tämän oppn koht Päästöjenhllintjärjestelmän komponentit j Huoltoiktulu. Tkuuikn suoritettu osien korjus, vihto ti huoltotehtävä ei pidennä tkuuik sen lkuperäistä päättymispäivää edemmäksi. Voimss olev tkuuik voidn siirtää seurvlle ostjlle. Ktso tämän oppn koht Tkuun siirto. MITEN TAKUUSUOJAN SAA Asikkn pitää järjestää Mercury Rcingille kohtuullinen tilisuus korjuksen tekoon sekä kohtuullinen käsiksi pääsy tuotteeseen tkuuhuollon suorittmiseksi. Tkuuvteet tulee esittää tuomll tuote trkstettvksi Mercuryn jälleenmyyntipisteeseen, jok on vltuutettu tuotteen huoltmiseen. Jos ostj ei voi toimitt tuotett selliselle jälleenmyyjälle, ilmoit sist Mercury Rcingille, jolloin Mercury Rcing järjestää trkstuksen j tkuunliset korjukset. Tässä tpuksess ostj mks kikki sin liittyvät kuljetuskustnnukset j/ti mtkkulut. Mikäli tkuu ei kt suoritettu huolto, ostj mks kikki selliseen liittyvät työ- j mterilikustnnukset sekä kikki muut kyseiseen huoltoon liittyvät kulut. Ostjn ei pidä lähettää tuotett ti tuotteen osi suorn Mercury Rcingille ilmn Mercury Rcingin nimenomist pyyntöä. MITÄ MERCURY RACING TEKEE TAKUUTIEDOT Mercury Rcingin yksinominen j ino velvoite tämän tkuun puitteiss on rjoitetusti, omll kustnnuksellmme j vlintmme mukn korjt ti viht villiset ost uusiin ti Mercury Mrinen hyväksymiin peruskorjttuihin osiin ti korvt Mercury-tuotteest mksettu hint. Mercury vr oikeuden tehdä ik join prnnuksi ti muutoksi tuotteisiin olemtt velvollinen tekemään muutoksi ikisemmin vlmistettuihin tuotteisiin. fin 5

16 MITÄ TAKUU EI KATA TAKUUTIEDOT Tämä rjoitettu tkuu ei kt rutiinihuoltokohteit, virityksiä, säätöjä, normli kulumist, vurioit, jotk johtuvt väärinkäytöstä, epänormlist käytöstä, sellisen potkurin ti välityssuhteen käytöstä, jok ei nn moottorin käydä sille suositetull täysksun kierroslukulueell (ktso koht Tekniset tiedot), tuotteen käytöstä tvll, jok ei noudt suositeltvi käyttötoimenpiteitä, liminlyönnistä, onnettomuudest, veteen uppomisest, virheellisestä sennuksest (sinmukiset sennust koskevt tekniset tiedot j menettelyt ovt tuotteen sennusohjeiss), epäsillisest huollost, suihkupumpun siipipyöriä j putki, polttoineit, öljyjä ti voiteluineit, jotk eivät sovi tuotteen knss käytettäviksi (ktso koht Tekniset tiedot) ti osien muuntmist ti poisto. Vesiltä pois ottmiseen, vesille lskuun, hinukseen, säilytykseen, puhelimen käyttöön, vuokriin, iheutuneeseen vivn, liturimksuihin, vkuutuksen hnkintn, linn mksuihin, jn hukkn, nsioiden menetykseen ti mihin thns muun tyyppisiin stunnis- ti seurnnistppioihin liittyvät kustnnukset eivät ole tämän tkuun kttmi. Lisäksi veneen suunnittelust johtuvn veneen rkenteiden ti mterilin poistoon j/ti vihtoon liittyvät kulut, jott tuotteeseen päästäisiin veneessä käsiksi, eivät ole tämän tkuun kttmi. Tkuuseen kuulumttomn päästöjenhllintlitteiden j -järjestelmien kunnosspidon, vihdon ti korjuksen s suoritt mikä thns venemoottorien korjusliike ti -henkilö. Muiden kuin Mercury Rcingin osien käyttö tkuuseen kuulumttomn kunnosspitoon j korjukseen ei ole peruste muiden tkuunlisten töiden kieltämiseen. Lisäosien (kuten Klifornin sääntökokoelmn nimikkeen 13 kohdss 1900 (b)(1) j (b) (10) on määritelty) ti muutettujen osien käyttö, joit Klifornin ilmvrntolutkunt ei ole sllinut, voi oll iheen tkuuvteen kieltämiseen Mercuryn Rcingin hrkinnn mukn. Sllimttomien lisäosien ti muutettujen osien iheuttmt tkuunlisten osien vit eivät kuulu tkuun piiriin. VASTUUVAPAUTUSLAUSEKKEET JA RAJOITUKSET TÄMÄ TAKUU EI NIMENOMAISESTI KATA KONKLUDENTTISIA TAKUITA MYYNTIKELPOISUUDESTA EIKÄ TIETTYYN TARKOITUKSEEN SOVELTUVUUDESTA. SIKÄLI KUIN KONKLUDENTTISIA TAKUITA EI VOIDA JÄTTÄÄ TAKUUN ULKOPUOLELLE, NE RAJOITETAAN ILMAISTUN TAKUUN KESTOAIKAAN. TÄMÄ TAKUU EI KATA SATUNNAIS- JA SEURANNAISVAHINKOJA. ERÄISSÄ OSAVALTIOISSA/MAISSA EI SALLITA YLLÄ YKSILÖITYJÄ VASTUUVAPAUS-, RAJOITUS- JA POISSULKEMISLAUSEKKEITA. NE EIVÄT SITEN EHKÄ KOSKE SINUA. TÄMÄ TAKUU ANTAA SINULLE MÄÄRÄTTYJÄ LAILLISIA OIKEUKSIA, JA SINULLA VOI MYÖS OLLA MUITA LAILLISIA OIKEUKSIA, JOTKA VAIHTELEVAT MAAN TAI OSAVALTION MUKAISESTI. Jos sinull on kysyttävää tkuut koskevist oikeuksistsi j velvollisuuksistsi, ktso yhteystiedot kohdst Omistjn huoltopu. Klifornin päästöjenhllinnn tkuuilmoitus TAKUUTA KOSKEVAT OIKEUTESI JA VELVOLLISUUTESI Klifornin ilmvrntolutkunt selittää mielellään mllivuoden sisäperämoottorien päästöjenhllintjärjestelmän tkuun. Kliforniss uudet sisäperämoottorit täytyy suunnitell, rkent j vrust täyttämään osvltion nkrt svusumu estävät normit. Mercury Rcingin täytyy nt tkuu sisäperämoottorisi päästöjenhllintjärjestelmälle ll lueteltviksi joiksi edellyttäen, ettei sisäperämoottorisi ole käytetty väärin, liminlyöty ti huollettu kelvottomsti. Moottorin päästöjenhllintjärjestelmään voi kuulu sellisi osi kuin ksutin ti polttoineen ruiskutusjärjestelmä, sytytysjärjestelmä ti ktlysttori. Siihen voi myös sisältyä letkuj, hihnoj, liittimiä j muit päästöihin liittyviä sennelmi. Missä tkuun linen vik esiintyy, Mercury Mrine korj sisäperämoottorisi ilmn sinulle koituvi kuluj, mukn lukien vinmääritys, ost j työ. 6 fin

17 VALMISTAJAN TAKUUSUOJA Vuosimllin 2009 j myöhempien sisäperämoottorien tietyillä elektronisill päästöjenhllintosill on kolmen (3) vuoden ti 480 tunnin tkuu sen mukn, kumpi tulee ensin. Tietyillä meknisill päästöjenhllintosill on yhden (1) vuoden ti 150 käyttötunnin tkuu sen mukn, kumpi tulee ensin, kun moottorin teho on yli 500 hevosvoim j enintään 650 hevosvoim, j yhden (1) vuoden ti 50 tunnin tkuu sen mukn, kumpi tulee ensin, kun moottorin teho on yli 650 hevosvoim. Käyttötunteihin perustuv tkuusuoj sllitn kuitenkin vin moottoreille, jotk on vrustettu s 2441()(13):ss määritellyillä ti niitä vstvill käyttötuntimittreill. Jos jokin päästöihin liittyvä moottorisi os vioittuu tkuun olless voimss, Mercury Rcing korj ti viht kyseisen osn. OMISTAJAN TAKUUTA KOSKEVAT VELVOLLISUUDET Sinä olet sisäperämoottorin omistjn vstuuss omistjn käsikirjss vdittvien huoltojen suorittmisest. Mercury Rcing suosittelee, että pidät tlless kikkien sisäperämoottoriisi liittyvien huoltotöiden kuitit, mutt Mercury Rcing ei voi kieltää tkuut pelkästään kuittien puutteen vuoksi ti sen tki, ettet ole vrmistnut kikkien iktulun mukisten huoltotöiden suorittmist. Sisäperämoottorin omistjn sinun pitäisi oll tietoinen siitä, että Mercury Rcing voi kieltää sinult tkuusuojn, jos sisäperämoottorisi ti sen os on vioittunut väärinkäytön, liminlyönnin, kelvottomn kunnosspidon ti hyväksymättömien muutoksien tki. Olet velvollinen viemään sisäperämoottorisi Mercury Mrine -jälleenmyyjälle heti, kun ongelm esiintyy. Tkuukorjukset suoritetn loppuun kohtuullisess jss, jok ei ylitä 30 päivää. Jos sinull on kysyttävää tkuuseen liittyvistä oikeuksistsi ti velvollisuuksistsi, ot yhteys Mercury Rcingin numeroon (USA). E.P.A. Päästöjenhllint ESITTELY Asetuksen 40 CFR kppleen 1045, lkppleen B luomien velvoitteiden mukisesti Mercury Mrine nt vähittäissikklle kolmen (3) vuoden ti moottorin 480 käyttötunnin (sen mukn, kumpi tulee ensin) päästötkuun päästöjenhllintjärjestelmän sähköosille sekä yhden (1) vuoden ti moottorin 150 käyttötunnin (sen mukn, kumpi tulee ensin) päästötkuun päästöjenhllintjärjestelmän meknisille osille. Moottori on suunniteltu, rkennettu j vrustettu niin, että se noudtt myyntijnkohtn ilmnsuojelusetuksen (Clen Air Act) pykälän 213 nojll voimss olevi sääntöjä eikä moottoriss ole mterili- ti vlmistusvikoj, jotk estäisivät moottori täyttämästä voimss olevi määräyksiä. PÄÄSTÖJENHALLINTAJÄRJESTELMÄN KOMPONENTIT Päästötkuu koskee kikki osi, joiss esiintyvä vik lisäisi moottorin säädettävien osien päästöjä, mukn lukien seurvt: 1. Polttoineen nnostelujärjestelmä. Ksutin j sisäiset ost (ti polttoineen pineensäädin ti polttoineen ruiskutusjärjestelmä) b. Ilm/polttoinesuhteen tkisinkytkentä- j hllintjärjestelmä c. Kylmäkäynnistyksen rikstusjärjestelmä d. Imuventtiilit 2. Imuilmjärjestelmä. Hllittu kuumilminen imujärjestelmä b. Imusrj c. Ilmnsuodtin d. Turbohdinjärjestelmät e. Kuumilmn nousuputken venttiilisennelm 3. Sytytysjärjestelmä. Sytytystulpt TAKUUTIEDOT b. Mgneetto- ti elektroninen sytytysjärjestelmä fin 7

18 TAKUUTIEDOT c. Kipinänohjusjärjestelmä d. Sytytyskäämi ti ohjusyksikkö e. Sytytysjohdot 4. Voitelujärjestelmä. Öljypumppu j sisäiset ost b. Öljynruiskuttimet c. Öljymittri 5. Positiivinen kmpikmmion tuuletusjärjestelmä (PCV). PCV-venttiili b. Öljyn täyttöukon tulpp 6. Pkoksujärjestelmä. Pkosrj b. Pkoputken mutk c. Pkoputken välimutk d. Alempi pkoputki e. Peräputki 7. Ktlysttori- ti lämpörektorijärjestelmä. Ktlysttori b. Lämpörektori c. Pkosrj d. Pkoventtiilit 8. Hihtumisjärjestelmä. Hiilisäiliö b. Polttoinesäiliöt c. Poistoventtiili 9. Edeltävissä järjestelmissä käytettävät sekliset ost. Letkut, kiristimet, liittimet, putket, tiivisteet ti tiivistyslitteet sekä kiinnitysost b. Hihnpyörät, hihnt j välipyörät c. Tyhjiö-, lämpö-, suunt- j ikherkät venttiilit j ktkisimet. d. Elektroniset säätimet HUOMAUTUS: EPA-päästötkuu ei koske osi, joiss esiintyvä vik ei lisäisi moottorin säädeltäviä päästöjä. 8 fin

19 Ennen veneen käyttöä Lue tämä ohjekirj huolellisesti. Turvllisuus- j käyttöohjeiden noudttminen sekä niiden ohell terveen järjen käyttö voivt utt estämään henkilövmmoj j tuotevurioit. Jos sinull on kysyttävää, ot yhteys jälleenmyyjään. Tässä ohjekirjss sekä moottoriss oleviss turvtrroiss käytetään turvllisuusvroituksi, joiden trkoituksen on kiinnittää huomiosi erityisiin turvllisuusohjeisiin, joit on noudtettv.! VAARA Osoitt vrllisen tilnteen, jok voi joht kuolemn ti vkvn vmmn, jos sitä ei vältetä.! VAROITUS Osoitt vrllisen tilnteen, jok voi joht lievään ti keskiviken vmmn, jos sitä ei vältetä. TÄRKEÄÄ: Osoitt tietoj ti neuvoj, jotk ovt välttämättömiä oike käyttöä j/ti huolto vrten. HUOMAUTUS: Merkitsee tieto, jok utt ymmärtämään jotkin vihett ti toiminto. Veneen sopiv moottoriteho YLEISTIETOJA! VAARA Veneen suurimmn nimellisteholukemn ylittäminen voi iheutt vkvn vmmn ti kuolemn. Veneen ylirsittminen stt vikutt veneen hllint- j kelluntominisuuksiin ti rikko peräpeilin. Älä senn moottori, jok ylittää veneen suurimmn nimellisteholukemn. Älä käytä liin tehokst moottori ti kuormit venettäsi liik. Useimmiss veneissä on kilpi, jost näkyy suurin hyväksytty teho j kuormitus tiettyihin määräyksiin perustuvn vlmistjn ilmoituksen mukn. Jos jokin on epäselvää, ot yhteyttä jälleenmyyjääsi ti veneen vlmistjn. U.S. COAST GUARD CAP ACITY MAXIMUM HORSEPOWER XXX MAXIMUM PERSON CAPACITY (POUNDS) MAXIMUM WEIGHT CAPACITY XXX XXX Pikveneen j suuritehoisen veneen jo Jos moottorisi käytetään pikveneessä ti suuritehoisess veneessä, jok ei ole sinulle ennestään tuttu, suosittelemme, ettet j sitä koskn huippunopeudell pyytämättä ensin lustv opstust j tutustumisjo jälleenmyyjältä ti toiselt kuljettjlt, joll on kokemust vene/moottoriyhdistelmästä. Lisätietoj on lehtisessä Suuritehoisen veneen jo jonk st jälleenmyyjältä, mhntuojlt ti Mercury Mrinelt. fin 9

20 Siipirts- j veden lämpötil-nturit Siipirttit ei voi käyttää veneissä, jotk pystyvät kulkemn yli 80 km/h (50 mph). Veden lämpötil-ntureit ei voi liittää Rce-sisäperämoottoreihin, joiss on propulsionohjusmoduuli (PCM). PCM käyttää veden lämpötil-nturiliitäntää moottoriöljyn lämpötiln vlvomiseen. Nrullinen hätäktkisin YLEISTIETOJA Hätäktkisimen tehtävänä on smmutt moottori, kun kuljettj poistuu jjn piklt (esim. sinkoutuu vhingoss pois kuljettjn piklt). Nrullisen hätäktkisimen lähellä olev trr muistutt käyttäjää kiinnittämään nrun henkilökohtiseen kellukkeeseen ti rnteeseen. ATTACH LANYARD b RUN OFF c b - c - Hätäktkisimen nrun kiinnike Nrun trr Nrullinen hätäktkisin Vhingoss heittymiset, kuten putominen yli lidn, tphtuvt todennäköisimmin: Mtllitiset urheiluveneet Klstusveneet Moottoriurheiluveneet Ulospiskutumisi voi tphtu myös huonojen käyttötpojen seuruksen, esimerkiksi: istuminen istuimen tkosss ti veneen lidll plnusnopeuksill Seisominen plnusnopeuksill jminen plnusnopeuksill mtlss ti esteikköisessä vedessä Päästäminen irti ohjuspyörästä sen vetäessä jompnkumpn suuntn veneen ohjminen lkoholin ti huumeiden käytön jälkeen käännösten tekeminen suurell veneen nopeudell Nrun pituus on yleensä cm (48 60 in.) suorksi vedettynä. Sen toisess päässä on ltt, jok työnnetään ktkisimeen, j toisess päässä on kiinnike, jok kiinnitetään kuljettjn henkilökohtiseen kellukkeeseen ti rnteeseen. Hätäktkisimen nru on kierteinen, jott se on lepotilss niin lyhyt kuin mhdollist eikä sotkeudu lähellä oleviin esineisiin. Se on venyvä, jott minimoidn todennäköisyys sen ktivointiin vhingoss, jos kuljettj siirtyilee trkoituksell kuljettjn normlin pikn lähettyvillä. Jos hlutn lyhyempi hätäktkisinnru, kierrä nru kuljettjn rnteen ti säären ympäri ti tee nruun solmu. Hätäktkisimen ktivointi pysäyttää moottorin välittömästi, mutt veneen eteneminen jtkuu jonkin mtk riippuen nopeudest j mhdollisest kääntökulmst smmutushetkellä. Vene voi itsestään liikkuessn iheutt sen kulkureitillä oleville vmmoj, jotk ovt yhtä vkvi, kuin veneen kulkiess moottorin voimll. 10 fin

21 Opet in muille veneessä oleville sinmukiset käynnistys- j jomenettelyt siltä vrlt, että he joutuvt käyttämään moottori hätätilnteess (jos kuljettj piskutuu vhingoss ulos veneestä).! VAARA Vältä hllitsemttomn veneen iskun iheuttmt vmmt ti kuolem. Jos nrullist hätäktkisint ei käytetä j sinä kuljettjn piskudut ulos veneestä, riski hllitsemttomn veneen iskust ksv huomttvsti. Käytä kuljettjn in nrullist hätäktkisint, jok pysäyttää moottorit utomttisesti, jos piskudut ulos veneestä ti pois kuljettjn piklt. Ktkisimen ktivoituminen vhingoss ti thttomsti normlin jon ikn on myös mhdollist. Tämä voi iheutt jonkin ti kikki seurvist, mhdollisesti vrllisist tilnteist: Veneessä olevien eteenpäin piskutuminen eteenpäinliikkeen odottmttomsti pysähtyessä erityinen huolenihe veneen etuosss oleville mtkustjille, jotk sttvt lentää keuln yli j jäädä mhdollisesti potkuri- ti ohjuskomponenttien runtelemiksi. Tehon j ohjuksen hllinnn menetys kovn merenkäynnin, voimkkn virrn ti kovn tuulen vllitess. Hllinnn menetys lituriin jettess.! VAARA Vältä äkillisten hidstusvoimien iheuttm vkv vmm ti kuolem, jok johtuu hätäktkisimen ktivoitumisest vhingoss ti thttomsti. Nrullinen hätäktkisin on suunniteltu pysäyttämään vene nopesti, kun se ktivoidn. Vro nrullisen hätäktkisimen ktivoimist vhingoss. Veneen perävunukuljetus Venettä voidn kuljett perävunuss vetoyksikön olless ylös- ti ls-sennoss. Tien j vihteistokotelon evän välissä on oltv riittävä etäisyys, kun vetolitett kuljetetn perävunuss lssennoss. Jos riittävä mvr on ongelm, set vetoyksikkö täysin ylös-sentoon. Vedessä olevien ihmisten suojminen KUN RISTEILET YLEISTIETOJA Vedessä olevn ihmisen on vike väistää nopesti lähestyvää venettä, vikk se liikkuisi hitstikin Hidst vuhti j ole äärimmäisen vrovinen in veneillessäsi vesillä, joill stt oll ihmisiä. Veneen liikkuess (itsestään) vihdevivun olless vpll, veden voim riittää pyörittämään potkuri. Tämä potkurin vp pyöriminen voi iheutt vkvn vmmn. fin 11

22 VENEEN OLLESSA PAIKOILLAAN! VAARA Pyörivä potkuri, liikkuv vene ti mikä thns veneeseen kiinnitetty kov esine stt iheutt vkvn vmmn ti kuolemn uimreille. Pysäytä moottori välittömästi, jos joku on vedessä veneesi läheisyydessä. Vihd vp-sentoon j smmut moottori, ennen kuin nnt kenenkään uid ti oleskell vedessä veneesi lähellä. Pkoksupäästöt VARO HÄKÄMYRKYTYSTÄ YLEISTIETOJA Häkä (CO) on tppv ksu, jot esiintyy kikkien polttomoottoreiden pkoksuiss, mukn lukien moottorit, jotk liikuttvt veneitä, j generttorit, jotk ntvt teho veneiden lisävrusteille. Sellisenn CO on hjuton, väritön j muton ksu, mutt jos voit hist ti mist moottorin pkoksuj, hengität itse siss häkää (CO). Häkämyrkytyksen lkuoireisiin, jotk ovt smnkltisi merisirus- ti humltumisoireiden knss, kuuluvt päänsärky, huimus, uneliisuus j phoinvointi.! VAARA Moottorin pkoksujen hengittäminen voi iheutt häkämyrkytyksen, jost voi oll seuruksen tjuttomuus, ivovurio ti kuolem. Vältä ltistust hä'älle. Pysyttele loitoll pkoksulueist moottorin käydessä. Pidä vene hyvin tuuletettun sekä sen seistessä pikoilln että jon ikn. PYSYTTELE LOITOLLA PAKOKAASUALUEISTA Moottorin pkoksut sisältävät hitllist häkää. Vältä lueit, joill on konsentroituj moottorin pkoksuj. Kun moottori käy, pidä uimrit loitoll veneestä, älä istu, mk ti seiso uintilustll ti sisääntulotikkill. Kun olet mtkll, älä nn mtkustjien oll välittömästi veneen tkn (lustlt roikkuminen, linelutilu/ bodysurffus). Sen lisäksi, että tämä vrllinen toimint sett kyseisen henkilön lueelle, joss on erittäin korke moottorin pkoksukonsentrtio, se myös ltist hänet vrlle loukkntu veneen potkurist. HYVÄ TUULETUS Tuulet mtkustjien pikk, v sivuverhot ti etupään luukut ksujen poistmiseksi. 12 fin

23 YLEISTIETOJA Esimerkki hyvästä ilmn virtuksest veneen läpi: HUONO TUULETUS Tietyissä jo- j/ti tuuliolosuhteiss pysyvästi ktetut ti purjeknkll ktetut hytit ti ohjmot, joiss on riittämätön tuuletus, voivt vetää sisään häkää. Asenn veneeseen yksi ti usempi häkäilmisin. Hrvinisiss tpuksiss, erittäin tyynellä säällä, uimrit j mtkustjt, jotk ovt piklln seisovn veneen voimell lueell, joss ti jonk lähellä käy moottori, sttvt ltistu vrlliselle häkätsolle. 1. Esimerkkejä huonost tuuletuksest veneen seistessä piklln: b b - Moottorin käyttö, kun vene on htss lituripikss Kiinnitettynä pikkn, joss on lähellä toinen vene, jonk moottori käy 2. Esimerkkejä huonost tuuletuksest veneen liikkuess: b b - Veneen jokulm, joss keul on liin korkell Veneen jminen etupään luukkuj vmtt (frmriutoilmiö) fin 13

24 YLEISTIETOJA Perältojen j vnvesien yli hyppiminen Huviveneiden jminen ltojen j vnvesien yli kuuluu veneilyyn. Mikäli tätä tehdään sellisell nopeudell, että veneen runko nousee osittin ti kokonn vedestä, syntyy tiettyjä vroj, etenkin veneen pltess veteen. Suurin vr on se, että vene muutt suunt kesken hyppyä. Sellisess tpuksess lskeutuminen voi iheutt veneen rjun suunnnmuutoksen. Tällinen äkkinäinen suunnnvihdos voi heittää mtkustjt istuimiltn ti veneen lidn yli.! VAARA Perältojen ti vnvesien yli hyppiminen voi iheutt vkvn vmmn ti kuolemn, kosk se voi heittää mtkustjt istuimiltn ti veneen lidn yli. Vältä mhdollisuuksien mukn llon ti vnveden iheuttmi hyppyjä. Veneesi päästessä törmäämään ltoon ti vnveteen on olemss toinenkin hrvinisempi vrllinen seurus. Jos veneen ilmss olless keul koukk trpeeksi syvään lspäin, se stt veteen koskettessn tunkeutu vedenpinnn lle j sukelt hetken jksi. Tämä pysäyttää heti veneen lähes täysin j heittää veneessä olijt eteenpäin. Vene voi myös ohjutu jyrkästi sivusuuntn. Vedenlisiin esteisiin osuminen TÄRKEÄÄ: Veneen käyttö mtlikoiss voi vurioitt venettä ti moottori vkvsti. Aj venettä turvllisell vähimmäisnopeudell mtlikoiss ti lueill, joill on vedenlisi esteitä. Vähennä nopeutt j jtk vrovsti in, kun jt veneellä mtlss vedessä ti lueill, joill epäilet olevn vedenlisi esteitä, joihin sisäperämoottori ti veneen pohj voivt osu. Tärkein kelluvien ti vedenlisten esteiden iheuttmien vmmojen ti törmäysvurioiden vähentämiskeino on veneen nopeuden rjoittminen. Tällisiss olosuhteiss veneen nopeuden tulee oll vähimmäisplnusnopeus km/h (15 25 mph) Kelluvn ti vedenliseen esineeseen osuminen voi joht lukemttomiin eri tilnteisiin. Jotkut näistä tilnteist voivt iheutt seurv: Sisäperämoottorin os ti koko moottori stt irrot j iheutt vkvn vmmn ti venevurion. 14 fin

25 Vene voi yhtäkkiä viht suunt. Tällinen äkillinen suunnnvihdos voi heittää mtkustjt istuimiltn ti veneen lidn yli. Vene voi hidstu nopesti. Tämä heittää mtkustjt eteenpäin ti jop veneen lidn yli. Törmäys vurioitt sisäperämoottori j/ti venettä. Pidä mielessä, että tärkein vmmojen ti törmäysvurioiden vähentämiskeino on veneen nopeuden rjoittminen. Veneen nopeus tulee rjoitt vähimmäisplnusnopeuteen, kun jetn vesillä, joill tiedetään olevn vedenlisi esteitä.! VAARA Jos käytetään venettä ti moottori, joss on törmäyksen iheuttmi vurioit, seuruksen voi oll tuotevurio, vkv vmm ti kuolem. Jos lus joutuu minkäänliseen törmäykseen, pyydä vltuutettu Mercury Mrine -jälleenmyyjää trkstmn j korjmn lus ti moottori. Vedenliseen esineeseen osumisen jälkeen moottori pitää smmutt mhdollisimmn pin j on trkistettv, ettei osi ole rikkoutunut ti löystynyt. Jos vurioit näkyy ti epäillään, sisäperämoottori pitää viedä vltuutetulle jälleenmyyjälle perusteellist trkstust j trvittvi korjuksi vrten. Pitää myös trkst, ettei veneessä ole runko- ti peräpeilimurtumi ti vuotoj. Vurioituneen sisäperämoottorin käyttäminen voi iheutt lisävurioit perämoottorin muille osille ti vikutt veneen hllintn. Jos käyttöä on välttämätöntä jtk, tee niin huomttvsti pienemmillä nopeuksill. Käyttö mtlikoiss YLEISTIETOJA HUOMAUTUS Aluksen käyttö mtlikoss voi iheutt vkvi moottorivurioit tukkiutuneiden vedenottoukkojen tähden. Vrmist, ettei vihteistokotelon vedenottoukkoihin pääse hiekk, lietettä eikä muit roski, jotk voivt rjoitt ti lkkutt moottoriin tulevn jäähdytysveden. On oltv äärimmäisen vrovinen, kun jetn mtlikoss veneellä, joss on vin mtlll sijitsevt vedenottoukot. Johtuen vedenoton kokonislueen pienestä määrästä vedenotoiss on suuri imu. Nämä vedenotot tukkeutuvt helposti pohjkosketuksess j ne voivt tukkeutu jettess mtlikoiss ti ruohoisill lueill. Vihteisto, jonk vedenotot sijitsevt mtlll - Mtlll sijitsevt vedenottoukot fin 15

26 YLEISTIETOJA Kksoisvedenottovihteiston rkenne vähentää moottorin vedensyötön rjoittmisen ti sulkemisen riskiä, mutt vrovisuutt on silti noudtettv jettess mtlikoss ti ruohoisess vedessä. KAKSOISVEDENOTTOVAIHTEISTON SELVITTÄMINEN 1. Aj vene syvälle tyhjäkäynnillä. 2. St vene plukseen, mutt j keskivertovuhdill, kunnes moottorin lämpötil j lohkon vedenpine plvt normliin. HUOMAUTUS: Moottorilohkon pine stt silti oll mtl mittriss, jos mittriin tulev letku on tukoss. b Kksoisvedenottovihteisto - Ottoreiät b - Mtlll sijitsevt vedenottoukot 7759 Ehdotuksi turvlliseen veneilyyn Jott voit turvllisesti nutti vesistöistä, tutustu pikllisiin j muihin hllituksen veneilysäännöksiin j - rjoituksiin sekä hrkitse seurvi ehdotuksi. Käytä kelluntvälineitä. Vr jokiselle veneessä olevlle henkilölle hyväksytyn mllinen, sopiv koko olev (lin vtim) kelluntväline, jok on helposti stvill. Älä ylikuormit venettä. Useimmille veneille on ilmoitettu j vhvistettu todisteell mksimikuormn (pinon) kntokyky (ktso veneesi kntokykyä osoittv kilpeä). Jos olet epävrm, ot yhteys jälleenmyyjääsi ti veneen vlmistjn. Suorit turvtrkstukset j vdittvt huollot.. Noudt säännöllistä iktulu j vrmist, että kikki korjukset tehdään kunnoll. Trkist veneessä olevt turvlitteet. Seurvss on ehdotuksi eri turvvälineistä, joit knntt pitää mukn veneiltäessä: Hyväksytty plonsmmutin; mel ti iro. Merkinntovälineitä: tskulmppu, rkettej ti vlommuksi, lippu j vihellyspilli ti torvi. Vrpotkuri, pinenvt j sopiv vin. Pikkukorjuksiss trvittvt työklut; ensiputrvikkeet j -ohjeet. Ankkuri, ylimääräinen nkkurinru; vesitiiviitä säilytysstioit. Käsikäyttöinen pilssipumppu j ylimääräisiä tyhjennystulppi; kompssi j lueen krtt ti merikortti. Ylimääräiset käyttölitteet; kkuj, polttimoj, sulkkeit jne. Trnsistorirdio j juomvettä. Tunne merkit sään muutoksest j vältä veneilyä huonon sään j kovn merenkäynnin ikn. Kerro jollekulle, mihin olet menoss j milloin iot plt. Tunne kikki veneilysäännöt j -lit j noudt niitä vesistöillä. Veneen kuljettjien pitää suoritt veneilyturvllisuuskurssi. Yhdysvlloiss tällisi kurssej trjovt: 16 fin

27 1. U.S. Cost Gurd Auxiliry (USA:n rnnikkovrtiosto) 2. Power Squdron 3. Puninen Risti 4. Veneilyä vlvovt poliisivirnomiset Osoit kikki tiedustelut Bot U.S. Foundtionille numeroon BOAT (2626). Suosittelemme voimkksti, että kikki moottoriveneen käyttäjät osllistuvt jollekin näistä kursseist. Lue myös NMMA:n kirjnen "Sources of Wterwy Informtion". Siinä luetelln lueittin turv-, risteily- j nvigointineuvoj ntvt lähteet, j se on stvn mksutt osoitteest: Sources of Wterwy Informtion Ntionl Mrine Mnufcturers Assocition 410 N. Michign Avenue Chicgo, IL U.S.A. Vrmist, että jokinen istuu veneessä sinmukisesti. Älä nn kenenkään istu ti oleskell missään veneen osss, jot ei ole trkoitettu tälliseen käyttöön. Tähän kuuluvt istuimien selkänojt, lidt, peräpeili, keul, knnet, kohotetut klstustuolit j kikki kääntyvät klstustuolit; sekä kikki selliset pikt, joist äkillinen odottmton kiihdytys, äkkipysähdys, veneen hllinnn odottmton menetys ti äkillinen veneen liike voi iheutt henkilön piskutumisen lidn yli ti veneen sisälle. Älä koskn veneile lkoholin ti huumeiden vikutuksen lisen (se on litont).. Alkoholin ti huumeiden käyttö heikentää hrkintkykyä j hidst huomttvsti regointikykyä. Tunne veneilyvesistö j vältä vrllisi pikkoj. Opet veneen käyttöä myös muille. Opet inkin yhdelle veneessä olevlle henkilölle moottorin käynnistyksen j käytön sekä veneen käsittelyn perustiedot siltä vrlt, että kuljettj tulee kyvyttömäksi ti puto yli lidn. Mtkustjien nousu veneeseen. Pysäytä moottori in, kun mtkustji tulee veneeseen, stuu pois veneestä ti oleskelee veneen tkosn (perän) lähellä. Pelkkä moottorin vihtminen vplle ei riitä. Ole trkkvinen. Veneen kuljettjll on liss määrätty velvollisuus tähystää j kuunnell ympäristöä jtkuvsti. Kuljettjll pitää oll esteetön näkyvyys vrsinkin eteenpäin. Mtkustjt, lsti ti klstustuolit eivät s estää kuljettjn näkyvyyttä, kun venettä jetn tyhjäkäyntiä nopemmin. Älä koskn j venettäsi suorn vesihiihtäjän tkn, kosk hiihtäjä stt ktu. Jos esimerkiksi veneesi nopeus on 40 km/h (25 MPH), se svutt 61 m (200 ft) päähän eteesi ktuneen hiihtäjän 5 sekunniss. Vro ktuneit hiihtäjiä. Kun käytät venettä vesihiihtoon ti vstviin hrrstuksiin, pidä ktunut hiihtäjä in veneen kuljettjn puolell, kun plt uttmn häntä. Kuljettjn pitää in säilyttää näköyhteys ktuneeseen hiihtäjään, eikä hän s peruutt hiihtäjän ti kenenkään muun vedessä olijn luo. Ilmoit onnettomuuksist. Veneen kuljettj vditn lin mukn lähettämään veneilyonnettomuusrportti osvltions veneilylin vlvontvirnomisille, kun vene joutuu tietynlisiin onnettomuuksiin. Veneilyonnettomuus on rportoitv, jos kyseessä on: 1. hengenmenetys ti todennäköinen hengenmenetys 2. henkilövmm, jok vtii lääkärin hoito ensivun lisäksi 3. veneeseen ti muuhun omisuuteen kohdistuv vurio, jonk rvo on yli 500,00 USD 4. veneen täydellinen menetys. TÄRKEÄÄ: Pyydä piklliselt vesipoliisilt perusteellinen luettelo säännöistä j säädöksistä. Vrstettu moottori YLEISTIETOJA Jos moottorisi vrstetn, ilmoit välittömästi poliisivirnomisille j Mercury Mrinelle mlli j srjnumerot sekä kenelle tkisin sdust moottorist tulee ilmoitt. Nämä vrstetun moottorin tiedot pidetään tlless Mercury Mrinell uttmn poliisivirnomisi j myyntiliikkeitä löytämään vrstetut moottorit. fin 17

28 Moottorin tunnistustiedot TEKNISET TIEDOT Kirj muistiin seurvt tiedot tulev trvett vrten: Moottorin mlli/hevosvoim: Moottorin srjnumero: Peräpeilisennelmn srjnumero: Potkurin numero j nousu: Sisäperämoottorin srjnumero j välityssuhde Pyöriminen: Rungon tunnistenumero: Veneen mlli j pituus: Polttoinevtimukset Käytä tunnettu, mieluiten lkoholitont lyijyttömän bensiinin merkkiä. Mercury Mrine suosittelee polttoineit, jotk sisältävät ruiskutussuuttimen puhdistusinett puhtuden lisäämiseksi.! VAARA Polttoinevuoto muodost tuliplo- ti räjähdysvrn, jok voi iheutt vkvn tpturmn ti kuolemn. Trkst säännöllisesti, j etenkin vrstoinnin jälkeen, kikki polttoinejärjestelmän ost vuotojen, pehmenemisen, kovettumisen, pisumisen ti korroosion vrlt. Jos vuodon ti hurstumisen merkkejä ilmenee, os on vihdettv ennen kuin moottori käytetään enempää. 18 fin

29 HUOMAUTUS Vääränlisen polttoineen käyttäminen voi iheutt moottorille vkvi vurioit. Väärän polttoineen käytöstä iheutuvt vuriot ktsotn moottorin väärinkäytöksi, eikä rjoitettu tkuu kt niitä. Käytä moottoriss vin suositeltu polttoinett. OKTAANIVAATIMUKSET (USA/KANADA) POLTTOAINETYYPPI PIENIN NÄYTETTY OKTAANILUKU Lyijytön keskiltuinen ti premium (R+M) 2 = 89 ti RON = 95* HUOMAUTUS: *Tutkimuksess stu oktnilukem OKTAANIVAATIMUKSET (YHDYSVALTOJEN JA KANADAN ULKOPUOLELLA) POLTTOAINETYYPPI PIENIN NÄYTETTY OKTAANILUKU Lyijytön tvllinen ti premium 1. (R+M) 2 = 89 ti RON = 95* HUOMAUTUS: *Tutkimuksess stu oktnilukem REFORMULOITUJEN (HAPETETTUJEN) POLTTOAINEIDEN KÄYTTÖ (VAIN YHDYSVALLAT) Tämäntyyppistä polttoinett edellytetään tietyillä lueill Yhdysvlloiss. Näissä polttoineiss käytetään kht hpetintyyppiä: lkoholi (etnoli) ti eetteriä (MTBE ti ETBE). Jos omll lueellsi stvn polttoineen hpettimen käytetään etnoli, ktso Alkoholi sisältävä polttoine olevill ohjeill. Näiden reformuloitujen polttoineiden käyttö Mercuryn moottoriss on hyväksyttävää. ALKOHOLIA SISÄLTÄVÄ POLTTOAINE Bu16-butnolipolttoineseokset Enintään 16,1 % butnoli sisältävät polttoineseokset, jotk täyttävät Mercury Mrinen julkisemt polttoinevtimukset, ovt hyväksyttävä korvike lyijyttömälle bensiinille. Pyydä veneen vlmistjlt täsmälliset suositukset veneesi polttoinejärjestelmän osist (polttoinesäiliöt, -letkut j liittimet). Metnoli- j etnolipolttoineseokset TÄRKEÄÄ: Mercury Mrine -moottorin polttoinejärjestelmän ost kestävät korkeintn 10 % lkoholi (metnoli ti etnoli) sisältävää polttoinett. Veneesi polttoinejärjestelmä ei ehkä kestä yhtä suurt lkoholiprosentti. Pyydä veneen vlmistjlt täsmälliset suositukset veneesi polttoinejärjestelmän osist (polttoinesäiliöt, -letkut j liittimet). Ot huomioon, että metnoli ti etnoli sisältävä polttoine voi lisätä: metlliosien syöpymistä kumi- ti muoviosien rppeutumist polttoineen tunkeutumist kumiletkujen läpi TEKNISET TIEDOT fsien eromisen todennäköisyyttä (veden j lkoholin eromist bensiinistä polttoinesäiliössä)! VAARA Polttoinevuoto muodost tuliplo- ti räjähdysvrn, jok voi iheutt vkvn tpturmn ti kuolemn. Trkst säännöllisesti, j etenkin vrstoinnin jälkeen, kikki polttoinejärjestelmän ost vuotojen, pehmenemisen, kovettumisen, pisumisen ti korroosion vrlt. Jos vuodon ti hurstumisen merkkejä ilmenee, os on vihdettv ennen kuin moottori käytetään enempää. 1. Mercury Rcing ei suosittele lyijyä sisältävän bensiinin käyttöä. Lyijyä sisältävä bensiini on hyväksyttävä lueill, joill lyijytöntä bensiiniä ei ole stviss; pkoksuteihin j/ti polttokmmioihin voi kuitenkin kertyä lyijyhiukksi. fin 19

30 TEKNISET TIEDOT TÄRKEÄÄ: Jos käytät polttoinett, jok sisältää ti stt sisältää metnoli ti etnoli, vuotoj j epänormlej tphtumi pitää trkkill tvllist usemmin. TÄRKEÄÄ: Kun Mercury Mrine -moottoriss käytetään metnoli ti etnoli sisältävää bensiiniä, älä säilytä sitä polttoinesäiliössä pitkiä ikoj. Näitä sekoituksi sisältävät polttoineet käytetään utoiss yleensä, ennen kuin niihin ehtii imeytyä niin pljon vettä, että syntyy ongelmi. Veneet sen sijn seisovt usein käyttämättöminä niin pitkään, että nesteet ehtivät erottu. Säilytyksen ikn voi tphtu sisäistä syöpymistä, jos lkoholi on liuottnut sisäosien suojvt öljyklvot. Vähäisen läpäisyn polttoineletkuvtimus Vähäisen läpäisyn polttoineletku on sennettv kikkiin sisäperämoottoreihin, jotk on vlmistetn myyntiin, myydään ti trjotn myyntiin Yhdysvlloiss. Yhdysvltin ympäristönsuojeluvirsto (EPA) vtii, että jälkeen vlmistetuiss sisäperämoottoreiss on vähäisen läpäisyn polttoineletku polttoinesäiliön j moottorin välisenä ensiöletkun. Vähäisen läpäisyn letku on tyypin B1-15 ti tyypin A1-15 USCG-letku, jok ei ylitä 15/gm²/24 h CE10- polttoineell lämpötiln olless 23 C,kuten stndrdiss "SAE J 1527 veneiden polttoineletkut" on määritetty. Kmpikmmion öljy ÖLJYSUOSITUKSET Suositetut öljyt Mercury Rcingin nelithtiöljy, 25W-50 Synthetic Blend- ti 25W-40-sisäperä-/ sisämoottoriöljy Vihd uusi öljynsuodtin in öljynvihdon ikn NMMA:n luokitus FC-W TÄRKEÄÄ ÖLJYTIETOA Älä käytä Yksisteisi öljyjä Pesemättömiä öljyjä Kiinteitä lisäineit sisältäviä öljyjä Muit kuin suositeltuj monisteisi öljyjä Huonoltuisi öljyjä Älä sekoit Eri öljymerkkejä, yksisteisi ti monisteisi öljyjä Eri pinoisi yksisteisi ti eripinoisi monisteisi öljyjä. Tilvuudet Yksikkö Yksikön tilvuus Kmpikmmion öljytilvuus uuden suodttimen knss 1. Brvo - Vetolitteen öljytilvuus (säiliön knss) Brvo III XR - Vetolitteen öljytilvuus (säiliön knss) Suljettu jäähdytysjärjestelmä 7,6 l (8 U.S. qt) 2,65 l (2.8 U.S. qt) 2,8 l (3 U.S. qt) 13 l (14 U.S. qt) 1. Käytä in mitttikku trvittvn öljymäärän täsmälliseen määrittämiseen. 20 fin

31 Moottorin yleiset tiedot Kmpikselin hevosvoim 1. Iskutilvuus Sylinterijärjestely Sylinterin läpimitt Iskunpituus Puristussuhde 8.6:1 Lturi Akkuvtimukset Sähköjärjestelmä Sytytyksen tyyppi Sytytystulpn tyyppi Sytytystulpn kärkiväli Polttoinejärjestelmä Päästöjenhllintjärjestelmä Brvo-moottorin pituus (peräpeilin kiinnikkeestä moottorin etupuolelle) Leveys Korkeus (öljypohjn lreunst moottorin korkeimpn kohtn, jok voisi oll pkojärjestelmä) Pino TEKNISET TIEDOT 421 kw, 565 hv 8,7 l (533 cid) V8 113 mm (4.466 in.) 108 mm (4.25 in.) 95 A /1238 W Ryhmä 31M, 1150 CCA (minimi) 12 voltti, miinusmdoitus PCM virrnjkjton, sekventilinen sytytys, yksittäiset puolt NGK BKR6ES 0,9 mm (0.035 in.) Vsemmnpuoleinen sekventilinen elektroninen polttoineenruiskutus Elektroninen moottorinhllint (EC) 869 mm (34.19 in.) 838 mm (33.0 in.) 919 mm (36.2 in.) 545 kg (1201 lb) 1. Kilowtti-/hevosvoimlukem täyttää SAE J1228/ISO stndrdin vtimukset. Vihteess syntyvät häviöt vähentävät käyttöteho. fin 21

32 Moottorin käyttörjoitukset Suurin täysksun (WOT) kierrosluku Kierrosluvun rj 1. Kierrosluku tyhjäkäynnillä, vihde päällä Kierrosluku tyhjäkäynnillä, vpll Polttoinejärjestelmän suurin virtusnopeus Polttoineen pine tyhjäkäyntitilss Polttoineen pine täysksull Jäähdytysnesteen termosttti vutuu luksi lämpötilss Jäähdytysnesteen termosttti on täysin uki lämpötilss Moottorin pienin vedenpine täysksull Moottorin suurin vedenpine täysksull Öljyn vähimmäispine tyhjäkäynnillä (kuum) Öljyn vähimmäispine täysksull (kuum) Öljyn enimmäislämpötil TEKNISET TIEDOT /min /min 700 1/min 800 1/min 170 l/h (45 gls/hr) kierrosnopeudell /min 307 kp (44.5 psi) 275 kp (39,8 psi) 62 C (143 F) 70 C (158 F) 207 kp (30 psi) 345 kp (50 psi) kp (20-30 psi) kp (48-55 psi) 95 C (185 F) b b Moottorin j veneen etupuoli b - Suihkutusjärjestys Moottorin totutusjo TÄRKEÄÄ: Jos moottorin totutusjomenettelyä ei noudtet, seuruksen stt oll huono suorituskyky koko moottorin elinkren jn sekä moottorivurio. Noudt in totutusjomenettelyä. 1. Moottoreiss on sytytysjärjestelmä, joss on sisäinen /min kierrosluvun rjoitin. Moottori toimii normlisti, jos se ei ylitä tätä kierrosluku. 22 fin

33 TEKNISET TIEDOT Ann moottorin lämmetä sekunti. Älä ylitä 3/4 ksu. Vältä kiihdytystä täysksull tyhjäkäynnistä. Vihtele in ksusetust. 5 tunnin totutusjomenettely Käytä moottori suurimmn osn ik välillä /min. Trkist moottoriöljyn tso usein. Lisää öljyä trpeen mukn. Suuri öljyn kulutus totutusjokuden ikn on normli. Totutusjojkson jälkeen Jott Mercury Mrine -veneesi moottori sisi mhdollisimmn pitkän käyttöiän, suosittelemme seurv: 5 tunnin totutusjomenettelyn jälkeen Käytä potkuri, jok nt moottorin toimi ohjervojen mukisen enimmäiskierroslukulueen yläpäässä ti sen lähellä (ktso lisätietoj kohdst Tekniset tiedot ), kun jetn täysksull veneen normlikuormll. Älä lisää ksu, ennen kuin moottori käy tsisesti tyhjäkäynnillä j veden lämpötil on vähintään 54 C (130 F). Älä käytä moottori täydellä ksull, ennen kuin sen öljyn lämpötil on 60 C (140 F). Noudt tämän ohjekirjn huoltoiktulu. fin 23

34 Mittristo Mercury Rcing edellyttää seurvien moottorin tärkeiden toimintojen vlvomist: Öljynpine Moottorin kierrosluku Öljyn lämpötil Veden lämpötil Järjestelmän jännite Engine Gurdin -vikilmoitukset SmrtCrft-mittreill voidn näyttää kikki edellä minitut tärkeät moottorin toiminnot j myös muit toimintoj. SmrtCrft-mittrit näyttävät tietoj myös voimnsiirron nturivioist j Gurdin-järjestelmän ktivoinnist. Vroitusjärjestelmä Moottorin vroitusjärjestelmään kuuluu äänimerkki, jonk nt ruorin johtosrjss olev torvi, sekä Engine Gurdin -järjestelmä. Älä yritä muunt vroitusjärjestelmää mitenkään ti poist sitä käytöstä. ENGINE GUARDIAN -VALVONTAJÄRJESTELMÄÄ Engine Gurdin -vlvontjärjestelmä vlvoo moottorin ntureit j ilmoitt vrhisess viheess mhdollisist ongelmist. Jos nturi osoitt vin, järjestelmä regoi ongelmn ntmll äänimerkin j, riippuen vin tyypistä, stt vähentää moottorin teho sen suojelemiseksi vurioilt. Ktso yksityiskohtist tieto VesselView-oppst. Kun virt-vin on kytketty ON-sentoon, vroitustorvi nt yhden äänimerkin sen toiminnn vrmistmiseksi. Viktyyppi j siihen liittyvä vroitussignli Jos vroitusvill on kksi vihett, vihe 1 tulee ensin. Jos vik pysyy ktiivisen, vihe 2 käynnistyy. Jos useit vikoj on ktiivisin, käyttäjää vroitetn ensimmäiseksi vkvimmst vist. Jos viheen 2 ikn ilmenee toinen yhtä vkv vik, torvi lk jälleen nt viheen 1 signli. Trkkile, onko VesselViewnäytössä vroitusilmoituksi. Huomio: 1 sekunti päällä j 1 pois päältä 6 jkson jn OBD-M-vihe 1: 5 sekunti päällä 1 jkson jn j sen jälkeen 60 sekunti pois päältä. OBD-M-vihe 2: 0,5 sekunti päällä j 0,5 sekunti pois päältä 1 jkson jn j sen jälkeen 60 sekunti pois päältä. Vkv vihe 1: 6 sekunti päällä j 6 sekunti pois päältä 2 jkson jn j sen jälkeen 59 sekunti pois päältä. Vkv vihe 2: 0,5 sekunti päällä j 0,5 sekunti pois päältä 2 jkson jn j sen jälkeen 59 sekunti pois päältä. Voit pysäyttää vroitusäänen smmuttmll moottorin. Jos vroitusääni kuuluu uudelleenkäynnistämisen jälkeenkin, järjestelmä on hvinnut uuden vin. Pyydä Mercury Mrine - jälleenmyyjää korjmn vik mhdollisimmn pin. Jos vroitusääni ei kuulu uudelleen, ongelm ei trvitse hoit välittömästi, mutt sinun on pyydettävä Mercury Mrine -jälleenmyyjää määrittämään j korjmn vik. Jos propulsionohjusmoduuli (PCM) hvitsee moottorinturist tulevn viksignlin, se kirj ylös vikkoodin. Tietokonevinmääritysjärjestelmä (CDS) trvitn erityisten ongelmkoodien noutmiseksi PCM:stä. KALIFORNIASSA OLEVAT MOOTTORIT Edellä minitun ktiivisten vikojen poistomenettelyn lisäksi Klifornin ilmvrntolutkunt (C.A.R.B.) edellyttää erityistä poistomenettelyä tietyille vroitusvioille. Näitä vikoj ovt: MAPR_TPS1Rtionlity j TPS2 TPS1_ETC_NoAdpt, TPS2, TPS3, TPS4 KÄYTTÖ 24 fin

35 KÄYTTÖ TPS1_RngeLow, TPS2, TPS3, TPS4 TPS1_RngeHigh, TPS2, TPS3, TPS4 BroRnge Injector1_OutputFult, Injector2, Injector3, Injector4, Injector5, Injector6, Injector7, Injector8 Horn_OutputFult MAP_Angle_RngeHigh MAP_Angle_RngeLow SysVolt_RngeHigh SysVolt_RngeLow IAT_RngeHigh IAT_RngeLow StbdECT_RngeHigh StbdECT_RngeLow EncoderFult CrnkCmTrigger HUOMAUTUS Moottorin on loitettv vin poistminen seurvll menettelyllä. Vin poistmist vrten moottori on käynnistettävä kolme kert. Jos äänimerkki kuuluu vielä kolmen käynnistysjkson jälkeen, vik on edelleen järjestelmässä. Pyydä Mercuryn vltuutettu jälleenmyyjää korjmn ongelm j poistmn vik. Sähköjärjestelmän ylivirtsuojus Jos sähköistä ylikuormitust esiintyy, sulke ti utomttisulke ktkisee piirin. Ongelm täytyy etsiä j korjt, ennen kuin sulke vihdetn ti utomttisulke plutetn. Automttisulke suoj moottorin johtosrj j kojetulun virtjohdint. Noll kohottmll lippu plutussentoon. fin 25

36 KÄYTTÖ 1. Ajokulmn hydrulist säätöä suojtn ylikuormitukselt 110 A:n sulkkeell j hydrulipumpuss olevll 20 A:n piirisulkkeell. b b - 20 A:n sulke 110 A:n sulke 26 fin

37 KÄYTTÖ 2. Brvo-vetolite: MerCthode -järjestelmässä on 20 A:n piirisulke, jok on vlvontyksikön positiiviseen (+) npn menevässä johdoss. Jos sulke pl, MerCthode-järjestelmä ei toimi j seuruksen on korroosiosuojuksen menetys. MERCATHODE - 20 mpeerin piirisulke A R 3. Litteess on kksitoist sulkett kolmess sulkkeenpitimessä (neljä sulkett kusskin pitimessä). Sulkkeenpidin - A (1) 15 A - sylinteri numero 8 polttoineenruiskutin j sytytyspuol (2) 15 A - sylinteri numero 2 polttoineenruiskutin j sytytyspuol (3) 15 A - sylinteri numero 6 polttoineenruiskutin j sytytyspuol Sulkkeenpidin - B (1) 2 A - dignostiikkjärjestelmän virt (2) 20 A - päävirtreleet (3) Ei käytössä (4) 5 A - sylinteri numero 4 polttoineenruiskutin j sytytyspuol (4) 20 A - PCM-ohjimen virt Sulkkeenpidin - C (1) 15 A - sylinteri numero 7 polttoineenruiskutin j sytytyspuol (2) 15 A - sylinteri numero 1 polttoineenruiskutin j sytytyspuol (3) 15 A - sylinteri numero 5 polttoineenruiskutin j sytytyspuol (4) 15 A - sylinteri numero 3 polttoineenruiskutin j sytytyspuol 4. Järjestelmässä on kksi utomttisulkett: 50 A:n päävirrn utomttisulke 7775 fin 27

38 KÄYTTÖ 25 A:n polttoinepumpun utomttisulke d - Prittomien sylinterien polttoine j sytytys b b - c - Päävirtreleet j vinmääritys Prillisten sylinterien polttoine j sytytys d A:n sulke c e - 50 A:n päävirrn utomttisulke f - 25 A:n polttoinepumpun utomttisulke e f Kukosäätimet (konsoliin sennettvt Zero Effort -mllit) 1. Vihd vihdett vin moottorin olless tyhjäkäynnillä. Siirry hlutulle vihteelle in nopell, vrmll liikkeellä. 2. Ksun kukosäätimen khvn kitk voidn säätää 5/16 tuumn kuusioknt-vimell; kitk lisätään myötäpäivään kiertämällä. c - b - Trimmiktkisin Vsemmnpuoleinen kitksäätö c - Oikenpuoleinen kitksäätö b Käynnistys, vihteenvihto j pysäytys! VAARA Moottoritilss olevt räjähtävät höyryt voivt iheutt vkvn vmmn ti kuolemn tuliplon ti räjähdyksen seuruksen. Ennen kuin käynnistät moottorin, käytä pilssituuletint ti tuulet moottoritil vähintään viisi minuutti. UUDET MOOTTORIT TAI SÄILYTYKSESTÄ OTETUT MOOTTORIT Ktso tämän oppn koht Moottorin uudelleenkäyttöönotto. TÄRKEÄÄ: Huomioi seurv: Älä käynnistä moottori, ennen kuin olet päästänyt vettä merivesipumppuun (näin estetään pumpun ti moottorin vuriot). Älä koskn vihd vetolitteen nopeutt, ellei moottori ole tyhjäkäynnillä. 28 fin

39 KÄYTTÖ Tee seurvt trpeen mukn: Trkist kikki ost, jotk on lueteltu kohdss Käyttötulukko. Suorit kikki muut trpeelliset trkstukset, jotk myyntiliike ti veneen omistjn ohjekirj neuvoo suorittmn. Aset vetolite ivn ls/sisään. Aset kukosäätimen khv vplle. KYLMÄ TAI LÄMMIN MOOTTORI EFI-moottorit eivät edellytä ksun lisäämistä käynnistyäkseen. Venettä voidn käyttää, kun moottori on käynnistynyt j on tsisesti tyhjäkäynnillä. HUOMAUTUS: Jos moottori ei ole käynnistetty pitkään ikn ti jos sen polttoineensuodtin on vihdettu, se ei ehkä jtk käymistä muutmn ensimmäisen käynnistysyrityksen jälkeen. Älä lisää ksu moottorin käynnissä pitämiseksi. Jtk moottorin käynnistysyrityksiä, kunnes se käy tsisesti tyhjäkäynnillä, mikä on merkkinä siitä, että polttoinejärjestelmä on rikstettu. Ann moottorin lämmetä 54 C:een (130 F) ennen ksun lisäämistä. Älä käytä moottori täydellä ksull, ennen kuin sen öljyn lämpötil on 60 C (140 F). TULVIVA MOOTTORI Ennen kuin yrität käynnistää uudelleen, trkist, että kku on ldttu täyteen (13,8 14,2 V). Siirrä säätö-/ ksuvipu täydelle ksulle. Vrudu lskemn moottorin nopeus tyhjäkäynnille heti, kun moottori käynnistyy. KÄYNNISTYSMENETTELY 1. Käännä virtlukko START-sentoon. Vput vin j nn virtlukon plutu käyntisentoon. 2. Trkist öljynpinemittri heti, kun moottori käynnistyy. Jos öljynpine on lle vähimmäistson, ktso koht Tekniset tiedot, smmut moottori välittömästi j selvitä syy. 3. Jos moottori on kylmä, vrmist, että se käy tsisesti tyhjäkäynnillä ennen veneellä jmist. 4. Trkist jäähdytysnesteen lämpötilmittrist, ettei moottorin lämpötil ole epätvllisen korke. Jos on, smmut moottori välittömästi j selvitä syy. 5. Vrmist, että ltusjärjestelmä toimii oikein. 6. Trkst, onko moottoriss polttoine-, öljy-, vesi- ti pkoksuvuotoj. Käyttötulukko 1. Ennen käynnistystä Av moottorin luukku. Kytke kkukytkin päälle (ON), jos vrusteen. Käytä pilssituulettimi, jos vrusteen. Av polttoineen sulkuventtiili. Av merivesihn, jos vrusteen. Suorit kikki muut trkistukset, jotk jälleenmyyjä j/ti veneveistämö on määritellyt. 2. Käynnistyksen jälkeen Trkkile kikki mittreit moottorin kunnon trkistmiseksi. Jos epänormli, smmut moottori. Trkist, ettei järjestelmässä ole polttoine-, öljy-, vesi-, neste-, pkoksu- ym. vuotoj. Trkist vihde- j ksusäätimen toimint. fin 29

40 KÄYTTÖ 3. Ajon ikn Trkist ohjuksen toimint. Trkkile kikki mittreit moottorin kunnon trkistmiseksi. 4. Pysäytyksen jälkeen Vihd vplle. Käännä virt-vin OFF-sentoon. Kytke kkukytkin pois päältä (OFF), jos vrusteen. Sulje polttoineventtiili. Sulje pohjventtiili. Huuhtele jäähdytysjärjestelmä, jos olln suolisess vedessä. Käyttö pkksell TÄRKEÄÄ: Jos venettä käytetään pkksell, vrmist, että suljetun järjestelmän jäähdytysneste on sopiv lämpötil-lueelle, joll sitä käytetään. Moottorin merivesiossto on tyhjennettävä käytön jälkeen jäätymisen estämiseksi. Jäätymisen iheuttm vhinko ei ole Mercury Rcingin rjoitetun tkuun kttm. Tyhjennystulpp j pilssipumppu On luonnollist, että veneesi moottoritiln kertyy vettä. Tämän vuoksi veneet vrustetn normlisti tyhjennystulpll j/ti pilssipumpull. On hyvin tärkeää trkist nämä kohteet säännöllisesti sen vrmistmiseksi, ettei vedenpint nouse moottorin tsolle. Moottorikomponentit vurioituvt, jos ne jäävät veden lle. Uppomisen iheuttm vhinko ei ole Mercury Rcingin rjoitetun tkuun kttm. Vesillelsku j veneen kunnosspito HUOMAUTUS Jotkin veneen liikkeet voivt sd vettä moottoriin pkojärjestelmän kutt j iheutt vkvi moottorivurioit. Ole vrovinen poistesssi venettä perävunust, hidstesssi nopesti, peruuttesssi nopesti ti pysähtyessäsi äkillisesti. Edellä minituiss tilnteiss veden pääseminen moottoriin voisi iheutt vkvi moottorivurioit. Ktso Trvittvt toimet uppomisen jälkeen tämän oppn kohdst Huolto. 30 fin

41 Pinojkum Pinon (mtkustjien j vrusteiden) jkmisell veneen sisällä on seurvt vikutukset: Pinon siirtäminen tkse (perään) stt: Lisätä nopeutt j moottorin kierrosluku. Sd veneen pomppimn. Aiheutt keuln hyppimistä llokoss. Lisätä perällon veneeseen loiskhtmisvr plnuksest pois tultess. Pinon siirtäminen eteen (keuln) stt: Prnt plnust. Prnt jo kovss llokoss. Aiheutt veneen ohjutumisen edestkisin (keulohjus). Veneen pohj Jott mksiminopeus säilyisi, vrmist että veneen pohj on: Puhds eliöistä j vesiksvillisuudest. Kieroutumton j lähes tsinen veden kosketuskohdss Suor j sileä edestä j tk. Veneen olless lituriss voi kerääntyä vesiksvillisuutt, jok voi tukki vedenottoukot j iheutt moottorin ylikuumenemisen. Vesiksvillisuus on poistettv ennen veneen käyttöä. Kvittio Kvittiot tphtuu, kun vesivirt ei pysty myötäilemään nopesti liikkuvn vedenlisen kohteen, kuten lvihteiston ti potkurin, pinnn muoto. Kvittio päästää potkurin kiihtymään, vikk veneen nopeus hidstuu. Kvittio voi syövyttää phoin lvihteiston ti potkurin pint. Tvllisi kvittion syitä ovt: Potkuriin ti vihteistokoteloon tkertuneet ruohot ti muut roskt. Tipunut potkurin lp ti vurioitunut vihteistokotelon evä. Potkuriss ti vihteistokoteloss koholl olevt särmät ti terävät reunt. Kuplint Kuplint iheutuu, kun potkurin ympärille kertyy pintilm ti pkoksuj, mistä seur potkurin pyörimisnopeuden lisääntyminen j veneen nopeuden väheneminen. Liillinen kuplint on kiusllist j sen tvllinen syy on: Vetolite on trimmttu liin kus. Vurioitunut potkuri ti vihteistokotelo, jok päästää pkoksuj potkurin j vihteistokotelon väliin. Vetolite on sennettu peräpeiliin liin korkelle. Potkurin vlint TOIMINTAAN VAIKUTTAVAT SEIKAT TÄRKEÄÄ: Oiken potkurin vlint mhdollist moottorin käymisen määritetyllä täysksun enimmäiskierrosluvull. Käytä trkk huoltokierroslukumittri moottorin käyttökierrosluvun mittukseen. Veneen vlmistj j/ti myyntiliike on vstuuss siitä, että moottori vrustetn oikell potkurill. Moottorin määritetty täysksu- (WOT) j käyttökierroslukulue on esitetty kohdss Tekniset tiedot. TÄRKEÄÄ: Kikki Mercury Rcingin moottorit on vrustettu kierrosluvun rjoittimell, jok on setettu ylemmälle (ti rjoitetulle) kierrosluvulle. Tämä rj on hiemn yli moottorin normlin käyttölueen j on suunniteltu estämään liillisen kierrosluvun iheuttm moottorivhinko. Kun kierrosluku lskee suositeltvlle käyttölueelle, moottori lk jälleen toimi normlisti. Vlitse potkuri, jonk vull moottori pystyy toimimn suositeltvn täysksun kierroslukulueen yläpuoliskoll veneen kntess normlikuorm (ktso Tekniset tiedot). fin 31

42 Jos täysksukäyttö on suositetun lueen lpuolell, vihd potkuri, jott estetään suorituskyvyn menetys j mhdollinen moottorivurio. Toislt moottorin käyttö suositetun kierrosluvun yläpuolell iheutt normli suuremp kulumist ti vhinko. "Potkurit on tvllisesti suunniteltu niin, että seurv nousukoko muutt moottorin kierrosluvun 300:st 500:n. Ain kun nousu muuttuu yhdellä tuumll, sen vikutus kierroslukuun on 200 1/min." Kierrosluvun leneminen stt edellyttää siirtymistä pienemmän nousun potkuriin seurvist syistä: Käyttö lämpimämmällä säällä j suuremmss kosteudess. Käyttö korkemmll sijitsevill lueill. Käyttö villisell potkurill ti kun veneen pohj on likinen. Käyttö lisääntyneellä kuormll ti pinoll (lisämiehistö, vesihiihtäjän veto jne.). Moottorin suorituskykyä lentvt olosuhteet Seurvt tilt lskevt moottorin suorituskykyä, eikä niitä void kompensoid moottorin polttoineen- ti elektronisill hllintjärjestelmillä: Merenpinnn yläpuoliset korkeudet. Korke lämpötil. Alhinen ilmkehän pine. Suuri kosteus. Edellä minitut tilt lentvt moottorin ilmn tiheyttä, mikä puolestn lent seurvi: Ahdinmoottoreiden tehostinpine. Hevosvoim j vääntö koko kierroslukulueell. Huippukierrosluku. Käynnistyksenikinen puristuspine. ESIMERKKI: Noin 2,4 kilometrin korkeudell käytettävässä moottoriss tphtuu yli 30 %:n tehohäviö j moottoritehon häviö kuumn j kosten päivänä voi oll jop 14 %. Nämä häviöt koskevt sekä normliimu- että hdinmoottoreit. Tehohäviöolosuhteiden kompensoiminen: Siirry lemmn nousukulmn potkuriin. Vihd välityssuhdett. TOIMINTAAN VAIKUTTAVAT SEIKAT Veneen suorituskykyä voidn plutt osittin vihtmll lemmn nousukulmn potkuriin, mutt moottorin suorituskyky pysyy edelleen lempn. Joskus välityssuhteen lskeminen stt utt enemmän. Jott moottorin suorituskyky voidn optimoid, tue moottori niin, että se pystyy toimimn suositellull huippukierroslukulueell ti sen lähellä jettess täysksull j normlill veneen kuormll. 32 fin

43 HUOLTO Huoltovstuut OMISTAJAN/KÄYTTÄJÄN VELVOLLISUUDET Omistjn/käyttäjän vstuull on huolehti seurvist: Tehdä kikki turvtrkstukset. Plutt lite Mercury Mrinen vltuutetulle jälleenmyyjälle määräikistrkstust vrten. Moottorin sinmukinen huolto j hoito vrmistvt optimisuorituskyvyn j luotettvuuden j pitävät käytön kokoniskustnnukset mhdollisimmn lhisin. Kysy vltuutetult Mercury Mrine -jälleenmyyjältä huolto helpottvist trvikkeist. JÄLLEENMYYJÄN VELVOLLISUUDET Yleisesti jälleenmyyjän velvollisuuksiin sikst kohtn kuuluvt luovutust edeltävä trkstus j vlmistelu. Jälleenmyyjän tulisi: Tkuurekisteröintikortin täyttäminen j sen lähettäminen tehtlle välittömästi uuden tuotteen myynnin yhteydessä. Vrust vene oikein. Vrmist ennen luovutust, että Mercury Mrinen moottori j muut litteet ovt sinmukisess toimintkunnoss. Tehdä kikki trvittvt säädöt mksimitehokkuuden svuttmiseksi. Opstuksen ntminen sikklle veneessä olevist litteist. Selittää j esitellä moottorin j veneen käyttö. Ant Luovutust edeltäväs trkistuslist ennen luovutust. Huoltovrost! VAARA Vältä tuliplo- ti räjähdysvr. Mercury Mrinen tuotteiss olevt sähkö-, sytytys- j polttoinejärjestelmien ost on vlmistettu niin, että ne täyttävät Yhdysvltin j knsinväliset määräykset tuliplo- j räjähdysvrn minimoimiseksi. Älä käytä sellisi sähkö- ti polttoinejärjestelmän vrosi, jotk eivät täytä näitä stndrdej. Kun huolletn sähkö- j polttoinejärjestelmiä, kikki ost on sennettv j kiristettävä sinmukisesti. Venemoottorien odotetn toimivn suurimmn osn käyttöiästään täysksull ti lähes täysksull. Niiden odotetn myös toimivn sekä mkeiss että suolisiss vesissä. Nämä olosuhteet vtivt lukuisi erikoisosi. Venemoottorin osi vihdettess pitää oll vrovinen, sillä tekniset vtimukset poikkevt vrsin pljon tvllisist uton moottoreist. Esimerkiksi yksi tärkeimmistä j mhdollisesti vähiten epäiltävistä erikoisvrosist on sylinteriknnen tiiviste. Kosk suolinen vesi on hyvin syövyttävää, utoiss esiintyvää terästiivistettä ei voi käyttää. Venemoottorin sylinteriknnen tiivisteessä käytetään erikoismterilej, jotk kestävät syöpymistä. Kosk venemoottorien täytyy pystyä käymään enimmäkseen täydellä ti lähes täydellä kierrosluvull, kestävyyden j huippusuorituskyvyn svuttminen vtii erikoisi venttiilijousi, venttiilinostimi, mäntiä, lkereit, kmpikseleit j muit järeitä liikkuvi osi. Nämä ovt vin muutmi esimerkkejä erikoispiirteistä, joit Mercury Mrine -moottoreilt vditn kestävyyden j luotettvn suorituskyvyn vrmistmiseksi. Tee-se-itse-huoltoehdotuksi Jos olet tee-se-itse-ihmisiä, tässä on sinulle ehdotuksi. Nykypäivän veneilylitteet, kuten Mercury Mrine -moottori, ovt erittäin teknisiä koneit. Elektroninen sytytys j erikoiset polttoineen syöttöjärjestelmät svt ikn premmn polttoinetlouden mutt ovt monimutkisempi kouluttmttomlle meknikolle. fin 33

44 Älä ryhdy mihinkään korjuksiin, joit ei ole selitetty tässä ohjekirjss, ellet ole perillä vrotoimenpiteistä j vdittvist toimenpiteistä. Turvllisuutesi on meille tärkeää. Mikäli yrität huolt tuotett itse, knntt tilt kyseisen mllin huolto-ohjekirj. Tässä ohjekirjss nnetn oiket ohjeet, joit noudtt. Se on kirjoitettu koulutetulle meknikolle, joten siinä voi oll toimenpiteitä, joit et ymmärrä. Älä yritä suoritt korjuksi, jollet ymmärrä toimenpiteitä. Tiettyihin korjuksiin trvitn erityistyökluj j -litteit. Älä yritä tehdä tällisi korjuksi, ellei sinull ole näitä erikoistyökluj j/ti -litteit. Voit vurioitt tuotett j joutu mksmn enemmän, kuin jälleenmyyjä olisi veloittnut sinu korjuksest. Jos purt moottorin ti vetolitteen osittin etkä pysty korjmn sitä, jälleenmyyjän meknikon on koottv ost j testttv lite ongelmn määrittelemiseksi. Tämä tulee klliimmksi kuin koneen vieminen suorn jälleenmyyjälle ongelmn ilmetessä. Ongelm voi korjutu hyvin yksinkertisell säädöllä. Älä soit jälleenmyyjälle, huoltokonttoriin ti tehtseen trkoituksen sd heidät määrittelemään ongelm ti pyytää korjusmenettelyä. Heidän on vike määritellä ongelm puhelimess. Mercury Mrinen vltuutettu myyntiliike on käytettävissä moottorin huoltmiseksi. Siellä on pätevät tehtn kouluttmt meknikot. Mercury Mrine suositt, että pyydät jälleenmyyjää tekemään määräjoin moottorillesi huoltotrkstuksi. Pyydä häntä settmn moottori syksyllä tlviteloille j huoltmn se ennen veneilykutt. Näin ongelmien mhdollisuus vähenee veneilykudell, kun hlut nutti ongelmttomst veneilystä. TÄRKEÄÄ: Ktso huoltotulukost (seurvill sivuill) täydellinen luettelo kikist suoritettvist määräikishuolloist. Omistj/käyttäjä voi itse suoritt joitkin näistä, mutt vltuutetun Mercury Mrine - jälleenmyyjän on suoritettv muut huollot. Ennen kuin yritetään huolto- ti korjusmenettelyjä, joit ei käsitellä tässä ohjekirjss, Mercury Mrine suositt Mercury Mrine -huolto-ohjekirjn hnkkimist j lukemist. Suuren hevosvoimn moottoreiden huoltminen Kikki suurtehomoottorit edellyttävät tiheää huoltoväliä j trkstusiktulu näiden tuotteiden äärimmäisten käyttöjksojen j niihin liittyvän rsituksen tähden. Jos Mercury Mrinen ilmoittmi huolto- j korjusvälejä ei noudtet, seuruksen stt oll vkv moottorivik j lisääntyneet kulut. Moottorin huoltotulukot HUOLTO HUOMAUTUS: Suorit inostn om moottorisi koskevt huoltotoimet. Väli Trkist ennen jokist käyttöä j sen jälkeen 3 käyttötunnin välein. Jokisen käytön jälkeen murtovedessä ti suolisess ti minerlipitoisess vedessä. 25 käyttötunnin välein ti kerrn 30 päivässä sen mukn, kumpi tulee ensin. Tehtävä Moottorin kmpikmmion öljy - trkist tso. Moottori - trkst. Merivedensuodtin - trkist roskt j vuodot. Ohjustehostinneste - trkist tso. Huuhtele jäähdytysjärjestelmän merivesiossto. Kmpikmmion öljy j suodtin - vihto. Trkist öljyn määrä merivesipumpuss/ polttoinepumpuss j trkst polttoineen likntuminen. Akku - trkist veden määrä j trkst, esiintyykö vurioit. Polttoinepumpun trkkiluputki - vrmist, ettei siinä näy polttoinett. Höyry ti kondenstio on hyväksyttävää. Trkist moottorin jäähdytteen tso. 34 fin

45 HUOLTO Väli 50 tunnin ti yhden vuoden välein sen mukn, kumpi tulee ensin. Käyttö mkess vedessä: Kksi kert vuodess. Käyttö suolisess vedessä: 50 käyttötunnin välein ti kerrn 60 päivässä sen mukn, kumpi tulee ensin. 100 käyttötunnin välein ti kerrn vuodess sen mukn, kumpi tulee ensin. 100 käyttötunnin välein ti vrstost uudelleen käyttöönoton jälkeen. 100 käyttötunnin välein ti kerrn kudess ti kun epäillään, että meriveden virtus on riittämätön (jos käyttölämpötil koho normlin yläpuolelle). 150 käyttötunnin välein. 200 käyttötunnin välein. 5 vuoden välein. Tehtävä Suorit kikki 25 käyttötunnin huoltotoimenpiteet. Apulite- j vetolitehihnt (kikki) - trkst kunto j kireys. Jäähdytysjärjestelmän letkut j kiristimet - trkst vuriot j heikentyminen. Trkist kiristimien kireys. Sähköjärjestelmä - trkist, onko siinä löysiä ti villisi johtoj. Mdoituspiiri - trkist, onko osiss löysiä liitäntöjä ti rikkinäisiä ti purkutuneit johtoj. Ksukpeli j -vivusto - voitele j trkst, onko niissä löysiä, villisi ti puuttuvi osi. Moottorin pkojärjestelmä - trkst, onko siinä vurioit, heikentymistä ti esteitä. Trkist kiristimien kireys. Vedenerottimen suodtin - trkst (jos sennettu veneeseen). Moottorin ulkopinnt - ruiskut ruosteenestoineell. Moottorin ulkopinnt - ruiskut ruosteenestoineell. Moottorin ulkopinnt - puhdist j ml. Trkist moottorin sylinterin puristus. Moottorin j ohjustehostimen öljynjäähdyttimet - puhdist merivesiossto. Liekinsmmutin j kmpikmmion tuuletusletku - trkst, puhdist ti vihd. Moottorin linjus - trkist. Pkojärjestelmä - trkist, näkyykö siinä merkkejä vesivuodoist. Pkojärjestelmän sisäiset j ulkoiset sulkuläpät - trkst. MerCthode-järjestelmä - test lähtö. Polttoineensuodttimet - vihd. Merivesipumppu pur j trkst. Vihd positiivinen kmpikmmion tuuletusventtiili (PCV). Sytytysjärjestelmä - puhdist j trkst kunto. Säädä ti vihd sytytystulpt trvittess. Huuhtele suljettu jäähdytysjärjestelmä j lisää jäähdytysnestettä. Brvo-vetolitteen huoltotulukot HUOMAUTUS: Suorit inostn om moottorisi koskevt huoltotoimet. fin 35

46 HUOLTO Väli Trkist ennen jokist käyttöä j sen jälkeen 3 käyttötunnin välein. 25 käyttötunnin välein ti kerrn 30 päivässä sen mukn, kumpi tulee ensin. Käyttö suolisess vedessä: 50 käyttötunnin välein ti kerrn 60 päivässä sen mukn, kumpi tulee ensin. 50 tunnin ti yhden vuoden välein sen mukn, kumpi tulee ensin. 100 käyttötunnin välein ti kerrn vuodess sen mukn, kumpi tulee ensin. Tehtävä Vetolite, peräpeili j potkuri - trkst Vihteistokotelon vedenottoukot - trkist vesiksvillisuus j roskt. Anodit - trkst mhdollinen syöpyminen. Sisäperämoottorin öljy - trkist tso. Trimmipumppu - trkist öljytso. Potkurikseli - voitele. Suorit kikki 25 käyttötunnin huoltotoimenpiteet. Vihdekpeli j -vivusto - voitele j trkst, onko niissä löysiä, villisi ti puuttuvi osi. Vetolevy j ristinivelen kselirihlt j O-renkt - voitele. Sisäperämoottori - vihd öljy. Sisäperämoottorin ristinivelten lkerit - trkst j voitele. Kippirenkn kiristysruuvit - kiristä uudelleen rvoon Nm (50 55 lb-ft). Tukilkeri - voitele. Peräpeilin kiinnitysrunkosennelmn kääntökseli j tukilkeri - voitele. Moottorin vetokseli - voitele (vetokselistomllit). Moottorin voimnottokselin lkerit - voitele (vetokselistomllit). Tulokselin/tkvoimnsiirron lkerin tukilohko - voitele (vetokselistomllit). Ohjusjärjestelmä - voitele j trkst, onko siinä löysiä, villisi ti puuttuvi osi. Potkurikseli - trkst, onko se vääntynyt. Moottorin ulkopinnt - puhdist j ml. Ohjustehostimen pää j kukosäädin - trkst j voitele. Vetolitteen plkeet j kiristimet - trkst. Potkurikselin lkeri - trkst mittmll kselin pinum. Vetolitteen lkerituki - trkist, näkyykö ukoss merkkejä potkurikseliin hnkutumisest. Tkvoimnsiirron lkerin tukilohko - trkist linjus (vetokselistomllit). Nestetsojen trkistus KAMPIKAMMION ÖLJY Moottorin kmpikmmion öljytso on trkistettv kohdss Huoltotulukko minituin välijoin. 36 fin

47 HUOLTO HUOMAUTUS: Öljynkulutus riippuu suuresti moottorin nopeudest. Kulutus on suurimmilln täysksull j vähenee huomttvsti moottorin vuhdin hiljentyessä. Suurilohkoisille j suuritehoisille moottoreille on tvllist kulutt noin litr öljyä 1 5 tunniss, jos moottori käytetään jtkuvsti kierroslukulueen ylärjll. Smmut moottori. Ann öljyn vlu öljypohjn noin viisi minuutti. Veneen pitää oll liikkumtt vedessä. 1. Poist mitttikku, pyyhi se puhtksi j senn se tkisin mitttikun putkeen. 2. Poist mitttikku j trkist öljyn tso. Öljyn pinnn tulee oll FULL- j ADD-merkkien välillä. ADD FULL TÄRKEÄÄ: Älä lisää kmpikmmioon liik öljyä. 3. Jos öljytso on ADD-merkin lpuolell, poist öljyntäyttökorkki. Lisää määritettyä öljyä, kunnes öljytso svutt mitttikun FULL-lueen merkin mutt ei ylitä sitä. - Täyttökorkki 7899 Putkilon viitenro Kuvus Käyttökoht Osnumero 25W50 Synthetic Blend Rcing - nelithtimoottoriöljy Moottorin kmpikmmio 8M OHJAUSTEHOSTIMEN PUMPPU Smmut moottori j set vetolite suorn tksesentoon. TÄRKEÄÄ: Jos säiliössä ei näy nestettä, ot yhteys vltuutettuun Mercury MerCruiser -jälleenmyyjään. fin 37

48 HUOLTO 1. Irrot täyttöukon korkki /mitttikku j trkist tso. Öljymäärän on oltv lmerkin kohdll moottorin olless kylmä j ylämerkin kohdll moottorin olless lämmin. - b - Korkki/mitttikku Ohjustehostimen pumpun säiliö 114 b Putkilon viitenro Kuvus Käyttökoht Osnumero 114 Hydrulisen jokulmn säädön j ohjustehostimen neste Ohjustehostimen pumppu Q1 2. Lisää ohjustehostinnestettä trvittess. 3. Asenn täyttöukon korkki /mitttikku tkisin. MERIVESI-/POLTTOAINEPUMPUN ÖLJY TÄRKEÄÄ: Öljy on vihdettv määräjoin. Ktso erityisvtimukset huoltotulukost. Käytä vin High Performnce Ger Lube -voiteluinett pumpuss. 1. Poist täyttöruuvi (ylhäällä) j trkist öljyn tso. 38 fin

49 HUOLTO 2. Öljyn on ulotuttv täyttöreikään sti. Jos öljyn pint on lhll, ot yhteys vltuutettuun Mercury MerCruiser -jälleenmyyjään j sovi sinmukisest huollost. Älä käytä moottori, jos tämä öljytso on lhinen Putkilon viitenro 87 Kuvus Käyttökoht Osnumero Suuritehoinen vihteistovoiteluine Merivesi-/polttoinepumppu Q01 MOOTTORIN JÄÄHDYTYSNESTE! VAROITUS Äkillinen pinehäviö voi iheutt kuumn jäähdytysnesteen kiehumisen j rjun purkutumisen, mikä voi iheutt vkvi plovmmoj. Ann moottorin jäähtyä ennen jäähdytysnesteen pinekorkin irrottmist. TÄRKEÄÄ: Trkist moottorin jäähdytysneste ennen moottorin käynnistystä. 1. Trkist säiliön jäähdytysnestetso. Jäähdytysnesteen tulee oll ivn säiliön sisällä olevn ylälevyn yläpuolell, kun moottori on kylmä. Lisää määriteltyä jäähdytysnestettä trvittess. fin 39

50 HUOLTO Putkilon viitenro 122 Kuvus Käyttökoht Osnumero Pitkäikäinen pkks-/ jäähdytysneste Jäähdytysjärjestelmä K Jos jäähdytysnesteen tso on lhinen, trkst, onko jäähdytysnesteen pisuntjärjestelmässä vuotoj. 3. Trkst, ettei korkiss ole vurioit, j vihd trvittess. VETOLAITTEEN ÖLJY HUOMAUTUS: Öljytso vihtelee käytön ikn. Öljytso tulee trkist ennen käynnistystä moottorin olless kylmä. 1. Trkist vihteistoöljysäiliön öljytso; pidä öljytso FULL-merkin kohdll ti sen lähellä. 2. Jos säiliön pohjll on vettä j/ti jos öljy näyttää mitomiselt, ot välittömästi yhteys vltuutettuun Mercury MerCruiser -jälleenmyyjään; kumpikin til osoitt, että vetolitteess on vesivuoto. 40 fin

51 HUOLTO TÄRKEÄÄ: Jos säiliön täyttämiseen trvitn enemmän kuin 59 ml vihteistoöljyä, tiiviste stt vuot. Sisäperämoottori voi vurioitu voitelun puutteest. Sovi huollost vltuutetun Mercury MerCruiser - jälleenmyyjän knss. - Vihteistoöljysäiliö 7333 Putkilon viitenro Kuvus Käyttökoht Osnumero SAE 85W-90 Mercury Rcing - vihteistoöljy Vihteistoöljysäiliö 8M HYDRAULISEN AJOKULMAN SÄÄTÖPUMPUN NESTE 1. Aset vetolite ivn ls/sisään. 2. Irrot täyttöukon korkki säiliöstä j trkist nestetso. Tson pitää oll täyttökuln pohjn tsll, mutt ei sen yli. HUOMAUTUS: Vrmist, että suojtulpp on irrotettu j setettu syrjään täyttökulst ensimmäisellä käyttökerrll. - Suojtulpp fin 41

52 HUOLTO Putkilon viitenro Kuvus Käyttökoht Osnumero 114 Hydrulisen jokulmn säädön j ohjustehostimen neste Power trim -pumpun säiliö Q1 3. Lisää Power trim- j ohjusnestettä trvittess, jott tso ulottuu täyttökuln lreunn. 4. Pne öljyn täyttökorkki piklleen. HUOMAUTUS: Täyttökorkiss on ilmusukko; trkist usein, että ukko on uki j esteetön. - Täyttökorkki 7981 Nesteiden vihtminen Ktso kohdst Huoltotulukko voiteluineen vihtotiheys. Voiteluine on vihdettv ennen kuin vene pnnn säilytykseen. Power trim- j ohjustehostinnesteitä ei trvitse viht. KAMPIKAMMION ÖLJY JA SUODATIN (VENE VEDESSÄ) TÄRKEÄÄ: Kun vihdt öljyä, vrmist, että moottori on käyttölämpötiln lähellä. Käytä vin suositeltv moottoriöljyä (ktso lisätietoj kohdst Tekniset tiedot). 1. Kun moottori on smmutettun mutt normliss käyttölämpötilss, poist mitttikku. 2. Asenn kmpikmmion öljypumppu mitttikun putkeen. 3. Pne kmpikmmion öljypumpun letkun pää sopivn stin j pumpp khvst, kunnes kmpikmmio on tyhjä. b - b - Kmpikmmion öljypumppu Kmpikmmion öljypumpun letku Poist kmpikmmion öljypumppu. 5. Aset sti öljynsuodttimen lle. 42 fin

53 HUOLTO HUOMAUTUS: Jott öljy pääsee vlumn suodttimest, löysää suodtint vin sen verrn, että sisäinen lipine häviää. Ann öljyn vlu tkisin järjestelmään 15 minuutti ennen suodttimen poistmist kokonn. - Kmpikmmion öljynsuodtin Poist öljynsuodtin sovittimest j hävitä vnh suodtin j vnh tiivisterengs. 7. Sivele uuden suodttimen tiivisterengs moottoriöljyllä j senn uusi tiivisterengs j suodtin. 8. Kiristä suodtin tiuksti. Älä kiristä liik. 9. Irrot öljyn täyttöukon tulpp. Lisää öljyä, kunnes öljytso svutt mitttikun FULL-merkin mutt ei ylitä sitä. TÄRKEÄÄ: Käytä in mitttikku määritelläksesi täsmälleen, pljonko öljyä trvitn. - Kmpikmmion öljyn täyttökorkki 7899 Putkilon viitenro Kuvus Käyttökoht Osnumero 25W-50 Synthetic Blend Rcing - nelithtimoottoriöljy Kmpikmmio 8M KAMPIKAMMION ÖLJY JA SUODATIN (VENE POISSA VEDESTÄ)! VAARA Testien tekeminen moottorin käydessä stt iheutt potkurin pyörimisen j siten vkvn vmmn ti kuolemn. Noudt vrovisuutt, kun suoritt testiä, jonk ikn moottorin on käytävä, j poist potkuri vmmojen välttämiseksi. HUOMAUTUS Moottorin käyttäminen kuivll mll suurill nopeuksill muodost imun, jok voi litistää vedensyöttöletkun j iheutt moottorin ylikuumenemisen. Älä käytä moottori yli /min kuivll mll j ilmn riittävää jäähdytysvesimäärää. TÄRKEÄÄ: Vihd öljy vin, kun moottori on käytöstä lämmin. Käytä inostn suositettv moottoriöljyä. Ktso lisätietoj kohdst Tekniset tiedot. 1. Johd jäähdytysvettä moottoriin. 2. Aset kukosäädin vplle j käynnistä moottori. Käytä moottori tyhjäkäynnillä, vpll, kunnes se svutt normlin käyttölämpötiln. fin 43

54 HUOLTO 3. Pysäytä moottori, sulje vesi j irrot huuhtelusovitin. 4. Poist pilssitulpp. Öljyntyhjennysletku on kiinnitetty tulppn. b c d e b - c - d - e - Pilssin tyhjennystulpp Vetolnk Öljyntyhjennystulpp Pilssin tyhjennyslipp Öljyn tyhjennysletku 5. Vedä öljyntyhjennysletku pilssin tyhjennyslipn läpi. 6. Aset sopiv sti suorn öljyntyhjennysletkun lle. 7. Käytä kht vint j irrot öljyntyhjennystulpp öljyntyhjennysletkust j nn kmpikmmion öljyn vlu kokonn pois. 8. Aset sti öljynsuodttimen lle. HUOMAUTUS: Jott öljy pääsee vlumn suodttimest, löysää suodtint sen verrn, että sisäinen lipine häviää. Ann öljyn vlu tkisin järjestelmään 15 minuutti ennen suodttimen poistmist kokonn. 9. Poist öljynsuodtin sovittimest j hävitä vnh suodtin j vnh tiivisterengs. 10. Sivele uuden suodttimen tiivistysrengs moottoriöljyllä. Asenn uusi tiivisterengs j suodtin. Kiristä suodtin tiuksti. Älä kiristä liik. 11. Käytä kht vint j liitä öljyntyhjennystulpp öljyntyhjennysletkuun j set se tkisin veneeseen. 12. Kiristä pilssin tyhjennystulpp. 13. Irrot öljyn täyttöukon tulpp. Lisää öljyä, kunnes öljytso svutt mitttikun FULL-merkin mutt ei ylitä sitä. TÄRKEÄÄ: Käytä in mitttikku määritelläksesi täsmälleen, pljonko öljyä trvitn. - Kmpikmmion öljyn täyttökorkki 7899 Putkilon viitenro Kuvus Käyttökoht Osnumero 25W-50 Synthetic Blend Rcing - nelithtimoottoriöljy Kmpikmmio 8M fin

55 HUOLTO VETOLAITTEEN ÖLJY (BRAVO ONE XR -MALLIT) Mercury Rcing Ger Lube -öljyä on nyt stvill vetolitettsi vrten. Tämä öljy lisää vetolitteen käyttöikää muihin öljyihin verrttun. Älä sekoit Mercury Rcing Ger Lube -öljyä muiden öljyjen knss. 1. Irrot potkuri, set vetolite kokonn ls, irrot öljyn täyttö-/tyhjennysruuvi j tiivisteluslevy j vlut öljy pois. - Öljyn täyttö-/tyhjennystulpp Irrot öljytiln ilmruuvi j tiivisteluslevy. Ann öljyn tyhjentyä kokonn. TÄRKEÄÄ: Jos öljyn täyttö-/tyhjennysukost tulee vettä ti jos öljy näyttää mitomiselt, vetolite vuot j se tulee trkistutt välittömästi vltuutetull Mercury MerCruiser -jälleenmyyjällä. - b - Tiivisteluslevy Öljytiln ilmruuvi b Säädä vetolitett siten, että potkurin kseli on vksuorss. fin 45

56 HUOLTO 4. Täytä vetolite öljyn täyttö-/tyhjennysukon kutt SAE 85W90 Mercury Rcing -vihteistoöljyllä, kunnes ilm sisältämätöntä voiteluinett lk virrt öljyn tuuletusukost. - Öljyn täyttö-/tyhjennysruuvi 7988 Putkilon viitenro Kuvus Käyttökoht Osnumero SAE 85W-90 Mercury Rcing - vihteistoöljy Vetolite 5. Irrot putki öljyn täyttö-/tyhjennysukost. Asenn nopesti tiivisteluslevy j öljyn täyttö-/ tyhjennysruuvi. Kiristä ruuvi tiuklle. 6. Lisää SAE 85W90 Mercury Rcing -vihteistoöljyä säiliöpulloon. 8M Kun öljyä lk tull ulos öljyn ilmusreiästä, set vetolitteen öljyn ilmusruuvi j tiiviste tkisin. Kiristä ruuvi tiuklle. - Vihteistoöljysäiliöpullo 7333 Putkilon viitenro Kuvus Käyttökoht Osnumero SAE 85W90 Mercury Rcing -vihteistoöljy Vihteistoöljysäiliöpullo 8M Jtk vihteistoöljyn lisäämistä, kunnes öljytso on pullon OPERATING RANGE -lueen ylärjll. 46 fin

57 HUOLTO 9. Voitele kuln O-rengs SAE 85W90 Mercury Rcing -vihteistoöljyllä sennuksen j korkin poistmisen helpottmiseksi. Putkilon viitenro Kuvus Käyttökoht Osnumero SAE 85W90 Mercury Rcing Ger Oil 10. Asenn täyttökorkki vroen kiristämästä sitä liik. Säiliöpullon korkki TÄRKEÄÄ: Trkist säiliöpullon öljytso ensimmäisen käytön jälkeen. 8M Sivele runssti Extreme-rsv potkurikseliin. Asenn potkuri tkisin j kiristä mutteri ilmoitettuun tiukkuuteen Putkilon viitenro Kuvus Käyttökoht Osnumero Extreme-voiteluine Potkurikselin rihlt 8M Kuvus Nm lb-in. lb-ft Potkurin mutteri TÄRKEÄÄ: Vihteistoöljysäiliössä olevn öljyn tso koho j lskee vetolitteen käytön ikn. Trkist öljyn määrä vetolitteen olless jäähtynyt j moottorin olless smmutettu. Voitelu VETOLAITE JA PERÄPEILISARJA TÄRKEÄÄ: Irrot nopeusmittrin letkuliitin vetokselin kotelost ennen sisäperämoottorin irrottmist, jott liitin ei vurioidu. TÄRKEÄÄ: Sisäperämoottori on irrotettv ristinivelten voitelemist vrten. Sovi huollost vltuutetun Mercury MerCruiser -jälleenmyyjän knss. HUOMAUTUS: Moottorin yhteet j kselirihlt rsvtn vetolevyn rihlrsvll. Ristinivelet rsvtn PTFE:tä sisältävällä 2-4-C-voiteluineell. fin 47

58 HUOLTO Voitele tukilkeri PTFE:tä sisältävällä 2-4-C-voiteluineell. - Tukilkerin rsvnipp mc Putkilon viitenro 95 Kuvus Käyttökoht Osnumero PTFE:tä sisältävä 2-4- C Tukilkeri Q 1 VETOLEVY Voitele moottorin vetolevy j kselirihlt vetolevyn rihlrsvll Putkilon viitenro 91 Kuvus Käyttökoht Osnumero Yhdistimen rihlojen rsv Moottoriyhdistin j kselin rihlt 8M fin

59 HUOLTO VETOAKSELIN JATKEELLA VARUSTETUT MALLIT Voitele vetokselin rsvnipt peräpeilipäässä PTFE:tä sisältävällä 2-4-C-voiteluineell Putkilon viitenro 95 Kuvus Käyttökoht Osnumero PTFE:tä sisältävä 2-4- C Vetokselin rsvnipt Q 1 Potkurit BRAVO 1 XR -MALLIN POTKURIT! VAARA Pyörivät potkurit voivt iheutt vkvn vmmn ti kuolemn. Älä koskn käytä venettä kuivll mll potkurin olless sennettun. Ennen kuin sennt ti irrott potkurin, set vetolite vplle j kytke nrullinen hätäktkisin päälle, jott moottori ei pääse käynnistymään. Aset puuplikk potkurin lvn j kuplinnnestolevyn väliin. HUOMAUTUS Jos moottori käytetään löysällä potkurill, seuruksen voi oll potkurin, vetolitteen ti vetolitteen osien vurioituminen. Kiristä in potkurin mutteri ti mutterit määrittelyjen mukisesti j trkist niiden kireys säännöllisesti sekä vdittuin huoltoväleinä. fin 49

60 HUOLTO Asennus 1. Sivele seurv voiteluinett koko potkurikselin pljlle pinnlle: Putkilon viitenro Kuvus Käyttökoht Osnumero Extreme-voiteluine Potkurikselin pljs lue 8M Asenn Brvo XR- vihdettvt potkurinvn komponentit seurvss järjestyksessä: c e g b d f b - c - d - e - f - g - Potkurikseli Potkurinp-sennelm Potkurisennelm Aluslevy Belleville-luslevy Aluslevy Lukkomutteri 3. Ensimmäisen käytön jälkeen: Kiristä potkurin mutteri uudelleen. Kuvus Nm lb-in. lb-ft Potkurin mutteri fin

61 HUOLTO Irrotus 1. Aset puuplikk potkurin lvn j kvittiolevyn väliin pyörimisen estämiseksi. - b - Puuplikk Potkurin mutteri b Irrot potkurin mutteri. 3. Poist luslevyt j potkuri potkurinp-sennelmn knss. c e g b d f b - c - d - e - f - g - Potkurikseli Potkurinp-sennelm Potkurisennelm Aluslevy Belleville-luslevy Aluslevy Lukkomutteri fin 51

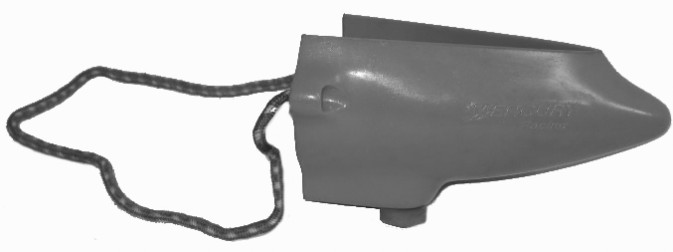

62 HUOMAUTUS: Jotkut vurioituneet potkurit voidn korjt. Ot yhteys vltuutettuun Mercury Mrine - jälleenmyyjään. Moottorin huuhtelu Seurvss esitetään, kuink sisäperämoottori huuhdelln sen vedenottoukkojen kutt. HUUHTELULAITTEET HUOLTO Huuhtelulite Q 2 Kiinnittyy vedenottoukkoihin j muodost mken veden liitännän jäähdytysjärjestelmää huuhdeltess ti moottori käytettäessä Kksoisvedenoton huuhtelulitteen vihteiston tiivistesrj K 1 Sulkee etuvedenottoukot vihteistokoteloiss, joiss on kksoisvedenottoukot Huuhteluvälinesrj T Käytetään sellisten vihteistokotelojen huuhtelemiseen, joiss on mtlll sijitsevt vedenottoukot. Huuhtelulite A01 Kiinnittyy vedenottoukkoihin j muodost mken veden liitännän jäähdytysjärjestelmää huuhdeltess ti moottori käytettäessä fin

63 HUOLTO PERÄVETOLAITTEEN VEDENOTOT Mercury MerCruiser -perävetolitteiss on kolme eri tyyppistä vedenotto: mtl vedenotto, kksoisvedenotto j sivuvedenotto. Kksoisvedenotot trvitsevt huuhtelulitteen ( Q 2) j huuhtelun tiivistesrjn ( K 1). Suuritehoinen vetolite, jonk vedenotot ovt lhll, trvitsee huuhtelulitteen ( T 1) j SportMster-vetolite, jonk vedenotot ovt lhll, trvitsee huuhtelulitteen ( A01). Sivuvedenottoj vrten trvitn huuhtelulite ( Q 2) Kksoisvedenotto SportMster-vetolite, jonk vedenotot ovt lhll HUOMAUTUS: Huuhtelu trvitn inostn murtovedessä j suolisess, minerlipitoisess ti sstuneess vedessä jettess. Huuhtelu suositelln jokisen käytön jälkeen. fin 53

64 HUOMAUTUS Moottorin huuhtelu veneen olless vedessä voi sd merivettä virtmn sisään moottoriin iheutten moottorivurion. Sulje pohjventtiili ennen moottorin huuhtelemist. Pidä pohjventtiili suljettun, kunnes moottori käynnistetään. 1. Tyhjennä jäähdytysjärjestelmän merivesiossto. 2. Jos huuhtelet jäähdytysjärjestelmää veneen olless vedessä:. Nost perävetolite perävunukuljetussentoon. b. Asenn sopivt huuhtelulitteet vihteistokotelon vedenottoukkojen päälle. c. Lske perävetolite kokonn ls/sisään.! VAARA Pyörivät potkurit voivt iheutt vkvn vmmn ti kuolemn. Älä koskn käytä venettä kuivll mll potkurin olless sennettun. Ennen kuin sennt ti irrott potkurin, set vetolite vplle j kytke nrullinen hätäktkisin päälle, jott moottori ei pääse käynnistymään. Aset puuplikk potkurin lvn j kuplinnnestolevyn väliin. 3. Jos huuhtelet jäähdytysjärjestelmää veneen olless pois vedestä:. Lske perävetolite kokonn ls/sisään. b. Irrot potkuri. c. Asenn sopivt huuhtelulitteet vihteistokotelon vedenottoukkojen päälle. 4. Kiinnitä letku huuhtelulitteen j vesilähteen väliin. 5. Av vesilähde osittin (noin 1/2 mksimist) sisäperämoottorin olless normliss toimintsennoss. 6. Aset kuko-ohjin vplle joutokäynti-sentoon j käynnistä moottori. HUOMAUTUS Moottorin käyttäminen kuivll mll suurill nopeuksill muodost imun, jok voi litistää vedensyöttöletkun j iheutt moottorin ylikuumenemisen. Älä käytä moottori yli /min kuivll mll j ilmn riittävää jäähdytysvesimäärää. 7. Käytä moottori tyhjäkäynnillä vpll noin 10 minuutti ti kunnes ulos tulev vesi on kirkst. 8. Pidä silmällä veden lämpömittri vrmistksesi, että moottori toimii normlill lueell. 9. Smmut moottori. 10. Sulje vesi j irrot huuhtelulite. HUOLTO Merivesipumpun siipipyörän trkstus Huolto on nnettv vltuutetun Mercury MerCruiser -jälleenmyyjän tehtäväksi. 54 fin

65 HUOLTO Trkst merivesipumpun siipipyörä, jos merivettä ei virt riittävästi (ti jos käyttölämpötil on normlilueen yläpuolell). - Merivesipumppu Öljynjäähdyttimen merivesi (rkvesi) -osston puhdistminen HUOMAUTUS Jos merivesisiivilä ti -hn on uki joidenkin huolto- ti korjustoimenpiteiden ikn, veneeseen voi päästä vettä, mikä voi iheutt venevurion ti veneen uppomisen. Sulje merivesipumpun, vedenottoletkun ti hnn vedensyöttö in jäähdytysjärjestelmää huollettess ti korjttess. Öljynjäähdyttimen merivesiossto on puhdistettv vähintään kerrn vuodess ti in, kun hvitn jäähdytystehon vähenemistä. MOOTTORIÖLJYN JÄÄHDYTIN 8022 HUOMAUTUS: Moottoriöljyn jäähdytin sijitsee moottorin tkosss ylhäällä. 1. Poist päätylevyt j tiivisteet Päätylevyt (2) 2. Puhdist öljynjäähdytin sopivll hrjll. 3. Huuhtele knvt mkell vedellä. 4. Trkst, ettei tiivisteissä ole vurioit, j vihd ne trvittess. 5. Asenn tiivisteet j päätylevyt. Kiristä ruuvit tiukkn. OHJAUSTEHOSTIMEN JÄÄHDYTIN HUOMAUTUS: Ohjustehostimen jäähdytin sijitsee moottorin vsemmss losss. 1. Löysää vesiletkun kiristimiä j irrot letkut, jos jäähdytin joudutn trkstmn ti puhdistmn. fin 55

66 HUOLTO TÄRKEÄÄ: Jos öljyletkut on poistettv jäähdyttimestä, vrudu settmn niihin korkki ti tulpp, jott ohjusnestesäiliö ei tyhjene Letkunkiristimet (2) 2. Asenn jäähdytin j kiristä letkunkiristimet pitävästi. 3. Trkist ohjustehostimen nestemäärä. 4. Käynnistä moottori j trkst, onko jäähdytysjärjestelmässä vuotoj. Positiivisen kmpikmmion tuuletusventtiilin vihtminen Tässä moottoriss on positiivinen kmpikmmion tuuletusventtiili (PCV). Vihd venttiili 150 käyttötunnin välein. Vedä venttiili ulos imusrjst j irrot venttiili letkust. Asenn uusi PCV-venttiili letkuun j senn se imusrjn. Vrmist, että venttiili settuu tiiviisti imusrjn. Käytä vin Mercury MerCruiserin vrosi. Apulitehihn VETOHIHNAN REITITYS JA KIREYS! VAARA Hihnojen trkstminen moottorin käydessä voi iheutt vkvn vmmn ti kuolemn. Smmut moottori j poist virt-vin, ennen kuin säädät kireyttä ti trkstt hihnoj. TÄRKEÄÄ: Vetohihn on reititettävä kuvn mukisesti, ettei se vurioidu. 1. Löysää säätöpultiss olev 5/8 tuumn lukitusmutteri. Jätä kiintovin säätömutteriin. 2. Asenn hihnn kireysmittri. 3. Kiristä 5/16 tuumn hylsyllä säätöpultti, kunnes hihnn kireys vst mittrin oike lukem. 4. Pitele säätöpultti j kiristä 5/8 tuumn lukkomutteri. 5. Irrot hihnn kireysmittri hihnst. 56 fin

67 HUOLTO 6. Käytä moottori hetken ik j trkist kireys uudelleen. e d f b g c b - c - d - e - f - g - Kmpikselin hihnpyörä Vesipumpun hihnpyörä Lturin hihnpyörä Ohjustehostimen pumpun hihnpyörä (ohjustehostimettomiss mlleiss on tukipyörä) Tukipyörän pumppu Merivesipumpun hihnpyörä Kireysmittri Kuvus E lb. Uusi hihn Käytetty hihn HIHNAN TARKASTUS HUOMAUTUS: Pienet, poikittiset hlkemt (hihnn leveyssuuntn) voivt oll hyväksyttäviä. Pituussuuntiset hlkemt, jotk yhtyvät poikittisiin hlkemiin, eivät ole hyväksyttäviä. Hihn on vihdettv seurviss tpuksiss: Liillinen kuluminen Hlkemt ti purkumt fin 57

68 HUOLTO Kiillottuneet pinnt b c b - c - Purkutuminen Poikittiset hlkemt Pitkittäissuuntiset hlkemt Polttoineensuodttimien vihtminen VEDEN EROTTAVA POLTTOAINEENSUODATIN! VAARA Polttoine on herkästi syttyvää j räjähtävää. Vrmist, että virtlukko on off-sennoss j nrullinen hätäktkisin siten, ettei moottori pääse käynnistymään. Älä tupkoi ti slli lueell kipinänlähdettä ti votult huollon ikn. Pidä työskentelylue hyvin tuuletettun j vältä pitkällistä ltistumist höyryille. Trkist in ennen moottorin käynnistämistä, onko järjestelmässä vuotoj, j pyyhi mhdolliset roiskeet pois välittömästi. 1. Irrot veden erottv polttoinesuodtin j tiivisterengs sennusknnkkeest j heitä ne pois. c b - b - c - Veden erottv polttoineensuodtin Tiivistysrengs Asennusteline fin

69 HUOLTO 2. Sivele uuden suodttimen tiivisterengs moottoriöljyllä. TÄRKEÄÄ: Älä kiristä suodtint suodtinvimell. 3. Ruuv suodtin kiinnikkeeseen j kiristä kunnoll käsin. 4. Käynnistä moottori j käytä sitä. Jos moottori pysähtyy eikä käynnisty uudelleen, polttoinejärjestelmä on ehkä esitäytettävä (ktso Polttoinejärjestelmän esitäyttäminen ennen käynnistystä tämän ohjekirjn kohdst Kylmällä säällä tphtuv ti pitkäikinen säilytys. 5. Trkst, ettei suodttimen liitoksest vuod polttoinett. Jos vuot, trkist suodttimen sennus uudelleen. 6. Jos vuodot jtkuvt, pysäytä moottori välittömästi j ot yhteys vltuutettuun Mercury MerCruiser - jälleenmyyjään. POLTTOAINEENSUODATTIMEN PANOS 1. Irrot polttoineletku suodttimen knnst. b c b - c - Suodttimen knt Polttoineletku Polttoineensuodttimen pnos 2. Käännä suodttimen knt j irrot se. 3. Poist sisäinen suodtinpnos. 4. Trkst uusi suodtinpnos. 5. Asenn suodttimen knt. 6. Asenn polttoineletku. 7. Käynnistä moottori j trkist, onko vuotoj. Korroosio j korroosionsuojus Kun kksi ti usempi erilisi metllej (esim. sisäperämoottoriss esiintyviä) on sähköä johtvss liuoksess, kuten suolisess, ssteisess ti runssti minerlej sisältävässä vedessä, tphtuu kemillinen rektio, jok s ikn sähkövirrn metllien välille. Sähkövirt iheutt kemillisesti ktiivisimmn eli nodisen metllin syöpymistä. Tätä kutsutn glvniseksi korroosioksi, j mikäli sitä ei estetä, se tekee jn mittn trpeelliseksi moottorin osien vihdon. fin 59

70 HUOLTO Ktso korroosiot koskev tieto Quicksilverin kirjsest Everything You Need to Know About Mrine Corrosion. HUOMAUTUS Mgnesiumnodien käyttö suolisess vedessä iheutt sähkökemillisen rektion vetolitteen metllipinnll, mistä seur mlin irtominen vetolitteen pinnlt j korroosiovurio. Käytä mgnesiumnodej vin mkess vedessä. TÄRKEÄÄ: Mercury Mrine suositt MerCthode-järjestelmän ti korroosionsuojsrjn sentmist in käytettäessä ruostumttomst teräksestä vlmistettu potkuri ti jos veneessä on ruostumttomst teräksestä vlmistettuj osi, jotk ovt vedenpinnn lpuolell j liitettyinä moottorin mdoitusjärjestelmään. Jos moottorin tktsot on vlmistettu ruostumttomst teräksestä, kuhunkin on sennettv suuri nodi lisääntyneen glvnisen korroosiomhdollisuuden käsittelemiseksi. Vihd suoj-nodit, jos ne ovt syöpyneet vähintään 50 %. Mercury Mrine suosittelee vin Mercury Precision Prtsin myymiä nodej. Joidenkin muiden vlmistjien lumiininodeiss käytetään metlliseoksi, jotk eivät ole riittävän puhtit suojmn tärkeitä vetolitteen osi trpeeksi hyvin nodien odotetun käyttöiän jn. MERCATHODE-JÄRJESTELMÄ MerCthode-järjestelmä on testttv riittävän tehon vrmistmiseksi. HUOMAUTUS: Testi tulee suoritt veneen lituripikss käyttäen vertiluelektrodi j mittri. Sovi testistä vltuutetun Mercury MerCruiser -jälleenmyyjän knss. - b - MerCthode Elektrodisennelm b 9322 SUOJA-ANODIT Suoj-nodit uttvt suojmn moottori glvniselt korroosiolt nten omn metllins syöpyä moottorin metlliosien semst. Nämä nodit on sennettu moottorisi eri kohtiin. 60 fin

71 HUOLTO 1. Vihd nodit, kun ne ovt syöpyneet 50 % lkuperäisestä koost. c b d b - c - d - Roiskelevynodi Säätöevänodi Ohjinvivun nodi Vihteistokotelon ylänodi fin 61

72 HUOLTO 2. Vihteistokotelo j integroitu roiskelevyn nodi - sijitsee roiskelevyssä, ivn potkurien yläpuolell XR Brvo One - Vihteistokotelon nodi XR Brvo Three 3. SportMster-roiskelevynodi - sijitsee roiskelevyssä, jok on kiinnitetty vihteistokoteloon ivn potkurin yläpuolelle. SportMster-vihteistokotelo - Roiskelevynodi fin

73 HUOLTO 4. Anodiplsrj (vlinninen) - kiinnitetty veneen peräpeiliin. Toimii suoj-nodin. Vihd trpeen mukn. - Anodipl Trimmisylinterin nodit - on kiinnitetty kuhunkin trimmisylinteriin. Trimmisylinterien nodien vihtminen:. Poist kksi ruuvi kustkin nodist. b. Asenn uudet nodit j kiristä ne kunnoll. b Ruuvit (2) b - Trimmisylinterien nodit (2) 6. Lkerituen nodi (XR Brvo One) - sijitsee potkurin edessä, potkurin etupuolen j vihteistokotelon välissä. Ktso tämän oppn koht Potkurit lisätietoj potkurin irrottmisest j sentmisest. Lkerituen nodin vihtminen:. Irrot potkuri. b. Poist kksi ruuvi nodist. c. Asenn uusi nodi j kiristä se kunnoll. fin 63
