1 Pyöreän altaan kaavinjärjestelmä

2 Yrityksee Ketjumyynti Oy ja Finnchain Oy Perheyrityksee Ketjumyynti Oy, sekä viennistä vastaava samaan konserniin kuuluva Finnchain Oy, edustavat vahvaa osaamista osaamista ketjujen alalla, erikoistuen ympäristöteknologian sovelluksiin. Yrityksee kehittää, valmistaa, markkinoi, asentaa ja huoltaa ensiluokkaisia lietekaavinjärjestelmiä veden- ja jätevedenpuhdistukseen. Haluae palvella asiakkaitae tarjoamalla heille viimeisintä teknologiaa sekä mahdol- 2 lisian huoltovapaan ja toimintavarman kokonaisjärjestelmän. Tuotekehityksen merkityksestä kertovat yritykselle myönnetyt monet kansainväliset patentit, sekä menestys kansainvälisillä markkinoilla. Viennistäe vastaa samaan konserniin kuuluva Finnchain Oy. Järjestelmien kokonaistoimittajana pystye toimimaan nopeasti ja joustavasti. Luotettavuus ja toimintavarmuus ovat toimintae avainsanoja.

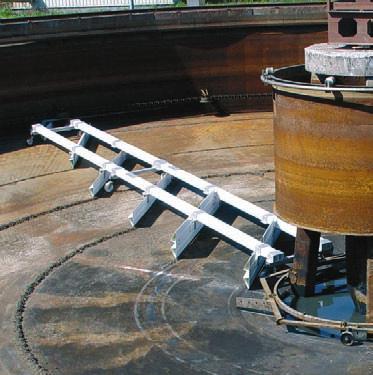

3 Finnchain järjestelmä Finnchainin haravamallinen pohja- ja pintakaavinjärjestelmä on uudenlainen ratkaisu veden- ja jätevedenpuhdistusaltaisiin. Olee kehittäneet pyöreille altaille tarkoitetun ketjumallin korvaamaan perinteisen siltakaavinmallin. 1. Vetokoneisto Altaan reunalle sijoitettu moottori pyörittää haaspyörävaihdetta, josta ruostumattomasta teräksestä valmistettu vetoakseli välittää vetopyörälle liikkeen. Altaan koosta riippuen nopeus 1,2-3m/min ja moottorin teho 0,18-0,55 kw. 3. Taittoakselisto Ketju kulkee seinään kiinnitettyjen polyasetaalista valmistettujen taittopyörien kautta. Taittopyörästöt asennetaan n. 4 m välein. 2. Vetopyörät Ruostumattomasta teräksestä valmistettu vetopyörä kuljettaa kuljetinketjua. Ketjun kulkua ohjaavien ohjainpyörien avulla saadaan useampi haas vetämään. 4. Kuljetinketju Polyasetaalista valmistettuun ketjuun kiinnitetään vetoaisa, jonka välityksellä pohja- ja pintakaavinta liikutetaan. 5. Pohjakaavin Jokaisessa altaassa on vähintään kaksi pohjakaavinta, jotka on valmistettu lasikuituprofiileista. Mikäli lietettä on paljon, tai altaan halkaisija on suuri, voidaan pohjakaapimia asentaa helposti useampia. 6. Pintakaavin Lasikuituprofiilista valmistettu pintakaavin on kiinnitetty ruostumattoman putkirakenteen avulla pohjakaapimeen. Pintalietekaapimen päässä oleva lietteenkokooja siirtää pintalietteen altaan laidalla olevaan lietekouruun. 3

4 Innovatiivinen ja kokenut Uudenlaisia ratkaisuja ketjukaavinjärjestelmiin jo vuodesta Luotettava Luotettavuus ja toimitusvarmuus ovat toimintae avainsanoja. 1. Ympäristöystävällinen Kestävät ja pitkäikäiset tuotteet ovat ekologisuutta parhaiillaan. Kokonaistaloudellinen Alhaiset kokonaisinvestointi- ja käyttökulut tekevät sijoituksesta kannattavan. Yhteistyökumppanit Toimiva ja tuloksellinen kumppanuus muodostuu luottamuksesta ja sitoutumisesta yhteisiin tavoitteisiin. 4

5 Järjestelmäe ylivoimaiset ominaisuudet KUNNOSSAPIDON HELPPOUS JA ALHAISET KÄYTTÖKUSTANNUKSET Korroosiovapaat osat Järjestelmän osat ovat ruostumattomia. Materiaalina on käytetty muovia, lasikuitua tai ruostumatonta terästä, joten komponenttien jälkikäsittely on tarpeetonta. Täydellinen toimivuus ilman voiteluainetta Järjestelmää ympäröivä vesi toimii voiteluaineena, joten erillistä voitelua ei tarvita. Pakkanen ei myöskään aiheuta toimintaongelmia, koska kaikki komponentit toimivat veden alla. Pieni energiantarve Kevyen rakenteen ansiosta energiantarve on pieni. Moottorin teho altaan koosta riippuen on vain 0,18 0,55 kw. Pitkäikäiset ja helposti vaihdettavat osat Järjestelmän liikkuvat osat ovat pitkäikäisiä, koska niihin ei kohdistu suurta omasta painosta johtuvaa kuormaa. Keveiden komponenttien vuoksi järjestelmien huoltaminen on helppoa ja nopeaa. ALLASRAKENTEISSA KUSTANNUSSÄÄSTÖÄ Kaapimien kevyt rakenne ei vaadi altaalta massiivisia betoniseiniä Suurin seinään kohdistuva voima on max. 300 kg. Altaan keskelle ei myöskään tarvita tukirakenteita, koska ketju kaapimet kiinnitetään altaan pohjalle asennettavaan omaan keskuslaakeriin. Helposti katettavissa Hajuhaittojen ehkäisemiseksi allas on helppo kattaa, koska kaikki osat moottoria lukuunottamatta ovat veden alla. KEVYT JA HELPPO ASENTAA Sähkötyöt nopeasti Sähkökaapeli tarvitaan ainoastaan altaan ulkoreunaan kiinnitettyyn käyttökoneistoon ja ketjun vartijaan, joten sähköasennukset voidaan tehdä nopeasti ja vaivattomasti. Kevyet komponentit Komponentit ovat keveitä käsitellä ja nopeita asentaa. Painavin on haasvaihdemoottori ja vaihde, jotka painavat n. 100 kg. Mussalon jätevedenpuhdistamo Kotkaan, Mussalon jätevedenpuhdistamolle asennettiin vuonna 2003 ensiäinen ketjukaavinjärjestelmä siltakaapimen tilalle. Siitä saatujen hyvien kokemusten pohjalta Mussalon puhdistamon laajennus- ja uudistusprojektissa päädyttiin Ketjumyynnin ketjukaapimiin. Puhdistamon laajennuksen jälkeen ( ) käytössä ovat seuraavat Finnchain järjestelmät: Allastyyppi Tiedot Määrä Esiselkeytys halkaisija 26 m 3 allasta Jälkiselkeytys halkaisija 36 m 2 allasta Jälkiselkeytys halkaisija 39,5 m 2 allasta Tiivistin halkaisija 13 m 3 allasta Hiekanerotus sk-20 m x 1 m 3 allasta 5

6 Muovisen kevyen rakenteen riittävyys? Muoviketjut korvaavat teräsketjut suorakaidealtaissa Muovi soveltuu erinomaisesti jätevedenkäsittelyyn. Suorakaidealtaissa ollaan jo siirrytty teräsketjuista muoviketjujen käyttöön. Finnchain on tehnyt muovisia ketjukaapia suorakaidealtaisiin jo vuodesta Vuonna 2008 asennuksien määrä ylitti 2000 kappaleen rajan. Kevyet lietekuormat eivät vaadi massiivisia rakenteita ja koneistoja Todistaaksee väitteee, tutkie lietekuormat kolmessa eri altaassa todellisissa olosuhteissa. Suuriat ketjuihin kohdistuvat kuormat todettiin käyttöönottovaiheessa. Testauksissa käytettiin kahta ketjulenkkeihin sijoitettua mittausanturia. Mittaukset tehtiin 30 sekunnin välein 11 päivän ajan. Testitulokset halkaisijaltaan 37 metrin altaassa Käyttöönottovaihe , klo 8:46 Viikon jälkeen , klo 18:55 11 pv käytön jälkeen , klo 6:26 Suuriat kuormat mitatttiin käyttöönottovaiheessa, ennen kuin allas oli täyttynyt jätevedellä. Korkeiillaan ketjuun kohdistuva voima oli 6.1 kn. 6 Ketjun murtokuorma on 35 kn, joten varmuuskerroin on riittävä. Testauksen suoritti Aroteno Oy.

7 Toimiva kokonaisuus on osiensa sua Finnchainin ainutlaatuiset komponentit Erinomainen tuotekehitys ja innovatiivisuus näkyy lukuisissa uraauurtavissa ratkaisuissae ja niille myönnetyissä kansainvälisissä patenteissa. 1. Kuljetinketju ja kartiotappiketju voimaa ja luotettavuutta Pyöreiden altaiden ketjukaapimien tärkein komponentti on kuljetinketju. Koska kuljetinketju joutuu kulkemaan standardiketjun rakenteelle sopimattomassa asennossa, olee kehittäneet pyöreille altaille oman erikoisketjun; ConicPin TM -kartioketjun. Kartiotapeilla ketjun suorassa pitäminen vaatii 50 % väheän kiristysvoimaa kuin perinteisellä suoratappisella ketjulla. 3. Lasikuiturunkoiset kotelopalkit kestävyyttä ja laatua Pitkän tutkimustyön tuloksena Finnchain on päätynyt korkean lasipitoisuuden (60-70 %) sisältäviin laadukkaisiin lasikuiturunkoisiin kaavinpalkkeihin. Kotelopalkille ominainen jäykkyys tekee tästä superpalkista markkinoiden vahvian ja luotettavian kaapimen isoihinkin altaisiin. Pohjakaapimen profiilin korkeus on 300, paitsi altaan keskellä jossa lietekuorma on suurin, palkin korkeus on Säädettäväjakoiset vetopyörät asennettavuutta ja pitkäikäisyyttä Suorakaidealtaissa pitkään käytettyjen säädettävien vetopyörien ja ketjunvartijoiden edut ovat kiistattomat. Niitä pystytään hyodyntämään myös pyöreissä altaissa. 4. Kaksivaikutteinen ketjunvartija varmistaa ja suojaa Finnchainin järjestelmissä toiminnan varmistajana ja ylikuormansuojana toimii ainutlaatuinen, patentoitu ketjunvartija. Ketjun kuluessa ja venyessä ajan myötä voidaan vetopyörän vetotappeja säätämällä kasvattaa vetopyörän jakoympyrää. Näin saadaan pyörän ja ketjun jako kohdalleen jolloin pidennetään molempien komponenttien käyttöikää. Kaikissa ylikuormatilanteissa ketju pyrkii hyppäämään vetopyörän tapin tai hampaan yli. Tästä syystä vetopyörän yhteyteen asennettu ketjun ylihyppäämisen estävä ketjunvartija on markkinoiden luotettavin. 7

8 Tekninen erittely 1. Kuljetinketju Tyyppi Jako Murtokuorma Sallittu Laakeripinta Laakeripinta Leveys Korkeus Paino kg/m Materiaali kn kuorma kn nivel 2 haasaukko 2 FC-HA ,3 PA/POM 2. Vetopyörä Tyyppi Holkkiluku Jakohalkaisija Sisäleveys Vetoholkin halkaisija Paino Materiaali Vetotappi Z= kg/kpl FC- Z=12/HA AISI 304/PEUR 3. Taittopyörä Tyyppi Kehän halkaisija Navan reikä Navan laakeripinta 2 Paino Materiaali kg FC-W PA 4. Kaavinpalkit Tyyppi Mitat Korkeus Paino Poikkipinta-ala kg/m 2 Jäykkyysmomentti Vääntömomentti Materiaali Profiili l1 4 l2 4 lv 4 FC-F x120x , GRP Kotelo FC-F x100x2, , GRP Kotelo, kolmio 5. Kantopyörä Tyyppi Ulkohalkaisija Leveys Navan pituus Paino Materiaali kg FC-FW ,4 PA6 Ketjumyynti Oy Rekitie 1, Rauma Puh. (02) Fax (02) Valmistaja: Finnchain Oy 8Myyjä: Ketjumyynti Oy
