VESALA. Tekninen rider ja lavakartta kevät 2019 ( ) [Huom. Osat ovat voimassa alkaen.]

Koko: px

Aloita esitys sivulta:

Download "VESALA. Tekninen rider ja lavakartta kevät 2019 ( ) [Huom. Osat ovat voimassa alkaen.]"

Ada Kokkonen
5 vuotta sitten
Katselukertoja:

1 Päivitetty VESALA Tekninen rider ja lavakartta kevät 2019 ( ) [Huom. Osat ovat voimassa alkaen.] Tämä dokumentti sisältää: 1) Lava ja sisäänlastaus 2) Lava (tarpeemme) 3) Apukädet 4) Valo ja visuaalinen tekniikka 5) Valo ja visuaalinen tekniikka (tarpeemme) 6) Äänentoisto 7) Äänentoisto (tarpeemme) 8) Tekniikan yhteystiedot 9) Lavakartta 10) Havainnekuva 1) Lava ja sisäänlastaus Tarvitsemme vähintään 8m x 6m -kokoisen esiintymislavan. Lavan ulkopuolelta tarvitsemme tilat monitorimikserille (3m x 2m) SL-puolelle ja valo- ja videoräkeille (2m x 1,2m) SR-puolelle. Lavan tulee olla vapaa ylimääräisestä kalustosta ryhmämme saapuessa paikalle. Kalustomme puretaan lavalle kuorma-autosta jossa on takalaitanostin. Suurimmat esineemme painavat yli 130kg / kpl joten tarvitsemme esteettömän pääsyn esiintymistasoon joko suoraan takalaitanostimelta tai teidän toimittamalta rampilta. Ramppi tarvitaan sekä sisään että uloslastausvaiheissa. Kalustoa ei saada paikalle rappusia pitkin. Tarvitsemme 3kpl 2m x 2m, 20cm -korkuiset riserit. Tuomme risereihin omat reunamaskilevyt, on erittäin tärkeää että riserien korkeus on 20cm. Lava, alueet ulkopuolella ja riserit näkyvät lavakartassa. 2) Lava (tarpeemme) -Vähintään 8m x 6m -kokoinen esiintymislava -3kpl 2m x 2m, 20cm -korkuisia riserit. (kts. lavakartta) -Tukeva roudausramppi, esteetön pääsy esiintymistasoon

2 3) Apukädet Tarvitsemme neljä reipasta ja työkykyistä henkilöä avustamaan meitä kalustomme sisään- ja uloslastauksessa. Otathan yhteyttä etukäteen jos tässä osa-alueessa on jotain epäselvää tai kysyttävää, niin selvitetään asia etukäteen eikä vasta keikkapäivänä, kiitos. 4) Valo ja visuaalinen tekniikka Tuomme mukanamme oman valo- ja videosetin jota käytämme kaikilla keikoilla. Kattauksemme sisältää 16kpl tolppia joista korkeimmat ovat 3,5m. Mukana kulkee myös 2m x 3m -kokoinen LED-screen - videopinta, 10m x 6m -kokoinen taustakangas, lattiavaloja, savukoneet sekä ohjauslaitteet. Ohjaamme kaikkia laitteita, myös teidän valojanne omalla valopöydällämme. 5) Valo ja visuaalinen tekniikka (tarpeemme) -Ripustusmahdollisuus taustakankaalle (koko 10m x 6m) -Tila, n. 80cm -korkeat tasot valopöydälle (110cm x 90cm; 45kg) ja ohjauslaiteräkille (55cm x 65cm; 15kg) sekä schukosähkö foh-alueelta mahdollisimman keskeltä yleisöä. -63A 3-vaihe voimavirta SR-puolelle valoräkkien luokse. (kts. lavakartta) -Jos talossa kulkee CAT6-verkkoyhteys valofohin ja lavan SR-puolen välillä (kaapeli max. 100m) niin hyödynnämme sitä mielellämme. Verkossa kulkee TCP/IP -liikennettä. Mikäli yhteys kulkee kytkimienne läpi toivomme käyttöömme tyhjän Virtual LAN -osion. Mikäli verkkokaapelia ei ole saatavilla käytämme omaa kaapeliamme. -Käytämme kaikilla keikoilla savukonetta joten mahdollisten savuhälyttimien irtikytkentä tulee hoitaa ennen ryhmämme saapumista paikalle. -Vähintään 7kpl laadukkaita ja tehokkaita spot-tyyppisiä ja 6kpl laadukkaita ja tehokkaita washtyyppisiä liikkuvia valaisimia sijoitettuna bändin taakse oman kalustomme yläpuolelle. (kts. lavakartta) -Kattava etuvalo koko esiintymisalueelle. Mikäli etuvalot ovat konventionaalisia, tarvitaan puolestanne henkilö suuntaamaan ne. 6) Äänentoisto Tuomme mukanamme tarvittavat mikrofonit, ständit, lavakaapelit ja mikserit. Osalle keikoista tilaamme itse paikalle kaiutinjärjestelmän (Tulisuudelma, Turku Apollo, Sappee, Ikaalinen, Ylläs ja Ruka) ja muissa paikoissa käytämme talon PA:ta. Käytössämme on PSM korvamonitorointijärjestelmä K10E ikkunassa ( Mhz, 50mW), jota varten tarvitsemme kuusi (6) vapaata taajuutta. Hyödynnämme mielellämme valmiiksi asemoituja ambienssimikrofoneja

3 7) Äänentoisto (tarpeemme) -16A kolmivaihesähkö SL puolelle monitorimikserin välittömään läheisyyteen toimitettuna valmiiksi kun saavumme paikalle. -Niillä keikoilla joihin tilaamme itse PA:n, tarvitaan PA:lle 32A kolmivaihesähkö SL puolelle. -3m x 2m -tila monitorimikserille ja siihen liittyville räkeille. (kts. lavakartta) -2m x 2m tilan Foh-mikserille. -Jos talossa on valmiina kaksi kappaletta 75ohm, maksimissaan 100m pitkiä ja toimivaksi todettuja BNC kaapeleita DiGiCo -käyttöön, niin mielellämme käytämme näitä, ja tässä tapauksessa tarvitsemme myös FOH sähkön talon puolesta. Mukanamme kulkee tarvittava kaukokaapeli sisältäen FOH sähkön mikäli tarvittavia kaapeleita ei valmiina löydy. -Ulkomaalaisvalmisteinen kaiutinjärjestelmä joka on testattu ja mitattu toimivaksi ennen saapumistamme. Tarvitsemme jokaisella keikalla etufillit vaikka saattaisikin vaikuttaa siltä, että main PA kattaa myös eturivin. PA syöttö mikseristämme järjestelmään on analoginen L&R. Mikäli käytämme talon BNC -kaapeleita tarvitsemme Foh -mikserille schukosyötön talon Foh-keskuksesta, joka on haaroitettu samasta pääkeskuksesta kuin lavanpään äänisähkö. 8) Tekniikan yhteystiedot Kiertuevastaava / FOH-ääni: Timo Liski / / timo.liski@soundsolutions.fi MON-ääni: Pasi Manninen / / pasi@cordyard.com Valo ja visuaalinen tekniikka: Eero Keskinen / / eero.keskinen@visual45.com Kuorma-auto: Juha-Matti Anttila / Bussi / yhtyeen aikataulut ja kulkemiset: Harri Oksanen / / harri.oksanen@huvipaja.f - 3 -

4 9) Lavakartta -4-

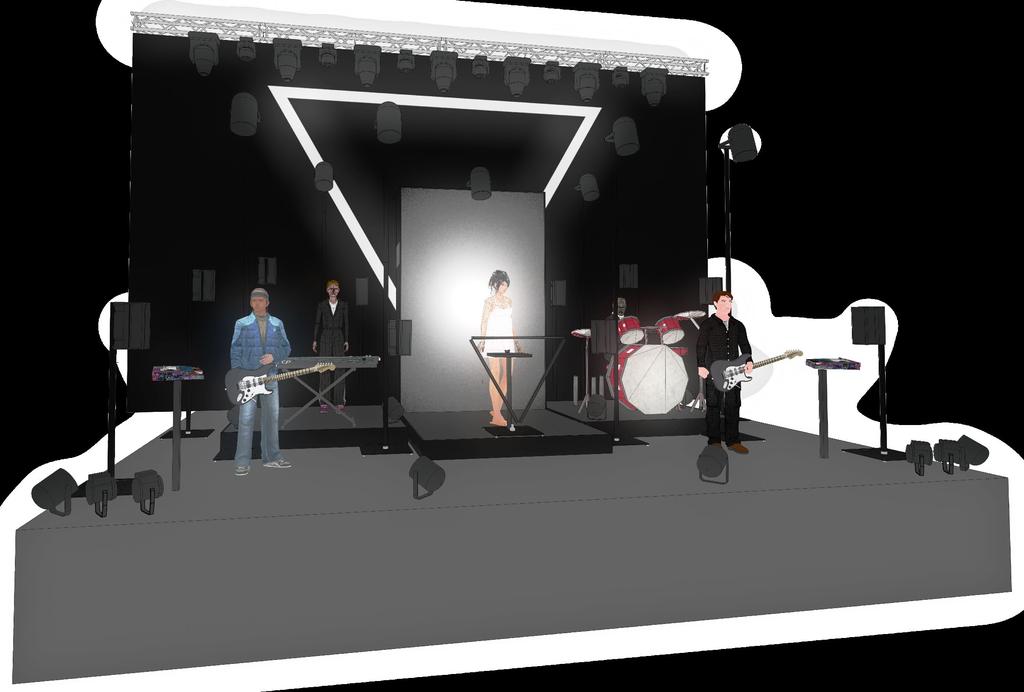

5 10) Havainnekuva - 5 -
