1 ÄHTÄRI- HALLI tekniset tiedot

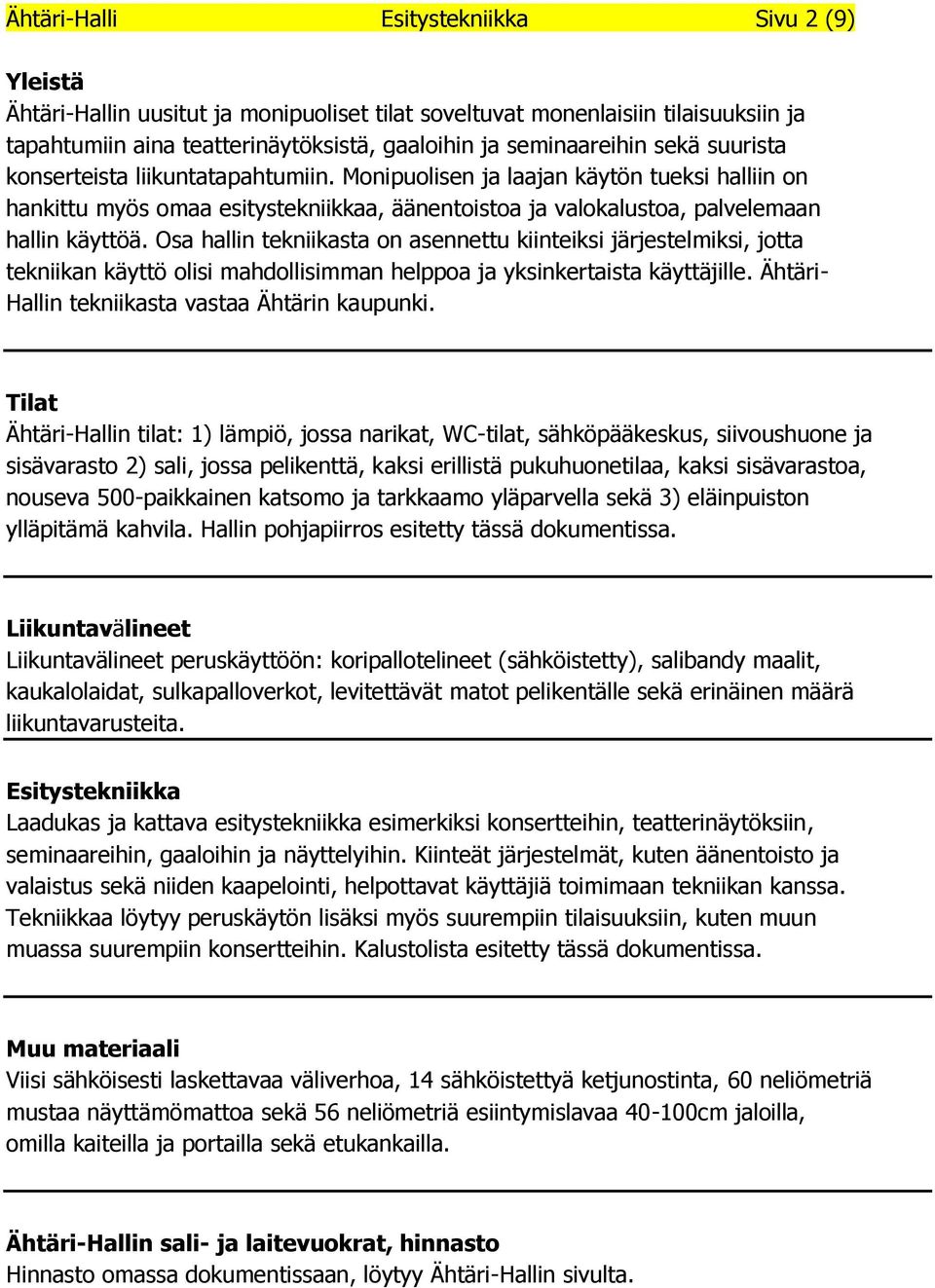

2 Ähtäri-Halli Esitystekniikka Sivu 2 (9) Yleistä Ähtäri-Hallin uusitut ja monipuoliset tilat soveltuvat monenlaisiin tilaisuuksiin ja tapahtumiin aina teatterinäytöksistä, gaaloihin ja seminaareihin sekä suurista konserteista liikuntatapahtumiin. Monipuolisen ja laajan käytön tueksi halliin on hankittu myös omaa esitystekniikkaa, äänentoistoa ja valokalustoa, palvelemaan hallin käyttöä. Osa hallin tekniikasta on asennettu kiinteiksi järjestelmiksi, jotta tekniikan käyttö olisi mahdollisimman helppoa ja yksinkertaista käyttäjille. Ähtäri- Hallin tekniikasta vastaa Ähtärin kaupunki. Tilat Ähtäri-Hallin tilat: 1) lämpiö, jossa narikat, WC-tilat, sähköpääkeskus, siivoushuone ja sisävarasto 2) sali, jossa pelikenttä, kaksi erillistä pukuhuonetilaa, kaksi sisävarastoa, nouseva 500-paikkainen katsomo ja tarkkaamo yläparvella sekä 3) eläinpuiston ylläpitämä kahvila. Hallin pohjapiirros esitetty tässä dokumentissa. Liikuntavälineet Liikuntavälineet peruskäyttöön: koripallotelineet (sähköistetty), salibandy maalit, kaukalolaidat, sulkapalloverkot, levitettävät matot pelikentälle sekä erinäinen määrä liikuntavarusteita. Esitystekniikka Laadukas ja kattava esitystekniikka esimerkiksi konsertteihin, teatterinäytöksiin, seminaareihin, gaaloihin ja näyttelyihin. Kiinteät järjestelmät, kuten äänentoisto ja valaistus sekä niiden kaapelointi, helpottavat käyttäjiä toimimaan tekniikan kanssa. Tekniikkaa löytyy peruskäytön lisäksi myös suurempiin tilaisuuksiin, kuten muun muassa suurempiin konsertteihin. Kalustolista esitetty tässä dokumentissa. Muu materiaali Viisi sähköisesti laskettavaa väliverhoa, 14 sähköistettyä ketjunostinta, 60 neliömetriä mustaa näyttämömattoa sekä 56 neliömetriä esiintymislavaa cm jaloilla, omilla kaiteilla ja portailla sekä etukankailla. Ähtäri-Hallin sali- ja laitevuokrat, hinnasto Hinnasto omassa dokumentissaan, löytyy Ähtäri-Hallin sivulta.

Osa hallin tekniikasta on asennettu kiinteiksi järjestelmiksi, jotta tekniikan käyttö olisi mahdollisimman helppoa ja yksinkertaista käyttäjille. Ähtäri- Hallin tekniikasta vastaa Ähtärin kaupunki.

3 Ähtäri-Halli Esitystekniikka Sivu 3 (9) Perustietoja Osoite: Karhunkierros 150, Ähtäri Parkkipaikka: Roudaus: Salin (kenttä) koko: Yleisökapasiteetti: Katsomopaikat: Kiinteä FOH: Sähkönsyötöt: Väliverhot: Kiinteät kaapeloinnit, ääni: Kiinteät kaapeloinnit, valo: Kiinteät ripustukset: 200 henkilöautolle, linja-autoille Parkkipaikka 50 metriä pääovesta. Etuovesta halliin: lämpiön läpi 30 metriä Sivuovesta halliin: suoraan saliin 0 metriä Yläovesta halliin: ylätasanteelle 0 metriä Pituus: 34 metriä Leveys: 16 metriä Korkeus: 7,5 metriä henkilöä 500 paikkaa nousevassa katsomossa, lisäksi irtotuoleja Keskellä yleisöä, 15 metriä etureunasta. Kiinteät työtasot äänelle ja valolle. Työpisteeseen tulee kaapelointi laitehuoneesta. 2 kpl 3 x 63A, 3 kpl 3 x 32A 1 kpl takaverho, musta, sähköistetty: 25 x 8 metriä 4 kpl sivuverho, sininen, sähköistetty: 8 x 8 metriä. Verhot suunniteltu jakamaan tilaa. FOH-LAITEHUONE: 4 x CAT6, 20/4 kaukokaapeli FOH-ETUREUNA: 2 x CAT6, 8/0 kaukokaapeli FOH-LAITEHUONE: 2 x CAT6, 3 x DMX FOH-TRUSSILINJAT 0 JA 1: 2 x CAT6 FOH-YLÄPARVI: 2 x CAT6 Kaksi trussilinjaa katossa nostimilla. 0-linja: 12 metriä, 8 x profiili 1-linja: 30 metriä, 6 x fresnel, äänentoisto (l-acoustics)

Etuovesta halliin: lämpiön läpi 30 metriä Sivuovesta halliin: suoraan saliin 0 metriä Yläovesta halliin: ylätasanteelle 0 metriä Pituus: 34 metriä Leveys: 16 metriä Korkeus: 7,5 metriä 1 200 henkilöä

4 Ähtäri-Halli Esitystekniikka Sivu 4 (9) Pohjapiirros

5 Ähtäri-Halli Esitystekniikka Sivu 5 (9) Äänikalusto Ähtärin kaupunki, oikeudet muutoksiin pidetään Ä Laite Määrä Merkki Malli Ä01 Mikseri, digitaalinen 1 Soundcraft Vi1 Ä02 Laajennuskortti 1 Soundcraft Vi MADI CAT Ä03 Lavarasia, digitaalinen (kiinteä) 1 Soundcraft Mini Stagebox 32 (CAT 32/8/4 AES) Ä04 Lavarasia, analoginen (kiinteä) 1 Sekalainen 20/4 Ä05 Kaukokaapeli, kela 1 Direct Cable Systems CAT5e (70,00m) Ä06 Kaukokaapeli, viuhka 2 Cordial Multicore CYB 16/4 (30,00m) Ä07 Kaukokaapeli, viuhka 1 Schulz Kabel Multicore STB9 32/8 (50,00m) Ä08 Vahvistinyksikkö 2 L-Acoustics LA4 Ä09 Vahvistinyksikkö 1 L-Acoustics LA4X Ä10 Kaiutin, passiivinen, HI/MID 2 L-Acoustics ARCS Focus Ä11 Kaiutin, passiivinen, HI/MID 2 L-Acoustics ARCS Wide Ä12 Kaiutin, passiivinen, SUB 4 L-Acoustics SB18 Ä13 Kaiutin, passiivinen, HI/MID 6 L-Acoustics 8XT Ä14 Kaiutin, aktiivinen, HI/MID 4 JBL PRX 512M Ä15 Mikrofoni 6 AKG D5 Ä16 Mikrofoni 4 Shure SM57LC Ä17 Mikrofoni 4 Shure SM58LC Ä18 Mikrofoni 1 Shure Beta 52A Ä19 Mikrofoni 4 AKG D40 Ä20 Mikrofoni 6 AKG C214 Ä21 Mikrofoni 3 AKG C430 Ä22 Mikrofoni, kurjenkaulamikrofoni 1 AKG GN30E Ä23 Tarvike, mikrofonin, kardioidi-kapseli 1 AKG CK31 Ä24 Tarvike, mikrofonin, pöytäteline 1 AKG ST6 Ä25 Mikrofoni 2 CAD Audio CAD88 Ä26 Mikrofoni 2 CAD Audio CAD89 Ä27 Mikrofoni 1 CAD Audio CAD92 Ä28 Mikrofoni 2 Audio-Technica ATM350 Ä29 Tarvike, mikrofonin, adapteri 2 Audio-Technica AT8542 Ä30 DI-boxi 8 BSS Audio AR-133 Ä31 Mikrofoni, langaton, poskimikrofoni 12 AKG CK77 WR-L/p Ä32 Lähetin, langattoman 12 AKG PT470 Ä33 Vastaanotin, langattoman 12 AKG SR470 Ä34 Aktiivijakovahvistin, langattoman 3 AKG APS4 Ä35 Mikrofoni, langaton, pantamikki 4 AKG HC577L Ä36 Käsilähetin, langaton 4 AKG AKG HT400 / D5 WL1 Ä37 Dipoliantenni, aktiivinen 2 Sekalainen 4000W Ä38 Tarvike, mikrofoniteline, pitkä 16 K&M 210/2 Ä39 Tarvike, mikrofoniteline, lyhyt 10 K&M Ä40 Tarvike, mikrofoniteline, pitkä 2 K&M 260/1 Ä41 Tarvike, mikrofoniteline 7 Sekalainen Sekalainen Ä42 Tarvike, kaiutinteline, kolmijalkainen 4 Sekalainen Sekalainen Ä43 Tarvike 4 L-Acoustics Kara-minibu Ä44 Johdot, XLR-XLR, mikrofonipiuhat 60 Sekalainen Perustarpeeseen

Systems CAT5e 301-190 (70,00m) Ä06 Kaukokaapeli, viuhka 2 Cordial Multicore CYB 16/4 (30,00m) Ä07 Kaukokaapeli, viuhka 1 Schulz Kabel Multicore STB9 32/8 (50,00m) Ä08 Vahvistinyksikkö 2 L-Acoustics

6 Ähtäri-Halli Esitystekniikka Sivu 6 (9) Valokalusto Ähtärin kaupunki, oikeudet muutoksiin pidetään V Laite Määrä Merkki Malli V01 Valo-ohjain, valopöytä 1 ETC Element 40 V02 Signaalijakaja, DMX-splitter 1 Electron SP142 V03 Himmennin, DMX-dimmer 2 Showtec DiGiDim-12 Basic V04 Savukone, DMX-ohjattava 1 Showtec Showfog 1200 V05 Valolaite, fresnel 1Kw 24 Varytech THT-1001 V06 Valolaite, profiili 8 ETC Source4 Jr Zoom 25/50 + iiris V07 Valolaite, LED-heitin, DMX-ohjattava 10 Multiform Lighting Multispot HT3012 V08 Johdot, SOCAPEX - Sekalainen 14 kaapelia, 3 viuhkaa, 4 palikkaa

DMX-ohjattava 1 Showtec Showfog 1200 V05 Valolaite, fresnel 1Kw 24 Varytech THT-1001 V06 Valolaite, profiili 8 ETC Source4 Jr Zoom 25/50 + iiris

7 Ähtäri-Halli Esitystekniikka Sivu 7 (9) Kuvakalusto Ähtärin kaupunki, oikeudet muutoksiin pidetään K Laite Määrä Merkki Malli K01 Dataprojektori 1 Barco MSWU-81E K02 Skaalain 1 Kramer SID-X1N K03 HDMI-vastaanotin 1 Kramer PT-572+ K04 Valkokangas 1 Pedelux n. 5,00m x 6,00m

K01 Dataprojektori 1 Barco MSWU-81E K02 Skaalain 1 Kramer SID-X1N

8 Ähtäri-Halli Esitystekniikka Sivu 8 (9) Yleistekniikka ja rakenteet Ähtärin kaupunki, oikeudet muutoksiin pidetään R Laite Määrä Merkki Malli R01 Trussi, 4-piste, 3,00m 36 Eurotruss HD (musta) R02 Trussi, 4-piste, 2,00m 12 Eurotruss HD (musta) R03 Tarvike, trussin - Eurotruss Trussimunia, sokkia ja pinneä R04 Ketjunostin, sähkö 14 G-Force 250kg R05 Ohjauspaneli, ketjunostimen 1 G-Force 14 kytkintä R06 Kangas, palosuojattu 10 Molton 3,00m x 7,00m (musta) R07 Lavapala 28 FANTEK Tarima TA-25, 1,00m x 2,00m R08 Jalka, lavapalan 112 Sekalainen 0,40m R09 Jalka, lavapalan 112 Sekalainen 0,60m R10 Jalka, lavapalan 112 Sekalainen 0,80m R11 Jalka, lavapalan 112 Sekalainen 1,00m R12 Kiinnike, lavapalan 72 Sekalainen - R13 Kaiteet, lavan 7 Sekalainen 2,00m x 1,00m R14 Portaat, lavan 1 Sekalainen 0,60m R15 Portaat, lavan 1 Sekalainen 0,80m R16 Portaat, lavan 1 Sekalainen 1,00m R17 Etukangas, lavan 2 Sekalainen 12,00m (musta) - Johdot, shukoja - Sekalainen Perustarpeeseen - Johdot, voimavirtaa - Sekalainen Perustarpeeseen

G-Force 14 kytkintä R06 Kangas, palosuojattu 10 Molton 3,00m x 7,00m (musta) R07 Lavapala 28 FANTEK Tarima TA-25, 1,00m x 2,00m R08 Jalka, lavapalan 112 Sekalainen 0,40m R09 Jalka, lavapalan 112

9 Ähtäri-Halli Esitystekniikka Sivu 9 (9) Hallivaraukset ja lisätiedot: Ähtärin Zoo Resort Oy Karhunkierros Ähtäri p , resort@ahtarizoo.fi Hallin omistaa Ähtärin kaupunki -
