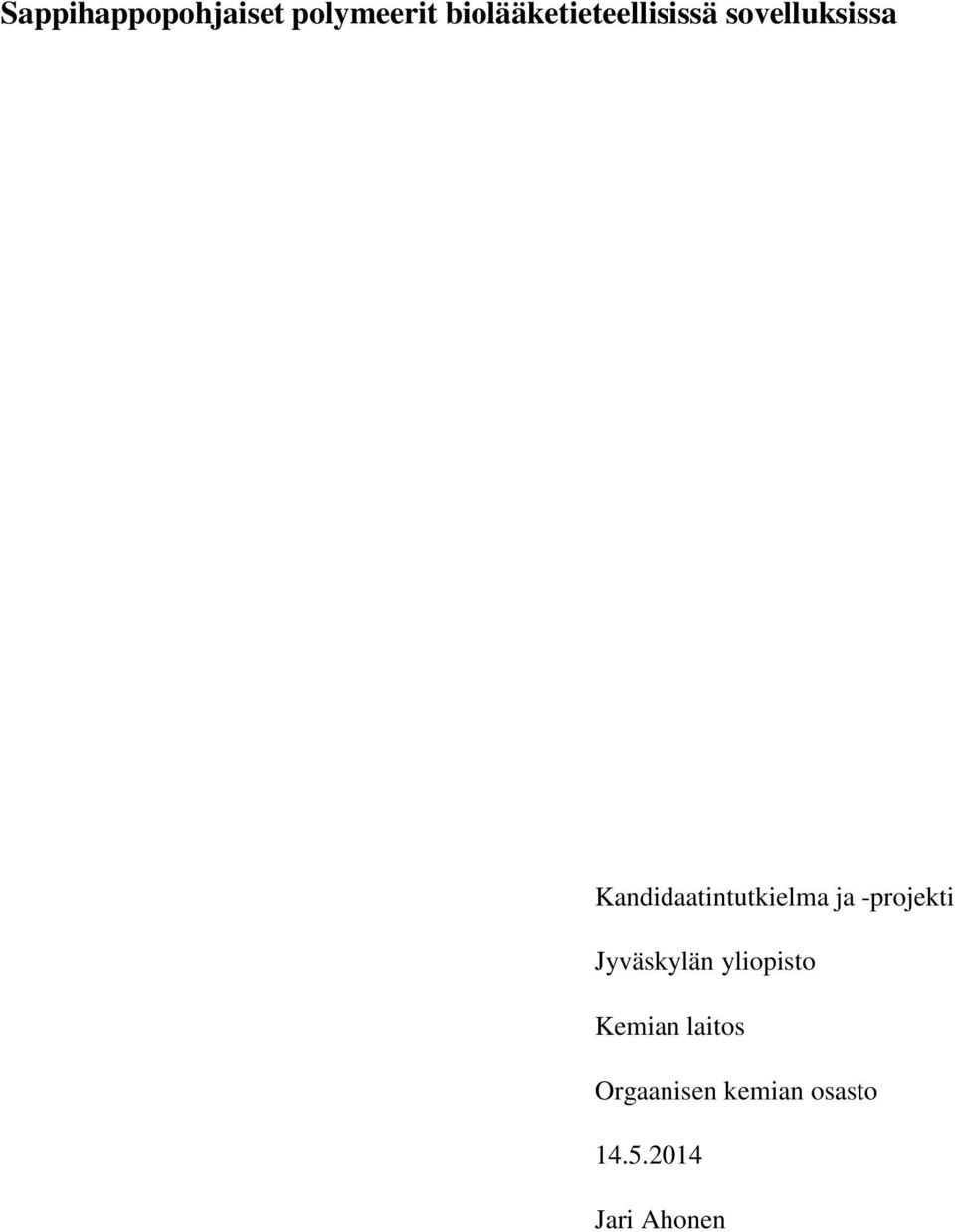

1 Sappihappopohjaiset polymeerit biolääketieteellisissä sovelluksissa Kandidaatintutkielma ja -projekti Jyväskylän yliopisto Kemian laitos Orgaanisen kemian osasto Jari Ahonen

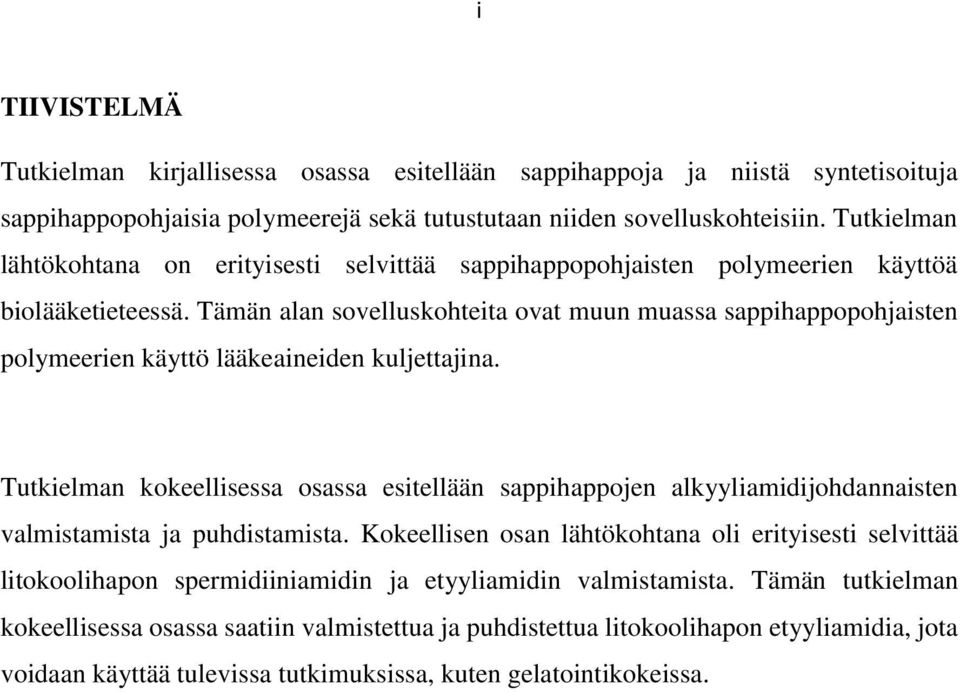

2 i TIIVISTELMÄ Tutkielman kirjallisessa osassa esitellään sappihappoja ja niistä syntetisoituja sappihappopohjaisia polymeerejä sekä tutustutaan niiden sovelluskohteisiin. Tutkielman lähtökohtana on erityisesti selvittää sappihappopohjaisten polymeerien käyttöä biolääketieteessä. Tämän alan sovelluskohteita ovat muun muassa sappihappopohjaisten polymeerien käyttö lääkeaineiden kuljettajina. Tutkielman kokeellisessa osassa esitellään sappihappojen alkyyliamidijohdannaisten valmistamista ja puhdistamista. Kokeellisen osan lähtökohtana oli erityisesti selvittää litokoolihapon spermidiiniamidin ja etyyliamidin valmistamista. Tämän tutkielman kokeellisessa osassa saatiin valmistettua ja puhdistettua litokoolihapon etyyliamidia, jota voidaan käyttää tulevissa tutkimuksissa, kuten gelatointikokeissa.

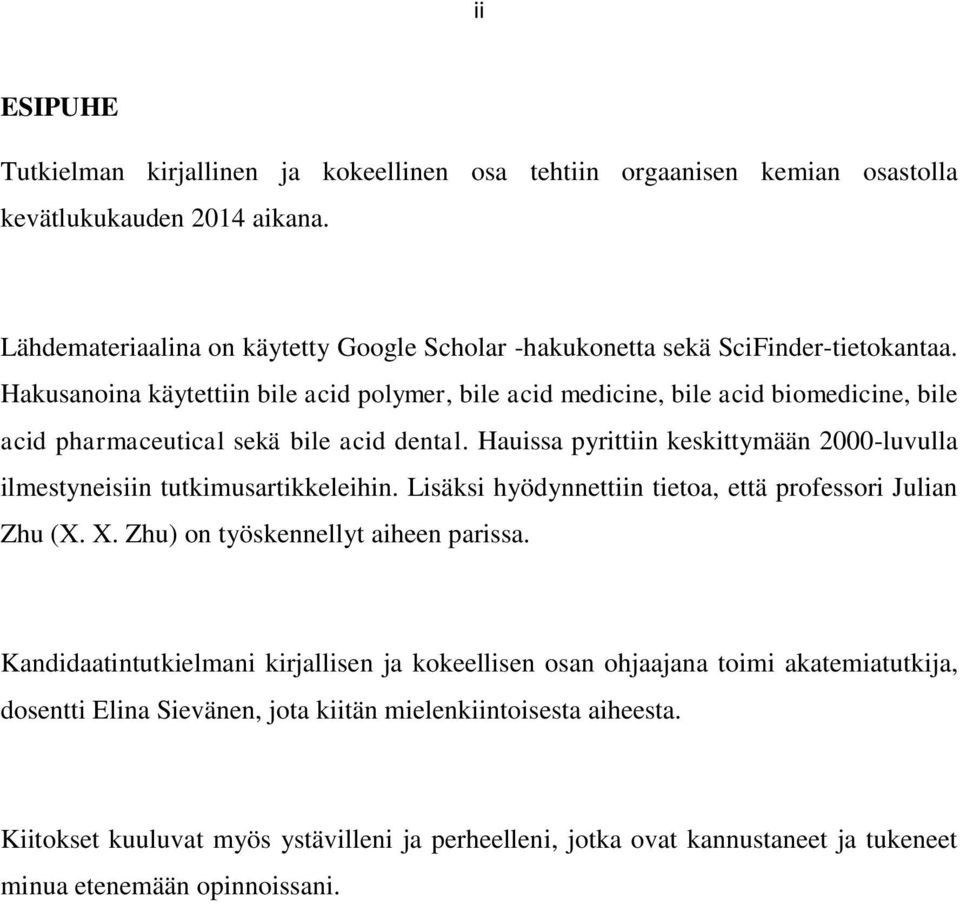

3 ii ESIPUHE Tutkielman kirjallinen ja kokeellinen osa tehtiin orgaanisen kemian osastolla kevätlukukauden 2014 aikana. Lähdemateriaalina on käytetty Google Scholar -hakukonetta sekä SciFinder-tietokantaa. Hakusanoina käytettiin bile acid polymer, bile acid medicine, bile acid biomedicine, bile acid pharmaceutical sekä bile acid dental. Hauissa pyrittiin keskittymään 2000-luvulla ilmestyneisiin tutkimusartikkeleihin. Lisäksi hyödynnettiin tietoa, että professori Julian Zhu (X. X. Zhu) on työskennellyt aiheen parissa. Kandidaatintutkielmani kirjallisen ja kokeellisen osan ohjaajana toimi akatemiatutkija, dosentti Elina Sievänen, jota kiitän mielenkiintoisesta aiheesta. Kiitokset kuuluvat myös ystävilleni ja perheelleni, jotka ovat kannustaneet ja tukeneet minua etenemään opinnoissani.

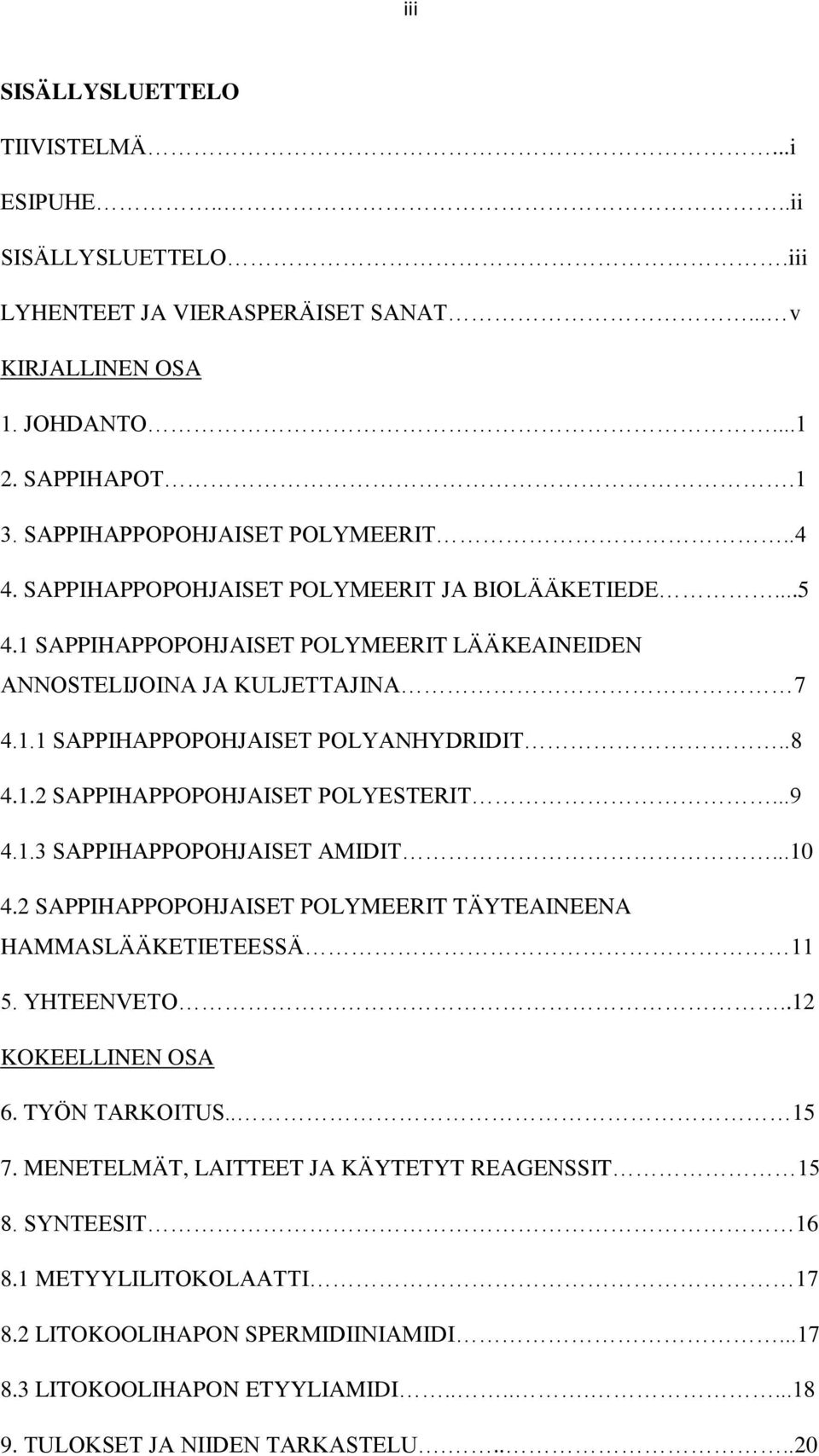

4 iii SISÄLLYSLUETTELO TIIVISTELMÄ...i ESIPUHE....ii SISÄLLYSLUETTELO.iii LYHENTEET JA VIERASPERÄISET SANAT... v KIRJALLINEN OSA 1. JOHDANTO SAPPIHAPOT.1 3. SAPPIHAPPOPOHJAISET POLYMEERIT SAPPIHAPPOPOHJAISET POLYMEERIT JA BIOLÄÄKETIEDE SAPPIHAPPOPOHJAISET POLYMEERIT LÄÄKEAINEIDEN ANNOSTELIJOINA JA KULJETTAJINA SAPPIHAPPOPOHJAISET POLYANHYDRIDIT SAPPIHAPPOPOHJAISET POLYESTERIT SAPPIHAPPOPOHJAISET AMIDIT SAPPIHAPPOPOHJAISET POLYMEERIT TÄYTEAINEENA HAMMASLÄÄKETIETEESSÄ YHTEENVETO..12 KOKEELLINEN OSA 6. TYÖN TARKOITUS MENETELMÄT, LAITTEET JA KÄYTETYT REAGENSSIT SYNTEESIT METYYLILITOKOLAATTI LITOKOOLIHAPON SPERMIDIINIAMIDI LITOKOOLIHAPON ETYYLIAMIDI TULOKSET JA NIIDEN TARKASTELU

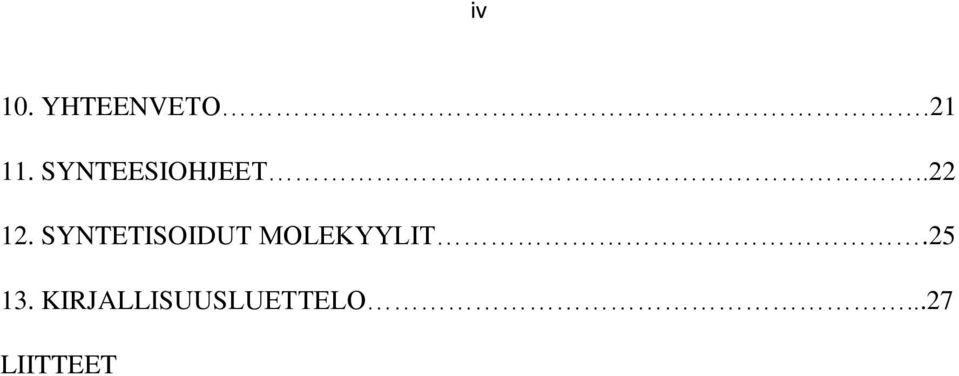

5 iv 10. YHTEENVETO SYNTEESIOHJEET SYNTETISOIDUT MOLEKYYLIT KIRJALLISUUSLUETTELO...27 LIITTEET

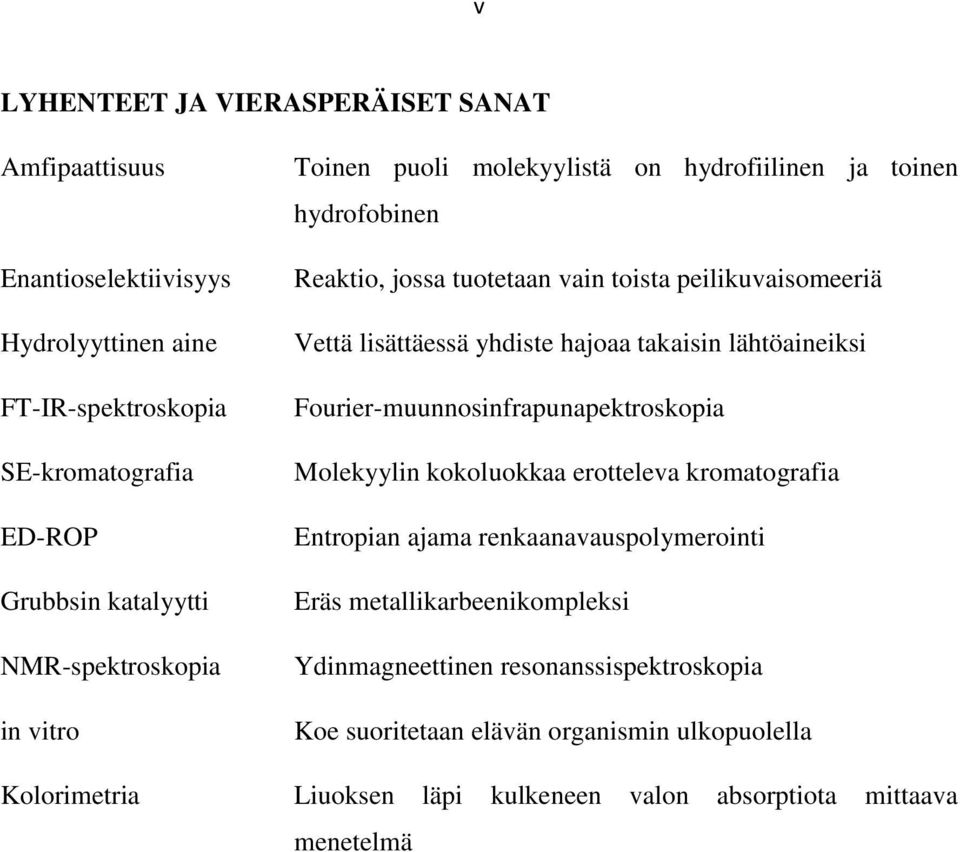

6 v LYHENTEET JA VIERASPERÄISET SANAT Amfipaattisuus Enantioselektiivisyys Hydrolyyttinen aine FT-IR-spektroskopia SE-kromatografia ED-ROP Grubbsin katalyytti NMR-spektroskopia in vitro Toinen puoli molekyylistä on hydrofiilinen ja toinen hydrofobinen Reaktio, jossa tuotetaan vain toista peilikuvaisomeeriä Vettä lisättäessä yhdiste hajoaa takaisin lähtöaineiksi Fourier-muunnosinfrapunapektroskopia Molekyylin kokoluokkaa erotteleva kromatografia Entropian ajama renkaanavauspolymerointi Eräs metallikarbeenikompleksi Ydinmagneettinen resonanssispektroskopia Koe suoritetaan elävän organismin ulkopuolella Kolorimetria Liuoksen läpi kulkeneen valon absorptiota mittaava menetelmä

7 1 1. JOHDANTO Tässä tutkielmassa perehdytään sappihappoihin ja niistä syntetisoituihin sappihappopohjaisiin polymeereihin sekä esitellään hieman niiden ominaisuuksia. Lisäksi tutustutaan biolääketieteeseen ja sappihappopohjaisten polymeerien hyödyntämiseen siinä. Sappihapot ovat mielenkiintoinen yhdisteryhmä, koska ne ovat monimuotoisia ja niitä esiintyy paljon luonnossa. Tarkasteltaessa esimerkiksi ihmisen elimistöä sappihapot ovat osa aineenvaihduntaa ja kolesterolikataboliaa, jonka tehtävänä on kolesterolin poistaminen elimistöstä virtsan ja ulosteen mukana. Sappihapot esiintyvät yleensä tauriini- ja glysiinikonjugaatteina, joita on vuosien saatossa tutkittu paljon. Sappihappojen steroidirungossa on monia reaktiivisia kohtia, jotka voivat muodostaa sidoksia esimerkiksi toisten sappihappojen kanssa. Niitä on rakenteensa puolesta mahdollisuus käyttää monenlaisissa sovelluksissa, kuten biolääketieteellisissä. Biolääketiede on melko uusi ja monitieteinen tutkimusala, joka etsii luonnontieteilijöiden ja insinöörien suunnittelutaitojen perusteella parempia menetelmiä sairauksien hoitoon. Tavoitteena on yhä yksilöllisempien hoitojen ja reseptorispesifien lääkeaineiden kehitys. Sappihapot ovat biolääketieteen kannalta lupaava yhdisteryhmä, koska niillä on monipuoliset fysikaaliset ja kemialliset ominaisuudet. 2. SAPPIHAPOT Sappihapot kuuluvat laajaan steroidien perheeseen. 1,2,3 Sappihapot esiintyvät elimistössä yleensä vesiliukoisina glysiini- tai tauriinikonjugaatteina, jolloin ne voidaan varastoida sappirakkoon. Sappihappojen historia alkaa 1900-luvun alusta 4, jolloin sappihappoja eroteltiin ensimmäistä kertaa sapesta. Nykyisen kaltainen sappihappotutkimus alkoi 1950-luvulla, jolloin niitä alettiin systemaattisesti eristää ja karakterisoida. Sappihappoja kuitenkin nimettiin, ennen kuin niiden rakenne oli tiedossa, mistä johtuu niiden nimeämiseen liittyvä monimutkaisuus. Nykyisten tutkimusten avulla on saatu tietoa sappihappojen fysikaalisista ja kemiallisista ominaisuuksista sekä soveltuvuudesta esimerkiksi materiaalikemian ja biolääketieteen raaka-aineiksi.

8 2 Solujen aineenvaihduntareittejä tarkasteltaessa sappihapot ovat osa kolesterolikataboliaa, sillä ne osallistuvat kolesterolin poistamiseen elimistöstä. 1 Ihmisen elimistössä esiintyvät sappihapot voidaan jaotella rakenteen ja toiminnan perusteella primaarisiin sekä sekundaarisiin sappihappoihin. Primaarisia sappihappoja ovat koolihappo ja kenodeksikoolihappo. Kyseiset sappihapot muodostetaan osana enterohepaattista kiertoa maksassa, jossa niiden lähtöaineena toimii kolesteroli. Primaariset sappihapot kuljetetaan glysiini- ja tauriinikonjugaattien (kuva 1) avulla sappirakkoon, jossa ne väkevöidään ja varastoidaan. Kun primaariset sappihapot altistuvat suolessa bakteereille, niistä muotoutuu sekundaarisia sappihappoja. Tällöin niistä muodostuu deoksikoolihappoa ja litokoolihappoa. Enterohepaattisessa kierrossa sappihapot kiertävät reittiä suolisto porttilaskimo maksa sappi suolisto siten, että rasvaisen ruuan vapauduttua mahalaukusta ohutsuoleen alkaa samalla sappea erittyä sappirakosta. Kun rasva-aineet ovat imeytyneet suolistossa, suurin osa vapautuneista sappihapoista kulkeutuu takaisin sappirakkoon. Osa sappihapoista kuitenkin poistuu virtsan ja ulosteen mukana, jolloin myös kolesterolia poistuu elimistöstä. Tämä kierto tapahtuu yleensä 6 15 kertaa päivässä (kuva 2). Kuva 1: Sappihappojen tauriini- ja glysiinikonjugaatit. 5

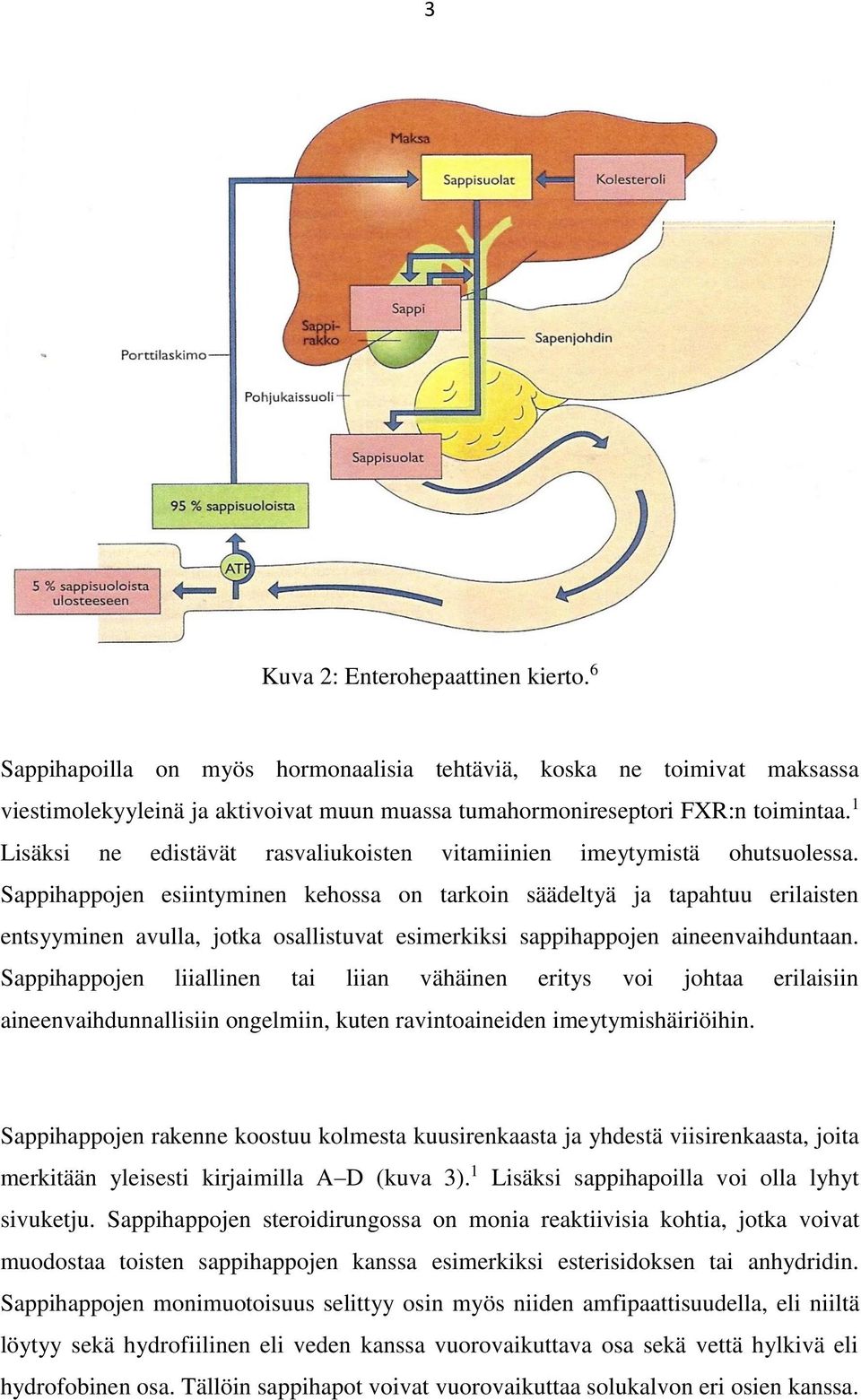

9 3 Kuva 2: Enterohepaattinen kierto. 6 Sappihapoilla on myös hormonaalisia tehtäviä, koska ne toimivat maksassa viestimolekyyleinä ja aktivoivat muun muassa tumahormonireseptori FXR:n toimintaa. 1 Lisäksi ne edistävät rasvaliukoisten vitamiinien imeytymistä ohutsuolessa. Sappihappojen esiintyminen kehossa on tarkoin säädeltyä ja tapahtuu erilaisten entsyyminen avulla, jotka osallistuvat esimerkiksi sappihappojen aineenvaihduntaan. Sappihappojen liiallinen tai liian vähäinen eritys voi johtaa erilaisiin aineenvaihdunnallisiin ongelmiin, kuten ravintoaineiden imeytymishäiriöihin. Sappihappojen rakenne koostuu kolmesta kuusirenkaasta ja yhdestä viisirenkaasta, joita merkitään yleisesti kirjaimilla A D (kuva 3). 1 Lisäksi sappihapoilla voi olla lyhyt sivuketju. Sappihappojen steroidirungossa on monia reaktiivisia kohtia, jotka voivat muodostaa toisten sappihappojen kanssa esimerkiksi esterisidoksen tai anhydridin. Sappihappojen monimuotoisuus selittyy osin myös niiden amfipaattisuudella, eli niiltä löytyy sekä hydrofiilinen eli veden kanssa vuorovaikuttava osa sekä vettä hylkivä eli hydrofobinen osa. Tällöin sappihapot voivat vuorovaikuttaa solukalvon eri osien kanssa.

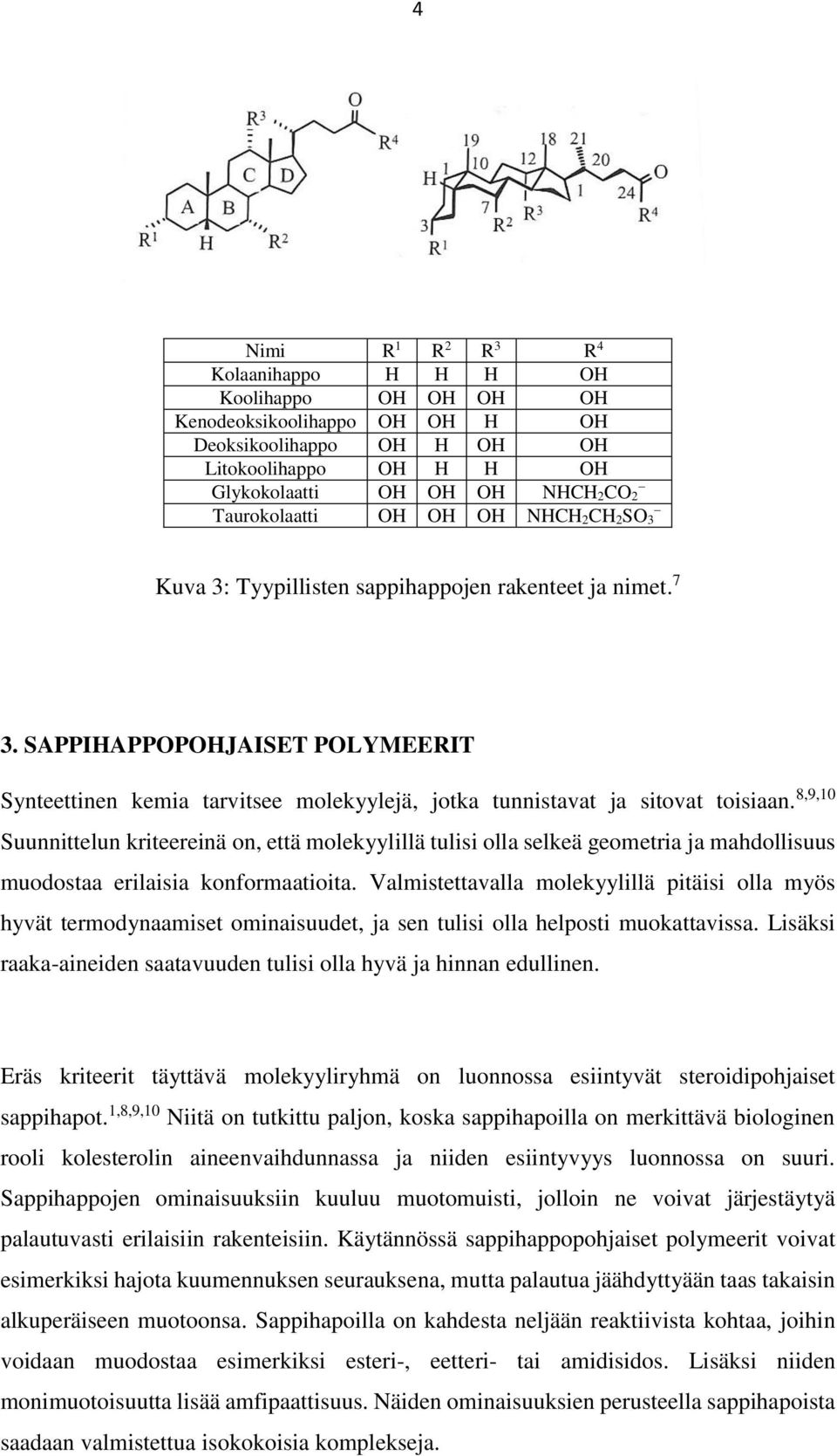

10 4 Nimi R 1 R 2 R 3 R 4 Kolaanihappo H H H OH Koolihappo OH OH OH OH Kenodeoksikoolihappo OH OH H OH Deoksikoolihappo OH H OH OH Litokoolihappo OH H H OH Glykokolaatti OH OH OH NHCH 2CO 2 Taurokolaatti OH OH OH NHCH 2CH 2SO 3 Kuva 3: Tyypillisten sappihappojen rakenteet ja nimet SAPPIHAPPOPOHJAISET POLYMEERIT Synteettinen kemia tarvitsee molekyylejä, jotka tunnistavat ja sitovat toisiaan. 8,9,10 Suunnittelun kriteereinä on, että molekyylillä tulisi olla selkeä geometria ja mahdollisuus muodostaa erilaisia konformaatioita. Valmistettavalla molekyylillä pitäisi olla myös hyvät termodynaamiset ominaisuudet, ja sen tulisi olla helposti muokattavissa. Lisäksi raaka-aineiden saatavuuden tulisi olla hyvä ja hinnan edullinen. Eräs kriteerit täyttävä molekyyliryhmä on luonnossa esiintyvät steroidipohjaiset sappihapot. 1,8,9,10 Niitä on tutkittu paljon, koska sappihapoilla on merkittävä biologinen rooli kolesterolin aineenvaihdunnassa ja niiden esiintyvyys luonnossa on suuri. Sappihappojen ominaisuuksiin kuuluu muotomuisti, jolloin ne voivat järjestäytyä palautuvasti erilaisiin rakenteisiin. Käytännössä sappihappopohjaiset polymeerit voivat esimerkiksi hajota kuumennuksen seurauksena, mutta palautua jäähdyttyään taas takaisin alkuperäiseen muotoonsa. Sappihapoilla on kahdesta neljään reaktiivista kohtaa, joihin voidaan muodostaa esimerkiksi esteri-, eetteri- tai amidisidos. Lisäksi niiden monimuotoisuutta lisää amfipaattisuus. Näiden ominaisuuksien perusteella sappihapoista saadaan valmistettua isokokoisia komplekseja.

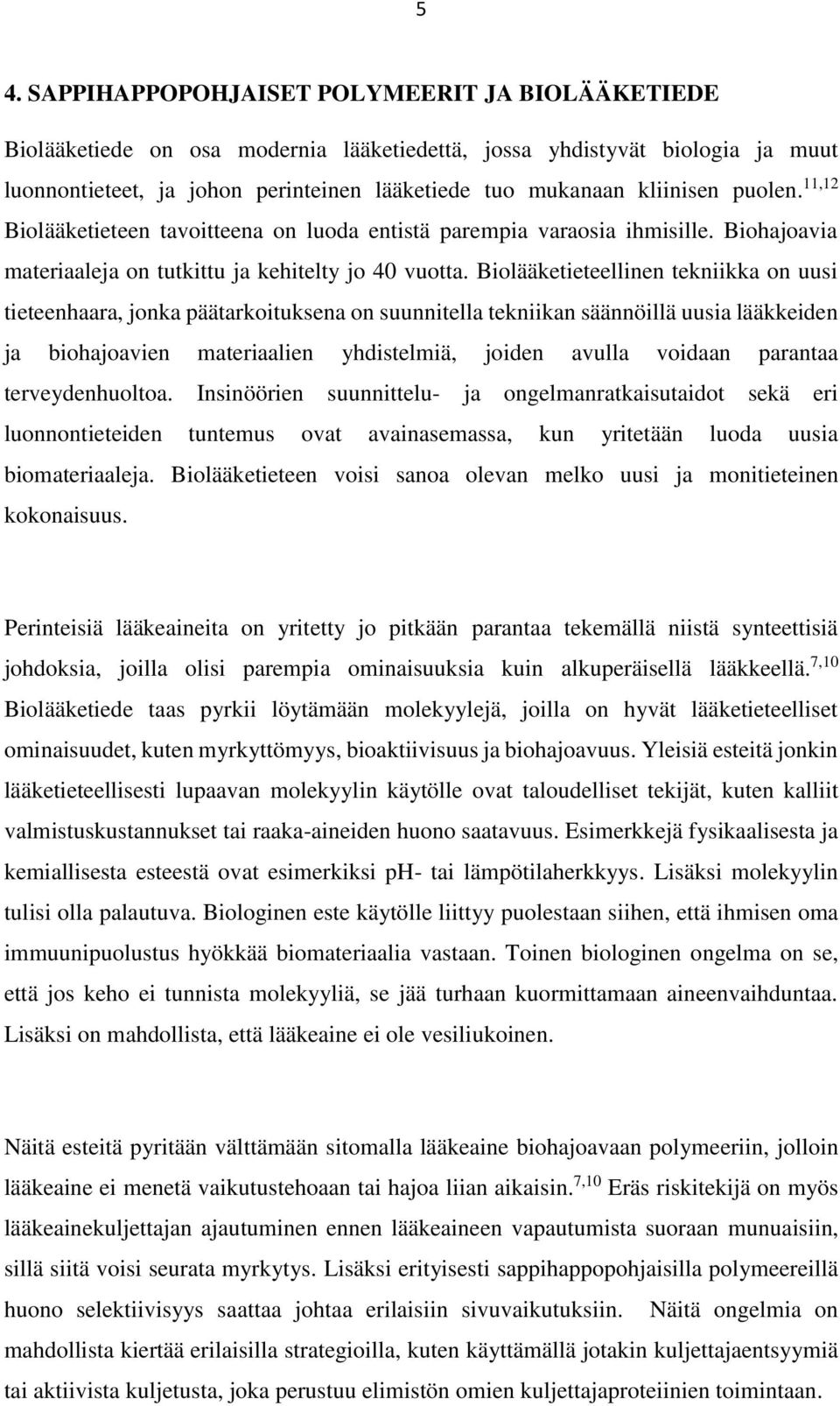

11 5 4. SAPPIHAPPOPOHJAISET POLYMEERIT JA BIOLÄÄKETIEDE Biolääketiede on osa modernia lääketiedettä, jossa yhdistyvät biologia ja muut luonnontieteet, ja johon perinteinen lääketiede tuo mukanaan kliinisen puolen. 11,12 Biolääketieteen tavoitteena on luoda entistä parempia varaosia ihmisille. Biohajoavia materiaaleja on tutkittu ja kehitelty jo 40 vuotta. Biolääketieteellinen tekniikka on uusi tieteenhaara, jonka päätarkoituksena on suunnitella tekniikan säännöillä uusia lääkkeiden ja biohajoavien materiaalien yhdistelmiä, joiden avulla voidaan parantaa terveydenhuoltoa. Insinöörien suunnittelu- ja ongelmanratkaisutaidot sekä eri luonnontieteiden tuntemus ovat avainasemassa, kun yritetään luoda uusia biomateriaaleja. Biolääketieteen voisi sanoa olevan melko uusi ja monitieteinen kokonaisuus. Perinteisiä lääkeaineita on yritetty jo pitkään parantaa tekemällä niistä synteettisiä johdoksia, joilla olisi parempia ominaisuuksia kuin alkuperäisellä lääkkeellä. 7,10 Biolääketiede taas pyrkii löytämään molekyylejä, joilla on hyvät lääketieteelliset ominaisuudet, kuten myrkyttömyys, bioaktiivisuus ja biohajoavuus. Yleisiä esteitä jonkin lääketieteellisesti lupaavan molekyylin käytölle ovat taloudelliset tekijät, kuten kalliit valmistuskustannukset tai raaka-aineiden huono saatavuus. Esimerkkejä fysikaalisesta ja kemiallisesta esteestä ovat esimerkiksi ph- tai lämpötilaherkkyys. Lisäksi molekyylin tulisi olla palautuva. Biologinen este käytölle liittyy puolestaan siihen, että ihmisen oma immuunipuolustus hyökkää biomateriaalia vastaan. Toinen biologinen ongelma on se, että jos keho ei tunnista molekyyliä, se jää turhaan kuormittamaan aineenvaihduntaa. Lisäksi on mahdollista, että lääkeaine ei ole vesiliukoinen. Näitä esteitä pyritään välttämään sitomalla lääkeaine biohajoavaan polymeeriin, jolloin lääkeaine ei menetä vaikutustehoaan tai hajoa liian aikaisin. 7,10 Eräs riskitekijä on myös lääkeainekuljettajan ajautuminen ennen lääkeaineen vapautumista suoraan munuaisiin, sillä siitä voisi seurata myrkytys. Lisäksi erityisesti sappihappopohjaisilla polymeereillä huono selektiivisyys saattaa johtaa erilaisiin sivuvaikutuksiin. Näitä ongelmia on mahdollista kiertää erilaisilla strategioilla, kuten käyttämällä jotakin kuljettajaentsyymiä tai aktiivista kuljetusta, joka perustuu elimistön omien kuljettajaproteiinien toimintaan.

12 6 Sappihappopohjaisten polymeerien käyttö biolääketieteessä perustuu niiden enantioselektiivisyyteen, amfipaattisuuteen ja lähtöaineiden halpaan hintaan. 7 Lisäksi useimmat sappihappopohjaiset polymeerit ovat suhteellisen myrkyttömiä ja ne kestävät elimistön lämpötilan ja ph-arvon. Sappihappopohjaisilla polymeereillä on myös kyky palautuvaan järjestymiseen. Konkreettisina esimerkkeinä voidaan mainita sappihappooligopeptidikonjugaattien käyttö farmakologisissa sovelluksissa, joissa pitkäketjuisia peptideistä muodostuvia rakenteita käytettiin osana rokotteiden kehittämistä. 5,13 Lisäksi sappihappojen aminohappoestereitä on käytetty edistämään lääkeaine asikloviirin biosaatavuutta. 7,14 Kuvassa 4 on kuvattu kohtia, joihin lääkeaine voi sitoutua sappihapon rungossa. 7 Lääkeaine voi liittyä hiileen C3, C7, C12 tai C24. Sappihappopohjaisissa polymeereissä, joita käytetään lääkeaineiden kuljetukseen ja annosteluun, molekyylirungossa oleva karboksyyliryhmä on usein korvattu anhydridillä (kuva 4). Kuva 4: Potentiaalisia sappihappojohdannaisia ja kohtia, joihin lääkeaine voi sitoutua. 7

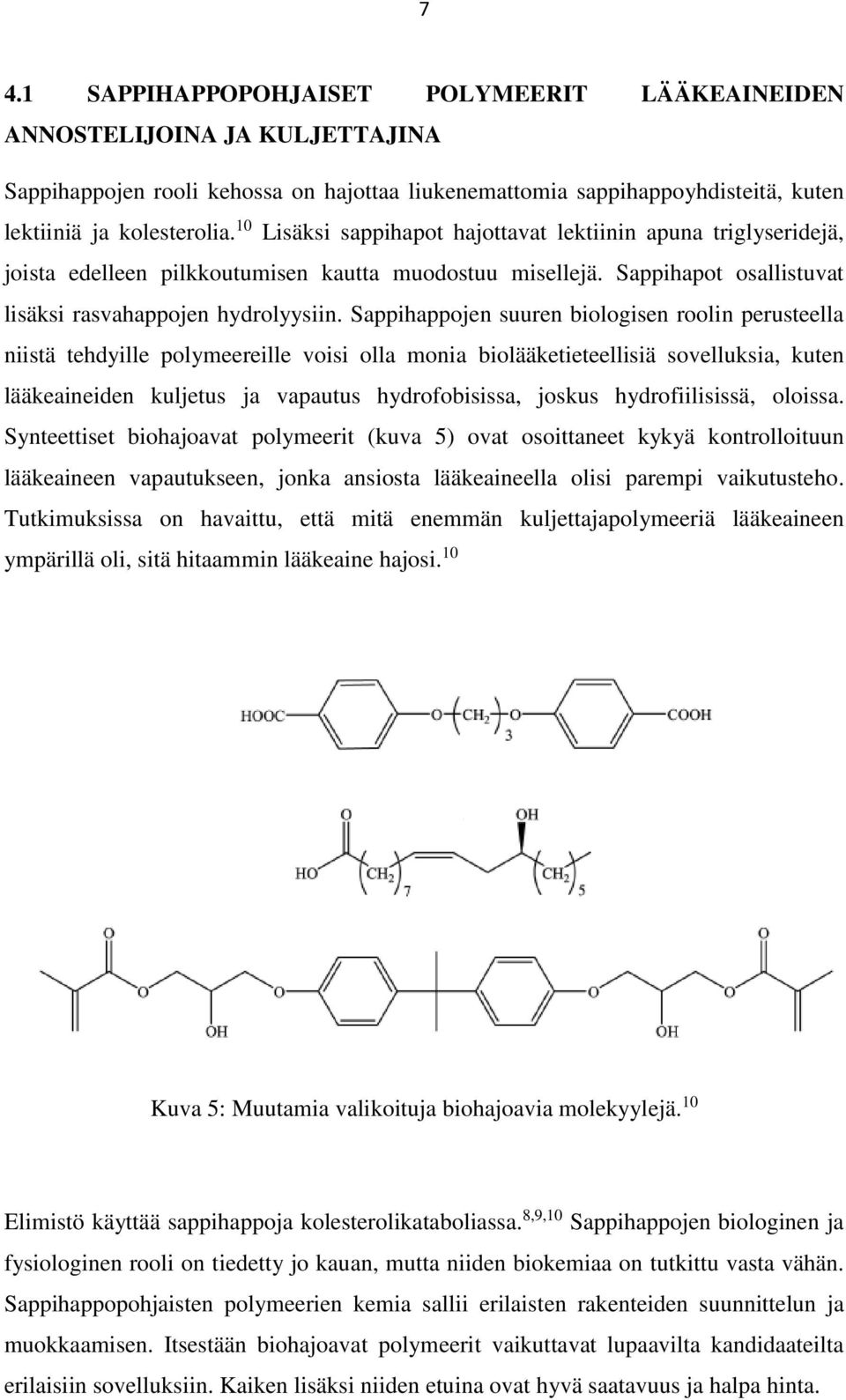

13 7 4.1 SAPPIHAPPOPOHJAISET POLYMEERIT LÄÄKEAINEIDEN ANNOSTELIJOINA JA KULJETTAJINA Sappihappojen rooli kehossa on hajottaa liukenemattomia sappihappoyhdisteitä, kuten lektiiniä ja kolesterolia. 10 Lisäksi sappihapot hajottavat lektiinin apuna triglyseridejä, joista edelleen pilkkoutumisen kautta muodostuu misellejä. Sappihapot osallistuvat lisäksi rasvahappojen hydrolyysiin. Sappihappojen suuren biologisen roolin perusteella niistä tehdyille polymeereille voisi olla monia biolääketieteellisiä sovelluksia, kuten lääkeaineiden kuljetus ja vapautus hydrofobisissa, joskus hydrofiilisissä, oloissa. Synteettiset biohajoavat polymeerit (kuva 5) ovat osoittaneet kykyä kontrolloituun lääkeaineen vapautukseen, jonka ansiosta lääkeaineella olisi parempi vaikutusteho. Tutkimuksissa on havaittu, että mitä enemmän kuljettajapolymeeriä lääkeaineen ympärillä oli, sitä hitaammin lääkeaine hajosi. 10 Kuva 5: Muutamia valikoituja biohajoavia molekyylejä. 10 Elimistö käyttää sappihappoja kolesterolikataboliassa. 8,9,10 Sappihappojen biologinen ja fysiologinen rooli on tiedetty jo kauan, mutta niiden biokemiaa on tutkittu vasta vähän. Sappihappopohjaisten polymeerien kemia sallii erilaisten rakenteiden suunnittelun ja muokkaamisen. Itsestään biohajoavat polymeerit vaikuttavat lupaavilta kandidaateilta erilaisiin sovelluksiin. Kaiken lisäksi niiden etuina ovat hyvä saatavuus ja halpa hinta.

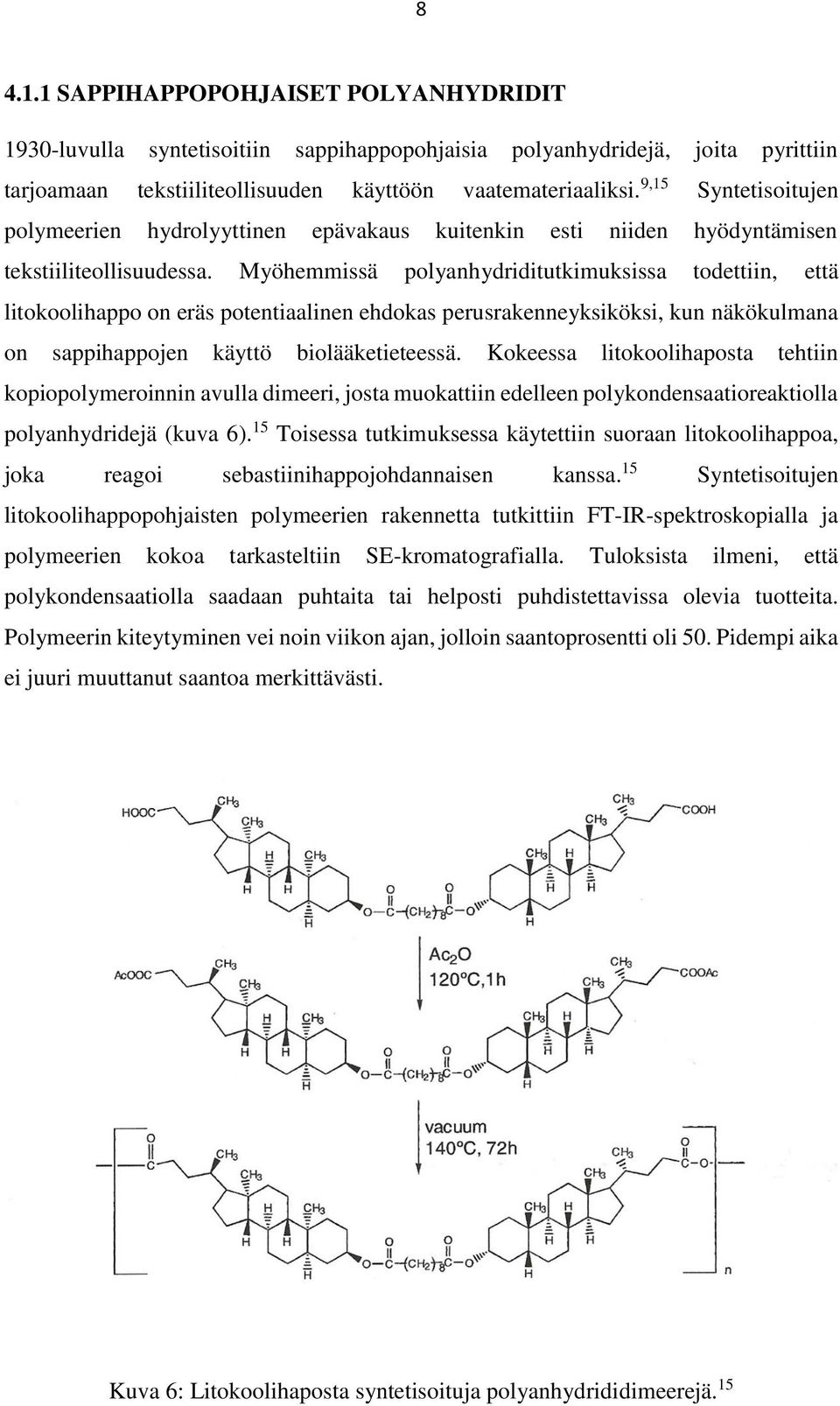

14 SAPPIHAPPOPOHJAISET POLYANHYDRIDIT 1930-luvulla syntetisoitiin sappihappopohjaisia polyanhydridejä, joita pyrittiin tarjoamaan tekstiiliteollisuuden käyttöön vaatemateriaaliksi. 9,15 Syntetisoitujen polymeerien hydrolyyttinen epävakaus kuitenkin esti niiden hyödyntämisen tekstiiliteollisuudessa. Myöhemmissä polyanhydriditutkimuksissa todettiin, että litokoolihappo on eräs potentiaalinen ehdokas perusrakenneyksiköksi, kun näkökulmana on sappihappojen käyttö biolääketieteessä. Kokeessa litokoolihaposta tehtiin kopiopolymeroinnin avulla dimeeri, josta muokattiin edelleen polykondensaatioreaktiolla polyanhydridejä (kuva 6). 15 Toisessa tutkimuksessa käytettiin suoraan litokoolihappoa, joka reagoi sebastiinihappojohdannaisen kanssa. 15 Syntetisoitujen litokoolihappopohjaisten polymeerien rakennetta tutkittiin FT-IR-spektroskopialla ja polymeerien kokoa tarkasteltiin SE-kromatografialla. Tuloksista ilmeni, että polykondensaatiolla saadaan puhtaita tai helposti puhdistettavissa olevia tuotteita. Polymeerin kiteytyminen vei noin viikon ajan, jolloin saantoprosentti oli 50. Pidempi aika ei juuri muuttanut saantoa merkittävästi. Kuva 6: Litokoolihaposta syntetisoituja polyanhydrididimeerejä. 15

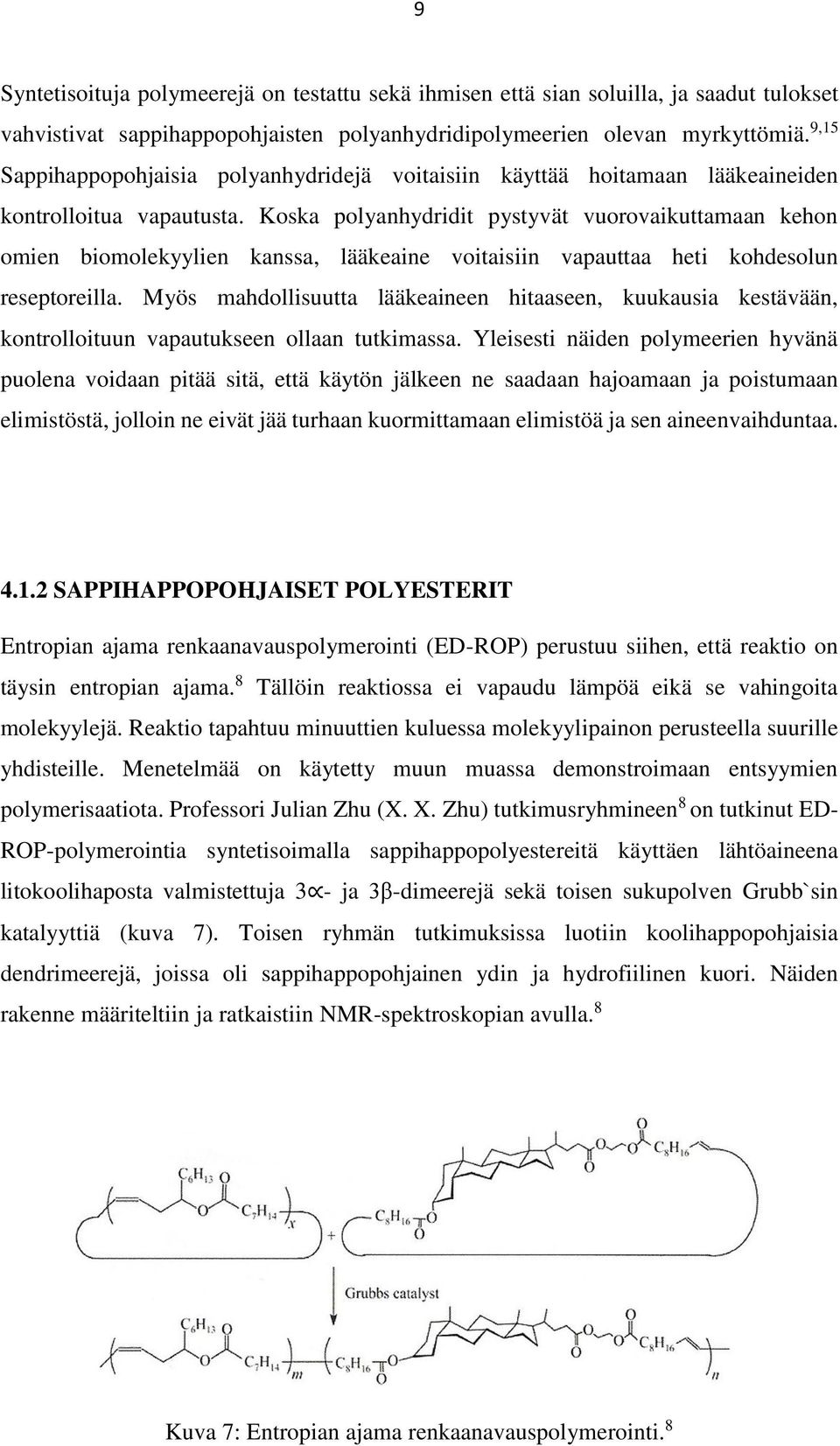

15 9 Syntetisoituja polymeerejä on testattu sekä ihmisen että sian soluilla, ja saadut tulokset vahvistivat sappihappopohjaisten polyanhydridipolymeerien olevan myrkyttömiä. 9,15 Sappihappopohjaisia polyanhydridejä voitaisiin käyttää hoitamaan lääkeaineiden kontrolloitua vapautusta. Koska polyanhydridit pystyvät vuorovaikuttamaan kehon omien biomolekyylien kanssa, lääkeaine voitaisiin vapauttaa heti kohdesolun reseptoreilla. Myös mahdollisuutta lääkeaineen hitaaseen, kuukausia kestävään, kontrolloituun vapautukseen ollaan tutkimassa. Yleisesti näiden polymeerien hyvänä puolena voidaan pitää sitä, että käytön jälkeen ne saadaan hajoamaan ja poistumaan elimistöstä, jolloin ne eivät jää turhaan kuormittamaan elimistöä ja sen aineenvaihduntaa SAPPIHAPPOPOHJAISET POLYESTERIT Entropian ajama renkaanavauspolymerointi (ED-ROP) perustuu siihen, että reaktio on täysin entropian ajama. 8 Tällöin reaktiossa ei vapaudu lämpöä eikä se vahingoita molekyylejä. Reaktio tapahtuu minuuttien kuluessa molekyylipainon perusteella suurille yhdisteille. Menetelmää on käytetty muun muassa demonstroimaan entsyymien polymerisaatiota. Professori Julian Zhu (X. X. Zhu) tutkimusryhmineen 8 on tutkinut ED- ROP-polymerointia syntetisoimalla sappihappopolyestereitä käyttäen lähtöaineena litokoolihaposta valmistettuja 3 - ja 3β-dimeerejä sekä toisen sukupolven Grubb`sin katalyyttiä (kuva 7). Toisen ryhmän tutkimuksissa luotiin koolihappopohjaisia dendrimeerejä, joissa oli sappihappopohjainen ydin ja hydrofiilinen kuori. Näiden rakenne määriteltiin ja ratkaistiin NMR-spektroskopian avulla. 8 Kuva 7: Entropian ajama renkaanavauspolymerointi. 8

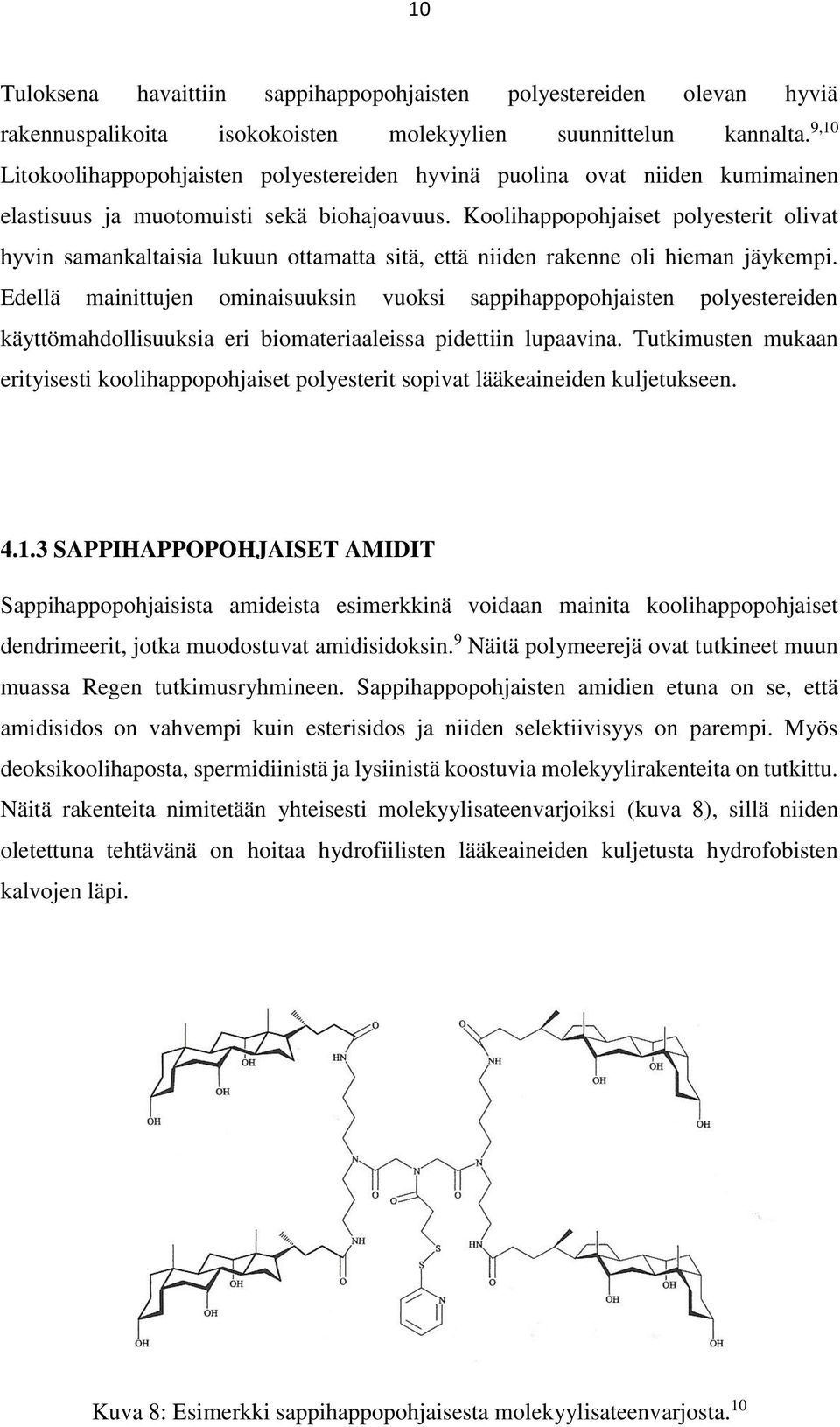

16 10 Tuloksena havaittiin sappihappopohjaisten polyestereiden olevan hyviä rakennuspalikoita isokokoisten molekyylien suunnittelun kannalta. 9,10 Litokoolihappopohjaisten polyestereiden hyvinä puolina ovat niiden kumimainen elastisuus ja muotomuisti sekä biohajoavuus. Koolihappopohjaiset polyesterit olivat hyvin samankaltaisia lukuun ottamatta sitä, että niiden rakenne oli hieman jäykempi. Edellä mainittujen ominaisuuksin vuoksi sappihappopohjaisten polyestereiden käyttömahdollisuuksia eri biomateriaaleissa pidettiin lupaavina. Tutkimusten mukaan erityisesti koolihappopohjaiset polyesterit sopivat lääkeaineiden kuljetukseen SAPPIHAPPOPOHJAISET AMIDIT Sappihappopohjaisista amideista esimerkkinä voidaan mainita koolihappopohjaiset dendrimeerit, jotka muodostuvat amidisidoksin. 9 Näitä polymeerejä ovat tutkineet muun muassa Regen tutkimusryhmineen. Sappihappopohjaisten amidien etuna on se, että amidisidos on vahvempi kuin esterisidos ja niiden selektiivisyys on parempi. Myös deoksikoolihaposta, spermidiinistä ja lysiinistä koostuvia molekyylirakenteita on tutkittu. Näitä rakenteita nimitetään yhteisesti molekyylisateenvarjoiksi (kuva 8), sillä niiden oletettuna tehtävänä on hoitaa hydrofiilisten lääkeaineiden kuljetusta hydrofobisten kalvojen läpi. Kuva 8: Esimerkki sappihappopohjaisesta molekyylisateenvarjosta. 10

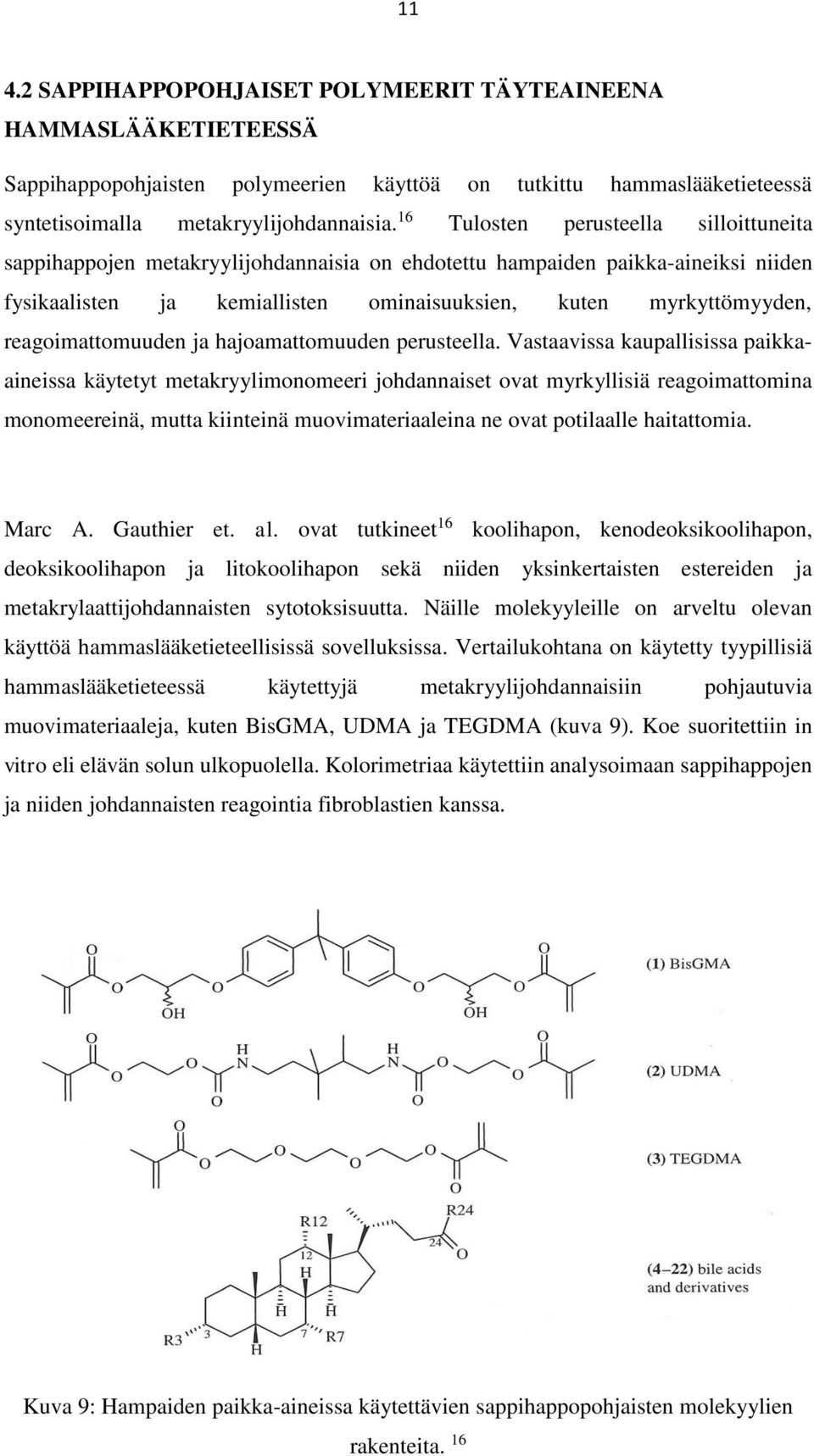

17 SAPPIHAPPOPOHJAISET POLYMEERIT TÄYTEAINEENA HAMMASLÄÄKETIETEESSÄ Sappihappopohjaisten polymeerien käyttöä on tutkittu hammaslääketieteessä syntetisoimalla metakryylijohdannaisia. 16 Tulosten perusteella silloittuneita sappihappojen metakryylijohdannaisia on ehdotettu hampaiden paikka-aineiksi niiden fysikaalisten ja kemiallisten ominaisuuksien, kuten myrkyttömyyden, reagoimattomuuden ja hajoamattomuuden perusteella. Vastaavissa kaupallisissa paikkaaineissa käytetyt metakryylimonomeeri johdannaiset ovat myrkyllisiä reagoimattomina monomeereinä, mutta kiinteinä muovimateriaaleina ne ovat potilaalle haitattomia. Marc A. Gauthier et. al. ovat tutkineet 16 koolihapon, kenodeoksikoolihapon, deoksikoolihapon ja litokoolihapon sekä niiden yksinkertaisten estereiden ja metakrylaattijohdannaisten sytotoksisuutta. Näille molekyyleille on arveltu olevan käyttöä hammaslääketieteellisissä sovelluksissa. Vertailukohtana on käytetty tyypillisiä hammaslääketieteessä käytettyjä metakryylijohdannaisiin pohjautuvia muovimateriaaleja, kuten BisGMA, UDMA ja TEGDMA (kuva 9). Koe suoritettiin in vitro eli elävän solun ulkopuolella. Kolorimetriaa käytettiin analysoimaan sappihappojen ja niiden johdannaisten reagointia fibroblastien kanssa. Kuva 9: Hampaiden paikka-aineissa käytettävien sappihappopohjaisten molekyylien rakenteita. 16

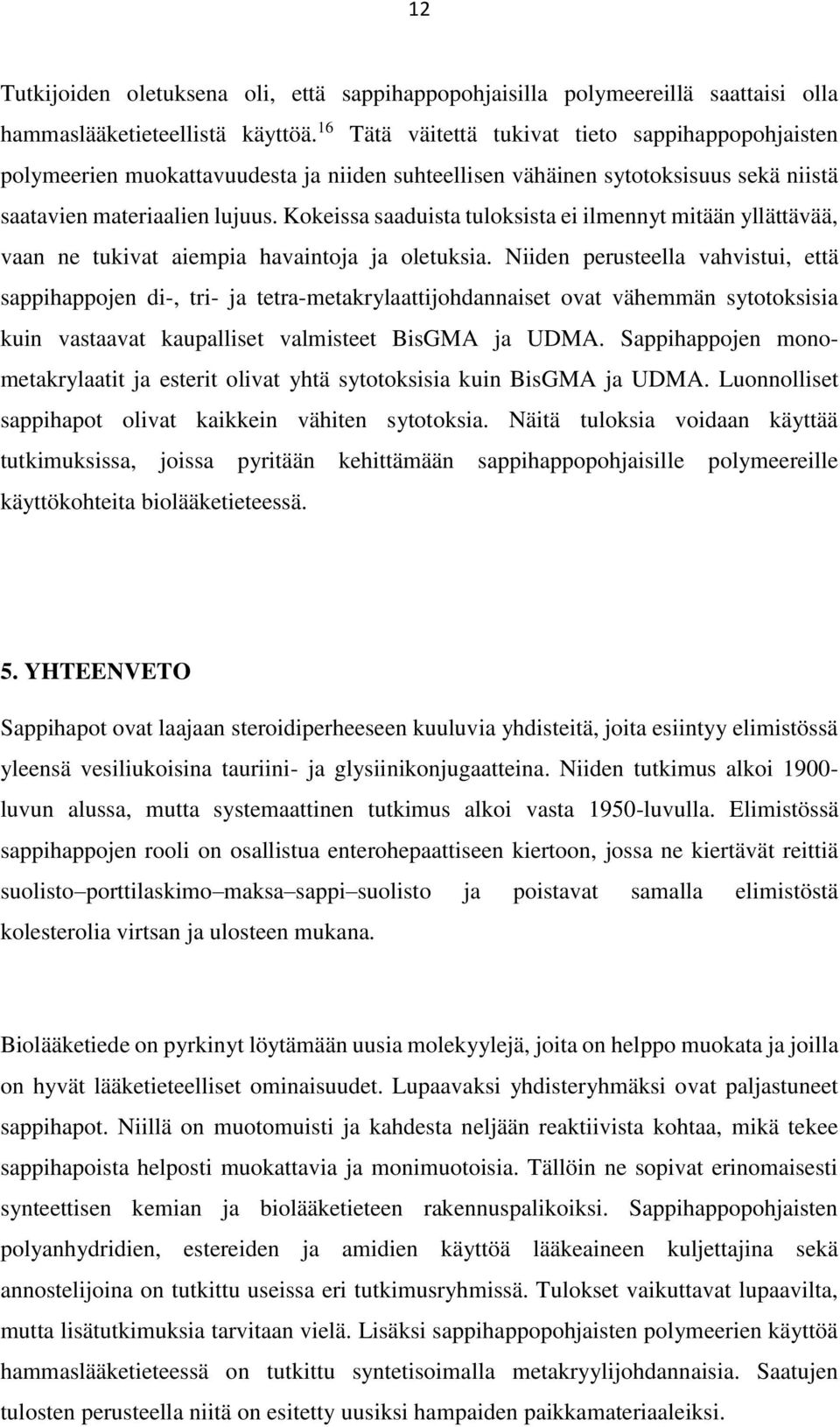

18 12 Tutkijoiden oletuksena oli, että sappihappopohjaisilla polymeereillä saattaisi olla hammaslääketieteellistä käyttöä. 16 Tätä väitettä tukivat tieto sappihappopohjaisten polymeerien muokattavuudesta ja niiden suhteellisen vähäinen sytotoksisuus sekä niistä saatavien materiaalien lujuus. Kokeissa saaduista tuloksista ei ilmennyt mitään yllättävää, vaan ne tukivat aiempia havaintoja ja oletuksia. Niiden perusteella vahvistui, että sappihappojen di-, tri- ja tetra-metakrylaattijohdannaiset ovat vähemmän sytotoksisia kuin vastaavat kaupalliset valmisteet BisGMA ja UDMA. Sappihappojen monometakrylaatit ja esterit olivat yhtä sytotoksisia kuin BisGMA ja UDMA. Luonnolliset sappihapot olivat kaikkein vähiten sytotoksia. Näitä tuloksia voidaan käyttää tutkimuksissa, joissa pyritään kehittämään sappihappopohjaisille polymeereille käyttökohteita biolääketieteessä. 5. YHTEENVETO Sappihapot ovat laajaan steroidiperheeseen kuuluvia yhdisteitä, joita esiintyy elimistössä yleensä vesiliukoisina tauriini- ja glysiinikonjugaatteina. Niiden tutkimus alkoi luvun alussa, mutta systemaattinen tutkimus alkoi vasta 1950-luvulla. Elimistössä sappihappojen rooli on osallistua enterohepaattiseen kiertoon, jossa ne kiertävät reittiä suolisto porttilaskimo maksa sappi suolisto ja poistavat samalla elimistöstä kolesterolia virtsan ja ulosteen mukana. Biolääketiede on pyrkinyt löytämään uusia molekyylejä, joita on helppo muokata ja joilla on hyvät lääketieteelliset ominaisuudet. Lupaavaksi yhdisteryhmäksi ovat paljastuneet sappihapot. Niillä on muotomuisti ja kahdesta neljään reaktiivista kohtaa, mikä tekee sappihapoista helposti muokattavia ja monimuotoisia. Tällöin ne sopivat erinomaisesti synteettisen kemian ja biolääketieteen rakennuspalikoiksi. Sappihappopohjaisten polyanhydridien, estereiden ja amidien käyttöä lääkeaineen kuljettajina sekä annostelijoina on tutkittu useissa eri tutkimusryhmissä. Tulokset vaikuttavat lupaavilta, mutta lisätutkimuksia tarvitaan vielä. Lisäksi sappihappopohjaisten polymeerien käyttöä hammaslääketieteessä on tutkittu syntetisoimalla metakryylijohdannaisia. Saatujen tulosten perusteella niitä on esitetty uusiksi hampaiden paikkamateriaaleiksi.

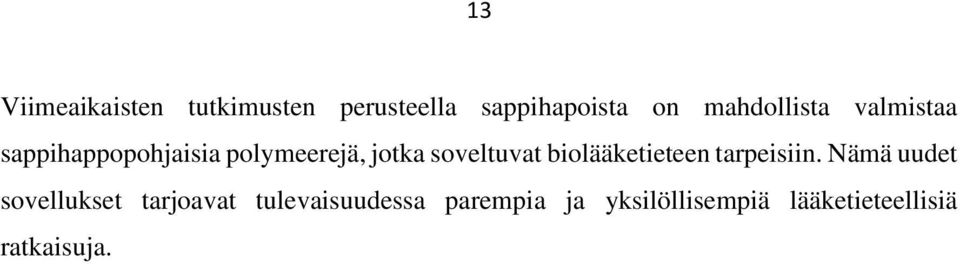

19 13 Viimeaikaisten tutkimusten perusteella sappihapoista on mahdollista valmistaa sappihappopohjaisia polymeerejä, jotka soveltuvat biolääketieteen tarpeisiin. Nämä uudet sovellukset tarjoavat tulevaisuudessa parempia ja yksilöllisempiä lääketieteellisiä ratkaisuja.

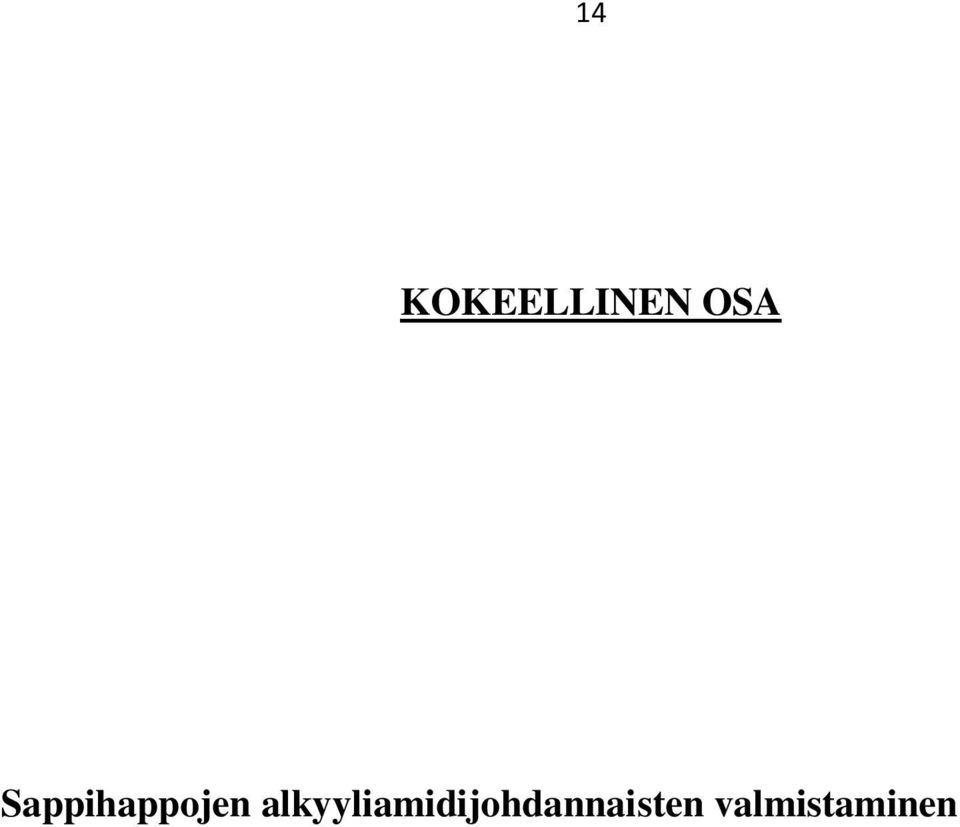

20 14 KOKEELLINEN OSA Sappihappojen alkyyliamidijohdannaisten valmistaminen

21 15 6. TYÖN TARKOITUS Kandidaatintutkielman kokeellisen osan tarkoituksena oli valmistaa sappihappojen alkyyliamidijohdannaisia. Taustalla oli kiinnostus selvittää valmistettujen molekyylien gelatointiominaisuuksia ja verrata niitä aiemmissa tutkimuksissa testattuihin sappihappojohdannaisten gelatoitumisominaisuuksiin. Ensimmäisessä vaiheessa valmistettiin litokoolihaposta metyylilitokolaattia, josta edelleen yritettiin valmistaa litokoolihapon spermidiiniamidia. Tämän epäonnistuttua kokeiltiin seuraavaksi valmistaa metyylilitokolaatista litokoolihapon etyyliamidia. Viimeisenä kokeiltiin valmistaa litokoolihapon anhydridistä litokoolihapon etyyliamidia. Viimeinen synteesi onnistui ja valmistettua molekyyliä on tarkoitus hyödyntää myöhemmin sappihappojohdannaisten gelatointiominaisuuksien tutkimuksissa. 7. MENETELMÄT, LAITTEET JA KÄYTETYT REAGENSSIT Synteesituotteiden puhdistuksessa käytettiin pylväs ja ohutlevykromatografiaa. Ohutlevyinä käytettiin Merckin Kieselgel 60 F254 -ohutlevyjä, joiden koko oli 20 x 20 cm. Pylväspuhdistuksessa käytettiin Merckin Kieselgel 60 -geeliä, jonka partikkelikoko oli 0,040 0,063 mm. Eluenttina käytettiin kloroformin ja metanolin 96:4 seosta. Synteesituotteista ajettiin 1 H NMR spektrit Jyväskylän yliopiston kemian laitoksen Bruker Avance 300 MHz ja Bruker Avance 400 MHz NMR-spektrometreillä. Liuottimena NMR-näytteissä oli deuterokloroformi, jonka jäännösprotonisignaalia, δ(cd2hcl) = 7,26 ppm, käytettiin referenssinä. Reaktiokaavioiden ja molekyylien kuvat piirrettiin ChemBioDraw-ohjelmalla. Taulukossa 1 on esitetty synteeseissä käytetyt reagenssit ja niiden puhtaus sekä valmistaja.

22 16 Taulukko 1: Synteeseissä käytetyt reagenssit. Reagenssi Puhtaus Valmistaja Litokoolihappo 97 % Sigma Metanoli 99,8 % Sigma-Aldrich Asetyylikloridi Spermidiini 99 % Sigma Etyyliamiinihydrokloridi Fluga AG, Bucks SG Trietyyliamiini 99 % Sigma-Aldrich DMF 100 % BOH Prolabo Na2SO4 99,9 % Prolabo Dikloorimetaani Fischer Kloroformi 99 % VWR Vetykloridihappo Brine (kylläinen NaCl liuos) Etyyliklooriformiaatti 97 % Merck 1,4 dioksaani 99 % VWR Rikkihappo Etyyliklooriformiaatti tislattiin ennen käyttöä ja 1,4 dioksaani oli kuivattu Na-langalla. 8. SYNTEESIT Tässä kappaleessa esitellään kandidaatintutkielman kokeellisen osan aikana tehdyt synteesit pääpiirteittäin. Kappaleessa 11 on esitetty tarkat synteesiohjeet.

23 METYYLILITOKOLAATTI Kuva 10: Metyylilitokolaatin valmistus 17 Litokoolihappoa punnittiin kolviin ja liuotettiin metanoliin. Tämän jälkeen kolviin lisättiin magneettisauva ja pipetoitiin katalyyttinen määrä eli 3 pisaraa asetyylikloridia. Refluksoitiin yön yli öljyhauteella +100 :ssa, minkä jälkeen reaktioseoksen annettiin jäähtyä huoneenlämpötilassa. Liuotin evaporoitiin pois ja tuotteesta mitattiin 1 H NMR spektri. 8.2 LITOKOOLIHAPON SPERMIDIINIAMIDI Kuva 11: Litokoolihapon spermidiiniamidin valmistus 18,19,20 Edellisessä synteesissä valmistettua metyylilitokolaattia punnittiin kolviin ja liuotettiin metanoliin. Seokseen lisättiin ylimäärä spermidiiniä. Tämän jälkeen lisättiin magneettisauva, ja reaktioseosta refluksoitiin öljyhauteella yön yli +100 :ssa. Seos kaadettiin 250 ml:aan jäävettä. Kiinteä aine suodatettiin ja pestiin jääkylmällä vedellä käyttäen apuna imupulloa ja sintteriä. Tuotteesta mitattiin 1 H NMR spektri.

24 LITOKOOLIHAPON ETYYLIAMIDIN VALMISTAMINEN Kuva 12: Litokoolihapon etyyliamidin valmistus 18,19,20, tapa 1 Kolmikaulakolvissa jäähdytettiin DMF:a 0 :een suola jää vesihauteen avulla (yhdessä kaulassa säädettävä lämpömittari, toisessa CaCl2 putkella varustettu pystyjäähdyttäjä, ja kolmas kaula vapaana amiinin hydrokloridin lisäystä varten). Kolviin asetettiin magneettisauva ja lisättiin ylimäärä etyyliamidin hydrokloridia. Tämän jälkeen kolviin lisättiin tiputussuppilon kautta hitaasti ylimäärä trietyyliamidia. Suola jää vesihaude poistettiin ja seoksen annettiin sekoittua magneettisekoittajalla 30 minuuttia huoneenlämpötilassa. Kaksikaulakolviin punnittiin metyylilitokolaattia, joka liuotettiin metanoliin. Edellisessä vaiheessa valmistettu DMF:iin liuotettu etyyliamiini lisättiin tipoittain kolviin ja seosta refluksoitiin yön yli öljyhauteella +100 :ssa. Tämän jälkeen seos kaadettiin 200 ml:aan jäävettä ja kiinteä aine suodatettiin Büchner-suppiloa ja sintteriä käyttäen. Raakatuotteesta mitattiin 1 H NMR-spektri. Kuva 13: Litokoolihapon anhydridin valmistus 21,22,23,24

25 19 Koska edellä kuvattu synteesi ei onnistunut, päätettiin kokeilla toista valmistustapaa. Tarkoituksena oli tehdä litokoolihaposta reaktiivisempi, jolloin päätettiin valmistaa litokoolihapon anhydridi. Litokoolihappoa liuotettiin Na-kuivattuun dioksaaniin 100 ml:n kolmekaulakolvissa. Kolviin lisättiin magneettisauva ja seos jäähdytettiin +10 :een. Kolviin lisättiin ylimäärä trietyyliamidia tiputussuppilon kautta. Tämän jälkeen kolviin lisättiin hitaasti vastatislattua etyyliklooriformiaattia, joka oli liuotettu 3 ml:aan Na-kuivattua dioksaania. Jää vesihaude poistettiin ja seoksen annettiin sekoittua magneettisekoittajalla huoneenlämpötilassa 30 minuuttia. Kuva 14: Litokoolihapon etyyliamidin valmistus 21,22,23,24, tapa 2 Etyyliamiini vapautettiin hydrokloridisuolastaan kuten edellä. Tämän jälkeen DMF:iin liuotettu etyyliamiini lisättiin tipoittain kolviin, jossa oli litokoolihapon anhydridiä. Seosta refluksoitiin yön yli öljyhauteella +100 :ssa, jonka jälkeen seoksen annettiin jäähtyä ja liuotin evaporoitiin pois käyttäen rotavaporia. Raakatuote liuotettiin 100 ml:aan CHCl3:a. Orgaanista kerrosta pestiin vedellä, HCl liuoksella ja kylläisellä NaCl liuoksella. Orgaaninen kerros kuivattiin Na2SO4:lla ja suodatettiin sekä liuotin evaporoitiin pois rotavaporilla. Tuotteista mitattiin 1 H NMR spektrit. Litokoolihapon anhydridistä valmistetulle raakatuotteelle suoritettiin pylväskromatografinen puhdistus. Pylväästä kerättiin koeputkiin useita fraktioita. Tämän jälkeen joka toiselle koeputkelle suoritettiin ohutlevykromatografinen ajo. Ajojen perusteella pääteltiin mitkä fraktiot yhdistetään. Yhdistetyistä fraktiosta mitattiin 1 H

26 20 NMR spektrit, joiden perusteella löydettiin puhdas tuote. Puhdistettu tuote kuivattiin vakuumilinjassa ja siitä mitattiin 1 H NMR spektri. 9. TULOKSET JA NIIDEN TARKASTELU Metyylilitokolaattia valmistettiin kaksi kertaa (JA 001 ja JA 005). Yhdisteen teoreettinen saanto synteesiohjeen perusteella oli 3,16 g. Todellinen saanto tuotteelle JA 001 oli 2,85 g ja tuotteelle JA 005 2,96 g. Tuotteiden puhtaus varmistettiin 1 H NMR spektroskopiaa käyttäen. Liitteinä 1 ja 2 olevissa spektreissä havaitaan siirtymä 3,5 4,0 ppm:n välissä. Siirtymän integraali on lähellä kolmea, mikä vastaa esteröityneen metyyliryhmän signaalia. Saantoprosentti tuotteelle JA-001 oli 90,2 % ja tuotteella JA ,7 %. Litokoolihapon spermidiiniamidia (JA 002 ja JA 003) yritettiin valmistaa kaksi kertaa. Ensimmäisellä kerralla käytettiin noin 10 kertainen ylimäärä spermidiiniä. Toisella kerralla spermidiiniä käytettiin noin 1,1 kertainen ylimäärä. Reaktion etenemistä ja tuotteen puhtautta tutkittiin 1 H NMR spektroskopiaa käyttäen. Liitteinä 3 ja 4 olevissa spektreissä havaitaan signaalit kemiallisen siirtymän arvoilla 6.2 ppm ja 6.8 ppm, jotka esiintyvät tyypillisesti amidiprotonien alueella. Synteeseissä JA 002 ja JA 003 syntyi spermidiiniamidien seos, jossa spermidiini oli reagoinut erikseen molemmista aminoryhmistään. Lisäksi saannot olivat molemmilla kerroilla niin pienet, että tuotteita ei alettu puhdistaa. Yhdisteen JA 002 teoreettinen saanto oli 0,19 g ja yhdisteen JA 003 1,30 g. Litokoolihapon etyyliamidia yritettiin valmistaa kolme kertaa (JA 004, JA 006 ja JA 007). Ensimmäisellä kerralla reaktioseosta sekoitettiin yön yli huoneenlämmössä ja toisen yön yli refluksoitiin. Reaktion etenemistä seurattiin 1 H NMR spektroskopian avulla. Spektrissä havaittiin signaali kemiallisen siirtymän arvolla 4,5 ppm. Signaalin integraali oli noin 1 (liite 5). Tämän arveltiin vastaavan amidiprotonia ja reaktion arveltiin onnistuneen. Pesujen jälkeen orgaaniseen faasin jäi kuitenkin vain metyylilitokolaattia (liite 6). Toisella kerralla reaktioseosta refluksointi yhden yön yli. Pesujen jälkeen

27 21 orgaaniseen faasiin jäi jälleen vain metyylilitokolaattia (liite 7), joten synteesit epäonnistuivat. Teoreettinen saanto tuotteille JA 004 ja JA 006 oli 1,55 g. Kolmannella kerralla litokoolihapon etyyliamidia valmistettiin antamalla etyyliamidin reagoida reaktiivisemman litokoolihapon anhydridin kanssa. Pesujen jälkeen raakatuotteesta mitattiin 1 H NMR spektri, jonka perusteella raakatuotteen joukossa oli haluttua tuotetta. Seokselle päätettiin tehdä pylväskromatografinen puhdistus. Pylväästä kerättiin koeputkiin 76 fraktiota. Ohutlevykromatografian perusteella päätettiin, mitkä fraktiot yhdistetään. Fraktiot 25 35, ja päätettiin yhdistää. Fraktioista mitattujen 1 H NMR spektrien vertailun perusteella todettiin, että fraktiot eivät sisältäneet tuotetta. Lisäksi fraktioiden H NMR spektrissä näkyi hiilen 18 kohdalla epäpuhtauksia. Fraktioissa todettiin olevan puhdasta tuotetta. Liittenä 8 on puhtaan tuotteen 1 H NMR spektri. Teoreettinen saanto tuotteelle JA 007 oli 2,70 g ja todellinen saanto 0,098 g. Saantoprosentti tuotteelle JA 007 oli 3,63 %. 10. YHTEENVETO Suurin osa synteeseistä epäonnistui. Metyylilitokolaatista yritettiin valmistaa litokoolihapon spermidiiniamidia. Raakatuote oli kuitenkin spermidiiniamidien seos, jota ei vähäisen määrän vuoksi ollut järkevää puhdistaa. Myöskään metyylilitokolaatista valmistettua litokoolihapon etyyliamidia ei saatu puhdistettua. Reaktiota ei mahdollisesti edes tapahtunut. Litokoolihapon anhydridistä onnistuttiin kuitenkin valmistamaan puhdasta litokoolihapon etyyliamidia. Valmistettua tuotetta voidaan käyttää tulevissa gelatointikokeissa.

28 SYNTEESIOHJEET 11.1 METYYLILITOKOLAATTI Yhdistettä valmistettiin kaksi kertaa (JA 001 ja JA 005). Litokoolihappoa liuotettiin 3,01 g (8 mmol) 50 ml:aan metanolia 100 ml:n kolvissa. Katalyytiksi lisättiin 3 Pasteurpipetin tippaa asetyylikloridia. Reaktioseosta refluksoitiin yön yli noin +100 :ssa. Refluksoinnin jälkeen liuotin evaporoitiin pois käyttämällä rotavaporia. Tuotteen puhtaus varmistettiin NMR-spektroskopiaa käyttäen, jonka jälkeen tuote vietiin kuivumaan yön yli vakuumilinjaan LITOKOOLIHAPON SPERMIDIINIAMIDI Yhdistettä yritettiin tehdä kaksi kertaa (JA 002 ja JA 003). Ensimmäisellä kerralla käytettiin noin 10 kertainen ylimäärä spermidiiniä ja reaktioseosta refluksoitiin öljyhauteella 48 h. Toisella kerralla spermidiiniä oli noin 1,1 kertainen ylimäärä ja reaktioseosta refluksoitiin 24 h. Synteesiohje tuotteelle JA 002: Edellisessä vaiheessa valmistettua metyylilitokolaattia liuotettiin 0,15 g (0,38 mmol) 25 ml:aan metanolia 50 ml:n kolvissa. Seokseen lisättiin 0,57 g (3,5 mmol) spermidiiniä. Reaktioseosta refluksoitiin öljyhauteella 48 h +100 :ssa. Reaktion etenemistä seurattiin 1 H NMR spektroskopian avulla. Kun reaktio oli saavuttanut tasapainotilan, seos kaadettiin 400 ml:aan jäävettä. Kiinteä aine suodatettiin imupulloa ja sintteriä apuna käyttäen sekä pestiin 4 kertaa pienellä määrällä vettä. Saatu kiinteä aine karakterisoitiin NMR-spektroskopiaa käyttäen. Tuotetta ei alettu puhdistamaan pienen määrän vuoksi. Synteesiohje tuotteelle JA 003: Edellisessä vaiheessa valmistettua metyylilitokolaattia liuotettiin 1,02 g (2,6 mmol) 25 ml:aan metanolia 50 ml:n kolvissa. Seokseen lisättiin 0,41 g (2,8 mmol) spermidiiniä. Reaktioseosta refluksoitiin yön yli öljyhauteella noin +100 :ssa. Refluksoinnin jälkeen

29 23 varmistettiin NMR spektroskopiaa käyttäen, että reaktio on saavuttanut tasapainotilansa. Tämän jälkeen seos kaadettiin 100 ml:aan jäävettä. Kiinteä aine erotettiin suodattamalla imupulloa ja sintteriä apuna käyttäen sekä pestiin kerran pienellä määrällä jäävettä. Saatu kiinteä aine karakterisoitiin NMR-spektroskopiaa käyttäen. Tuotetta ei alettu puhdistamaan pienen määrän vuoksi LITOKOOLIHAPON ETYYLIAMIDI Yhdistettä valmistettiin kolme kertaa (JA 004, JA 006 ja JA 007). Ensimmäisellä kerralla reaktioseosta sekoitettiin yön yli huoneenlämpötilassa ja toisen yön yli seosta refluksoitiin +100 :ssa öljyhauteella. Toisella kerralla seosta refluksoitiin yön yli +100 :ssa öljyhauteella ja kolmannella kerralla sekoitettiin yön yli huoneenlämpötilassa. Ensimmäisessä ja toisessa synteesissä käytettiin lähtöaineena metyylilitokolaattia, mutta kolmannella kerralla käytetiin reaktiivisempaa litokoolihapon anhydridiä. Synteesiohje JA 004: Suola jää vesihauteen avulla jäähdytettiin 30 ml DMF:a 0 :een 250 ml:n kolmekaulakolvissa (yhdessä kaulassa säädettävä lämpömittari DMF:n lämpötilan tarkkailemiseksi, toisessa CaCl2-putkella varustettu pystyjäähdyttäjä ja kolmas kaula vapaana amiinin hydrokloridin lisäystä varten). Kolviin asetettiin magneettisauva ja kolviin lisättiin koko ajan sekoittaen 6,20 g etyyliamidin hydrokloridia. Tämän jälkeen kolviin lisättiin tiputussuppilon kautta hitaasti 11 ml trietyyliamidia. Suola jää vesihaude poistettiin ja seoksen annettiin sekoittua magneettisekoittajalla huoneenlämpötilassa 30 minuutin ajan. 250 ml:n kaksikaulakolviin punnittiin 1,35 g metyylilitokolaattia ja se liuotettiin 50 ml:aan metanolia. Edellisessä vaiheessa valmistettu DMF:iin liuotettu etyyliamiini lisättiin tipoittain kolviin ja sekoittamista jatkettiin huoneenlämpötilassa yön yli. Reaktion etenemistä seurattiin 1 H NMR spektroskopian avulla. Tämän jälkeen seosta refluksoitiin yön yli öljyhauteella +100 :ssa. Refluksoinnin jälkeen varmistettiin NMR spektroskopiaa käyttäen, että reaktio on saavuttanut tasapainotilansa. Seos kaadettiin 200

30 24 ml:aan jäävettä. Kiinteä aine suodatettiin imupulloa ja sintteriä käyttäen sekä pestiin kaksi kertaa pienellä määrällä jääkylmää vettä. Raakatuotteesta mitattiin 1 H NMR spektri. Raakatuote liuotettiin 100 ml:aan CHCl3:a. Orgaaninen kerros pestiin 2x75 ml:lla vettä, 2x75m:lla 0,1 M HCl-liuosta, 2x75 ml:lla vettä ja 2x75 ml:lla kylläistä NaCl liuosta. Orgaaninen kerros kuivattiin Na2SO4:lla, kuivausaine suodatettiin ja liuotin evaporoitiin pois rotavaporilla. Saatu kiinteä aine karakterisoitiin NMR spektroskopiaa käyttäen. Tuote JA 004 osoittautui metyylilitokolaatiksi, joten sitä ei kuivattu vakuumilinjassa. Synteesiohje JA 006: Synteesi suoritettiin pääosin synteesiohjeen JA 004 mukaisesti. Poikkeuksena oli, että reaktioseosta ei sekoitettu aluksi yön yli huoneenlämpötilassa, vaan seoksen refluksointi aloitettiin heti. Synteesiohje JA 007: Litokoolihappo 1,89 g (5 mmol) liuotettiin 42 ml:aan Na kuivattua dioksaania 100 ml:n kolmikaulakolvissa. (Yhdessä kaulassa säädettävä lämpömittari, toisessa CaCl2 putkella varustettu pystyjäähdyttäjä ja kolmannessa kaulassa tiputussuppilo). Kolviin lisättiin magneettisauva ja seos jäähdytettiin jää vesihauteessa +10 C:een. Kolviin lisättiin 0,94 ml (6,7 mmol) trietyyliamiinia tiputussuppilon kautta. Tämän jälkeen kolviin lisättiin hitaasti 0,64 ml (6,7 mmol) vasta tislattua etyyliklooriformiaattia, joka oli liuotettu 3 ml:aan Na-kuivattua dioksaania. Jää vesihaude poistettiin ja seoksen annettiin sekoittua magneettisekoittajalla huoneenlämpötilassa 30 minuuttia. Tällä aikaa toisessa 100 ml:n kolmikaulakolvissa jäähdytettiin 10 ml DMF:a 0 :een suola vesi jäähauteen avulla. Kolviin lisättiin magneettisauva ja koko ajan sekoittaen 0,55 g (6,7 mmol) aminoetaanin hydrokloridia. Tämän jälkeen kolviin lisättiin tiputussuppilon kautta hitaasti 0,94 ml (6,7 mmol) trietyyliamidia. Suola jää vesihaude poistettiin ja seoksen annettiin sekoittua magneettisekoittajalla huoneenlämpötilassa 30 minuuttia.

31 25 DMF:iin liuotettu aminoetaani lisättiin tipoittain ensimmäiseen kolviin, joka sisälsi litokoolihapon anhydridin. Sekoittamista jatkettiin yön yli huoneenlämpötilassa. Liuotin evaporoitiin pois rotavaporia käyttäen ja raakatuotteesta mitattiin 1 H NMR spektri. Raakatuote puhdistettiin samalla tavalla kuin JA 004 synteesiohjeessa. Raakatuotteesta mitattiin 1 H NMR spektri. Tämän jälkeen aloitettiin pylväspuhdistus. Pylväspuhdistusta varten kokeiltiin ohutlevykromatografian avulla eluenttia dikloorimetaani ja metanoli tilavuussuhteissa 96:4, 90:10 ja 88:12. Näistä valittiin tilavuussuhde 96:4, joka oli paras yhdistelmä. Pylvääseen asetettiin pala pumpulia, jotta kiinteä faasi pysyy paikallaan. Pylvästä varten valmistettiin eluentista ja silica-geelistä jähmeähkö seos. Pylväästä kerättiin koeputkiin yhteensä 76 fraktiota. Tämän jälkeen joka toisesta fraktiosta ajettiin ohutlevyt, joiden perusteella päätettiin, mitkä fraktiot yhdistetään. Yhdistetyistä fraktioista mitattiin 1 H NMR spektrit, joiden vertailun perusteella pääteltiin missä fraktiossa on puhdasta tuotetta. Lopuksi tuote kuivattiin vakuumilinjassa. 12. SYNTETISOIDUT MOLEKYYLIT Kuva 15: Metyylilitokolaatti

32 26 Kuva 16: Litokoolihapon spermidiiniamidi Kuva 17: Litokoolihapon anhydridi Kuva 18: Litokoolihapon etyyliamidi

33 KIRJALLISUUSLUETTELO 1. A. F. Hofmann ja L. R. Hagey, Bile Acids: Chemistry, Pathochemistry, Biology, Pathobiology, and Therapeutics, Cell.Mol.Life Sci. 2008, 65, J. Sjövall, Fifty years with bile acids and steroids in health and disease. Lipids. 2004, 39, P. B. Hylemon, H. Zhou, W. M. Pandak, S. Ren, G. Gil ja P. Dent, Bile acids as regulatory molecules, Journal of Lipid Research. 2009, 50, H. Sobotka, The Chemistry of the Steroids,Williams and Wilkings, Baltimore, Minna Tolonen, Sappihappojen aminohappo- ja oligopeptidikonjugaatit, Jyväskylän yliopisto, Jyväskylä, E. Haug, O. Sand, Ø. V. Sjaastad, K. C. Toverud ja K. Sillman, Ihmisen fysiologia, 5. painos, Sanoma Pro, Helsinki, E. Sievänen, Exploitation of Bile Acid Transport Systems in Prodrug Design, Molecules. 2007, 12, J. E. Gautrot ja X. X. Zhu, Shape Memory Polymers Based on Naturally-Occurring Bile Acids, Macromolecules. 2009, 42, J. W. Zhang ja X. X. Zhu, Biomaterials made of bile acids, Science of China series: Chemistry. 2009, 52, J. E. Gautrot ja X. X. Zhu, Biodegradable polymers based on bile acids and potential biomedical applications, Journal of Biomaterial science, Polymer Edition. 2006, 17, Biomedical engineer: Job description, Prospects - the UK`s official gratuate careers website, ( ). 12. Biolääketiede ja tekniikka - entistä parempia varaosia ihmisille, Suomen akatemia, ( ). 13. C. A. Bode, T. Bechet, E. Prodhomme, K. Gheysen, P. Gregoir, J. C. Martins, C. P. Muller ja A. Madder, Towards the conformational mimicry of the measles virus HNE loop: design, synthesis and biological evaluation of a cyclic bile acid-peptide conjugate, Org. Biomol. Chem. 2009, 7, S. Tolle-Sander, K. A. Lentz, D. Y. Maeda, A. Coop ja J. E. Polli, Increased Acyclovir Oral Bioavailability via a Bile Acid Conjugate, Mol. Pharm. 2004, 1,

34 S. Gouin, X. X. Zhu ja S. Lehnert, New Polyanhydrides Made from a Bile Acid Dimer and Sebacic Acid: Synthesis, Characterization, and Degradation, Macromolecules. 2000, 33, M. A. Gauthier, P. Simard, Z. Zhang and X.X. Zhu, Bile acids as constituents for dental composites: in vitro cytotoxicity of (meth) acrylate and other ester derivatives of bile acids, Journal of The Royal Society. 2007, 4, Y. Ono, A. Kawase, H. Watanabe, A. Shiraisi, S. Takeda, Y. Higuchi, K. Sato, T. Yamauchi, T. Mikami, M. Karo, N. Tsugawa, T. Okano ja N. Kubodera, Syntheses and preventive effects of analogues related to 1α,25-dihydroxy-2β-(3- hydroxypropoxy)vitamin D3 (ED-71) on bone mineral loss in ovariectomized rats, Bioorg. Med. Chem. 1998, 6, P.S. Pandey ja R.B. Singh, Synthesis of a head to head cholaphane, Tetrahedron Lett. 1997, 38, P.S. Pandey, R. Rai ja R.B. Dingh, Synthesis of cholic acid-based molecular reseptors: head to head cholaphanes, J. Chem. Soc. Perkin Trans , J. Tamminen, E. Kolehmainen, J. Linnanto, P. Vainiotalo, S. Vuorikoski ja R. Kauppinen, 13 C, 15 N and 113 Cd NMR and molecular orbital studies of Novel Bile Acid N (2-aminoethyl)amides as Their Cd 2+ complexes, J. Inclusion Phenom. Macrocyclic Chem. 2000, 37, S. Bergstrom ja A. Norman, Synthesis of Conjugated Bile Acids and Steroids, Acta Chem. Scand. 1953, 7, E. Virtanen, J. Tamminen, J. Linnanto, P. Mänttäri, P. Vainiotalo ja E. Kolehmainen, Synthesis, 1 H, 13 C, 15 N, and 113 Cd NMR, ESI-TOF MS, semiempirical MO (PM3), ab initio/hf, and cation/anion binding studies of N-. deoxycholyl-l-tryptophan, J. Inclusion Phenom. Macrocyclic Chem. 2002, 43, V. Noponen, Nonappa, M. Lahtinen, A. Valkonen, H. Salo, E. Kolehmainen ja E. Sievänen, Bile acid amino acid ester conjugates: gelation, structural properties and thermoreversible solid to solid phase transition, Soft Matter. 2010, 6, V. Noponen, A. Valkonen, M. Lahtinen, H. Salo ja E. Sievänen, Self-assembly properties of bile acid derivatives of L-cysteine, L-valine, and L-serine alkyl esters, Supramol. Chem., 2013, 5,

35 29 LIITE 1 JA-001 Metyylilitokolaatin NMR-spektri

36 30 LIITE 2 JA 005 Metyylilitokolaatin NMR-spektri

37 31 LIITE 3 JA 002 Litokoolihapon spermidiiniamidi

38 32 LIITE 4 JA 003 Litokoolihapon spermidiiniamidi

39 33 LIITE 5 JA 004 Litokoolihapon etyyliamidin raakatuote

40 34 LIITE 6 JA 004 Litokoolihapon etyyliamidi puhdistamisen jälkeen

41 35 LIITE 7 JA 006 Litokoolihapon etyyliamidi puhdistamisen jälkeen

42 36 LIITE 8 JA 007 Litokoolihapon etyyliamidin NMR-spektri
