1 Ajankohtaista merenmittauksesta ja N2000 infoa Yksikön päällikkö Merenmittaustietojen hallinta

2 Sisältö Taustaa merenmittauksesta Missä mennään? Miten mitataan? Mihin käytetään? N2000 infoa

3 Taustaa, merenmittaukset Suomen valtiolla on merikartoitusvelvoite. Merikartoitusvelvoite koskee kaikkia kansainvälisen merenkulkuorganisaation International Maritime Organization IMO jäsenmaita. Itämeren suojelukomissio Helsinki Commission (HELCOM) on asettanut merikartoitusvelvoitteita kaikille Itämeren valtioille

4 Taustaa, merenmittaukset Suomen aluevesien merenpohjan kartoitus on luvanvaraista toimintaa. Tiheät merenmittausaineistot ovat salassa pidettäviä maanpuolustuksellisin perustein. Toimivaltainen lupaviranomainen näiden tietojen hankkimisessa ja tiheämmässä muodossa julkaisemisessa on Puolustusvoimain pääesikunta. Merenmittaustiedot sisävesiltä ja Suomen talousvyöhykkeeltä ovat julkista tietoa

5 Taustaa, merenmittaukset Merenmittaustietojen hankinta ja hallinta ovat osa ISO 9001 standardoitua merikartoitusprosessia Merenmittaustietojen hankinta ja laadunhallinta perustuvat IHO S 44 standardiin

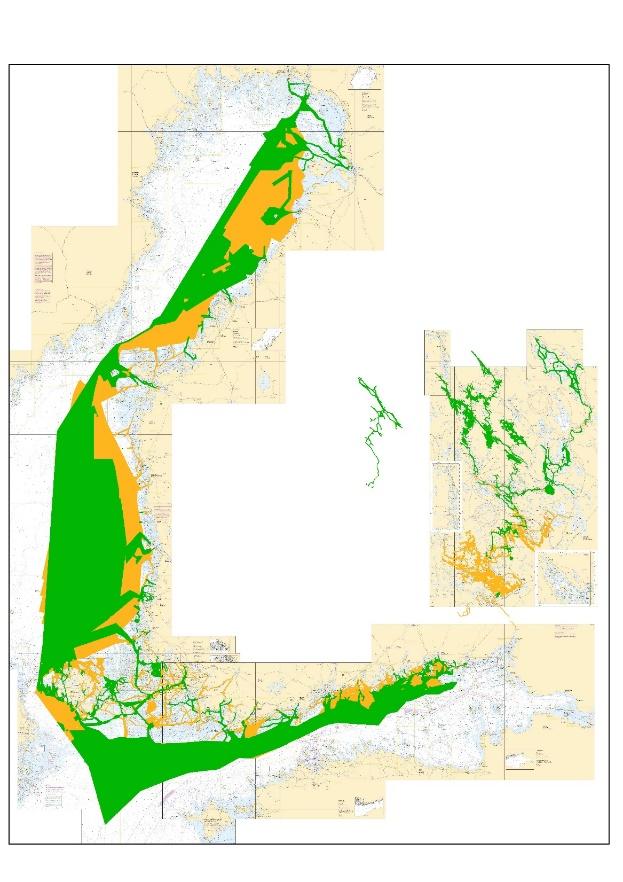

6 Missä mennään? HELCOM velvoitteiden mukaiset CAT I ja II (SOLAS) peittävät mittaukset saatiin Suomessa toteutettua vuonna 2016 >painopiste on siirtynyt Suomen rannikon haasteellisiin aluevesiin. Suomen merialueilla on arviolta neliökilometriä mittaamatta ja sisävesillä noin 5000 nelikilometriä noudattaen IHO S44-standardia

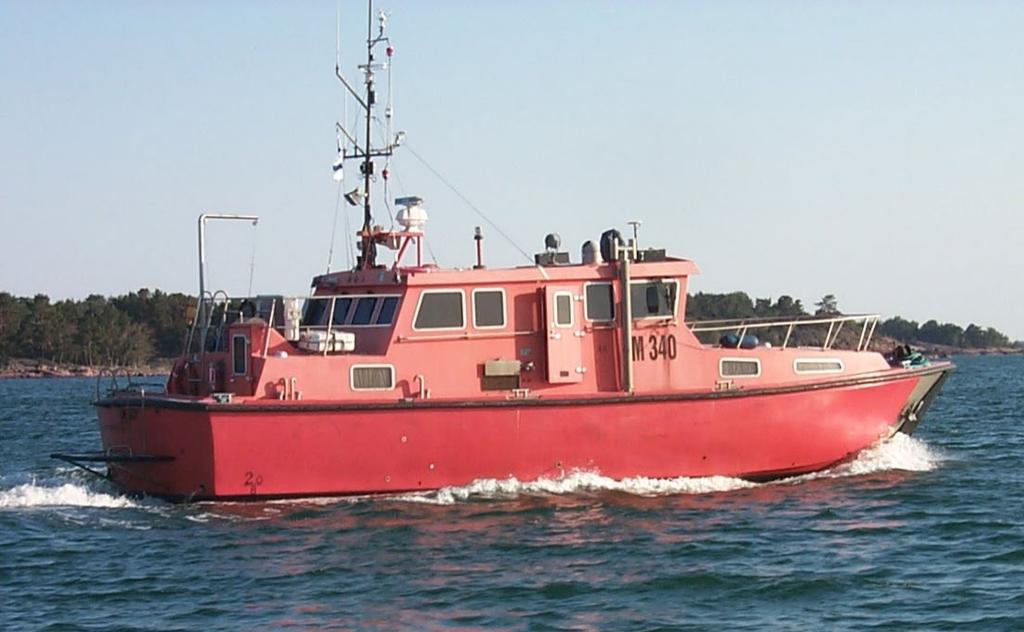

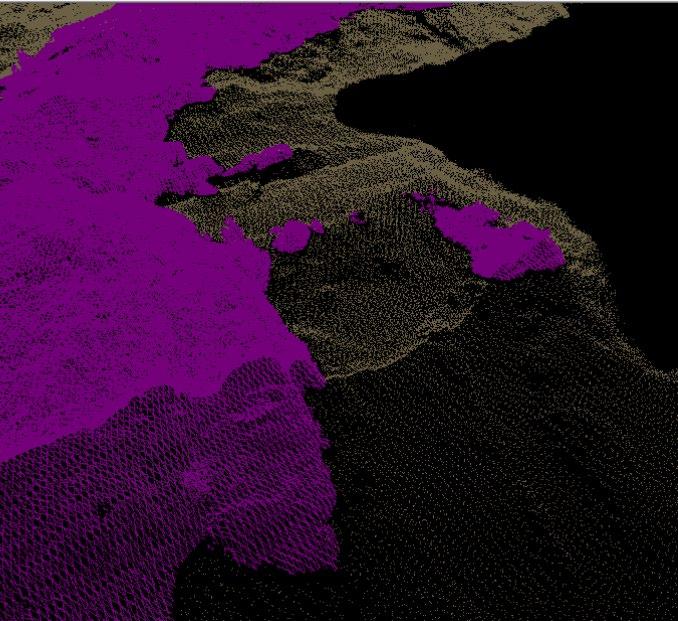

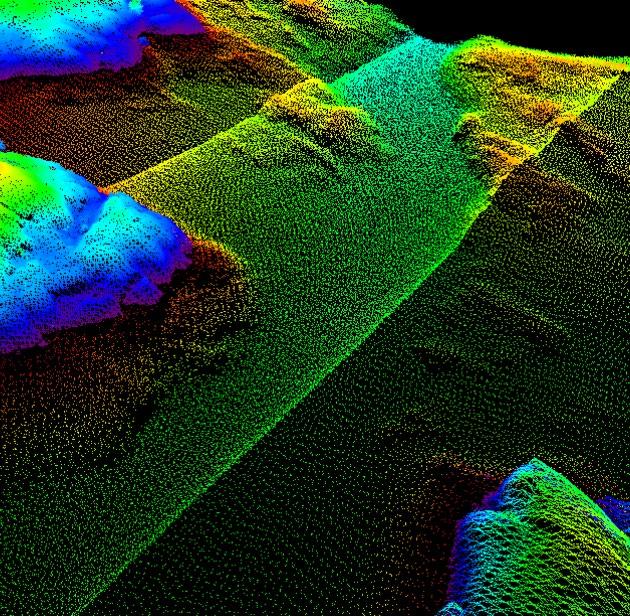

7 Miten mitataan? Ensisijainen tilattava syvyysaineisto perustuu monikeilainmittauksiin 5.5 metristä syvempään, väylämittauksissa 3 metristä syvempään Toissijainen tilattava aineistotyyppi matalien vesialueiden syvyysmittaukset rantaviivasta 5.5 metrin syvyyteen

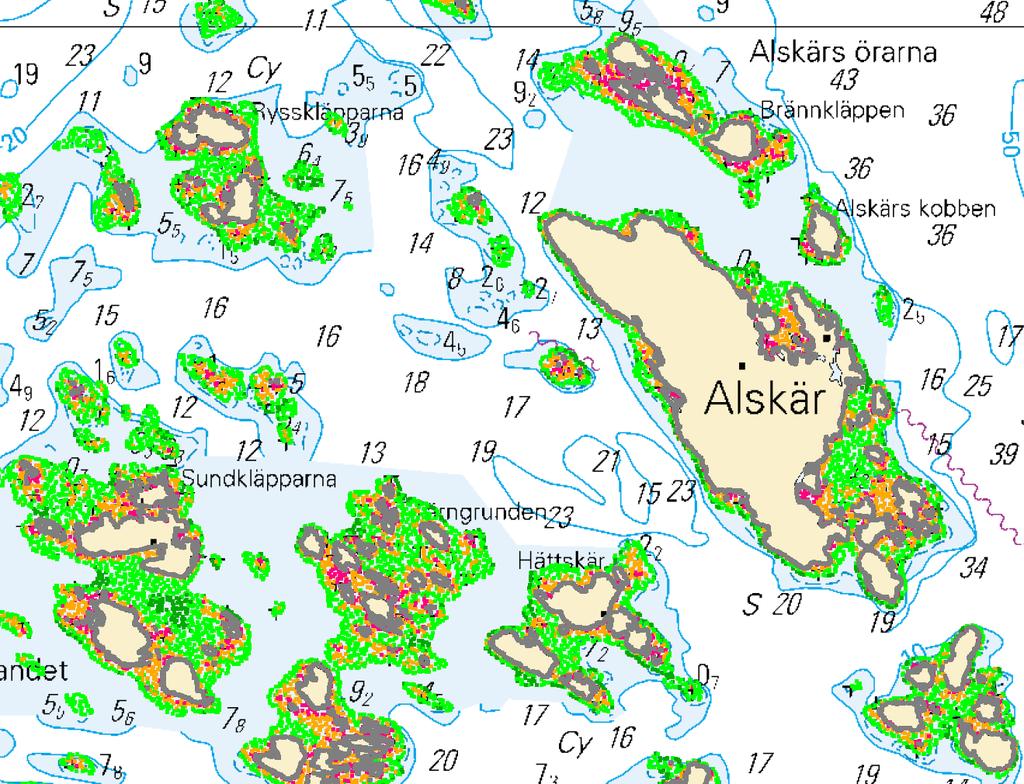

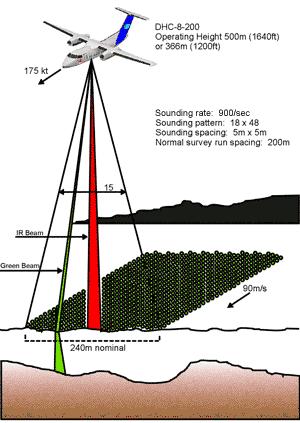

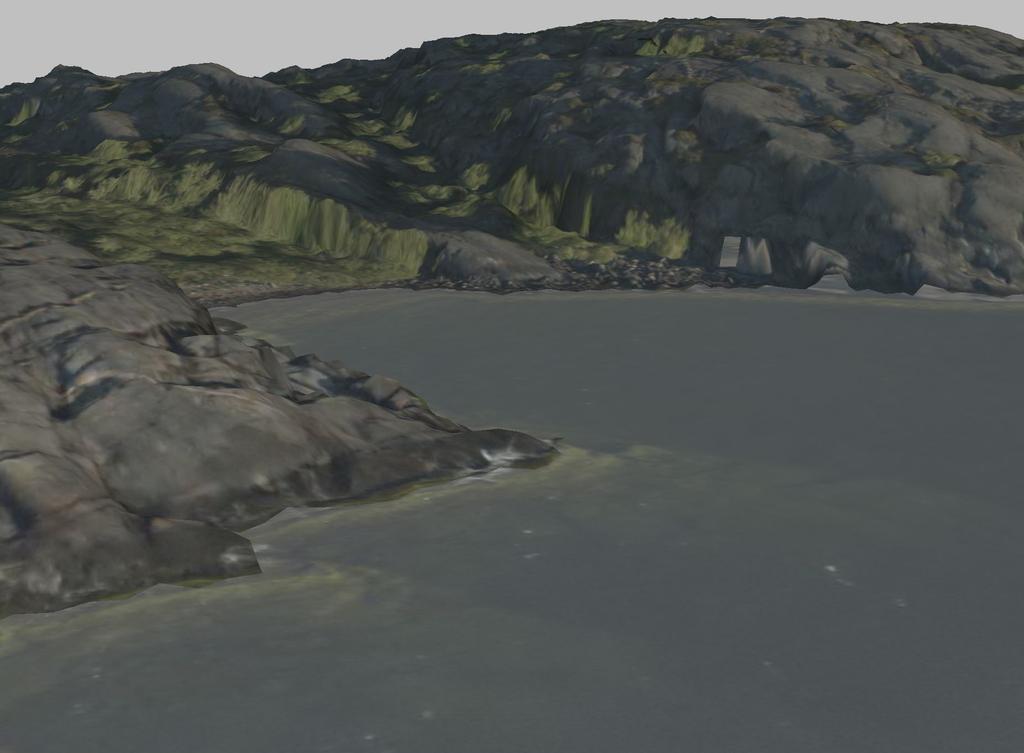

8 Miten mitataan? LiDAR -tekniikka on useilla alueilla kustannustehokkain mittausmenetelmä matalien alueiden syvyysmittauksiin (korvaamaan yksikanavainen kaikuluotaus)

9 Mihin käytetään? Merenmittausten hankinnassa otetaan huomioon laajasti yhteiskunnan eri tarpeet (esim. merenkulun turvallisuus, öljyntorjunta, pelastustoiminta, rajavalvonta, puolustus, ympäristönäkökulmat) Merenmittaustiedot päätyvät mm. vesiväylien suunnittelun pohjaksi ja merikartan välityksellä merenkulkijalle turvallisen navigoinnin varmistamiseksi. Kriittiset merenmittaustiedot välitetään kiireellisesti merenkulkijalle tiedonantona tai merivaroituksena merikartoitusprosessissa

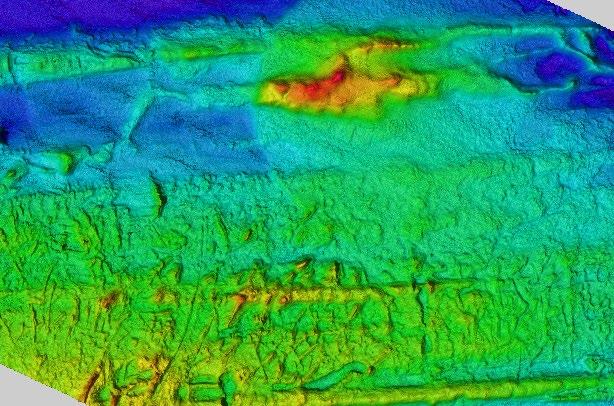

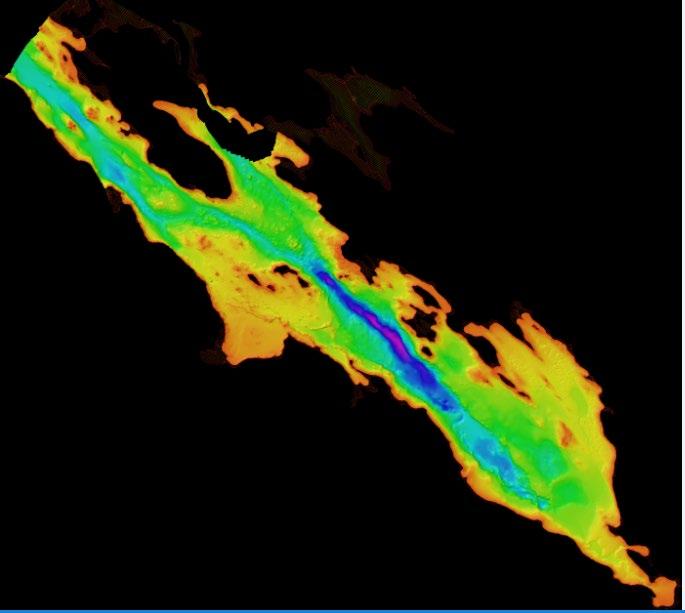

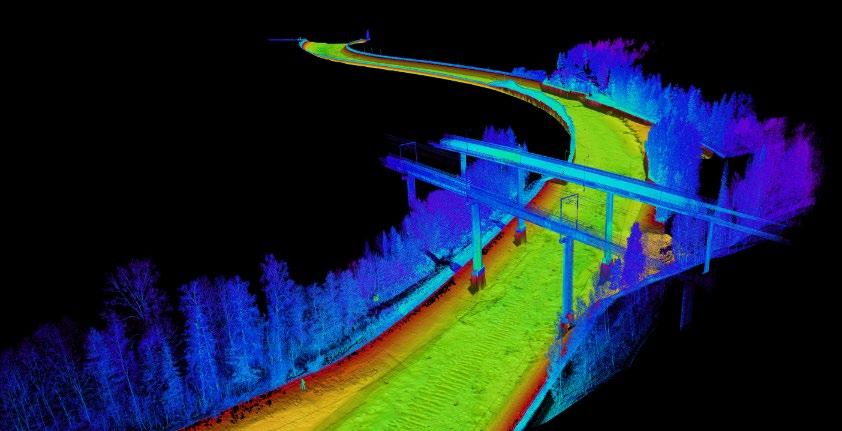

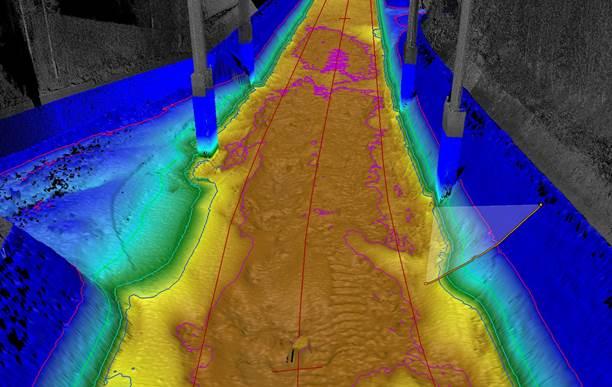

10 Mihin käytetään? Saimaan kanavan merenmittausprojektin tuloksia: (Video: Kim Lampinen) Saimaan kanava monikeilattiin Suomen puolelta ja vuokra-alueelta. Kanavan vedenalaisten rakenteiden kuntokartoitus tehtiin käännettävällä monikeilaimella ja kanavan vedenpäällisten rakenteiden kuntokartoitus mobiililaserkeilaamalla

11 N2000 infoa 1. Mitä tapahtuu ja ketä muutos koskee? 2. Miksi? 3. Uudistuksen aikataulu 4. Uudistuksen vaikutukset

12 N2000 infoa Mitä tapahtuu ja ketä muutos koskee? Suomen merikartoilla ja väylillä siirrytään ilmoittamaan syvyys- ja väylätiedot uuden N2000-korkeusjärjestelmän mukaan aiempien keskiveteen (MV) ja NN-järjestelmään sidottujen järjestelmien sijaan. Muutos koskee koko merenkulun kenttää

13 N2000 infoa Miksi? Suomi siirtyy mukaan kansainväliseen käytäntöön. Maankohoamisen aiheuttama muutos tulee huomioitua Merenkulun turvallisuus, tehokkuus ja taloudellisuus paranevat Muutos yhtenäistää ja selkeyttää tilannetta merikartoilla ja väylillä. Mahdollisuus hyödyntää kehittyviä navigointimenetelmiä paranee

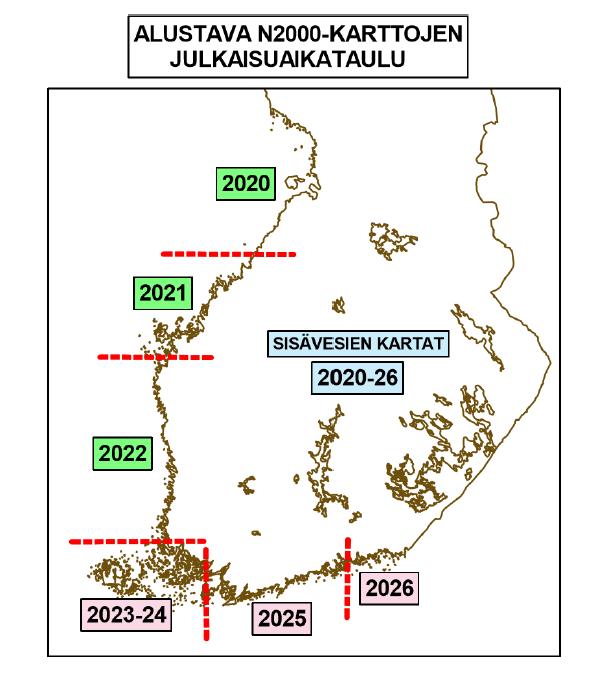

14 N2000 infoa Uudistuksen aikataulu

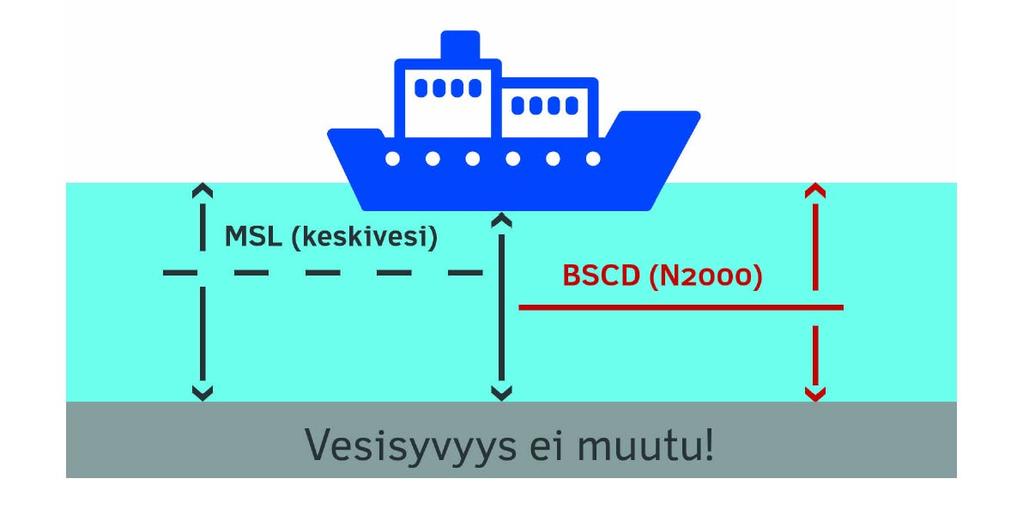

15 N2000 infoa Uudistuksen vaikutukset Merikarttojen syvyysluvut pienenevät cm alueesta riippuen MW -järjestelmä N2000 -järjestelmä Väylien kulkusyvyysarvot pienenevät 0 20 cm alueesta ja väylästä riippuen. Vesisyvyys ei muutu. Ilmatieteen laitoksen merivedenkorkeus /MW2015 Maannousuja/tai liettymisvara Vesisyvyys MW Väylän kulkusyvyys (MW2015) Aluksen syväys Haraustaso Haraussyvyys Varavesi Vedenpinta Aluksen painauma nopeudesta, aallokosta ja mainingista Kölivara N2000 Väylän kulkusyvyys (N2000) Ilmatieteen laitoksen merivedenkorkeus /N2000 Pohja Jatkossa vedenkorkeustiedon merkitys ja sen soveltaminen korostuvat entisestään

16 Kiitos Lähteet: Kuvia ja materiaalia: Kim Lampinen, Seppo H Mäkinen, Janina Tapia Cotrino,
