1 Merkinantotuotteet Helpot ratkaisut Sovellukset aina helppoja ja yksinkertaisia Perustoimintoja yhdistelemällä saadaan sovelluksia Laajennettavissa ja KNX-järjestelmiin Merkinantotuotteet Helpot ratkaisut

2 Merkinantotuotteiden valikoimasta voi koota tarkoituksenmukaiset järjestelmät parantamaan turvallisuutta.

3 Sisällysluettelo 0 Johdanto merkinantotuotteisiin 06 Valvontakojeet 08 Inva-WC-hätäkutsujärjestelmä 0 Inva-WC-hätäkutsujärjestelmä, KNX Kosteusvahti ja liitäntä free@homejärjestelmään Viraston hätähälytysjärjestelmä 6 Palvelutalon avunpyyntöjärjestelmä 8 Varattu-valo-toiminto 0 Sisäänpyyntöjärjestelmä Tuotetiedot

4 MERKINANTOTUOTTEET HELPOT RATKAISUT Johdanto merkinantotuotteisiin Helpot ratkaisut Helppoa ja edullista Elinympäristömme teknistyessä törmätään yhä useammin tilanteisiin, joissa tuntuu, että tarkoituksenmukaisuus ja käyttäjät on unohdettu kokonaan. Avuksemme ja turvaksemme suunnitellut järjestelmät jäävät käyttämättä tai jopa vaikeuttavat elämäämme, koska niiden käyttötarkoitus on unohdettu ja niihin on lisätty ominaisuuksia, joita ei tarvita tai osata käyttää. ABB-merkinantotuotteet ovat vastaus kysymykseen: mistä löytää asennettavuudeltaan ja käytöltään helppo ja kaiken lisäksi edullinen ratkaisu? Merkinantotuotteista voi koota tarkoituksenmukaisia järjestelmiä moneen tarpeeseen. Tuotteilla voi toteuttaa palvelupyynnöt ja varattuvalotoiminnon julkisissa tiloissa kuten hotellit, kirjastot, ravintolat ja erilaiset vastaanottotilat sekä avunpyyntöjärjestelmät virastoissa ja palvelutaloissa. Pientaloissa voidaan vesivuotohälytys toteuttaa kosteusvahdilla. Jatkohälytys voidaan tarvittaessa viedä erilaisiin järjestelmiin kuten tai KNX. Nettisivuillamme on enemmän tietoa tuotteista ja sovelluksista. Sieltä löytyy mm. jokaisesta tuotteesta tuotekortti (html/pdf), ladattavat CADkytkentäkuvat ja esimerkkijärjestelmät, sekä ohjelma sopivien merkintöjen tulostusta varten Muuntaja, Jussi 0 Valvontakoje, -silmukkainen, Jussi 0 Merkinantopainike vetonarulla, Jussi 0 Hälytin, punainen, Jussi 05 Ovikoje konttorijärjestelmään, Jussi 06 Muuntaja, Impressivo 07 Valvontakoje, -silmukkainen, Impressivo 08 Merkinantopainike vetonarulla, Impressivo 09 Hälytin, punainen, Impressivo 0 Ovikoje konttorijärjestelmään, Impressivo

5 5 Toimintavarmoja ja luotettavia Merkinantotuotteet ovat vakiinnuttaneet asemansa toimintavarmoina ja luotettavina valintoina. Tuotevalikoimaa laajennetaan käyttäjien tarpeiden mukaan ja tuotteita uudis tetaan jatkuvasti yhteensopivuus säi lyttäen. Muutokset, laajennukset ja huollot voidaan toteuttaa ilman erikoisosaajia ja tarvittavat varaosat löytyvät paikkakunnan sähkötukusta. Valmiit ratkaisut Merkinantojärjestelmä on helppo suunnitella, sillä siinä yhdistellään perustoimintoja. Järjestelmän äly on valvontakojeessa, jossa on yksi tai kaksi silmukkaa. Silmukoihin voidaan kytkeä esimerkiksi painikkeita tai kytkimiä, ja silmukka päätetään päätevastuksella. Kojeissa on jänniteulostulo ja potentiaalivapaa vaihtokosketin, jotka aktivoituvat hälytystilanteessa ja palautetaan kuittauspainikkeella. Helppo asentaa Merkinantotuotteiden asentamisessa käytetään normaalia telekaapelointia esim.: MHS x x 0,5 KLM x 0,8 KLMA x 0,8 + 0,8 Hyvä saatavuus Jussi-sarjan merkinantotuotteet sekä niihin liitettävät eri väriset Impressivokeskiöpaketit ovat hyvin saatavilla tukkureilta kautta maan. Jussista IMPRESSIVO Jussi-sarjan merkinantotuotteet myydään keskiölevyllä ilman peitelevyä. Kaikki Jussi-merkinantotuotteet ovat vaihdettavissa Impressivo-sarjaan vaihtamalla Jussi-keskiöosat vastaaviin Impressivon osiin. Yhtenäisen asennustavan vuoksi muotoilun ja värin voi näin ollen valita vapaasti vaikkapa vasta projektin loppuvaiheessa. Valmis paketti Kokonaiset tuotesetit löytyvät helposti omilla settikohtaisilla sähkönumeroilla. Inva-WC-setti saatavissa Jussina ja Impressivo-valkoisena sekä kosteusvahtijärjestelmäsetti Jussina.

6 6 MERKINANTOTUOTTEET HELPOT RATKAISUT Yksinkertaisen älykkäät valvontakojeet Valvontakojeet toimivat merkinantojärjestelmien älynä. Kun ymmärrät valvontakojeen yksinkertaisen toimintaperiaatteen, voit todeta kuinka helppoa on toteuttaa erilaisia järjestelmiä eri merkinantotuotteita yhdistelemällä. Valvontakojeet toimivat perinteisten hälytyskeskusten tavoin. Kojeissa on yksi tai kaksi silmukkaa. Silmukoihin voidaan kytkeä painikkeita ja kytkimiä tai mitä tahansa avautuvia tai sulkeutuvia koskettimia. Silmukan päähän kytketään kω:n päätevastus. Jos silmukassa on oikosulku tai katkos valvontakoje havaitsee sen. Kojeissa on jänniteulostulo ja potentiaalivapaa vaihtokosketin, jotka molemmat aktivoituvat hälytystilanteessa. Ne voidaan palauttaa normaalitilaan kuittauspainikkeen avulla.

7 7 Valvontakojeiden toimintaperiaate Valvontakojeet FEH00 ja FEH00 sisältävät oman kuittauspainikkeen ja merkkivalon kullekin silmukalle. Hälytystilanteessa merkkivalo vilkkuu ja kuitattuna tai irtikytkettynä se palaa kiinteästi. Merkkivalon toiminnan voi koestaa kuittauspainikkeen avulla. Kojeessa olevan toiminnanvalitsimen avulla silmukka voidaan kytkeä muistavaksi tai ei-muistavaksi (ON/OFF). Muistin ollessa asennossa ON-hälytys jää päälle, kunnes se kuitataan valvontakojeen kuittauspainikkeella. Toisella toiminnanvalitsimella hälytysviive voidaan asettaa 0, tai sekuntiin. Jännitelähtö kω kω Silmukat FEH 00 valvonta c no.. Potentiaalivapaa kosketin Käyttöjännite 5-8 Vac 8-5 Vdc FEH00 on toimintaperiaatteeltaan samanlainen kuin edellä kuvatut valvontakojeet. Suurimpana poikkeuksena on, ettei siinä ole itsessään kuittauspainiketta, vaan tälle on oma sisääntulonsa. Kytkemällä tähän liitäntään painike tai painikkeita, voidaan hälytys kaukokuitata tai suorittaa kuittaus useasta pisteestä. Käyttämällä painikkeen tilalla kytkintä voi kojeen irtikytkeä. Tuotteessa on lisäksi iso punainen merkkivalo ja summeri. Hälytystilanteessa merkkivalo vilkkuu ja summeri soi. Kuitattuna tai irtikytkettynä valo palaa kiinteästi ja summeri lakkaa soimasta. Kojeessa on lisäksi toiminnan valitsin silmukan muistiasetuksia varten. Jännitelähtö Reset kω FEH R c no Käyttöjännite 5-8 Vac 8-5 Vdc Potentiaalivapaa kosketin 0-: Kuittaus -: Silmukka

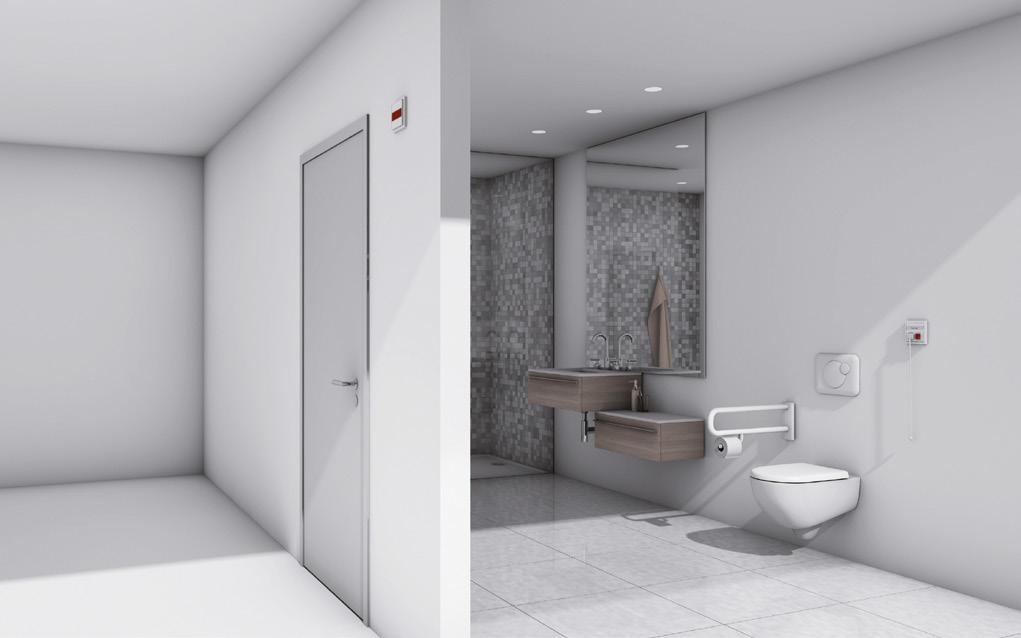

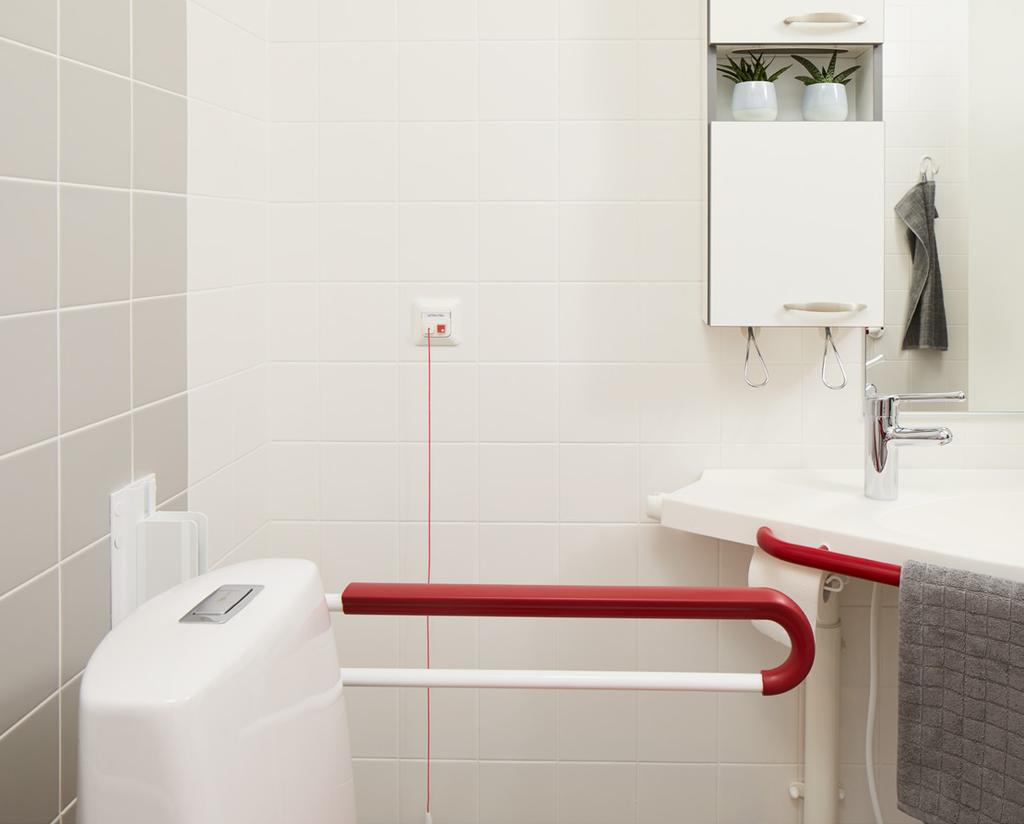

8 8 MERKINANTOTUOTTEET HELPOT RATKAISUT Inva-WC-hätäkutsujärjestelmä Järjestelmä palvelee liikuntarajoitteisia ja muita avun tarpeessa olevia WC-tiloissa. 0 Inva-WC-tuotteet Impressivo Painettaessa wc:n sisätiloihin asennettua hälytyspainiketta WC:n ulko puolella olevan hälyttimen merk kivalo alkaa vilkkua ja summeri soida. Painikkeeseen syttyy rauhoitusmerkkivalo merkiksi käyttäjälle, että avunpyyntö on toiminut. Hälytys on voimassa, kunnes se kuitataan. Järjestelmä voidaan varustaa useammalla rinnakkaisella hälytyspainikkeella. 0

9 9 Hälytin FIM00 Muuntaja FLM000 Palautus FEH00 Avunpyyntö FAP00 Käytävä FIM 00 kω FAP 00 Hälytys FEH 00 Kuittaus c Toiminnan valitsimet M ja T poistetaan Muuntaja aina omaan rasiaan FLM 000 L N 0V~ L N no.. Suojaletku muuntajan rasiaan WC

10 0 MERKINANTOTUOTTEET HELPOT RATKAISUT Inva-WC-hätäkutsujärjestelmän liittäminen KNX-taloautomaatioon Järjestelmä voidaan varustaa useammalla rinnakkaisella hälytyspainikkeella ja se voidaan liittää sisääntuloyksikön US/U. avulla KNX-taloautomaatio järjestelmään. Näin voidaan kerätä erikseen rakennuksissa olevat inva-wc:t yhteiselle hälytystaululle tai valvomoon. KNX-taloautomaatiojärjestelmää voidaan hyödyntää seuraavissa järjestelmissä: Varattuvalo Palvelutalon avunpyyntö Hätähälytys Kosteusvalvonta KNX on hyväksytty seuraavien standardien mukaisesti European Standard (CENELEC EN and CEN EN -) International Standard (ISO/IEC 5-) Chinese Standard (GB/Z 0965) US Standard (ANSI/ASHRAE 5)

11 Hälytin FIM00 Palautus FEH00 Muuntaja FLM000 I/O-yksikkö US/U. Avunpyyntö FAP00 Käytävä FIM 00 US/U. kω FAP 00 Hälytys FEH 00 Kuittaus c Toiminnan valitsimet M ja T poistetaan Muuntaja aina omaan rasiaan FLM 000 L N 0V~ L N no.. Suojaletku muuntajan rasiaan WC

12 MERKINANTOTUOTTEET HELPOT RATKAISUT Kosteusvahti ja sen liittäminen Kosteusvahti valvoo vettä käyttäviä laitteita ja kodinkoneita sekä rakenteita, joissa kosteusvahingon vaara on todennäköisin. 0 0 Jussi-kosteusvahti, paketti FJW00. Saatavana myös Impressivo-sarjana. Kosteusvahdin toiminto Kosteusvahdin anturina toimii teippianturi tai esim. johdinpari, jonka kuoritut päät kiinnitetään valvottavaan kohteeseen. Kun johtimien väliin ilmaantuu vettä tai kosteutta, antaa kosteusvahti hälytyksen. Hälytys kuitataan painikkeella, jonka merkkivalo jää palamaan, kunnes kosteus on poistunut. Vedentulon automaattinen katkaisu Järjestelmään liitettävän välireleen avulla voidaan ohjata päävesijohdon magneettiventtiiliä katkaisemaan vedentulo automaattisesti hälytyksen yhteydessä. Toinen vaihtehto on liittää kosteusvahti tuloyksiköllä BI-F-.0. free@home-järjestelmään. Vaihtoehtoisesti voidaan käyttää DIN-kiskoon asennettavaan tulo/lähtö-yksikköä SA-M Näin hälytystieto voidaan välittää mobiililaitteille. ABB-free@home-kodinohjausjärjestelmä Järjestelmällä voidaan ohjata valaistusta, lämmitystä, tilanneohjauksia, kaihtimia ja markiiseja sekä ovipuhelinta. Perinteiseen sähköasennukseen verrattuna järjestelmällä saadaan uudenlaista muunneltavuutta, mukavuutta ja turvallisuutta.

13 Teippianturi FLA0.0 Hälytin FIM00 Kosteusvahti FEH00 Muuntaja FLM000 Tuloyksikkö BI-F-.0. FIM 00 Merkinantokoje tarpeen mukaan FIM 00 FIM 00 Muuntaja aina omaan rasiaan FLM 000 0V~ L N L N Teippianturi FLA00.0 FEH 00 Suojaletku muuntajan rasiaan BI-F-.0. Liitos juottamalla.. c no Toiminnanvalitsin asennossa M

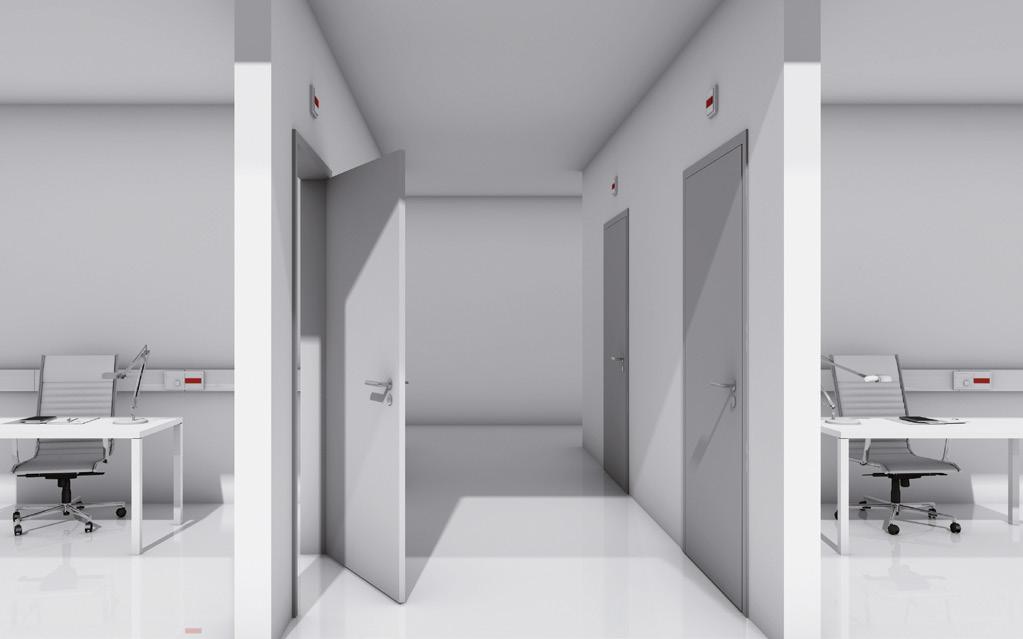

14 MERKINANTOTUOTTEET HELPOT RATKAISUT Viraston hätähälytysjärjestelmä Hätähälytysjärjestelmä soveltuu hyvin työntekijöiden perussuojaksi väkivaltatilanteiden varalle virastoihin ja toimistoihin. Kussakin huoneessa on kaksi hälytintä. Toinen sisäpuolella ja toinen huoneen ulkopuolella. Kun huoneessa painetaan hälytyspainiketta, aktivoituu huoneen ulkopuolinen merkkivalo, mutta huoneen sisällä ei tapahdu mitään. Samanaikaisesti muissa huoneissa aktivoituu huoneen sisäpuolinen hälytin, jolloin työtoverit tulevat apuun. Hälytys kuitataan huoneen palautuspainikkeella. Hälyttimiä voi tarpeen mukaan sijoittaa myös muihin tiloihin, esimerkiksi kansliaan. 0, 0, 0 ja 0 Hälyttimet merkkivalolla ja summerilla ja 06 Merkkivalot ilman summeria 05 06

15 5 Avunpyyntö FAP00 Hälytin FIM0 Merkkivalo FIM000 Palautus FEH00 V Alarm 0 V Seuraavat huoneet Kanslia Käytävä FIM 0 FAP 00 kω FIM 0 FEH 00 FIM c no Toiminnan valitsimet M ja T poistetaan FAP 00 kω FIM 000 FEH 00 c no.. FIM 0 Toiminnan valitsimet M ja T poistetaan Huone Huone

16 6 MERKINANTOTUOTTEET HELPOT RATKAISUT Palvelutalon avunpyyntöjärjestelmä Palvelutaloihin ja sairaaloihin soveltuva avunpyyntöjärjestelmä, jossa on huone- tai huoneistokohtaiset painikkeet avunpyyntöä varten. Huoneessa tai huoneistoissa hälytyspainikkeet asennetaan yleensä sängyn lähelle, wc-tiloihin ja keittiöön. Tilan ulkopuolella oleva merkki valo näyttää mistä hälytys on annettu. Hälytykset johdetaan keskitetysti kansliaan. Hälytyksessä sum- meri soi ja merkkivalotaulu osoittaa hälytyksen kohteen. Kanslian summeri voidaan kuitata, mutta varsinainen hälytys voidaan kuitata vain hälyttäneestä huoneistosta. Kanslian hälytystaulu Impressivona

17 7 Avunpyyntö FAP00 Palautus FEH00 Muuntaja FLM000 Merkkivalo FIM000 Avunpyyntö FAP00 Merkkivalotaulu FIM00 Summeri kuittauksella FIP0 Käytävä Muuntaja aina omaan rasiaan 0V~ FIM 000 N L FLM 000 L N Suojaletku muuntajan rasiaan Hälytyksen kuittaus FEH 00.. c no Huoneisto Huoneisto FIM 00 A A A AS AC B B B BS BC Muut huoneistot Toiminnan valitsimet M ja T poistetaan kω Olohuone FAP 00 WC FAP 00 Keittiö FAP 00 Huoneisto 0 V~ N L Muuntaja aina omaan rasiaan FLM 000 Suojaletku L N FIP 0 0 Summeri kuittauksella Kanslia

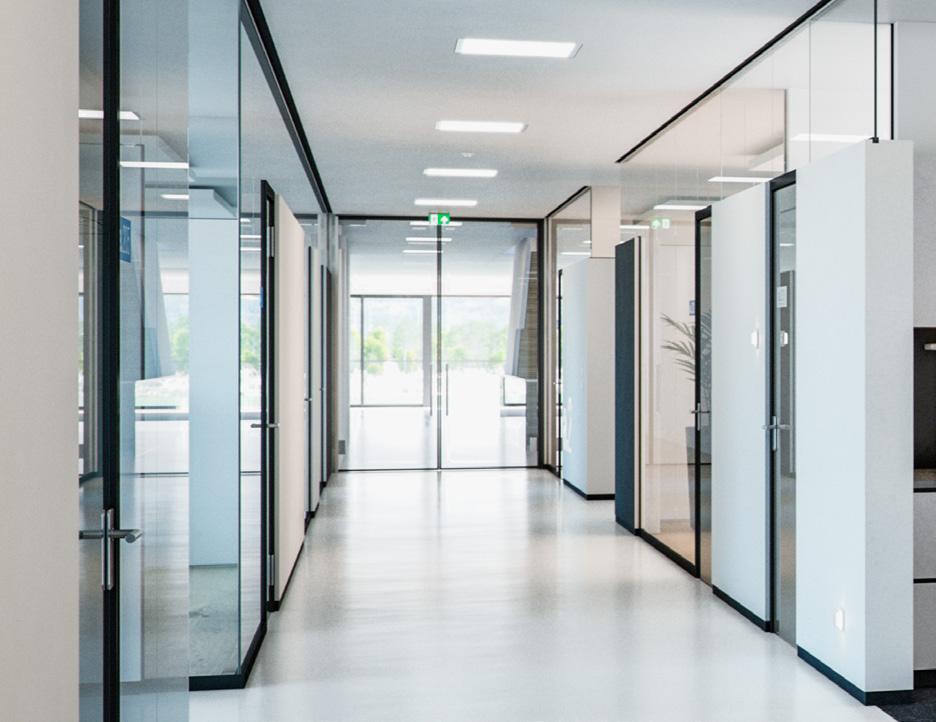

18 8 MERKINANTOTUOTTEET HELPOT RATKAISUT Varattu-valo V Varattu-valoa käytetään esimerkiksi toimisto-, neuvottelu- ja toimenpidehuoneiden älä häiritse -merkkivalona. Kun neuvotteluhuoneen sisällä olevaa kytkintä painetaan, huoneen ulkopuolella oleva merkkivalo syttyy osoittaen, että huone on varattu. Kytkimen LED-merkkivalo syttyy myös osoittamaan neuvotteluhuoneessa oleville, että ulkona käytävällä oleva merkkivalo on aktivoitu. Käytävän merkkivalo ja kytkimen LED sammutetaan painamalla kytkintä toistamiseen. Tarvittaessa järjestelmään voidaan liittää useampia merkkivaloja ja kytkimiä. Jussi-merkkivalo VARATTU -merkinnällä

19 9 Merkkivalo FIM000 Kytkin FAK0 Muuntaja FLM000 Käytävä FIM 000 Muuntaja aina omaan rasiaan 0V~ L N FLM 000 L N FAK 0 NC C NO X X Suojaletku muuntajan rasiaan Neuvotteluhuone

20 0 MERKINANTOTUOTTEET HELPOT RATKAISUT Sisäänpyyntöjärjestelmä Sisäänpyyntöjärjestelmä soveltuu hyvin julkisiin tiloihin kuten virastoihin ja sairaaloihin, joissa joudutaan odottamaan omaa vuoroa tiettyyn tilaan pääsemiseksi. Järjestelmän asennukset voidaan tehdä joustavasti uppo- ja pintarasioihin sekä johtokanaviin. Perusjärjestelmään kuuluu ovikoje, josta sisäänpyrkijä voi nähdä onko henkilö varattu vai vapaa. Halutessaan sisäänpyrkijä voi soittaa ovikelloa painamalla ovikojeen painiketta. Pöytäkojeella voidaan ohjata ovikojeen merkkivaloja sekä vastata sisäänpyyntöön sytyttämällä ovikojeen vihreä merkkivalo. Järjestelmään voidaan haluttaessa liittää sovitinrele, jonka avulla saadaan pöytäkojeen painike tai kytkin toimimaan esimerkiksi hätäkutsupainikkeena. Ovikoje ja pöytäkoje, Impressivo

21 Ovikoje FIO000 Sovitinrele FIR000 Pöytäkojeen pistorasia FOT000 Pöytäkoje FIP000 Käytävä Muuntaja aina omaan rasiaan 0V~ FIR 000 Liitäntä hälytysjärjestelmiin valinnaisella sovitinreleellä FLM 000 L N. L N Suojaletku muuntajan rasiaan FIP 000 FIO 000 FOT 000 Ylimääräinen painike ja kytkin ac green RJ red yellow ac Konttori

22 MERKINANTOTUOTTEET HELPOT RATKAISUT Tuotetiedot Muuntajat Muuntaja Kojerasiaan asennettava luonnostaan oikosulun kestävä 0 V ac / 5 V ac muuntaja. Muuntajan teho / kuormitettavuus:, VA / 50 ma. FLM Muuntaja /0 U Keskiöosat, umpinainen, Impressivo, valkoinen /0 U Keskiöosat, umpinainen, Impressivo, antrasiitti /0 U Keskiöosat, umpinainen, Impressivo, alumiini /0 DIN-kiskoiset muuntajat Yleiskäyttöinen suojajännitemuuntaja, joka on tarkoitettu asennettavaksi 5mm DIN-kiskoon. Oikosulkusuojattu sisäänrakennetulla suojakomponentilla. Muuntajien tehot 5VA (-mod), 0VA (-mod), 6VA (5mod). TS5/-C 70 7 Suojajännitemuuntaja, 0AC/-VAC, 5VA TS0/-C Suojajännitemuuntaja, 0AC/-VAC, 0VA TS6/-C Suojajännitemuuntaja, 0AC/-VAC, 6VA Valvontakojeet Valvontakojeet, - ja -silmukkainen Valvontakojeita on - ja -silmukkaisia. Silmukkaan voidaan liittää sekä avautuvia että sulkeutuvia potentiaalivapaita koskettimia. Silmukkaan voidaan valita sisääntuloviive n. 50 ms tai n.,5 s, sekä muisti / ei muistia. Silmukassa on oikosuiku / katkosvalvonta. Kojeissa on jännitteellinen ohjauslinja merkinantokojeille sekä potentiaalivapaa vaihtokosketin. Merkintämahdollisuus painikkeessa ja nimikilvessä. Kojeiden käyttöjännite 5 8 V ac tai 8 5 V dc. Virrankulutus: FEH 00 ja FEH0 70 ma ac / 0 ma dc, FEH 00 0 ma ac / 60 ma dc. FEH Valvontakoje, -silmukkainen /0 FEH Valvontakoje, -silmukkainen /0 P Keskiöosat, -nappinen, Impressivo, valkoinen /0 P Keskiöosat, -nappinen, Impressivo, antrasiitti /0 P Keskiöosat, -nappinen, Impressivo, alumiini /0 P Keskiöosat, -nappinen, Impressivo, valkoinen /0 P Keskiöosat, -nappinen, Impressivo, antrasiitti /0 P Keskiöosat, -nappinen, Impressivo, alumiini /0

23 Hälytin, -silmukkainen Silmukkaan voidaan liittää sekä avautuvia että sulkeutuvia potentiaalivapaita koskettimia. Silmukkaan valittavissa muisti / ei muistia. Hälytystilanteessa merkkivalo vilkkuu ja summeri soi. Kuitattuna summeri ei soi ja merkkivalo palaa kiinteästi, jos hälytyskosketin on yhä hälytystilassa. Kojeessa jännitteellinen ohjauslinja merkinantokojeille sekä potentiaalivapaa vaihtokosketin. Ulkoinen kuittaus sulkeutuvalla painikkeella. Käyttöjännite 5 8 V ac tai 8 5 V dc. Virrankulutus 0 ma ac / 60 ma dc. Äänenvoimakkuus / taajuus: 78 db /, khz / 0 cm. FEH Valvontakoje hälyttimellä, -silmukkainen, ulkoinen kuittaus /0 V Keskiöosat, merkkivalo, Impressivo, valkoinen /0 V Keskiöosat, merkkivalo, Impressivo, antrasiitti /0 V Keskiöosat, merkkivalo, Impressivo, alumiini /0 Painikkeet ja kytkimet Merkinantopainike Merkinantopainikkeessa on LED-merkkivalo. Lisäksi kojeessa on mahdollista valita merkkivalolle osoitteellinen toiminta (valon syttyminen edellyttää painikkeen painamista). Merkintämahdollisuus painikkeessa ja nimikilvessä. Merkkivalon käyttöjännite / virrankulutus: 9,5 8 V ac / 0 ma tai 9,5 5 V dc / 0 ma. Painikkeen max. kytkentäjännite / kytkentävirta / kytkentäteho: 0 V ac / 5 V dc / 00 ma ac/dc / VA/W. FAP Merkinantopainike, -nappinen /0 P Keskiöosat, -nappinen, Impressivo, valkoinen /0 P Keskiöosat, -nappinen, Impressivo, antrasiitti /0 P Keskiöosat, -nappinen, Impressivo, alumiini /0 Merkinantopainike vetonarulla Painike vastaa teknisiltä ominaisuuksiltaan merkinantopainiketta FAP00, lisäksi siinä on,5 m:n tai 0 m:n punaisella vetonarulla varustettu vetopainike. FAP Merkinantopainike vetonarulla,5m /0 FAP00.PU Merkinantopainike vetonarulla 0m /0 P Keskiöosat, -nappinen, Impressivo, valkoinen /0 P Keskiöosat, -nappinen, Impressivo, antrasiitti /0 P Keskiöosat, -nappinen, Impressivo, alumiini /0 Merkinantokoje, painike summerilla Painikkeen ja summerin yhdistelmäkoje. Sisältää vaihtokoskettimen, jolla on oma liitäntänsä, sekä LED -merkkivalon ja kuitattavan summerin. Painikkeen merkkivalo ja summeri toimivat rinnan. Summeri voidaan vaientaa tuotteessa olevalla painikkeella, jolloin merkkivalo jää palamaan. Merkintämahdollisuus painikkeessa ja nimikilvessä. FIP Merkinantokoje, painike summerilla /0 P Keskiöosat, -nappinen, Impressivo, valkoinen /0 P Keskiöosat, -nappinen, Impressivo, antrasiitti /0 P Keskiöosat, -nappinen, Impressivo, alumiini /0

24 MERKINANTOTUOTTEET HELPOT RATKAISUT Yleiskäyttöinen kytkin Kytkintä kohden käytettävissä yksi vaihtokosketin ja punainen LED merkkivalo. Merkintämahdollisuus kytkimessä ja nimikilvessä. FAK Merkinantokoje, yleiskytkin /0 P Keskiöosat, -nappinen, Impressivo, valkoinen /0 P Keskiöosat, -nappinen, Impressivo, antrasiitti /0 P Keskiöosat, -nappinen, Impressivo, alumiini /0 Merkinantopainike kuittauksella Merkinantojärjestelmiin tarkoitettu koje, jossa on erilliset hälytys- ja kuittauspainikkeet. Tuotetta käytetään valvontakojeen FEH00 kanssa. FAP Merkinantokoje, kuittauspainikkeella /0 P Keskiöosat, -nappinen, Impressivo, valkoinen /0 P Keskiöosat, -nappinen, Impressivo, antrasiitti /0 P Keskiöosat, -nappinen, Impressivo, alumiini /0 Merkinantopainike telepistorasialla Kojeessa merkkivalolla varustettu painike ja pistorasia, johon voidaan liittää johtopainike FAP900. Merkintämahdollisuus painikkeessa ja nimikilvessä. Merkkivalon (LED) käyttöjännite / virrankulutus: 9,5 8 V ac / 0 ma tai 9,5 5 V dc / 0 ma. Painikkeen max. kytkentäjännite / kytkentävirta / kytkentäteho: 0 V ac / 5 V dc / 00 ma ac/dc / VA / W. FAP Merkinantopainike telepistorasialla /0 PT Keskiöosat, painike/telepistorasia, Impressivo, valkoinen /0 PT Keskiöosat, painike/telepistorasia, Impressivo, antrasiitti /0 PT Keskiöosat, painike/telepistorasia, Impressivo, alumiini /0 Telepistorasia Telepistorasia on 6, mm:n Jack-liittimelle (stereo) tarkoitettu pistorasia. Sitä voidaan käyttää kutsu- ja hätäkutsujärjestelmissä johtopainikkeen FAP900 pistorasiana, sekä kuuloke- tai kaiutinliittimenä. Merkintämahdollisuus nimikilvessä. FOT Telepistorasia 6, mm Jack-liittimelle /0 T Keskiöosat, telepistorasia, Impressivo, valkoinen /0 T Keskiöosat, telepistorasia, Impressivo, antrasiitti /0 T Keskiöosat, telepistorasia, Impressivo, alumiini /0 Johtopainike 6, mm Jack-pistokkeella varustettu painike sulkeutuvalla kontaktilla. Johdon pituus m. FAP Johtopainike 6, mm Jack-pistokkeella /0

25 5 Merkinantokojeet Merkkivalot LED-merkkivalo. Opaali linssi. Merkkivalon käyttöjännite / virrankulutus: 9,5 8 V ac / 60 ma tai 9,5 5 V dc / 0 ma. FIM Merkkivalo, punainen /0 FIM Merkkivalo, keltainen /0 FIM Merkkivalo, vihreä /0 FIM Merkkivalo, valkoinen /0 V Keskiöosat, merkkivalo, Impressivo, valkoinen /0 V Keskiöosat, merkkivalo, Impressivo, antrasiitti /0 V Keskiöosat, merkkivalo, Impressivo, alumiini /0 Summeri Summerissa on valittavana kaksi eri äänitaajuutta ja siinä on äänenvoimakkuuden säätömahdollisuus. Summerin käyttöjännite / virrankulutus: 9,5 8 V ac / 0 ma tai 9,5 5 V dc / 0 ma. Äänenvoimakkuus / taajuus: 70 db / 50 Hz tai 70 db / 750 Hz. Äänenvoimakkuus ilmoitettu 0 cm etäisyydeltä mitattuna. Huom! Täysi äänenvoimakkuus saavutetaan, kun käyttöjännite on vähintään 5 V ac tai 8 V dc. FIM Summeri /0 U Keskiöosat, umpinainen, Impressivo, valkoinen /0 U Keskiöosat, umpinainen, Impressivo, antrasiitti /0 U Keskiöosat, umpinainen, Impressivo, alumiini /0 Hälytin Hälytin on vilkkuvalla LED-merkkivalolla ja katkovalla äänimerkillä varustettu merkinantokoje. Hälyttimen käyttöjännite / virrankulutus: 9,5 8 V ac / 60 ma tai 9,5 5 V dc / 0 ma. Äänenvoimakkuus / taajuus: 78 db /, khz. Äänenvoimakkuus ilmoitettu 0 cm etäisyydeltä mitattuna. Hälytysääni voidaan kytkeä pois, jolloin laite toimii vilkkuvana merkkivalona. FIM Hälytin, keltainen /0 FIM Hälytin, punainen /0 V Keskiöosat, merkkivalo, Impressivo, valkoinen /0 V Keskiöosat, merkkivalo, Impressivo, antrasiitti /0 V Keskiöosat, merkkivalo, Impressivo, alumiini /0 Merkkivalotaulu Koje on tarkoitettu käytettäväksi merkkivalotauluna merkinanto-, kutsu-, hälytysjärjestelmissä tms. Tuotteen avulla voidaan rakentaa hälytyksen vastaanottotaulu. Merkkivalotaulua voidaan käyttää - tai 6-pisteisenä. Hyvät merkintämahdollisuudet, tekstiliuska linssin alla. Merkkivaloina punaiset LED-valot. Taulusta saadaan myös hälytysten summatieto. Käyttöjännite V ac/dc. FIM Merkkivalotaulu /0 6V Keskiöosat, merkkivalotaulu, Impressivo, valkoinen /0 6V Keskiöosat, merkkivalotaulu, Impressivo, antrasiitti /0 6V Keskiöosat, merkkivalotaulu, Impressivo, alumiini /0

26 6 MERKINANTOTUOTTEET HELPOT RATKAISUT Inva-WC -hätäkutsujärjestelmä Inva WC -tuotteet Inva-WC -hälytykseen tarvitaan soveltuva kutsu- ja kuittauspainike, sekä WC:n ulkopuolelle tuleva hälytin. ABB-rasiaan asennettava muuntaja soveltuu erinomaisesti järjestelmän sähkönsyöttöön. FLM Muuntaja /0 FEH Valvontakoje, -silmukkainen /0 FEH Valvontakoje hälyttimellä, -silmukkainen, ulkoinen kuittaus /0 FAP Merkinantopainike, -nappinen /0 FAP Merkinantopainike vetonarulla,5 m /0 FAP00.PU Merkinantopainike vetonarulla 0 m /0 FIM Hälytin, punainen /0 Jussi Inva-WC-paketti Paketti koostuu seuraavista Jussi -merkinantotuotteista: kpl muuntaja FLM000, kpl -silmukkainen hälytin FEH00, kpl merkinantopainike vetonarulla FAP00, kpl kuittauspainike FAP00, kpl Jussi -osaiset peitelevyt 5 ja asennusohje. FJW Inva WC-paketti, Jussi /0 Impressivo, Inva-WC-paketti Paketti koostuu seuraavista merkinantotuotteista: kpl muuntaja, kpl -silmukkainen hälytin, kpl merkinantopainike vetonarulla, kpl kuittauspainike, kpl Impressivo -osaiset peitelevyt ja asennusohje mukana. FJW Inva-WC-paketti Impressivo /0 Kosteusvahtijärjestelmä Jussi-kosteusvahti-paketti Pakettiin kuuluu kosteusvahti FEH00, muuntaja FLM000, hälytin FIM00, teippianturi FLA00.0 sekä peitelevy 5 ja asennusohje. FJW Kosteusvahti-paketti /0 Jussi-kosteusvahti Kojeeseen voidaan liittää anturiksi johdinpari, teippianturi tai useimmat markkinoilla olevat kosteusanturit. Hälytykselle voidaan valita muisti / ei muistia. Kosteuden ilmaisu tasavirralla 0 µa. Kojeessa jännitteellinen ohjauslinja merkinantokojeille, sekä potentiaalivapaa vaihtokosketin. Merkintämahdollisuus painikkeessa ja nimikilvessä. Kojeen käyttöjännite 9,5 8 V ac tai 9,5 5 V dc. Virrankulutus: 75 ma ac / 0 ma dc. FEH Kosteusvahti /0 P Keskiöosat, -nappinen, Impressivo, valkoinen /0 P Keskiöosat, -nappinen, Impressivo, antrasiitti /0 P Keskiöosat, -nappinen, Impressivo, alumiini /0

27 7 Välirele Välireleen avulla kosteusvahti voi ohjata 0 V ac kelalla varustettua magneettiventtiiliä. Välirelettä ohjataan kosteusvahdin potentiaalivapaalla sulkeutuvalla koskettimella. Erillistä muuntajaa ei tarvita. Releen koskettimien max. kuormitettavuus: 0 A / 0 V ac, loistelamppukuormaa max. 00 VA. FIR Välirele /0 U Keskiöosat, umpinainen, Impressivo, valkoinen /0 U Keskiöosat, umpinainen, Impressivo, antrasiitti /0 U Keskiöosat, umpinainen, Impressivo, alumiini /0 Teippianturi Itseliimautuva kosteusvahdin anturi. Liitäntäjohdot lisätään anturiin juottamalla. FLA Teippianturi, pituus m /0 FLA Teippianturi, pituus 50 m Toimistomerkinantojärjestelmä Ovikoje, Jussi Ovikoje soveltuu sellaisenaan sekä pinta- että uppoasennukseen. Uppoasennuksessa koje asennetaan joko - tai -osaisen kojerasian päälle. Käyttöjännite / virrankulutus: 5 8 V ac / 75 ma (max). FIO Ovikoje toimistomerkinantojärjestelmään /0 Ovikoje, IMPRESSIVO Ovikoje soveltuu sellaisenaan sekä pinta- että uppoasennukseen. Uppoasennuksessa koje asennetaan joko - tai -osaisen kojerasian päälle. Käyttöjännite / virrankulutus: 5 8 V ac / 75 ma (max). FIO Ovikoje toimistomerkinantojärjestelmään, Impressivo, valkoinen /0 Pöytäkoje, Jussi Pöytäkojeella voidaan ohjata ovikojeen merkkivaloja. Lisäksi siinä on vapaasti sovellettavat ohjauspainike- ja kytkin, jotka voidaan sovitinreleen avulla liittää esim. sihteeri- tai hätäkutsujärjestelmään. Koje on varustettu m irrallisella liitäntäjohdolla. Käyttöjännite 5 8 V ac. FIP Pöytäkoje toimistomerkinantojärjestelmään /0 Pöytäkoje, IMPRESSIVO Pöytäkojeella voidaan ohjata ovikojeen merkkivaloja. Lisäksi siinä on vapaasti sovellettavat ohjauspainike- ja kytkin, jotka voidaan sovitinreleen avulla liittää esim. sihteeri- tai hätäkutsujärjestelmään. Koje on varustettu m irrallisella liitäntäjohdolla. Käyttöjännite 5 8 V ac. FIP Pöytäkoje toimistomerkinantojärjestelmään, Impressivo, valkoinen /0

28 8 MERKINANTOTUOTTEET HELPOT RATKAISUT Pöytäkojeen pistorasia Pöytäkoje liitetään RJ-liittimellä järjestelmään. FOT Pöytäkojeen pistorasia /0 89DC Keskiölevy, Impressivo, xrj5 liittimelle, pölyluukut, valkoinen /0 Sovitinrele Sovitinreleen ja pöytäkojeen lisäpainikkeiden avulla voidaan liittyä sihteeri- tai hätäkutsujärjestelmään. Käyttöjännite 5 8 V ac. FIR Sovitinrele /0 U Keskiöosat, umpinainen, Impressivo, valkoinen /0 U Keskiöosat, umpinainen, Impressivo, antrasiitti /0 U Keskiöosat, umpinainen, Impressivo, alumiini /0

29 9 Jussi-peitelevyt Peitelevyt 85 mm, IP Uppoasennuspeitelevyt -osaisille kojeille. Uppoasennus: Sileälle pinnalle IP, karhealle pinnalle IP Peitelevy, Jussi, 85 mm, -aukkoinen 0/ Peitelevy, Jussi, 85 mm, -aukkoinen 0/ Peitelevy, Jussi, 85 mm, -aukkoinen 0/ Peitelevy, Jussi, 85 mm, -aukkoinen 0/ Peitelevy, Jussi, 85 mm, 5-aukkoinen 0/50 IMPRESSIVO -peitelevyt Uppoasennuspeitelevyt 85 mm, IP/IP Uppoasennuspeitelevyt -osaisille keskiölevyllisille kalusteille, kuten esimerkiksi kytkimille. Voidaan asentaa sekä pystyyn että vaakaan. Asennus on IP sileällä pinnalla ja tiivisteen 6 kanssa IP karhealla pinnalla. Asennetun kalusteen keskiölevy määrää koko asennuksen vesitiiveyden. Valkoinen 7F Peitelevy, Impressivo, 85 mm, -osainen, valkoinen /0 7F Peitelevy, Impressivo, 85 mm, -osainen, valkoinen /5 7F Peitelevy, Impressivo, 85 mm, -osainen, valkoinen /5 7F Peitelevy, Impressivo, 85 mm, -osainen, valkoinen /5 75F Peitelevy, Impressivo, 85 mm, 5-osainen, valkoinen /5 Antrasiitti 7F Peitelevy, Impressivo, 85 mm, -osainen, antrasiitti /0 7F Peitelevy, Impressivo, 85 mm, -osainen, antrasiitti /5 7F Peitelevy, Impressivo, 85 mm, -osainen, antrasiitti /5 7F Peitelevy, Impressivo, 85 mm, -osainen, antrasiitti /5 75F Peitelevy, Impressivo, 85 mm, 5-osainen, antrasiitti /5 Alumiini 7F Peitelevy, Impressivo, 85 mm, -osainen, alumiini /0 7F Peitelevy, Impressivo, 85 mm, -osainen, alumiini /5 7F Peitelevy, Impressivo, 85 mm, -osainen, alumiini /5 7F Peitelevy, Impressivo, 85 mm, -osainen, alumiini /5 75F Peitelevy, Impressivo, 85 mm, 5-osainen, alumiini /5
