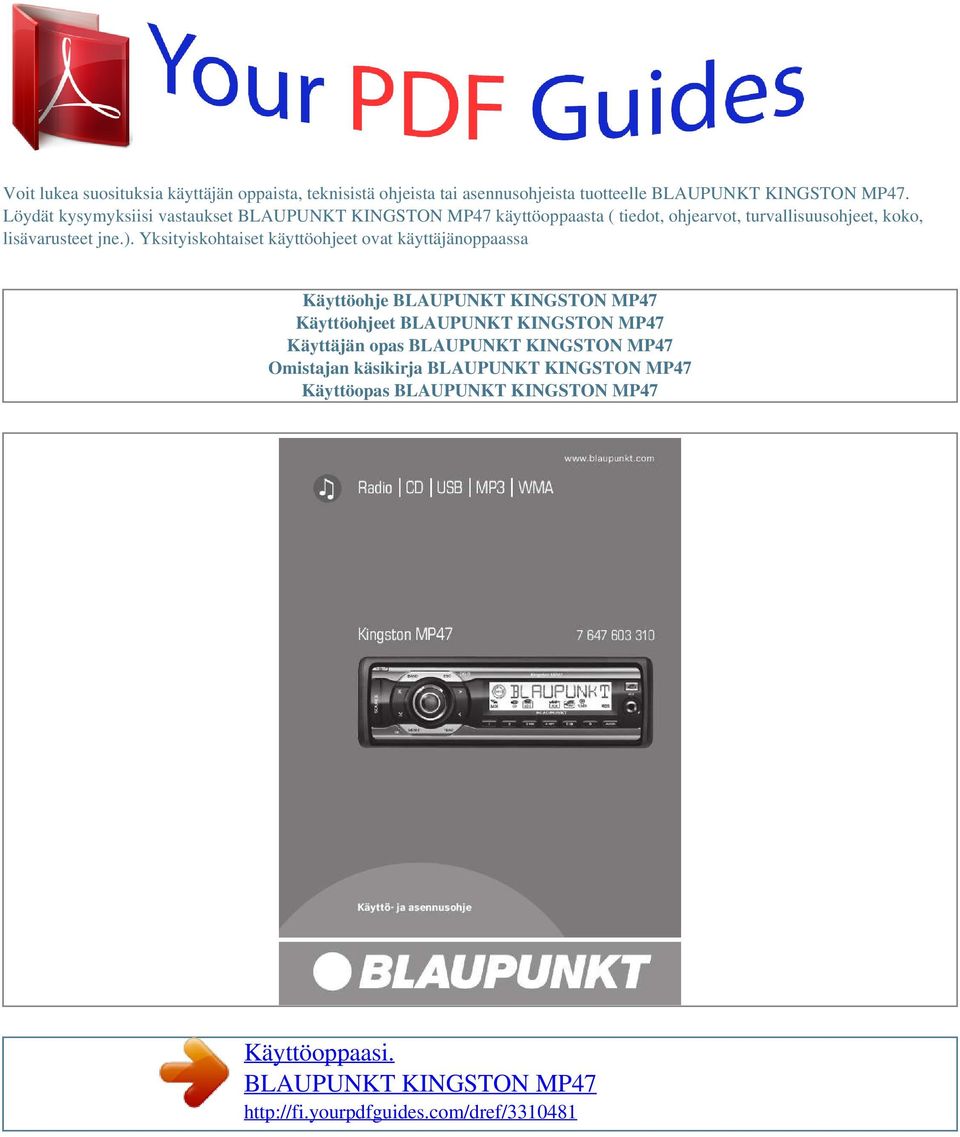

1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

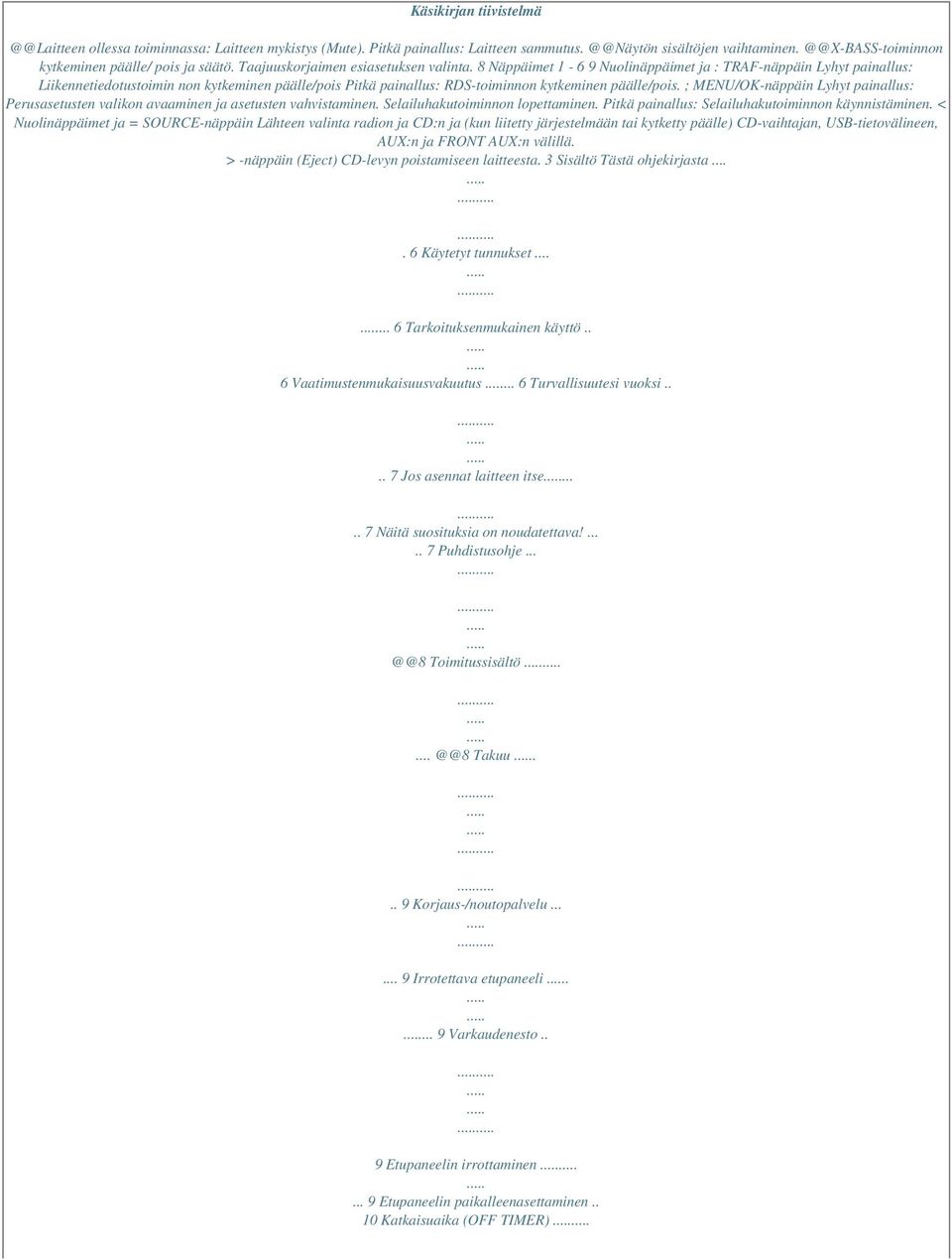

2 Käsikirjan tiivistelmä ollessa toiminnassa: Laitteen mykistys (Mute). Pitkä painallus: Laitteen sammutus. sisältöjen vaihtaminen. kytkeminen päälle/ pois ja säätö. Taajuuskorjaimen esiasetuksen valinta. 8 Näppäimet Nuolinäppäimet ja : TRAF-näppäin Lyhyt painallus: Liikennetiedotustoimin non kytkeminen päälle/pois Pitkä painallus: RDS-toiminnon kytkeminen päälle/pois. ; MENU/OK-näppäin Lyhyt painallus: Perusasetusten valikon avaaminen ja asetusten vahvistaminen. Selailuhakutoiminnon lopettaminen. Pitkä painallus: Selailuhakutoiminnon käynnistäminen. < Nuolinäppäimet ja = SOURCE-näppäin Lähteen valinta radion ja CD:n ja (kun liitetty järjestelmään tai kytketty päälle) CD-vaihtajan, USB-tietovälineen, AUX:n ja FRONT AUX:n välillä. > -näppäin (Eject) CD-levyn poistamiseen laitteesta. 3 Sisältö Tästä ohjekirjasta Käytetyt tunnukset Tarkoituksenmukainen käyttö.. 6 Vaatimustenmukaisuusvakuutus... 6 Turvallisuutesi vuoksi Jos asennat laitteen itse Näitä suosituksia on noudatettava! Takuu... 9 Korjaus-/noutopalvelu Irrotettava etupaneeli Varkaudenesto.. 9 Etupaneelin irrottaminen... 9 Etupaneelin paikalleenasettaminen.. 10 Katkaisuaika (OFF TIMER)

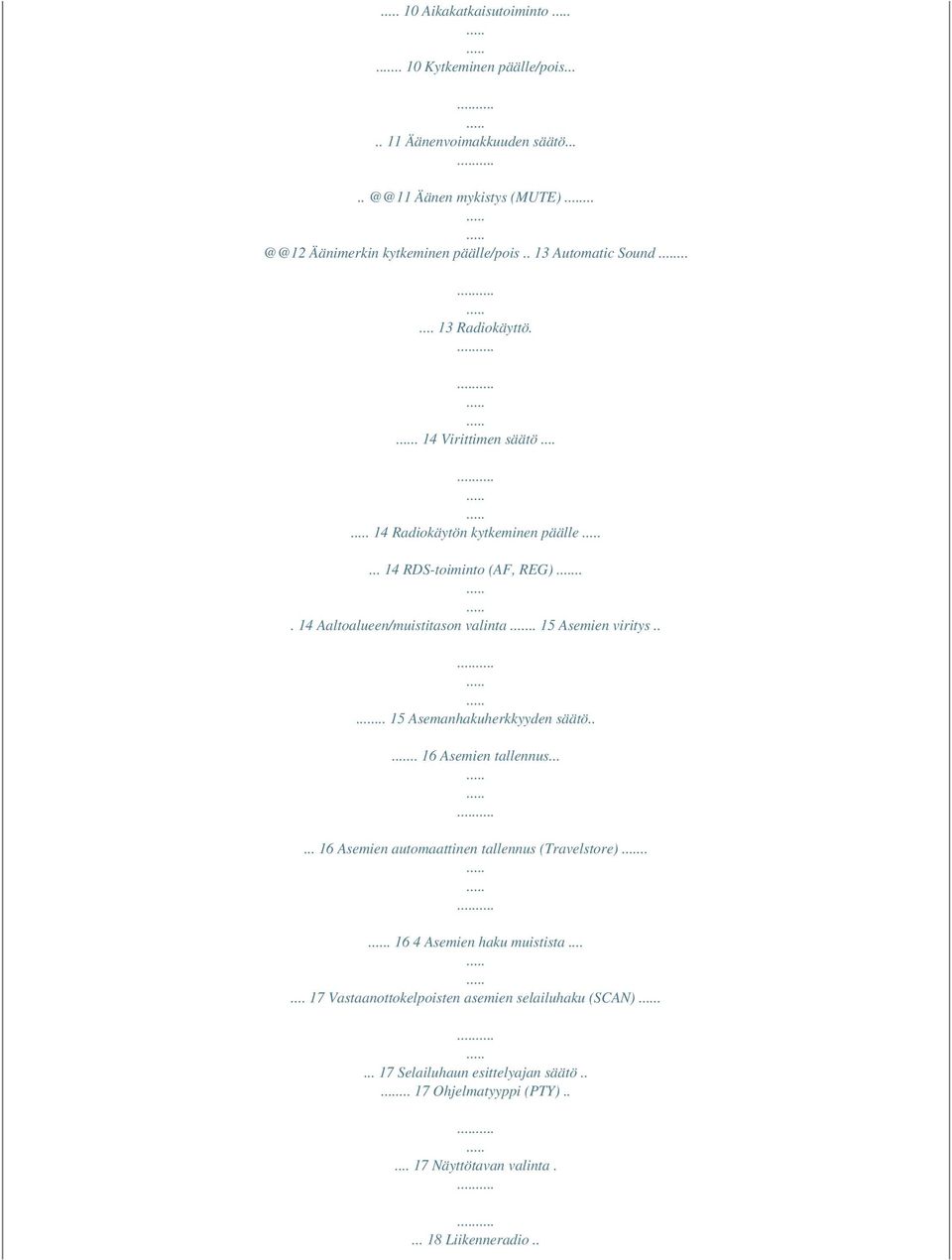

3 10 Aikakatkaisutoiminto.. 10 Kytkeminen päälle/pois Äänenvoimakkuuden säätö..... Äänen mykistys (MUTE)... Äänimerkin kytkeminen päälle/pois.. 13 Automatic Sound Radiokäyttö.. 14 Virittimen säätö Radiokäytön kytkeminen päälle RDS-toiminto (AF, REG) Aaltoalueen/muistitason valinta.. 15 Asemien viritys Asemanhakuherkkyyden säätö Asemien tallennus Asemien automaattinen tallennus (Travelstore) Asemien haku muistista Vastaanottokelpoisten asemien selailuhaku (SCAN) Selailuhaun esittelyajan säätö Ohjelmatyyppi (PTY) Näyttötavan valinta Liikenneradio..

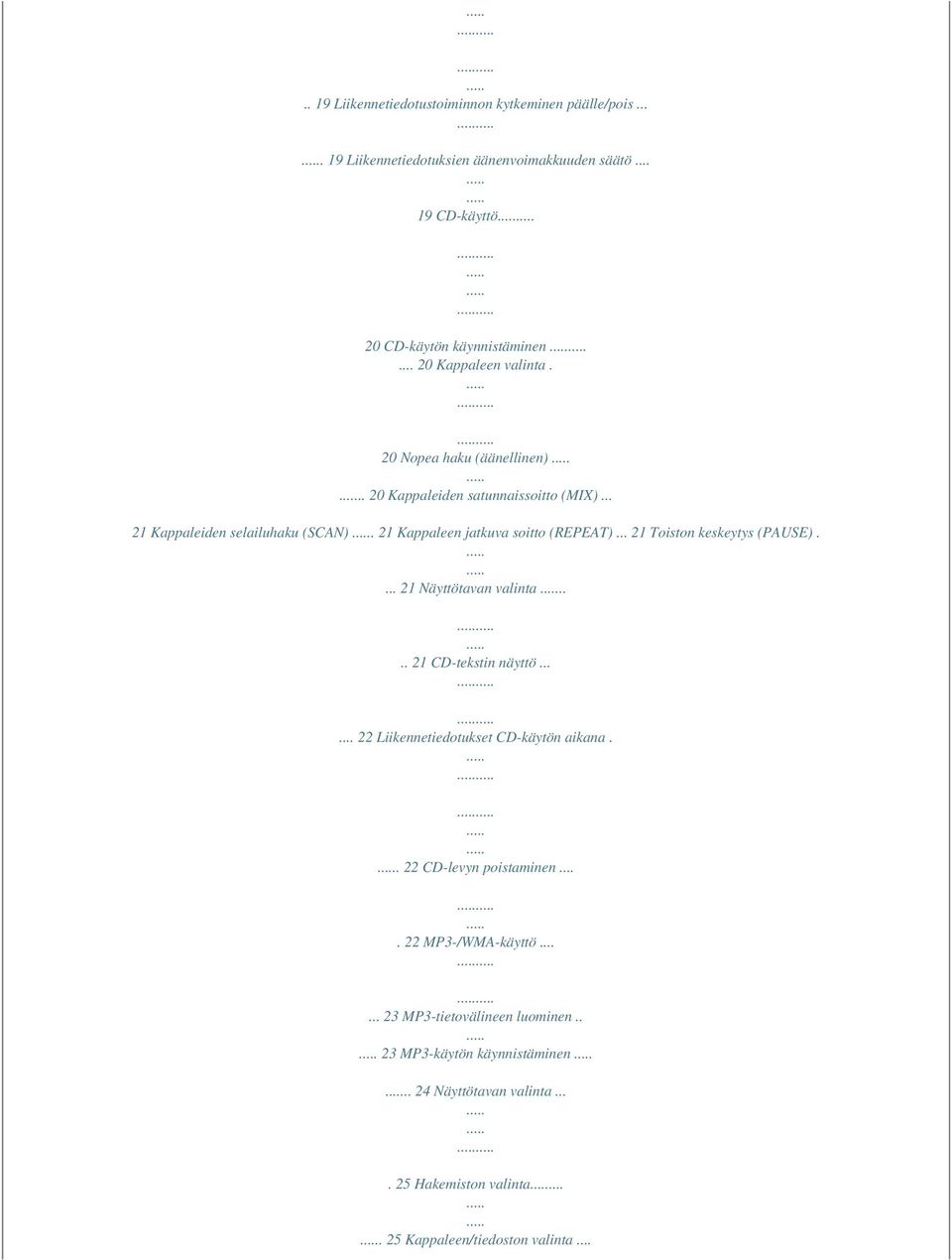

4 .. 19 Liikennetiedotustoiminnon kytkeminen päälle/pois Liikennetiedotuksien äänenvoimakkuuden säätö CD-käyttö 20 CD-käytön käynnistäminen Kappaleen valinta. 20 Nopea haku (äänellinen).. 20 Kappaleiden satunnaissoitto (MIX) Kappaleiden selailuhaku (SCAN). 21 Kappaleen jatkuva soitto (REPEAT) Toiston keskeytys (PAUSE) Näyttötavan valinta CD-tekstin näyttö Liikennetiedotukset CD-käytön aikana.. 22 CD-levyn poistaminen MP3-/WMA-käyttö MP3-tietovälineen luominen.. 23 MP3-käytön käynnistäminen.. 24 Näyttötavan valinta Hakemiston valinta Kappaleen/tiedoston valinta...

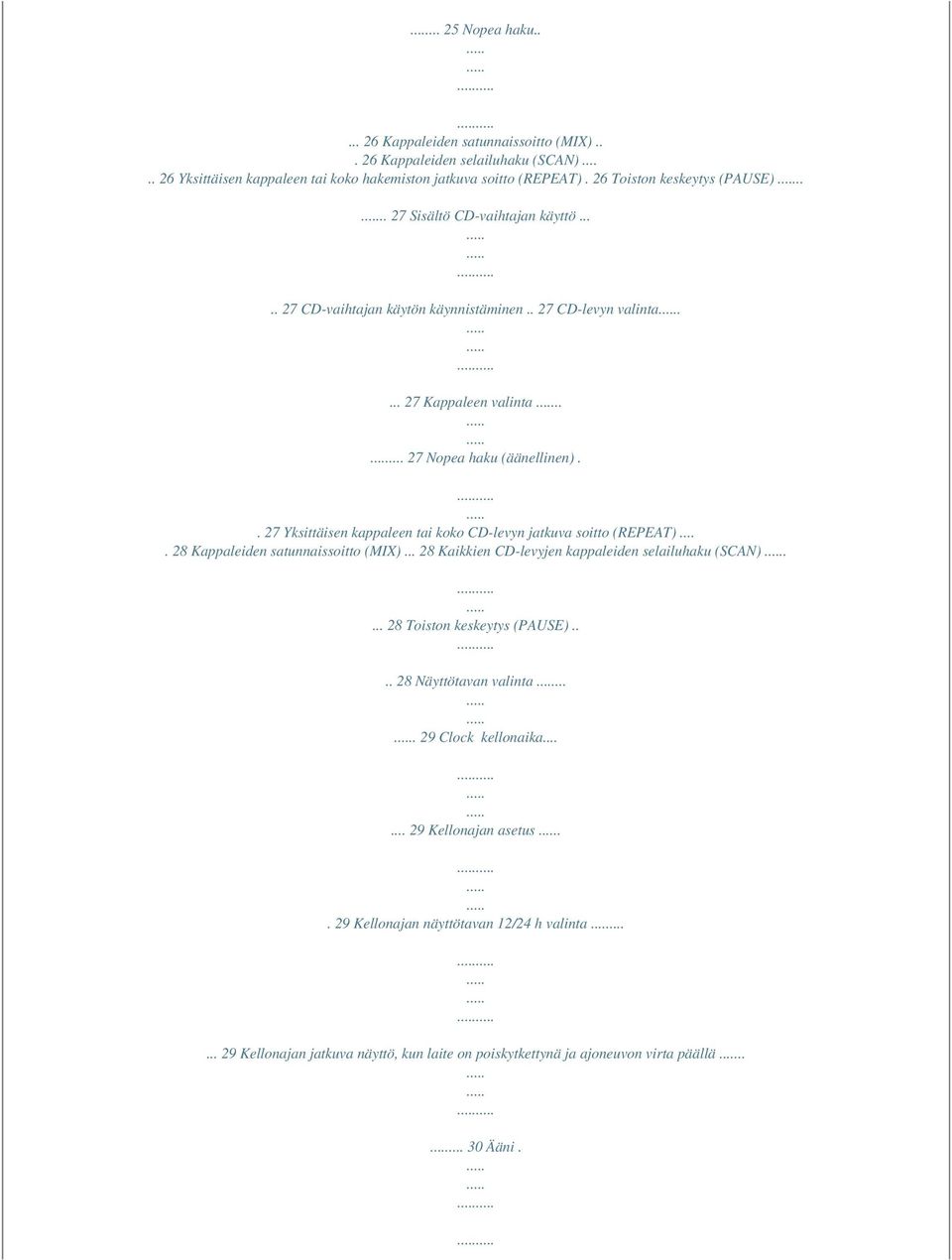

5 Nopea haku Kappaleiden satunnaissoitto (MIX) Kappaleiden selailuhaku (SCAN) Yksittäisen kappaleen tai koko hakemiston jatkuva soitto (REPEAT). 26 Toiston keskeytys (PAUSE) Sisältö CD-vaihtajan käyttö CD-vaihtajan käytön käynnistäminen.. 27 CD-levyn valinta Kappaleen valinta Nopea haku (äänellinen).. 27 Yksittäisen kappaleen tai koko CD-levyn jatkuva soitto (REPEAT) Kappaleiden satunnaissoitto (MIX) Kaikkien CD-levyjen kappaleiden selailuhaku (SCAN) Toiston keskeytys (PAUSE) Näyttötavan valinta Clock kellonaika Kellonajan asetus.. 29 Kellonajan näyttötavan 12/24 h valinta Kellonajan jatkuva näyttö, kun laite on poiskytkettynä ja ajoneuvon virta päällä Ääni.

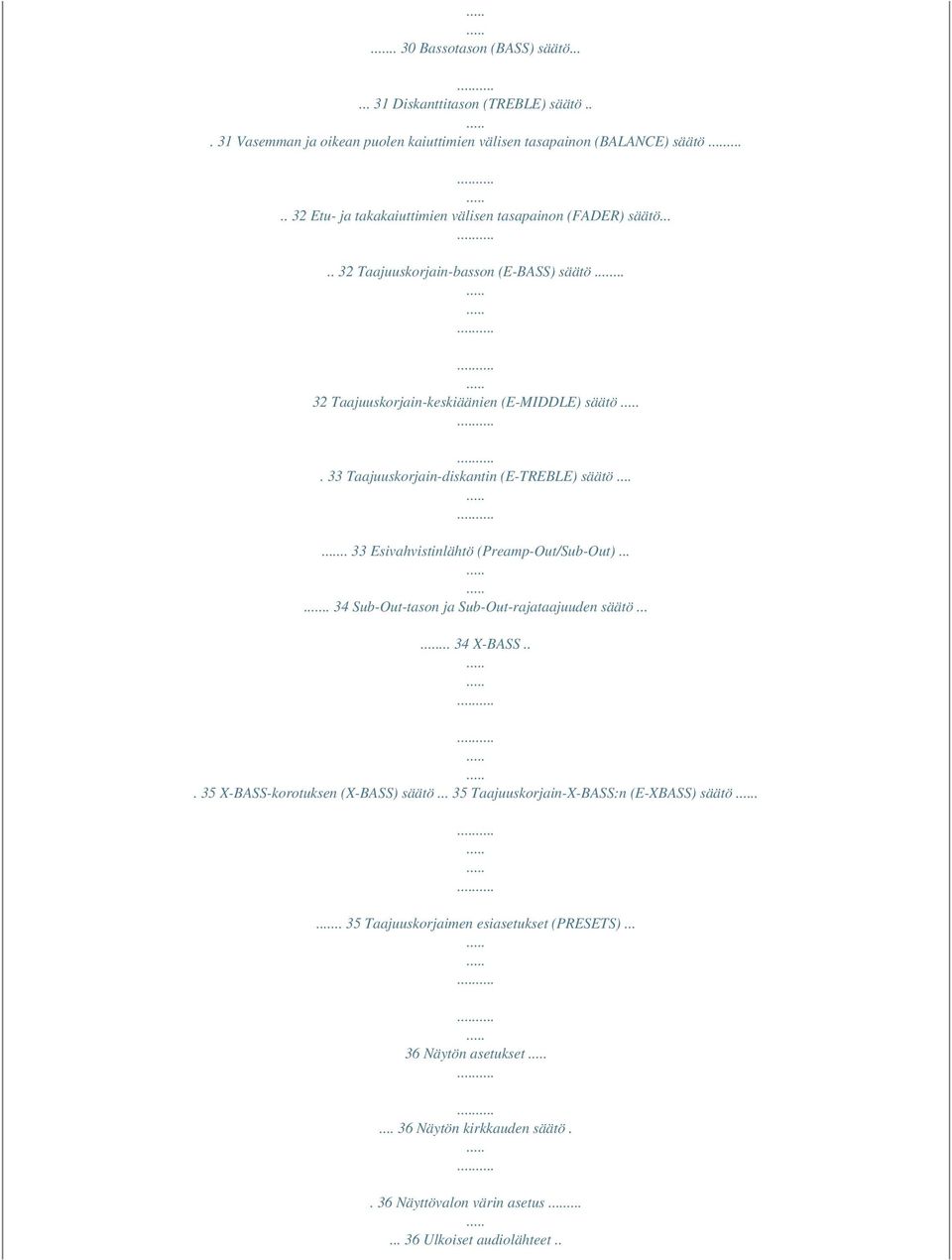

6 .. 30 Bassotason (BASS) säätö Diskanttitason (TREBLE) säätö Vasemman ja oikean puolen kaiuttimien välisen tasapainon (BALANCE) säätö Etu- ja takakaiuttimien välisen tasapainon (FADER) säätö Taajuuskorjain-basson (E-BASS) säätö Taajuuskorjain-keskiäänien (E-MIDDLE) säätö. 33 Taajuuskorjain-diskantin (E-TREBLE) säätö Esivahvistinlähtö (Preamp-Out/Sub-Out) Sub-Out-tason ja Sub-Out-rajataajuuden säätö X-BASS X-BASS-korotuksen (X-BASS) säätö Taajuuskorjain-X-BASS:n (E-XBASS) säätö Taajuuskorjaimen esiasetukset (PRESETS) Näytön asetukset Näytön kirkkauden säätö.. 36 Näyttövalon värin asetus Ulkoiset audiolähteet..

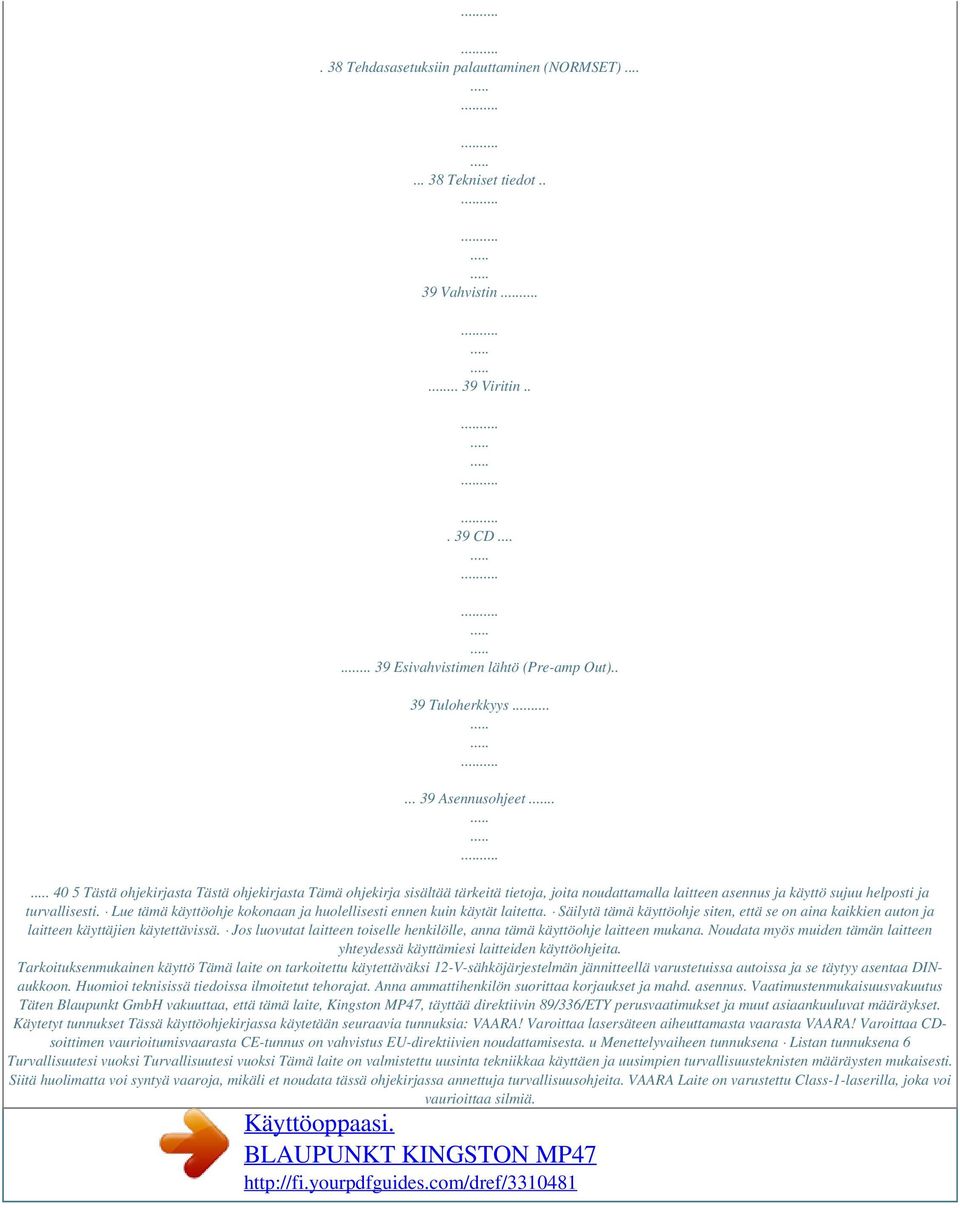

7 . 38 Tehdasasetuksiin palauttaminen (NORMSET) Tekniset tiedot.. 39 Vahvistin Viritin CD Esivahvistimen lähtö (Pre-amp Out).. 39 Tuloherkkyys Asennusohjeet Tästä ohjekirjasta Tästä ohjekirjasta Tämä ohjekirja sisältää tärkeitä tietoja, joita noudattamalla laitteen asennus ja käyttö sujuu helposti ja turvallisesti. Lue tämä käyttöohje kokonaan ja huolellisesti ennen kuin käytät laitetta. Säilytä tämä käyttöohje siten, että se on aina kaikkien auton ja laitteen käyttäjien käytettävissä. Jos luovutat laitteen toiselle henkilölle, anna tämä käyttöohje laitteen mukana. Noudata myös muiden tämän laitteen yhteydessä käyttämiesi laitteiden käyttöohjeita. Tarkoituksenmukainen käyttö Tämä laite on tarkoitettu käytettäväksi 12-V-sähköjärjestelmän jännitteellä varustetuissa autoissa ja se täytyy asentaa DINaukkoon. Huomioi teknisissä tiedoissa ilmoitetut tehorajat. Anna ammattihenkilön suorittaa korjaukset ja mahd. asennus. Vaatimustenmukaisuusvakuutus Täten Blaupunkt GmbH vakuuttaa, että tämä laite, Kingston MP47, täyttää direktiivin 89/336/ETY perusvaatimukset ja muut asiaankuuluvat määräykset. Käytetyt tunnukset Tässä käyttöohjekirjassa käytetään seuraavia tunnuksia: VAARA! Varoittaa lasersäteen aiheuttamasta vaarasta VAARA! Varoittaa CDsoittimen vaurioitumisvaarasta CE-tunnus on vahvistus EU-direktiivien noudattamisesta. u Menettelyvaiheen tunnuksena Listan tunnuksena 6 Turvallisuutesi vuoksi Turvallisuutesi vuoksi Tämä laite on valmistettu uusinta tekniikkaa käyttäen ja uusimpien turvallisuusteknisten määräysten mukaisesti. Siitä huolimatta voi syntyä vaaroja, mikäli et noudata tässä ohjekirjassa annettuja turvallisuusohjeita. VAARA Laite on varustettu Class-1-laserilla, joka voi vaurioittaa silmiä.

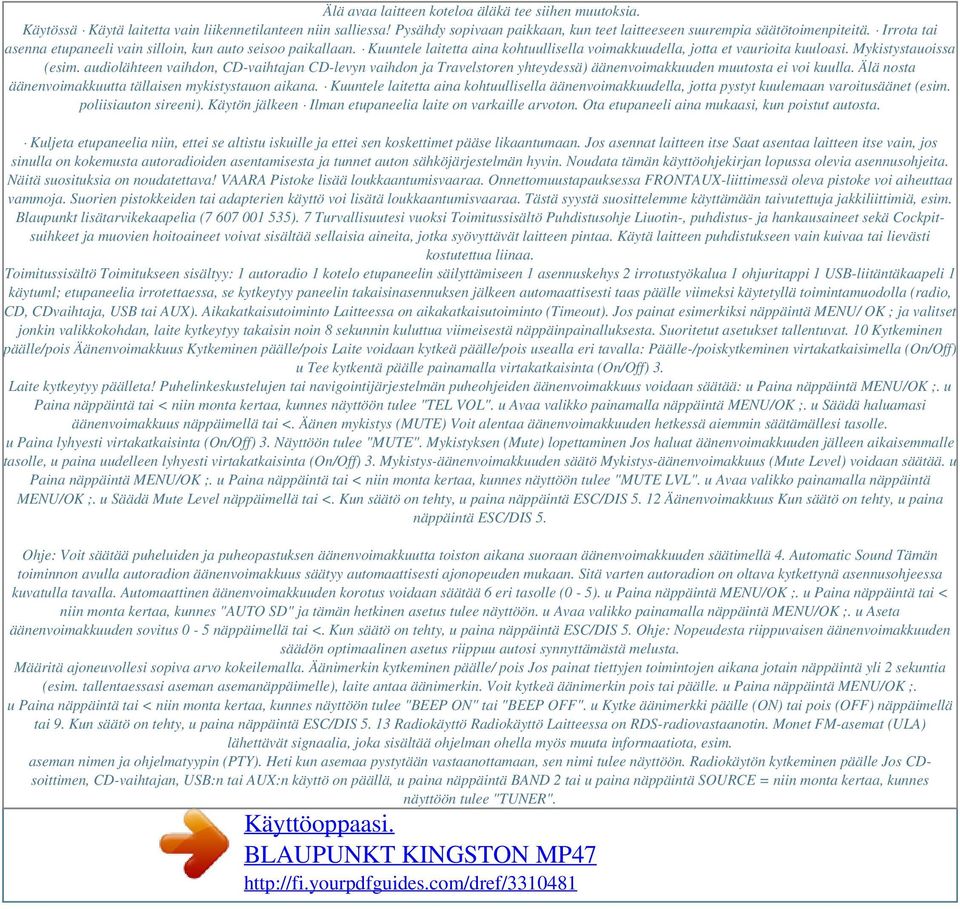

8 Älä avaa laitteen koteloa äläkä tee siihen muutoksia. Käytössä Käytä laitetta vain liikennetilanteen niin salliessa! Pysähdy sopivaan paikkaan, kun teet laitteeseen suurempia säätötoimenpiteitä. Irrota tai asenna etupaneeli vain silloin, kun auto seisoo paikallaan. Kuuntele laitetta aina kohtuullisella voimakkuudella, jotta et vaurioita kuuloasi. Mykistystauoissa (esim. audiolähteen vaihdon, CD-vaihtajan CD-levyn vaihdon ja Travelstoren yhteydessä) äänenvoimakkuuden muutosta ei voi kuulla. Älä nosta äänenvoimakkuutta tällaisen mykistystauon aikana. Kuuntele laitetta aina kohtuullisella äänenvoimakkuudella, jotta pystyt kuulemaan varoitusäänet (esim. poliisiauton sireeni). Käytön jälkeen Ilman etupaneelia laite on varkaille arvoton. Ota etupaneeli aina mukaasi, kun poistut autosta. Kuljeta etupaneelia niin, ettei se altistu iskuille ja ettei sen koskettimet pääse likaantumaan. Jos asennat laitteen itse Saat asentaa laitteen itse vain, jos sinulla on kokemusta autoradioiden asentamisesta ja tunnet auton sähköjärjestelmän hyvin. Noudata tämän käyttöohjekirjan lopussa olevia asennusohjeita. Näitä suosituksia on noudatettava! VAARA Pistoke lisää loukkaantumisvaaraa. Onnettomuustapauksessa FRONTAUX-liittimessä oleva pistoke voi aiheuttaa vammoja. Suorien pistokkeiden tai adapterien käyttö voi lisätä loukkaantumisvaaraa. Tästä syystä suosittelemme käyttämään taivutettuja jakkiliittimiä, esim. Blaupunkt lisätarvikekaapelia ( ). 7 Turvallisuutesi vuoksi Toimitussisältö Puhdistusohje Liuotin-, puhdistus- ja hankausaineet sekä Cockpitsuihkeet ja muovien hoitoaineet voivat sisältää sellaisia aineita, jotka syövyttävät laitteen pintaa. Käytä laitteen puhdistukseen vain kuivaa tai lievästi kostutettua liinaa. Toimitussisältö Toimitukseen sisältyy: 1 autoradio 1 kotelo etupaneelin säilyttämiseen 1 asennuskehys 2 irrotustyökalua 1 ohjuritappi 1 USB-liitäntäkaapeli 1 käytuml; etupaneelia irrotettaessa, se kytkeytyy paneelin takaisinasennuksen jälkeen automaattisesti taas päälle viimeksi käytetyllä toimintamuodolla (radio, CD, CDvaihtaja, USB tai AUX). Aikakatkaisutoiminto Laitteessa on aikakatkaisutoiminto (Timeout). Jos painat esimerkiksi näppäintä MENU/ OK ; ja valitset jonkin valikkokohdan, laite kytkeytyy takaisin noin 8 sekunnin kuluttua viimeisestä näppäinpainalluksesta. Suoritetut asetukset tallentuvat. 10 Kytkeminen päälle/pois Äänenvoimakkuus Kytkeminen päälle/pois Laite voidaan kytkeä päälle/pois usealla eri tavalla: Päälle-/poiskytkeminen virtakatkaisimella (On/Off) u Tee kytkentä päälle painamalla virtakatkaisinta (On/Off) 3. Laite kytkeytyy päälleta! Puhelinkeskustelujen tai navigointijärjestelmän puheohjeiden äänenvoimakkuus voidaan säätää: u Paina näppäintä MENU/OK ;. u Paina näppäintä tai < niin monta kertaa, kunnes näyttöön tulee "TEL VOL". u Avaa valikko painamalla näppäintä MENU/OK ;. u Säädä haluamasi äänenvoimakkuus näppäimellä tai <. Äänen mykistys (MUTE) Voit alentaa äänenvoimakkuuden hetkessä aiemmin säätämällesi tasolle. u Paina lyhyesti virtakatkaisinta (On/Off) 3. Näyttöön tulee "MUTE". Mykistyksen (Mute) lopettaminen Jos haluat äänenvoimakkuuden jälleen aikaisemmalle tasolle, u paina uudelleen lyhyesti virtakatkaisinta (On/Off) 3. Mykistys-äänenvoimakkuuden säätö Mykistys-äänenvoimakkuus (Mute Level) voidaan säätää. u Paina näppäintä MENU/OK ;. u Paina näppäintä tai < niin monta kertaa, kunnes näyttöön tulee "MUTE LVL". u Avaa valikko painamalla näppäintä MENU/OK ;. u Säädä Mute Level näppäimellä tai <. Kun säätö on tehty, u paina näppäintä ESC/DIS Äänenvoimakkuus Kun säätö on tehty, u paina näppäintä ESC/DIS 5. Ohje: Voit säätää puheluiden ja puheopastuksen äänenvoimakkuutta toiston aikana suoraan äänenvoimakkuuden säätimellä 4. Automatic Sound Tämän toiminnon avulla autoradion äänenvoimakkuus säätyy automaattisesti ajonopeuden mukaan. Sitä varten autoradion on oltava kytkettynä asennusohjeessa kuvatulla tavalla. Automaattinen äänenvoimakkuuden korotus voidaan säätää 6 eri tasolle (0-5). u Paina näppäintä MENU/OK ;. u Paina näppäintä tai < niin monta kertaa, kunnes "AUTO SD" ja tämän hetkinen asetus tulee näyttöön. u Avaa valikko painamalla näppäintä MENU/OK ;. u Aseta äänenvoimakkuuden sovitus 0-5 näppäimellä tai <. Kun säätö on tehty, u paina näppäintä ESC/DIS 5. Ohje: Nopeudesta riippuvaisen äänenvoimakkuuden säädön optimaalinen asetus riippuu autosi synnyttämästä melusta. Määritä ajoneuvollesi sopiva arvo kokeilemalla. Äänimerkin kytkeminen päälle/ pois Jos painat tiettyjen toimintojen aikana jotain näppäintä yli 2 sekuntia (esim. tallentaessasi aseman asemanäppäimelle), laite antaa äänimerkin. Voit kytkeä äänimerkin pois tai päälle. u Paina näppäintä MENU/OK ;. u Paina näppäintä tai < niin monta kertaa, kunnes näyttöön tulee "BEEP ON" tai "BEEP OFF". u Kytke äänimerkki päälle (ON) tai pois (OFF) näppäimellä tai 9. Kun säätö on tehty, u paina näppäintä ESC/DIS Radiokäyttö Radiokäyttö Laitteessa on RDS-radiovastaanotin. Monet FM-asemat (ULA) lähettävät signaalia, joka sisältää ohjelman ohella myös muuta informaatiota, esim. aseman nimen ja ohjelmatyypin (PTY). Heti kun asemaa pystytään vastaanottamaan, sen nimi tulee näyttöön. Radiokäytön kytkeminen päälle Jos CDsoittimen, CD-vaihtajan, USB:n tai AUX:n käyttö on päällä, u paina näppäintä BAND 2 tai u paina näppäintä SOURCE = niin monta kertaa, kunnes näyttöön tulee "TUNER".

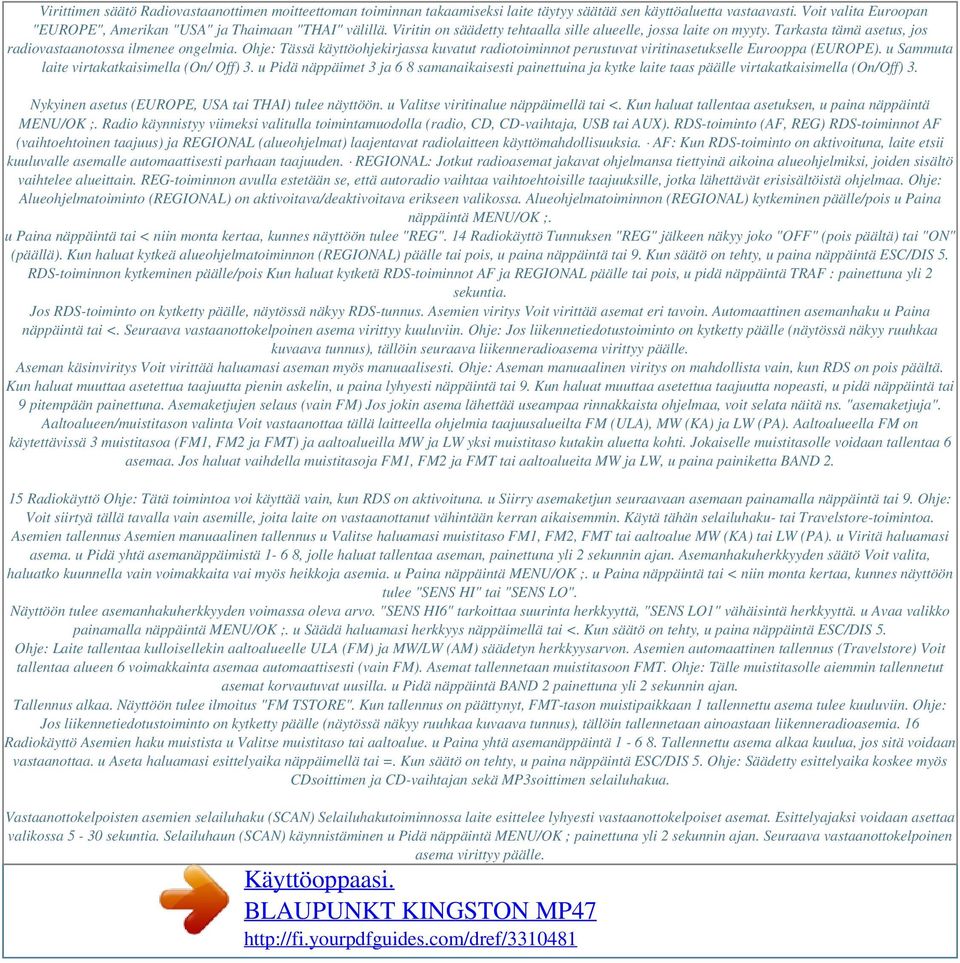

9 Virittimen säätö Radiovastaanottimen moitteettoman toiminnan takaamiseksi laite täytyy säätää sen käyttöaluetta vastaavasti. Voit valita Euroopan "EUROPE", Amerikan "USA" ja Thaimaan "THAI" välillä. Viritin on säädetty tehtaalla sille alueelle, jossa laite on myyty. Tarkasta tämä asetus, jos radiovastaanotossa ilmenee ongelmia. Ohje: Tässä käyttöohjekirjassa kuvatut radiotoiminnot perustuvat viritinasetukselle Eurooppa (EUROPE). u Sammuta laite virtakatkaisimella (On/ Off) 3. u Pidä näppäimet 3 ja 6 8 samanaikaisesti painettuina ja kytke laite taas päälle virtakatkaisimella (On/Off) 3. Nykyinen asetus (EUROPE, USA tai THAI) tulee näyttöön. u Valitse viritinalue näppäimellä tai <. Kun haluat tallentaa asetuksen, u paina näppäintä MENU/OK ;. Radio käynnistyy viimeksi valitulla toimintamuodolla (radio, CD, CD-vaihtaja, USB tai AUX). RDS-toiminto (AF, REG) RDS-toiminnot AF (vaihtoehtoinen taajuus) ja REGIONAL (alueohjelmat) laajentavat radiolaitteen käyttömahdollisuuksia. AF: Kun RDS-toiminto on aktivoituna, laite etsii kuuluvalle asemalle automaattisesti parhaan taajuuden. REGIONAL: Jotkut radioasemat jakavat ohjelmansa tiettyinä aikoina alueohjelmiksi, joiden sisältö vaihtelee alueittain. REG-toiminnon avulla estetään se, että autoradio vaihtaa vaihtoehtoisille taajuuksille, jotka lähettävät erisisältöistä ohjelmaa. Ohje: Alueohjelmatoiminto (REGIONAL) on aktivoitava/deaktivoitava erikseen valikossa. Alueohjelmatoiminnon (REGIONAL) kytkeminen päälle/pois u Paina näppäintä MENU/OK ;. u Paina näppäintä tai < niin monta kertaa, kunnes näyttöön tulee "REG". 14 Radiokäyttö Tunnuksen "REG" jälkeen näkyy joko "OFF" (pois päältä) tai "ON" (päällä). Kun haluat kytkeä alueohjelmatoiminnon (REGIONAL) päälle tai pois, u paina näppäintä tai 9. Kun säätö on tehty, u paina näppäintä ESC/DIS 5. RDS-toiminnon kytkeminen päälle/pois Kun haluat kytketä RDS-toiminnot AF ja REGIONAL päälle tai pois, u pidä näppäintä TRAF : painettuna yli 2 sekuntia. Jos RDS-toiminto on kytketty päälle, näytössä näkyy RDS-tunnus. Asemien viritys Voit virittää asemat eri tavoin. Automaattinen asemanhaku u Paina näppäintä tai <. Seuraava vastaanottokelpoinen asema virittyy kuuluviin. Ohje: Jos liikennetiedotustoiminto on kytketty päälle (näytössä näkyy ruuhkaa kuvaava tunnus), tällöin seuraava liikenneradioasema virittyy päälle. Aseman käsinviritys Voit virittää haluamasi aseman myös manuaalisesti. Ohje: Aseman manuaalinen viritys on mahdollista vain, kun RDS on pois päältä. Kun haluat muuttaa asetettua taajuutta pienin askelin, u paina lyhyesti näppäintä tai 9. Kun haluat muuttaa asetettua taajuutta nopeasti, u pidä näppäintä tai 9 pitempään painettuna. Asemaketjujen selaus (vain FM) Jos jokin asema lähettää useampaa rinnakkaista ohjelmaa, voit selata näitä ns. "asemaketjuja". Aaltoalueen/muistitason valinta Voit vastaanottaa tällä laitteella ohjelmia taajuusalueilta FM (ULA), MW (KA) ja LW (PA). Aaltoalueella FM on käytettävissä 3 muistitasoa (FM1, FM2 ja FMT) ja aaltoalueilla MW ja LW yksi muistitaso kutakin aluetta kohti. Jokaiselle muistitasolle voidaan tallentaa 6 asemaa. Jos haluat vaihdella muistitasoja FM1, FM2 ja FMT tai aaltoalueita MW ja LW, u paina painiketta BAND Radiokäyttö Ohje: Tätä toimintoa voi käyttää vain, kun RDS on aktivoituna. u Siirry asemaketjun seuraavaan asemaan painamalla näppäintä tai 9. Ohje: Voit siirtyä tällä tavalla vain asemille, joita laite on vastaanottanut vähintään kerran aikaisemmin. Käytä tähän selailuhaku- tai Travelstore-toimintoa. Asemien tallennus Asemien manuaalinen tallennus u Valitse haluamasi muistitaso FM1, FM2, FMT tai aaltoalue MW (KA) tai LW (PA). u Viritä haluamasi asema. u Pidä yhtä asemanäppäimistä 1-6 8, jolle haluat tallentaa aseman, painettuna yli 2 sekunnin ajan. Asemanhakuherkkyyden säätö Voit valita, haluatko kuunnella vain voimakkaita vai myös heikkoja asemia. u Paina näppäintä MENU/OK ;. u Paina näppäintä tai < niin monta kertaa, kunnes näyttöön tulee "SENS HI" tai "SENS LO". Näyttöön tulee asemanhakuherkkyyden voimassa oleva arvo. "SENS HI6" tarkoittaa suurinta herkkyyttä, "SENS LO1" vähäisintä herkkyyttä. u Avaa valikko painamalla näppäintä MENU/OK ;. u Säädä haluamasi herkkyys näppäimellä tai <. Kun säätö on tehty, u paina näppäintä ESC/DIS 5. Ohje: Laite tallentaa kulloisellekin aaltoalueelle ULA (FM) ja MW/LW (AM) säädetyn herkkyysarvon. Asemien automaattinen tallennus (Travelstore) Voit tallentaa alueen 6 voimakkainta asemaa automaattisesti (vain FM). Asemat tallennetaan muistitasoon FMT. Ohje: Tälle muistitasolle aiemmin tallennetut asemat korvautuvat uusilla. u Pidä näppäintä BAND 2 painettuna yli 2 sekunnin ajan. Tallennus alkaa. Näyttöön tulee ilmoitus "FM TSTORE". Kun tallennus on päättynyt, FMT-tason muistipaikkaan 1 tallennettu asema tulee kuuluviin. Ohje: Jos liikennetiedotustoiminto on kytketty päälle (näytössä näkyy ruuhkaa kuvaava tunnus), tällöin tallennetaan ainoastaan liikenneradioasemia. 16 Radiokäyttö Asemien haku muistista u Valitse muistitaso tai aaltoalue. u Paina yhtä asemanäppäintä Tallennettu asema alkaa kuulua, jos sitä voidaan vastaanottaa. u Aseta haluamasi esittelyaika näppäimellä tai =. Kun säätö on tehty, u paina näppäintä ESC/DIS 5. Ohje: Säädetty esittelyaika koskee myös CDsoittimen ja CD-vaihtajan sekä MP3soittimen selailuhakua. Vastaanottokelpoisten asemien selailuhaku (SCAN) Selailuhakutoiminnossa laite esittelee lyhyesti vastaanottokelpoiset asemat. Esittelyajaksi voidaan asettaa valikossa 5-30 sekuntia. Selailuhaun (SCAN) käynnistäminen u Pidä näppäintä MENU/OK ; painettuna yli 2 sekunnin ajan. Seuraava vastaanottokelpoinen asema virittyy päälle.

10 Näyttöön tulee vuorotellen "SCAN" ja nykyinen taajuus tai aseman nimi. Selailuhaun lopetus, aseman kuuntelun jatkaminen u Paina näppäintä MENU/OK ;. Selailuhaku päättyy, viimeksi viritettynä ollut asema jää kuuluviin. Ohjelmatyyppi (PTY) Aseman nimen lisäksi jotkin ULA-asemat lähettävät myös ohjelmatyyppiä koskevaa informaatiota. Autoradio vastaanottaa nämä tiedot ja näyttää ne näytössä. Ohjelmatyyppejä voivat olla esim. : KULTTURI MATKAILU JAZZ URHEILU PALVELU POP ROCK TIEDE LAPSET PTY-toiminnon avulla voit valita tietyntyyppistä ohjelmaa lähettäviä asemia. PTY-EON Kun ohjelmatyyppi on valittu ja haku käynnistetty, laite vaihtaa nykyiseltä asemalta valittua ohjelmatyyppiä lähettävälle asemalle. Ohjeita: Jos laite ei löydä yhtään valittua ohjelmatyyppiä lähettävää asemaa, se antaa äänimerkin ja näyttöön tulee hetkeksi ilmoitus "NO PTY". Viimeksi kuunneltu asema virittyy jälleen kuuluviin. Jos viritettynä oleva tai jokin muu asemaketjuun kuuluva asema alkaa myöhemmin lähettää halutun ohjel17 Selailuhaun esittelyajan säätö u Paina näppäintä MENU/OK ;. u Paina näppäintä tai < niin monta kertaa, kunnes näyttöön tulee "SCAN TIME". u Avaa valikko painamalla näppäintä MENU/OK ;. Radiokäyttö matyypin ohjelmaa, laite vaihtaa automaattisesti parhaillaan kuunneltavalta radioasemalta tai CD-soittimen tai CD-vaihtajan kuuntelusta haluttua ohjelmatyyppiä lähettävälle asemalle. Jos et halua käyttää tätä PTY-EONvaihtoa, kytke PTY siinä tapauksessa pois toiminnasta. Kytke laite sitä ennen näppäimellä SOURCE = tai BAND 2 radiokäytölle. CD-soittimen tai CD-vaihtajan käytössä valikkokohta "PTY ON/ OFF" ei ole käytettävissä. PTY:n kytkeminen päälle/pois u Paina näppäintä MENU/OK ;. u Paina näppäintä tai < niin monta kertaa, kunnes "PTY" ja nykyinen asetus tulee näyttöön. u Valitse asetukseksi PTY ON (päällä) tai OFF (pois päältä) näppäimellä tai 9. Kun säätö on tehty, u paina näppäintä ESC/DIS 5. PTY-kielen valinta Voit valita kielen, jolla ohjelmatyypit ilmoitetaan näytössä. Valittavissa ovat DEUTSCH, ENGLISH ja FRANÇAIS. u Paina näppäintä MENU/OK ;. u Paina näppäintä tai < niin monta kertaa, kunnes näyttöön tulee "PTY LANG". u Avaa valikko painamalla näppäintä MENU/OK ;. u Aseta haluamasi kieli näppäimellä tai <. Kun säätö on tehty, u paina näppäintä ESC/DIS 5. Ohjelmatyypin valinta ja hakutoiminnon käynnistäminen Nykyinen ohjelmatyyppi näkyy vain hetken näytössä: u Paina näppäintä tai 9. u Vaihda toiselle ohjelmatyypille painamalla näyttöajan kuluessa näppäintä 9. u Käynnistä halutoiminto painamalla näppäintä tai <. Seuraava valittua ohjelmatyyppiä lähettävä asema tulee kuuluviin. Näyttötavan valinta Voit valita radiokäytössä erilaisten näyttötapojen välillä: Muistitaso ja taajuus tai aseman nimi Muistitaso ja kellonaika Jos haluat vaihtaa näyttötapojen välillä, u paina näppäintä ESC/DIS Liikenneradio Liikenneradio Laitteessa on RDS-EON-radiovastaanotin. EON (Enhanced Other Network) saa aikaan sen, että liikennetiedotuksen (TA) yhteydessä laite vaihtaa asemaketjun sisällä automaattisesti ei-liikenneradioasemalta asemaketjun vastaavalle liikennetiedotuksia lähettävälle asemalle. Liikennetiedotuksen jälkeen laite palaa takaisin aikaisemmin kuunneltuun ohjelmaan. Liikennetiedotuksien äänenvoimakkuuden säätö u Paina näppäintä MENU/OK ;. u Paina näppäintä tai < niin monta kertaa, kunnes näyttöön tulee "TA VOLUME". u Avaa valikko painamalla näppäintä MENU/OK ;. u Aseta äänenvoimakkuus näppäimellä tai <. Säädön helpottamiseksi laitteen äänenvoimakkuus nousee tai laskee säädön mukaisesti. Kun säätö on tehty, u paina näppäintä ESC/DIS 5. Ohjeita: Voit säätää äänenvoimakkuutta myös liikennetiedotuksen aikana säätimellä 4. Tämä säätö on voimassa kuuluvilla olevan tiedotuksen ajan. Voit säätää liikennetiedotuksien aikana liikennetiedotuksien äänensävyn ja äänenvoimakkuuden jakosuhteen. Ks. luku "Ääni". Liikennetiedotustoiminnon kytkeminen päälle/pois u Paina näppäintä TRAF :. Liikennetiedotustoiminto on aktivoituna, kun näytössä on ruuhkaa kuvaava CD-levyjen toistossa voi Sulje etupaneeli kevyesti painamalla, niin että se napsahtaa tuntuvasti paikalleen. CD-levyn soitto alkaa ja näyttöön tulee "CD". Ohje: Jos auton sytytysvirta oli ennen CD:n sisääntyöntöä katkaistuna, laite täytyy siinä tapauksessa kytkeä ensin päälle virtakatkaisimella (On/Off) 3, jotta äänentoisto saadaan tulee satunnaisesti valittu toistetaan, kunnes Repeat-toiminto Paina näppäintä MENU/OK ; yli 2 sekunnin ajan. Seuraava kappale tulee Esittelyaika voidaan tulee säätö on tehty, u paina näppäintä ESC/DIS 5. CD-levyn poistaminen u Paina painiketta 1. Etupaneeli kääntyy alas. u Paina CD-aukon vieressä olevaa näppäintä >. CD-levy tulee ulos. u Poista CD-levy ja sulje etupaneeli. Ohjeita: Laitteen ulos työntämä CD-levy vedetään automaattisesti takaisin sisään 10 sekunnin kuluttua. CD-levy voidaan poistaa myös laitteen ollessa sammutettuna tai jonkin toisen audiolähteen ollessa toiminnassa. Liikennetiedotukset CD-käytön aikana Jos haluat vastaanottaa liikennetiedotuksia myös CD-levyn kuuntelun aikana, u paina näppäintä TRAF :.

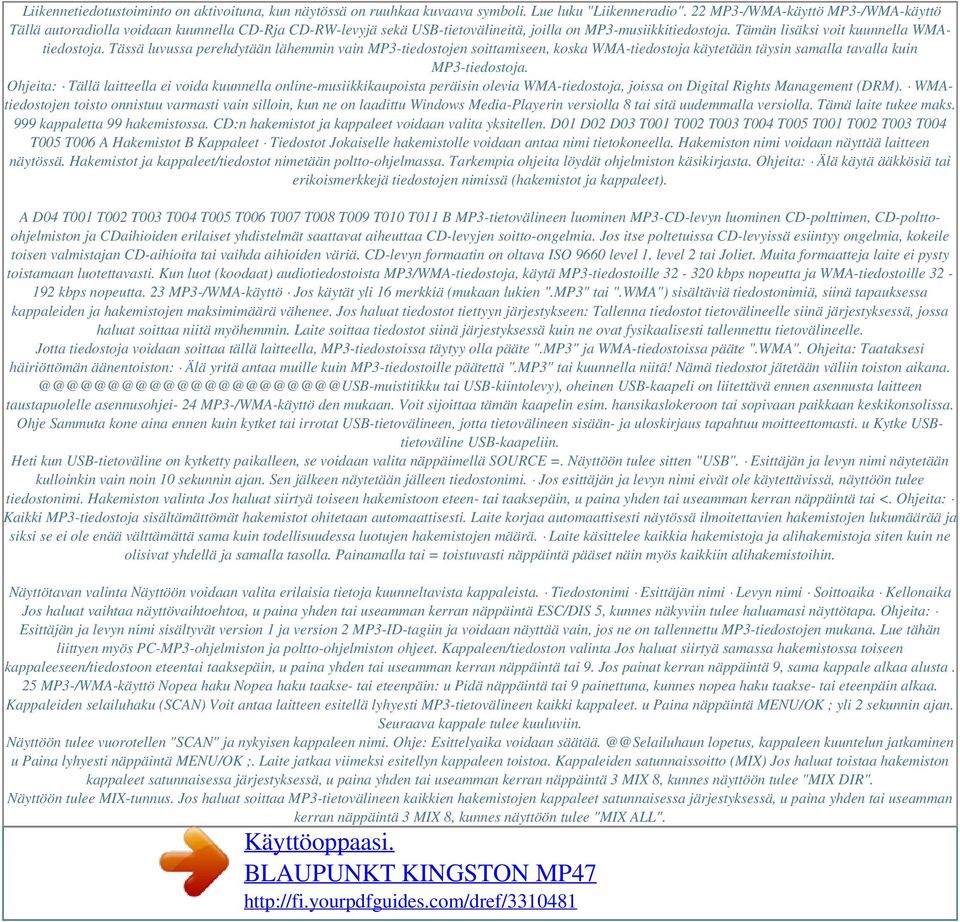

11 Liikennetiedotustoiminto on aktivoituna, kun näytössä on ruuhkaa kuvaava symboli. Lue luku "Liikenneradio". 22 MP3-/WMA-käyttö MP3-/WMA-käyttö Tällä autoradiolla voidaan kuunnella CD-Rja CD-RW-levyjä sekä USB-tietovälineitä, joilla on MP3-musiikkitiedostoja. Tämän lisäksi voit kuunnella WMAtiedostoja. Tässä luvussa perehdytään lähemmin vain MP3-tiedostojen soittamiseen, koska WMA-tiedostoja käytetään täysin samalla tavalla kuin MP3-tiedostoja. Ohjeita: Tällä laitteella ei voida kuunnella online-musiikkikaupoista peräisin olevia WMA-tiedostoja, joissa on Digital Rights Management (DRM). WMAtiedostojen toisto onnistuu varmasti vain silloin, kun ne on laadittu Windows Media-Playerin versiolla 8 tai sitä uudemmalla versiolla. Tämä laite tukee maks. 999 kappaletta 99 hakemistossa. CD:n hakemistot ja kappaleet voidaan valita yksitellen. D01 D02 D03 T001 T002 T003 T004 T005 T001 T002 T003 T004 T005 T006 A Hakemistot B Kappaleet Tiedostot Jokaiselle hakemistolle voidaan antaa nimi tietokoneella. Hakemiston nimi voidaan näyttää laitteen näytössä. Hakemistot ja kappaleet/tiedostot nimetään poltto-ohjelmassa. Tarkempia ohjeita löydät ohjelmiston käsikirjasta. Ohjeita: Älä käytä ääkkösiä tai erikoismerkkejä tiedostojen nimissä (hakemistot ja kappaleet). A D04 T001 T002 T003 T004 T005 T006 T007 T008 T009 T010 T011 B MP3-tietovälineen luominen MP3-CD-levyn luominen CD-polttimen, CD-polttoohjelmiston ja CDaihioiden erilaiset yhdistelmät saattavat aiheuttaa CD-levyjen soitto-ongelmia. Jos itse poltetuissa CD-levyissä esiintyy ongelmia, kokeile toisen valmistajan CD-aihioita tai vaihda aihioiden väriä. CD-levyn formaatin on oltava ISO 9660 level 1, level 2 tai Joliet. Muita formaatteja laite ei pysty toistamaan luotettavasti. Kun luot (koodaat) audiotiedostoista MP3/WMA-tiedostoja, käytä MP3-tiedostoille kbps nopeutta ja WMA-tiedostoille kbps nopeutta. 23 MP3-/WMA-käyttö Jos käytät yli 16 merkkiä (mukaan lukien ".MP3" tai ".WMA") sisältäviä tiedostonimiä, siinä tapauksessa kappaleiden ja hakemistojen maksimimäärä vähenee. Jos haluat tiedostot tiettyyn järjestykseen: Tallenna tiedostot tietovälineelle siinä järjestyksessä, jossa haluat soittaa niitä myöhemmin. Laite soittaa tiedostot siinä järjestyksessä kuin ne ovat fysikaalisesti tallennettu tietovälineelle. Jotta tiedostoja voidaan soittaa tällä laitteella, MP3-tiedostoissa täytyy olla pääte ".MP3" ja WMA-tiedostoissa pääte ".WMA". Ohjeita: Taataksesi häiriöttömän äänentoiston: Älä yritä antaa muille kuin MP3-tiedostoille päätettä ".MP3" tai kuunnella niitä! Nämä tiedostot jätetään väliin toiston tai USB-kiintolevy), oheinen USB-kaapeli on liitettävä ennen asennusta laitteen taustapuolelle asennusohjei- 24 MP3-/WMA-käyttö den mukaan. Voit sijoittaa tämän kaapelin esim. hansikaslokeroon tai sopivaan paikkaan keskikonsolissa. Ohje Sammuta kone aina ennen kuin kytket tai irrotat USB-tietovälineen, jotta tietovälineen sisään- ja uloskirjaus tapahtuu moitteettomasti. u Kytke USBtietoväline USB-kaapeliin. Heti kun USB-tietoväline on kytketty paikalleen, se voidaan valita näppäimellä SOURCE =. Näyttöön tulee sitten "USB". Esittäjän ja levyn nimi näytetään kulloinkin vain noin 10 sekunnin ajan. Sen jälkeen näytetään jälleen tiedostonimi. Jos esittäjän ja levyn nimi eivät ole käytettävissä, näyttöön tulee tiedostonimi. Hakemiston valinta Jos haluat siirtyä toiseen hakemistoon eteen- tai taaksepäin, u paina yhden tai useamman kerran näppäintä tai <. Ohjeita: Kaikki MP3-tiedostoja sisältämättömät hakemistot ohitetaan automaattisesti. Laite korjaa automaattisesti näytössä ilmoitettavien hakemistojen lukumäärää ja siksi se ei ole enää välttämättä sama kuin todellisuudessa luotujen hakemistojen määrä. Laite käsittelee kaikkia hakemistoja ja alihakemistoja siten kuin ne olisivat yhdellä ja samalla tasolla. Painamalla tai = toistuvasti näppäintä pääset näin myös kaikkiin alihakemistoihin. Näyttötavan valinta Näyttöön voidaan valita erilaisia tietoja kuunneltavista kappaleista. Tiedostonimi Esittäjän nimi Levyn nimi Soittoaika Kellonaika Jos haluat vaihtaa näyttövaihtoehtoa, u paina yhden tai useamman kerran näppäintä ESC/DIS 5, kunnes näkyviin tulee haluamasi näyttötapa. Ohjeita: Esittäjän ja levyn nimi sisältyvät version 1 ja version 2 MP3-ID-tagiin ja voidaan näyttää vain, jos ne on tallennettu MP3-tiedostojen mukana. Lue tähän liittyen myös PC-MP3-ohjelmiston ja poltto-ohjelmiston ohjeet. Kappaleen/tiedoston valinta Jos haluat siirtyä samassa hakemistossa toiseen kappaleeseen/tiedostoon eteentai taaksepäin, u paina yhden tai useamman kerran näppäintä tai 9. Jos painat kerran näppäintä 9, sama kappale alkaa alusta. 25 MP3-/WMA-käyttö Nopea haku Nopea haku taakse- tai eteenpäin: u Pidä näppäintä tai 9 painettuna, kunnes nopea haku taakse- tai eteenpäin alkaa. Kappaleiden selailuhaku (SCAN) Voit antaa laitteen esitellä lyhyesti MP3-tietovälineen kaikki kappaleet. u Paina näppäintä MENU/OK ; yli 2 sekunnin ajan. Seuraava kappale tulee kuuluviin. Näyttöön tulee vuorotellen "SCAN" ja nykyisen kappaleen nimi. Ohje: Esittelyaika voidaan lopetus, kappaleen kuuntelun jatkaminen u Paina lyhyesti näppäintä MENU/OK ;. Laite jatkaa viimeksi esitellyn kappaleen toistoa. Kappaleiden satunnaissoitto (MIX) Jos haluat toistaa hakemiston kappaleet satunnaisessa järjestyksessä, u paina yhden tai useamman kerran näppäintä 3 MIX 8, kunnes näyttöön tulee "MIX DIR". Näyttöön tulee MIX-tunnus. Jos haluat soittaa MP3-tietovälineen kaikkien hakemistojen kappaleet satunnaisessa järjestyksessä, u paina yhden tai useamman kerran näppäintä 3 MIX 8, kunnes näyttöön tulee "MIX ALL".

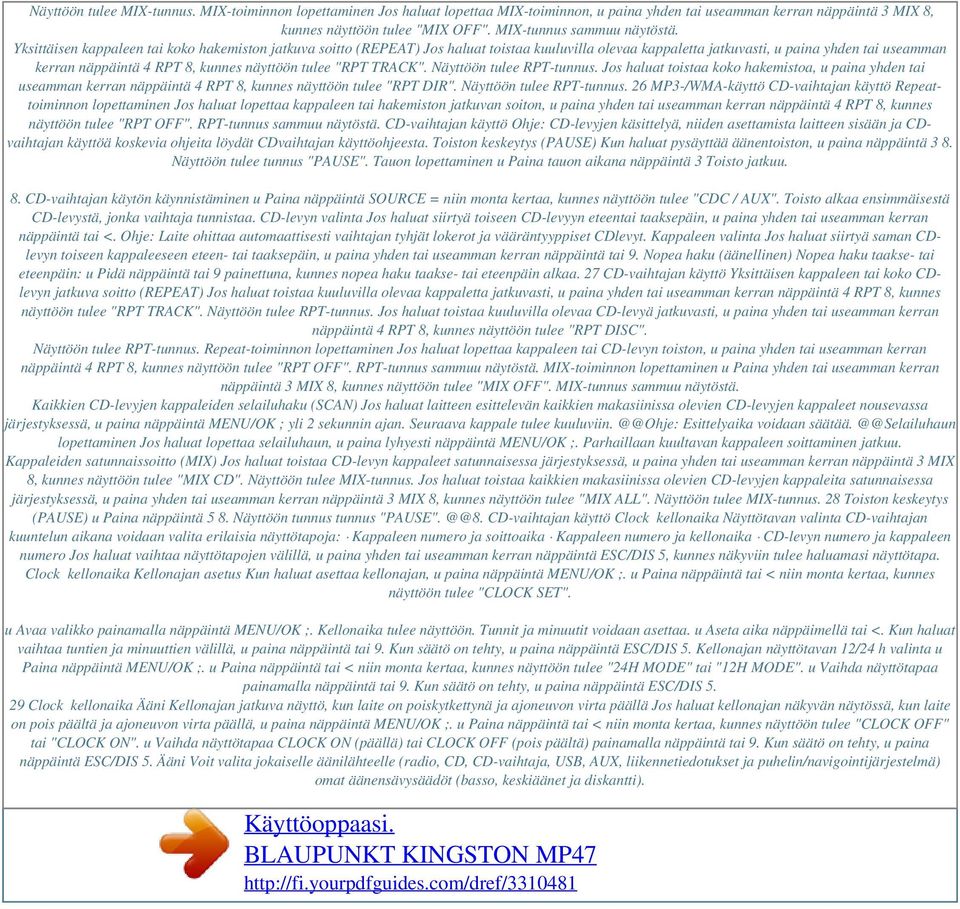

12 Näyttöön tulee MIX-tunnus. MIX-toiminnon lopettaminen Jos haluat lopettaa MIX-toiminnon, u paina yhden tai useamman kerran näppäintä 3 MIX 8, kunnes näyttöön tulee "MIX OFF". MIX-tunnus sammuu näytöstä. Yksittäisen kappaleen tai koko hakemiston jatkuva soitto (REPEAT) Jos haluat toistaa kuuluvilla olevaa kappaletta jatkuvasti, u paina yhden tai useamman kerran näppäintä 4 RPT 8, kunnes näyttöön tulee "RPT TRACK". Näyttöön tulee RPT-tunnus. Jos haluat toistaa koko hakemistoa, u paina yhden tai useamman kerran näppäintä 4 RPT 8, kunnes näyttöön tulee "RPT DIR". Näyttöön tulee RPT-tunnus. 26 MP3-/WMA-käyttö CD-vaihtajan käyttö Repeattoiminnon lopettaminen Jos haluat lopettaa kappaleen tai hakemiston jatkuvan soiton, u paina yhden tai useamman kerran näppäintä 4 RPT 8, kunnes näyttöön tulee "RPT OFF". RPT-tunnus sammuu näytöstä. CD-vaihtajan käyttö Ohje: CD-levyjen käsittelyä, niiden asettamista laitteen sisään ja CDvaihtajan käyttöä koskevia ohjeita löydät CDvaihtajan käyttöohjeesta. Toiston keskeytys (PAUSE) Kun haluat pysäyttää äänentoiston, u paina näppäintä 3 8. Näyttöön tulee tunnus "PAUSE". Tauon lopettaminen u Paina tauon aikana näppäintä 3 Toisto jatkuu. 8. CD-vaihtajan käytön käynnistäminen u Paina näppäintä SOURCE = niin monta kertaa, kunnes näyttöön tulee "CDC / AUX". Toisto alkaa ensimmäisestä CD-levystä, jonka vaihtaja tunnistaa. CD-levyn valinta Jos haluat siirtyä toiseen CD-levyyn eteentai taaksepäin, u paina yhden tai useamman kerran näppäintä tai <. Ohje: Laite ohittaa automaattisesti vaihtajan tyhjät lokerot ja vääräntyyppiset CDlevyt. Kappaleen valinta Jos haluat siirtyä saman CDlevyn toiseen kappaleeseen eteen- tai taaksepäin, u paina yhden tai useamman kerran näppäintä tai 9. Nopea haku (äänellinen) Nopea haku taakse- tai eteenpäin: u Pidä näppäintä tai 9 painettuna, kunnes nopea haku taakse- tai eteenpäin alkaa. 27 CD-vaihtajan käyttö Yksittäisen kappaleen tai koko CDlevyn jatkuva soitto (REPEAT) Jos haluat toistaa kuuluvilla olevaa kappaletta jatkuvasti, u paina yhden tai useamman kerran näppäintä 4 RPT 8, kunnes näyttöön tulee "RPT TRACK". Näyttöön tulee RPT-tunnus. Jos haluat toistaa kuuluvilla olevaa CD-levyä jatkuvasti, u paina yhden tai useamman kerran näppäintä 4 RPT 8, kunnes näyttöön tulee "RPT DISC". Näyttöön tulee RPT-tunnus. Repeat-toiminnon lopettaminen Jos haluat lopettaa kappaleen tai CD-levyn toiston, u paina yhden tai useamman kerran näppäintä 4 RPT 8, kunnes näyttöön tulee "RPT OFF". RPT-tunnus sammuu näytöstä. MIX-toiminnon lopettaminen u Paina yhden tai useamman kerran näppäintä 3 MIX 8, kunnes näyttöön tulee "MIX OFF". MIX-tunnus sammuu näytöstä. Kaikkien CD-levyjen kappaleiden selailuhaku (SCAN) Jos haluat laitteen esittelevän kaikkien makasiinissa olevien CD-levyjen kappaleet nousevassa järjestyksessä, u paina näppäintä MENU/OK ; yli 2 sekunnin ajan. Seuraava kappale tulee Esittelyaika voidaan lopettaminen Jos haluat lopettaa selailuhaun, u paina lyhyesti näppäintä MENU/OK ;. Parhaillaan kuultavan kappaleen soittaminen jatkuu. Kappaleiden satunnaissoitto (MIX) Jos haluat toistaa CD-levyn kappaleet satunnaisessa järjestyksessä, u paina yhden tai useamman kerran näppäintä 3 MIX 8, kunnes näyttöön tulee "MIX CD". Näyttöön tulee MIX-tunnus. Jos haluat toistaa kaikkien makasiinissa olevien CD-levyjen kappaleita satunnaisessa järjestyksessä, u paina yhden tai useamman kerran näppäintä 3 MIX 8, kunnes näyttöön tulee "MIX ALL". Näyttöön tulee MIX-tunnus. 28 Toiston keskeytys (PAUSE) u Paina näppäintä 5 8. Näyttöön tunnus tunnus CD-vaihtajan käyttö Clock kellonaika Näyttötavan valinta CD-vaihtajan kuuntelun aikana voidaan valita erilaisia näyttötapoja: Kappaleen numero ja soittoaika Kappaleen numero ja kellonaika CD-levyn numero ja kappaleen numero Jos haluat vaihtaa näyttötapojen välillä, u paina yhden tai useamman kerran näppäintä ESC/DIS 5, kunnes näkyviin tulee haluamasi näyttötapa. Clock kellonaika Kellonajan asetus Kun haluat asettaa kellonajan, u paina näppäintä MENU/OK ;. u Paina näppäintä tai < niin monta kertaa, kunnes näyttöön tulee "CLOCK SET". u Avaa valikko painamalla näppäintä MENU/OK ;. Kellonaika tulee näyttöön. Tunnit ja minuutit voidaan asettaa. u Aseta aika näppäimellä tai <. Kun haluat vaihtaa tuntien ja minuuttien välillä, u paina näppäintä tai 9. Kun säätö on tehty, u paina näppäintä ESC/DIS 5. Kellonajan näyttötavan 12/24 h valinta u Paina näppäintä MENU/OK ;. u Paina näppäintä tai < niin monta kertaa, kunnes näyttöön tulee "24H MODE" tai "12H MODE". u Vaihda näyttötapaa painamalla näppäintä tai 9. Kun säätö on tehty, u paina näppäintä ESC/DIS Clock kellonaika Ääni Kellonajan jatkuva näyttö, kun laite on poiskytkettynä ja ajoneuvon virta päällä Jos haluat kellonajan näkyvän näytössä, kun laite on pois päältä ja ajoneuvon virta päällä, u paina näppäintä MENU/OK ;. u Paina näppäintä tai < niin monta kertaa, kunnes näyttöön tulee "CLOCK OFF" tai "CLOCK ON". u Vaihda näyttötapaa CLOCK ON (päällä) tai CLOCK OFF (pois päältä) painamalla näppäintä tai 9. Kun säätö on tehty, u paina näppäintä ESC/DIS 5. Ääni Voit valita jokaiselle äänilähteelle (radio, CD, CD-vaihtaja, USB, AUX, liikennetiedotukset ja puhelin/navigointijärjestelmä) omat äänensävysäädöt (basso, keskiäänet ja diskantti).

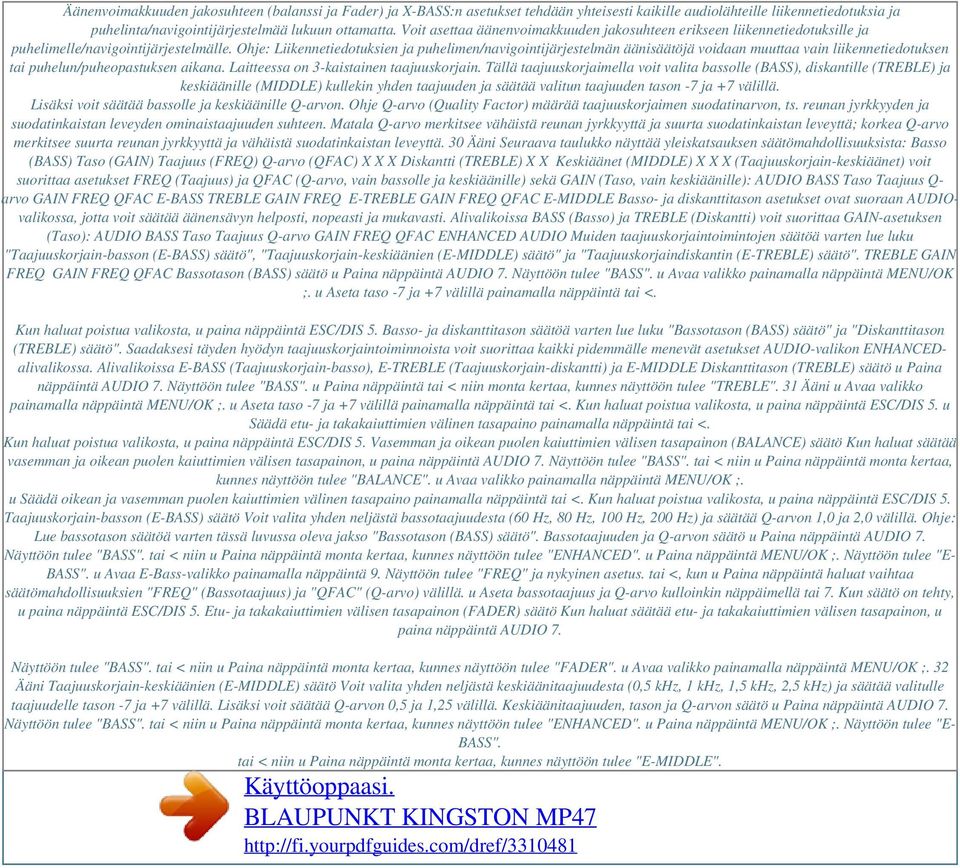

13 Äänenvoimakkuuden jakosuhteen (balanssi ja Fader) ja X-BASS:n asetukset tehdään yhteisesti kaikille audiolähteille liikennetiedotuksia ja puhelinta/navigointijärjestelmää lukuun ottamatta. Voit asettaa äänenvoimakkuuden jakosuhteen erikseen liikennetiedotuksille ja puhelimelle/navigointijärjestelmälle. Ohje: Liikennetiedotuksien ja puhelimen/navigointijärjestelmän äänisäätöjä voidaan muuttaa vain liikennetiedotuksen tai puhelun/puheopastuksen aikana. Laitteessa on 3-kaistainen taajuuskorjain. Tällä taajuuskorjaimella voit valita bassolle (BASS), diskantille (TREBLE) ja keskiäänille (MIDDLE) kullekin yhden taajuuden ja säätää valitun taajuuden tason -7 ja +7 välillä. Lisäksi voit säätää bassolle ja keskiäänille Q-arvon. Ohje Q-arvo (Quality Factor) määrää taajuuskorjaimen suodatinarvon, ts. reunan jyrkkyyden ja suodatinkaistan leveyden ominaistaajuuden suhteen. Matala Q-arvo merkitsee vähäistä reunan jyrkkyyttä ja suurta suodatinkaistan leveyttä; korkea Q-arvo merkitsee suurta reunan jyrkkyyttä ja vähäistä suodatinkaistan leveyttä. 30 Ääni Seuraava taulukko näyttää yleiskatsauksen säätömahdollisuuksista: Basso (BASS) Taso (GAIN) Taajuus (FREQ) Q-arvo (QFAC) X X X Diskantti (TREBLE) X X Keskiäänet (MIDDLE) X X X (Taajuuskorjain-keskiäänet) voit suorittaa asetukset FREQ (Taajuus) ja QFAC (Q-arvo, vain bassolle ja keskiäänille) sekä GAIN (Taso, vain keskiäänille): AUDIO BASS Taso Taajuus Q- arvo GAIN FREQ QFAC E-BASS TREBLE GAIN FREQ E-TREBLE GAIN FREQ QFAC E-MIDDLE Basso- ja diskanttitason asetukset ovat suoraan AUDIOvalikossa, jotta voit säätää äänensävyn helposti, nopeasti ja mukavasti. Alivalikoissa BASS (Basso) ja TREBLE (Diskantti) voit suorittaa GAIN-asetuksen (Taso): AUDIO BASS Taso Taajuus Q-arvo GAIN FREQ QFAC ENHANCED AUDIO Muiden taajuuskorjaintoimintojen säätöä varten lue luku "Taajuuskorjain-basson (E-BASS) säätö", "Taajuuskorjain-keskiäänien (E-MIDDLE) säätö" ja "Taajuuskorjaindiskantin (E-TREBLE) säätö". TREBLE GAIN FREQ GAIN FREQ QFAC Bassotason (BASS) säätö u Paina näppäintä AUDIO 7. Näyttöön tulee "BASS". u Avaa valikko painamalla näppäintä MENU/OK ;. u Aseta taso -7 ja +7 välillä painamalla näppäintä tai <. Kun haluat poistua valikosta, u paina näppäintä ESC/DIS 5. Basso- ja diskanttitason säätöä varten lue luku "Bassotason (BASS) säätö" ja "Diskanttitason (TREBLE) säätö". Saadaksesi täyden hyödyn taajuuskorjaintoiminnoista voit suorittaa kaikki pidemmälle menevät asetukset AUDIO-valikon ENHANCEDalivalikossa. Alivalikoissa E-BASS (Taajuuskorjain-basso), E-TREBLE (Taajuuskorjain-diskantti) ja E-MIDDLE Diskanttitason (TREBLE) säätö u Paina näppäintä AUDIO 7. Näyttöön tulee "BASS". u Paina näppäintä tai < niin monta kertaa, kunnes näyttöön tulee "TREBLE". 31 Ääni u Avaa valikko painamalla näppäintä MENU/OK ;. u Aseta taso -7 ja +7 välillä painamalla näppäintä tai <. Kun haluat poistua valikosta, u paina näppäintä ESC/DIS 5. u Säädä etu- ja takakaiuttimien välinen tasapaino painamalla näppäintä tai <. Kun haluat poistua valikosta, u paina näppäintä ESC/DIS 5. Vasemman ja oikean puolen kaiuttimien välisen tasapainon (BALANCE) säätö Kun haluat säätää vasemman ja oikean puolen kaiuttimien välisen tasapainon, u paina näppäintä AUDIO 7. Näyttöön tulee "BASS". tai < niin u Paina näppäintä monta kertaa, kunnes näyttöön tulee "BALANCE". u Avaa valikko painamalla näppäintä MENU/OK ;. u Säädä oikean ja vasemman puolen kaiuttimien välinen tasapaino painamalla näppäintä tai <. Kun haluat poistua valikosta, u paina näppäintä ESC/DIS 5. Taajuuskorjain-basson (E-BASS) säätö Voit valita yhden neljästä bassotaajuudesta (60 Hz, 80 Hz, 100 Hz, 200 Hz) ja säätää Q-arvon 1,0 ja 2,0 välillä. Ohje: Lue bassotason säätöä varten tässä luvussa oleva jakso "Bassotason (BASS) säätö". Bassotaajuuden ja Q-arvon säätö u Paina näppäintä AUDIO 7. Näyttöön tulee "BASS". tai < niin u Paina näppäintä monta kertaa, kunnes näyttöön tulee "ENHANCED". u Paina näppäintä MENU/OK ;. Näyttöön tulee "E- BASS". u Avaa E-Bass-valikko painamalla näppäintä 9. Näyttöön tulee "FREQ" ja nykyinen asetus. tai <, kun u Paina näppäintä haluat vaihtaa säätömahdollisuuksien "FREQ" (Bassotaajuus) ja "QFAC" (Q-arvo) välillä. u Aseta bassotaajuus ja Q-arvo kulloinkin näppäimellä tai 7. Kun säätö on tehty, u paina näppäintä ESC/DIS 5. Etu- ja takakaiuttimien välisen tasapainon (FADER) säätö Kun haluat säätää etu- ja takakaiuttimien välisen tasapainon, u paina näppäintä AUDIO 7. Näyttöön tulee "BASS". tai < niin u Paina näppäintä monta kertaa, kunnes näyttöön tulee "FADER". u Avaa valikko painamalla näppäintä MENU/OK ;. 32 Ääni Taajuuskorjain-keskiäänien (E-MIDDLE) säätö Voit valita yhden neljästä keskiäänitaajuudesta (0,5 khz, 1 khz, 1,5 khz, 2,5 khz) ja säätää valitulle taajuudelle tason -7 ja +7 välillä. Lisäksi voit säätää Q-arvon 0,5 ja 1,25 välillä. Keskiäänitaajuuden, tason ja Q-arvon säätö u Paina näppäintä AUDIO 7. Näyttöön tulee "BASS". tai < niin u Paina näppäintä monta kertaa, kunnes näyttöön tulee "ENHANCED". u Paina näppäintä MENU/OK ;. Näyttöön tulee "E- BASS". tai < niin u Paina näppäintä monta kertaa, kunnes näyttöön tulee "E-MIDDLE".

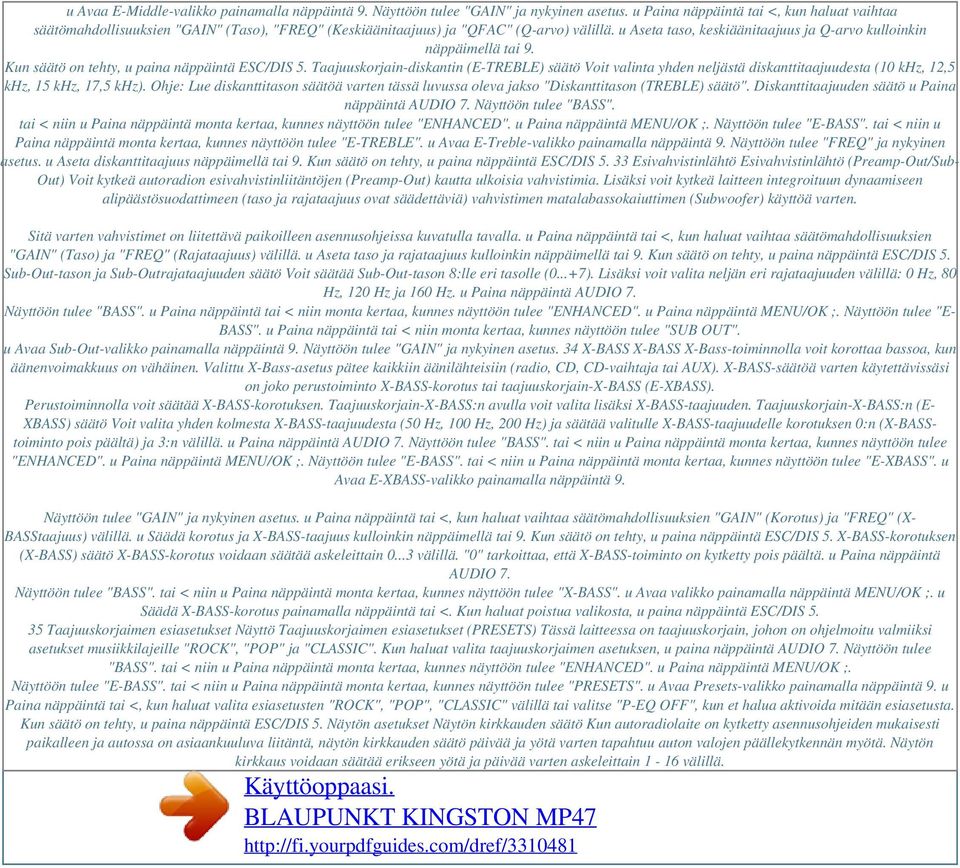

14 u Avaa E-Middle-valikko painamalla näppäintä 9. Näyttöön tulee "GAIN" ja nykyinen asetus. u Paina näppäintä tai <, kun haluat vaihtaa säätömahdollisuuksien "GAIN" (Taso), "FREQ" (Keskiäänitaajuus) ja "QFAC" (Q-arvo) välillä. u Aseta taso, keskiäänitaajuus ja Q-arvo kulloinkin näppäimellä tai 9. Kun säätö on tehty, u paina näppäintä ESC/DIS 5. Taajuuskorjain-diskantin (E-TREBLE) säätö Voit valinta yhden neljästä diskanttitaajuudesta (10 khz, 12,5 khz, 15 khz, 17,5 khz). Ohje: Lue diskanttitason säätöä varten tässä luvussa oleva jakso "Diskanttitason (TREBLE) säätö". Diskanttitaajuuden säätö u Paina näppäintä AUDIO 7. Näyttöön tulee "BASS". tai < niin u Paina näppäintä monta kertaa, kunnes näyttöön tulee "ENHANCED". u Paina näppäintä MENU/OK ;. Näyttöön tulee "E-BASS". tai < niin u Paina näppäintä monta kertaa, kunnes näyttöön tulee "E-TREBLE". u Avaa E-Treble-valikko painamalla näppäintä 9. Näyttöön tulee "FREQ" ja nykyinen asetus. u Aseta diskanttitaajuus näppäimellä tai 9. Kun säätö on tehty, u paina näppäintä ESC/DIS Esivahvistinlähtö Esivahvistinlähtö (Preamp-Out/Sub- Out) Voit kytkeä autoradion esivahvistinliitäntöjen (Preamp-Out) kautta ulkoisia vahvistimia. Lisäksi voit kytkeä laitteen integroituun dynaamiseen alipäästösuodattimeen (taso ja rajataajuus ovat säädettäviä) vahvistimen matalabassokaiuttimen (Subwoofer) käyttöä varten. Sitä varten vahvistimet on liitettävä paikoilleen asennusohjeissa kuvatulla tavalla. u Paina näppäintä tai <, kun haluat vaihtaa säätömahdollisuuksien "GAIN" (Taso) ja "FREQ" (Rajataajuus) välillä. u Aseta taso ja rajataajuus kulloinkin näppäimellä tai 9. Kun säätö on tehty, u paina näppäintä ESC/DIS 5. Sub-Out-tason ja Sub-Outrajataajuuden säätö Voit säätää Sub-Out-tason 8:lle eri tasolle (0...+7). Lisäksi voit valita neljän eri rajataajuuden välillä: 0 Hz, 80 Hz, 120 Hz ja 160 Hz. u Paina näppäintä AUDIO 7. Näyttöön tulee "BASS". u Paina näppäintä tai < niin monta kertaa, kunnes näyttöön tulee "ENHANCED". u Paina näppäintä MENU/OK ;. Näyttöön tulee "E- BASS". u Paina näppäintä tai < niin monta kertaa, kunnes näyttöön tulee "SUB OUT". u Avaa Sub-Out-valikko painamalla näppäintä 9. Näyttöön tulee "GAIN" ja nykyinen asetus. 34 X-BASS X-BASS X-Bass-toiminnolla voit korottaa bassoa, kun äänenvoimakkuus on vähäinen. Valittu X-Bass-asetus pätee kaikkiin äänilähteisiin (radio, CD, CD-vaihtaja tai AUX). X-BASS-säätöä varten käytettävissäsi on joko perustoiminto X-BASS-korotus tai taajuuskorjain-x-bass (E-XBASS). Perustoiminnolla voit säätää X-BASS-korotuksen. Taajuuskorjain-X-BASS:n avulla voit valita lisäksi X-BASS-taajuuden. Taajuuskorjain-X-BASS:n (E- XBASS) säätö Voit valita yhden kolmesta X-BASS-taajuudesta (50 Hz, 100 Hz, 200 Hz) ja säätää valitulle X-BASS-taajuudelle korotuksen 0:n (X-BASStoiminto pois päältä) ja 3:n välillä. u Paina näppäintä AUDIO 7. Näyttöön tulee "BASS". tai < niin u Paina näppäintä monta kertaa, kunnes näyttöön tulee "ENHANCED". u Paina näppäintä MENU/OK ;. Näyttöön tulee "E-BASS". tai < niin u Paina näppäintä monta kertaa, kunnes näyttöön tulee "E-XBASS". u Avaa E-XBASS-valikko painamalla näppäintä 9. Näyttöön tulee "GAIN" ja nykyinen asetus. u Paina näppäintä tai <, kun haluat vaihtaa säätömahdollisuuksien "GAIN" (Korotus) ja "FREQ" (X- BASStaajuus) välillä. u Säädä korotus ja X-BASS-taajuus kulloinkin näppäimellä tai 9. Kun säätö on tehty, u paina näppäintä ESC/DIS 5. X-BASS-korotuksen (X-BASS) säätö X-BASS-korotus voidaan säätää askeleittain välillä. "0" tarkoittaa, että X-BASS-toiminto on kytketty pois päältä. u Paina näppäintä AUDIO 7. Näyttöön tulee "BASS". tai < niin u Paina näppäintä monta kertaa, kunnes näyttöön tulee "X-BASS". u Avaa valikko painamalla näppäintä MENU/OK ;. u Säädä X-BASS-korotus painamalla näppäintä tai <. Kun haluat poistua valikosta, u paina näppäintä ESC/DIS Taajuuskorjaimen esiasetukset Näyttö Taajuuskorjaimen esiasetukset (PRESETS) Tässä laitteessa on taajuuskorjain, johon on ohjelmoitu valmiiksi asetukset musiikkilajeille "ROCK", "POP" ja "CLASSIC". Kun haluat valita taajuuskorjaimen asetuksen, u paina näppäintä AUDIO 7. Näyttöön tulee "BASS". tai < niin u Paina näppäintä monta kertaa, kunnes näyttöön tulee "ENHANCED". u Paina näppäintä MENU/OK ;. Näyttöön tulee "E-BASS". tai < niin u Paina näppäintä monta kertaa, kunnes näyttöön tulee "PRESETS". u Avaa Presets-valikko painamalla näppäintä 9. u Paina näppäintä tai <, kun haluat valita esiasetusten "ROCK", "POP", "CLASSIC" välillä tai valitse "P-EQ OFF", kun et halua aktivoida mitään esiasetusta. Kun säätö on tehty, u paina näppäintä ESC/DIS 5. Näytön asetukset Näytön kirkkauden säätö Kun autoradiolaite on kytketty asennusohjeiden mukaisesti paikalleen ja autossa on asiaankuuluva liitäntä, näytön kirkkauden säätö päivää ja yötä varten tapahtuu auton valojen päällekytkennän myötä. Näytön kirkkaus voidaan säätää erikseen yötä ja päivää varten askeleittain 1-16 välillä.

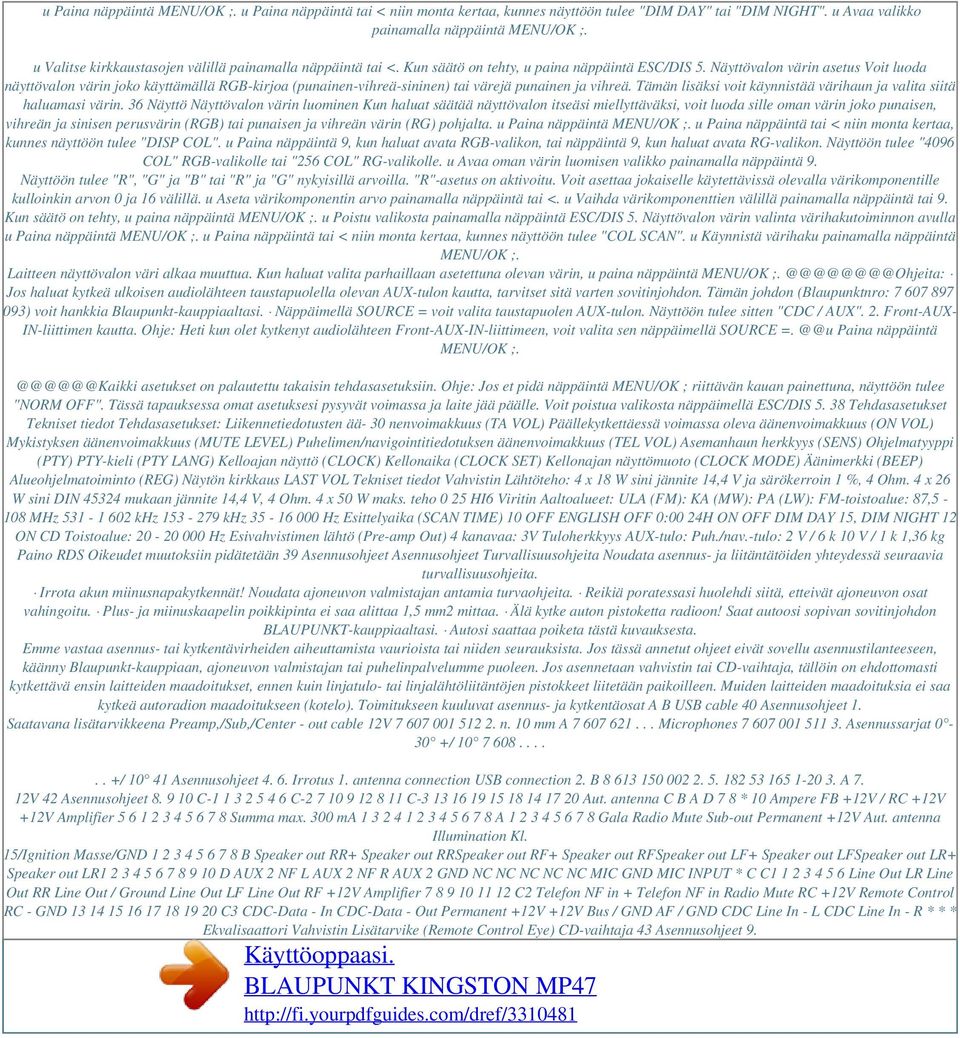

15 Powered by TCPDF ( u Paina näppäintä MENU/OK ;. u Paina näppäintä tai < niin monta kertaa, kunnes näyttöön tulee "DIM DAY" tai "DIM NIGHT". u Avaa valikko painamalla näppäintä MENU/OK ;. u Valitse kirkkaustasojen välillä painamalla näppäintä tai <. Kun säätö on tehty, u paina näppäintä ESC/DIS 5. Näyttövalon värin asetus Voit luoda näyttövalon värin joko käyttämällä RGB-kirjoa (punainen-vihreä-sininen) tai värejä punainen ja vihreä. Tämän lisäksi voit käynnistää värihaun ja valita siitä haluamasi värin. 36 Näyttö Näyttövalon värin luominen Kun haluat säätää näyttövalon itseäsi miellyttäväksi, voit luoda sille oman värin joko punaisen, vihreän ja sinisen perusvärin (RGB) tai punaisen ja vihreän värin (RG) pohjalta. u Paina näppäintä MENU/OK ;. u Paina näppäintä tai < niin monta kertaa, kunnes näyttöön tulee "DISP COL". u Paina näppäintä 9, kun haluat avata RGB-valikon, tai näppäintä 9, kun haluat avata RG-valikon. Näyttöön tulee "4096 COL" RGB-valikolle tai "256 COL" RG-valikolle. u Avaa oman värin luomisen valikko painamalla näppäintä 9. Näyttöön tulee "R", "G" ja "B" tai "R" ja "G" nykyisillä arvoilla. "R"-asetus on aktivoitu. Voit asettaa jokaiselle käytettävissä olevalla värikomponentille kulloinkin arvon 0 ja 16 välillä. u Aseta värikomponentin arvo painamalla näppäintä tai <. u Vaihda värikomponenttien välillä painamalla näppäintä tai 9. Kun säätö on tehty, u paina näppäintä MENU/OK ;. u Poistu valikosta painamalla näppäintä ESC/DIS 5. Näyttövalon värin valinta värihakutoiminnon avulla u Paina näppäintä MENU/OK ;. u Paina näppäintä tai < niin monta kertaa, kunnes näyttöön tulee "COL SCAN". u Käynnistä värihaku painamalla näppäintä MENU/OK ;. Laitteen näyttövalon väri alkaa muuttua. Kun haluat valita parhaillaan asetettuna olevan värin, u paina näppäintä MENU/OK Jos haluat kytkeä ulkoisen audiolähteen taustapuolella olevan AUX-tulon kautta, tarvitset sitä varten sovitinjohdon. Tämän johdon (Blaupunktnro: ) voit hankkia Blaupunkt-kauppiaaltasi. Näppäimellä SOURCE = voit valita taustapuolen AUX-tulon. Näyttöön tulee sitten "CDC / AUX". 2. Front-AUX- IN-liittimen kautta. Ohje: Heti kun olet kytkenyt audiolähteen Front-AUX-IN-liittimeen, voit valita sen näppäimellä SOURCE Paina näppäintä MENU/OK asetukset on palautettu takaisin tehdasasetuksiin. Ohje: Jos et pidä näppäintä MENU/OK ; riittävän kauan painettuna, näyttöön tulee "NORM OFF". Tässä tapauksessa omat asetuksesi pysyvät voimassa ja laite jää päälle. Voit poistua valikosta näppäimellä ESC/DIS Tehdasasetukset Tekniset tiedot Tehdasasetukset: Liikennetiedotusten ää- 30 nenvoimakkuus (TA VOL) Päällekytkettäessä voimassa oleva äänenvoimakkuus (ON VOL) Mykistyksen äänenvoimakkuus (MUTE LEVEL) Puhelimen/navigointitiedotuksen äänenvoimakkuus (TEL VOL) Asemanhaun herkkyys (SENS) Ohjelmatyyppi (PTY) PTY-kieli (PTY LANG) Kelloajan näyttö (CLOCK) Kellonaika (CLOCK SET) Kellonajan näyttömuoto (CLOCK MODE) Äänimerkki (BEEP) Alueohjelmatoiminto (REG) Näytön kirkkaus LAST VOL Tekniset tiedot Vahvistin Lähtöteho: 4 x 18 W sini jännite 14,4 V ja särökerroin 1 %, 4 Ohm. 4 x 26 W sini DIN mukaan jännite 14,4 V, 4 Ohm. 4 x 50 W maks. teho 0 25 HI6 Viritin Aaltoalueet: ULA (FM): KA (MW): PA (LW): FM-toistoalue: 87,5-108 MHz khz khz Hz Esittelyaika (SCAN TIME) 10 OFF ENGLISH OFF 0:00 24H ON OFF DIM DAY 15, DIM NIGHT 12 ON CD Toistoalue: Hz Esivahvistimen lähtö (Pre-amp Out) 4 kanavaa: 3V Tuloherkkyys AUX-tulo: Puh./nav.-tulo: 2 V / 6 k 10 V / 1 k 1,36 kg Paino RDS Oikeudet muutoksiin pidätetään 39 Asennusohjeet Asennusohjeet Turvallisuusohjeita Noudata asennus- ja liitäntätöiden yhteydessä seuraavia turvallisuusohjeita. Irrota akun miinusnapakytkennät! Noudata ajoneuvon valmistajan antamia turvaohjeita. Reikiä poratessasi huolehdi siitä, etteivät ajoneuvon osat vahingoitu. Plus- ja miinuskaapelin poikkipinta ei saa alittaa 1,5 mm2 mittaa. Älä kytke auton pistoketta radioon! Saat autoosi sopivan sovitinjohdon BLAUPUNKT-kauppiaaltasi. Autosi saattaa poiketa tästä kuvauksesta. Emme vastaa asennus- tai kytkentävirheiden aiheuttamista vaurioista tai niiden seurauksista. Jos tässä annetut ohjeet eivät sovellu asennustilanteeseen, käänny Blaupunkt-kauppiaan, ajoneuvon valmistajan tai puhelinpalvelumme puoleen. Jos asennetaan vahvistin tai CD-vaihtaja, tällöin on ehdottomasti kytkettävä ensin laitteiden maadoitukset, ennen kuin linjatulo- tai linjalähtöliitäntöjen pistokkeet liitetään paikoilleen. Muiden laitteiden maadoituksia ei saa kytkeä autoradion maadoitukseen (kotelo). Toimitukseen kuuluvat asennus- ja kytkentäosat A B USB cable 40 Asennusohjeet 1. Saatavana lisätarvikkeena Preamp,/Sub,/Center - out cable 12V n. 10 mm A Microphones Asennussarjat / / Asennusohjeet Irrotus 1. antenna connection USB connection 2. B A 7. 12V 42 Asennusohjeet C C C Aut. antenna C B A D 7 8 * 10 Ampere FB +12V / RC +12V +12V Amplifier Summa max. 300 ma A Gala Radio Mute Sub-out Permanent +12V Aut. antenna Illumination Kl. 15/Ignition Masse/GND B Speaker out RR+ Speaker out RRSpeaker out RF+ Speaker out RFSpeaker out LF+ Speaker out LFSpeaker out LR+ Speaker out LR D AUX 2 NF L AUX 2 NF R AUX 2 GND NC NC NC NC NC MIC GND MIC INPUT * C C Line Out LR Line Out RR Line Out / Ground Line Out LF Line Out RF +12V Amplifier C2 Telefon NF in + Telefon NF in Radio Mute RC +12V Remote Control RC - GND C3 CDC-Data - In CDC-Data - Out Permanent +12V +12V Bus / GND AF / GND CDC Line In - L CDC Line In - R * * * Ekvalisaattori Vahvistin Lisätarvike (Remote Control Eye) CD-vaihtaja 43 Asennusohjeet 9.
