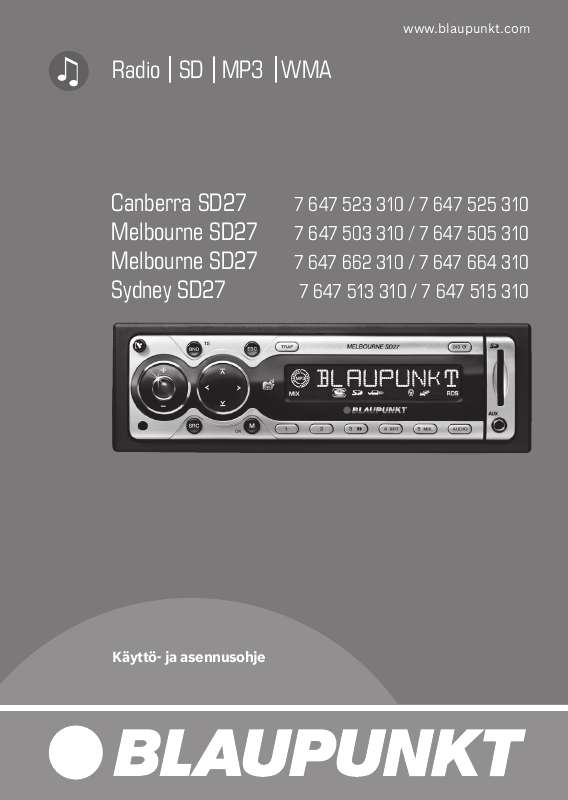

Käyttöoppaasi. BLAUPUNKT SYDNEY SD27 AMBER

Transkriptio

1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

2 Käsikirjan tiivistelmä Pitkä painallus: Selailuhakutoiminnon käynnistäminen.? painallus: Travelstore-toiminnon käynnistys. painallus: RDS-toiminnon kytkeminen päälle/pois. 8 LCD-näyttö 9 DIS -näppäin : Aukko SD-/MMC-korteille ; Front AUX-IN IN-liitin ulkoisten audiolähteiden kytkentään, esim. kannettava CD-soitin. < AUDIO-näppäin basson, diskantin, balanssin ja etu- ja takakaiuttimien välisen tasapainon säätöön. Taajuuskorjaimen esiasetuksen valinta. X-BASS-toiminnon kytkeminen päälle/ pois ja säätö. = Näppäimet Sisältö Tästä ohjekirjasta Käytetyt tunnukset.. 6 Tarkoituksenmukainen käyttö.. 6 Vaatimustenmukaisuusvakuutus... 6 Turvallisuutesi vuoksi... 7 Jos asennat laitteen itse Näitä suosituksia on noudatettava! Puhdistusohje... 7 Hävitysohje Takuu... 8 Korjaus-/noutopalvelu... 8 Irrotettava etupaneeli... 9 Varkaudenesto.. 9 Etupaneelin irrottaminen...

3 ... 9 Etupaneelin paikalleenasettaminen... 9 Kytkeminen Aikakatkaisutoiminto Äänenvoimakkuuden säätö Päällekytkettäessä voimassa olevan äänenvoimakkuuden säätö Äänen mykistys (Mute) Äänimerkin kytkeminen päälle/pois.. 11 Mykistys puhelinkeskustelun aikana. 12 Puhelimen/navigointijärjestelmän audioasetukset Radiokäyttö.. 13 Virittimen säätö Radiokäytön kytkeminen päälle RDS-toiminto.. 13 Aaltoalueen/muistitason valinta.. 14 Asemien viritys Asemanhakuherkkyyden säätö Asemien tallennus Asemien automaattinen tallennus (Travelstore) Asemien haku muistista Vastaanottokelpoisten asemien selailuhaku (SCAN) Selailuhaun esittelyajan säätö Ohjelmatyyppi (PTY)...

4 Näyttötavan valinta Liikenneradio Liikennetiedotustoiminnon kytkeminen päälle/pois Liikennetiedotuksen ohittaminen 18 Liikennetiedotuksien äänenvoimakkuuden säätö SD-/MMC-käyttö MP3-/WMA-kappaleiden luominen SD-/MMC-kortin paikalleenlaitto/ poistaminen SD-/MMC-käytön käynnistäminen 20 Näyttötavan valinta Hakemiston valinta 20 Kappaleen valinta. 21 Nopea haku (äänellinen) Yksittäisen kappaleen tai koko hakemiston jatkuva soitto (REPEAT). 21 Kappaleiden satunnaissoitto (MIX) Kappaleiden selailuhaku (SCAN) Toiston keskeytys (PAUSE) Sisältö CD-vaihtajan käyttö CD-vaihtajan käytön käynnistäminen.. 22 CD-levyn valinta Kappaleen valinta Nopea haku (äänellinen).

5 . 22 Näyttötavan valinta Yksittäisen kappaleen tai koko CD-levyn jatkuva soitto (REPEAT) 22 Kappaleiden satunnaissoitto (MIX) Kaikkien CD-levyjen kappaleiden selailuhaku (SCAN) Toiston keskeytys (PAUSE) Clock - kellonaika Kellonajan näyttäminen Kellonajan asetus.. 23 Kellonajan näyttötavan 12/24 h valinta Kellonajan näyttö, kun laite on poiskytkettynä ja ajoneuvon virta päällä. 24 Ääni Taajuuskorjain. 24 Vasemman ja oikean puolen kaiuttimien välisen tasapainon (Balance) säätö Etu- ja takakaiuttimien välisen tasapainon (Fader) säätö. 27 Taajuuskorjaimen esiasetukset (Presets) X-BASS..

6 . 28 X-BASS-korotuksen säätö E-XBASS-toiminnon säätäminen. 28 Näyttö Näytön kirkkauden säätö.. 29 Ulkoiset audiolähteet Tehdasasetukset (Normset) Tekniset tiedot Tästä ohjekirjasta Tästä ohjekirjasta Tämä ohjekirja sisältää tärkeitä tietoja, joita noudattamalla laitteen asennus ja käyttö sujuu helposti ja turvallisesti. Lue tämä käyttöohje kokonaan ja huolellisesti ennen kuin käytät laitetta. Säilytä tämä käyttöohje siten, että se on aina kaikkien auton ja laitteen käyttäjien käytettävissä. Jos luovutat laitteen toiselle henkilölle, anna tämä käyttöohje laitteen mukana. Noudata myös muiden tämän laitteen yhteydessä käyttämiesi laitteiden käyttöohjeita. Tarkoituksenmukainen käyttö Tämä laite on tarkoitettu käytettäväksi 12-Vsähköjärjestelmän jännitteellä varustetuissa autoissa ja se täytyy asentaa DIN-aukkoon. Huomioi teknisissä tiedoissa ilmoitetut tehorajat. Anna ammattihenkilön suorittaa korjaukset ja mahd. asennus. Vaatimustenmukaisuusvakuutus Täten Blaupunkt GmbH vakuuttaa, että laitteet Melbourne SD27, Sydney SD27 ja Canberra SD27 täyttävät direktiivin 89/336/ETY perusvaatimukset ja muut asiaankuuluvat määräykset. Käytetyt tunnukset Tässä käyttöohjekirjassa on käytetty seuraavia tunnuksia: VAARA! Varoittaa loukkaantumisvaarasta VAARA! Varoittaa onnettomuusvaarasta VAARA! Varoittaa kuulovauriovaarasta CE-tunnus on vahvistus EU-direktiivien noudattamisesta. u Menettelyvaiheen tunnuksena Listan tunnuksena 6 Turvallisuutesi vuoksi Turvallisuutesi vuoksi Laite on valmistettu uusinta tekniikkaa käyttäen ja uusimpien turvallisuusteknisten määräysten mukaisesti. Siitä huolimatta voi syntyä vaaroja, mikäli et noudata tässä ohjekirjassa annettuja turvallisuusohjeita. Jos asennat laitteen itse Saat asentaa laitteen itse vain, jos sinulla on kokemusta autoradioiden asentamisesta ja tunnet auton sähköjärjestelmän hyvin. Noudata tämän käyttöohjekirjan lopussa olevia asennusohjeita. toksen kuulee vasta mykistystauon jälkeen. Älä nosta äänenvoimakkuutta tällaisen mykistystauon aikana. Kuuntele laitetta aina kohtuullisella äänenvoimakkuudella, jotta pystyt kuulemaan varoitusäänet (esim. poliisiauton sireeni). Käytön jälkeen Laite on varkaille arvoton ilman etupaneelia. Ota etupaneeli aina mukaasi, kun poistut autosta. Kuljeta etupaneelia niin, ettei se altistu iskuille ja ettei sen koskettimet pääse likaantumaan. Näitä suosituksia on noudatettava! VAARA! Pistoke lisää loukkaantumisvaaraa Onnettomuustapauksessa FRONT-AUXliittimessä oleva pistoke voi aiheuttaa vammoja. Suorien pistokkeiden tai adapterien käyttö voi lisätä loukkaantumisvaaraa. ü Tästä syystä suosittelemme käyttämään taivutettuja jakkiliittimiä, esim.

7 Blaupunkt lisätarvikekaapelia ( ). Käytössä Käytä laitetta vain liikennetilanteen niin salliessa! Pysähdy sopivaan paikkaan, kun teet laitteeseen suurempia säätötoimenpiteitä. Irrota tai asenna etupaneeli vain silloin, kun auto seisoo paikallaan. Kuuntele laitetta aina kohtuullisella voimakkuudella, jotta et vaurioita kuuloasi. Mykistystauoissa (esim. Travelstoren yhteydessä, CD-vaihtajan vaihtaessa CD-levyn) äänenvoimakkuuden muu- Puhdistusohje Liuotin-, puhdistus- ja hankausaineet sekä Cockpit-suihkeet ja muovien hoitoaineet voivat sisältää sellaisia ainesosia, jotka syövyttävät laitteen pintaa. Käytä laitteen puhdistukseen vain kuivaa tai lievästi kostutettua liinaa. Hävitysohje (vain EU-maat) Älä hävitä käytöstä poistettua laitetta talousjätteiden mukana! Toimita käytöstä poistettu laite kierrätyspisteeseen. 7 Toimitussisältö Takuu Korjaus-/noutopalvelu (Amplifier) sopivat käyttöön. Toimitussisältö Toimitukseen sisältyy: 1 autoradio 1 asennuskehys 2 irrotustyökalua 1 ohjuritappi 1 käyttöohje CD-vaihtaja (Changer) Voit kytkeä laitteeseen seuraavat Blaupunktin CD-vaihtajat: CDC A 03, CDC A 08 ja IDC A 09. Takuu Euroopan Unionin alueella ostetuille tuotteille myönnämme valmistajan takuun. Euroopan Unioniin kuulumattomista maista ostetuille laitteille pätevät asianomaisen maahantuojan soveltamat takuuehdot. Takuuehdot voit katsoa sivustolta www. blaupunkt.com tai tilata ne suoraan osoitteesta: Blaupunkt GmbH Hotline Robert-Bosch-Str. 200 D Hildesheim Erikoisvarusteet (eivät kuulu toimitussisältöön) Käytä vain Blaupunktin hyväksymiä erikoisvarusteita. Kauko-ohjain Ohjauspyörä- ja/tai käsikauko-ohjaimella voit ohjata autoradiolaitteen perustoimintoja turvallisesti ja mukavasti. Päälle- ja poiskytkeminen ei ole mahdollista kauko-ohjaimella! Tarkempia tietoja autoradioosi sopivista kauko-ohjaimista saat Blaupunkt-kauppiaalta tai Internetistä osoitteesta Bluetooth-liitäntä Bluetooth-sovellukset, esim. langaton Handsfree-puhelintoiminto, voidaan kytkeä Bluetoothliitäntään. Vahvistin (Amplifier) Kaikki Blaupunkt- ja Velocity-vahvistimet Korjaus-/noutopalvelu Joissakin maisn estämiseksi päällekytkettäessä kuuluva äänenvoimakkuus on rajoitettu arvoon "38". Jos äänenvoimakkuus oli ennen poiskytkentää tätä Kytkeminen pois päältä irrotettavan etupaneelin avulla u Irrota etupaneeli. Laite kytkeytyy pois päältä. Aikakatkaisutoiminto Laitteessa on aikakatkaisutoiminto (Timeout). Jos painat näppäintä M/OK > ja valitset jonkin valikkokohdan, laite kytkeytyy takaisin n. 8 sekunnin kuluttua viimeisestä näppäimen painalluksesta. Suoritetut asetukset tallentuvat. 10 Äänenvoimakkuuden säätö suurempi ja valitsit asetuksen "LAST VOL", laite kytkeytyy jälleen päälle arvolla tulee sekuntia. u Säädä Mute-Level näppäimillä tai sekuntia. Äänimerkin kytkeminen päälle/ pois Jos painat tiettyjen toimintojen aikana jotain näppäintä yli kaksi sekuntia (esim. tallentaessasi asemia asemanäppäimiin), laite ta tämä asetus, jos radiovastaanotossa ilmenee ongelmia. Tässä käyttöohjekirjassa kuvatut radiotoiminnot perustuvat viritinasetukselle Eurooppa (EUROPE). u Kytke laite pois toiminnasta näppäimellä 2. u Pidä näppäimet 3 = ja AUDIO < samanaikaisesti painettuina ja kytke laite taas päälle näppäimellä 2. u Näyttöön tulee tämän hetkinen asetus. u Valitse viritinalue näppäimellä tai 5. Kun haluat tallentaa asetuksen ja poistua valikosta, u paina näppäintä M/OK >. RDS-toiminto Tämä laite on varustettu RDS-radiovastaanottimella (Radio Data System). Monet FM-asemat (ULA) lähettävät signaalia, joka sisältää ohjelman lisäksi myös muuta informaatiota, esim. aseman nimen ja ohjelmatyypin (PTY). Heti kun asemaa pystytään vastaanottamaan, sen nimi tulee näyttöön. RDS-toiminnot AF (vaihtoehtoinen taajuus) ja REGIONAL (alueohjelmat) laajentavat radiolaitteen käyttömahdollisuuksia. AF: Kun RDS-toiminto on aktivoituna, laite etsii kuuluvalle asemalle automaattisesti parhaan taajuuden. REGIONAL: Jotkut asemat jakavat tiettyinä aikoina ohjelmansa sisällöltään erilaisiksi alueohjelmiksi. REG-toiminnon avulla estetään se, että autoradio vaihtaa vaihtoehtoiselle taajuudelle, joka lähettää erisisältöistä paikallisohjelmaa. Ohje: REGIONAL täytyy aktivoida/deaktivoida (REG ON/OFF) erikseen valikossa. RDS-toiminnon kytkeminen päälle/pois Jos haluat käyttää RDS-toimintoja AF ja REGIONAL, u pidä näppäintä TRAF 7 painettuna yli kahden sekunnin ajan. RDS-toiminto on aktivoitu, kun näytössä lukee RDS. Radiokäytön kytkeminen päälle Jos käyttötilana on parhaillaan SD, CD-vaihtaja tai AUX-IN, u paina näppäintä BND/TS 4 tai u paina näppäintä SRC? niin monta kertaa, kunnes näyttöön tulee "TUNER". 13 Radiokäyttö Kun haluat deaktivoida toiminnon, u pidä näppäintä TRAF 7 painettuna yli kahden sekunnin ajan. u Näytössä oleva RDS-tunnus sammuu. Alueohjelmatoiminnon (REGIONAL) kytkeminen päälle/pois u Paina näppäintä M/OK >. Näyttöön tulee "MENU". u Paina näppäintä tai 5 niin monta kertaa, kunnes näyttöön tulee "REG ON" tai "REG OFF". Kun haluat kytkeä alueohjelmatoiminnon (REGIONAL) päälle tai pois, u paina näppäintä tai 5. u Paina näppäintä M/OK sekuntia. Asemien viritys Voit virittää asemat eri tavoin. Automaattinen kanavanhaku u Paina näppäintä tai 5. Seuraava vastaanottokelpoinen asema virittyy kuuluviin. Aseman käsinviritys Voit virittää haluamasi aseman myös manuaalisesti. Ohje: Aseman manuaalinen viritys on mahdollista vain, kun RDS on pois päältä. u Paina näppäintä tai 5. Asemaketjujen selaus (vain FM) Jos asemat lähettävät useampia rinnakkaisia ohjelmia, voit selata näitä ns.

8 "asemaketjuja". Ohje: Tätä toimintoa voi käyttää vain, kun RDS on aktivoituna. u Siirry asemaketjun seuraavaan asemaan painamalla näppäintä tai 5. Ohje: Voit siirtyä tällä tavalla vain asemille, joita laite on vastaanottanut vähintään kerran aikaisemmin. Käytä tähän selailuhaku- tai Travelstore-toimintoa. Aaltoalueen/muistitason valinta Voit vastaanottaa tällä laitteella ohjelmia taajuusalueilta FM (ULA), MW (KA) ja LW (PA). FM-alueella on käytettävissä kolme muistitasoa (FM1, FM2 ja FMT) ja aaltoalueilla MW ja LW yksi muistitaso kutakin aluetta kohti. Jokaiselle muistitasolle voidaan tallentaa viisi asemaa. Jos haluat vaihdella muistitasoja FM1, FM2 ja FMT tai aaltoalueita MW ja LW, u paina lyhyesti näppäintä BND/TS Radiokäyttö Asemanhakuherkkyyden säätö Voit valita, haluatko kuunnella vain voimakkaita vai myös heikkoja asemia. u Paina näppäintä M/OK >. Näyttöön tulee "MENU". u Paina näppäintä tai 5 niin monta kertaa, kunnes näyttöön tulee "SENS" ja tällä hetkellä asetettuna oleva arvo. "SENS HI6" tarkoittaa suurinta mahdollista herkkyyttä. "SENS LO1" tarkoittaa alhaisinta herkkyyttä. u Paina näppäintä M/OK >, jotta voit muuttaa asetettua arvoa. u Aseta haluamasi herkkyys näppäimillä tai sekuntia. Ohje: Voit säätää eri herkkyydet aaltoalueille FM ja AM (MW/LW). Asemien automaattinen tallennus (Travelstore) Voit tallentaa automaattisesti alueen viisi voimakkainta asemaa (vain FM). Asemat tallennetaan muistitasoon FMT. Ohje: Tälle muistitasolle aiemmin tallennetut asemat korvautuvat uusilla. u Pidä näppäintä BND/TS 4 painettuna yli kahden sekunnin ajan. Tallennus alkaa. Näyttöön tulee ilmoitus "FM TSTORE". Kun tallennus on päättynyt, FMTtason muistipaikkaan 1 tallennettu asema tulee kuuluviin. Asemien haku muistista u Valitse muistitaso tai aaltoalue. u Paina haluamasi aseman näppäintä 1-5 =. Vastaanottokelpoisten asemien selailuhaku (SCAN) Selailuhakutoiminnossa laite esittelee lyhyesti vastaanottokelpoiset asemat. Selailuhaun kuulumisajaksi voidaan asettaa valikossa 5-30 sekuntia (viiden sekunnin askelin). Selailuhaun (SCAN) käynnistäminen u Pidä M/OK-näppäintä > painettuna yli kahden sekunnin ajan. Selailuhaku käynnistyy. Näyttöön tulee vuorotellen "SCAN", aseman nimi tai taajuus. Asemien tallennus Asemien manuaalinen tallennus u Valitse haluamasi muistitaso FM1, FM2, FMT tai aaltoalue MW (KA) tai LW (PA). u Viritä haluamasi asema. u Pidä sitä asemanäppäintä 1-5 =, jolle haluat tallentaa aseman, painettuna yli kahden sekunnin ajan. 15 Radiokäyttö Selailuhaun lopetus, aseman kuuntelun jatkaminen u Paina M/OK-näppäintä >. Selailuhaku päättyy, viimeksi viritettynä ollut asema jää kuuluviin. Ohjelmatyyppi (PTY) Aseman nimen lisäksi jotkin ULA-asemat lähettävät myös ohjelmatyyppiä koskevaa informaatiota. Autoradio vastaanottaa nämä tiedot ja näyttää ne näytössä. Ohjelmatyyppejä voivat olla esim.: KULTTURI MATKAILU JAZZ URHEILU UUTISET POP ROCK MUSIIKKI PTY-toiminnon avulla voit valita tietyntyyppistä ohjelmaa lähettäviä asemia. PTY-EON Kun ohjelmatyyppi on valittu ja haku käynnistetty, laite siirtyy aikaisemmalta asemalta valittua ohjelmatyyppiä lähettävälle asemalle. Ohjeita: Jos laite ei löydä yhtään asemaa, joka lähettää valittua ohjelmatyyppiä, se antaa äänimerkin ja näyttöön tulee hetkeksi ilmoitus "NO PTY". Viimeksi kuunneltu asema virittyy jälleen kuuluviin. Jos viritettynä oleva tai jokin muu asemaketjuun kuuluva asema alkaa myöhemmin lähettää halutun ohjelmatyypin ohjelmaa, laite vaihtaa automaattisesti parhaillaan kuunneltavalta radioasemalta tai SD-soittimen tai CD-vaihtajan kuuntelusta haluttua ohjelmatyyppiä lähettävälle sitä ennen kytkentä näppäimillä tulee Avaa alivalikko painamalla näppäintä M/OK Aseta haluamasi esittelyaika näppäimillä tai Paina näppäintä M/OK >. Näyttöön tulee Paina näppäintä M/OK >. Näyttöön tulee Avaa alivalikko painamalla näppäintä M/OK Aseta haluamasi kieli näppäimellä tai Paina näppäintä tai 5. Nykyinen ohjelmatyyppi tulee hetkeksi EON tulee sanoista Enhanced Other aktivoitu audiolähde alkaa taas tulee Avaa alivalikko painamalla näppäintä M/OK jos vaihdat liikennetiedotuksia lähettävän aseman tilalle aseman, joka ei lähetä liikennetiedotuksia. Kytke tällöin liikennetiedotustoiminto pois päältä tai valitse liikennetiedotuksia lähettävä asema. 18 Liikenneradio SD-/MMCkäyttö Ohjeita: Jos kuunneltava äänenvoimakkuus on suurempi kuin säädetty TA Volume, laite toistaa liikennetiedotukset kuunnellulla äänenvoimakkuudella. Voit säätää äänenvoimakkuutta myös liikennetiedotuksen aikana säätimellä 3. Tämä säätö on voimassa kuuluvilla olevan tiedotuksen ajan. Liikennetiedotusten aikana voit säätää liikennetiedotusten äänenvoimakkuuden jakosuhteen. Ks. luku "Ääni". WMA-tiedostojen toisto onnistuu varmasti vain silloin, kun ne on laadittu Windows Media-Playerin versiolla 8 tai sitä uudemmalla versiolla. SD-/MMC-korttien optimaalisen käytön takaamiseksi noudata tallentaessasi MP3-/ WMA-kappaleita SD-/MMC-korttiin seuraavassa taulukossa annettuja tietoja: Tiedostojärjestelmä ID3-tagit Tiedostot FAT16 tai FAT32, ei NTFS! Versio 1 tai 2 Vain MP3- tai WMAtiedostot, hakemistot, soittolistat 1500 tiedostoa (hakemistot ja kappaleet) hakemistoa kohti Pääte ".wma"/".mp3" Maks. 24 merkkiä (suurempi määrä merkkejä mahdollista, vähentää kuitenkin tiedostojen maksimimäärää) Ei erikoismerkkejä eikä ääkkösiä Bittinopeus MP3: kbps WMA: kbps SD-/MMC-käyttö Voit soittaa tällä autoradiolla SD-/MMC-kortteja (Secure Digital tai Multi-Media Card), jotka sisältävät musiikkitiedostoja MP3- tai WMA-formaatissa.

9 Toiminnot ovat samat MP3- ja WMA-tiedostoja soitettaessa. Ohje: Blaupunkt ei voi taata kaikkien markkinoilla olevien SD-/MMC-korttien virheetöntä toimintaa ja siksi suosittelemme "SanDiskin" tai "Panasonicin" SD-/MMCkorttien käyttöä. Määrä Tiedostojen nimi MP3-/WMA-kappaleiden luominen Voit kirjoittaa tiedot SD-/MMC-kortteihin tavallisella SD-/MMCkirjoitus-/lukulaitteella ja tietokoneella. Ohjeita: Tällä laitteella ei voida kuunnella online-musiikkikaupoista peräisin olevia WMA-tiedostoja, joissa on Digital Rights Management (DRM). Jokaiselle hakemistolle voidaan antaa nimi tietokoneella. Hakemiston nimi ilmoitetaan sitten laitteen näytössä. Jos haluat tiedostot tiettyyn järjestykseen: Tallenna tiedostot korttiin siinä järjestyksessä, jossa haluat soittaa niitä myöhemmin. 19 SD-/MMC-käyttö D01 D02 D03 T001 T002 T003 T004 T005 T001 T002 T003 T004 T005 T006 A Hakemistot B Kappaleet Tiedostot SD-/MMC-käytön käynnistäminen A D04 T001 T002 T003 T004 T005 T006 T007 T008 T009 T010 T011 u Paina näppäintä SRC? niin monta kertaa, kunnes näyttöön tulee "SD-Card". Soitto alkaa. Näyttötavan valinta Seuraavia asetuksia varten laitteessa täytyy olla SD-kortti, jolla on MP3- tai WMA-tiedostoja. B Vakionäytön asetus Voit valita näyttöön erilaisia tietoja kuunneltavasta kappaleesta: Tiedostonimi tai kappaleen nimi Esittäjä Levyn nimi Soittoaika (PLAY) Kellonaika (CLK) Ohje: Kun ID3-teksti sisältää yli 9 merkkiä, se näytetään juoksevana tekstinä. Tekstin kuljettua kerran läpi ensimmäiset 9 merkkiä jäävät pysyvästi näyttöön. Jos haluat vaihtaa näyttövaihtoehtoa, u paina näppäintä DIS 9. SD-/MMCkortin paikalleenlaitto/poistaminen u Työnnä SD-/MMC-kortti tekstipuoli vasemmalle ja koskettimet eteenpäin osoittaen korttiaukkoon :, niin että se napsahtaa paikalleen. Sitten voit valita SD-/MMC-kortin näppäimellä SRC? audiolähteeksi. Kun haluat ottaa SD-/MMC-kortin pois, u paina SD-/MMCkortista, kunnes sen lukitus aukeaa. u Vedä SD-/MMC-kortti korttiaukosta : ulos. Hakemiston valinta Jos haluat siirtyä toiseen hakemistoon eteentai taaksepäin, u paina yhden tai useamman kerran näppäintä tai SD-/MMC-käyttö Kappaleen valinta Jos haluat vaihtaa nykyisessä hakemistossa ylös- tai alaspäin johonkin toiseen kappaleeseen, u paina yhden tai useamman kerran näppäintä tai 5. Jos painat kerran näppäintä 5, sama kappale alkaa alusta. Kappaleiden satunnaissoitto (MIX) Voit soittaa joko nykyisen hakemiston kaikki kappaleet tai SD-/MMC-kortin kaikki kappaleet satunnaisessa järjestyksessä. u Paina näppäintä 5 MIX = niin monta kertaa, kunnes haluamasi toiminto tulee näyttöön: "MIX ALL" (Kaikki SD-/MMC-kortin kappaleet) "MIX DIR" (Kaikki nykyisen hakemiston kappaleet) "MIX OFF" (Lopeta satunnaissoitto) Kun satunnaissoitto (MIX) on aktivoitu, näyttöön tulee MIX. Nopea haku (äänellinen) Nopea haku taakse- tai eteenpäin u pidä näppäintä tai 5 painettuna yli kahden sekunnin ajan. Haku jatkuu niin kauan kuin pidät näppäintä painettuna. Yksittäisen kappaleen tai koko hakemiston jatkuva soitto (REPEAT) Voit soittaa jatkuvasti joko nykyistä kappaletta tai nykyisen hakemiston kaikkia kappaleita. u Paina näppäintä 4 RPT = niin monta kertaa, kunnes haluamasi toiminto tulee näyttöön: "RPT TRACK" (Nykyinen kappale) "RPT DIR" (Nykyisen hakemiston kaikki kappaleet) "RPT OFF" (Lopeta jatkuva soitto) Kun jatkuvan soiton toiminto (Repeat) on aktivoitu, näyttöön tulee RPT. Kappaleiden selailuhaku (SCAN) Voit antaa laitteen esitellä lyhyesti kaikki SD-/MMC-kortin kappaleet. u Paina M/OK-näppäintä > yli kahden sekunnin Selailuhaun esittelyaikaa voidaan tulee tunnus "PAUSE". Tauon lopettaminen u Paina näppäintä 3 Toisto Paina näppäintä 5 MIX = niin monta kertaa, kunnes haluamasi toiminto tulee näyttöön: "MIX CD" (Nykyisen CD-levyn kaikki kappaleet) "MIX ALL" (Makasiinin kaikki CD-levyt) "MIX OFF" (Lopeta satunnainen järjestys) Kun satunnaissoitto (MIX) on aktivoitu, näyttöön tulee jatkaa viimeksi esitellyn kappaleen toistoa. Toiston keskeytys (PAUSE) u Paina näppäintä 3 =. Näyttöön tulee tunnus "PAUSE". Tauon lopettaminen u Paina näppäintä 3 Toisto jatkuu. =. Clock - kellonaika Kellonajan näyttäminen Voit näyttää kellonajan virittimen, SD-soittimen ja CDvaihtajan käyttömuodossa. u Paina näppäintä DIS 9, kunnes näyttöön tulee kellonaika. Kaikkien CD-levyjen kappaleiden selailuhaku (SCAN) Jos haluat laitteen esittelevän kaikkien makasiinissa olevien CD-levyjen kappaleet nousevassa järjestyksessä, u Paina M/OK-näppäintä > yli kahden sekunnin ajan. Näyttöön tulee vuorotellen "SCAN" ja kappaleen numero. Makasiinin kaikki CD-levyt soitetaan nousevassa järjestyksessä. Ohje: Selailuhaun esittelyaikaa voidaan säätää. Kellonajan asetus Kun haluat asettaa kellonajan, u paina näppäintä M/OK >. Näyttöön tulee "MENU". u Paina näppäintä tai 5 niin monta kertaa, kunnes näyttöön tulee "CLOCK SET". u Avaa alivalikko painamalla näppäintä M/OK >. Parhaillaan asetettuna oleva kellonaika tulee näyttöön. Tuntilukema vilkkuu, sitä voidaan säätää. u Aseta tunnit näppäimellä tai Clock kellonaika Ääni Kun tunnit on säädetty, u paina näppäintä 5. Minuuttilukema vilkkuu. tai u Aseta minuutit näppäimellä sekuntia. u Paina näppäintä tai 5 niin monta kertaa, kunnes näyttöön tulee "CLOCK OFF" tai "CLOCK ON". u Vaihda näyttötapa ON (päälle) tai OFF (pois päältä) painamalla näppäintä tai sekuntia. Kellonajan näyttötavan 12/24 h valinta u Paina näppäintä M/OK >.

10 Näyttöön tulee "MENU". u Paina näppäintä tai 5 niin monta kertaa, kunnes näyttöön tulee "24 H MODE" tai "12 H MODE". u Vaihda näyttötapaa painamalla näppäintä tai sekuntia. Ääni Voit suorittaa jokaiselle lähteelle (radio, SD/MMC, CD-vaihtaja tai AUX-IN) erikseen äänensävyn (basso ja diskantti) ja taajuuskorjaimen asetukset. X-Bass:n ja äänenvoimakkuuden jakosuhteen (balanssi ja Fader) asetukset tehdään yhteisesti kaikille audiolähteille (liikennetiedotuksia ja puhelinta/navigointitiedotuksia lukuun ottamatta). Liikennetiedotusten ja puhelimen/navigointitiedotusten Fader ja balanssi voidaan säätää vain tiedotuksen aikana. Taajuuskorjain Laitteessa on 3-kaistainen taajuuskorjain. Tämän taajuuskorjaimen avulla voit valita bassolle, diskantille ja keskiäänille kullekin yhden taajuuden ja säätää valitun taajuuden tason. Lisäksi voit säätää bassolle ja keskiäänille Q-arvon. Kellonajan näyttö, kun laite on poiskytkettynä ja ajoneuvon virta päällä Jos haluat kellonajan näkyvän näytössä, kun laite on pois päältä ja ajoneuvon virta päällä, u paina näppäintä M/OK >. Näyttöön tulee "MENU". 24 Ääni Taajuuskorjainasetukset Seuraava taulukko näyttää basson, diskantin ja taajuuskorjaimen asetusmahdollisuudet valikossa "AUDIO". Jotkut asetukset on varustettu merkinnällä "E" (tarkoittaa "ENHANCED" = laajennettu), esim. "E-BASS". Nämä asetukset tehdään alivalikossa "ENHANCED". Ohje: Taulukko ei sisällä kaikkia valikoissa "AUDIO" ja "ENHANCED" mahdollisia asetuksia. AUDIO BASS Taso (GAIN) Taajuus (FREQ) - 60 Hz, 80 Hz, 100 Hz tai 200 Hz 1. 0, 1.25, 1.5 tai khz, 12.5 khz, 15 khz tai khz 0.5 khz, 1.0 khz, 1.5 khz tai 2.5 khz 0.5, 0.75, 1.0 tai TREBLE E-BASS ENHANCED E-TREBLE E-MIDDLE Q-arvo (QFAC) BASS-asetuksen säätäminen Kun haluat asettaa basson tason, u paina näppäintä AUDIO <. Näyttöön tulee "BASS". u Avaa alivalikko painamalla näppäintä 5. Näyttöön tulee "BASS" ja nykyinen asetettuna oleva tason arvo. u Muuta arvoa painamalla näppäintä tai 5. Kun säätö on tehty, u paina näppäintä AUDIO <. TREBLE-asetuksen säätäminen Kun haluat asettaa diskantin tason, u paina näppäintä AUDIO <. Näyttöön tulee "BASS". u Paina näppäintä tai 5 niin monta kertaa, kunnes näyttöön tulee "TREBLE". u Avaa alivalikko painamalla näppäintä 5. Näyttöön tulee "TREBLE" ja nykyinen asetettuna oleva tason arvo. u Muuta arvoa painamalla näppäintä tai 5. Kun säätö on tehty, u paina näppäintä AUDIO <. 25 Ääni E-BASS-asetuksen säätäminen Kun haluat säätää basson taajuuden ja Q-arvon, u paina näppäintä AUDIO <. Näyttöön tulee "BASS". u Paina näppäintä tai 5 niin monta kertaa, kunnes näyttöön tulee "ENHANCED". u Avaa alivalikko painamalla näppäintä M/OK >. Näyttöön tulee "E-BASS". u Avaa alivalikko painamalla näppäintä 5. Näyttöön tulee "FREQ" ja nykyinen asetettuna oleva arvo. tai 5 painamalu Tee näppäintä la valinta "FREQ" (Taajuus) ja "QFAC" (Q-arvo) välillä. u Muuta valittua asetusta painamalla näppäintä tai 5. Kun säätö on tehty, u paina näppäintä AUDIO <. E-TREBLE-asetuksen säätäminen Kun haluat säätää diskantin taajuuden, u paina näppäintä AUDIO <. Näyttöön tulee "BASS". u Paina näppäintä tai 5 niin monta kertaa, kunnes näyttöön tulee "ENHANCED". u Avaa alivalikko painamalla näppäintä M/OK >. Näyttöön tulee "E-BASS". u Paina näppäintä tai 5 niin monta kertaa, kunnes näyttöön tulee "E-TREBLE". 26 u Avaa alivalikko painamalla näppäintä 5. Näyttöön tulee "FREQ" (Taajuus) ja nykyinen asetettuna oleva arvo. u Muuta asetusta painamalla näppäintä tai 5. Kun säätö on tehty, u paina näppäintä AUDIO <. E-MIDDLE-asetuksen säätäminen Kun haluat säätää keskiäänien vahvistuksen, taajuuden ja Q-arvon, u paina näppäintä AUDIO <. Näyttöön tulee "BASS". u Paina näppäintä tai 5 niin monta kertaa, kunnes näyttöön tulee "ENHANCED". u Avaa alivalikko painamalla näppäintä M/OK >. Näyttöön tulee "E-BASS". u Paina näppäintä tai 5 niin monta kertaa, kunnes näyttöön tulee "E-MIDDLE". u Avaa alivalikko painamalla näppäintä 5. Näyttöön tulee "GAIN" ja nykyinen asetettuna oleva arvo. u Paina näppäintä tai 5, kun haluat tehdä valinnan "GAIN" (Vahvistus), "FREQ" (Taajuus) ja "QFAC" (Q-arvo) välillä. u Muuta valittua asetusta painamalla näppäintä tai 5. Kun säätö on tehty, u paina näppäintä AUDIO <. Ääni Vasemman ja oikean puolen kaiuttimien välisen tasapainon (Balance) säätö u Paina näppäintä AUDIO <. Näyttöön tulee "BASS". u Paina näppäintä tai 5 niin monta kertaa, kunnes näyttöön tulee "BALANCE". u Avaa alivalikko painamalla näppäintä 5. Näyttöön tulee "BAL" ja nykyinen asetettuna oleva arvo. u Paina näppäintä tai 5, jotta voit säätää oikean (R=right) ja vasemman (L=left) puolen kaiuttimien välisen tasapainon. Kun säätö on tehty, u paina näppäintä AUDIO <. Taajuuskorjaimen esiasetukset (Presets) Tässä laitteessa on taajuuskorjain, johon on ohjelmoitu valmiiksi asetukset musiikkilajeille "ROCK", "POP" ja "CLASSIC". Kun haluat valita taajuuskorjaimen esiasetuksen, u paina näppäintä AUDIO <.

11 Näyttöön tulee "BASS". u Paina näppäintä tai 5 niin monta kertaa, kunnes näyttöön tulee "ENHANCED". u Avaa alivalikko painamalla näppäintä M/OK >. Näyttöön tulee "E-BASS". u Paina näppäintä tai 5 niin monta kertaa, kunnes näyttöön tulee "PRESETS". u Paina näppäintä 8 niin monta kertaa, kunnes alivalikko aukeaa. Näyttöön tulee nykyinen Preset-asetus. u Muuta asetusta painamalla näppäintä tai 8. Sammuta taajuuskorjain valitsemalla "P-EQ OFF". Kun säätö on tehty, u paina näppäintä AUDIO <. Etu- ja takakaiuttimien välisen tasapainon (Fader) säätö u Paina näppäintä AUDIO <. u Näyttöön tulee "BASS". u Paina näppäintä tai 5 niin monta kertaa, kunnes näyttöön tulee "Fader". u Avaa alivalikko painamalla näppäintä 5. Näyttöön tulee "FADER" ja nykyinen asetettuna oleva arvo. u Paina näppäintä tai 5, jotta voit säätää etukaiuttimien (F=Front) ja takakaiuttimien (R=Rear) välisen tasapainon. Kun säätö on tehty, u paina näppäintä AUDIO <. 27 X-BASS X-BASS X-Bass-toiminnolla voit korottaa bassoa, kun äänenvoimakkuus on vähäinen. Valitut X-Bass-asetukset pätevät kaikkiin äänilähteisiin (radio, SD/MMC, CD-vaihtaja tai AUX-IN). X-BASS-asetusta on mahdollista säätää kahdella tavalla: Voit asettaa X-BASS-korotuksen ja rajataajuuden, jota haluat korottaa. X-BASS-korotusta voidaan muuttaa molemmissa alivalikoissa "X-BASS" ja "E-XBASS". Seuraava taulukko näyttää säätömahdollisuudet "AUDIO"-valikossa. AUDIO X-BASS Korotus (GAIN) Taajuus (FREQ) u Paina näppäintä tai 5 niin monta kertaa, kunnes haluamasi asetus tulee näyttöön. Kun säätö on tehty, u paina näppäintä AUDIO <. E-XBASS-toiminnon säätäminen Alivalikossa "E-XBASS" voit lisäksi säätää X-BASS-korotuksen ohella myös rajataajuuden. Siinä voit tehdä valinnan 50 Hz, 100 Hz ja 200 Hz välillä. u Paina näppäintä AUDIO <. Näyttöön tulee "BASS". u Paina näppäintä tai 5 niin monta kertaa, kunnes näyttöön tulee "ENHANCED". u Avaa alivalikko painamalla näppäintä M/OK >. Näyttöön tulee "E-BASS". u Paina näppäintä tai 5 niin monta kertaa, kunnes näyttöön tulee "E-XBASS". u Avaa alivalikko painamalla näppäintä 5. Näyttöön tulee "GAIN" ja nykyinen asetettuna oleva arvo. u Tee näppäintä tai 5 painamalla valinta "GAIN" (X-BASS-korotus) ja "FREQ" (Taajuus) välillä. u Muuta valittua asetusta painamalla näppäintä tai 5. Kun säätö on tehty, u paina näppäintä AUDIO <. ENHANCED E-XBASS Hz, 800 Hz, 2400 Hz, FLAT X- BASS-korotuksen säätö X-BASS-korotus voidaan säätää portaittain 0 (X-Bass-toiminto pois päältä) - 3 välillä. u Paina näppäintä AUDIO <. Näyttöön tulee "BASS". tai 5 niin u Paina näppäintä monta kertaa, kunnes näyttöön tulee "X-BASS". u Avaa alivalikko painamalla näppäintä 5. Näyttöön tulee "X-BASS" ja nykyinen asetettuna oleva arvo. 28 Näyttö Ulkoiset audiolähteet Näyttö Kun kytket auton valot päälle, tällöin näytön kirkkaus vaihtuu päivänäyttömuodosta yönäyttömuotoon. Tämä edellyttää, että olet kytkenyt autoradion paikalleen asennusohjeiden neuvomalla tavalla. Autossa täytyy olla asiaankuuluva kytkentämahdollisuus. Ulkoiset audiolähteet Ulkoiset audiolähteet, SRC? voit valita taustapuolen AUX-IN-tulon. Näyttöön tulee sitten "CD / Front-AUX-IN-liittimeen. Heti kun olet kytkenyt audiolähteen Front-AUX-IN-liittimeen, voit valita sen näppäimellä SRC?. Sitten näyttöön tulee "FRONT AUX-IN". Näytön kirkkauden säätö Voit säätää näytön kirkkauden erikseen yölle (DIM NIGHT) ja päivälle (DIM DAY) askeleittain 1-16 välillä. u Paina näppäintä M/OK >. Näyttöön tulee "MENU". u Paina näppäintä tai 5 niin monta kertaa, kunnes näyttöön tulee "DIM DAY" tai "DIM NIGHT". u Avaa alivalikko painamalla näppäintä M/OK >. Näyttöön tulee "DIM DAY" tai "DIM NIGHT" ja nykyinen asetettuna oleva arvo. u Muuta kirkkautta painamalla näppäintä tai Palautus tehdasasetuksiin (Normset) poistaa omat asetuksesi. u Paina näppäintä M/OK >. Näyttöön tulee Avaa alivalikko painamalla näppäintä M/OK >. Näyttöön tulee "NORM OFF". Kun haluat palauttaa laitteen takaisin tehdasasetuksiin, u paina näppäintä M/OK > yli 4 sekunnin ajan. Näyttöön tulee "NORM ON" ja laite palautetaan takaisin tehdasasetuksiin. Tehdasasetukset: Liikennetiedotusten äänenvoimakkuus (TA VOL) Päällekytkettäessä voimassa oleva äänenvoimakkuus (ON VOL) Mykistyksen äänenvoimakkuus (MUTE LEVEL) Puhelimen/navigointitiedotuksen äänenvoimakkuus (TEL VOL) Asemanhaun herkkyys (SENS) Esittelyaika (SCAN TIME) Ohjelmatyyppi (PTY) PTY-kieli (PTY LANG) Kellonajan näyttö (CLOCK) Kellonaika (CLOCK SET) 30 Last Volume 0 25 (RDS) tai 10 (NRDS) H16 10 sekuntia OFF ENGLISH OFF 0:00 (RDS) tai 12:00 (NRDS) 24 HR (RDS) tai 12 HR (NRDS) ON OFF DIM DAY 15, DIM NIGHT 12 ON Kellonajan näyttömuoto (CLOCK MODE) Äänimerkki (BEEP) Alueohjelmatoiminto (REG) Näytön kirkkaus RDS 30 Tekniset tiedot Tekniset tiedot Vahvistin Lähtöteho: 4 x 18 W sini DIN mukaan 14,4 V jännitteellä 4 x 45 W maks. teho Viritin Aaltoalueet Eurooppa: ULA (FM): 87,5 108 MHz KA (MW): khz PA (LW): khz FM-toistoalue: Hz SD-kortti/MMC Toistoalue: Hz Esivahvistimen lähtö (Pre-amp Out) 4 kanavaa: 2V Tuloherkkyys AUX-IN-tulo (taustapuolella): 2 V / 6 k AUX-IN-tulo (etupuolella): 2 V / 6 k Puh.

12 /nav. -tulo: 10 V / 1 k Paino: 0,8 kg Oikeus muutoksiin pidätetään! 31 Asennusohjeet Asennusohjeet Turvallisuusohjeita Noudata asennus- ja liitäntätöiden yhteydessä seuraavia turvallisuusohjeita. Irrota akun miinusnapakytkennät! Noudata ajoneuvon valmistajan antamia turvaohjeita. Reikiä poratessasi huolehdi siitä, etteivät ajoneuvon osat vahingoitu. Plus- ja miinuskaapelin poikkipinta ei saa alittaa 1,5 mm2 mittaa. Älä kytke auton pistoketta radioon! Saat autoosi sopivan sovitinjohdon BLAUPUNKT-kauppiaaltasi. Autosi saattaa poiketa tästä kuvauksesta. Emme vastaa asennus- tai kytkentävirheiden aiheuttamista vaurioista tai niiden seurauksista. Jos tässä annetut ohjeet eivät sovellu asennustilanteeseen, käänny Blaupunkt-kauppiaan, ajoneuvon valmistajan tai puhelinpalvelumme puoleen. Jos asennetaan vahvistin tai CD-vaihtaja, tällöin on ehdottomasti kytkettävä ensin laitteiden maadoitukset, ennen kuin linjatulo- tai linjalähtöliitäntöjen pistokkeet liitetään paikoilleen. Muiden laitteiden maadoituksia ei saa kytkeä autoradion maadoitukseen (kotelo). Toimitukseen kuuluvat asennus- ja kytkentäosat A B 32 Asennusohjeet Saatavana lisätarvikkeena 1. Preamp,/Sub,/Center - out cable 12V n. 10 mm A Asennussarjat / / Asennusohjeet A Irrotus 12V B Asennusohjeet 7. C-1 C C C B A Aut. antenna ampeeria * FB +12V / RC +12V +12V Amplifier Summa max. 300 ma A No connection Radio Mute No connection Permanent +12V Aut. antenna Illumination Kl. 15/Ignition Masse/GND B Speaker out RR+ Speaker out RRSpeaker out RF+ Speaker out RFSpeaker out LF+ Speaker out LFSpeaker out LR+ Speaker out LR- * C C Line Out LR Line Out RR Line Out / Ground Line Out LF Line Out RF +12V Amplifier C2 Telefon NF in + Telefon NF in Radio Mute RC +12V Remote Control RC - GND C3 CDC-Data - In CDC-Data - Out Permanent +12V +12V Bus / GND AF / GND CDC Line In - L CDC Line In - R * * * Ekvalisaattori Vahvistin Lisätarvike (Remote Control Eye) CD-vaihtaja 35 Asennusohjeet 8. Preamp./Sub./Center - out cable BN 12V Amplifier Relais 12V A Kl V Radio Mute Ohm 4 Ohm 4 Ohm 4 Ohm 12V R LF R RF LR 12V Oikeus muutoksiin pidätetään! Please keep the filled-in radio pass in a safe place! Täydennä laitepassin tiedot ja pidä se hyvässä tallessa! 39 Country: Germany Austria Belgium Denmark Finland France Great Britain Greece Ireland Italy Luxembourg Netherlands Norway Portugal Spain Sweden Switzerland Czech. Rep. Hungary Poland Turkey USA Brasil (Mercosur) Malaysia (Asia Pacific) (D) (A) (B) (DK) (FIN) (F) (GB) (GR) (IRL) (I) (L) (NL) (N) (P) (E) (S) (CH) (CZ) (H) (PL) (TR) (USA) (BR) Phone: Fax: WWW: (MAL) Passport Type: Serial no.: BP... Blaupunkt GmbH, Robert-Bosch-Straße 200, D Hildesheim Name: /08 - CM-AS/SCS1 (sf) com
