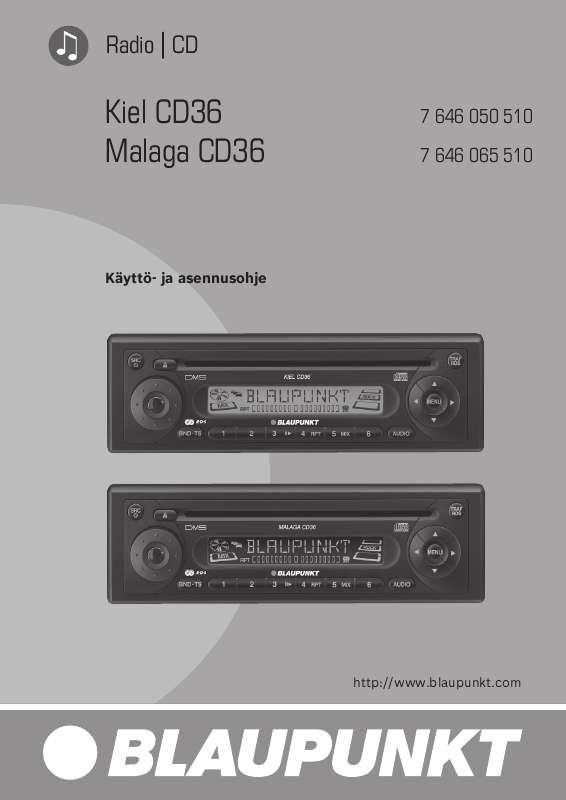

Käyttöoppaasi. BLAUPUNKT MALAGA CD36

Transkriptio

1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

2 Käsikirjan tiivistelmä painallus: RDS-toiminnon kytkeminen päälle/pois. painallus: selailuhakutoiminnon käynnistäminen. esiasetuksen valinta. X-BASS-toiminnon kytkeminen päälle/ pois ja säätö. : Näppäimet SUOMI 1 Näppäin laitteen päälle-/poiskytkentään ja mykistykseen (Mute). ; BND TS-näppäin Lyhyt painallus: FM-muistitasojen ja aaltoalueiden MW ja LW (MW/ LW vain Malaga CD36) valinta. Pitkä painallus: Travelstoretoiminnon käynnistys. Sisältö Ohjeita ja lisätarvikkeet Kytkeminen päälle/pois.. 6 Äänenvoimakkuuden säätö.. 7 Päällekytkettäessä voimassa olevan äänenvoimakkuuden säätö Äänen mykistys (Mute) Äänimerkin kytkeminen päälle/pois Mykistys puhelinkeskustelun aikana... 8 Radiokäyttö... 9 Virittimen säätö. 9 Radiokäytön kytkeminen päälle RDS-toiminto... 9 Aaltoalueen/muistitason valinta.. 10 Asemien viritys Asemanhakuherkkyyden säätö Asemien Asemien kutsuminen Selailuhaun esittelyajan säätö Ohjelmatyyppi (PTY) Radiovastaanoton optimointi Näyttötavan valinta Liikenneradio...

3 . 13 CD-käyttö CD-käytön käynnistäminen Kappaleen valinta. 15 Kappaleiden pikavalinta Nopea haku (äänellinen).. 15 Kappaleiden satunnaissoitto (MIX) Kappaleiden selailuhaku (SCAN). 15 Kappaleen jatkuva soitto (REPEAT) Toiston keskeytys (PAUSE) Näyttötavan valinta.... CD-levyn poistaminen CD-vaihtajan käyttö CD-vaihtajan käytön käynnistäminen. 16 CD-levyn valinta Kappaleen valinta Nopea haku (äänellinen) Näyttötavan Kappaleiden satunnaissoitto (MIX) Kaikkien CD-levyjen kappaleiden selailuhaku (SCAN) Toiston keskeytys (PAUSE) Clock - kellonaika.

4 Kellonajan näyttö.. 18 Kellonajan asetus.. 18 Kellonajan näyttötavan 12/24 h valinta Kellonajan jatkuva näyttö, kun laite on poiskytkettynä ja ajoneuvon virta päällä. 19 Kelloajan näyttö lyhyesti laitteen ollessa sammutettuna. 19 Ääni Basson säätö Diskanttien säätäminen Vasemman ja oikean puolen kaiuttimien välisen tasapainon (balanssi) säätö Etu- ja takakaiuttimien välisen tasapainon (Fader) säätö. 20 Taajuuskorjaimen esiasetukset (Equalizer-Presets) X-Bass Äänentasonäytön säätö Ulkoiset äänilähteet..

5 Tekniset tiedot.. 22 Asennusohje 23 Ohjeita ja lisätarvikkeet Kiitos, että olet valinnut Blaupunkt-tuotteen. Toivotamme mukavia hetkiä uuden laitteesi parissa. Ennen kuin käytät laitetta ensimmäisen kerran, lue tämä käyttöohje. Blaupunktin työntekijät tekevät parhaansa luodakseen entistäkin selkeämpiä ja ymmärrettävämpiä käyttöohjeita. Jos kaikesta huolimatta ilmaantuu laitteen käyttöön liittyviä kysymyksiä, käänny alan kauppiaan tai maassasi toimivan puhelinpalvelun puoleen. Puhelinnumerot löytyvät tämän vihkosen takasivulta. Euroopan Unionin alueella ostetuille tuotteillemme myönnämme valmistajan takuun. Takuuehdot löytyvät Internet-osoitteestamme tai voit tilata ne suoraan valmistajalta: Blaupunkt GmbH Hotline Robert Bosch Str. 200 D Hildesheim Liikenneturvallisuuden on ehdottomasti oltava etusijalla. u Käytä autoradiota vain, jos liikennetilanne sen sallii. u Tutustu laitteeseen ennen kuin lähdet liikkeelle. Kuljettajan on aina kyettävä havaitsemaan esim. poliisin, palokunnan ja pelastuspalvelun varoitussignaalit ajoissa. u Säädä tästä syystä radiosi äänenvoimakkuus ajon aikana turvalliselle tasolle. Asennus Jos haluat asentaa laitteen itse, lue ensin ohjeen lopussa olevat asennus- ja liitäntäohjeet. Erikoisvarusteet (eivät kuulu toimitussisältöön) Käytä vain Blaupunktin hyväksymiä erikoisvarusteita. Kauko-ohjain Ohjauspyöräja/tai käsikauko-ohjaimella voit ohjata autoradiolaitteen perustoimintoja turvallisesti ja mukavasti. Päälle- ja poiskytkeminen ei ole mahdollista kaukoohjaimella. Omalle autoradiollesi soveltuvat kauko-ohjaimet saat tietää Blaupunkt-kauppiaalta tai Internetistä osoitteesta Käytöstä poistetun laitteen hävitys (vain EU-maat) Älä hävitä käytöstä poistettua laitetta talousjätteiden mukana! Toimita käytöstä poistettu laite kierrätyspisteeseen. 5 SUOMI Ohjeita ja lisätarvikkeet Liikenneturvallisuus Ohjeita ja lisätarvikkeet Kytkeminen päälle/pois Vahvistin (Amplifier) Kaikki Blaupunkt- ja Velocity-vahvistimet (Amplifier) sopivat käyttöön. CD-vaihtaja (Changer) Voit kytkeä laitteeseen seuraavat Blaupunktin CD-vaihtajat: CDC A 03, CDC A 08 ja IDC A 09. Kytkeminen päälle/pois Laite voidaan kytkeä päälle/pois usealla eri tavalla: Päälle/poiskytkeminen ajoneuvon sytytysvirran avulla Jos laite on liitetty oikein ajoneuvon sytytysvirtaan eikä sitä ole kytketty pois päältä näppäimellä 1, se kytkeytyy päälle/pois, kun ajoneuvo käynnistetään tai sammutetaan. Kytkeminen päälle/pois näppäimellä 1 u Kytke laite päälle painamalla näppäintä 1. u Kytke laite pois päältä painamalla näppäintä 1 yli kahden sekunnin ajan. Laite kytkeytyy pois päältä. Huomautus: Auton akun säästämiseksi laite kytkeytyy automaattisesti pois päältä tunnin kuluttua siitä, kun ajoneuvon sytytysvirta on katkaistu. Kytkeminen päälle CD-levyn sisäänvedon avulla Kun laite on kytketty pois päältä eikä sen sisällä ole CD-levyä, u työnnä CD-levy voimaa käyttämättä laitteen sisään 5 tekstipuoli ylöspäin, kunnes tunnet vastusta. Laite vetää CD-levyn automaattisesti sisään. CD-levyn sisäänvetoa ei saa estää eikä avustaa painamalla. Laite kytkeytyy päälle ja CD-levy alkaa soida. 6 Kytkeminen päälle/pois Äänenvoimakkuuden säätö Äänenvoimakkuutta voidaan säätää askeleittain 0 (pois päältä) ja 66 (suurin voimakkuus) välillä.

6 Jos haluat korottaa äänenvoimakkuutta, u kierrä äänenvoimakkuuden säädintä 4 oikealle. Jos haluat alentaa äänenvoimakkuutta, u kierrä äänenvoimakkuuden säädintä 4 vasemmalle. Päällekytkettäessä voimassa olevan äänenvoimakkuuden säätö Huomautus: Laitteessa on aikakatkaisutoiminto (Time-out). Jos esimerkiksi painat näppäintä MENU 8 ja valitset jonkin valikkokohdan, laite kytkeytyy takaisin n. 8 sekunnin kuluttua viimeisestä näppäimen painalluksesta. Suoritetut asetukset tallentuvat. Päällekytkettäessä voimassa oleva äänenvoimakkuus voidaan säätää. u Paina näppäintä MENU 8. u Paina näppäintä tai 7 niin monta kertaa, kunnes näyttöön tulee "ON VOLUME". u Säädä päällekytkemisen yhteydessä voimassa olevaa äänenvoimakkuutta 7. näppäimillä Säädön helpottamiseksi laitteen äänenvoimakkuus nousee tai laskee säädön mukaisesti. Jos valitset asetukseksi "LAST VOL", siinä tapauksessa aktivoit jälleen ennen poiskytkentää kuuluneen äänenvoimakkuuden. 7 SUOMI Äänenvoimakkuuden säätö Äänenvoimakkuuden säätö Huomautus: Kuulovaurioiden estämiseksi päällekytkettäessä kuuluva äänenvoimakkuus on rajoitettu arvoon "38". Jos äänenvoimakkuus oli ennen poiskytkentää tätä suurempi ja valitsit asetuksen "LAST VOL", laite kytkeytyy jälleen päälle arvolla "38". Äänimerkin kytkeminen päälle/pois Jos painat tiettyjen toimintojen aikana jotain näppäintä yli kaksi sekuntia (esim. tallentaessasi asemia asemanäppäimiin), laite antaa äänimerkin. Voit kytkeä äänimerkin pois tai päälle. u Paina näppäintä MENU 8. u Paina näppäintä tai 7 niin monta kertaa, kunnes näyttöön tulee "BEEP ON" tai "BEEP OFF". -näppäimillä 7. u Aseta äänimerkki "OFF" = äänimerkki pois päältä, "ON" = äänimerkki päällä. Kun säätö on tehty, u paina näppäintä MENU 8. Äänen mykistys (Mute) Voit alentaa äänenvoimakkuuden hetkessä (mykistää laitteen) aiemmin säätämällesi tasolle. u Paina lyhyesti näppäintä 1. Näyttöön ilmestyy "MUTE". Mykistyksen (Mute) päättäminen Jos haluat palata aikaisemmin voimassa olleeseen äänenvoimakkuuteen, u paina uudelleen lyhyesti näppäint&l;. u Paina näppäintä tai 7. Asemaketjujen selaus (vain FM) Jos asemat lähettävät useampia rinnakkaisia ohjelmia, voit selata näitä ns. "asemaketjuja". Huomautus: Tätä toimintoa voi käyttää vain, kun RDS on aktivoituna. u Siirry asemaketjun seuraavaan asetai maan painamalla näppäintä 7. Huomautus: Voit siirtyä tällä tavalla vain asemille, jotka laite on vastaanottanut vähintään kerran aikaisemmin. Käytä tähän selailuhaku- tai Travelstoretoimintoa. Aaltoalueen/muistitason valinta Tällä laitteella voit vastaanottaa taajuusalueiden ULA (FM) sekä MW ja LW (AM) (MW ja LW vain Malaga CD36) ohjelmia. FM-alueella on käytettävissä kolme muistitasoa (FM1, FM2 ja FMT) ja aaltoalueilla MW ja LW yksi muistitaso kutakin aluetta kohti. Jokaiselle muistitasolle voidaan tallentaa kuusi asemaa. Jos haluat vaihdella muistitasoja FM1, FM2 ja FMT tai aaltoalueita MW ja LW, u paina lyhyesti näppäintä BND TS ;. Asemanhakuherkkyyden säätö Voit valita, haluatko kuunnella vain voimakka kuuluva asema alkaa myöhemmin lähettää halutun ohjelmatyypin ohjelmaa, laite vaihtaa automaattisesti parhaillaan kuunneltavalta radioasemalta tai CD-soittimen tai CD-vaihtajan kuuntelusta haluttua ohjelmatyyppiä lähettävälle asemalle. Jos et halua tätä PTY-EON-vaihtotoimintoa, kytke se siinä tapauksessa pois valitsemalla valikosta "PTY OFF". Paina sitä ennen jompaakum2 tai paa näppäimistä SRC BND TS ;. 12 PTY:n kytkeminen päälle/pois u Paina näppäintä MENU 8. u Paina näppäintä tai 7 niin monta kertaa, kunnes näyttöön tulee "PTY ON" tai "PTY OFF". u Valitse asetukseksi PTY ON (päällä) tai OFF (pois päältä) näppäimellä tai 7. u Paina näppäintä MENU 8. PTY-kielen valinta Voit valita kielen, jolla ohjelmatyypit ilmoitetaan näytössä. Valittavissa ovat "DEUTSCH", "ENGLISH" ja "FRANÇAIS". u Paina näppäintä MENU 8. u Paina näppäintä tai 7 niin monta kertaa, kunnes näyttöön tulee "PTY LANG". u Aseta haluamasi kieli näppäimillä valinta ja hakutoiminnon käynnistäminen u Paina näppäintä tai 7. Nykyinen ohjelmatyyppi ilmestyy ohjelmatyyppi ilmestyy hetkeksi = Enhanced Other Paina näppäintä CD-levyjen toistossa voi esiintyä vetää CD-levyn automaattisesti laitteen sisällä on jo CD-levy, u paina näppäintä SRC 2 niin monta kertaa, kunnes näyttöön tulee "CD". Toisto käynnistyy siitä kohdasta, missä se on keskeytetty. 14 CD-käyttö Kappaleen valinta u Voit valita seuraavan tai edellisen kappaleen painamalla jotain nuolinäppäintä 7. Jos painat kerran näppäintä tai 7, sama kappale alkaa alusta. Huomautus: Selailuhaun esittelyaikaa voidaan säätää. Lue kohta "Selailuhaun esittelyajan säätö" luvusta "Radiokäyttö". Selailuhaun lopetus, kappaleen kuuntelun jatkaminen Selailuhaun lopettamiseksi, u paina MENU-näppäintä 8. Laite jatkaa viimeksi esitellyn kappaleen toistoa. Kappaleiden pikavalinta Kappaleiden pikavalinta taakse- tai eteenpäin: u Pidä näppäintä tai 7 painettuna, kunnes pikavalinta taakse- tai eteenpäin alkaa. Kappaleen jatkuva soitto (REPEAT) Jos haluat toistaa jatkuvasti samaa kappaletta, u paina näppäintä 4 RPT :.

7 Näyttöön tulee hetkeksi "RPT TRK", RPTtunnus palaa näytössä. Kappaletta toistetaan, kunnes RPT-toiminto lopetetaan. Repeat-toiminnon lopettaminen Jos haluat kytkeä Repeat-toiminnon pois päältä, u paina uudelleen näppäintä 4 RPT :. Näyttöön tulee hetkeksi "RPT OFF", RPTtunnus sammuu. Toisto jatkuu normaalisti. Nopea haku (äänellinen) Nopea haku taakse- tai eteenpäin: u Pidä näppäintä tai 7 painettuna, kunnes nopea haku taakse- tai eteenpäin alkaa. Kappaleiden satunnaissoitto (MIX) u Paina näppäintä 5 MIX :. Näyttöön tulee hetkeksi "MIX CD", MIX-tunnus palaa näytössä. Kuuluviin tulee satunnaisesti valittu kappale. MIX-toiminnon lopettaminen u Paina uudelleen näppäintä 5 MIX :. Näyttöön tulee hetkeksi "MIX OFF", MIXtunnus sammuu näytöstä. Toiston keskeytys (PAUSE) u Paina näppäintä 3 :. Näyttöön ilmestyy tunnus "PAUSE". Tauon lopettaminen u Paina tauon aikana näppäintä 3 Toisto jatkuu. :. Kappaleiden selailuhaku (SCAN) Laite esittelee lyhyesti kaikki CD-levyn kappaleet. u Paina MENU-näppäintä 8 yli kahden sekunnin ajan. Seuraava kappale tulee kuuluviin. 15 SUOMI CD-käyttö CD-vaihtajan käyttö Näyttötavan valinta Voit valita CD-käytössä kahden näyttötavan välillä: Kappaleen numero ja kellonaika Kappaleen numero ja soittoaika u Paina näppäintä MENU 8. u Paina näppäintä tai 7 niin monta kertaa, kunnes näyttöön tulee "CD DISP". u Paina näppäintä tai 7, jotta voit valita vaihtoehdon "PLAY TIME" tai "CLOCK". u Paina kahdesti näppäintä MENU 8. CD-vaihtajan käyttö Huomautus: CD-levyjen käsittelyä, niiden asettamista laitteen sisään ja CD-vaihtajan käyttöä koskevia ohjeita löydät CDvaihtajan käyttöohjeesta. CD-vaihtajan käytön käynnistäminen 2 niin u Paina näppäintä SRC monta kertaa, kunnes näyttöön tulee "CHANGER". Toisto alkaa ensimmäisestä CD-levystä, jonka vaihtaja tunnistaa. Liikennetiedotukset CD-käytön aikana Jos haluat vastaanottaa liikennetiedotuksia myös CD-levyn kuuntelun aikana, u paina näppäintä TRAF RDS lisätiedot luvusta "Liikennetiedotusten vastaanotto". CD-levyn valinta Jos haluat siirtyä toiseen CD-levyyn eteentai taaksepäin, u paina yhden tai useamman kerran näppäintä tai 7. Huomautus: Laite ohittaa automaattisesti vaihtajan tyhjät lokerot ja vääräntyyppiset CDlevyt. CD-levyn poistaminen u Paina CD-aukon vieressä olevaa näppäintä Eject 3. CD-levy tulee ulos. u Ota CD-levy sekunnin tulee "MIX OFF" ja MIX-tunnus sammuu näytöstä. Yksittäisen kappaleen tai koko CD-levyn jatkuva soitto (REPEAT) Jos haluat toistaa kuuluvilla olevaa kappaletta jatkuvasti, u paina lyhyesti näppäintä 4 RPT :. Näyttöön tulee hetkeksi "RPT TRCK", RPT palaa näytössä. Jos haluat toistaa kuuluvilla olevaa CD-levyä jatkuvasti, u pidä näppäintä 4 RPT : painettuna yli kaksi sekuntia. Näyttöön tulee hetkeksi "RPT DISC", RPT palaa näytössä. Kaikkien CD-levyjen kappaleiden selailuhaku (SCAN) Jos haluat selata kaikkien makasiinissa olevien CD-levyn kappaleita, u paina MENU-näppäintä 8 yli kahden sekunnin ajan. Näyttöön tulee "TRK SCAN" ja tämänhetkisen kappaleen numero vilkkuu. 17 SUOMI CD-vaihtajan käyttö Clock kellonaika Selailuhaun lopettaminen Jos haluat lopettaa selailuhaun, u paina lyhyesti MENUnäppäintä 8. Laite jatkaa viimeksi esitellyn kappaleen toistoa. Huomautus: Selailuhaun esittelyaikaa voidaan säätää. Lue kohta "Selailuhaun esittelyajan säätö" luvusta "Radiokäyttö". Clock - kellonaika Kellonajan näyttö Kun haluat kellonajan hetkeksi näyttöön, u pidä näppäintä SRC 2 painettuna, kunnes näyttöön tulee kelloaika. Kellonajan asetus Kun haluat asettaa kellonajan, u paina näppäintä MENU 8. u Painele näppäintä tai 7, kunnes näyttöön ilmestyy "CLOCK SET". u Paina näppäintä 7. Kellonaika tulee näyttöön. Tuntilukema vilkkuu, sitä voidaan säätää. u Säädä tunnit näppäimillä / 7. Kun tunnit on säädetty, u paina näppäintä 7. Minuuttilukema vilkkuu. u Säädä minuutit näppäimillä / 7. u Paina kahdesti näppäintä MENU 8. Toiston keskeytys (PAUSE) u Paina näppäintä 3 :. Näyttöön ilmestyy tunnus "PAUSE". Tauon lopettaminen u Paina tauon aikana näppäintä 3 Toisto jatkuu. :. Kellonajan näyttötavan 12/24 h valinta u Paina näppäintä MENU 8. Näyttöön tulee "MENU". u Paina näppäintä tai 7 niin monta kertaa, kunnes näyttöön tulee "24 H MODE" tai "12 H MODE". u Vaihda näyttötapaa painamalla näppäintä tai 7. Kun säätö on tehty, u paina näppäintä MENU Clock kellonaika Ääni Kellonajan jatkuva näyttö, kun laite on poiskytkettynä ja ajoneuvon virta päällä Jos haluat kellonajan näkyvän näytössä, kun laite on pois päältä ja ajoneuvon virta päällä, u paina näppäintä MENU 8. Näyttöön tulee "MENU". u Paina näppäintä tai 7 niin monta kertaa, kunnes näyttöön tulee "CLOCK OFF" tai "CLOCK ON". u Vaihda näyttötapaa ON (päällä) tai OFF (pois päältä) painamalla näppäintä tai 7. Kun säätö on tehty, u paina näppäintä MENU 8. Voit valita jokaiselle äänilähteelle (radio, CD ja CD-vaihtaja/AUX) omat äänisäädöt (basso ja diskantti). Äänen tasapaino (balanssi ja Fader) säädetään kaikille äänilähteille (liikennetiedotuksia lukuun ottamatta) yhteisesti. Liikennetiedotusten (TA) Fader ja balanssi voidaan säätää vain liikennetiedotuksen aikana.

8 Basson säätö u Paina näppäintä AUDIO 9. Näyttöön ilmestyy "BASS". u Säädä bassoa painamalla näppäintä tai 7. Kun säätö on tehty, u paina näppäintä AUDIO 9. Kelloajan näyttö lyhyesti laitteen ollessa sammutettuna Jos haluat nähdä kellonajan lyhyesti laitteen ollessa pois päältä, u paina näppäintä SRC 2. Kellonaika tulee näyttöön kahdeksaksi sekunniksi. Diskanttien säätäminen u Paina näppäintä AUDIO 9. Näyttöön ilmestyy "BASS". u Paina näppäintä 7 niin monta kertaa, kunnes näyttöön tulee "TREBLE". u Säädä diskanttia painamalla näppäintä tai 7. Kun säätö on tehty, u paina näppäintä AUDIO SUOMI Ääni Ääni Vasemman ja oikean puolen kaiuttimien välisen tasapainon (Balance) säätö Jos haluat säätää vasemman ja oikean puolen kaiuttimien välistä tasapainoa (Balance), u paina näppäintä AUDIO 9. Näyttöön ilmestyy "BASS". u Paina näppäintä 7 niin monta kertaa, kunnes näyttöön tulee "BAL". u Säädä vasemman ja oikean puolen kaiuttimien välistä tasapainoa painamalla näppäintä tai 7. Kun säätö on tehty, u paina näppäintä AUDIO 9. Taajuuskorjaimen esiasetukset (Equalizer-Presets) Tässä laitteessa on taajuuskorjain, johon on ohjelmoitu valmiiksi asetukset musiikkilajeille "ROCK", "POP" ja "CLASSIC". Kun haluat valita taajuuskorjaimen esiasetuksen, u paina näppäintä AUDIO 9. Näyttöön ilmestyy "BASS". 7 niin monta u Paina näppäintä kertaa, kunnes näyttöön tulee "POP", "ROCK", "CLASSIC" tai "EQ OFF". u Paina näppäintä tai 7, kun haluat valita jonkin esiasetuksista, tai valitse "EQ OFF", jos haluat kytkeä taajuuskorjaimen pois päältä. Jos valitset jonkin esiasetuksista, valitsemasi esiasetus näkyy siinä tapauksessa jatkuvasti näytössä. Kun säätö on tehty, u paina näppäintä AUDIO 9. Etu- ja takakaiuttimien välisen tasapainon (Fader) säätö Jos haluat säätää etu- ja takakaiuttimien välistä tasapainoa (Fader), u paina näppäintä AUDIO 9. Näyttöön ilmestyy "BASS". u Paina näppäintä 7 niin monta kertaa, kunnes näyttöön tulee "Fader". u Säädä etu- ja takakaiuttimien välinen tasapaino painamalla näppäintä tai 7. Kun säätö on tehty, u paina näppäintä AUDIO X-Bass Äänentasonäyttö X-Bass-toiminnolla voit korottaa bassoa, kun äänenvoimakkuus on vähäinen. Valittu X-Bass-asetus pätee kaikkiin äänilähteisiin (radio, CD, CD-vaihtaja tai AUX). X-BASS-korotus voidaan säätää tasojen 1 ja 3 välillä. "XBASS OFF" tarkoittaa, että X-BASS-toiminto on kytketty pois toiminnasta. X-BASS-tehon säätö u Paina näppäintä AUDIO 9. Näyttöön ilmestyy kytkeä äänentasonäytön päälle tai pois. u Paina näppäintä MENU 8. Näyttöön tulee "MENU". u Paina näppäintä tai 7 niin monta kertaa, kunnes näyttöön tulee "PEAK LVL". u Paina näppäintä tai 7, jolloin valitset vaihtoehdon "PEAK ON" (päälle) ja "PEAK OFF" (pois) välillä. 21 SUOMI X-Bass Äänentasonäytön säätö Ulkoiset äänilähteet Tekniset tiedot Ulkoiset äänilähteet Voit kytkeä laitteeseen CD-vaihtajan sijasta jonkin muun linjalähdöllä varustetun ulkoisen äänilähteen. Tällaisia äänilähteitä voivat olla esim. kannettava CD-soitin, MiniDisc-soitin tai Radio Aaltoalueet Eurooppa: ULA (FM): 87,5-108 MHz KA (MW): khz PA (LW): khz FM-toistoalue: Hz AUX-tulon kytkeminen päälle/ pois u Paina näppäintä MENU 8. Näyttöön tulee "MENU". u Paina näppäintä tai 7 niin monta kertaa, kunnes näyttöön tulee "AUX OFF" tai "AUX ON". u Kytke AUX päälle tai pois painamalla näppäintä tai 7. Kun säätö on tehty, u paina näppäintä MENU 8. Huomautus: Kun AUX-tulo on kytketty päälle, se voidaan valita SRC -näppäimellä 2. Näyttöön tulee tällöin "AUX INPUT". CD Toistoalue: Hz Esivahvistimen lähtö (Pre-amp Out) 4 kanavaa: 2V Tuloherkkyys AUX-tulo: 2 V / 6 k 1,33 kg Paino Oikeus muutoksiin pidätetään! 22 Asennusohjeet Asennusohjeet Turvallisuusohjeita Noudata asennus- ja liitäntätöiden yhteydessä seuraavia turvallisuusohjeita. Irrota akun miinusnapakytkennät! Noudata ajoneuvon valmistajan antamia turvaohjeita. Reikiä poratessasi huolehdi siitä, etteivät ajoneuvon osat vahingoitu. Plus- ja miinuskaapelin poikkipinta ei saa alittaa 1,5 mm2 mittaa. Älä kytke auton pistoketta radioon! Saat autoosi sopivan sovitinjohdon BLAUPUNKT-kauppiaaltasi. Autosi saattaa poiketa tästä kuvauksesta. Emme vastaa asennus- tai kytkentävirheiden aiheuttamista vaurioista tai niiden seurauksista. Jos tässä annetut ohjeet eivät sovellu asennustilanteeseen, käänny Blaupunkt-kauppiaan, ajoneuvon valmistajan tai puhelinpalvelumme puoleen. Jos asennetaan vahvistin tai CD-vaihtaja, tällöin on ehdottomasti kytkettävä ensin laitteiden maadoitukset, ennen kuin linjatulo- tai linjalähtöliitäntöjen pistokkeet liitetään paikoilleen. Muiden laitteiden maadoituksia ei saa kytkeä autoradion maadoitukseen (kotelo). Toimitukseen kuuluvat asennus- ja kytkentäosat A B 23 Saatavana lisätarvikkeena 1. 12V Preamp,/Sub,/Center - out cable n. 10 mm A Asennussarjat / 10 +/ A Irrotus 12V 1.

9 Powered by TCPDF ( B C-1 C C-3 Aut. antenna C B A * 10 ampeeria FB +12V / RC +12V +12V Amplifier Summa 300 ma A nc Radio Mute nc Permanent +12V Aut. antenna nc Kl. 15/Ignition Masse/GND B Speaker out RR+ Speaker out RRSpeaker out RF+ Speaker out RFSpeaker out LF+ Speaker out LFSpeaker out LR+ Speaker out LR- * C C Line Out LR Line Out RR Line Out / Ground Line Out LF Line Out RF +12V Amplifier C2 nc nc nc RC +12V Remote Control RC - GND C3 CDC-Data - In CDC-Data - Out Permanent +12V +12V Bus / GND AF / GND Line In - L Line In - R * * * Ekvalisaattori Vahvistin Lisätarvike (Remote Control Eye) CD-vaihtaja Preamp./Sub./Center - out cable BN 12 V +12V vahvistin (Amplifier) Relais Sub out A +12 V Liit V Radion mykistys Ohm 4 Ohm 4 Ohm 4 Ohm RR F LR RF L 12 V 12V Oikeus muutoksiin pidätetään! Please keep the filled-in radio pass in a safe place! Täydennä laitepassin tiedot ja pidä se hyvässä tallessa! 29 Country: Germany Austria Belgium Denmark Finland France Great Britain Greece Ireland Italy Luxembourg Netherlands Norway Portugal Spain Sweden Switzerland Czech. Rep. Hungary Poland Turkey USA Brasil (Mercosur) Malaysia (Asia Pacific) (D) (A) (B) (DK) (FIN) (F) (GB) (GR) (IRL) (I) (L) (NL) (N) (P) (E) (S) (CH) (CZ) (H) (PL) (TR) (USA) (BR) Phone: Fax: WWW: (MAL) Passport Name: Typ: Serial no.: BP... Blaupunkt GmbH, Robert-Bosch-Straße 200, D Hildesheim 03/06 - CM-AS/SCS1 30 (sf)
