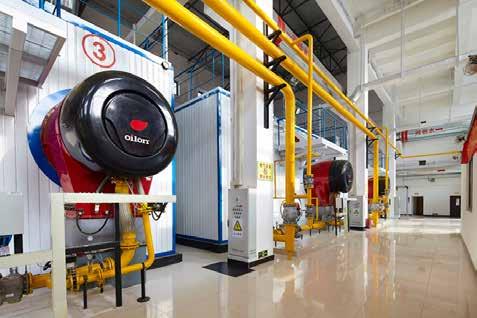

1 Duoblock-polttimet neste- ja kaasupolttoaineille Teho 0,5-90 MW 1 Vähäpäästöinen polttotekniikka

2 Sisällysluettelo 2 Oilon-polttimet 8 NOx-päästöt 9 Savukaasun kierrätys (FGR) 10 Oilon WiseDrive - korkea hyötysuhde ja edistynyt automatiikka 13 Oilon Selection Tool 18 Kattilat ja käyttökohteet 19 ME-polttimet 20 Tyyppimerkintä 21 Tekniset tiedot 22 Mitat 24 Palopään ja muurauksen mitat 25 Liekin mitat 26 PI-kaaviot 27 Kaasuventtiilit 29 Kaasukäyrä 30 Toimitussisältö 31 Oilon ACE 32 Tyyppimerkintä 33 Tekniset tiedot 34 Mitat 37 Palopään ja muurauksen mitat 38 Liekin mitat 38 PI-kaaviot 39 Toimitussisältö Oilon ACE GT-6A...90 A, GKT/KT-6A...23A 42 Toimitussisältö Oilon ACE GKT/KT-28A...90A, GRT-6A...90A 43 S-polttimet 44 Tyyppimerkintä 45 Tekniset tiedot 46 Mitat 48 LITEX-polttimet 49 Tyyppimerkintä 50 Tekniset tiedot 51 Mitat 52 K-polttimet 53 Tyyppimerkintä 54 Tekniset tiedot 55 Mitat 57 Lanssipolttimet 58 Tyyppimerkintä 59 Tekniset tiedot 60 Mitat 62 Toimitussisältö S-, LITEX-, K- ja lanssipolttimet 63 PI-kaaviot, S-, LITEX-, K- ja lanssipolttimet 64 Venttiilikeskukset, S-, LITEX-, K- ja lanssipolttimet 69 Lisävarusteet 72 Palamisilmapuhallin 73 Ilmanjakolaatikko 74 Paineenkorotusyksikkö PKYK kevytöljylle 75 Paineenkorotusyksikkö PKYR raskasöljylle 76 Siirtopumppuyksikkö SPY 77 Polttimet esilämmitetylle palamisilmalle 78 Öljyn esilämmitin 79 Kaasunpaineen säätöryhmä 80 Asiakaskohtaiset tuotteet ja ratkaisut 81 Käyttökohteet 82 Polttoaineet 84 Asiakaskohtaiset polttimen ominaisuudet 85 Asiakaskohtaiset venttiilikeskukset 88 Oilonin asiakaspalvelu ja verkkokauppa 89 Energon-nykyaikainen koulutuskeskus 90 Myynti- ja huoltoverkostomme 91

3 20-31 ME-polttimet 1,2-29,5 MW Oilon ACE 0,8-90 MW S-polttimet 0,9-63 MW LITEX-polttimet 5 45 MW K-polttimet 0,5-31 MW Lanssipolttimet 1,5-58 MW

4 2

5 3 Jo yli puolen vuosisadan ajan olemme kehittäneet ja tuottaneet ympäristöystävällisiä ja energiatehokkaita polttoratkaisuja asiakkaillemme. Tänä aikana asiakas on aina ollut toimintamme keskipisteessä. Ehkä juuri tästä syystä yrityksemme tunnetaan sloganistaan Oilonissa on erityistä lämpöä.

6 4 Olemme vuonna 1961 perustettu energia- ja ympäristöteknologian perheyritys. Meidät tunnetaan polttojärjestelmistä, teollisuuslämpöpumpuista, jäähdytyskoneikoista ja maalampöpumpuista. Meillä on toimistoja, tuotantolaitoksia ja jälleenmyyjiä ympäri maailmaa. Pääkonttorimme sijaitsee Lahdessa.

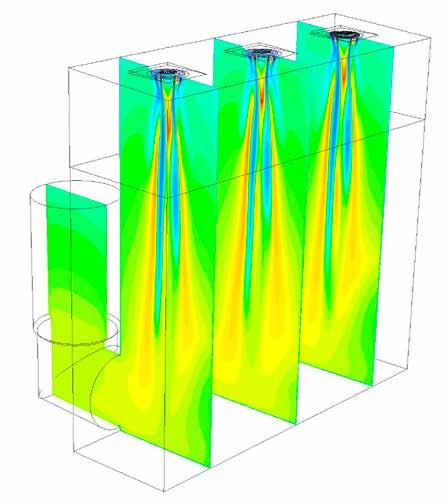

7 5 Moderni ja viimeisimmällä tekniikalla varustettu tutkimus- ja kehityskeskuksemme sijaitsee myös Lahdessa. Keskuksessa suoritetaan mm. monenlaisia polttoteknisiä testejä ja tiedonkeruuta. Testauksen lisäksi teemme palamisprosessien tietokonemallinnusta hyödyntäen numeerista virtausdynamiikkaa (CFD). Olemme erityisen sitoutuneita vähentämään typen oksideja (NOx) ja hiukkaspäästöjä.

8 6

9 Palamisen optimointijärjestelmä 7 Korkealaatuiset osat - pitkä elinkaari Huoltoystävällinen muotoilu - helppo pääsy kaikkiin osiin Kokemus erikoispolttoaineista Maailmanlaajuinen palveluverkosto Testattu ennen toimitusta Luotettava ja todistettu teknologia

10 Oilon-polttimet Neste- ja kaasupolttoaineille tarkoitetut Oilon-polttimet ovat täysin automaattisia, turvallisia ja luotettavia. Polttimet on varustettu viimeisimmällä digitaalitekniikalla. Suunnittelu Ympäristöystävälliset ja turvalliset Oilonin polttimet ovat helppoja käyttää ja huoltaa. Käyttökohteet: Oilon-polttimet soveltuvat monenlaisiin käyttökohteisiin, kuten kuumavesikattiloihin, höyrykattiloihin, ilmankuumentimiin ja erilaisiin prosessisovelluksiin esimerkiksi leijukerroskattiloihin, arinakattiloihin ja kuumailmakehittimiin. 8 Polttoaineet Oilonin polttimet soveltuvat erilaisille nestemäisille ja kaasumaisille polttoaineille, kuten kevyelle tai raskaalle polttoöljylle, bioöljyille, maakaasulle, nestekaasuille, biokaasuille, vedylle ja erilaisille prosessikaasuille. Pyynnöstä myös muita polttoaineita käyttäviä polttimia. Liitettävyys Palamisjärjestelmä mahdollistaa kommunikoinnin ulkoisiin järjestelmiin. Etävalvonta ja diagnostiikka optimoivat toiminnan tehokkuuden. Standardit ja lainsäädäntö Noudatamme paikallista lainsäädäntöä ja standardeja, kuten EN ja NFPA. Lisäksi toimitamme polttimia eri merirekisterien luokitusten mukaisina. Oilon-poltin on oikea valinta! Pidätämme oikeuden tehdä teknisiä muutoksia.

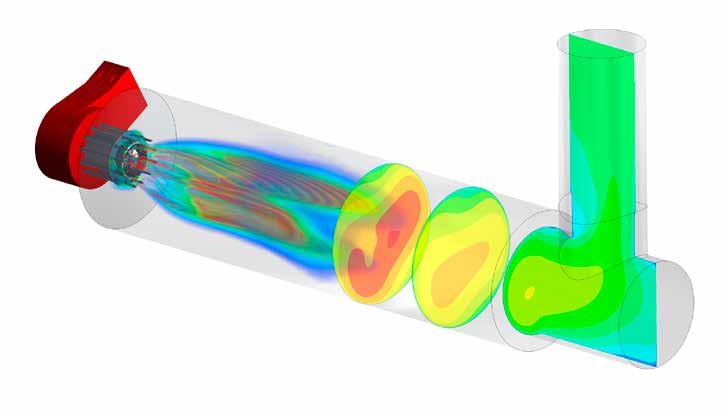

11 NOx-päästöt Typen oksidit (NOx) ovat typen ja hapen yhdisteitä, joista tärkeimpiä ovat typpimonoksidi NO ja typpidioksidi NO2. Myös luonnossa esiintyy pieniä määriä typen oksideja, mutta suurin osa niistä on peräisin ihmisen toiminnasta, etenkin liikenteestä ja energiantuotannosta. Typen oksideja muodostuu kaikkien palamisprosessien aikana, kun palamisilman ja/tai polttoaineen typpi ja palamisilman happi reagoivat korkeissa lämpötiloissa. Typen oksidit ovat haitallisia ihmisille ja ympäristölle monella tavalla. Ne ovat myrkyllisiä ja haitallisia hengityselimistölle. Typen oksidit aiheuttavat ympäristön happamoitumista ja rehevöitymistä, muodostavat alailmakehän otsonia ja haitallisia hiukkaspäästöjä. Kaikkialla maailmassa asetetaan yhä tiukempia päästörajoja, joilla halutaan lieventää typpioksidipäästöjen haittavaikutuksia. Typen oksidien vähentämisellä on keskeinen painopiste liikenteestä ja energiantuotannosta johtuvien päästöjen alentamisessa. Olemme erityisen sitoutuneita vähentämään typen oksideja (NOx) ja hiukkaspäästöjä. Se on yksi tuotekehitysprosessien tärkeimmistä tavoitteista. Innovatiivinen kaasun ja ilman jakaminen ja vaiheistus palopäässä vähentävät NOx-päästöjä. Pienempiin NOx-päästöihin päästään myös sisäisellä/ ulkoisella FGR:llä (savukaasun takaisinkierrätys), joka alentaa liekin huippulämpötiloja ja palamisen reaktionopeutta. Tulipesän geometria, sen kuormitus ja kattilassa lämmitettävän aineen lämpötila vaikuttavat päästöarvoihin. POLTIN NOx-päästöt mg/nm 3, ref. 3%, O 2 ME Oilon ACE ja FGR Oilon ACE ilman FGR:ää Litex Oilonin tuotevalikoimasta löytyy sopiva poltintyyppi erilaisiin päästötasoihin ja vaatimuksiin. 9

12 Savukaasun kierrätys (FGR) Savukaasun kierrätys (FGR) on tehokas ja edullinen ratkaisu, jolla saavutetaan erittäin alhaiset NOx-päästöt eri polttoaineilla. Ulkoisessa savukaasun kierrätyksessä tietty osa savukaasusta johdetaan takaisin polttimen kautta tulipesään. Tällöin liekin huippulämpötilat laskevat ja palamisreaktiot hidastuvat, mikä vähentää NOx-päästöjä. Saavutettava vähennys riippuu monesta tekijästä, kuten polttimen tyypistä, kattilasta, palamisilman lämpötilasta ja kierrätetyn savukaasun määrästä (ks. oheinen käyrä). Savukaasun kierrätyksestä, FGR-pitoisuuden ja savukaasun lämpötilan vaikutukset huomioiden, johtuva polttimen maksimitehon lasku on tärkeää huomioida kokoonpanoa suunniteltaessa. FGR:n vaikutus maakaasua poltettaessa NOx vähennys % Määrä on määriteltävä erikseen sovelluskohtaisesti Savukaasun kierrätyksen voi valita uuteen polttimeen, tai sen voi monesti asentaa jälkikäteen olemassa olevaan polttimeen FGR % Kaasuseoksen lämpötila FGR:ssä, esimerkki Kaasuseoksen lämpötila, C FGR 20% FGR 15% FGR 10% Savukaasun lämpötila, C Kaavio pätee 30 C palamisilmalle.

13 Oilon-polttimen FGR-sovellus 1. FGR sulkupellillä O 2 -anturi (optio) 2. Kierrätysputki 3. Savukaasupelti 4. Lämpötila-anturi 5. Kuristuspelti FGR-syöttö palamisilmapuhaltimen imupuolelle. - Ratkaisua suositellaan, kun kierrätetyn savukaasun määrä on matala. - Ilman kuristuspellillä voidaan varmistaa riittävä FGR-virtaus kaikissa kuormituspisteissä myös savukaasukanavan paineen ollessa alhaisempi kuin ilmanpaine ennen puhallinta. - Jos palamisilma on erittäin kylmää, on suositeltavaa käyttää ilman esilämmitintä kondensaation välttämiseksi sekoitettaessa savukaasua ja ilmaa FGR savukaasupuhaltimella, imupuolen syöttö 1 1. O 2 -anturi (optio) 2. Kierrätysputki 3. Savukaasupuhallin 4. Savukaasupelti 5. Lämpötila-anturi FGR-syöttö palamisilmapuhaltimen imupuolelle. - Ratkaisua suositellaan, kun kierrätetyn savukaasun määrä on korkea. - Jos palamisilma on erittäin kylmää, on suositeltavaa käyttää ilman esilämmitintä kondensaation välttämiseksi sekoitettaessa savukaasua ja ilmaa.

14 3. FGR savukaasupuhaltimella, painepuolen syöttö 1 1. O 2 -anturi (optio) 2. Kierrätysputki 3. Savukaasupuhallin 4. Savukaasupelti 5. Lämpötila-anturi 6. Sekoituskammio 6 x FGR-syöttö palamisilmapuhaltimen painepuolelle - Ratkaisua suositellaan jälkiasennustapauksissa, kun olemassa olevan tuulettimen teho ei riitä lisä FGR:lle. - Tässä ratkaisussa voidaan välttää kosteuden kondensoitumista palamisilmapuhaltimeen, jos palamisilma on erittäin kylmää eikä ilmaa esilämmitetä. - Ilman ja FGR:n sekoituksen on tapahduttava Oilonin hyväksymällä ratkaisulla. - FGR-puhallin on varustettava taajuusmuuttajalla tai johtosiipisäätimellä. 12 FGR kondensaatiovyöhykkeet 5% FGR 15% FGR Mixture temperature, 0C Air temperature, 0C Mixture temperature, 0C Air temperature, 0C 20 FGR 100 0C FGR 150 0C FGR 200 0C 60 10% FGR 20% FGR 80 FGR 250 0C FGR 300 0C Mixture temperature, 0C Mixture temperature, 0C Condensing zone Air temperature, 0C Air temperature, 0C 20

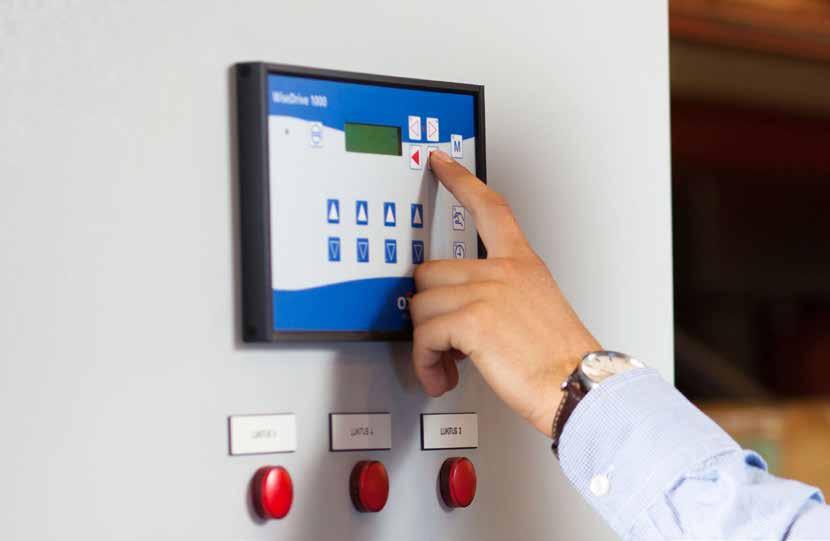

15 Oilon WiseDrive - korkea hyötysuhde ja edistynyt automatiikka 13 Oilon WiseDrive on elektroninen poltinohjausjärjestelmä. WiseDrive-järjestelmään on asennettu erilliset säätömoottorit ilmapelleille ja säätöventtiileille. Polttoaineensäätöventtiilin ja palamisilman virtauksen suhdetta säädetään sähköisesti. WiseDrive-järjestelmä huolehtii monien muiden toimintojen ohella myös polttimen ohjaus- ja turvatoiminnoista. Korkea hyötysuhde Oilon WiseDrive -säätö parantaa palamisen hyötysuhdetta ja vähentää päästöjä. Kahta tai useampaa polttoainetta käyttävissä polttimissa pää- ja varapolttoaineiden palaminen voidaan säätää optimaalisesti, ja niissä voidaan hyödyntää O 2 -säätöä. Käyttämällä taajuusmuuttajaa (VSD) palamisilmapuhaltimessa voidaan myös saavuttaa merkittäviä energiasäästöjä. Monipuolinen järjestelmä Oilon WiseDrive -järjestelmän voi liittää ulkoisiin järjestelmiin kenttäväyläliitännän kautta. Polttimen tila- ja palamisprosessitietoja voidaan lukea etänä. Myös etäohjaus (käynnistys, pysäytys, nollaus) ja asetukset (tehonsäätö, polttoaineen valinta) hoituvat kenttäväylän avulla.

16 OHJAUSJÄRJESTELMÄT WD100 WD200 WD1000 WD2000 TOIMINTAPERIAATE Sähköinen polttoaine/ ilma Sähköinen polttoaine/ilma Sähköinen polttoaine/ilma Sähköinen polttoaine/ilma POLTINOHJAIN Siemens LMV51 Siemens LMV52 Lamtecin poltinohjain Siemensin PLC-logiikka SAATAVANA POLTTOAINEILLE LFO HFO GAS LFO/GAS HFO/GAS LFO HFO GAS LFO/GAS HFO/GAS LFO HFO GAS LFO/GAS HFO/GAS LFO HFO GAS LFO/GAS HFO/GAS HAJOTUSTAPA Painehajotteinen Painehajotteinen Ilma-/höyryhajotteinen Ilma-/höyryhajotteinen O 2 -SÄÄTÖ Ei saatavilla Optio Sisältyy Sisältyy CO-SÄÄTÖ Ei saatavilla Ei saatavilla Optio Ei saatavilla VSD-SÄÄTÖ Ei saatavilla Optio Sisältyy Sisältyy OHJAUSPANEELIN KÄYTTÖLIITTYMÄ Tekstinäyttö Tekstinäyttö Tekstinäyttö (Kosketuspaneeli, optio) ULKOINEN KOMMUNIKOINTI TEHONSÄÄTÖ Johdotettu+Modbus Profibus (optio) Sisäänrakennettu paine/lämpötila Johdotettu+Modbus Profibus (optio) Sisäänrakennettu paine/lämpötila Johdotettu (+ vapaavalintainen kenttäväylä) Sisäänrakennettu paine/lämpötila tai ulkoinen referenssi Kosketuspaneeli Johdotettu+Profibus (tai vapaavalintainen kenttäväylä) Sisäänrakennettu paine/lämpötila tai ulkoinen referenssi FGR Ei saatavilla Optio Optio Optio OHJAUSPERIAATE Asentosäätö Asentosäätö Asentosäätö Asentosäätö / virtauksen säätö SAMANAIKAINEN SYTTYMINEN Ei saatavilla Ei saatavilla Optio Sisältyy SYÖTTÖJÄNNITE POLTINOHJAUSJÄRJES- TELMÄLLE VAARALLISEN ALUEEN LUOKITUS JÄRJES- TELMÄLLE * Itse ohjausjärjestelmän keskus ei ole luokiteltu 110 tai 240 VAC 110 tai 240 VAC 110 tai 240 VAC 110 tai 240 VAC Ei saatavilla Ei saatavilla Optio * Optio * 14 WiseDrive (WD), Sähköinen poltinohjausjärjestelmä energiataloudellinen ja ympäristöystävällinen ratkaisu Oilon WiseDrive -järjestelmä auttaa alentamaan savukaasupäästöjä, vähentämään energiankulutusta ja parantamaan polttimen teknisiä ominaisuuksia, kuten tarkentamaan polttimen säätöjä. WiseDrivessa on sähköiset ohjaussekvenssit, polttoaineen ja ilman seossäätö ja tehonsäätö sekä lisäksi muut turvalliseen ja luotettavaan käyttöön tarvittavat toiminnot. Oikea turvallisuustaso ja redundanttisen järjestelmän tarve huomioidaan prosessin vaatimusten täyttämiseksi. Oilon WiseDrive -järjestelmät on testattu tehtaalla (FAT), jotta taattaisiin laitoksen polttolaitteiden käynnistyminen sujuvasti ja nopeasti..

17 Oilon WiseDrive WD100/WD200esimerkki M 20 RPM Kuvat ovat vain esimerkkejä. 1. Kattilan lämpötila 2. Turvalaitteet 3. O 2 -anturi (optio), WD O 2 -moduuli (optio), WD CAN BUS 6. Ohjelmarele 7. CAN BUS - Toimilaite Viiteen toimilaitteeseen asti 13. Liekinilmaisin 14. Öljyn sulkuventtiilit 15. Öljynpainekytkin 16. Kaasunpainekytkin 17. Kaasun sulkuventtiilit 18. Ilmanpainekytkin 19. Moottori, WD RPM, (optio) WD Taajuusmuuttaja kierrolukusäätöön, (optio) WD Käyttöpääte 23. MOD-BUS 24. Valvomo 25. Etäkäyttötietokone

18 M Oilon WiseDrive WD1000esimerkki RPM Kuvat ovat vain esimerkkejä Kattilan paine / kattilan lämpötila / tehosignaali 4-20 ma 2. Turvalaitteet 3. O 2 -anturi 4. O 2 -moduuli 5. Järjestelmäväylä 6. Poltinohjain 7. Liekinilmaisin 8. Öljynpainekytkin 9. Kaasunpainekytkin 10. Öljyn sulkuventtiili 11. Kaasun sulkuventtiili 12. Ilmanpainekytkin 13. Ilmapuhaltimen moottori 14. RPM 15. Taajuusmuuttaja 16. LSB-moduulit 17. Kenttäväylämoduuli 18. Kenttäväylä 19. Valvomo 20. Etäkäyttötietokone 21. Toimilaitteet

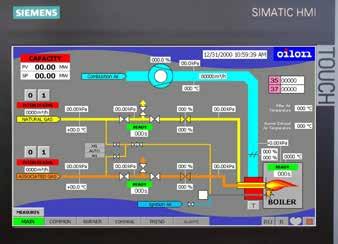

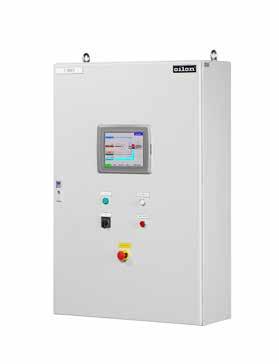

19 Oilon WiseDrive WD2000 (PLC)esimerkki M RPM Kuvat ovat vain esimerkkejä Kattilan paine / kattilan lämpötila / tehosignaali 4-20 ma 2. Turvalaitteet O 2 -anturi 4. O 2 -moduuli 5. Poltinohjain 6. Kaasumääränsäätöventtiili 7. Kaasumäärän mittaus* 8. Öljynsäätöventtiili 9. Öljymäärän mittaus* 10. Savukaasupelti 11. Ilmansäätöpelti 12. Ilmamäärän mittaus* 13. Liekinilmaisin 14. Öljynpainekytkin 15. Kaasunpainekytkin 16. Öljyn sulkuventtiili 17. Kaasun sulkuventtiili 18. Ilmanpainekytkin 19. RPM 20. Ilmapuhaltimen moottori 21. Taajuusmuuttaja 22. Kenttäväylä 23. Valvomo 24. Etäkäyttötietokone 25. Kosketuspaneeli - Optio * Tarvitaan, jos on virtauksen säätö.

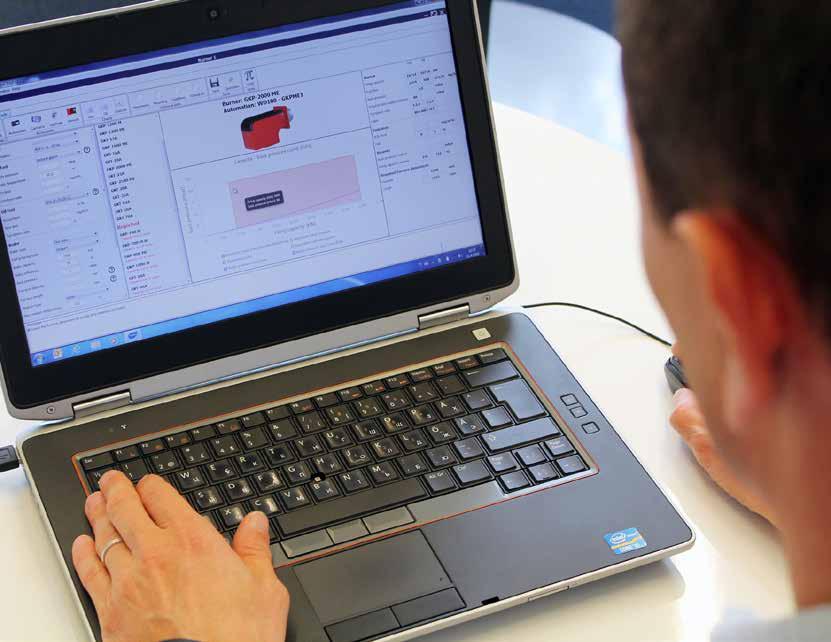

20 18 Oilon Selection Tool Oilon Selection Tool helpottaa valitsemaan oikean tuotteen ja lisävarusteet laajasta tuotevalikoimastamme. Voit tehdä pikavalintoja ja kehittyneitä järjestelmälaskelmia käyttäjäystävällisen ohjelmiston avulla, joka on saatavilla useilla kielillä. Oilon Selection Tool mahdollistaa pääsyn laajoihin tuotetietoihin ja laskentatuloksiin ja antaa muodostaa yksityiskohtaisia teknisiä tietoja. Oilon Selection Toolia päivitetään jatkuvasti uusia tuotteita, ominaisuuksia, toimintoja ja parannuksia lisättäessä. Automaattiset ohjelmistopäivitykset varmistavat, että käsissäsi on aina uusimmat ominaisuudet ja tuotetiedot. Oilon Selection Toolin voi ladata osoitteesta www. oilon.com, ja sen voi asentaa paikallisesti tietokoneeseen, jonka käyttöjärjestelmä on Windows, Mac OS tai Linux.

21 Kattilat ja käyttökohteet Kattilat/tulipesät ME OILON ACE LITEX Polttimen tyyppi S-POLTTI- MET Kaasu-/öljykattilat O O O O K-POLTTI- MET Kuumaöljykehittimet O O O O O LANSSI- POLTTIMET Leijukerroskattilat O O O Soodakattilat O O Arinakattilat O O O O Kiertouunit Kuumailmakehittimet O O O O O Prosessiuunit O O O O O Käyttökohteet/ prosessit: Kaukolämpölaitokset O O O O O Voimalaitokset O O O O O O Sellu ja paperi O O O O Jätteestä energiaksi O O O Vaarallisen jätteen polttaminen Prosessiteollisuus O O O O Kemianteollisuus O O O Petrokemian teollisuus O O O Metallurgia O O Laivat O O O O O 19 Esimerkkireferenssit osoitteesta

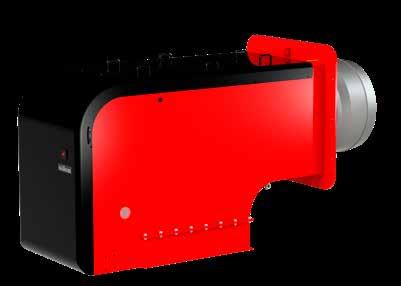

22 20 ME-polttimet 1,2-29,5 MW ME-poltin on duoblock-tyyppinen poltin, jota voidaan käyttää erilaisissa kattiloissa ja prosessilämmön käyttökohteissa. Korkea säätösuhde erityisesti kaasun poltossa tuo lisäjoustavuutta höyrykattilakäytössä. Poltinta voidaan käyttää myös kuumailmalle (+250 C). Optimoidun suunnittelun ansiosta käyttäminen ja huoltaminen on helppoa.

23 Tyyppimerkintä GKP-1200 ME WD Ohjausjärjestelmä (lisämerkintä): WD100 = LMV51 WD200 = LMV52 Palamisilmapuhallin: E = Erillinen Säätötapa: M = Moduloiva Polttimen rungon kokoluokka: Polttoaine: GP GKP KP RP GRP = Kaasu = Kaasu, kevyt polttoöljy = Kevyt polttoöljy = Raskas polttoöljy = Kaasu, raskas polttoöljy

24 GP/GKP/KP/RP/GRP ME Tekniset tiedot POLTIN GP-400 ME GP-600 ME GP-800 ME GP-1000 ME GP-1200 ME GP-1600 ME GP-2000 ME GP-2500 ME Teho MW 1,2-5,0 1,7-6,8 1,9-9,5 2,0-12,0 2,8-14,0 3,3-16,5 4,5-22,5 5,9-29,5 Liitännät - kaasu DN DN DN DN DN DN DN DN125 Sytytyspoltin - polttoaine Poltinohjain NG WD100/WD200 Paino kg POLTIN GKP-400 ME GKP-600 ME GKP-800 ME GKP-1000 ME GKP-1200 ME GKP-1600 ME GKP-2000 ME GKP-2500 ME Teho - kaasu MW - öljy MW kg/h 1,2-5,0 1,2-5, ,7-6,8 1,7-6, ,9-9,5 2,4-9, ,0-12,0 3,0-12, ,8-14,0 3,5-14, ,3-16,5 4,2-16, ,5-22,5 5,6-22, ,9-29,5 7,4-29, Liitännät - kaasu - öljy DN x Ø 22 DN x Ø 22 DN x Ø 22 DN x Ø 22 DN x Ø 22 DN x Ø 22 DN x Ø 22 DN125 Ø 22/28 22 Sytytyspoltin - polttoaine NG NG LFO tai vaihtoehtoisesti LPG (liitäntäkoko Ø 22) Hajotustapa Paine hajotteinen Poltinohjain WD100/WD200 Paino kg

25 POLTIN KP-400 ME KP-600 ME KP-800 ME KP-1000 ME KP-1200 ME KP-1600 ME KP-2000 ME KP-2500 ME Teho MW kg/h 1,2-5, ,7-6, ,4-9, ,0-12, ,5-14, ,2-16, ,6-22, ,4-29, Liitännät - öljy 2 x Ø 22 2 x Ø 22 2 x Ø 22 2 x Ø 22 2 x Ø 22 2 x Ø 22 2 x Ø 22 Ø 22/28 Sytytyspoltin - polttoaine - - LFO tai vaihtoehtoisesti LPG (liitäntäkoko Ø 22) Hajotustapa Poltinohjain Paine hajotteinen WD100/WD200 Paino kg POLTIN RP-400 ME RP-600 ME RP-800 ME RP-1000 ME RP-1200 ME RP-1600 ME RP-2000 ME RP-2500 ME Teho MW kg/h 1,2-4, ,7-6, ,2-9, ,8-11, ,4-13, ,9-15, ,3-21, ,0-28, Liitännät - öljy 2 x Ø 22 2 x Ø 22 2 x Ø 22 2 x Ø 22 2 x Ø 22 2 x Ø 22 2 x Ø 22 2 x Ø 22/28 Sytytyspoltin - polttoaine - LPG (liitäntäkoko Ø 18) LPG (liitäntäkoko Ø 22) tai vaihtoehtoisesti LFO (liitäntäkoko Ø 8) Hajotustapa Poltinohjain Paine hajotteinen WD100/WD Paino kg POLTIN GRP-400 ME GRP-600 ME GRP-800 ME GRP-1000 ME GRP-1200 ME GRP-1600 ME GRP-2000 ME GRP-2500 ME Teho - kaasu MW - öljy MW kg/h 1,2-5,0 1,2-4, ,7-6,8 1,7-6, ,9-9,5 2,2-9, ,0-12,0 2,8-11, ,8-14,0 3,4-13, ,3-16,5 3,9-15, ,5-22,5 5,3-21, ,9-29,5 8,0-28, Liitännät - kaasu - öljy DN x Ø 22 DN x Ø 22 DN x Ø 22 DN x Ø 22 DN x Ø 22 DN x Ø 22 DN x Ø 22 DN125 Ø 22/28 Sytytyspoltin - polttoaine Hajotustapa Poltinohjain NG LPG (liitäntäkoko Ø 18) NG LPG (liitäntäkoko Ø 22) tai vaihtoehtoisesti LFO (liitäntäkoko Ø 8) Paine hajotteinen WD100/WD200 Paino kg Kevyt polttoöljy: 1 kg/h 11,86 kw 1 kw 860 kcal/h Raskas polttoöljy: 1 kg/h 11,22 kw 1 kw 860 kcal/h Maakaasu: lämpöarvo Hμ = 9,5 kwh/m 3 n (34,3 MJ/m 3 n) tiheys p = 0,723 kg/m 3 n Säätöalue: Kevyt polttoöljy: 1:3 ( %) Raskas polttoöljy: 1:2,5 ( %) Kaasu: 1:5 ( %, 1:4 /400/600)

26 Mitat L1 L2 24 L1 L2 H1 H2 D1 O E A L4 G A L5 B2 X1 X2 B1 B4 X3 X4 H1 H2 D1 L4 O E A A L5 G B4 X3 X4 B2 X1 X2 B1 G = Kaasunsyöttö O = Öljyn syöttö/paluu E = Sähköliitäntä D X5 A-A POLTIN L1 L2 L4 L5 H1 H2 400 ME ME POLTIN B1 B2 B4 ø D1 X1 X2 X3 X4 X5 400 ME x137,5 16 x ø ME x137,5 16 x ø12 G = Kaasunsyöttö O = Öljyn syöttö/paluu E = Sähköliitäntä X5 D A-A POLTIN L1 L2 L4 L5 H1 H2 800 ME ME ME ME ME ME POLTIN B1 B2 B4 ø D1 X1 X2 X3 X4 X5 800 ME x x ø ME x x ø ME x x ø ME x x ø ME x x ø ME x x ø12 Mitat mm

27 Palopään ja muurauksen mitat Asennuslevy GP/GKP/KP/RP/GRP ME D5 B7 B6 D Rev Comment Modified By Date GP/GKP/KP/RP/GRP ME B7 B6 C H7 H6 M H7 H6 M B D4 D D4 D Burner B6 B7 H6 H7 ød4 ød5 M 1600 ME xM16 POLTIN B6 B7 H6 H7 A 2000 ME xM16 ØD4 ØD ME M xM ME xM16 THIS DOCUMENT IS PROPERTY OF OILON OY, LAHTI FINLAND. MULTIPLICATION OR INFORMATION OF ITS CONTENTS TO THE THIRD PARTIES IN ANY FORM WHATEVER IS NOT ALLOWED WITHOUT A WRITTEN AUTHORIZATION BY THE OWNER. 600 ME ST REV. - 8xM16 jhaverinen 06/06/ ME MODIFIED 720 BY jhaverinen8xm16 06/06/ ME APPROVED BY 720 jhaverinen 8xM16 CUSTOMER GENERAL TOLERANCES 1200 ME xM ME xM ME xM16 WEIGHT (KG) ITEM SUPERSEDES DRW ME xM DocID:P069258AD066539A PROJECT MARK TITLE KIINNITYSLEVY, MOUNTING PLATE BROCHURE ME SCALE BAR CODE *D066539* DRW.NO REV D D-MODEL.NO P PAPER SIZE 1:10 A4 A REV A OILON CAD 25 Polttimen asennus 2 1 α 1. Tiiviste, paksuus 8 mm 2. Asennuslevy 3. Keraaminen villa tai vastaava 4. Muuraus 3 4 L2 ØD1 ØD4 POLTIN L2 ØD1 ØD4 α 400 ME ME ME ME ME ME ME ME Mitat mm

28 Liekin mitat mm kw Flame dimensions ME burners Liekin pituus Liekin halkaisija 26 Alemmat käyrät NG ja LFO, _ ylemmät käyrät HFO.

29 PI-kaaviot KAASU, DMV-VENTTIILI, ME-POLTTIMET B A PS M XIS M PS PS M 3 5 PS PI000737/1 1. Kaksoismagneettiventtiili 1.1 Turvasulkuventtiili 1.2 Turvasulkuventtiili 2. Painekytkin 2.1 Painekytkin, matala 2.2 Painekytkin 3. Kaasumääränsäätöventtiili 4. Toimilaite 5. Painekytkin, korkea 6. Magneettiventtiili, sytytyskaasu 7. llmansäätöpelti 8. Toimilaite 9. Ilmanpainekytkin 10. Liekinilmaisin 11. Erillinen palamisilmapuhallin, optio 12. Paineensäädin (EN88-1), optio KAASU, VGD-VENTTIILI, ME-POLTTIMET A = Kaasunsyöttö B = Ilmansyöttö B A 1 PS PS M M 9 PS 6 4 M 3 5 PS PI000737/2 10 XIS 1. Kaksoismagneettiventtiili 1.1 Turvasulkuventtiili 1.2 Turvasulkuventtiili 2. Painekytkin 2.1 Painekytkin, matala 2.2 Painekytkin 3. Kaasumääränsäätöventtiili 4. Säätömoottori 5. Painekytkin, korkea 6. Magneettiventtiili, sytytyskaasu 7. llmansäätöpelti 8. Säätömoottori 9. Ilmanpainekytkin 10. Liekinilmaisin 11. Erillinen palamisilmapuhallin, optio A = Kaasunsyöttö B = Ilmansyöttö KEVYTÖLJY, ME-POLTTIMET C B A 24 M 1 PI 21 M PS PS 6 3 M PI PI000737/3 23 XIS 1. Painemittari 2. Turvasulkuventtiili (115V) 3. Turvasulkuventtiili (115V) 4. Kuristustulppa 5. Magneettiventtiili, sytytysöljy, NC 6. Magneettiventtiili, sytytysöljy, NC 7. Painemittari 8. Toimilaite 9. Öljynsäätöventtiili 10. Painekytkin 11. Magneettiventtiili, NC (115 V) 12. Magneettiventtiili, NC (115 V) 20. llmansäätöpelti 21. Toimilaite 22. Ilmanpainekytkin 23. Liekinilmaisin 24. Erillinen palamisilmapuhallin, optio A = Öljynsyöttö B = Öljyn paluu KP ME

30 RASKASÖLJY, ME-POLTTIMET C B D A 24 M M 9 PS TI M 12 2 PI 8 22 PS PI PI000737/4 23 XIS 1. Lämpömittari 2. Painemittari 3. Magneettiventtiili, NC 4. Magneettiventtiili, NC 5. Magneettiventtiili, NO 6. Painemittari 7. Öljynsäätöventtiili 8. Toimilaite 9. Yksisuuntaventtiili, kuristustulppa ø1,2mm 10. Painekytkin, maks. 11. Magneettiventtiili, NC 12. Magneettiventtiili, NC 20. llmansäätöpelti 21. Toimilaite 22. Painekytkin, ilma 23. Liekinilmaisin 24. Erillinen palamisilmapuhallin, optio A = Öljynsyöttö B = Öljyn paluu C = Ilmansyöttö D = Nestekaasun syöttö 28

31 Kaasuventtiilit POLTIN KAASUVENTTIILI KOKO TYYPPI *) DN POLTTIMEN MAKS. TEHO kw **) KAASUN TULOPAINE mbar GP/GKP/GRP-400 ME 50 DMV-D5050/ DMV-5065/ GP/GKP/GRP-600 ME 65 DMV-5065/ DMV-5080/ GP/GKP/GRP-800 ME 80 DMV-5080/ DMV-5100/ GP/GKP/GRP-1000 ME 100 DMV-5100/ DMV-5125/ GP/GKP/GRP-1200 ME 100 DMV-5100/ DMV-5125/ GP/GKP/GRP-1600 ME 100 DMV-5100/ DMV-5125/ GP/GKP/GRP-2000 ME 125 DMV-5125/ GP/GKP/GRP-400 ME 2 DMV-D 525/ DMV-D5065/ GP/GKP/GRP-600 ME 2 DMV-D 525/ DMV-D5065/ DMV-D5080/ GP/GKP/GRP-800 ME 65 DMV-D5065/ DMV-D5080/ GP/GKP/GRP-1000 ME 65 DMV-D5065/ DMV-D5080/ DMV-D5100/ GP/GKP/GRP-1200 ME 80 DMV-D5080/ DMV-D5100/ DMV-D5125/ GP/GKP/GRP-1600 ME 100 DMV-D5100/ DMV-D5125/ GP/GKP/GRP-2000 ME 100 DMV-D5100/ DMV-D5125/ GP/GKP/GRP-2500 ME 125 DMV-D5125/ HUOM! Taulukossa esitetyt enimmäistehot saavutetaan, kun kattilan vastapaine on 0. Maakaasu 1 m 3 n/h 10 kw *) tai vastaava tyyppi **) Kaasun tulopaine (Pmax) polttimelle - maks. 500 mbar käytettäessä DMV-(D)-venttiiliä

32 Kaasukäyrä 1 H 2 1. Kaasuventtiili 2. Kaasukäyrä L D KAASUKÄYRÄN MITAT ERI VENTTIILEILLÄ DN50 DN65 DN80 DN100 DN125 H L L L L L GP/GKP/GRP-400/600 ME GP/GKP/GRP-800 ME GP/GKP/GRP ME GP/GKP/GRP ME GP/GKP/GRP-2500 ME Muut mitat tilauksesta. Mitat mm

33 GP/GKP/KP/RP/GRP ME toimitussisältö GP-... ME GKP-... ME KP-... ME RP-... ME GRP-... ME Poltinlaipan tiiviste Öljysuutin Lämmityspatruuna öljysuuttimelle o o o o Magneettiventtiilit öljylle Lämmityspatruuna magneettiventtiileille o o Yksisuuntaventtiili 2 öljyn painemittaria Lämpömittari o o Paluuöljyn painekytkin Sähkösaattokaapelit polttimen öljyputkille o o WiseDrive (sähköinen seossäätö) ilman/öljyn suhdesäätöön, sis: - öljymääränsäädin - säätömoottori öljymääränsäätimelle - toimilaite ilmansäätöpelleille - toimilaite palopään säätöön WiseDrive (sähköinen seossäätö) ilman/kaasun suhdesäätöön, sis: - määränsäätöventtiili kaasulle - säätömoottori kaasumääränsäätöventtiilille - toimilaite ilmansäätöpelleille - toimilaite palopään säätöön WiseDrive (sähköinen seossäätö) ilman/öljyn/kaasun suhdesäätöön sis: - öljymääränsäädin - määränsäätöventtiili kaasulle - toimilaitteet öljyn ja kaasun määränsäätöventtiilille - toimilaite ilmansäätöpelleille - toimilaite palopään säätöön Kaasusuutin Painemittari kaasusuuttimen paineen mittaukseen o o o Kaasunpainekytkin, maks. Ilmanpainekytkin Sytytysmuuntaja Sytytysjohdot ja -kärjet Liekinilmaisin Painemittari puhallinpaineelle o o o o o Kaasukäyrä 90 Kaksoismagneettiventtiili kaasulle sis.: - kaasunpainekytkin, min. - 2 kaasuventtiiliä Magneettiventtiili sytytyskaasulle (NG) Magneettiventtiilit kevytöljysytytykseen (LFO) o o Magneettiventtiilit sytytyskaasulle (LPG) o o FGR o o o o o Käyttö- ja huolto-ohjeet 31 Vakio o Optio

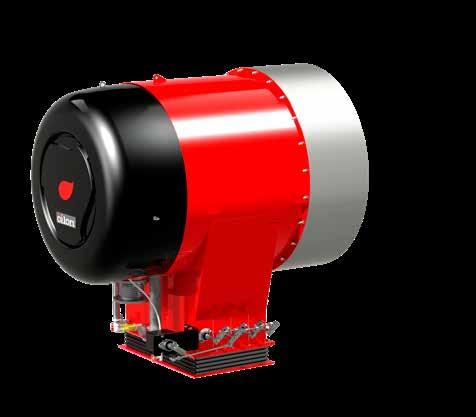

34 32 Oilon ACE 0,8-90 MW Oilon ACE edustaa viimeisintä vähäpäästöistä teknologiaa. Tyypilliset NOx-päästöt ovat alle 60 mg/nm 3, referenssiolosuhteissa laskettuna. Alle 30 mg/nm3 ja 3 % O2 saavutetaan savukaasun takaisinkierrätyksellä (FGR). Hyvän palamisen seurauksena myös CO-päästöt ovat alhaisella tasolla. Oilon ACE -poltinta käytetään pääasiassa vesiputki- ja tulitorvikattiloissa, mutta se soveltuu myös muihin käyttökohteisiin.

35 Tyyppimerkintä, Oilon ACE GT16A-a b c d e f g Sytytyspolttimen tyyppi g = 1 (sytytyspoltin ilman liekinilmaisinta) g = 2 (sytytyspoltin liekinilmaisimella) Jännite f = 1 ( V) f = 2 ( V) Säätöventtiilit e = 1 (säätöventtiilit polttimessa) e = 2 (säätöventtiilit erillisessä venttiilikeskuksessa) Liekinilmaisimen tyyppi d = 1 (QRI ja ionisaatiopiikki) d = 2 (selektiivinen liekinilmaisin ja ionisaatiopiikki) d = 3 (selektiivinen liekinilmaisin) 33 Öljylanssin tyyppi c = 0 (ei ole) c = 1 (väliainehajotteinen LF) c = 2 (painehajotteinen RPL) Primääri-ilman pyörteen suunta b= 1 (vastapäivään) b= 2 (myötäpäivään) Ilmapellin toimilaitteen tyyppi a = 1 (Siemens tai vastaava) a = 2 (Sähkötoimilaite potentiometrisäädöllä) a = 3 (Sähkötoimilaite ma-ohjauksella) Polttimen tyyppi: A = Oilon ACE Poltinkoko Polttoaine: GT GKT KT GRT = Kaasu = Kaasu, kevyt polttoöljy = Kevyt polttoöljy = Kaasu, raskas polttoöljy

36 GT/GKT/KT/GRT-6A...90A, Oilon ACE Tekniset tiedot, Oilon ACE (Oilonin vakioratkaisu) POLTIN GT-6A GT-8A GT-10A GT-13A GT-16A GT-19A GT-23A Teho MW* 0,8-6,5 1,0-8,0 1,3-10,0 1,6-13,0 2,0-16,0 2,4-19,0 2,9-23,0 Liitännät - kaasu, poltin - kaasu, toimitusraja DN65 DN65+DN40 DN80 DN80+DN50 DN80 DN80+DN50 DN100 DN100+DN50 DN100 DN100+DN50 DN125 DN125+DN65 DN125 DN125+DN65 Sytytyspoltin NG Poltinohjain WD200 Paino kg POLTIN GT-28A GT-35A GT-42A GT-50A GT-70A GT-90A Teho MW * 3,5-28,0 4,4-35,0 5,3-42,0 6,3-50,0 8,8-70,0 11,3-90,0 Liitännät - kaasu, poltin - kaasu, toimitusraja DN150+DN80 DN150+DN80 DN150+DN80 DN150+DN80 DN200+DN100 DN200+DN100 DN200+DN100 DN200+DN100 DN250+DN125 DN250+DN125 DN250+DN125 DN250+DN Sytytyspoltin GPB20 Poltinohjain WD200 ** Paino kg **) Voidaan toimittaa myös muulla automatiikalla, kuten WD1000 tai WD2000 POLTIN GKT-6A GKT-8A GKT-10A GKT-13A GKT-16A GKT-19A GKT-23A Teho MW* - kaasu - öljy Liitännät - kaasu, poltin - öljy - kaasu, kaasuventtiili 0,8-6,5 1,3-6,5 DN65 R3/4" DN65+DN40 1,0-8,0 1,6-8,0 DN80 R3/4" DN80+DN50 1,3-10,0 2,0-10,0 DN80 R3/4" DN80+DN50 1,6-13,0 2,6-13,0 DN100 R3/4" DN100+DN50 2,0-16,0 3,2-16,0 DN100 R3/4" DN100+DN50 2,4-19,0 3,8-19,0 DN125 R3/4" DN125+DN65 2,9-23,0 4,6-23,0 DN125 R3/4" DN125+DN65 Sytytyspoltin Hajotustapa Nestemäinen polttoaine Poltinohjain GPB20 Painehajotteinen WD200 Paino kg *) Kaasun tehoalue VSD:lla

37 POLTIN GKT-28A GKT-35A GKT-42A GKT-50A GKT-70A GKT-90A Teho MW* - kaasu - öljy Liitännät - kaasu, poltin - öljy - kaasu, toimitusraja 3,5-28,0 5,6-28,0 DN150+DN80 G1" DN125+DN80 4,4-35,0 7,0-35,0 DN150+DN80 G1" DN125+DN80 5,3-42,0 8,4-42,0 DN200+DN100 G1" DN150+DN100 6,3-50,0 10,0-50,0 DN200+DN100 G1" DN150+DN100 8,8-70,0 14,0-70,0 DN250+DN125 G1" DN200+DN125 11,3-90,0 18,0-90,0 DN250+DN125 G1" DN200+DN125 Sytytyspoltin GPB20 Hajotustapa Nestemäinen polttoaine Ilmahajotteinen Poltinohjain WD1000*** Paino kg ***) Voidaan toimittaa myös WD2000:lla POLTIN KT-6A KT-8A KT-10A KT-13A KT-16A KT-19A KT-23A Teho MW* 1,3-6,5 1,6-8,0 2,0-10,0 2,6-13,0 3,2-16,0 3,8-19,0 4,6-23,0 Liitännät - öljy R3/4" R3/4" R3/4" R3/4" R3/4" R3/4" R3/4" Sytytyspoltin Hajotustapa Nestemäinen polttoaine Poltinohjain GPB20 Painehajotteinen WD Paino kg POLTIN KT-28A KT-35A KT-42A KT-50 KT-70A KT-90A Teho MW* 5,6-28,0 7,0-35,0 8,4-42,0 10,0-50,0 14,0-70,0 18,0-90,0 Liitännät - öljy G1" G1" G1" G1" G1" G1" Sytytyspoltin Hajotustapa Nestemäinen polttoaine Poltinohjain GPB20 Ilmahajotteinen WD1000*** Paino kg ***) Voidaan toimittaa myös WD2000:lla * ) Kaasun tehoalue VSD:lla

38 POLTIN GRT-6A GRT-8A GRT-10A GRT-13A GRT-16A GRT-19A GRT-23A Teho MW* - kaasu - öljy Liitännät - kaasu, poltin - öljy - kaasu, toimitusraja 0,8-6,5 1,3-6,5 DN65 R3/4" DN65+DN40 1,0-8,0 1,6-8,0 DN80 R3/4" DN80+DN50 1,3-10,0 2,0-10,0 DN80 R3/4" DN80+DN50 1,6-13,0 2,6-13,0 DN100 R3/4" DN100+DN50 2,0-16,0 3,2-16,0 DN100 R3/4" DN100+DN50 2,4-19,0 3,8-19,0 DN125 R3/4" DN125+DN65 2,9-23,0 4,6-23,0 DN125 R3/4" DN125+DN65 Sytytyspoltin GPB20 Hajotustapa Nestemäinen polttoaine Höyry-/ilmahajotteinen Poltinohjain WD1000*** Paino kg ***) Voidaan toimittaa myös WD2000:lla POLTIN GRT-28A GRT-35A GRT-42A GRT-50A GRT-70A GRT-90A Teho MW* - kaasu - öljy Liitännät - kaasu, poltin - öljy - kaasu, toimitusraja 3,5-28,0 5,6-28,0 DN150+DN80 G1" DN125+DN80 4,4-35,0 7,0-35,0 DN150+DN80 G1" DN125+DN80 5,3-42,0 8,4-42,0 DN200+DN100 G1" DN150+DN100 6,3-50,0 10,0-50,0 DN200+DN100 G1" DN150+DN100 8,8-70,0 14,0-70,0 DN250+DN125 G1" DN200+DN125 11,3-90,0 18,0-90,0 DN250+DN125 G1" DN200+DN125 Sytytyspoltin GPB20 Hajotustapa Nestemäinen polttoaine Höyry-/ilmahajotteinen 36 Poltinohjain WD1000*** Paino kg ***) Voidaan toimittaa myös WD2000:lla * Kaasun tehoalue VSD:lla

39 Mitat, Oilon ACE K1 (Type GT) K2 (Type KT) K3 (Type GRT, GKT) A J B C H G = Gas inle O = Oil inlet/r O G F A A D E Burner A B C Di Ei F J H K1 K2 K3 KT/GRT/GKT-6A KT/GRT/GKT-8A KT/GRT/GKT-10A KT/GRT/GKT-13A KT/GRT/GKT-16A D A-A G = Kaasunsyöttö O = Öljyn syöttö/paluu POLTIN A ØB C D E F J H K1 K2 K3 GT/KT/GRT/GKT-6A GT/KT/GRT/GKT-8A GT/KT/GRT/GKT-10A GT/KT/GRT/GKT-13A GT/KT/GRT/GKT-16A GT/KT/GRT/GKT-19A GT/KT/GRT/GKT-23A GT/KT/GRT/GKT-28A GT/KT/GRT/GKT-35A GT/KT/GRT/GKT-42A GT/KT/GRT/GKT-50A GT/KT/GRT/GKT-70A GT/KT/GRT/GKT-90A Mitat mm

40 Kattilaseinän muuraus, polttimen asennus OILON ACE Vaihtoehto A J J J X J X H H Muurausmuotti sisältäen kattilalaipan polttimen asennusta varten Vaihtoehto B Oilon toimittaa piirustuksen valitusta muurausmuottivaihtoehdosta. Muotti itsessään on vaihtoehtoinen osa. 38 Muurausmuotti sisältäen kattilalaipan polttimen asennusta varten Mitta X riippuu kattilan seinämän vahvuudesta: X = J kattilan seinämän vahvuus Liekin mitat, Oilon ACE Arvioidut liekin mitat: NG, LFO ja HFO x 1000 mm 10,00 9,00 8,00 7,00 6,00 5,00 4,00 3,00 2,00 1,00 0, Liekin pituus x 1000 kw Liekin halkaisija Huom! Liekin mitat riippuvat tulipesän mitoista ja polttimen säädöistä.

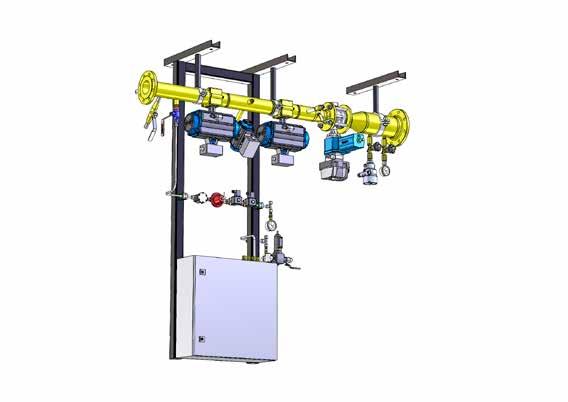

41 PI-kaaviot, Oilon ACE KAASU, Oilon ACE, 6A...23A PS 16 gh NC PS PI PI PI PS PS PS PI000645/50 OILON OILON OILON. Solenoid valve, NC. Pressure regulator. Manual shut-off valve. Pressure gauge. Gas filter. Pressure gauge. Pressure regulator with safety shut-off. Pressure gauge. Safety relief valve 0. Pressure switch / low 1. Solenoid valve, NC 2. Pressure switch / low & high 3. Pressure regulation valve, NC 4. Actuator 5. Gas control valve 6. Pressure switch / high PI 7. Actuator 8. Gas control valve 9. Pressure switch / high 3 0. Flexible hose*** A 1. Flexible hose*** 2. Manual shut-off valve**** 3. Air filter**** 4. Solenoid valve**** 5. Solenoid valve**** 6. Bellow*** OILON 7. Pressure switch / min 8. Actuator 9. Combustion air damper 0. Needle valve 1. Needle valve 2. Flexible hose 3. Flexible hose 4. Flame detector 5. Flexible hose 6. Pilot burner with flame detector 1. Magneettiventtiili, NC 2. Käsikäyttöinen sulkuventtiili 3. Painemittari 4. Kaasusuodatin 5. Painemittari 6. Paineensäädin turvasululla 7. Painemittari 8. Apuvaroventtiili 9. Palje 10. Painekytkin/matala 11. Magneettiventtiili, NC 12. Painekytkin / matala & korkea 13. Paineensäätöventtiili, NC 14. Palje, ei kuulu Oilonin toimitukseen 15. Painekytkin/matala 1. Magneettiventtiili, NC 2. Paineensäädin 3. Käsikäyttöinen sulkuventtiili 4. Painemittari 5. Kaasusuodatin 6. Painemittari 7. Paineensäädin turvasululla 8. Painemittari 9. Apuvaroventtiili 10. Painekytkin/matala 11. Magneettiventtiili, NC 12. Painekytkin A = Natural Gas B = Combustion air KAASU, Oilon ACE, 28A...90A PI PI 8 9 *** = The part is necessary. Not in Oilon scope of supply **** = Instrument air components in case of pneumatic actuators are used B PS GSC OILON 12 PS / matala & korkea 13. Paineensäätöventtiili, NC 14. Toimilaite 15. Kaasumääränsäätöventtiili 16. Painekytkin/korkea 17. Toimilaite 18. Kaasumääränsäätöventtiili 19. Painekytkin/korkea 20. Taipuisa letku, ei kuulu Oilonin toimitukseen. 21. Flexible hose, ei Toimilaite 17. Palamisilmapelti 18. Toimilaite 19. Kaasumääränsäätöventtiili 20. Painekytkin / korkea 21. Taipuisa letku 22. Toimilaite 23. Kaasumääränsäätöventtiili 24. Painekytkin / korkea 25. Liekinilmaisin 26. Liekinilmaisin 27. Taipuisa letku A = Kaasunsyöttö B = Ilmansyöttö Instrument air supply in case of pneumatic actuators are used GSC 2 M M 15 B PS PS PS XIS kuulu Oilonin toimitukseen 22. Käsikäyttöinen sulkuventtiili* 23. Ilmansuodatin* 24. Magneettiventtiili* 25. Magneettiventtiili* 26. Palje, ei kuulu Oilonin toimitukseen 27. Painekytkin/matala 28. Toimilaite 29. Palamisilmapelti 30. Neulaventtiili 31. Neulaventtiili Ace, 28A.. 90A M 29 PI000645/51 OILON 32. Taipuisa letku 33. Taipuisa letku 34. Liekinilmaisin 35. Taipuisa letku 36. Sytytyspoltin liekinilmaisimella A = Kaasunsyöttö B = Ilmansyöttö * Instrumentti-ilmakomponentte- 39

42 KAASU/KEVYTÖLJY, Oilon ACE 6A...23A PS E PS alve alve D 20 PI 22 PI 23 PI PS PS PS 44 OILON OILON PS PI and high alve, NC PI h 42. Pressure switch / low 43. Needle valve 44. Flexible hose 1. Taipuisa letku, ei kuulu Oilonin toimitukseen 2. Painemittari 3. Turvasulkuventtiili (115V) 4. Turvasulkuventtiili (115V) 5. Taipuisa letku 6. Taipuisa letku, ei kuulu Oilonin toimitukseen 7. Magneettiventtiili (115 V) 8. Magneettiventtiili (115 V) 9. Painekytkin/korkea 10. Toimilaite 11. Öljynsäätöventtiili 12. Painemittari 13. Taipuisa letku 14. Paineensäätöventtiili A = Oil supply B = Oil return 15. Magneettiventtiili, NC 16. Magneettiventtiili, NC 17. Paineensäätöventtiili 18. Magneettiventtiili, NC 19. Taipuisa letku 20. Käyttö- ja huolto-ohjeet sulkuventtiili 21. Painemittari 22. Kaasusuodatin 23. Painemittari 24. Paineensäädin turvasululla 25. Painemittari 26. Apuvaroventtiili 27. Palje, ei kuulu Oilonin toimitukseen 28. Painekytkin/matala 29. Turvasulkuventtiili 30. Painekytkin / matala ja korkea 31. Turvasulkuventtiili 32. Taipuisa letku 33. Toimilaite 34. Kaasumääränsäätöventtiili 35. Painekytkin/korkea 36. Toimilaite 37. Kaasumääränsäätöventtiili 38. Painekytkin/korkea 39. Palje, ei kuulu Oilonin toimitukseen 40. Jäähdytysventtiili 41. Jäähdytysventtiili PI000645/52 OILON 42. Painekytkin/matala 43. Neulaventtiili 44. Taipuisa letku 45. Liekinilmaisin 46. Toimilaite 47. Palamisilmapelti 48. Sytytyspoltin liekinilmaisimella A = Öljynsyöttö B = Öljyn paluu C = LPG D = Maakaasu E = Ilmansyöttö

43 KAASU/KEVYTÖLJY, Oilon ACE 28A...90A KAASU/RASKASÖLJY, Oilon ACE 6A...90A nition gas tomizing medium eavy fuel oil strument air ombustion air as HFO D E PS M *** 42 C OILON TT L 43 TI 44 PI M GSC GSC GSC PI PS 39 XIS PS PI PI 10 PS ** B F 53 PI PI PI OILON 60 PS GSC PS 63 GSC M M PS 69 PS M GSC GSC M OILON A OILON 41 PI000645/ Käsikäyttöinen sulkuventtiili 2. Kaasusuodatin 3. Magneettiventtiili, NC 4. Magneettiventtiili, NC 5. Paineensäädin 6. Käsikäyttöinen sulkuventtiili e of supply n Oilon scope of supply 7. Sulkuventtiili, NC Not in Oilon scope of supply 8. Käsisäätöventtiili 9. Painemittari 10. Painekytkin/matala 11. Yksisuuntaventtiili 12. Sulkuventtiili, NC 13. Käsisäätöventtiili 14. Yksisuuntaventtiili 15. Käsikäyttöinen sulkuventtiili 16. Paineensäädin 17. Painekytkin/korkea 18. Painemittari 19. Toimilaite 20. Öljynsäätöventtiili 21. Turvasulkuventtiili 22. Turvasulkuventtiili 23. Painemittari 24. Painekytkin/korkea 25. Käsikäyttöinen sulkuventtiili 26. Ilmasuodatin 27. Magneettiventtiili 28. Magneettiventtiili 39. Magneettiventtiili 30. Magneettiventtiili 31. Palje, ei kuulu Oilonin toimitukseen 32. Painekytkin/matala 33. Toimilaite 34. Palamisilmapelti 35. Neulaventtiili 36. Neulaventtiili 37. Taipuisa letku 38. Liekinilmaisin 39. Taipuisa letku 40. Taipuisa letku 41. Taipuisa letku 42. Lämpötilalähetin/matala 43. Lämpömittari 44. Painemittari 48. Lämpötilakytkin / matala, irrallaan toimitettu 51. Paineensäädin 52. Magneettiventtiili, NC 53. Käsikäyttöinen sulkuventtiili 54. Painemittari 55. Kaasusuodatin 56. Painemittari 57. Paineensäädin turvasululla 58. Painemittari 59. Apuvaroventtiili 60. Painekytkin/matala 61. Turvasulkuventtiili 62. Painekytkin / matala & korkea GK(R)T- 28A.. 90A 63. Turvasulkuventtiili 64. Toimilaite 65. Kaasumääränsäätöventtiili 66. Painekytkin/korkea 67. Toimilaite 68. Kaasumääränsäätöventtiili 69. Painekytkin/korkea 70. Taipuisa letku, ei kuulu Oilonin toimitukseen 71. Taipuisa letku, ei kuulu Oilonin toimitukseen 72. Toimilaite 73. Jäähdytysventtiili 74. Toimilaite 75. Jäähdytysventtiili 76. Taipuisa letku A = Sytytyskaasu B = Hajotusaine C = Raskas polttoöljy D = Instrumentti-ilma E = Palamisilma F = Kaasu ** = Höyrylinjan eristys. Ei kuulu Oilonin toimitukseen. *** = Saattolämmitys ja öljylinjan eristys. Ei kuulu Oilonin toimitukseen.

44 Toimitussisältö Oilon ACE GT-6A...90 A, GKT/KT-6A...23A WiseDrive (sähköinen seossäätö) ilman/öljyn/kaasun suhdesäätöön sis: öljymääränsäädin + toimilaite kaasumääränsäätöventtiili + säätömoottori ilmapellistö + säätömoottori GT GKT KT Painekytkin, palamisilma Pääliekinilmaisin, itsetarkistava Kaasutoiminen sytytyspoltin integroidulla muuntajalla Paluuöljyn painekytkin Teräsletku, nestepolttoaine* Teräsletku, pääkaasu** o o o Teräsletku, sytytyskaasu Liekintarkkailulasi Kattilalaippa o o o Ilmakanavan vastalaippa Tiiviste, kattila-/poltinliitäntä Tiiviste, ilmakanava/poltinliitäntä Integroitu jäähdytysilman syöttö komponenteille*** Jäähdytysilma instrumentti-/laitosilmasta o o o SIL 2 komponentit o o o SIL 3 komponentit o o o FGR o o o Käyttö ja huolto-ohjeet 42 Vakio o Optio * nestemäistä polttoainetta käyttävissä polttimissa ** kaasupolttimissa *** mahdollista, kun palamisilman lämpötila on < 50 C

45 Toimitussisältö Oilon ACE GKT/KT-28A...90A, GRT-6A...90A GT GKT KT GRT Sähkötoimilaite, palamisilmapelti Pneumaattinen toimilaite, palamisilmapelti o o o o Painekytkin, palamisilma Pääliekinilmaisin, itsetarkistava Kaasutoiminen sytytyspoltin integroidulla muuntajalla Liekinilmaisin integroituna kaasutoimiseen sytytyspolttimeen Sytytyspoltin, kevyt polttoöljy o o o o Sähkösytytytin, sis. oman ulosvedon ja rajakytkimet o o o o Rajakytkin, nestelanssi paikalla* Teräsletku, nestepolttoaine* Teräsletku, sumutusaine* Teräsletku, pääkaasu** o o o o Teräsletku, primäärikaasu** o o o o Teräsletku, sytytyskaasu Teräsletku, sytytysilma Liekintarkkailulasi Kattilalaippa o o o o Ilmakanavan vastalaippa Tiiviste, kattila-/poltinliitäntä Tiiviste, ilmakanava/poltinliitäntä Integroitu jäähdytysilman syöttö komponenteille*** Jäähdytysilma instrumentti-/laitosilmasta o o o o Kaksoisnestelanssi o o o o Samanaikainen palaminen o o o o Vaarallisen alueen luokitus o o o o SIL 2 komponentit o o o o SIL 3 komponentit o o o o FGR o o o o Käyttö ja huolto-ohjeet 43 Vakio o optio * nestemäistä polttoainetta käyttävissä polttimissa ** kaasupolttimissa *** mahdollista, kun palamisilman lämpötila on < 50 C

46 44 S-polttimet 0,9-63 MW S-poltinta käytetään tyypillisesti vesiputki- ja tulitorvikattiloissa, mutta se soveltuu myös muunlaisiin kattiloihin. Sitä voidaan hyödyntää myös erityisissä polttoaineissa ja prosessiteollisuudessa. Liekin muodon säätömahdollisuudet ovat laajat liekin geometrian optimoimiseksi erikokoisissa tulipesissä.

47 Tyyppimerkintä S-polttimet GKT-35S Polttimen tyyppi: S = S-poltin Poltinkoko Polttoaine: GT GKT KT RT GRT = Kaasu = Kaasu, kevyt polttoöljy = Kevyt polttoöljy = Raskas polttoöljy = Kaasu, raskas polttoöljy 45

48 GT/GKT/KT/RT/GRT-5S...70S S-polttimet Tekniset tiedot, S-polttimet POLTIN GT-5S GT-8S GT-12S GT-18S GT-25S GT-35S GT-50S GT-70S Teho MW 0,9-4,5 1,4-7,0 2,2-11,0 3,2-16,0 4,4-22,0 6,2-31,0 9,0-42,0 12,6-63,0 Liitännät - kaasu, poltin - kaasu, kaasuventtiili DN65 DN65 DN80 DN80 DN100 DN100 DN125 DN125 DN150 DN150 DN150 DN150 DN200 DN200 DN200 DN200 Sytytyspoltin GPB20 Poltinohjain WD200* Paino kg * Voidaan toimittaa myös WD1000:lla ja WD2000:lla. POLTIN GKT-5S GKT-8S GKT-12S GKT-18S GKT-25S GKT-35S GKT-50S GKT-70S Teho MW 0,9-4,5 1,4-7,0 2,2-11,0 3,2-16,0 4,4-22,0 6,2-31,0 9,0-42,0 12,6-63,0 46 Liitännät - kaasu, poltin - öljy - kaasu, kaasuventtiili DN65 G1/2" DN65 DN80 G1/2" DN80 DN100 G1/2" DN100 DN125 G3/4" DN125 DN150 G3/4" DN150 DN150 G1" DN150 DN200 G1" DN200 DN200 G1" DN200 Sytytyspoltin GPB20 Hajotustapa Nestemäinen polttoaine Ilmahajotteinen Poltinohjain WD1000** Paino kg ** Voidaan toimittaa myös WD2000:lla.

49 POLTIN KT-5S KT-8S KT-12S KT-18S KT-25S KT-35S KT-50S KT-70S Teho MW 0,9-4,5 1,4-7,0 2,2-11,0 3,2-16,0 4,4-22,0 6,2-31,0 9,0-42,0 12,6-63,0 Liitännät - öljy G1/2" G1/2" G1/2" G3/4" G3/4" G1" G1" G1" Sytytyspoltin Hajotustapa Nestemäinen polttoaine Poltinohjain GPB20 Ilmahajotteinen WD1000** Paino kg POLTIN RT-5S RT-8S RT-12S RT-18S RT-25S RT-35S RT-50S RT-70S Teho MW 0,9-4,5 1,4-7,0 2,2-11,0 3,2-16,0 4,4-22,0 6,2-31,0 9,0-42,0 12,6-63,0 Liitännät - öljy G1/2" G1/2" G1/2" G3/4" G3/4" G1" G1" G1" Sytytyspoltin Hajotustapa Nestemäinen polttoaine Poltinohjain GPB20 Höyry-/ilmahajotteinen WD1000** Paino kg POLTIN GRT-5S GRT-8S GRT-12S GRT-18S GRT-25S GRT-35S GRT-50S GRT-70S 47 Teho MW 0,9-4,5 1,4-7,0 2,2-11,0 3,2-16,0 4,4-22,0 6,2-31,0 9,0-42,0 12,6-63,0 Liitännät - kaasu, poltin - öljy -kaasu, kaasuventtiili DN65 G1/2" DN65 DN80 G1/2" DN80 DN100 G1/2" DN100 DN125 G3/4" DN125 DN150 G3/4" DN150 DN150 G1" DN150 DN200 G1" DN200 DN200 G1" DN200 Sytytyspoltin Hajotustapa Nestemäinen polttoaine Poltinohjain GPB20 Höyry-/ilmahajotteinen WD1000** Paino kg ** Voidaan toimittaa myös WD2000:lla.

50 Mitat, S-polttimet K1 (GT-...S) K2 (RT-...S, KT...S) K3 (GRT-...S, GKT-...S) A B H O G C G = Gas inlet O = Oil inlet/ret F D A Ei A Di A-A G = Kaasunsyöttö O = Öljyn syöttö/paluu 48 POLTIN A ØB C Di Ei F ØH K1 K2 K3 GT/RT/KT/GRT/GKT-5S GT/RT/KT/GRT/GKT-8S GT/RT/KT/GRT/GKT-12S GT/RT/KT/GRT/GKT-18S GT/RT/KT/GRT/GKT-25S GT/RT/KT/GRT/GKT-35S GT/RT/KT/GRT/GKT-50S GT/RT/KT/GRT/GKT-70S Mitat mm

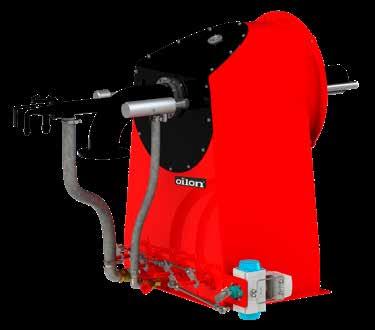

51 49 LITEX-polttimet 5-45 MW Litex-ilmakaapin muotoilussa yhdistyvät ainutlaatuinen suunnittelu ja optimoidut palamisilmavirrat. Litex on pieni ja äärimmäisen kevyt tehoonsa nähden. Palopään muuraus vakiona, teräspalopää optiona. Litex on suunniteltu pääasiassa vesiputki- ja tulitorvikattiloihin.

52 Tyyppimerkintä, LITEX-polttimet GKT-35E Polttimen tyyppi: E = LITEX-poltin Poltinkoko Polttoaine: GT GKT KT RT GRT = Kaasu = Kaasu, kevyt polttoöljy = Kevyt polttoöljy = Raskas polttoöljy = Kaasu, raskas polttoöljy 50

53 GT/GKT/KT/RT/GRT-35E/45E, LITEX-polttimet Tekniset tiedot, LITEX-polttimet POLTIN GT-35E GT-45E Teho MW ,5-45 POLTIN RT-35E RT-45E Teho MW Liitännät - kaasu, poltin - kaasu, kaasuventtiili Sytytyspoltin Poltinohjain DN150 DN150 GPB20 WD200* DN150 DN150 Liitännät - öljy 1" 1" Sytytyspoltin Hajotustapa Nestemäinen polttoaine GPB20 Höyry-/ilmahajotteinen Paino kg Poltinohjain WD1000** Paino kg POLTIN GKT-35E GKT-45E Teho MW - kaasu - öljy Liitännät - kaasu, poltin - öljy - kaasu, kaasuventtiili Sytytyspoltin Hajotustapa Nestemäinen polttoaine Poltinohjain DN150 1" DN150 GPB20 Ilmahajotteinen WD1000** 6, DN150 1" DN150 Paino kg POLTIN KT-35E KT-45E Teho MW POLTIN GRT-35E GRT-45E Teho MW - kaasu - öljy Liitännät - kaasu, poltin - öljy - kaasu, kaasuventtiili Sytytyspoltin Hajotustapa Nestemäinen polttoaine Poltinohjain DN150 1" DN150 GPB20 6, DN150 1" DN150 Höyry-/ilmahajotteinen WD1000** Paino kg * Voidaan toimittaa myös WD1000:lla ja WD2000:lla. ** Voidaan toimittaa myös WD2000:lla. 51 Liitännät - öljy 1" 1" Sytytyspoltin Hajotustapa Nestemäinen polttoaine Poltinohjain GPB20 Ilmahajotteinen WD1000** Paino kg

54 Mitat, LITEX-polttimet K1 (GT-...E) K2 (RT-...E, KT...E) K3 (GRT-...E, GKT-...E) B C H** O G A A A Di D Ei A-A G = Kaasunsyöttö O = Öljyn syöttö/paluu 52 POLTIN A ØB C Di Ei ØH K1 K2 K3 GT/RT/KT/GRT/GKT-35E GT/RT/KT/GRT/GKT-45E **) ØH = Palopään sisähalkaisija Mitat mm

55 53 K-polttimet 0,5-31 MW K-poltin on oikea valinta moniin vaativiin teollisuusprosesseihin esim. vaarallisten jätteiden polttoon. Tulipesän paineen ja prosessiolosuhteiden mahdollisista suurista vaihteluista huolimatta liekki pysyy erittäin vakaana, mikä johtuu palamisilman tangentiaalisesta syötöstä ja optimoiduista ilmarekistereistä. Polttimen rakenne on suunniteltu raskaaseen käyttöön, mikä takaa korkean käytettävyyden ääriolosuhteissa.

56 Tyyppimerkintä, K-polttimet GKT-35K Polttimen tyyppi: K = K-polttimet Poltinkoko Polttoaine: GT GKT KT RT GRT = Kaasu = Kaasu, kevyt polttoöljy = Kevyt polttoöljy = Raskas polttoöljy = Kaasu, raskas polttoöljy 54

57 GT/GKT/KT/RT/GRT-3K...35K, K-polttimet Tekniset tiedot, K-polttimet POLTIN GT-3K GT-5K GT-8K GT-12K GT-18K GT-25K GT-35K Teho MW 0,5-2,7 0,9-4,5 1,4-7,0 2,2-11,0 3,2-16,0 4,4-22,0 6,2-31,0 Liitännät - kaasu, poltin - kaasu, kaasuventtiili DN65 DN65 DN65 DN65 DN80 DN80 DN80 DN80 DN100 DN100 DN125 DN125 DN150 DN150 Sytytyspoltin GPB20 Poltinohjain WD200* Paino kg * Voidaan toimittaa myös WD1000:lla ja WD2000:lla. POLTIN GKT-3K GKT-5K GKT-8K GKT-12K GKT-18K GKT-25K GKT-35K Teho MW 0,5-2,7 0,9-4,5 1,4-7,0 2,2-11,0 3,2-16,0 4,4-22,0 6,2-31,0 Liitännät - kaasu, poltin - öljy - kaasu, kaasuventtiili Sytytyspoltin Hajotustapa Nestemäinen polttoaine Poltinohjain DN65 1/2" DN65 1/2" DN80 1/2" DN80 1/2" DN100 3/4" DN125 3/4" DN150 1" DN65 DN65 DN80 DN80 DN100 DN125 DN150 GPB20 Ilmahajotteinen WD1000** 55 Paino kg ** Voidaan toimittaa myös WD2000:lla.

58 POLTIN KT-3K KT-5K KT-8K KT-12K KT-18K KT-25K KT-35K Teho MW 0,5-2,7 0,9-4,5 1,4-7,0 2,2-11,0 3,2-16,0 4,4-22,0 6,2-31,0 Liitännät - öljy 1/2" 1/2" 1/2" 1/2" 3/4" 3/4" 1" Sytytyspoltin Hajotustapa Nestemäinen polttoaine Poltinohjain GPB20 Ilmahajotteinen WD1000** Paino kg POLTIN RT-3K RT-5K RT-8K RT-12K RT-18K RT-25K RT-35K Teho MW 0,5-2,7 0,9-4,5 1,4-7,0 2,2-11,0 3,2-16,0 4,4-22,0 6,2-31,0 Liitännät - öljy 1/2" 1/2" 1/2" 1/2" 3/4" 3/4" 1" Sytytyspoltin Hajotustapa Nestemäinen polttoaine GPB20 Höyry-/ilmahajotteinen 56 Poltinohjain WD1000** Paino kg POLTIN GRT-3K GRT-5K GRT-8K GRT-12K GRT-18K GRT-25K GRT-35K Teho MW 0,5-2,7 0,9-4,5 1,4-7,0 2,2-11,0 3,2-16,0 4,4-22,0 6,2-31,0 Liitännät - kaasu, poltin - öljy - kaasu, kaasuventtiili Sytytyspoltin Hajotustapa Nestemäinen polttoaine Poltinohjain DN65 1/2" DN65 1/2" DN80 1/2" DN80 1/2" DN100 3/4" DN125 3/4" DN150 1" DN65 DN65 DN80 DN80 DN100 DN125 DN150 GPB20 Höyry-/ilmahajotteinen WD1000** Paino kg ** Voidaan toimittaa myös WD2000:lla.

59 Mitat, K-polttimet K1 (GT-...K) K2 (RT-...K, KT...K) K3 (GRT-...K, GKT-...K) A Fr A H C O G A Fx Ei ØB Di D A-A G = Kaasunsyöttö O = Öljyn syöttö/paluu POLTIN A ØB C Di Ei Fx Fr ØH K1 K2 K3 GT/RT/KT/GRT/GKT-3K GT/RT/KT/GRT/GKT-5K GT/RT/KT/GRT/GKT-8K GT/RT/KT/GRT/GKT-12K GT/RT/KT/GRT/GKT-18K GT/RT/KT/GRT/GKT-25K GT/RT/KT/GRT/GKT-35K Mitat mm

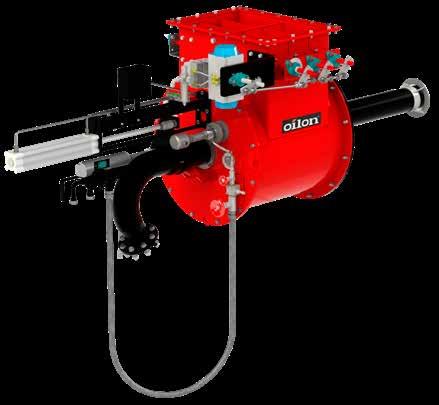

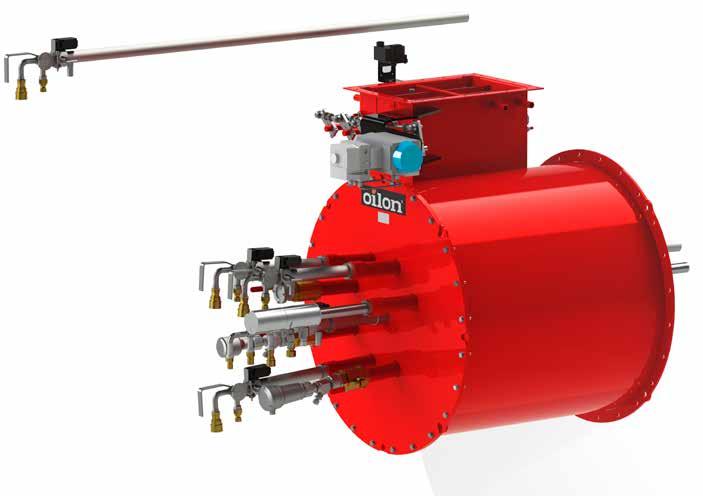

60 58 Lanssipolttimet 1,5-58 MW Lanssipoltin soveltuu hyvin startti- ja tukipolttimiksi leiju- ja arinakattiloihin, mutta sitä voidaan käyttää myös muissa käyttökohteissa. Polttimen kriittiset osat vetäytyvät taka-asentoon sen ollessa valmiustilassa, mikä suojaa osia vaurioilta. Lanssipoltin on suunniteltu ja rakennettu kestämään vaativia tulipesän olosuhteita, kuten leijutushiekan, tuhkan ja hiukkasten vaikutuksia.

61 Tyyppimerkintä, lanssipolttimet GKL-450 Poltinkoko Polttimen tyyppi: L = Lanssipoltin Polttoaine: GL GKL KL RL GRL = Kaasu = Kaasu, kevyt polttoöljy = Kevyt polttoöljy = Raskas polttoöljy = Kaasu, raskas polttoöljy 59

62 GL/GKL/KL/RL/GRL , lanssipolttimet Tekniset tiedot, lanssipolttimet POLTIN GL-250 GL-350 GL-450 GL-550 GL-650 GL-750 Teho MW *** 1,5-6,1 3,1-12,5 5,3-21,0 7,8-31,0 11,5-46,0 14,5-58,0 Liitännät - kaasu, poltin - kaasu, kaasuventtiili DN65 DN65 DN80 DN80 DN125 DN125 DN150 DN150 DN200 DN200 DN200 DN200 Sytytyspoltin GPB20 Poltinohjain WD200* Paino kg * Voidaan toimittaa myös WD1000:lla ja WD2000:lla. POLTIN GKL-250 GKL-350 GKL-450 GKL-550 GKL-650 GKL-750 Teho MW*** 1,5-6,1 3,1-12,5 5,3-21,0 7,8-31,0 11,5-46,0 14,5-58,0 60 Liitännät - kaasu, poltin - öljy - kaasu, kaasuventtiili Sytytyspoltin Hajotustapa Nestemäinen polttoaine Poltinohjain DN65 R1/2" DN80 R1/2" DN125 R3/4" DN150 R1" DN200 R1" DN200 R1" DN65 DN80 DN125 DN150 DN200 DN200 GPB20 Ilmahajotteinen WD1000** Paino kg POLTIN KL-250 KL-350 KL-450 KL-550 KL-650 KL-750 Teho MW*** 1,5-6,1 3,1-12,5 5,3-21,0 7,8-31,0 11,5-46,0 14,5-58,0 Liitännät - öljy R1/2" R1/2" R3/4" R1" R1" R1" Sytytyspoltin Hajotustapa Nestemäinen polttoaine Poltinohjain GPB20 Ilmahajotteinen WD1000** Paino kg ** Voidaan toimittaa myös WD2000:lla. *** Pätee, kun palamisilman lämpötila on +35 C, λ=0,8 ja ympäristön ilmanpaine 1,013 bar a.

63 POLTIN RL-250 RL-350 RL-450 RL-550 RL-650 RL-750 Teho MW *** 1,5-6,1 3,1-12,5 5,3-21,0 7,8-31,0 11,5-46,0 14,5-58,0 Liitännät - öljy R1/2" R1/2" R3/4" R1" R1" R1" Sytytyspoltin GPB20 Hajotustapa Nestemäinen polttoaine Höyry-/ilmahajotteinen Poltinohjain WD1000** Paino kg POLTIN GRL-250 GRL-350 GRL-450 GRL-550 GRL-650 GRL-750 Teho MW*** 1,5-6,1 3,1-12,5 5,3-21,0 7,8-31,0 11,5-46,0 14,5-58,0 Liitännät - kaasu, poltin - öljy DN65 R1/2" DN80 R1/2" DN125 R3/4" DN150 R1" DN200 R1" DN200 R1" - kaasu, kaasuventtiili DN65 DN80 DN125 DN150 DN200 DN200 Sytytyspoltin GPB20 Hajotustapa Nestemäinen polttoaine Höyry-/ilmahajotteinen Poltinohjain WD1000** Paino kg ** Voidaan toimittaa myös WD2000:lla. *** Pätee, kun palamisilman lämpötila on +35 C, λ=0,8 ja ympäristön ilmanpaine 1,013 bar a.

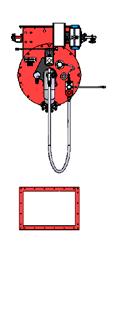

64 Mitat, lanssipolttimet A B A *) C O G I A Fx Ei H Di 62 D POLTIN A ØB C Di Ei Fx ØH I GL/GKL/KL/RL/GRL GL/RL/KL/GRL/GKL GL/GKL/KL/RL/GRL GL/GKL/KL/RL/GRL GL/GKL/KL/RL/GRL GL/GKL/KL/RL/GRL Mitat mm A-A G = Gas inlet O = Oil inlet/retu *) =Service spa G = Kaasunsyöttö O = Öljyn syöttö/paluu * = Huoltotila tapauskohtaisesti

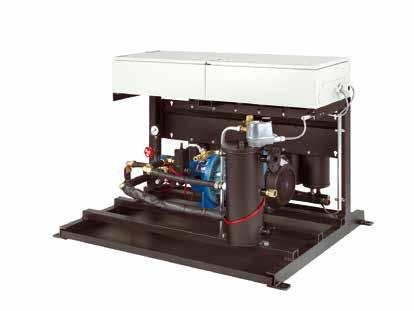

65 Toimitussisältö S-, LITEX-, K- ja lanssipolttimet S K LITEX LANSSI Sähkötoimilaite, palamisilmapelti Pneumaattinen toimilaite, palamisilmapelti o o o o Painekytkin, palamisilma Pääliekinilmaisin, itsetarkistava Kaasutoiminen sytytyspoltin integroidulla muuntajalla Liekinilmaisin integroituna kaasutoimiseen sytytyspolttimeen Sytytyspoltin, kevyt polttoöljy o o o o Sytytyspolttimen vetäytyminen, sis. rajoitinkytkimet o o Sähkösytytytin, sis. oman ulosvedon ja rajakytkimet o o o o Rajakytkin, nestelanssi paikalla* Teräsletku, nestepolttoaine* Teräsletku, sumutusaine* Teräsletku, pääkaasu** o o o o Teräsletku, sytytyskaasu Teräsletku, sytytysilma Liekintarkkailulasi Kattilalaippa o o o o Ilmakanavan vastalaippa Tiiviste, kattila-/poltinliitäntä Tiiviste, ilmakanava/poltinliitäntä Integroitu jäähdytysilman syöttö komponenteille*** Jäähdytysilma instrumentti-/laitosilmasta o o o o Kaasurengas o o Kaksois-/kolmoiskaasulanssi o o o Kaksoisnestelanssi o o o o Samanaikainen palaminen o o o o Vaarallisen alueen luokitus o o o o SIL 2 komponentit o o o o SIL 3 komponentit o o o o FGR o o o o Käyttö ja huolto-ohjeet 63 Vakio o Optio * nestemäistä polttoainetta käyttävissä polttimissa ** kaasupolttimissa *** mahdollista, kun palamisilman lämpötila on < 50 C

66 PI-kaaviot, S-, LITEX-, K- ja lanssipolttimet KAASU, ASENTOSÄÄTÖ & high PS 20 h 22 per 23 PI PI PI PS PS PI 17 PS OILON OILON 28 PI000645/45 OILON Magneettiventtiili, NC 2. Paineensäädin 3. Käsikäyttöinen sulkuventtiili 4. Painemittari 5. Kaasusuodatin 6. Painemittari 7. Paineensäädin turvasululla 8. Painemittari 9. Apuvaroventtiili 10. Painekytkin/matala 11. Turvasulkuventtiili 12. Painekytkin / matala & korkea 13. Turvasulkuventtiili 14. Toimilaite 15. Kaasumääränsäätöventtiili 16. Painemittari, optio 17. Painekytkin/korkea 18. Palje, ei kuulu Oilonin toimitukseen 19. Painekytkin/matala 20. Toimilaite 21. Palamisilmapelti 22. Neulaventtiili 23. Taipuisa letku 24. Neulaventtiili 25. Taipuisa letku 26. Liekinilmaisin 27. Taipuisa letku 28. Taipuisa letku A = Kaasunsyöttö B = Ilmansyöttö lve, NC gulator t-off valve uge uge transmitter nsmitter w rement t off valve witch t off valve KAASUMÄÄRÄN SÄÄTÖ A = Natural Gas B = Instrument air C = Combustion air C FIT TT F PS M l valve ansmitter / high ut-off valve* B Instrument air supply in case of pneumatic actuators are used XIS 27 alve* alve* urement re transmitter witch / low n air damper lve se ctor se se ve se A PI PI TT FIT F 8 PT GSC GSC PS 13 M PT OILON OILON OILON PI000645/43 1. Magneettiventtiili, NC 2. Paineensäädin 3. Käsikäyttöinen sulkuventtiili 4. Painemittari 5. Kaasusuodatin 6. Painemittari 7. Lämpötilalähetin 8. Painelähetin he part is necessary. Not in Oilon scope of supply trument air components in case of pneumatic actuators are used / korkea ja matala 9. Virtauksen mittaus 10. Turvasulkuventtiili 11. Painekytkin 12. Turvasulkuventtiili 13. Toimilaite 14. Kaasumääränsäätöventtiili 15. Painelähetin/korkea 16. Käsikäyttöinen sulkuventtiili* 17. Ilmansuodatin* 18. Magneettiventtiili* 19. Magneettiventtiili* 20. Virtauksen mittaus 21. Lämpötilalähetin 22. Palje, ei kuulu Oilonin toimitukseen Natural gas, Flow control 23. Painekytkin/matala 24. Toimilaite 25. Palamisilmapelti 26. Neulaventtiili 27. Taipuisa letku 28. Liekinilmaisin 29. Taipuisa letku 30. Taipuisa letku 31. Neulaventtiili 32. Taipuisa letku A = Kaasunsyöttö B = Instrumentti-ilma C = Ilmansyöttö * Instrumentti-ilmakom-
