1 Kaasu- ja yhdistelmäplttimet Pltinsarjat 1000 M ja 1200 M Ryhmä 4A Teh kw

2 Sisällysluettel Yleistä 1 Kaasuplttimet Mnx Mitat 2 Teh- ja vastapainekäyrät 2 Tekniset tiedt 3 PI-kaavi 3 Yhdistelmäplttimet, kevytöljy/kaasu Mnx Mitat 4 Teh- ja vastapainekäyrät 4 Tekniset tiedt 5 PI-kaavi 5 Timitussisältö 6 Kaasuventtiilien valintataulukk 7 Kaasukäyrä 7 Lw NO x -kaasupltin 7 Paineenkrtusyksikkö 8 Ohjaus- ja ryhmäkeskukset 9 WiseDrive 9 Äänenvaimennin 11 Painehäviön ptiminti palpäässä 11 Muurauskuva 12 Liekin mitat 12

3 Kaasu- ja yhdistelmäplttimet Pltinsarjat Mnx 1000 M ja 1200 M, tehalue kw Oiln Mnx -sarjan kaasu- ja yhdistelmäplttimet n suunniteltu ja valmistettu tuttamaan enemmän teha aiempaa edullisemmin aina 13,3 MW:iin asti. Mnx-plttimien kiinteän puhallinratkaisun avulla saavutetaan seuraavat edut perinteiseen dublck-plttimeen (erillinen puhallin) verrattuna: Mekaanisen asennustyön suus pienenee verrattuna dublck-plttimeen Ei erillisiä ilmakanavia Pistkeliitännät npeuttavat sähkö- ja autmaatiasennusta WiseDrive-autmatiikan ansista tarkempi säätö, suurempi säätöalue kattilan hyötysuhde paremmaksi Alhaisemmat NO x -päästöt Sujauslukka IP 54 mahdllistaa ulkasennuksen Edullisempi hinta/teh -suhde Rakenne Teräslevystä valmistetussa rungssa sijaitsee klmivaihemttri, jka käyttää rungssa sijaitsevaa puhallinpyörää. Runk n pintakäsitelty kestävällä ja krkeakiiltisella maalilla. Plttimen päällä sijaitseva, irrtettava kansi helpttaa suuttimen ja sytytyskärkien hulta. Rustumattmasta terässeksesta valmistettu palpää ja liekkilevy kestävät n. jpa 1200 C lämpötilan. Elektrninen säätö mahdllistaa ptimaaliset palamistulkset kk tehalueella. Liekintarkkailua varten pltin n varustettu suljettavalla lasipäällysteisellä auklla. Ilmansäätöpellistö, jka sijaitsee puhaltimen imupulella, säätää yhdessä säätömttrin kanssa autmaattisesti ilman määrää vaadittavan tehntarpeen mukaan. Sähköiset liitäntäpistkkeet sijaitsevat plttimen ulkpulella. Säätömttrilla varustettu öljymääränsäätöventtiili sijaitsee suuttimelta palaavassa öljylinjassa. Öljyn paineenkrtuspumppu ja sudatin sijaitsevat paineenkrtusyksikössä (PKYK). Plttimen ja PKYK:n välinen putkist n rakennettava asennuspaikalla. Kaasuplttimet täyttävät standardin EN 676, yhdistelmäplttimet standardien EN 230 ja EN 267 -standardien vaatimukset. Sveltuvuus ja asennus Plttimet sveltuvat lämmin- ja kuumavesikattilihin, höyrykattilihin, kuumailmakehittimiin ja erilaisiin prsessilämmityksiin. Lisäksi plttimet n suunniteltu krkeille tulipesän vastapaineille. Plttimet vidaan asentaa vaakasuraan, pystysuraan ylös tai pystysuraan alas. Plttimien rakenne, materiaalit ja sujauslukka IP 54, ( C). Nrmaali sijituskrkeus n max. 500 m merenpinnasta, muille asennuskrkeuksille tarjuksen mukaan. Plttaineet Eri pltinmalleissa vidaan käyttää seuraavia plttaineita: GP-kaasuplttimet: - maakaasu, tisen kaasuryhmän alaryhmän H- ja E-kaasut (laitelukka I 2R ) GKP-yhdistelmäplttimet: - kevyt plttöljy, visksiteetti 4-12 mm²/s, +20 C, maakaasu kuten edellä. Muita plttaineita pyydettäessä. Tehnsäätötavat Mnx-plttimet vat mdulivia plttimia varustettuna klmella (GP) tai neljällä (GKP) säätömttrilla. Elektrninen säätö mahdllistaa helpn käynnistyksen ja tarkan säädön kk tehalueella kurmasta riippuen. Palpään säädön ptiminti lisää säätöaluetta ja parantaa palamistulksia. Plttimet säädetään savukaasuanalyysin mukaan. Kaasuvarusteet Plttimeen n asennettu kaasukmpnentit EN 676 -standardin mukaisesti; kaksi pääsulkuventtiiliä, painekytkimet (min/max) ja pääsulkuventtiilien autmaattinen tiiveydenvalvnta. Kaasun tulpaine plttimelle määräytyy sulkuventtiilien kn mukaan (kts. erillinen taulukk). Plttimen krkeapaineputkistvarusteet pyydettäessä. Liekinvalvnta Plttimet n varustettu autmaattisella infrapunaliekinvalvnnalla. Ohjauslaitteet Plttimien elektrninen hjausautmatiikka (WiseDrive) n rakennettu erilliseen autmatiikkakaappiin. Ohjainyksikkö surittaa plttimen kaikki timintavaiheet autmaattisesti. Häiriötilanteissa plttimen autmatiikka hulehtii plttimen pysäyttämisestä autmaattisesti. Tehnsäädin sijaitsee hjainyksikössä. MdBusliitäntä (Prfibus myös mahdllinen) mahdllistaa kmmunikinnin ulkisiin laitsperintisysteemeihin. Plttimen asetusparametreja vidaan muuttaa autmatiikkakaapin vessa sijaitsevasta näyttö- ja hjauspanelista. Tarvittaessa plttimen diagnisinti ja säätö vidaan surittaa mdeemin välityksellä. Äänenvaimennin Plttimeen n saatavissa lisähintaan erillinen äänenvaimennin. Oikeudet teknisiin muutksiin pidätetään. 1

4 Kaasuplttimet Mnx GP-1000 M, M B2 B1 Ø D x M Ø POLTIN Ø D1 B1 B2 GP-1000 M GP-1200 M Teh-/vastapainekäyrät mbar (x100 Pa) GP-1000 M mbar (x100 Pa) GP-1200 M MW MW

5 Kaasuplttimet Tekniset tiedt POLTIN GP-1000 M GP-1200 M Teh kw Puhallinmttri 3~ 400 V 50 Hz Teh kw Virta A Kierrsluku r/min Pain kg Hum! Pain vaihtelee timitussisällön mukaan. Maakaasu lämpöarv H μ = 9,5 kwh/m 3 n (34,3 MJ/ m 3 n) tiheys p = 0,723 kg/m 3 n Säätöalue Kaasu 1:5 ( %) GP-1000 M, M PI-kaavi Pallventtiili, ulspuhallus 2 Painekytkin, min. 3 Kaksismagneettiventtiili 4 Painekytkin tiiveydentestauslaitteelle 5 Määränsäätöventtiili 6 Painekytkin, max. 7 Magneettiventtiili, sytytyskaasu, NC PS PS PS A-565M 3 4 5

6 Yhdistelmäplttimet, kevytöljy/kaasu Mnx GKP-1000 M, M B2 B1 Ø D x M Ø POLTIN Ø D1 B1 B2 GKP-1000 M GKP-1200 M Teh-/vastapainekäyrät mbar (x100 Pa) LFO GKP-1000 M GAS mbar (x100 Pa) LFO GKP-1200 M GAS MW MW

7 Yhdistelmäplttimet, kevytöljy/kaasu Tekniset tiedt POLTIN GKP-1000 M GKP-1200 M Teh kw kg/h Puhallinmttri 3~ 400 V 50 Hz Teh kw Virta A Kierrsluku r/min Öljyputken liitännät 2 x Ø 22 2 x Ø 22 Pain kg Hum! Pain vaihtelee timitussisällön mukaan. Kevytöljy 1 kg/h = 11,86 kw 1 kw = 860 kcal/h Maakaasu lämpöarv H μ = 9,5 kwh/m 3 n (34,3 MJ/ m 3 n) tiheys p = 0,723 kg/m 3 n Säätöalue Kevytöljy 1:3 ( %) Kaasu 1:5 ( %) PI-kaavi GKP-1000 M, M 1 Painemittari + mittariventtiili 2 Magneettiventtiili, NC 3 Magneettiventtiili, NC 4 Painemittari + mittariventtiili 5 Määränsäätöventtiili 6 Yksisuuntaventtiili 7 Painekytkin, max. 8 Magneettiventtiili, sytytyssuutin, NC 9 Magneettiventtiili, sytytyssuutin, NC 10 Kuristustulppa, Ø 1,5 11 Pallventtiili, ulspuhallus 12 Painekytkin, min. 13 Kaksismagneettiventtiili 14 Painekytkin tiiveydentestauslaitteelle 15 Määränsäätöventtiili 16 Painekytkin, max. 17 Magneettiventtiili, sytytyskaasu, NC PI B PS M PI A C PS PS PS A-566M 5 A Öljy, tul B Öljy, paluu C Kaasu

8 Kaasu- ja yhdistelmäplttimet Mnx GP/GKP-1000 M, M Timitussisältö Plttimiin sisältyvät seuraavat laitteet: 6 GP-1000 M, M GKP-1000 M, M Pltinlaipan tiiviste Öljysuutin Magneettiventtiilit öljylle Yksisuuntaventtiili Öljyn painemittarit 2 kpl Paluuöljyn painekytkin Sisäänrakennettu palamisilmapuhallin, jssa surakäyttöinen sähkömttri WiseDrive (sähköinen suhdesäätö) ilma/kaasusuhteen säätöön sis.: - määränsäätöventtiili kaasulle - säätömttri määränsäätöventtiilille - säätömttri ilmapelleille - säätömttri palpään painehäviön ptimintisäätöön WiseDrive (sähköinen suhdesäätö) ilma/öljy/kaasusuhteen säätöön sis.: - määränsäätöventtiili öljylle - määränsäätöventtiili kaasulle - säätömttrit määränsäätöventtiileille - säätömttri ilmapelleille - säätömttri palpään painehäviön ptimintisäätöön Kaasusuutin Painemittari kaasusuuttimen paineen mittaukseen Kaasun max. painekytkin Ilmapainekytkin Sytytysmuuntaja Sytytysjhdt ja -kärjet Liekinilmaisin Ilmapellit Painemittari puhallinpaineen mittaukseen Kulmayhde 90 Kaksismagneettiventtiili kaasulle sis.: - kaasun min. painekytkin - kaasuventtiilit 2 kpl - autmaattinen tiiveydenvalvnta - pallventtiili, ulspuhallus (irrallisena) Sytytyskaasuventtiili Plttimen käyttö- ja hult-hjeet

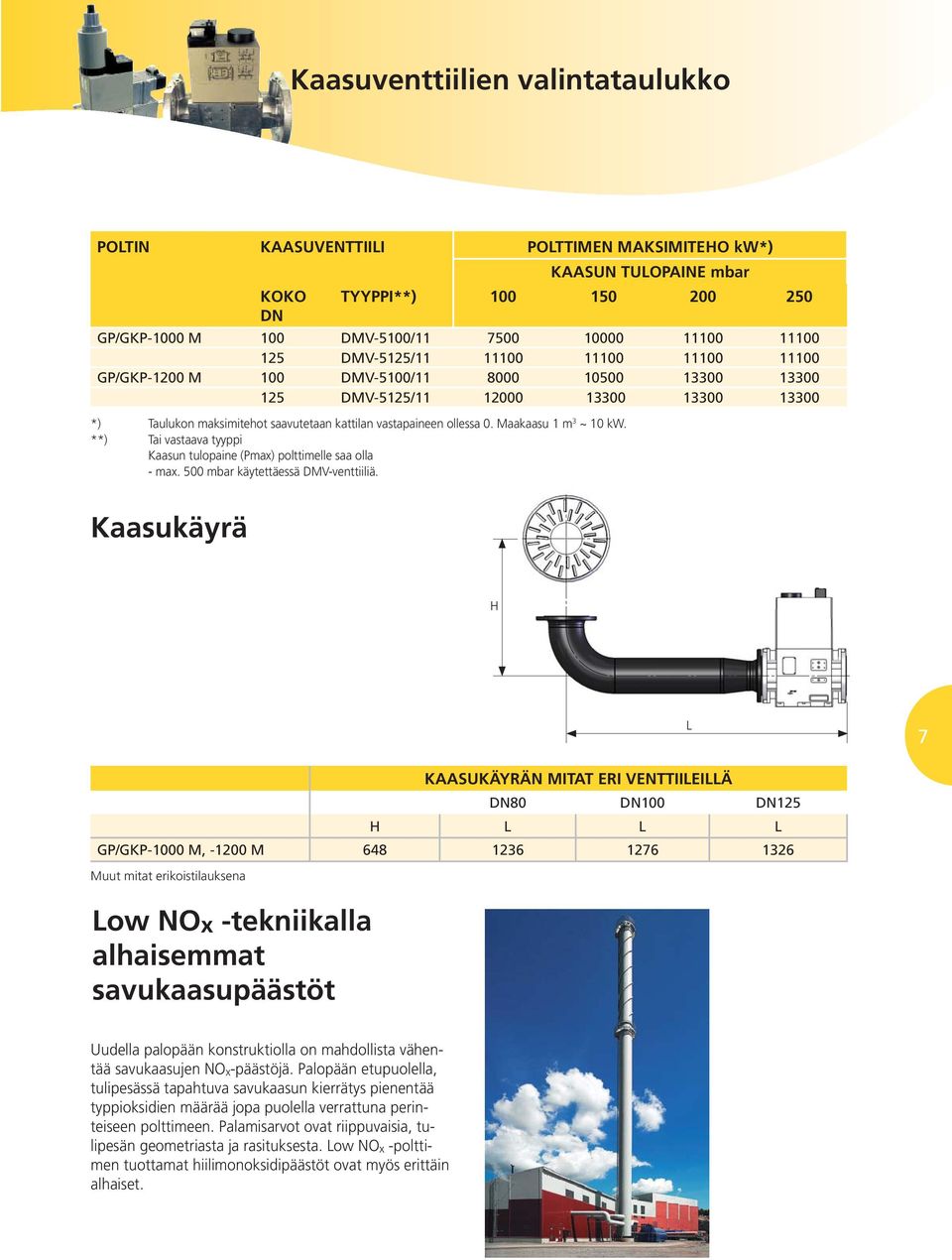

9 Kaasuventtiilien valintataulukk POLTIN KAASUVENTTIILI POLTTIMEN MAKSIMITEHO kw*) KAASUN TULOPAINE mbar KOKO DN TYYPPI**) GP/GKP-1000 M 100 DMV-5100/ DMV-5125/ GP/GKP-1200 M 100 DMV-5100/ DMV-5125/ *) Taulukn maksimiteht saavutetaan kattilan vastapaineen llessa 0. Maakaasu 1 m 3 ~ 10 kw. **) Tai vastaava tyyppi Kaasun tulpaine (Pmax) plttimelle saa lla - max. 500 mbar käytettäessä DMV-venttiiliä. Kaasukäyrä H L 7 KAASUKÄYRÄN MITAT ERI VENTTIILEILLÄ DN80 DN100 DN125 H L L L GP/GKP-1000 M, M Muut mitat erikistilauksena Lw NOx -tekniikalla alhaisemmat savukaasupäästöt Uudella palpään knstruktilla n mahdllista vähentää savukaasujen NO x -päästöjä. Palpään etupulella, tulipesässä tapahtuva savukaasun kierrätys pienentää typpiksidien määrää jpa pulella verrattuna perinteiseen plttimeen. Palamisarvt vat riippuvaisia, tulipesän gemetriasta ja rasituksesta. Lw NO x -plttimen tuttamat hiilimnksidipäästöt vat myös erittäin alhaiset.

10 Paineenkrtusyksikkö PKYK 2, PKYK 3 kevyelle öljylle Paineenkrtusyksiköllä vidaan pumpata kevyttä plttöljyä, jnka visksiteetti n mm 2 /s +20 C. Paineenkrtusyksikölle tuleva öljy n sudatettava, maksimi sudatusaste n 150 μm. B 540 D x Ø A C 1 Öljysudatin 2 Painemittari 3 Öljypumppu 4 Sähkömttri 5 Paineensäätöventtiili 6 Prattu pallventtiili A Tul paineenkrtusyksikölle DN25, bar mm 2 /s B Paluu paineenkrtusyksiköltä R1/2 C Men plttimelle Ø22 D Paluu plttimelta Ø Paineenkrtusyksikkö 1000 Mttri 400 V/50 Hz kw r/min Öljypumppu Tyyppi Pumpun tutt 12 mm 2 /s 25 bar kg/h PKYK T4 C 1980 PKYK T5 C 2900 Tutt n laskettu kevyen öljyn tiheydellä 850 kg/m Pltinteh kg/h PKYK PKYK2 600

11 Ohjaus- ja ryhmäkeskukset Tässä pltinsarjassa n erilliset hjaus- ja ryhmäkeskukset. Vakikeskukset valmistetaan jännitteille 3~400 V 50 Hz, hjausjännite 1~230 V 50 Hz. Sujauslukka IP 40. Ohjauskeskuksen tyyppimerkintä n OK WD100 (pelkkä elektrninen suhdesäätö) tai OK WD200 (elektrninen suhdesäätö lisättynä O 2 -säädöllä ja/tai puhaltimen mttrin kierrslukusäädöllä). Ryhmäkeskuksen tyyppimerkintä n RK100. Ohjauskeskusten plttainekhtaiset tyyppimerkinnät: Ohjauskeskus kaasuplttimelle OK WD100-GPMC1 OK WD200-GPMC1 Ohjauskeskus yhdistelmäplttimelle kevytöljy/kaasu OK WD100-GKPMC1 OK WD200-GKPMC1 WiseDrive (WD), elektrninen plttaineen ja ilman sessäätö energiataludellinen ja ympäristöystävällinen ratkaisu Plttimen plttaineen ja ilman elektrnisella sessäädöllä saadaan aikaan alhaisemmat savukaasupäästöt, energiankulutus pienenee ja plttimen tekniset minaisuudet, kuten esim. säädettävyys tarkentuu. WiseDriven timinnt mm: plttimen hjaussekvenssit sessäätö milla, kullekin säätölaitteelle asennettavilla tarkasti hjattavilla säätömttreilla tehnsäädin (PID) vakina, tehn asettelu myös ulkpulisella ma -signaalilla Valvm Ilmamäärän säätö Painehäviön ptiminti kaasukäytössä pääkaasuventtiilien tiiveyden testaus suritetaan WiseDrivella O 2 - ja puhallinmttrin kierrsluvun säätö tehn mukaan plttainemittareiden kulutussignaalien sisäänluku yhdistettävissä ulkpuliseen laitsautmatiikkaan MdBus-väylän kautta 4 perintitasa parametrinti tekstinäyttö- ja perintipaneelin kautta, saatavana lisähintaan myös graafisella ksketusnäytöllä. 9 MdBus tai Prfibus Etäkäyttötietkne Ohjausyksikkö CAN-bus Operintipaneeli Öljymäärän säätö Kaasumäärän säätö OHJAUSKESKUS OK WD100 Oiln OK WD100 timitukseen sisältyy: Ohjausyksikkö Operintipaneeli (viasennus) Säätömttri(t) määränsäätöventtiilille (öljy/kaasu) Säätömttri ilmapelleille Säätömttri palpään painehäviön ptimintisäätöön CAN-bus -kaapeli hjausyksikön ja säätömttrien välille (20 m) CAN-bus -kaapeli hjausyksikön ja perintipaneelin välille (3,5 m) Kannettava tietkne etäkäyttöhjelmistineen Tietkneen ja perintipaneelin välinen kaapeli Valvmn ja perintipaneelin välinen väyläkaapeli Prfibus-väylämuunnin MdBus RS-232/RS-485 -muunnin vakitimitus pti

12 Valvm Taajuusmuuttaja Ilmamäärän säätö Painehäviön ptiminti O 2 mduuli O 2 anturi MdBus tai Prfibus Ohjausyksikkö Etäkäyttötietkne Pulssianturi CAN-bus Operintipaneeli OHJAUSKESKUS OK WD200 Öljymäärän säätö Kaasumäärän säätö vakitimitus pti 10 Oiln OK WD200 timitukseen sisältyy: Ohjausyksikkö Operintipaneeli (viasennus) Säätömttri(t) määränsäätöventtiilille (öljy/kaasu) Säätömttri ilmapelleille Säätömttri palpään painehäviön ptimintisäätöön Plttaineiden kulutuksen luenta CAN-bus -kaapeli hjausyksikön, säätömttrien ja O 2 -mduulin välille (30 m) CAN-bus -kaapeli hjausyksikön ja perintipaneelin välille (3,5 m) Taajuusmuuttaja ja pyörimisnpeusanturi O 2 -mduuli O 2 -anturi O 2 -anturin kanavayhde Lämpötila-anturi savukaasujen lämpötilan mittaukseen Lämpötila-anturi palamisilman lämpötilan mittaukseen Kannettava tietkne hjelmistineen Tietkneen ja perintipaneelin välinen kaapeli Valvmn ja perintipaneelin välinen väyläkaapeli Prfibus-väylämuunnin MdBus RS-232/RS-485 -muunnin RYHMÄKESKUS RK100 Oiln RK100 timitukseen sisältyy: Pääkytkin Varkeautmaatit Kntaktrilähdöt Lämpöreleet Tähti-klmikäynnistin Pehmytkäynnistin Kattila-autmaatin vahvavirtalähdöt vakitimitus pti Täydellinen pltinautmatiikka happi (O 2 )/paine-er/kaskadisäätö RK100-ryhmäkeskus

13 Äänenvaimennin Äänenvaimennin, tyyppi MV 5 (lisävaruste) Rakenne Äänenvaimennin MV 5 n valmistettu teräslevystä, jka n vurattu sisältä palnkestävällä vaimennusvillalla. Pyörillä varustettu vaimennin eristää plttimen neljältä sivulta. Vaimennin MV 5 pienentää plttimen käynnistä syntyviä ääniä db(a) Painehäviön ptiminti palpäässä 11 Palamisilman npeutta palpäässä säädetään liikuttamalla säätörengasta aksiaalisuunnassa. Säätörenkaan llessa etuasennssa, n säätörenkaan ja liekkilevyn välinen rak pieni ja siten spiva plttimen minimitehlle. Säätörenkaan llessa taka-asennssa, n säätörenkaan ja liekkilevyn välinen rak suuri ja siten spiva plttimen maksimitehlle. Palpään säätörengas n kytketty liikkuvaksi plttimen teha hjaavaan säätömttriin. Säätörengas n näin aina ptimikhdassa tarvittavan tehn mukaan. Lisäetuna plttimen säätöalue kasvaa.

14 Muurauskuva ØD1 ØD4 1 Tiiviste, 10 mm 2 Asennuslevy 3 Keraaminen villa tai vastaava 4 Muuraus Ø D1, Ø D4, L2 Kts. plttimen mittakuva 3 4 L2 Liekin mitat x 1000 mm 7 6 Liekin pituus Liekin halkaisija x 1000 kw Mitat vat kevyelle öljylle ja kaasulle.

15

16 FI4A/1.00/ Oiln panstaa tutekehitykseen ja tutkimukseen. Nykyaikainen eurnrmit täyttävä tutekehityskeskus mahdllistaa mnipuliset plttkkeet ja tarkat mittaukset öljyllä ja kaasulla. Timitamme plttimia myös laivihin mm. ABS, BV, CCS, DNV, GL, KR, LR, NKK, RINA ja RS -lukituslaitsten mukaisesti. Osallistumme vusittain alan messuille eri pulilla maailmaa. OILON OY Metsä-Pietilänkatu 1 PL Lahti Puh Fax inf@iln.cm
