1 Metallialan osaamisen testimalli Hitsaus- levytyö 1. Piirrä seuraavat hitsausmerkinnät TEHTÄVÄ a. Laippahitsi VASTAUS b. I-hitsi c. V-hitsi d. Puoli-V-hitsi e. V-hitsi, hitsattu osaviistettyyn V-railoon f. Puoli-V-hitsi, hitsattu osaviistettyyn puoli-v-railoon g. U-hitsi h. J-hitsi i. Pienahitsi j. Tulppahitsi

2 k. Pistehitsi l. Saumakehitsi m. Jyrkkäkylkinen V-hitsi n. Jyrkkäkylkinen puoli-v-hitsi o. Reunahitsi p. Päällehitsaus q. Pintaliitos r. Viisto päittäisliitos s. Hakaliitos

3 2. Miten merkitään? TEHTÄVÄ VASTAUS a. Kehähitsi b. Hitsaus asennuspaikalla c. Hitsausmenetelmä: MIGhitsaus 3. Mitä alla oleva merkintä tarkoittaa? 4. Mitä alla oleva merkintä tarkoittaa? 5. Mitä alla oleva merkintä tarkoittaa?

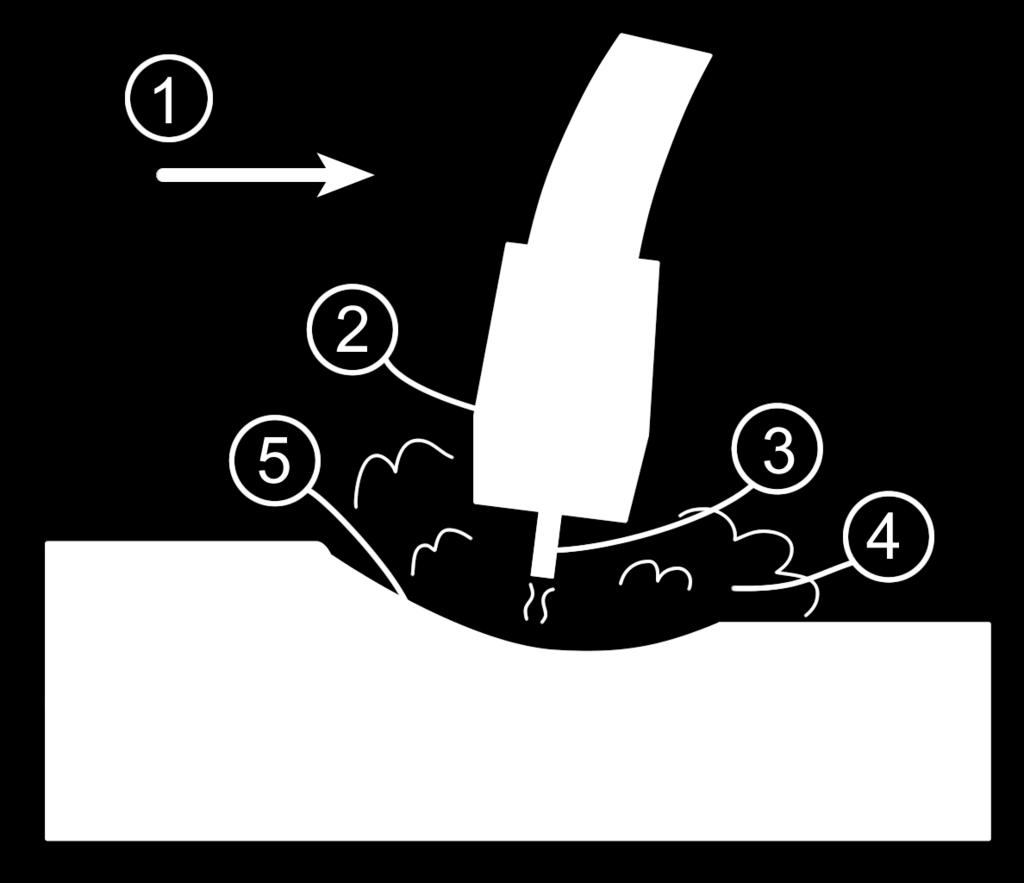

4 6. Mitä alla oleva merkintä tarkoittaa? 7. Mitä alla oleva merkintä tarkoittaa? 8. Mitä hitsausvirheitä on olemassa (6 kpl) 9. Kerro mitä kuvassa olevat Mig-hitsauksen havaintokuvan numerot tarkoittavat?

5 10. Täydennä teksti Kun kappale valmistellaan hitsausta varten, on se puhdistettava, ja maalista. Suuremmilla materiaalivahvuuksilla on tarpeellista tehdä hitsausta varten. MIG/MAG-hitsauksessa käytetään useimmiten - tai -railoa. Ohuilla ainevahvuuksilla käytetään I-railoa, paksumpia aineita hitsattaessa siirrytään V- tai -railon käyttöön. Joskus hitsattavat kappaleet pitää, jotta liian suuret hitsausjännitykset vältettäisiin tai hitsausteho riittäisi perusaineen sulattamiseen. 11. Katso video Vastaa kysymyksiin katsottuasi videon - Hitsaako hitsaaja työntävällä vai vetävällä hitsausmenetelmällä videossa? - Mitä muuta hitsaaja laittaa toimintakuntoon, kuin pelkän Mig laitteiston ja miksi?

6 12. Katso video Vastaa kysymyksiin katsottuasi videon - Mitä välineitä hitsaaja käyttää puhdistaessaan hitsauksen lopetuskohtaa? - Mitä tarkoittaa monipalkohitsaus? 13. Mig/Mag hitsauksessa lyhytkaarijännite on alueella a) 5-15 v b) v c) V d) Kuumakaarihitsauksen kaarijännite on alueella a) 5-15 v b) v c) V d) V 15. Mig/Mag hitsauksessa käytettävä virtalähde on a) Vakiojännitteinen tasavirtalähde b) Vaihtovirtalähde c) Kaksoisvirtalähde d) Tasavirtalähde 16. Lyhytkaarihitsaus soveltuu a) yli 3 mm paksujen aineiden hitsaukseen b) hitsaukseen kaikissa asennoissa c) pääasiassa jalkoasentohitsaukseen d) lyhyellä valokaarella hitsattaville aineille

7 17. Suojakaasun virtaus lyhytkaarihitsauksessa on a) 2-8 L /min b) 8-15 L /min c) L /min d) L /min 18. Lyhytkaarihitsauksessa lisäaine siirtyy perusaineeseen a) suurina kuumina pisaroina b) pisarasumuna c) valokaaren aikana d) toistuvien oikosulkuvaiheiden aikana 19. Mitä tarkoittaa magneettinen puhallus puikkohitsauksessa ja miten estät sitä?

8 20. Nimeä oheiseen kuvaan hitsausvirtapiiriin kuuluvat osat? 21. Nimeä oheiseen kuvaa viiteviivoilla osoitetut kohdat

9 22. Mitä tarkoittavat seuraavat hitsauspuikon päällystemerkinnät? a) A b) B c) R 23. Mitä tarkoitetaan hitsauksessa riittoisuudella? 24. Vastaa ja täydennä päällystetyyppitunnus A, B tai R. Mikä päällyste on kyseessä a) Puikko on kuumasti hitsaava b) Puikkoon erittäin arka kosteudelle c) Puikko sopii hyvin asentohitsaukseen d) Puikko on ohutpäällysteisenä kylmästi hitsaava ja paksupäällisteisenä kuumasti hitsaava e) Puikolla saadaan suuri tunkeuma ja tasainen, pienisuomuinen hitsi 25. Mitä tehtäviä puikon päällysteellä on? Mainitse ainakin Mitkä henkilökohtaiset varusteet hitsarilla on oltava? 27. Kerro mitä esivalmisteluja on tehtävä ennen hitsauksen aloittamista? 28. Kerro mahdollisista hitsausvirheistä a) mahdollinen syy ja b) korjaustoimenpide Syy Korjaustoimenpiteet - Roiskeet - Huokoset - Kuonasulkeuma - Reunahaava - Juurivirhe - Lopetuskraateri - Liitosvirhe - Kuumahalkeama - Kylmähalkeama tai säröt

10 29. Railomuodon valintaan vaikuttavat liitoksen muoto, liitettävien osien ainepaksuudet, rakenteelle asetetut vaatimukset sekä käytettävä hitsausmenetelmä. Mainitse seuraavista railomuoto, sopiva ainepaksuus ja mahdollisesti käytettävä hitsausmenetelmä. 30. Mitkä seikat vaikuttavat railomuodon valintaan (4 kpl)? 31. Kerro mitä tarkoitta hitsissä a-mitta? Piirrä kuva. 32. Kerro mitä tarkoitta z-mitta? Piirrä kuva. 33. Miten seuraavat aineet vaikuttavat hitsaukseen ja eri ominaisuuksiin (parantavasti vai heikentävästi)? Lujuus Sitkeys Hitsattavuus a) hiili (C) b) Pii (Si) c) Mangaani (Mn) d) Fosfori (P) e) Rikki (S) f) Molybdeeni (Mo) g) Kromi (Cr) h) Nikkeli (Ni) i) Alumiini (Al)

11 34. Mitä on otettava huomioon hitsausvirran säätämisessä? 35. Miten voidaan määritellä hitsausteho? 36. Mitkä ovat kaasukaarihitsauksessa suojakaasun tehtävät? 37. Mitkä asiat vaikuttavat suojakaasun säätöön Mag/mig hitsauksessa? 38. Mitä tarkoittavat hiomalaikan merkinnät? 39. Mitä asioita on tarkistettavahuolehdittava ja aloitettaessa hiontaa? 40. Mitä tarkoittaa Taka-askelhitsaus? Ja milloin sitä käytetään? Selosta omin sanoin. 41. Mitä tarkoitetaan esijännityksellä hitsauksessa? 42. Mitkä asiat vaikuttavat hitsattavan rakenteen oikaisutarpeessa? 43. Nimeä hitsin poikkileikkauksen osat?

12 44. Kerro mikä hitsausasento on missäkin kuvassa kysymyksessä? 45. Nimeä liitosmuodot Aineen paksuus 1-3 mm 3-8 mm 8-20 mm mm 46. Täydennä taulukko polttoleikkauksesta Suutin numero Tarvittava paine Happi Tarvittava paine Asetyleeni

13 mm 47. Täydennä kaasuhitsausta koskeva teksti Liekin sytyttäminen, sammuttaminen ja säätäminen Liekin sytyttäminen ja sammuttaminen. Tee välineiden käyttöönoton alkuvalmistelut ja kiinnitä sopiva poltin pitimeensä. Avaa hetkeksi kummankin kaasun kuristinta ja tarkista kaasun virratessa. Avaa kumpaakin kuristinta hieman ja sytytä liekki asianmukaisella sytyttimellä, ei esim. kaasusytyttimellä (tupakansytyttimellä). Säädä liekki.

14 48. Täydennä teksti Kaasuhitsaaminen jaetaan kahteen päälajiin; ja. Oleellista on liekin suuntaaminen. liekki suuntautuu railon hitsaamattomaan osaan ja hitsattua osaa kohti (kts. alla olevat kuvat). käytetään lähinnä alle 3mm:n aineita hitsattaessa. Myötöhitsaus Vastahitsaus 49. Täydennä Tig-hitsausta koskeva teksti TIG-hitsaus (engl. Tungsten Inert Gas Welding (TIG), Gas Tungsten Arc Welding (GTAW)) on kaasukaarihitsausprosessi, jossa valokaari palaa sulamattoman volframielektrodin ja työkappaleen välissä inertin suojakaasun ympäröimänä. Suojakaasu on useimmiten, mutta myös heliumia tai argonin ja heliumin seoksia käytetään, joissakin tapauksissa. TIG-hitsausta voidaan tehdä lisäainetta syöttäen tai ilman lisäainetta. Lisäaine on yleensä millimetriä paksu noin metrin mittainen paljas lanka, jonka koostumus vastaa hitsattavaa materiaalia. Käsinhitsauksessa lisäaine syötetään hitsisulaan käsin. Lisäaine voidaan syöttää myös koneellisesti, jolloin puhutaan mekanisoidusta TIG-hitsauksesta. TIG-hitsauksessa käytettävät virtalajit ovat tasavirta ja vaihtovirta. Virtaa voidaan myös tarvittaessa pulssittaa. TIG-hitsausta käytetään yleisesti vaativien putkistojen hitsauksiin, (millaisten) putkien ja putkipalkkien hitsaukseen ja valmistukseen, ohuiden aineiden hitsaukseen, ja erikoismetallien hitsaukseen ja pieniin korjaushitsauksiin. Käyttöalue alkaa noin mm:n ainepaksuudesta lähtien. Hitsausprosessin etuja ovat muun muassa hyvä ja hallinta, tarkasti säädeltävä lämmöntuonti ja hitsin puhtaus. Hitsaus on

15 lisäksi mahdollista ilman lisäainetta eikä hitsin päälle muodostu kuonakerrosta ja hitsistä yleensä saadaan helpommin halutun muotoinen kuin muilla kaarihitsausprosesseilla. Huonoja puolia ovat hitsaamisen hitaus, pieni hitsiaineen tuotto ja suurehko lämmöntuonti verrattuna MIG/MAG hitsaukseen, sekä useissa tapauksissa laitteiston kallis hinta. 50. Mitä tarkoitetaan puikkohitsauksessa virtalähteen kuormitettavuudella? 51. Seostamattomien terästen hitsaukseen voidaan käyttää a) valurautaisia hitsauspuikkoja b) puikkoja, joiden sydänaineen koostumus on sama kuin perusaineen ja joiden päällyste on runsaasti seostettu c) runsaasti seostetusta teräksestä valmistettuja puikkoja. d) puikkoja, joiden sydänaineen ja päällysteen koostumus yhdessä vastaavat perusaineen koostumusta 52. Millaisella päällysteellä varustetun hitsauspuikon valitset a) koneenosan korjaukseen, kun teräksen ominaisuuksista ei ole tietoa ja liitoksen pitää olla mahdollisimman luja b) kun hitsin kuvun on oltava mahdollisimman matala 53. Mitä tietoja saat hitsauspuikkopaketin etiketistä? 54. Millä keinoilla vähennät magneettisen puhalluksen vaikutusta puikkohitsauksessa?

16 55. Nimeä Tig-hitsauksen periaatekuvasta viivalla merkityt 56. Nimeä MiG/ Mag-hitsauksen periaatekuvasta osat

17 57. Kerro mitä mikin merkintä tarkoittaa hitsausmerkinnässä 58. Kerro mitä mikin merkintä tarkoittaa hitsausmerkinnässä

18 59. Hitsaus merkki koostuu SFS ISO 2553-standardin mukaan merkintäviivasta ja viitenuolesta. Mitä muuta se voi sisältää 60. Mitä alla olevilla merkinnöillä tarkoitetaan. Selitä tarkemmin merkkien tarkoitus. 61. Kerro mitä alla olevat hitsausmerkit tarkoittavat? a) b)

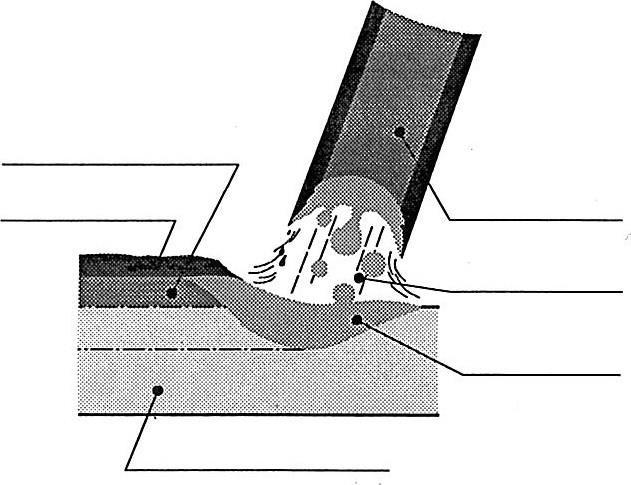

19 62. a) Missä kohtaa hitsausliitoksessa kuonasulkeumat yleensä esiintyvät esim. puikkohitsauksen yhteydessä ja mistä se johtuu? b) Miten kuonasulkeumat voidaan estää? 63. Mikä aiheuttaa roiskeita? a) puikkohitsauksessa b) kaasukaarihitsauksessa 64. Valmistaaksesi kyseisen kuvan kappaleen sinun täytyy laskea oikaistu pituus 65. Määrittele kappaleelle oikea pituus, leikkaa ja taivuta se

20 66. Millaisten metallien hitsaukseen tig-hitsaus soveltuu? Millaisten aineiden hitsaukseen sitä käytetään eniten? 67. Miten raapaisusytytys Tig-hitsausksessa etenee kerro omin sanoin? 68. Täydennä Raapaisusytyksessä valokaari sytytetään tapaan koskettamalla jännitteellistä kärjellä kevyesti työkappaletta. Silloin jännite, mutta virta nousee voimakkaasti ja elektronin kärki. Nostettaessa elektrodin kärkeä irti työkappaleen pinnasta niin metallia kaasuuntuu hiukan ja kaariväli ionisoituu, jolloin valokaari. Valokaari palaa niin kauan kuin elektrodin ja työkappaleen välinen etäisyys ei liian tai hitsausvirtaa ei muuten. 69. Mikä on raapaisusytyksen etu Tig-hitsauksessa? Toisaalta milloin sitä voidaan käyttää? Mitä vaikeuksia tähän sisältyy ja miten niitä voidaan estää? 70. Millaisilla eri sytytysmenetelmillä voit sytyttää valokaaren Tig-hitsauksessa 71. Kerro tig-hitsauksen eri sytytysmenetelmiä a) edut b) haitat 1) Raapaisusytytys a) Etuja b) Haittoja 2) Kontaktisytytys 3) Kipinäsytytys 72. Mitkä ovat pulssihitsauksen etuja verrattuna jatkuvalla virralla hitsaukseen Tig-hitsauksessa?

21 73. Nimeä Tig-pistoolin osat kuvasta 74. Kerro Tig-hitsausksen suojakaasuista seuraavaa a. Mikä kaasu on yleisin kaasu, jota käytetään? b. Miksi argonia käytetään paljon? c. Missä hitsauksissa käytetään Heliumia ja miksi 75. Mitä suojausmenetelmiä voidaan käyttää hitsin vaatimukset ja hitsattavan rakenteen asettamat vaatimukset huomioon ottaen? 76. Mitä oheinen kuva esittää?

22 77. Kerro työkappaleen ja pistoolin välinen kulma sekä työkappaleen ja lisäainelangan välinen kulma hitsauksen aikana 78. Täydennä Tig-hitsaajan muistilista a) Valokaaren lämpöjakauma; plusnavan puolella % ja miinusnavan puolella % b) Tasavirralla hitsattaessa elektrodi kytketään napaan c) Teroita elektrodin oikein d) Pistoolin kohdistuskulma vaikuttaa e) Hitsaa lyhyellä, noin mm valokaarella f) Säädä virtaus oikein g) Liian suuri pistoolin kallistus aiheuttaa sekoittumista sekaan h) Ohut elektrodi tunkeumaa virtatiheyden ansiosta, mutta 79. Täydennä muistilista alumiinin hitsauksesta a) Suojakaasuna käytetään puhdasta b) Alumiinin hitsauksen ehdoton edellytys on ja c) Pistoolin kuljetusasentona käytetään hieman tai asentoa d) ja saavutetaan parhaat hitsaustulokset. e) Langansyöttöpyörien liian suuri aiheuttaa lisäainelangan f) Lankakelan ei saa olla liian kireäksi säädetty

23 80. Täydennä valurautaliitoksen hitsausta koskeva valmisteluohje a) Railojen tulee olla kuin teräksillä b) Terävät kulmat on c) U-railot ovat d) on avattava kunnolla luoksepääsemisen varmistamiseksi e) Poraa pienet reiät halkeaman päihin, jotta sen eteneminen ei jatkuisi 81. Kerro polttoleikkauksen aloituksesta käyttäen apuna alla olevia kuvia 82. Kerro havaintoja polttoleikkauksen suihkusta? 83. Mitä sinun on huolehdittava polttoleikkauksessa a) Vaatetuksesi ja suojavälineiden suhteen? b) Laitteiden suhteen? c) Työskentely ympäristön suhteen? d) Ilmastoinnin suhteen? e) Takatulen tapahtuessa f) Venttiilipalon tapahtuessa

24 84. Kerro pistehitsauksen etuja? 85. Vastaa seuraaviin pistehitsausta koskeviin kysymyksiin a) Suurin liitettävien kappaleiden yhteispaksuus? b) Onko liitokseen päästä molemmilta puolilta? c) Mitä voit sanoa lämpöpulsseista ja jäähtymisestä? d) Elektrodien ja elektrodivarsien vaatimasta tilasta? 86. Nimeä pistehitsauksen liitosmuodot

25 87. Kerro mahdollinen syy ja korjaustoimenpide seuraaviin pistehitsausvirheisiin?
