1 Versio 3 LOPPURAPORTTI ULLE - ULTRALUJIEN LEVYMATERIAALIEN KÄYTTÖ Tekes Dnro 1150/31/07 Kari Mäntyjärvi & Anu Väisänen Oulun Eteläisen instituutti 2010

2 ESIPUHE Yhä lujempien teräslaatujen kehitys on saanut pontta autoteollisuudesta turvallisuuden ja polttoaineen kulutuksen minimoimisen tavoitteista. Lujien terästen kehitys ja käyttö on leviämässä yhä erilaisiin sovelluksiin, joissa painon vähentäminen ja tehokkuus ovat tärkeitä ominaisuuksia. Osin lujien materiaalien käytön leviämistä hidastavat erilaiset standardit, jotka eivät salli esimerkiksi tiettyä raja-arvoa ohuempien levynpaksuuksien käyttöä mutta myös uusien lujempien materiaalien tuntemus ja käyttökokemukset ovat vielä vähäiset. Tähän puutteeseen suunniteltiin Ultralujien levymateriaalien käyttö (ULLE) -projekti, jossa tavoitteena oli lisätä suomalaista tietämystä lujien levymateriaalien käytöstä ja käytettävyydestä. Projekti alkoi huhtikuussa 2007 ja päättyi vuoden 2009 lopussa. Hanke on toteutettu osana Tekesin SISU teknologiaohjelmaa ja Tekes on ollut projektissa päärahoittajana. Yhteistyökumppaneina ja rahoittajina on toiminut myös 7 suomalaista metalliteollisuudessa toimivaa yritystä. Hankkeen on toteuttanut Oulun Eteläisen instituutin tulevaisuuden tuotantoteknologiat -tutkimusryhmä yhdessä Oulun yliopiston Tuotantotekniikan laboratorion kanssa. Osa hitsaustutkimuksesta on ostettu alihankintana Raahen Seudun Teknologiakeskus Oy:n Steelpolis tuotantostudiolta ja osa tutkimuksista on teetetty opinnäytetöinä. Tutkimuksessa käsiteltiin keskeisimpiä terästuotteiden valmistuksessa käytettyjä menetelmiä lujitusvalssattujen ruostumattomien terästen ja lujien rakenneterästen työstössä. Tässä raportissa tutkimuksessa tehtyjen koesarjojen keskeiset tulokset esitellään lyhyesti. Alkuperäiset raportit toimitetaan pyydettäessä. Kiitokset kaikille osallistujille yhteistyöstä. Oulussa Kari Mäntyjärvi ja Anu Väisänen Yhteystiedot: Kari Mäntyjärvi DI, Tutkimusjohtaja Oulun yliopisto, Oulun Eteläisen instituutti Pajatie Nivala GSM: FAX: Web: [email protected] Skype: kari.mantyjarvi

3 TIIVISTELMÄ Loppuraportti, Ultralujien levymateriaalien käyttö (ULLE) Hankkeen toteutusaika: Tekesin Dnro: 1150/31/07 Toteuttajaorganisaatio: Oulun yliopisto, Oulun Eteläisen instituutti Yhteyshenkilö: Kari Mäntyjärvi, GSM: , s-posti: Tässä loppuraportissa esitellään Ultralujien levymateriaalien käyttö -projektia ja sen tuloksia. Hankkeessa on tutkittu uusien lujien teräslevymateriaalien käytettävyyttä konepajaolosuhteissa. Projektissa on käsitelty keskeisimpiä terästuotteen valmistuksessa käytettyjä työvaiheita: leikkausta, muovausta ja liittämistä. Lisäksi projektissa tutkittiin laseravusteisuuden hyödyntämistä lujan materiaalin työstössä ja selvitettiin lujien materiaalien käytön vaikutusta terästuotteesta syntyviin kustannuksiin. Projektin päätavoitteena oli yleisesti lisätä suomalaista tietämystä ultralujien levymateriaalien käytöstä. Tutkimuksissa käytettävät materiaalit olivat lujitusvalssattuja ruostumattomia teräksiä (R m N/mm 2 ) sekä lujia rakenne- ja kulutusteräksiä (R e N/mm 2 ). Projektin tutkimuksen aihealueet jaettiin viiteen työpakettiin, joiden sisällä tutkimusta tehtiin koesarjoittain pääasiallisesti kokeellisin menetelmin. Työpaketit olivat: WP 1. Ultralujien materiaalien muovaus WP 2. Ultralujien materiaalien leikkaus WP 3. Ultralujien materiaalien liittäminen WP 4. Ultralujien materiaalien laserkäsittelyt WP 5. Ultralujien teräksien kustannustehokkuus ja käyttökustannukset. Muovauksen työpaketissa käytetyt menetelmät olivat särmäys ja rullamuovaus. Lujitusvalssatut austeniittiset ruostumattomat koemateriaalit olivat hyvin muovattavia myös särmäämällä, mutta koemateriaalina olleiden rakenneterästen taivutus rullamuovaamalla onnistui särmäykseen verrattuna noin 40 prosenttia pienemmälle säteelle. Lisäksi tehtiin muutamia koesarjoja, joissa koemateriaalien muovaukseen liittyviä ongelmia pyrittiin vähentämään laseravusteisuuden avulla. Laseravusteisesti saatiin rakenneterästä särmättyä vaurioitta jopa 70 prosenttia pienemmälle säteelle. Leikkauksen työpaketissa koemateriaalien käyttäytymistä on tutkittu vesi-, laser-, plasma- ja mekaanisessa leikkauksessa. Leikkaustapoja verrattiin veto- ja väsytyskokein sekä mm. kovuusmittauksen avulla. Leikkaustapa voi vaikuttaa mm. muovauksessa levyn reunan säröytymiseen ja olla dynaamisessa rasituksessa merkityksellinen tekijä. Lujien terästen mekaanisessa leikkauksessa kone joutui kovalle rasitukselle ja kovat koemateriaalit leikkautuivat pitkälti lohkeamalla. Laseravusteisuudella mekaanisen leikkauksen voimantarvetta saatiin pienennettyä parhaimmillaan 24 prosenttia. Materiaaleille on tehty liittämiskokeita laser- ja MIG/MAG-hitsaamalla. Hitsauskokeissa haettiin koemateriaaleille sopivia hitsausparametreja pienellä lämmöntuonnilla. Lujien terästuotteiden valmistus- ja käyttökustannuksia on selvitetty kirjallisuudesta sekä yhteistyökumppaneilta saadun materiaalin avulla. Lujemman teräksen käytöllä voidaan pudottaa terästuotteen painoa, millä on suora vaikutus tuotteen kuljetus- ja käyttökustannuksiin tuotteen elinkaaren aikana. Materiaalin yksikköhinta on suurempi mutta valmistuskustannuksiin lujien terästen käytöllä voi olla niin hintaa kasvattavia kuin niitä vähentäviäkin vaikutuksia tapauksesta ja tarvittavista työvaiheista riippuen tehdyn kyselytutkimuksen perusteella uusista lujista teräksistä ei ole vielä laajalti käyttökokemuksia. Ongelmaksi on koettu etenkin pienemmissä yrityksissä sekä materiaalin saatavuus että tiedon puute.

4 SISÄLTÖ ESIPUHE TIIVISTELMÄ 1 JOHDANTO LÄHTÖKOHTA JA TAVOITTEET Hankkeen tausta Tavoitteet TOTEUTUS JA YHTEISTYÖ Ajankohta Hankeorganisaatio Yhteistyö Julkisuus ja tiedottaminen Työpaketit Koemateriaalit TUTKIMUSTULOKSET Ultralujien materiaalien muovaus Särmän muodostuminen: Optim 960 QC Särmäys: Optim 1100 QC, Optim 960 QC ja Optim 650 MC Särmäys: nuorrutusteräs S690 QL Särmäys: ruostumaton teräs H C Särmäys: ruostumaton teräs H C Rullamuovaus: Optim 1100 ja 960 QC, H C850 ja C Takaisinjoustokaava lujille austeniittisille ruostumattomille teräksille Ultralujien materiaalien leikkaus Eri leikkaustavat: Optim 1100 ja 960 QC, H C700, H C850 ja C Laser-, vesi- ja plasmaleikkaus: nuorrutusteräs S690 QL Suuntaissaksileikkurin terän kuluminen kovien terästen leikkauksessa Ultralujien materiaalien liittäminen Lisäaineeton laserhitsaus: H C Päittäis- ja pienaliitos MAG-hitsauksella: Optim 960 QC Minimilämmöntuonnin määrittäminen: H C Jauhekaarihitsaus: S690 QL Ultralujien materiaalien laserkäsittelyt Laseravusteinen muovaus: Optim 960 QC Laseravusteinen leikkaus: RAEX Ultralujien terästen käytön kustannukset Lujien levymateriaalien käytön tila vuonna 2008: kyselytutkimus... 25

5 4.5.2 Ultralujien terästen käytön taloudellinen kannattavuus PROJEKTIN ONNISTUMISEN ARVIOINTI Tavoitteiden toteutuminen Työllisyysvaikutukset Ohjausryhmän jäsenten kommentteja TALOUS JATKOTOIMET JA EHDOTUKSET JULKAISUT... 30

6 1 JOHDANTO Teknologian kehittyessä myös terästuotteita viedään erikoistuneempiin suuntiin, joista yksi on lujuuden kasvattaminen. Vuonna 2006 erikoislujien terästen markkinat olivat arviolta noin 800 miljoonaa euroa*, ultralujien terästen (murtolujuus yli 700 N/mm 2 ) käyttö on hyvää vauhtia yleistymässä. Tehokkuuteen pyrittäessä lujemman levymateriaalin käyttö mahdollistaa mm. hyötykuorman kasvattamisen ja energian kulutuksen vähentämisen kun rakenteen omaa painoa saadaan pienemmäksi. Vastaavasti lujuus voidaan hyödyntää suurempana suoritustehona. Lujuuden myötä terästen käyttö rakenteissa tulee kuitenkin haasteellisemmaksi. Ultralujien levymateriaalien käyttö (ULLE) -projektissa on tutkittu uusien lujien teräslevymateriaalien käytettävyyttä konepajaolosuhteissa. Projektissa on käsitelty keskeisimpiä terästuotteen valmistuksessa käytettyjä työvaiheita: leikkausta, muovausta ja liittämistä. Hankkeessa tutkittiin myös laserin käyttöä avustavana prosessina muovauksessa ja liittämisessä sekä ultralujien terästen käytön vaikutuksia tuotteen kustannusten muodostumiseen. Koemateriaaleina käytettiin ultralujia rakenne- ja kulutusteräksiä sekä lujitusvalssattuja austeniittisia ruostumattomia teräksiä. Tässä raportissa esitetään projektin tarkoitus ja tavoitteet sekä keskeiset tutkimustulokset sekä arvioidaan hankkeen onnistumista. * 06.pdf?openElement. 2 LÄHTÖKOHTA JA TAVOITTEET 2.1 Hankkeen tausta Uusien lujempien materiaalien työstö kappaletavaratuotannossa perinteisesti käytetyillä tuotantomenetelmillä voi aiheuttaa ongelmia. Leikkauksessa ja muovauksessa koneet joutuvat lujille suuren voimantarpeen takia ja myös työkalut kuluvat nopeammin, kun työstettävän materiaalin kovuus ja lujuus lähentelevät työkaluteräksen ominaisuuksia. Tuotteiden valmistuksen haastetta lisää myös ultralujien terästen heikohko muovattavuus, jonka seurauksen tarvitaan suuria muovaussäteitä vaurioiden syntymisen välttämiseksi. Myös tuotteen muototarkkuuden hallinta on vaikeampaa. Liittäminen voi olla haasteellista, koska suuri lämmöntuonti aiheuttaa materiaaliin heikomman vyöhykkeen. Lujia ja ultralujia materiaaleja sekä niiden käytettävyyttä on tutkittu ja kehitetty Oulun yliopistossa Materiaalitekniikan ja Tuotantotekniikan laboratorioissa. Aiheeseen liittyen yliopistolla on tehty väitöskirjoja, lehtijulkaisuja, konferenssiesityksiä sekä lopputöitä. Julkisrahoitteisen tutkimuksen lisäksi aihealueella on tehty myös tilaustutkimusta. ULLE-projekti syntyi jatkumona Tuotantotekniikan laboratoriossa aiemmin tehdylle työlle. Hanke on toteutettu Oulun yliopiston Tuotantotekniikan laboratoriossa Oulun Eteläisen instituutin ja tuotantotekniikan laboratorion yhteisessä Tulevaisuuden tuotantoteknologiat -tutkimusryhmässä. Osa hitsaustutkimuksesta on ostettu alihankintana Raahen Seudun Teknologiakeskus Oy:n Steelpolis tuotantostudiolta. Tutkimuksen päärahoittaja oli Tekes. Viidennes rahoituksesta saatiin seitsemästä yhteistyöyrityksestä, joissa on kiinnostusta lujempia teräksiä kohtaan joko materiaalin toimittajana tai jatkojalostajana tai koneenrakentajana. Projekti on toteutettu osana Tekesin SISU teknologiaohjelmaa, jossa missiona on ollut parantaa suomalaisen kappaletavaratuotannon kykyä tuottaa tuotteita ja palveluja kilpailukykyisesti. Ohjelman pääkohderyhmänä oli kone- ja metalliteollisuus ja yhtenä teemana edistyksellisten tuotanto- ja valmistusteknologioiden kehittäminen. Ohjelma on toteutettu vuosina

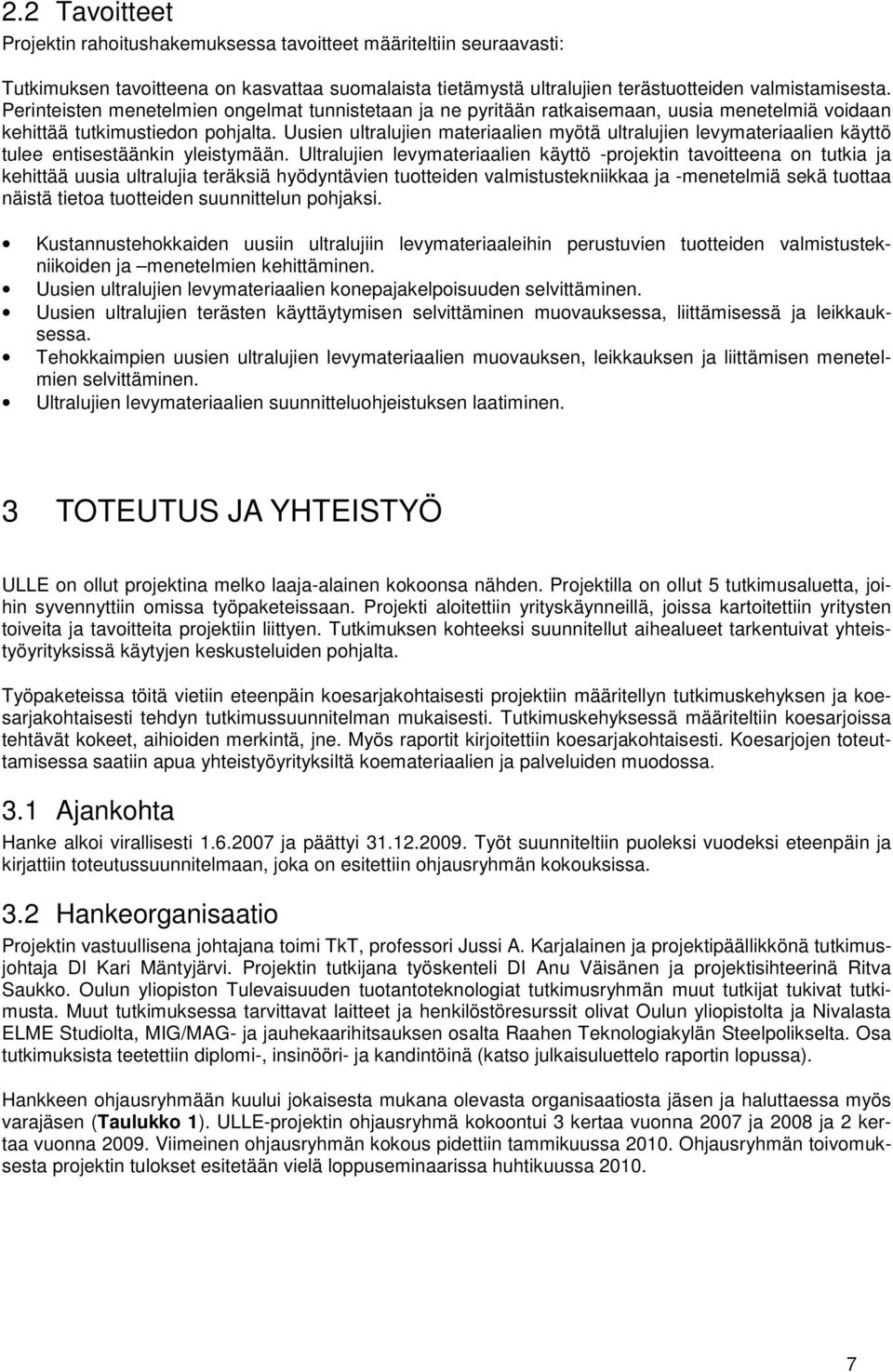

7 2.2 Tavoitteet Projektin rahoitushakemuksessa tavoitteet määriteltiin seuraavasti: Tutkimuksen tavoitteena on kasvattaa suomalaista tietämystä ultralujien terästuotteiden valmistamisesta. Perinteisten menetelmien ongelmat tunnistetaan ja ne pyritään ratkaisemaan, uusia menetelmiä voidaan kehittää tutkimustiedon pohjalta. Uusien ultralujien materiaalien myötä ultralujien levymateriaalien käyttö tulee entisestäänkin yleistymään. Ultralujien levymateriaalien käyttö -projektin tavoitteena on tutkia ja kehittää uusia ultralujia teräksiä hyödyntävien tuotteiden valmistustekniikkaa ja -menetelmiä sekä tuottaa näistä tietoa tuotteiden suunnittelun pohjaksi. Kustannustehokkaiden uusiin ultralujiin levymateriaaleihin perustuvien tuotteiden valmistustekniikoiden ja menetelmien kehittäminen. Uusien ultralujien levymateriaalien konepajakelpoisuuden selvittäminen. Uusien ultralujien terästen käyttäytymisen selvittäminen muovauksessa, liittämisessä ja leikkauksessa. Tehokkaimpien uusien ultralujien levymateriaalien muovauksen, leikkauksen ja liittämisen menetelmien selvittäminen. Ultralujien levymateriaalien suunnitteluohjeistuksen laatiminen. 3 TOTEUTUS JA YHTEISTYÖ ULLE on ollut projektina melko laaja-alainen kokoonsa nähden. Projektilla on ollut 5 tutkimusaluetta, joihin syvennyttiin omissa työpaketeissaan. Projekti aloitettiin yrityskäynneillä, joissa kartoitettiin yritysten toiveita ja tavoitteita projektiin liittyen. Tutkimuksen kohteeksi suunnitellut aihealueet tarkentuivat yhteistyöyrityksissä käytyjen keskusteluiden pohjalta. Työpaketeissa töitä vietiin eteenpäin koesarjakohtaisesti projektiin määritellyn tutkimuskehyksen ja koesarjakohtaisesti tehdyn tutkimussuunnitelman mukaisesti. Tutkimuskehyksessä määriteltiin koesarjoissa tehtävät kokeet, aihioiden merkintä, jne. Myös raportit kirjoitettiin koesarjakohtaisesti. Koesarjojen toteuttamisessa saatiin apua yhteistyöyrityksiltä koemateriaalien ja palveluiden muodossa. 3.1 Ajankohta Hanke alkoi virallisesti ja päättyi Työt suunniteltiin puoleksi vuodeksi eteenpäin ja kirjattiin toteutussuunnitelmaan, joka on esitettiin ohjausryhmän kokouksissa. 3.2 Hankeorganisaatio Projektin vastuullisena johtajana toimi TkT, professori Jussi A. Karjalainen ja projektipäällikkönä tutkimusjohtaja DI Kari Mäntyjärvi. Projektin tutkijana työskenteli DI Anu Väisänen ja projektisihteerinä Ritva Saukko. Oulun yliopiston Tulevaisuuden tuotantoteknologiat tutkimusryhmän muut tutkijat tukivat tutkimusta. Muut tutkimuksessa tarvittavat laitteet ja henkilöstöresurssit olivat Oulun yliopistolta ja Nivalasta ELME Studiolta, MIG/MAG- ja jauhekaarihitsauksen osalta Raahen Teknologiakylän Steelpolikselta. Osa tutkimuksista teetettiin diplomi-, insinööri- ja kandintöinä (katso julkaisuluettelo raportin lopussa). Hankkeen ohjausryhmään kuului jokaisesta mukana olevasta organisaatiosta jäsen ja haluttaessa myös varajäsen (Taulukko 1). ULLE-projektin ohjausryhmä kokoontui 3 kertaa vuonna 2007 ja 2008 ja 2 kertaa vuonna Viimeinen ohjausryhmän kokous pidettiin tammikuussa Ohjausryhmän toivomuksesta projektin tulokset esitetään vielä loppuseminaarissa huhtikuussa

8 Taulukko 1. Ohjausryhmä. Organisaatio TE-keskus Outokumpu Tornio Works Rautaruukki Oyj SteelDone Group Ltd HT Lasertekniikka Logmer Forest Oy Ltd Raahen terästuote Oy Aliko Automation Oy Oulun yliopisto, Tuotantotekniikan laboratorio Oulun yliopisto, Oulun Eteläisen instituutti Ohjausryhmätoimintaan jäsenenä tai varajäsenenä osallistuneet Veijo Korkiakoski Tero Taulavuori Timo Manninen Minna Sellman Jorma Niskala Juha Kuoppala Jaakko Savola Martti Saarela Markku Kemppainen Juha Riihimäki Risto Heikkilä Pekka Kärenaho Juhani Turunen Jussi A. Karjalainen Kari Mäntyjärvi 3.3 Yhteistyö Hankeen projektipäällikkö Kari Mäntyjärvi vietti hankkeeseen liittyen vaihtotutkijana 6 kuukautta Saksassa Erlangen-Nϋrnbergin yliopistolla tutkien rullamuovausta. Koelaitteisto antoi myös mahdollisuuden tutkia rullamuovausta käyttäen laseria avustavana prosessina. Projektissa tehtiin yhteistyötä INTO (Innovatiiviset tuotantoteknologiat) -hankkeen kanssa sekä ULLA (Ultralujien materiaalien paikalliset lämpökäsittelyt) -projektin kanssa. Osa töistä on voitu limittää, koska Oulun Eteläisen instituutti on mukana kaikissa 3 hankkeessa. Lisäksi yhteistyötä on tehty Oulun seudun ammattikorkeakoulun kanssa tarjoamalla 4 opiskelijalle insinöörityön aihe. 3.4 Julkisuus ja tiedottaminen Hankkeen alkamisesta on annettu lyhyt lehdistötiedote sanomalehdille ja Oulun yliopiston jakeluun Hanketta ja hankeen etenemistä on esitelty useissa kotimaisissa tilaisuuksissa. mm KOTEL seminaari Helsingissä, LaserWorkshop Nivalassa, Metallialan hankkeiden vaikuttavuusseminaari Nivalassa, SISU Uusi tuotantoajattelu ohjelman vuosiseminaari Helsingissä ja Laser WorkShop Nivalassa. Kotimaisten tilaisuuksien lisäksi projektissa tehtyä tutkimusta on esitelty useissa kansainvälisissä konferensseissa (katso kohta Julkaisut). Muu tiedottaminen on ollut projektin sisäistä sähköpostitse tapahtuvaa uutisointia ja ajatustenvaihtoa tutkimusryhmän ja yhteistyöyritysten välillä. 3.5 Työpaketit Työpaketit on toteutettu yhteistyössä hankkeeseen osallistuvien yritysten kanssa. Ruukki ja Outokumpu ovat toimittaneet tutkimusmateriaalit, HT Lasertekniikka on tehnyt koesarjojen toteuttamisessa tarvittavia laser- ja vesileikkauksia. Yrityksiltä on saatu myös arvokasta kokemusperäistä tietoa. WP 1. Ultralujien materiaalien muovaus Työpaketin muovausmenetelmät olivat rullamuovaus ja särmäys. Särmäyskokeissa selvitettiin koemateriaalien muovattavuuden rajat ja taivuttamisen aiheuttamia ilmiöitä levyssä. Särmäyksen yhteydessä mi- 8

9 tattiin särmäysvoima, takaisinjouston mittaamista varten taivutukset videoitiin. Joidenkin materiaalien osalta särmäystulosta pyrittiin parantamaan käyttämällä elastista alatyökalua. Rullamuovaukseen liittyvä koesarja tehtiin projektiin liittyvän tutkijanvaihdon aikana Saksassa Erlangen- Nürnbergin yliopistolla. Koesarjassa selvitettiin rullamuovauksen ja laseravusteisen rullamuovauksen soveltuvuutta ultralujien levyjen muovaukseen. Muovausta ja rullamuovausta tutkittiin myös Ultralujien materiaalien laserkäsittelyt -työpaketissa. WP 2. Ultralujien materiaalien leikkaus Työpaketissa käytetyt leikkaustavat olivat leikkaus levyleikkurilla, Yb:YAG- ja CO 2 -laserileikkaus, vesisuihku- sekä plasmaleikkaus. Leikkaustapoja verrattaessa joissain kokeissa referenssinä oli koneistettu levyn reuna. Eroja leikkaustapojen välillä tutkittiin mm. kovuusmittauksen, väsytyskokeiden ja pinnankarheuden mittauksen avulla. Koemateriaalien mekaanista leikkausta tutkittiin myös Ultralujien materiaalien laserkäsittelyt -työpaketissa. WP 3. Ultralujien materiaalien liittäminen Työpaketissa on tutkittu ultralujien materiaalien MIG/MAG-, jauhekaari ja laserhitsausta. Tutkimusmenetelminä on käytetty mm. röntgenkuvausta ja väsytyskokeita. Koesarjoissa mm. määriteltiin koemateriaaleille soveltuvat hitsausparametrit. WP 4. Ultralujien materiaalien laserkäsittelyt Työpaketissa selvitettiin erilaisten laserprosessien hyödyntämismahdollisuuksia ultralujien terästuotteiden valmistuksessa painottuen laseravusteisen muovauksen ja laseravusteisen mekaanisen leikkauksen menetelmien tutkimiseen. Laseravusteisuutta hyödynnettiin sekä passiivisesti (paikalliset laserlämpökäsittelyt muovattavalle ja mekaanisesti leikattavalle levylle) että aktiivisesti (laseravusteinen rullamuovaus). Tutkimusmenetelminä käytettiin mm. voimanmittausta, kovuuskokeita, visuaalista tarkastelua ja CEFanalyysiä (Outokummulla kehitetty mekaanisesti leikatun reunan laatua määrittävä menetelmä). WP 5. Ultralujien teräksien kustannustehokkuus ja käyttökustannukset Työpaketti oli tarkoitus koota muiden työpakettien tulosten sekä materiaalin toimittajilta ja asiakkailta kerätyn tiedon pohjalta. Työpaketissa hyödynnettävää tietoa oli saatavilla vain vähän, joten pääasiassa työpaketin toteutettiin kirjallisuustutkimuksen pohjalta. 3.6 Koemateriaalit Projektin tutkimusmateriaalina käytettiin sekä kuumavalssattuja lujia rakenneteräksiä (R e N/ mm 2 ), että lujitusvalssattuja austeniittisia ruostumattomia teräksiä (R m N/mm 2 ). Koemateriaalien paksuus vaihteli 3:sta 16 mm:iin. Projektin koemateriaalit saatiin Ruukilta ja Outokummulta. Koemateriaalit on esitetty taulukossa 2. Rakenneterästen osalta ilmoitetut mekaaniset lujuus- ja venymäarvot ovat valmistajan ilmoittamia (vähimmäis)arvoja, ruostumattomien terästen mekaaniset arvot on otettu tutkimusryhmän koetuloksista. 9

10 Taulukko 2. Koemateriaalit. Ruostumattomat teräkset Laatu t [mm] R e R m At Kokeet H C700 * 3, Hitsaus H C850 5, Muovaus Muovaus Muovaus, leikkaus H C Muovaus, hitsaus Rakenneteräkset Laatu t [mm] R e R m A 5 Kokeet Optim 650 MC Muovaus Optim 960 QC Särmän muodostuminen Muovaus, hitsaus Optim 1100 QC Muovaus, S 690 QL Muovaus, leikkaus S 690 QL Hitsaus RAEX 400 (kulutusteräs) Leikkaus * C700-lujuusluokan terästä oli 3 eri rullasta, joissa valssausreduktiot ja mekaaniset ominaisuudet vaihtelivat hieman. Mekaaniset ominaisuudet on esitetty 3 rullan tulosten keskiarvona. 4 TUTKIMUSTULOKSET Projektin tulokset on esitetty koesarjakohtaisesti projektin raporteissa ja muissa projektin sisäisissä dokumenteissa sekä konferenssipapereissa ja opinnäytetöissä. Tässä luvussa on koottu yhteen keskeisiä tuloksia työpakettikohtaisesti. 4.1 Ultralujien materiaalien muovaus Tavoitteena työpaketissa oli selvittää muovauksessa esiintyviä ongelmia koemateriaalien osalta. Muovausmenetelminä käytettiin särmäystä ja rullamuovausta. Särmäyksissä toistokokeita tehtiin vähintään viisi kappaletta. Raportissa esitetyt tulokset ovat keskimääräisiä. Koska yhtenä tavoitteena on ollut löytää materiaalin muovattavuuden rajat, suurimmat kokeissa käytetyt ylätyökalut vastaavat yleensä valmistajan suosittelemaa pienintä työkalua. Vaikka särmäyskokeissa on tehty onnistuneita taivutuksia liian pienillä työkaluilla, niiden käyttämistä ei suositella. Outokummun osalta erityinen kiinnostuksen aihe oli materiaalin takaisinjousto ja Outokummulle Henna-Riitta Jussilan diplomityönään kehittämän takaisinjoustoa arvioivan kaavan soveltuvuuden selvittäminen austeniittisten lujitusvalssattujen ruostumattomien terästen takaisinjouston arvioinnissa. Koesarjoja varten materiaaleille on tehty perusainekokeita, mutta niiden tuloksia tässä raportissa ei esitetä Särmän muodostuminen: Optim 960 QC Lujilla teräksillä taivegeometrian hallintaa hankaloittavat suuri takaisinjousto ja painimesta irtoaminen, jolloin taipeen sisäsäde muodostuu painimen sädettä pienemmäksi. Lisäksi lujien materiaalien taipeeseen muodostuu herkästi särmän suuntaista poimuttumaa, josta tässä projektissa on käytetty nimitystä ohut pintasärö. Lujilla materiaaleilla venyminen ei aina jakaudu tasaisesti taivealueelle, vaan lokalisoituu, mikä edesauttaa sekä painimesta irtautumista että ohuen pintasärön syntymistä. Muovauksen ensimmäisen koesarjan tavoitteena oli tutkia miten materiaali käyttäytyy särmäyksen eri vaiheissa. 10

11 Tutkimus suoritettiin taivuttamalla koemateriaalia 5 eri kulmaan. Taivutustyökaluina käytettiin vastinta, jonka aukon leveys oli 75 mm ja paininta, jonka kärjen pyöristyssäde oli 20 mm. Koemateriaalina oli Ruukin kuumavalssattu rakenneteräs Optim 960 QC (6 mm). Särmäyksen onnistuminen todettiin silmämääräisesti. Taivutetuista koekappaleista mitattiin toteutunut kulma, sisäsäde, levyn paksuus ja levyn paksuus taipeessa (Taulukko 3). Takaisinjouston määrä arvioitiin toteutuneen ja ohjelmoidun kulman perusteella, taipeen suhteellinen ohenema laskettiin perusaineen levynpaksuuden ja taipeen ainesvahvuuden mukaan. Koekappaleiden taivealueen muokkauslujittumista tutkittiin kovuusmittauksen avulla. Taulukko 3. Taivutuskulma, sisäsäde ja levynpaksuus. Toteutunut kulma [ ] Ohjelmoitu kulma [ ] Takaisinjousto [ ] Sisäsäde [mm] 24,2 14,1 10,0 10,2 10,0 Levyn paksuus [mm] 5,99 5,99 6,01 6,02 6,01 Paksuus taipeessa [mm] 5,91 5,90 5,78 5,77 5,85 Ohenema [%] 1,39 1,50 3,88 4,15 2,55 Koemateriaali käyttäytyi särmäyksessä ultralujille materiaaleille tyypillisellä tavalla. Venyminen on paikallista, minkä voi todeta myös kuvasta 1, jossa selvästi lujittuneen alueen leveyden voidaan nähdä olevan noin 5 mm (painimen säde 20 mm, levyn paksuus 6 mm). Ulkotaipeen poimuttumaa, niin sanottua ohutta pintasäröä tai venymäjuovaa, muodostui pienilläkin taivutuskulmilla, lisäksi yksi näyte oli säröytynyt hiukan leikkausreunasta. Taipeiden sisätaivutussäde oli muodostunut painimen sädettä pienemmäksi kaikissa muissa paitsi suurimpaan särmäyskulmaan jätetyssä levyssä, mistä voidaan päätellä että levy alkaa irrota painimesta hyvin aikaisessa vaiheessa. Taivutetuissa kappaleissa oli huomattavissa lievää mutterimaisuutta, eli levy ei taivu ympyrän kaarelle vaan ulkotaipeen keskelle muodostuu tasaisempi alue. Taivealue oheni vaihe vaiheelta, kunnes 90 asteen taivutuksessa oheneminen oli pienempää/kääntynyt kasvuksi. Käänne voi olla seurausta sisätaipeen tyssääntymisen voimistumisesta tai erosta perusmateriaalissa Kuva 1. Kovuusprofiili 90 asteen kulmaan särmätystä koekappaleesta. Perusaineen kovuuden keskiarvo oli 390 HV1 ja taipeen keskialueelta (merkitty alue) mitatun kovuuden keskiarvo oli 404 HV1. Taipeiden muokkauslujittumista tutkittiin kartoittamalla taivealueen kovuusprofiili, kovuus korreloi murtolujuuden kanssa. Kovuutta mitattiin Vickersin menetelmällä käyttäen 1 kilon koepainoa. Mittauspisteiden etäisyys oli noin 0,5 mm. Kuvassa 1 on esitetty 90 asteen kulmaan taivutetun koekappaleen mittaustulos. Keskimääräinen lujittuminen eri kulmiin särmätyissä taipeissa taipeessa oli 2,1 3,6 %. 11

12 4.1.2 Särmäys: Optim 1100 QC, Optim 960 QC ja Optim 650 MC Optim 650 MC on 6 mm paksuisena samaa lujuusluokka kuin 4 mm paksu Optim 960 QC. Tavoitteena oli tutkia materiaalien muovattavuutta ja vertailla näitä kahta materiaalia keskenään. Lisäksi koemateriaalina oli hiukan lujempi Optim 1100 QC (4 mm). Muovausmenetelmänä käytettiin särmäystä. Taivutukset tehtiin 300 x 300 mm -kokoisille aihioille 45 mm leveään vastimeen käyttäen erikokoisia painimia. QC-teräksiä särmättiin myös elastiseen alatyökaluun. Taivutukset kuvattiin ja kuvista mitattiin takaisinjousto. Taivutusvoima mitattiin särmäyspuristimeen kytketyn paineanturin avulla. Taipeet tutkittiin visuaalisesti ja niille tehtiin väsytyskokeita. Kuvassa 2 on esitetty taivutuksessa mitatut taivutusvoimat eri työkaluilla. Kuva osoittaa, että taivutusvoiman tarve lujilla materiaaleilla ei välttämättä ole suurempi kuin vähempilujuisella paksummalla materiaalilla. Kuva osoittaa myös, että taivutusvoiman tarpeella on yhteys myös ylätyökalun kokoon. Tätä ei yleensä taivutusvoimakaavoissa huomioida. Kuvasta 3 voidaan nähdä koemateriaalien takaisinjousto eri ylätyökaluilla. QC-materiaaleilla takaisinjousto oli huomattavasti suurempaa kuin 650 MC -teräksellä. Merkinnät PI ja PO materiaalin nimen perässä tarkoittavat särmänsuuntaa suhteessa levyn valssaussuuntaan (PI pitkittäin ja PO poikittain). Taivutussäde mitattiin osasta särmättyjä kappaleita sädetulkilla. Kaikilla koesarjan materiaaleilla taipeen sisäsäde jäi jonkun verran painimen sädettä pienemmäksi. Esimerkkinä Optim 650 MC:n taipeista mitatut sisäsäteet taulukossa 4. Särmäyskokeissa lähtökohtana oli valmistajan suosittelema minimisisätaivutussäde, joka on Optim 1100 QC:lle 16 mm, 960 QC:lle 14 mm ja 650 MC:lle 8 mm. Ylätyökalua pienennettiin kunnes materiaali alkoi vaurioitua selvästi. Kaikki materiaalit täyttivät niille asetetut minivaatimukset. Optim 650 MC osoittautui erittäin hyvin muovattavaksi. Taive oli lähes kaikissa koekappaleissa erittäin hyvä niin geometrialtaan kuin pinnaltaankin. QC-teräksillä minimitaivutussäde on levynpaksuuteen verrattuna selvästi suurempi. Heikommat muovausominaisuudet edesauttavat muodonmuutoksen lokalisoitumista pienemmälle alueelle, jolloin jännityshuippu kasvaa suureksi ja levyn pintaan tulee näkyviä juovia ja taipeesta muodostuu mutterimainen. Ilmiöt luonnollisesti voimistuvat taivutettaessa pienellä säteellä. Myös taipeen suunnan merkitys tulee selvästi esille suositeltua pienemmällä painimella särmättäessä valssaussuunnassa oleva särmä on heikkolaatuisempi. Ilmiö on hyvin tyypillinen ja johtuu valssauksessa syntyvästä anisotropiasta rakenteessa, minkä johdosta myös mekaaniset ominaisuudet ovat erilaiset eri suunnissa. Taivutusvoimat Takaisinjousto Voima [kn] R 16 R 14 R 12 R 10 R 8 R 6 Painimen säde [mm] Optim 1100 QC PI Optim 960 QC PI Optim 650 MC PI Optim 1100 QC PO Optim 960 QC PO Optim 650 MC PO Takaisinjousto asteina 13,0 11,0 9,0 7,0 5,0 3,0 1,0 R 16 R 14 R 12 R 10 R 8 R 6 Painimen säde [mm] Optim 1100 QC PI Optim 960 QC PI Optim 650 MC PI Optim 1100 QC PO Optim 960 QC PO Optim 650 MC PO Kuva 2. Koemateriaalien taivutukseen tarvittava voima. Kuva 3. Koemateriaalien takaisinjousto. 12

13 Taulukko 4. Säteen muodostuminen Optim 650 MC:lla. Painimen säde [mm] Sisäsäde PO , Sisäsäde PI QC-teräksiä särmättiin myös elastiseen vastimeen. Oletuksena oli, että joistain ongelmista päästään ja särmäystulos paranee. Kokeissa käytettiin 90 Sh -kovuista elastomeerityynyä, joka asetettiin vapaasti normaalin alatyökalun aukkoon makaamaan. Koska tyyny ei ollut tuettu päistään, särmän kulma jäi päädyistä vajaaksi. Kulman hallinta ylipäänsä oli hankalaa ja koneen parametrit täytyi hakea kokeellisesti. Elastisen vastimen käyttö kasvattaa selvästi särmäyksessä tarvittavaa voimaa: normaaliin vastimeen tehdyissä taivutuksissa voimantarve oli kn riippuen työkaluista, elastomeerityynyn käyttö kasvatti taivutusvoiman kn:iin, eli vähintään 1,5- kertaiseksi. Elastomeerityyny ehkäisee levyn irtoamista painimesta, joten sisäsäteen hallinta on helpompaa ja painimen kokoa voi pienentää. Parhaimmillaan Optim 960 QC särmäytyi ilman näkyviä säröjä jopa 6 mm -painimella poikittain valssaussuuntaan nähden. Elastisen vastimen käyttö ei näytä kuitenkaan eliminoivan mutterimaisuuden muodostumista taipeeseen. Takaisinjousto pieneni 1 2 astetta. Tyyny kului kohdista, joissa levyn ja painimen reunat upposivat siihen (kuva 4). Tyyny myös painui jonkin verran. Näillä ei kuitenkaan havaittu olevan vaikutusta särmäystulokseen. Aihealueella on selvästi tarpeen tehdä enemmän tutkimusta jotta menetelmä saataisiin kehitettyä toimivaksi lujilla teräksillä. Optim 1100 QC ja 650 MC Jännitys [Mpa] W45R16 W45R14 W45R12 W45R10 W45R10 W45R8 W45R Kestoikä Kuva 4. Elastomeerityynyn kuluminen. Painimen ja levyn reunat ovat murentaneet materiaalia. Kuva 5. Särmättyjen kappaleiden väsytyskoetulokset. Väsytyskokeet tehtiin varta vasten valmistetulla taivutusväsytyskoneella. Särmistä leikattujen näytteiden reunat viimeisteltiin hiomalla, jotta tulos kuvastaisi taipeen kestävyyttä. Taivutusväsytyskokeissa kappaleen säröytyminen alkoi sisätaipeesta ja tulos pääasiassa parani taipeen sisäsäteen pienetessä. Väsytyskokeet keskeytettiin 2 miljoonaan sykliin. Kuvassa 5 on esitetty särmätyn Optim 1100 QC ja 650 MC:n väsytyskoetulokset. Keskeytetyt kokeet on erotettu varjostamalla. Kokeiden perusteella taipeiden väsymiskestävyydessä koemateriaalien ei voi sanoa olevan selvää eroa Särmäys: nuorrutusteräs S690 QL Koesarjan tavoitteena oli tutkia materiaalin muovautumista särmäyksessä sekä eri leikkaustapojen vaikutusta leikkausreunojen muovautumiseen. Koemateriaalina oli Ruukin nuorrutusteräs S690 QL. Koemateriaali oli 16 mm paksua esimaalattua levyä, josta leikattiin 300 x 400 mm kokoisia aihioita särmättäväksi. Leikkaustavat olivat vesi-, plasma- ja laserleikkaus. Särmäyksiä tehtiin 3:lla eri vastimen leveydellä (210, 170 ja 140 mm) käyttäen erikokoisia painimia (säde mm). Taivutukset kuvattiin HD-videokuvaa tallentavalla kameralla, videoista määriteltiin takaisinjousto. Taivutusvoima mitattiin särmäyspuristimeen liitetyn paineanturin avulla. Paksujen ja painavien levyjen käsittely oli luonnollisesti hieman hankalaa. Särmäystyötä hankaloitti myös materiaalista irtoava pintakuona, minkä takia vastimen pyörötangoilla varustettujen reunojen päälle oli laitettava ohut metallilevy suojaksi. Ilman suojausta pyörötankojen alle kulkeutuva aines aiheutti vakavia kitkaongelmia. 13

14 Standardin EN mukaiselle materiaalille määritellyt minimisisätaivutussäteet ovat 4 x levynpaksuus taive valssaussuunnassa ja 3 x levynpaksuus taive kohtisuoraan valssaussuuntaan nähden. Materiaali osoittautui särmäyskokeissa hyvin muovautuvaksi, standardin edellyttämät minimisisätaivutussäteet saavutettiin helposti. Kun painimen kokoa pienennettään, ongelmaksi tulee oheneminen taipeessa ja taipeen mutterimaisuus. Säröjä ei synny kovin helposti. Kuvassa 6 on esitetty koemateriaalin taivutuksissa mitattu voima eri työkalupareilla. Voima vaihteli 400 ja 650 kn välillä. Takaisinjousto on esitetty kuvassa 7. Taivutusvoima Takaisinjousto , , ,0 Taivutusvoima [kn] Takaisinjousto [ o ] 7,0 6,0 5,0 4,0 3, , W210 R45 W210 R20 W170 R35 W170 R20 W140 R20 Työkalupari 1,0 0,0 W210 R45 W210 R20 W170 R35 W170 R20 W140 R20 Työkalupari Kuva 6. Materiaalin taivuttamiseen tarvittava voima eri työkalupareilla. Kuva 7. Taivutusvideoista mitattu keskimääräinen takaisinjousto eri työkalupareilla. Materiaalia oli leikattu plasma-, laser- ja vesisuihkuleikkauksella. Käytetyillä työkaluilla mikään leikkaustapa ei osoittautunut kriittiseksi, kaikki leikkausreunat kestivät hyvin muovausta ja vauriot tulivat enemmin taipeeseen kuin leikkausreunoihin. Leikkaustapaan liittyvät tulokset esitellään tarkemmin omassa raportissaan Särmäys: ruostumaton teräs H C1000 Koesarjan tärkeimpänä tavoitteena oli tutkia, soveltuuko kaava (1) lujitusvalssattujen ruostumattomien teräslaatujen takaisinjouston arvioimiseen. Henna-Riitta Jussila on kehittänyt kaavan diplomityönään Outokummulle. Kaava on sovitettu austeniittisille ruostumattomille ohutlevyille, tässä koemateriaalina oli Outokummun 3 mm paksu lujitusvalssattu teräs H C Takaisinjousto v Rm Rp0,2 v Rm Rp0,2 β = 0,0002 * * K + 0,112 * K + 3, 5207, (1) t Ag * E t Ag * E missä v = v-aukon leveys [mm] t = levyn paksuus [mm] R m = todellinen murtolujuus [N/mm 2 ] R p0,2 = materiaalin myötölujuus [N/mm 2 ] Ag = tasavenymä [%] E = kimmomoduli [GPa] K = taivutuskulmasta ja -tapahtumasta riippuva kerroin; Kun R p /t on pieni, K = 90/α 0 v-taivutuksessa ja 1,3 ilmavälitaivutuksessa. R p /t-suhteen ollessa suuri K = R/16. R p on painimen säde. 14

15 (Lähde: Henna-Riitta Jussila: Austeniittisen ruostumattoman teräksen takaisinjousto levyntaivutuksessa, diplomityö 2006.) Takaisinjoustokaavan soveltuvuuden testaamiseksi materiaalille tehtiin särmäyskokeet. Särmättävät kappaleet olivat 300 x 300 mm, levyt taivutettiin z-muotoon molempien. Koemateriaali oli suojamuovipäällysteistä. Taulukon 5 merkintä s tarkoittaa että suojamuovi on ulkotaipeessa. Kokeissa käytettiin paininta, jonka kärjen pyöristyssäde oli 3 mm, taivutukset tehtiin 3 eri alatyökalulla (v-aukon leveydet 25, 35 ja 45 mm). Lisäksi taivutuksia tehtiin elastiseen vastimeen. Taivutukset videoitiin HD-videokuvaa tallentavalla kameralla. Videoista määritettiin levyn loppukulma sekä kulma painimen ollessa alhaalla, näistä laskettiin takaisinjousto. Taivutusvoima mitattiin särmäyspuristimen hydrauliikkajärjestelmään liitetyllä paineanturilla. Koekappaleet tarkastettiin silmämääräisesti, lisäksi osasta näytteitä mitattiin sisäsäde ja leikkausreunan CEF-arvo (Outokummulla kehitetty mekaanisesti leikatun levyn reunan hyvyysluku). Perusaineelle tehtiin vetokokeet, perusaineen kovuusprofiilin määritys sekä väsytyskokeet. Koemateriaali osoittautui erittäin hyvin muovautuvaksi, ainoastaan mekaanisesti leikatun levyn reunan jäysteessä oli pieniä säröjä. Suuren venymän ja muokkauslujittumisen seurauksena materiaali ei pakene painimesta, joten levyyn syntyvä sisäsäde on painimen pyöristyssädettä suurempi. Koemateriaalin takaisinjousto vaihteli 7-13,5 asteen välillä riippuen alatyökalusta. Takaisinjoustokaavalla lasketut arvot jäivät ~ 20 %:a toteutunutta pienemmäksi. Kertoimia muuttamalla käyrä saatiin sopimaan kokeellisiin tuloksiin (Kuva 8). Merkintä PO tarkoittaan valssaussuuntaan nähden poikittain taivutettua särmää ja PI pitkittäin taivutettua särmää. Taulukossa 3 on esitetty särmätyistä kappaleista mitatut kulmat ja säde sekä taivutusvoima. Koesarjassa materiaalia taivutettiin myös elastiseen vastimeen. Materiaalin erinomaisen muovattavuuden takia elastisen vastimen käytöllä saatava etu on lähinnä levyn pinnan ulkonäön pysyminen hyvänä särmäyksessä. Käytetty elastomeerityyny lepäsi vapaasti alatyökalun päällä, eikä tyynyn päädyillä ollut tukea. Tästä seurasi muotovirhe, kun levyt eivät taipuneet päistä yhtä paljon kuin keskeltä. Elastomeeritaivutuksissa käytettiin erikokoisia painimia (kärjen pyöristyssäde 1, 2, 3, 6 mm). Tarvittava taivutusvoima vaihteli painimen koon mukaan noin kn:iin (3 mm painimella kn) Takaisinjousto Taulukko 5. Särmätyistä kappaleista mitatut kulmat, takaisinjousto ja säde sekä taivutusvoima. Painimen säde 3 mm. Takaisnjousto (astetta) X Kaava PO PI Korjattu kaava Kuva 8. Takaisinjoustokaava saatiin täsmäämään mitattujen tulosten kanssa muuttamalla kaavan kertoimet ja vakio seuraavalla tavalla a = -0,00018, b = 0,13 ja c = 4,5 (ax 2 +bx+c) Kulma 1 [ ] Kulma 2 [ ] Takaisinjousto [ ] Voima [kn] Säde [mm] W25 PO 82,4 89,6 7, ,5 PO s 82,1 89,4 7, ,5 PI 82,5 90,3 7, PI s 82,7 90,3 7, ,5 W35 PO 79,8 89,8 9, ,5 PO s 80,0 89,8 9, ,5 PI 79,9 90,1 10, ,5 PI s 79,9 90,1 10, ,5 W45 PO 76,7 90,1 13,3 86 5,5 PO s 77,1 90,1 13,0 87 5,5 PI 76,1 89,5 13, PI s 76,2 89,5 13,

16 4.1.5 Särmäys: ruostumaton teräs H C850 Muovauksen neljännessä koesarjassa testimateriaalina oli Outokummun austeniittinen lujitusvalssattu teräs H C850. Materiaalia oli 4 eri levynpaksuutta: 2, 3, 5 ja 5,5 mm. Tärkeimpänä tavoitteena oli tutkia Outokummun takaisinjoustokaavan soveltuvuutta materiaalille. Kaava on esitetty luvussa Materiaalille tehtiin särmäyskokeet. Särmäyksissä käytettiin 3 eri levyistä vastinta (25, 35 ja 45 mm), käytettyjen paininten säteet olivat 2, 3 ja 5 mm, kullekin levylle paksuuttaan lähinnä vastaava ylätyökalu. Taivutusten yhteydessä mitattiin taivutusvoima särmäyspuristimeen liitetyn paineanturin avulla, takaisinjousto määritettiin taivutusvideoista. Takaisinjoustomittauksen tulokset on esitetty kuvassa 9. Takaisinjousto luonnollisesti kasvaa kun levy ohenee tai alatyökalu levenee. Taivutusvoimamittauksen tulokset on esitetty kuvassa 10. Takaisinjousto Taivutusvoima 14, Takaisinjousto [ o ] 12,0 10,0 8,0 6,0 4,0 2,0 W45 PI W45 PO W35 PI W35 PO W25 PI W25 PO Voima [kn] PI-5,5 PO5,5 PI-5 PO-5 PI-3 PO-3 PI-2 PO-2 0,0 5,5 5,0 3,0 2,0 Levynpaksuus [mm] 0 W45 W35 W25 Alatyökalu Kuva 9. Koesarjan näytteiden keskimääräinen takaisinjousto levynpaksuuden, taivutussuunnan ja alatyökalun leveyden mukaan. Kuva 10. Mitatut taivutusvoimat eri levynpaksuuksilla ja alatyökaluilla. Kohdassa W25 ovat vihreät merkit sinisten alla. Koemateriaali ei asettunut takaisinjoustokaavan antamalle käyrälle lukuun ottamatta paksuimpia levyjä (5 ja 5,5 mm), jotka käyttäytyivät testialueella kaavan ennustamalla tavalla. Testilevyistä ohuin jäi kauimmaksi kaavan ennusteesta, 3 mm paksu testilevyn takaisinjouston kehittyminen taas jäi ennustettua vaisummaksi. Tulokset on esitetty vaihteluväleineen kuvassa 11, lisänä myös H C1000 -teräksen takaisinjousto. Kaavaa kehitettiin vastaamaan paremmin koemateriaaleja, lopputulos on esitetty luvussa

17 Takaisinjousto [ o ] x 5,5 PI 5,5 PO 5 PI 5 PO 3 PI 3 PO 2 PI 2 PO Takaisinjousto kaavan mukaan C1000-PO Kuva 11. Mitattu keskimääräinen takaisinjousto ja takaisinjousto kaavan mukaan. K-arvona on käytetty lukua 1,3 ja kimmokertoimena 200 GPa. Levynpaksuutena käytettiin levynpaksuuden nimellisarvoa. Särmättyihin taipeisiin ei muodostunut koetaivutuksissa säröjä, mutta levyn leikkausreunoihin syntyi pieniä säröjä jäysteen puolen jäädessä ulkotaipeeseen. 2 mm levyllä taipeen reunoista tai pinnasta ei voinut havaita silmämääräisesti minkäänlaisia venymisen aiheuttamia jälkiä, muilla materiaaleilla venynyt alue erottui sitä paremmin, mitä pienempää vastinta taivutuksessa oli käytetty. 25 mm leveä vastin alkaa olla jo melko pieni 5 ja 5,5 mm paksuille levyille, mikä näkyy taipeen pinnanlaadussa ja taivutusvoiman kasvamisena (kuva 8). 2 ja 3 mm paksut levyt muovautuivat hyvin kaikkiin vastimiin Rullamuovaus: Optim 1100 ja 960 QC, H C850 ja C1000 Tutkimuksen tavoitteena oli selvittää koemateriaalien muovattavuus rullamuovauksessa ja laseravusteisessa rullamuovauksessa. Tavoitteena oli aikaansaada mahdollisimman pieni vaurioitumaton taivutussäde. Optim-teräksille rullamuovaus oli selvästi parempi taivutusmuoto verrattuna vapaataivutukseen, taipeen sisäsäde saatiin % pienemmäksi ilman näkyviä vaurioita 90 asteen taivutuksessa. Rullamuovaus onnistuttiin tekemään myös koko levyn pituudelle. Ongelma oli levyjen vääntyminen, joka oli huomattavaa. Levyn tuentaa pitäisi kehittää jotta ongelmasta päästäisiin. Ruostumattomat teräkset taipuivat hyvin myös särmäämällä, joten rullamuovauksella ei pystytty parantamaan taivutustulosta. Kunnollisia tuloksia laseravusteisesta rullamuovauksesta ei saatu, johtuen laitteisto-ongelmista. Käytetty laitteisto ei ollut sopiva näin paksujen levyjen laseravusteiseen muovaukseen. Laseravusteista rullamuovausta olisi hyvä testata vielä jatkokehitetyllä laitteistolla, koska käytettävissä ollut laitteisto ei olut sopiva valituille levynpaksuuksille Takaisinjoustokaava lujille austeniittisille ruostumattomille teräksille Yhtenä ULLE-projektin tavoitteista oli tutkia, sopiiko kappaleessa esitetty Outokummun ohuille austeniittisille teräksille kehitetty takaisinjoustokaava lujitusvalssattujen ruostumattomien terästen takaisinjouston arvioimiseen. Kokeiden perusteella etenkin ohuilla levynpaksuuksilla takaisinjouston mitatut arvot eivät vastanneet kaavalla laskettuja arvoja. Kaavaa kehitettiin eteenpäin. Muuttujatermiin haettiin kokeellisesti arvot, joilla mitatut pisteet saatiin lähemmäs käyrää. Lopputulos on esitetty kuvassa 12. Samassa kuvassa on sekä lujitusvalssattuilta että 17

18 lujittamattomilta materiaaleilta mitattuja takaisinjoustoarvoja (eri projektissa mitattuja). Lujitusvalssatuille austeniittisille teräksille sopiva kaava ei sellaisenaan parantanut tulosta vähempi lujuisille ohuille materiaaleille, joille kaava alun perin oli kehitetty. Lopullinen kaava (2-5) määriteltiin paloittain levynpaksuuden (1 mm) mukaan. Kuva 12. Kehitystyön tuloksena kaava vastaa paremmin lujitusvalssatun levyn takaisinjoustoa. Kehitetty kaava: Levyn paksuus t>1mm: 2 β (2) = 0,0002x + 0,112 x + 3,5207 x 2 1 v m p0,2 * t = * K * e Rm A * R g E + 1 josta 0,6* t p 0,2 R R Levyn paksuus t 1mm: 2 β (4) = 0,0002x + 0,112 x + 3,5207 R R Ag * E 2 1 v = t m p0,2 + 1 josta x * * K * e (5) t v = v-aukon leveys [mm] t = levyn paksuus [mm] R m = todellinen murtolujuus [N/mm 2 ] R p0,2 = materiaalin myötölujuus [N/mm 2 ] Ag = tasavenymä [%] E = kimmomoduli [GPa] K = taivutuskulmasta ja tapahtumasta riippuva kerroin; Kun R p /t on pieni, K = 90/α 0 v-taivutuksessa ja 1,3 ilmavälitaivutuksessa. R p /t-suhteen ollessa suuri K = R/16. R p on painimen säde. (3) 18

19 4.2 Ultralujien materiaalien leikkaus Leikkauksen työpaketissa tutkittiin erilaisten leikkausmenetelmien soveltuvuutta lujien koemateriaalien leikkaukseen. Käytettyjä menetelmiä olivat laserleikkaus, vesileikkaus, plasmaleikkaus ja mekaaninen leikkaus levyleikkurilla. Vetokoesauvoja ja väsytyssauvoja on valmistettu myös koneistamalla. Leikkaustapojen eroja on tutkittu muovauskokein sekä veto- ja väsytyskokein. Lisäksi aiheeseen liittyen on tehty kandintyö suuntaissaksileikkurin terien kestämisestä lujien materiaalien leikkauksessa. Termisillä menetelmillä leikattaessa leikkausreunaan syntyy lämpövyöhyke, joka voi olla karennut tai pehmennyt materiaalista riippuen ja tyypillisesti leikkausreunaan syntyy levyn paksuuden suuntaisia uria. Myös vesileikkaus jättää levyn reunaan uraisen pinnan. Menetelmillä on toki mahdollista päästä hyvinkin hienoon ja sileään pintaan materiaalista ja levynpaksuudesta riippuen, mutta usein se tarkoittaa myös sitä että leikkausprosessi on hitaampi ja kalliimpi. Mekaaninen leikkaus levyleikkurilla on nopea tapa, mutta materiaalin suuri lujuus aiheuttaa kovaa rasitusta sekä koneelle että terille. Hyvin lujat materiaalit leikkautuvat helposti lohkeamalla, joten myös leikkausreunan laatu saattaa jättää toivomisen varaa (kuva 13). Koneistuksella reunasta saadaan kohtisuora ja tasainen. Lujan materiaalin lastuava työstö saattaa vaatia erikoisteriä ja lastuamisparametrit tulee valita huolella. Kuva 13. Optim 960 QC, 4 mm. Levyleikkurilla leikattua reunaa hiekkapuhalluksen jälkeen Eri leikkaustavat: Optim 1100 ja 960 QC, H C700, H C850 ja C1000 Koesarjassa tutkittiin, millaisia vaikutuksia eri leikkaustavoilla on materiaalien ominaisuuksiin. Koemateriaaleille tehtiin veto- ja väsytyskokeet sekä tutkittiin näytteiden leikkausreunan pinnankarheus ja leikkaustavan vaikutus materiaalin leikkausreunan ja sen läheisyyden kovuuteen. Käytetyt leikkausmenetelmät olivat laserleikkaus Yb:YAG- ja CO 2 -laserilla, vesileikkaus sekä koneistus. Kaikkia koemateriaaleja ei leikattu kaikilla menetelmillä. Kukin leikkaustapa jättää menetelmälle tyypillisen pinnan leikkausreunaan (kuva 14). Pinnankarheuden mittauksessa suurimpia Ra-arvoja antoivat vesileikkaus sekä laserleikkaus Yb:YAG-laserilla, jonka leikkausjälki oli silminnähden huono. Vesileikkauksen kohdalla pinnankarheuden Ra-arvoa heikensi mittauskohta, joka piti valita suurella leikkausnopeudella ajetulta alueelta. Hiilidioksidilaser ja koneistus antoivat molemmat erittäin hyvän pinnanlaadun. Ruostumattomilla teräksillä pinta oli silein koneistettuna mutta Optim-teräksillä koneistuksella ja CO 2 - laserilla lopputulos pinnanlaadun suhteen oli suunnilleen yhtä hyvä. Ra-arvo mitattiin näytteen pituuden suunnassa. Kuva 14. Kolme vasemman puoleista leikkausta on tehty haponkestävälle teräkselle H C700; koneistettu, CO 2 -laser (typpi), Yb:YAG-laser (typpi). Toinen levy oikealta on Optim 960 QC CO 2 -laserilla leikattuna (happi) ja äärimmäisenä oikealla Optim 1100 QC Yb:YAG-laserilla leikattuna (typpi). 19

20 Kovuusmittaukset tehtiin materiaaleille käyttäen 100 g painoa (HV 0,1). Kovuutta ei mitattu kaikilla tavoilla leikatuista koesauvoista kaikilla materiaaleilla. 60 µm etäisyydeltä leikatusta pinnasta tehtiin 5 pisteen mittasarjat, perusaineen kovuus mitattiin 3 pisteestä. Optimteräksillä laserleikattu reuna oli mitatussa kohdassa perusainetta kovempi, ruostumattomilla teräksillä pehmeämpi (taulukko 6). Vetokokeissa esille saatavat erot eri leikkaustapojen välillä eivät olleet järin suuria. Taulukko 6. Kovuusmittauksen näytteet. Materiaali ja leikkaustapa Perusmateriaalin kovuus [HV 0,1] Kovuus 60µm päästä [HV 0,1] Muutos [%] 1100 QC - Yb:YAG QC - CO QC - Yb:YAG C700 - CO C700 - Yb:YAG QC - CO Väsytyskokeissa laserleikatut koesauvat osoittautuivat jonkin verran heikoimmiksi kaikilla materiaaleilla, mutta ero oli selvästi suurin ruostumattomilla teräksillä. Ilmeisesti huonompi tulos johtuu laserleikkauksen jättämän lämpövyöhykkeen heikentävästä vaikutuksesta sekä laserleikkauksen leikkausjäljelle tyypillisistä urista, jotka suovat runsaasti mahdollisia ydintymispaikkoja säröille ja ovat lisäksi epäsuotuisassa suunnassa väsytyskoetta ajatellen. Levyn reunan muokkauslujittuminen voi parantaa väsymiskestävyyttä koneistetuilla kappaleilla. Koska monet terästuotteet pintakäsitellään maalaamalla, työvaiheketjuun voi kuulua teräksen pinnan pohjakäsittely esimerkiksi hiekkapuhaltamalla tai sinkoamalla. Optim-teräksille tehtiin väsytyskokeet myös singottuna, puhallusjauheena oli Durasteel NA 30 G 50 teräskuulaa Steel grit H 24. Tavoitteena oli tutkia, miten sinkous vaikuttaa materiaalin väsymiskestävyyteen. Koesarjan perusteella sinkouksella ei ole ainakaan selvästi havaittavaa vaikutusta Laser-, vesi- ja plasmaleikkaus: nuorrutusteräs S690 QL Koesarjassa tutkittiin leikkaustavan vaikutusta materiaalin reunan muovattavuuteen, mikrorakenteeseen sekä mekaanisiin ominaisuuksiin. Käytetyt leikkausmenetelmät olivat laserleikkaus hiilidioksidilaserilla, vesileikkaus, plasmaleikkaus ja vetokokeiden osalta myös koneistus. Koemateriaalina oli 16 mm paksu nuorrutusteräs S690 QL. Vetokokeissa eri leikkaustavoilla ei tullut esille suurempia eroja myötölujuudessa tai venymissä. Murtolujuuden osalta termisesti leikatuille näytteille saatiin hiukan suuremmat lujuudet, ero koneistettuihin ja vesileikattuihin näytteisiin oli noin 30 MPa. Vetosauvan leveys oli 20 mm. Termisesti leikatessa materiaaliin muodostui lämpövyöhyke, jossa materiaali oli karennut. Lämpövyöhyke oli tasainen ja noin 0,5 mm leveä plasmaleikatussa reunassa. Laserleikatussa näytteessä lämpövyöhyke oli kapeampi, keskellä noin 0,2 mm leveten alaspäin. Molemmilla leikkaustavoilla reunan kovuus oli noin 1,6-kertainen perusaineen kovuuteen nähden. Taulukossa 7 on esitetty plasma- ja vesileikatusta näytteestä mikrorakennekuva sekä kovuusprofiili. Kovuusmittauskuvan tarkastelussa kannattaa huomata että kuviota ei ole skaalattu levyn paksuussuunnassa, levyn todellinen paksuus on 16 mm ja lämpövyöhykkeen leveys 0,2-0,5 mm. Kuvassa vyöhyke näyttää suhteettoman leveältä. Kuva 15. Ylinnä on vesileikattu levy, keskellä plasmaleikattu ja alinna laserleikattu levy. Levyt on taivutettu poikittain valssaussuuntaan nähden 170 mm leveään aukkoon 35 mm -säteisellä painimella. Pinnankarheutta mitattiin näytteiden ylä- ja alareunan tuntumasta. Plasmaleikatussa reunassa pinta oli tasaisin, laser- ja vesileikkauksessa leikkaus oli jättänyt selvät urat. Laserleikattu reuna oli likimain suorakulmainen, plasma- ja vesileikatussa reuna oli viisto. 20

21 Kaikilla testatuilla tavoilla leikatut reunat kestivät hyvin taivutusta, selviä repeämiä ei syntynyt niinkään leikkausreunoihin, kuin itse taipeeseen ja perusmateriaaliin jonkin verran. Laser ja vesileikkauksessa leikkausjälki muodostui selvästi uraiseksi, kun plasmaleikattu levyn reuna oli hyvin sileä. Kun leikkausjälki on epätasainen, reunasärön syntyminen on todennäköisempää, jos voimakkaaseen venytykseen sattuu osumaan syvempi ura. Taulukko 7. Lämpövyöhykkeen kovuus ja mikrorakenne. Laserleikattu Plasmaleikattu ~10 mm 2 mm 1 mm 0,5 mm 0, KA ~10 mm 1,5 mm 1 mm 0,5 mm0, KA Tulosten perusteella leikkaustavan valinnalla ei muovauksen kannalta ole merkitystä. Plasmaleikkauksen etuna materiaalilla oli reunan sileä pinta. Huonona puolena voidaan pitää reunan kulmaa ja pyöristynyttä muotoa, sekä jälkityöstön tarvetta (jäysteen poisto). Laserleikkauksella levyn reunan kulma oli lähellä 90 astetta. Laserin jättämä leikkausjälki oli Ra-mittauksen perusteella kaikkein karhein, mikä voi joissain tapauksissa olla ongelma. Vesileikatussa levyssä leikkausjälki on kohtuullisen sileä. Reunan muoto oli kartiokkaampi kuin laserleikatuissa levyissä, mutta ei niin vino, kuin plasmaleikatuissa levyissä. Vesileikkauksen seurauksena materiaaliin muodostuu ruostetta. Laser- ja vesileikattuihin levyihin ei ollut muodostunut hiontaa vaativaa pursetta Suuntaissaksileikkurin terän kuluminen kovien terästen leikkauksessa Projektiin tehdyssä Janne Lämsän kandintyössä (2009) tutkittiin suuntaissaksileikkurin terien kulumista leikattaessa kovia materiaaleja. Koemateriaaleina olivat 6 mm paksu Raex 400 ja 4 mm paksu Optim 960 QC -teräkset. Tutkimuksen tavoitteena oli selvittää terän kulumista ja kulumiseen vaikuttavia tekijöitä sekä kulumisnopeutta. Terän kulumisen seurantaan käytettiin mikroskooppikuvausta, leikkausreunan analysointia sekä leikkausvoimien ja leikkausäänen tallennusta. Tutkimukseen saatiin uudet terät. Materiaaleille sopivat leikkausvälykset määritettiin kokeellisesti ennen tutkimuksen aloittamista. Ensimmäiset havainnot terien kulumisesta tehtiin 500 leikkauskerran jälkeen, jolloin teräsärmät alkoivat selkeästi pyöristyä ja terän reunaan alkoi syntyä muotovirheitä. Myös leikkausreunaan syntyi voimakkaammin jäystettä. 800 leikkauskerran jälkeen terän pinta oli naarmuuntunut ja terä oli jo selkeästi kulunut. Leikka- 21

22 usvoimat olivat kasvaneet 15 prosenttia alkutilanteeseen verrattuna. Myös jäysteen leveys ja korkeus olivat kasvaneet entisestään. Terät olivat huoltokunnossa. Kokeita jatkettiin, kunnes 1200 leikkauskerran jälkeen huomattiin alaterän rikkoutuneen. Mittaustulosten perusteella terä oli rikkoutunut kuitenkin jo aiemmin, 1100 leikkauskerran jälkeen. Tällöin leikkausreunassa oli tapahtunut selkeä muutos huonompaan ja leikkausvoimat olivat kasvaneet 29 prosenttia. 4.3 Ultralujien materiaalien liittäminen Ultralujien materiaalien liittäminen hitsaamalla muuttaa paikallisesti teräksen mikrorakennetta eri lämpövaikutusalueilla, minkä takia liitoksen mekaaniset ominaisuudet voivat olla perusmateriaalin ominaisuuksista poikkeavia. Onnistuneen lopputuloksen parametrialue on normaalia suppeampi. Liittämistutkimuksessa tutkittavat hitsausmenetelmät olivat MIG/MAG-hitsaus menetelmän yleisyyden ja mekanisoitavuuden takia sekä lisäaineeton laserhitsaus sekä paksuilla materiaaleilla jauhekaarihitsaus Lisäaineeton laserhitsaus: H C700 Tutkimuksen tarkoituksena oli tarkastella materiaalin päittäishitsattavuutta erilaisilla reunanlaaduilla. Koemateriaalina oli 3,2 mm paksu haponkestävä ruostumaton teräs H C700. Austeniittisella ruostumattomalla teräksellä on hyvät absorptio-ominaisuudet sekä suotuisa mikrorakenne laserhitsausta ajatellen. Tutkimuksessa käytetyllä teräksellä laserhitsauksella saavutetaan perinteiseen hitsaukseen verrattuna merkittävästi paremmat mekaaniset ominaisuudet ja pienemmät muodonmuutokset. Yleisesti laserhitsatun sauman laatuun vaikuttavat säteen kuljetustarkkuus ja railopintojen laatu. Levyjä leikattiin sekä tasolaserilla että mekaanisesti levyleikkurilla. Lisäaineettomassa avaimenreikälaserhitsauksessa railotoleranssit ovat tiukat. Lasersäde on kapea nykyaikaisilla tehokkailla hyvän säteenlaadun lasereilla, mikä tiukentaa railotoleransseja entisestään ja nostaa myös liitettävien reunojen laadun vaatimuksia. Tutkimuksessa tarkasteltiin hitsien mikrorakennetta sekä mekaanisia ominaisuuksia kovuusmittauksin ja veto- ja väsytyskokein. Laserhitsauskokeet tehtiin Trumpf HLD 4002 diodipumpatulla Yb:YAG-kiekkolaserilla. Hitsaustulos oli parempi laserleikattuun reunaan, jolla saavutettiin parhaimmillaan B luokan hitsisauma. Minimilämmöntuonti, jolla hitsaustulos oli hyvä, oli 0,024 kj/mm. Levyleikkurilla leikattuun reunaan paras hitasaustulos saavutettiin käyttämällä 0,06 kj/mm lämmöntuontia. Mekaanisesti leikattu reuna on viisto. Reunat kannattaa sijoittaa vastakkain niin, että reunojen viisteet ovat samansuuntaisesti. Tällöin saavutetaan luotettavimmin korkeat mekaaniset ominaisuudet. Mekaaniset ominaisuudet alenivat vasta 0,06 kj/mm suuremmilla lämmöntuonneilla. Laserhitsien väsymisraja oli huomattavasti perusainetta alhaisempi Päittäis- ja pienaliitos MAG-hitsauksella: Optim 960 QC Työn tavoitteena oli tutkia 4 mm paksun Optim 960 QC -teräksen MAG-hitsatun liitoksen staattisia ominaisuuksia, lämmöntuonnin vaikutusta staattisiin ominaisuuksiin sekä keinoja päästä mahdollisimman alhaiseen lämmöntuontiin. Lisäksi tutkittiin liitoksen hitsausvirheiden vaikutusta mekaanisiin ominaisuuksiin. Hitsausvirheitä tehtiin SFS EN ISO 5817 mukaisesti. Teräkselle muodostuu hitsauksessa pehmennyt vyöhyke, jonka leveyteen voidaan vaikuttaa lämmöntuonnilla. Optim 960QC -teräksen hitsaus tulee tehdä erittäin alhaisella lämmöntuonnilla, mikäli tavoitteena on tasaluja liitos. Hitsauskokeet tehtiin sekä päittäisliitoksille että pienaliitoksille kolmella eri lämmöntuontitasolla. Lisäksi päittäisliitoksille tehtiin kaksi hitsausta, joista toisessa tavoiteltiin hyvää liitosta pulssi-mag:lla lämmöntuonnista välittämättä ja toisessa liitokselle t8/5 = 4s alittavaa lämmöntuontia. Päittäisliitoksilla tavoiteltiin eroja tuloksiin tehden hitsausvirheitä, jotka olisivat sallittuja hitsiluokkastandardin sisällä(sfs-en ISO 5817). Hitsausvirheiden vaikutus oli suuri myötölujuuteen, mutta ei murtolujuuteen. Erittäin pienellä 0,24 kj/mm lämmöntuonnilla hitsatuilla liitoksilla päästiin materiaalin nimelliseen 960 MPa:n myötölujuuteen. Mikäli käyttökohteessa liitokselta ei vaadita materiaalin nimellistä vähimmäislujuutta, on 900 MPa:n myötölujuus saavutettavissa kohtuullisella 0,35 0,45 kj/mm lämmöntuonnilla. Pehmeän vyöhykkeen leveys vaikuttaisi näiden tulosten perusteella suoraan liitoksien vetolujuuksiin. 22

23 Pienaliitoksien hitsauksissa varioitiin hitsauspistoolin kohdistusta nurkasta laippalevyn puolelle. Suuria eroja ei kuitenkaan syntynyt vetokokeissa vaikka kohdistuksen paikka oli eri. Mahdollisesti hitsauksen aikainen pehmeneminen alkaa myötämään osin vetokokeen aikana ja silloin ei saada luotettavia vetokoetuloksia myötölujuuden osalta. Murtolujuudet ovat pitkittäiseen suuntaan tehdyissä vedoissa paljon suuremmat kuin poikittaiseen suuntaan. Matalan lämmöntuonnin hitsaus vaatii hyvin koneistetut railot, tarkan levyjen asettelun sekä pitävän levyjen kiinnitykseen. Hitsauspistoolin etäisyyden täytyy pysyä vakiona tai hyvin lähellä vakiota suhteessa levyyn. Pulssi-MAG-hitsaus on suositeltavaa, koska alhaisilla lämmöntuonneilla hitsatessa on vaikea saada tasaista aineen siirtymää Minimilämmöntuonnin määrittäminen: H C700 Lujitusvalssattuja austeniittisia teräksiä hitsattaessa lämmöntuonti aiheuttaa perusaineen lujuuden laskemisen. Koska lämpötilan suuruus ja pitoaika vaikuttavat rekristallisaation aiheuttamaan pehmenemisreaktioon ratkaisevasti, liitoslujuuden maksimoinnin kannalta on tärkeää suorittaa hitsaus mahdollisimman pienellä lämmöntuonnilla. Koemateriaalina oli 3,2 mm paksu lujitusvalssattu haponkestävä ruostumaton teräs H C700. Hitsausaihiot oli leikattu mekaanisesti, hitsausmenetelmänä oli MIGhitsaus. Hitsausliitoksista tehtiin vetosauvoja, jotka vedettiin kuvullisina ja kuvut pois hiottuina. Liitoksista mitattiin kovuusprofiili ja lämmöntuonnit laskettiin käyttäen WeldData ja WeldScan järjestelmiä. Vetokokeissa kuvulliset vetosauvat murtuivat perusaineesta ja kuvuttomat hitsistä. Tämän perusteella liitosten heikoin kohta on hitsiaine. Kuvullisissa hitseissä kuvut tekevät heikommasta hitsiaineesta perusainetta paksumman jolloin liitoksen HAZ on kuvullisen liitoksen heikonkohta. Kovuusmittauksen perusteella liitoksen pehmein kohta on sularajalla ja heti sen jälkeen alkavalla lämpövyöhykkeellä. Lämmöntuonti vaikuttaa sekä hitsiaineen kovuuteen (lujuuteen) että pehmenneen alueen leveyteen. Riittävä tunkeuma saavutetaan luotettavasti 0,3 kj/mm lämmöntuonnilla, kun ilmarako on 0 mm. Tulosten perusteella lämmöntuonti määrää myötölujuuden ja siten hitsaustekninen onnistuminen rajaa saavutettavissa olevan R p0,2 -lujuuden. Ilmarakoa käyttämällä saavutetaan riittävä hitsin tunkeuma pienemmällä lämmöntuonnilla, mikä mahdollistaa suuremman liitoslujuuden kuin jos ilmarakoa ei käytetä. Kokeissa lämmöntuonti 0,15 kj/mm ja 1 mm ilmarako tuotti perusaineen tasoisen murtolujuuden. Myötölujuus jäi selvästi perusaineen myötölujuutta alemmaksi, mutta kuitenkin ylitti käytetylle lisäaineelle luvatun tyypillisen R p0,2 -arvon (520 MPa) ollen noin 550 MPa. Hyvän liitoksen aikaansaavalla 0,15 kj/mm lämmöntuonnilla saatiin 3 mm leveä lämpövyöhyke. Lämmöntuonnin kaksinkertaistaminen kaksinkertaistaa myös pehmeän vyöhykkeen leveyden. Tämän levenemisen seurauksena liitoksen käyttäytyminen muuttuu ja sen murto- ja varsinkin myötölujuus laskevat selvästi. Ilmaraottomalla liitoksella murtolujuus on samalla lämmöntuonnilla hitsattua 1 mm ilmaraollista korkeampi, vaikka kyseisten liitosten myötölujuuksissa ei ole eroa Jauhekaarihitsaus: S690 QL Tutkimuksen tavoitteena oli hitsata mahdollisimman tuottavasti koemateriaalina ollutta 30 mm paksua nuorrutettua S690 QL -terästä ja saada hitsausliitokselle hyvät mekaaniset ominaisuudet. Hitsausmenetelmänä oli jauhekaarihitsaus. Kokeissa käytettiin vakiorailomuotoa, hitsauksen tuottavuutta pyrittiin lisäämään hitsiaineen tuoton ja paloajan avulla. Tutkimuksessa varioitiin lisäainelangan paksuutta, lankatyyppiä (umpi- ja täytelanka), hitsausprosessia (yksilanka ja tandem) sekä virtalajeja (DC+ ja AC). Liitoksissa tavoiteltiin nuorrutettujen lujien rakenneteräslevytuotteiden teknisten toimitusehtojen (SFS-EN A1) mukaisia mekaanisia ominaisuuksia (myötölujuus 690 MPa, murtolujuus MPa, murtovenymä 14 % ja iskusitkeydet 0 C = 35J, -20 C = 30J, -40 C = 27J). Täytelankahitsauksella (yksilanka ja tandem) päästiin 3 palkoa vähemmällä kuin vastaavissa umpilangan hitsauskokeissa. Laskennallisesti umpilankahitsauskokeissa tarvittiin 20 % enemmän palkoja. Verrattaessa yksilanka- ja tandemhitsauskokeita, tandemhitsauksilla palkomäärä oli noin 2 palkoa vähemmän. Tandemhitsausten paloaika oli noin 10 minuuttia (35 43 %) vähemmän kuin yksilankahitsausten. Langan paksuus (2,4-4 mm) vaikutti vain vähän tuottavuuteen. Tuottoisin liitos tehtiin tandemhitsauksena 4 mm 15.27S langalla suorakanttiaaltomenetelmää käyttäen AC/AC-hitsauksena. 23

24 Liitoksille tehtiin taivutuskokeet EN 910 -standardin mukaisesti. Umpilangalla saatiin taivutustesteissä hyvin kestävät liitokset, mutta täytelangalla tehdyssä liitoksessa oli pieniä repeämiä. Täytelangoilla tunkeuma on pienempi kuin umpilangoilla, mikä lisää tuottavuutta mutta toisaalta altistaa hitsausvirheille. Täytelangoilla hitsattaessa mitatut t 8/5 -ajat olivat pidempiä ja tämä näkyi kovuusprofiilissa. Hitsauksissa pyrittiin noin 20 sekunnin t 8/5 -aikaan, kuljetusnopeudet olivat mm minuutissa. Myötölujuustavoitteen suhteen vain yksi liitos täytti vaatimukset, mutta hitsausliitokselle tärkeämpään tavoitemurtolujuuteen ylsivät muut paitsi maksimilämmöntuonnilla hitsattu liitos. Vetokokeessa muutama liitoksista murtui hitsistä, pääosa liitoksista murtui perusaineen puolelta ja niissä oli hyvin samankaltaiset tulokset. Iskusitkeydet täyttyivät hyvin standardin mukaisen toimitusvaatimukset muuten paitsi suurella lämmöntuonnilla hitsattu kappale. Aivan vaativimpiin sovelluksiin nämä saavutetut mekaaniset ominaisuudet eivät sovellu, mutta pieni t 8/5 -jäähtymisajan lyhentäminen parantaisi lujuutta ja iskusitkeyttä. Iskusitkeydeltään umpilangan hitsiaineen iskusitkeys oli parempi kuin täytelangan. Iskusitkeys oli selkeästi alhaisempi liitoksessa jossa lämmöntuontia ei oltu rajoitettu. 4.4 Ultralujien materiaalien laserkäsittelyt Tässä työpaketissa tehtiin koesarja rullamuovaukseen ja särmäykseen. Lisäksi aiheesta on teetetty diplomityö (Jani Kantola 2010), jossa käsitellään laseravusteista mekaanista leikkausta. Ryhmän resurssit eivät kunnolla riittäneet työpaketin käsittelyyn, joten tätä varten aloitettiin uusi projekti (Ultralujien materiaalien paikalliset laserkäsittelyt (ULLA)) jossa tutkimusta on viety pidemmälle Laseravusteinen muovaus: Optim 960 QC Koesarjan tavoitteena oli parantaa koemateriaalin muovattavuutta paikallisen laserkäsittelyn avulla. Laseravusteisuutta on käytetty passiivisesti, eli levy on käsitelty taivealueelta ennakkoon ja muovaus on tehty levyn jo jäähdyttyä. Muovausmenetelmänä käytettiin särmäystä. Koemateriaali oli 4 mm paksu Optim 960 QC. Laserkäsittelyn avulla koemateriaalin muovausominaisuuksia saatiin parannettua merkittävästi. Vastaavasti lujuus alenee. Kuvassa 16 on esitetty laserkäsitelty, särmätty ja litistetty levy. Materiaalin valmistaja suosittelee levylle 14 mm:n minimisisätaivutussädettä. Laserkäsittelyn avulla levyä on taivutettu ilman ulkoisia vaurioita painimella, jonka pyöristyssäde on 4 mm. Laserkäsittelyn avulla materiaalin bainiittis-martensiittinen rakenne saadaan muutettua muovattavalta alueelta erittäin hienorakeiseksi ferriitiksi. Lämpökäsitelty alue on tasaluja kovuuden noustessa nopeasti alueen reunalla perusaineen tasolle. Parhaan muovaustuloksen antavan laserkäsittelyn jälkeen materiaalin myötölujuudeksi tulee noin 580 MPa ja murtolujuudeksi 825 MPa. Tasavenymäksi mitattiin 7,9 % ja murtovenymäksi noin 17 %. Tutkimusta jatketaan ULLA-projektissa, jossa on tarkoitus laserkäsitellä eri materiaaleja jopa 20 mm levynpaksuuteen saakka sekä kokeilla mm. erilaisia jäähdytysaikaan vaikuttavia ratkaisuja. Kuva 16. Optim 960 QC 4 mm laserlämpökäsiteltynä, särmättynä pitkittäin valssaussuuntaan nähden ja litistettynä. Levyn pinnassa näkyy hyvin pieniä halkeamia Laseravusteinen leikkaus: RAEX 400 Laseravusteista leikkausta tutkittiin Jani Kantolan diplomityössä Lujien terästen laseravusteinen leikkaus (2010). Mekaaninen leikkaus levyleikkurilla on nopea ja siksi kustannustehokas tapa terästen leikkaukseen. Suuri lujuus ja kovuus kuitenkin rajoittavat mahdollisuuksia leikata levyä mekaanisesti. Tutkimuksen tavoitteena oli selvittää, pystytäänkö laserkäsittelyn avulla pienentämään kulutusterästen leikka- 24

25 usvoimaa mekaanisessa leikkauksessa. Koemateriaalina käytettiin 6 mm paksua ultralujaa Raex kulutusterästä. Laserkäsittelyjä tehtiin kahdella eri tavalla, jotka olivat lämpökäsittely kapealle alueelle materiaalin pehmittämiseksi ja materiaalin poisto laserablaatiolla niin, että levyyn syntyi alkusärö josta leikkautuminen alkoi. Särötyksiä tehtiin sekä yhdelle puolen, että molemmin puolen levyä. Jäähtyneet lämpökäsitellyt levyt leikattiin suuntaissaksileikkurilla, leikkausvoimaa mitattiin leikkurin hydraulijärjestelmään liitetyn paineanturin avulla. Leikkausreunan hyvyyttä arvioitiin CEF-mittauksen perusteella. Kovuusmittaukset ja leikkausreunatarkastelut osoittivat, että leikkautuminen lähtee liikkeelle pehmenneeltä alueelta. Käytetyt laserkäsittelyparametrit eivät antaneet parasta mahdollista rakennetta leikkaukselle, koska materiaalin jäi jopa hieman karennut vyöhyke käsitellylle alueelle. Tutkimuksessa havaittiin, että laserlämpökäsittelyn avulla voidaan pienentää Raex 400 -teräksen leikkausvoimaa mekaanisessa leikkauksessa. Parhaimmillaan leikkausvoima pieneni noin 24 % perusaineen leikkausvoimaan verrattuna. 4.5 Ultralujien terästen käytön kustannukset Materiaalin valinnassa huomioidaan kannattavuuden näkökulma. Erikoisteräkset ovat usein hankintahinnaltaan kalliimpia kuin tavalliset standarditeräkset. Lisäksi ultralujan terästuotteen valmistaminen saattaa vaatia erikoistyökaluja tai -tapoja, jotka kasvattavat tuotantokustannuksia. Toisaalta joidenkin työvaiheiden kustannukset saattavat ohuemman levynpaksuuden ansiosta myös pienentyä. Lujemmasta materiaalista tehty tuote voi tulla valmistajalleen kalliimmaksi kuin alemman lujuuden teräksestä tehty tuote. Tällöin kannattavuuden määrittää loppuasiakas, joka päättää minkälaisen hinnan hän on valmis maksamaan tuotteen paremmista ominaisuuksista. Jos lopputuotteen hinta saadaankin alemmaksi käyttämällä lujempaa materiaalia, saa tuotteen valmistaja kilpailuedun. Viimekädessä lujemman materiaalin käytön kannattavuus riippuu siis tuotteesta ja sen valmistamiseen tarvittavista työvaiheista. Työpaketin tavoitteena oli selvittää, minkälaisissa tuotteissa ja millä edellytyksillä ultralujien materiaalien käyttö on taloudellisesti kannattavaa. Selvityksessä on käytetty kirjallisuustutkimusta ja yhteistyökumppaneilta saatua materiaalia. Aihetta on tutkittu myös projektiin tehdyssä insinöörityössä. Kustannustieto täydentää muiden työpakettien teknistä tietoa ja auttaa ultralujia materiaalia hyödyntävien tuotteiden materiaali- ja valmistuskustannusten laskennassa Lujien levymateriaalien käytön tila vuonna 2008: kyselytutkimus Projektiin tehdyssä Juuli Eskolan insinöörityössä Ultralujien ja muokkauslujitettujen austeniittisten ruostumattomien terästen levymateriaalien kustannukset ja saatavuus (2008) kartoitettiin kyselytutkimuksella suomalaisten metalliyritysten kokemuksia lujien materiaalien käytöstä. Kyselyyn saatiin vastaus 15 lujista teräksistä kiinnostuneesta yrityksestä, joten otos jäi näin melko pieneksi. Kyselyyn vastanneissa yrityksissä käytettiin eniten teräksiä, joiden murtolujuus on N/mm 2. Jonkin verran käytettiin myös teräksiä, joiden murtolujuus on N/mm 2. Tätä lujempia teräksiä kyselyyn vastanneissa yrityksissä ei juuri käytetty. Vastaajista 7 käytti lähinnä ruostumatonta lujitusvalssattua terästä, tuotteina mm. perävaunut ja säiliöt. Ruostumattomien muokkauslujitettujen teräksen ongelmana pidettiin korkeaa hintaa. Käyttökokemukset olivat pääasiassa positiivisia ja 60 % vastaajista piti myös saatavuutta hyvänä. Osa vastaajista toivoi kattavampaa ohjeistusta materiaalien käytöstä. Yrityksistä neljässä käytettiin enemmän ultralujia teräksiä, yhdeksän 13 vastaajasta aikoi tulevaisuudessa hyödyntää ultralujia materiaaleja. Käyttökohteita oli mm. teollisuuden kunnossapitotöissä ja kulutukselle alttiissa rakenteissa. Teräksen saatavuutta pidettiin ongelmana, hintatasoa ei osattu kommentoida. Käyttäjillä oli sekä hyviä, että huonoja kokemuksia ultralujien terästen käytöstä. Noin kolmannes vastaajista toivoi valmistajalta kattavampaa ohjeistusta terästen käyttöön. Toiveena oli myös, että materiaalien saatavuus olisi parempi. Puolet vastaajista oli sitä mieltä, että suomalaisissa konepajoissa ei ole osaamista tai sopivaa tuotantotekniikkaa ultralujien terästen hyödyntämiseksi. Pääosa vastaajista piti ongelmana suunnittelutaidon puutetta, toivottiin että ultralujien terästuotteiden suunnittelukoulutusta järjestettäisiin ja että tietoa olisi paremmin saatavilla. 25

26 Jos kysely tehtäisiin nyt, vastaukset saattaisivat olla hiukan erilaisia. Käyttökokemukset ovat varmasti kuluneen vuoden aikana lisääntyneet, mikä on myös lisännyt terästen valmistajilta saatavaa ohjeistusta Ultralujien terästen käytön taloudellinen kannattavuus Ultralujien terästen käytön taloudellinen kannattavuus täytyy määrittää tapauskohtaisesti. Hinnan muodostumiseen vaikuttavat niin materiaalin ostohinta kuin kuljetus- ja valmistuskustannuksetkin. Tapauskohtaisesti ultralujan terästuotteen valmistaminen saattaa tulla tekijälleen kalliimmaksi tai halvemmaksi verrattuna vähempilujuisesta materiaalista tehtyyn tuotteeseen. Jos tuote tulee kalliimmaksi, sen täytyy olla loppuasiakkaalle niin houkutteleva esimerkiksi alempien elinkaarikustannusten takia, että hän on valmis maksamaan tuotteesta korkeamman hinnan. Mahdolliset alentuneet valmistuskustannukset taas tulevat suoraan valmistajan hyödyksi. Elinkaarikustannuksia tarkasteltaessa lujasta materiaalista tehdyt tuotteet saadaan helposti näyttämään houkuttelevilta, esimerkiksi Case-esimerkissä 6.2 muutettiin vaihtolavan valmistusmateriaali lujemmaksi. Kontin painoa saatiin pienennettyä n. 800 kg. Pienemmän polttoaineenkulutuksen takia elinkaaren aikana säästetään noin litraa polttoainetta sekä lisäksi hiilidioksidipäästöt pienenevät noin 160 t, kun ajokilometrejä kertyy vuodessa ja käyttöaika on 10 vuotta. Polttoaineen hintojen alati noustessa rahallinen säästö kipuaa huomattaviin summiin. Lujien terästen käyttöön siirryttäessä täytyy ottaa huomioon tiettyjä seikkoja. Hyödyt liittyvät usein rakenteen keventämiseen ja/tai hyötykuorman kasvattamiseen. Lisäksi lujat teräkset mahdollistavat erilaisten toimintojen, esimerkiksi jousien ja liukupintojen, integroinnin rakenteeseen. Keveämpiin rakenteisiin päästään käyttämällä ohuempia levynpaksuuksia. Koska lujuus ei juuri vaikuta materiaalin kimmokertoimeen, materiaalin kaksinkertaista lujuutta ei voida välttämättä hyödyntää tuotteessa täysimääräisenä. Ohuempi materiaali tarkoittaa pienempää rakenteen jäykkyyttä, jota kuitenkin voidaan muovaamalla parantaa, ja näin myös lommahdus-, nurjahdus- sekä värähtelyvaaran kasvamista. Lisäksi ohuempi materiaali vaatii usein parempaa valmistustarkkuutta. Pienemmässä määrässä materiaalia on myös vähemmän varaa esimerkiksi korroosiolle ja myös mahdolliset väsymismurtumat saattavat kasvaa nopeammin kriittisiin mittoihin. Konepajavalmistuksen näkökulmasta lujien terästen käytöllä saavutettavat säästömahdollisuudet ovat mm. hitsauksessa ja leikkauksessa sekä mahdollisesti kevyemmän painon takia kappaleiden ja materiaalien käsittelyssä ja kuljetuksessa. Lujien terästen muovaus on haastavampaa ja koneistus hitaampaa kuin perinteisillä pienempilujuisilla teräksillä. 5 PROJEKTIN ONNISTUMISEN ARVIOINTI Kokonaisuudessaan projektin läpivienti on sujunut ilman suurempia ongelmia. Työpakettien jakaminen koesarjoiksi osoittautui hyväksi keinoksi hallita projektin tutkimuksia. Resursseihin nähden ULLE oli ehkä liiankin laaja-alainen, kaikkiin työpaketteihin ei pystytty tekemään suunniteltuja töitä eikä kaikkiin alussa esitettyihin kysymyksiin saatu vastausta. Toisaalta useamman työstömenetelmän tutkiminen on lisännyt tutkimusryhmän ja muiden osallistuneiden tietoutta ja kokemusta koemateriaaleista kokonaisvaltaisemmin. Ultralujia materiaaleja käsittelevissä jatkoprojekteissa edetään kapeammilla sektoreilla ja pystytään keskittymään valittuihin aihealueisiin syvällisemmin. 5.1 Tavoitteiden toteutuminen Projektin tavoitteet määriteltiin työpakettikohtaisesti ja lisäksi yrityshaastatteluissa kirjattiin ylös yhteistyökumppaneiden toiveita projektin suhteen. Aivan kaikkiin esiin tulleisiin asioihin ei olut resursseja keskittyä projektin toteutusaikana riittävän syvällisesti, joten osa tavoitteista on siirretty jatkoprojekteihin (luku 8 Jatkotoimet ja ehdotukset). Tutkimushankkeen parasta antia on ollut käyttökokemuksen kautta saatu tieto materiaalien käytettävyydestä, jota on siirretty suoraan yrityksille raporttien muodossa. Osa tutkimustuloksista voidaan hyödyntää suoraan, osaa soveltaen. 26

27 Hankkeessa on tutkittu projektisuunnitelman tavoiteasetannassa määriteltyjä aiheita. Uusien menetelmien kehittämisessä keskityttiin etupäässä laseravusteisten menetelmien kehittämiseen (laseravusteinen muovaus ja mekaaninen leikkaus) ja joustava piensarjarullamuovaus. Tärkeimmiksi tavoitteiksi määriteltiin kustannustehokkaiden uusiin ultralujiin levymateriaaleihin perustuvien tuotteiden valmistustekniikoiden ja menetelmien kehittäminen uusien ultralujien levymateriaalien konepajakelpoisuuden selvittäminen uusien ultralujien terästen käyttäytymisen selvittäminen muovauksessa, liittämisessä ja leikkauksessa tehokkaimpien uusien ultralujien levymateriaalien muovauksen, leikkauksen ja liittämisen menetelmien selvittäminen ultralujien levymateriaalien suunnitteluohjeistuksen laatiminen. Tavoitteeseen kustannustehokkaiden uusiin ultralujiin levymateriaaleihin perustuvien tuotteiden valmistustekniikoiden ja menetelmien kehittäminen liittyviä toimenpiteet ja tulokset liittyvät työpakettiin viisi, Ultralujien terästen kustannustehokkuus ja käyttökustannukset. Lisäksi tämän tavoitteen toteuttamiseen liittyvät projektissa toteutetut erilaiset työkalukokeilut ja prototyyppityökalut. Tavoitteen voidaan katsoa toteutuneen vähintäänkin tyydyttävästi. Tavoitteita uusien ultralujien levymateriaalien konepajakelpoisuuden selvittäminen, uusien ultralujien terästen käyttäytymisen selvittäminen muovauksessa, liittämisessä ja leikkauksessa ja tehokkaimpien uusien ultralujien levymateriaalien muovauksen, leikkauksen ja liittämisen menetelmien selvittäminen on toteutettu työpaketeissa 1-3, joissa käytiin läpi ultralujien terästen leikkaus, muovaus ja liittäminen konepajamenetelmin. Näiden työpakettien raportit antavat hyvän kuvan ultralujien levymateriaalien konepajakelpoisuudesta ja käyttäytymisestä konepajaprosesseissa. Tehokkaimpien tapojen selvittämisestä esimerkkinä muovauksen työpaketissa on tutkittu mm. elastisen vastimen käyttöä ja työkalujen valmistamista laminaattitekniikalla. Tavoitteiden voidaan katsoa toteutuneen hyvin. Tavoitteeseen ultralujien levymateriaalien suunnitteluohjeistuksen laatiminen liittyen varsinaista suunnitteluohjetta ei ole projektissa laadittu vaan projektin vastuullinen johtaja prof. Jussi A. Karjalainen on sisällyttänyt ohjeistuksen Ohutlevytuotteen suunnittelu -kurssin materiaaliin, jossa sitä on kehitetty täydellisemmäksi ja josta se on tarvittaessa irrotettavissa omaksi materiaalikseen. Tavoitteen voidaan katsoa toteutuneen hyvin. Projektissa on kirjoitettu 7 konferenssipaperia ja 17 sisäistä raporttia. Projektin puitteissa on voitu tarjota opinnäytetyön aihe 7 opiskelijalle. 5.2 Työllisyysvaikutukset Projekti on tarjonnut määräaikaisen (4-30 kk) työpaikan 4 henkilölle. Lisäksi ULLE on poikinut jatkoprojekteja, jotka työllistävät (Nivalassa 2, Oulussa 6) määräaikaisesti 8 henkilöä. Jatkoprojekteissa olevista yrityksistä kaksi on pieniä aloittavia kasvuyrityksiä, joiden odotetaan työllistävän jatkossa useita kymmeniä henkiä. Toivottavasti tutkimusryhmän työ osaltaan vaikuttaa positiivisesti myös muiden yhteistyöyritysten työllisyystilanteeseen. 5.3 Ohjausryhmän jäsenten kommentteja Yhteistyökumppaneilta saatu palaute on ollut melko vähäistä, mutta pelkästään positiivista. Saatujen kommenttien perusteella tutkimus on tuonut käyttökelpoista tietoa ultralujien materiaalien käytettävyydestä ja käyttäytymisestä antaen pohjaa materiaalien hyödyntämiselle. Sisäisten raporttien selkeyttä ja ymmärrettävyyttä on kiitelty ja samoin hyvin toiminutta yhteistyötä. Kommenttien perusteella projekti on ollut hyvä kokonaisuus, joskin esimerkiksi kustannuksia käsittelevän työpaketin syvemmälle menevä tutkiminen olisi vaatinut kaikilta osapuolilta suurempaa sitoutumista. Tosin aihealue liittyy läheisesti yritysten liiketoimintaan ja on siksi hieman arkaluontoinen julkisen tutkimuksen kohteena. 27

28 6 TALOUS Projektin budjetti oli euroa. Suurin kuluerä oli palkat. Myös ostettaviin palveluihin oli budjetoitu suhteellisen suuri summa, joka oli varattu lähinnä Raahen seudun teknologiakeskuksessa alihankintana tehdyille MIG/MAG-hitsauskokeille. Maksatukset sujuivat hyvin ja projektin budjetti tuli käytettyä. Joissain kululajeissa tuli kustannusylityksiä. Esimerkiksi aineisiin ja tarvikkeisiin meni rahaa selvästi suunniteltua enemmän, koska ilmeni tarvetta instrumentoida projektissa tarvittavia koneita ja hankkia työkaluja. Budjettiylitykset saatiin tasattua kululajimuutoksilla. Budjetti ja rahoitus on esitetty taulukossa 8 ja 9. Taulukko 8. Projektin kustannusten muodostuminen Alkuperäinen Tekesin hyväksymä kustannusarvio Budjetti tehdyn muutoksen jälkeen ajalle Toteutuneet kustannukset ajalta Toteutuneet kustannukset ajalta Toteutuneet kustannukset ajalta Toteutuneet kustannukset yhteensä Hyväksytystä budjetista jäljellä Hankkeen kustannuksista toteutunut % Palkat , , , , ,65 76,47 99,95 % Henkilösivukustannukset , , , , ,76 22,17 99,95 % Yleiskustannukset , , , , ,57 45,38 99,95 % Matkat , , , , ,86-53,86 100,27 % Aineet ja tarvikkeet ,00 795, ,96 127, ,89 3,11 99,96 % Laiteostot/-vuokrat 0 0,00 0,00 0,00 0,00 0,00 0,00 0,00 % Ostettavat palvelut , , , , ,00 0,00 100,00 % Muut kustannukset ,00 121, ,91 37, ,27 6,73 99,83 % YHTEENSÄ , , , , ,00 100,00 99,98 % Henkilösivukulut 29% palkoista Yleiskustannukset palkat+sivukulut 46% Taulukko 9. Projektin rahoitus Hyväksytty rahoitussuunnitelma /Tekes Rahoitusosuudet prosentteina % Toteutunut rahoitus Toteutunut rahoitus Toteutunut rahoitus yhteensä Toteutunut rahoitus prosentteina % Rahoituksesta toteutumatta Tekes tutkimusrahoitus ,00 80,00 % , , ,00 100,00 % 0,00 Yritysrahoitusosuus ,00 20,00 % , , ,00 100,00 % 0,00 YHTEENSÄ ,00 100,00 % , , ,00 100,00 % 0,00 7 JATKOTOIMET JA EHDOTUKSET ULLE oli resursseihin nähden laaja-alainen projekti ja siksi kaikkiin alueisiin ei pystytty syventymään aivan toivotulla tavalla. Jatkossa voimavarat tulisi kohdentaa tiukemmin resurssien mukaisesti jotta hankkeessa syntyisi enemmän konkreettisia tuloksia. Näin osallistuvia yrityksiä voitaisiin palvella paremmin. Tutkimusmenetelmiä on kehitetty projektin aikana, osa metodeista kaipaa vielä lisää hiontaa. Esimerkiksi taivutettujen kappaleiden väsytyskoeprosessia pitäisi kehittää varmemmaksi. Osaa projektin aihealueista aletaan tutkia uusissa, osin jo käynnistyneissä projekteissa. ULLE-projektissa saatiin erittäin lupaavat tulokset ultralujien terästen rullamuovauksessa. Menetelmää aletaan tutkia omassa projektissaan (Rolle). Laseravusteisuuden ympärille rakennettu projekti (ULLA) on jo käynnistynyt ja myös ultralujien materiaalien muovaustutkimuksia jatketaan toisessa projektissa (KuURaK). Jatkoprojektit: Rolle - Ultralujien levymateriaalien erikoisosaaminen ( , budjetti , josta EAKR rahoittaa 80 % ja yritykset 20 %:) ULLA Ultralujien terästen paikalliset laserkäsittelyt ( , budjetti , josta Tekes rahoittaa 85 % ja yritykset 15 %.) 28

29 KuURaK Tutkimus kuumavalssattujen ultralujien rakenne- ja kulutusterästen käytettävyydestä ( , budjetti , josta Tekes rahoittaa 80%, yritykset 20%.) 29

30 8 JULKAISUT Konferenssipaperit 1. Mäntyjärvi K., Tulonen J., Saarnivuo T., Karjalainen J.A.: Properties of Grid Patterns Produced by Laser for Strain Analysis, Proceedings of the IDDRG 2008 International Conference, June 2008, Olofström, Sweden, ISBN (2008) 2. Mäntyjärvi K., Tulonen J., Saarnivuo T., Porter J., Karjalainen J.A.: Grid Patterns by Laser for Forming Strain Analysis, International Journal of Material Forming, Proceedings of the 11 th ESAFORM conference on Material Forming, April 2008, Lyon, France, pp , ISSN (2008). 3. Mäntyjärvi K., Merklein M., Karjalainen J.A.: UHS Steel Formability in Flexible Roll Forming, Key Engineering Materials (Volumes ), pp (2009). 4. Väisänen A. Mäntyjärvi K. Karjalainen J.A.: Bendability of Ultra-High-Strength Steel, Key Engineering Materials (Volumes ), pp (2009). 5. Keskitalo M., Mäntyjärvi K.: Yb:YAG Disc Laser Welding of Austenitic Stainless Steel Without Filler Material, Key Engineering Materials (Volumes ), pp (2009). 6. Mäntyjärvi K. Väisänen A. Karjalainen J.: Cutting Method Influence On The Fatigue Resistance Of Ultra-High-Strength Steel, Proceedings of the 12th ESAFORM Conference on Material Forming, ESAFORM University of Twente. The Netherlands. April 27-29, (2009). 7. Keskitalo M., Mäntyjärvi K.: The Static and Dynamic Strength Properties of Laser Welded Work Hardened Stainless Steel, Proceedings of the 12th NOLAMP Conference in Laser Processing of Materials, 24th-26th of August 2009, Copenhagen, Denmark (2009). 8. Mäntyjärvi K., Karjalainen J.A., Järvenpää A., Ojala J., Keskitalo M., Mäkikangas J.: Water Cooling in Sheet Metal Laser Hardening, Proceedings of the 12th NOLAMP Conference in Laser Processing of Materials, 24th-26th of August 2009, Copenhagen, Denmark (2009). Projektiin tehdyt opinnäytetyöt 1. Juuli Eskola: Ultralujien ja muokkauslujitettujen austeniittisten ruostumattominen terästen levymateriaalien kustannukset ja saatavuus. Insinöörityö, Oulun seudun ammattikorkeakoulu Aleksi Kangas: Leveyssuuntaan säädettävän särmäyspuristimen vastimen suunnittelu. Insinöörityö, Oulun seudun ammattikorkeakoulu Jani Sirviö: Hitsauksen lasersäteenlähteet tekniikan nykytila ja kustannustaso. Insinöörityö, Oulun seudun ammattikorkeakoulu Jukka Räsänen: Kosketuksettoman kulman mittaamisen menetelmät särmäyksessä. Insinöörityö, Oulun seudun ammattikorkeakoulu Janne Lämsä: Suuntaissaksileikkurin terän kuluminen kovien teräksien leikkauksessa. Kandintyö, Oulun yliopisto Antti Määttä: Lujien terästen inkrementaalinen särmäys. Diplomityö, Oulun yliopisto Jani Kantola: Lujien terästen laseravusteinen leikkaus. Diplomityö, Oulun yliopisto

31 Projektin sisäiset raportit WP 1. Ultralujien materiaalien muovaus Muovauksen 1. koesarja: Särmän muodostuminen Muovauksen 2. koesarja: Ruostumaton teräs H C mm Muovauksen 2. koesarja: Ruostumaton teräs H C mm, lisäys raporttiin Muovauksen 3. koesarja: Optim 1100 QC, Optim 960 QC ja Optim 650 MC Muovauksen 4. koesarja: Ruostumaton teräs H C850 paksuudella 2-5,5 mm Muovauksen 5. koesarja: S690 QL Lisäyksiä väsytyskoetuloksiin Väsytyskokeet: Särmätty Optim 1100 QC, 4 mm ja Optim 650 MC, 6 mm Takaisinjoustokaavan sovittaminen austeniittisille lujitusvalssatuille ruostumattomille teräksille Rullamuovaus ja laseravusteinen rullamuovaus: Optim 1100 ja 960 QC, H C850 ja C1000 WP 2. Ultralujien materiaalien leikkaus Leikkauksen 1. koesarja: Eri leikkaustapojen vaikutus levyn mekaanisiin ominaisuuksiin ja dynaamisen rasituksen kestoon Leikkauksen 2. koesarja: S690 QL WP 3. Ultralujien materiaalien liittäminen Austeniittisen EN tyyppisen muokkauslujitetun teräksen lisäaineeton laserhitsaus Yb YAG kiekkolaserilla ULLE Hitsauskokeet materiaalilla Optim 960 QC (päittäis- ja pienaliitos) ULLE Hitsauskokeet: Minimilämmöntuonnin määrittäminen EN H C700 ULLE Hitsauskokeet: Tuottava jauhekaarihitsaus S690 QL teräkselle ULLE Hitsauskokeet: S690 QL-teräksen Implant-kokeet WP 4. Ultralujien materiaalien laserkäsittelyt Laseravusteiset prosessit: Optim 960 QC, 4 mm WP 5. Ultralujien teräksien kustannustehokkuus ja käyttökustannukset Ultralujien terästen käytön taloudellinen kannattavuus Muut dokumentit 1. Särmäyspuristimen laminaattialatyökalu W140. Työselostus

32 2. Särmättyjen kappaleiden kulman mittaus. Menetelmän esittely Särmäyspuristimen paininten kunnostus. Työselostus Särmäyspuristimen ylätyökalun korjaus laserpinnoittamalla. Työselostus Innovatiiviset tuotantoteknologiat projekti Taivutusväsytyskoneen suunnittelu ja valmistus. Työselostus
