1 Radiis arkkitehtuurinen maisemavalaistus

2 2

3 Tunnelman luonti Päivänvalo näyttää maailman kaikessa kauneudessaan. Se leikittelee väreillä ja sävyillä ja luo varjoja ja kontrasteja. Päivän kirkkauden vastapainoksi yön pimeys hämärtää ääriviivat ja luo mystiikkaa, jota valaisevat vain kuu ja tähdet, sieltä täältä pilkottava keinovalaistus ja talojen ikkunoiden kajo. Hienovaraisella ja huolellisesti suunnitellulla ulkovalaistuksella yöstä saadaan luotua tunnelmallinen, jännittävä ja mielenkiintoinen aika, jossa ihmisten on hyvä ja turvallinen olla. Selkeys ja luovuus RADIIS 210 ja RADIIS 109 ovat ratkaisu siihen. 3

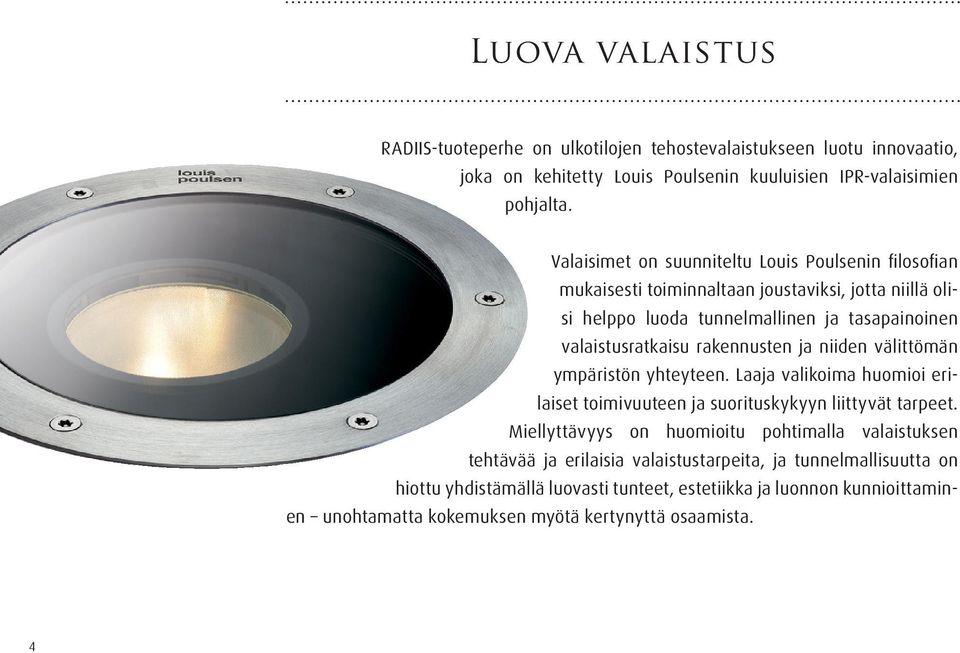

4 Luova valaistus RADIIS-tuoteperhe on ulkotilojen tehostevalaistukseen luotu innovaatio, joka on kehitetty Louis Poulsenin kuuluisien IPR-valaisimien pohjalta. Valaisimet on suunniteltu Louis Poulsenin filosofian mukaisesti toiminnaltaan joustaviksi, jotta niillä olisi helppo luoda tunnelmallinen ja tasapainoinen valaistusratkaisu rakennusten ja niiden välittömän ympäristön yhteyteen. Laaja valikoima huomioi erilaiset toimivuuteen ja suorituskykyyn liittyvät tarpeet. Miellyttävyys on huomioitu pohtimalla valaistuksen tehtävää ja erilaisia valaistustarpeita, ja tunnelmallisuutta on hiottu yhdistämällä luovasti tunteet, estetiikka ja luonnon kunnioittaminen unohtamatta kokemuksen myötä kertynyttä osaamista. 4

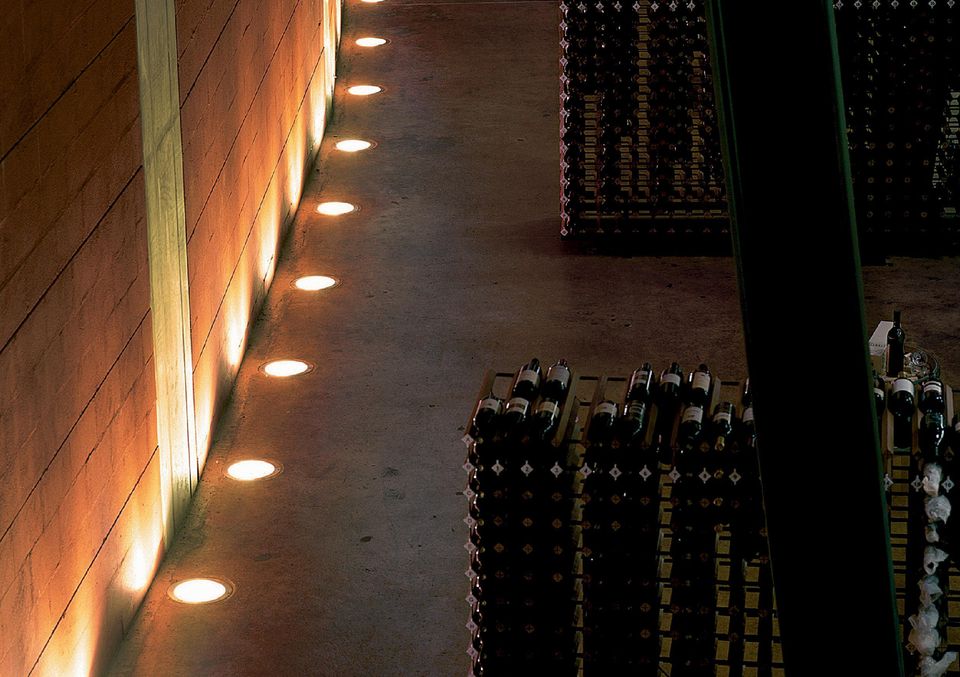

5 5

6 6 210 mm 109 mm

7 Innovaatio RADIIS on maahan upotettavien valaisinten tuoteperhe, jossa on laaja valikoima linssijärjestelmiä. Valaisimia on saatavana kahdessa koossa, ja erilaiset -valonlähteiden voimakkuudet soveltuvat monipuolisesti eri tehtäviin ja haasteisiin. RADIIS 210 on tehokas ja optimaalinen ratkaisu, joka valaisee kauniisti julkisten tilojen suuria ja pieniä kohteita rakennuksia, puita, veistoksia ja muita paikkoja, joissa valaistukselta edellytetään suurta suorituskykyä. RADIIS 109 on pienen kokonsa ansiosta ihanteellinen ratkaisu moniin eri tilanteisiin. Sen ulkohalkaisija on vain 166 mm, ja upotussyvyys on pieni. Kätevä koko mahdollistaa asennuksen hyvin lähelle rakennuksia, puita ja pensaita. 7

8 Monipuolinen ja joustava valaisin RADIIS-tuoteperheessä on täysin uudenlainen linssijärjestelmä, joka on kehitetty vastaamaan modernin, luovan valaistussuunnittelun haasteisiin. RADIIS 210 valaisimen gimbal-versiossa voi valita jonkin kolmesta eri avautumiskulmasta. RADIIS 109 -valaisimessa avautumiskulmia on kaksi. Linssikammiossa on kolme toimintoa: 1. Säädettävä avautumiskulma 2. Zoom-versio 3. Gimbal Radiis 210 -valaisimen zoom-linssiä voi kallistaa niin, että valokeila osuu pystysuoraan pintaan jopa 20 asteen kulmassa. Monipuolisuutensa vuoksi RADIIS-tuoteperhe on paras mahdollinen valinta, kun tavoitteena on luoda optimaalinen ja kestävä valaistuskokemus. 20 mm 360 8

9 Radiis 210- ja Radiis 109 -valaisinten zoomjärjestelmän avulla valokeilan leveys on helposti säädettävissä tarpeen mukaan. Sisäänrakennettu astejako varmistaa tarkat asetukset toistuvissa asennuksissa. 9

10 Erittäin kirkas 10 mm:n lasi Radiis 109 -mallin kehykset Kehysrengas Aisi 316L Musta runko anodisoitua ruiskuvalettua alumiinia Sisäänrakennettu 230 V -liitäntä, voidaan käyttää myös ulkoisen 48 V -liitäntälaitteen kanssa IP 68 -liitin Kehyksen asennustavat Synteettinen asennusrasia Asennussylinteri polykarbonaattia Pystyreuna Asennus ulkoisen liitäntälaitteen kanssa Primær forbindelse Driver Sekundær forbindelse Tasareuna 10

11 Harkittu Kaikissa RADIIS 109 -malleissa on sama kytkentärasia. Jokainen yksityiskohta on tarkkaan harkittu kestämään kulutusta ja helpottamaan asennusta. Käytettäessä ulkopuolista liitäntälaitetta, kytkentäkoteloita on saatavana eri kaapelivahvuuksille. RADIIS 109 -malliin on saatavana sekä pyöreä että nelikulmainen ruostumaton teräskehys. RADIIS 210 -malliin on saatavana vain pyöreä RST-kehys. Kehys voidaan asentaa täys- tai puoliupotettuna. 11

12 12

13 Kasvaa tehtävän mukana Zoom-versioiden säädettävä linssi mahdollistaa valaistuksen hienosäädön kohteen mukaan. Valaistusta voi kirjaimellisesti muokata ajan myötä. Esimerkiksi vastaistutetun puun valaistusta voi säätää vuosien varrella puun kasvaessa. RADIIS 210 Zoom -valaisimen säätövaihtoehdot: 17, 26, 42 ja 62. RADIIS 109 Zoom -valaisimen säätövaihtoehdot: 15, 32, 53 ja

14 Tarkkuus RADIIS 210 GIMBAL -valaisimen linssikokonaisuus on kallistettavissa jopa 40 asteen kulmaan. RADIIS 109 GIMBAL on kallisteettavissa enintään 20 asteen kulmaan. RADIIS GIMBAL -valaisimet ovat äärimmäisen tarkkoja valaistussuunnittelun työvälineitä. Valon jakautuminen on säädettävissä huomattavan tarkasti ja tasaisesti. Jokainen yksityiskohta, esimerkiksi rakennuksen julkisivussa, saadaan korostettua vakaasti ja valitulla voimakkuudella. 14

15

16 16

17 High Output RADIIS 109 -versioon on saatavana myös erittäin tehokas COB--valonlähde, ja yhdessä valaisimeen varta vasten suunnitellun, korkeahyötysuhteisen, kiinteän heijastimen ansiosta voidaan valita kolme erilaista valonjakoa. 17

18 Radiis-tuoteperhe RADIIS 210 ZOOM 36 W:N COB K tai 4000 K RA 85 Hyötysuhde jopa 63 lm/w Säädettävä linssi: 17, 26, 42 ja 62 Ruiskuvalettu alumiinirunko 316 L Kehys harjattua ruostumatonta terästä Kehys: Pyöreä Synteettinen asennussylinteri, tilattava erikseen Kehys pystyreuna tai tasareuna Säädettävissä, lukittavissa paikoilleen Kestää yliajon: enintään kg:n ajoneuvo, nopeus 5 km tunnissa Lisävarusteena anti slip -suojalasi IP68-liitin HO7RN-F-johdoille (2 x 2,5 mm 2 ) IP66, IP67, IP68, IP69 Luokka II IK 10 RADIIS 210 GIMBAL 14 W:N 3000 K tai 4000 K RA 85 Hyötysuhde jopa 53 lm/w Linssivaihtoehdot: 9, 28 tai 43 x 30 Ruiskuvalettu alumiinirunko 316 L Kehys harjattua ruostumatonta terästä Kehys: Pyöreä Synteettinen asennussylinteri, tilattava erikseen Kehys pystyreuna tai tasareuna Säädettävissä, lukittavissa paikoilleen Kestää yliajon: enintään kg:n ajoneuvo, nopeus 5 km tunnissa Lisävarusteena anti slip -suojalasi IP68-liitin HO7RN-F-johdoille (2 x 2,5 mm 2 ) IP66, IP67, IP68, IP69 Luokka II IK 10 18

19 RADIIS 109 ZOOM 14 W:N COB, sisäinen liitäntälaite 13 W:N COB, ulkoinen liitäntälaite 3000 K tai 4000 K RA 85 Hyötysuhde jopa 62 lm/w Säädettävä linssi: 15, 32, 53, 63 Ruiskuvalettu alumiinirunko 316 L Kehys harjattua ruostumatonta terästä Kehys: Pyöreä ja nelikulmainen Synteettinen asennussylinteri, tilattava erikseen Kehys pystyreuna tai tasareuna Säädettävissä, kitkalukitus Kestää yliajon: enintään kg:n ajoneuvo, nopeus 5 km tunnissa Lisävarusteena liukuestolasi IP68-liitin HO7RN-F-johdoille (2 x 2,5 mm 2 ) IP66, IP67, IP68 Luokka II, III IK 10 RADIIS 109 GIMBAL 11 W:N, sisäinen liitäntälaite 10 W:N, ulkoinen liitäntälaite 3000 K tai 4000 K RA 85 Hyötysuhde jopa 65 lm/w Linssivaihtoehdot: 11 ja 31 Ruiskuvalettu alumiinirunko 316 L Kehys harjattua ruostumatonta terästä Kehys: Pyöreä ja nelikulmainen Synteettinen asennussylinteri, tilattava erikseen Kehys pystyreuna tai tasareuna Säädettävissä, kitkalukitus Kestää yliajon: enintään kg:n ajoneuvo, nopeus 5 km tunnissa Lisävarusteena liukuestolasi IP68-liitin HO7RN-F-johdoille (2 x 2,5 mm 2 ) IP66, IP67, IP68 Luokka II, III IK 10 RADIIS 109 HO 14 W:N COB, sisäinen liitäntälaite 13 W:N COB, ulkoinen liitäntälaite 3000 K tai 4000 K RA 85 Hyötysuhde jopa 77 lm/w Heijastimet: 11, 18 ja 40 Ruiskuvalettu alumiinirunko 316 L Kehys harjattua ruostumatonta terästä Kehys: Pyöreä ja nelikulmainen Synteettinen asennussylinteri, tilattava erikseen Kehys pystyreuna tai tasareuna Säädettävissä, kitkalukitus Kestää yliajon: enintään kg:n ajoneuvo, nopeus 5 km tunnissa Lisävarusteena liukuestolasi IP68-liitin HO7RN-F-johdoille (2 x 2,5 mm 2 ) IP66, IP67, IP68 Luokka II, III IK 10 19

20 RADIIS 210 ZOOM RADIIS 210 GIMBAL 16 m 14 m 12 m 10 m 8 m 6 m 4 m 2 m 0 m x 30 20

21 RADIIS 109 ZOOM RADIIS 109 GIMBAL RADIIS 109 HIGH OUTPUT

22 22

23 Ainutlaatuinen työväline RADIIS-tuoteperhe tarjoaa arkkitehdeille ja valaistussuunnittelijoille ainutlaatuisen työvälineen tunnelmallisten valaistusratkaisujen luomiseen. Tuoteperheen ihanteellinen yhdistelmä toiminnallisuutta, mukavuutta ja tunnelmaa on kehitetty hyödyntämällä pitkäaikaista kokemustamme ja tekemällä tiivistä yhteistyötä niiden ihmisten kanssa, joille näiden ominaisuuksien tasapaino on oleellinen osa heidän valaistushankkeidensa onnistumista. Tavoitteena on valon, arkkitehtuurin ja inhimillisyyden ihanteellinen yhteistyö ja sen antama hyvänolontunne. 23

24 IP-luokitus RADIIS-valaisinten toiminta on testattu käytännön tilanteissa myös ääriolosuhteissa. Muuttuvan ilmaston asettamat yhä suuremmat haasteet kohdistuvat myös valaisimiin. Kaikki ulkotiloihin tarkoitetut Louis Poulsen -tuotteet käyvät läpi kattavat testit, jotka varmistavat niiden kestävän äärimmäisiä sääolosuhteita. IP-luokitus määritetään erilaisten testien avulla. Korkea IP-luokitus, esimerkiksi IP68, ei tarkoita tuotteen täyttävän kaikkien sitä pienempien IP-luokitusten vaatimuksia, vaan kunkin tuotteen on selvittävä erikseen kunkin luokituksen testeistä. 24

25 < 1,0 m 0,3-1,0 m 100 kn/m2. 3 min. 3m 30 min. 30 min. IP66. Pölytiivis ja suojattu veden tunkeutumista vastaan, kun vesi suihkuaa enintään 100 kn/m2:n paineella 3 metrin etäisyydeltä 3 minuutin ajan. IP67. Pölytiivis ja vesitiivis jopa 30 minuutin ajan enintään yhden metrin syvyisessä vedessä. IP68. Sama testi kuin IP67-luokituksessa, mutta tässä luokituksessa RADIISvalaisimen on oltava vesitiivis 1 metrin syvyyttä vastaavassa vedenpaineessa. IP69K. Pölytiivis ja suojattu veden tunkeutumista vastaan 10 senttimetrin etäisyydeltä 30 sekunnin ajan, kun veden lämpötila on 80 C, vedenpaine jopa 10 MN/m2, veden virtaus l/min, suihkutuskulma 0, 30, 60 ja 90 ja kiertonopeus 5 kierrosta/min. 25

26 Radiis 210 Konsepti: Valaisin antaa tasaista suunnattua valoa. Kolmen eri valaistusjärjestelmän zoom, gimbal (suunnattava linssi) ja wall washer -sekä eri avautumiskulmien ja valo- ja värisuodattimien ansiosta rakennukset, puutarhat, puut ym. voidaan valaista mitä erilaisimmilla mielenkiintoisilla ja mielikuvituksellisilla tavoilla ja samanaikaisesti lisätä alueen turvallisuutta. Väri/pinta: Lasi, ruostumaton teräs. Materiaalit: Valaisinrunko: Ruiskuvalettu anodisoitu alumiini. Kehysrengas: Harjattu ruostumaton teräs, 316L. Lasi: Erikoiskirkas karkaistu lasi. Liitäntälaitekotelo: Synteettinen. Asennussylinteri: Synteettinen. Asennus: Asennuksessa on käytettävä asennussylinteriä (tilataan erikseen). IP68-liitäntälaitekotelo/ kytkentärasia on valmiiksi tiivistetty, esijohdotettu ja varustettu IP68-liittimin. Asennuskaapeli on varustettu IP68-liittimellä H07RN-F Ø 7 12 mm (2 x 2,5 mm²) johtoa varten. Sarjakytkentä: Kyllä. Hyväksytty max kg painokuormalle. Paino: Enintään 6kg. Luokka: Kotelointiluokka IP66, IP67, IP68, IP69K. IK10. Eristysluokka II. Tuotekoodi Mitat Valonlähde Väri/pinta Valonjako Valaisinrunko RAD-210 Ø280 14W 3000K RUOSTUMATON TERÄS 106 x 66 Zoom 14W 4000K Wall Washer 36W 3000K 9 gimbal 36W 4000K x30 Lisätiedot: Asennuksessa on käytettävä asennussylinteriä (tilataan erikseen). IP66: kestää 100 kn/m² n vedenpaineen 3 metrin etäisyydeltä 3 minuutin ajan. IP67: Väliaikainen upotus veden alle (30 minuuttia 1 m:n syvyydessä). IP68: kestää pysyvän upottamisen veden alle max. yhden metrin syvyydessä. IP69K: Pölynkestävä ja suojattu 80-asteiselta lämpimältä vedeltä enintään 10 MN/m2:n paineella 10 cm:n etäisyydeltä 30 sekunnin ajan 0, 30, 60 ja 90 asteen ruiskutuskulmalla nopeuden ollessa 5 kierrosta minuutissa. Suodatin-, häikäisysuoja- ja heijastinvaihtoehdot määräytyvät valaisinmallin mukaan. Kaikki vaihtoehdot eivät ole saatavilla kaikkiin valaisinmalleihin. Käytä konfiguraattoria tai tutustu koko valikoimaan kotisivuillamme osoitteessa 26

27 Z00M Z00M Z00M Z00M Gimbal TS 782 TS 781 TS 780 TS 779 TS Imax 2815 cd/klm 17 Imax 1751 cd/klm 26 Imax 1006 cd/klm 42 Imax 603 cd/klm 62 Imax cd/klm 9 Gimbal Gimbal TS 777 TS 778 Wall washer TS Imax 2865 cd/klm 28 Imax 1409 cd/klm Imax 393 cd/klm 106 β=66 27

28 Radiis 109 Konsepti: Valaisin antaa tasaista suunnattua valoa. Kolmen eri valaistusjärjestelmän zoom, gimbal (suunnattava linssi) ja high efficiency (erittäin tehokas optinen heijastin) -sekä eri avautumiskulmien ja valo- ja värisuodattimien ansiosta rakennukset, puutarhat, puut ym. voidaan valaista mitä erilaisimmilla mielenkiintoisilla ja mielikuvituksellisilla tavoilla ja samanaikaisesti lisätä alueen turvallisuuden tuntua. Väri/pinta: Lasi, ruostumaton teräs. Materiaalit: Valaisinrunko: Ruiskuvalettu anodisoitu alumiini. Kehysrengas: Harjattu ruostumaton teräs, 316L. Lasi: Erikoiskirkas karkaistu lasi. Liitäntälaitekotelo: Synteettinen. Asennussylinteri: Synteettinen. Asennus: Asennuksessa on käytettävä asennussylinteriä (tilataan erikseen). IP68-liitäntälaitekotelo/ kytkentärasia on valmiiksi tiivistetty, esijohdotettu ja varustettu IP68-liittimin. Asennuskaapeli on varustettu IP68-liittimellä H07RN-F Ø 7 12 mm (2 x 2,5 mm²) johtoa varten. Sarjakytkentä: Kyllä. Hyväksytty max kg painokuormalle. Paino: Enintään 1,5kg. Luokka: Kotelointiluokka IP66, IP67, IP68. IK10. Eristysluokka II, III. Tuotekoodi Mitat Valonlähde Väri/pinta Luokka Lysteknik Valonjako Johtotyyppi RAD-109 Ø161 10W 3000K RUOSTUMATON TERÄS II Zoom SIS.LIIT.LAITE 165x165 10W 4000K III 11 gimbal ULKOP.LIIT.LAITE 11W 3000K 11 HO High Output 11W 4000K 18 HO 13W 3000K 31 13W 4000K 40 HO 14W 3000K 14W 4000K 28 Lisätiedot: Asennuksessa on käytettävä asennussylinteriä (tilataan erikseen). IP66: kestää 100 kn/m² n vedenpaineen 3 metrin etäisyydeltä 3 minuutin ajan. IP67: Väliaikainen upotus veden alle (30 minuuttia 1 m:n syvyydessä). IP68: kestää pysyvän upottamisen veden alle max. yhden metrin syvyydessä. Suodatin-, häikäisysuoja- ja heijastinvaihtoehdot määräytyvät valaisinmallin mukaan. Kaikki vaihtoehdot eivät ole saatavilla kaikkiin valaisinmalleihin. Käytä konfiguraattoria tai tutustu koko valikoimaan kotisivuillamme osoitteessa

29 Z00M Z00M Z00M Z00M Gimbal TS 815 TS 816 TS 817 TS 818 TS Imax 3220 cd/klm 15 Imax 1469 cd/klm 32 Imax 838 cd/klm 53 Imax 558 cd/klm 63 Imax cd/klm 11 Gimbal High OUTPUT High OUTPUT High OUTPUT TS 820 TS 821 TS 822 TS Imax 2750 cd/klm 31 Imax 9993 cd/klm 11 Imax 4346 cd/klm 18 Imax 1624 cd/klm 40 29
