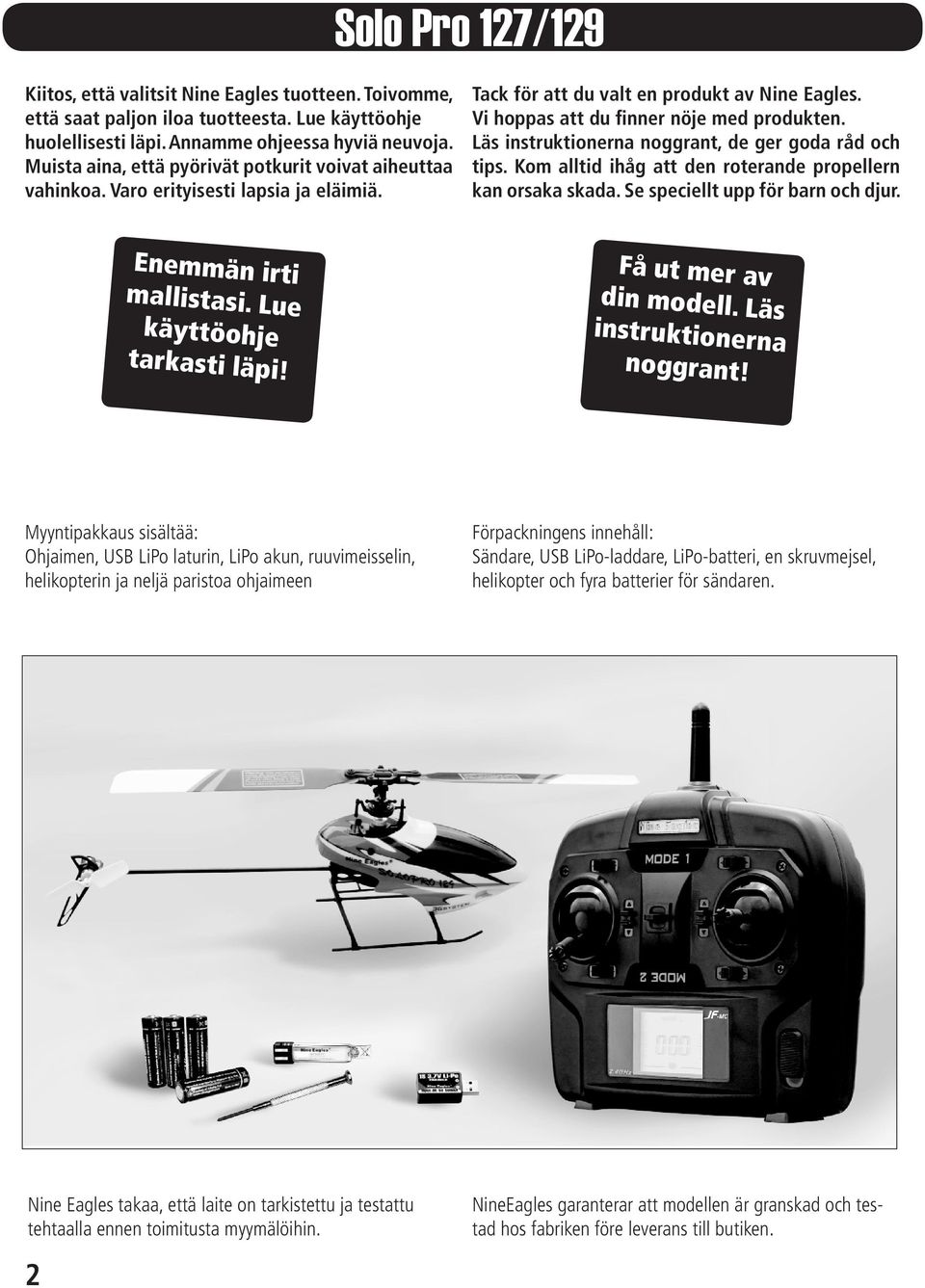

2 Solo Pro 127/129 Kiitos, että valitsit Nine Eagles tuotteen. Toivomme, että saat paljon iloa tuotteesta. Lue käyttöohje huolellisesti läpi. Annamme ohjeessa hyviä neuvoja. Muista aina, että pyörivät potkurit voivat aiheuttaa vahinkoa. Varo erityisesti lapsia ja eläimiä. Tack för att du valt en produkt av Nine Eagles. Vi hoppas att du finner nöje med produkten. Läs instruktionerna noggrant, de ger goda råd och tips. Kom alltid ihåg att den roterande propellern kan orsaka skada. Se speciellt upp för barn och djur. Enemmän irti mallistasi. Lue käyttöohje tarkasti läpi! Få ut mer av din modell. Läs instruktionerna noggrant! Myyntipakkaus sisältää: Ohjaimen, USB LiPo laturin, LiPo akun, ruuvimeisselin, helikopterin ja neljä paristoa ohjaimeen Förpackningens innehåll: Sändare, USB LiPo-laddare, LiPo-batteri, en skruvmejsel, helikopter och fyra batterier för sändaren. Nine Eagles takaa, että laite on tarkistettu ja testattu tehtaalla ennen toimitusta myymälöihin. 2 NineEagles garanterar att modellen är granskad och testad hos fabriken före leverans till butiken.

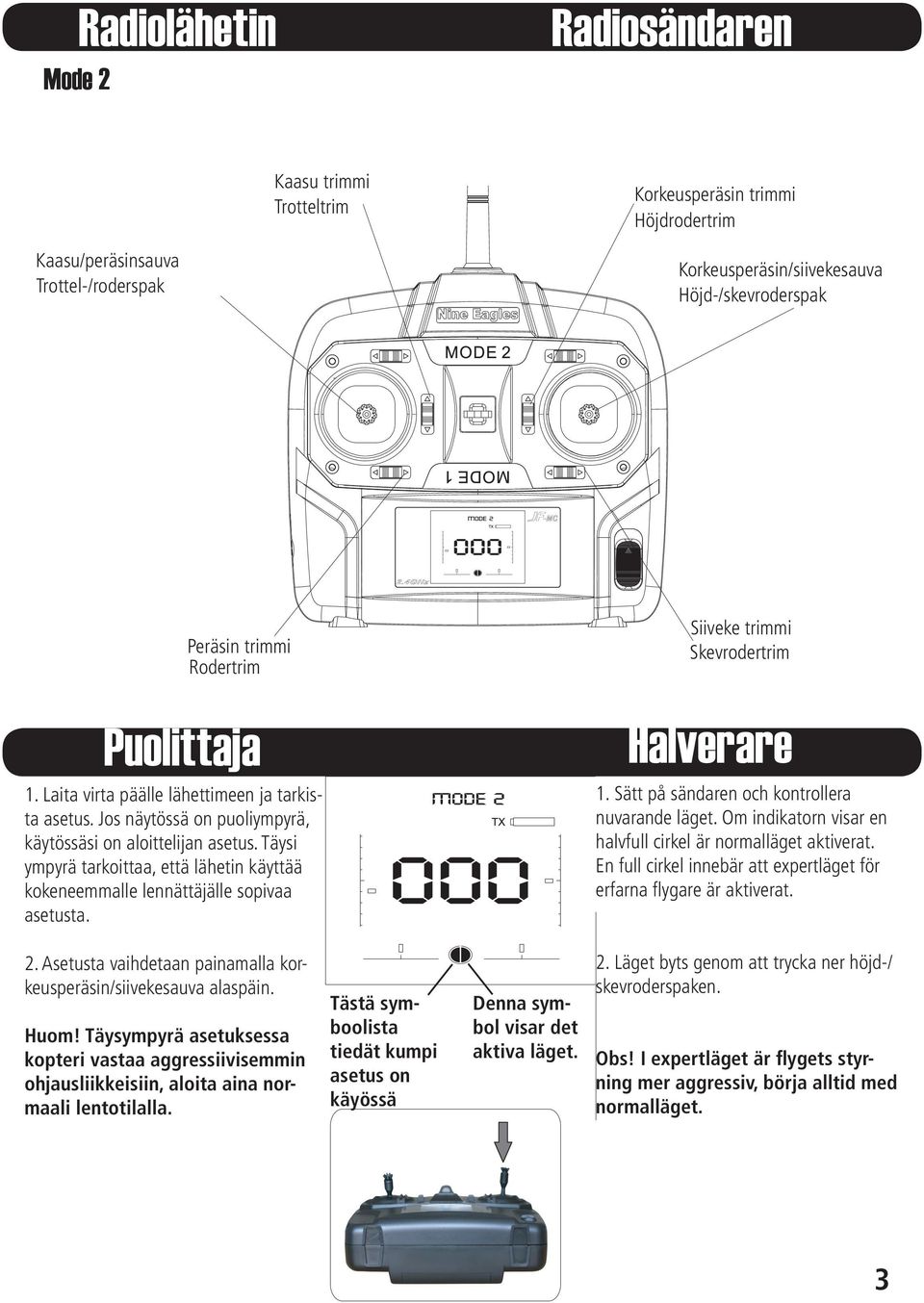

3 Radiolähetin Mode 2 Radiosändaren Kaasu/peräsinsauva Trottel-/roderspak Kaasu trimmi Trotteltrim Korkeusperäsin trimmi Höjdrodertrim Korkeusperäsin/siivekesauva Höjd-/skevroderspak Peräsin trimmi Rodertrim Puolittaja 1. Laita virta päälle lähettimeen ja tarkista asetus. Jos näytössä on puoliympyrä, käytössäsi on aloittelijan asetus. Täysi ympyrä tarkoittaa, että lähetin käyttää kokeneemmalle lennättäjälle sopivaa asetusta. Siiveke trimmi Skevrodertrim Halverare 1. Sätt på sändaren och kontrollera nuvarande läget. Om indikatorn visar en halvfull cirkel är normalläget aktiverat. En full cirkel innebär att expertläget för erfarna flygare är aktiverat. 2. Asetusta vaihdetaan painamalla korkeusperäsin/siivekesauva alaspäin. Huom! Täysympyrä asetuksessa kopteri vastaa aggressiivisemmin ohjausliikkeisiin, aloita aina normaali lentotilalla. Tästä symboolista tiedät kumpi asetus on käyössä Denna symbol visar det aktiva läget. 2. Läget byts genom att trycka ner höjd-/ skevroderspaken. Obs! I expertläget är flygets styrning mer aggressiv, börja alltid med normalläget. 3

4 Mode 1 ja Mode 2 Pohjoismaissa Mode 2 on yleisesti käytetty mutta halutessasi voit muuttaa ohjaimen myös Mode 1 ohjaustavalle. Mode 1 och Mode 2 I Norden används vanligtvis Mode 2 men du kan byta flygsättet till Mode 1 om du så vill. 1. Sammuta ohjain. 2. Avaa neljä ruuvia ohjaimen etupaneelista. 3.Nosta ohjauspaneeli irti ohjaimesta ja käännä sitä 180 astetta. 4. Aseta paneeli takaisin paikoilleen ja kiristä ruuvit takaisin paikoilleen. 1. Slå av sändaren. 2. Öppna de fyra skruvarna på sändarens frampanel. 3. Lyft bort frampanelen och vänd den 180 grader. 4. Sätt panelen tillbaka och spänn skruvarna. Lataus 1.Kytke virta lähettimeen. 2.Aseta LiPo-akku ohjaimen latausporttiin ohjaimesta kuuluu didi ääni ja lataus symbooli lähtee rullaamaan lähettimen näytössä. 3.Akun latautuessa ohjain pitää tasaisinväliajoin didi äänen. 4.Akun tullessa täyten merkkiääni on pidempi ja lataus symbooli lakkaa pyörimästä ohjaimen näytöllä. Huom! Akkua ei saa jättää latausporttiin kun se on tullut täyteen! Laddning 1.Sätt på sändaren. 2.Koppla LiPo-batteriet till sändarens laddningsport - sändaren pipar och laddningssymbolen börjar rulla på skärmen. 3.Under laddningen pipar sändaren med jämna mellanrum. 4.Då batteriet är laddat kommer det en längre ljudsignal och laddningssymbolen på sändarens skärm stannar upp. Obs! Batteriet får inte lämnas kopplad till laddningsporten då laddningen är klar! Älä koskaan jätä laturia lataamaan ilman valvontaa! Lämna aldrig laddaren obevakad då den är i bruk! 4

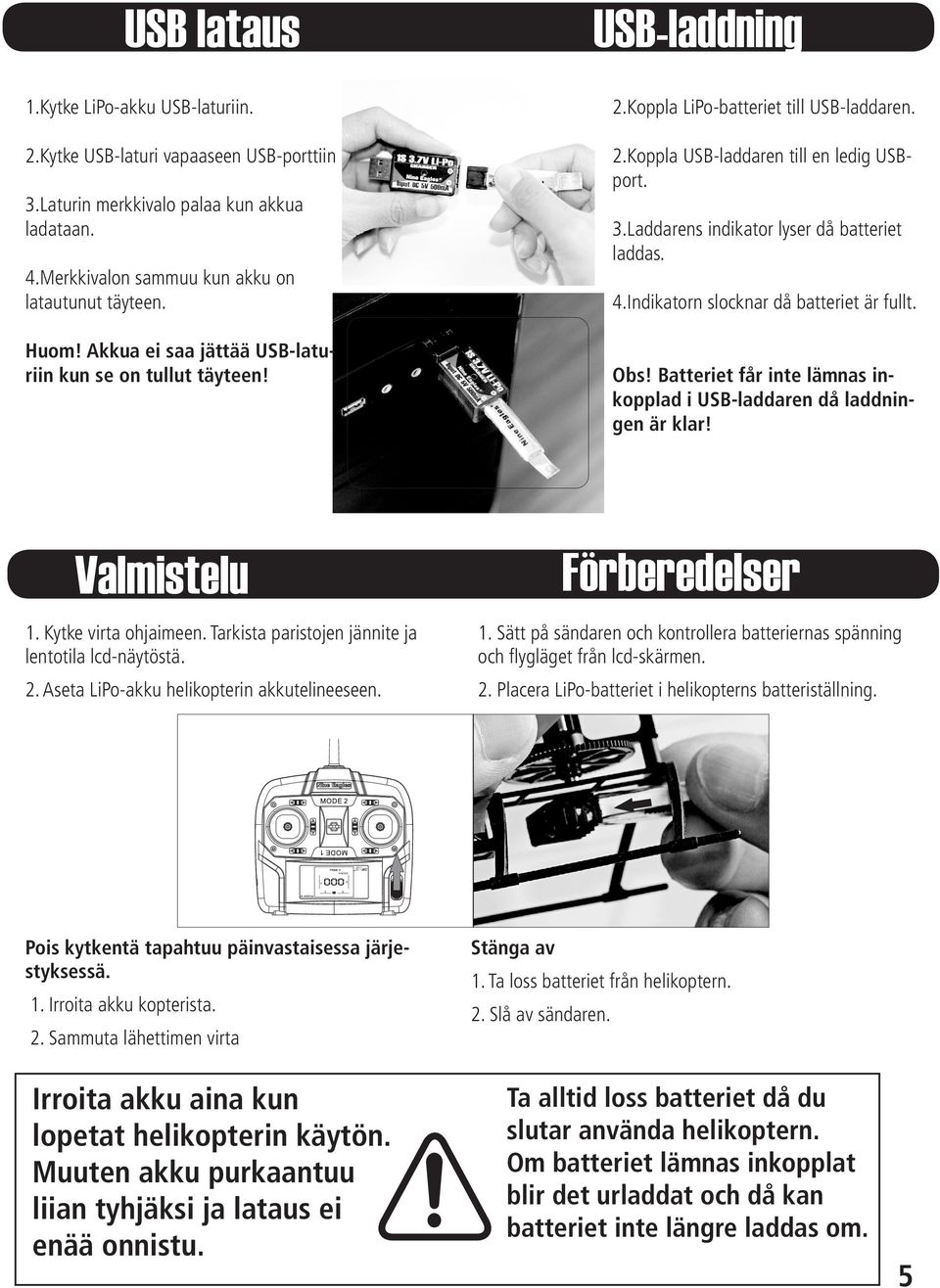

5 USB lataus 1.Kytke LiPo-akku USB-laturiin. 2.Kytke USB-laturi vapaaseen USB-porttiin 3.Laturin merkkivalo palaa kun akkua ladataan. 4.Merkkivalon sammuu kun akku on latautunut täyteen. Huom! Akkua ei saa jättää USB-laturiin kun se on tullut täyteen! USB-laddning 2.Koppla LiPo-batteriet till USB-laddaren. 2.Koppla USB-laddaren till en ledig USBport. 3.Laddarens indikator lyser då batteriet laddas. 4.Indikatorn slocknar då batteriet är fullt. Obs! Batteriet får inte lämnas inkopplad i USB-laddaren då laddningen är klar! Valmistelu 1. Kytke virta ohjaimeen. Tarkista paristojen jännite ja lentotila lcd-näytöstä. 2. Aseta LiPo-akku helikopterin akkutelineeseen. Förberedelser 1. Sätt på sändaren och kontrollera batteriernas spänning och flygläget från lcd-skärmen. 2. Placera LiPo-batteriet i helikopterns batteriställning. Pois kytkentä tapahtuu päinvastaisessa järjestyksessä. 1. Irroita akku kopterista. 2. Sammuta lähettimen virta Stänga av 1. Ta loss batteriet från helikoptern. 2. Slå av sändaren. Irroita akku aina kun lopetat helikopterin käytön. Muuten akku purkaantuu liian tyhjäksi ja lataus ei enää onnistu. Ta alltid loss batteriet då du slutar använda helikoptern. Om batteriet lämnas inkopplat blir det urladdat och då kan batteriet inte längre laddas om. 5

6 Toimintojen testaus Trimmien säätö Ennen kuin aloitat lennätyksen ensimmäistä kertaa, tarkista, että trimmit ovat keskiasennossa. Huom! Tässä mallissa on KaasuSafe -toiminto. Kopterin roottorit eivät ala pyöriä ennen kuin lähettimen kaasutikku on ala-asennossa. Funktionstest Justering av trim Kontrollera att trimmarna är i mitten före första flygningen. Obs! Denna modell är försedd med TrottelSafe. Helikopterns rotorer börjar inte rotera förrän sändarens trottelspak är längst nere. Tarkista kopterin osat Yksikään osa ei saa olla vahingoittunut tai rikki. Vaihda osa välittömästi uuteen, jos huomaat siinä jotain poikkeavaa. Huonoilla osilla kopteria on huomattavasti vaikeampi tai mahdotonta ohjata ja hallita. Voit aiheuttaa turhaa vahinkoa esimerkiksi toisille ihmisille tai esineille. Kun olet itse sitä mieltä, että olet valmis lennättämiseen, valitse avoin paikka. Tarkista, että lähellä ei ole muita ihmisiä, lapsia, eläimiä tai mahdollisia esteitä. Kontrollera delarna i helikoptern Ingen del får vara skadad eller trasig. Sådana delar ska direkt ersättas med nya. Med dåliga delar är helikoptern betydligt svårare eller rent av omöjlig att flyga, i värsta fall leder detta till person- eller andra skador. Då du känner dig färdig för att börja flyga, välj en öppen plats. Se till att andra människor, barn, djur eller föremål inte är i närheten. TEE SEURAAVAT TARKISTUKSET AINA ENNEN GÖR FÖLJANDE GRANSKNINGAR ALLTID LENNÄTYSTÄ: FÖRE FLYGNING: Lähettimen paristojen on oltava kunnossa - näet jännitteen lähettimen näytöltä. spänningen på sändarens skärm. Sändarens batterier bör vara i gott skick - du ser batteri- Osien on oltava kunnolla kiinni. Ruuvit, kori... Delarna bör vara ordentligt på plats. Skruvar, huven... Servojen linkkitangot ovat paikallaan Servonmotorernas länkage bör vara på plats. Moottorien ruuvit ovat kiinni Motorernas skruvar bör vara på plats. Roottorin lavat liikkuvat paikallaan, ei liian löysässä, Rotorbladen bör röra sig fritt; de ska inte vara för löst och mutta ei liian kireälläkään inte för spänt. Kaikki komponentit ovat paikallaan - elektroniikka, Alla komponenter bör vara på plats - elektroniken, motorer... moottorit... Mikään ei ota mihinkään kiinni - esimerkiksi kori lapoihin Inget får fastna någonstans - t.ex. huven får inte beröra Tarkista kaikki maston osat rotorbladen. Granska alla delar i masten. Kiinnitä erityisesti huomiota roottorinlapojen kiinnitykseen. Lavat voivat irrotessaan aiheuttaa vaaratilanteen. Lägg märke till fästningen av rotorbladen. Om bladen lossnar kan de orsaka en farlig situation.

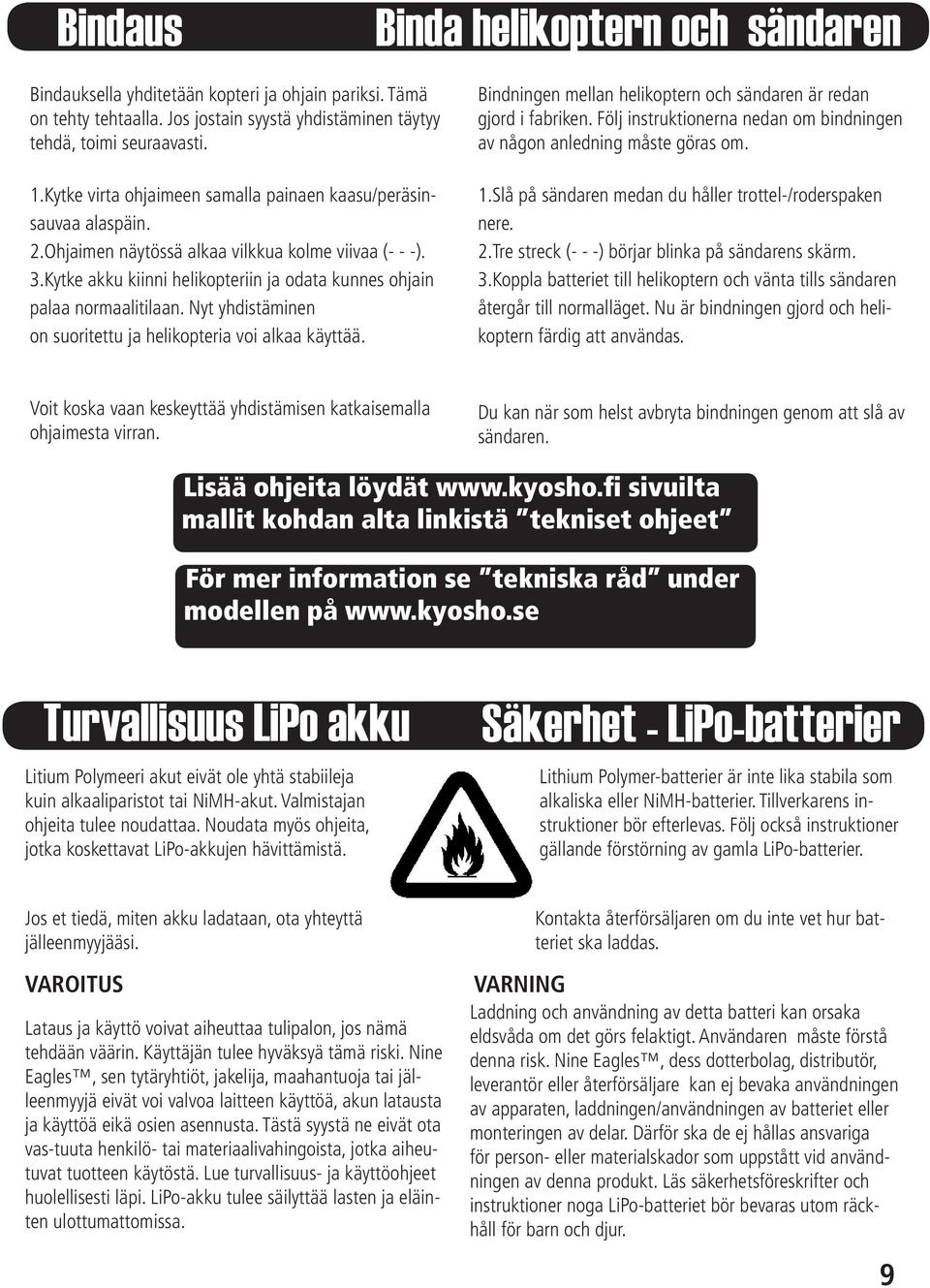

7 Ohjaaminen Styrning Vasen sauva Vänster spak Kaasu Peräsin Ylös Trottel Kääntyy vasemmalle Alas Kääntyy oikealle Oikea sauva Korkeusperäsin Eteen Taakse Roder Upp Vänd till vänster Ner Vänd till höger Höger spak Siiveke Höjdroder Oikealle Vasemmalle Skevroder Framåt Bakåt Till höger Till vänster 7

8 Trimmien säätö Justering av trim Kaasutrimmi Jos roottori pyörii kaasutikun ala-asennossa, säädä trimmiä alaspäin, kunnes pyörintä loppuu. Jos roottori ei pyöri, kun annat kaasua, säädä trimmiä ylös-päin. Trotteltrim Om rotorn roterar då trottelspaken är nere; justera trotteltrimmen neråt tills rotorn stannar. Då rotorn inte roterar då du lyfter på trottelspaken; justera trotteltrimmen uppåt. Sivuperäsintrimmi Jos kopteri kääntyy ilmassa ilman, että kosket sivuperäsintikkuun, säädä trimmiä vastakkaiseen suuntaan. Jos kopterin nokka kääntyy esimerkiksi vasemmalle, trimmiä tulee säätää oikealle. Sidrodertrim Om helikoptern vänder på sig utan att du berör sidroderspaken; justera sidrodertrimmen åt motsatt håll. Då helikopterns nos t.ex. vänder åt vänster justeras trimmen åt höger. Korkeusperäsintrimmi Jos kopteri kulkee eteen- tai taaksepäin ilman, että kosket korkeusperäsintikkuun, säädä trimmiä vastakkaiseen suuntaan. Jos kopteri kulkee itsestään esimerkiksi eteenpäin, säädä trimmiä taaksepäin. Höjdrodertrim Om helikoptern rör sig framåt eller bakåt utan att du berör höjdroderspaken; justera höjdrodertrimmen åt motsatt håll. Då helikoptern t.ex. rör sig framåt justeras trimmen bakåt. Siiveketrimmi Jos kopteri kallistuu oikealle tai vasemmalle ilman, että kosket siiveketikkuun, säädä trimmiä vastakkaiseen suuntaan. Jos kopteri kallistuu itsestään esimerkiksi vasemmalle, säädä trimmiä oikealle. Skevrodertrim Om helikoptern lutar åt vänster eller höger utan att du berör skevroderspaken; justera skevrodertrimmen åt motsatt håll. Då helikoptern t.ex. lutar åt vänster justeras trimmen åt höger. 8

9 Bindaus Binda helikoptern och sändaren Bindauksella yhditetään kopteri ja ohjain pariksi. Tämä on tehty tehtaalla. Jos jostain syystä yhdistäminen täytyy tehdä, toimi seuraavasti. 1.Kytke virta ohjaimeen samalla painaen kaasu/peräsinsauvaa alaspäin. 2.Ohjaimen näytössä alkaa vilkkua kolme viivaa (- - -). 3.Kytke akku kiinni helikopteriin ja odata kunnes ohjain palaa normaalitilaan. Nyt yhdistäminen on suoritettu ja helikopteria voi alkaa käyttää. Bindningen mellan helikoptern och sändaren är redan gjord i fabriken. Följ instruktionerna nedan om bindningen av någon anledning måste göras om. 1.Slå på sändaren medan du håller trottel-/roderspaken nere. 2.Tre streck (- - -) börjar blinka på sändarens skärm. 3.Koppla batteriet till helikoptern och vänta tills sändaren återgår till normalläget. Nu är bindningen gjord och helikoptern färdig att användas. Voit koska vaan keskeyttää yhdistämisen katkaisemalla ohjaimesta virran. Du kan när som helst avbryta bindningen genom att slå av sändaren. Lisää ohjeita löydät sivuilta mallit kohdan alta linkistä tekniset ohjeet För mer information se tekniska råd under modellen på Turvallisuus LiPo akku Litium Polymeeri akut eivät ole yhtä stabiileja kuin alkaaliparistot tai NiMH-akut. Valmistajan ohjeita tulee noudattaa. Noudata myös ohjeita, jotka koskettavat LiPo-akkujen hävittämistä. Säkerhet - LiPo-batterier Lithium Polymer-batterier är inte lika stabila som alkaliska eller NiMH-batterier. Tillverkarens instruktioner bör efterlevas. Följ också instruktioner gällande förstörning av gamla LiPo-batterier. Jos et tiedä, miten akku ladataan, ota yhteyttä jälleenmyyjääsi. VAROITUS Lataus ja käyttö voivat aiheuttaa tulipalon, jos nämä tehdään väärin. Käyttäjän tulee hyväksyä tämä riski. Nine Eagles, sen tytäryhtiöt, jakelija, maahantuoja tai jälleenmyyjä eivät voi valvoa laitteen käyttöä, akun latausta ja käyttöä eikä osien asennusta. Tästä syystä ne eivät ota vas-tuuta henkilö- tai materiaalivahingoista, jotka aiheutuvat tuotteen käytöstä. Lue turvallisuus- ja käyttöohjeet huolellisesti läpi. LiPo-akku tulee säilyttää lasten ja eläinten ulottumattomissa. Kontakta återförsäljaren om du inte vet hur batteriet ska laddas. VARNING Laddning och användning av detta batteri kan orsaka eldsvåda om det görs felaktigt. Användaren måste förstå denna risk. Nine Eagles, dess dotterbolag, distributör, leverantör eller återförsäljare kan ej bevaka användningen av apparaten, laddningen/användningen av batteriet eller monteringen av delar. Därför ska de ej hållas ansvariga för person- eller materialskador som uppstått vid användningen av denna produkt. Läs säkerhetsföreskrifter och instruktioner noga LiPo-batteriet bör bevaras utom räckhåll för barn och djur. 9

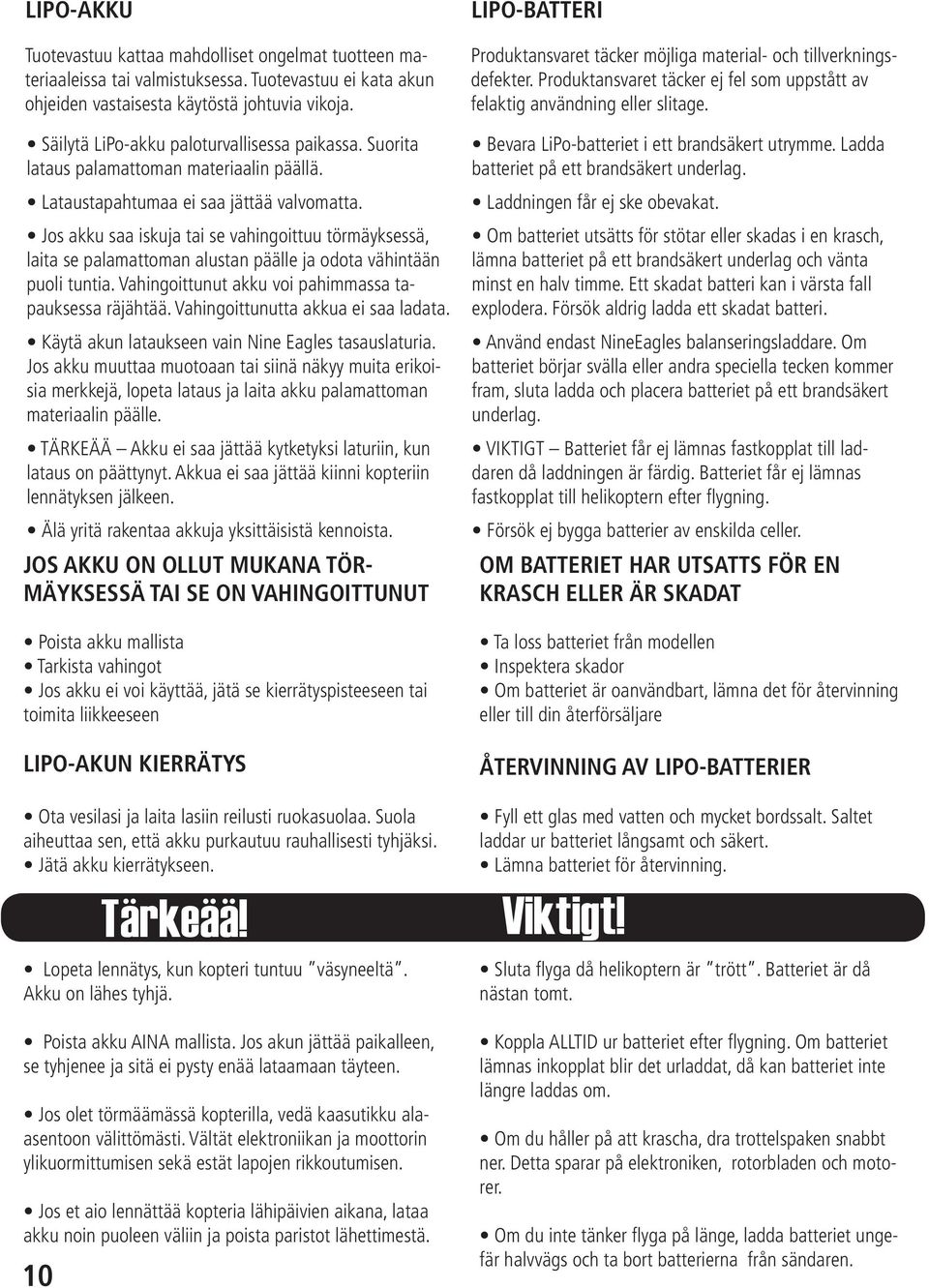

10 LIPO-AKKU Tuotevastuu kattaa mahdolliset ongelmat tuotteen materiaaleissa tai valmistuksessa. Tuotevastuu ei kata akun ohjeiden vastaisesta käytöstä johtuvia vikoja. Säilytä LiPo-akku paloturvallisessa paikassa. Suorita lataus palamattoman materiaalin päällä. Lataustapahtumaa ei saa jättää valvomatta. Jos akku saa iskuja tai se vahingoittuu törmäyksessä, laita se palamattoman alustan päälle ja odota vähintään puoli tuntia. Vahingoittunut akku voi pahimmassa tapauksessa räjähtää. Vahingoittunutta akkua ei saa ladata. Käytä akun lataukseen vain Nine Eagles tasauslaturia. Jos akku muuttaa muotoaan tai siinä näkyy muita erikoisia merkkejä, lopeta lataus ja laita akku palamattoman materiaalin päälle. TÄRKEÄÄ Akku ei saa jättää kytketyksi laturiin, kun lataus on päättynyt. Akkua ei saa jättää kiinni kopteriin lennätyksen jälkeen. Älä yritä rakentaa akkuja yksittäisistä kennoista. JOS AKKU ON OLLUT MUKANA TÖR- MÄYKSESSÄ TAI SE ON VAHINGOITTUNUT Poista akku mallista Tarkista vahingot Jos akku ei voi käyttää, jätä se kierrätyspisteeseen tai toimita liikkeeseen LIPO-AKUN KIERRÄTYS Ota vesilasi ja laita lasiin reilusti ruokasuolaa. Suola aiheuttaa sen, että akku purkautuu rauhallisesti tyhjäksi. Jätä akku kierrätykseen. Tärkeää! Lopeta lennätys, kun kopteri tuntuu väsyneeltä. Akku on lähes tyhjä. Poista akku AINA mallista. Jos akun jättää paikalleen, se tyhjenee ja sitä ei pysty enää lataamaan täyteen. Jos olet törmäämässä kopterilla, vedä kaasutikku alaasentoon välittömästi. Vältät elektroniikan ja moottorin ylikuormittumisen sekä estät lapojen rikkoutumisen. Jos et aio lennättää kopteria lähipäivien aikana, lataa akku noin puoleen väliin ja poista paristot lähettimestä. 10 LIPO-BATTERI Produktansvaret täcker möjliga material- och tillverkningsdefekter. Produktansvaret täcker ej fel som uppstått av felaktig användning eller slitage. Bevara LiPo-batteriet i ett brandsäkert utrymme. Ladda batteriet på ett brandsäkert underlag. Laddningen får ej ske obevakat. Om batteriet utsätts för stötar eller skadas i en krasch, lämna batteriet på ett brandsäkert underlag och vänta minst en halv timme. Ett skadat batteri kan i värsta fall explodera. Försök aldrig ladda ett skadat batteri. Använd endast NineEagles balanseringsladdare. Om batteriet börjar svälla eller andra speciella tecken kommer fram, sluta ladda och placera batteriet på ett brandsäkert underlag. VIKTIGT Batteriet får ej lämnas fastkopplat till laddaren då laddningen är färdig. Batteriet får ej lämnas fastkopplat till helikoptern efter flygning. Försök ej bygga batterier av enskilda celler. OM BATTERIET HAR UTSATTS FÖR EN KRASCH ELLER ÄR SKADAT Ta loss batteriet från modellen Inspektera skador Om batteriet är oanvändbart, lämna det för återvinning eller till din återförsäljare ÅTERVINNING AV LIPO-BATTERIER Fyll ett glas med vatten och mycket bordssalt. Saltet laddar ur batteriet långsamt och säkert. Lämna batteriet för återvinning. Viktigt! Sluta flyga då helikoptern är trött. Batteriet är då nästan tomt. Koppla ALLTID ur batteriet efter flygning. Om batteriet lämnas inkopplat blir det urladdat, då kan batteriet inte längre laddas om. Om du håller på att krascha, dra trottelspaken snabbt ner. Detta sparar på elektroniken, rotorbladen och motorer. Om du inte tänker flyga på länge, ladda batteriet ungefär halvvägs och ta bort batterierna från sändaren.

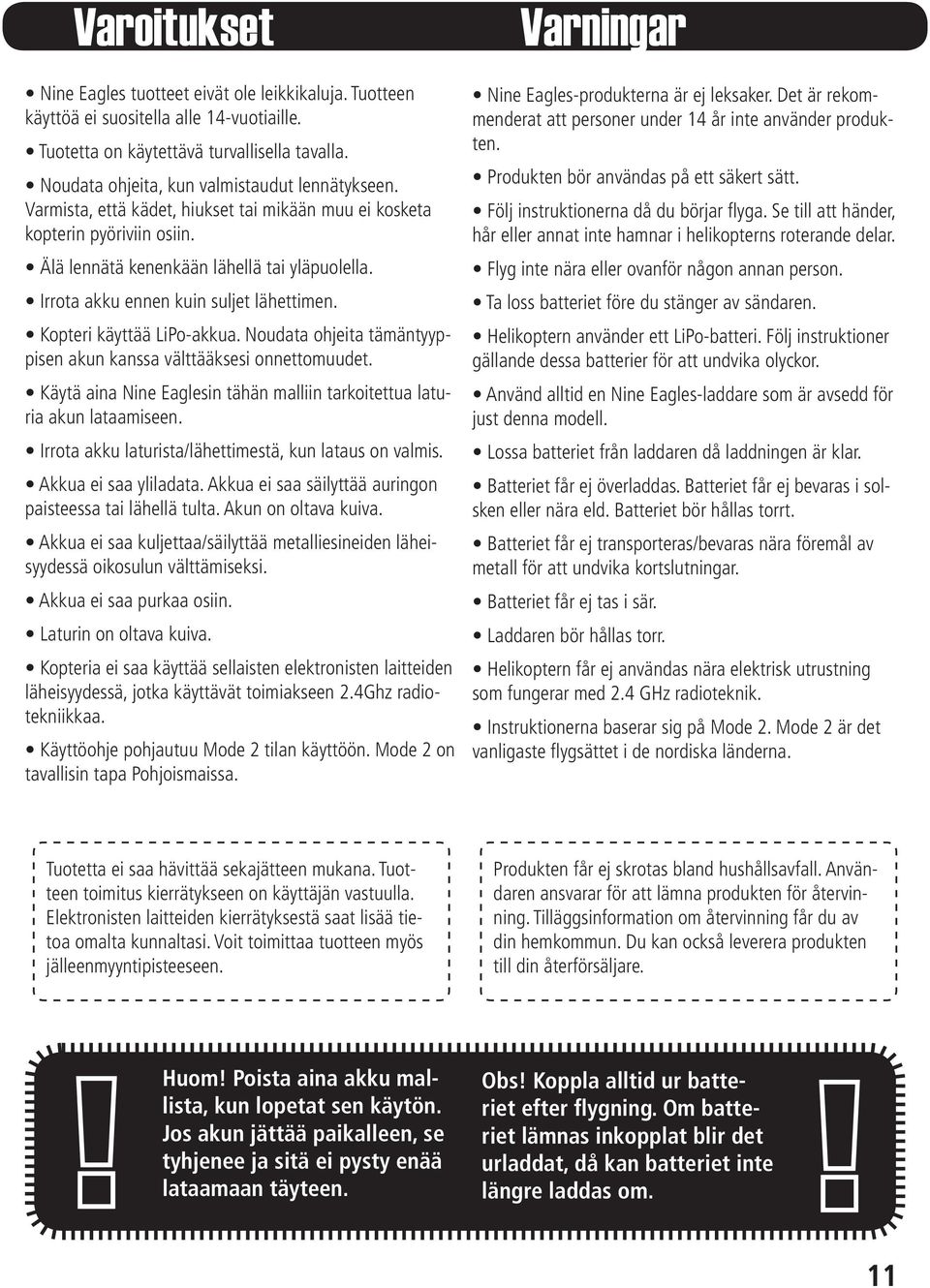

11 Varoitukset Nine Eagles tuotteet eivät ole leikkikaluja. Tuotteen käyttöä ei suositella alle 14-vuotiaille. Tuotetta on käytettävä turvallisella tavalla. Noudata ohjeita, kun valmistaudut lennätykseen. Varmista, että kädet, hiukset tai mikään muu ei kosketa kopterin pyöriviin osiin. Älä lennätä kenenkään lähellä tai yläpuolella. Irrota akku ennen kuin suljet lähettimen. Kopteri käyttää LiPo-akkua. Noudata ohjeita tämäntyyppisen akun kanssa välttääksesi onnettomuudet. Käytä aina Nine Eaglesin tähän malliin tarkoitettua laturia akun lataamiseen. Irrota akku laturista/lähettimestä, kun lataus on valmis. Akkua ei saa yliladata. Akkua ei saa säilyttää auringon paisteessa tai lähellä tulta. Akun on oltava kuiva. Akkua ei saa kuljettaa/säilyttää metalliesineiden läheisyydessä oikosulun välttämiseksi. Akkua ei saa purkaa osiin. Laturin on oltava kuiva. Kopteria ei saa käyttää sellaisten elektronisten laitteiden läheisyydessä, jotka käyttävät toimiakseen 2.4Ghz radiotekniikkaa. Käyttöohje pohjautuu Mode 2 tilan käyttöön. Mode 2 on tavallisin tapa Pohjoismaissa. Varningar Nine Eagles-produkterna är ej leksaker. Det är rekommenderat att personer under 14 år inte använder produkten. Produkten bör användas på ett säkert sätt. Följ instruktionerna då du börjar flyga. Se till att händer, hår eller annat inte hamnar i helikopterns roterande delar. Flyg inte nära eller ovanför någon annan person. Ta loss batteriet före du stänger av sändaren. Helikoptern använder ett LiPo-batteri. Följ instruktioner gällande dessa batterier för att undvika olyckor. Använd alltid en Nine Eagles-laddare som är avsedd för just denna modell. Lossa batteriet från laddaren då laddningen är klar. Batteriet får ej överladdas. Batteriet får ej bevaras i solsken eller nära eld. Batteriet bör hållas torrt. Batteriet får ej transporteras/bevaras nära föremål av metall för att undvika kortslutningar. Batteriet får ej tas i sär. Laddaren bör hållas torr. Helikoptern får ej användas nära elektrisk utrustning som fungerar med 2.4 GHz radioteknik. Instruktionerna baserar sig på Mode 2. Mode 2 är det vanligaste flygsättet i de nordiska länderna. Tuotetta ei saa hävittää sekajätteen mukana. Tuotteen toimitus kierrätykseen on käyttäjän vastuulla. Elektronisten laitteiden kierrätyksestä saat lisää tietoa omalta kunnaltasi. Voit toimittaa tuotteen myös jälleenmyyntipisteeseen. Produkten får ej skrotas bland hushållsavfall. Användaren ansvarar för att lämna produkten för återvinning. Tilläggsinformation om återvinning får du av din hemkommun. Du kan också leverera produkten till din återförsäljare.! lataamaan Huom! Poista aina akku mallista, kun lopetat sen käytön. Jos akun jättää paikalleen, se tyhjenee ja sitä ei pysty enää täyteen. Obs! Koppla alltid ur batteriet efter flygning. Om batteriet lämnas inkopplat blir det urladdat, då kan batteriet inte längre laddas om.! 11
