1 Niittykummun koirapuisto Uudet hulevesien hallinnan Smart & Clean ratkaisut Hankkeen loppuseminaari Emilia Lehikoinen, Espoon kaupunki, Ramboll Finland 1

2 Niittykumpu Emilia Lehikoinen 2

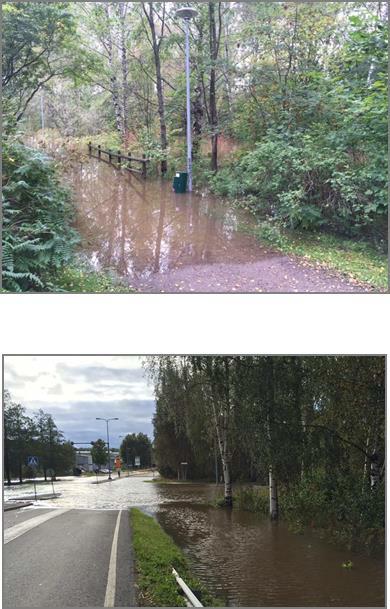

3 Gräsanoja Emilia Lehikoinen Emilia Lehikoinen 3

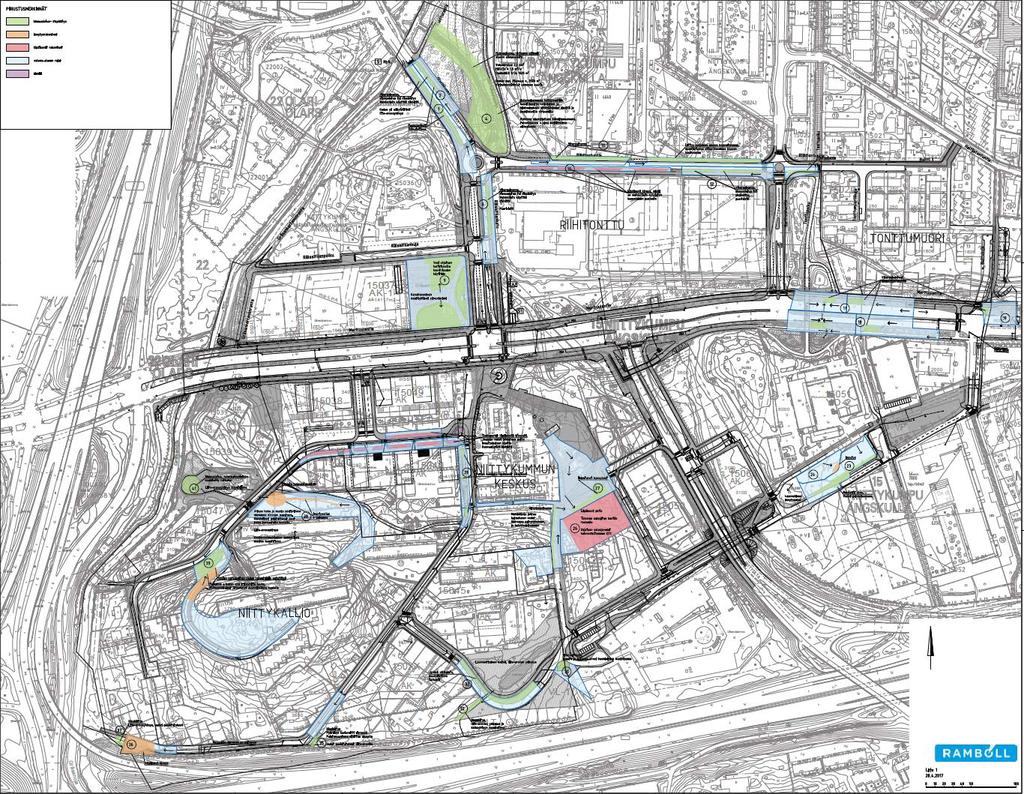

4 Niittykummun hallintarakenteet Emilia Lehikoinen 4

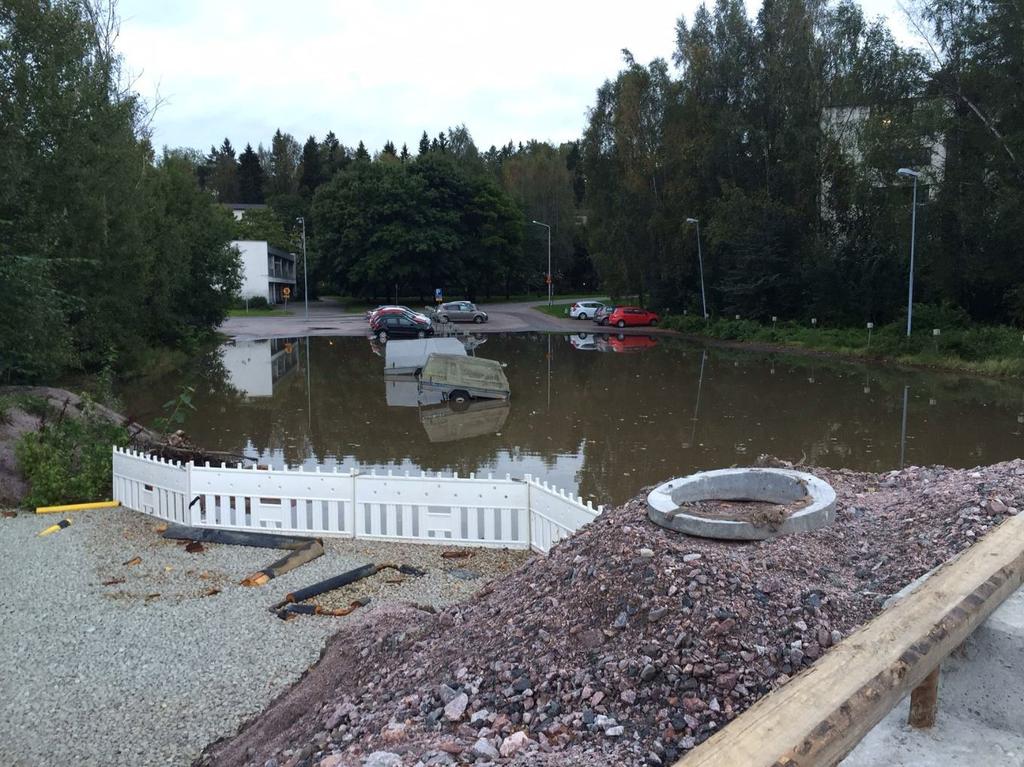

5 Nässelkärrinojan putkitus ja vesilupa Emilia Lehikoinen 5

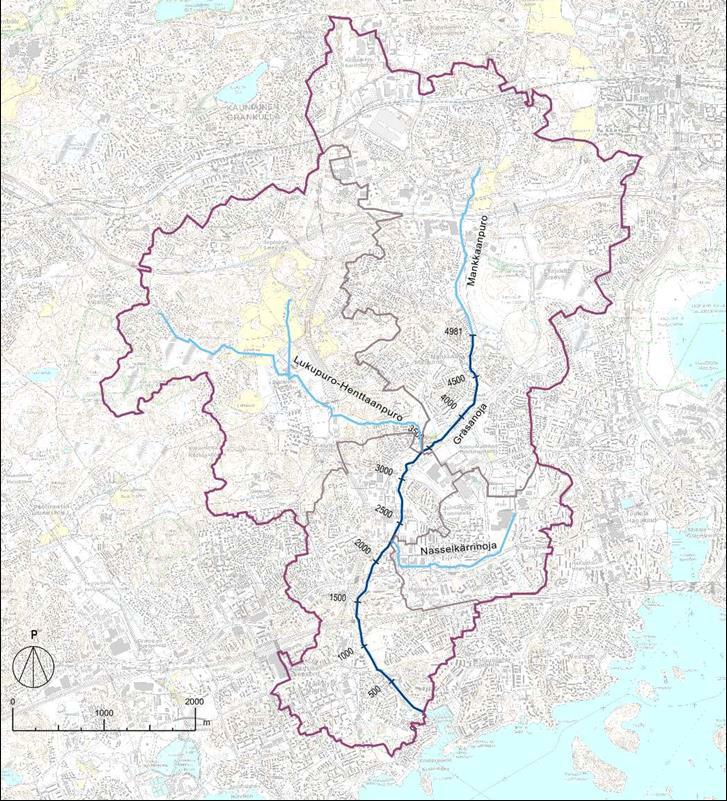

6 Nässelkärrinojan valuma-alue Nässelkärrinojan valuma-alue 2,15 km2 Alue rakennettu 70-luvulla suurelta osin Ennen 30-lukua peltojen kuivatukseen kaivettu valtaoja 6

Reunaehtoja Pienet pituuskaltevuudet Purkuputken korko -0,1 ja purkupään MW +0,3 Suunnitellut tulopään rummut +0,15, Gräsanoja määrää MW:n n. +0,3 Savinen maa vaatii stabilointia tulopäässä, mm.

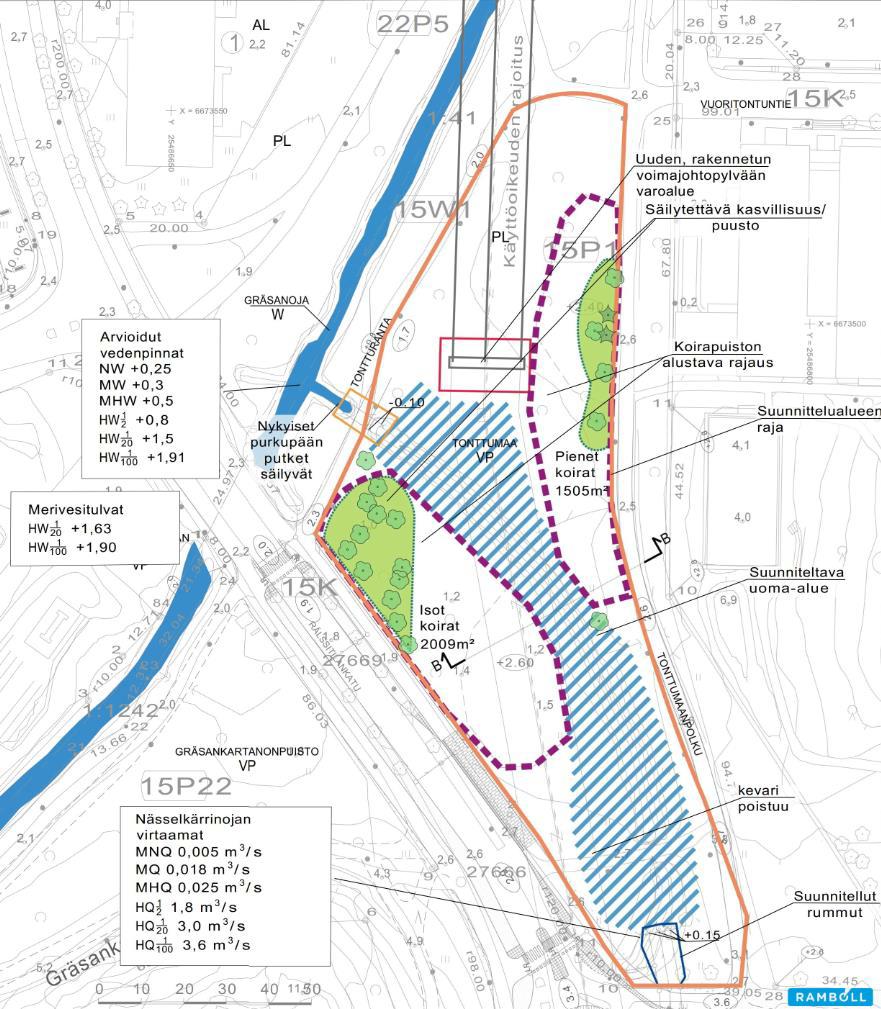

7 Reunaehtoja Pienet pituuskaltevuudet Purkuputken korko -0,1 ja purkupään MW +0,3 Suunnitellut tulopään rummut +0,15, Gräsanoja määrää MW:n n. +0,3 Savinen maa vaatii stabilointia tulopäässä, mm. koska katua korotetaan Laadullista hallintaa ali-, keski- ja keskiylivirtaamilla Ylittäville tulvatilavuutta Standardit täyttävät koirapuistot isoille ja pienille koirille Säilytettävä kasvillisuus Voimajohtopylvään varoalue Merivesitulvat 7

8 Alajuoksulta yläjuoksulle syksyllä 2018 Virtaama Nässelkärrinojassa ajan suhteen ennen Gräsanojaa nykytilassa ja putkitusten jälkeen 8

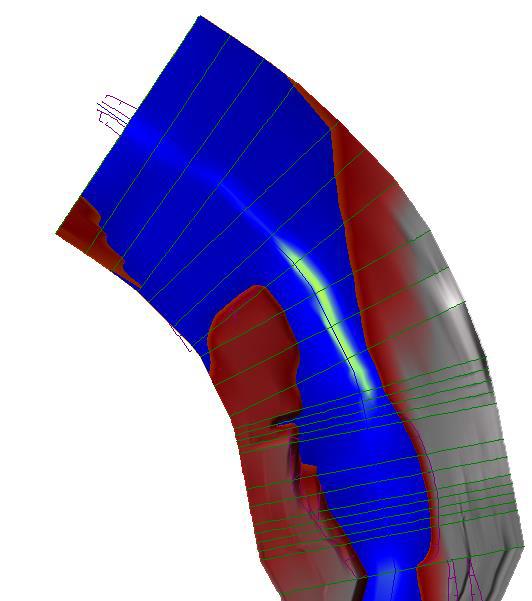

9 Suunnitteluprosessi Kasvipeitteiset tulvatasanteet hyvä keino vedenlaadun parantamiseksi savisilla alueilla (Västilä & Järvelä 2015). Käytettävissä oleva tila rajallinen hulevesien laadulliseen hallintaan Taustalla Nässelkärrinojan putkitusten virtausmallinnus -> Koko Niittykummun alueelle ja Nässelkärrinojan valuma-alueelle kartoitettiin ratkaisuja Laajemmalla tulvatasanteella parannetaan tilannetta --> Puistosuunnitelmiin koko koirapuistonalueelle tulvatasanteet MQ HQ 1/2 HQ 1/100 Korkeusmalli N2000 9

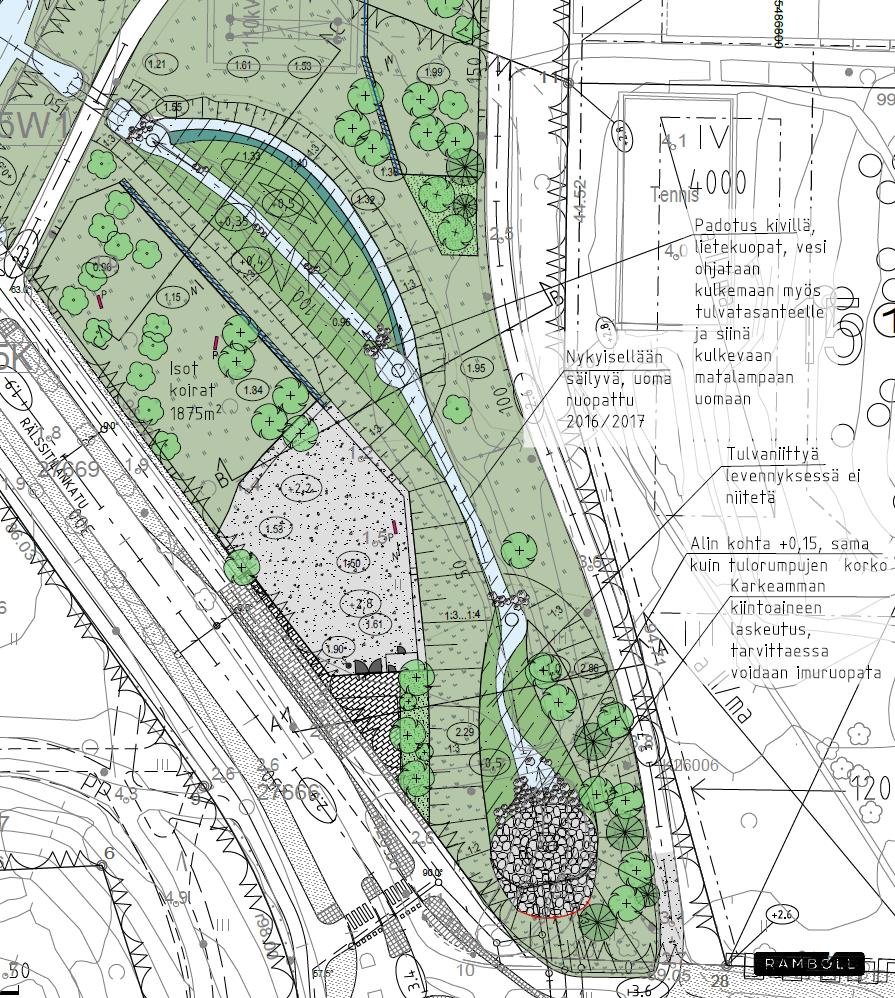

10 Ote puistosuunnitelmaluonnoksesta 10

11 Pohjakynnys ja lietekuoppa Pohjakynnys ja lietekuoppa Pohjakynnys ja lietekuoppa Gräsanoja Periaatteellinen pituus- ja poikkileikkaus Purkuputki - 0,10 Kosteikkokasvillisuusalue Tulvatasanteet Nykyisellään säilyvä uoman osa Tulvatasanteet Tuloputki +0,15 <0,2% Karkean kiintoaineen laskeutus Stabiloitava alue Koirapuisto 1 Biosuodatus Tulvatasanteet MW MHW Koirapuisto 2 Biosuodatus Kosteikkokasvillisuusalue 11

12 Testissä erilaiset kasvualusta Tulvatasanteilla testataan kolmea kasvualustaa, joissa hyödynnetään paikallisten pintamaiden siemenpankkia: 1. nykyinen savimaa 2. muokattu nykyinen savi sekoitettuna järviruo on ja mahdollisesti kalkin kanssa 3. suodattava hiekkainen kasvualusta stabiloidulle alueelle tuloputkien päähän 12

Puistosuunnitelmaluonnos Ali ja keskivesi Lietekuopat, pohjakynnykset, kosteikkokasvillisuus Keskiylivesi Kasvipeitteiset luonnollisesti kehittyvät tulvatasanteet Harvinaisemmat tilanteet

13 Puistosuunnitelmaluonnos Ali ja keskivesi Lietekuopat, pohjakynnykset, kosteikkokasvillisuus Keskiylivesi Kasvipeitteiset luonnollisesti kehittyvät tulvatasanteet Harvinaisemmat tilanteet tulvanhallintatilavuus Koirapuisto - biosuodatus Tulvatasanne savi - pohjamaa Biosuodatus Tulvatasanne, järviruokoa Kevennysmateriaalit, jotka suodattavat hulevesiä Tulvatasanne hiekkainen Lietekuoppa ja pohjakynnys 13

14 Ote puistosuunnitelmaluonnoksesta Stabiloitava alue Lietekuoppa Tulvatasanteet Nykyinen pohjamaa Järviruo on sekoitus pohjamaahan 14

15 Kiitos! Emilia Lehikoinen, Espoon kaupunki Ramboll fi.ramboll.com 15
