1 FI KÄYTTÖOHJE Astianpesukone 1LF-451IT

2

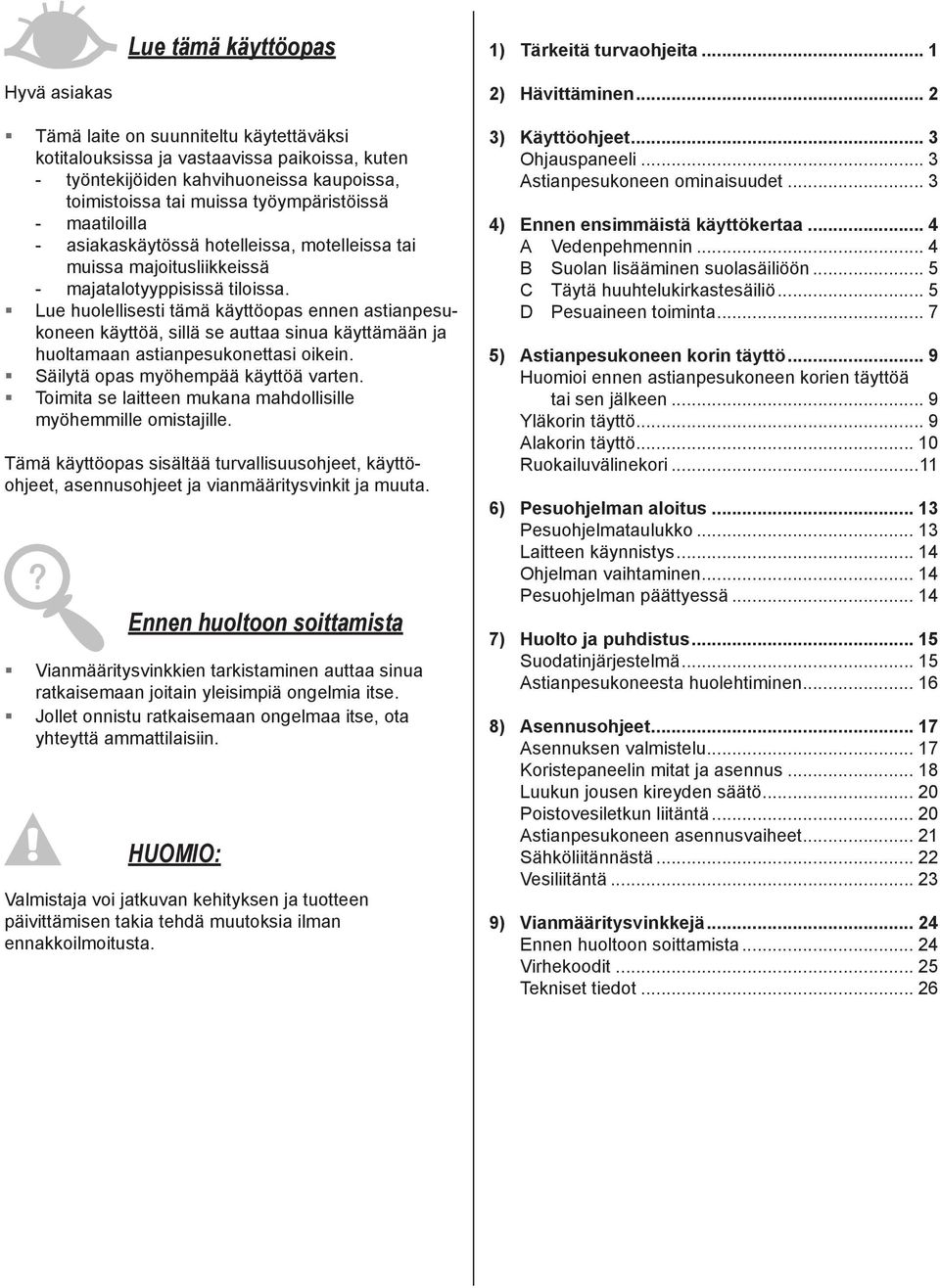

3 Lue tämä käyttöopas 1) Tärkeitä turvaohjeita... 1 Hyvä asiakas Tämä laite on suunniteltu käytettäväksi kotitalouksissa ja vastaavissa paikoissa, kuten - työntekijöiden kahvihuoneissa kaupoissa, toimistoissa tai muissa työympäristöissä - maatiloilla - asiakaskäytössä hotelleissa, motelleissa tai muissa majoitusliikkeissä - majatalotyyppisissä tiloissa. Lue huolellisesti tämä käyttöopas ennen astianpesukoneen käyttöä, sillä se auttaa sinua käyttämään ja huoltamaan astianpesukonettasi oikein. Säilytä opas myöhempää käyttöä varten. Toimita se laitteen mukana mahdollisille myöhemmille omistajille. Tämä käyttöopas sisältää turvallisuusohjeet, käyttöohjeet, asennusohjeet ja vianmääritysvinkit ja muuta. Ennen huoltoon soittamista Vianmääritysvinkkien tarkistaminen auttaa sinua ratkaisemaan joitain yleisimpiä ongelmia itse. Jollet onnistu ratkaisemaan ongelmaa itse, ota yhteyttä ammattilaisiin. HUOMIO: Valmistaja voi jatkuvan kehityksen ja tuotteen päivittämisen takia tehdä muutoksia ilman ennakkoilmoitusta. 2) Hävittäminen ) Käyttöohjeet... 3 Ohjauspaneeli... 3 Astianpesukoneen ominaisuudet ) Ennen ensimmäistä käyttökertaa... 4 A Vedenpehmennin... 4 B Suolan lisääminen suolasäiliöön... 5 C Täytä huuhtelukirkastesäiliö... 5 D Pesuaineen toiminta ) Astianpesukoneen korin täyttö... 9 Huomioi ennen astianpesukoneen korien täyttöä tai sen jälkeen... 9 Yläkorin täyttö... 9 Alakorin täyttö Ruokailuvälinekori ) Pesuohjelman aloitus Pesuohjelmataulukko Laitteen käynnistys Ohjelman vaihtaminen Pesuohjelman päättyessä ) Huolto ja puhdistus Suodatinjärjestelmä Astianpesukoneesta huolehtiminen ) Asennusohjeet Asennuksen valmistelu Koristepaneelin mitat ja asennus Luukun jousen kireyden säätö Poistovesiletkun liitäntä Astianpesukoneen asennusvaiheet Sähköliitännästä Vesiliitäntä ) Vianmääritysvinkkejä Ennen huoltoon soittamista Virhekoodit Tekniset tiedot... 26

4

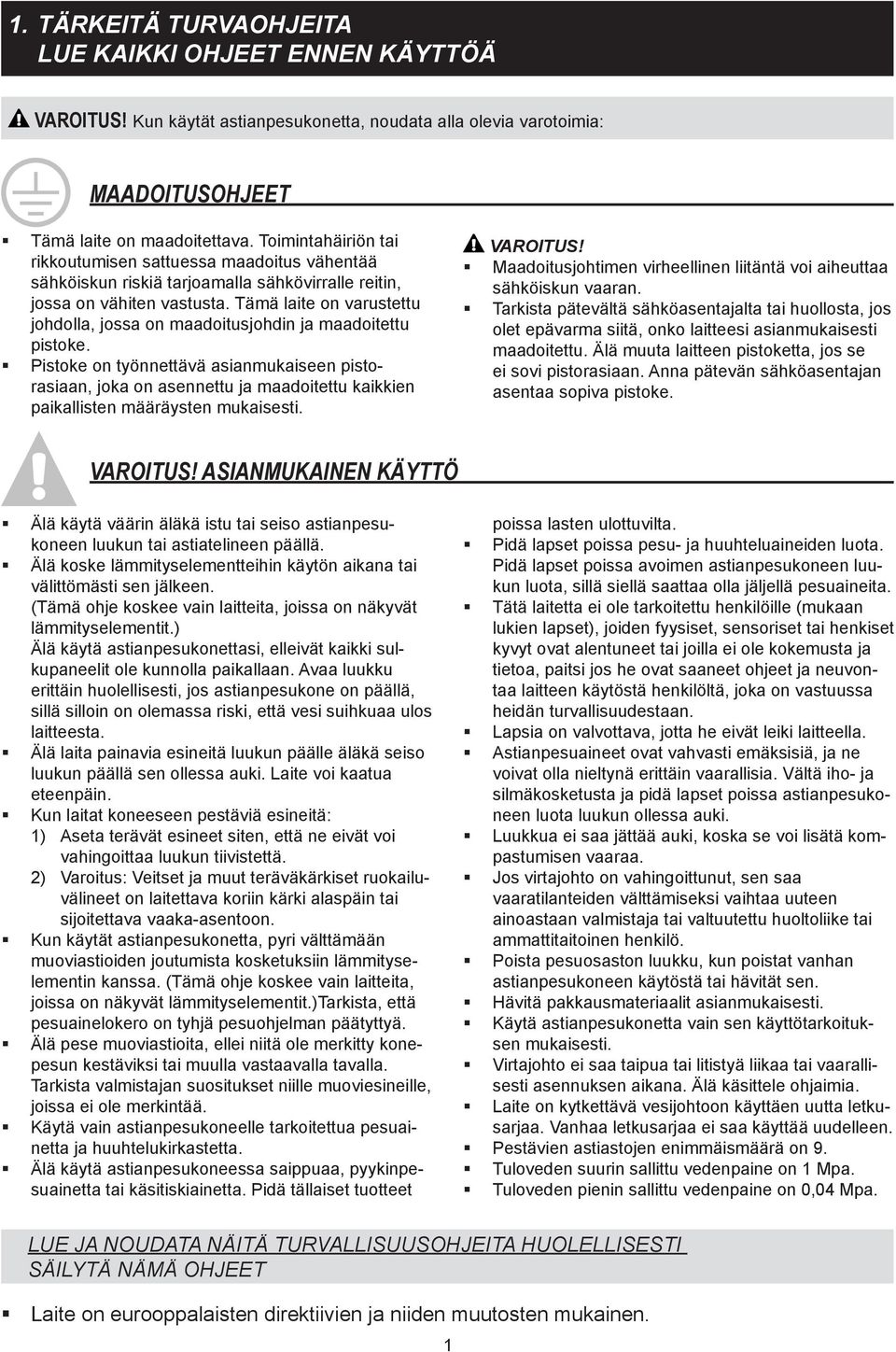

5 1. TÄRKEITÄ TURVAOHJEITA LUE KAIKKI OHJEET ENNEN KÄYTTÖÄ VAROITUS! Kun käytät astianpesukonetta, noudata alla olevia varotoimia: MAADOITUSOHJEET Tämä laite on maadoitettava. Toimintahäiriön tai rikkoutumisen sattuessa maadoitus vähentää sähköiskun riskiä tarjoamalla sähkövirralle reitin, jossa on vähiten vastusta. Tämä laite on varustettu johdolla, jossa on maadoitusjohdin ja maadoitettu pistoke. Pistoke on työnnettävä asianmukaiseen pistorasiaan, joka on asennettu ja maadoitettu kaikkien paikallisten määräysten mukaisesti. VAROITUS! Maadoitusjohtimen virheellinen liitäntä voi aiheuttaa sähköiskun vaaran. Tarkista pätevältä sähköasentajalta tai huollosta, jos olet epävarma siitä, onko laitteesi asianmukaisesti maadoitettu. Älä muuta laitteen pistoketta, jos se ei sovi pistorasiaan. Anna pätevän sähköasentajan asentaa sopiva pistoke. VAROITUS! ASIANMUKAINEN KÄYTTÖ Älä käytä väärin äläkä istu tai seiso astianpesukoneen luukun tai astiatelineen päällä. Älä koske lämmityselementteihin käytön aikana tai välittömästi sen jälkeen. (Tämä ohje koskee vain laitteita, joissa on näkyvät lämmityselementit.) Älä käytä astianpesukonettasi, elleivät kaikki sulkupaneelit ole kunnolla paikallaan. Avaa luukku erittäin huolellisesti, jos astianpesukone on päällä, sillä silloin on olemassa riski, että vesi suihkuaa ulos laitteesta. Älä laita painavia esineitä luukun päälle äläkä seiso luukun päällä sen ollessa auki. Laite voi kaatua eteenpäin. Kun laitat koneeseen pestäviä esineitä: 1) Aseta terävät esineet siten, että ne eivät voi vahingoittaa luukun tiivistettä. 2) Varoitus: Veitset ja muut teräväkärkiset ruokailuvälineet on laitettava koriin kärki alaspäin tai sijoitettava vaaka-asentoon. Kun käytät astianpesukonetta, pyri välttämään muoviastioiden joutumista kosketuksiin lämmityselementin kanssa. (Tämä ohje koskee vain laitteita, joissa on näkyvät lämmityselementit.)tarkista, että pesuainelokero on tyhjä pesuohjelman päätyttyä. Älä pese muoviastioita, ellei niitä ole merkitty konepesun kestäviksi tai muulla vastaavalla tavalla. Tarkista valmistajan suositukset niille muoviesineille, joissa ei ole merkintää. Käytä vain astianpesukoneelle tarkoitettua pesuainetta ja huuhtelukirkastetta. Älä käytä astianpesukoneessa saippuaa, pyykinpesuainetta tai käsitiskiainetta. Pidä tällaiset tuotteet poissa lasten ulottuvilta. Pidä lapset poissa pesu- ja huuhteluaineiden luota. Pidä lapset poissa avoimen astianpesukoneen luukun luota, sillä siellä saattaa olla jäljellä pesuaineita. Tätä laitetta ei ole tarkoitettu henkilöille (mukaan lukien lapset), joiden fyysiset, sensoriset tai henkiset kyvyt ovat alentuneet tai joilla ei ole kokemusta ja tietoa, paitsi jos he ovat saaneet ohjeet ja neuvontaa laitteen käytöstä henkilöltä, joka on vastuussa heidän turvallisuudestaan. Lapsia on valvottava, jotta he eivät leiki laitteella. Astianpesuaineet ovat vahvasti emäksisiä, ja ne voivat olla nieltynä erittäin vaarallisia. Vältä iho- ja silmäkosketusta ja pidä lapset poissa astianpesukoneen luota luukun ollessa auki. Luukkua ei saa jättää auki, koska se voi lisätä kompastumisen vaaraa. Jos virtajohto on vahingoittunut, sen saa vaara tilanteiden välttämiseksi vaihtaa uuteen ainoastaan valmistaja tai valtuutettu huoltoliike tai ammattitaitoinen henkilö. Poista pesuosaston luukku, kun poistat vanhan astianpesukoneen käytöstä tai hävität sen. Hävitä pakkausmateriaalit asianmukaisesti. Käytä astianpesukonetta vain sen käyttötarkoituksen mukaisesti. Virtajohto ei saa taipua tai litistyä liikaa tai vaarallisesti asennuksen aikana. Älä käsittele ohjaimia. Laite on kytkettävä vesijohtoon käyttäen uutta letkusarjaa. Vanhaa letkusarjaa ei saa käyttää uudelleen. Pestävien astiastojen enimmäismäärä on 9. Tuloveden suurin sallittu vedenpaine on 1 Mpa. Tuloveden pienin sallittu vedenpaine on 0,04 Mpa. LUE JA NOUDATA NÄITÄ TURVALLISUUSOHJEITA HUOLELLISESTI SÄILYTÄ NÄMÄ OHJEET Laite on eurooppalaisten direktiivien ja niiden muutosten mukainen. 1

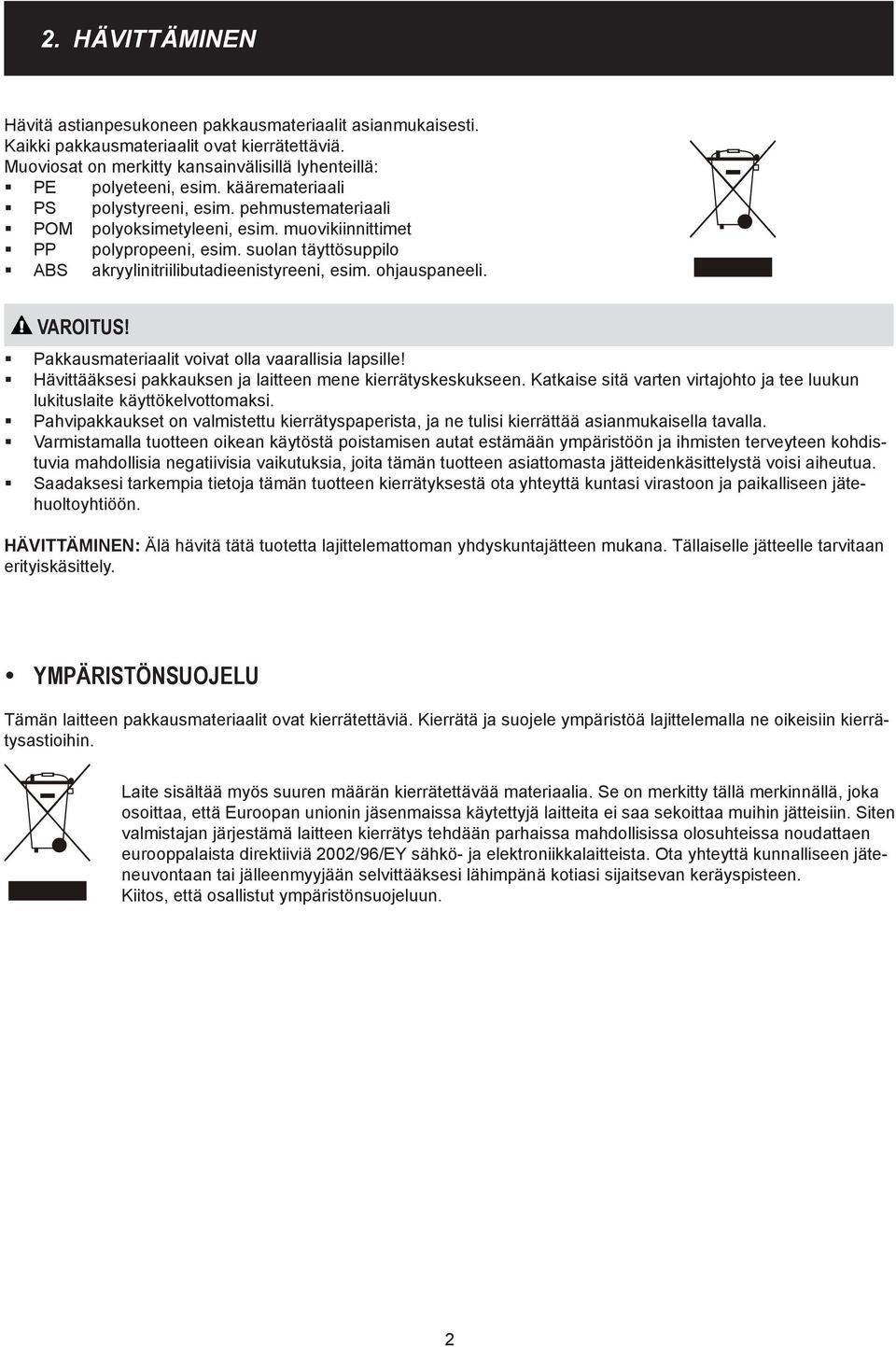

6 2. HÄVITTÄMINEN Hävitä astianpesukoneen pakkausmateriaalit asianmukaisesti. Kaikki pakkausmateriaalit ovat kierrätettäviä. Muoviosat on merkitty kansainvälisillä lyhenteillä: PE polyeteeni, esim. kääremateriaali PS polystyreeni, esim. pehmustemateriaali POM polyoksimetyleeni, esim. muovikiinnittimet PP polypropeeni, esim. suolan täyttösuppilo ABS akryylinitriilibutadieenistyreeni, esim. ohjauspaneeli. VAROITUS! Pakkausmateriaalit voivat olla vaarallisia lapsille! Hävittääksesi pakkauksen ja laitteen mene kierrätyskeskukseen. Katkaise sitä varten virtajohto ja tee luukun lukituslaite käyttökelvottomaksi. Pahvipakkaukset on valmistettu kierrätyspaperista, ja ne tulisi kierrättää asianmukaisella tavalla. Varmistamalla tuotteen oikean käytöstä poistamisen autat estämään ympäristöön ja ihmisten terveyteen kohdistuvia mahdollisia negatiivisia vaikutuksia, joita tämän tuotteen asiattomasta jätteidenkäsittelystä voisi aiheutua. Saadaksesi tarkempia tietoja tämän tuotteen kierrätyksestä ota yhteyttä kuntasi virastoon ja paikalliseen jätehuoltoyhtiöön. HÄVITTÄMINEN: Älä hävitä tätä tuotetta lajittelemattoman yhdyskuntajätteen mukana. Tällaiselle jätteelle tarvitaan erityiskäsittely. YMPÄRISTÖNSUOJELU Tämän laitteen pakkausmateriaalit ovat kierrätettäviä. Kierrätä ja suojele ympäristöä lajittelemalla ne oikeisiin kierrätysastioihin. Laite sisältää myös suuren määrän kierrätettävää materiaalia. Se on merkitty tällä merkinnällä, joka osoittaa, että Euroopan unionin jäsenmaissa käytettyjä laitteita ei saa sekoittaa muihin jätteisiin. Siten valmistajan järjestämä laitteen kierrätys tehdään parhaissa mahdollisissa olosuhteissa noudattaen eurooppalaista direktiiviä 2002/96/EY sähkö- ja elektroniikkalaitteista. Ota yhteyttä kunnalliseen jäteneuvontaan tai jälleenmyyjään selvittääksesi lähimpänä kotiasi sijaitsevan keräyspisteen. Kiitos, että osallistut ympäristönsuojeluun. 2

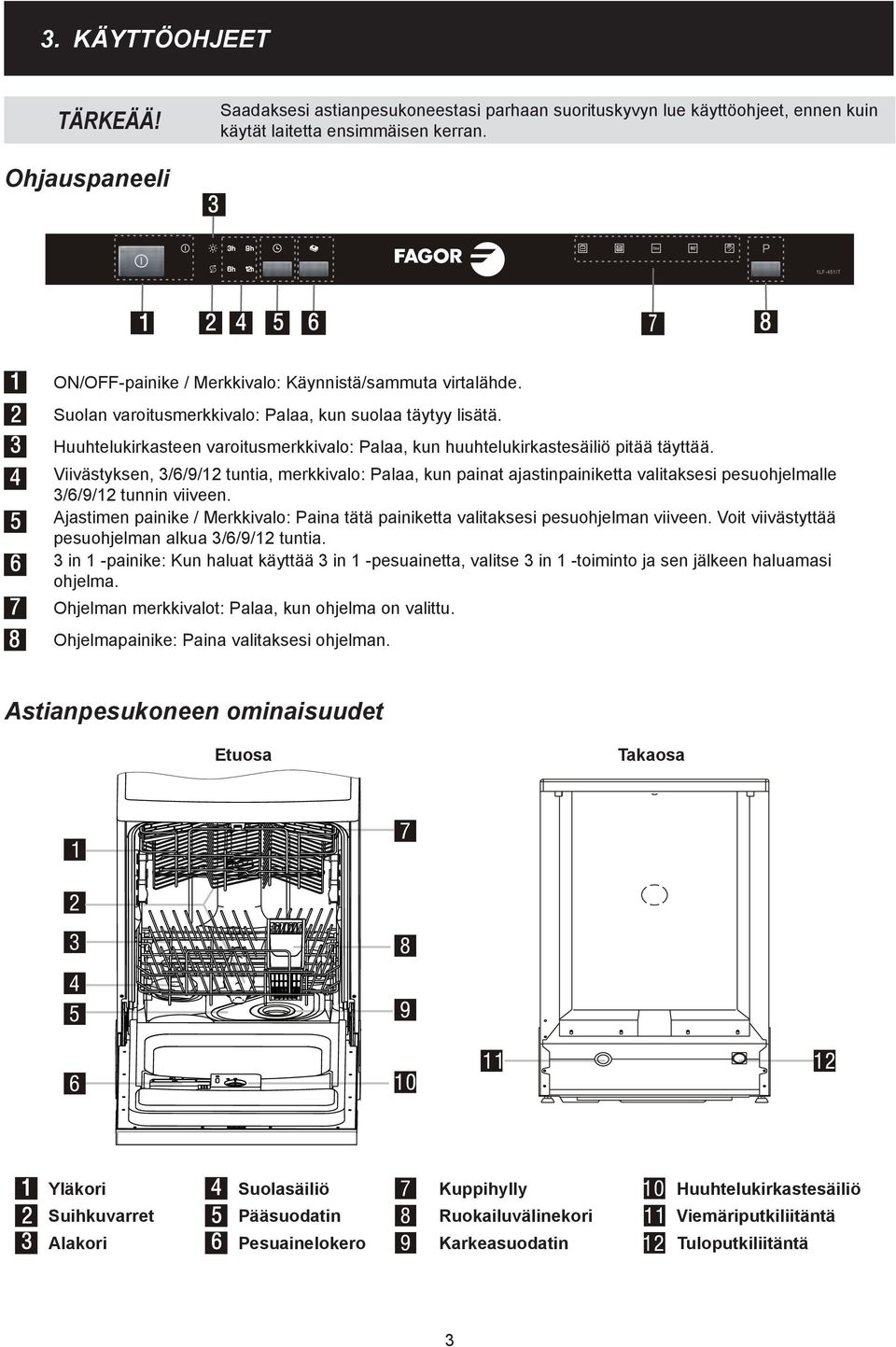

7 3. KÄYTTÖOHJEET TÄRKEÄÄ! Saadaksesi astianpesukoneestasi parhaan suorituskyvyn lue käyttöohjeet, ennen kuin käytät laitetta ensimmäisen kerran. Ohjauspaneeli ON/OFF-painike / Merkkivalo: Käynnistä/sammuta virtalähde. Suolan varoitusmerkkivalo: Palaa, kun suolaa täytyy lisätä. Huuhtelukirkasteen varoitusmerkkivalo: Palaa, kun huuhtelukirkastesäiliö pitää täyttää. Viivästyksen, 3/6/9/12 tuntia, merkkivalo: Palaa, kun painat ajastinpainiketta valitaksesi pesuohjelmalle 3/6/9/12 tunnin viiveen. Ajastimen painike / Merkkivalo: Paina tätä painiketta valitaksesi pesuohjelman viiveen. Voit viivästyttää pesuohjelman alkua 3/6/9/12 tuntia. 3 in 1 -painike: Kun haluat käyttää 3 in 1 -pesuainetta, valitse 3 in 1 -toiminto ja sen jälkeen haluamasi ohjelma. Ohjelman merkkivalot: Palaa, kun ohjelma on valittu. Ohjelmapainike: Paina valitaksesi ohjelman. Astianpesukoneen ominaisuudet Etuosa Takaosa Yläkori Suolasäiliö Kuppihylly Huuhtelukirkastesäiliö Suihkuvarret Pääsuodatin Ruokailuvälinekori Viemäriputkiliitäntä Alakori Pesuainelokero Karkeasuodatin Tuloputkiliitäntä 3

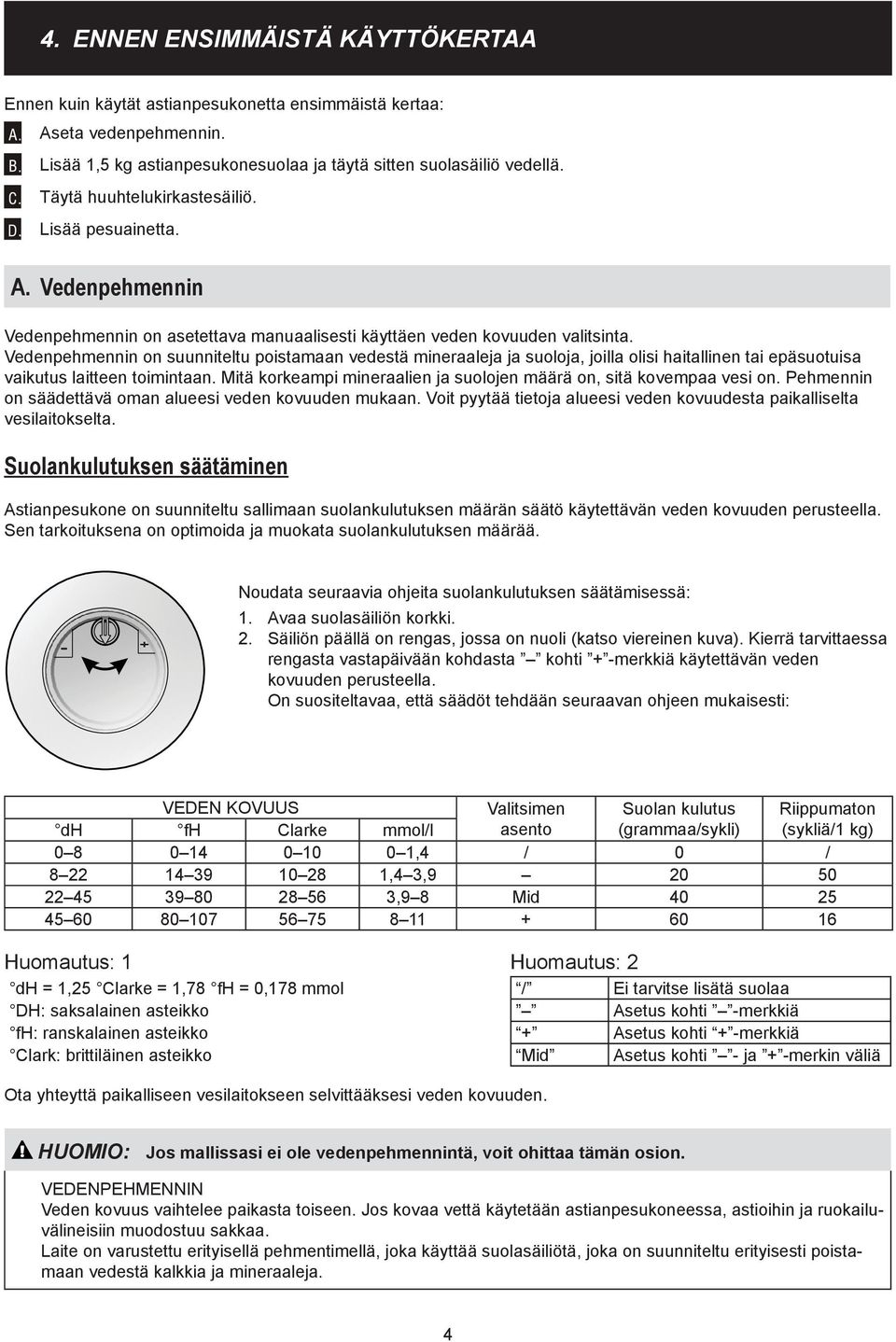

8 4. ENNEN ENSIMMÄISTÄ KÄYTTÖKERTAA Ennen kuin käytät astianpesukonetta ensimmäistä kertaa: Aseta vedenpehmennin. Lisää 1,5 kg astianpesukonesuolaa ja täytä sitten suolasäiliö vedellä. Täytä huuhtelukirkastesäiliö. Lisää pesuainetta. A. Vedenpehmennin Vedenpehmennin on asetettava manuaalisesti käyttäen veden kovuuden valitsinta. Vedenpehmennin on suunniteltu poistamaan vedestä mineraaleja ja suoloja, joilla olisi haitallinen tai epäsuotuisa vaikutus laitteen toimintaan. Mitä korkeampi mineraalien ja suolojen määrä on, sitä kovempaa vesi on. Pehmennin on säädettävä oman alueesi veden kovuuden mukaan. Voit pyytää tietoja alueesi veden kovuudesta paikalliselta vesilaitokselta. Suolankulutuksen säätäminen Astianpesukone on suunniteltu sallimaan suolankulutuksen määrän säätö käytettävän veden kovuuden perusteella. Sen tarkoituksena on optimoida ja muokata suolankulutuksen määrää. Noudata seuraavia ohjeita suolankulutuksen säätämisessä: 1. Avaa suolasäiliön korkki. 2. Säiliön päällä on rengas, jossa on nuoli (katso viereinen kuva). Kierrä tarvittaessa rengasta vastapäivään kohdasta kohti + -merkkiä käytettävän veden kovuuden perusteella. On suositeltavaa, että säädöt tehdään seuraavan ohjeen mukaisesti: VEDEN KOVUUS Valitsimen Suolan kulutus Riippumaton dh fh Clarke mmol/l asento (grammaa/sykli) (sykliä/1 kg) ,4 / 0 / ,4 3, ,9 8 Mid Huomautus: 1 Huomautus: 2 dh = 1,25 Clarke = 1,78 fh = 0,178 mmol / Ei tarvitse lisätä suolaa DH: saksalainen asteikko Asetus kohti -merkkiä fh: ranskalainen asteikko + Asetus kohti + -merkkiä Clark: brittiläinen asteikko Mid Asetus kohti - ja + -merkin väliä Ota yhteyttä paikalliseen vesilaitokseen selvittääksesi veden kovuuden. HUOMIO: Jos mallissasi ei ole vedenpehmennintä, voit ohittaa tämän osion. VEDENPEHMENNIN Veden kovuus vaihtelee paikasta toiseen. Jos kovaa vettä käytetään astianpesukoneessa, astioihin ja ruokailuvälineisiin muodostuu sakkaa. Laite on varustettu erityisellä pehmentimellä, joka käyttää suolasäiliötä, joka on suunniteltu erityisesti poistamaan vedestä kalkkia ja mineraaleja. 4

9 B. Suolan lisääminen suolasäiliöön Käytä aina astianpesukoneelle tarkoitettua suolaa. Suolasäiliö sijaitsee alakorin alla, ja se on täytettävä alla esitetyllä tavalla: Huomio! Käytä vain erityisesti astianpesukoneille suunniteltua suolaa! Kaikki muut kuin erityisesti astianpesukoneelle suunnitellut suolat, erityisesti ruokasuola, pilaavat vedenpehmentimen. Mikäli epäsopivan suolan käytön seurauksena tapahtuu vahinkoa, valmistaja ei anna mitään takuuta eikä vastaa mistään vahingoista. Täytä suolalla juuri ennen minkä tahansa täyden pesuohjelman käynnistämistä. Se estää suolarakeiden tai mahdollisesti roiskuneen suolaisen veden jäämisen laitteen pohjalle, mikä voisi aiheuttaa korroosiota. Avaa Poista alakori ja käännä sen jälkeen suolasäiliön korkki auki. Laita suppilon pää (vakiovaruste) reikään ja lisää noin 1,5 kg astianpesukonesuolaa. Täytä suolasäiliö vedellä. On normaalia, että pieni määrä vettä tulee ulos suolasäiliöstä. Kun olet täyttänyt säiliön, käännä korkki tiukasti kiinni myötäpäivään. Yleensä suolan varoitusvalo sammuu vasta 2 6 päivää sen jälkeen, kun suolasäiliö on täytetty suolalla. Pesuohjelma on käynnistettävä välittömästi suolasäiliön suolalla täyttämisen jälkeen (suosittelemme käyttämään esipesu- tai pikaohjelmaa). Muutoin suodatinjärjestelmä, pumppu tai jokin muu laitteen tärkeä osa voi vaurioitua suolaveden vaikutuksesta. Tällöin takuu raukeaa. HUOMIO: 1. Suolasäiliö on täytettävä uudelleen, kun suolan varoitusvalo ohjauspaneelissa syttyy. Sen mukaan, kuinka hyvin suola liukenee, suolan varoitusvalo voi yhä palaa, vaikka suolasäiliö on täytetty. Jos ohjauspaneelissa ei ole suolan varoitusvaloa (joissain malleissa), voit arvioida astianpesukoneen pesusyklien perusteella, milloin suolaa täytyy lisätä pehmentimeen. 2. Jos suolaa on roiskunut, esipesu- tai pikaohjelma pitäisi suorittaa liiallisen suolan poistamiseksi. C. Täytä huuhtelukirkastesäiliö Huuhtelukirkastesäiliö Huuhtelukirkaste vapautuu loppuhuuhtelun aikana, ja se estää vettä muodostamasta pisaroita astioihin, joihin voisi muutoin jäädä pilkkuja ja raitoja. Se myös parantaa kuivumista mahdollistaen veden valumisen pois astioista. Astianpesukoneesi on suunniteltu käyttämään nestemäistä huuhtelukirkastetta. Huuhtelukirkastesäiliö sijaitsee luukun sisäpuolella, pesuainelokeron vieressä. Täyttääksesi säiliön avaa korkki ja kaada huuhtelukirkastetta säiliöön, kunnes tason osoitin muuttuu täysin mustaksi. Huuhtelukirkastesäiliön tilavuus on noin 110 ml. Huuhtelukirkasteen tehtävä Huuhtelukirkastetta lisätään automaattisesti viimeiseen huuhteluun takaamaan perusteellinen huuhtelu ja tahraton ja raidaton kuivaustulos. Huomio! Käytä vain astianpesukoneille tarkoitettuja huuhtelukirkasteita. Älä koskaan täytä huuhtelukirkastesäiliötä millään muulla aineella (esim. astianpesukoneen pesuaineella, nestemäisellä pesuaineella). Se voi vahingoittaa laitetta. 5

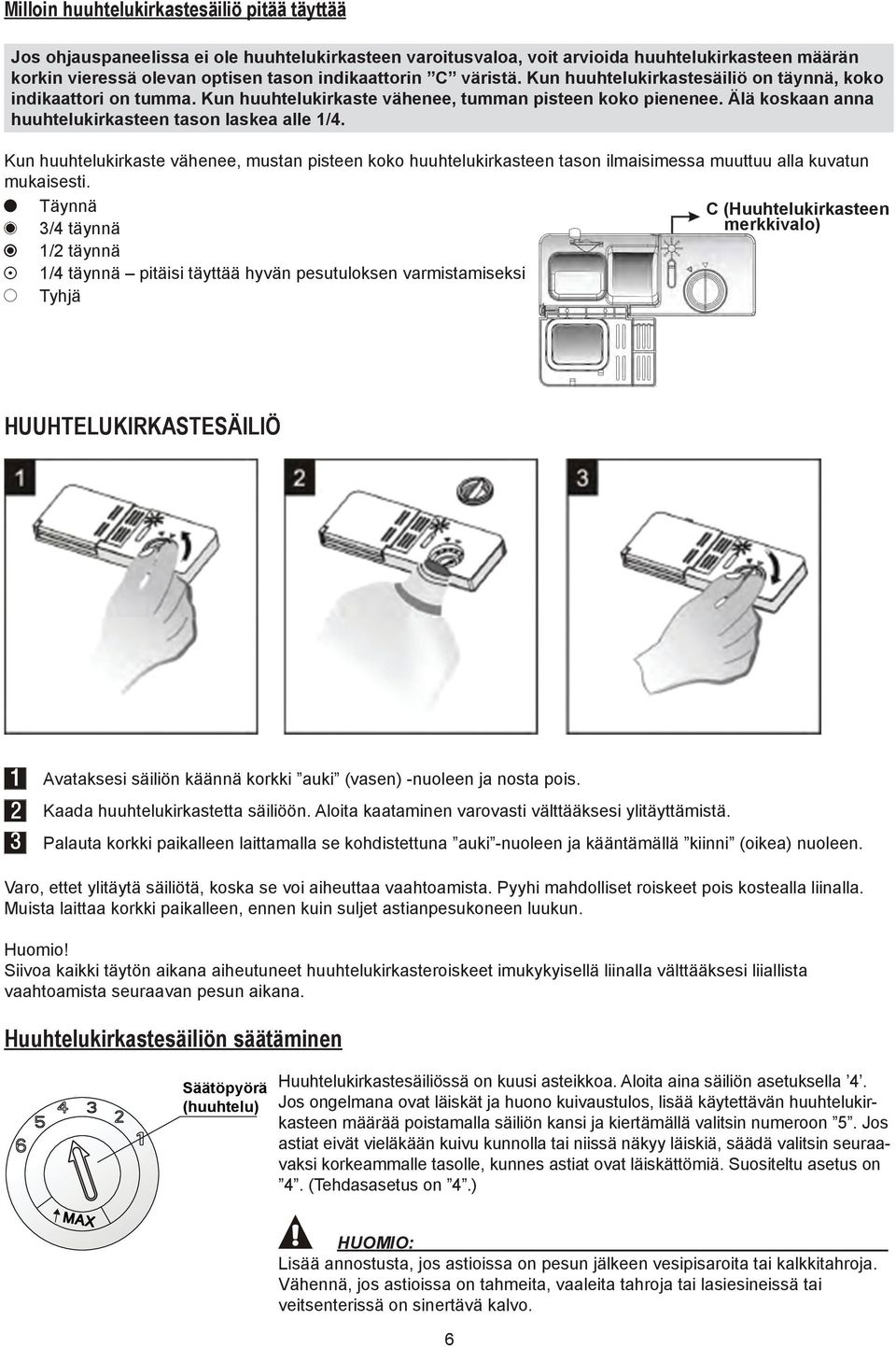

10 Milloin huuhtelukirkastesäiliö pitää täyttää Jos ohjauspaneelissa ei ole huuhtelukirkasteen varoitusvaloa, voit arvioida huuhtelukirkasteen määrän korkin vieressä olevan optisen tason indikaattorin C väristä. Kun huuhtelukirkastesäiliö on täynnä, koko indikaattori on tumma. Kun huuhtelukirkaste vähenee, tumman pisteen koko pienenee. Älä koskaan anna huuhtelukirkasteen tason laskea alle 1/4. Kun huuhtelukirkaste vähenee, mustan pisteen koko huuhtelukirkasteen tason ilmaisimessa muuttuu alla kuvatun mukaisesti. Täynnä 3/4 täynnä 1/2 täynnä 1/4 täynnä pitäisi täyttää hyvän pesutuloksen varmistamiseksi Tyhjä C (Huuhtelukirkasteen merkkivalo) HUUHTELUKIRKASTESÄILIÖ Avataksesi säiliön käännä korkki auki (vasen) -nuoleen ja nosta pois. Kaada huuhtelukirkastetta säiliöön. Aloita kaataminen varovasti välttääksesi ylitäyttämistä. Palauta korkki paikalleen laittamalla se kohdistettuna auki -nuoleen ja kääntämällä kiinni (oikea) nuoleen. Varo, ettet ylitäytä säiliötä, koska se voi aiheuttaa vaahtoamista. Pyyhi mahdolliset roiskeet pois kostealla liinalla. Muista laittaa korkki paikalleen, ennen kuin suljet astianpesukoneen luukun. Huomio! Siivoa kaikki täytön aikana aiheutuneet huuhtelukirkasteroiskeet imukykyisellä liinalla välttääksesi liiallista vaahtoamista seuraavan pesun aikana. Huuhtelukirkastesäiliön säätäminen Säätöpyörä (huuhtelu) Huuhtelukirkastesäiliössä on kuusi asteikkoa. Aloita aina säiliön asetuksella 4. Jos ongelmana ovat läiskät ja huono kuivaustulos, lisää käytettävän huuhtelukirkasteen määrää poistamalla säiliön kansi ja kiertämällä valitsin numeroon 5. Jos astiat eivät vieläkään kuivu kunnolla tai niissä näkyy läiskiä, säädä valitsin seuraavaksi korkeammalle tasolle, kunnes astiat ovat läiskättömiä. Suositeltu asetus on 4. (Tehdasasetus on 4.) HUOMIO: Lisää annostusta, jos astioissa on pesun jälkeen vesipisaroita tai kalkkitahroja. Vähennä, jos astioissa on tahmeita, vaaleita tahroja tai lasiesineissä tai veitsenterissä on sinertävä kalvo. 6

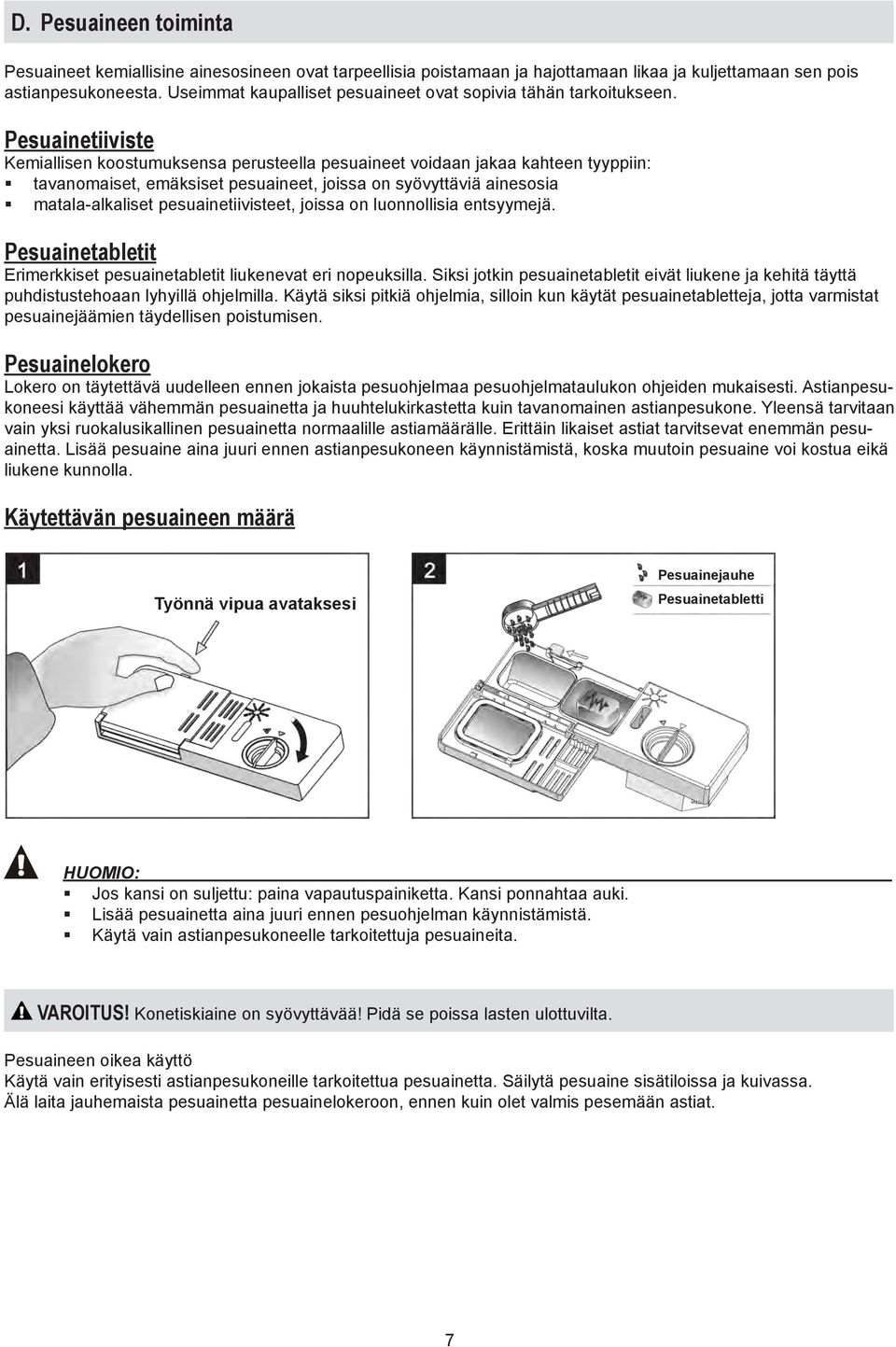

11 D. Pesuaineen toiminta Pesuaineet kemiallisine ainesosineen ovat tarpeellisia poistamaan ja hajottamaan likaa ja kuljettamaan sen pois astianpesukoneesta. Useimmat kaupalliset pesuaineet ovat sopivia tähän tarkoitukseen. Pesuainetiiviste Kemiallisen koostumuksensa perusteella pesuaineet voidaan jakaa kahteen tyyppiin: tavanomaiset, emäksiset pesuaineet, joissa on syövyttäviä ainesosia matala-alkaliset pesuainetiivisteet, joissa on luonnollisia entsyymejä. Pesuainetabletit Erimerkkiset pesuainetabletit liukenevat eri nopeuksilla. Siksi jotkin pesuainetabletit eivät liukene ja kehitä täyttä puhdistustehoaan lyhyillä ohjelmilla. Käytä siksi pitkiä ohjelmia, silloin kun käytät pesuainetabletteja, jotta varmistat pesuainejäämien täydellisen poistumisen. Pesuainelokero Lokero on täytettävä uudelleen ennen jokaista pesuohjelmaa pesuohjelmataulukon ohjeiden mukaisesti. Astianpesukoneesi käyttää vähemmän pesuainetta ja huuhtelukirkastetta kuin tavanomainen astianpesukone. Yleensä tarvitaan vain yksi ruokalusikallinen pesuainetta normaalille astiamäärälle. Erittäin likaiset astiat tarvitsevat enemmän pesuainetta. Lisää pesuaine aina juuri ennen astianpesukoneen käynnistämistä, koska muutoin pesuaine voi kostua eikä liukene kunnolla. Käytettävän pesuaineen määrä Työnnä vipua avataksesi Pesuainejauhe Pesuainetabletti HUOMIO: Jos kansi on suljettu: paina vapautuspainiketta. Kansi ponnahtaa auki. Lisää pesuainetta aina juuri ennen pesuohjelman käynnistämistä. Käytä vain astianpesukoneelle tarkoitettuja pesuaineita. VAROITUS! Konetiskiaine on syövyttävää! Pidä se poissa lasten ulottuvilta. Pesuaineen oikea käyttö Käytä vain erityisesti astianpesukoneille tarkoitettua pesuainetta. Säilytä pesuaine sisätiloissa ja kuivassa. Älä laita jauhemaista pesuainetta pesuainelokeroon, ennen kuin olet valmis pesemään astiat. 7

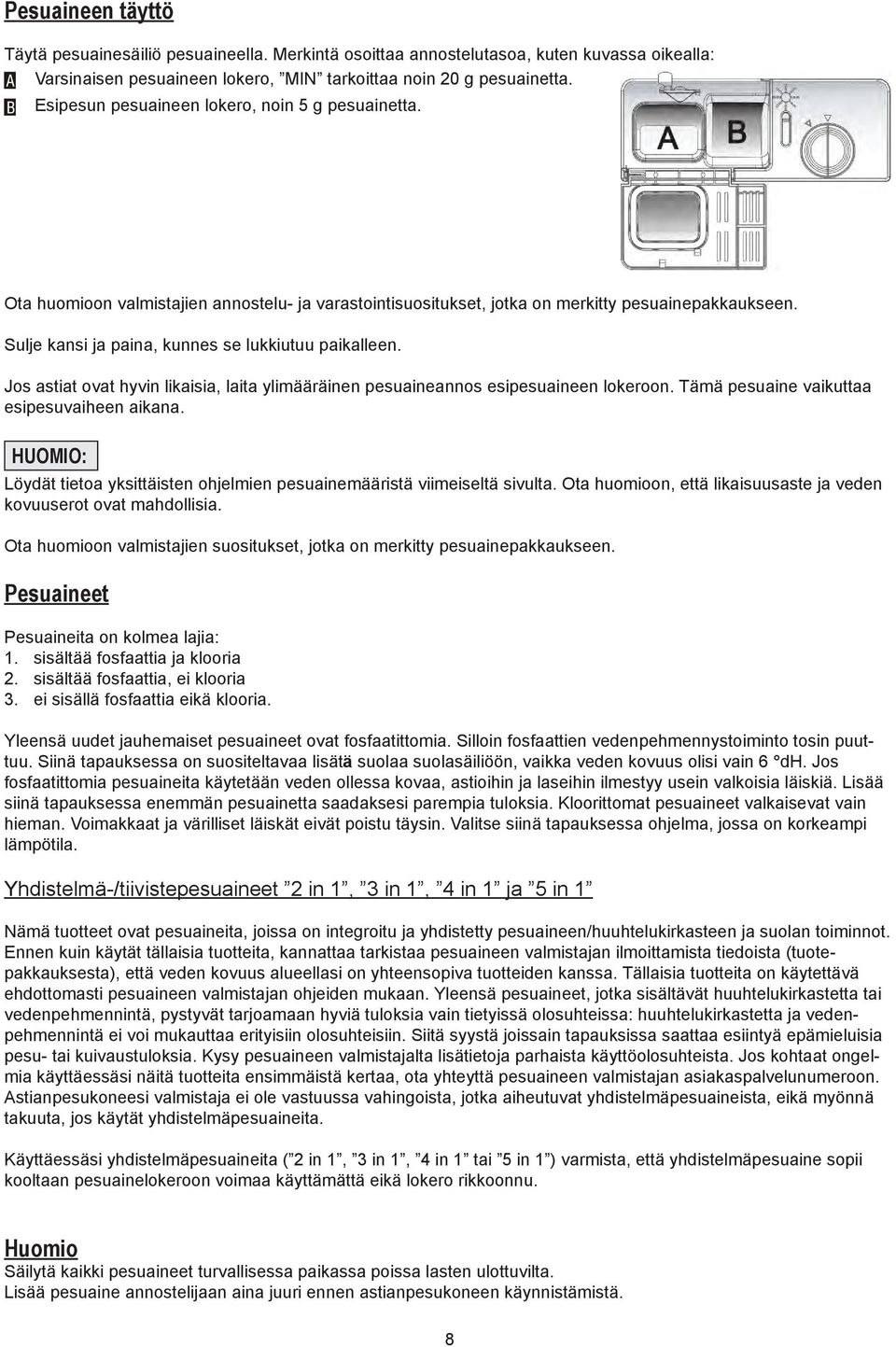

12 Pesuaineen täyttö Täytä pesuainesäiliö pesuaineella. Merkintä osoittaa annostelutasoa, kuten kuvassa oikealla: Varsinaisen pesuaineen lokero, MIN tarkoittaa noin 20 g pesuainetta. Esipesun pesuaineen lokero, noin 5 g pesuainetta. Ota huomioon valmistajien annostelu- ja varastointisuositukset, jotka on merkitty pesuainepakkaukseen. Sulje kansi ja paina, kunnes se lukkiutuu paikalleen. Jos astiat ovat hyvin likaisia, laita ylimääräinen pesuaineannos esipesuaineen lokeroon. Tämä pesuaine vaikuttaa esipesuvaiheen aikana. HUOMIO: Löydät tietoa yksittäisten ohjelmien pesuainemääristä viimeiseltä sivulta. Ota huomioon, että likaisuusaste ja veden kovuuserot ovat mahdollisia. Ota huomioon valmistajien suositukset, jotka on merkitty pesuainepakkaukseen. Pesuaineet Pesuaineita on kolmea lajia: 1. sisältää fosfaattia ja klooria 2. sisältää fosfaattia, ei klooria 3. ei sisällä fosfaattia eikä klooria. Yleensä uudet jauhemaiset pesuaineet ovat fosfaatittomia. Silloin fosfaattien vedenpehmennystoiminto tosin puuttuu. Siinä tapauksessa on suositeltavaa lisätä suolaa suolasäiliöön, vaikka veden kovuus olisi vain 6 dh. Jos fosfaatittomia pesuaineita käytetään veden ollessa kovaa, astioihin ja laseihin ilmestyy usein valkoisia läiskiä. Lisää siinä tapauksessa enemmän pesuainetta saadaksesi parempia tuloksia. Kloorittomat pesuaineet valkaisevat vain hieman. Voimakkaat ja värilliset läiskät eivät poistu täysin. Valitse siinä tapauksessa ohjelma, jossa on korkeampi lämpötila. Yhdistelmä-/tiivistepesuaineet 2 in 1, 3 in 1, 4 in 1 ja 5 in 1 Nämä tuotteet ovat pesuaineita, joissa on integroitu ja yhdistetty pesuaineen/huuhtelukirkasteen ja suolan toiminnot. Ennen kuin käytät tällaisia tuotteita, kannattaa tarkistaa pesuaineen valmistajan ilmoittamista tiedoista (tuotepakkauksesta), että veden kovuus alueellasi on yhteensopiva tuotteiden kanssa. Tällaisia tuotteita on käytettävä ehdottomasti pesuaineen valmistajan ohjeiden mukaan. Yleensä pesuaineet, jotka sisältävät huuhtelukirkastetta tai vedenpehmennintä, pystyvät tarjoamaan hyviä tuloksia vain tietyissä olosuhteissa: huuhtelukirkastetta ja vedenpehmennintä ei voi mukauttaa erityisiin olosuhteisiin. Siitä syystä joissain tapauksissa saattaa esiintyä epämieluisia pesu- tai kuivaustuloksia. Kysy pesuaineen valmistajalta lisätietoja parhaista käyttöolosuhteista. Jos kohtaat ongelmia käyttäessäsi näitä tuotteita ensimmäistä kertaa, ota yhteyttä pesuaineen valmistajan asiakaspalvelunumeroon. Astianpesukoneesi valmistaja ei ole vastuussa vahingoista, jotka aiheutuvat yhdistelmäpesuaineista, eikä myönnä takuuta, jos käytät yhdistelmäpesuaineita. Käyttäessäsi yhdistelmäpesuaineita ( 2 in 1, 3 in 1, 4 in 1 tai 5 in 1 ) varmista, että yhdistelmäpesuaine sopii kooltaan pesuainelokeroon voimaa käyttämättä eikä lokero rikkoonnu. Huomio Säilytä kaikki pesuaineet turvallisessa paikassa poissa lasten ulottuvilta. Lisää pesuaine annostelijaan aina juuri ennen astianpesukoneen käynnistämistä. 8

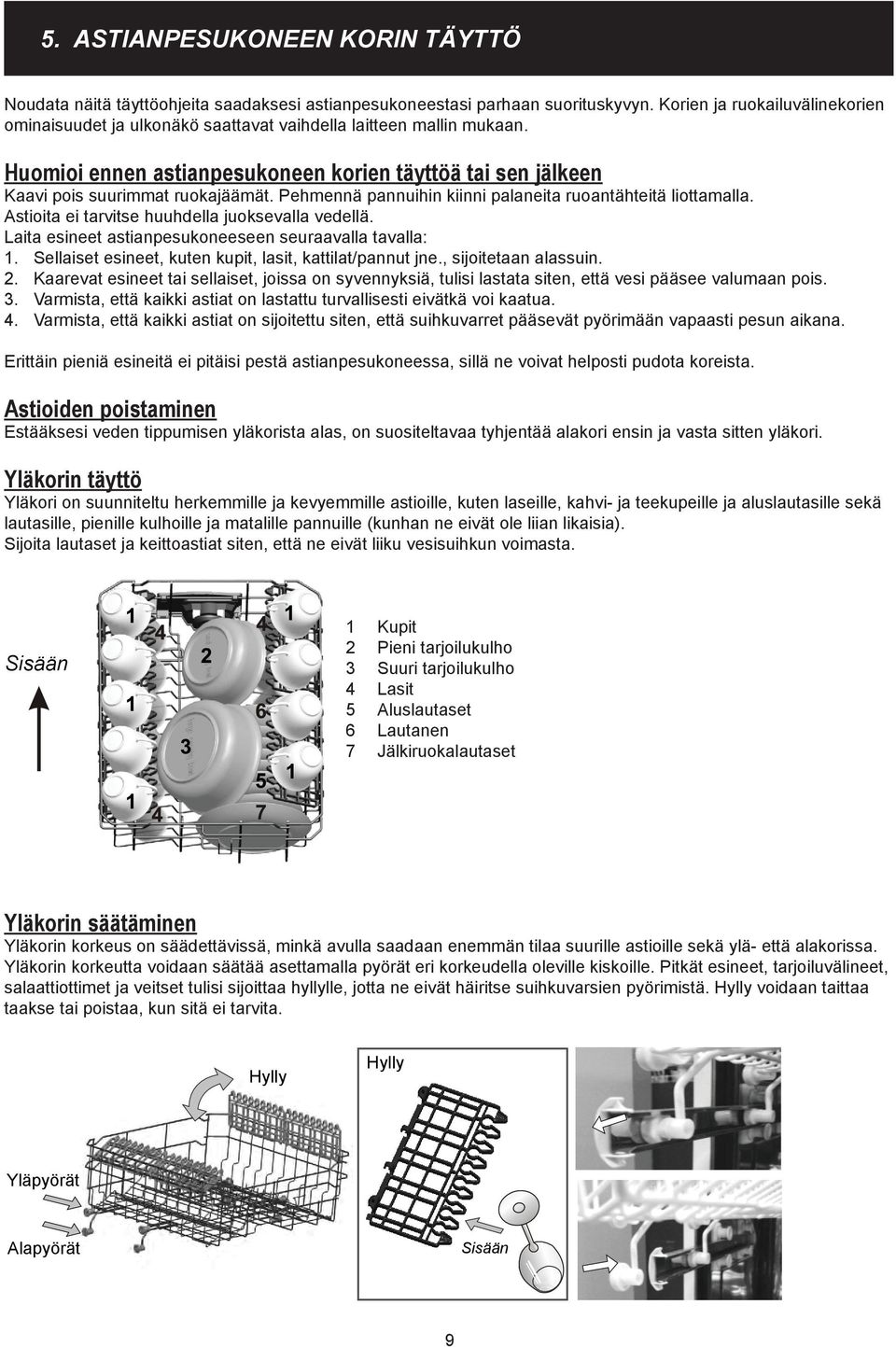

13 5. ASTIANPESUKONEEN KORIN TÄYTTÖ Noudata näitä täyttöohjeita saadaksesi astianpesukoneestasi parhaan suorituskyvyn. Korien ja ruokailuvälinekorien ominaisuudet ja ulkonäkö saattavat vaihdella laitteen mallin mukaan. Huomioi ennen astianpesukoneen korien täyttöä tai sen jälkeen Kaavi pois suurimmat ruokajäämät. Pehmennä pannuihin kiinni palaneita ruoantähteitä liottamalla. Astioita ei tarvitse huuhdella juoksevalla vedellä. Laita esineet astianpesukoneeseen seuraavalla tavalla: 1. Sellaiset esineet, kuten kupit, lasit, kattilat/pannut jne., sijoitetaan alassuin. 2. Kaarevat esineet tai sellaiset, joissa on syvennyksiä, tulisi lastata siten, että vesi pääsee valumaan pois. 3. Varmista, että kaikki astiat on lastattu turvallisesti eivätkä voi kaatua. 4. Varmista, että kaikki astiat on sijoitettu siten, että suihkuvarret pääsevät pyörimään vapaasti pesun aikana. Erittäin pieniä esineitä ei pitäisi pestä astianpesukoneessa, sillä ne voivat helposti pudota koreista. Astioiden poistaminen Estääksesi veden tippumisen yläkorista alas, on suositeltavaa tyhjentää alakori ensin ja vasta sitten yläkori. Yläkorin täyttö Yläkori on suunniteltu herkemmille ja kevyemmille astioille, kuten laseille, kahvi- ja teekupeille ja aluslautasille sekä lautasille, pienille kulhoille ja matalille pannuille (kunhan ne eivät ole liian likaisia). Sijoita lautaset ja keittoastiat siten, että ne eivät liiku vesisuihkun voimasta. Sisään 1 Kupit 2 Pieni tarjoilukulho 3 Suuri tarjoilukulho 4 Lasit 5 Aluslautaset 6 Lautanen 7 Jälkiruokalautaset Yläkorin säätäminen Yläkorin korkeus on säädettävissä, minkä avulla saadaan enemmän tilaa suurille astioille sekä ylä- että alakorissa. Yläkorin korkeutta voidaan säätää asettamalla pyörät eri korkeudella oleville kiskoille. Pitkät esineet, tarjoiluvälineet, salaattiottimet ja veitset tulisi sijoittaa hyllylle, jotta ne eivät häiritse suihkuvarsien pyörimistä. Hylly voidaan taittaa taakse tai poistaa, kun sitä ei tarvita. Hylly Hylly Yläpyörät Alapyörät Sisään 9

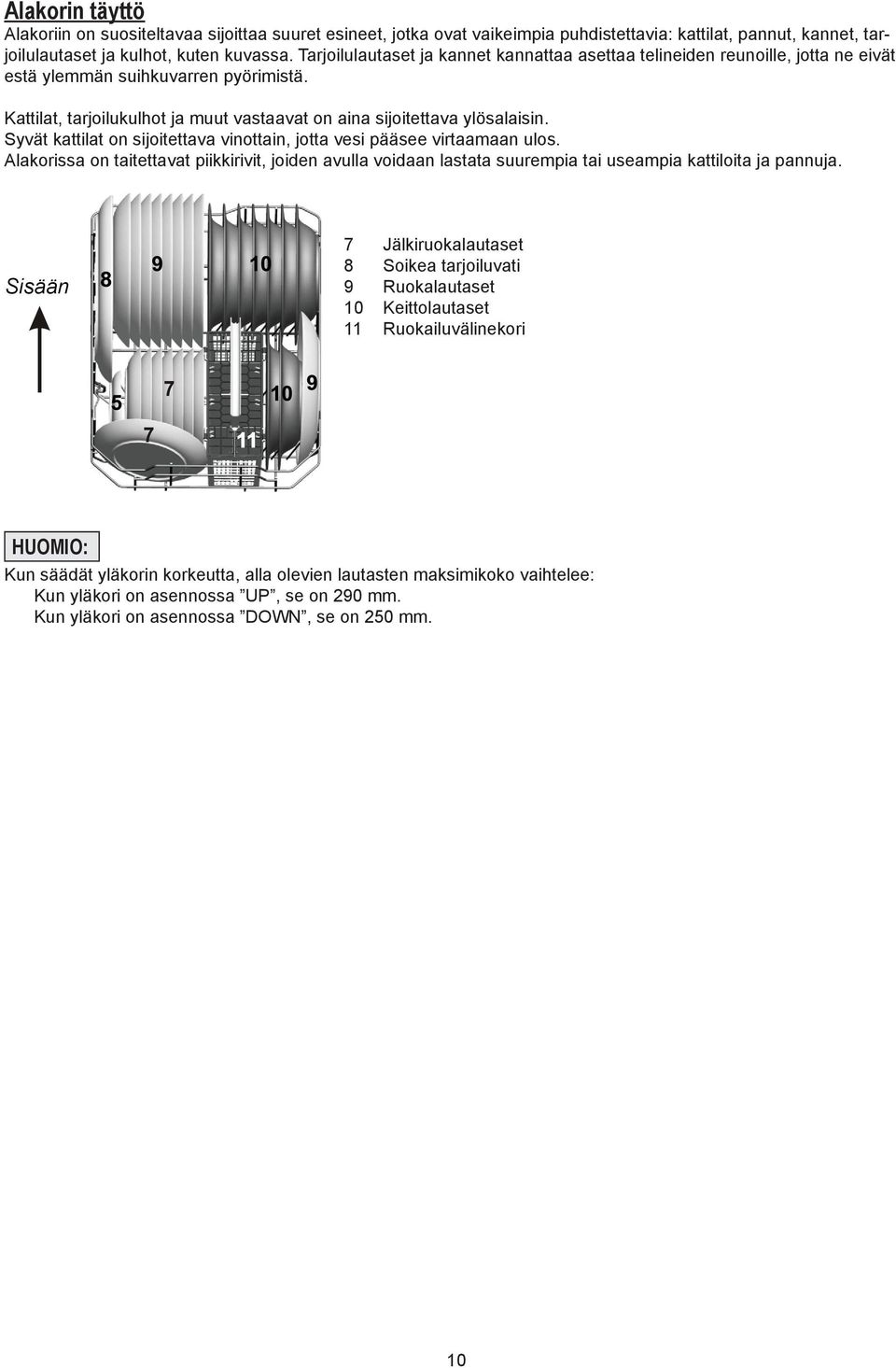

14 Alakorin täyttö Alakoriin on suositeltavaa sijoittaa suuret esineet, jotka ovat vaikeimpia puhdistettavia: kattilat, pannut, kannet, tarjoilulautaset ja kulhot, kuten kuvassa. Tarjoilulautaset ja kannet kannattaa asettaa telineiden reunoille, jotta ne eivät estä ylemmän suihkuvarren pyörimistä. Kattilat, tarjoilukulhot ja muut vastaavat on aina sijoitettava ylösalaisin. Syvät kattilat on sijoitettava vinottain, jotta vesi pääsee virtaamaan ulos. Alakorissa on taitettavat piikkirivit, joiden avulla voidaan lastata suurempia tai useampia kattiloita ja pannuja. Sisään 7 Jälkiruokalautaset 8 Soikea tarjoiluvati 9 Ruokalautaset 10 Keittolautaset 11 Ruokailuvälinekori HUOMIO: Kun säädät yläkorin korkeutta, alla olevien lautasten maksimikoko vaihtelee: Kun yläkori on asennossa UP, se on 290 mm. Kun yläkori on asennossa DOWN, se on 250 mm. 10

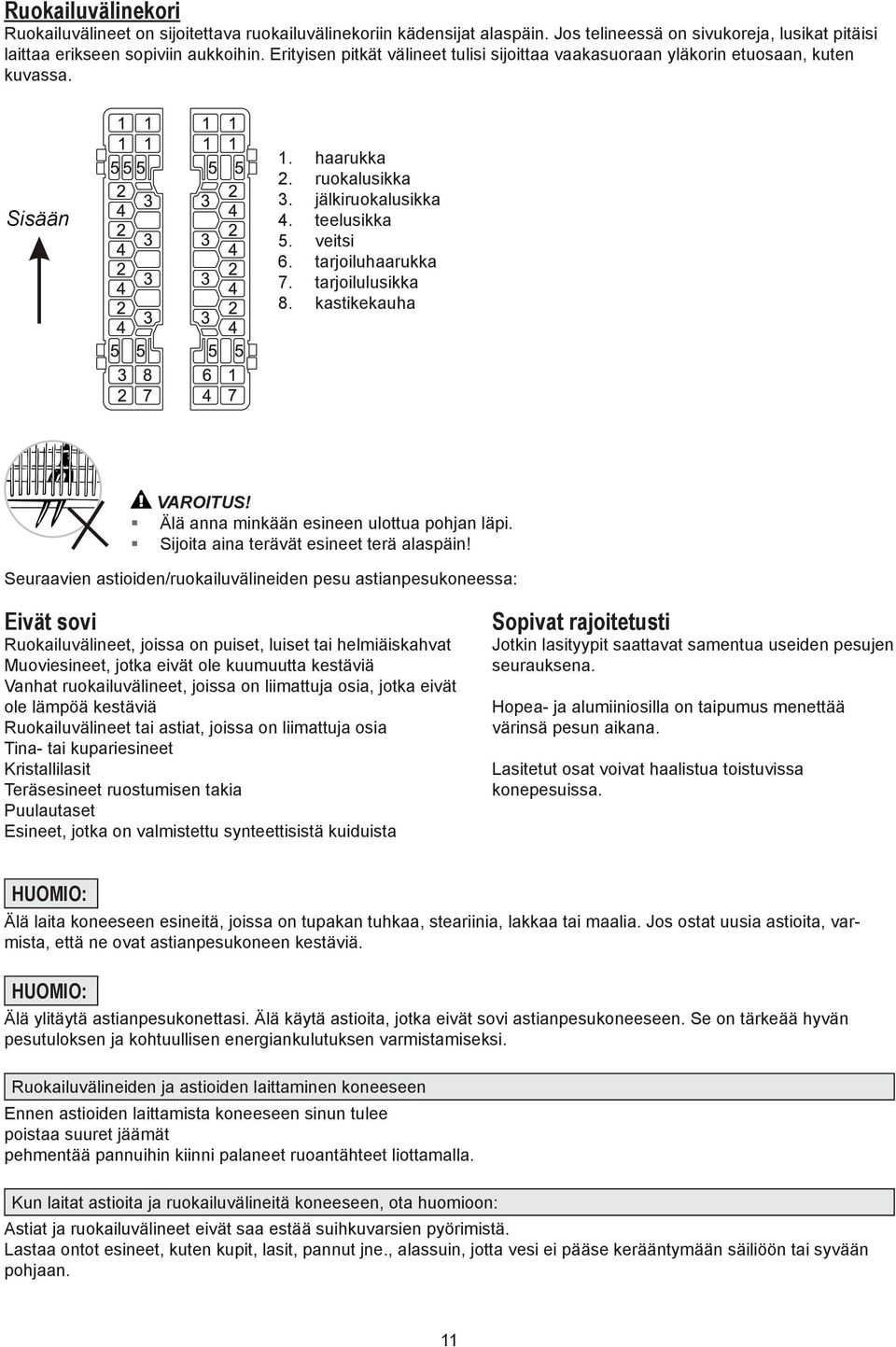

15 Ruokailuvälinekori Ruokailuvälineet on sijoitettava ruokailuvälinekoriin kädensijat alaspäin. Jos telineessä on sivukoreja, lusikat pitäisi laittaa erikseen sopiviin aukkoihin. Erityisen pitkät välineet tulisi sijoittaa vaakasuoraan yläkorin etuosaan, kuten kuvassa. Sisään 1. haarukka 2. ruokalusikka 3. jälkiruokalusikka 4. teelusikka 5. veitsi 6. tarjoiluhaarukka 7. tarjoilulusikka 8. kastikekauha VAROITUS! Älä anna minkään esineen ulottua pohjan läpi. Sijoita aina terävät esineet terä alaspäin! Seuraavien astioiden/ruokailuvälineiden pesu astianpesukoneessa: Eivät sovi Ruokailuvälineet, joissa on puiset, luiset tai helmiäiskahvat Muoviesineet, jotka eivät ole kuumuutta kestäviä Vanhat ruokailuvälineet, joissa on liimattuja osia, jotka eivät ole lämpöä kestäviä Ruokailuvälineet tai astiat, joissa on liimattuja osia Tina- tai kupariesineet Kristallilasit Teräsesineet ruostumisen takia Puulautaset Esineet, jotka on valmistettu synteettisistä kuiduista Sopivat rajoitetusti Jotkin lasityypit saattavat samentua useiden pesujen seurauksena. Hopea- ja alumiiniosilla on taipumus menettää värinsä pesun aikana. Lasitetut osat voivat haalistua toistuvissa konepesuissa. HUOMIO: Älä laita koneeseen esineitä, joissa on tupakan tuhkaa, steariinia, lakkaa tai maalia. Jos ostat uusia astioita, varmista, että ne ovat astianpesukoneen kestäviä. HUOMIO: Älä ylitäytä astianpesukonettasi. Älä käytä astioita, jotka eivät sovi astianpesukoneeseen. Se on tärkeää hyvän pesutuloksen ja kohtuullisen energiankulutuksen varmistamiseksi. Ruokailuvälineiden ja astioiden laittaminen koneeseen Ennen astioiden laittamista koneeseen sinun tulee poistaa suuret jäämät pehmentää pannuihin kiinni palaneet ruoantähteet liottamalla. Kun laitat astioita ja ruokailuvälineitä koneeseen, ota huomioon: Astiat ja ruokailuvälineet eivät saa estää suihkuvarsien pyörimistä. Lastaa ontot esineet, kuten kupit, lasit, pannut jne., alassuin, jotta vesi ei pääse kerääntymään säiliöön tai syvään pohjaan. 11

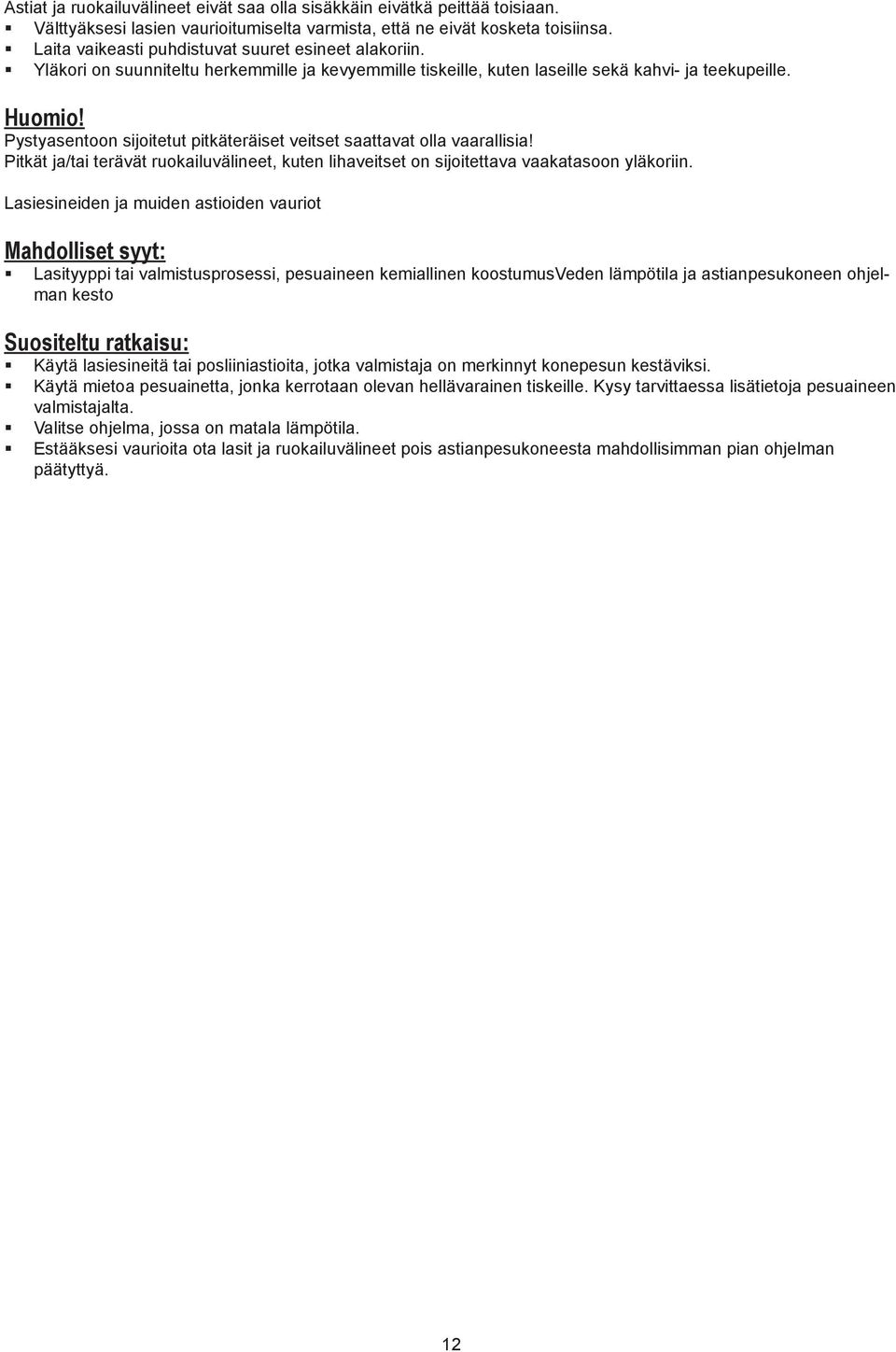

16 Astiat ja ruokailuvälineet eivät saa olla sisäkkäin eivätkä peittää toisiaan. Välttyäksesi lasien vaurioitumiselta varmista, että ne eivät kosketa toisiinsa. Laita vaikeasti puhdistuvat suuret esineet alakoriin. Yläkori on suunniteltu herkemmille ja kevyemmille tiskeille, kuten laseille sekä kahvi- ja teekupeille. Huomio! Pystyasentoon sijoitetut pitkäteräiset veitset saattavat olla vaarallisia! Pitkät ja/tai terävät ruokailuvälineet, kuten lihaveitset on sijoitettava vaakatasoon yläkoriin. Lasiesineiden ja muiden astioiden vauriot Mahdolliset syyt: Lasityyppi tai valmistusprosessi, pesuaineen kemiallinen koostumusveden lämpötila ja astianpesukoneen ohjelman kesto Suositeltu ratkaisu: Käytä lasiesineitä tai posliiniastioita, jotka valmistaja on merkinnyt konepesun kestäviksi. Käytä mietoa pesuainetta, jonka kerrotaan olevan hellävarainen tiskeille. Kysy tarvittaessa lisätietoja pesuaineen valmistajalta. Valitse ohjelma, jossa on matala lämpötila. Estääksesi vaurioita ota lasit ja ruokailuvälineet pois astianpesukoneesta mahdollisimman pian ohjelman päätyttyä. 12

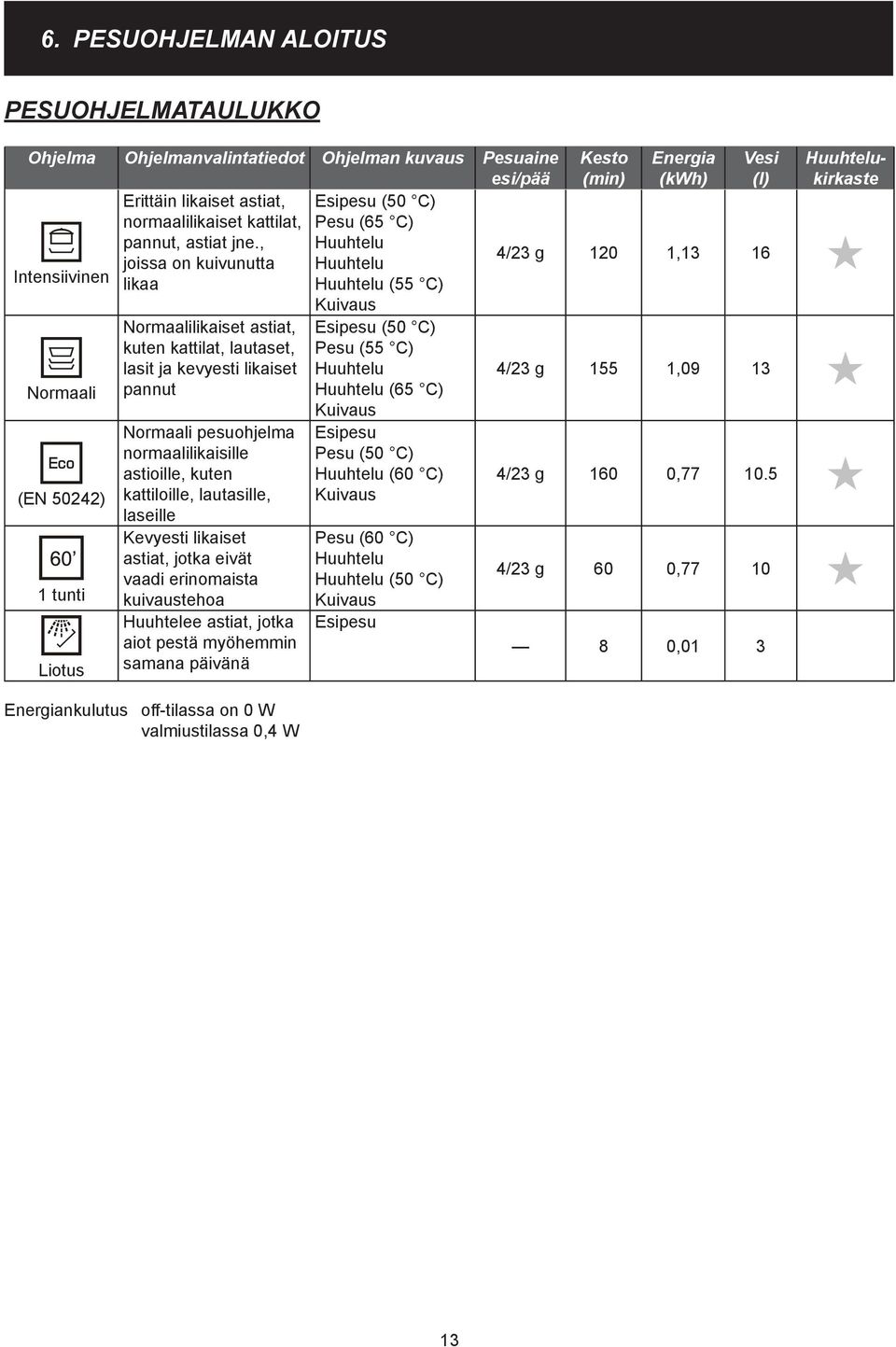

17 6. PESUOHJELMAN ALOITUS PESUOHJELMATAULUKKO Ohjelma Ohjelmanvalintatiedot Ohjelman kuvaus Pesuaine esi/pää Erittäin likaiset astiat, Esipesu (50 C) normaalilikaiset kattilat, Pesu (65 C) pannut, astiat jne., Huuhtelu Intensiivinen joissa on kuivunutta Huuhtelu likaa Huuhtelu (55 C) Kuivaus Normaali (EN 50242) 1 tunti Liotus Normaalilikaiset astiat, kuten kattilat, lautaset, lasit ja kevyesti likaiset pannut Normaali pesuohjelma normaalilikaisille astioille, kuten kattiloille, lautasille, laseille Kevyesti likaiset astiat, jotka eivät vaadi erinomaista kuivaustehoa Huuhtelee astiat, jotka aiot pestä myöhemmin samana päivänä Esipesu (50 C) Pesu (55 C) Huuhtelu Huuhtelu (65 C) Kuivaus Esipesu Pesu (50 C) Huuhtelu (60 C) Kuivaus Pesu (60 C) Huuhtelu Huuhtelu (50 C) Kuivaus Esipesu Kesto (min) Energia (kwh) Vesi (l) 4/23 g 120 1, /23 g 155 1, /23 g 160 0, /23 g 60 0, ,01 3 Huuhtelukirkaste Energiankulutus off-tilassa on 0 W valmiustilassa 0,4 W 13

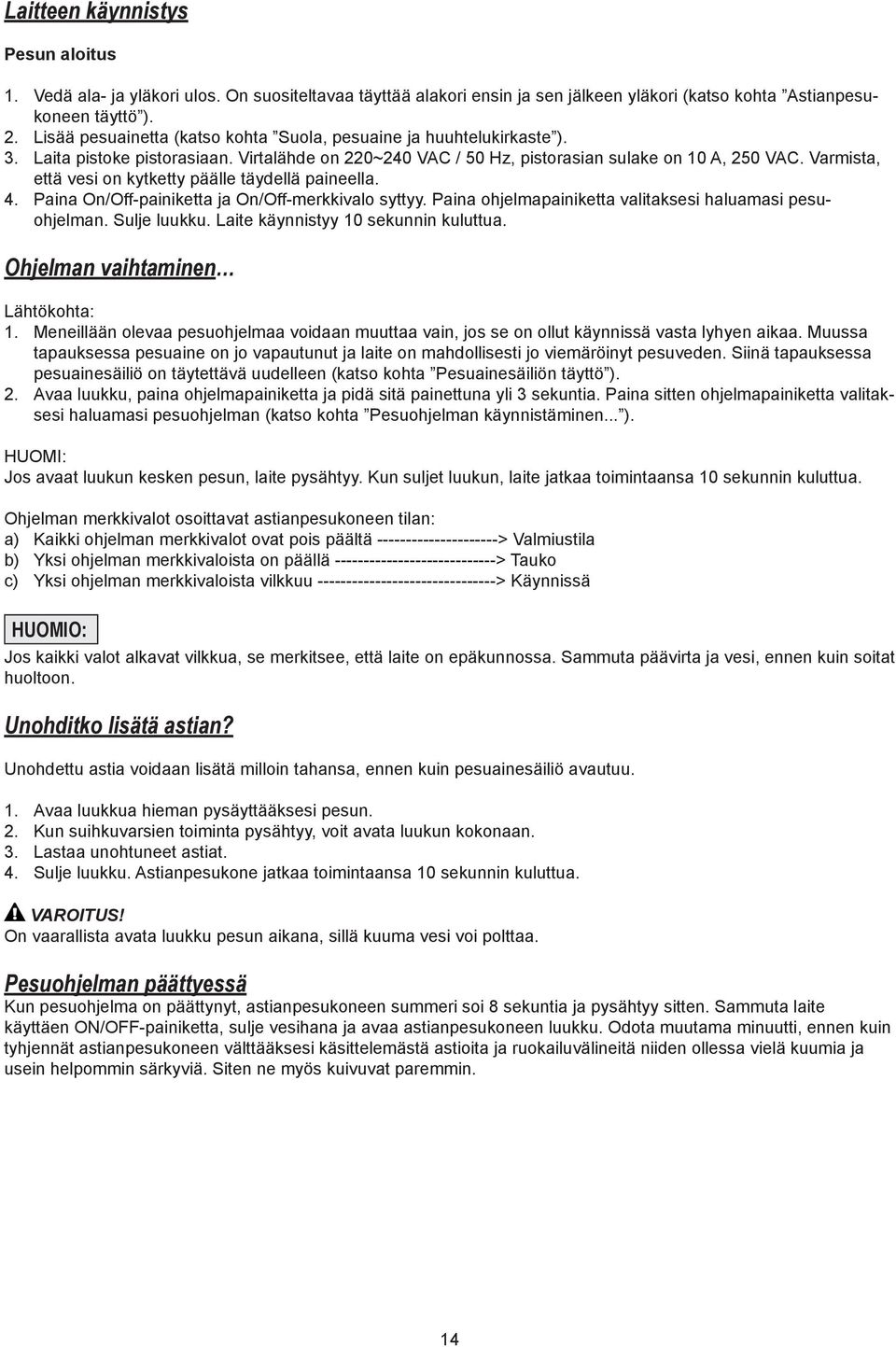

18 Laitteen käynnistys Pesun aloitus 1. Vedä ala- ja yläkori ulos. On suositeltavaa täyttää alakori ensin ja sen jälkeen yläkori (katso kohta Astianpesukoneen täyttö ). 2. Lisää pesuainetta (katso kohta Suola, pesuaine ja huuhtelukirkaste ). 3. Laita pistoke pistorasiaan. Virtalähde on 220~240 VAC / 50 Hz, pistorasian sulake on 10 A, 250 VAC. Varmista, että vesi on kytketty päälle täydellä paineella. 4. Paina On/Off-painiketta ja On/Off-merkkivalo syttyy. Paina ohjelmapainiketta valitaksesi haluamasi pesuohjelman. Sulje luukku. Laite käynnistyy 10 sekunnin kuluttua. Ohjelman vaihtaminen Lähtökohta: 1. Meneillään olevaa pesuohjelmaa voidaan muuttaa vain, jos se on ollut käynnissä vasta lyhyen aikaa. Muussa tapauksessa pesuaine on jo vapautunut ja laite on mahdollisesti jo viemäröinyt pesuveden. Siinä tapauksessa pesuainesäiliö on täytettävä uudelleen (katso kohta Pesuainesäiliön täyttö ). 2. Avaa luukku, paina ohjelmapainiketta ja pidä sitä painettuna yli 3 sekuntia. Paina sitten ohjelmapainiketta valitaksesi haluamasi pesuohjelman (katso kohta Pesuohjelman käynnistäminen... ). HUOMI: Jos avaat luukun kesken pesun, laite pysähtyy. Kun suljet luukun, laite jatkaa toimintaansa 10 sekunnin kuluttua. Ohjelman merkkivalot osoittavat astianpesukoneen tilan: a) Kaikki ohjelman merkkivalot ovat pois päältä > Valmiustila b) Yksi ohjelman merkkivaloista on päällä > Tauko c) Yksi ohjelman merkkivaloista vilkkuu > Käynnissä HUOMIO: Jos kaikki valot alkavat vilkkua, se merkitsee, että laite on epäkunnossa. Sammuta päävirta ja vesi, ennen kuin soitat huoltoon. Unohditko lisätä astian? Unohdettu astia voidaan lisätä milloin tahansa, ennen kuin pesuainesäiliö avautuu. 1. Avaa luukkua hieman pysäyttääksesi pesun. 2. Kun suihkuvarsien toiminta pysähtyy, voit avata luukun kokonaan. 3. Lastaa unohtuneet astiat. 4. Sulje luukku. Astianpesukone jatkaa toimintaansa 10 sekunnin kuluttua. VAROITUS! On vaarallista avata luukku pesun aikana, sillä kuuma vesi voi polttaa. Pesuohjelman päättyessä Kun pesuohjelma on päättynyt, astianpesukoneen summeri soi 8 sekuntia ja pysähtyy sitten. Sammuta laite käyttäen ON/OFF-painiketta, sulje vesihana ja avaa astianpesukoneen luukku. Odota muutama minuutti, ennen kuin tyhjennät astianpesukoneen välttääksesi käsittelemästä astioita ja ruokailuvälineitä niiden ollessa vielä kuumia ja usein helpommin särkyviä. Siten ne myös kuivuvat paremmin. 14

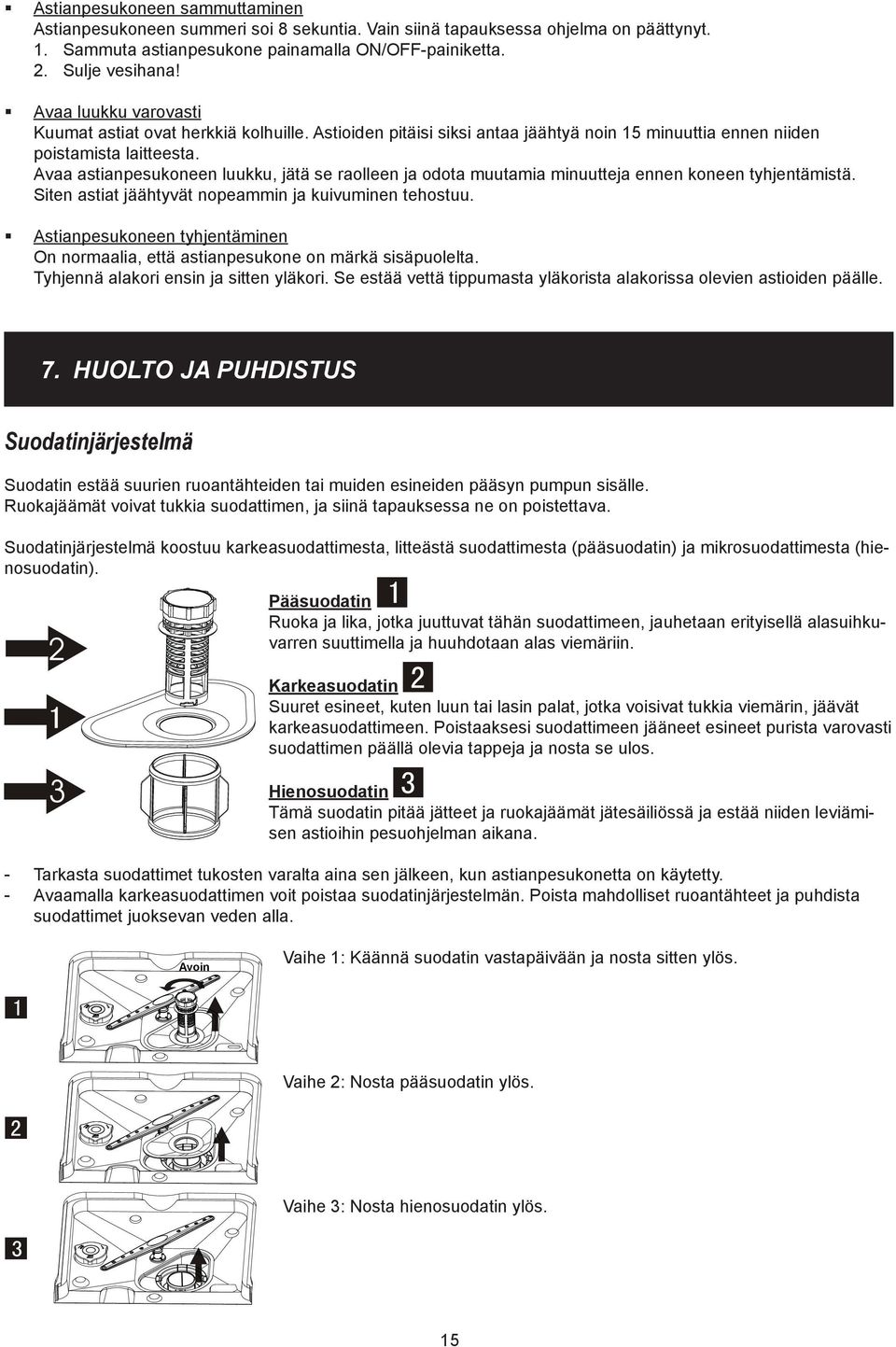

19 Astianpesukoneen sammuttaminen Astianpesukoneen summeri soi 8 sekuntia. Vain siinä tapauksessa ohjelma on päättynyt. 1. Sammuta astianpesukone painamalla ON/OFF-painiketta. 2. Sulje vesihana! Avaa luukku varovasti Kuumat astiat ovat herkkiä kolhuille. Astioiden pitäisi siksi antaa jäähtyä noin 15 minuuttia ennen niiden poistamista laitteesta. Avaa astianpesukoneen luukku, jätä se raolleen ja odota muutamia minuutteja ennen koneen tyhjentämistä. Siten astiat jäähtyvät nopeammin ja kuivuminen tehostuu. Astianpesukoneen tyhjentäminen On normaalia, että astianpesukone on märkä sisäpuolelta. Tyhjennä alakori ensin ja sitten yläkori. Se estää vettä tippumasta yläkorista alakorissa olevien astioiden päälle. 7. HUOLTO JA PUHDISTUS Suodatinjärjestelmä Suodatin estää suurien ruoantähteiden tai muiden esineiden pääsyn pumpun sisälle. Ruokajäämät voivat tukkia suodattimen, ja siinä tapauksessa ne on poistettava. Suodatinjärjestelmä koostuu karkeasuodattimesta, litteästä suodattimesta (pääsuodatin) ja mikrosuodattimesta (hienosuodatin). Pääsuodatin Ruoka ja lika, jotka juuttuvat tähän suodattimeen, jauhetaan erityisellä alasuihkuvarren suuttimella ja huuhdotaan alas viemäriin. Karkeasuodatin Suuret esineet, kuten luun tai lasin palat, jotka voisivat tukkia viemärin, jäävät karkeasuodattimeen. Poistaaksesi suodattimeen jääneet esineet purista varovasti suodattimen päällä olevia tappeja ja nosta se ulos. Hienosuodatin Tämä suodatin pitää jätteet ja ruokajäämät jätesäiliössä ja estää niiden leviämisen astioihin pesuohjelman aikana. - Tarkasta suodattimet tukosten varalta aina sen jälkeen, kun astianpesukonetta on käytetty. - Avaamalla karkeasuodattimen voit poistaa suodatinjärjestelmän. Poista mahdolliset ruoantähteet ja puhdista suodattimet juoksevan veden alla. Avoin Vaihe 1: Käännä suodatin vastapäivään ja nosta sitten ylös. Vaihe 2: Nosta pääsuodatin ylös. Vaihe 3: Nosta hienosuodatin ylös. 15

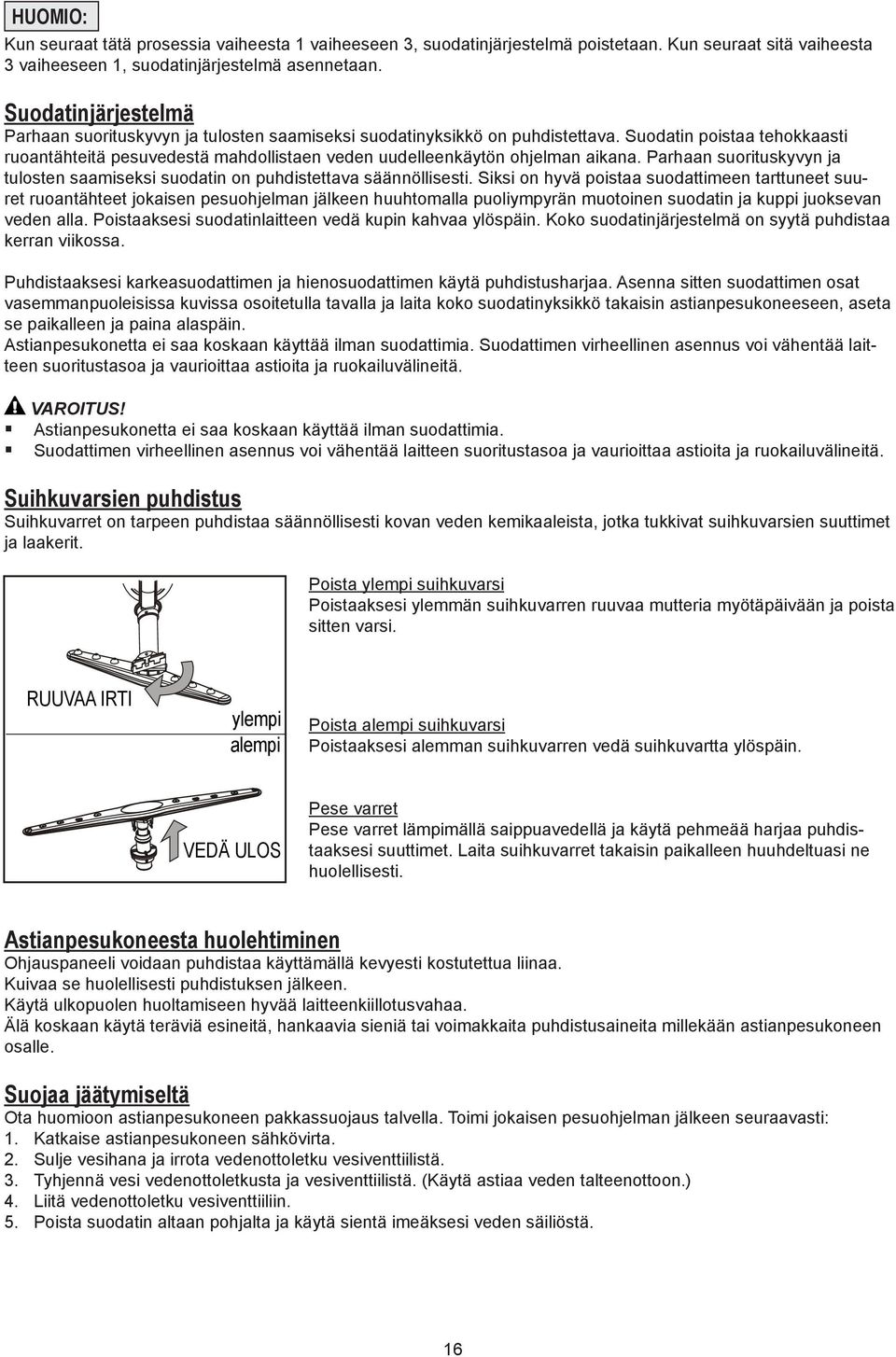

20 HUOMIO: Kun seuraat tätä prosessia vaiheesta 1 vaiheeseen 3, suodatinjärjestelmä poistetaan. Kun seuraat sitä vaiheesta 3 vaiheeseen 1, suodatinjärjestelmä asennetaan. Suodatinjärjestelmä Parhaan suorituskyvyn ja tulosten saamiseksi suodatinyksikkö on puhdistettava. Suodatin poistaa tehokkaasti ruoantähteitä pesuvedestä mahdollistaen veden uudelleenkäytön ohjelman aikana. Parhaan suorituskyvyn ja tulosten saamiseksi suodatin on puhdistettava säännöllisesti. Siksi on hyvä poistaa suodattimeen tarttuneet suuret ruoantähteet jokaisen pesuohjelman jälkeen huuhtomalla puoliympyrän muotoinen suodatin ja kuppi juoksevan veden alla. Poistaaksesi suodatinlaitteen vedä kupin kahvaa ylöspäin. Koko suodatinjärjestelmä on syytä puhdistaa kerran viikossa. Puhdistaaksesi karkeasuodattimen ja hienosuodattimen käytä puhdistusharjaa. Asenna sitten suodattimen osat vasemmanpuoleisissa kuvissa osoitetulla tavalla ja laita koko suodatinyksikkö takaisin astianpesukoneeseen, aseta se paikalleen ja paina alaspäin. Astianpesukonetta ei saa koskaan käyttää ilman suodattimia. Suodattimen virheellinen asennus voi vähentää laitteen suoritustasoa ja vaurioittaa astioita ja ruokailuvälineitä. VAROITUS! Astianpesukonetta ei saa koskaan käyttää ilman suodattimia. Suodattimen virheellinen asennus voi vähentää laitteen suoritustasoa ja vaurioittaa astioita ja ruokailuvälineitä. Suihkuvarsien puhdistus Suihkuvarret on tarpeen puhdistaa säännöllisesti kovan veden kemikaaleista, jotka tukkivat suihkuvarsien suuttimet ja laakerit. Poista ylempi suihkuvarsi Poistaaksesi ylemmän suihkuvarren ruuvaa mutteria myötäpäivään ja poista sitten varsi. RUUVAA IRTI ylempi alempi Poista alempi suihkuvarsi Poistaaksesi alemman suihkuvarren vedä suihkuvartta ylöspäin. VEDÄ ULOS Pese varret Pese varret lämpimällä saippuavedellä ja käytä pehmeää harjaa puhdistaaksesi suuttimet. Laita suihkuvarret takaisin paikalleen huuhdeltuasi ne huolellisesti. Astianpesukoneesta huolehtiminen Ohjauspaneeli voidaan puhdistaa käyttämällä kevyesti kostutettua liinaa. Kuivaa se huolellisesti puhdistuksen jälkeen. Käytä ulkopuolen huoltamiseen hyvää laitteenkiillotusvahaa. Älä koskaan käytä teräviä esineitä, hankaavia sieniä tai voimakkaita puhdistusaineita millekään astianpesukoneen osalle. Suojaa jäätymiseltä Ota huomioon astianpesukoneen pakkassuojaus talvella. Toimi jokaisen pesuohjelman jälkeen seuraavasti: 1. Katkaise astianpesukoneen sähkövirta. 2. Sulje vesihana ja irrota vedenottoletku vesiventtiilistä. 3. Tyhjennä vesi vedenottoletkusta ja vesiventtiilistä. (Käytä astiaa veden talteenottoon.) 4. Liitä vedenottoletku vesiventtiiliin. 5. Poista suodatin altaan pohjalta ja käytä sientä imeäksesi veden säiliöstä. 16

21 Luukun puhdistaminen Käytä luukun reunojen puhdistamiseen vain pehmeää, lämpimään veteen kostutettua liinaa. Vältä veden joutumista luukun lukkoon ja sähkökomponentteihin. Älä käytä mitään suihkepuhdistusaineita. VAROITUS! Älä koskaan käytä suihkepuhdistusaineita luukun paneelin puhdistukseen, sillä ne saattavat vahingoittaa luukun lukkoa ja sähkökomponentteja. Hankausaineita tai joitain paperipyyhkeitä ei pitäisi käyttää naarmuuntumisriskin tai ruostumattomaan teräspintaan jäävien tahrojen välttämiseksi. Astianpesukoneen pitäminen kunnossa Jokaisen pesun jälkeen Sulje jokaisen pesun jälkeen vedentulo laitteeseen ja jätä luukku hieman raolleen, jotta kosteus ja hajut eivät jää sisäpuolelle. Irrota pistoke Irrota aina pistoke pistorasiasta ennen puhdistusta tai huoltoa. Älä ota riskejä. Ei liuotinaineita eikä hankausaineita Älä käytä astianpesukoneen ulkopintojen tai kumiosien puhdistukseen liuottimia tai hankaavia puhdistusaineita. Käytä sen sijaan vain liinaa ja lämmintä saippuavettä. Poistaaksesi tahroja tai läiskiä sisäpinnoilta käytä liinaa, joka on kostutettu vedellä ja etikkatilkalla, tai nimenomaan astianpesukoneelle tarkoitettua puhdistusainetta. Kun laitetta ei käytetä pitkään aikaan Kun lähdet lomalle, on suositeltavaa ajaa pesuohjelma tyhjälle astianpesukoneelle ja irrottaa sitten pistoke pistorasiasta, kääntää vesihana kiinni ja jättää laitteen luukku hieman raolleen. Se auttaa tiivisteitä kestämään pitempään ja estää hajujen muodostumista laitteen sisälle. Laitteen siirtäminen Jos laite on siirrettävä, pyri pitämään se pystyasennossa. Hätätilanteessa se voidaan asettaa selälleen. Tiivisteet Yksi tekijöistä, joka saattaa aiheuttaa hajun muodostumista astianpesukoneeseen, ovat ruokajäämät, jotka tarttuvat tiivisteisiin. Säännöllinen tiivisteiden puhdistus kostealla sienellä estää sen. 8. ASENNUSOHJEET Huomio: Putkien ja sähkölaitteiden asennus tulisi teettää ammattilaisella. Varoitus Sähköiskun vaara. Katkaise sähkövirta ennen astianpesukoneen asennusta. Sen tekemättä jättäminen voi johtaa kuolemaan tai sähköiskuun. Asennuksen valmistelu Astianpesukoneen asennuspaikan on oltava lähellä olemassa olevia sisääntulo- ja poistovesiletkuja ja virtajohtoa. Kalusteaukon yksi seinä olisi varattava astianpesukoneen poistovesiletkun liitäntää varten. Huomio: Tarkista mukana olevat asennustarvikkeet (koristepaneelin koukku, ruuvi). 17

22 Kuva 1 Kaapin mitat Alle 5 mm astianpesukoneen yläosan ja kaapin sekä kaapin oven välissä Sähkö- viemärija vesijohtojen sisääntulot Tila kaapin pohjan ja lattian välissä Kuva 2 Vähimmäistila, kun luukku on auki Astianpesukone Kaappi Astianpesukoneen luukku Vähimmäistila 50 mm Koristepaneelin mitat ja asennus 1 Puinen koristepaneeli voidaan käsitellä kuvan 3 mukaisesti. Kuva 3 Koristepaneeli tulisi valmistella kuvassa olevien mittojen mukaisesti. (Yksikkö: mm) Ø Reiän syvyys 10 Reiän syvyys 10 18

23 2 Asenna koukku puiseen koristepaneeliin ja laita koukku astianpesukoneen ulomman luukun koloon (katso kuva 4a). Kun olet asemoinut paneelin, kiinnitä paneeli ulompaan luukkuun ruuveilla ja pulteilla (katso kuva 4b). Kuva 4a Koristepaneelin asennus Kiinnityskoukku St4-uppokantaruuvi Alempi koukku Kuva 4b Puisen koristepaneelin asennus 1. Poista kansi. 2. Kiristä ruuvi. 3. Laita kansi takaisin. 4X18-ruuvi Kansi Koristepaneelin aluslevy Koristepaneelin koukku Astianpesukoneen ulompi luukku Koristepaneeli 19

24 Luukun jousen kireyden säätö Luukun jouset on säädetty tehtaassa ulkoluukulle sopivalle kireydelle. Jos puinen koristepaneeli asennetaan, luukun jousen kireyttä täytyy säätää. Käännä säätöruuvia säätääksesi, kiristääksesi tai löysentääksesi teräsvaijeria (katso kuva 5). Luukun jousen kireys on oikea, kun luukku pysyy vaakasuorassa täysin avatussa asennossa mutta nousee ylös asti sormella hieman nostettaessa. Kuva 5 Luukun jousen kireyden säätö Poistovesiletkun liitäntä Aseta poistovesiletku viemäriputkeen, jonka halkaisija on vähintään 4 cm, tai anna sen valua altaaseen. Varmista, ettet taita tai purista sitä. Käytä erityistä muovitukea, joka toimitetaan laitteen mukana (kuva 6). Letkun yläosan on oltava cm:n korkeudella. Letkun vapaata päätä ei saa upottaa veteen. HUOMIO: Erityinen muovituki on kiinnitettävä vakaasti seinään estämään poistovesiletkun liikkumista ja veden valumista viemärin ulkopuolelle. Kuva 6 Viemäriputkiliitäntä RIPUSTA POISTOVESILETKU JOKO TAVALLA A, B TAI C. Kiinnitä poistovesiletkun koukku työtasoon. Poistovesiletkun koukku Etuosa Työtaso Viemäriputki MIN. 400 mm MAKS. 100 mm 20

25 Astianpesukoneen asennusvaiheet 1 Asenna kalusteovi astianpesukoneen ulompaan luukkuun käyttämällä mukana toimitettuja kiinnikkeitä. Katso kiinnikkeiden tarkemmat paikat kaaviosta. 2 Säädä luukun jousien kireys käyttämällä kuusiokoloavainta. Käännä myötäpäivään kiristääksesi luukun vasenta ja oikeaa jousta. Sen tekemättä jättäminen voi vahingoittaa astianpesukonettasi (kuva 2). 3 Liitä tulovesiletku kylmävesihanaan. 4 Liitä poistovesiletku. Katso kaavio (kuva 6). 5 Liitä virtajohto. 6 Kiinnitä tiivistenauha kaapin työtason alle. Varmista, että tiivistenauha on tasassa työtason reunan kanssa. 7 Aseta astianpesukone paikalleen. 8 Asenna astianpesukone vaakasuoraan. Takajalkoja voidaan säätää astianpesukoneen etupuolelta kiertämällä ruuveja kaapin vasemmalta ja oikealta puolelta (kuva 5A). Säätääksesi etujalkaa käytä jakoavainta ja käännä etujalkaa, kunnes astianpesukone on vaakasuorassa (kuva 5B). 9 Astianpesukoneen on oltava tukevasti paikallaan. On kaksi tapaa varmistaa se: A. Normaali työtaso: kiinnitä työtasoon käyttämällä kahta puuruuvia, jotka varmistavat, että astianpesukoneen paino ei suoraan rasita pintaa (kuva 6). B. Marmorinen tai graniittinen työtaso: kiinnitä kiinnike astianpesukoneen sivupaneeliin ja kiinnitä astianpesukone kalusteaukkoonsa. Laita kumisuojus ruuvin päälle (kuva 7). Tiivistenauha RUUVI Kalusteovi KARTIORATAS KUMISUOJUS RUUVI Kuva 7 21

26 Astianpesukone on asennettava vaakasuoraan kunnollisen astiakorien toiminnan ja pesutuloksen saavuttamiseksi. 1. Aseta vesivaaka luukun päälle ja korikiskon päälle tarkistaaksesi, että astianpesukone on vaakasuorassa. 2. Asenna astianpesukone vaakasuoraan säätämällä sen neljää tasojalkaa erikseen. 3. Kun säädät astianpesukonetta vaakasuoraan, varo, että et päästä astianpesukonetta kaatumaan. Kuva 8 Kuva jalkojen säädöstä HUOMIO: Jalkojen maksimisäätökorkeus on 60 mm. Tarkista vaakasuoruus edestä taakse Tarkista vaakasuoruus sivuttain Sähköliitännästä VAROITUS! Henkilökohtaista turvallisuutta varten: ÄLÄ KÄYTÄ JATKOJOHTOA TAI ADAPTERIA TÄMÄN LAITTEEN KANSSA. ÄLÄ MISSÄÄN OLOSUHTEISSA LEIKKAA TAI POISTA MAADOITUSKYTKENTÄÄ VIRTAJOHDOSTA. Sähkövaatimukset Katso luokitustarraa selvittääksesi luokitusjännitteen ja kytke astianpesukone sopivaan virtalähteeseen. Käytä vaadittua 10 ampeerin sulaketta, viivesulaketta tai suositeltua virrankatkaisijaa ja luo erillinen virtapiiri vain tätä laitetta varten. Varmista asianmukaisen maadoituksen olemassaolo ennen käyttöä. Sähköliitäntä Varmista, että jännite ja tehon taajuus vastaavat tyyppikilven merkintöjä. Työnnä pistoke ainoastaan asianmukaisesti maadoitettuun pistorasiaan. Jos pistorasia, johon laite on liitettävä, ei ole sopiva pistokkeelle, vaihda pistorasia sen sijaan, että käyttäisit sovittimia tai vastaavia, sillä ne voivat aiheuttaa ylikuumenemista ja palovammoja. MAADOITUSOHJEET Tämä laite on maadoitettava. Toimintahäiriön tai rikkoutumisen sattuessa maadoitus vähentää sähköiskun riskiä tarjoamalla sähkövirralle reitin, jossa on vähiten vastusta. Tämä laite on varustettu johdolla, jossa on maadoitusjohdin ja maadoitettu pistoke. Pistoke on työnnettävä asianmukaiseen pistorasiaan, joka on asennettu ja maadoitettu kaikkien paikallisten määräysten mukaisesti. VAROITUS! Maadoittavan johtimen virheellinen liitäntä voi aiheuttaa sähköiskun vaaran. Tarkista pätevältä sähköasentajalta tai huollosta, jos olet epävarma siitä, onko laitteesi asianmukaisesti maadoitettu. Älä muuta laitteen pistoketta, jos se ei sovi pistorasiaan. Anna pätevän sähköasentajan asentaa sopiva pistoke. 22

27 Vesiliitäntä Kylmävesiliitäntä Liitä kylmävesiletku kierteiseen 3/4 (tuuman) liittimeen ja varmista, että se on kiinnitetty tiukasti paikalleen. Jos vesiputket ovat uusia tai niitä ei ole käytetty pitkään aikaan, anna veden juosta varmistaaksesi, että se on kirkasta. Tämä varotoimenpide on tarpeen, jotta vältetään veden sisääntulon tukkeutuminen ja laitteen vahingoittuminen. VAROITUS! Sulje vesiposti käytön jälkeen. Astianpesukoneen käynnistys Seuraavat asiat on tarkistettava ennen astianpesukoneen käynnistämistä. Astianpesukone on vaakasuorassa ja asennettu oikein. Sisääntuloventtiili on auki. Liitännöissä ei ole vuotoja. Johdot on yhdistetty tiiviisti. Virta on kytketty päälle. Sisääntulo- ja poistovesiletkut on solmittu. Kaikki pakkausmateriaalit ja tulosteet on otettu pois astianpesukoneesta. Huomio: Varmista, että säilytät tämän käyttöoppaan asennuksen jälkeen. Tämän käyttöoppaan sisältö on erittäin hyödyllistä käyttäjille. 23

28 9. Vianmääritysvinkkejä Ennen huoltoon soittamista Seuraavilla sivuilla olevien taulukoiden tarkastelu saattaa säästää sinut huoltoon soittamiselta. Tekniset ongelmat Yleiset ongelmat Melu Ongelma Mahdolliset syyt Mitä pitäisi tehdä Astianpesukone ei käynnisty Vesi ei pumppaudu pois astianpesukoneesta Sulake on palanut tai virrankatkaisija lauennut. Virtalähde ei ole päällä. Virhekoodi: E1 Vedenpaine on alhainen. Astianpesukoneen luukku ei ole kunnolla kiinni. Tukos poistoputkessa Suodatin on tukossa. Tiskiallas on tukossa. Vaihda sulake tai nollaa virrankatkaisija. Poista mahdolliset muut laitteet, jotka jakavat saman piirin astianpesukoneen kanssa. Varmista, että astianpesukone on käynnistetty ja että luukku on suljettu kunnolla. Varmista, että virtajohto on liitetty kunnolla pistorasiaan. Tarkista, että vesi on kytketty kunnolla ja että vesi on päällä. Varmista, että suljet luukun kunnolla ja lukitset sen. Tarkista poistovesiletku. Tarkista karkeasuodatin(katso kohta Suodattimen puhdistus ). Tarkista tiskiallas varmistaaksesi, että se vetää hyvin. Jos ongelmana on tiskiallas, joka ei vedä, voit tarvita putkimiestä astianpesukoneen huoltomiehen sijaan. Vaahtoa altaassa Sopimaton pesuaine Käytä vain erityisiä konetiskiaineita välttääksesi vaahtoa. Jos vaahtoa syntyy, avaa astianpesukone ja anna vaahdon haihtua. Lisää noin 5 litraa kylmää vettä altaaseen. Sulje luukku ja lukitse astianpesukone ja aloita sitten liotus -ohjelma veden poistamiseksi. Toista tarvittaessa. Tahrainen altaan sisäosa Valkoinen kalvo sisäosan pinnalla Ruokailuvälineissä on ruostetahroja Nakuttava ääni pesutilassa Kaliseva ääni pesutilassa Nakuttava ääni vesiputkissa Läikkynyt huuhtelukirkaste Käytetty väriainetta sisältävää pesuainetta Kovan veden mineraaleja Ruostuneet esineet eivät ole ruostumattomia. Pesuohjelmaa ei ajettu sen jälkeen, kun astianpesukonesuolaa lisättiin, ja suolajäämiä on joutunut pesukiertoon. Pehmentimen kansi on löysä. Suihkuvarsi kolkuttaa korissa olevaa esinettä vasten. Pestävät astiat ovat irrallaan pesutilassa. Voi aiheutua paikallisesta asennuksesta tai putkiston läpileikkauksesta. Pyyhi aina huuhtelukirkasteroiskeet välittömästi. Varmista, että käyttämäsi pesuaine ei sisällä väriaineita. Puhdista sisäosa käyttämällä kosteaa sientä ja konetiskiainetta sekä kumihanskoja. Älä koskaan käytä muita puhdistusaineita kuin konetiskiainetta vaahtoamisriskin takia. Aja aina pikapesuohjelma siten, että astianpesukoneessa ei ole astioita, ja valitsematta Turbo-toimintoa (jos saatavilla) sen jälkeen, kun olet lisännyt astianpesukonesuolaa. Tarkista kansi. Varmista, että kiinnitys on kunnossa. Keskeytä ohjelma ja järjestä suihkuvarren tiellä olevat esineet uudelleen. Keskeytä ohjelma ja järjestä astiat uudelleen. Ei vaikuta astianpesukoneen toimintaan. Jos olet epävarma, ota yhteyttä pätevään putkimieheen. 24

29 Pesutulos ei ole tyydyttävä Kuivaustulos ei ole tyydyttävä Ongelma Mahdolliset syyt Mitä pitäisi tehdä Astiat eivät ole puhtaita Lasiesineiden sameus Mustia tai harmaita jälkiä astioissa Pesuainejäämiä säiliössä Astioita ei ole lastattu oikein. Ohjelma ei ollut riittävän tehokas. Ei annosteltu riittävästi pesuainetta. Esineet estävät suihkuvarsien liikkeen. Suodatinyhdistelmä pesutilan pohjalla ei ole puhdas tai ei ole asennettu oikein. Se voi aiheuttaa suihkuvarsien pyörintäliikkeen estymisen. Pehmeän veden ja liiallisen pesuaineen yhdistelmä Alumiiniesineet ovat hieroutuneet astioihin. Astiat estävät pesuaineen leviämisen. Katso kohta Astianpesukoneen korien täyttö. Valitse tehokkaampi ohjelma. Katso Pesuohjelmataulukko. Käytä enemmän pesuainetta tai vaihda pesuaineesi. Järjestä esineet uudelleen siten, että suihkuvarret voivat pyöriä vapaasti. Puhdista ja/tai asenna suodatinyhdistelmä oikein. Puhdista suihkuvarret. Katso kohta Suihkuvarsien puhdistus. Käytä vähemmän pesuainetta, jos olet pehmeän veden alueella. Valitse lyhyin pesuohjelma lasiesineiden pesemiseen saadaksesi ne puhtaaksi. Käytä mietoa hankausainetta poistaaksesi jäljet. Asettele astiat kunnolla. Astiat eivät kuivu Virheellinen täyttö Täytä astianpesukone suositusten mukaisesti. Liian vähän huuhtelukirkastetta Astiat poistetaan koneesta liian pian. On valittu väärä ohjelma. Huonolaatuisten ruokailuvälineiden käyttö Lisää huuhtelukirkasteen määrää / täytä huuhtelukirkastesäiliö. Älä tyhjennä astianpesukonetta välittömästi pesun jälkeen. Avaa luukkua hieman, jotta höyry pääsee ulos. Aloita astianpesukoneen tyhjennys vasta, kun astiat tuntuvat lähes jäähtyneiltä. Tyhjennä alakori ensin. Se estää veden putoamista yläkorin astioista. Lyhyissä ohjelmissa pesulämpötila on alhaisempi. Se myös alentaa puhdistustehoa. Valitse ohjelma, jossa on pitempi pesuaika. Veden kuivaus tällaisista esineistä on vaikeampaa. Tämäntyyppiset ruokailuvälineet tai astiat eivät sovellu pestäväksi astianpesukoneessa. VIRHEKOODIT Kun tapahtuu toimintahäiriö, laite näyttää virhekoodin varoitukseksi: Koodit Merkitykset Mahdolliset syyt Liotus -merkkivalo vilkkuu nopeasti Pitempi sisääntuloaika Hanaa ei ole avattu, tai veden sisäänotto on rajoitettu, tai vedenpaine on liian alhainen. Eco -merkkivalo vilkkuu nopeasti Ylitäyttö Liikaa tulovettä VAROITUS! Jos esiintyy ylivuoto, katkaise vedentulo, ennen kuin soitat huoltopalveluun. Jos vettä on laitteen pohjalla ylitäytön tai pienen vuoden takia, vesi on poistettava ennen astianpesukoneen uudelleenkäynnistystä. 25

30 Tekniset tiedot Korkeus: Leveys: Syvyys: Jännite liitäntäteho: Vedenpaine: Käyttövirta: Kapasiteetti: 820 mm (säädettävä + 60 mm) 445 mm 540 mm katso luokitustarrasta 0,04 1,0 MPa katso luokitustarrasta 9 hengen astiasto 26

31 Teknisten tietojen lomake Kotitalouksien astianpesukoneen lomake EU-direktiivien 1016/2010 ja 1059/2010 mukaisesti: Valmistaja FAGOR Tyyppi/Kuvaus 1LF-451IT Vakioastiastot 9 Energiatehokkuusluokka A+ Vuotuinen energiankulutus Vakiopesuohjelman energiankulutus Virrankulutus off-tilassa Virrankulutus valmiustilassa Vuosittainen vedenkulutus Kuivaustehokkuusluokka 222 kwh 0,77 kwh 0 W 0,4 W 2968 litraa Vakiopesuohjelma ECO 50 C Vakiopesuohjelman kesto 160 min Melutaso 49 db (A) re 1 pw Asennus Työtason alle Voiko olla kalusteupotettu Kyllä Korkeus 82 cm Leveys 44,5 cm Syvyys (liittimien kanssa) 54 cm Virrankulutus 1930 W Nimellisjännite/taajuus 230 V~ 50 Hz Vedenpaine (virtauspaine) 0,4 10 bar = 0,04 1 MPa HUOMIO: A (korkein tehokkuus) D (alhaisin tehokkuus) A Energiankulutus 222 kwh vuodessa perustuu 280 vakiopesuohjelmaan kylmävesiliitäntää käyttäen sekä säästöohjelmien käyttöön. Todellinen energiankulutus riippuu siitä, miten laitetta käytetään. Vedenkulutus 2968 litraa vuodessa perustuu 280 vakiopesuohjelmaan. Todellinen vedenkulutus riippuu siitä, miten laitetta käytetään. A (korkein tehokkuus) G (alhaisin tehokkuus) Tämä ohjelma sopii normaalilikaisten astioiden puhdistukseen ja on veden- ja energiankulutuksen yhdistelmänsä vuoksi tehokkain ohjelma sentyyppisille astioille. Laite täyttää toimitettaessa seuraavien eurooppalaisten standardien ja direktiivien ehdot: - LVD 2006/95/EY - EMC2004/108/EY - EUP 2009/125/EY. Yllä olevat arvot on mitattu standardien mukaisesti tietyissä käyttöolosuhteissa. Tulokset voivat vaihdella suuresti astioiden määrän ja likaisuuden, veden kovuuden, pesuainemäärän ja muiden tekijöiden mukaan. Käyttöopas perustuu Euroopan unionin standardeihin ja sääntöihin. 27
